VENTO 3600 - Boîtier d'ordinateur ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur
Marque	ASUS
Modèle	VENTO 3600
Dimensions (L x H x P)	308 x 527 x 627 mm
Matériau	Acier SECC 0,8 mm
Couleurs disponibles	Rouge, noir
Support cartes mères	ATX (30,5 x 24,4 cm), micro ATX
Baies 5,25" externes	4
Baies 3,5" externes (lecteur disquettes)	1
Baies 3,5" internes (disques durs)	3 (dans cage amovible)
Slots d'extension	7 (6 PCI + 1 AGP)
Ports USB	4 ports USB 2.0 en façade
Ports audio	1 x casque, 1 x microphone
Ventilation fournie	1 ventilateur 80 mm avant, 1 ventilateur 120 mm arrière
Fonctionnalités spéciales	Conception sans vis, Magic Mask, kit de gestion des câbles, cage HDD amovible, base pivotante, conduit d'air latéral
Sécurité	Verrouillage du panneau latéral, capteur d'intrusion châssis
Alimentation requise	Bloc ATX standard (non inclus, recommandé 350 W minimum)
Entretien	Nettoyer régulièrement les grilles d'aération pour éviter la surchauffe
Contenu de la boîte	Ventilateurs, kit de gestion des câbles, vis, verrou, manuel utilisateur

FOIRE AUX QUESTIONS - VENTO 3600 ASUS

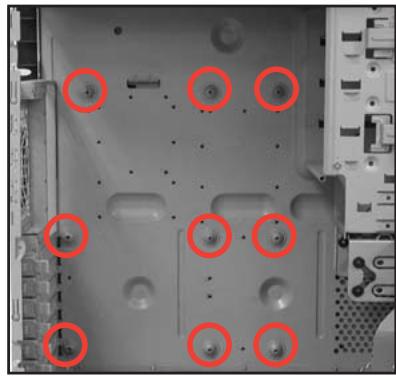

Comment installer la carte mère dans le boîtier VENTO 3600 ?

Placez le boîtier sur une surface plane. Alignez la carte mère ATX ou micro ATX sur les ouvertures de la zone d'installation, en veillant à ce que le bloc d'E/S s'aligne avec le slot arrière. Fixez la carte mère avec des vis à l'aide d'un tournevis cruciforme.

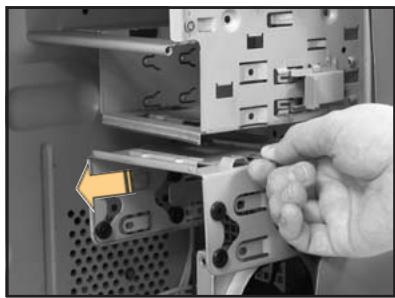

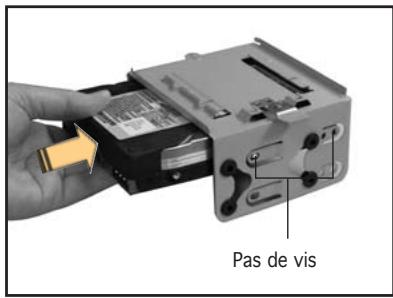

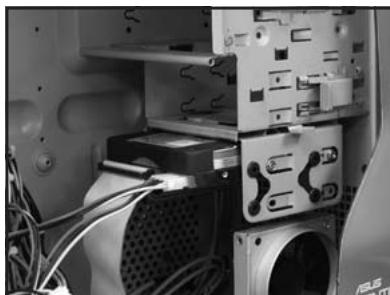

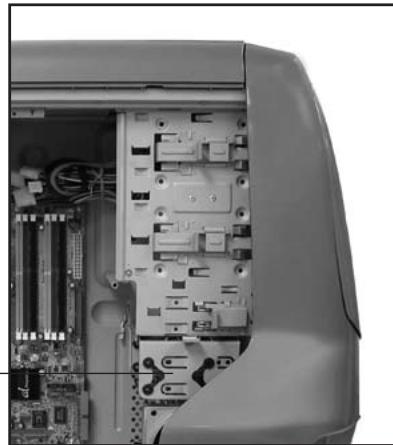

Comment installer un disque dur dans la cage amovible ?

Abaissez le verrou de la cage, retirez-la délicatement. Insérez le disque dur (IDE ou SATA) dans la cage en alignant les pas de vis, puis fixez-le avec deux vis de chaque côté. Réinsérez la cage dans le boîtier jusqu'au clic. Connectez les câbles de données et d'alimentation.

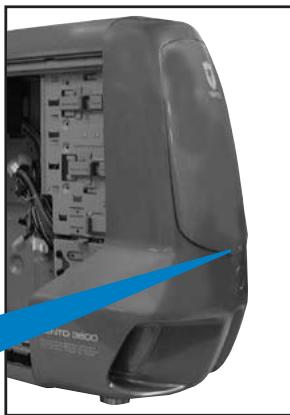

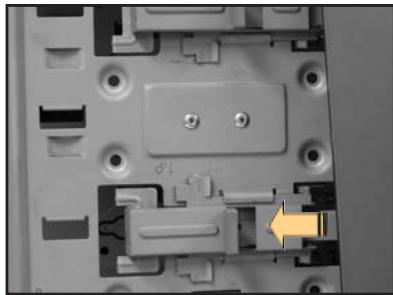

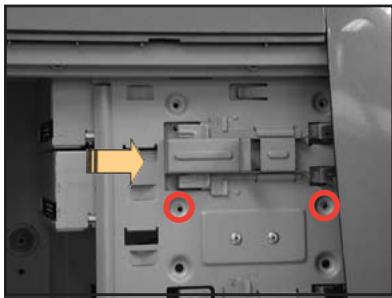

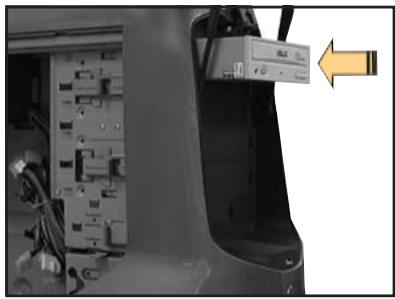

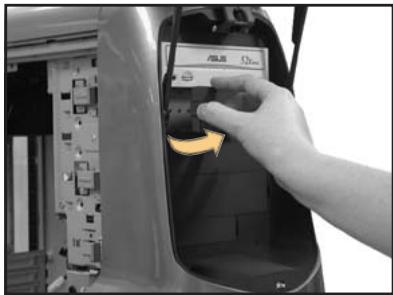

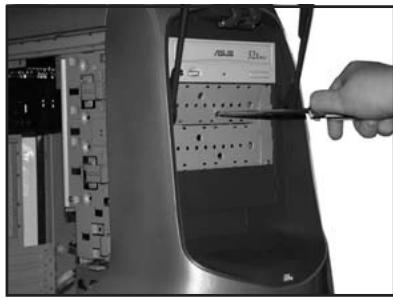

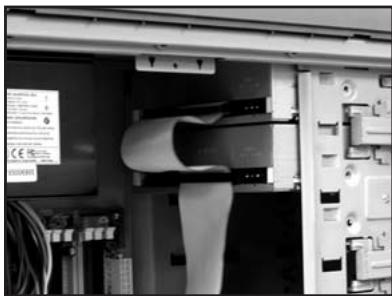

Comment installer un lecteur optique dans une baie 5,25" ?

Soulevez le Magic Mask pour accéder aux baies. Faites glisser le verrou de la baie vers le symbole de déverrouillage. Insérez le lecteur en le poussant vers l'avant jusqu'à ce qu'il soit sécurisé sur les rails. Re-fermez le verrou pour le fixer sans vis.

Comment retirer le panneau latéral ?

Retirez d'abord le kit de gestion des câbles en le poussant vers le bas. Ensuite, enlevez les trois vis du panneau latéral gauche. Tournez la base pivotante vers la droite, puis tirez le panneau vers l'arrière pour le désengager et le retirer.

Quel type d'alimentation est recommandé pour ce boîtier ?

Il est recommandé d'installer un bloc d'alimentation ATX standard d'au moins 350 W. L'alimentation n'est pas incluse avec le boîtier. Assurez-vous de régler le sélecteur de tension sur 115 V ou 230 V selon votre région.

Combien de ventilateurs sont fournis avec le boîtier ?

Le boîtier est livré avec deux ventilateurs : un ventilateur de 80 mm monté à l'avant et un ventilateur de 120 mm monté à l'arrière. Un conduit d'air latéral améliore le flux d'air vers le CPU.

Comment utiliser le kit de gestion des câbles ?

Le kit de gestion des câbles se trouve à l'arrière du boîtier. Il permet de regrouper et d'acheminer les câbles derrière le plateau de la carte mère pour un intérieur plus propre et une meilleure circulation d'air.

Quelles sont les dimensions exactes du boîtier ?

Les dimensions sont de 308 mm (L) x 527 mm (H) x 627 mm (P). Ces mesures n'incluent pas les saillies comme les poignées ou les pieds.

Quels formats de carte mère sont supportés ?

Le boîtier supporte les cartes mères au format ATX (30,5 x 24,4 cm) et micro ATX.

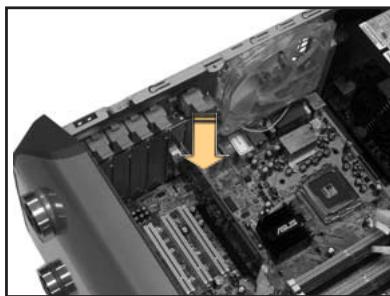

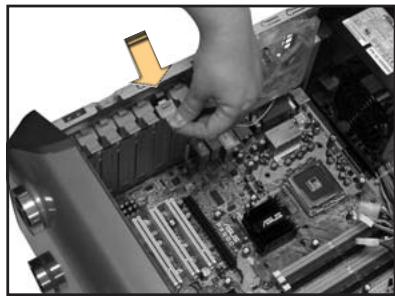

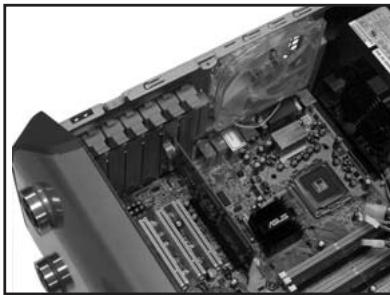

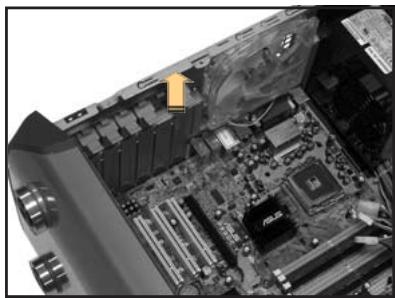

Comment installer une carte d'extension ?

Sélectionnez le slot d'extension souhaité. Soulevez l'onglet de verrouillage vert, retirez le cache métallique correspondant. Insérez fermement la carte dans le slot, puis abaissez l'onglet pour la sécuriser.

MODE D'EMPLOI VENTO 3600 ASUS

Manuel de l'utilisateur

F1780

Première édition V1

September 2006

Copyright © 2006 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être produit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelle langue que ce soit, sous quelle forme ou quel que moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite express de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULAR. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYES OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR Toute ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

Notes iv

Informations sur la sécurité.

Informations de contact ASUS. VIII

Chapitre 1: introduction au produit

1.1 Bienvenue! 2 1.2 Contenu de la boite 2 1.3 Spécifications du système 3 1.4 Dessin éclaté 4 1.5 Caractéristiques du panneau avant 5 1.6 Caractéristiques du panneau latéral 6 1.7 Caractéristiques du panneau arrière 6 1.8 Caractéristiques internes 7

Chapitre 2: installation de base

2.1 Préparation 2 2.2 Retirer le panneau latéral 2 2.3 Installer l'unité d'alimentation 4 2.4 Installer la carte mère 5 2.5 Installer un disque dur.. 6

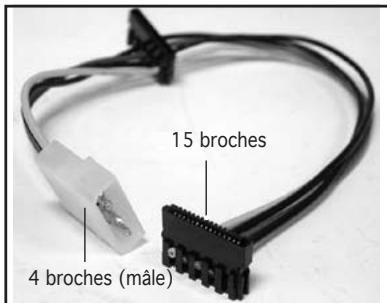

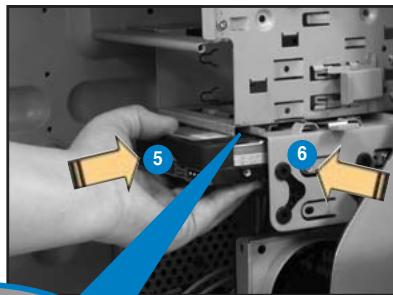

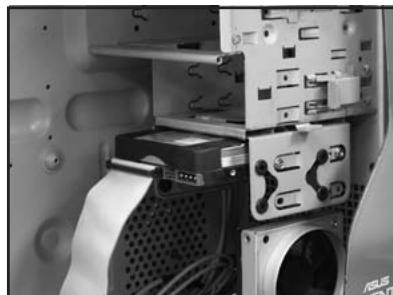

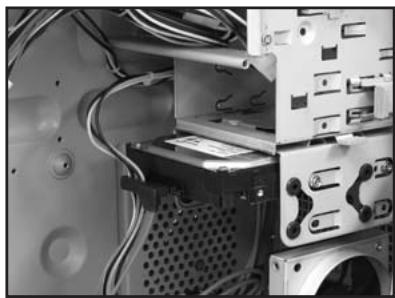

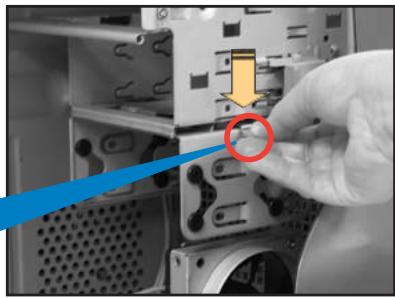

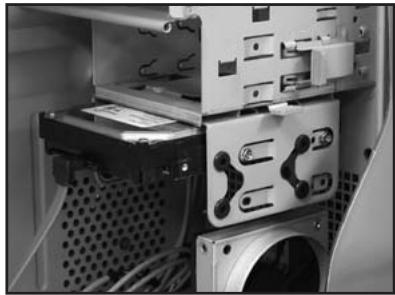

2.5.1 Installer un disque dur IDE.. 7 2.5.1 Installer un disque dur SATA.. 9

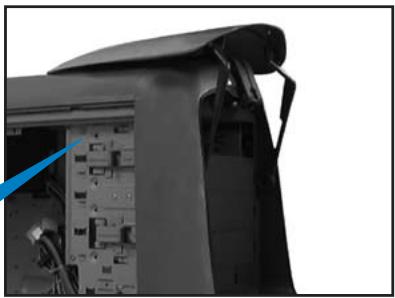

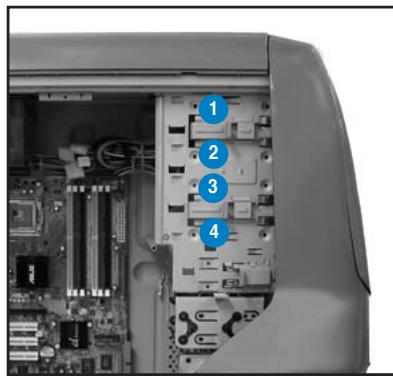

2.6 Installer des lecteurs 5.25" 10

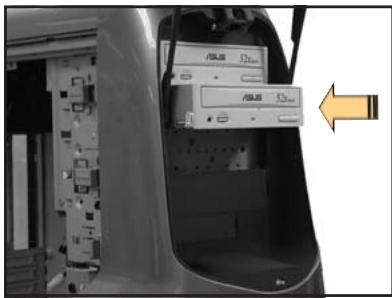

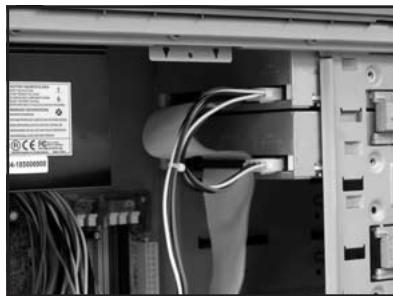

2.6.1 Installer un lecteur optique 10 2.6.2 Installer un lecteur 5.25" additionnel 12

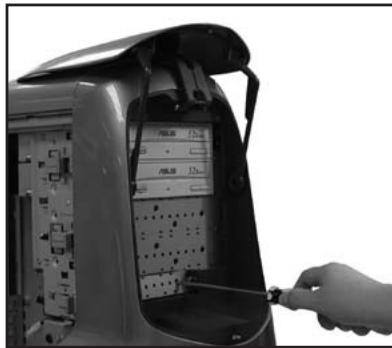

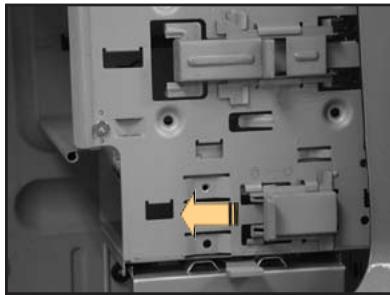

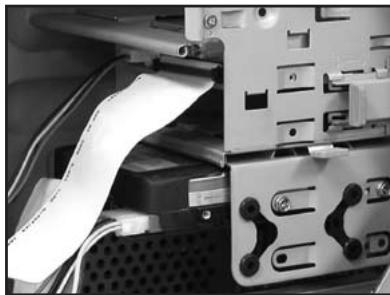

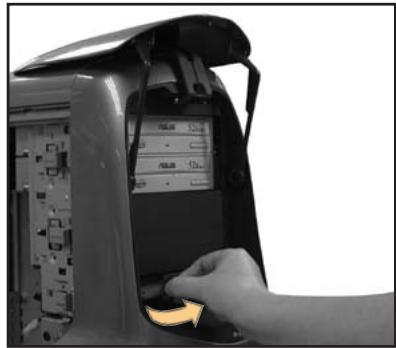

2.7 Installer un lecteur de disquettes 3.5" 14 2.8 Installer des cartes d'extension 17 2.9 Replacer le panneau lateral 19

Rapport fédéral de la commission des communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC.

L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causeur d'interférence nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut être déterminé par l'accutispu le réamorcage de celui-ci, l'utilisateur est encouraged à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
• Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l'aide.

L'utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modifications apportés à cette unité n'étaient pas expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à manipuler cet équipement.

Cet appareil numérique ne dépasse pas les limites de classe B en termes d'émissions de nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003)

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le cable d'alimentation de la prise de courant avant de toucher au système.
• Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles d'alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un périphérique.
• Avant de connecter ou de déconnecter les cables de signal de la carte mère, vérifie que tous les cables d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrrompre le circuit de terre.
• Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n'en êtes pas certain, contactez votre fournisseur électrique local.
• Si l'alimentation est cassée, n'essayez pas de la réparer vous-même. Contactez votre revendeur.

Sécurité pour les manipulations

• Avant d'installer la carte mère et d'y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agraffes loin des connecteurs, des slots, des sockets et de la circulation.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible devenir humide.
• Placez le produit sur une surface stable.
• Si vous avez des problèmes techniques avec votre produit, contactez un technicien qualifié ou appelez votre revendeur.

Le symbole représentant une poubelle à roue barrée indique que le produit (équipement électrique et électronique) ne doit pas être déposé à la décharge publique. Veuillez consulter les dispositions de votre localité concernant les produits électroniques.

Ce manuel contient toutes les informations nécessaires à l'installation et à la configuration du boîtier ASUS VENTO 3600. Ce manuel est destiné à des utilisateurs expérimentés et possédant des connaissances matérielles avancées en matière d'ordinateurs personnels.

Comment ce guide est organisé

Ce manuel contient les parties suivantes :

• Chapitre 1: Introduction au produit

Ce chapitre offre une description générale du boîtier ASUS VENTO

1. Le chapitreiste les caractéristiques du système et introduit les composants internes ainsi que les panneaux avant et arrière.
2. Chapitre 2: Installation de base

Ce chapitre fournit des instructions détaillées sur l'installation de périphériques et de composants sur le boîtier ASUS VENTO 3600.

Où obtenir plus d'informations

Référez-vous aux sources suivantes pour obtenir des informations supplémentaires, et les mises à jour du produit et des logiciels.

1. Sites web d'asus

Les sites Web d'ASUS fournissent des informations actualisées sur les produits matériels et logiciels d'ASUS. Se référer aux contacts ASUS.

2. Documentation supplémentaire

La boîte de votre produit peut contenir de la documentation supplémentaire, tels que des coupons de garantie, qui ont pu être rajoutés par votre revendeur. Ces documents ne font pas partie de la boîte standard.

Conventions

Pour être sûr que vous procédiez à certaines tâches correctement, retenez les symboles suivants, utilisés tout au long de ce manuel.

DANGER/AVERTISSEMENT : Information vous évitant de vous blesser lorsque vous effectuez une tâche.

ATTENTION : Information vous évitant d'endommager les composants lorsque vous effectuez une tâche.

IMPORTANT: Instructions que vous DEVEZ suivre afin de mener à bien une tâche.

NOTE: Astuces et informations additionnelles pour vous aider à mener à bien une tâche.

Informations de contact ASUS

Adresse

[phone] (Anglais)

(PCportables)

[phone] (Anglais)

(Serveurs/PC)

[phone] (Anglais)

(Reseau)

[phone] (Anglais)

Fax du support

[phone]

Adresse

44370 Nobel Drive, Fremont, CA 94538, USA

Fax

[phone]

E-mail

[e-mail]

Site Web

usa. asus. com

Support technique

Telephone

(Général)

[phone]

(PCportables)

[phone]

Fax du support

[phone]

E-mail du support

tsd@asus. com

Adresse

27, rue Albert Einstein, 77420 Champs-sur-Marne, France

Telephone

[phone]

Fax

[phone]

E-mail

[e-mail] (requêtes commerciales uniquement)

Support technique

Telephone

[phone] (PC portables)

Fax

[phone]

Online support

[e-mail] (composants)

Site Web

france.asus.com

Chapitre 1

Ce chapitre offre une description générale du boîtier ASUS VENTO 3600. Le chapitre liste les caractéristiques du système et introduit les composants internes ainsi que les panneaux avant et arrière.

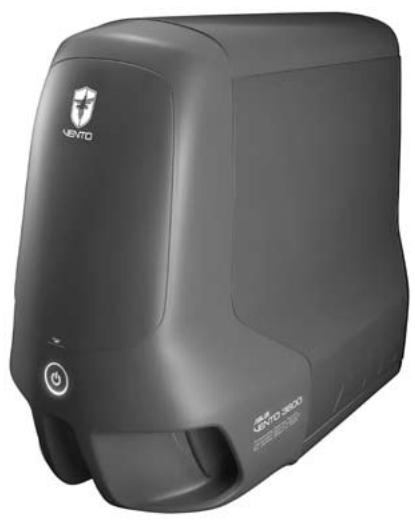

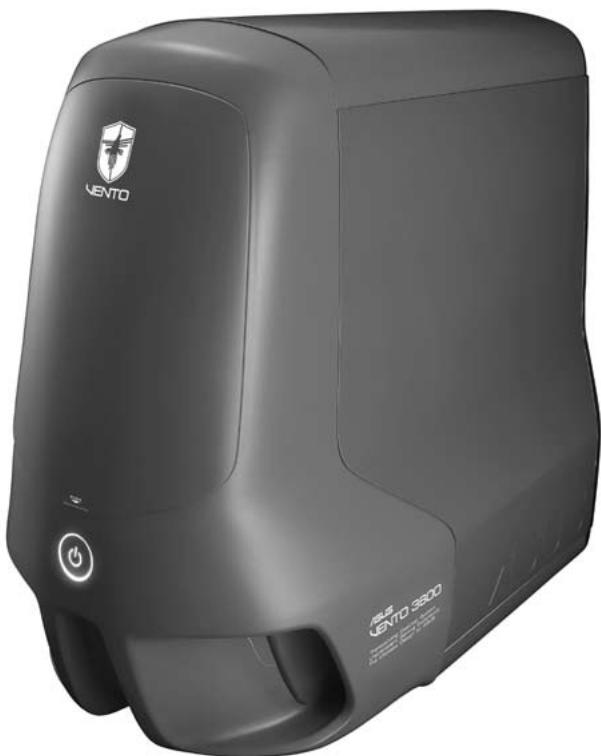

1.1 Bienvenue!

Merci pour votre achat d'un boîtier ASUS VENTO 3600 !

ASUS VENTO 3600 combine à la fois efficacité et esthétisme pour faire atteindre à votre expérience de produits de nouveaux sommets de performance et de style! Le design coloré et innovant conçu par ASUS permet de vous démarquer des châssis à formes cubiques traditionnels et de vous transporter dans le futur virtuel.

La conception sans vis du ASUS VENTO 3600 pour cartes d'extension, lecteurs optiques, disques durs, et lecteurs de disquettes rend l'installation de périphériques externes d'une simplicité étonnante. Le conduit d'air latéral ainsi que les ventilateurs situés sur le panneau avant et arrière permettent d'assurer une circulation d'air directe vers le CPU et les composants système pour une performance thermique optimale. Pour supprimer les désagréments causés par l'emmêlement des câbles, le VENTO 3600 intègre un kit de gestion des câbles.

Redéfinissez la notion de "Jeu" avec ASUS VENTO 3600.

1.2 Contenu de la boîte

Vérifie que la boîte de votre ASUS VENTO 3600 contient les éléments suivants:

Ventilateur système	1 x Ventilateur de 80 mm pour le panneau avant 1 x Ventilateur système de 120 mm pour le panneau arrière
Accessoires	1 x kit de gestion des câbles Vis Verrou
Documentation	Manuel de l'utilisateur
En option	Unité d'alimentation
Si l'un des éléments ci-dessus venait à manquer ou à être endommagé, contactez votre revendeur.

1.3 Spécifications du système

Baies	4 x baies 5.25” pour lecteurs optiques externes1 x baies 3.5” pour lecteur de disquettes externes3 x baies 3.5” pour disques durs internes
Slots d'extension	7 x slots d'extension
USB	Supporte jusqu'à 4 ports USB 2.0
Ports audio	1 x port casque1 x port microphone
Support cartes mères	Format ATX: 30.5 cm x 24.4 cm
Couleurs disponibles	Rouge, noir
Dimensions	308 (L) x 527 (H) x 627 (P) mm
Matériau	Acier SECC 0.8 mm

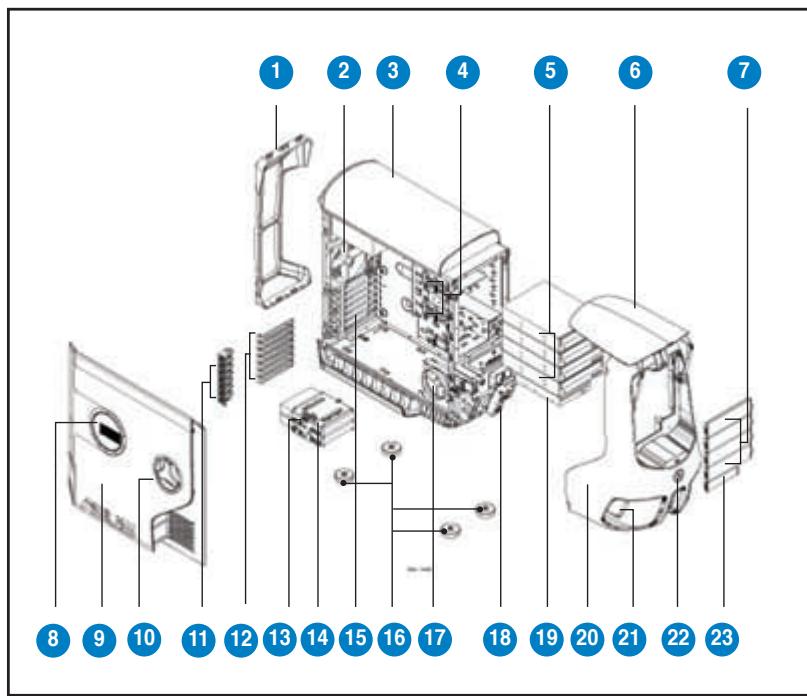

1.4 Dessin éclaté

1. Kit de gestion des câbles
2. Ventilateur système 120 mm
3. Panneau supérieur
4. Verrous baie 5.25"
5. Baies 5.25" pour lecteurs externes (lecteurs non inclus)
6. Magic Mask®
7. Caches baies 5.25"
8. Conduit d'air latéral
9. Panneau latéral
10. Base pivotante
11. Verrous des slots d'extension
12. Caches des slots d'extension
13. Verrou de la cage du disque dur
14. Cage pour disques durs amovibles (lecteurs non inclus)
15. Slots d'extension
16. Patins du boîtier
17. Ventilateur auxiliaire de 80 mm
18. Ports E/S avants
19. Baies 3.5" pour lecteur de disquettes (lecteur non inclus)
20. Panneau avant
21. LED (voyant lumineux)
22. Bouton d'alimentation
23. Caches des baies pour lecteur de disquettes

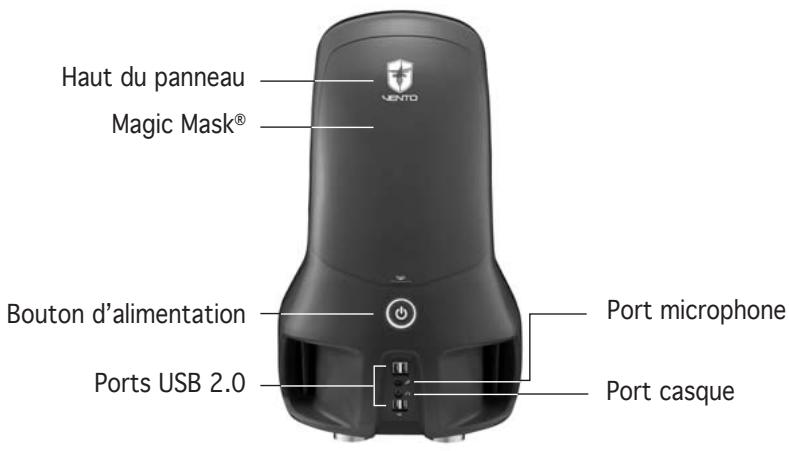

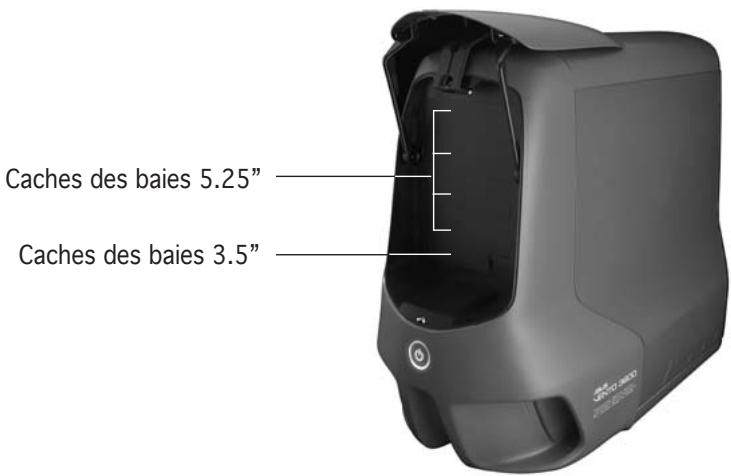

1.5 Caractéristiques du panneau avant

Le VENTO 3600 possède un panneau avant complet et stylisé.

Le panneau avant intègre un bouton d'alimentation, des LED d'indication, des ports USB, ainsi que les ports audio. Soulevez le Magic Mask® pour accéder au(x) lecteur(s) optique(s) et au lecteur(s) de disquettes.

Panneau avant (vue externe)

Panneau avant (vue interne)

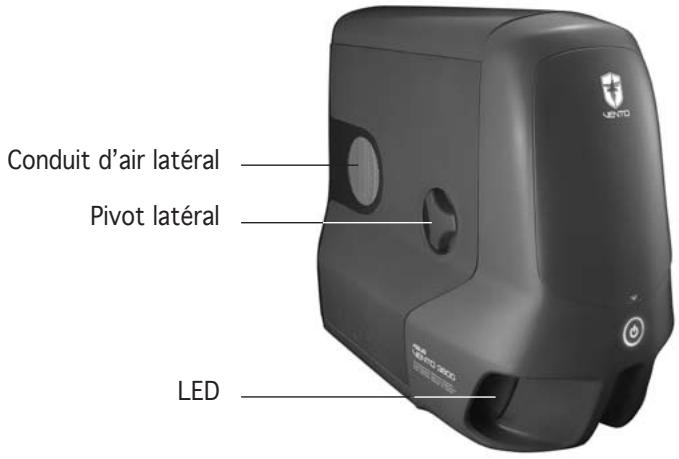

1.6 Caractéristiques du panneau latéral

Le panneau latéral intègre un verrou pivotant permettant l'accès à l'intérieur du boîtier pour l'installation de composants système. Le panneau latéral intègre également des trous d'aérations et un conduit d'air pour un acheminement direct de l'air frais vers les composants système.

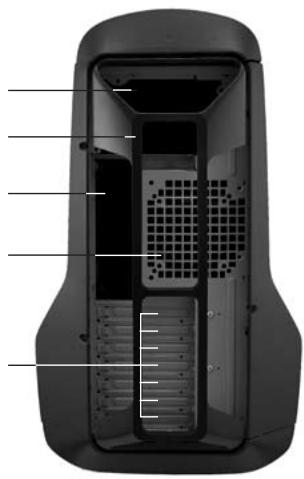

1.7 Caractéristiques du panneau arrière

Le panneau arrière intégre un slot destiné aux ports d'E/S arrières de la carte mère, sept slots d'extension, des trous d'aération pour le ventilateur système, et un slot pour le bloc d'alimentation.

Slot du bloc d'alimentation

Kit de gestion des câbles

Slot d'E/S du panneau arrêté

Aérations du ventilateur système

Caches des slots d'extension

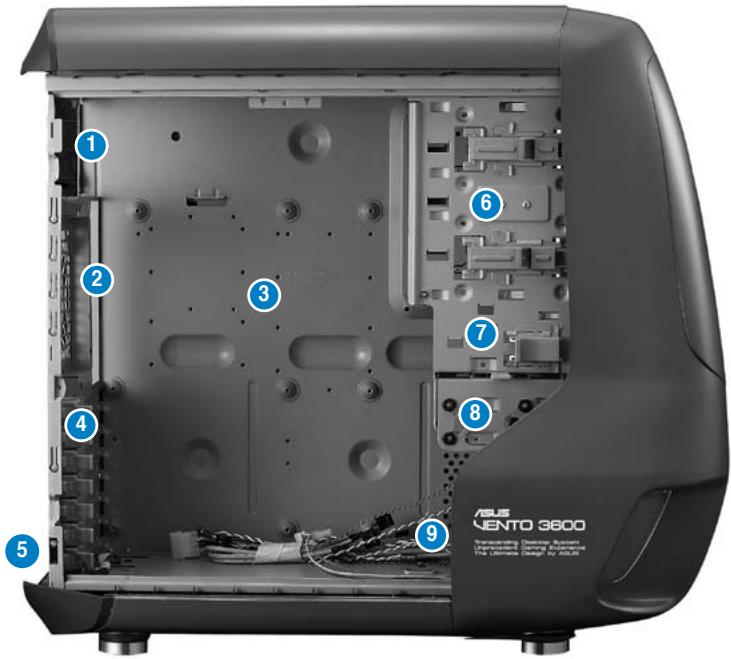

1.8 Caractéristiques internes

Le VENTO 3600 intègre les composants de base illustrés ci-dessous.

1. Slot du bloc d'alimentation
2. Aérations du ventilateur système
3. Zone d'installation de la carte mère
4. Caches des slots d'extension
5. Capteur chassis intrusion
6. Baies 5.25"
7. Baies 3.5"
8. Cage HDD amovible
9. Ventilateur auxiliaire 80 mm (caché)

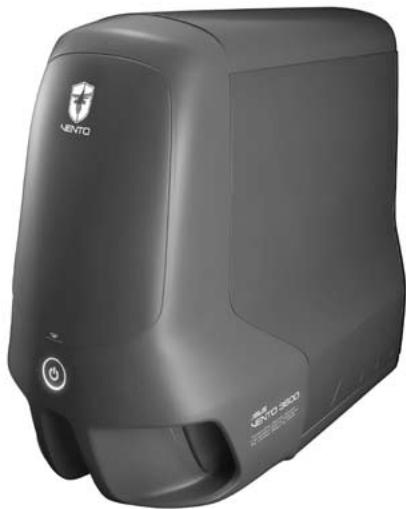

Chapitre 2

Ce chapitre fournit des instructions détaillées sur l'installation de périphériques et de composants sur le boîtier ASUS VENTO 3600.

2.1 Préparation

Composants de base à installer

Vous aurez besoin d'installer les composants suivants sur le boîtier VENTO 3600.

1. Cartemere
2. Unité d'alimentation
3. Disque dur
4. Lecteur(s) 5.25"
5. Lecteur de disquettes
6. Carte(s) d'extension

Outil

Vous aurez besoin d'un tournevis Phillips (cruciforme) pour installer certains composants du système.

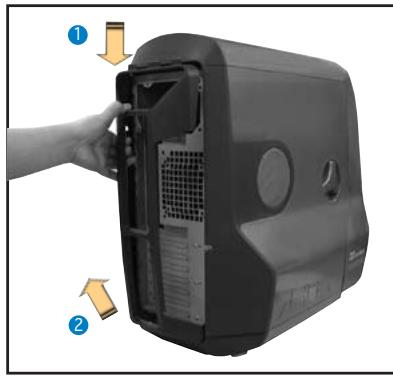

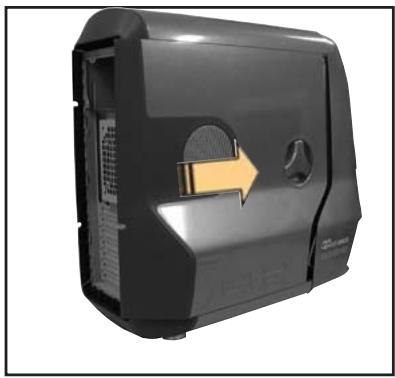

2.2 Retirer le panneau latéral

Pour retirer le panneau latéral:

1. Retirez le kit de gestion des cables en le poussant vers le bas pour le désengager des onglets supérieurs.
2. Poussez le kit de gestion des cables vers vous pour le désengager complètement du boîtier.

Le kit de gestion des cables n'est pas une poignée. Ne déplacez pas le boîtier à l'aide du kit.

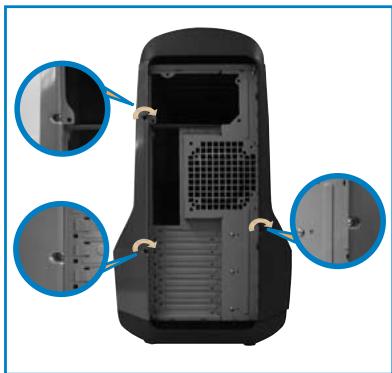

1. Localisez et retirez les trois vis sécurisant le panneau latéral gauche au boîtier. Mettez les vis de côté pour un usage ultérieur.

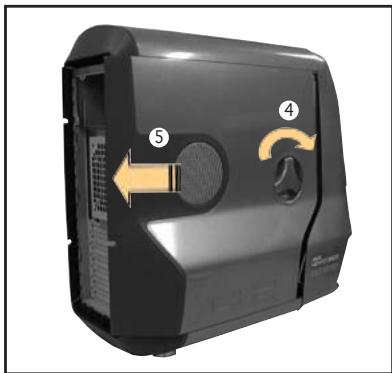

1. Tournez la base pivotante vers la droite pour désengager le panneau latéral.

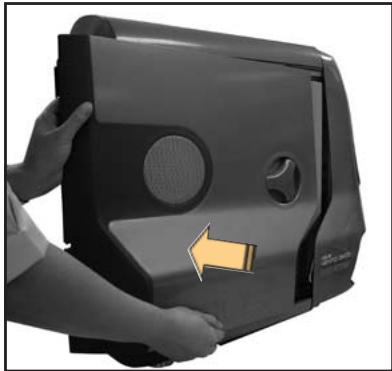

2. Tirez le panneau latéral vers le panneau arrière.

1. Retirez le panneau l'etal du châssis et mettez-le de côté.

2.3 Installer l'unité d'alimentation

Il est recommandé d'installer un bloc d'alimentation ATX standard fournissant un minimum de 350 W.

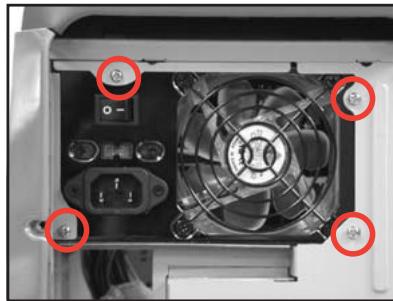

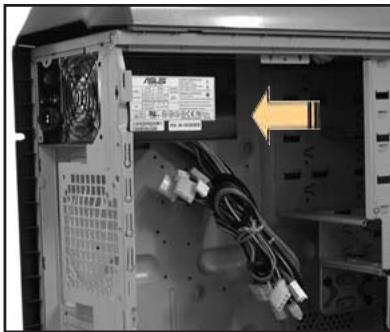

Pour installer l'unité d'alimentation

1. Orientez l'unité d'alimentation dans son slot.
2. Glissez le bloc d'alimentation dans son slot jusqu'à ce qu'il soit bien en place sur les rails métalliques.

1. Sécurisez-le à l'aide de vis.

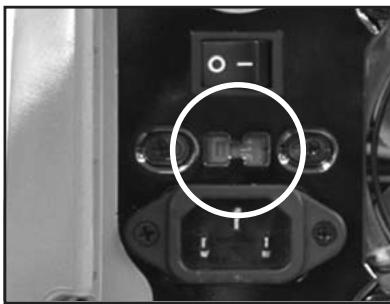

Sélecteur de voltage

L'unité d'alimentation intègre un sélecteur de tension 115 V/230 V localisé près du connecteur d'alimentation. Utilisez cet interrupteur pour sélectionner le voltage approprié pour votre région.

Si le voltage de votre région est de 100-127 V, reglez l'interrupteur sur 115 V. Si le voltage de votre région est de 200-240 V, reglez l'interrupt

Le réglage de l'interrupteur sur 115 V dans un environnement 230 V endommagera sérieusement le système!

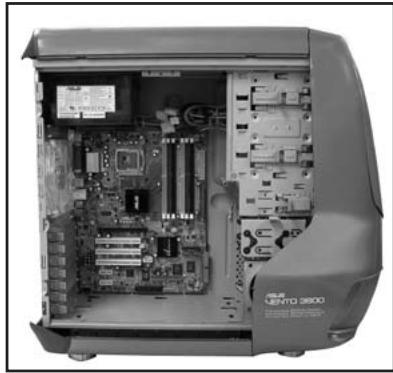

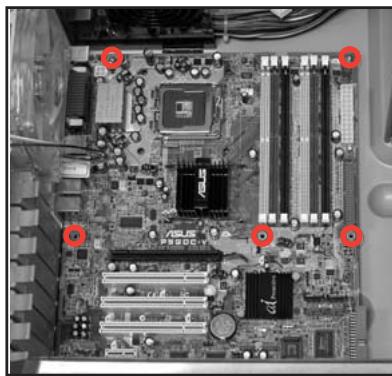

2.4 Installer la carte mère

• Le VENTO 3600 supporte les cartes mères au format ATX et micro ATX (mATX).
• Reportez-vous au manuel de l'utilisateur de la carte mère pour plus d'informations sur l'installation du CPU, de l'ensemble ventilateur-dissipateur, des modules mémoire, et autres composants de la carte mère.
• Posez le boîtier sur une surface plane.

Il est recommandé de couvrir la surface d'un tissu pour protégier la peinture du panneau latéral.

1. Localisez les ouvertures de la zone d'installation pour carte mère du boîtier.

1. Orientez la carte mère de sorte à ce que ses pas de vis s'alignent sur les ouvertures de la zone d'installation pour carte mère du boîtier.

Assurez-vous que le bloc d'E/S de la carte mère s'aligne parfaitement avec le slot réservé aux connecteurs arrières.

1. Sécurisez la carte mère au boîtier à l'aide d'un tournevis cruciforme et de vis.

La photo ci-contre illustre une carte mère installée sur le boîtier.

2.5 Installer un disque dur

Le boîtier supporte l'installation de deux disques durs IDE/Serial ATA dans une cage pour disques durs amovible.

Cage pour disque dur

Configurez votre disque dur sur Maître ou Esclave avant de l'installer sur le boîtier. Reportez-vous à la documentation de votre disque dur pour plus d'informations sur la configuration de votre disque en mode Maître/Esclave.

2.5.1 Installer un disque dur IDE

Pour installer un disque dur IDE :

1. Abaissez le verrou de la cage pour disques durs.

1. Retirez délicatement la cage du boîtier dans la direction de la flèche. Placez la cage sur une surface plane.
2. Insérez un disque dur dans la partie supérieure de la cage. Assurez-vous que les pas de vis du disque dur soient alignés avec ceux de la cage.
3. Sécurisez le disque à l'aide de deux vis des deux côtés de la cage.
4. Réinstallez la cage dans le boîtier. Faites glisser la cage sur les rails de la baie.
5. Poussez délicatement la cage dans la direction de la flèche jusqu'à ce qu'un léger cliquetis indique qu'elle est bien sécurisée au boîtier.

1. Connectez un cable IDE 40 broches au connecteur IDE situé à l'arrière du lecteur.

1. Connectez une des prises d'alimentation 4 broches du bloc d'alimentation au connecteur d'alimentation situé à l'arrière du lecteur.

Reportez-vous au manuel de l'utilisateur de votre carte mère avant de connecter un câble IDE à un disque dur.

2.5.2 Installer un disque dur SATA

Pour installer un disque dur SATA :

1. Suivez les étapes 1 à 5 de la section précédente.
2. Connectez une extrémité du câble SATA 7 broches au connecteur SATA lié à l'arrière du lecteur, puis connectez l'autre extrémité à l'un des connecteurs SATA de la carte mère. Reportez-vous au manuel de l'utilisateur de la carte mère pour l'emplacement des connecteurs SATA.

1. Pour les disques durs Serial ATA possédant un connecteur d'alimentation 4 broches:

Connectez une des prises d'alimentation 4 broches (femelle) de l'unité d'alimentation au connecteur d'alimentation 4 broches (male) situé à l'arrière du lecteur.

Pour les disques durs Serial ATA sans connecteur d'alimentation 4 broches: Utilisez un cable d'alimentation SATA. Connectez une des prises 4 broches (femelle) du bloc d'alimentation à la prise 4 broches (male) du cable d'alimentation SATA. Connectez la prise d'alimentation SATA 15 broches au connecteur d'alimentation situé à l'arrière du lecteur.

Cable d'alimentation Serial ATA

2.6 Installer des lecteurs 5.25

Assurez-vous d'avoir débranché le cable d'alimentation avant d'installer ou de démonter un quelconque composant système. Sinon, vous risqueriez d'endommager la carte mère et d'autres composants du système!

Le système intègre quatre baies pour lecteurs 5.25" localisées sur le panneau frontal du boîtier.

2.6.1 Installer un lecteur optique

Vous pouvez installer un lecteur optique dans la baie supérieure.

Pour installer un lecteur optique :

1. Appuyez délicatement sur la partie marquée Magic Mask® pour libérer le verrou.

1. Le Magic Mask® se soulève pour révéler les baies du panneau avant
2. Faites glisser le verrou de la baie vers le signe, pour déverrouiller la baie.

1. Insérez le lecteur optique dans la baie, puis poussez-le vers l'avant jusqu'à ce qu'il soit bien sécurisé sur les rails de la baie.

1. Alignez les pas de vis comme illustré ci-contre.
2. Faites glisser le verrou de la baie vers le signe pour déverrouiller la baie et sécuriser le lecteur optique.

Le verrou de la baie possède une conception sans vis permettant de sécuriser le lecteur optique sans utiliser de vis. Toutefois, il est tout de même possible de sécuriser le lecteur à l'aide de vis pour assurer une meilleure prise du lecteur à la baie.

2.6.2 Installer un lecteur 5.25" additionnel

Vous pouvez installer des lecteurs optiques, zip, ou lecteurs de disquettes 5.25" additionnels dans les trois baies restantes.

Configurez votre lecteur optique sur Maître/Esclave avant de l'installer dans sa baie. Reportez-vous à la documentation accompagnant votre lecteur optique pour plus de détails.

Pour installer un lecteur optique additionnel:

1. Sélectionnez la baie que vous souhaitez utiliser.
2. Retirez le cache couvrant la baie.

1. À l'aide d'un tournevis, retirez le cache métallique.

1. Faites glisser le verrou de la baie vers le signe, pour déverrouiller la baie.

1. Insérez le lecteur optique dans la baie, puis poussez-le vers l'avant jusqu'à ce qu'il soit bien sécurisé sur les rails de la baie.

1. Alignez les pas de vis comme illustré ci-contre.
2. Faites glisser le verrou de la baie vers le signe pour déverrouiller la baie et sécuriser le lecteur optique.

Le verrou de la baie possède une conception sans vis permettant de sécuriser le lecteur optique sans utiliser de vis. Toutefois, il est tout de même possible de sécuriser le lecteur à l'aide de vis pour assurer une meilleure prise du lecteur à la baie.

1. Connectez un câble IDE 40 broches (du premier lecteur optique) au connecteur IDE situé à l'arrière du lecteur.

1. Connectez une des prises 4 broches du bloc d'alimentation au connecteur d'alimentation du lecteur.

2.7 Installer un lecteur de disquettes 3.5

Vous sous-poucez installer un lecteur de disquettes dans la baie 3.5" localisée sous les baies 5.25"

Configurez votre lecteur de disquettes sur Maître/Esclave avant de l'installer dans sa baie. Reportez-vous à la documentation accompagnant votre lecteur pour plus de détails.

Pour installer un lecteur de disquettes:

1. Sélectionnez la baie que vous souhaitez utiliser.
2. Retirez le cache couvrant la baie.

1. À l'aide d'un tournevis, retirez le cache métallique.

1. Faites glisser le verrou de la baie vers le signe, pour déverrouiller la baie.

1. Insérez délicatement le lecteur de disquettes dans la baie, puis poussez-le vers l'avant jusqu'à ce qu'il soit bien en place.

1. Faites glisser le verrou de la baie vers le signe pour déverrouiller la baie et sécuriser le lecteur.

Le verrou de la baie possède une conception sans vis permettant de sécuriser le lecteur optique sans utiliser de vis. Toutefois, il est tout de même possible de sécuriser le lecteur à l'aide de vis pour assurer une meilleure prise du lecteur à la baie.

1. Connectez les câbles de signal et d'alimentation du lecteur de disquettes au connecteurs à l'arrière du lecteur.

2.8 Installer des cartes d'extension

Le VENTO 3600 intègre six slots PCI et un slot AGP pour l'installation de cartes d'extension.

Assurez-vous d'avoir débranché le cable d'alimentation avant d'installer ou de retirer un quelconque composant système. Sinon, vous risqueriez d'endommager la carte mère et d'autres composants du système!

Pour installer une carte d'extension:

1. Avant d'installer une carte d'extension, lisez la documentation l'accompagnant.
2. Sélectionnez le slot que vous souhaitez utiliser.
3. Soulevez l'onglet de verrouillage vert.

1. Retirez le cache métallique faisant face au slot que vous souhaitez utiliser.

1. Alignez le connecteur de la carte sur le slot, puis pressez fermement sur la carte jusqu'à ce qu'elle soit bien insérée sur le slot.
2. Sécurisez la carte avec l'onglet de verrouillage vert précédemment déverrouillé.

2.9 Remplacer le panneau latéral

Une fois tous les composants système installés et tous les cables nécessaires connectés, replacez le panneau létal en suivant les instructions ci-dessous.

Pour replacer le panneau létal:

1. Récupérez le panneau l'étal précédemment mis de côté.

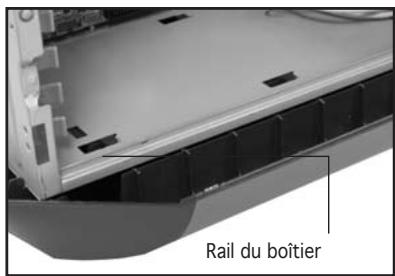

2. Alignez le panneau sur les onglets et les rails du boîtier.

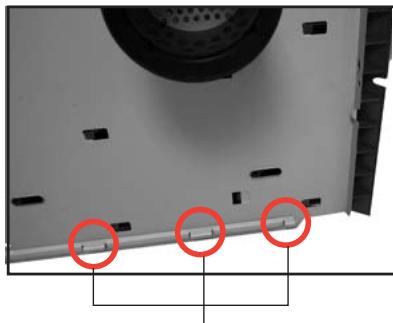

Onglets de fixation

1. Faites coulisser le panneau vers l'avant du boîtier jusqu'à ce qu'il soit bien en place.

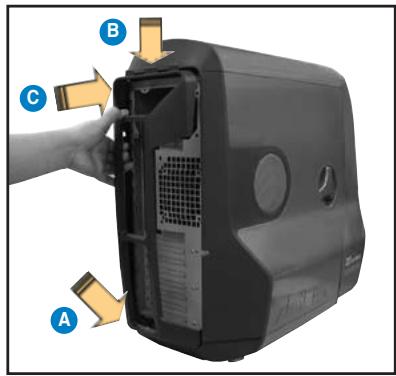

1. Replacez le kit de gestion des câbles.
