PDT 40 B2 - Agrafeuse électrique PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Agrafeuse cloueuse pneumatique
Alimentation	Air comprimé
Type d'agrafes	Agrafes ou clous compatibles pneumatiques
Pression de fonctionnement	Non précisé
Capacité du chargeur	Non précisé
Poids	Non précisé
Matériau du corps	Plastique et métal
Utilisation recommandée	Fixation de bois et matériaux similaires
Accessoires inclus	Agrafes, lunettes de protection, huile
Mode de sécurité	Non précisé
Longueur des agrafes/clous	Non précisé
Pression d'air requise	Non précisé
Type de connexion	Raccord pneumatique standard
Couleur	Noir
Poignée	Ergonomique
Utilisation professionnelle	Oui

FOIRE AUX QUESTIONS - PDT 40 B2 PARKSIDE

Comment assembler le PARKSIDE PDT 40 B2 ?

Veuillez suivre les instructions fournies dans le manuel d'utilisation pour assembler correctement le PARKSIDE PDT 40 B2. Assurez-vous que toutes les pièces sont présentes avant de commencer.

Que faire si le PARKSIDE PDT 40 B2 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, vérifiez le fusible.

Comment entretenir le PARKSIDE PDT 40 B2 ?

Nettoyez régulièrement l'appareil avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs. Consultez le manuel pour des instructions d'entretien spécifiques.

Quel type d'accessoires puis-je utiliser avec le PARKSIDE PDT 40 B2 ?

Utilisez uniquement des accessoires compatibles avec le PARKSIDE PDT 40 B2. Vérifiez le manuel d'utilisation pour une liste d'accessoires recommandés.

Comment résoudre un problème de surchauffe avec le PARKSIDE PDT 40 B2 ?

Assurez-vous que les évents de ventilation ne sont pas obstrués et que l'appareil n'est pas utilisé pendant une période prolongée. Laissez l'appareil refroidir avant de le réutiliser.

Où puis-je trouver des pièces de rechange pour le PARKSIDE PDT 40 B2 ?

Les pièces de rechange peuvent être commandées auprès du service client PARKSIDE ou dans les magasins spécialisés. Consultez le site web de PARKSIDE pour plus d'informations.

Comment réinitialiser le PARKSIDE PDT 40 B2 ?

Pour réinitialiser l'appareil, débranchez-le de la prise, attendez quelques minutes, puis rebranchez-le. Cela peut résoudre certains problèmes mineurs.

Quels sont les avertissements de sécurité à suivre lors de l'utilisation du PARKSIDE PDT 40 B2 ?

Lisez attentivement le manuel d'utilisation pour connaître tous les avertissements de sécurité. Ne pas utiliser l'appareil dans des conditions humides et éloignez-le des enfants.

MODE D'EMPLOI PDT 40 B2 PARKSIDE

Instructions d'utilisation et consignes de sécurité

Traduction du mode d'emploi d'origine

DE AT CH

DRUCKLUFT-TACKER

Avant de dire le mode d'emploi, ouvre les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

Utilisation conventionnelle.. Page 6

Équipment. Page 6

Contenu de la livraison. Page 6

Caracteristiques techniques.. 6

Sécurité de l'agrofeuse

Sécurité du travail Page 8

Consignes de sécurité complémentaires pour l'agrofeuse-cloueuse pneumatique...... Page 8

Accessoires/équipements d'origine Page 9

Mise en service

Raccordement de la source d'air compré. Page 9

Remplissage du chargeur. Page 9

Utilisation

Retirer les agrafes coincees.. Page 10

Entretien et nettoyage

Mise au rebut. Page 12

Déclaration de conformité/Fabricant Page 12

Les pictogrammes suivants sont utilisés dans le précédent mode d'emploi / sur l'appareil :
	Lire le mode d'emploi !		N'utilise pas l'employé sur des échafaudages ou des échelles.
	Respecter les avertissements et les consignes de sécurité !		N'utilise jamais d'hydrogène, d'oxy-gène, de dioxyde de carbone ou d'autres gaz en bouteille comme source d'énergie.
	Portez un casque auditif et des lunettes protectrices.		Sécurité de déclenchement
	Tenir les enfants éloignés de l'employé électrique !		Mettez l'emballage et l'employé au re-but dans le respect de l'environnement !

Agrafeuse cloueuse pneumatique PDT 40 B2

Introduction

Félicitations pour l'achat de votre nouvel apparéil. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait

partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Avant d'utiliser le produit, veuillez prendre connaissance de toutes les indications d'utilisation et de sécurité. Utilisez ce produit uniquement conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à un tiers, veuillez également remettre tous les documents.

Utilisation conventionnelle

Cet apparéil est destiné à des travaux de montage et de réparation. Toute autre utilisation ou modification de l' apparéil est considérée comme non conforme et peut être source de graves dangers. Nous déclínons toute responsabilité pour les dégats issus d'une utilisation non conforme. Cet apparéil est uniquement concu pour un usage privé.

- Equipement

Obturator d'air de sortie (rotatif)
2 Declencheur
3 Poignée
4 Raccord filete 6,35 mm (1 / 4^ )
5 Chargeur
6 Témoin de replissage
7 Vis molette
8 Sécurité de déclenchement
9 Orifice
Plaque frontale
11 Levier de blocage rapide
12 Levier du chargeur

- Contenu de la livraison

1 agrafeuse cloueuse pneumatique PDT 40 B2
1 mallette de transport
1 huié spécial pour air compré
1 raccord filete 6,35 mm (14^ ) (pré-monté)
1 paquet de clous, 1000 pieces
1 paquet d'agrafes, 1000 pieces
1 paire de lunettes de protection
1 mode d'emploi

Caracteristiques techniques

Dimensions :

248× 58× 246mm

$$ (l \times h \times p) $$

Poids (sans les fixations) :	1,513 kg
Type de déclenchement :	air comprimé
Pression maximale
admissible :	8 bars
Plage de pression
recommandée :	4 à 7,5 bars
Consommation d'air par opération de fixation :	env. 0,131
Lubrifant recommandé :	huile spéciale air comprimé
Capacité de chargement :	100 pièces
Longueurs de clous :	15 mm, 20 mm, 25 mm, 30 mm, 32 mm, 35 mm, 38 mm, 40 mm, 45 mm, 50 mm
Longueur des agrafes :	10-40 mm
Largeur des agrafes :	5,7 mm
Diamètre de flexible recommandé :	ø 9 mm
Qualité d'air comprimé :	nettoyée, avec brouillard d'huile et sans condensation

Informations sur le bruit et les vibrations :

valeurs de mesure obtenues conformément à EN 12549:1999, EN ISO 4871. Le niveau de pression acoustique avec reference A de l'appareil est normalement de 90,6 dB (A). Incertitude K = 3 dB. Le niveau de bruit pendant le travail peut dépasser 103,6 dB (A).

Ces valeurs sont des valeurs caractéristiques liées à l'appareil et elles ne reflètent pas l'émission du bruit sur le lieu d'utilisation. L'émission de bruit sur le lieu d'utilisation dépend par ex. de l'environnement de travail, de la pierce à traiter, de la pose de la pierce, du nombre d'opérations de fixation.

En fonction des conditions au poste de travail et de la forme de la pierce à traiter, il peut être nécessaire d'adopter des mesures de réduction du bruit, comme par ex. la pose des pièces à traiter sur des surfaces amortissant le bruit, empêcher les vibrations des pièces en les serrer ou en les couvrant, régler la pression la plus faible nécessaire pour l'opération à réaliser. Dans certains cas particuliers, le port

d'une protection auditive individuelle peut etre nécessaire.

Porter une protection auditive!

Valeurs globales de vibrations selon la ISO 8662-11:1999 :

Valeur d'émission de vibrations a_h,D = 12,380 ~m / s^2 Incertitude K = 1,5 ~m / s^2

Chocs mécaniques (vibrations)

Pour l'agrofeuse, la valeur caractéristique de vibrations a été déterminée selon la norme ISO 8662-1 1:1999 - Machines à moteur portatives - Mesure des vibrations mécaniques au niveau de la poignée - Machines de fixation (cf. caractéristiques techniques). La valeur est une valeur caractéristique liée à l'appareil et ne représentée pas l'influence sur le système main-bras lors de l'utilisation de l'appareil. Une influence sur le système main-bras lors de l'utilisation de l'appareil dépend, par exemple, de la force de prise, de la force de pression, du sens de travail, de l'air compré régle, de la pièce àtraits, de la pose de la pièce.

Sécurité de l'agrofeuse

A AVENTISSEMENT! Lize l'ensemble des instructions de sécurité et des consignes.

Les omissions, dans le cadre du respect des instructions de sécurité et des instructions, peuvent etre la cause de blessures graves et/ou de dommages matériels.

CONSERVEZ TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR L'AVENIR.

Avant de commencer le travail, vérifie le bon fonctionnement des dispositifs de sécurité et de déclenchement, ainsi que le serrage de toutes les vis et de tous les écrous.
N'effectuer aucune manipulation contraire aux consignes sur l'agrafeuse.

Ne démontez ou bloquez aucune piece de l'agrafeuse, comme par ex. une sécurité contre le déclenchement.
Ne procédez à aucune « réparation d'urgence » avec des outils inappropriés.
L'agrafeuse doit être entretenue régulierement, conformément aux indications du fabricant.
Évitez tout affaiblissement et toute dépréciation de l'appareil, par ex. en raison de :
- frappe ou gravure,
- mesures de transformation non autorisées par le fabricant,
-guidage sur des gabarits en métal dur,par ex.de l'acier,
- chute ou déplacement sur le sol,
- une utilisation comme marteau,
- tout type d'action violente.

- Sécurité du travail

N'orientez jamais une agrafeuse charge vers vous-même ou en direction d'autres personnes.
Lors du travail, tenez l'agrafeuse de sorte que la tete et le corps ne peuvent pas etre blesses en cas d'un eventuel recul consecutif a une panne d'alimentation ou en presence de points durs sur la pièce traitée.
Ne déclenchez jamais l'agrafeuse si elle n'est pas posée sur une piece. Vous éviterez ainsi tout danger lié à des éléments de fixation volants et à une surcharge de l'appareil.
Pour le transport, l'agrafeuse doit etre déconnectée du réseau d'air compré, et notamment si vous utilisez des échelles ou si vous posture est inhabituelle.
Sur le lieu de travail, tenez l'agrafeuse uniquement par la poignée et avec le déclencateur non actionné.
Tenez compte des conditions du poste de travail. Les éléments de fixation peuvent eventuellesment passer a travers de minces pieces ou glisser lors de travaux sur des angles ou des bords, et ainsimettre des personnes en danger.

Pour votre protection individuelle,utilisez des équipements de protection corporelle adaptés, comme par ex. une protection auditive ou oculaire.Le port d'un équipement de protection individuelle, comme un masque anti-poussiere,des chaussures de sécurité antiderapantes,un casque de protection ou une protection auditive,adapté au modele et à l'utilisation de l'agrafeuse réduit le risque de blessures.

Consignes de sécurité complémentaires pour l'agrafeuse-clouese pneumatique

A AVERTISSEMENT! RISQUE DE BLESURE! Ne dépassez jamais la pression de travail maximale autorisée de 8 bars. Pour régler la pression de travail, utilisez un réducteur de pression.
A AVERTISSEMENT! RISQUE DE BLES-SURE! N'utilisez jamais d'oxygène ou d'autres gaz inflammbables comme source d'énergie.
- Maintenez votre espace de travail propre et bien éclairé. Un certain désordre et un éclairage insuffisant peuvent être à l'origine d'accidents.

Durant l'utilisation de l'agro-feuse, tenez les enfants et autres personnes à distance.

Vous pourriez perdre le contrôle de l'appareil si vous etes distrust.

Restez attentif en permanence, faites attention à ce que vous faites et conduisez-vous raisonnablement lorsque vous utilisez une agrafeuse. N'utilisez pas une agrafeuse si vous estes fatigué ou si vous estes sous l'influence de drogues, d'alcool ou de medicaments. Un moment d'inattention lors de l'utilisation de l'agrafeuse peut entrainer des sérieuses blessures.
Évitez toute posture anormale. Assurez-vous d'être stable et gardez l'équilibre à tout moment. Vous pouze ainsi

mieux contrôler l'agrofeuse dans des situations inattendues.

Avant des travaux de réparation et d'entretien, ainsi qu'avant un transport, séparez l'appareil de sa source d'alimentation en air compré.

RISQUE DE BLESSURES! N'utilise pas l'appareil sur des échafaudages ou des échelles.

Ne pas utiliser l'util pour les travaux suivants :

• Lorsque le passage d'un point d'enforcement à un autre nécessite l'utilisation d'échafaudages, d'escaliers, d'échelles ou de structures ressemblant à des échelles, par exemple des lattis de toit;
• Pour fermer des boites ou des caisses;
• Pour fixer des systèmes d'arrimage de charges, par exemple sur des vehicules ou des wagons.

N'utilisez jamais d'hydrogène, d'oxygène, de dioxyde de carbone ou d'autres gaz en bouteille comme

source d'énergie de l'appareil, car vous risque de provoquer une explosion susceptible d'entrainer des blessures graves.

RISQUE DE BLESSURES! Ne mettez pas l'appareil en service si la sécurité contre le dé-clenchement 8 est défectueuse ou absente. Dans le cas contraire, risque de blessures!
Lors du desserrage du raccord de flexible, tenez fermement le flexible dans la main afin d'eviter des blessures dues à un rebondissement de celui-ci.
Pour le raccord d'air compré, utilisez impératifement un raccord fileté 14 et un raccord rapide.
Ne placez jamais les mains a proximé de l'orifice lorsque l'appareil est opérationnel. Dans le cas contraire, risque de blessures!
Attention aux déteriorations. Avant la mise en service, contrôle l'appareil afin de détecter d'eventuels endommagements. Si l'appareil présente des vices ou défauts, ne le mettez enaucun cas en service.
N'utilise pas d'objets pointus. N'introduitez jamais d'objets pointus et/ou métalliques à l'intérieur de l'appareil.

• Accessoires/équipements d'origine
  Utilisez exclusivement des accessoires et équipements indiqués dans le mode d'emploi. L'utilisation d'autres éléments de fixation ou accessoires que ceux recommendés dans le mode d'emploi peut être synonyme de blessures pour vous.

- Mise en service

REMARQUE: mettez les lunettes de protection fournies avant chaque mise en service. Retirez le film de protection sur les lunettes avant la première utilisation.

Raccordement de la source d'air compré

REMARQUE: L'agrafeuse-cloueuse pneumatique doit uniquement etre utilisée avec de l'air compré nettoyé avec brouillard d'huile et ne doit pas dépasser la pression de travail maximale de 8 bars. Pour la régulation de l'air compré, le compréseur doit etre équipé d'un réducteur de pression.

Raccordez l'appareil à une source d'air compré appropriée.

1. Pour ce faire, poussez le raccord rapide du flexible d'air compré (non fourni) sur le raccord filtré 14 " [4] de l'agrafeuse-cloueuse pneumatique. Le verrouillage est automatique.

2. Reliez l'autre extrémité du flexible d'air comprimé au réducteur de pression (filtre) du compresseur.

- Remplissage du chargeur

1. Appuyez sur le levier du chargeur [12] et tirez le chargeur jusqu'en butée.

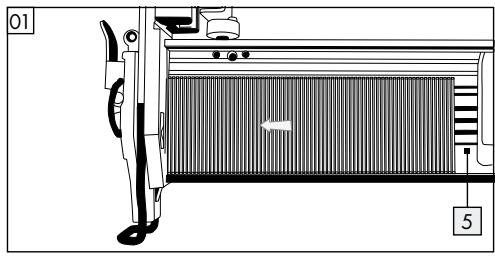

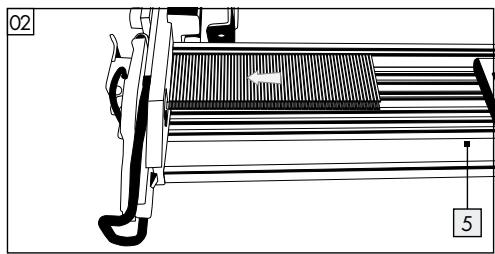

2. Placez le matériel de fixation approprié (clous, cf. fig. 01 ou agrafes, cf. fig. 02) dans le chargeur [5].

1. Repoussez le chargeur jusqu'à ce qu'il s'enclenche.

- Utilisation

Remplissez le chargeur 5 de l'agrafeuse-cloueuse pneumatique, comme decrit au chapitre « Remplissage du chargeur »
A l'aide du réducteur de pression, réglez la pression de travail appropriée.
Veillez à ne pas dépasser la pression de travail maximale de 8 bars sur l'appareil. Il convient de n'utiliser les machines à enforcer les fixations à air compré qu'à la plus faible pression requise pour l'opération à effectuer, afin d'éviter des niveaux sonores inutillement élevés, une usure accrue et les defaillances qui en résultat ont enccore une consommation d'air excessive.
Allumez le compresseur.
Laissez le compresseur fonctionner jusqu'à ce que la pression maximale du récipient soit atteinte et l'appareil s'éteigne.
Positionnez l'agrafeuse-cloueuse pneumatique sur la piece a traiter et appuyez sur le déclencheur 2.

REMARQUE: L'agrafeuse-cloueuse pneumatique est équipée d'une sécurité contre le déclenchement 8.

L'element de fixation sort de l'appareil uniquement

si I'orifice de I'agrafeuse-cloueuse pneumatique est appuyé contre la piece à Traitser et si le dé-clencheur 2 est actionné.

Vérifiez si l'objet de fixation s'enforce conformément aux exigences.

-Si I'elément de fixation sort, augmentez la pression d'air par paliers de 0,5 bar.
- Si l'objet de fixation est enforcé trop profondement, réduisez la pression d'air par paliers de 0,5 bar.

Autrement, vous pouvez accelerer le travail enainaient le déclencheur 2 enforcé.
Positionnéz l'agrafeuse-cloueuse pneumatique sur la pierce à traiter.
Appuyez l'appareil sur la piece a Traitser jusqu'a ce que I'orifice 9 touche cette derniere. L'element de fixation sort de I'appareil.
Tant que vous maintainez le déclencheur enforcé, un élément de fixation est éjecté par l'appareil à chaque contact de l'orifice avec la piece traitée.
Autrement, you pouvez également appuyer l'orifice 9 de l'appareil de manière prolongée contre la pièce traitée.
Achaque actionnement du déclencheur 2, un élément de fixation est éjecté par l'appareil.

REMARQUE: Un réglage fin est en outre possible à l'aide de la vis molette 7.

Tournez la vis molette 7 vers le bas afin d'enforcer l'élément de fixation plus profondement dans la pierce traitée.
Tournez la vis moletée 7 vers le haut afin d'enfencer I'element de fixation moins profondement dans la piece traitée.
Tournez l'obturateur d'air de sortie 1 afin de diriger l'air evacué dans la direction souhaïée.
Séparez l'appareil du compresseur une fois le travail terminé.

- Retirer les agrafes coincées

Si une agrafe/un clou reste coincide dans le chargeur, retirez immédiatement l'alimentation d'air compré.

Ouvrez le chargeur 5 comme décrit au chap- pitre « Remplissage du chargeur »
Ouvre la plaque frontale [10] en tirant le levier de blocage rapide [11] en direction de la sécurité contre le déclenchement [8].
Retireez tout élément de fixation coince.
Fermez la plaque frontale en tirant le levier de blocage rapide en direction de l'obturator d'air de sortie
Fermez le chargeur [5] de l'agrafeuse-cloueuse pneumatique, comme décrit au chapitre « Remplissage du chargeur »

- Entretien et nettoyage

RISQUE DE BLESSURES! Séparez imperativement l'appareil de l'alimentation d'air compré avant de le nettoyer et/ou de l'entretenir.

- Maintenance

Lubrifier avec un huileur-brouillard

REMARQUE: Un huileur-brouillard lubrifie l'agro-feuse-clouse pneumatique de façon continue et optimale en tant qu'etape de préparation en aval du réducteur de pression. Un huileur-brouillard libre de l'huile en fines gouttelettes dans l'air en circulation et garantit ainsi une lubrification régulière.

Installez l'huileur-brouillard en aval du réducteur de pression (filtre). Pour cela, insérez l'embout de l'huileur-brouillard dans le raccord rapide du réducteur de pression (filtre).
Raccordez ensuite l'appareil pneumatique au raccord rapide prévu à cet effet.

Lubrification manuelle

REMARQUE: Si vous ne disposez pas d'un hui-leur-brouillard, proceder à une lubrification après l'utilisation d'environ 5000 éléments de fixation.

Laissez 1-2 gouttes d'huile spéciale air comprime dans le raccord filtré 4 de l'agrafeuse-cloueuse pneumatique.
Appuyez ensuite quelques fois sur le déclencheur 2.

ATTENTION : N'utilisez en aucun cas trop d'huile, sans quoi elle sortirait de l'orifice avec

I'elément de fixation et pourrait endommager la pierce traitée.

Nettoyage

N'utilisiez pas d'objets coupants pour nettoyer l'appareil. Aucun fluide ne doit pénétre à l'intérieur de l'appareil. Cela pourrait endommager l'appareil.
Nettoyez l'appareil régulierement, idealement directement une fois le travail terminé.
Nettoyez le boitier avec un chiffon sec. N'utilise enaucun cas de l'essence,des solvants ou des nettoyants qui attaquent le plastique.
□Après chaque utilisation, rangez l'agrafeuse-cloueuse pneumatique dans la mallette de transport fournie afin de la protégger des salissures.

Service après-vente

A VERTISSEMENT! Voiture agrafeuse ne doit être réparée que par un personnel qualifié et avec des pieces de rechange d'origine. Ainsi, le maintain de la sécurité de l'agrafeuse est assure.

Garantie

Cet apparéil bénéficia de 3 ans de garantie à compter de la date d'achat. L' apparéil a été fabriqué avec soin et consciencieusement contrôle avant sa distribution. Veuillez conserveur le ticket de caisse en guise de preuve d'achat. Si la garantie devait s'appliquer, contactez par téléphone votre interlocuteur du service après-vente. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

La prestation de garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, pas pour les dommages de transport, les pièces d'usure ou les dommages subsis par les pièces fragiles, comme par ex. les interrupteurs ou les batteries. Le produit

est exclusivement destiné à un usage隱私 et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas eté réalisée par notre centre de service après-vente agrée. Cette garantie ne constitue pas une restriction de vos droits légaux.

La durée de la garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pieces replacées et réparées. Tous dommages et défautsprésentsès l'achat doivent être notifies des que le produit est déballé, et au plus tard deux jours après la date d'achat. Toutes réparations survenant après la période sous garantie ne seront pas prises en charge.

FR

Service France

Tel.: [phone]

e-mail: [e-mail]

IAN73782

BE

Service Belgique

Tel.: [phone]

(0,15 EUR/Min.)

e-mail: [e-mail]

IAN73782

- Mise au rebut

L'emballage se compose exclusivement de matières recyclables, qui peuvent etre mises au rebut dans les déchetteries locales.

Ne jetez pas le produit avec les déchets menagers!

Renseignez-vous auprès de votre mairie ou de votre ville concernant les possibilités de mise au rebut de l'appareil use.

- Déclaration de conformité/ Fabricant (€

Nous soussignés, société Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Allemagne, déclarons par la présence que ce produit est conforme aux directives CE ci-après :

Normes harmonisées appliquées : EN 792-13/A1:2008

Type/Désignation de la machine : Agrafeuse clouese pneumatique PDT 40 B2

Date of manufacture (DOM): 05-2012
Nombre de série: IAN 73782

Bochum, 31.05.2012

Semi Uguzlu

• Responsible qualité -

Sous réserve de modifications techniques à des fins d'amélioration.

Inleiding
