P5LD2 DELUXE - Carte mère ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère ATX
Marque	ASUS
Modèle	P5LD2 DELUXE
Socket processeur	LGA 775
Processeurs supportés	Intel Pentium 4
Type de mémoire	DDR2 non ECC non tamponnée
Nombre de slots mémoire	4 slots DIMM (2 canaux)
Capacité mémoire maximale	4 Go (avec limitation chipset)
Format	ATX (30,5 cm x 24,4 cm)
Poids approximatif	0,8 kg
Alimentation requise	ATX 24 broches + 4 broches 12 V
Systèmes d'exploitation supportés	Windows 2000, 2003 Server, XP
Fonctions principales	Support Dual-Channel DDR2, BIOS Flash ROM, CrashFree BIOS 2, EZ Flash, AFUDOS
Entretien et nettoyage	Nettoyer avec un chiffon sec non pelucheux. Éviter les liquides.
Sécurité	Débrancher l'alimentation avant manipulation. Éviter les décharges électrostatiques (ESD).
Pièces détachées et réparabilité	Processeur, mémoire, connecteurs. Réparation par un technicien qualifié.
Informations générales	Notice disponible en téléchargement PDF sur le site ASUS. Garantie ne couvre pas les dommages aux broches du socket.

FOIRE AUX QUESTIONS - P5LD2 DELUXE ASUS

Comment installer un processeur sur la carte mère ASUS P5LD2 DELUXE ?

Pour installer un processeur Intel Pentium 4 socket 775, déverrouillez d'abord le levier de chargement, soulevez la plaque, retirez le capuchon PnP, placez le processeur en alignant le triangle doré vers le coin inférieur gauche, fermez la plaque et verrouillez le levier.

Quels types de mémoire sont supportés par la P5LD2 DELUXE ?

La carte mère supporte des modules DDR2 non ECC non tamponnés de 256 Mo, 512 Mo et 1 Go. La configuration bi-canal nécessite des tailles identiques par canal.

Comment accéder au BIOS de la carte mère ASUS P5LD2 DELUXE ?

Lors du démarrage, appuyez sur la touche Suppr (ou Del) pendant le POST. Pour accéder après le POST, redémarrez le système et appuyez sur Suppr.

Comment mettre à jour le BIOS avec AFUDOS ?

Démarrez sur une disquette contenant le dernier fichier BIOS. À l'invite DOS, tapez afudos /i et appuyez sur Entrée. Le système redémarrera après la mise à jour.

Comment utiliser ASUS EZ Flash pour mettre à jour le BIOS ?

Lors du POST, appuyez sur Alt+F2 pour lancer EZ Flash. Insérez une disquette avec le fichier BIOS, puis suivez les instructions à l'écran. Le système redémarrera automatiquement.

Que faire si le BIOS est corrompu sur la P5LD2 DELUXE ?

La fonction CrashFree BIOS 2 détecte une disquette ou un CD contenant le BIOS original. Insérez le support et redémarrez. Le BIOS sera restauré automatiquement.

Comment configurer la mémoire en mode dual-channel ?

Installez des barrettes identiques par canal : canal A (DDR_A1 et DDR_A2) et canal B (DDR_B1 et DDR_B2). Les tailles totales par canal doivent être égales.

Quels systèmes d'exploitation sont compatibles avec la carte mère ASUS P5LD2 DELUXE ?

La carte mère supporte Windows 2000, Windows 2003 Server et Windows XP. Il est recommandé d'installer les dernières mises à jour.

Où trouver les pilotes et logiciels pour la carte mère ?

Ils se trouvent sur le CD technique fourni. Insérez-le dans le lecteur CD-ROM ; si l'écran de bienvenue n'apparaît pas, exécutez ASSETUP.EXE dans le dossier BIN.

La carte mère peut-elle supporter plus de 4 Go de mémoire ?

Non, en raison de la répartition des ressources du chipset, la mémoire maximale détectée est d'environ 4 Go, même avec quatre modules de 1 Go.

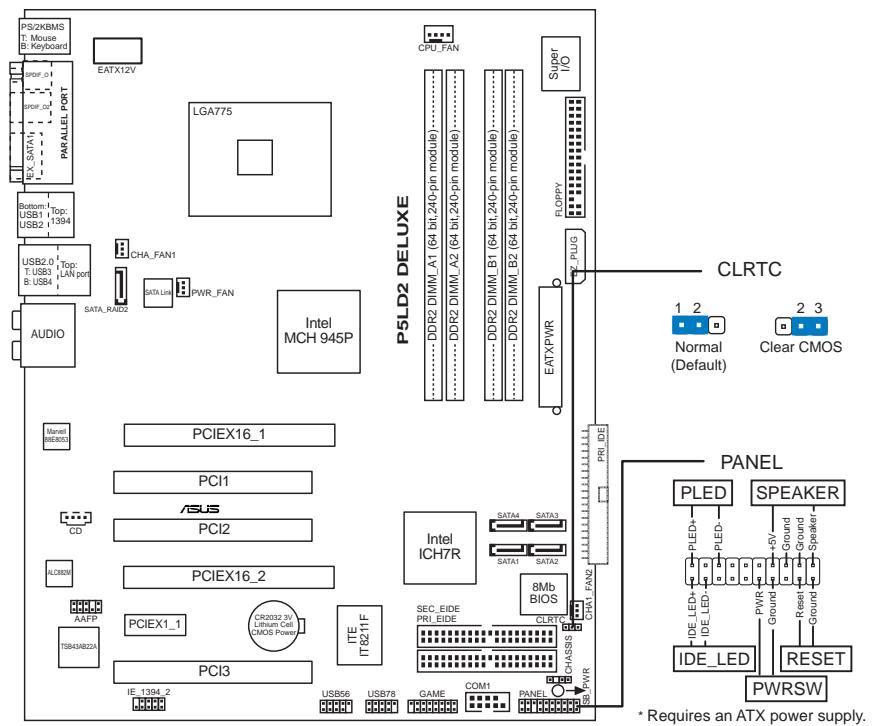

MODE D'EMPLOI P5LD2 DELUXE ASUS

2. Installation du processeur

Suivez cette procédure pour installer un processeur Intel® Pentium® 4 dans le paquet 775-land.

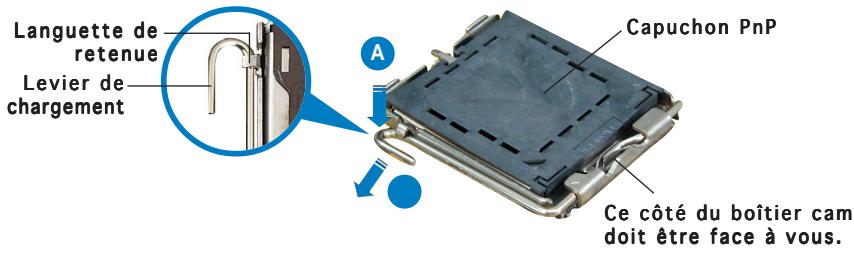

1. Appuyez sur le levier de chargement avec votre pouce (A), puis déplacez-le vers le gauche (B) jusqu'à ce qu'il soit détaché de la languette de retenue.

• Pour éviter d'endommager les broches du socle, n'enlevez le capuchon PnP que si vous installez un processeur.
• Veuillez conserver le capuchon pour le renvoi du produit.
• La garantie du produit ne couvre pas des dommages liés aux broches du support.
• Soulevez le levier de chargement en direction de la flèche à un angle de.
• Soulevez la plaque de chargement avec votre pouce et votre index à un angle de (A), puis poussez le capuchon PnP pour le faire sortir de la fenêtre de la plaque de chargement (B).
• Placez le processeur sur le socle, en vérifiant que le triangle doré est bien sur le coin inférieur gauche du socle. Le détrompeur du socle doit s'insérer dans l'encoche du processeur.
• Fermez la plaque de chargement (A), puis poussez le levier de chargement (B) jusqu'à ce qu'il s'enclenche dans la languette de retenue.

3. Mémoire système

Vous pouvez installer des modules DIMM DDR2 non ECC non tamponnés de 256 Mo, 512 Mo et 1 Go dans les socles DIMM en utilisant les configurations de mémoire données dans cette section.

• Pour la configuration bi-canal, la taille totale des modules mémoire installés par canal doit être identique (DIMM_A1 + DIMM_A2 = DIMM_B1 + DIMM_B2).
• Installez toujours des DIMMs avec une latence CAS identique. Pour obtenir une compatibilité optimale, il vous est recommandé de vous approvisionner des modules de mémoire auprès du même vendeur. Pour la liste des Vendeurs agréés, veuillez visiter le site web ASUS.
• Il se peut que le système détecte un peu moins de 4 Go de mémoire système lorsque vous installez quatre modules de mémoire DDR de 1 Go, en raison de la répartition des ressources du chipset.
• Cette carte mère ne supporte pas les modules de mémoire faits de puces de 128 Mo ou double face x16.

Canal	Emplacements
Canal A	DDR_A1 et DDR_A2
Canal B	DDR_B1 et DDR_B2

4. Informations du BIOS

La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre à jour les informations du BIOS ou configurer ses paramètres en utilisant l'utilitaire de Setup du BIOS. Les écrans BIOS comprennent les clés de navigation et une courte aide en ligne pour vous guider. Si vous rencontrez des problèmes liés au système ou si le système devient instable une fois que vous aurez modifié les paramètres, chargez les Paramètres de Réglage Par Défaut. Référez-vous au Chapitre 4 du guide utilisateur pour obtenir plus d'informations détaillées relatives au BIOS. Rendez visite au site web d'ASUS (www.asus.com) pour obtenir les mises à jour.

Pour accéder au setup lors du démarrage:

Pressez lors du Test Automatique de Démarrage (POST : Power-On Self Test). Si vous ne pressez pas la touche, le POST continuera son programme de test.

Pour accéder au setup après le POST:

• Redémarrez le système en pressant ++, puis pressez lors du POST, ou
• Pressez le bouton de réinitialisation situé sur le châssis puis pressez lors du POST, ou
• Eteignez et rallumez le système puis pressez lors du POST.

Pour mettre à jour le BIOS avec AFUDOS:

Bootez le système à l'aide d'une disquette qui contient le dernier fichier BIOS. À l'ouverture de la session DOS, saisissez afudos /i puis pressez Entrée. Rebootez le système lorsque la mise à jour sera terminée.

Pour mettre à jour le BIOS avec ASUS EZFlash:

Bootez le système puis pressez <Alt> -- <F2> lors du POST pour lancer EZ Flash. Insérez la disquette qui contient le dernier fichier BIOS. EZ Flash effectuera le processus de mise à jour du BIOS et redémarrera automatiquement le système une fois qu'il aura terminé.

Pour récapituler le BIOS avec crashfree BIOS 2:

Bootez le système. Si le BIOS est corrompu, l'outil de réparation automatique CrashFree BIOS 2 détectera une disquette ou un CD pour restaurer le BIOS. Insérez le CD de support pour la carte mère ou une disquette qui contient le fichier BIOS original ou le dernier fichier BIOS. Rebootez le système une fois que le BIOS sera rétabli.

5. Informations sur le CD technique

Cette carte mère supporte les systèmes d'exploitation Windows® 2000/2003 Server/XP. Installez toujours la dernière version d'OS et les mises à jour correspondantes de manière à maximiser les caractéristiques de votre hardware.

Le CD technique livré avec la carte mère contient des logiciels et de nombreux pilotes et utilisateurs qui améliorent les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le simplement dans votre lecteur CD-ROM. Si Autorun est activé dans votre ordinateur, le CD affiche automatiquement l'écran de bienvenue et les menus d'installation. Si l'écran de bienvenue n'apparaît pas automatiquement, localisez le fichier ASSETUP.EXE dans le dossier BIN du CD technique et double-cliquez dessus.
