Type de produit	Carte mère
Marque	ASUS
Modèle	P5B Deluxe
Socket CPU	LGA775 pour Intel Core 2 Extreme/Core 2 Duo/Pentium Extreme/Pentium D/Pentium 4/Celeron D
Chipset	Intel P965 / ICH8R avec technologie Intel Fast Memory Access
Bus système	1066 / 800 / 533 MHz
Mémoire	4 x DIMM DDR2, jusqu'à 8 Go non-ECC, 800/667/533 MHz, double canal

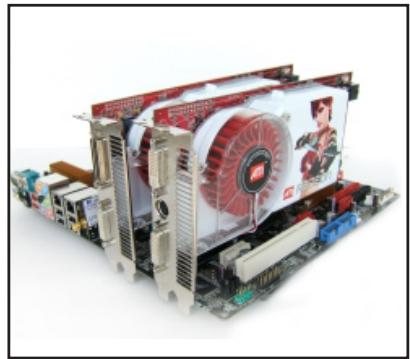

Slots d'extension	2 x PCI-E x16 (x16/x2 ou x4), 1 x PCI-E x1, 3 x PCI

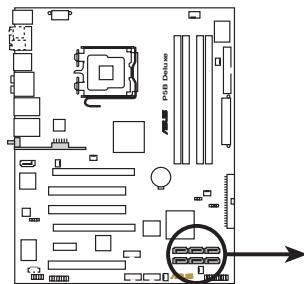

Stockage	6 x SATA 3 Gb/s (ICH8R, RAID 0/1/5/10), 1 x PATA, 1 x SATA interne, 1 x SATA externe (JMicron, RAID 0/1/JBOD)
Réseau	2 x Gigabit LAN (Marvell), AI NET2
Audio	8 canaux HD Audio (SoundMAX ADI AD1988A), S/PDIF optique/coaxial
USB	10 x USB 2.0 (4 arrière, 6 internes)
IEEE 1394	2 x ports IEEE 1394a (TI controller)
WiFi	ASUS WiFi-AP Solo (uniquement édition WiFi-AP), IEEE 802.11g/b
BIOS	8 Mo Flash AMI, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, multilingue
Format	ATX (30,5 cm x 24,5 cm)

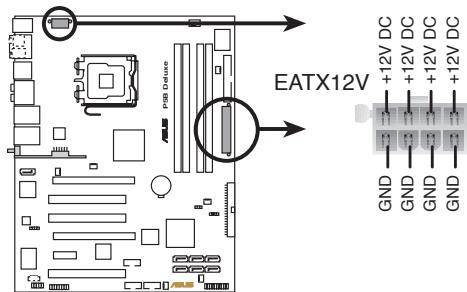

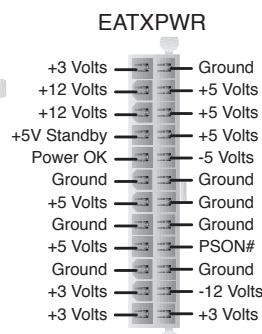

Alimentation requise	ATX 12V 2.0 (24 broches + 4/8 broches), 400 W minimum, 500-600 W pour double GPU

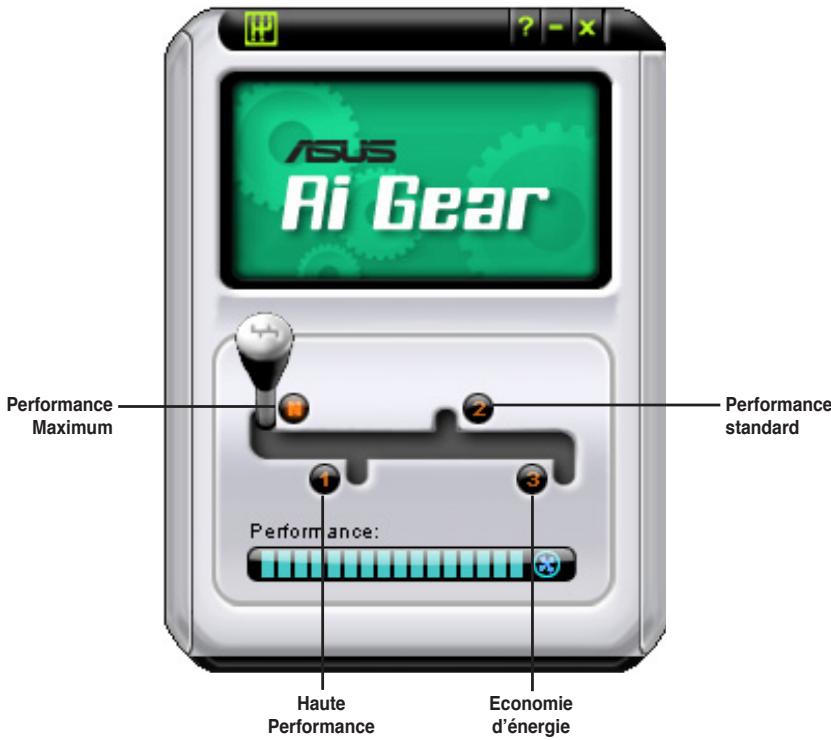

Fonctions spéciales	AI Gear, AI Nap, Q-Fan 2, caloduc passif, Stack Cool 2, AI NOS, Precision Tweaker, C.P.R.
Entretien	Débrancher l'alimentation avant intervention, utiliser un bracelet antistatique
Sécurité	Conforme FCC classe B, CE, RoHS
Accessoires inclus	Manuel, CD de pilotes, câbles SATA/IDE, I/O shield, Q-Connector, antenne WiFi (édition WiFi-AP)

FOIRE AUX QUESTIONS - P5B DLX ASUS

Quels processeurs sont compatibles avec la carte mère ASUS P5B Deluxe ?

La carte mère supporte les processeurs Intel LGA775 : Core 2 Extreme, Core 2 Duo, Pentium Extreme, Pentium D, Pentium 4 et Celeron D. Consultez la liste officielle sur le site ASUS pour la compatibilité exacte.

Quelle est la capacité mémoire maximale et quel type de RAM utiliser ?

La P5B Deluxe accepte jusqu'à 8 Go de mémoire DDR2 non-ECC en configuration double canal. Les fréquences supportées sont 800/667/533 MHz. Utilisez des modules de marques agréées listées dans le manuel.

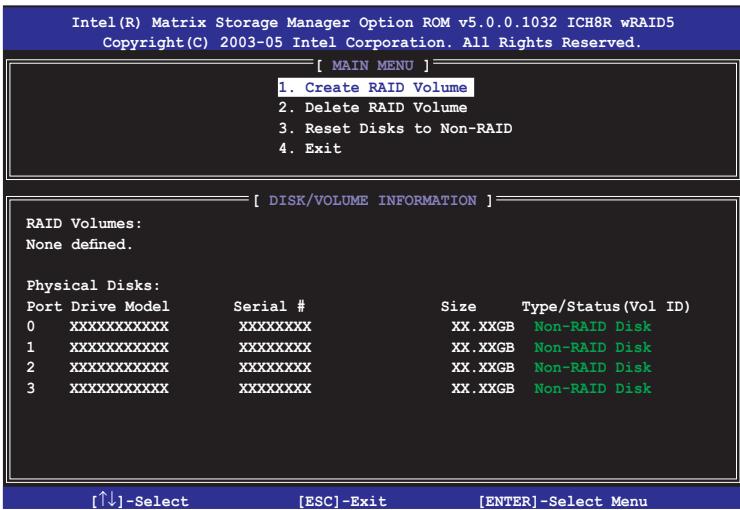

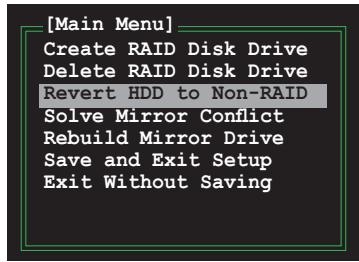

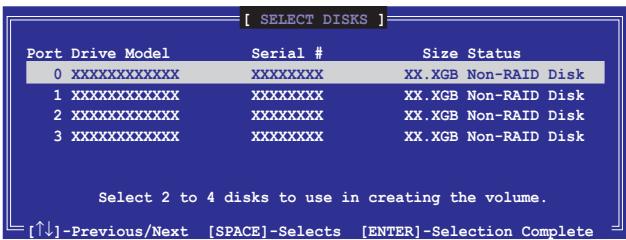

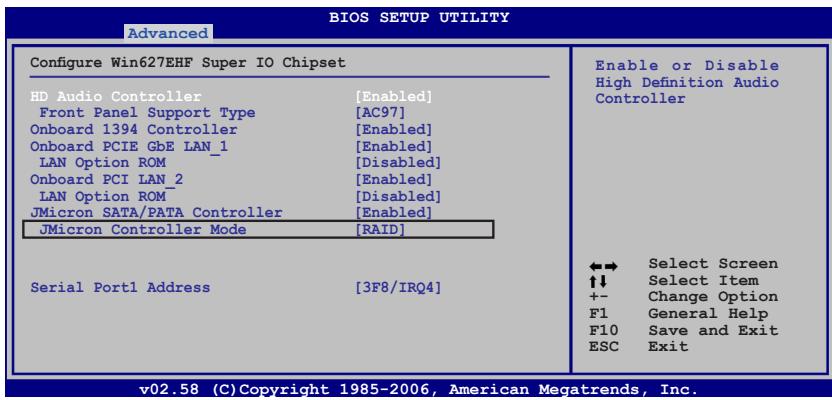

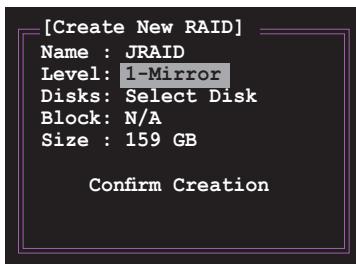

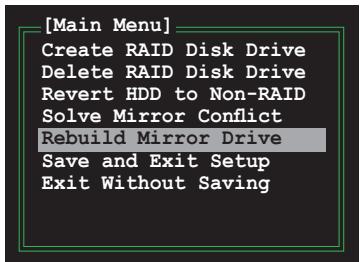

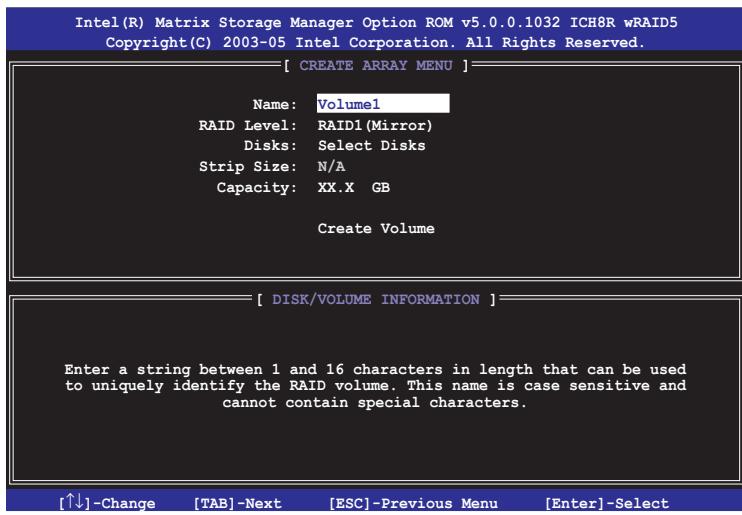

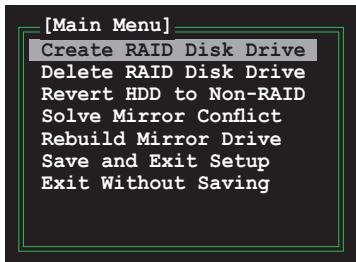

Comment configurer un RAID avec cette carte mère ?

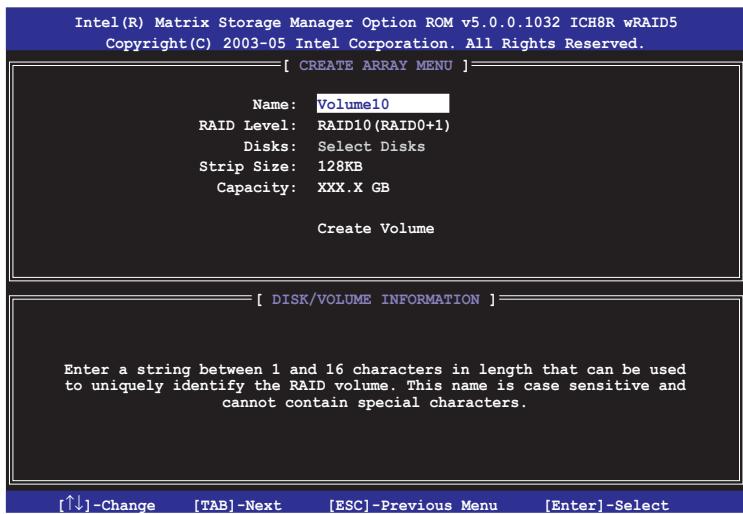

La carte dispose de deux contrôleurs RAID : Intel ICH8R pour les 6 ports SATA (RAID 0/1/5/10) et JMicron JMB363 pour un port SATA interne et externe (RAID 0/1/JBOD). Configurez le BIOS sur RAID, puis utilisez les utilitaires RAID (Ctrl+I pour Intel, Ctrl+J pour JMicron) pendant le POST pour créer les volumes.

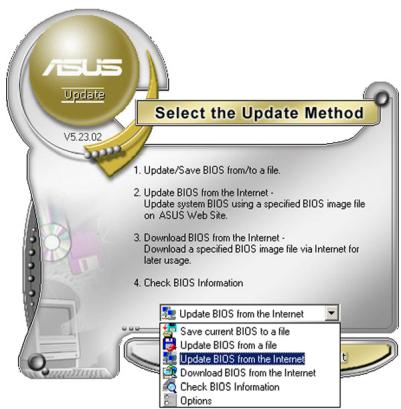

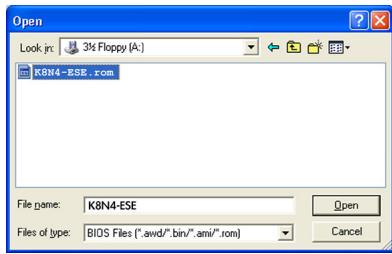

Comment mettre à jour le BIOS de la P5B Deluxe ?

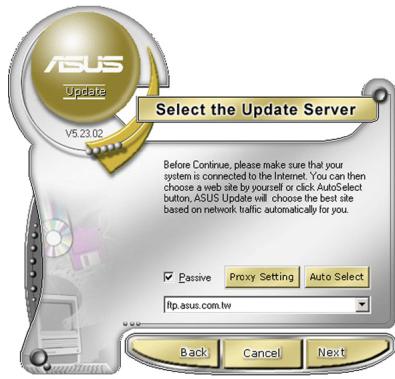

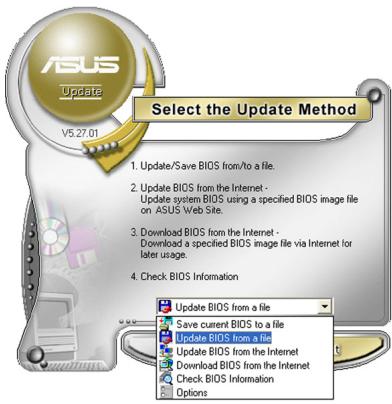

Vous pouvez utiliser ASUS Update sous Windows ou ASUS EZ Flash 2 dans le BIOS. Pour EZ Flash 2, téléchargez le fichier BIOS sur une clé USB, entrez dans le BIOS (outils menu) et lancez l'utilitaire. ASUS CrashFree BIOS 3 permet de restaurer le BIOS à partir du CD si nécessaire.

Que faire si le système ne démarre pas après un overclocking ?

La fonction C.P.R. (CPU Parameter Recall) restaure automatiquement les paramètres par défaut du BIOS après un échec de démarrage. Éteignez simplement l'ordinateur, rallumez-le, et le BIOS reviendra aux valeurs par défaut. Si cela ne fonctionne pas, utilisez le jumper CLRTC pour effacer le CMOS.

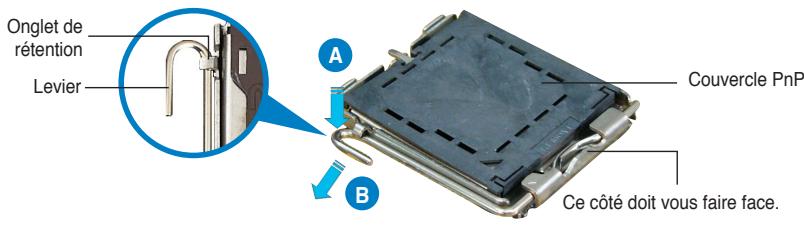

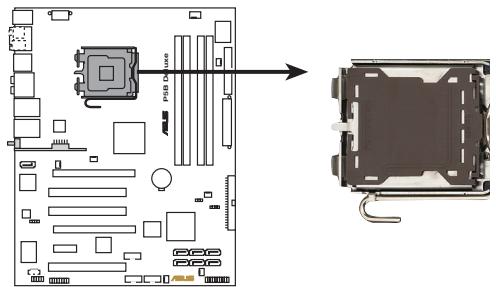

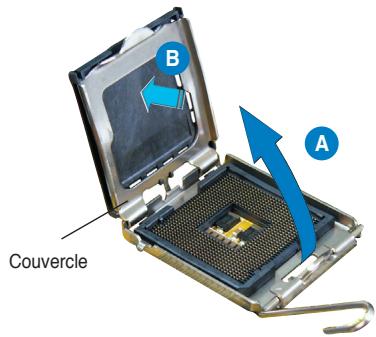

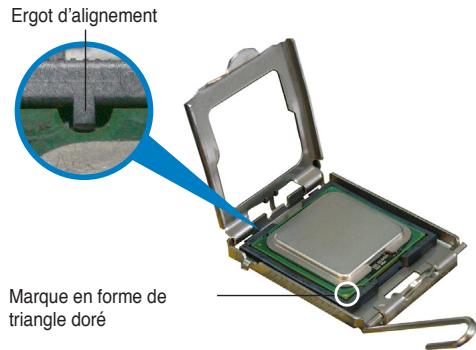

Comment installer correctement le CPU sur le socket LGA775 ?

Soulevez le levier du socket, retirez le capot de protection, alignez le triangle doré du CPU avec le coin inférieur gauche du socket, placez le CPU sans forcer, refermez la plaque et abaissez le levier. Assurez-vous que les encoches correspondent parfaitement.

Comment brancher le panneau avant du boîtier ?

Utilisez le connecteur Q-Connector fourni pour faciliter le branchement. Connectez d'abord les câbles du boîtier (alimentation, reset, LED, haut-parleur) sur le Q-Connector, puis insérez celui-ci sur le connecteur système panel (20 broches) de la carte mère.

Quelle alimentation est recommandée pour la P5B Deluxe ?

Il est conseillé d'utiliser une alimentation ATX 12V 2.0 (ou supérieure) de 400 W minimum. Pour un système avec deux cartes graphiques PCI Express x16, prévoyez 500-600 W. Les connecteurs d'alimentation sont un 24 broches principal et un 4/8 broches ATX 12V pour le CPU.

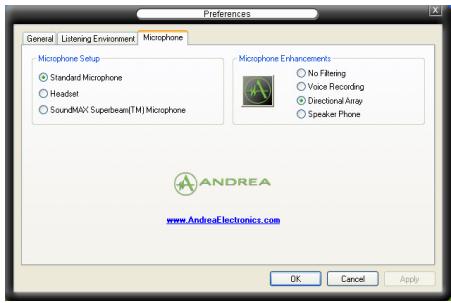

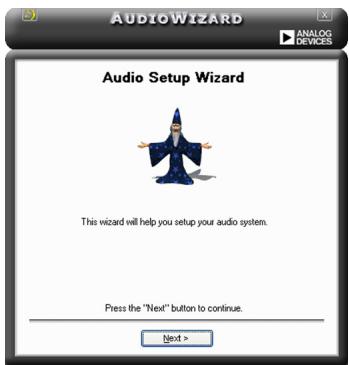

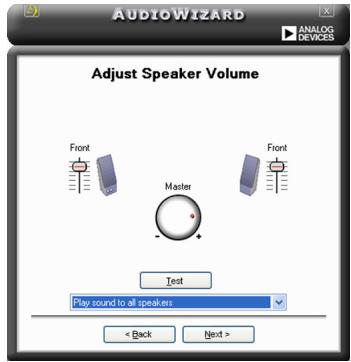

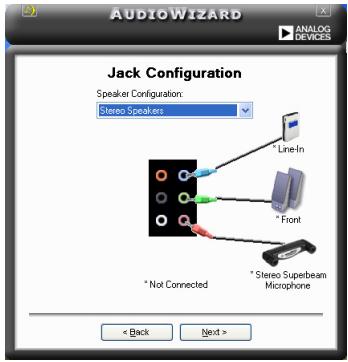

Comment activer le son 8 canaux ?

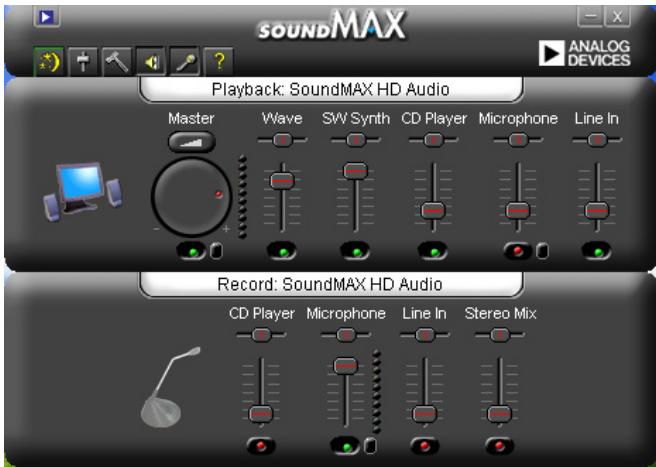

Connectez vos enceintes aux ports audio arrière selon la configuration 2/4/6/8 canaux (voir tableau dans le manuel). Installez les pilotes SoundMAX depuis le CD. Dans le panneau de configuration audio, sélectionnez le mode 8 canaux et configurez les jacks via l'utilitaire Audio (Jack-Retasking).

Où trouver les pilotes pour Windows ?

Les pilotes se trouvent sur le CD de support fourni avec la carte mère. Insérez le CD, le menu d'installation automatique apparaît. Les pilotes incluent ceux pour le chipset, l'audio, le LAN, le RAID, etc. Vous pouvez aussi télécharger les dernières versions sur le site ASUS (www.asus.com).

MODE D'EMPLOI P5B DLX ASUS

Copyright © 2006 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUEL" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ÊTRE LIMITÉ LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYÉS OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES DE TOUT DOMMAGE INDIRECT, SPÉCIAL, SECONDAIRE OU CONSÉCUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNÉES, INTERRUPTION DE COMMERCE ET ÉVÉNEMENTS SEMBLABLES), MÊME SI ASUS A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES PROVENANT DE TOUT DÉFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPÉCIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES À CHANGEMENT À TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITÉ POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAÎTRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

Notes vii

Informations sur la sécurité VIII

À propos de ce guide ix

P5B Deluxe : les caractéristiques en bref xi

Chapitre 1: Introduction au produit

1.1 Bienvenue 1-1 1.2 Contenu de la boîte 1-1 1.3 Fonctions spéciales 1-2

1.3.1 Points forts du produit 1-2 1.3.2 Fonctions ASUS AI Lifestyle 1-4 1.3.3 Fonctions spéciales ASUS 1-7 1.3.4 Fonctions d'overclocking intelligent ASUS 1-7

Chapitre 2: Informations sur le matériel

2.1 Avant de commencer 2-1 2.2 Vue générale de la carte mère 2-2

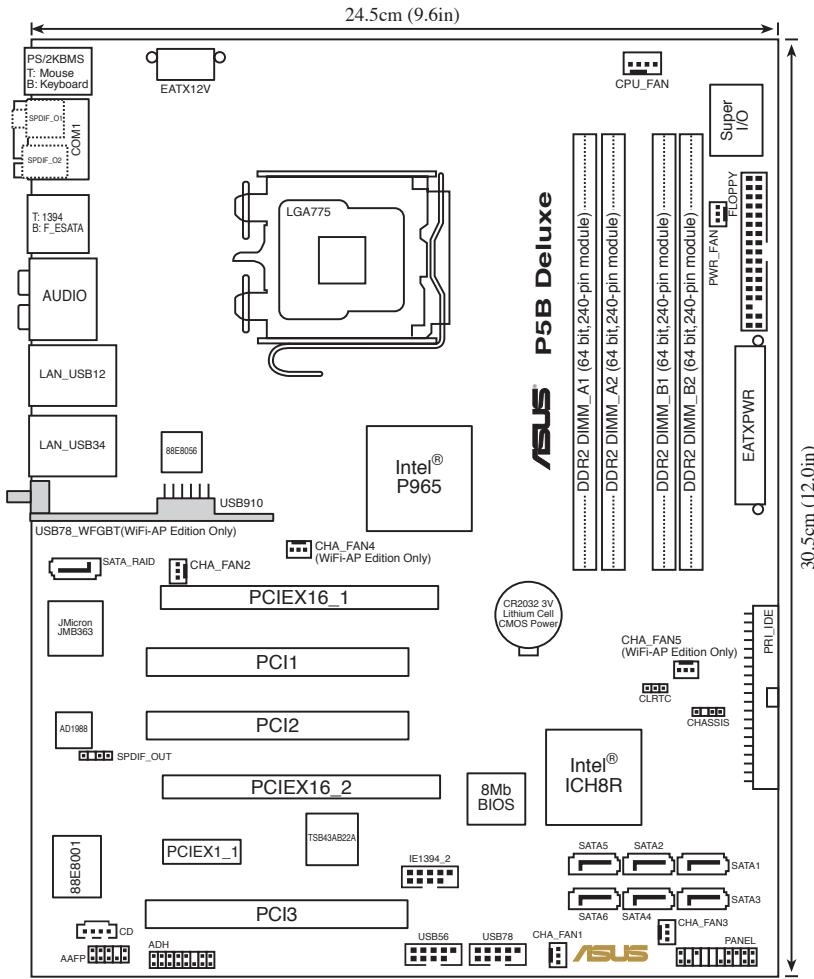

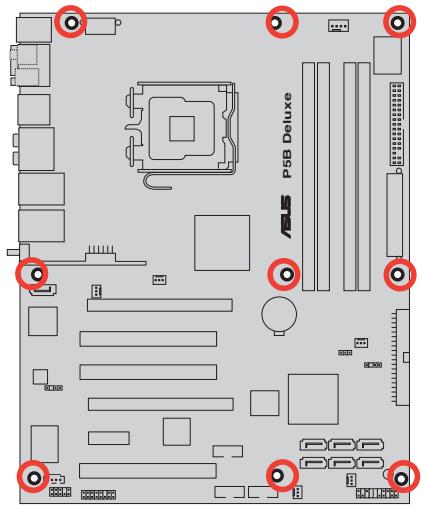

2.2.1 Orientation de montage 2-2 2.2.2 Pas de vis 2-2 2.2.3 Layout de la carte mère 2-3 2.2.4 Contenu du layout 2-4

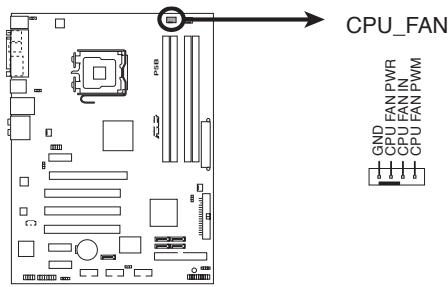

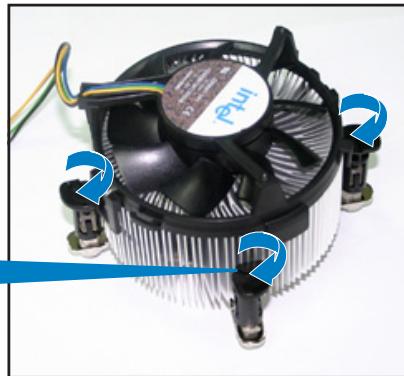

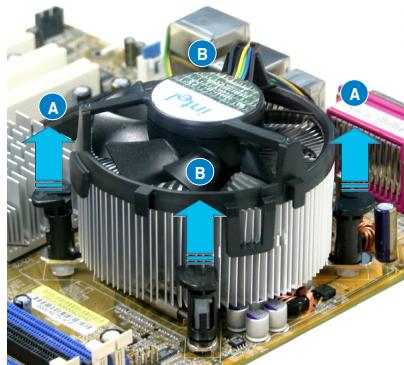

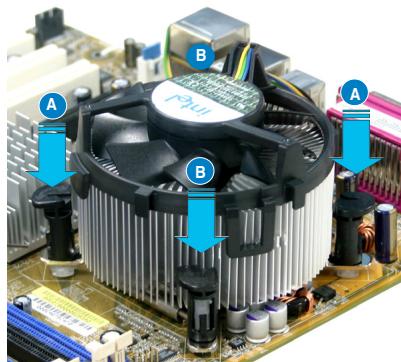

2.3.1 Installer le CPU 2-7 2.3.2 Installer l'ensemble ventilateur-dissipateur 2-9 2.3.3 Déinstaller l'ensemble ventilateur-dissipateur 2-11

2.4 Mémoire système 2-13

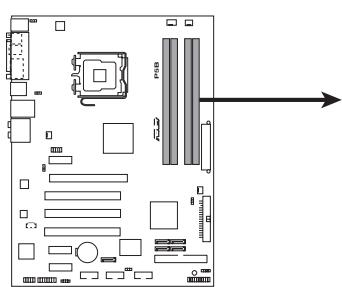

2.4.1 Vue générale 2-13 2.4.2 Configurations mémoire 2-13 2.4.3 Installer une DIMM 2-17 2.4.4 Retirer une DIMM 2-17

2.5 Slots d'extension 2-18

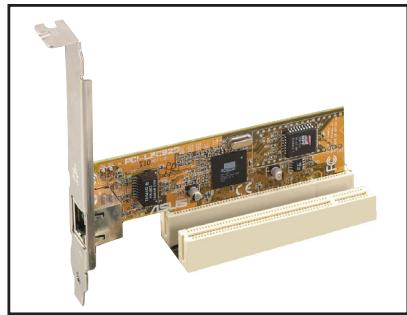

2.5.1 Installer une carte d'extension 2-18 2.5.2 Configurer une carte d'extension 2-18 2.5.3 Assignment d'IRQ 2-19 2.5.4 Slots PCI 2-20 2.5.5 Slot PCI Express x1 2-20 2.5.6 Slots PCI Express x16 2-20

Table des matières

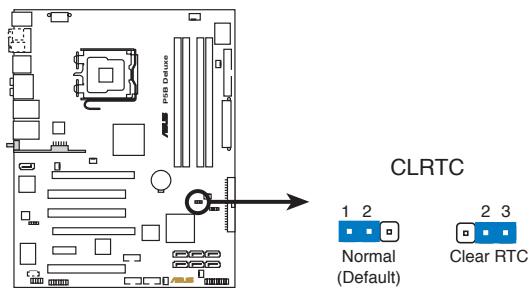

2.6 Jumper 2-22 2.7 Connecteurs 2-23

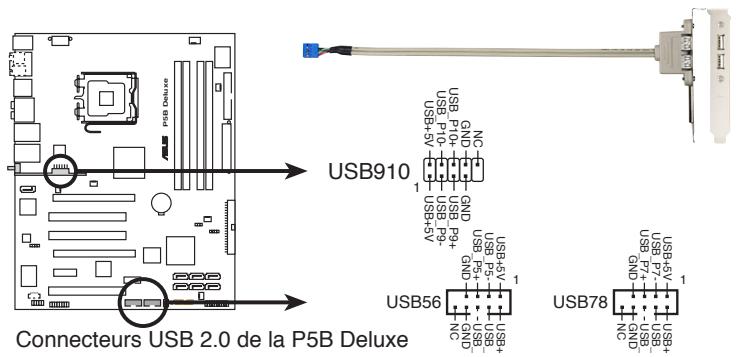

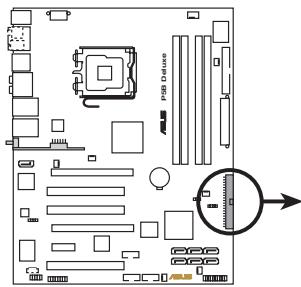

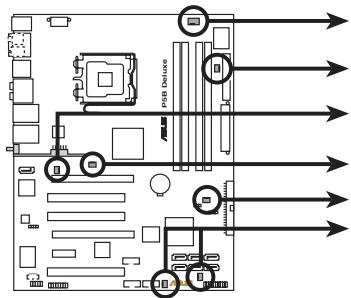

2.7.1 Connecteurs arrières 2-23 2.7.2 Connecteurs internes 2-26 2.7.3 Installer le ventilateur optionnel 2-37

Chapitre 3 : Démarrer

3.1 Démarrer pour la première fois 3-1 3.2 Éteindre l'ordinateur 3-2

3.2.1 Utiliser la fonction d'arrêt de l'OS 3-2 3.2.2 Utiliser la double fonction de l'interrupteur d'alimentation 3-2

Chapitre 4 : Le BIOS

4.1 Gérer et mettre à jour le BIOS 4-1

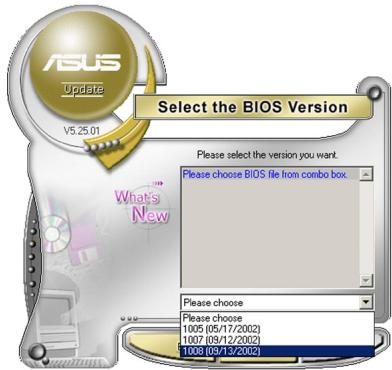

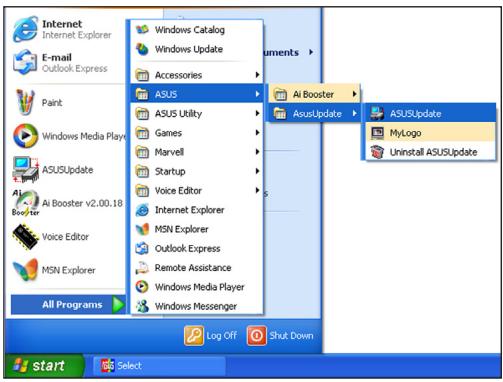

4.1.1 Utilitaire ASUS Update 4-1 4.1.2 Créer une disquette de boot 4-4 4.1.3 Utiliser ASUS EZ Flash 2 4-5 4.1.4 Utilitaire AFUDOS 4-6 4.1.5 Utilitaire ASUS CrashFree BIOS 3 4-8

4.2 La configuration du BIOS 4-9

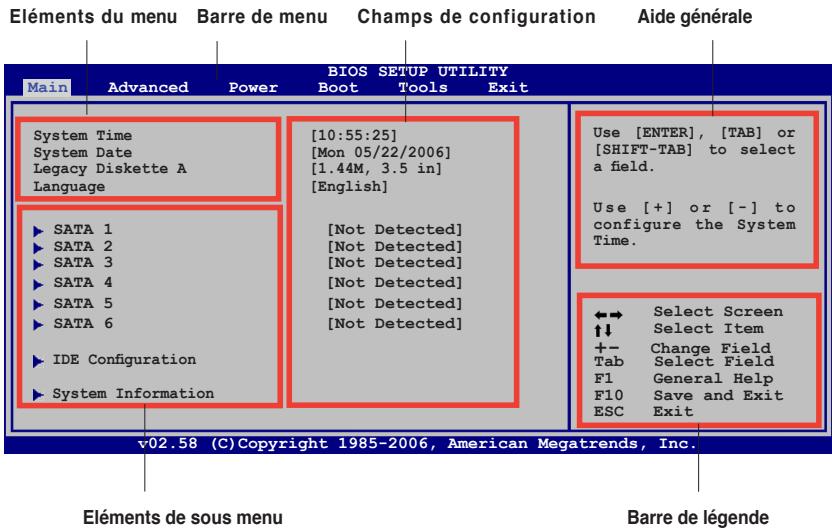

4.2.1 L'écran de menu du BIOS 4-10 4.2.2 Barre des menus 4-11 4.2.3 Barre de légende 4-12 4.2.4 Éléments des menus 4-12 4.2.5 Éléments des sous-menus 4-12 4.2.6 Champs de configuration 4-12 4.2.7 Fenêtre contextuelle 4-13 4.2.8 Aide générale 4-13

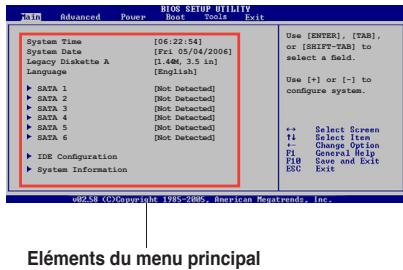

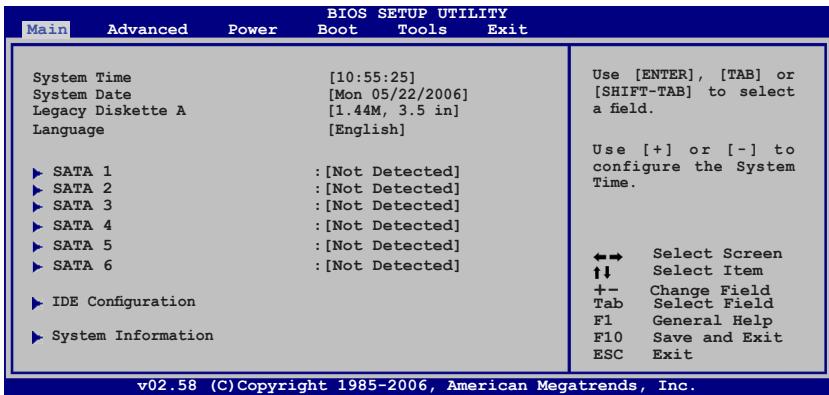

4.3 Main menu (Menu Principal) 4-14

4.3.1 System Time 4-12 4.3.2 System Date 4-12 4.3.3 Legacy Diskette A 4-12 4.3.4 Language 4-12 4.3.5 SATA 1-6 4-13

Table des matières

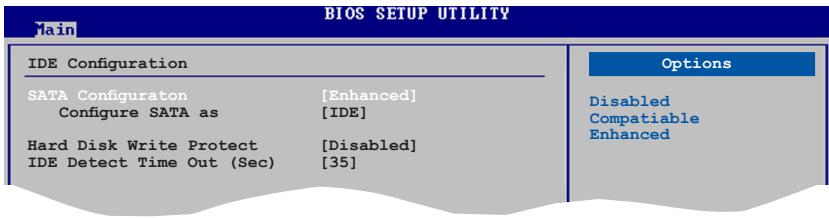

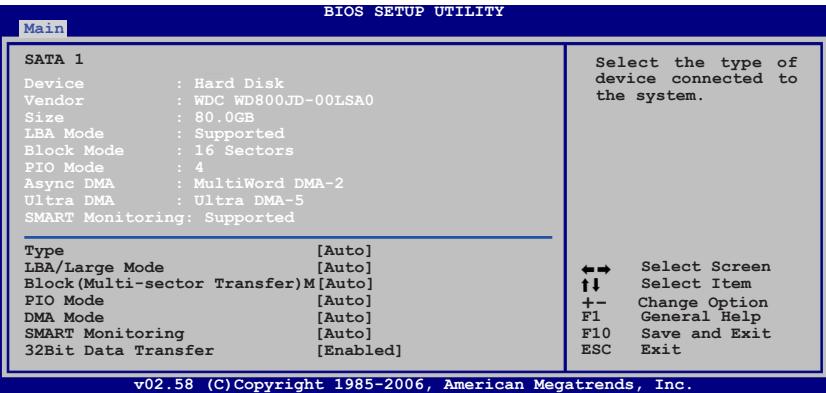

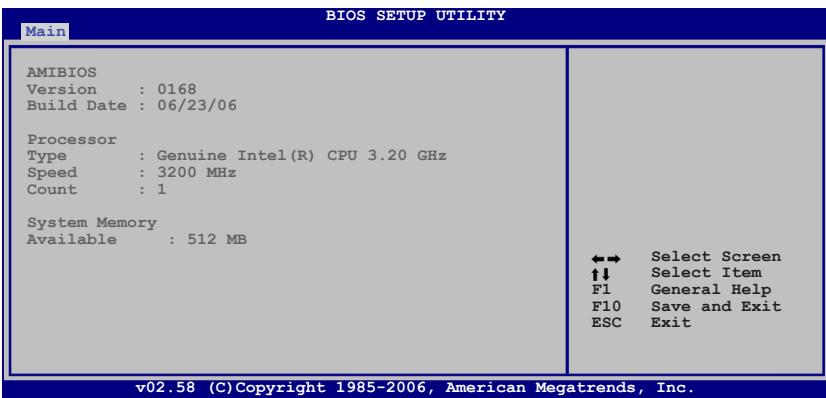

4.3.6 IDE Configuration 4-14 4.3.7 System Information 4-15

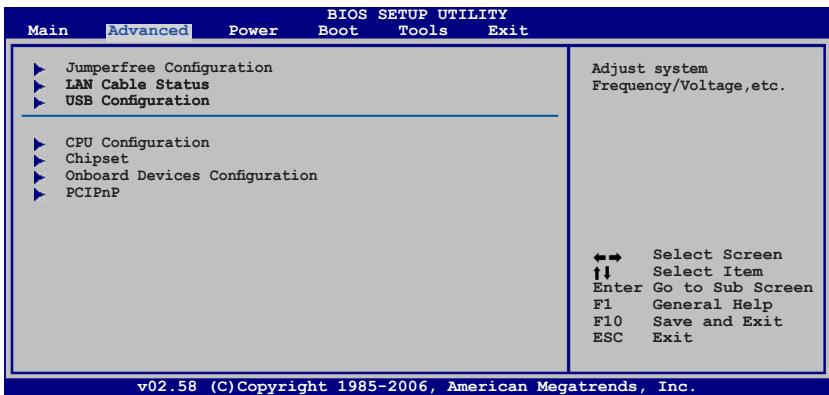

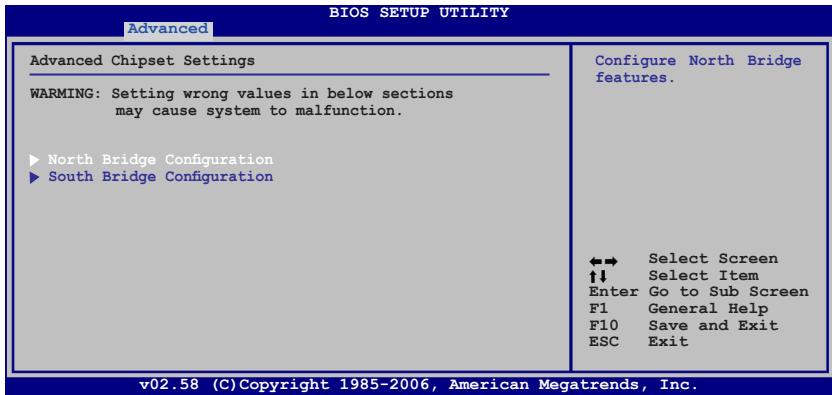

4.4 Advanced menu (Menu Avancé) 4-16

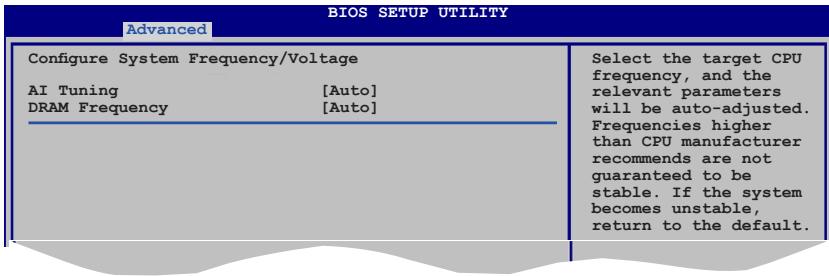

4.4.1 JumperFree Configuration 4-16 4.4.2 LAN Cable Status 4-19 4.4.3 USB Configuration 4-20 4.4.4 CPU Configuration 4-21 4.4.5 Chipset 4-22 4.4.6 Onboard Device Configuration 4-24 4.4.7 PCI PnP 4-25

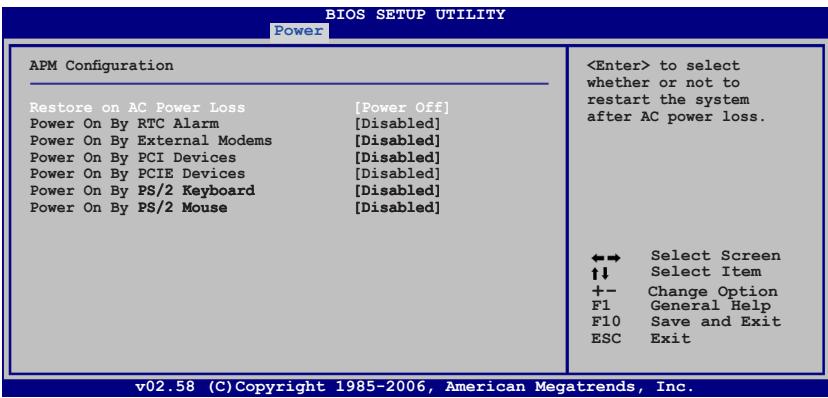

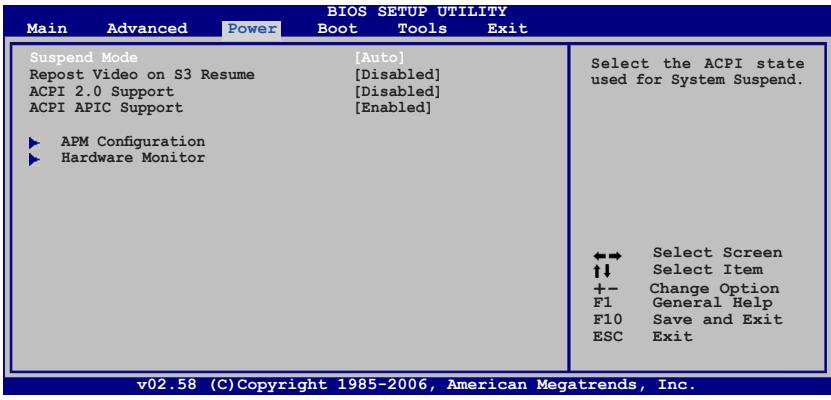

4.5 Power menu (Menu Alimentation) 4-26

4.5.1 Suspend Mode 4-26 4.5.2 Repost Video on S3 Resume 4-26 4.5.3 ACPI 2.0 Support 4-26 4.5.4 ACPI APIC Support 4-26 4.5.5 APM Configuration 4-27 4.5.6 Hardware Monitor 4-28

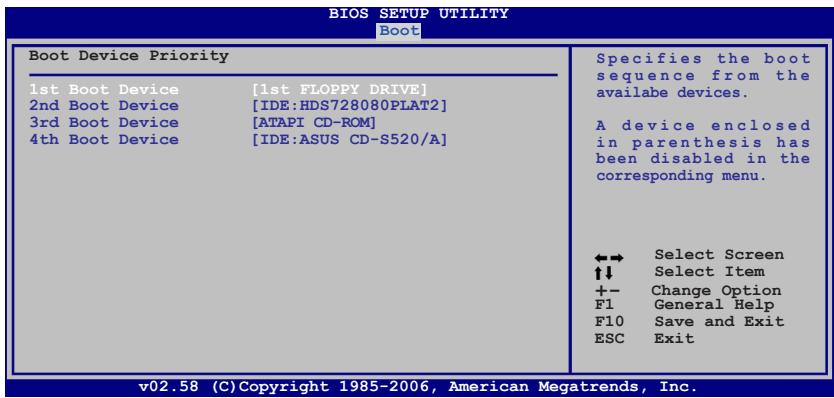

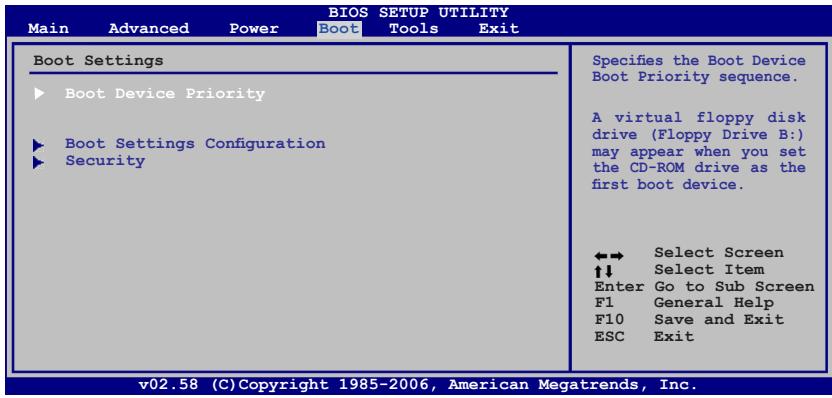

4.6 Boot menu (Menu Boot) 4-30

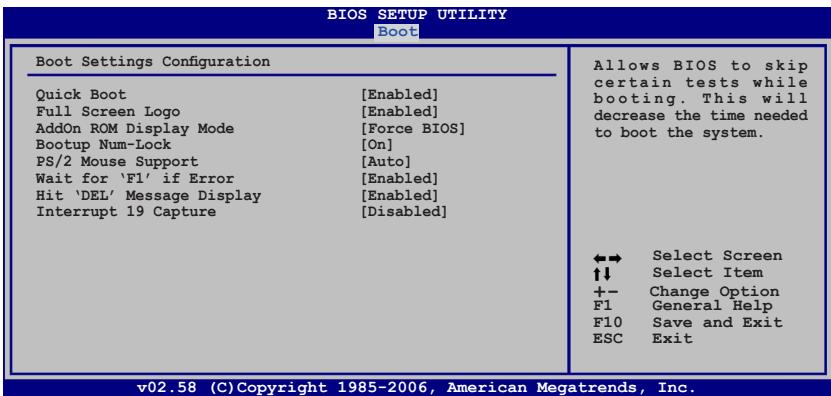

4.6.1 Boot Device Priority 4-30 4.6.2 Boot Settings Configuration 4-31 4.6.3 Security 4-33

4.7 Tools menu (Menu Outils) 4-35

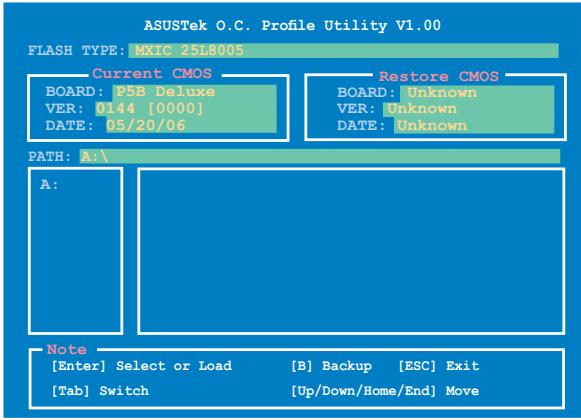

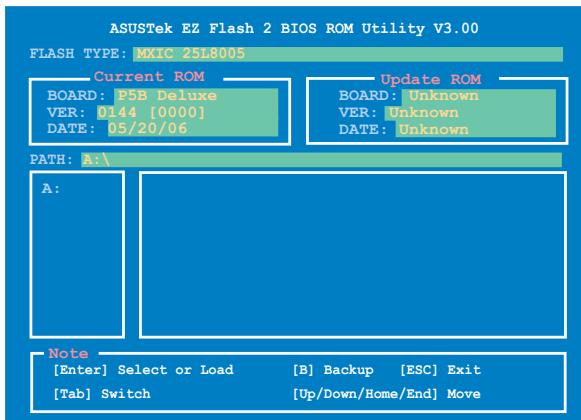

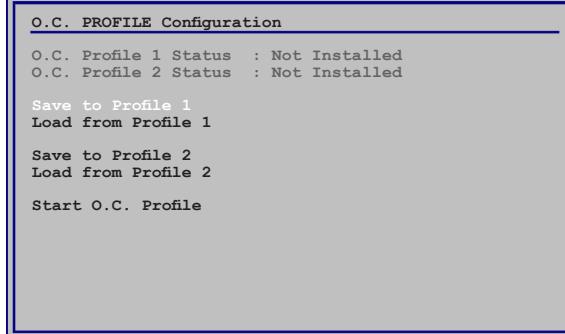

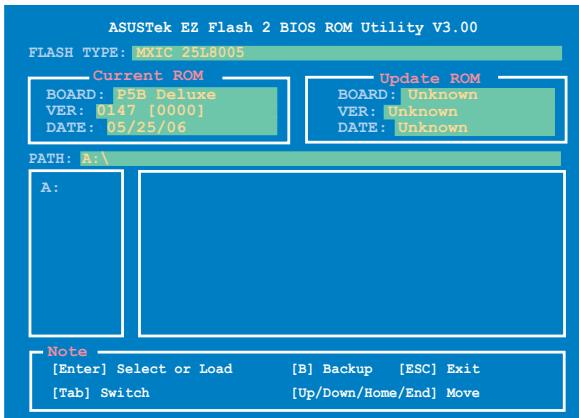

4.7.1 ASUS EZ Flash 2 4-35 4.7.2 ASUS O.C. Profile 4-36

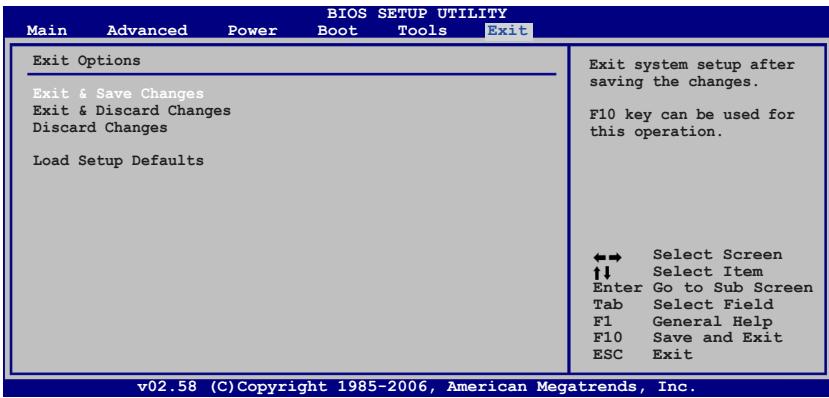

4.8 Menu Sortie 4-37

Chapitre 5 : Support logiciel

5.1 Installer un système d'exploitation 5-1

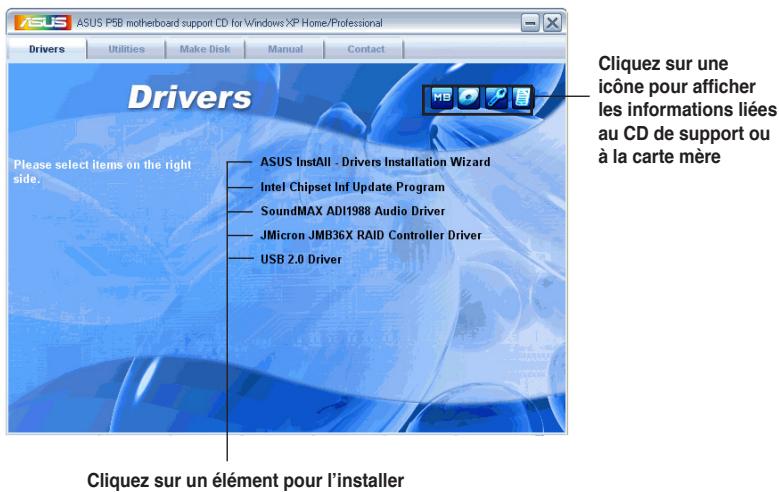

5.2 Informations du CD de support 5-1

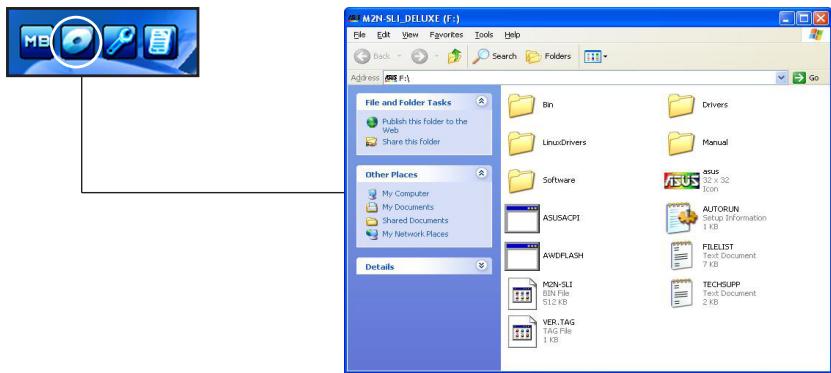

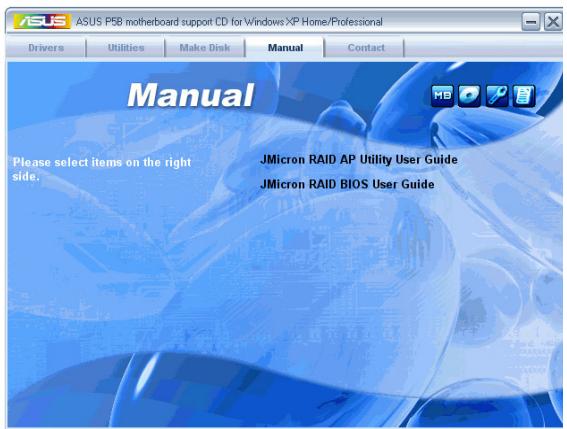

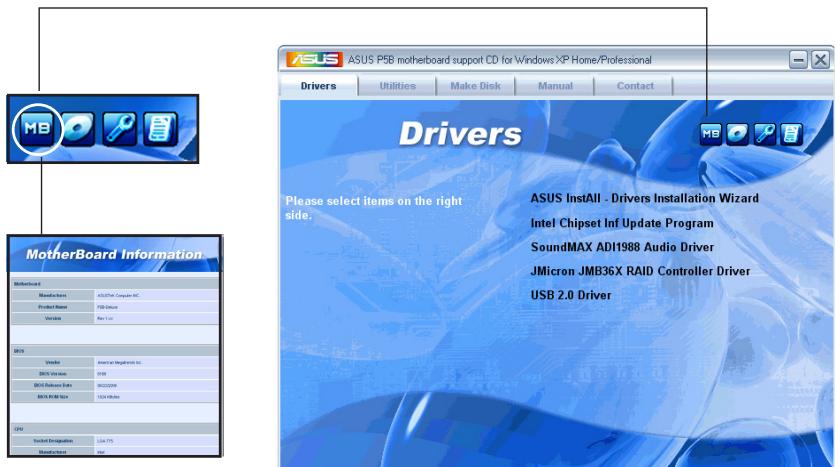

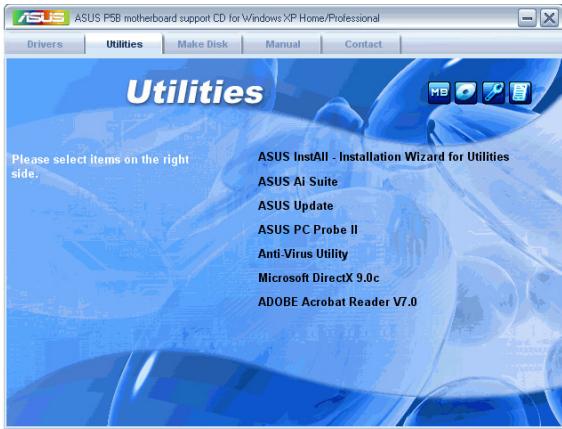

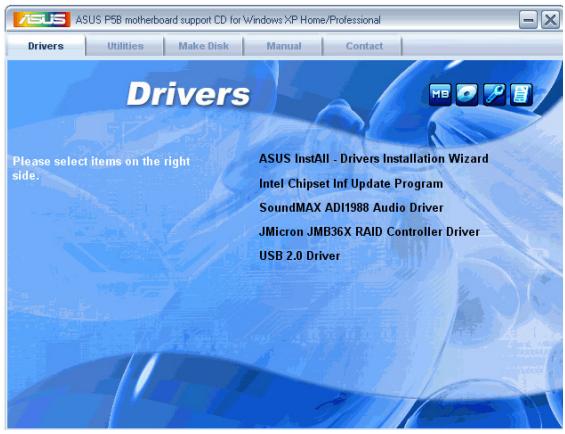

5.2.1 Lancer le CD de support 5-1 5.2.2 Menu Drivers 5-2 5.2.3 Menu Utilities 5-3 5.2.4 Menu Make disk 5-4 5.2.5 Menu Manuals 5-5 5.2.6 Contacts ASUS 5-5 5.2.7 Autres informations 5-6

Table des matières

5.3 Informations sur les logiciels 5-8

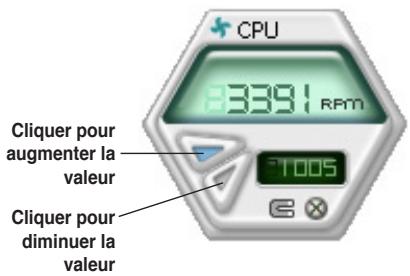

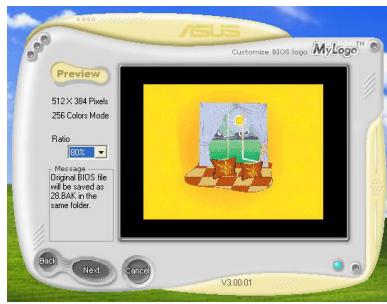

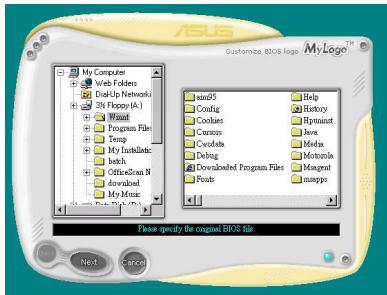

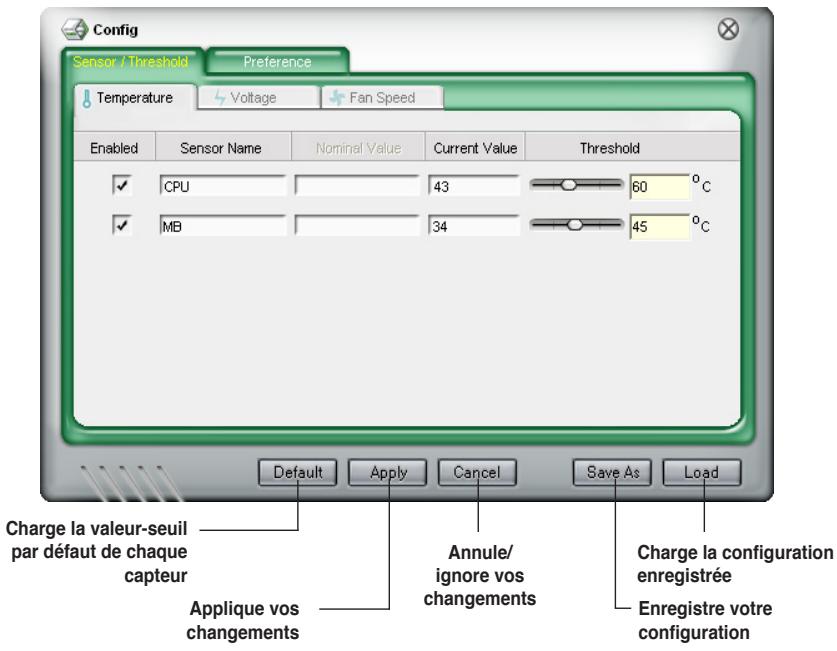

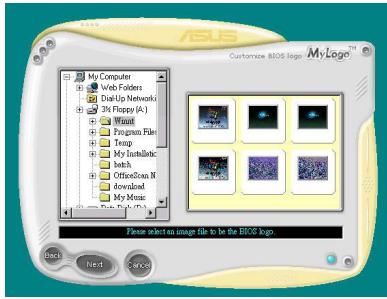

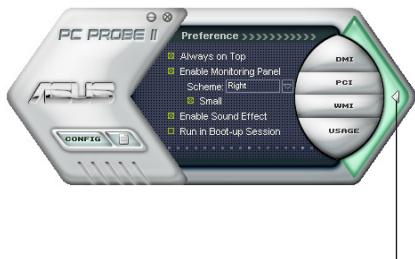

5.3.1 ASUS MyLogo2™ 5-8 5.3.2 AI NET2 5-10 5.3.3 PC Probe II 5-11 5.3.4 ASUS Ai Suite 5-17 5.3.5 ASUS Ai Gear 5-19 5.3.6 ASUS Ai Nap 5-20 5.3.7 ASUS Ai N.O.S. 5-21 5.3.8 ASUS Q-Fan 5-22 5.3.9 ASUS Ai Booster 5-23 5.3.10 Utilitaire SoundMAX® High Definition Audio 5-24

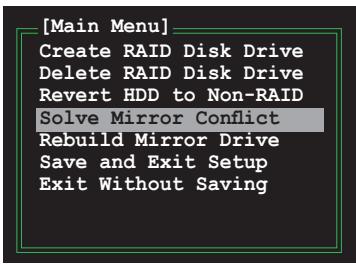

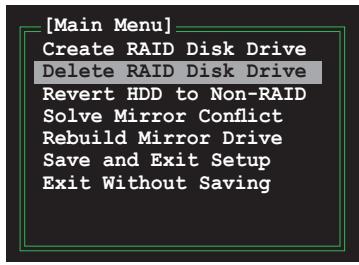

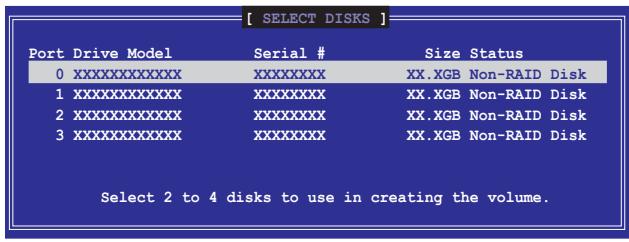

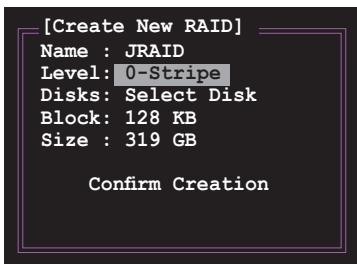

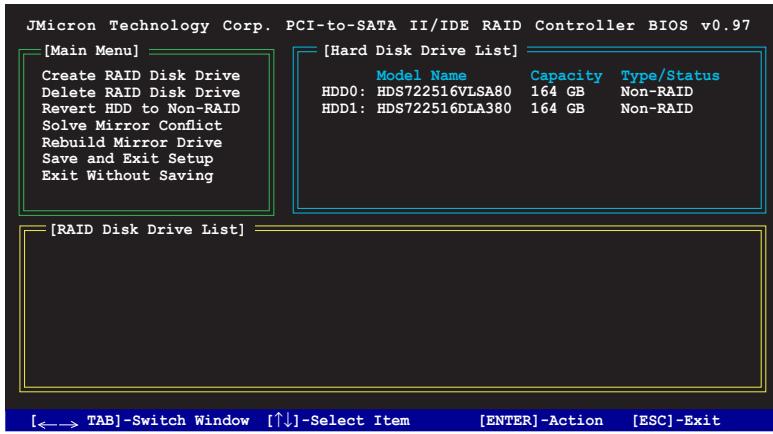

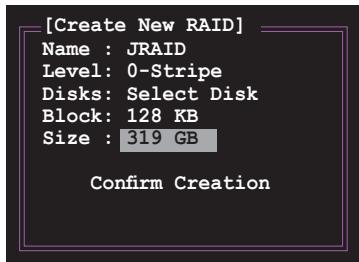

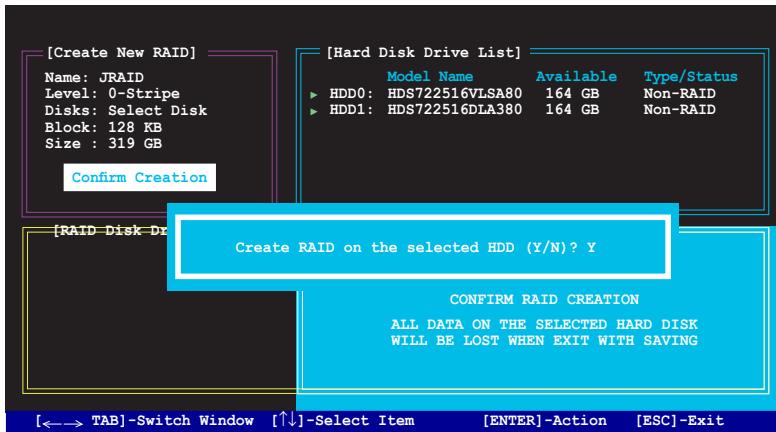

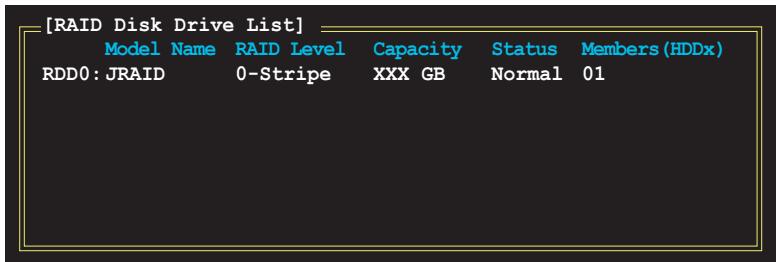

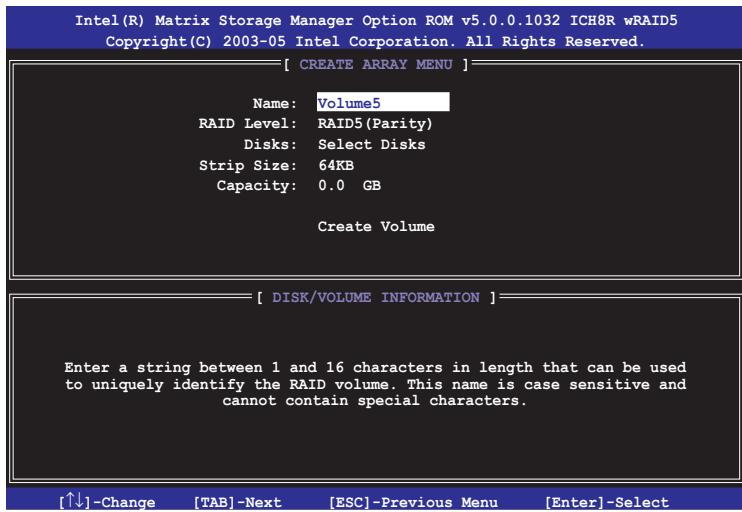

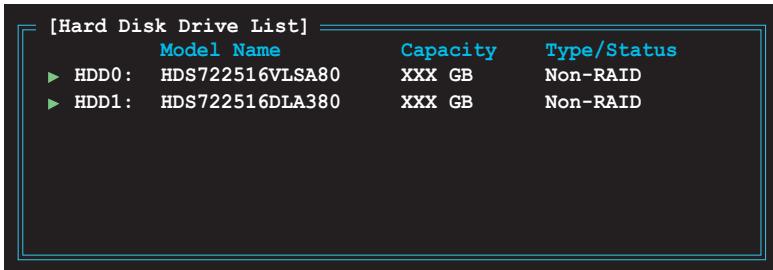

5.4 Configurations RAID 5-29

5.4.1 Installer des disques durs Serial ATA 5-30 5.4.2 Configuration RAID Intel 5-30 5.4.3 Configuration RAID JMicron 5-38

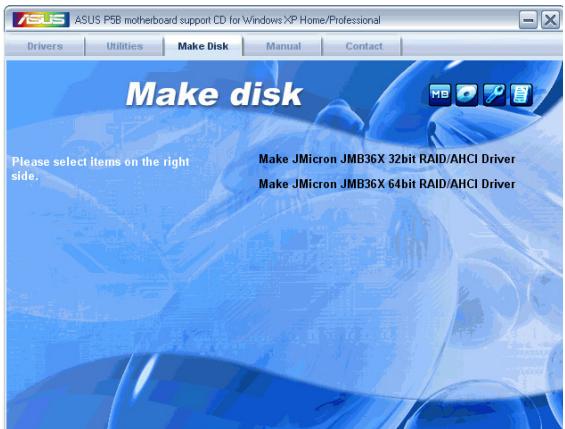

5.5 Créer une disquette du pilote RAID/SATA 5-46

5.5.1 Créer une disquette du pilote RAID/SATA sans passer par l'OS 5-46 5.5.2 Créer une disquette du pilote RAID/SATA via l'OS 5-46

Appendice : Fonctions du CPU

A.1 Intel® EM64T A-1

A.2 Enhanced Intel SpeedStep® Technology (EIST) A-1

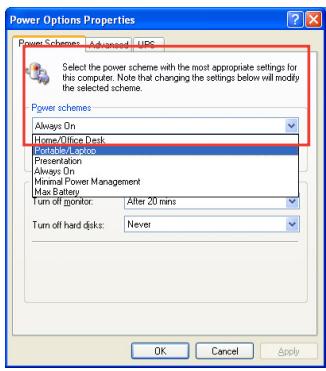

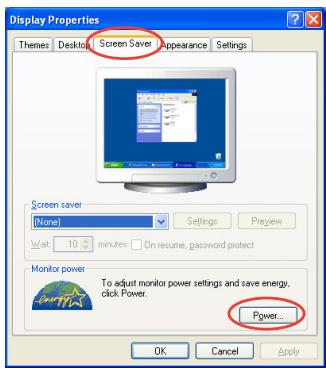

A.2.1 Configuration requise A-1 A.2.2 Utiliser la technologie EIST A-2

A.3 Technologie Intel® Hyper-Threading A-3

Notes

Rapport de la Commission fédérale des communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux deux conditions suivantes :

• Ce dispositif ne peut pas causer d'interférence nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, y compris toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions du fabricant, peut causer des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti qu'une interférence ne se produira pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en éteignant puis en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception. Augmentez la distance entre l'équipement et le récepteur. Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.

L'utilisation de câbles blindés pour le raccordement du moniteur à la carte graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou modifications apportés à cette unité sans l'approbation expresse de la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser cet équipement.

Rapport du Département canadien des communications

Cet appareil numérique ne dépasse pas les limites de classe B en matière d'émissions de bruits radioélectriques par les appareils numériques, conformément aux règlements sur les interférences radioélectriques établis par le ministère des Communications du Canada.

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Informations de sécurité

Sécurité électrique

Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise de courant avant de toucher au système. - Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles d'alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un périphérique. - Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés. - Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre. - Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n'en êtes pas certain, contactez votre fournisseur électrique local. - Si l'alimentation est cassée, n'essayez pas de la réparer vous-même. Contactez votre revendeur.

Sécurité pour les manipulations

• Avant d'installer la carte mère et d'y ajouter des périphériques, prenez le temps de lire tous les manuels livrés dans la boîte.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les courts-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des sockets et de la circuiterie.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous avez des problèmes techniques avec votre produit, contactez un technicien qualifié ou appelez votre revendeur.

Le symbole représentant une poubelle à roues barrée indique que le produit (équipement électrique et électronique) ne doit pas être déposé à la décharge publique. Veuillez consulter les dispositions de votre localité concernant les produits électroniques.

À propos de ce guide

Ce guide de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Comment ce guide est organisé

Ce guide contient les sections suivantes :

• Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctions de la carte et les nouvelles technologies qu'elle supporte.

• Chapitre 2 : Informations sur le matériel

Ce chapitre dresse la liste des procédures de configuration du matériel que vous devrez effectuer quand vous installerez les composants de l'ordinateur. Ceci inclut une description des interrupteurs, des jumpers et des connecteurs de la carte mère.

• Chapitre 3 : Démarrage

Ce chapitre décrit la série de démarrage, les messages vocaux du POST, et les différentes manières d'arrêter le système.

Chapitre 4 : Le BIOS

Ce chapitre explique comment changer les paramètres système via les menus du BIOS. Une description détaillée des paramètres du BIOS est également fournie.

• Chapitre 5 : Support logiciel

Ce chapitre décrit le contenu du CD de support fourni avec la carte mère.

Appendice : Fonctions du CPU

L'appendice décrit les fonctions et technologies du CPU que la carte mère supporte.

Où obtenir plus d'informations

Référez-vous aux sources suivantes pour obtenir des informations additionnelles, et les mises à jour du produit et des logiciels.

1. Sites Web d'ASUS

Les sites Web d'ASUS fournissent des informations actualisées sur les produits matériels et logiciels d'ASUS. Se référer aux contacts ASUS.

1. Documentation supplémentaire

La boîte de votre produit peut contenir de la documentation supplémentaire, tels que des coupons de garantie, qui ont pu être rajoutés par votre revendeur. Ces documents ne font pas partie de la boîte standard.

Conventions utilisées dans ce guide

Pour être sûr que vous procédiez à certaines tâches correctement, retenez les symboles suivants, utilisés tout au long de ce guide.

DANGER/AVERTISSEMENT : Information vous évitant de vous blesser lorsque vous effectuez une tâche.

ATTENTION : Information vous évitant d'endommager les composants lorsque vous effectuez une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre afin de mener à bien une tâche.

NOTE : Astuces et informations additionnelles pour vous aider à mener à bien une tâche.

Typographie

Texte en gras

Indique qu'il y a un menu ou un élément à sélectionner.

Texte en italique

Utilisé pour mettre en valeur un mot ou une phrase.

Le nom d'une touche placé entre deux chevrons indique que vous devez presser la touche en question.

Par exemple : <Entrée> signifie que vous devez presser la touche Entrée.

Si vous devez presser deux, voire plusieurs, touches simultanément, les noms des touches sont reliés par un signe plus (+).

Par exemple :

Commande

Signifie que vous devez taper la commande telle qu'elle apparaît, puis fournir l'élément demandé ou la valeur placée entre les parenthèses.

Par exemple : Au prompt DOS, tapez la ligne de commande :

format a:

P5B Deluxe : les caractéristiques en bref

CPU	Socket LGA775 pour processeurs Intel® Core™ 2 Extreme/ Core™ 2 Duo/ Pentium® Extreme/ Pentium® D/ Pentium® 4/ Celeron® DCompatible avec les processeurs Intel® 05B/05A et 06B Compatible avec la technologie Intel® Hyper-Threading * Visitez www.asus.com pour la liste des CPU Intel® supportés
Chipset	Intel® P965 / ICH8R doté de la technologie Intel® Fast Memory Access
Bus système	1066 / 800 / 533 MHz
Mémoire	4 x DIMM supportant jusqu'à 8Go de mémoire unbuffered non-ECC DDR2 800 / 667 / 533 MHz Architecture mémoire Dual-Channel * Visitez www.asus.com ou au manuel de l'utilisateur pour la liste Memory QVL (Liste des fabricants agrêés)
Slots d'extension	2 x PCI-E x16 (bleu en mode x16, noir en mode x2 ou x4) 1 x PCI-E x1 (mode x1 ou désactivé) 3 x PCI 2.2
Stockage	Southbridge - 6 x ports SATA 3.0 Go/s - La technologie Intel Matrix Storage supporte RAID 0, 1, 5 et 10. Les contrôleurs PATA/SATA JMicron® JMB363 supporte : - 1 x UltraDMA 133/100/66 pour 2 périhériques PATA - 1 x port SATA 3.0 Go/s interne - 1 x port SATA 3.0 Go/s externe (SATA On-the-Go) - SATA RAID 0, 1 et JBOD
LAN	Deux contrôleurs LAN Gigabit supporting AI NET2 Contrôleurs LAN Gigabit PCI et PCI-E Marvell®

P5B Deluxe : les caractéristiques en bref

Audio	CODEC audio 8 canaux SoundMAX® ADI AD1988A - Supporte les technologies Jack-Sensing, Enumeration, Multi-streaming et Jack-Retasking - Ports S/PDIF Out coaxial / optique à l'arrière - ASUS Noise Filter - ASUS Array Mic - DTS Connect™

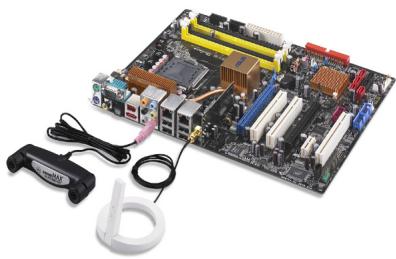

Réseau sans fil (Uniquement Edition WiFi-AP)	ASUS WiFi-AP Solo IEEE 802.11g 54 Mbps, rétro-compatible avec IEEE 802.11b 11 Mbps - Mode Point d'Accès logiciel - Moe Station : Modes Infrastructure et Ad-Hoc
IEEE 1394	Le contrôleTI® 1394a supporte 2 x ports IEEE 1394a (un à mi-carte; un à l'arrière)
USB	10 x ports USB2.0 (6 ports à mi-carte, 4 ports à l'arrière; 8 ports en Edition WiFi-AP)
Fonctions inédites ASUS Lifestyle	ASUS Quiet Thermal Solution: - ASUS AI Gear - ASUS AI Nap - ASUS 8-Phase Power Design - ASUS Fanless Design: Solution Heat-pipe (Caloduc) - ASUS Fanless Design: Stack Cool 2 - ASUS Q-Fan 2 - Ventilateur ASUS optionnel uniquement pour refroidissement liquide ou passif ASUS Crystal Sound: - ASUS Noise Filter - ASUS Array Mic ASUS EZ DIY: - ASUS Q-Connector - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - LED d'alimentation ASUS ASUS WiFi®Home (Uniquement Edition WiFi-AP): - ASUS WiFi-AP Solo

(continue à la page suivante)

P5B Deluxe : les caractéristiques en bref

Fonctions d'overclocking exclusives ASUS	Outils d'overclocking intelligents: - AI NOS™ (Non-delay Overclocking System) - AI Overclocking (modificateur de CPU intelligent) - ASUS PEG Link (réglage automatique des performances pour cartes cartes graphiques) - Utilitaire ASUS AI Booster
	Precision Tweaker : - vCore : Voltage du CPU ajustable par incrément de 0.00625V - vDIMM: Contrôle en13 étapes du voltage de la DRAM - vChipset: Contrôle en 4 étapes du voltage du chipset SFS (Stepless Frequency Selection) - Ajustement du FSB de 100MHz à 400MHz par incrément de 1MHz - Ajustement de la mémoire de 533MHz à 1066MHz - Ajustement de la fréquence PCI Express de 100MHz à 150MHz par incrément de 1MHz
	Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall)
Autres fonctions	ASUS MyLogo 2 BIOS Multilingue

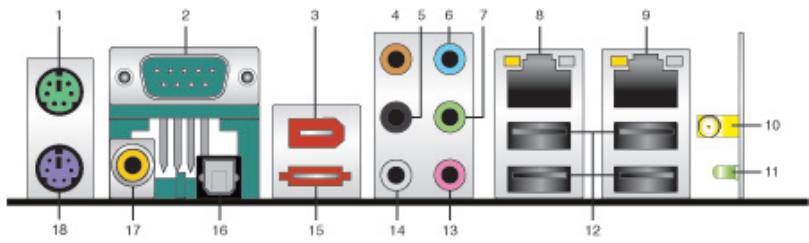

Connecteurs arrêtés	1 x port clavier PS/2 1 x port souris PS/2 1 x port Serial 1 x port S/PDIF Out (Coaxial + Optique) 1 x port SATA externe 1 x IEEE1394a 2 x ports RJ45 4 x USB 2.0/1.1 1 x connecteur antennée WiFi-AP Solo (Edition WiFi-AP uniquement) Ports audio 8 canaux

(continue à la page suivante)

P5B Deluxe : les caractéristiques en bref

Connecteurs internes	3 x connecteurs USB supportant 6 ports USB supplémentaires (4 ports en Edition WiFi-AP)1 x connecteur pour lecteur de disquettes1 x connecteur IDE7 x connecteurs SATA1 x connecteur ventilateur CPU3 x connecteurs ventilateurs châssis (5 connecteurs en Edition WiFi-AP)1 x connecteur ventilateur d'alimentation1 x connecteur IEEE1394aConnecteur Front panel audio1 x Azalia Digital Header1 x S/PDIF Out HeaderConnecteur Chassis Intrusion CD audio in Connecteur d'alimentation ATX 24 broches2 x connecteurs d'alimentation ATX 12V 4 broches System Panel
BIOS	8 Mo de ROM Flash, BIOS AMI, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, BIOS multilingue, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
AdminISTRATIÉ	WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE
Accessoires	Câble UltraDMA 133/100/66Câble FDDCâbles SATACâbles d'alimentation SATAI/O ShieldManuel de l'utilisateurModule USB2.0Q-connector 3 en 1Module IEEE1394InterVideo® Media Launcher (version OEM)Ventilateur optionnel uniquement pour refroidissement liquide ou passif (Uniquement Edition WiFi-AP)Antenne ASUS WiFi-AP Solo multidirectionnelle(Uniquement Edition WiFi-AP)Array Mic

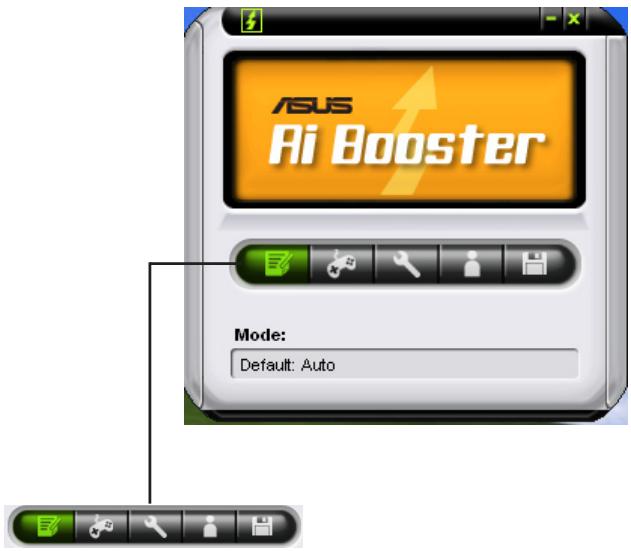

Contenu du CD de support	PilotesASUS PC Probe IIASUS UpdateAI BoosterASUS AI SuiteASUS WiFi-AP Solo Wizard (Uniquement Edition WiFi-AP)Utilitaire anti-virus (version OEM)
Format	ATX : 30,5cm x 24,5cm

*Les spécifications sont susceptibles d'être modifiées sans avertissement préalable.

Ce chapitre décrit les fonctions de la carte mère et les technologies qu'elle incorpore.

Introduction au produit

Sommaire du chapitre

1.1 Bienvenue 1-1 1.2 Contenu de la boîte 1-1 1.3 Fonctions spéciales 1-2

1.1 Bienvenue !

Merci pour votre achat d'une carte mère ASUS® P5B !

La carte mère offre les technologies les plus récentes associées à des fonctionnalités nouvelles qui en font un digne représentant de la qualité des cartes mères ASUS !

Avant de commencer à installer la carte mère, vérifiez le contenu de la boîte grâce à la liste ci-dessous.

1.2 Contenu de la boîte

Vérifiez que la boîte de la carte mère contienne bien les éléments suivants.

Carte mère	ASUS P5B
Module E/S	1 x module 2-ports USB 2.0
Câbles	Câbles d'alimentation/signal Serial ATA pour 6 périphériques 1 x cable Ultra DMA 133/100/66 1 x cable pour lecteur de disquettes
Accessoires	Antenne WiFi-AP Solo (Uniquement Edition WiFi-AP) I/O shield ASUS Array Mic Ventilateur ASUS optionnel 1 x ASUS Q-Connector Kit (USB, 1394, system panel; version commerciale uniquement) InterVideo® Media Launcher (version OEM)
CD d'application	CD de support des cartes mères ASUS
Documentation	Manuel de l'utilisateur

Si l'un des éléments ci-dessus était manquant ou endommagé, contactez votre revendeur.

1.3 Fonctions spéciales

1.3.1 Points forts du produit

GreenASUS

Cette carte mère et son emballage sont conformes à la norme européenne RoHS (Restriction on the use of Hazardous Substances). Ceci est en accord avec la politique d'ASUS visant à créer des produits et des emballages recyclables et respectueux de l'environnement pour préserver la santé de ses clients tout en minimisant l'impact sur l'environnement.

Compatible avec les processeurs Intel® Core™ 2

Cette carte mère supporte le dernier processeur Intel® Core™ 2 au format LGA775. Avec la nouvelle micro-architecture Intel® Core™ et un FSB de 1066 / 800 MHz, le processeur Intel® Core™ 2 fait partie des CPU les plus puissants et écoénergétiques du monde.

Chipset Intel P965

Le chipset Intel® P965 Express est le dernier chipset conçu pour supporter 8 Go de modules mémoire DDR2 800/667/533 en configuration double canal, un FSB (Front Side Bus) de 1066/800/533, un slot pour carte graphique PCI Express x16 et les CPU multi-cœur. Il inclut aussi la technologie Intel® Fast Memory Access qui optimise de manière significative l'utilisation de la bande passante mémoire tout en réduisant la latence des accès mémoire.

Support de la mémoire DDR2

La carte mère supporte la mémoire DDR2 qui affiche des fréquences de 800/667/533 MHz afin de satisfaire les importants besoins en bande passante des applications 3D, graphiques et multimédia les plus récentes. L'architecture DDR2 en double canal accroît la bande passante de votre mémoire système, éliminant ainsi les goulets d'étranglement grâce à une bande passante maximale de 12.8 Go/s. Sans restrictions de taille sur les deux canaux, la carte mère vous permet d'installer des DIMM de tailles différentes pour ainsi profiter de l'architecture double canal. Voir pages 2-13 à 2-15 pour plus de détails.

Technologie Serial ATA 3.0 Gb/s et SATA on the go

La carte mère supporte la nouvelle génération de disques durs basés sur la spécification de stockage Serial ATA (SATA) 3Gb/s, offrant une extensibilité accrue et une bande passante double pour un accès rapide aux données et des sauvegardes instantanées. Le port SATA externe localisé sur le panneau d'E/S

permet une configuration intelligente ainsi qu'une fonction de branchement à chaud. Sauvegardez aisément photos, vidéos et autre contenu multimédia vers des périphériques externes. Voir pages 2-24 et 2-27 pour plus de détails.

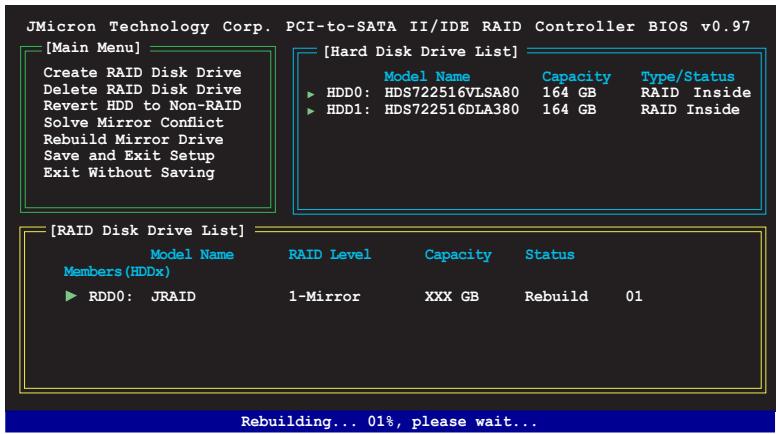

Solution Dual RAID

Le chipset Intel® P965 intègre six connecteurs Serial ATA dotés de fonctionnalités RAID 0, 1, 5 et 10 performantes. Le contrôleur JMicron offre deux autres connecteurs Serial ATA supportant des fonctions RAID 0, 1, et JBOD. Ces caractéristiques font de cette carte mère une solution idéale afin d'améliorer les performances des disques durs, ainsi que la protection des sauvegardes de données sans avoir à acquérir des cartes d'extension supplémentaires. Voir pages 2-27 à 2-29 pour plus de détails.

Support IEEE 1394a

L'interface IEEE 1394a apporte une connectivité rapide et souple entre l'ordinateur et une large palette de périphériques et d'appareils conformes au standard IEEE 1394a. Voir pages 2-23 et 2-30 pour plus de détails.

Prêt pour le son numérique S/PDIF

La carte mère supporte la fonction S/PDIF Out via l'interface S/PDIF située à mi-carte mère. La technologie S/PDIF transforme votre ordinateur en un système multimédia haut de gamme, pourvu d'une connectivité numérique qui accroît les performances du système audio et des haut-parleurs. Voir pages 2-25 et 2-34 pour plus de détails.

Les deux contrôleurs LAN Gigabit intégrés permettent au PC de fonctionner comme une passerelle réseau en gérant le trafic de deux réseaux distincts. Ce qui permet d'assurer un transfert rapide des données du WAN au LAN sans intermédiaire ni latence. Voir page 2-23 pour plus de détails.

Audio haute définition

Profitez d'une qualité audio incomparable sur votre PC ! Le CODEC High Definition Audio 8 canaux (High Definition Audio, anciennement appelé Azalia) offre une sortie audio de haute qualité (192 kHz/24 bits), ainsi qu'une fonction de détection et de réaffectation des jacks, et la technologie de multi-streaming capable d'envoyer simultanément différents flux audio vers différentes destinations. Vous pouvez maintenant parler avec vos amis tout en jouant à des jeux en ligne. Voir pages 2-23 et 2-24 pour plus de détails.

Compatible Kingston® HyperX® PC2-8500 (en 1066 MHz par défaut)

Kingston HyperX PC2-8500 est une mémoire à haute fréquence qui offre des performances sans précédent. Conçue uniquement avec les meilleurs composants, la carte P5B Deluxe et la mémoire PC2-8500 HyperX sont optimisées pour obtenir ensemble les meilleurs résultats. Les deux sont certifiées stables et compatibles.

• Les modules DIMM Kingston ne sont pas fournis avec la carte mère ASUS.

1.3.2 Fonctions ASUS AI Lifestyle

ASUS Quiet Thermal Solution rend le système plus stable tout en accroissant les capacités d'overclocking.

AI Gear

AI Gear permet aux utilisateurs de choisir entre quatre modes pour l'ajustement du voltage CPU et Vcore, réduisant les nuisances sonores et la consommation électrique. Les utilisateurs peuvent sélectionner le mode le plus approprié selon leurs besoins. Voir page 5-19 pour plus de détails.

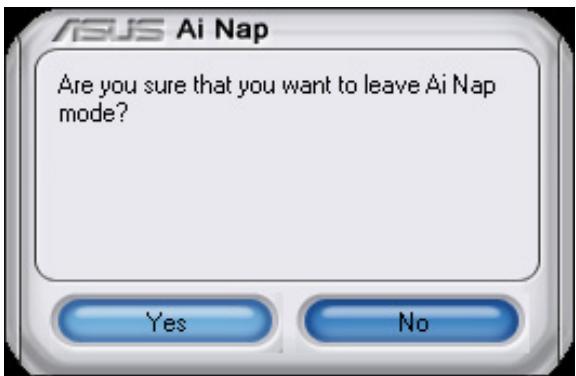

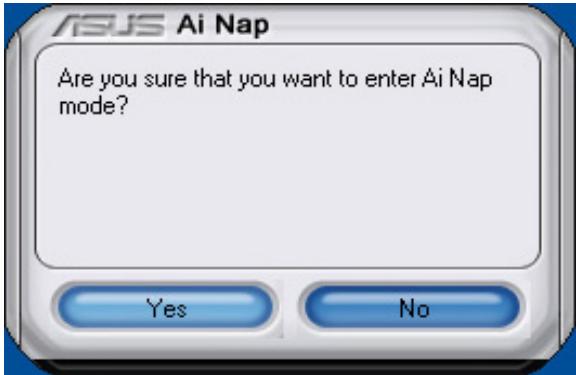

AI Nap

Avec AI Nap, le système continue de fonctionner avec une faible consommation électrique et une nuisance sonore réduite lorsque l'utilisateur est temporairement absent. Pour réveiller le système et le retrouver sous l'OS, cliquez simplement sur la souris ou sur une touche du clavier. Voir page 5-20 pour plus de détails.

Conception énergétique en 8 phases

La conception énergétique ASUS en 8 phases permet des opérations efficaces en générant moins de chaleur (moins 15 °C (59 °F)) que les solutions énergétiques standards. Elle réduit les tensions d'ondulation d'entrée et de sortie, ce qui évite au CPU et au bloc d'alimentation d'être en surtension. Ses avantages sont un temps de réponse rapide et une grande stabilité, ce qui est particulièrement utile quand le CPU nécessite rapidement une plus grande quantité de courant en cas de charge importante ou en overclocking.

Fanless Design - Stack Cool 2

ASUS Stack Cool 2 est une solution silencieuse de refroidissement sans ventilateurs qui abaisse la température des composants vitaux. La carte mère emploie une carte de circuit imprimé d'une conception particulière afin de dissiper la chaleur générée par des composants vitaux.

Conception sans ventilateur - Caloduc

La conception en caloduc redirige efficacement la chaleur générée par les chipsets vers les dissipateurs situés près des connecteurs E/S arrières, où elle peut être dissipée par le ventilateur CPU ou le ventilateur optionnel fourni. Tout l'intérêt de cette conception innovante sans ventilateur est qu'il n'y a aucun problème de durée de vie du matériel, à la différence d'un ventilateur chipset standard. En outre, elle permet aussi aux utilisateurs d'installer un ventilateur secondaire ou un refroidisseur passif. La conception en caloduc est la solution thermique sans ventilateur la plus fiable du moment.

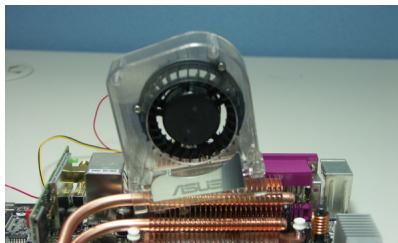

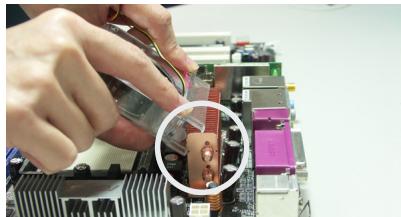

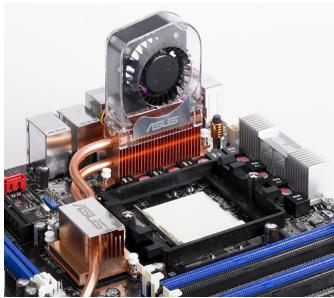

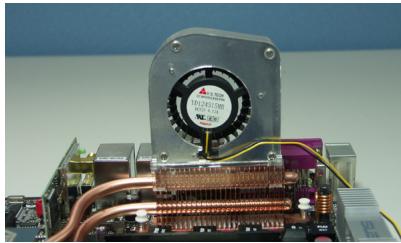

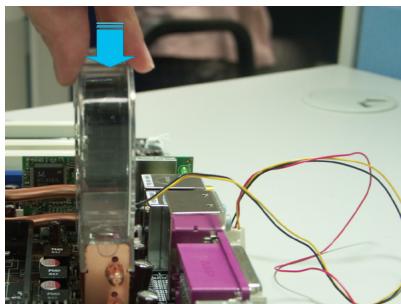

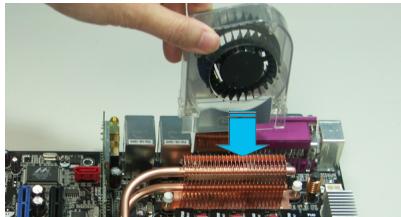

Ventilateur optionnel

(uniquement pour refroidissement liquide ou passif)

Le ventilateur optionnel est spécialement conçu afin de fournir une circulation d'air suffisante autour des modules d'alimentation du CPU et du chipset, lorsqu'un refroidissement liquide ou passif est utilisé, assurant ainsi une dissipation de la chaleur du système entier. Voir page 2-37 pour plus de détails.

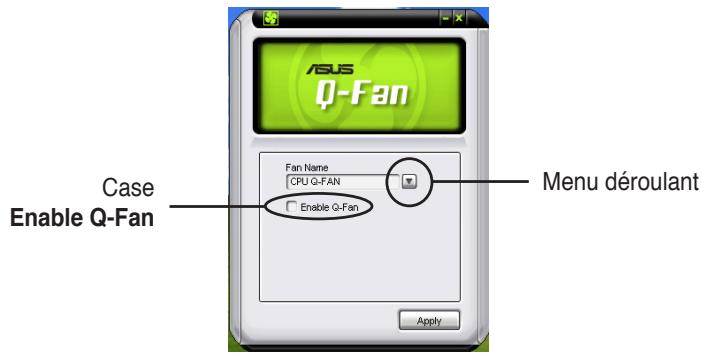

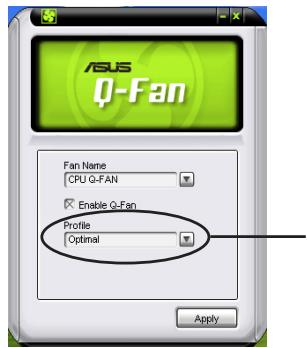

Q-Fan 2

La technologie ASUS Q-Fan 2 ajuste judicieusement la vitesse des ventilateurs en fonction de la charge système pour assurer un fonctionnement silencieux, frais et efficace. Voir pages 4-23 et 5-22 pour plus de détails.

ASUS Crystal Sound

Cette fonction permet d'améliorer les applications voix comme Skype, les jeux en ligne, les visioconférences et les enregistrements.

ASUS Array Mic

Le microphone Superbeam Array Mic ne reçoit que les sons issus du cône de réception et ignore tous les sons provenant d'autres directions. Ce mécanisme élimine un grand nombre d'interférences, comme les haut-parleurs environnants et les échos. Il utilise aussi des techniques de déréverbération avancées pour réduire l'écho et minimiser ses effets lors de conversations.

Cette fonction permet d'accroître la qualité des applications voix telles que Skype, les jeux en ligne, les visioconférences, et les enregistrements. Voir page 5-28 pour plus de détails.

Noise Filter

Cette fonction détecte les interférences sonores répétitives et fixes (signaux non vocaux) tels que les ventilateurs d'un ordinateur, les climatiseurs, et autres nuisances sonores de fond, puis les élimine du flux audio lors d'un enregistrement. Voir page 5-28 pour plus de détails.

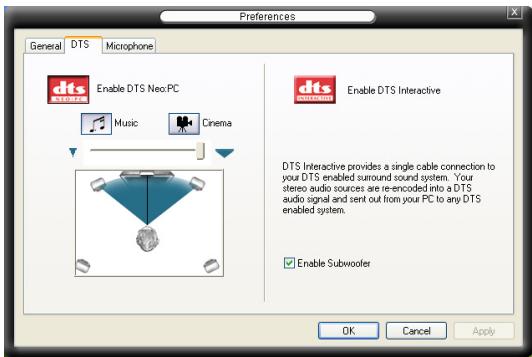

DTS Connect

Cette fonction comprend deux éléments : DTS Interactive et DTS NEO:PC. DTS Interactive ré-encode votre son stéréo ou multicanal en un signal audio DTS et le transmet de votre PC vers n'importe quel système audio compatible DTS. DTS NEO:PC transforme la lecture de vos fichiers audio tels que MP3, WMA, CD et autres formats, en une expérience audio de haute qualité. Voir page 5-27 pour plus de détails.

ASUS EZ DIY

ASUS EZ DIY vous permet d'installer en toute simplicité des composants de l'ordinateur, de mettre à jour le BIOS ou de sauvegarder vos paramètres favoris.

ASUS Q-Connector

Vous pouvez utiliser ASUS Q-Connector pour connecter ou déconnecter les câbles de la façade avant du châssis en quelques étapes simples. Ce module unique élimine la nécessité de connecter les câbles du panneau système un par un, et évite les erreurs de connexion. Voir page 2-36 pour plus de détails.

ASUS O.C. Profile

La carte mère intègre la fonction ASUS O.C. Profile permettant aux utilisateurs de stocker et charger en toute simplicité de multiples paramètres de configuration du BIOS. Ceux-ci peuvent être stockés sur le CMOS ou sur un fichier séparé, donnant ainsi aux utilisateurs la liberté de partager et distribuer leurs configurations favorites. Voir page 4-36 pour les détails.

ASUS CrashFree BIOS 3

Cette fonction vous permet de restaurer le BIOS original depuis le CD de support au cas où le code du BIOS ou ses données seraient corrompus. Cette protection vous évitera d'avoir à racheter une ROM en cas de problème. Voir page 4-8 pour plus de détails.

ASUS EZ Flash 2

EZ Flash 2 est un utilitaire de mise à jour du BIOS convivial. Pressez simplement les raccourcis clavier prédéfinis pour lancer l'utilitaire et mettre à jour le BIOS sans avoir à charger le système d'exploitation. Grâce à ASUS EZ Flash 2, il n'est plus nécessaire d'utiliser un utilitaire sous DOS ou de démarrer depuis une disquette pour mettre à jour le BIOS. Voir pages 4-5 et 4-35 pour plus de détails.

LED d'alimentation ASUS

La carte mère intègre la nouvelle LED d'alimentation ASUS qui s'allume de deux couleurs différentes afin d'indiquer l'état d'alimentation du système. La couleur bleue indique que le système est en mode veille/soft-off, tandis que le rouge indique que le système est en marche. La LED d'alimentation ASUS sert ainsi à vous rappeler d'éteindre le système ou de débrancher le câble d'alimentation avant d'installer ou de connecter un composant de la carte mère. Voir page 2-1 pour plus de détails.

1.3.3 Fonctions spéciales ASUS

ASUS MyLogo2™

Cette fonction vous permet de convertir vos photos favorites en un logo de démarrage 256 couleurs pour un écran de démarrage plus animé et original. Voir page 4-32 pour plus de détails.

BIOS multilingue ASUS

Le BIOS multilingue vous permet de sélectionner la langue de votre choix dans les options disponibles. Le menu du BIOS dans votre langue permet une configuration plus rapide et facilitée. Voir page 4-12 pour plus de détails.

WiFi-AP Solo offre une plus grande flexibilité pour votre PC car en activant ce service, vous pourrez créer un réseau sans fil domestique en mode client sans fil ou point d'accès. Les utilisateurs pourront jouer en réseau, se connecter à Internet, accéder et partager des imprimantes ou encore utiliser Skype lorsqu'ils sont dans la portée. WiFi-AP Solo apporte ces services même lorsque le PC est en mode veille, de sorte que Skype peut devenir une véritable solution de remplacement des appels téléphoniques longue distance. WiFi-AP Solo est une fonction embarquée, ce qui permet à l'utilisateur d'économiser le prix d'un point d'accès WiFi supplémentaire.

1.3.4 Fonctions d'overclocking intelligentes ASUS

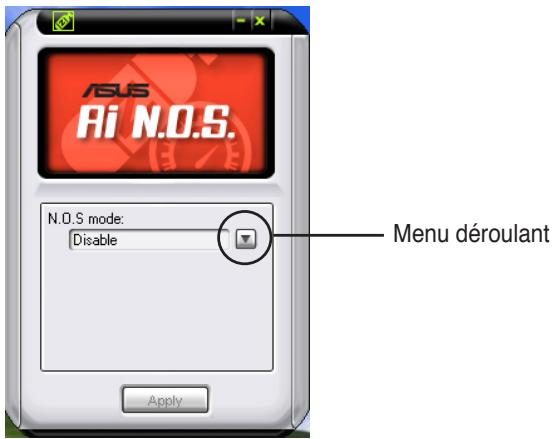

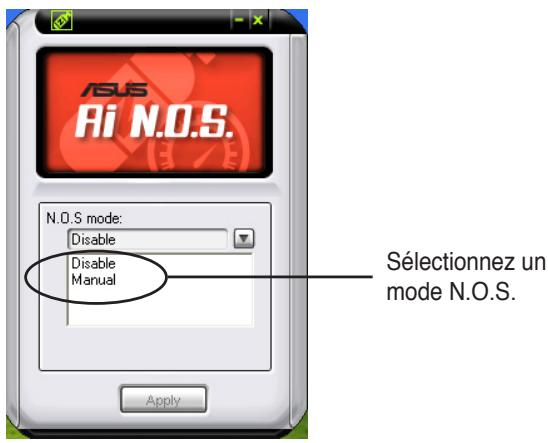

L'ASUS Non-delay Overclocking System™ (NOS) est une technologie brevetée qui détecte automatiquement la charge du CPU et qui overclocke dynamiquement le CPU en cas de besoin. À la différence d'autres techniques d'overclocking, AI NOS™ réagit plus rapidement pour satisfaire à vos besoins de vitesse. Voir pages 4-16 et 5-2 pour plus de détails.

PEG Link Mode

Cette fonction booste les performances de votre carte PCI Express. Elle permet à la carte mère d'ajuster automatiquement PEG Link Mode à la bonne fréquence, en se basant sur la configuration du système. Quatre autres paramètres sont disponibles pour overclocker le PEG Link Mode. Voir page 4-22 pour plus de détails.

Precision Tweaker

Cette fonction vous permet de régler précisément le voltage CPU/mémoire et d'augmenter progressivement le FSB (Front Side Bus) et la fréquence PCI Express avec un incrément de 1 MHz pour atteindre les performances maximales du système. Voir pages 4-16 à 4-18 pour plus de détails.

C.P.R. (CPU Parameter Recall)

La fonction C.P.R. du BIOS de la carte mère permet une reconfiguration automatique du BIOS à ses valeurs par défaut lorsque le système plante à cause d'un overclocking trop agressif. Cette fonction permet de ne pas avoir à ouvrir le boîtier pour procéder à un Clear CMOS. Éteignez le système, redémarrez et les anciens paramètres du système seront restaurés.

En raison d'une limitation du chipset, une mise hors tension est nécessaire avant d'utiliser la fonction C.P.R.

Ce chapitre liste les procédures de paramétrage matériel que vous devrez accomplir en installant les composants du système. Vous y trouverez aussi une description des jumpers et des connecteurs de la carte mère.

Informations sur le matériel

Sommaire du chapitre

2.1 Avant de commencer 2-1 2.2 Vue générale de la carte mère 2-2 2.3 Central Processing Unit (CPU) 2-6 2.4 Mémoire système 2-13 2.5 Slots d'extension 2-18 2.6 Jumpers 2-22 2.7 Connecteurs 2-23

2.1 Avant de commencer

Respectez les précautions suivantes avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher aux composants. Utilisez un bracelet anti-statique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez un composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

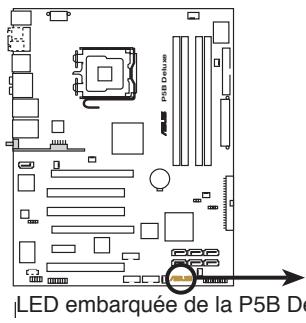

LED embarquée

La carte mère intègre la nouvelle LED d'alimentation ASUS qui s'allume de deux couleurs différentes afin d'indiquer l'état d'alimentation du système. La couleur bleue indique que le système est en mode veille/soft-off, tandis que le rouge indique que le système est en marche. La LED d'alimentation ASUS sert ainsi à vous rappeler d'éteindre le système ou de débrancher le câble d'alimentation avant de retirer ou de connecter un composant de la carte mère.

(bleu) ASUS Sleep/Soft-OFF (rouge) ASUS ON

2.2 Vue générale de la carte mère

Avant d'installer la carte mère, étudiez la configuration de votre boîtier pour déterminer s'il peut contenir la carte mère.

Assurez-vous d'avoir débranché le cordon d'alimentation avant d'insérer ou de retirer la carte mère. Ne pas suivre cette précaution peut vous blesser et endommager les composants de la carte mère.

2.2.1 Orientation de montage

Lorsque vous installez la carte mère, vérifiez que vous la montez dans le bon sens à l'intérieur du boîtier. Le côté qui porte les connecteurs externes doit être à l'arrière du boîtier, comme indiqué sur l'image ci-dessous.

2.2.2 Pas de vis

Placez neuf (9) vis dans les ouvertures indiquées par des cercles pour fixer la carte mère au châssis.

Ne serrez pas trop fortement les vis ! Vous risqueriez d'endommager la carte mère.

Placez ce côté vers l'arrière du châssis

2.2.3 Layout de la carte mère

2.2.4 Contenu du layout

Slots	Page
1. Slots DIMM DDR2	2-13

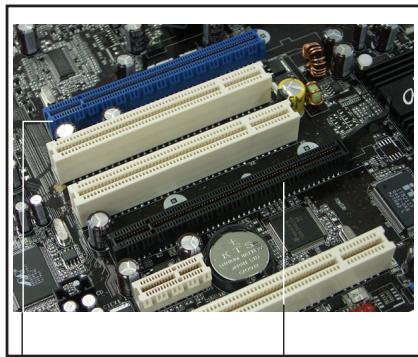

2. Slots PCI Express x16	2-20
3. Slots PCI	2-20

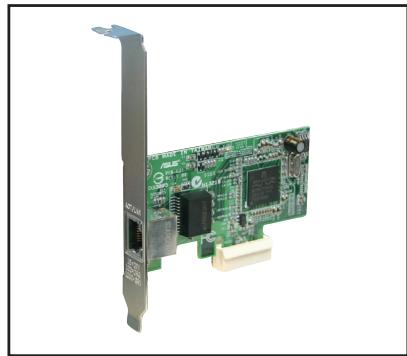

4. Slot PCI Express x1	2-20
5. Slot Universal PCI-E	2-21

Connecteurs arrirées	Page
1. Port souris PS/2 (vert)	2-23
2. Port série	2-23
3. Port IEEE 1394a	2-23
4. Port Center/Subwoofer (orange)	2-23
5. Port Rear Speaker Out (black)	2-23
6. Port Line In (bleu clair)	2-23
7. Port Line Out (jaune)	2-23
8. Port LAN 1 (RJ-45)	2-23
9. Port LAN 2 (RJ-45)	2-23
10. Port réseau sans fil	2-24
11. LED d'activité réseau sans fil	2-24
12. Ports USB 2.0 1, 2, 3 et 4	2-24
13. Port Microphone (rose)	2-24
14. Port sortie haut-parleurs latéaux (gris)	2-24

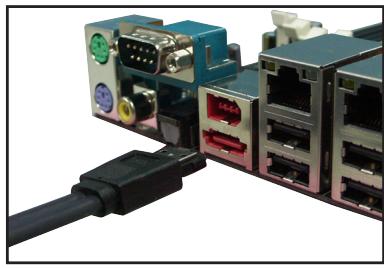

15. Port SATA externe	2-24
16. Port sortie optique S/PDIF	2-25
17. Port sortie coaxiale S/PDIF	2-25
18. Port PS/2 keyboard (violet)	2-25
Internal connectors	Page

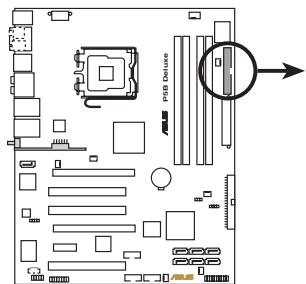

1. Connecteur pour lecteur de disquettes r (34-1 pin FLOPPY)	2-26
2. Connecteur IDE (40-1 pin PRI_IDE)	2-26
3. Connecteurs Seria ATA ICH8R (7-pin SATA1 [red], SATA2 [red], SATA3 [black], SATA4 [black], SATA5 [red], SATA6 [red])	2-27

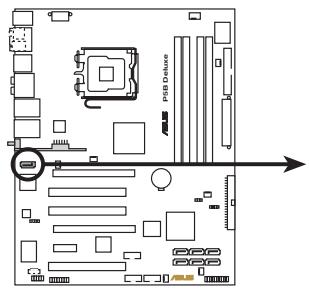

4. Connecteur RAID Serial ATA JMicron JMB363® (7-pin SATA RAID)	2-29
5. Connecteurs USB Edition WiFi-AP : (10-1 pin USB56, USB78) Edition Standard : (10-1 pin USB56, USB 78, USB910_WFGBT)	2-30

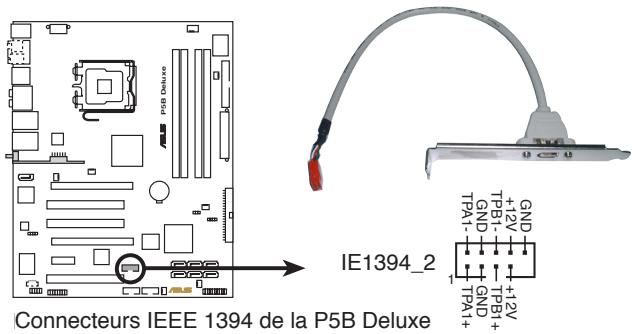

6. Port IEEE 1394a (10-1 pin IE1394_2)	2-30
7. Ventilateurs CPU, châssis, alimentation, et chipset (4-pin CPU_FAN, 3-pin CHA_FAN1, 3-pin CHA_FAN2, 3-pin CHA_FAN3, 3-pin CHA_FAN4, 3-pin CHA_FAN5, 3-pin PWR_FAN)	2-31

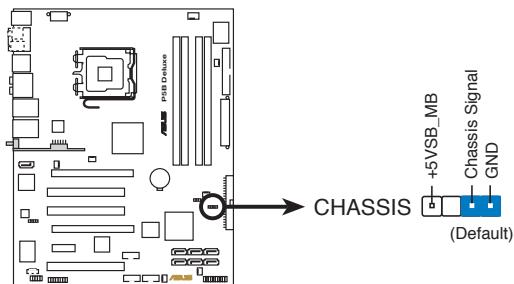

8. Connecteur Chassis intrusion (4-1 pin CHASSIS)	2-32
9. Connecteurs d'alimentation ATX (24-pin EATXPWR, 2x4-pin EATX12V)	2-32

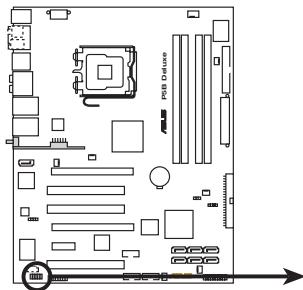

10. Connecteur Front panel audio (10-1 pin AAFP)	2-33

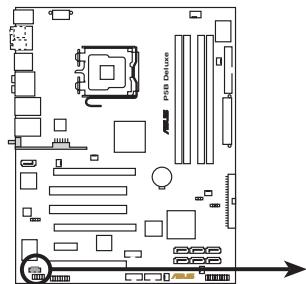

11. Connecteur audio du lecteur optique (4-pin CD)	2-34

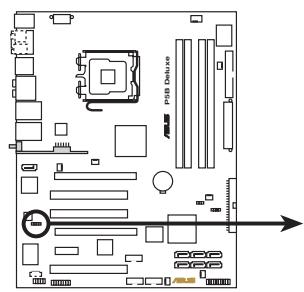

12. Connecteur audio numérique (4-1 pin SPDIF)	2-34
13. Connecteur System panel (20-8 pin PANEL)	2-35

La carte mère intègre un socket LGA775 broches conçu pour les processeurs Intel® Core™ 2/Pentium® D/Pentium® 4/Pentium® Extreme et Celeron® D.

Assurez-vous que le système est hors tension lors de l'installation du CPU. - Lors de l'installation d'un CPU dual-core, connectez le câble du ventilateur chaudière au connecteur CHA_FAN pour assurer la stabilité du système.

• Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est sur le socket et que les broches de ce dernier ne sont pas pliées. Contactez votre revendeur immédiatement si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur le socket, sur les broches ou sur les composants de la carte mère.
• Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle sur le socket LGA775.
• La garantie du produit ne couvre pas les dommages infligés aux broches du socket s'ils résultent d'une mauvaise installation/retrait du CPU, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation au retrait du couvercle PnP de protection du socket.

2.3.1 Installer le CPU

Pour installer un CPU :

1. Localisez le socket du CPU sur la carte mère.

Socket 775 du CPU de la P5B Deluxe

Avant d'installer le CPU, vérifiez que le socket soit face à vous et que le levier est à votre gauche.

1. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche (B) jusqu'à ce qu'il soit libéré de son onglet de détention.

Pour éviter d'endommager les broches du socket, n'enlevez le couvercle PnP que pour installer un CPU.

1. Soulevez le levier dans la direction de la flèche à un angle de 135°.

1. Soulevez la plaque avec votre pouce et votre index à un angle de 100° (A), puis enlevez le couvercle PnP de la plaque (B).

1. Placez le CPU sur le socket, en vous assurant que la marque en forme de triangle doré est placée en bas à gauche du socket. Les ergots d'alignement sur le socket doivent correspondre aux encoches du CPU.

Le CPU ne peut être placé que dans un seul sens. NE FORCEZ PAS sur le CPU pour le faire entrer dans le socket pour éviter de plier les broches du socket et/ou d'endommager le CPU !

1. Refermez la plaque (A), puis pressez le levier (B) jusqu'à ce qu'il se loge dans le loquet de détention.
2. Lors de l'installation d'un CPU double cœur, connectez le câble de ventilation du châssis au connecteur CHA_FAN1 pour assurer la stabilité du système.

La carte mère supporte les processeurs Intel® LGA775 avec les technologies Intel® Enhanced Memory 64 Technology (EM64T), Enhanced Intel SpeedStep® Technology (EIST), et Hyper-Threading. Reportez-vous à l'Appendice pour plus d'informations sur ces caractéristiques du CPU.

2.3.2 Installer le dissipateur et le ventilateur du CPU

Les processeurs Intel® au format LGA775 nécessitent un dissipateur thermique et un ventilateur d'une conception spécifique pour assurer des performances et des conditions thermiques optimales.

• Lorsque vous achetez un processeur Intel® en boîte, il est livré avec un ensemble dissipateur-ventilateur. Si vous achetez un CPU à part, assurez-vous de bien utiliser un ensemble dissipateur-ventilateur multi-directionnel certifié par Intel®.
• Voiture ensemble dissipateur-ventilateur pour processeurs Intel® au format LGA775 est équipé de pins à pousser et ne nécessite aucun outil particulier pour être installé.
• Si vous achetez un ensemble dissipateur-ventilateur à part, assurez-vous de bien appliquer le matériel d'interface thermique sur le CPU ou sur le dissipateur avant de l'installer.

Installez d'abord la carte mère sur le châssis avant d'installer l'ensemble dissipateur-ventilateur.

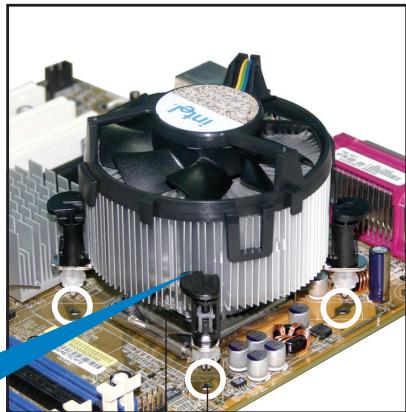

Pour installer l'ensemble dissipateur-ventilateur du CPU :

1. Positionnez le dissipateur sur le CPU installé, en vous assurant que les quatre pins correspondent aux trous sur la carte mère.

Orientez l'ensemble dissipateur-ventilateur de manière à ce que le câble du ventilateur CPU soit le plus proche possible du connecteur de ventilation du CPU.

Trous dans la carte mère Système de serrage

Extrémité étroite de la cannelure

Assurez-vous de bien orienter chaque système de serrage avec l'extrémité étroite de la cannelure pointant vers l'extérieur.

1. Poussez deux systèmes de serrage en même temps. Choisissez deux poussoirs diagonalement opposés et fixez l'ensemble de refroidissement.

1. Reliez le câble du ventilateur CPU au connecteur de la carte mère marqué CPU_FAN.

Connecteur CPU_FAN de la P5B Deluxe

N'oubliez pas de connecter le câble du ventilateur au connecteur CPU fan !

2.3.3 Désinstaller le dissipateur et le ventilateur du CPU

Pour désinstaller l'ensemble dissipateur-ventilateur :

1. Déconnectez le câble du ventilateur du CPU de la carte mère.

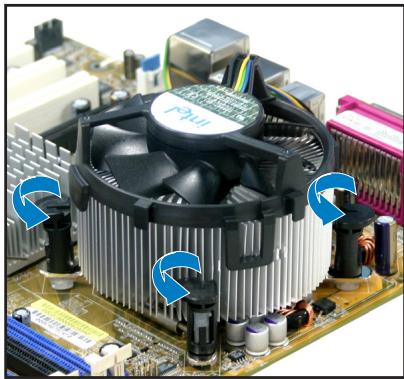

2. Tournez les systèmes de serrage dans le sens inverse des aiguilles d'une montre.

1. Tirez vers le haut deux systèmes de serrage en même temps en séquence diagonale pour dégager l'ensemble dissipateur-ventilateur de la carte mère.

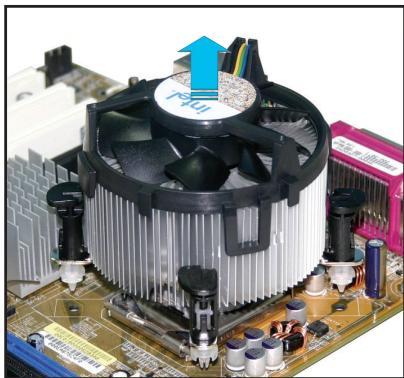

1. Otez avec précaution l'ensemble dissipateur-ventilateur de la carte mère.

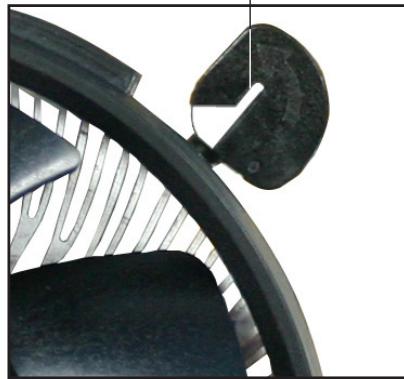

1. Tournez chaque mécanisme de serrage dans le sens des aiguilles d'une montre pour avoir une bonne orientation lors d'une ré-installation.

Extrémité étroite de la cannelure

L'extrémité étroite de la cannelure doit pointer vers l'extérieur. (La photo montre la cannelure ombragée à titre d'exemple.)

Reportez-vous à la documentation de votre CPU pour plus d'informations sur l'installation du ventilateur du CPU.

2.4 Mémoire système

2.4.1 Vue générale

La carte mère est équipée de deux sockets DIMM (Dual Inline Memory Modules) DDR2 (Dual Inline Memory Modules 2).

Un module DDR2 possède les mêmes dimensions physiques qu'un module DDR mais possède 240 broches contre 184 broches pour la DDR. De plus, les modules DDR2 s'encochent différemment pour éviter leur installation sur des sockets DDR.

Le schéma suivant illustre l'emplacement des sockets :

Sockets DIMM DDR2 de la P5B Deluxe

Canal	Sockets
Canal A	DIMM_A1 et DIMM_A2
Canal B	DIMM_B1 et DIMM_B2

2.4.2 Configurations mémoire

Vous pouvez installer des DIMM DDR2 unbuffered ECC/non-ECC de 256 Mo, 512 Mo, 1 Go et 2 Go dans les sockets DIMM.

• Vous pouvez installer des DIMM de tailles variables dans le canal A et B. Le système adopte la taille totale du canal de plus petite taille pour les configurations double canal. Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en canal unique.
• Installez toujours des DIMM dotés de la même valeur CAS latency. Pour une compatibilité optimale, il est recommandé d'acheter des modules mémoire de même marque.
• En raison d'une allocation des ressources du chipset, le système peut détecter moins de 8 Go de mémoire système lorsque vous installez quatre modules DDR2 de 2 Go.
• Cette carte mère ne supporte pas les modules mémoire faits de puces de 128 Mo ou double face x16.
• Si vous installez quatre modules mémoire de 1 ou 2 Go, le système reconnaîtra moins de 3 Go car un certain montant de mémoire est réservé pour d'autres fonctions critiques. Cette limitation est valable pour Windows® XP 32 bits, cet OS ne supportant pas la fonction Physical Address Extension (PAE).
• Si vous installez la version 32 bits de Windows® XP, il est recommandé d'installer moins de 3 Go de mémoire système.

Notes sur les limitations mémoire

• En raison des limitations du chipset, cette carte mère ne peut supporter que jusqu'à 8 Go pour les systèmes d'exploitation listés ci-dessous. Vous pouvez installer un maximum de 2 Go de DIMM sur chaque slot, mais seuls les modules DDR2-533 et DDR2-667 de 2 Go sont disponibles pour cette configuration.

32-bits	64-bits
Windows® 2000 Advanced Server	Windows® XP Professional x64 Edition

• Certaines anciennes versions de DIMM DDR2-800/667 peuvent ne pas être compatibles avec les spécifications Intel® On-Die-Termination (ODT) et seront automatiquement mises à niveau inférieur pour fonctionner à DDR2-533. Si cela était le cas, contactez votre revendeur de modules mémoire pour vérifier leur valeur ODT.
• En raison des limitations du chipset, les barrettes DDR2-800 avec une latence CL = 4 seront automatiquement mises à niveau inférieur pour fonctionner à DDR2-667. Pour obtenir une latence plus faible, ajustez manuellement l'objet Memory timing du BIOS.
• En raison des limitations du chipset, les barrettes DDR2-667 avec une latence CL = 3 seront automatiquement mises à niveau inférieur pour fonctionner à DDR2-533. Pour obtenir une latence plus faible, ajustez manuellement l'objet Memory timing du BIOS.

Liste des fabricants de mémoire agréés DDR2-800 MHz

Qualified Vendors List (QVL) Tableau standard disponible dans les manuels d'utilisateur
Taille	Fabricant	Modèle	CL	Marque	SS/DS	No de produit	Support DIMM
							A*	B*	C*
1024MB	Hynix	HY5PS12821BFP-S5	N/A	N/A	DS	HYMP512U64BP8-S5	V	V	V
512MB	MICRON	5JAIZ9DQQ	N/A	N/A	SS	MT8HTF6464AY-80EA3	V	V	V
1024MB	MICRON	5JAIZ9DQQ	N/A	N/A	DS	MT16HTF12864AY-80EA3	V	V	V
512MB	MICRON	5ZD22D9GKX	N/A	N/A	SS	MT8HTF6464AY-80ED4	V	V
1024MB	MICRON	5ZD22D9GKX	N/A	N/A	DS	MT16HTF12864AY-80ED4	V	V
512MB	MICRON	6CD22D9GKX	N/A	N/A	SS	MT8HTF6464AY-80ED4	V	V	V
1024MB	MICRON	6CD22D9GKX	N/A	N/A	DS	MT16HTF12864AY-80ED4	V	V
512MB	CORSAIR	Heat-Sink Package	N/A	N/A	SS	CM2X512A-6400	V	V
1024MB	CORSAIR	Heat-Sink Package	N/A	N/A	DS	CM2X1024-6400PRO	V	V	V
1024MB	CORSAIR	Heat-Sink Package	N/A	N/A	DS	CM2X1024-6400C4	V	V	V
512MB	A-DATA	N/A	N/A	N/A	SS	M2OAD6G3H3160J1E52	V	V	V
512MB	A-DATA	AD29608A8A-25EG	N/A	N/A	SS	M20AD6G3H3160I1E5E	V
1024MB	Crucial	Heat-Sink Package	N/A	N/A	DS	BL12864AA804.16FA	V	V	V
512MB	Apacer	E2508AB-GE-E	N/A	N/A	DS	78.91091.420	V

Liste des fabricants de mémoire agréés DDR2-667MHz

Qualified Vendors List (QVL) Tableau standard disponible dans les manuels d'utilisateur
Taille	Fabricant	Modèle	CL	Marque	SS/DS	No. de produit	Support DIMM
							A*	B*	C*
512MB	KINGSTON	E5108AE-6E-E	N/A	N/A	SS	KVR667D2N5/512	V	V	V
1024MB	KINGSTON	E5108AE-6E-E	N/A	N/A	DS	KVR667D2N5/1G	V	V
512MB	KINGSTON	E5108AE-6E-E	N/A	N/A	SS	KVR667D2E5/512	V	V	V
256MB	KINGSTON	HYB18T256800AF3	N/A	N/A	SS	KVR667D2N5/256	V
512MB	SAMSUNG	K4T56083QF-ZCE6	N/A	N/A	DS	M378T6453FZ0-CE6	V	V
512MB	SAMSUNG	ZCE6K4T51083QC	N/A	N/A	SS	M378T6553CZ0-CE6	V
1024MB	SAMSUNG	ZCE6K4T51083QC	N/A	N/A	DS	M378T2953CZ0-CE6	V	V
256MB	Infineon	HYB18T512160AF-3S	N/A	N/A	SS	HYS64T32000HU-3S-A	V	V	V
512MB	Infineon	HYB18T512800AF3S	N/A	N/A	SS	HYS64T64000HU-3S-A	V	V	V
1024MB	Infineon	HYB18T512800AF3S	N/A	N/A	DS	HYS64T128020HU-3S-A	V	V
256MB	Infineon	HYB18T512160BF-3S	N/A	N/A	SS	HYS64T32000HU-3S-B	V
512MB	Infineon	HYB18T512800BF3S	N/A	N/A	SS	HYS64T64000HU-3S-B	V	V	V
1024MB	Infineon	HYB18T512800BF3S	N/A	N/A	DS	HYS64T128020HU-3S-B	V	V	V
512MB	Dynix	HY5PS12821AFP-Y5	N/A	N/A	SS	HYMP564U64AP8-Y5	V	V	V
512MB	Dynix	HY5PS12821AFP-Y4	N/A	N/A	SS	HYMP564U64AP8-Y4	V	V	V
256MB	ELPIDA	E2508AB-6E-E	N/A	N/A	SS	EBE25UC8ABFA-6E-E	V	V
512MB	ELPIDA	E5108AE-6E-E	N/A	N/A	SS	EBE51UD8AEFA-6E-E	V	V	V
512MB	A-DATA	E5108AE-6E-E	N/A	N/A	SS	M20EL5G3H3160B1C0Z	V	V
512MB	A-DATA	AD29608ABB-3EG	N/A	N/A	SS	M20AD5Q3H3163J1C52	V	V
512MB	Transcend	E5108AE-6E-E	N/A	N/A	SS	TS64MLQ64V6J	V	V
512MB	Transcend	J12Q3AB-6	N/A	N/A	SS	JM367Q643A-6	V	V

Liste des fabricants de mémoire agréés DDR2-533 MHz

Qualified Vendors List (QVL) Tableau standard disponible dans les manuels d'utilisateur
Taille	Fabricant	Modèle	CL	Marque	SS/DS	No. de produit	Support DIMM
							A*	B*	C*
256MB	KINGSTON	E5116AF-5C-E	N/A	N/A	SS	KVR533D2N4/256	V	V	V
512MB	KINGSTON	HYB18T512800AF37	N/A	N/A	SS	KVR533D2N4/512	V	V	V
1024MB	KINGSTON	5YDID9GCT	N/A	N/A	DS	KVR533D2N4/1G	V	V	V
512MB	Infineon	HYB18T512800AC37	N/A	N/A	SS	HYS64T64000GU-3.7-A	V	V	V
256MB	Infineon	HYB18T512160AF-3.7	N/A	N/A	SS	HYS64T32000HU-3.7-A	V	V	V
512MB	Infineon	HYB18T512800AF37	N/A	N/A	SS	HYS64T64000HU-3.7-A	V	V	V
1024MB	Infineon	HYB18T512800AF37	N/A	N/A	DS	HYS64T128020HU-3.7-A	V	V	V
2048MB	Infineon	HYB18T1G800AF-3.7	N/A	N/A	DS	HYS64T256020HU-3.7-A	V	V
256MB	Infineon	HYB18T5121608BF-3.7	N/A	N/A	SS	HYS64T32000HU-3.7-B	V	V
512MB	Infineon	HYB18T512800BF37	N/A	N/A	SS	HYS64T64000HU-3.7-B	V	V	V
1024MB	Infineon	HYB18T512800BF37	N/A	N/A	DS	HYS64T128020HU-3.7-B	V	V
512MB	Dynix	HY5PS12821F-C4	N/A	N/A	SS	HYMP564U648-C4	V	V	V
512MB	Dynix	HY5PS12821AFP-C3	N/A	N/A	SS	HYMP564U64AP8-C3	V	V	V
256MB	Apacer	E5116AB-5C-E	N/A	N/A	SS	78.81077.420	V
256MB	KINGMAX	E5116AB-5C-E	N/A	N/A	SS	KLBB68F-36EP4	V
512MB	KINGMAX	E5108AE-5C-E	N/A	N/A	SS	KLBC28F-A8EB4	V	V
1024MB	KINGMAX	E5108AE-5C-E	N/A	N/A	DS	KLBD48F-A8EB4	V	V	V
512MB	KINGMAX	KKEA88E4AAK-37	N/A	N/A	SS	KLBC28F-A8KE4	V	V	V
1024MB	KINGMAX	5MB22D9DCN	N/A	N/A	DS	KLBD48F-A8ME4	V	V	V
512MB	Transcend	K4T51083QB-GCD5	N/A	N/A	SS	TS64MLQ64V5J	V	V	V
1024MB	Transcend	K4T51083QB-GCD5	N/A	N/A	DS	TS128MLQ64V5J	V	V

A - Supporte un module inséré dans un slot quelconque en configuration Single-channel. B - Supporte une paire de modules insérée dans les slots bleus ou noirs comme une paire en configuration Dual-channel. C - Supporte quatre modules insérés dans les slots noirs et bleus comme deux paires en configuration Dual-channel.

Visitez le site web ASUS (www.asus.com) pour la première liste des fabricants agréés de DDR2-800/667/533 MHz.

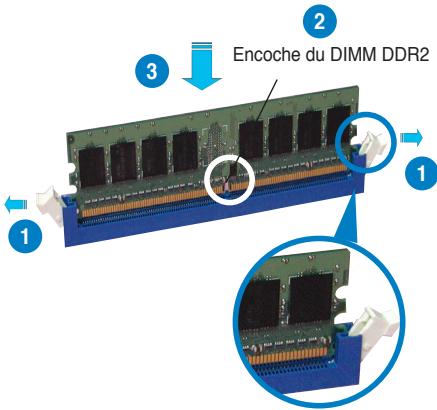

2.4.3 Installer un module DIMM

Débranchez l'alimentation avant d'ajouter ou de retirer des modules DIMM ou tout autre composant système. Ne pas le faire risquerait d'endommager la carte mère et les composants.

Pour installer un DIMM :

1. Déverrouillez un socket DIMM en pressant les clips de détention vers l'extérieur.
2. Alignez un module DIMM sur le socket de sorte que l'encoche sur le module corresponde à l'ergot sur le socket.
3. Insérez fermement le module DIMM dans le socket jusqu'à ce que les clips se remettent en place d'eux-mêmes et que le module soit bien en place.

Clip de détention déverrouillé

• Un DIMM DDR2 est doté d'une encoche, ce qui lui permet de ne pouvoir être inséré dans le socket que dans un seul sens. Ne forcez pas sur le module pour éviter de l'endommager.
• Les sockets des DIMM DDR2 ne supportent pas les DIMM DDR. N'installez pas des DIMM DDR dans les sockets pour DIMM DDR2.

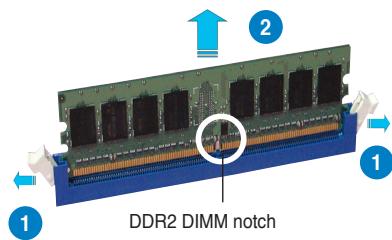

2.4.4 Enlever un module DIMM

Pour enlever un module DIMM :

1. Pressez en même temps les clips de détention vers l'extérieur pour déverrouiller le module DIMM.

Soutenez le module avec vos doigts lorsque vous pressez sur les clips de détention. Le module pourrait être endommagé s'il est éjecté avec trop de force.

1. Enlevez le module DIMM du socket.

2.5 Slots d'extension

Par la suite, vous pourriez avoir besoin d'installer des cartes d'extension. La section suivante décrit les slots et les cartes d'extension supportées.

Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

2.5.1 Installer une carte d'extension

Pour installer une carte d'extension :

1. Avant d'installer la carte d'extension, lisez bien la documentation livrée avec cette dernière et procédez aux réglages matériels nécessaires pour ajouter cette carte.
2. Ouvrez le boîtier (si votre carte mère est montée dans un châssis).
3. Retirez l'équerre correspondant au slot dans lequel vous désirez installer la carte. Conservez la vis pour une utilisation ultérieure.
4. Alignez le connecteur de la carte avec le slot et pressez fermement jusqu'à ce que la carte soit bien installée dans le slot.
5. Fixez la carte au châssis avec la vis que vous avez ôtée auparavant.
6. Refermez le boîtier.

2.5.2 Configurer une carte d'extension

Après avoir installé la carte d'extension, configurez-la en ajustant les paramètres logiciels.

1. Allumez le système et procédez, si besoin est, aux modifications du BIOS. Voir Chapitre 4 pour des informations sur la configuration du BIOS.
2. Assignez un IRQ à la carte. Reportez-vous aux tableaux de la page suivante.
3. Installez les pilotes de la carte d'extension.

Quand vous utilisez des cartes PCI sur des slots partagés, assurez-vous que les pilotes supportent la fonction "Share IRQ" ou que les cartes ne nécessitent pas d'assignation d'IRQs. Auquel cas, des conflits risquent de survenir entre deux groupes PCI, rendant le système instable et la carte PCI inutilisable.

IRQ	Priorité	Fonction standard
0	1	Horloge système
1	2	Contrôleur clavie
2	—	Re-direction vers IRQ#9
3	11	IRQ holder for PCI steering*
4	12	Port communications (COM1)*
5	13	IRQ holder for PCI steering*
6	14	Contrôleur disquettes
7	15	Port imprimante (LPT1)*
8	3	CMOS système/Horloge temps réel
9	4	IRQ holder for PCI steering*
10	5	IRQ holder for PCI steering*
11	6	IRQ holder for PCI steering*
12	7	Port souris compatible PS/2*
13	8	Proesseur de données numériques
14	9	Canal IDE primaire
15	10	Canal IDE secondaire

• Ces IRQ sont habituellement disponibles pour les périphériques ISA ou PCI.

Assignation des IRQ pour cette carte mère

Les slots PCI supportent des cartes telles que les cartes réseau, SCSI, USB et toute autre carte conforme au standard PCI. L'illustration montre une carte réseau installée sur un slot PCI.

2.5.5 Slots PCI Express x1

Cette carte mère supporte des cartes réseau PCI Express x1, des cartes SCSI et toute autre carte conforme aux spécifications PCI Express. L'illustration montre une carte réseau installée sur un slot PCI Express x1.

2.5.6 Slots PCI Express x16

La carte mère supporte deux cartes graphiques PCI Express x16 compatibles PCI Express. L'installation de deux cartes graphiques permet à la carte mère d'activer le double-affichage.

Slot PCI Express x16 primaire (bleu)

Slot Universal PCI-E

[max. mode x4] (noir)

Slot PCI Express x16 primaire

Le slot PCI Express x16 primaire supporte des cartes graphiques PCI Express x16 compatibles avec les spécifications PCI Express.

Slot Universal PCI-E (max. mode x4)

La carte mère intègre également un slot Universal PCI-E d'une vitesse maximale de 2 Go/s. La fréquence de fonctionnement de ce slot varie en fonction du type de carte PCI Express installée. Se référer au tableau ci-

dessous et à la page 4-23 pour plus de détails.

L'illustration montre deux cartes graphiques installées sur les slots PCI Express x16 primaire et Universal PCI-E.

Si vous installez deux cartes VGA, nous vous recommandons de relier le câble du ventilateur à l'arrière du châssis au connecteur CHA_FAN1 de la carte mère pour un meilleur environnement thermique. Voir page 2-31 pour connaître l'emplacement du connecteur.

Options du slot UniversalPCI Express	Vitesse d'opération PCI Express
Auto	Optimise automatiquement les performanceset les fonctions selon les péripériquesinstallés
x4 mode [fast]	Meilleures performances, mais ce modedésactive le slot PCI Express x1
x2 mode [compatible]	Fonctionne toujours en PCI Express x2

• Certaines cartes graphiques PCI Express ne peuvent fonctionner en mode x4/x2. Nous vous suggérons d'installer ces cartes sur le slot PCI Express primaire (bleu) pour garantir la stabilité du système.
• Certains périphériques PCI Express ne peuvent fonctionner en mode x4/x2.

2.6 Jumpers

Ce jumper vous permet d'effacer la Real Time Clock (RTC) RAM du CMOS. Vous pouvez effacer de la mémoire CMOS la date, l'heure et les paramètres de configuration du système en effaçant les données de la CMOS RTC RAM. La pile bouton intégrée alimente les données de la RAM dans le CMOS, incluant les paramètres système tels que les mots de passe.

Pour effacer la RTC RAM :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Retirez la pile de la carte mère.
3. Passez le jumper des broches 1-2 (par défaut) aux broches 2-3. Maintenez le capuchon sur les broches 2-3 pendant 5 à 10 secondes, puis replacez-le sur les broches 1-2.
4. Remettez la pile.
5. Branchez le cordon d'alimentation et démarrez l'ordinateur.
6. Maintenez la touche enfoncée lors du boot et entrez dans le BIOS pour saisir à nouveau les données.
7. Chargez les paramètres par défaut du BIOS, ou saisissez les valeurs manuellement.

Sauf en cas d'effacement de la RTC RAM, ne retirez jamais le jumper des pins CLRTC de sa position par défaut. Enlever le jumper provoquerait une défaillance de boot.

Clear RTC RAM de la P5B Deluxe

Assurez-vous de saisir vos précédents paramètres de BIOS après avoir effacé la CMOS. - Vous n'avez pas besoin d'effacer la RTC lorsque le système plante à cause d'un mauvais overclocking. Dans ce dernier cas, utilisez la fonction C.P.R. (CPU Parameter Recall). Éteignez et redémarrez le système afin que le BIOS puisse automatiquement récupérer ses valeurs par défaut.

2.7 Connecteurs

2.7.1 Connecteurs arrière

1. Port souris PS/2 (vert). Ce port est dédié à une souris PS/2.
2. Port Serial. Ce port COM1 9 broches connecte des périphériques Serial.
3. Port IEEE 1394a. Ce port 6 broches offre une connectivité à haute vitesse avec les périphériques de stockage, audio/vidéo, portables, et les PC.
4. Port Center/Subwoofer (orange). Ce port est dédié à la connexion de haut-parleurs center/subwoofer.
5. Port sortie haut-parleurs arrières (noir). Ce port est dédié à la connexion des haut-parleurs arrières en configuration audio 4, 6 ou 8 canaux.
6. Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD, de DVD ou d'autres sources audio.
7. Port Line Out (jaune). Ce port est dédié à un casque ou un haut-parleur. En mode 4, 6 ou 8 canaux, la fonction de ce port devient Front Speaker Out.
8. Port LAN (RJ-45) 1. Ce port, supporté par le contrôleur LAN Gigabit Marvell, permet une connexion Gigabit à un LAN (Local Area Network) via un hub réseau. Se référer au tableau ci-dessous pour des indications sur la LED du port LAN.
9. Port LAN (RJ-45) 2. Ce port, supporté par le contrôleur LAN Gigabit Marvell, permet une connexion Gigabit à un LAN (Local Area Network) via un hub réseau. Se référer au tableau ci-dessous pour des indications sur la LED du port LAN.

Indicateurs LED du port LAN

LED Activity/Link Speed
Statut	Description	Statut	Description
ETEINTE	Pas de lien	ETEINTE	Connexion 10Mbps
ORANGE	Lié	ORANGE	Connexion 100Mbps
CLIGNOTANTE	Activité de données	VERTE	Connexion 1Gbps

Édition WiFi-AP unicité :

Se référer au manuel de l'utilisateur de WiFi-AP Solo pour des détails concernant la configuration et les paramètres disponibles.

1. Port réseau sans fil. Il s'agit d'un module sans fil embarqué qui vous permet de configurer un réseau sans fil, et ainsi de communiquer avec d'autres périphériques sans fil sans être embarrassé par des câbles. Connectez l'antenne multidirectionnelle à ce port.
2. LED d'activité du réseau sans fil. Le module sans fil est fourni avec une LED d'indication.

12 Ports USB 2.0 1, 2, 3 et 4. Ces deux ports Universal Serial Bus (USB) 4-broches sont dédiés à la connexion de périphériques USB 2.0. 13. Port Microphone (rose). Ce port est dédié à un microphone. 14. Port sortie haut-parleurs latéraux (gris). Ce port est dédié à la connexion de haut-parleurs latéraux en configuration audio 8 canaux.

Reportez-vous au tableau de configuration audio ci-dessous pour une description de la fonction des ports audio en configuration 2, 4, 6 ou 8 canaux.

Configuration audio 2-4-6-8 canaux

1. Port SATA externe. Ce port se connecte à un boîtier SATA externe. Ce port supporte un disque dur Serial ATA pouvant être combiné à un périphérique externe Serial ATA 3.0 Gb/s pour configuration RAID 0, RAID 1, ou JBOD via le contrôleur RAID SATA JMicron® embarqué.

Le port SATA externe supporte les périphériques Serial ATA 1.5 et 3 Go/s. Les câbles plus longs supportent des exigences d'alimentation plus élevées pour délivrer le signal jusqu'à 2 mètres et autorisent la fonction hot-swap étendue.

• Avant de créer un ensemble RAID avec des disques durs Serial ATA, assurez-vous que vous avez connecté le câble Serial ATA et installé les disques durs Serial ATA ; sinon, vous ne pourrez pas accéder à l'utilitaire RAID JMicron ni configurer la fonction SATA du BIOS.
• Si vous souhaitez créer une configuration RAID à l'aide de ce connecteur, réglez l'élément JMicron SATA Controller Mode dans le BIOS sur [RAID]. Voir la section "4.4.5 Onboard Device Configuration" pour plus de détails.

• NE PAS insérer de connecteur différent sur ce port.
• NE PAS débrancher le boîtier Serial ATA externe lorsqu'un ensemble RAID 0 ou JBOD est configuré.
• Port de sortie optique S/PDIF. Ce port est destiné au câble de signal Serial ATA pour un disque dur Serial ATA.
• Port de sortie coaxiale S/PDIF Out. Ce port sert à être relié à un périphérique audio externe via un câble optique S/PDIF.
• Port clavier PS/2 (mauve). Ce port accueille un clavier PS/2.

2.7.2 Connecteurs internes

1. Connecteur pour lecteur de disquettes (34-1 pin FLOPPY)

Ce connecteur accueille le câble pour lecteur de disquette (FDD). Insérez un bout du câble dans le connecteur sur la carte mère, puis l'autre extrémité à l'arrête du lecteur de disquette.

La broche 5 du connecteur a été enlevée pour empêcher une mauvaise connexion lors de l'utilisation d'un câble FDD dont la broche 5 est couverte.

Connecteur pour lecteur de disquettes de la P5B Deluxe

2. Connecteur IDE (40-1 pin PRI_IDE)

Ce connecteur est destiné à un câble Ultra DMA 133/100/66. Le câble Ultra DMA 133/100/66 possède trois connecteurs : un bleu, un noir et un gris. Connectez l'interface bleue au connecteur IDE primaire de la carte mère, puis sélectionnez un des modes ci-dessous pour configurer vos disques durs.

	Paramètres de jumper	Mode du(des) périphérique(s)	Connecteur
Un périhérique	Cable-Select ou Maître	-	Noir
Deux périhériques	Cable-Select	Maître	Noir
		Esclave	Gris
	Maître	Maître	Noir ou gris
	Esclave	Esclave

• La broche 20 du connecteur IDE a été retirée pour correspondre à l'ouverture obturée du connecteur du câble Ultra DMA. Cela évite une mauvaise insertion du câble IDE. Utilisez le câble 80 conducteurs pour les périphériques Ultra DMA 133/100/66 IDE.

Si un périphérique quelconque est configuré sur "Cable-Select", assurez-vous que tous les autres cavaliers des périphériques possèdent la même configuration.

Connecteur IDE de la P5B Deluxe. Remarque : orientez les marques rouges du câble du lecteur IDE sur la broche 1.

PRI_IDE

3. Connecteurs Serial ATA ICH8R (7 broches SATA1 [rouge], SATA2 [rouge], SATA3 [noir], SATA4 [noir], SATA5 [rouge], SATA6 [rouge])

Ces connecteurs sont dédiés aux câbles des disques durs Serial ATA.

Si vous avez installé des disques durs Serial ATA, vous pouvez créer un ensemble RAID 0, RAID 1, RAID 5 ou RAID 10 grâce à la technologie Intel® Matrix Storage et au contrôleur RAID embarqué Intel® ICH8R.

• Ces connecteurs sont par défaut définis en mode Standard IDE. En mode Standard IDE, vous pouvez connecter des disques durs Serial ATA de démarrage/données à ces connecteurs. Si vous souhaitez créer un ensemble RAID Serial ATA via ces connecteurs, définissez l'option [Configure SATA as] du BIOS sur [RAID]. Voir la section "4.3.6 IDE Configuration" à la page 4-14 pour plus de détails.
• En configuration RAID 5, utilisez au moins trois disques durs. En configuration RAID 10, utilisez au moins quatre disques durs. Utilisez deux à quatre disques durs Serial ATA pour un ensemble RAID 0 ou RAID 1.

Connecteur SATA de la P5B Deluxe

SATA6

SATA4

SATA3

• Vous devez installer Windows® 2000 Service Pack 4 ou Windows® XP Service Pack 1 avant d'utiliser des disques durs Serial ATA. La fonction RAID Serial ATA (RAID 0/RAID 1/RAID 5/RAID 10) est uniquement disponible si vous utilisez Windows® 2000/XP ou ultérieur.
• Lors de l'utilisation des connecteurs en mode Standard IDE, connectez le disque dur de boot primaire au connecteur SATA1/2. Reportez-vous au tableau ci-dessous pour les connexions des disques durs SATA recommandées.

Connexion des disques durs Serial ATA

Connecteur	Couleur	Rédlage	Utilisation
SATA1/2/5/6	Rouge	Màître	Disque de boot
SATA3/4	Noir	Esclave	Disque de donnéesés

Connectez l'extrémité à angle droit du câble SATA au périphérique SATA. Vous pouvez aussi connecter cette extrémité du câble SATA au port SATA embarqué pour éviter les conflits mécaniques avec les cartes graphiques de grande taille.

Extrémité à angle droit

4. Connecteur RAID Serial ATA JMicron JMB363® (7-pin SATA RAID)

Ce connecteur est dédié à un câble Serial ATA. Il supporte un disque dur Serial ATA que vous pouvez utiliser pour une configuration RAID via le contrôleur RAID Serial ATA embarqué.

Le contrôleur JMicron JMB363 du BIOS est réglé sur [AHCI] par défaut, vous permettant d'utiliser les connecteurs pour créer un ensemble RAID. Voir section "4.4.6 Onboard Device Configuration" pour plus de détails.

Connecteur RAID SATA de la P5B Deluxe

Avant de créer une configuration RAID, assurez-vous que vous avez connecté les câbles Serial ATA à ces connecteurs, et que vous avez installé les disques durs Serial ATA; dans le cas échéant, vous ne pourrez pas entrer dans l'utilitaire JMicron® JMB363 ni dans la configuration Serial ATA du BIOS pendant le POST.

5. Connecteurs USB

Ces connecteurs sont dédiés à des ports USB 2.0. Connectez le câble du module USB à l'un de ces connecteurs puis installez le module sur un slot en ouvrant l'arrière du châssis. Ces ports USB sont conformes à la spécification USB 2.0 supportant des vitesses de connexion allant jusqu'à 480 Mbps.

Ne connectez jamais un câble 1394 aux connecteurs USB. Vous risqueriez d'endommager la carte mère !

Vous pouvez d'abord connecter le câble USB à ASUS Q-Connector (USB, bleu), puis installez Q-Connector (USB) sur le connecteur USB embarqué.

6. Connecteur port IEEE 1394a (10-1 pin IE1394_2)

Ce connecteur est dédié à un module IEEE 1394a. Connectez le câble du module IEEE 1394a (rouge) à ce connecteur, puis installez le module dans un slot à l'arrière du châssis.

Ne connectez jamais un câble USB au connecteur IEEE 1394a. Vous endommageriez la carte mère !

Vous pouvez d'abord connecter le câble 1394 à ASUS Q-Connector (1394, rouge), puis installer Q-Connector (USB) sur le connecteur 1394 embarqué.

7. Connecteurs de ventilation CPU, châssis, et alimentation (4-pin CPU_FAN, 3-pin CHA_FAN1, 3-pin CHA_FAN2, 3-pin CHA_FAN3, 3-pin PWR_FAN; WiFi-AP Edition: 3-pin CHA_FAN4, 3-pin CHA_FAN5)

Les connecteurs ventilateurs supportent des ventilateurs de 350 mA à 2000 mA (24 W max.) ou un total de 1 A à 7 A (84 W max.) à +12 V. Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère, en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur.

N'oubliez pas de connecter les câbles des ventilateurs aux connecteurs de ventilation de la carte mère. Une trop faible circulation d'air dans le système pourrait endommager les composants de la carte mère. Ces connecteurs ne sont pas des jumpers ! N'Y PLACEZ PAS de capuchons de jumpers !

Connecteurs ventilateurs de la P5B Deluxe

• Seuls les connecteurs CPU-FAN et CHA-FAN 1-2 supportent la fonction ASUS Q-FAN2.
• Si vous installez deux cartes VGA, nous vous recommandons de relier le câble du ventilateur à l'arrière du châssis au connecteur CHA_FAN1 ou CHA_FAN2 de la carte thermique pour un meilleur environnement thermique.

7. Connecteur Châssis intrusion (4-1 pin CHASSIS)

Ce connecteur est dédié à un détecteur d'intrusion intégré au châssis. Connectez le câble du détecteur d'intrusion ou du switch à ce connecteur. Le détecteur enverra un signal de haute intensité à ce connecteur si un composant du boîtier est enlevé ou déplacé. Le signal est ensuite généré comme événement d'intrusion châssis.

Par défaut, les broches nommées "Chassis Signal" et "Ground" sont couvertes d'un capuchon à jumper. N'enlevez ces capuchons que si vous pouvez utiliser la fonction de détection des intrusions.

Connecteur Châssis intrusion de la P5B Deluxe

9. Connecteurs d'alimentation ATX (24-pin EATXPWR, 2x4-pin EATX12V)

Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'alimentation sont conçues pour n'être insérées que dans un seul sens dans ces connecteurs. Trouvez le bon sens et appuyez fermement jusqu'à ce que la prise soit bien en place.

Connecteurs ATX de la P5B Deluxe

• Retirez bien le capuchon du connecteur EATX12V avant d'y relier une prise d'alimentation EPS +12V 8 broches. Utilisez uniquement une prise d'alimentation ATX 12V 4 broches, ou EPS +12V 8 broches avec le connecteur EATX12V.

Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme à la spécification ATX 12V 2.0 (ou version ultérieure), et qui fournit au minimum 400 W. - N'oubliez pas de connecter la prise ATX +12V 4/8 broches, sinon le système ne démarrera pas. - Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate. - Le bloc d'alimentation ATX 12V conforme à la spécification 2.0 (400W) a été testé pour répondre aux besoins électriques de la carte mère avec la configuration suivante :

CPU: Intel® Pentium® Extreme 3.73GHz

Mémoire : 512 MB DDR2 (x4)

Carte graphique : ASUS EAX1900XT

Périphérique Parallel ATA : Disque dur IDE

Périphérique Serial ATA : Disque dur SATA (x2)

Lecteur optique : DVD-RW

• Si vous souhaitez utiliser deux cartes PCI Express x16 haut de gamme, utilisez un bloc d'alimentation délivrant au moins 500W-600W voire plus, afin de garantir la stabilité du système.

10. Connecteur Front panel audio (10-1 pin AAFP)

Ce connecteur est dédié à un module d'E/S Front panel audio qui supporte les standards AC '97 audio et HD Audio. Connectez le câble du module d'E/S front panel audio à ce connecteur.

Connecteur Front panel audio de la P5B Deluxe

• Nous vous recommandons de brancher un module Front panel high-definition audio à ce connecteur pour bénéficier de la fonction High Definition Audio de la carte mère.
• Ce connecteur est défini par défaut sur HD Audio. Si vous souhaitez relier un module Front panel audio AC'97 à ce connecteur, définissez l'élément Front Panel Support Type du BIOS sur [AC97]. Voir section "4.4.6 Onboard Device Configuration" pour plus de détails.

11. Connecteur audio pour lecteur optique (4-pin CD)

Ce connecteur permet de recevoir une entrée audio stéréo à partir d'un lecteur optique, tel qu'un DVD/CD-ROM.

(noir) Connecteur audio pour lecteur optique de la M2N-E

12. Connecteur audio numérique (4-1 pin SPDIF_OUT)

Ce connecteur est dédié à un ou plusieurs modules additionnels Sony/Philips Digital Interface (S/PDIF). Connectez une extrémité du câble S/PDIF à ce connecteur, puis installez le module dans un slot à l'arrière du châssis.

SPDIF_OUT

Connecteur audio numérique de la PSB Deluxe

Le module S/PDIF est vendu séparément.

13. Connecteur System panel (20-pin PANEL)

Ce connecteur supporte plusieurs fonctions intégrées au châssis.

Connecteur System panel de la P5B Deluxe

LED d'alimentation système (3-1 broches PLED)

Ce connecteur 3-1 broches est dédié à la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

- Activité HDD (Rouge / 2-broches IDE_LED)

Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du disque dur). La LED IDE s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

- Haut parleur d'alerte système (4-broches SPEAKER)

Ce connecteur 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

- Bouton d'alimentation ATX/Soft-off (2-broches PWRSW)

Ce connecteur est dédié au bouton d'alimentation du système. Appuyer sur le bouton d'alimentation (power) allume le système ou le fait passer en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Presser le bouton d'alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

- Bouton Reset (2-broches RESET)

Ce connecteur 2 broches est destiné au bouton "reset" du boîtier. Il sert à redémarrer le système sans l'éteindre.

Q-Connector (panneau système)

ASUS Q-Connector vous permet de connecter en toute simplicité les câbles du panneau avant du châssis à la carte mère. Suivez les étapes suivantes pour installer ASUS Q-Connector.

Étape 1.

Connectez les câbles du panneau avant à leur connecteur respectif sur le ASUS Q-Connector.

Étape 2.

Insérez délicatement ASUS Q-Connector sur le connecteur du panneau système.

Étape 3.

Les fonctions en façade sont activées.

2.7.3

Installer le ventilateur optionnel

Installez le ventilateur optionnel uniquement si vous utilisez un dispositif de refroidissement passif ou liquide. Installer le ventilateur optionnel en même temps qu'un dispositif de refroidissement actif du CPU peut interférer avec le flux d'air et déstabiliser le système.

1. Placez le ventilateur sur l'ensemble tuyau-dissipateur.

2. Faites correspondre le bord rainuré avec le dissipateur.

3. Enforcez délicatement le ventilateur jusqu'à ce qu'il soit bien en place sur le dissipateur, puis connectez les câbles du ventilateur.

4. La photo ci-dessus montre le ventilateur après avoir été installé sur la carte mère.

• Branchez les câbles du ventilateur optionnel au connecteur CHA_FAN et/ou PWR_FAN de la carte mère. Assurez-vous que le ventilateur optionnel est correctement installé pour éviter de l'endommager, ainsi que les composants de la carte mère.

N'inclinez pas le ventilateur.

N'installez pas le ventilateur avec l'arête vous faisant face.

Ce chapitre décrit la séquence de démarrage, les messages POST, et les différentes manières d'arrêter le système.

Sommaire du chapitre

3

3.1 Démarrer pour la première fois 3-1 3.2 Éteindre l'ordinateur 3-2

3.1 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le boîtier.
2. Assurez-vous que tous les interrupteurs soient éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du boîtier.
4. Connectez l'autre extrémité du câble d'alimentation à une prise de courant équipée d'une protection contre les surtensions.
5. Allumez l'ordinateur en suivant cet ordre :

a. Moniteur b. Périphériques SCSI externes (en commençant par le dernier sur la chaîne) c. Alimentation système

1. Après avoir démarré, la LED d'alimentation sur la face avant du boîtier s'allume. Pour les alimentations ATX, la LED Système s'allume lorsque vous pressez l'interrupteur d'alimentation ATX. Si votre moniteur est compatible avec les standards "non polluants" ou s'il possède une fonction d'économie d'énergie, la LED du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage.

Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ; ou bien envoie des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent l'allumage du système, le système peut avoir échoué un des tests de démarrage. Vérifiez le paramétrage des cavaliers et les connexions ou appelez l'assistance technique de votre revendeur.

Signification des bips AMI BIOS

Description	Erreur
Un bip	Erreur du contrôleur clavier Erreur de rafraichissement Aucun lecteur maitre détecté
Deux bips continus suivis de deux bips courts	Erreur du contrôleur du lecteur de disquettes
Deux bips continus suivis de quatre bips courts	Echec d'un composant matériel

1. Au démarrage, maintenez la touche enfoncée pour avoir accès au menu de configuration du BIOS. Suivez les instructions du chapitre 4.

3.2 Éteindre l'ordinateur

3.2.1 Utiliser la fonction d'arrêt de l'OS

Si vous utilisez Windows® 2000 :

1. Cliquez sur le bouton Démarrer puis sur Éteindre...
2. Vérifiez que l'option Éteindre soit sélectionnée, puis cliquez sur OK pour éteindre l'ordinateur.
3. L'alimentation doit s'éteindre après que Windows® soit fermé.

Si vous utilisez Windows XP :

1. Cliquez sur le bouton Démarrer puis sur Arrêter.
2. Sélectionnez Arrêter le système pour éteindre l'ordinateur.
3. L'alimentation doit s'éteindre après que Windows® soit fermé.

3.2.2 Utiliser la double fonction de l'interrupteur

Lorsque le système fonctionne, presser l'interrupteur d'alimentation pendant moins de 4 secondes fait passer le système en mode "sleep" ou en mode "soft off" en fonction du paramétrage du BIOS. Presser le bouton pendant plus de 4 secondes fait passer le système en mode "soft off" quels que soient le réglage du BIOS et de l'OS. Voir la section "4.5 Power Menu (menu alimentation)" du chapitre 4 pour plus de détails.

Ce chapitre explique comment changer les paramètres système via les menus du BIOS. Une description détaillée des paramètres du BIOS est également fournie.

Le BIOS

4.1 Gérer et mettre à jour votre BIOS 4-1 4.2 La configuration du BIOS 4-19 4.3 Main menu (Menu Principal) 4-12 4.4 Advanced menu (Menu Avancé) 4-16 4.5 Power menu (Menu Alimentation) 4-26 4.6 Boot menu (Menu Boot) 4-30 4.7 Tools menu (Menu Outils) 4-35 4.8 Exit menu (Menu Sortie) 4-37

4.1 Gérer et mettre à jour votre BIOS

Les utilitaires suivants vous permettent de générer et mettre à jour le Basic Input/Output System (BIOS).

1. ASUS Update (Mise à jour du BIOS en environnement Windows®)
2. ASUS EZ Flash 2 (Mise à jour du BIOS via une disquette de boot durant le Power-On Self Test, POST)
3. ASUS AFUDOS (Mise à jour du BIOS en mode DOS via une disquette de boot.)
4. ASUS CrashFree BIOS 3 (Mise à jour du BIOS via une disquette bootable ou le CD de support de la carte mère quand le BIOS plante ou devient corrompu.)

Reportez-vous aux sections correspondantes pour plus de détails sur ces utilitaires.

Sauvegardez une copie du BIOS original de la carte mère sur une disquette bootable au cas où vous devriez restaurer le BIOS. Copiez le BIOS original en utilisant ASUS Update ou Award BIOS Flash.

4.1.1 Utilitaire ASUS Update

ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows®. ASUS Update permet de :

Sauvegarder le BIOS en cours - Télécharger le BIOS le plus récent depuis l'Internet - Mettre à jour le BIOS depuis un fichier BIOS à jour - Mettre à jour le BIOS depuis l'Internet, et Voir les informations de version du BIOS.

Cet utilitaire est disponible sur le CD de support fourni avec la carte mère.

ASUS Update nécessite une connexion Internet via un réseau ou via un Fournisseur d'Accès Internet (FAI).

Installer ASUS Update

Pour installer ASUS Update :

1. Insérez le CD de support dans le lecteur CD. Le menu Drivers apparaît.
2. Cliquez sur l'onglet Utilities, puis cliquez sur Install ASUS Update VX.XX.XX.
3. ASUS Update est installé sur votre système.

Mise à jour du BIOS depuis l'Internet

Pour mettre à jour le BIOS depuis l'Internet :

1. Lancez l'utilitaire depuis Windows en cliquant sur Démarrer > Programmes > ASUS > ASUSUpdate > ASUSUpdate. Le menu principal d'ASUS Update apparaît.

1. Choisissez "Update BIOS from the Internet" (Mettre à jour à partir d'Internet) dans le menu déroulant, puis cliquez sur Next (Suivant).

1. Choisissez le site FTP ASUS le plus proche de chez vous ou cliquez sur Auto Select (Sélection automatique). Cliquez sur Next (Suivant).
2. Depuis le site FTP, sélectionnez la version du BIOS à télécharger, puis cliquez sur Next (Suivant).
3. Suivez les instructions à l'écran pour terminer la mise à jour.

ASUS Update est capable de se mettre à jour depuis l'Internet. Mettez toujours à jour l'utilitaire pour bénéficier de toutes ses fonctions.

Mise à jour du BIOS grâce à un fichier BIOS. Pour effectuer cette mise à jour :

1. Lancez ASUS Update depuis le bureau de Windows® en cliquant sur Démarrer > Programmes > ASUS > ASUSUpdate > ASUSUpdate. La fenêtre principale d'ASUS Update apparaît.
2. Choisissez "Update BIOS from a file" (Mettre à jour à partir d'un fichier) dans le menu déroulant, puis cliquez sur Next (Suivant).
3. Localisez le fichier BIOS dans la fenêtre Open (Ouvrir), puis cliquez sur Save (Sauvegarder).
4. Suivez les instructions à l'écran pour terminer la mise à jour.

4.1.2 Créer une disquette bootable

1. Procédez selon l'une des méthodes suivantes pour créer une disquette bootable.

Sous DOS

a. Insérez une disquette de 1.44 Mo dans le lecteur. b. Au prompt, tapez format A:/s puis pressez Entrée.

Sous Windows XP

a. Insérez une disquette de 1.44 Mo dans le lecteur. b. Cliquez sur Démarrer puis Poste de travail. c. Sélectionnez l'icône du lecteur de disquette. d. Cliquez sur Fichier puis choisissez Formater. Une fenêtre de formatage, Formater disquette 3.5", apparaît. e. Sous Windows™ XP, choisissez Créer une disquette de démarrage MS-DOS dans les options de formatage puis cliquez sur Formater.

Sous Windows 2000

Pour créer un ensemble de disquettes bootables sous Windows 2000

a. Insérez une disquette vierge et formatée de 1.44 Mo dans le lecteur. b. Insérez le CD de Windows® 2000 dans le lecteur optique. c. Cliquez sur Démarrer puis sur Exécuter. d. Dans le champ vide, tapez

D:\bootdisk\makeboot a:

en considérant que D: est votre lecteur optique.

e. Appuyez sur Entrée, puis suivez les instructions qui apparaissent à l'écran pour continuer.

1. Copiez le fichier d'origine (ou le plus récent) du BIOS de la carte mère sur la disquette bootable.

4.1.3 Utilitaire ASUS EZ Flash 2

ASUS EZ Flash 2 vous permet de mettre à jour votre BIOS sans avoir à booter sur une disquette bootable ou à utiliser un utilitaire sous DOS. EZ Flash est intégré à la puce du BIOS ; il est accessible en pressant Alt+F2 lors du Power-On Self Tests (POST).

Pour mettre à jour le BIOS en utilisant EZ Flash 2 :

1. Visitez le site web ASUS (www.asus.com) pour télécharger le dernier BIOS pour cette carte mère.
2. Enregistrez ce BIOS sur une disquette ou un disque flash USB, puis redémarrez le système.
3. Vous pouvez lancer EZ Flash 2 de deux façons différentes.

(1) Insérez la disquette ou le disque flash USB qui contient le fichier BIOS dans le lecteur de disquette ou sur un port USB.

Appuyez sur <Alt> + <F2> lors du POST pour afficher l'écran suivant.

(2) Accédez au menu de configuration du BIOS. Allez sur le menu Tools pour sélectionner EZ Flash2 et appuyez sur pour l'activer.

Vous pouvez BASCULER d'un lecteur à l'autre en pressant sur avant de localiser le bon fichier. Puis, appuyez sur .

1. Lorsque le fichier BIOS correct est trouvé, EZ Flash 2 effectue la mise à jour du BIOS et redémarre automatiquement le système une fois terminé.

• Cette fonction peut supporter les périphériques tels qu'un disque flash USB, un disque dur, ou une disquette au format FAT 32/16/12.
• N'ÉTEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage.

4.1.4 Utilitaire AFUDOS

AFUDOS vous permet de mettre à jour le BIOS sous DOS en utilisant une disquette bootable contenant le BIOS à jour. Cet utilitaire vous permet aussi de copier le BIOS actuel afin d'en faire une sauvegarde si le BIOS est corrompu.

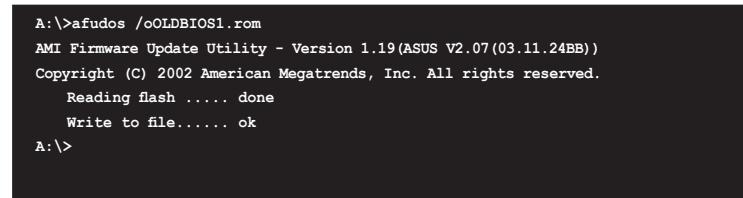

Copier le BIOS actuel

Pour copier le BIOS actuel en utilisant AFUDOS :

Vérifiez que la disquette ne soit pas protégée en écriture et contienne au moins 1024 Ko d'espace libre pour sauvegarder le fichier. - Les écrans de BIOS suivants sont présentés à titre d'exemple. Il se peut que vous n'ayez pas exactement les mêmes informations à l'écran.

1. Copiez AFUDOS (afudos.exe) du CD de support sur la disquette bootable créée plus tôt.
2. Démarrez en mode DOS puis au prompt tapez :

afudos /o[filename]

Où [filename] est un nom de fichier assigné par l'utilisateur de longueur inférieure à 8 caractères alphanumériques pour le nom principal, et trois caractères pour l'extension.

1. Pressez Entrée. L'utilitaire copie le BIOS actuel vers la disquette.

L'utilitaire revient au prompt DOS après avoir copié le fichier BIOS.

Mise à jour du BIOS

Pour mettre à jour le BIOS avec AFUDOS :

1. Visitez le site web ASUS (www.asus.com) et téléchargez le fichier BIOS le plus récent pour votre carte mère. Enregistrez le BIOS sur une disquette bootable.

Écrivez le nom du BIOS sur une feuille de papier. Vous devrez saisir le nom exact du BIOS au prompt DOS.

1. Copiez AFUDOS (afudos.exe) du CD de support sur la disquette bootable.
2. Bootez en mode DOS, puis au prompt tapez :

afudos /i[filename]

Où [filename] est le nom du BIOS original ou du BIOS le plus récent présent sur la disquette.

A:\>afudos /iP5BDELUXE.ROM

1. L'utilitaire lit le fichier et commence à mettre le BIOS à jour.

N'éteignez pas le système et ne le réinitialisez pas lors de la mise à jour du BIOS pour éviter toute erreur de boot !

1. L'utilitaire revient au prompt DOS une fois la mise à jour du BIOS finie. Rebootez le système depuis le disque dur.

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de récupérer le fichier du BIOS lorsqu'il est défectueux ou qu'il est corrompu lors d'une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le CD de support de la carte mère ou la disquette qui contient le BIOS à jour.

Préparez le CD de support de la carte mère ou la disquette contenant le BIOS mis à jour avant d'utiliser cet utilitaire.

Récupérer le BIOS depuis le CD de support

Pour récupérer le BIOS depuis le CD de support :

1. Enlevez toute disquette du lecteur de disquettes, puis allumez le système.
2. Insérez le CD de support dans le lecteur optique.
3. L'utilitaire affiche le message suivant et vérifie la présence du fichier BIOS sur la disquette.

Bad BIOS checksum. Starting BIOS recovery...

L'utilitaire lit le fichier BIOS, et commence alors à mettre à jour le BIOS corrompu.

Bad BIOS checksum. Starting BIOS recovery...

1. Redémarrez le système une fois que l'utilitaire a terminé la mise à jour.

Récupérer le BIOS depuis un disque flash USB

Pour récupérer le BIOS depuis le disque flash USB :

1. Insérez le disque flash USB contenant le fichier BIOS sur un port USB.
2. Démarrez le système.
3. L'utilitaire vérifiera automatiquement les périphériques à la recherche du fichier BIOS. Une fois trouvé, l'utilitaire effectue la mise à jour du BIOS.
4. Redémarrez le système une fois la mise à jour terminée.

Seuls les disques flash USB au format FAT 32/16/12, de moins de 8 Go, et composés d'une seule partition. - N'ÉTEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage.

4.2 Configuration du BIOS

Cette carte mère dispose d'une puce Low-Pin Count (LPC) programmable que vous pouvez mettre à jour en utilisant l'utilitaire fourni décrit au chapitre "4.1 Gérer et mettre à jour le BIOS."

Utilisez le Setup du BIOS lorsque vous installez la carte mère, lorsque vous voulez reconfigurer le système, ou lorsque vous y êtes invité par le message "Run Setup". Cette section vous explique comment configurer votre système avec cet utilitaire.

Même si vous n'êtes pas invité à entrer dans le BIOS, vous pouvez vouloir changer la configuration de votre ordinateur. Par exemple, il se peut que vous vouliez activer la fonction Mot de passe ou modifier les paramètres de la gestion de l'alimentation. Vous devez pour cela reconfigurer votre système en utilisant le Setup du BIOS de telle sorte que votre ordinateur prenne en compte ces modifications et les enregistre dans la mémoire CMOS RAM de la puce LPC.

La puce LPC de la carte mère stocke l'utilitaire Setup. Lorsque vous démarrez l'ordinateur, le système vous offre la possibilité d'exécuter ce programme. Pressez <Suppr> durant le POST (Power-On Self Test) pour entrer dans le BIOS, sinon, le POST continue ses tests.

Si vous voulez entrer dans le BIOS après le POST, redémarrez le système en appuyant simultanément sur <Ctrl> + <Alt> + <Del>, ou sur le bouton de réinitialisation du châssis. Vous pouvez également redémarrer le système en le mettant hors tension, puis sous tension. Cette dernière solution n'est envisageable que si les deux précédentes ont échoué.

Le Setup du BIOS a été conçu pour être le plus simple possible à utiliser. Il s'agit d'un programme composé de menus, ce qui signifie que vous pouvez vous déplacer dans les différents sous-menus et faire vos choix parmi les options prédéterminées.

• Les paramètres par défaut du BIOS de cette carte mère conviennent à la plupart des utilisations pour assurer des performances optimales. Si le système devient instable après avoir modifié un paramètre du BIOS, rechargez les paramètres par défaut pour retrouver compatibilité et stabilité. Choisissez Load Default Settings dans le menu Exit. Voir section "4.8 Exit Menu".
• Les écrans de BIOS montrés dans cette section sont des exemples et peuvent ne pas être exactement les mêmes que ceux que vous aurez à l'écran.
• Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le plus récent pour cette carte mère.

4.2.1 Écran de menu du BIOS

4.2.2 Barre de menu

En haut de l'écran se trouve une barre de menu avec les choix suivants :

Main pour modifier la configuration de base du système

Advanced pour activer ou modifier des fonctions avancées

Power pour modifier la configuration de gestion avancée de l'alimentation (APM)

Boot pour modifier la configuration de démarrage

Exit pour choisir les options de sortie et charger les paramètres par défaut

Pour accéder aux éléments de la barre de menu, pressez les flèches droite ou gauche sur le clavier jusqu'à ce que l'élément désiré soit surligné.

4.2.3 Touches de navigation

En bas à droite d'un écran de menu se trouvent les touches de navigation. Utilisez-les pour naviguer dans ce menu.

Ces touches peuvent varier d'un menu à l'autre.

4.2.4 Éléments de menu

L'élément surligné dans la barre de menu affiche les éléments spécifiques à ce menu. Par exemple, sélectionner Main affiche les éléments du menu principal.

Les autres éléments (Advanced, Power, Boot, et Exit) de la barre de menu ont leurs propres menus respectifs.

4.2.5 Éléments de sous-menu

Un élément avec un sous-menu est précédé d'un triangle. Pour afficher le sous-menu, sélectionnez l'élément et appuyez sur Entrée.

4.2.6 Champs de configuration

Ces champs affichent les valeurs des éléments de menu. Si un élément est configurable par l'utilisateur, vous pouvez modifier sa valeur. Vous ne pouvez pas sélectionner un élément qui n'est pas configurable par l'utilisateur.

Les champs configurables sont mis entre crochets et sont surlignés lorsqu'ils sont sélectionnés. Pour modifier la valeur d'un champ, sélectionnez-le et appuyez sur Entrée pour afficher une liste d'options.

4.2.7 Fenêtre contextuelle

Sélectionnez un élément de menu puis appuyez sur Entrée pour afficher une fenêtre avec les options de configuration pour cet élément.

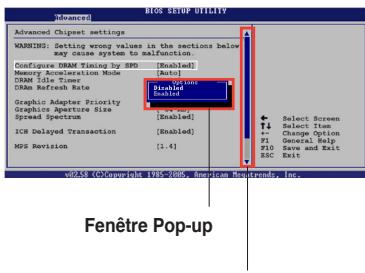

4.2.8 Barre de défilement

Une barre de défilement apparaît à droite de l'écran de menu lorsque tous les éléments ne peuvent pas être affichés en une seule fois. Utilisez les flèches pour faire défiler.

Barre de défilement

4.2.9 Aide générale

En haut à droite de l'écran de menu se trouve une brève description de l'élément sélectionné.

4.3 Menu principal

Lorsque vous entrez dans le BIOS, l'écran du menu principal apparaît, vous donnant une vue d'ensemble des informations de base du système.

Référez-vous à la section "4.2.1 Écran de menu du BIOS" pour plus d'informations sur l'écran de menus et sur la façon d'y naviguer.

4.3.1 Heure système [xx:xx:xx]

Détermine l'heure du système.

4.3.2 System Date [Jour xx/xx/xxxx]

Détermine la date du système.

Détermine le type de lecteur de disquette installé.

Permet de choisir la langue du BIOS parmi les options disponibles.

Options de configuration : [Chinois (GB)] [Chinois BIG5] [Japonais] [Français] [Allemand] [Anglais]

4.3.5 SATA 1-6

En entrant dans le Setup, le BIOS détecte la présence des périphériques IDE. Il y a un sous-menu distinct pour chaque périphérique IDE. Choisissez un élément et appuyez sur Entrée pour en afficher les informations.

Les valeurs affichées pour les éléments grisés (Device, Vendor, Size, LBA Mode, Block Mode, PIO Mode, Async DMA, Ultra DMA, et SMART monitoring) sont auto-détectées par le BIOS et ne sont pas configurables. Ces éléments apparaissent comme N/A si aucun périphérique IDE n'est installé sur le système.

Type [Auto]

Sélectionne le type de disque IDE. [Auto] permet une sélection automatique du périphérique IDE approprié. Choisissez [CDROM] si vous configurez spécifiquement un lecteur CD-ROM. Choisissez [ARMD] (ATAPI Removable Media Device) si votre périphérique est un ZIP, LS-120, ou MO. Options de configuration : [Not Installed] [Auto] [CDROM] [ARMD]

LBA/Large Mode [Auto]

Active ou désactive le mode LBA. Passer sur Auto autorise le mode LBA si le périphérique supporte ce mode, et si le périphérique n'était pas précédemment formaté avec le mode LBA désactivé. Options de configuration : [Disabled] [Auto]

Active ou désactive les transferts multi-secteurs. Configuré sur Auto, les transferts de données vers et depuis le périphérique se feront plusieurs secteurs à la fois, si le périphérique supporte la fonction de transfert multi-secteurs. Sur [Disabled], les transferts de données vers et depuis le périphérique se feront secteur par secteur. Options de configuration : [Disabled] [Auto]

PIO Mode [Auto]

Détermine le mode PIO. Options de configuration : [Auto] [0] [1] [2] [3] [4]

Mode DMA [Auto]

Détermine le mode DMA. Options de configuration : [Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5]

Active ou désactive les transferts de données 32 bits. Options de configuration : [Désactivé] [Activé]

4.3.6 Configuration IDE

Les éléments de ce menu vous permettent de modifier ou de régler les configurations des périphériques IDE installés dans le système. Choisissez un élément et appuyez si vous pouvez le configurer.

Configuration SATA [Améliorée]

Options de configuration : [Compatible] [Améliorée] [Désactivé]

Configurer SATA en [IDE]

Définit la configuration des connecteurs Serial ATA supportés par le Southbridge.

AHCI permet au pilote de stockage embarqué d'activer les fonctions Serial ATA avancées, augmentant ainsi les performances du stockage selon différentes charges car cela permet au lecteur d'optimiser en interne l'ordre des commandes.

Si vous souhaitez créer un ensemble RAID 0, RAID 1, RAID 5, RAID 10, ou Intel® Matrix Storage Technology avec des disques durs Serial ATA, définissez cet élément sur [RAID].

Si vous souhaitez utiliser les disques durs Serial ATA comme des périphériques physiques de stockage Parallel ATA, conservez le réglage [IDE] par défaut.

Si vous souhaitez que les disques durs Serial ATA utilisent l'interface AHCI (Advanced Host Controller Interface), définissez cet élément sur [AHCI].

Protection en écriture du disque dur [Désactivé]

Active ou désactive la protection en écriture des disques durs. Ceci ne sera effectif que si vous accédez au périphérique via le BIOS. Options de configuration : [Disabled] [Enabled]

IDE Detect Time Out [35]

Sélectionne le début de détection des périphériques ATA/ATAPI. Options de configuration : [0] [5] [10] [15] [20] [25] [30] [35]

4.3.7 System Information

Ce menu vous donne un aperçu des spécifications générales du système. Le BIOS détecte automatiquement les éléments de ce menu.

AMI BIOS

Affiche les informations auto-détectées du BIOS.

Processor

Affiche les spécifications auto-détectées du CPU.

System Memory

Affiche la mémoire système auto-détectée.

4.4 Advanced menu (menu avancé)

Les éléments du menu Advanced vous permettent de modifier les paramètres du CPU et d'autres composants système.

Prenez garde en changeant les paramètres du menu Advanced. Des valeurs incorrectes risquent d'entraîner un mauvais fonctionnement du système.

4.4.1 JumperFree Configuration

AI Tuning [Auto]

Permet la sélection des options d'overclocking CPU pour parvenir à la fréquence interne désirée du CPU. Choisissez l'un des pré-réglages d'overclocking :

Manual	Vous permet de régler individuellement les paramètres d'overclocking.
Auto	Charge les paramètres optimums pour le système.
Standard	Charge les paramètres standards pour le système.
Al Overclock	Charge des paramètres d'overclocking avec des paramètres optimaux pour la stabilité lors de l'overclocking.
Al N.O.S.	La fonction ASUS Non-delay Overclocking System détermine intelligiment la charge système et BOOSTe automatiquement les performances pour les applications les plus exigeantes.

Les éléments suivants apparaissent uniquement quand AI Tuning est sur [Manual].

CPU Frequency [XXX]

Indique la fréquence envoyée par le générateur d'horloge au bus système et au bus PCI. La fréquence de bus (fréquence externe) multipliée par le multiple du bus équivaut à la vitesse du CPU. La valeur de cet élément est auto-détectée par le BIOS. Les valeurs varient de 200 à 400. Se référer au tableau ci-dessous pour les paramètres corrects de FSB et de fréquence externe du CPU.

Synchronisation FSB/Fréquence externe du CPU

Front Side Bus	Fréquence externe du CPU
FSB 1066	266 MHz
FSB 800	200 MHz

Définit la fréquence de fonctionnement de la DDR.

Options de configuration :

Fréquences de DRAM disponibles pour différents paramètres de FSB

FSB	Options de configuration
	Auto	DDR2-533	DDR2-667	DDR2-800	DDR2-889*	DDR2-1067*
FSB 1066	●	●	●	●	●	●
FSB 800	●	●	●	●

• Uniquement à des fins d'overclocking.

Sélectionner une fréquence de DRAM trop élevée peut rendre le système instable ! Dans ce cas, revenez aux paramètres par défaut.

L'élément DRAM Frequency apparaît également quand vous définissez AI Tuning sur [AI NOS].

Permet de sélectionner la fréquence PCI Express.

Options de configuration : [Auto] [90] [91] [92] [93]... [150]

PCI Clock Synchronization Mode [Auto]

Sélectionne le mode de synchronisation de l'horloge PCI.

Active ou désactive le spectre étalé du générateur de fréquences.

Options de configuration : [Désactivé] [Activé] [Auto]

Les éléments suivants apparaissent également quand Al Tuning est défini sur [Al NOS].

Tension mémoire [Auto]

Détermine la tension de fonctionnement de la DDR2.

Options de configuration : [Auto] [1,80 V] [1,85 V] [1,90 V] [1,95 V] [2,00 V] [2,05 V]

[2,10 V] [2,15 V] [2,25 V] [2,30 V] [2,35 V] [2,40 V] [2,45 V]

Se reporter à la documentation de la DDR2 avant d'ajuster la tension mémoire.

Définir une tension trop élevée peut endommager le(s) module(s) mémoire !

Tension VCore du CPU [Auto]

Détermine la tension VCore du CPU.

Options de configuration : [Auto] [1,7000 V] [1,6875 V] [1,6750 V] [1,6625 V]

[1,6500 V] [1,6375 V] [1,6250 V] [1,6125 V] [1,6000 V] [1,5875 V] [1,5750 V] [1,5625 V]

[1,5500 V] [1,5375 V] [1,5250 V] [1,5125 V] [1,5000 V] [1,4875 V] [1,4750 V] [1,4625 V]

[1.4500V][1.4375V][1.4250V][1.4125V][1.4000V][1.3875V][1.3750V][1.3625V]

[1.3500V] [1.3375V] [1.3250V] [1.3125V] [1.3000V] [1.2875V] [1.2750V]

Reportez-vous à la documentation de votre CPU avant de tenter d'ajuster la tension Vcore. Régler une tension Vcore trop élevée peut endommager le CPU !

Sélectionne le voltage d'arrêt du FSB.

Options de configuration : [Auto] [1.200V] [1.300V] [1.400V] [1.450V]

Définir un voltage d'arrêt du FSB trop élevé peut endommager le CPU et le chipset.

NB VCore [Auto]

Options de configuration : [Auto] [1.25V] [1.35V] [1.45V] [1.55V]

SB Vcore (SATA, PCIE) [Auto]

Options de configuration : [Auto] [1.50V] [1.60V] [1.70V] [1.80V]

Sélectionne le voltage du chipset ICH.

Options de configuration : [Auto] [1.057V] [1.215V]

4.4.2 LAN Cable Status

Active ou désactive la vérification du câble LAN lors du POST (Power-On Self-Test). Options de configuration : [Disabled] [Enabled]

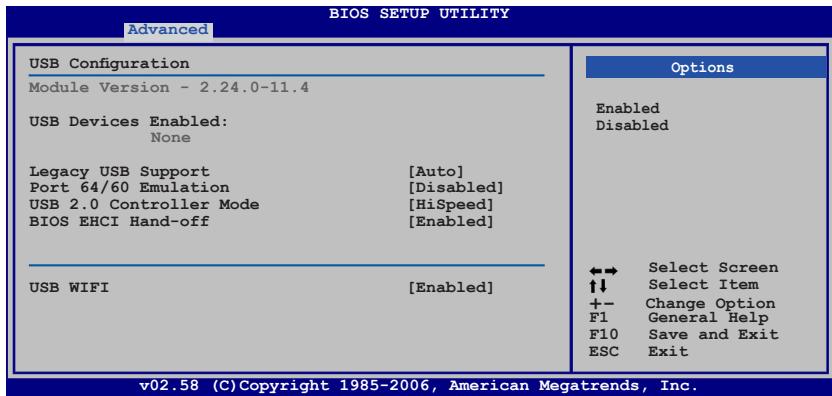

4.4.3 USB Configuration

Les éléments de ce menu vous permettent de modifier les fonctions liées à l'USB. Choisissez un élément puis pressez pour afficher les options de configuration.

Les éléments Module Version et USB Devices Enabled affichent les valeurs auto-détectées. Si aucun périphérique USB n'est détecté, l'objet affiche None.

Vous permet d'activer ou de désactiver le support des périphériques USB pour les OS legacy. Passer sur [Auto] permet au système de détecter la présence de périphériques USB au démarrage. Si détecté, le mode contrôleur USB legacy est activé. Si aucun périphérique USB n'est détecté, le support USB legacy est désactivé. Options de configuration: [Disabled] [Enabled] [Auto]

Port 64/60 Emulation [Disabled]

Active ou désactive le support de l'émulation du port d'E/S 60h/64h. Ceci permet de supporter les claviers USB pour les OS ne supportant pas la norme USB. Options de configuration: [Disabled] [Enabled]

USB 2.0 Controller Mode [HiSpeed]

Permet de régler le mode du contrôleur USB 2.0 sur HiSpeed (480 Mbps) ou FullSpeed (12 Mbps). Options de configuration: [HiSpeed] [Full Speed]

BIOS EHCI Hand-Off [Enabled]

Permet d'activer le support des systèmes d'exploitation sans fonction EHCI hand-off. Options de configuration: [Disabled] [Enabled]

USB WIFI [Enabled] (Uniquement EditionWiFi-AP)

Active ou désactive le module WIFI USB.

Options de configuration : [Disabled] [Enabled]

4.4.4 CPU Configuration

Les éléments de ce menu affichent les informations CPU auto-détectées par le BIOS.

L'objet suivant apparaît uniquement quand Modify Ratio Support est défini sur Enabled.

Définir cet élément sur [Enabled] permet aux OS legacy de booter même sans support de CPUs avec fonctions CPUID étendues.

Options de configuration : [Disabled] [Enabled]

Active ou désactive la technologie No-Execution Page Protection. Définir cet élément sur [Disabled] force le flag de la fonction XD à revenir systématiquement sur zéro (0). Options de configuration : [Disabled] [Enabled]

Le menu chipset vous permet de modifier les paramètres avancés du chipset. Choisissez un élément et pressez pour afficher le sous-menu.

Active ou désactive le remappage de la mémoire PCI qui excède la mémoire physique totale. Activez cette option uniquement si vous installez un système d'exploitation 64 bits. Options de configuration : [Disabled] [Enabled]

Permet d'activer ou de désactiver le contrôleur High Definition Audio. Options de configuration : [Disabled] [Enabled]

Front Panel Support Type [AC97] Vous permet de régler le mode du connecteur (AFFP) audio en façade sur legacy AC'97 ou high-definition audio en fonction du standard audio que le module audio de façade peut supporter. Options de configuration : [AC97] [HD Audio]

Onboard 1394 Controller [Enabled]

Active ou désactive le support du contrôleur 1394 embarqué. Options de configuration : [Disabled] [Enabled]

Onboard PCIE Gb LAN [Enabled]

Options de configuration : [Disabled] [Enabled]

LAN Option ROM [Disabled] Options de configuration : [Disabled] [Enabled]

Onboard PCI LAN_2 [Enabled]

Options de configuration : [Enabled] [Disabled]

LAN Option ROM [Disabled] Options de configuration : [Disabled] [Enabled]

JMicron SATA/PATA Controller [Enabled]

Options de configuration : [Disabled] [Enabled]

JMicron SATA Controller Mode [AHCI] Options de configuration : [IDE] [AHCI] [RAID]

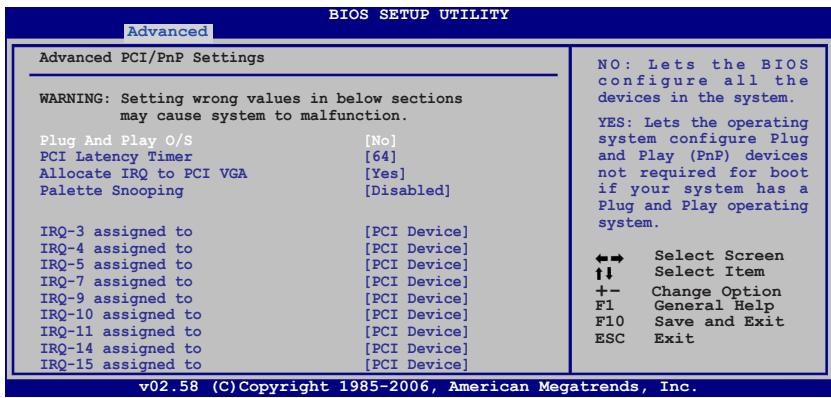

L'élément PCI PnP vous permet de changer les paramètres avancés des périphériques PCI/PnP. Le menu inclut le réglage des ressources IRQ et DMA pour chaque périphérique PCI/PnP ou ISA legacy, et de régler la taille du bloc mémoire pour les périphériques ISA legacy.

Prenez garde en changeant les paramètres des menus PCI PnP. De mauvaises valeurs risquent d'entraîner des dysfonctionnements systèmes.

Plug And Play O/S [No]

Sur [No], le BIOS configure tous les périphériques du système. Sur [Yes] et si vous installez un OS Plug and Play, le système d'exploitation configure les périphériques Plug and Play non requis par le boot. Options de configuration : [No] [Yes]

Vous permet de sélectionner la valeur en unités des fréquences PCI des périphériques PCI pour l'élément PCI latency timer. Options de configuration : [32] [64] [96] [128] [160] [192] [224] [248]

Allocate IRQ to PCI VGA [Yes]

Sur [Yes], le BIOS assigne un IRQ à la carte VGA PCI si la carte nécessite un IRQ. Sur [No], le BIOS n'assigne pas d'IRQ à la carte VGA PCI même si nécessaire. Options de configuration : [No] [Yes]

Palette Snooping [Disabled]

Sur [Enabled], la fonction de palette snooping informe les périphériques PCI qu'un périphérique graphique ISA est installé dans le système afin que ce dernier puisse fonctionner correctement. Options de configuration : [Disabled] [Enabled]

Sur [PCI Device], l'IRQ spécifique est libre d'utiliser des périphériques PCI/PnP. Sur [Reserved], l'IRQ est réservé pour les périphériques legacy ISA. Options de configuration : [PCI Device] [Reserved]

4.5 Power menu (menu alimentation)

Les éléments du menu Power vous permettent de changer les paramètres de l'ACPI et Advanced Power Management (APM). Choisissez un élément puis pressez pour afficher les options de configuration.

4.5.1 Suspend Mode [Auto]

Permet de sélectionner l'état de l'Advanced Configuration and Power Interface (ACPI) à utiliser. Options de configuration : [S1 Only] [Auto]

4.5.2 Repost Video on S3 Resume [Disabled]

Permet d'invoquer le VGA BIOS POST lors de la reprise S3/STR. Options de configuration : [Disabled] [Enabled]

4.5.3 ACPI 2.0 Support [Disabled]

Permet d'ajouter d'autres tables pour les spécifications Advanced Configuration and Power Interface (ACPI) 2.0. Options de configuration : [Disabled] [Enabled]

Permet d'activer ou de désactiver le support de l'Advanced Configuration and Power Interface (ACPI) dans l'Application-Specific Integrated Circuit (ASIC). Lorsque réglé sur Enabled, le pointeur de table APIC ACPI est inclus dans la liste RSDT. Options de configuration : [Disabled] [Enabled]

4.5.5 APM Configuration

Réglé sur Power Off, le système passe en mode "off" après une perte de courant alternatif. Sur Power On, le système passe en mode "on" après une perte de courant alternatif. Sur Last State, le système passe soit en mode "off" soit en mode "on", selon le dernier état avant la perte de courant alternatif. Options de configuration : [Power Off] [Power On] [Last State]

Power On By RTC Alarm [Disabled]

Permet d'activer ou de désactiver le RTC pour générer un événement de réveil. Options de configuration : [Disabled] [Enabled]

Power On By External Modems [Disabled]

Permet de régler sur [Enabled] ou [Disabled] pour allumer l'ordinateur lorsque le modem externe reçoit un appel alors que l'ordinateur est en mode "Soft-off". Options de configuration : [Disabled] [Enabled]

L'ordinateur ne peut recevoir ou transmettre des données tant que l'ordinateur et les applications ne sont pas pleinement fonctionnels. Ainsi, une connexion ne peut être réalisée au premier essai. Éteindre puis rallumer un modem externe lorsque l'ordinateur est éteint lance une procédure d'initialisation qui allume le système.

Active ou désactive la fonction de réveil en mode S5 via les périphériques PCI.

Options de configuration : [Désactivé] [Activé]

Active ou désactive la fonction de réveil par périphériques PCIE.

Options de configuration : [Désactivé] [Activé]

Allumage par clavier PS/2 [Désactivé]

Vous permet d'utiliser des touches spécifiques du clavier pour allumer le système. Cette fonction nécessite une alimentation ATX délivrant au moins 1A sur le +5VSB. Options de configuration : [Désactivé] [Barre d'espace] [Ctrl-Échap] [Touche d'alimentation]

Allumage par souris PS/2 [Désactivé]

Réglé sur [Activé], ce paramètre vous permet d'utiliser la souris PS/2 pour allumer le système. Cette fonction nécessite une alimentation ATX délivrant au moins 1A sur le +5VSB. Options de configuration : [Désactivé] [Activé]

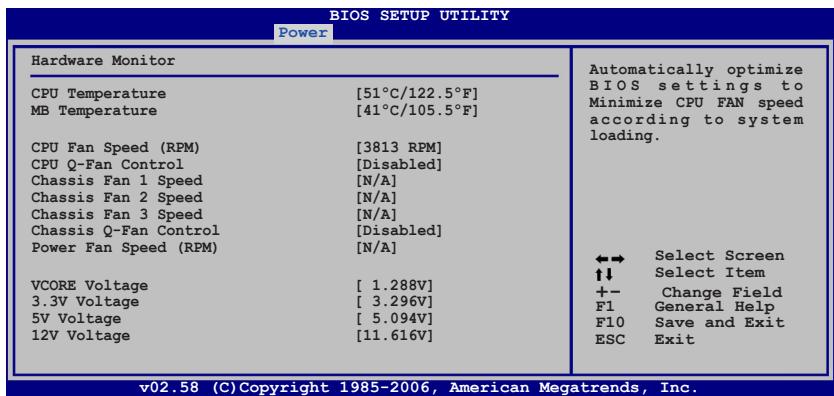

4.5.6 Moniteur matériel

Le moniteur matériel intégré détecte et affiche automatiquement les températures de la carte mère et du CPU. Sélectionnez [Ignoré] si vous ne souhaitez pas afficher les températures détectées.

Le moniteur matériel intégré détecte automatiquement les vitesses de rotation du ventilateur du CPU et en affiche la vitesse en "tours par minute" (RPM).

Si le ventilateur n'est pas connecté à la carte mère, la valeur affichée est N/A. Sélectionnez [Ignoré] si vous ne souhaitez pas surveiller la vitesse de rotation du ventilateur CPU.

Contrôle Q-Fan du CPU [Désactivé]

Active ou désactive le contrôleur Q-Fan du CPU.

Options de configuration : [Désactivé] [Activé]

L'élément Profil Q-Fan du CPU apparaît uniquement quand vous avez activé la fonction Contrôle Q-Fan du CPU.

Permet de configurer le niveau de performance approprié de la fonction Q-Fan du CPU. Sur [Optimal], le ventilateur du CPU s'ajustera automatiquement selon la température du CPU. Sur [Silent], la vitesse du ventilateur sera réduite pour un fonctionnement silencieux, et sur [Performance], la vitesse de rotation du ventilateur sera à son maximum.

Options de configuration : [Performance] [Optimal] [Silent]

Le monitoring matériel embarqué détecte automatiquement les vitesses de rotation du ventilateur du châssis, et en affiche la vitesse en "rotations par minute" (RPM). Si les ventilateurs ne sont pas connectés au châssis, la valeur affichée est 0.

Chassis Q-Fan Control [Disabled]

Active ou désactive le contrôleur Q-Fan du châssis. Options de configuration : [Disabled] [Enabled]

Permet de configurer le niveau de performance approprié de la fonction Q-Fan du châssis. Sur [Optimal], le ventilateur du châssis s'ajustera automatiquement selon la température du CPU. Sur [Silent], la vitesse du ventilateur sera réduite pour un fonctionnement silencieux, et sur [Performance], la vitesse de rotation du ventilateur sera à son maximum.

Options de configuration : [Performance] [Optimal] [Silent]

Le monitoring matériel intégré détecte et affiche automatiquement la vitesse du ventilateur d'alimentation en rotations par minute (RPM). Si le ventilateur n'est pas connecté à la carte mère, le champ affichera N/A.

Vcore Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage

Le monitoring matériel intégré détecte automatiquement la tension de sortie via les régulateurs de tension embarqués. Sélectionnez [Ignored] si vous ne souhaitez pas afficher les températures détectées.

4.6 Boot menu (menu de démarrage)

L'élément Boot menu vous permet de modifier les options de démarrage du système. Choisissez un élément et pressez pour afficher le sous-menu.

4.6.1 Boot Device Priority

Ces éléments spécifient la priorité des périphériques de démarrage parmi les périphériques disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système. Options de configuration : [xxx Drive] [Disabled]

4.6.2 Boot Settings Configuration

Quick Boot [Enabled]

L'activation de cet élément permet au BIOS de sauter certains tests du power-on self test (POST) lors du démarrage afin de réduire la durée de démarrage. Sur [Disabled], le BIOS exécutera tous les tests du POST.

Options de configuration : [Disabled] [Enabled]

Full Screen Logo [Enabled]

Active ou désactive l'affichage du logo en plein écran. Options de configuration : [Disabled] [Enabled]

Réglez cet élément sur [Enabled] pour utiliser la fonction ASUS MyLogo2™.

Add On ROM Display Mode [Force BIOS]

Règle le mode d'affichage de l'option ROM.

Options de configuration : [Force BIOS] [Keep Current]

Détermine si le pavé numérique est activé ou non au démarrage du PC.

Réglé sur Enabled, le système attendra que la touche F1 soit pressée lorsque des erreurs surviennent. Options de configuration : [Disabled] [Enabled]

Hit 'DEL' Message Display [Enabled]

Réglé sur Enabled, le système affiche le message "Press DEL to run Setup" lors du POST. Options de configuration : [Disabled] [Enabled]

Interrupt 19 Capture [Disabled]

Lorsqu'il est réglé sur [Enabled], cette fonction permet à l'option ROM de rediriger l'interruption 19. Options de configuration : [Disabled] [Enabled]

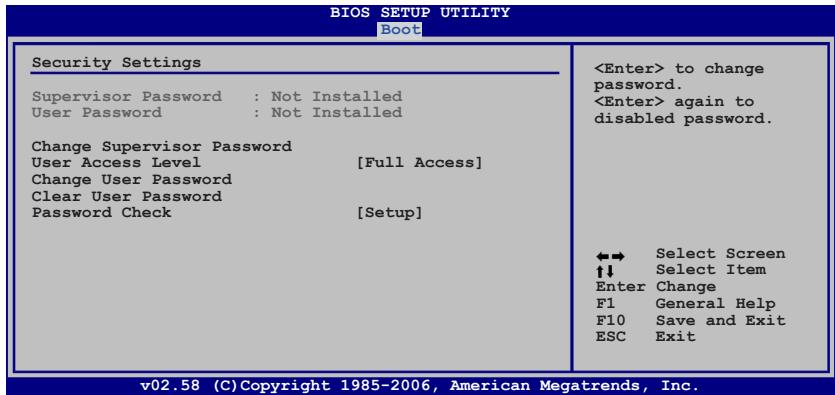

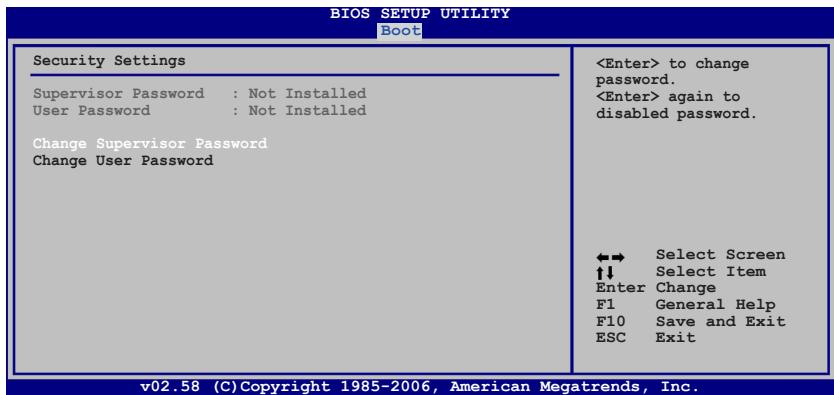

4.6.3 Sécurité

Le menu Sécurité vous permet de modifier les paramètres de sécurité du système. Sélectionnez un élément puis appuyez sur Entrée pour afficher les options de configuration.

Sélectionnez cet élément pour définir ou modifier le mot de passe superviseur. L'élément Supervisor Password en haut de l'écran affiche Not Installed par défaut.

Après avoir fixé un mot de passe, cet élément affiche Installed.

Pour définir un mot de passe superviseur :

1. Choisissez Change Supervisor Password et appuyez sur Entrée.
2. Dans la boîte du mot de passe, tapez un mot de passe composé d'au moins six lettres ou nombres puis appuyez sur Entrée.
3. Confirmez le mot de passe lorsque cela vous est demandé.

Le message "Password Installed" apparaît une fois le mot de passe correctement configuré.

Pour changer le mot de passe superviseur, suivez les mêmes étapes que lors de la définition du mot de passe.

Pour effacer le mot de passe superviseur, choisissez Change Supervisor Password puis appuyez sur Entrée. Le message "Password Uninstalled" apparaît.

Si vous avez oublié votre mot de passe BIOS, vous pouvez l'effacer en effaçant la CMOS Real Time Clock (RTC) RAM. Voir section 2.6 pour plus d'informations concernant la procédure d'effacement de la RTC RAM.

Après avoir changé le mot de passe superviseur, les autres éléments apparaissent. Ils vous permettent de changer les autres paramètres de sécurité.

Cet élément vous permet de sélectionner les restrictions pour les éléments du Setup. Options de configuration : [No Access] [View Only] [Limited] [Full Access]

No Access empêche l'utilisateur d'accéder au Setup.

View Only permet l'accès, mais pas la modification des champs.

Limited permet la modification de certains champs comme la date et l'heure.

Full Access permet l'accès et la modification de tous les champs du Setup.

Choisissez cet élément pour régler ou changer le mot de passe utilisateur. L'élément User Password en haut de l'écran affiche Not Installed par défaut. Après avoir choisi un mot de passe, il affichera Installed.

Pour fixer un mot de passe utilisateur :

1. Choisissez Change User Password et pressez .
2. Dans la boîte de mot de passe qui apparaît, tapez un mot de passe composé d'au moins six lettres et/ou chiffres, puis pressez .
3. Confirmez le mot de passe lorsqu'on vous le demande.

Le message "Password Installed" apparaît une fois votre mot de passe réglé avec succès.

Pour modifier le mot de passe utilisateur, suivez ces mêmes étapes.

Clear User Password

Choisissez cet élément pour effacer le mot de passe utilisateur.

Réglé sur [Setup], le BIOS vérifiera le mot de passe utilisateur à chaque accès au Setup. Réglé sur [Always], le BIOS vérifiera le mot de passe pour l'accès au Setup et lors du boot. Options de configuration : [Setup] [Always]

Permet d'activer la fonction ASUS EZ Flash 2. Lorsque vous pressez , un message de confirmation apparaît. Utilisez les touches haut/bas pour sélectionner entre [Yes] ou [No], puis appuyez sur pour confirmer votre choix. Voir page 4-5, section 4.1.3 pour plus de détails.

4.7.2 ASUS O.C. Profile

Cet élément vous permet de stocker ou charger de multiples paramètres du BIOS.

BIOS SETUP UTILITY Tools

Save to Profile 1

Permet de sauvegarder sur un fichier le profil de BIOS actuel sur la mémoire flash du BIOS. Appuyez sur pour sauvegarder le fichier.

Permet de charger les paramètres de BIOS précédents sauvegardés dans la mémoire flash du BIOS. Appuyez sur pour charger le fichier.

Start O.C. Profile

Permet de lancer l'utilitaire de sauvegarde et de chargement du CMOS. Appuyez sur pour démarrer l'utilitaire.

• Cette fonction peut supporter des disques flash USB ou des disquettes au format FAT 32/16 uniquement.
• N'ÉTEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage.

4.8 Exit menu (menu sortie)

Le menu Exit vous permet de charger les valeurs optimales ou par défaut des éléments du BIOS, ainsi que de sauvegarder ou de rejeter les modifications faites dans le BIOS.

Appuyer sur ne fait pas immédiatement quitter ce menu. Choisissez l'une des options de ce menu ou pour sortir.

Exit & Save Changes

Une fois vos modifications effectuées, choisissez cette option du menu Exit pour vous assurer que les valeurs que vous avez choisies seront enregistrées dans la CMOS RAM. Une pile de sauvegarde alimente la CMOS RAM quand l'ordinateur est éteint. Lorsque vous choisissez cette option, une fenêtre de confirmation apparaît. Choisissez Yes pour enregistrer les modifications et quitter.

Si vous essayez de quitter le programme sans sauvegarder vos règles, le programme affichera un message vous demandant si vous souhaitez ou non sauvegarder vos règles. Appuyez sur pour sauvegarder et quitter le programme.

Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au Setup. Si vous avez modifié les champs autres que System Date, System Time, et Password, le BIOS demande une confirmation avant de quitter.

Load Setup Defaults

Cette option vous permet de charger les valeurs par défaut pour chaque paramètre des menus du Setup. Lorsque vous choisissez cette option ou si vous pressez <Entrée>, une fenêtre de confirmation apparaît. Choisissez Yes pour charger les valeurs par défaut. Choisissez Exit & Save Changes ou faites d'autres modifications avant de sauvegarder les valeurs dans la RAM non volatile.

Discard Changes

Cette option vous permet de rejeter les sélections faites et de restaurer les valeurs précédentes. Après avoir choisi cette option, une confirmation apparaît. Choisissez Yes pour charger les valeurs précédemment enregistrées.

Ce chapitre décrit le contenu du CD de support fourni avec la carte mère.

Support logiciel

5.1 Installer un système d'exploitation 5-1 5.2 Informations sur le CD de support 5-1 5.3 Informations logicielles 5-8 5.4 Configurations RAID 5-29 5.5 Créer une disquette du pilote RAID 5-46

5.1 Installer un système d'exploitation

Cette carte mère supporte Windows® 2000/XP/64-bit XP. Installez toujours la dernière version des OS et les mises à jour correspondantes pour maximiser les caractéristiques de votre matériel.

• Les réglages de la carte mère et les options matérielles peuvent varier. Utilisez les procédures décrites ici en guise d'exemple. Reportez-vous à la documentation livrée avec votre OS pour des informations détaillées. Assurez-vous d'avoir bien installé Windows® 2000 Service Pack 4 ou Windows® XP Service Pack 2 ou ultérieur avant d'installer les pilotes pour une meilleure compatibilité et stabilité.

5.2 Informations sur le CD de support

Le CD de support livré avec la carte mère contient les pilotes, les applications logicielles, et les utilitaires que vous pouvez installer pour tirer partie de toutes les fonctions de la carte mère.

Le contenu du CD de support peut être modifié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour des informations mises à jour.

5.2.1 Lancer le CD de support

Placez le CD de support dans votre lecteur optique pour afficher le menu Drivers si l'exécution automatique est activée sur votre PC.

Si l'exécution automatique n'est pas activée sur votre ordinateur, parcourez le contenu du CD de support pour localiser le fichier ASSETUP.EXE dans le répertoire BIN. Double-cliquez sur ASSETUP.EXE pour lancer le CD.

5.2.2 Menu Drivers

Le menu Drivers affiche les pilotes de périphériques disponibles si le système détecte des périphériques installés. Installez les pilotes nécessaires pour activer les périphériques et composants.

ASUS InstAll-Drivers Installation Wizard

Lance l'assistant d'installation des pilotes ASUS InstallAll.

Installe le pilote audio SoundMAX ADI1988 et ses applications.

Marvell Yukon Gigabit Ethernet Driver

Installe le pilote pour Ethernet Gigabit Marvell Yukon.

JMicron JMB36X RAID Controller Driver

Installe le pilote du contrôleur RAID SATA JMicron® JMB36X.

USB 2.0 Driver

Installe le pilote USB 2.0.

5.2.3 Menu Utilities

Le menu Utilities affiche les applications et autres logiciels supportés par la carte mère. Cliquez sur un élément pour l'installer.

Lance l'assistant d'installation des utilitaires ASUS InstallAll.

ASUS AI Suite

Installe ASUS AI Suite.

ASUS Update

L'utilitaire ASUS Update vous permet de mettre à jour le BIOS de la carte mère sous Windows®. Cet utilitaire nécessite une connexion Internet via un réseau ou via un FAI.

ASUS PC Probe II

Cet utilitaire astucieux surveille la vitesse des ventilateurs, la température du CPU et les tensions du système en vous alertant de tous les problèmes détectés. Cet utilitaire vous aide à conserver votre ordinateur dans de bonnes conditions de fonctionnement.

Anti-Virus Utility

L'utilitaire anti-virus balaye, identifie et supprime les virus sur les ordinateurs. Consultez l'aide en ligne pour les informations détaillées.

Microsoft DirectX 9.0c

Microsoft DirectX® 9.0c est une technologie multimédia qui améliore les graphismes et les sons produits par les ordinateurs. DirectX® améliore les fonctions multimédia de votre ordinateur afin que vous puissiez regarder la TV et des films, capturer des vidéos ou jouer à des jeux sur votre ordinateur. Visitez le site web Microsoft (www.microsoft.com) pour les mises à jour.

ADOBE Acrobat Reader V7.0

Installe l'Adobe Acrobat Reader V7.0 permettant de lire les documents Portable Document Format (PDF).

Marvell Yukon VCT Application

Installe l'application Marvell® Yukon Virtual Cable Tester™ (VCT) qui détecte et rapporte les erreurs et les court-circuits du câble LAN grâce à la technologie Time Domain Reflectometry (TDR).

5.2.4 Menu Make Disk

Le menu Make Disk vous permet de créer des disquettes des pilotes RAID PATA/SATA via le contrôleur JMicron® JMB363.

Make JMicron JMB36X 32/64bit RAID Driver

Permet de créer une disquette du pilote RAID JMicron® JMB36X pour un système 32/64 bits.

Make JMicron JMB36X 32/64bit RAID Driver

Permet de créer une disquette du pilote RAID JMicron® JMB36X pour un système 32/64 bits.

5.2.5 Menu Manuals

Le menu Manuals contient les manuels des applications et des composants tiers.

La plupart des manuels sont au format Portable Document Format (PDF). Installez Adobe® Acrobat® Reader livré dans le menu Utilities avant d'ouvrir un manuel.

5.2.6 Contacts ASUS

Cliquez sur l'onglet Contact pour afficher les informations de contact ASUS. Vous pourrez aussi trouver ces informations dans ce manuel.

5.2.7 Autres informations

Les icônes en haut à droite de l'écran donnent des informations additionnelles sur la carte mère et sur le contenu du CD de support. Cliquez sur une icône pour afficher les informations spécifiques.

Motherboard Info

Affiche les informations spécifiques à la carte mère.

Parcourir ce CD

Affiche le contenu du CD de support en format graphique.

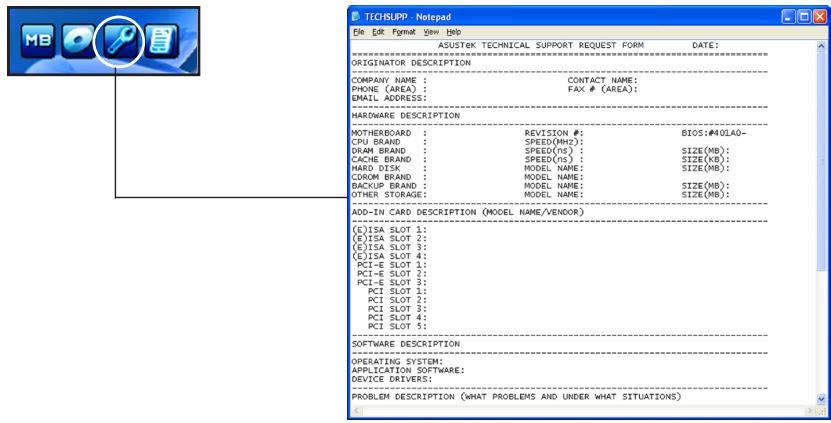

Affiche le formulaire de demande de support technique que vous devrez remplir pour toute demande de support technique.

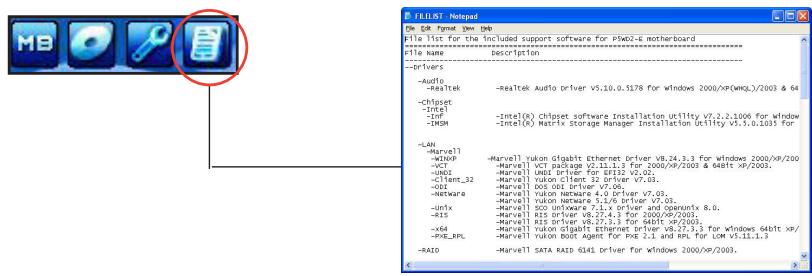

Liste des fichiers

Affiche le contenu du CD de support au format texte.

5.3 Informations logicielles

La plupart des applications du CD de support ont des assistants qui vous guideront lors de l'installation. Reportez-vous à l'aide en ligne ou aux fichiers lisez-moi livrés avec les applications pour de plus amples informations.

5.3.1 ASUS MyLogo2™

ASUS MyLogo2™ vous permet de personnaliser le logo de boot. Le logo de boot est une image qui apparaît à l'écran lors du Power-On-Self-Tests (POST). L'ASUS MyLogo2™ est automatiquement installé lorsque vous installez ASUS Update depuis le CD de support. Voir section "5.2.3 Menu Utilities" pour de plus amples détails.

• Avant d'utiliser ASUS MyLogo2™, utilisez AFUDOS pour faire une copie de votre BIOS d'origine ou téléchargez la version du BIOS la plus récente depuis le site web ASUS. Voir section "4.1.4 Utilitaire AFUDOS". Assurez-vous que l'objet du BIOS Full Screen Logo soit sur [Enabled] si vous voulez utiliser ASUS MyLogo2. Voir section "4.6.2 Boot settings configuration"
• Vous pouvez créer vos propres logos de boot au format GIF, JPG, ou BMP.

Pour lancer ASUS MyLogo2™ :

1. Lancez ASUS Update. Reportez-vous à la section "4.1.1 Utilitaire ASUS Update" pour plus de détails.
2. Choisissez Options depuis le menu puis cliquez sur Next (Suivant)
3. Choisissez l'option Launch MyLogo to replace system boot logo before flashing BIOS (Lancer MyLogo pour remplacer le logo de boot avant de flasher le BIOS), puis cliquez sur Next (Suivant).
4. Choisissez Update BIOS from a file (Mettre à jour le BIOS depuis un fichier) dans le menu puis cliquez sur Next (Suivant).
5. Lorsqu'on vous le demande, localisez le nouveau fichier BIOS puis cliquez sur Next (Suivant). La fenêtre ASUS MyLogo2 apparaît.
6. Dans le volet de gauche, choisissez le dossier qui contient l'image que vous voulez utiliser en guise de logo de boot.

1. Lorsque les images de logo apparaissent dans la fenêtre de droite, sélectionnez-en une à agrandir en cliquant dessus.

1. Ajustez l'image de boot à la taille voulue en choisissant une valeur dans la boîte Ratio.

1. Lorsque l'écran retourne à l'utilitaire ASUS Update, flashez le BIOS d'origine pour charger le nouveau logo de boot.
2. Après avoir flashé le BIOS, redémarrez l'ordinateur pour afficher le nouveau logo de boot lors du POST.

5.3.2 AI NET2

Marvell® Virtual Cable Tester™ (VCT) est un utilitaire de diagnostic qui détecte les défauts et les courts-circuits des câbles réseau en utilisant la technologie Time Domain Reflectometry (TDR). L'utilitaire VCT détecte les câbles ouverts ou court-circuités, les défauts d'impédance, les problèmes de polarité et d'obliquité sur une distance allant jusqu'à 64 ns avec une précision de 1 mètre.

La fonction VCT réduit les coûts d'entretien et de support des réseaux via l'utilisation d'un système réseau pleinement administrable et contrôlé. Cet utilitaire peut être inclus dans un logiciel de système réseau pour un support de terrain idéal ainsi qu'en tant que diagnostic de développement.

Utiliser Virtual Cable Tester™

Pour utiliser l'utilitaire Marvell® Virtual Cable Tester™ :

1. Lancez l'utilitaire VCT depuis le Bureau de Windows en cliquant sur Démarrer > Tous les programmes > Marvell > Virtual Cable Tester.
2. Depuis le menu, cliquez sur Virtual Cable Tester pour afficher l'écran ci-dessous.

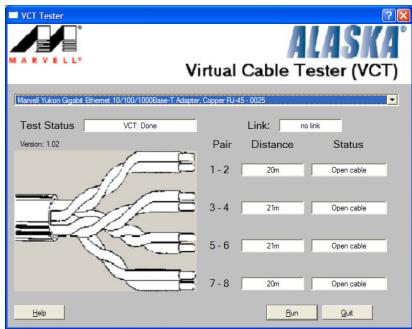

1. Cliquez sur Run pour effectuer un test des câbles.

VCT ne fonctionne qu'avec Windows XP ou Windows 2000. VCT effectue des tests sur les câbles Ethernet uniquement lorsque ceux-ci sont connectés au(x) port(s) Gigabit LAN. - Le bouton Run du Virtual Cable Tester est désactivé si aucun problème n'est détecté sur les câbles réseau connectés au port LAN. - Si vous souhaitez que le système teste le câble LAN avant d'entrer dans l'OS, activez l'élément POST Check LAN cable dans le BIOS.

5.3.3 ASUS PC Probe II

PC Probe II est un utilitaire qui contrôle l'activité des composants cruciaux de l'ordinateur ; il détecte et vous avertit de tout problème survenant sur l'un de ces composants. PC Probe II surveille entre autres la vitesse de rotation des ventilateurs, la température du CPU, et les voltages du système. Puisque PC Probe II est un logiciel, vous pouvez commencer à surveiller l'activité du système dès sa mise sous tension. Grâce à cet utilitaire, vous serez assuré que votre ordinateur fonctionne dans des conditions d'opération saines.

Installer PC Probe II

Pour installer PC Probe II sur votre ordinateur :

1. Insérez le CD de support dans le lecteur optique. L'onglet Drivers apparaîtra si l'Exécution automatique est activée.

Si l'exécution automatique n'est pas activée sur votre ordinateur, parcourez le CD de support pour repérer le fichier setup.exe du dossier ASUS PC Probe II. Double-cliquez sur le fichier setup.exe pour lancer l'installation.

1. Cliquez sur l'onglet Utilities (Utilitaires), puis cliquez sur ASUS PC Probe II.
2. Suivez les instructions à l'écran pour procéder à l'installation.

Lancer PC Probe II

Vous pouvez lancer PC Probe II immédiatement après l'installation, ou à tout moment depuis le Bureau de Windows®.

Pour lancer PC Probe II depuis le Bureau de Windows®, cliquez sur Démarrer > Programmes > ASUS > PC Probe II > PC Probe II v1.00.43. Le menu principal de PC Probe II apparaîtra.

Après avoir lancé l'application, l'icône PC Probe II apparaîtra dans la barre de notification de Windows®. Cliquez sur cette icône pour fermer ou restaurer la fenêtre de PC Probe II.

Utiliser PC Probe II

Menu principal

Le menu principal de PC Probe vous permet de visualiser l'état actuel de votre système et de modifier la configuration de l'utilitaire. Le menu principal affiche par défaut la section Préférences. Vous pouvez fermer ou afficher la section Préférences en cliquant sur le triangle à droite du menu principal.

Cliquez pour fermer la section Préférences.

Bouton	Fonction
CONFIG	Affiche le menu Configuration
DMI	Affiche le menu Report
PCI	Affiche le menu Desktop Management Interface
WMI	Affiche le menu Peripheral Component Interconnect
USART	Affiche le menu Windows Management Instrumentation
D	Affiche la fenêtre d'activité du disque dur, de la mémoire, et du CPU
<	Affiche/Masque la section Preference
>	Réduit la fenêtre de l'application
⊗	Ferme l'application

Capteur d'alerte

Quand un capteur système détecte un problème, le côté droit du menu principal devient rouge, comme le montre l'illustration ci-dessous.

Le panneau de surveillance de ce capteur devient également rouge. Reportez-vous à la section Panneaux de surveillance pour plus de détails.

Préférences

Vous pouvez personnaliser l'application via la section Préférences du menu principal. Cochez ou décochez les préférences pour les activer ou les désactiver.

Panneaux de surveillance du matériel

Ces panneaux affichent les statistiques actuelles d'un capteur système, telles que la rotation des ventilateurs, la température du CPU ou les voltages.

Ces panneaux disposent de deux modes d'affichage : hexagonal (grand) et rectangulaire (petit). Quand vous cochez l'option Enable Monitoring Panel dans la section Préférences, les panneaux de surveillance apparaissent alors sur le Bureau de votre ordinateur.

Grand affichage

Petit affichage

Modifier la position des panneaux de surveillance

Pour modifier la position des panneaux de surveillance sur le Bureau, cliquez sur le bouton en forme de flèche descendante dans Scheme options, puis sélectionnez une position dans la liste. Cliquez sur OK quand vous avez terminé.

Déplacer les panneaux de surveillance

Les panneaux de surveillance se déplacent de manière solidaire. Si vous souhaitez isoler un panneau du groupe, cliquez sur l'icône en forme d'aimant. Vous pouvez maintenant déplacer ou repositionner le panneau sélectionné de manière indépendante.

Ajuster le seuil d'un capteur

Vous pouvez ajuster la valeur-seuil d'un capteur en cliquant sur les boutons ci-contre, mais également via le menu Config.

En mode d'affichage rectangulaire (petit), vous ne pouvez pas ajuster la valeur-seuil d'un capteur.

Alerte des capteurs de surveillance

Un capteur de surveillance devient rouge quand la valeur d'un composant est inférieure ou supérieure à la valeur-seuil. Se référer aux illustrations ci-dessous.

Grand affichage

Petit affichage

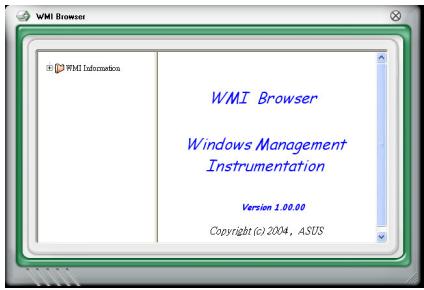

Navigateur WMI

Cliquez sur WMI pour afficher le navigateur WMI (Windows Management Instrumentation). Ce navigateur affiche les différentes informations de gestion de Windows. Cliquez sur un élément du panneau gauche pour afficher les informations sur le panneau droit. Cliquez sur le signe plus (+) précédant WMI Information pour afficher les informations disponibles.

Vous pouvez agrandir ou réduire la taille du navigateur en déplaçant le coin inférieur droit de la fenêtre.

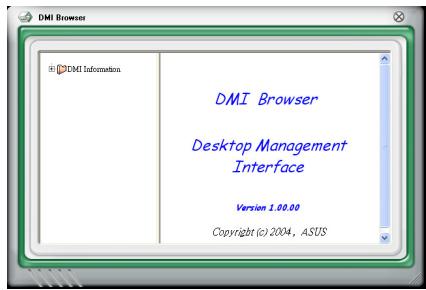

Navigateur DMI

Cliquez sur DMI pour afficher le navigateur DMI (Desktop Management Interface). Ce navigateur affiche les différentes informations de l'ordinateur. Cliquez sur le signe plus (+) précédant DMI Information pour afficher les informations disponibles.

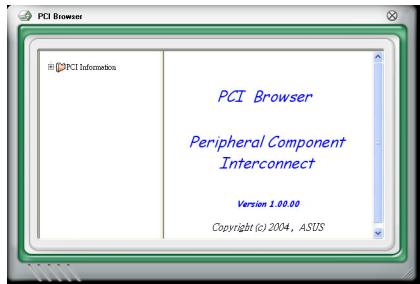

Navigateur PCI

Cliquez sur PCI pour afficher le navigateur PCI (Peripheral Component Interconnect). Ce navigateur fournit des informations concernant les périphériques PCI installés sur votre ordinateur. Cliquez sur le signe plus (+) précédant PCI Information pour afficher les informations disponibles.

Usage

Le navigateur Usage affiche en temps réel les informations concernant l'utilisation du CPU, de l'espace disque et de la mémoire. Cliquez sur USAGE pour afficher le navigateur Usage.

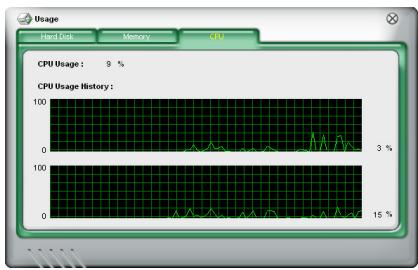

Utilisation du CPU

L'onglet CPU affiche en temps réel l'utilisation du CPU grâce à un graphique linéaire. Si le CPU est doté de la fonction Hyper-Threading, deux graphiques linéaires affichent alors les opérations des deux processeurs logiques.

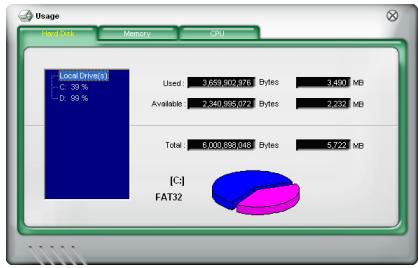

Utilisation de l'espace disque

L'onglet Hard Disk affiche l'espace disque utilisé et disponible. Le panneau gauche affiche la liste des lecteurs logiques. Cliquez sur le disque dur dont vous souhaitez visualiser les informations (panneau droit). Le graphique de type camembert au bas de la fenêtre représente l'espace disque utilisé (bleu) et disponible.

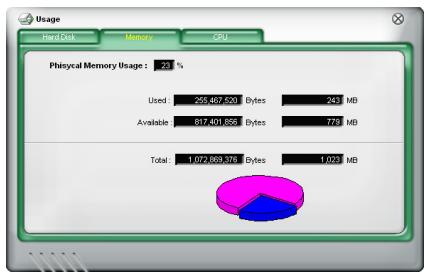

Utilisation de la mémoire

L'onglet Memory affiche la mémoire utilisée et disponible. Le graphique de type camembert au bas de la fenêtre représente la mémoire utilisée (bleu) et disponible.

Configurer PC Probe II

Cliquez pour visualiser et ajuster les valeurs-seuil des capteurs.

Le menu Config dispose de deux onglets : Sensor/Threshold et Preference.

L'onglet Sensor/Threshold permet d'activer les capteurs et d'ajuster leur valeur-seuil. L'onglet Preference permet de personnaliser les alertes des capteurs et de changer l'échelle des températures.

5.3.4 ASUS AI Suite

ASUS AI Suite vous permet de lancer en toute simplicité les utilitaires AI Gear, AI N.O.S., AI Booster, AI Nap et Q-Fan.

Installer AI Suite

Pour installer AI Suite sur votre ordinateur :

1. Placez le CD de support dans le lecteur optique. L'onglet d'installation des pilotes apparaît si vous avez activé l'exécution automatique.
2. Cliquez sur l'onglet Utilities, puis cliquez sur AI Suite.
3. Suivez les instructions apparaissant à l'écran pour terminer l'installation.

Démarrer AI Suite

Vous pouvez démarrer AI Suite immédiatement après son installation ou à tout moment depuis le bureau de Windows®.

Pour lancer AI Suite depuis le bureau de Windows®, cliquez sur Démarrer > Tous les programmes > ASUS > AI Suite > AI Suite v1.xx.xx. Le menu principal de AI Suite apparaît.

Une fois l'application lancée, l'icône AI Suite apparaît sur la barre des tâches de Windows®. Cliquez sur cette icône pour fermer ou restaurer l'application.

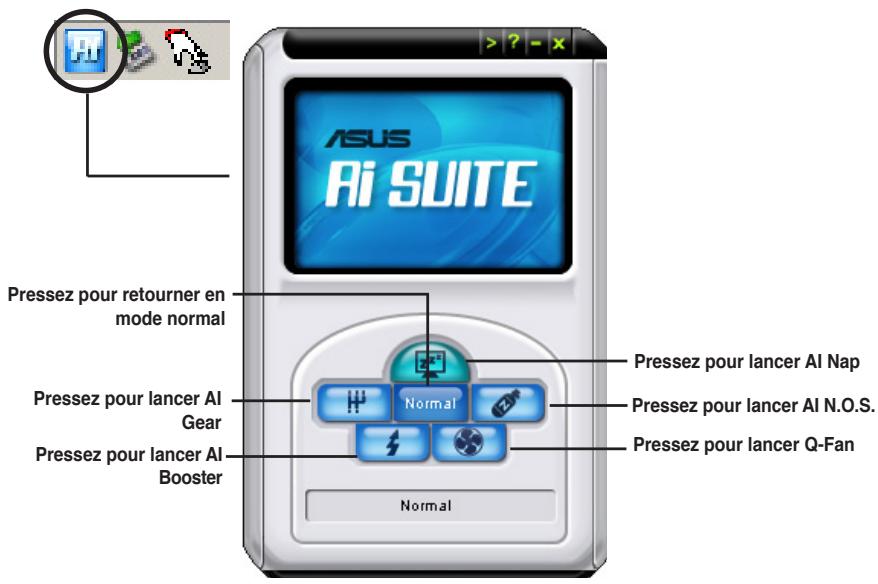

Utiliser AI Suite

Cliquez sur l'icône AI N.O.S., AI Gear, AI Nap, AI Booster, ou Q-Fan pour lancer l'utilitaire, ou cliquez sur l'icône Normal pour restaurer l'état normal du système.

Boutons d'autres fonctions

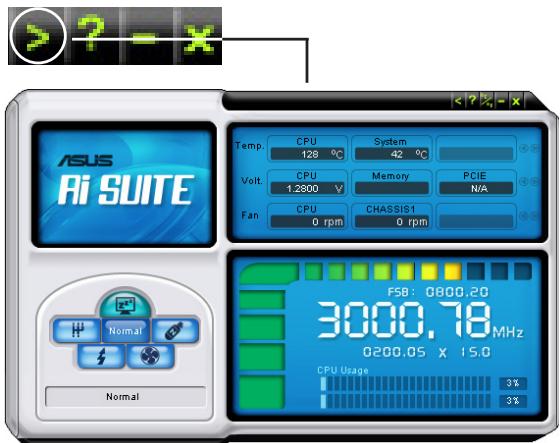

Cliquez sur l'icône > située sur le côté droit de la fenêtre principale pour ouvrir la fenêtre de surveillance.

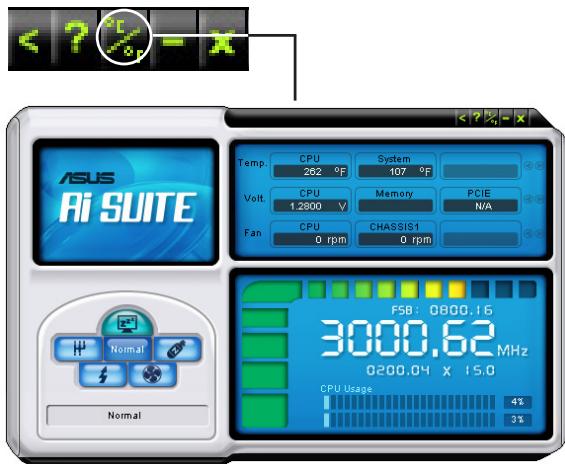

Cliquez sur l'icône pour basculer entre un affichage de la température en degrés Celsius ou en degrés Fahrenheit.

5.3.5 ASUS AI Gear

ASUS AI Gear offre quatre options de performances système vous permettant de sélectionner les paramètres selon vos besoins. Cet utilitaire simple d'utilisation ajuste la fréquence du processeur et la tension VCore pour minimiser les nuisances sonores du système et la consommation électrique.

Après avoir installé AI Gear depuis le CD de support accompagnant votre carte mère, vous pouvez lancer AI Gear en double-cliquant sur l'icône AI Gear située dans la barre des tâches de Windows.

Manoeuvrez le levier sur le mode de performance vous convenant le dernier.

5.3.6 ASUS AI Nap

Cette fonction vous permet de réduire la consommation électrique de votre ordinateur lorsque vous êtes absent. Activez cette fonction pour faire des économies d'énergie et réduire le niveau sonore émis par votre système.

Après avoir installé AI Nap depuis le CD de support accompagnant votre carte mère, vous pouvez lancer l'utilitaire en double-cliquant sur l'icône AI Nap située dans la barre des tâches de Windows. Cliquez sur Yes (oui) lors de l'affichage du menu de confirmation.

Pour quitter AI Nap, appuyez sur le bouton d'alimentation du système ou sur un bouton de la souris, puis appuyez sur Yes (oui) lors de l'affichage du menu de confirmation.

5.3.7 ASUS AI N.O.S.

La fonction ASUS Non-delay Overclocking System détermine de manière intelligente la charge du système et accroît immédiatement les performances des tâches les plus exigeantes.

Après avoir installé AI Suite disponible sur le CD de support fourni, vous pourrez lancer AI Suite en cliquant sur son icône dans la zone de notification de Windows. Cliquez sur le bouton AI N.O.S. de la fenêtre principale AI Suite.

Cliquez sur le menu déroulant, puis sélectionnez Disable (Désactiver) ou Manual (Manuel).

Cliquez sur le bouton Apply (Appliquer) au bas de la fenêtre pour enregistrer la configuration.

5.3.8 ASUS Q-Fan

La fonction ASUS Q-Fan vous permet de définir le niveau de performance approprié des ventilateurs CPU Q-Fan et CHASSIS Q-Fan pour des opérations encore plus efficaces. Après avoir activé la fonction Q-Fan, les ventilateurs peuvent être paramétrés pour s'ajuster automatiquement à la température du système.

Après avoir installé AI Suite disponible sur le CD de support fourni, vous pourrez lancer AI Suite en cliquant sur son icône dans la zone de notification de Windows. Cliquez sur le bouton Q-Fan de la fenêtre principale AI Suite.

Cliquez sur le menu déroulant pour afficher le nom des ventilateurs. Sélectionnez CPU Q-Fan ou CHASSIS Q-Fan. Cochez la case Enable Q-Fan (Activer Q-Fan) pour activer cette fonction.

La liste Profile apparaît après avoir coché la boîte Enable Q-Fan. Cliquez sur le menu déroulant et sélectionnez un profil. Le mode Optimal permet aux ventilateurs d'ajuster leur vitesse en fonction de la température ; le mode Silent diminue la vitesse des ventilateurs pour des opérations silencieuses ; le mode Performance booste le ventilateur pour atteindre sa vitesse maximale pour un meilleur refroidissement.

Cliquez sur la flèche pour afficher le menu déroulant et sélectionnez un mode Q-Fan.

Cliquez sur le bouton Apply (Appliquer) au bas de la fenêtre pour enregistrer la configuration.

5.3.9 ASUS Ai Booster

L'application ASUS Ai Booster vous permet d'overclocker la vitesse du CPU sous Windows® vous évitant de passer par le BIOS.

Après avoir installé Ai Suite disponible sur le CD de support fourni, vous pourrez lancer Ai Suite en cliquant sur son icône dans la zone de notification de Windows. Cliquez sur le bouton Ai Booster de la fenêtre principale Ai Suite.

Les options de la barre des tâches permettent de charger les paramètres par défaut, d'ajuster les fréquences CPU/mémoire/PCI-E manuellement, ou de créer et appliquer vos configurations d'overclocking personnalisées.

5.3.10 Utilitaire SoundMAX® High Definition Audio

Le CODEC ADI AD1988B High Definition Audio offre 8 canaux audio via l'utilitaire SoundMAX® doté de la fonction AudioESP™, vous proposant ainsi une expérience audio inédite. Le logiciel intègre une synthèse/rendu audio de haute qualité, un positionnement 3D du son, et des technologies avancées d'entrée vocale.

Afin d'activer l'utilitaire audio SoundMAX®, suivez l'assistant pour installer le pilote audio ADI AD1988B à partir du CD de support fourni avec la carte mère.

• Vous devez disposer de haut-parleurs 4, 6, ou 8 canaux pour cette configuration. SoundMAX® nécessite Microsoft® Windows® 2000/XP. Assurez-vous que vous disposez d'un de ces systèmes d'exploitation avant d'installer SoundMAX®. La fonction Jack Retasking ne fonctionne que lorsqu'elle est combinée avec les ports audio en façade.

Si l'utilitaire SoundMAX est correctement installé, l'icône SoundMAX s'affichera dans la zone de notification.

Dans la zone de notification, double-cliquez sur l'icône SoundMAX® pour afficher le panneau de configuration SoundMAX®.

Audio Setup Wizard

En cliquant sur l'icône du panneau de configuration SoundMAX®, vous pourrez aisément configurer vos paramètres audio. Suivez simplement les instructions qui apparaissent à l'écran pour commencer à profiter de la technologie High Definition Audio.

Configuration Jack

Cet écran vous aide à configurer les ports audio de votre ordinateur, en fonction des périphériques audio que vous avez installés.

Cet écran vous permet d'ajuster le volume des haut-parleurs. Cliquez sur le bouton Test pour entendre le résultat de vos modifications.

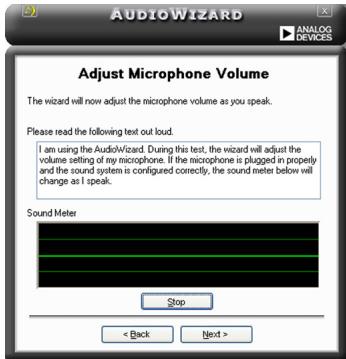

Cet écran vous permet d'ajuster le volume du microphone. Vous devrez dire un texte pour permettre à AudioWizard d'ajuster le volume en fonction de votre voix.

Préférences

Cliquez sur l'icône pour accéder à la page Préférences qui vous permet de modifier différents paramètres audio.

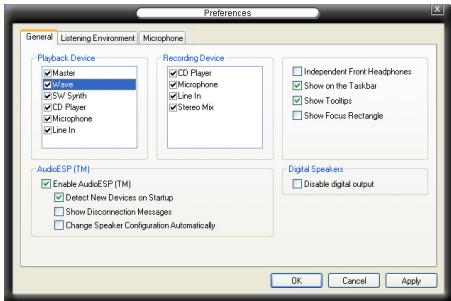

Général

Cliquez sur l'onglet Général pour désigner vos périphériques de lecture et d'enregistrement, activer/désactiver la fonction AudioESP™, ou la sortie numérique.

DTS

Cette fonction consiste en deux éléments : DTS interactive et DTS NEO:PC. DTS interactive ré-encode votre son stéréo ou multicanal en un signal audio DTS et le bascule de votre PC vers n'importe quel système audio compatible DTS.

DTS NEO:PC transforme la lecture de vos fichiers audio tels que MP3, WMA, CD, et autres formats, en une expérience audio de haute qualité.

Microphone

Cliquez sur l'onglet Listening Environment vous permet d'optimiser les paramètres de votre entrée microphone.

Fonctions accrues du microphone

Enregistrement vocal

Active la fonction Noise Filter. Cette fonction détecte les interférences sonores répétitives et fixes (signaux non vocaux) telles que les ventilateurs d'ordinateur, les climatiseurs, et autres nuisances sonores de fond, puis les élimine du flux audio lors d'un enregistrement. Activez cette fonction pour une meilleure qualité d'enregistrement.

Microphone directionnel

Ne reçoit que les sons issus du cône de réception et élimine un grand nombre d'interférences, comme les haut-parleurs environnants et les échos. Cette fonction permet d'accroître la qualité des applications vocales telles que Skype, les jeux en ligne, ou MSN.

Téléphone à haut-parleur

Les techniques de déréverbération peuvent aider à réduire l'écho et minimiser ses effets lors de conversations. Vous pouvez l'activer lors de conférences téléphoniques.

Les fonctions de microphone directionnel et téléphone à haut-parleur ne peuvent fonctionner que lorsqu'elles sont combinées avec ASUS Array Mic.

5.4 Configurations RAID

La carte mère incorpore un contrôleur RAID intégré au Southbridge Intel® ICH8R, permettant de configurer des disques durs IDE et Serial ATA en ensembles RAID. La carte mère supporte les configurations RAID suivantes :

RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissant la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi beaucoup l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion de l'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 10 combine les méthodes data striping et data mirroring sans calcul ni écriture de la parité (données redondantes). La configuration RAID 10 conjugue les avantages de RAID 0 et RAID 1. Utilisez quatre nouveaux disques durs ou, un disque existant et trois nouveaux disques durs pour ce type de configuration.

RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la configuration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l'entreprise, et autres systèmes internes. Utilisez au moins trois disques identiques pour cette configuration.

Intel® Matrix Storage. La technologie Intel® Matrix Storage supportée par la puce ICH8R vous permet de créer un ensemble RAID 0, et un ensemble RAID 1, en utilisant uniquement deux disques durs identiques. La technologie Intel® Matrix Storage crée deux partitions sur chaque disque dur, et constitue par ce biais un ensemble RAID 0, et un ensemble RAID 1 virtuels. Cette technologie vous permet également de changer la taille des partitions d'un disque dur sans perte de données.

Si vous souhaitez démarrer le système depuis un disque dur qui est inclus dans un ensemble RAID, copiez au préalable le pilote RAID depuis le CD de support sur une disquette avant d'installer un système d'exploitation sur le disque dur sélectionné. Consultez la section "5.6 Créer une disquette de pilotes RAID" pour plus de détails.

5.4.1 Installer des disques durs Serial ATA

La carte mère supporte les disques durs Serial ATA. Pour des performances optimales, installez des disques identiques de même marque et de même capacité lorsque vous créez un ensemble.

Pour installer des disques durs SATA en configuration RAID :

1. Installez les disques SATA dans les baies du châssis.
2. Connectez les câbles SATA.
3. Connectez le câble d'alimentation SATA au connecteur d'alimentation de chaque disque dur.

5.4.2 Configuration RAID Intel®

La carte mère supporte les configurations RAID 0, RAID 1, RAID 5, RAID 10 (0 + 1), et Intel® Matrix Storage, avec des disques durs Serial ATA grâce au Southbridge Intel® ICH7R.

Définir l'objet RAID dans le BIOS

Vous devez définir l'objet RAID dans le BIOS avant de créer un ensemble RAID. Pour ce faire :

1. Entrez dans le BIOS durant le POST.
2. Dans le menu principal, sélectionnez IDE Configuration. Puis appuyez sur .
3. Sélectionnez l'élément Configure SATA As, puis pressez Entrée afin d'afficher les options de configuration.
4. Sélectionnez RAID dans les options de l'élément Configure SATA As, puis pressez Entrée.
5. Enregistrez vos modifications, puis quittez le BIOS.

Se référer au manuel de l'ordinateur ou de la carte mère pour plus de détails concernant l'accès et la navigation dans le BIOS.

L'utilitaire Intel® Matrix Storage Manager Option ROM

L'utilitaire Intel® Matrix Storage Manager Option ROM vous permet de créer des ensembles RAID 0, RAID 1, RAID 10 (RAID 0+1), et RAID 5 à partir de disques durs Serial ATA, reliés aux connecteurs Serial ATA et supportés par le Southbridge.

Pour entrer dans l'utilitaire Intel® Application Accelerator RAID Option ROM :

1. Installez les disques durs Serial ATA.
2. Allumez l'ordinateur.
3. Au POST, pressez Ctrl+I pour afficher le menu principal de l'utilitaire.

Les touches de navigation au bas de l'écran vous permettent de vous déplacer entre les menus et de sélectionner les options de ces derniers.

Les écrans RAID du BIOS de cette section sont présentés en guise d'illustrations, et peuvent différer de ceux que vous avez à l'écran.

Créer un ensemble RAID 0 (striped)

Pour créer un ensemble RAID 0 :

1. Dans le menu principal de l'utilitaire, sélectionnez 1. Create RAID Volume, puis pressez Entrée. L'écran suivant apparaîtra.

1. Saisissez un nom pour l'ensemble RAID 0, puis appuyez sur Entrée.
2. Lorsque l'option RAID Level est surlignée, utilisez les flèches haut/bas pour sélectionner RAID 0 (Stripe), puis appuyez sur Entrée.
3. Lorsque l'option Disks est surlignée, appuyez sur Entrée pour sélectionner les disques durs à configurer en ensemble RAID. La fenêtre contextuelle ci-dessous apparaît.

1. Utilisez les flèches haut/bas pour mettre un disque en surbrillance, puis appuyez sur Entrée pour le sélectionner. Un petit triangle distinguera ce disque. Appuyez sur Entrée pour terminer votre sélection.
2. Utilisez les flèches haut/bas pour sélectionner la taille des segments de l'ensemble RAID 0, puis appuyez sur Entrée. Les valeurs s'échelonnent entre 4 Ko et 128 Ko. La taille par défaut est 128 Ko.

ASTUCE : Pour les serveurs, il est recommandé d'utiliser une taille de segment plus faible. Pour les ordinateurs multimédia essentiellement dédiés à l'édition audio et vidéo, une plus grande taille de segment est recommandée pour des performances optimales.

1. Saisissez la taille désirée de l'ensemble RAID, puis appuyez sur Entrée. La valeur par défaut indique la capacité maximale autorisée.
2. Appuyez sur Entrée lorsque l'élément Create Volume est surligné. Le message d'avertissement suivant apparaîtra.

1. Appuyez sur Entrée pour créer l'ensemble RAID et retourner au menu principal, ou sur Échap pour retourner au menu Create Volume.

Créer un ensemble RAID 1 (mirroré)

Pour créer un ensemble RAID 1 :

1. Dans le menu principal de l'utilitaire, sélectionnez 1. Create RAID Volume, puis appuyez sur Entrée. L'écran suivant apparaîtra.

1. Saisissez un nom pour l'ensemble RAID 1, puis appuyez sur Entrée.
2. Quand l'objet RAID Level est surligné, pressez sur les flèches haut/bas pour sélectionner RAID 1 (Mirror), puis pressez .
3. Quand l'objet Capacity est surligné, saisissez la taille désirée de l'ensemble RAID, puis pressez . La valeur par défaut indique la capacité maximale autorisée.
4. Pressez quand l'élément Create Volume est surligné. Le message d'avertissement suivant apparaîtra.

AVERTISSEMENT : TOUTES LES DONNÉES SUR LES DISQUES SÉLECTIONNÉS SERONT PERDUES.

1. Pressez pour créer l'ensemble RAID et retourner au menu principal, ou pour retourner au menu Create Volume.

Créer un ensemble RAID 10 (RAID 0+1)

Pour créer un ensemble RAID 10 :

1. Dans le menu principal de l'utilitaire, sélectionnez 1. Create RAID Volume, puis pressez . L'écran suivant apparaîtra.

1. Saisissez un nom pour l'ensemble RAID 10, puis pressez .
2. Quand l'élément RAID Level est surligné, pressez sur les flèches haut/bas pour sélectionner RAID 10 (RAID 0+1), puis pressez .
3. Quand l'élément Stripe Size est surligné, utilisez les flèches haut/bas pour sélectionner la taille des segments de l'ensemble RAID 10, puis pressez . Les valeurs s'échelonnent entre 4 Ko et 128 Ko. La taille par défaut est 64 Ko.

ASTUCE : Pour les serveurs, il est recommandé d'utiliser une taille de segment plus faible. Pour les ordinateurs multimédia essentiellement dédiés à l'édition audio et vidéo, une plus grande taille de segment est recommandée pour des performances optimales.

1. Saisissez la taille désirée de l'ensemble RAID, puis pressez quand l'élément Capacity est surligné. La valeur par défaut indique la capacité maximale autorisée.
2. Pressez quand l'élément Create Volume est surligné. Le message d'avertissement suivant apparaîtra.

AVERTISSEMENT : TOUTES LES DONNÉES SUR LES DISQUES SÉLECTIONNÉS SERONT PERDUES.

1. Pressez <Entrée> pour créer l'ensemble RAID et retourner au menu principal, ou <Échap> pour retourner au menu Create Volume.

Créer un ensemble RAID 5 (parité)

Pour créer un ensemble RAID 5 :

1. Dans le menu principal de l'utilitaire, sélectionnez 1. Create RAID Volume, puis pressez <Entrée>. L'écran suivant apparaîtra.

1. Saisissez un nom pour l'ensemble RAID 5, puis pressez <Entrée>.
2. Quand l'objet RAID Level est surligné, pressez sur les flèches haut/bas pour sélectionner RAID 5 (Parity), puis pressez <Entrée>.
3. Quand l'élément Disks est surligné, pressez <Entrée> pour sélectionner les disques durs à configurer en ensemble RAID. La fenêtre contextuelle ci-dessous apparaîtra.

1. Utilisez les flèches haut/bas pour mettre un disque en surbrillance, puis pressez <Espace> pour le sélectionner. Un petit triangle distinguera ce disque. Pressez <Entrée> pour terminer votre sélection.
2. Utilisez les flèches haut/bas pour sélectionner la taille des segments de l'ensemble RAID 5, puis pressez <Entrée>. Les valeurs s'échelonnent entre 4 Ko et 128 Ko. La taille par défaut est 64 Ko.

ASTUCE : Pour les serveurs, il est recommandé d'utiliser une taille de segment plus faible. Pour les ordinateurs multimédia essentiellement dédiés à l'édition audio et vidéo, une plus grande taille de segment est recommandée pour des performances optimales.

1. Saisissez la taille désirée de l'ensemble RAID, puis pressez <Entrée>. La valeur par défaut indique la capacité maximale autorisée.
2. Appuyez lorsque l'élément Create Volume est surligné. Le message d'avertissement suivant apparaîtra.

1. Appuyez sur pour créer l'ensemble RAID et revenir au menu principal, ou sur pour revenir au menu Create Volume.

5.4.3 Configuration RAID JMicron®

Le contrôleur Serial ATA JMicron® permet de configurer des disques durs Serial ATA externes en ensembles RAID 0, RAID 1 et JBOD.

Avant de créer un ensemble RAID :

Veuillez préparer :

1. Deux disques durs SATA, de préférence de même modèle et de même capacité.
2. Une disquette vierge
3. Disque d'installation Microsoft® Windows® (Windows 2000/XP)
4. CD de support de la carte mère incluant le pilote JMB363

Procédez aux étapes suivantes avant de créer un ensemble RAID :

1. Installez les disques durs Serial ATA externes dans votre ordinateur.
2. Dans le BIOS, définissez l'objet JMicron Controller Mode sur [RAID]. Voir la section "4.4.6 Onboard Devices Configuration" pour plus de détails.

1. Entrez dans l'utilitaire RAID JMB363 du BIOS pour configurer votre ensemble RAID.
2. Créez une disquette du pilote RAID JMB363 pour l'installation de l'OS Windows®. Voir la section "5.5 Créer une disquette du pilote RAID" pour plus de détails.
3. Installez le pilote JMB363 après avoir installé le système d'exploitation Windows®.

Entrer dans l'utilitaire RAID JMB363 du BIOS

1. Au POST, pressez pour entrer dans le menu RAID JMB363 du BIOS.

JMicron Technology Corp. PCI-to-SATA II/IDE RAID Controller BIOS v0.97
Copyright (C) 2004-2005 Jmicron Technology http://www.jmicron.com HDD0:HDS722516VLSA80 164 GB Non-RAID HDD1:HDS722516DIA380 164 GB Non-RAID Press <Ctrl-J> to enter RAID Setup Utility...

1. Le menu principal RAID JMB363 apparaît.
2. Utilisez les flèches pour mettre en surbrillance un élément et naviguer dans le menu.

Créer un ensemble RAID :

1. Dans le menu RAID JMB363, mettez en surbrillance Create RAID Disk Drive grâce aux flèches haut/bas. Puis pressez .

1. Quand l'élément Level est surligné, utilisez les flèches haut/bas pour sélectionner le type de configuration RAID que vous souhaitez créer.

1. Quand l'objet Disks est surligné, utilisez les flèches haut/bas pour sélectionner un disque dur à intégrer à votre ensemble RAID. Puis pressez la barre d'espace pour confirmer votre sélection. Répétez la procédure jusqu'à ce que vous ayez sélectionné tous les disques durs de votre ensemble.

Les disques sélectionnés sont précédés du signe

1. Saisissez la taille de l'ensemble RAID. Utilisez les flèches haut/bas pour choisir la taille des blocs. La valeur par défaut indique la taille maximale autorisée.

1. Quand vous avez terminé votre sélection, pressez pour confirmer la création de votre ensemble RAID. Une boîte de dialogue apparaît vous demandant confirmation. Pressez pour confirmer ; dans le cas contraire, pressez .

Pressez < Y> effacera les données présentes sur les disques durs.

1. L'écran suivant affichera alors les informations relatives à l'ensemble RAID que vous venez de créer.

Supprimer un ensemble RAID

1. Dans le menu principal RAID JMB363, mettez en surbrillance l'élément Delete RAID Disk Drive grâce aux flèches haut/bas. Puis pressez Entrée.

1. Pressez la barre d'espace pour sélectionner l'ensemble RAID que vous souhaitez supprimer.

L'ensemble sélectionné sera précédé du signe ▷. Pressez Entrée pour le supprimer.

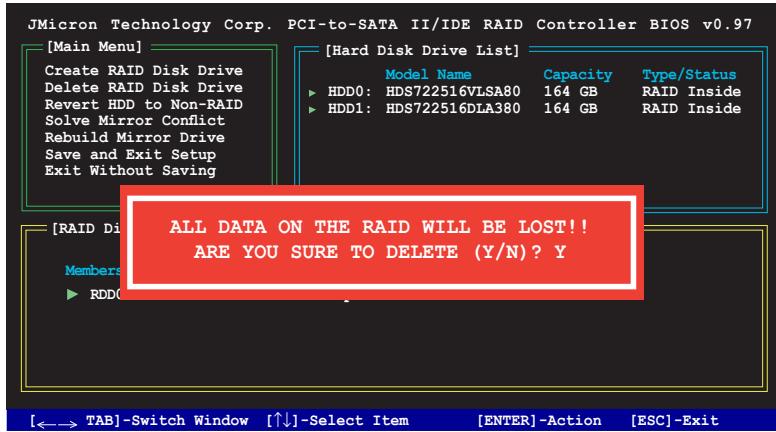

1. Une boîte de dialogue apparaît vous demandant confirmation. Pressez Y pour confirmer ; dans le cas contraire, pressez N.

Pressez Y effacera les données présentes sur les disques durs.

Réinitialiser un disque en mode non-RAID

Un disque dur qui a été précédemment configuré dans un ensemble RAID est appelé un disque RAID orphelin. Quand vous installez un disque RAID orphelin, vous ne pouvez pas le sélectionner lorsque vous configurez un disque dans un ensemble RAID via l'utilitaire JMB363.

Si vous souhaitez cependant configurer ce disque RAID orphelin dans un ensemble RAID via JMB363, vous devrez réinitialiser ce disque en mode non-RAID. Vous perdrez les données et les précédentes configurations RAID de ce disque.

Pour réinitialiser des disques durs en mode non-RAID :

1. Dans le menu principal RAID JMB363, sélectionnez Revert HDD to non-RAID grâce aux flèches haut/bas. Puis pressez Entrée.

1. Pressez la barre d'espace pour sélectionner le disque dur que vous souhaitez réinitialiser en mode non-RAID.

Le disque dur sélectionné sera précédé d'un signe ▷.

1. Une boîte de dialogue apparaît vous demandant confirmation. Pressez Y pour confirmer ; dans le cas contraire, pressez N.

Presser Y effacera toutes les données du disque dur.

Résoudre un conflit de miroir (RAID 1)

Un conflit Mirror survient quand les deux disques d'un ensemble RAID 1 (Mirror) sont alternativement déconnectés, puis reconnectés au système. Puisque ces disques contiennent exactement les mêmes données, le système sera incapable de déterminer lequel est le disque source. Cette option vous permet de déterminer le disque source, et de reconstruire le disque miroir en fonction des données du disque source.

Pour résoudre un conflit de miroir :

1. Dans le menu principal RAID JMB363, mettez l'élément Solve Mirror Conflict en surbrillance à l'aide des flèches Haut/Bas, puis pressez .

1. Pressez la barre d'espace pour sélectionner le disque RAID que vous souhaitez définir comme disque source.

Le disque sélectionné sera précédé du signe

1. En utilisant la touche , déplacez-vous jusqu'au menu RAID Disk Drive List et mettez en surbrillance l'ensemble RAID que vous souhaitez reconstruire. Pressez pour commencer à reconstruire l'ensemble.

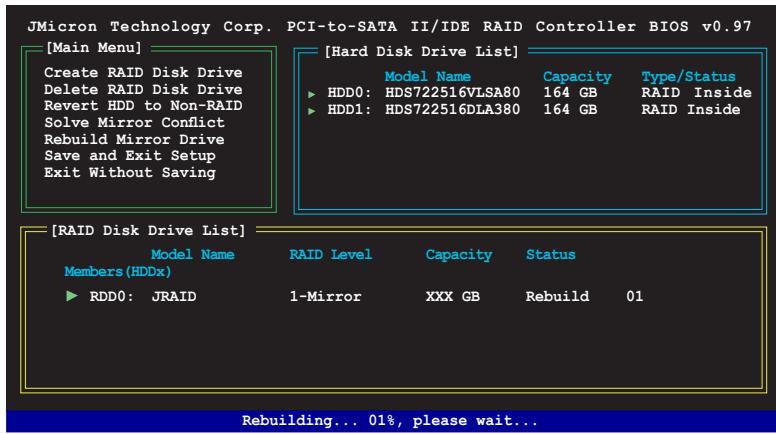

Une barre de progression apparaîtra en bas de la fenêtre.

Reconstruire un disque RAID1 (Miroir)

Lorsqu'un disque configuré dans un ensemble RAID1 (Miroir) est déconnecté du système, puis reconnecté, une boîte de dialogue apparaît vous demandant si vous souhaitez reconstruire le disque. Pressez pour confirmer ; sinon, pressez .

Cette option vous permet de reconstruire le disque et de synchroniser ses données avec celles du second disque de l'ensemble RAID1.

Pour reconstruire un disque RAID1 :

1. Dans le menu principal RAID JMB363, mettez l'élément Rebuild Mirror Drive en surbrillance à l'aide des flèches Haut/Bas, puis pressez .

1. Utilisez la touche pour vous déplacer jusqu'au menu RAID Disk et mettez en surbrillance l'ensemble RAID 1 que vous souhaitez reconstruire. Pressez pour lancer la reconstruction.

Une barre de progression apparaîtra en bas de la fenêtre.

Enregistrer les paramètres et quitter l'utilitaire

Lorsque vous avez terminé vos modifications, mettez en surbrillance Save & Exit Setup en utilisant les touches fléchées Haut/Bas. Pressez pour enregistrer la configuration RAID existante, et quittez l'utilitaire RAID JMB363.

Une boîte de dialogue apparaîtra vous demandant de confirmer l'action. Pressez pour confirmer ; sinon, pressez pour retourner au menu RAID JMB.

5.5 Créer une disquette du pilote RAID

Une disquette contenant le pilote RAID est nécessaire lors de l'installation de Windows® 2000/XP sur un disque dur qui appartient à un ensemble RAID.

5.5.1 Créer une disquette du pilote RAID sans entrer dans l'OS :

Pour créer une disquette du pilote RAID sans entrer dans l'OS :

1. Démarrez votre ordinateur.
2. Pressez durant le POST pour accéder à l'utilitaire de configuration du BIOS.
3. Définissez le lecteur optique en tant que premier périphérique de boot.
4. Insérez le CD de support de la carte mère dans le lecteur optique.
5. Enregistrez vos modifications et quittez le BIOS.
6. Pressez une touche quelconque quand le système vous y invite via le message "Press any key to boot from the optical drive."
7. Quand le menu apparaît, pressez <1> pour créer une disquette du pilote RAID.
8. Insérez une disquette dans le lecteur de disquettes. Puis pressez .
9. Suivez les informations qui apparaissent à l'écran afin d'achever la procédure.

5.5.2 Créer une disquette du pilote RAID sous Windows®

Pour créer une disquette du pilote RAID sous Windows® :

1. Lancez Windows®.
2. Insérez le CD de support de la carte mère dans le lecteur optique.
3. Sélectionnez le menu Make Disk, puis cliquez sur Intel ICH8R 32/64 bit RAID Driver Disk pour créer une disquette du pilote RAID Intel® ICH8R, ou sur Make JMicron JMB36X 32/64-bit RAID Driver pour créer une disquette du pilote RAID JMicron JMB363.
4. Insérez une disquette dans le lecteur de disquettes.
5. Suivez les informations qui apparaissent à l'écran afin d'achever la procédure.

Protégez en écriture la disquette pour lui éviter d'être infectée par un virus informatique.

Pour installer le pilote RAID :

1. Pendant l'installation de l'OS, le système vous invite à presser la touche F6 pour installer un pilote SCSI ou RAID tiers.
2. Pressez <F6> puis insérez la disquette du pilote RAID dans le lecteur de disquettes.
3. Quand il vous sera demandé de sélectionner l'adaptateur SCSI à installer, sélectionnez Intel(R) 82801GH/GM SATA RAID Controller (Desktop ICH8R) et JMicron JMB363.
4. Suivez les informations qui apparaissent à l'écran afin d'achever l'installation.

L'appendice décrit les fonctions du processeur et les technologies que la carte mère supporte.

Fonctions du CPU

Sommaire du chapitre

A.1 Intel® EM64T. A-1 A.2 Technologie EIST A-1 A.3 Technologie Intel Hyper-Threading A-3

A.1 Intel® EM64T

La carte mère est compatible avec les processeurs Intel® Pentium® 4 LGA775 opérant sous des OS 32 bits. La carte mère est fournie avec un BIOS supportant la fonction EM64T. Si vous souhaitez mettre à jour votre BIOS, vous pouvez télécharger le plus récent depuis le site web ASUS (www.asus.com/support/download/). Voir Chapitre 2 pour plus de détails. Visitez www.intel.com pour plus d'informations concernant la fonction EM64T. Visitez le site www.microsoft.com pour plus d'informations concernant les OS Windows® 64 bits.

Utiliser la fonction Intel® EM64T

Pour utiliser la fonction Intel® EM64T :

1. Installez un CPU Intel® Pentium® 4 qui supporte la fonction EM64T.
2. Installez une OS 64 bits (Windows® XP Professional Edition x64 ou Windows® Server 2003 Edition x64).
3. Installez à partir du CD de support les pilotes 64 bits des composants et périphériques de la carte mère.
4. Si besoin est, installez les pilotes 64 bits pour les cartes d'extension et périphériques additionnels.

Se référer à la documentation des cartes d'extension et des périphériques, ou visitez les sites web liés, afin de vérifier qu'ils supportent une OS 64 bits.

A.2 Technologie Enhanced Intel SpeedStep® (EIST)

La fonction EIST (Enhanced Intel SpeedStep® Technology) gère intelligemment les ressources du processeur en ajustant automatiquement le voltage de ce dernier, ainsi que la fréquence du noyau, en fonction de la charge du processeur, de la fréquence système, ou des exigences d'alimentation.

A.2.1 Configuration système requise

Avant d'utiliser la technologie EIST, vérifiez que votre système correspond à la configuration requise qui suit :

• Processeur Intel® Pentium® 4 avec support EIST, BIOS avec support EIST, système d'exploitation avec support EIST (Windows® XP SP2/Windows® Server 2003 SP1/ Linux 2.6 kernel ou versions ultérieures)

A.2.2 Utilisation de la fonction EIST

Pour utiliser la fonction EIST :

1. Allumez l'ordinateur, puis entrez dans le BIOS.
2. Allez dans le menu Advanced (Menu avancé), mettez en surbrillance CPU Configuration, puis appuyez sur Entrée.
3. Faites défiler les options et sélectionnez l'élément Intel(R) SpeedStep Technology. Puis appuyez sur Entrée. Reportez-vous à l'illustration suivante.
4. Appuyez sur Entrée pour sauvegarder vos modifications et quitter le BIOS. Voir page 4-27 pour plus de détails.
5. Après avoir redémarré l'ordinateur, faites un clic droit sur un espace vide du Bureau, puis sélectionnez Propriétés dans le menu contextuel.
6. Quand la fenêtre Propriétés de l'affichage apparaît, cliquez sur l'onglet Écran de veille.
7. Cliquez sur le bouton Gestion de l'alimentation dans la section Gestion de l'alimentation du moniteur pour ouvrir la fenêtre Propriétés des options d'alimentation.
8. Dans la section Mode de gestion de l'alimentation, cliquez sur la flèche, puis sélectionnez une des options, à l'exception de PC de bureau/familial ou Toujours actif.
9. Cliquez sur Appliquer puis sur OK.
10. Fermez la fenêtre Propriétés de l'affichage.

Après avoir sélectionné le mode d'alimentation, la fréquence interne du CPU diminuera légèrement quand la charge du CPU est faible.

Les écrans affichés et les procédures peuvent différer en fonction du système d'exploitation.

A.3 Technologie Intel® Hyper-Threading

• La carte mère supporte les processeurs Intel® Pentium® 4 LGA775 et la technologie Hyper-Threading.
• La technologie Hyper-Threading est supportée sous Windows® XP/2003 Server, Linux 2.4.x (kernel), et versions ultérieures uniquement. Sous Linux, utilisez le compilateur Hyper-Threading pour compiler le code. Si vous utilisez d'autres systèmes d'exploitation, désactivez l'option Hyper-Threading Technology dans le BIOS pour garantir la stabilité et les performances du système.
• Installer Windows® XP Service Pack 1 ou une version ultérieure est recommandé. Assurez-vous d'avoir activé l'élément Hyper-Threading Technology dans le BIOS avant d'installer un des systèmes d'exploitation supportés. Pour plus d'informations sur la technologie Hyper-Threading, visitez www.intel.com/info/hyperthreading.

Utiliser la technologie Hyper-Threading

Pour utiliser la technologie Hyper-Threading :

1. Installez un processeur Intel® Pentium® 4 qui supporte la technologie Hyper-Threading.
2. Allumez l'ordinateur, puis entrez dans le Setup du BIOS. Allez dans Advanced Menu (Menu avancé) et assurez-vous que l'élément Hyper-Threading Technology est défini sur Enabled. Voir page 4-27 pour plus de détails.

Cet élément du BIOS apparaîtra uniquement si vous avez installé un CPU qui supporte la technologie Hyper-Threading.

1. Redémarrez l'ordinateur.
