Type de moteur	Monocylindre 4 temps, refroidi par liquide
Cylindrée	493 cm³
Alésage x course	94 x 71 mm
Distribution	SOHC, 4 soupapes par cylindre
Alimentation	Injection électronique Ride by Wire
Puissance maximale	32,5 kW (44,2 ch) à 7 750 tr/min
Couple maximal	47,5 Nm à 5 500 tr/min
Transmission	Variateur CVT automatique, marche arrière électrique
Cartographies moteur	ECO / STD (double mapping)
Longueur	2 200 mm
Largeur	800 mm
Empattement	1 540 mm
Hauteur de selle	790 mm
Poids en ordre de marche	275 kg
Capacité réservoir	13,2 litres
Roues avant	13 pouces, double train directeur à parallelogramme
Freins avant	2 disques wave, étriers doubles, ABS
Frein arrière	1 disque wave, ABS, freinage couplé
Sécurité active	ABS 3 canaux, ASR (contrôle de traction)
Homologation	Tricycle à moteur L5e

FOIRE AUX QUESTIONS - MP3 500 PIAGGIO

Quelle est la cylindrée et la puissance du Piaggio MP3 500 ?

Le MP3 500 est animé par un monocylindre 4 temps de 493 cm³ refroidi par liquide. Il développe 32,5 kW (44,2 ch) à 7 750 tr/min et un couple de 47,5 Nm à 5 500 tr/min. L'alimentation est assurée par injection électronique avec contrôle Ride by Wire et double cartographie moteur.

Quel permis faut-il pour conduire le Piaggio MP3 500 en France ?

Le MP3 500 est homologué tricycle à moteur (catégorie L5e, puissance supérieure à 15 kW), ce qui nécessite en principe le permis A. Les titulaires du permis B depuis au moins 2 ans et âgés de 21 ans ou plus peuvent y accéder après une formation complémentaire obligatoire de 7 heures en auto-école moto. Renseignez-vous auprès de votre préfecture pour votre situation personnelle.

Comment fonctionne le blocage d'inclinaison du MP3 500 ?

Le train avant à parallelogramme articulé permet au MP3 500 de s'incliner en virage comme un deux-roues. Un système de blocage s'engage à basse vitesse (en dessous d'environ 2 500 tr/min) pour maintenir le scooter stable à l'arrêt sans béquille. Un voyant au tableau de bord indique quand le verrouillage est actif. Pour repartir, il suffit d'accélérer légèrement pour déverrouiller automatiquement.

Comment utiliser la marche arrière électrique ?

Pour engager la marche arrière, maintenez le frein serré, puis appuyez sur le bouton dédié situé sur le guidon gauche. Relâchez ensuite progressivement le frein pour reculer doucement. Cette fonction est conçue exclusivement pour les manoeuvres de stationnement, compte tenu du gabarit et du poids du tricycle (275 kg).

Quelle est la capacité du réservoir du Piaggio MP3 500 ?

Le réservoir a une capacité de 13,2 litres. Pour maximiser l'autonomie, activez la cartographie ECO depuis le tableau de bord, qui adapte la courbe d'injection pour réduire la consommation en usage urbain et péri-urbain.

Comment fonctionnent l'ABS et le contrôle de traction ASR sur le MP3 500 ?

Le MP3 500 est équipé d'un ABS sur les trois roues et d'un contrôle de traction ASR qui limite le patinage de la roue arrière à l'accélération. Le freinage est couplé : actionner la pédale arrière distribue aussi une partie de la force sur les freins avant pour optimiser le dosage. Ces systèmes fonctionnent en permanence et ne peuvent pas être désactivés.

Quelle est la périodicité d'entretien du MP3 500 ?

La première révision est préconisée à 1 000 km. Ensuite, l'entretien se fait tous les 6 000 km ou une fois par an. Il inclut la vidange moteur, le remplacement du filtre à huile, le contrôle des bougies d'allumage, des freins, du liquide de refroidissement et de l'état des courroies de transmission. Consultez le carnet d'entretien fourni avec le véhicule pour les intervalles précis selon votre version.

Le Piaggio MP3 500 est-il plus stable qu'un scooter classique sous la pluie ?

Oui, le double train avant du MP3 500 offre une surface de contact et une stabilité supérieures à un deux-roues, notamment sur chaussée mouillée ou en virage. L'ABS et l'ASR renforcent encore cette sécurité active. Cependant, restez vigilant sur les revêtements très glissants (marquages au sol, gravillons) et adoptez une conduite souple et anticipée.

Quelles sont les dimensions et le poids du MP3 500 ?

Le MP3 500 mesure 2 200 mm de longueur pour 800 mm de largeur, avec un empattement de 1 540 mm et une hauteur de selle de 790 mm. Le poids en ordre de marche est de 275 kg. Ce poids important rend les manoeuvres à très basse vitesse plus exigeantes ; le système de blocage d'inclinaison est essentiel pour tenir le véhicule à l'arrêt.

Comment basculer entre le mode ECO et le mode STD ?

Le MP3 500 propose deux cartographies d'injection sélectionnables via le menu du combiné de bord : le mode STD offre les performances maximales, le mode ECO optimise la consommation en ville. La sélection s'effectue moteur à l'arrêt ou à basse vitesse. Le mode choisi est mémorisé à l'extinction du contact.

MODE D'EMPLOI MP3 500 PIAGGIO

Les descriptions et les illustrations fournies dans cette publication ne sont pas contractuelles; Piaggio-Gilera se réserve donc le droit, les caractéristiques essentielles du modèle décrit et illustré ci-après restant inchangées, d'apporter à tout moment, sans contrainte de déclaration concernant la mise à jour immédiate de cette publication, d'éventuelles modifications d'organes, pièces ou fournitures d'accessoires, qu'elle estimera utile pour l'amélioration du produit ou pour toute autre exigence d'ordre technique ou commercial.

Certaines versions décrites dans cette publication peuvent ne pas être disponibles dans certains pays. La disponibilité de chaque version est à vérifier auprès du réseau de vente officiel Piaggio.

© Copyright 2008 - PIAGGIO & C. S. p. A. Pontedera. Tous droits réservés. Toute reproduction, même partielle, est interdite.

PIAGGIO & C. S. p. A. - À propos-vente

V. le Rinaldo Piaggio, 23 - 56025 PONTEDERA (PI)

N. B. Indique une note qui donne les informations clé pour faciliter la procédure.

ATTENTION Indique les procédures spécifiques que l'on doit suivre afin d'éviter d'endommager le véhicule.

AVERTISSEMENT Indique les procédures spécifiques que l'on doit suivre afin d'éviter des accidents au personnel de réparation du véhicule.

Sécurité des personnes Le non-respect total ou partiel de ces prescriptions peut composer un danger grave pour la sécurité des personnes.

Sauvegarde de l'environnement Il indique les comportements corrects à suivre afin que le véhicule n'entraîne aucune conséquence à la nature.

Bon état du véhicule Le non-respect total ou partiel de ces prescriptions provoque des sérieux dégâts au véhicule et dans certains cas l'annulation de la garantie.

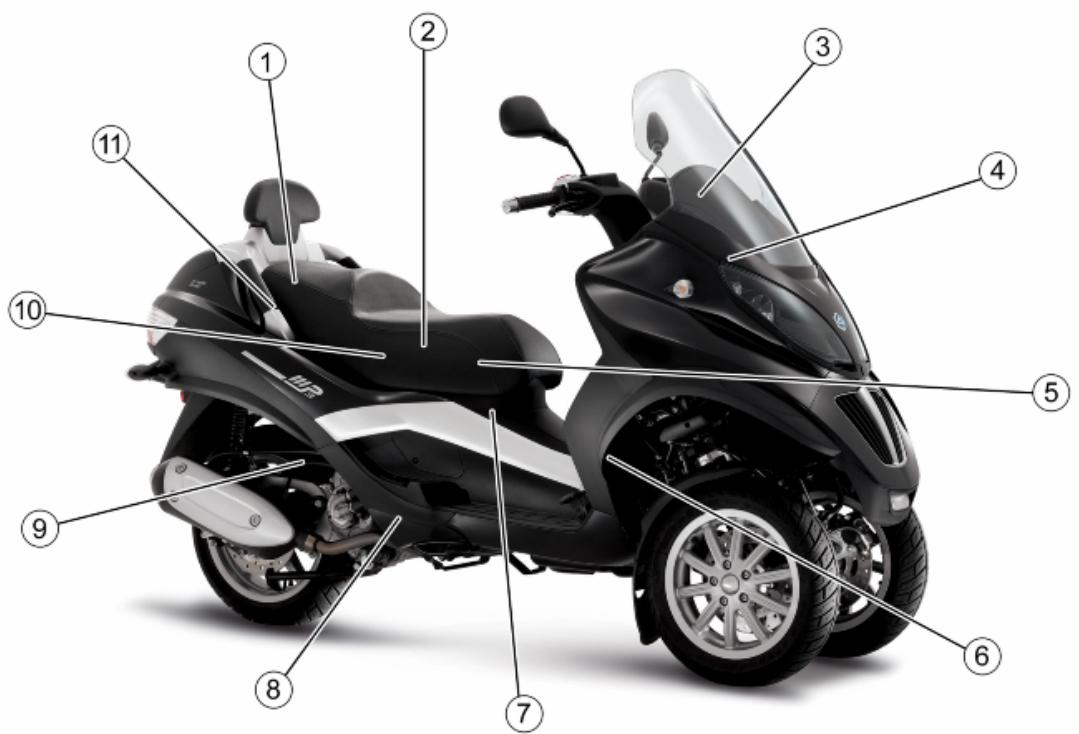

INDEX des arguments

CHARACTERISTIQUES

CAR

OUTILLAGE

OUT

ENTRETIEN

ENTR

RECHERCHE PANNES

REC PAN

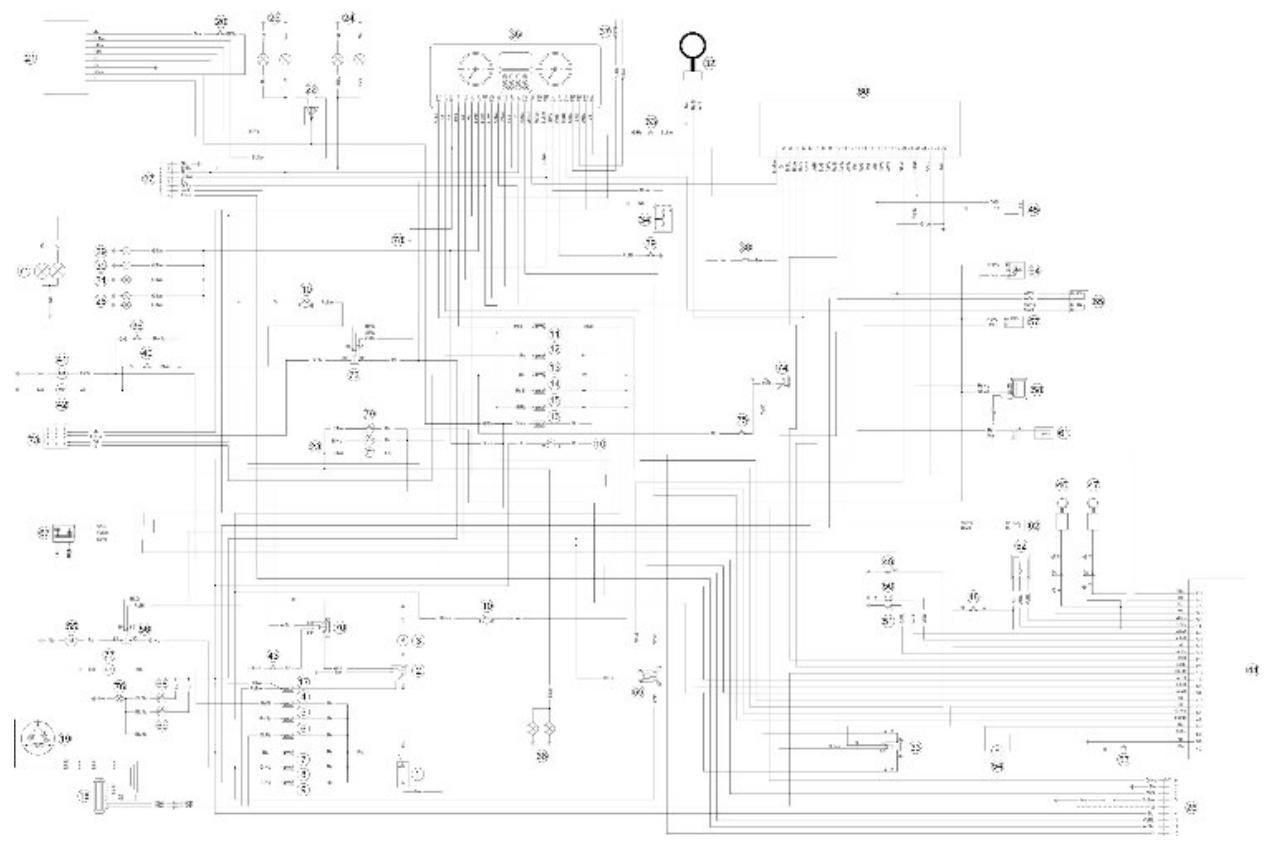

INSTALLATION ÉLECTRIQUE

INS ELE

MOTEUR DU VEHICULE

MOTVE

MOTEUR

MOT

INJECTION

INJEC

SUSPENSIONS

SUSP

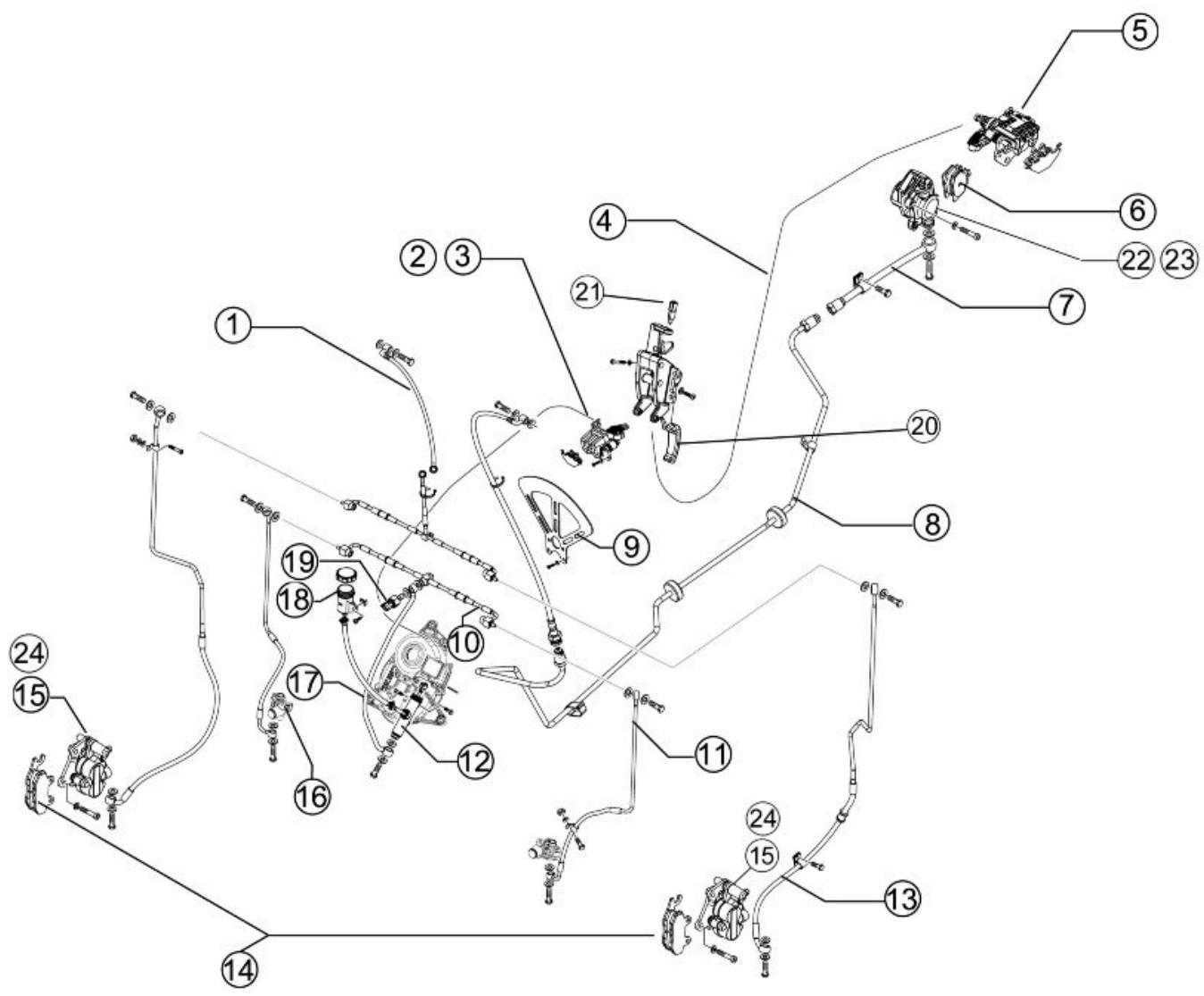

INSTALLATION FREINS

INS FRE

INSTALLATION DE REFROIDISSEMENT

INS REF

CAROSSEIRE

CAROS

PRÉLIVRAISON

PRELIV

TEMPORISATION

TEMP

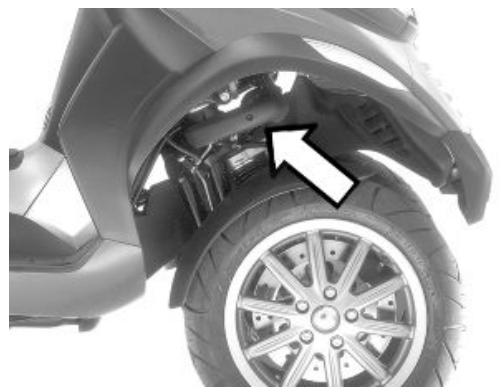

INDEX des arguments

CHARACTERISTIQUES

CAR

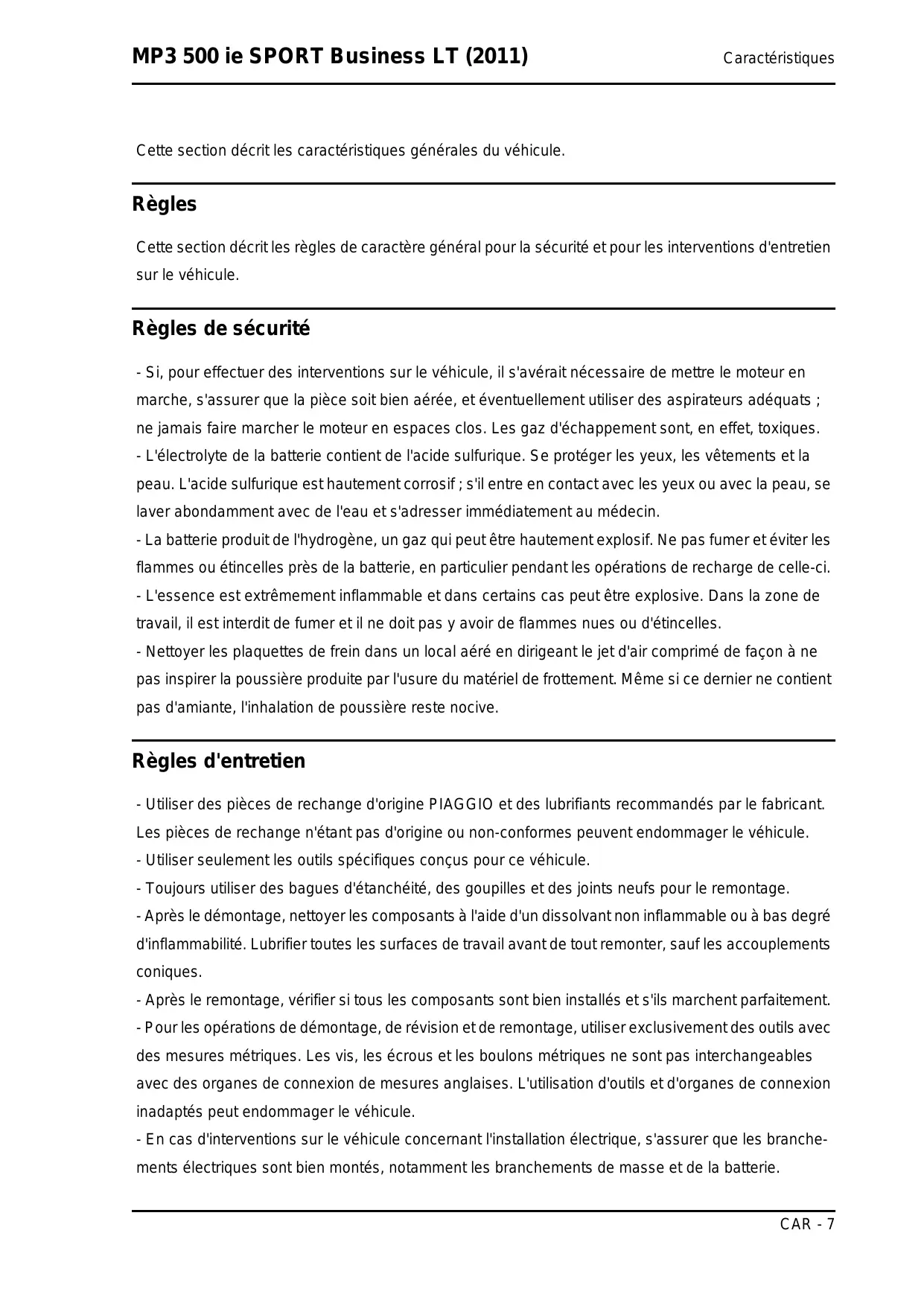

Cette section décrit les caractéristiques générales du véhicule.

Règles

Cette section décrit les règles de caractère général pour la sécurité et pour les interventions d'entretien sur le véhicule.

Règles de sécurité

• Si, pour effectuer des interventions sur le véhicule, il s'avait nécessaire de mettre le moteur en marche, s'assurer que la pièce soit bien aérée, et éventuellement utiliser des aspirateurs déquats; ne jamais faire marcher le moteur en espaces clos. Les gaz d'échappement sont, en effet, toxiques.
• L'électrolyte de la batterie contient de l'acide sulfurique. Se protéger les yeux, les vêtements et la peau. L'acide sulfurique est hautement corrosif; s'il entre en contact avec les yeux ou avec la peau, se laver abondamment avec de l'eau et s'adresser immédiatement au médecin.
• La batterie produit de l'hydrogène, un gaz qui peut être hautement explosif. Ne pas fumer et éviter les flammes ou étincelles près de la batterie, en particulier pendant les opérations de recharge de celle-ci.
• L'essence est extrêmement inflammable et dans certains cas peut être explosive. Dans la zone de travail, il est interdit de fumer et il ne doit pas y avoir de flammes nues ou d'étincelles.
• Nettoyer les plaquettes de frein dans un local aéré en dirigeant le jet d'air comprimé de façon à ne pas inspirer la poussière produite par l'usure du matériel de frottement. Même si ce dernier ne contient pas d'amiante, l'inhalation de poussière reste nocive.

Règles d'entretien

• Utiliser des pièces de rechange d'origine PIAGGIO et des lubrifiants commandés par le fabricant. Les pièces de rechange ne sont pas d'origine ou non-conformes peuvent endommager le véhicule.
• Utiliser seulement les outils spécifiques conçus pour ce véhicule.
• Toujours utiliser des bagues d'étanchéité, des goupilles et des joints neufs pour le remontage.
• À propre le démontage, nettoyer les composants à l'aide d'un dissolvant non inflammable ou à bas degré d'inflammabilité. Lubrifier toutes les surfaces de travail avant de tout remonter, sauf les accouplements coniques.
• Avant le remontage, vérifier si tous les composants sont bien installés et s'ils marchent parfaitement.
• Pour les opérations de démontage, de révision et de remontage, utiliser exclusivement des outils avec des mesures métriques. Les vis, les écrous et les boulons métriques ne sont pas interchangeables avec des organes de connexion de mesures anglaises. L'utilisation d'outils et d'organes de connexion inadaptés peut endommager le véhicule.
• En cas d'interventions sur le véhicule concernant l'installation électrique, s'assurer que les branchements électriques sont bien montés, notamment les branchements de masse et de la batterie.

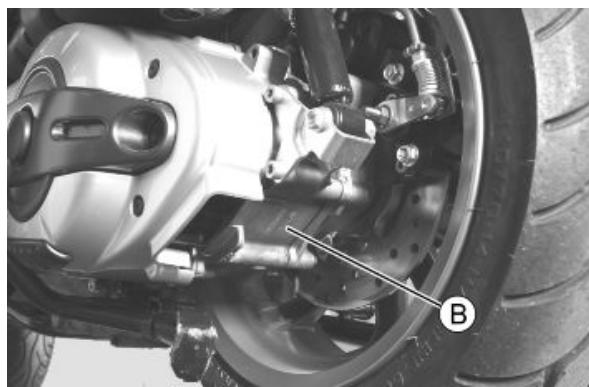

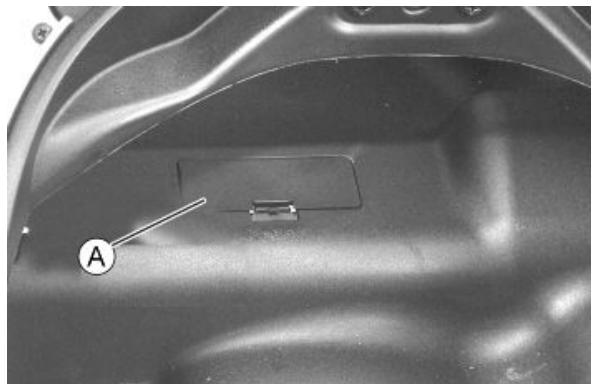

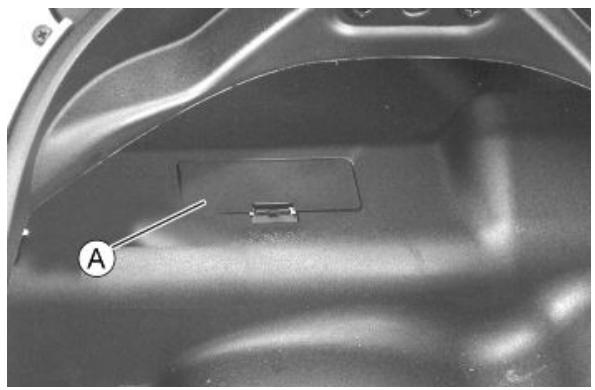

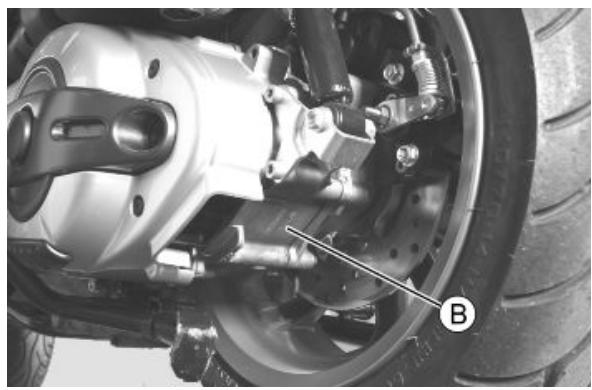

Identification du véhicule

ZAPM642001

M474M

Les nombres d'identification sont constitués par un préfixe gravé respectivement sur le cadre et sur le moteur « B », suivi d'un nombre. Ils doivent toutes être indiqués lors de la demande des pièces de rechange. Pour la lecture du nombre de cadre, il est nécessaire d'extraire le volet correspondant « A » situé dans le coffre à casque. Il est conseillé de vérifier que le numéro de série du cadre est tampographié sur le véhicule correspond à celui qui est reporté sur les documents du véhicule.

ATTENTION

RAPPELER QUE L'ALTÉRATION DES NUMÉROS D'IDENTIFICATION PEUT ENTRAINER DE GRAVES SANCTIONS PÉNALES (CONFISCATION DU VÉHICULE, ETC.).

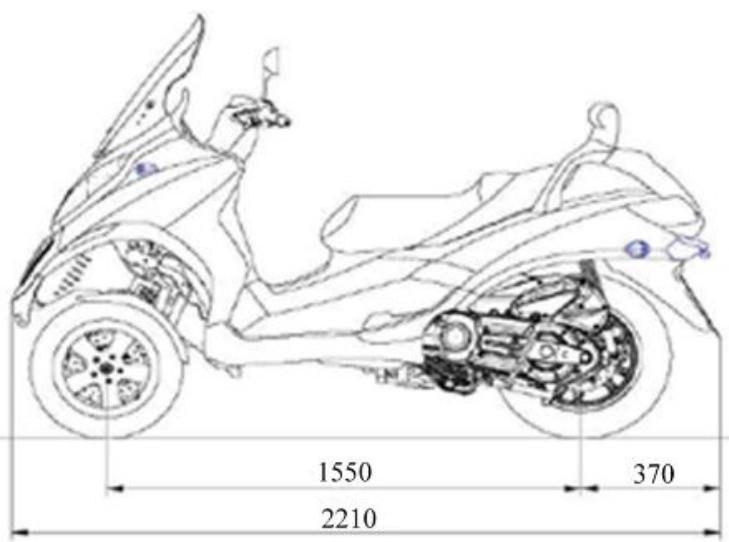

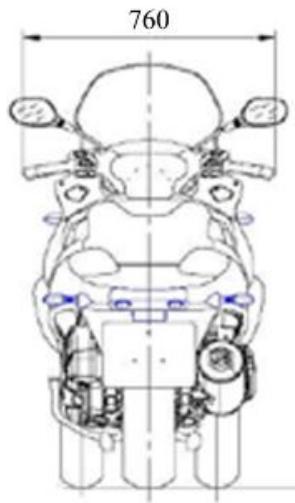

Dimensions et masse

DIMENSIONS ET MASSE

Caracteristique	Description/valeur
Poids à sec	253 ± 8 kg
Poids maximum admissible	445 kg
Hauteur maximale	1 440 mm
Largeur	760 mm
Empattement	1 550 mm
Longueur	2 210 mm
Voie	465 mm

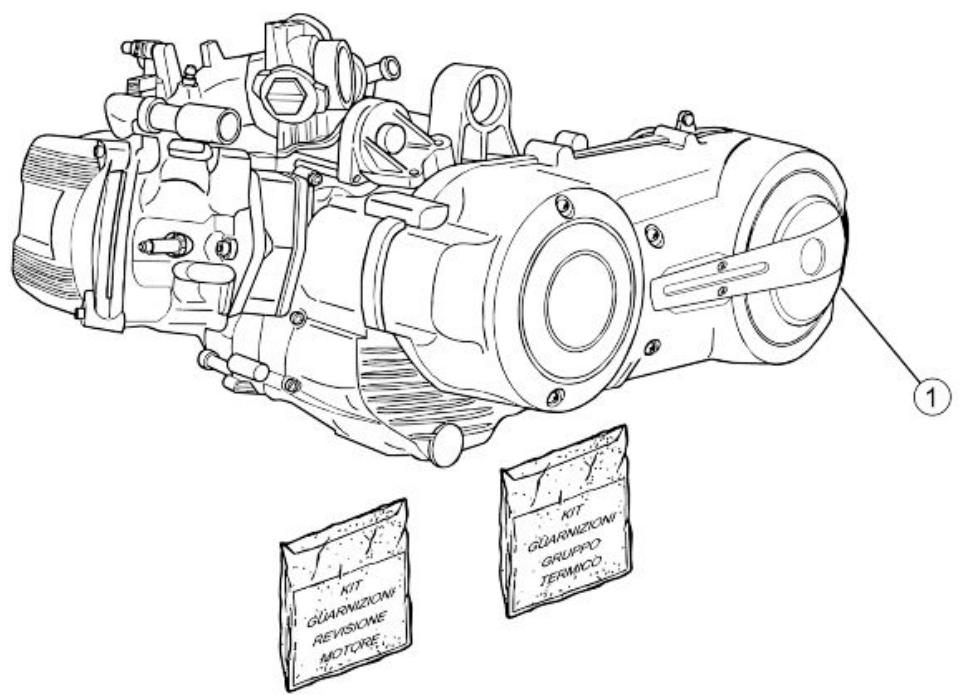

Moteur

MOTEUR

Charactéristique	Description/valeur
Type	Monocylindrique à 4 temps avec double bougie
Cylindrée	493 cm³
Alésage / course	94 x 71 mm
Rapport de compression	10,5: 1
Ralent du moteur	1 500 ± 100 tr/min
Distribution	Quatre soupapes, un arbre à cames en tête commandé par châigne.
Jeu aux soupapes	Aspiration : 0,15 mmÉchévement : 0,15 mm
Puisance MAX.	29 kW à 7.500 tr/min
Couple MAX.	44 Nm à 5.200 tr/min

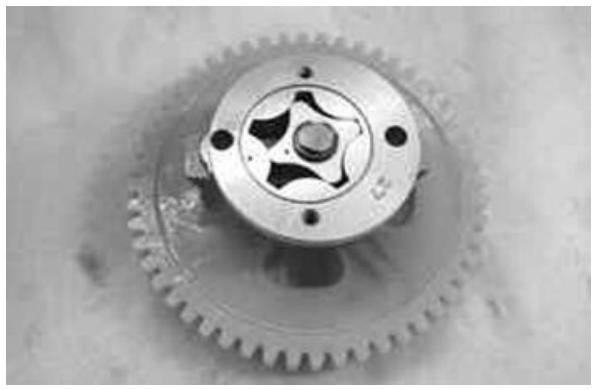

Lubrification	Lubrification du moteur avec pompé à lobes (à l'intérieur du carter) commandée par châigne, et double filtré (prépine et pa-pier).
Pression de lubrification	3,5 ÷ 4 bar
Pression de lubrification minimale (100 °C)	0,8 bar
Caracteristique	Description/valeur
Alimentation	À injection électronique avec pompé à essence électrique.
Refroidissement	Par circulationforcée de liquide.
Carburant	Essence sans plomb (95 RON).

Transmission

TRANSMISSION

Charactéristique	Description/valeur
Transmission	Avec variateur automatique à pouies expansibles et asservisseur de couple, courroie trapézoidal, embrayage automatique.
Réduction finale	À engrenages en bain d'huile.

Capacité

CAPACITÉ

Caracteristique	Description/valeur
Huile moteur	1,7 l
Huile de transmission	250 cm3
Liquide du circuit de refroidissement	~ 1,8 l
Réserveir de carburant (réserve)	~ 12 l (~ 2 l)

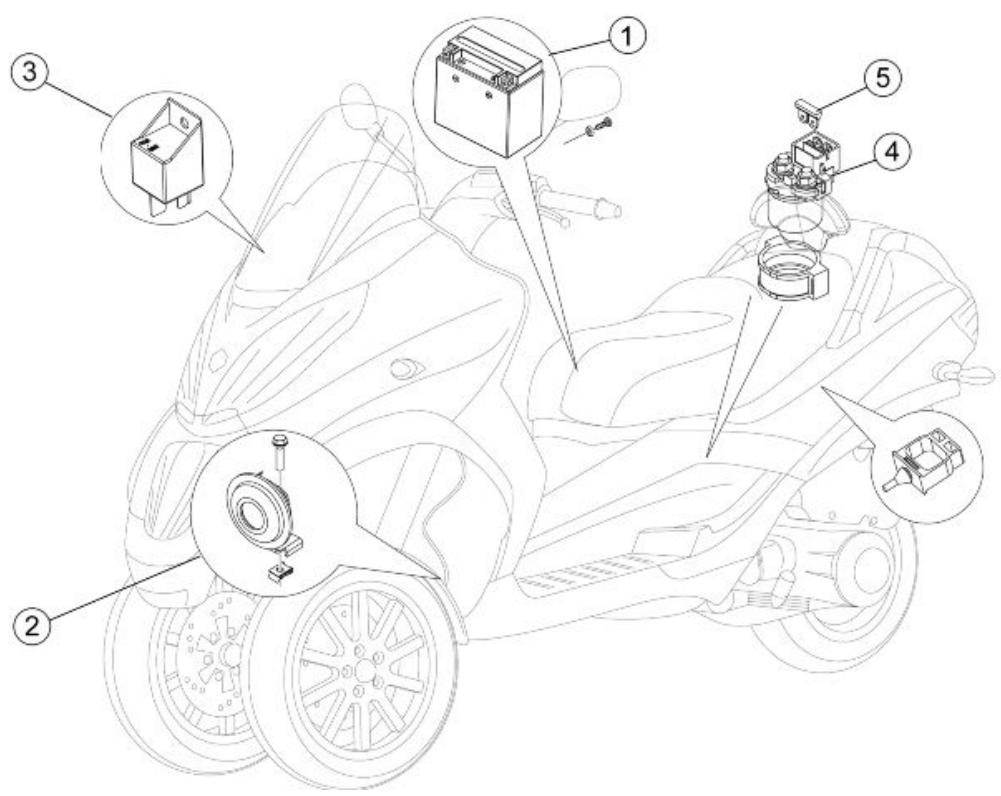

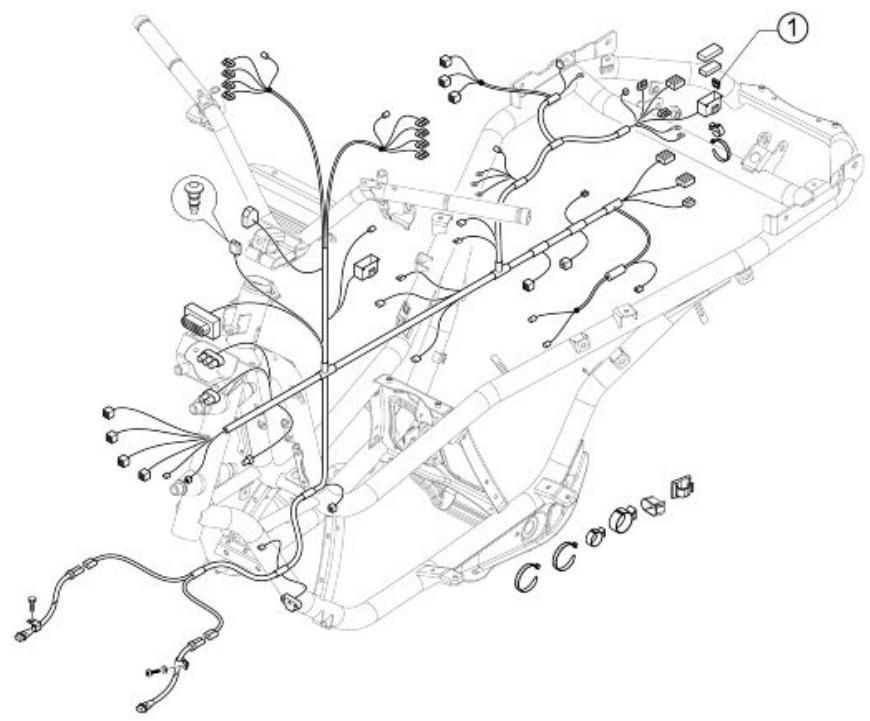

Installation électrique

INSTALLATION ÉLECTRIQUE

Charactéristique	Description/valeur
Démarrage	Électrique
Allumage	Électronique inductif à haute efficacité, intégré avec l'injection, avance variable et bobine H.T. séparée.
Avance à l'allumage	Par cartographie tridimensionnelle gérée par la centrale.
Bougie	NGK CR7EKB
Bougie alternative	-
Batterie	12 V/14 Ah scellée

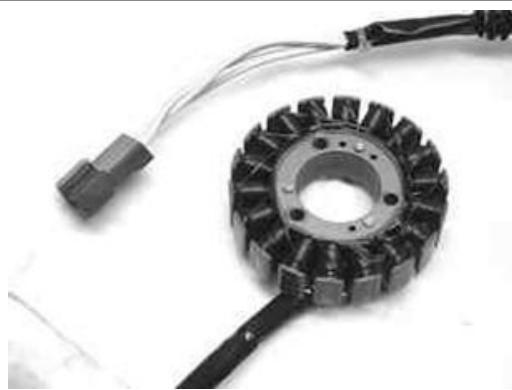

Alternateur	À courant alternatif.

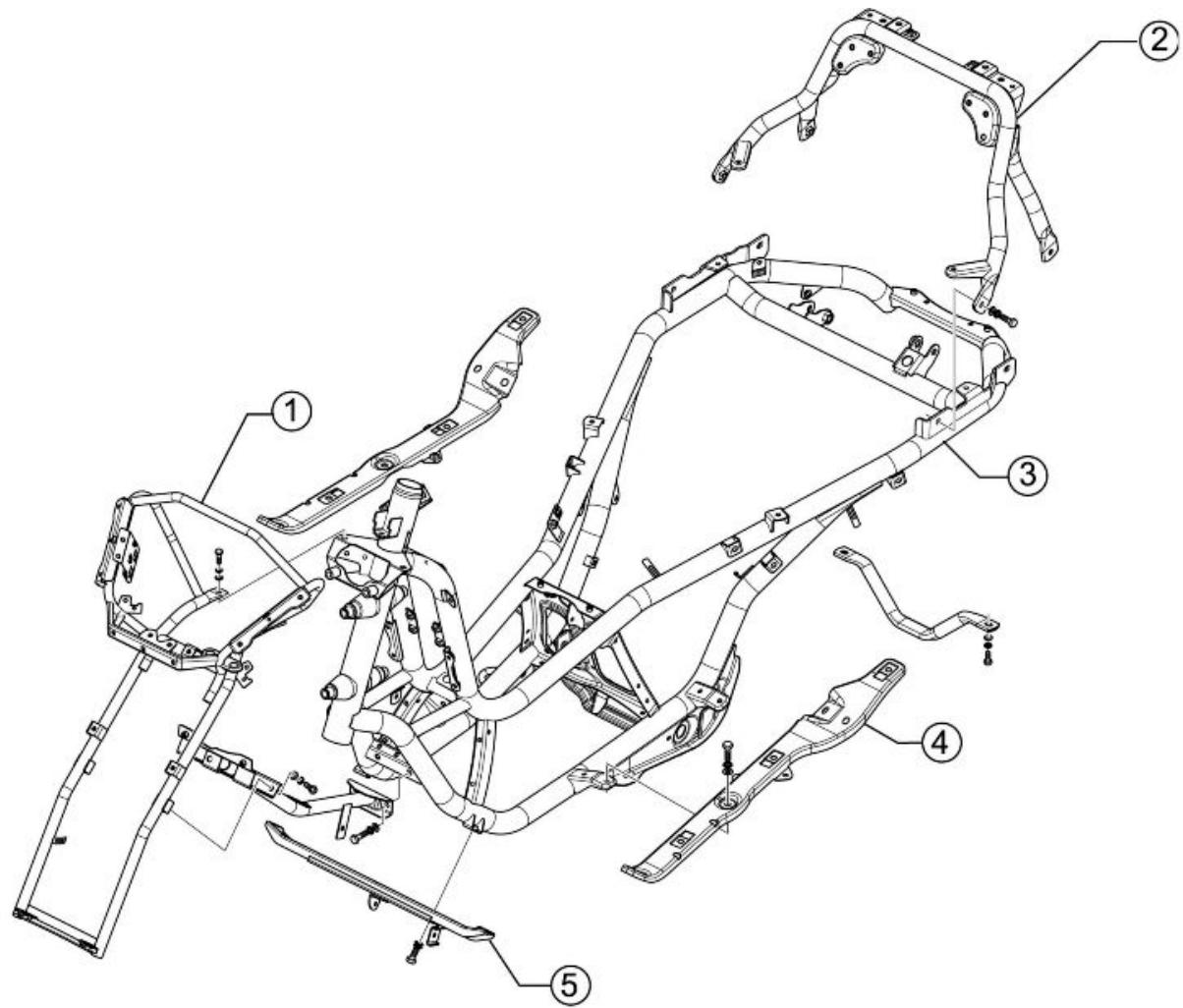

Cadre et suspensions

Caracteristique	Description/valeur
Cadre	En tubes et tôles embouties en acier.
Suspension avant	Roll system composé d'un quadratère articulé constitué de bras moulés en aluminium, de deux fourreaux latéraux et d'amortisseurs avec système de blocage hydraulique.
Débattement de la suspension avant	85 mm
Suspension arrière	Deux amortisseurs à double effet à précharge réglable sur quatre positions.
Débattement de la suspension arrière	110 mm

Freins

FREINS

Caracteristique	Description/valeur
Frein avant	À double disque, Ø 240 mm, avec commande hydraulique actionnée depuis le levier D du guidon.
Frein arrêté	À disque, Ø 240, avec commande hydraulique actionnée depuis le levier G du guidon.

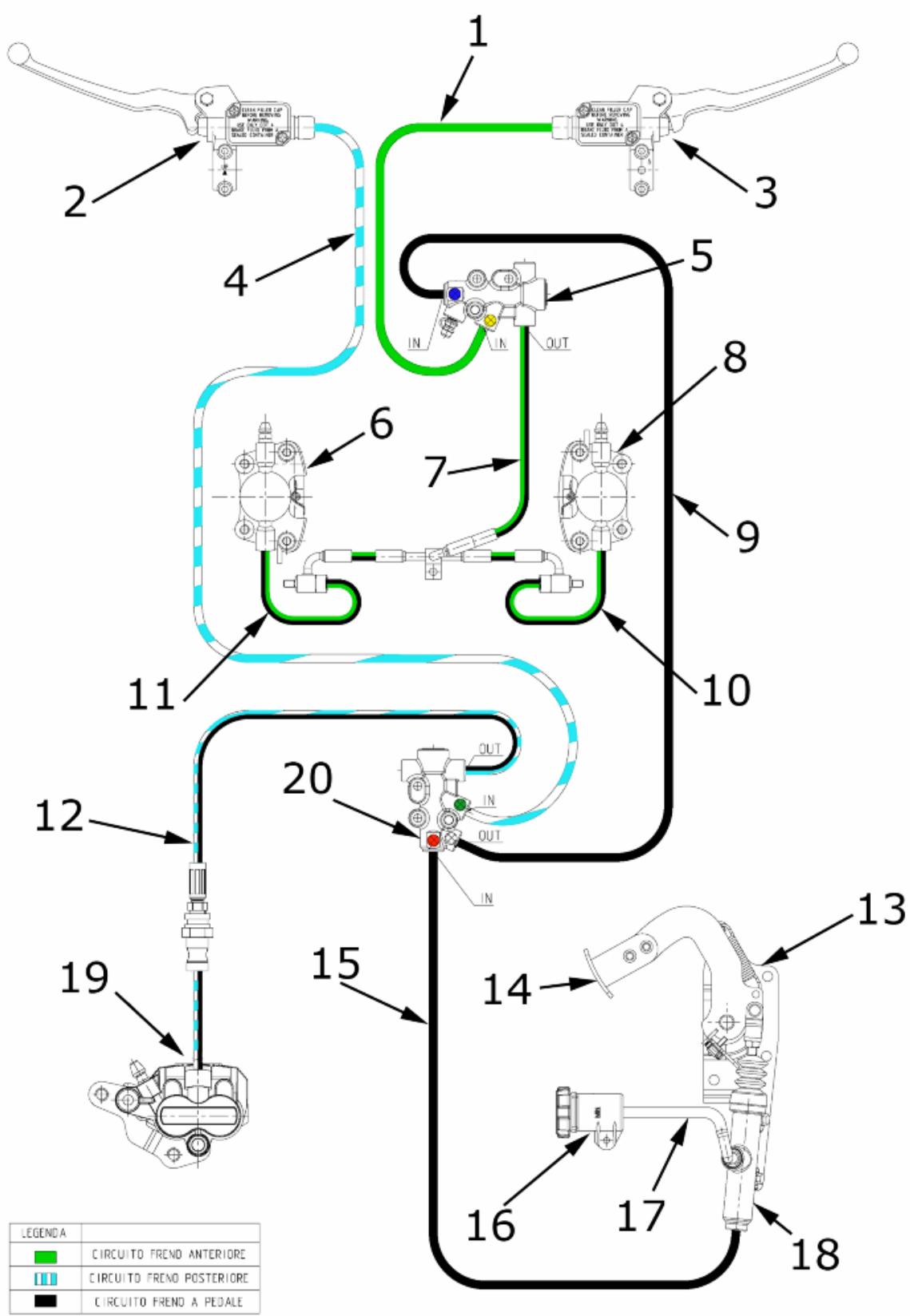

Système de freinage intégral	Il agit sur les 3 disques simultanément et est commandé hydrauliquement par la pédale qui se trouve sur le repose-pied.

Roues et pneus

ROUES ET PNEUS

Charactéristique	Description/valeur
Type de jantes de roue	En alliage léger.
Jante avant	12" x 3,00
Jante arrière	14" x 4,50
Pneu avant	Tubeless 120/70-12" 51S ou 51P
Pneu arrière	Tubeless 140/70 - 14" 68S ou 68P

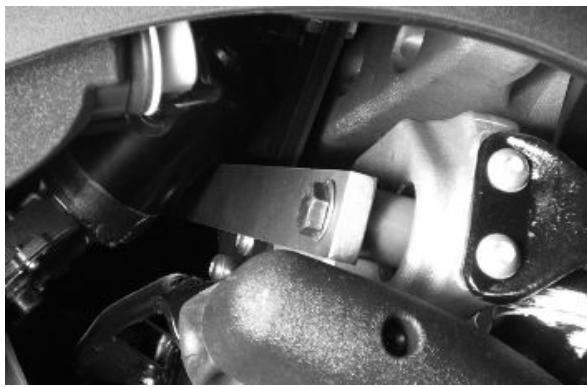

Pression du pneu avant	1,6 bar
Pression du pneu arrière	2,5 bars

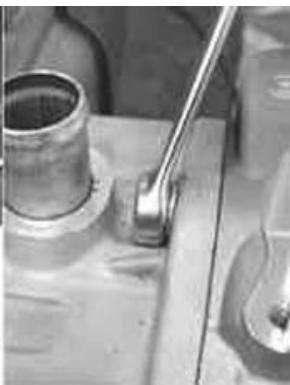

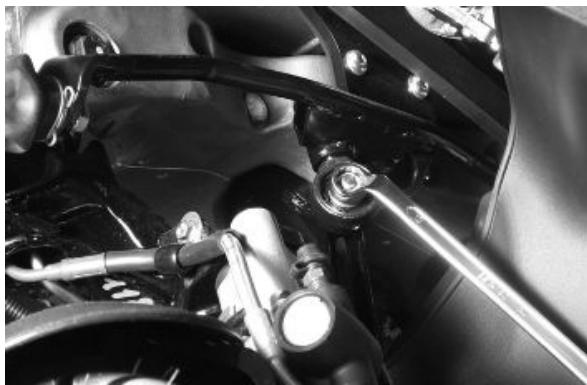

Couple

DIRECTION

Nom	Couples en Nm
Bague inférieure de direction (colonne centrale)	10 ÷ 12
Bague supérieure de direction (colonne centrale)	22,5 ÷ 25
Vis de fixation du guidon	50 ÷ 55
Vis de fixation des cavaliers du groupe de commandes du guidon	7 ÷ 10

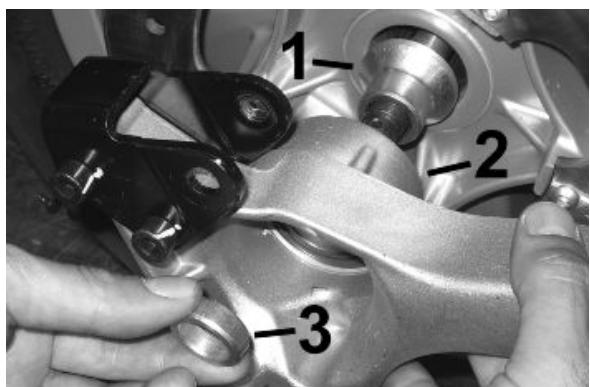

CADRE

Nom	Couples en Nm
Douille de réglage du bras oscillant	5 ÷ 7
Pivot reliant le bras du moteur au bras du cadre	32,5 ÷ 40
Écrou de la douille de réglage du bras oscillant	54 ÷ 60
Pivot bras oscillant-moteur	98 ÷ 118
Pivot cadre-bras oscillant	54 ÷ 60
Boulon de la béquille centrale	31 ÷ 39

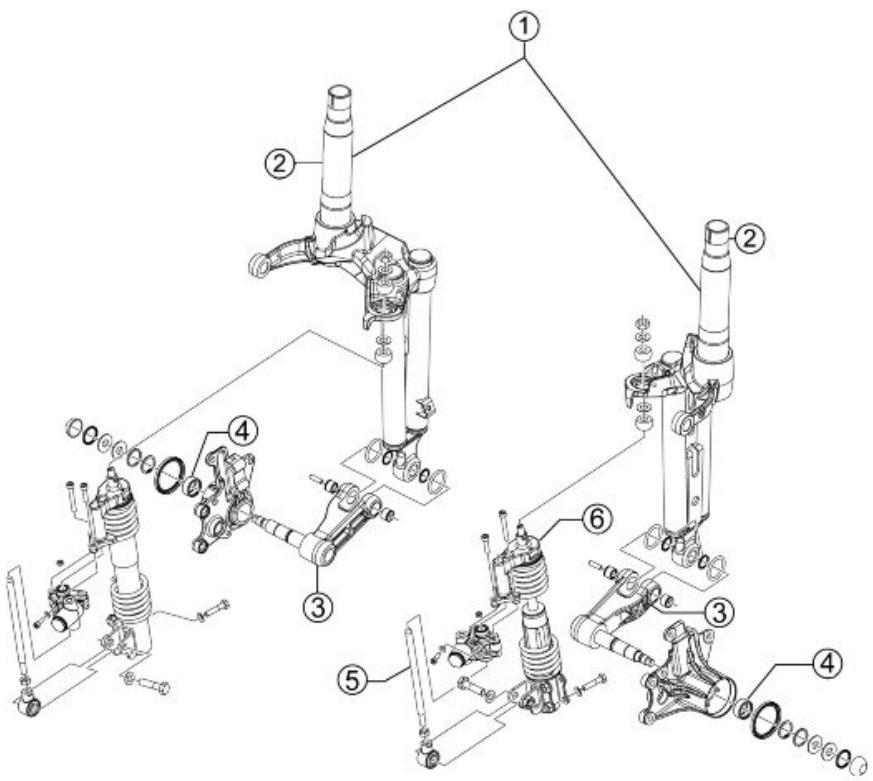

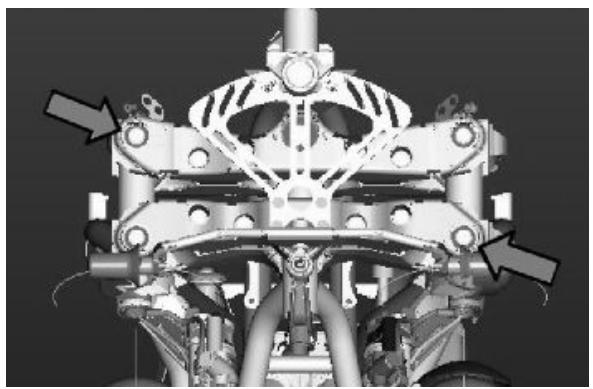

Suspension avant

Nom	Couples en Nm
Fixation inférieure de l'amortisseur	19 ÷ 26
Fixation supérieure de l'amortisseur	19 ÷ 29
Vis de fixation de la roue avant	19 ÷ 24
Écrou du pivot du bras de direction	20 ÷ 25
Vis de fixation de l'étrier du roulis	20 ÷ 25
Axe de la roue avant	74 ÷ 88
Vis d'accoupling des bras	45 ÷ 50
Vis de fixation des bras aux colonnes latérales	45 ÷ 50
Vis de fixation des bras à la colonne centrale	45 ÷ 50
Vis de fixation des brides d'accoupling des demi-bras	20 ÷ 25
Vis de fixation du secteur du disque de frein du roulis	20 ÷ 25
Bague supérieure de la colonne latérale	20 ÷ 24
Bague inférieure de la colonne latérale	12 ÷ 15
Vis de fixation de la pipe de glissement à l'amortisseur	45 ÷ 50

Nom Couples en Nm

Fixation du dispositif de blocage de la pipe de glissement	6,5 ÷ 10,5
Écrous de fixation des liaisons homocinetétiques	18 ÷ 20
Fixation du potentiamètre au dispositif antiroulis	8 ÷ 10

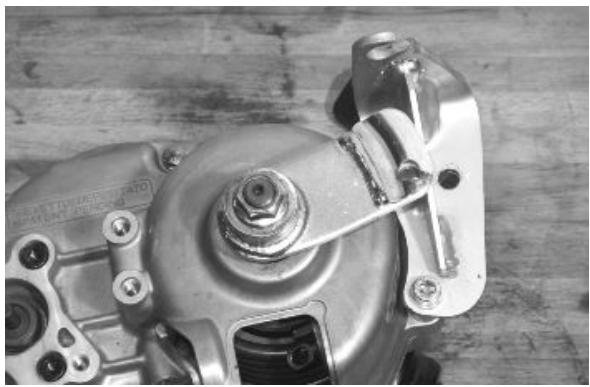

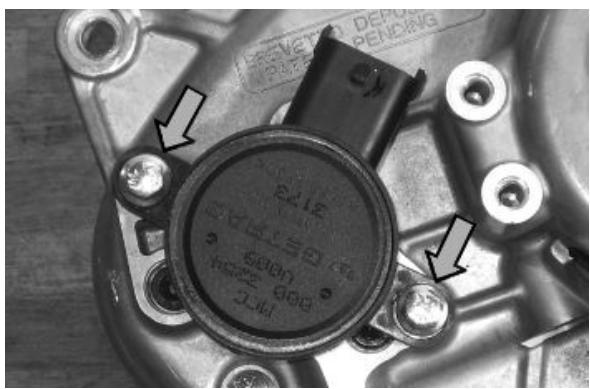

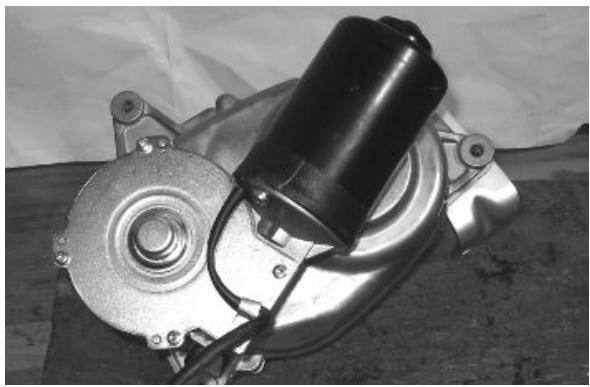

Fixation du moteur électrique au dispositif antiroulis	11 ÷ 13
Fixation du pivot du dispositif de pompage au dispositif anti-roulis	11 ÷ 13
Fixation de la pompe au dispositif antiroulis	11 ÷ 13
Pressostat au répartiteur	18 ÷ 20
Fixation du capteur à l'étrier du roulis	2,5 ÷ 2,9
Extrémités des tuyaux à la bride d'arrêt des rondelles de butée	7 ÷ 11
Raccord à la pompe du dispositif antiroulis	20 ÷ 25
Raccord inférieur du tuyau de l'étrier de blocage du glissement de l'amortisseur	20 ÷ 25
Raccord supérieur du tuyau de l'étrier de blocage du glissement de l'amortisseur	20 ÷ 25

SUSPENSION ARRIÈRE Nom Couples en Nm FREIN AVANT

Fixation supérieure de l'amortisseur	33 ÷ 41
Fixation inférieure de l'amortisseur	33 ÷ 41
Bride de fixation de l'amortisseur au carter	20 ÷ 25
Axe de la roue arrière	104 ÷ 126
Vis de fixation du bras du pot d'échéppement	27 ÷ 30

Nom Couples en Nm

Vis d'accoupling de l'étrier	22 ÷ 27
Vis de purge du liquide	8 ÷ 12
Vis du disque de frein	8 ÷ 10
Raccord de liquide maître-cylindre-tuyau	16 ÷ 20
Raccord de liquide tuyau-étrier	20 ÷ 25
Vis de serrage de l'étrier au support	20 ÷ 25
Raccord du tuyau supérieur à l'étrier de frein	20 ÷ 25

FREIN ARRIÈRE Nom Couples en Nm FREIN ARRIÈRE Produit Description \section*{Caractéristiques} (°)Loctite 243 Frein-filet moyen

Vis de purge du liquide	12 ÷ 16
Vis du disque de frein	8 ÷ 10
Raccord tuyau-étrier du frein arrière	20 ÷ 25
Raccord tuyau rigide-flexible	13 ÷ 18
Raccord reliant le tuyau au maître-cylindre du frein arrière	16 ÷ 20
Vis de fixation de l'étrier du frein arrière	20 ÷ 25
Vis du pivot de fixation des plaquettes	20 ÷ 25

Appliqueur du LOCTITE frein-filet moyen type 243. POT D'ÉCHAPPEMENT Nom Couples en Nm

Vis de fixation du pare-chaleur au pot d'échévement	4 ÷ 5
Vis de fixation du pot d'échévement au bras de support	20 ÷ 25
Serrage de la sonde lambda sur le collecteur	40 ÷ 50
Serrage du joint du collecteur sur le pot d'échévement	12 ÷ 13
Collier de serrage du collecteur au poumon du pot d'échéappe-ment	16 ÷ 18

LUBRIFICATION Nom Couples en Nm

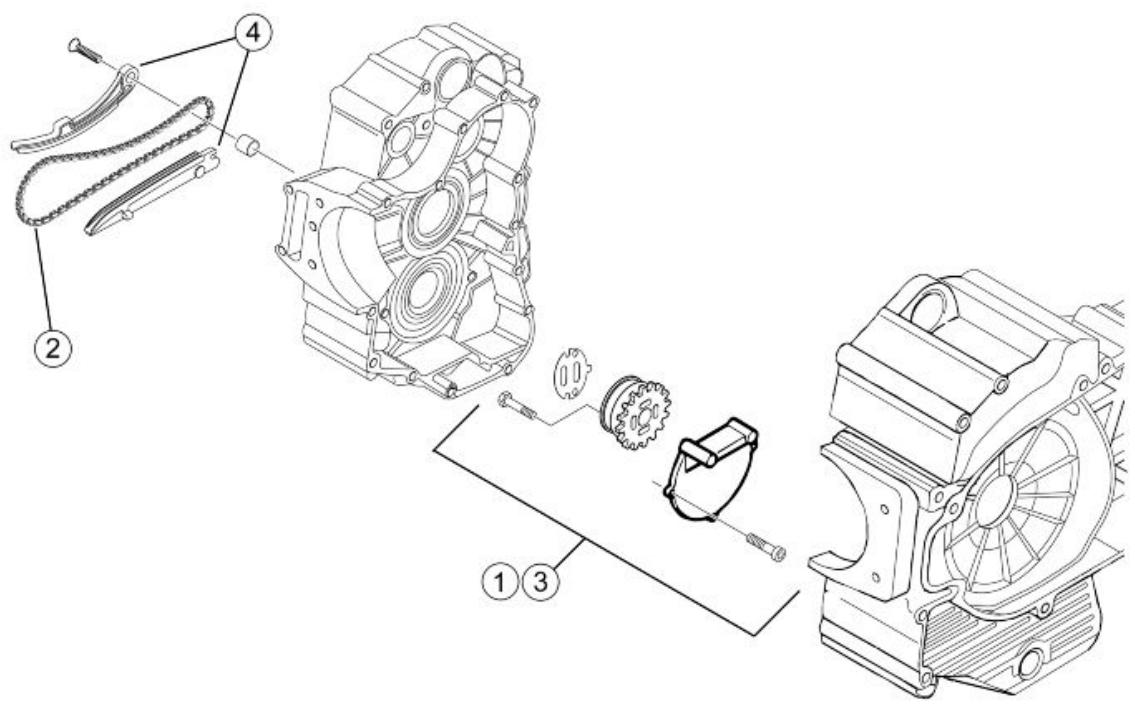

Vis du couvercle de la pompe à huile	0,7÷0,9
Vis de fixation de la pompe à huile au carter	5÷6

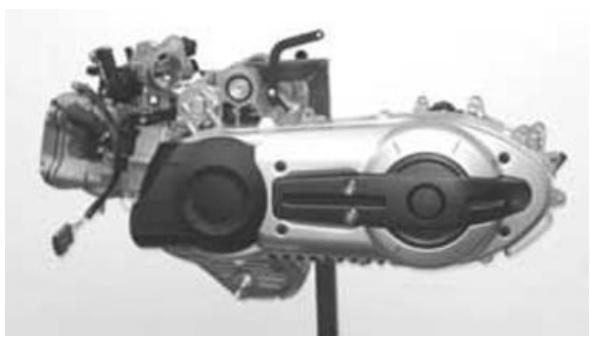

GROUPE THERMIQUE ET DISTRIBUTION

Nom	Couples en Nm
Bougie	12 ÷ 14
Goujons de fixation de la culasse	***
Écrous de fixation de la culasse	10 - 12
Écrous de fixation de la culasse échéappement / aspiration	10 - 12
Giclér de contrôle de la lubrification de la culasse	5 - 7
Capteur de température du liquide de refroidissement	10 - 12
Sonde lambda sur collecteur d'échéppement	10 - 12
Vis de fixation de l'injecteur	3 ÷ 4
Vis contrepoids	7 ÷ 8,5
Vis de fixation du patin tendeur	10 - 14
Vis de fixation du capteur de tours / phase	3 - 4
Vis de fixation de la cloche d'arrêt de la masse du lève-soupape	30 - 35
Vis du collecteur d'admission	11 ÷ 13

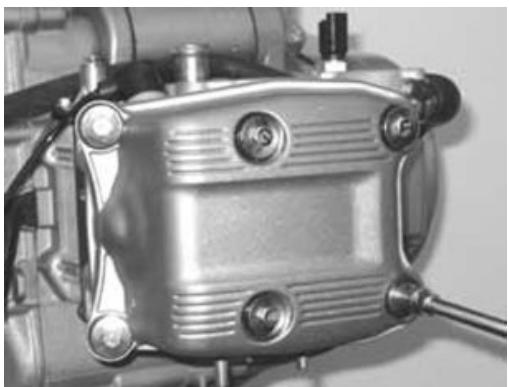

Vis de fixation du couvercle des poussoirs	7 - 9
Vis de fixation du corps papillon	11 ÷ 13
Vis de fixation de la culasse	10 - 12
Vis de la bride de retenue de l'arbre à cames	4 ÷ 6
Vis tendeur	5 ÷ 6
Vis de fixation tendeur	11 ÷ 13

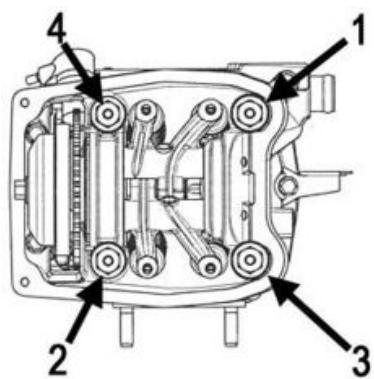

Appliquer d'abord un pré-couple de 7 Nm en séquence croisée. - serrer de en séquence croisée. - serrer à nouveau de en séquence croisée.

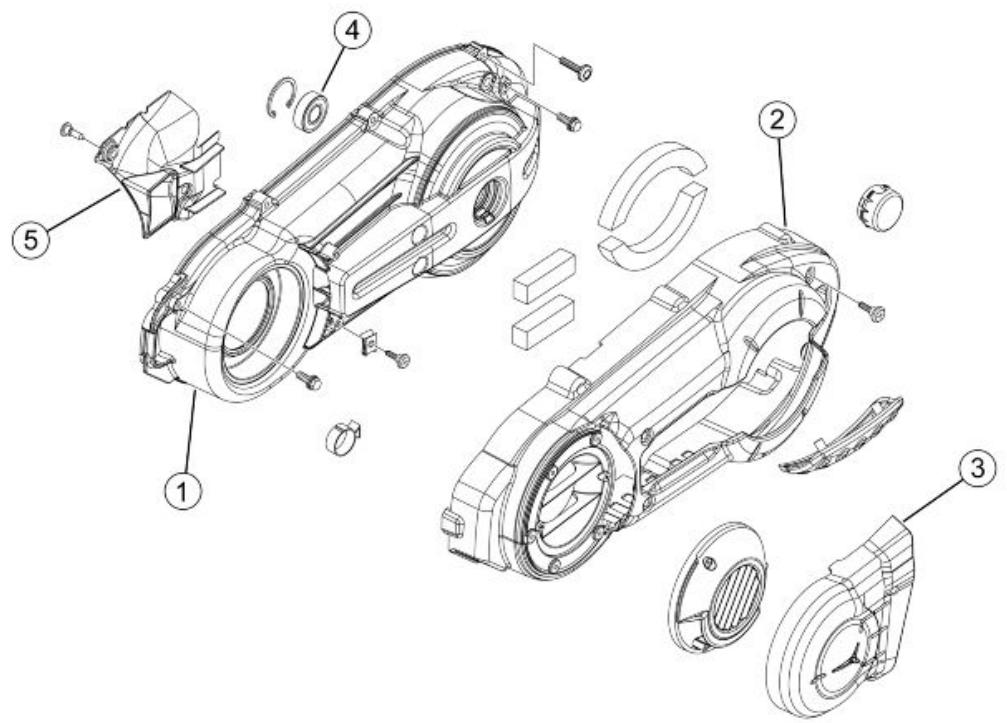

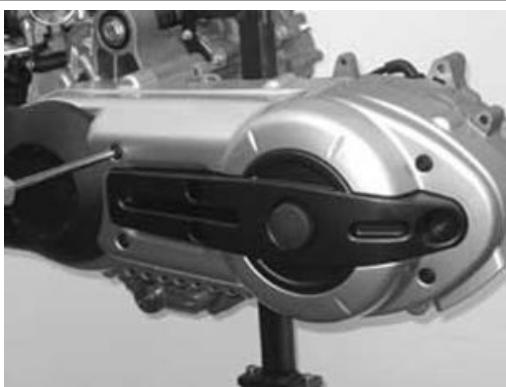

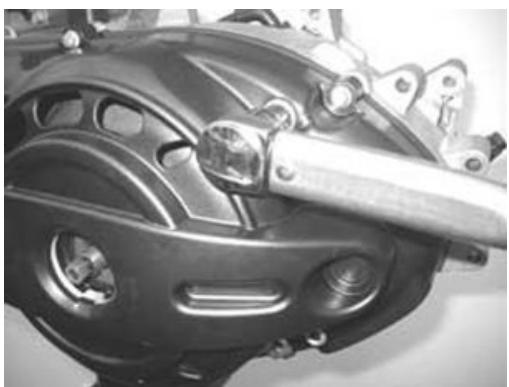

COUVERCLE DE TRANSMISSION

Nom	Couples en Nm

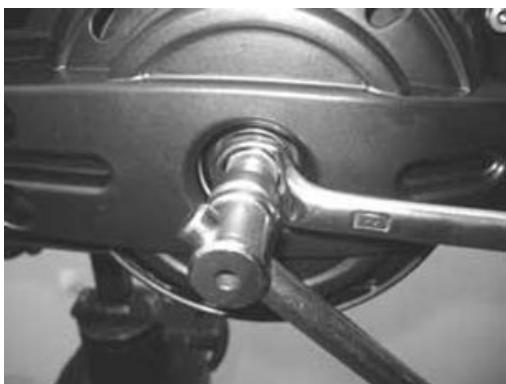

Écrou de la poulie entrainée	92 - 100
Écrou de la poulie motrice	160 - 175

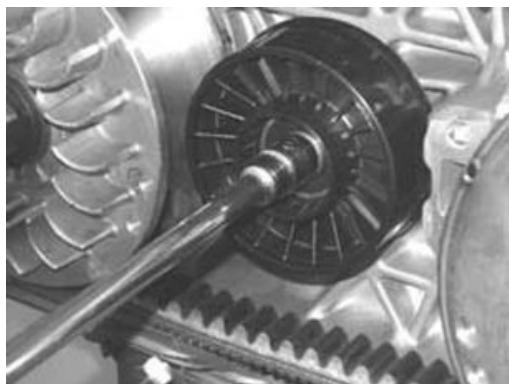

Vis du rouleau anti-fouettement	16,7 ÷ 19,6
Fixations M8 du couvercle de transmission	23 ÷ 26
Fixation M6	11 ÷ 13
Fixation du rouleau anti-fouettement	17 - 19
Bague de l'embrayage	65 - 75
Vis convoyeur d'air	11 ÷ 12
Vis du couvercle de la pompe à eau	3 ÷ 4
Vis du couvercle de transmission externe	7 ÷ 9
Vis du couvercle du volant	11 - 13

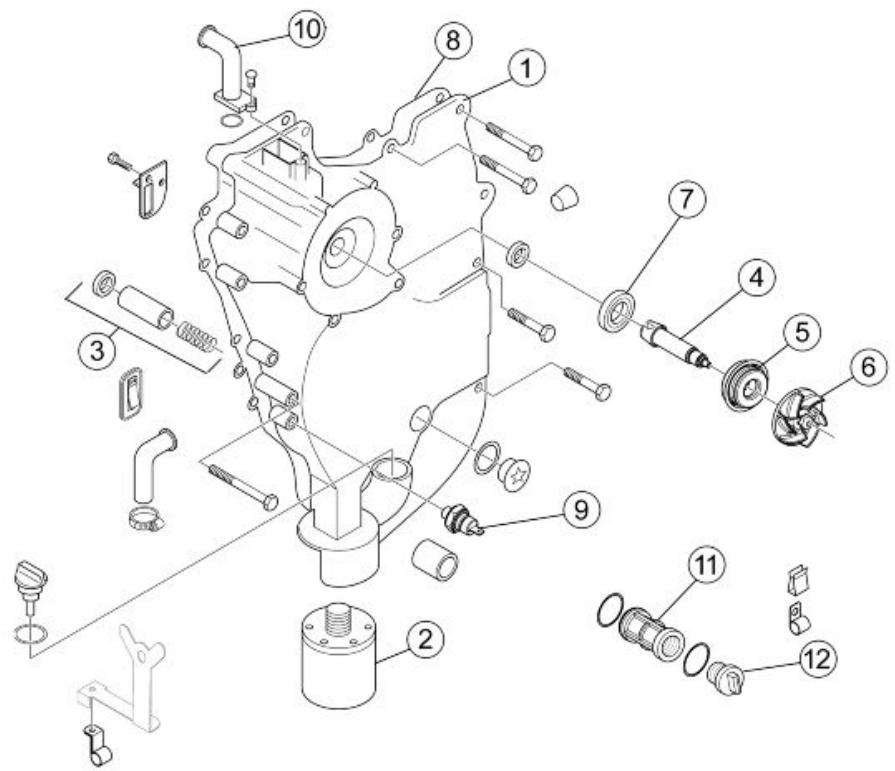

COUVERCLE DU VOLANT

Nom	Couples en Nm
Vis de fixation de la plaque de retenue du patin guide-châne	3 ÷ 4
Écrou de fixation du volant	115 - 125

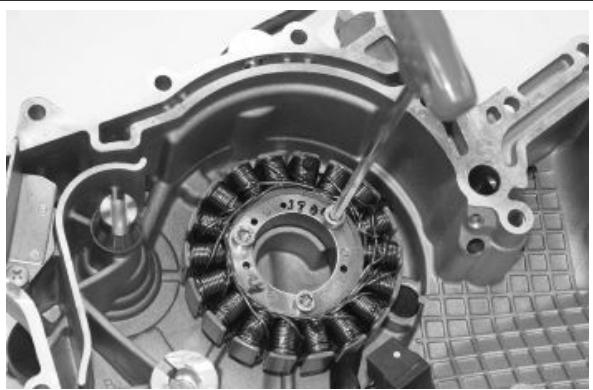

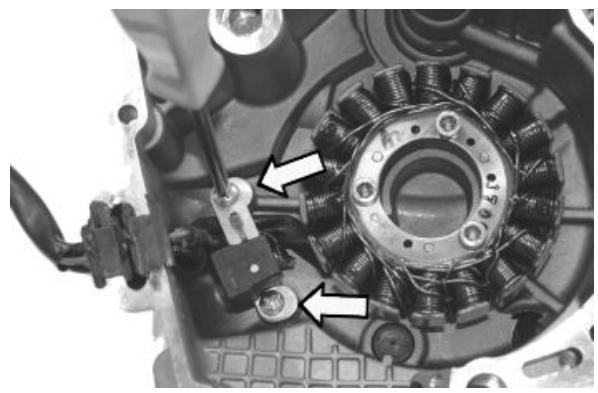

Fixations du stator	8 - 10

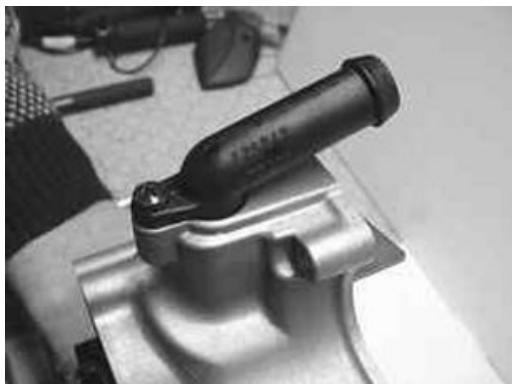

Vis de fixation du conduit de récapétération Blow-by	3 - 4
Vis de fixation de la roue libre au volant	13 ÷ 15
Vis de la bride de guidage du câblage du stator	3 - 4

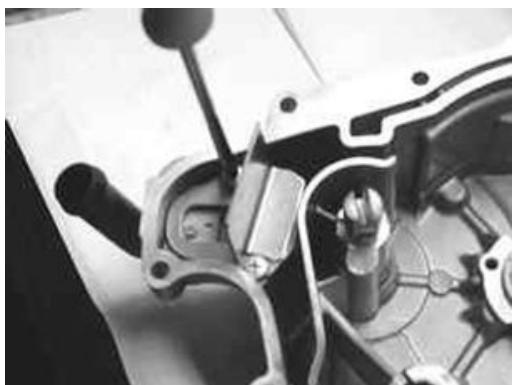

Vis de support avec cloison	0,3 ÷ 0,4
Capteur de pression d'huile minimale	12 ÷ 14
Roue de la pompé à eau	4 ÷ 5

Nom	Couples en Nm
Écrou de fixation du contre-arbre	25 ÷ 29
Filtre à huile moteur	12 ÷ 16
Bouchon de vidange d'huile moteur	24 ÷ 30
Vis d'accouplement du carter moteur	11 ÷ 13
Vis de la pompe à huile	5 ÷ 6
Vis du pignon sur le vilebrevin	10 -12
Vis de la cloison de fermeture du boîtier de la pompe à huile	8 - 10

REFROIDISSEMENT

Nom	Couples en Nm

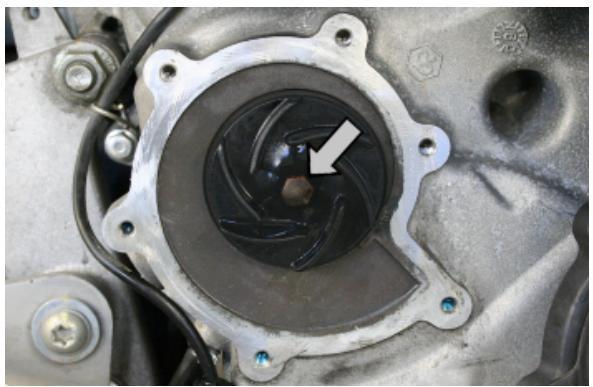

Roue de la pompe à eau	4 ÷ 5
Vis du couvercle de la pompe à eau	3 ÷ 4
Vis du couvercle du thermostat	3 ÷ 4
Vis de purge	3

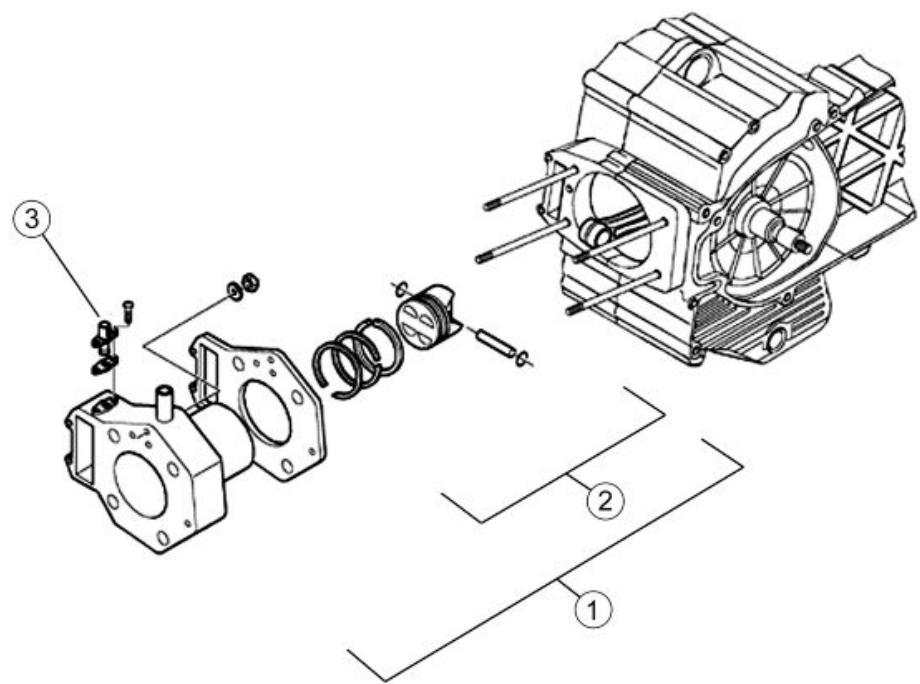

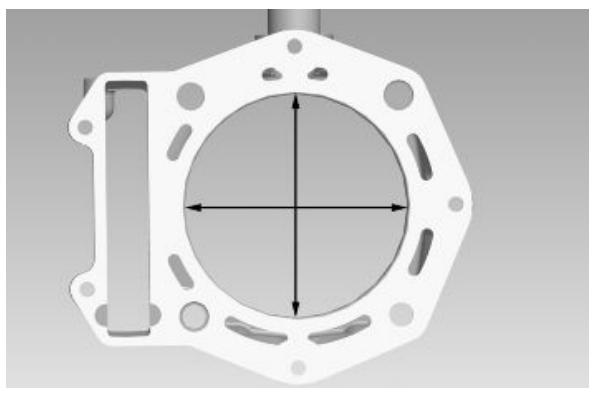

Cylindre-piston

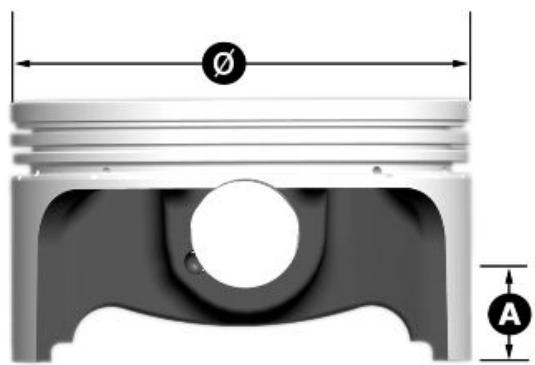

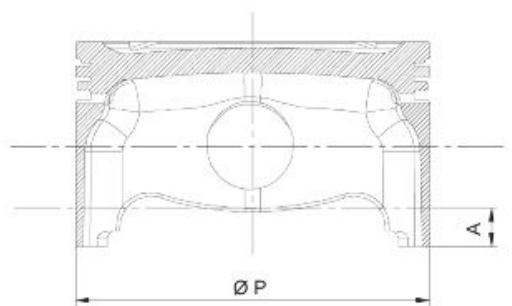

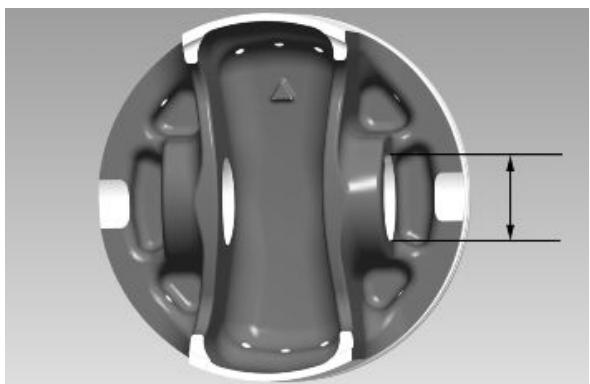

HAUTEUR À LAQUELLE MESURER LE PISTON

Caracteristique	Description/valeur
A	10 mm
B	43 mm

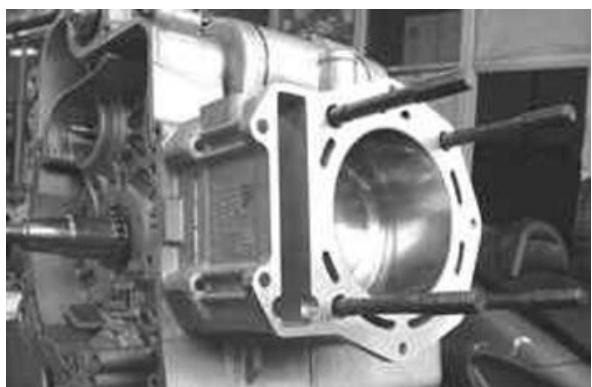

CYLINDRE-PISTON

Caracteristique	Description/valeur
Cylindre Ø C	94+0,018-0,01 mm
Piston Ø P	93,968±0,014 mm

CATÉGORIES D'ACCOUPLEMENT

Nom	Sigle	Cylindre	Piston	Jeu au montage
Cylindre - Piston	A	93,990 ÷ 93,997	93,954 ÷ 93,961	0,029 ÷ 0,043
Cylindre - Piston	B	93,997 ÷ 93,004	93,961 ÷ 93,968	0,029 ÷ 0,043
Cylindre - Piston	C	94,004 ÷ 94,011	93,968 ÷ 93,975	0,029 ÷ 0,043
Cylindre - Piston	D	94,011 ÷ 94,018	93,975 ÷ 93,982	0,029 ÷ 0,043

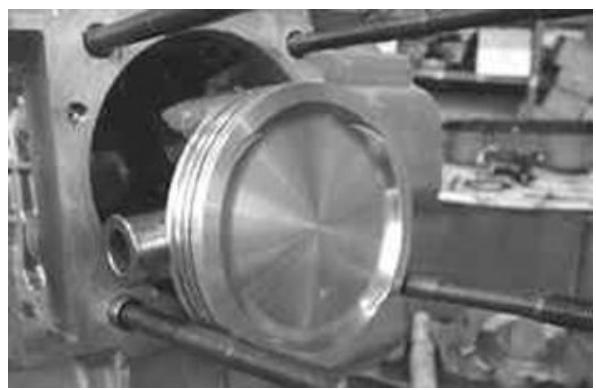

N. B. LE PISTON DOIT ÉTRE MONTÉ AVEC LA FLECHE VERS LE COTÉ ÉCHAPPEMENT ; LES SEGMENTS D'ÉTANCHÉITE DOIVENT ÉTRE MONTÉS AVEC LA RÉFÉRENCE « TOP » OU LA MARQUE ORIENTÉES VERS LE HAUT.

Joints spi

• Monter les segments « 2 » et « 3 » avec l'inscription « TOP » orientée vers le haut. Disposer l'ouverture des colliers selon cette orientation. * Valeur « A » du joint à l'intérieur du cylindre.

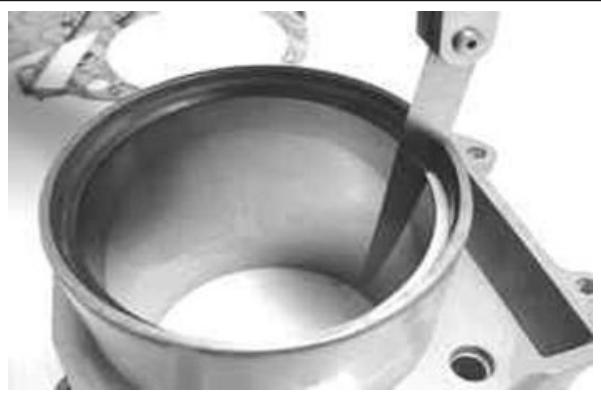

Vérification de la mesure d'ouverture des bagues d'étanchéité :

Segment de compression 0,15 ÷ 0,35 mm Valeur max. 0,5 mm

Segment racleur d'huile 0,25÷ 0,50 mm Valeur max. 0,65 mm

Segment racleur d'huile 0,25÷ 0,50 mm Valeur max. 0,65 mm

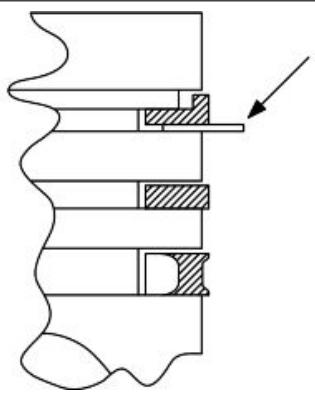

Jeux d'accouplement segments / fentes :

Effectuer un bon nettoyage des fentes de logement des bagues d'étanchéité.

Au moyen d'une jauge d'épaisseur à intercaler entre le segment et la fente, comme illustré sur la figure, vérifier les yeux d'accouplement.

Premier segment Jeu d'accouplement standard 0,01÷0,06 mm

Jeux maximaux après utilisation 0,10 mm

Second segment Jeu d'accouplement standard 0,02÷ 0,07 mm

Jeux maximaux admis après utilisation 0,10 mm

Racleur d'huile Jeu d'accouplement standard 0,01÷ 0,06 mm

Jeux maximaux après utilisation 0,10 mm

Si des jours supérieurs aux valeurs maximales reportées dans le tableau sont relevés, replacer le piston.

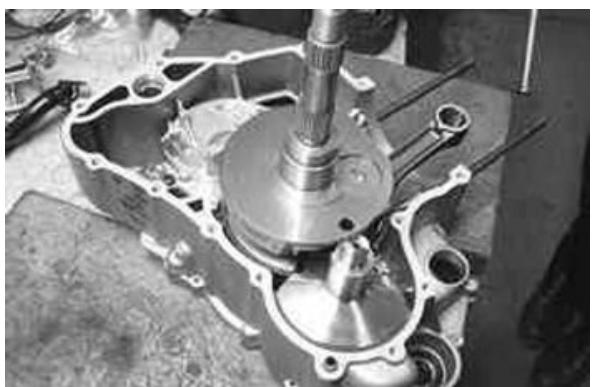

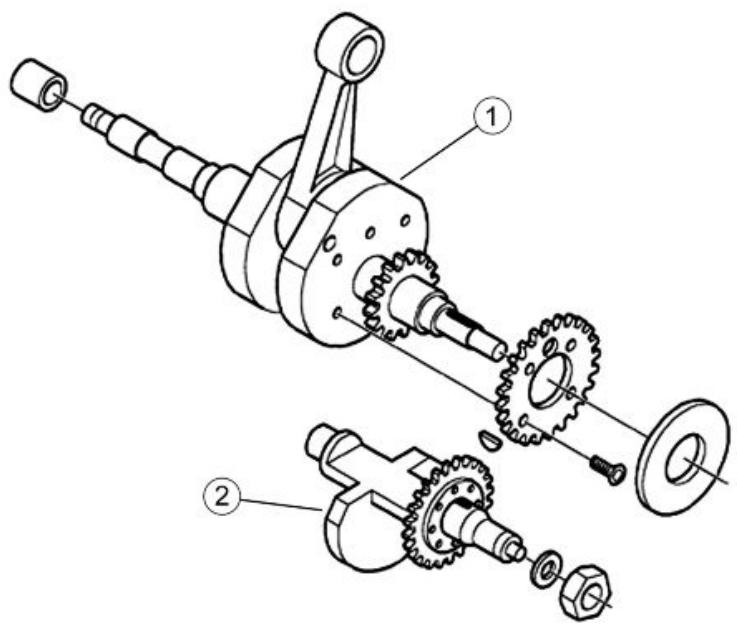

Carter-vilebrequin-bielle

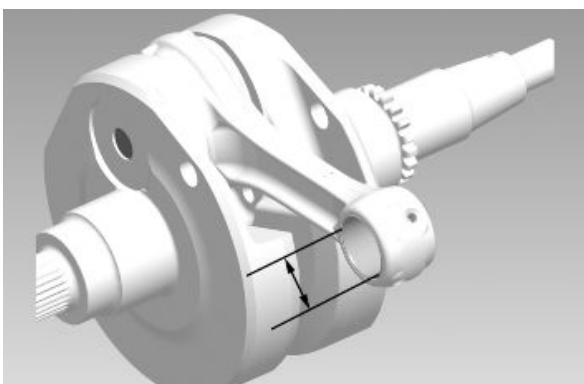

JEU AXIAL ENTRE VILEBREQUIN ET BIELLE

Nom	Description	Dimensions	Sigle	Valeur
Épaulement côté trans-mission		1 ± 0,025	A	D = 0,20 ÷ 0,50
Demi-arbre côté trans-mission		20,9 - 0,05	B	D = 0,20 ÷ 0,50
Bielle		22 0,10 - 0,15	C	D = 0,20 ÷ 0,50
Épaulement côté volant		1,8 ± 0,025	F	D = 0,20 ÷ 0,50
Demi-arbre côté volant		19,6 + 0,05	E	D = 0,20 ÷ 0,50

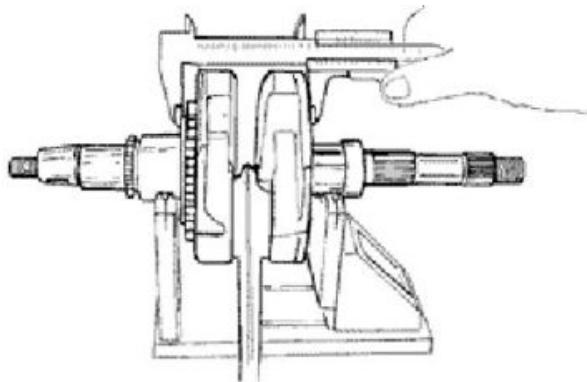

Vilebrevin complet		65,5 +0,1 -0,05	G	D = 0,20 ÷ 0,50

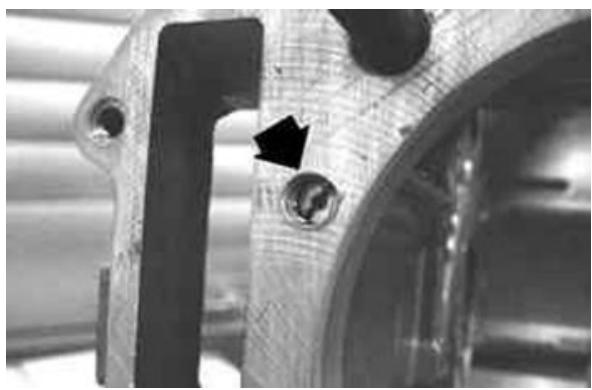

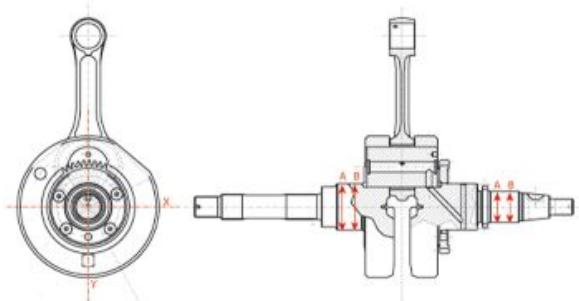

Diamètre des portées du vilebrequin.

Mesurer les portées sur les deux axes x-y.

VILEBREQUIN

Catréristique	Description/valeur
Cat. 1	Diamètre standard: 40,010 ÷ 40,016
Cat. 2	Diamètre standard: 40,016 ÷ 40,022

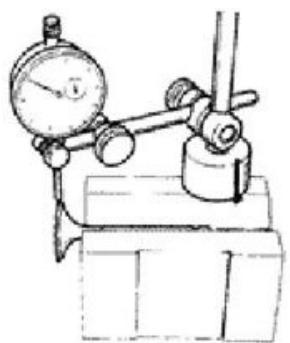

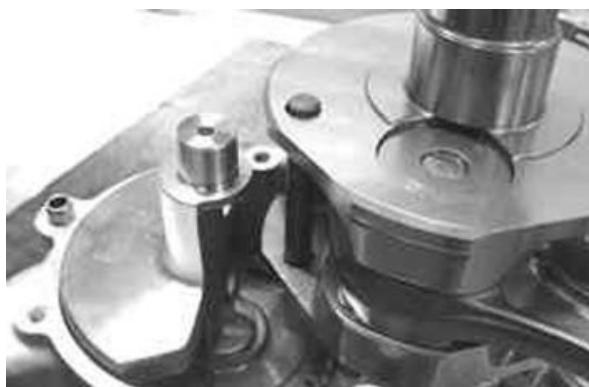

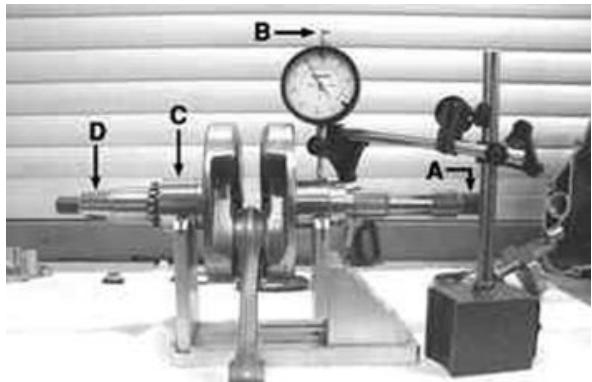

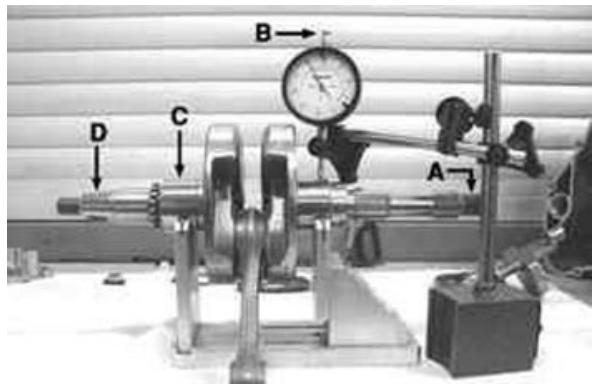

Alignement vilebrequin

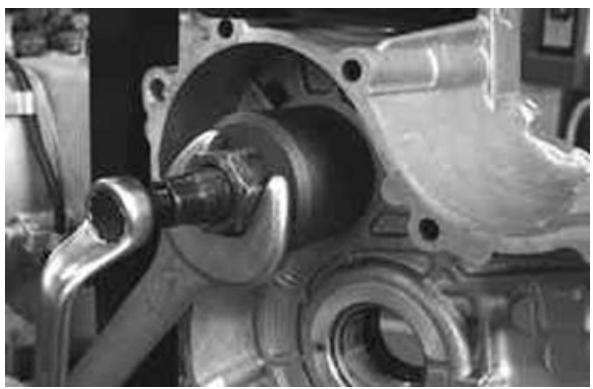

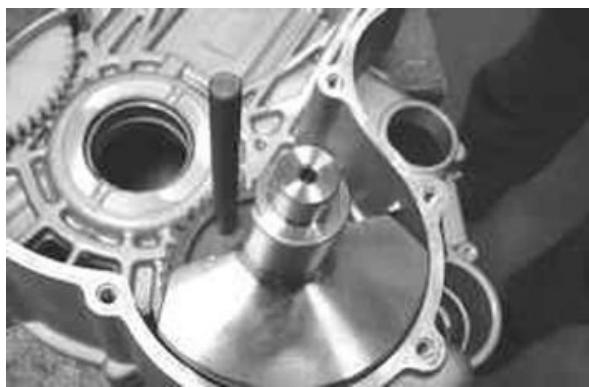

Equipement spécifique

020335Y Support magnétique pour comparateur

DÉSALIGNEMENT MAX. ADMIS

Caracteristique	Description/valeur
A =	0,15 mm
B =	0,010 mm
C =	0,010 mm
D =	0,10 mm

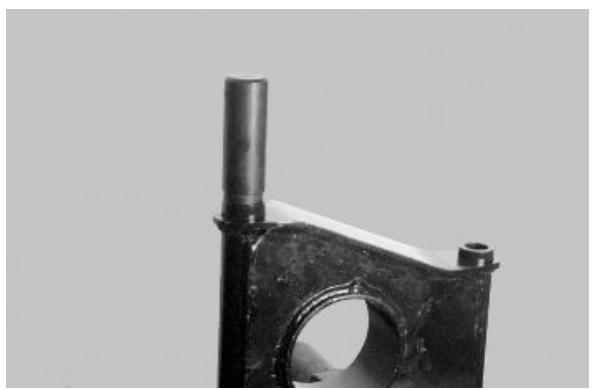

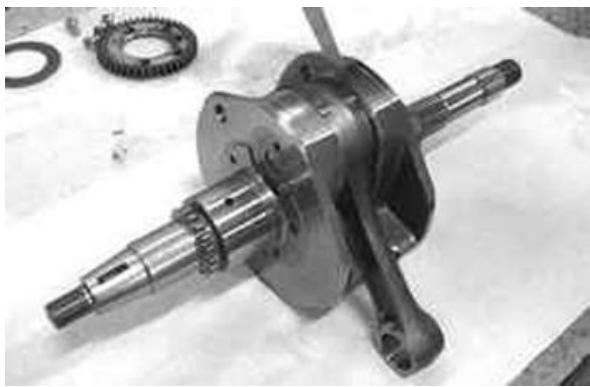

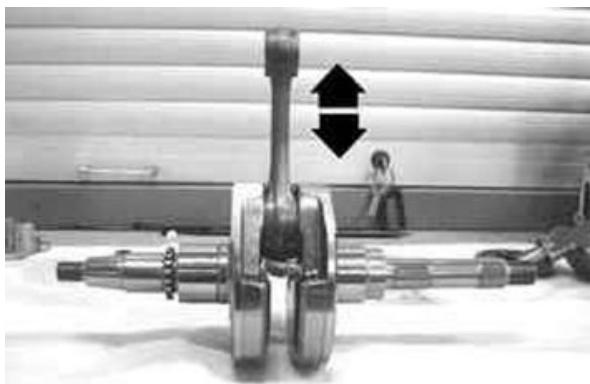

\section*{Caractéristiques techniques}

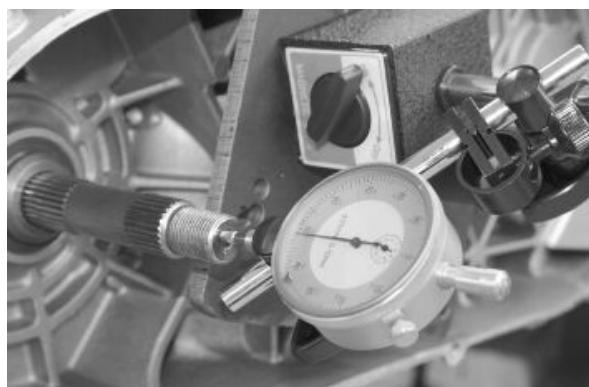

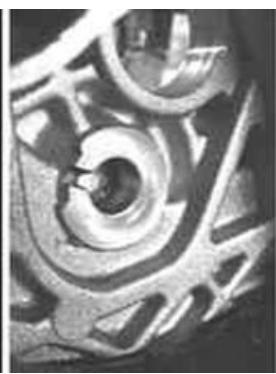

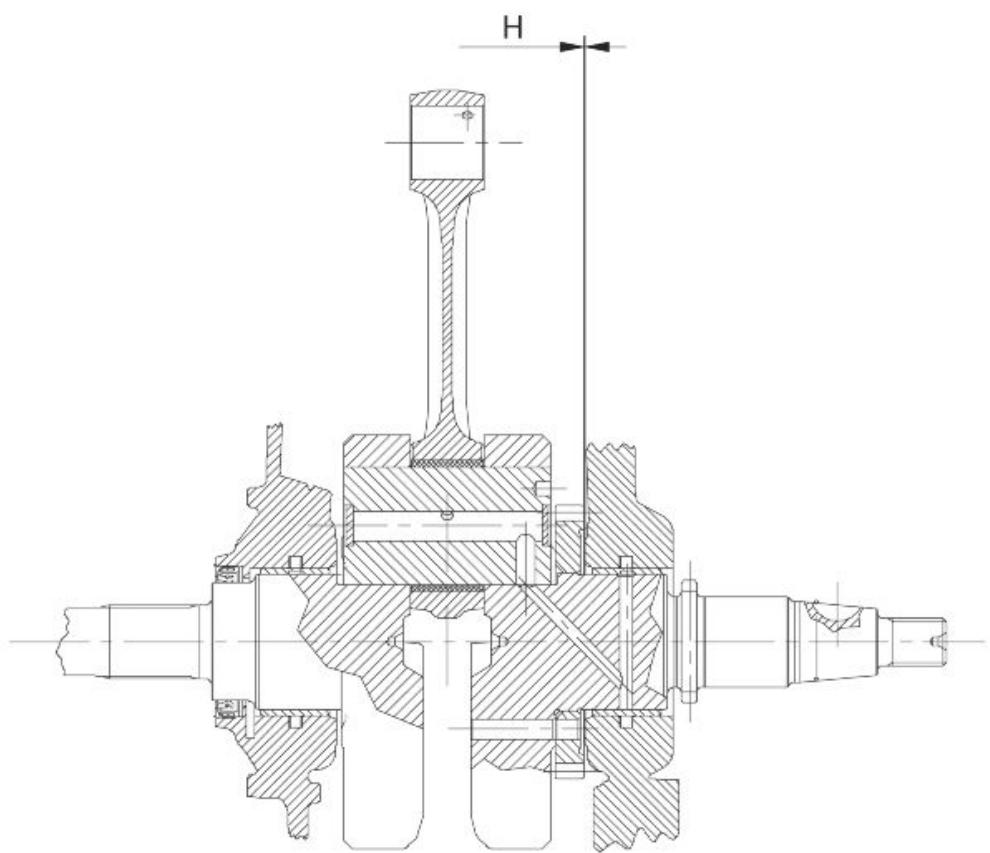

Jeu axial vilebrequin-carter (H)

0,1÷ 0,405mm (afroid)

Rapport de compression

10,5:1

Système d'épaississement

Système de montage de cales pour limiter le taux

de compression

LA MESURE « A » À RELEVER EST UNE VALEUR DE SAILLIE OU D'ENFONCEMENT DU CIEL DU PISTON PAR RAPPORT AU PLAN DU CYLINDRE.

LA MESURE « A » NOUS PERMET DE DÉTERMINER L'ÉPAISSEUR DU JOINT « B » À APPLIQUE À LA BASE DU CYLINDRE POUR RÉCUPÉRER LE TAUX DE COMPRESSION. LE JOINT DE BASE EN « B » SERA D'AUTANT PLUS ÉPAIS QUE LE PLAN FORMÉ DU CIEL DU PISTON SERA SAILLANT HORS DU PLAN FORMÉ PAR LA PARTIE SUPERIEURE DU CYLINDRE. INVERSEMENT, L'ÉPAISSEUR SERA D'AUTANT PLUS FINE QUE LE CIEL DU PISTON RENTRE À L'INTERIEUR DU PLAN SUPERIEUR DU CYLINDRE.

Caractéristiques techniques

Rapport de compression

10,5:1

ÉPAISSEUR DU JOINT DE BASE

Nom	Mesure A	Epaisseur
MESURE RELEVÉE « A »	- 0,185 ÷ - 0,10	0,4 ± 0,05
MESURE RELEVÉE « A »	- 0,10 ÷ + 0,10	0,6 ± 0,05
MESURE RELEVÉE « A »	+ 0,10 ÷ + 0,185	0,8 ± 0,05

N. B.

LES VALEURS INDIQUÉES AVEC « - » CORRESPONDENT AUX ENFONCÉMENTS DU CIEL DU PISTON PAR RAPPORT AU PLAN DU CYLINDRE.

N. B.

LA MESURE « A » DOIT ÉTRE RELEVÉE SANS AUCUN JOINT MONTÉ EN « B ».

Produits

TABLEAU DES PRODUITS CONSEILLÉS

Produit	Description	Caracteristique
AGIP ROTRA 80W-90	Huile pour moyeu arrêté	Huile SAE 80W/90 dépassant les spécifiations API GL3
AGIP CITY HI TEC 4T	Huile pour lubrifier les transmissions fles-xibles (commande de l'accéléateur) :	Huile pour moteurs 4 temps
AGIP FILTER OIL	Huile pour l'éponge du filtré à air	Huile minérale avec additif spécifique pour en augmenter l'adhésivité
AGIP GP 330	Graisse pour leviers de commande des freins et de l'accéléateur	Graisse blanche en spray à base de sa-von additionné de calcium NLGI 2 ; ISO-L-XBCIB2
AGIP CITY HI TEC 4T	Huile pour moteur	Huile synthétique SAE 5W-40, API SL, ACEA A3, JASO MA
AGIP BRAKE 4	Liquide de frein	Fluide synthétique FMVSS DOT 4
AGIP PERMANENT SPEZIAL	Liquide de refroidissement	Fluide antigel à base de glycol monoéthylène, CUNA NC 956-16

INDEX des arguments

OUTILLAGE

OUT

OUTILLAGE SPECIFIQUE

Cod.magasin	Description
001330Y	Outil de montage des cuvettes de direc- tion
001467Y002	Cloche pour roulement ø extérieur 73 mm
001467Y006	Pince pour l'extraction des paliers de 20 mm
001467Y007	Cloche pour coussinets ø externe 54 mm
001467y008	Pince pour extraction des coussinets de ø 17 mm
001467Y014	Pince pour extraction des paliers ø 15 mm

001467Y031

Cloche

Code magasin Description

001467Y034

Pince pour extraction des coussinets

15 mm

001467Y035

Cloche pour roulements Ø extérieur 47

002465Y

Pince pour bagues élastiques

006029Y

Pointeau pour le montage du logement

du roulement dans le tube de direction

020004Y

Pointeau de démontage des roulements

de la colonne de direction

Cod.magasin	Description
020055Y	Clé pour bague du tube de direction
020150Y	Support du réchauffeur d'air
020151Y	Réchauffeur d'air

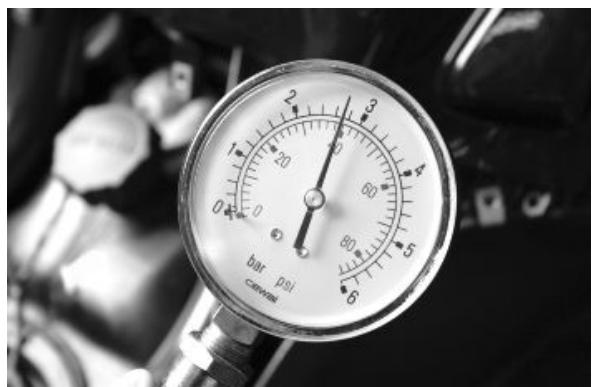

020193Y	Manomètre de contrôle de la pression d'huile
020201Y	Tube pour planter la douille entrenoise
020262Y	Plaque de séparation du carter
020306Y	Pointeau de montage des bagues des soupapes

Cod. magasin

Description

020329Y

Pompe à vide type Mity-Vac

020330Y

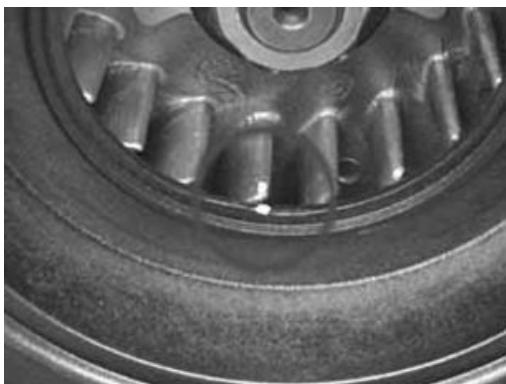

Lampe stroboscopique pour le contrôle du calage

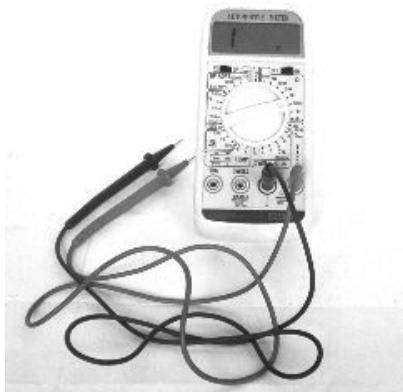

020331Y

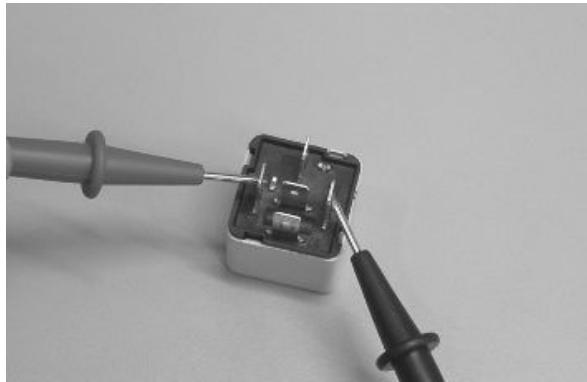

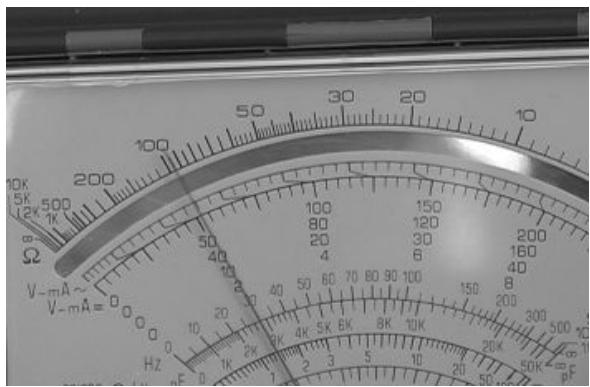

Multimètre numérique

020648Y

Chargeur de batterie simple

020335Y

Support magnétique pour comparateur

020357Y

Adaptateur 32 × 35 ~mm

020358Y

Adaptateur 37 × 40 ~mm

Cod.magasin	Description
020359Y	Adaptateur 42 x 47 mm	3123456
020360Y	Adaptateur 52 x 55 mm
020364Y	Guide de 25 mm

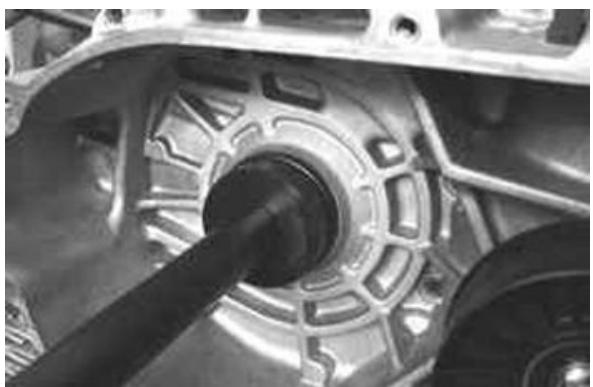

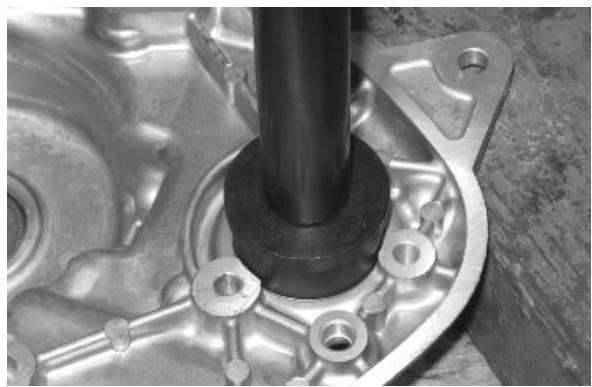

020376Y	Poiignée pour adaptateurs
020382Y012	douille (outil pour démontage des soupapes)
020412Y	Guide de 15 mm
020424Y	Pointeau de montage de la cage à rou-leaux de la poulie entrainée

Cod. magasin

Description

020431Y

Extracteur du joint-spi de soupape

020434Y

Raccord de contrôle de la pression d'huile

020439Y

Guide de 17 mm

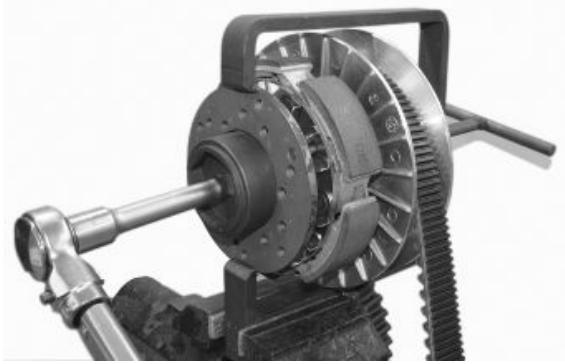

020444Y

Outil pour le montage et démontage de l'embrayage sur la poulie entraînée

020456Y

Adaptateur 24 mm

Cod.magasin	Description
020458Y	Extracteur pour roulement inférieur du tube de direction
020459Y	Pointeau de montage du coussinet sur le tube de direction

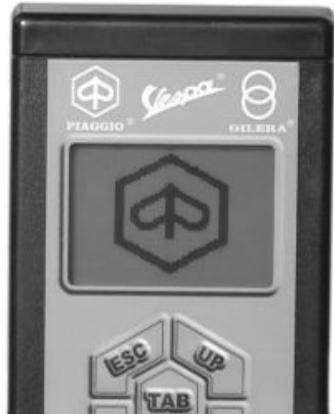

020680Y	Instrument de diagnostic

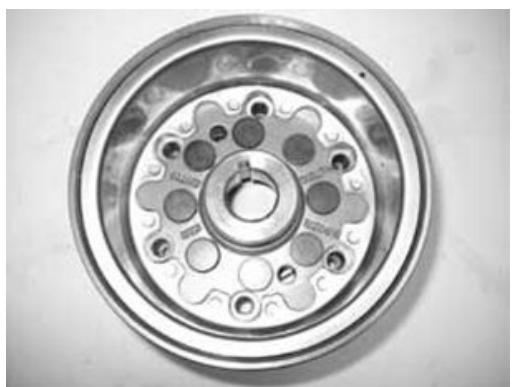

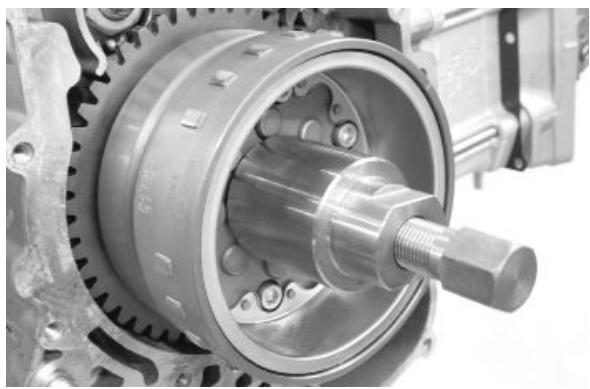

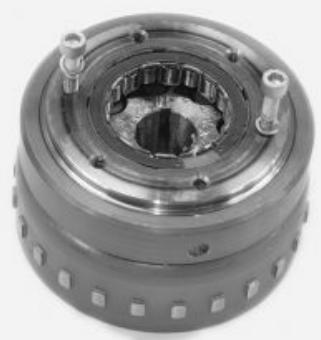

020467Y	Extracteur du volant
020468Y	Collier de montage du piston

Cod. magasin

Description

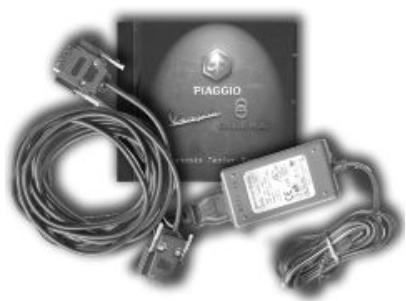

020469Y

Kit de reprogrammation du testeur de diagnostic du scooter

020470Y

Outil pour le montage des butées d'axe

020471Y

Goupille pour calage contre-arbre

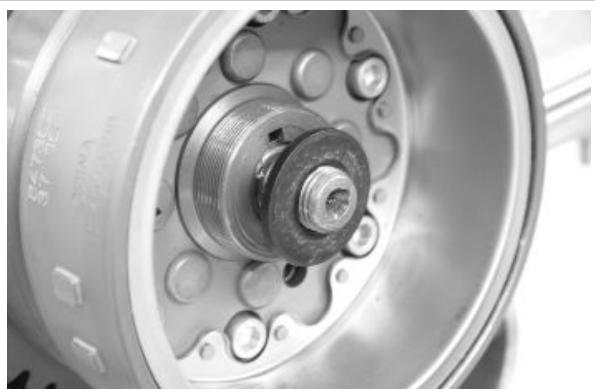

020472Y

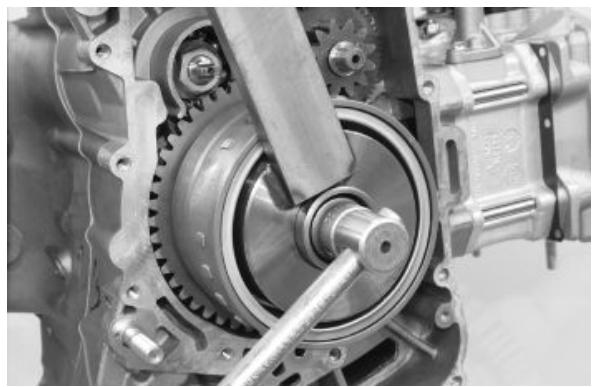

Clé de blocage du volant

020474Y

Clé de blocage de la poulie motrice

Cod.magasin	Description

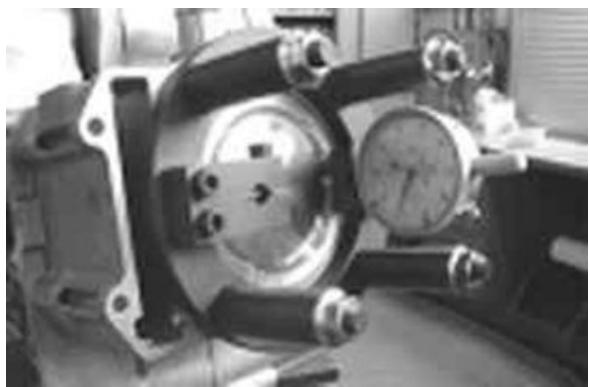

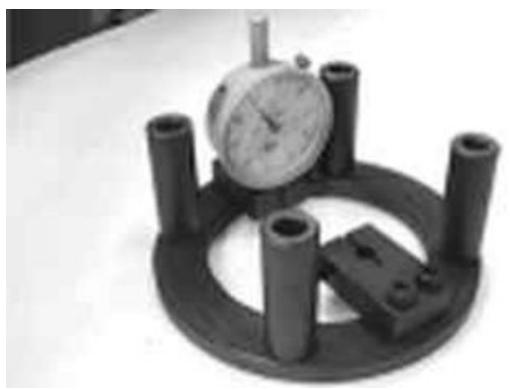

020475Y	Outil de contrôle de la position du piston
020476Y	Kit colonnettes
020478Y	Pointeau pour cages à rouleaux
020479Y	Clé d'arrêt contre-arbre
020480Y	Kit de contrôle de la pression d'essence

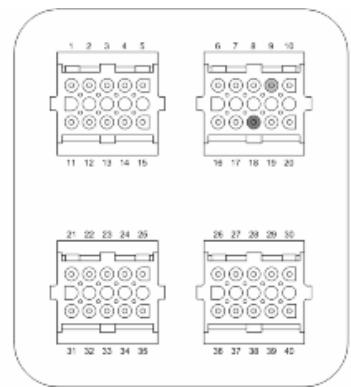

020481Y	Câblage d'interface de la centrale

Cod. magasin Description

020482Y

Support du moteur

F

020483Y

Guide de 30 mm

020512Y

Fourche de montage du piston

020527Y

Base pour support du moteur

020604Y011

Adaptateur à équiper

020565Y

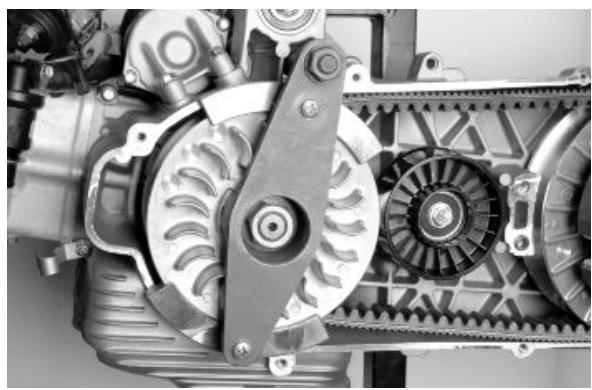

Clé de blocage universelle pour butée du volant

020640y

Logiciel euro3

Cod.magasin	Description

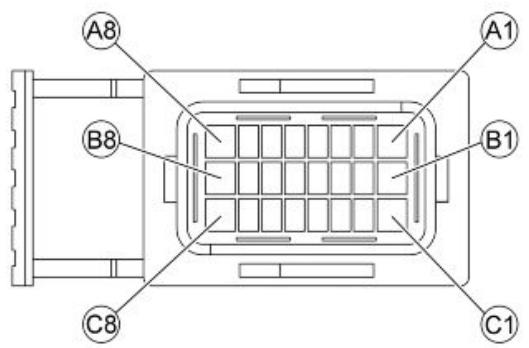

020481Y004	Câblage d'interface de la centrale de sta-tionnement
Logiciel de diagnostic Marelli MIU	Logiciel de diagnostic Marelli MIU
020646Y	Outil de positionnement du parallélo-gramme et de la direction

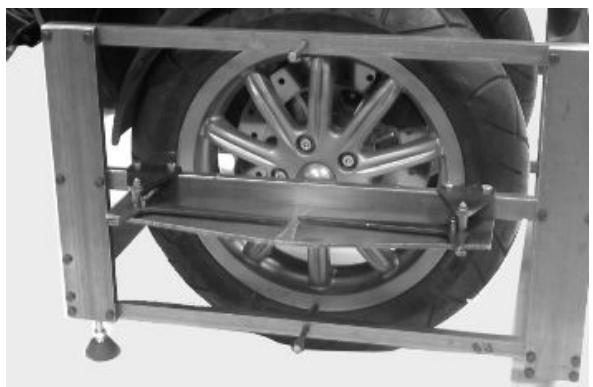

020647Y	Outil de vérification du parallélisme
020647Y028	Outil pour le parallélisme MP3 LT (tricy-cle)
020661Y	Kit de remplacement du joint d'étanchérique intégrale de la pompè à eau

INDEX des arguments

ENTRETIEN

ENTR

Procédure de réglage des BAGUES de serrage des TIGES laterales

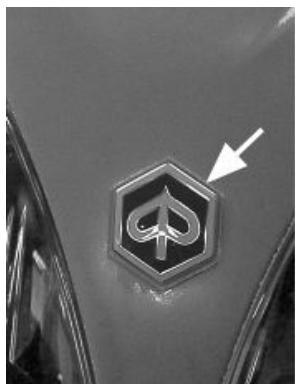

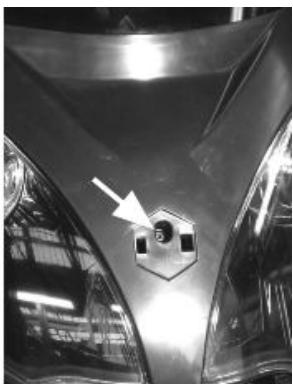

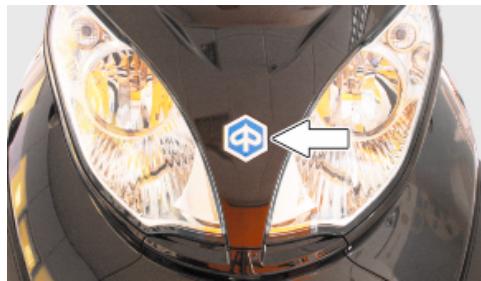

Déposer l'écussion à l'aide d'un tournevis plat

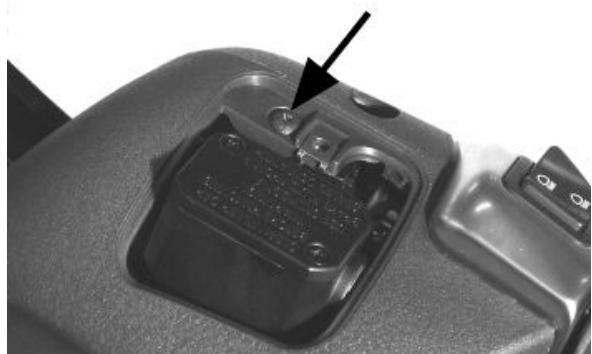

Dévisser la vis située sous l'écussion et retirer le cache central du groupe optique

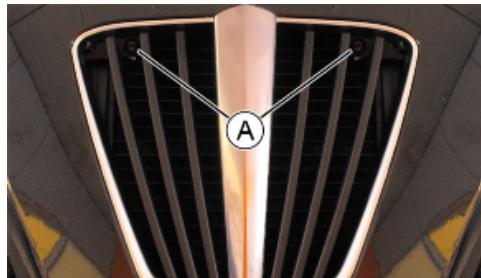

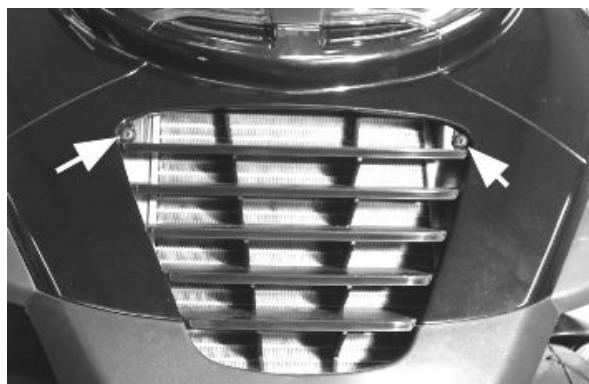

Dévisser les vis "A" qui fixent la grille avant

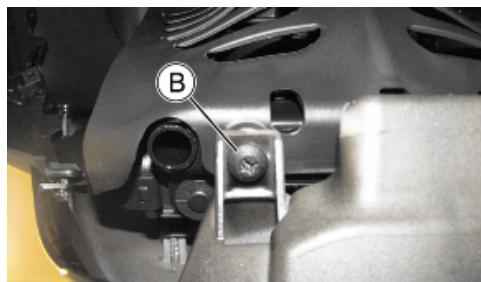

Agir de part et d'autre du véhicule pour dévisser la vis "B" située en bas du cadre de la grille avant et récapérer l'entretoise.

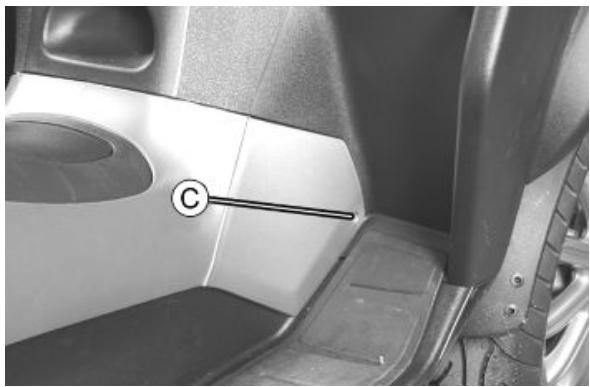

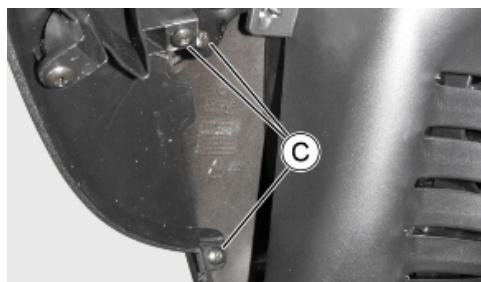

Agir de part et d'autre du véhicule pour dévisser les vis "C" situées à l'intérieur du compartiment de la roue avant.

Dévisser les vis "D" et-retirer le cadre de la grille avant.

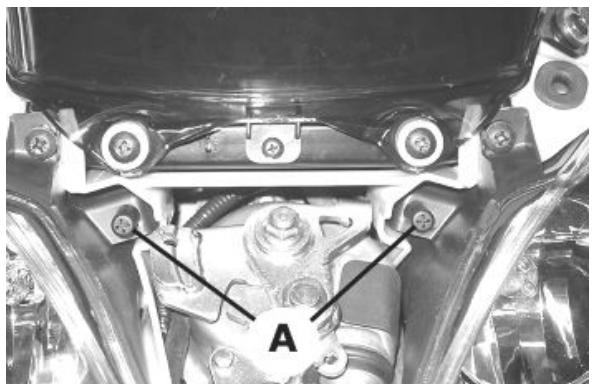

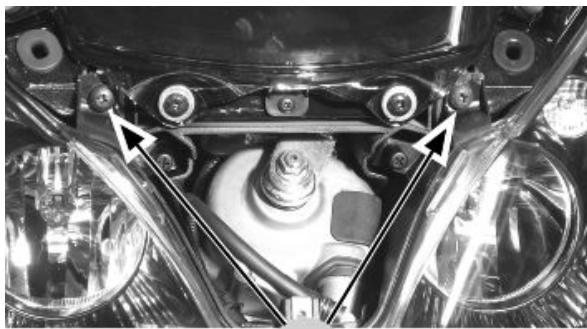

Dévisser les deux vis "E" de la fixation supérieure du groupe optique avant
Dévisser les deux vis "F" de la fixation inférieure et déposer le groupe optique avant de son logement.
Dévisser les vis indiquées et déposer le pare-brise
Dévisser les vis indiquées et déposer la jupe

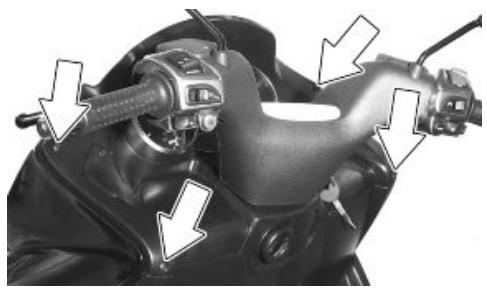

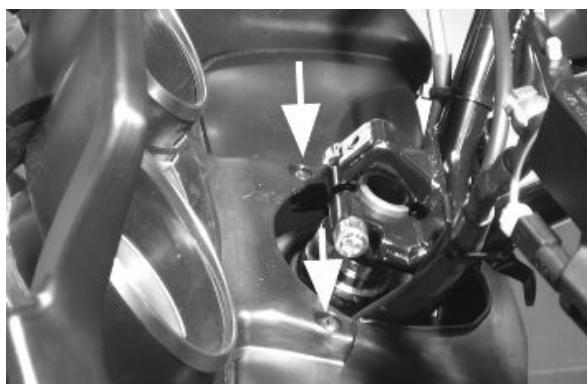

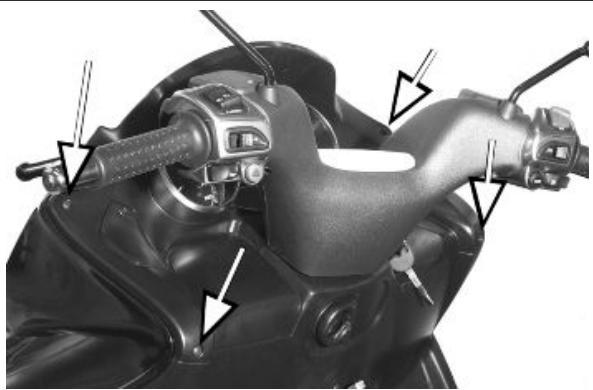

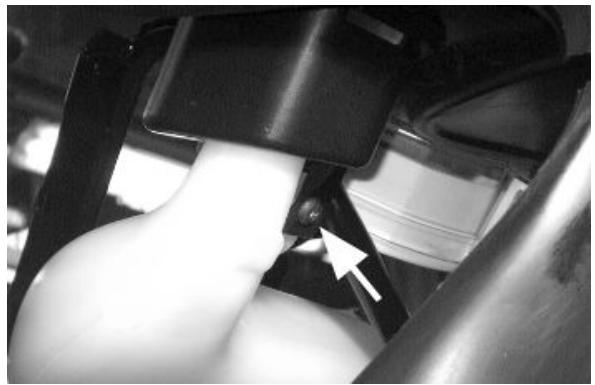

Dévisser les vis indiquées

Dévisser les vis indiquées et déposer le tablier complet

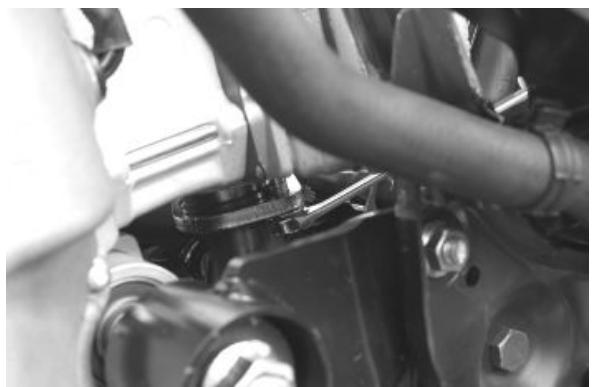

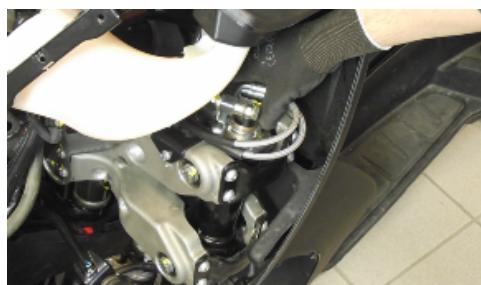

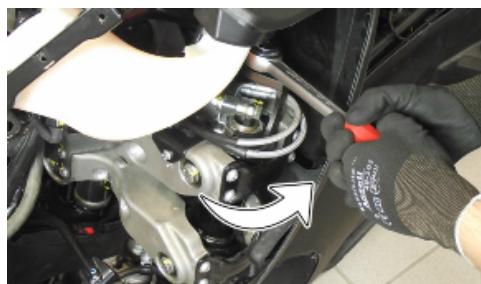

Une fois les plastiques retirés, on accède aux bagues de la tige latérale de la suspension avant

Dévisser la bague supérieure

Amener la bague supérieure à l'extrémité du fil-tage de la tige de suspension latérale

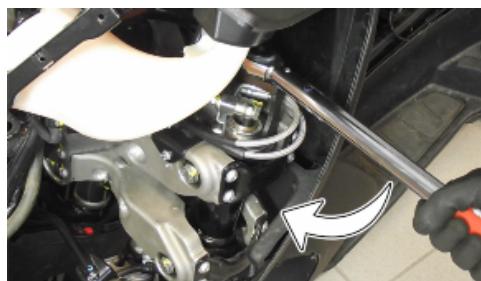

Bloquer la bague inférieure au couple prescrit avec la clé prévue à cet effet.

Couples de blocage (N·m) Bague inférieure de la colonne latérale 12÷ 15

Visser la bague supérieure jusqu'à la butée

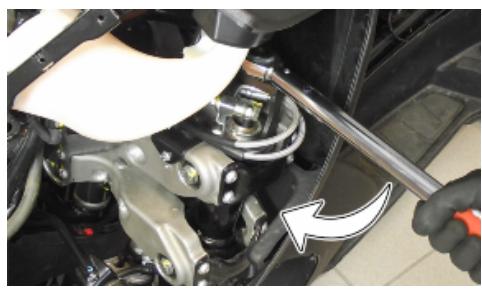

Bloquer la bague supérieure au couple prescrit avec la clé prévue à cet effet.

Remonter les plastiques en suivant l'ordre inverse du démontage.

Équipement spécifique

020892y Clé pour bague de serrage de la tige latérale de direction

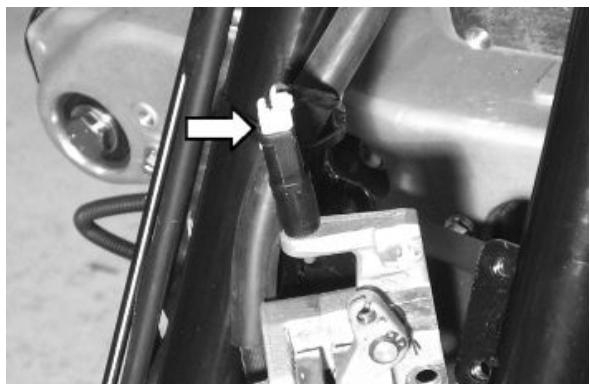

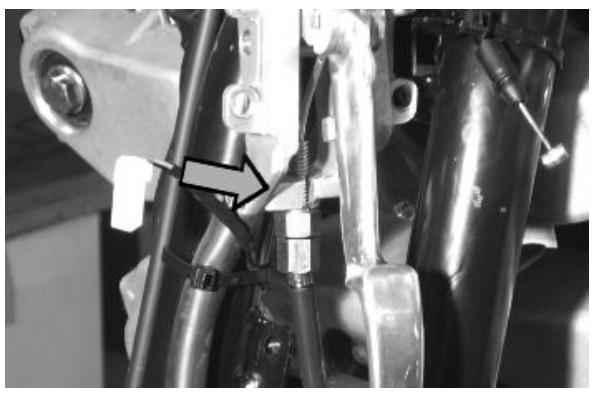

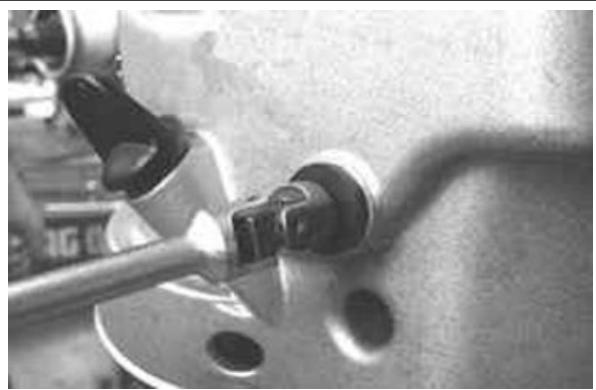

Couples de blocage (n^*m)

Bague supérieure de la colonne latérale 20÷ 24

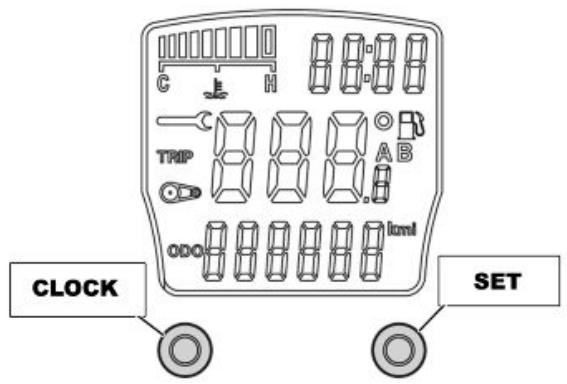

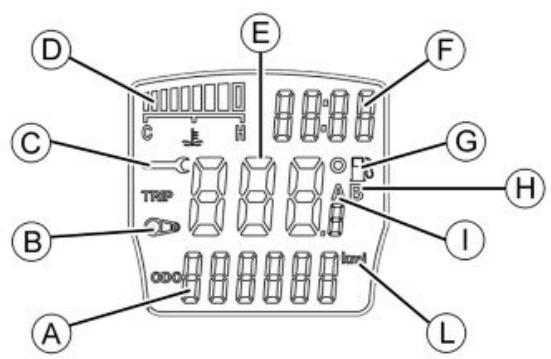

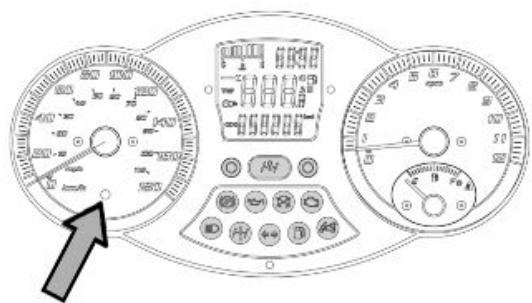

Pour permettre le zéros des icones d'entretien, procéder comme suit

1. Une fois la clé sur OFF, maintenir pressé le bouton « SET » et tourner la clé sur ON : les icônes « BELT » et « SERVICE » commencent à clignoter.
2. Appuyer sur le bouton « CLOCK » pendant moins d'une seconde, les icônes sont sélectionnées en série. L'icône sélectionnée reste allumée sans clignoter et l'autre disparaît.
3. En appuyant de nouveau sur le bouton « CLOCK » pendant plus de 3 secondes, l'étape d'entretien correspondante est remise à zéro et l'icône disparaît.

Tableeaud'entretienprogramme

I: CONTROLER ET NETTOYER, RÉGLER, LUBRIFIER OU REMPLACER SI NÉCESSAIRE.

C: NETTOYER, R: REPLACER, A: RÉGLER, L: LUBRIFIER * Remplacer tous les 2 ans.

km x 1000 1 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80

Blocages de sécurité

I

I

I

I

I

Commande de l'accélérateur

A

A

A

A

A

A

A

A

A

Filtre huile moteur

R

R

R

R

R

R

R

R

R

Installation électrique et batterie

I

I

I

I

I

Niveau du liquide de refroidissement *

I

I

I

I

I

I

I

I

I

Niveau huile des freins*

I

I

I

I

I

I

I

I

I

Huile moteur

R

I

R

I

R

I

R

I

R

I

R

I

R

I

R

I

R

Plaquettes de frein

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

Pression et usure des pneus

I

I

I

I

I

I

I

I

I

Essai du vehicule et du système de frei-nage - Essai sur route

I

I

I

I

I

I

I

I

I

km x 1 000

1

5

10

15

20

25

30

35

40

45

50

55

60

65

70

75

80

Huile du moyeu

R

I

R

R

I

R

I

R

Direction

I

I

I

I

I

I

I

I

I

Mise à jour du logiciel de la centrale de stationnement (si prévu)

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

Béquille centrale

L

L

L

L

L

L

L

L

L

L

L

L

L

L

L

L

Courroie de transmission

R

R

R

R

R

R

R

R

Filtre à air

C

I

C

I

C

I

C

I

Patins de glissement/rouleaux du va- riateur

R

R

R

R

R

R

R

R

Suspensions

I

I

I

I

I

I

I

I

Bougies

R

R

R

R

R

R

R

R

Câble de commande de l'étrier de blo- cage du roulis

A

A

A

A

A

A

A

A

Jeu aux soupapes

I

I

I

I

Installation électrique et batterie

I

I

I

Temps d'opération

10 5'

10'

19 0'

10'

22 0'

10'

19 0'

10'

22 0'

10'

19 0'

10'

22 0'

10'

19 0'

10'

22 0'

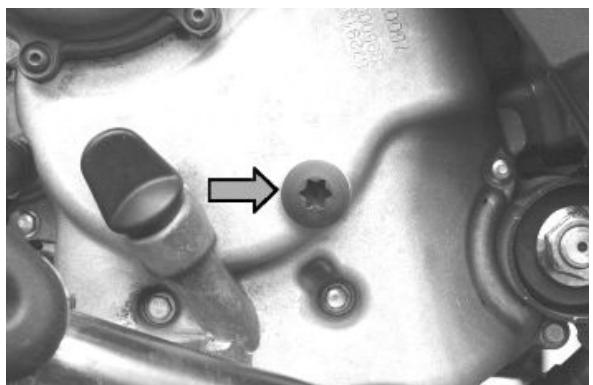

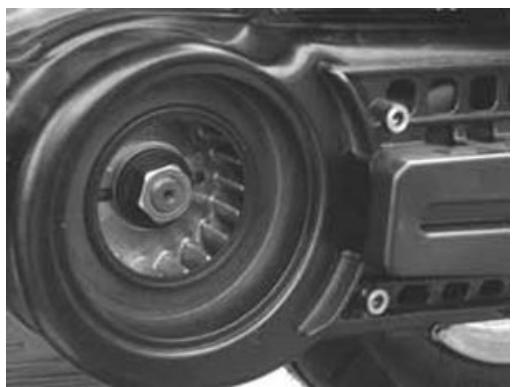

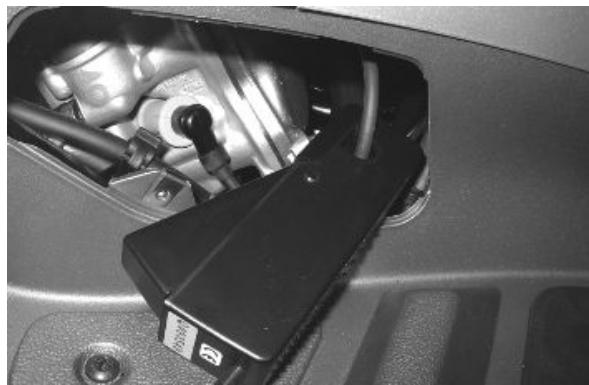

Contrôle avancé à l'allumage

L'avance à l'allumage est électroniquement déterminée sur la base des paramètres connus par la centrale. Pour cette raison, il est impossible de déclarer des valeurs de référence basées sur le nombre de tours du moteur. La valeur d'avance à l'allumage est mesurée à tout moment au moyen du testeur de diagnostic. Au moyen de la lampe stroboscopique, il est possible de vérifier si l'avance à l'allumage déterminée par le système d'injection correspond à cette réallement activée sur le moteur.

Procéder de la manière suivante :

• Déposer la bougie.
• Déposer le carter de la transmission.

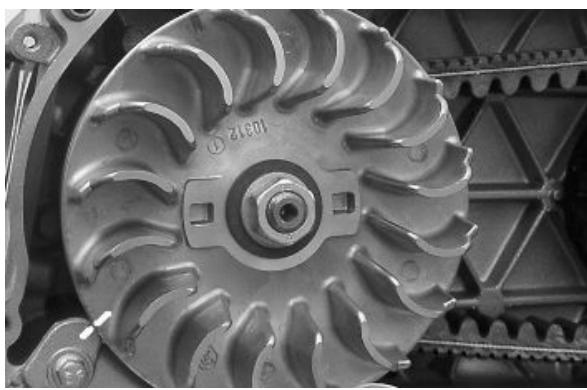

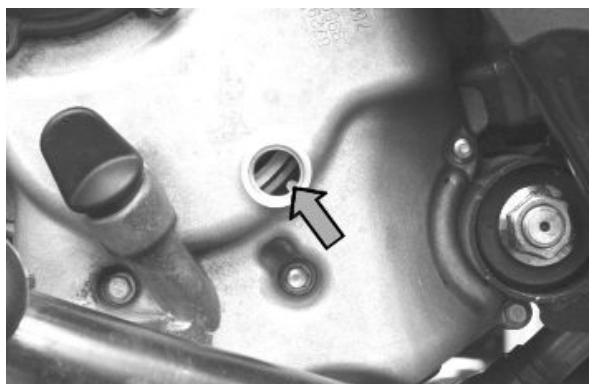

• Tourner le ventilateur moteur afin que les références entre le volant et le couvercle volant ne se touchent pas comme indiqué sur la photo.

• Reporter la référence sur le volant de transmission entre ventilateur et couvercle de transmission comme indiqué sur la photo.

• Remonter la bougie.

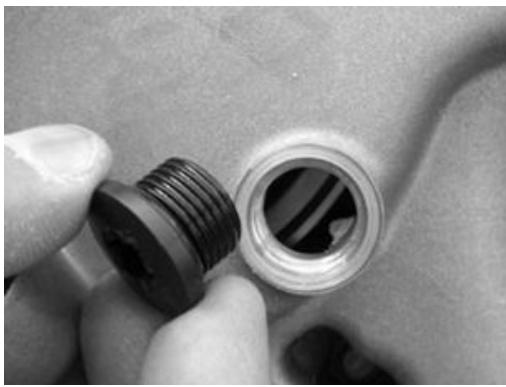

• Remonter le bouchon en plastique sur le couvercle volant.
• Régler l'éclateur en position de contact (aucun cran visible) et l'installer sur le moteur entre la bougie et le capuchon de bougie.
• Relier la pince à induction sur le câble de l'éclateur en respectant la polarité (la flèche estampillée sur l'étrier doit être orientée vers la bougie).

• Brancher le testeur de diagnostic.
• Démarrer le moteur.

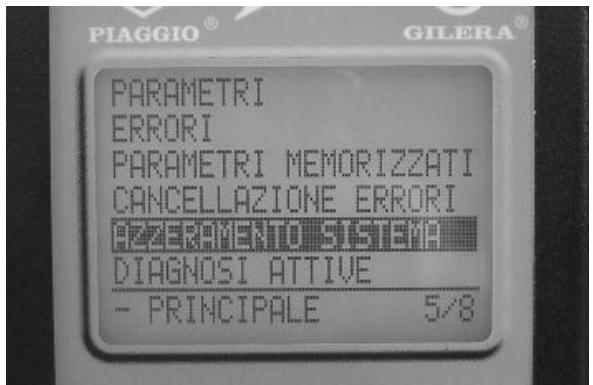

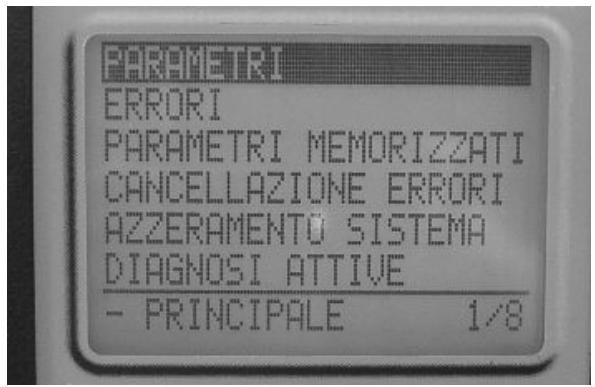

• Sélectionner le menu sur la fonction « paramètres ».
• Sélectionner la commande de la lampe stroboscopique dans la position de moteur 4T traditionnel (1 étincelle 2 tours).

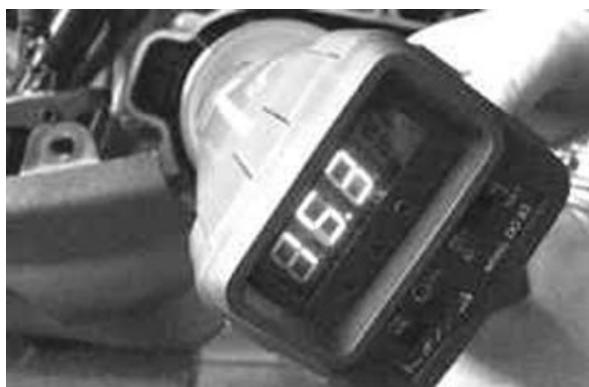

• Vérifier la correspondance des valeurs de tours et d'avance à l'allumage réelles et déclarées par le testeur de diagnostic.

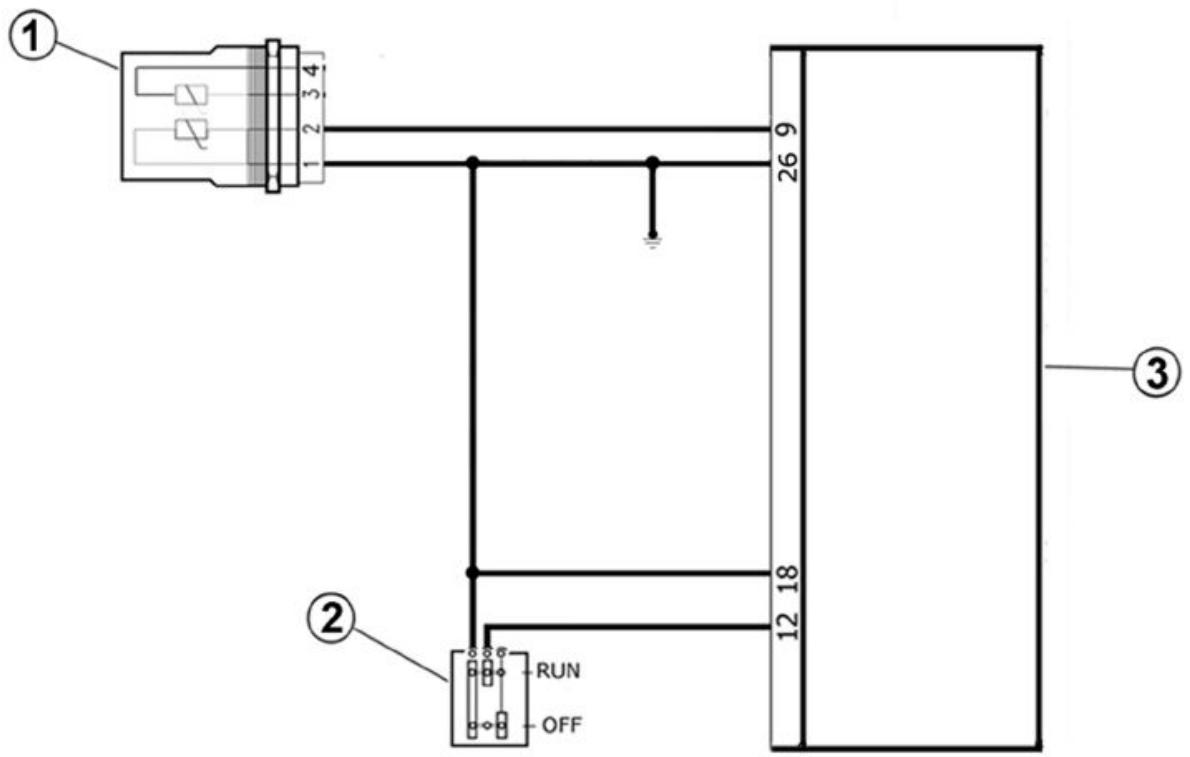

Si les valeurs ne correspondent pas, vérifier:

• calage de la distribution
• le capteur de tours / phase;
• la centrale d'injection.

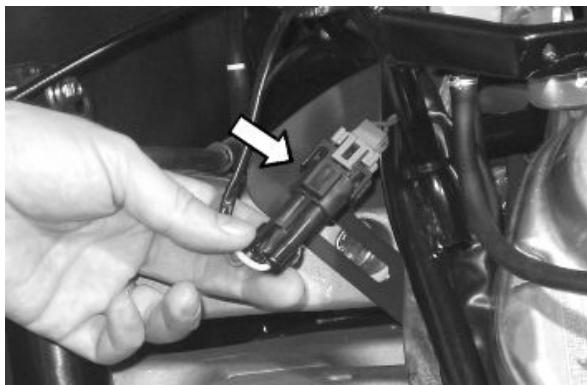

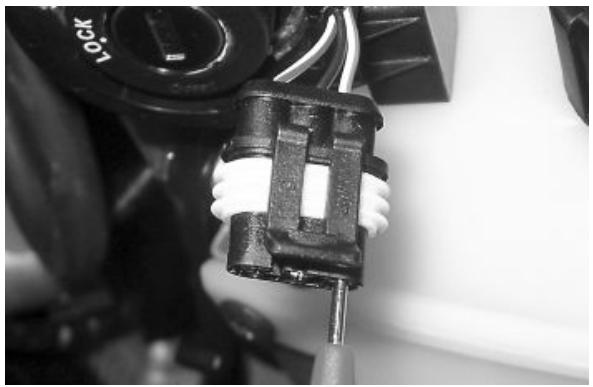

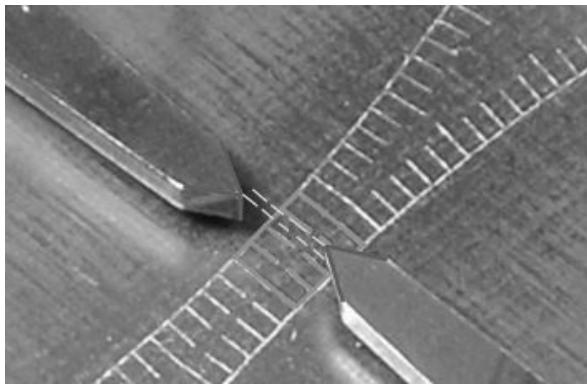

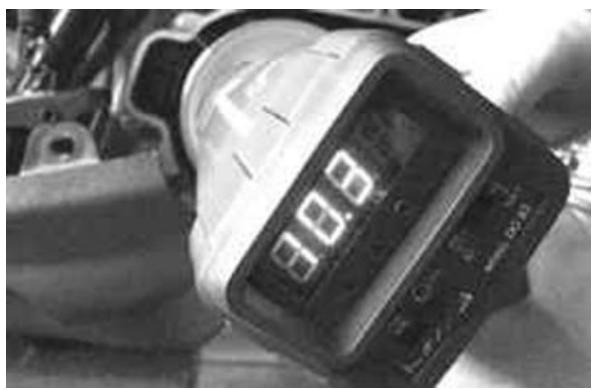

Equipement spécifique

020680Y Instrument de diagnostic

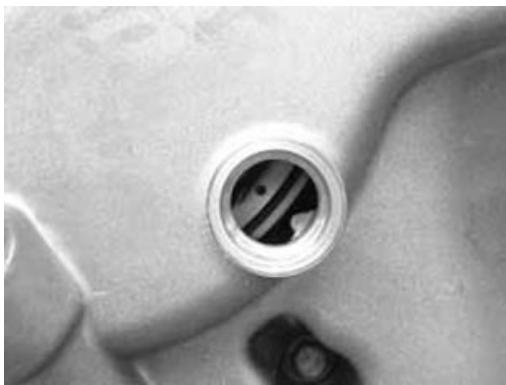

020330Y Lampe stroboscopique pour le contrôle du calage

020621Y Adaptateur pour le démontage du câble H. T.

Bougie

Déposer le volet placé sur le carénage gauche du véhicule en dévissant la vis de fixation et en agissant avec un petit tournevis dans l'entaille arrière indiquée sur la figure, puis procéder comme suit:

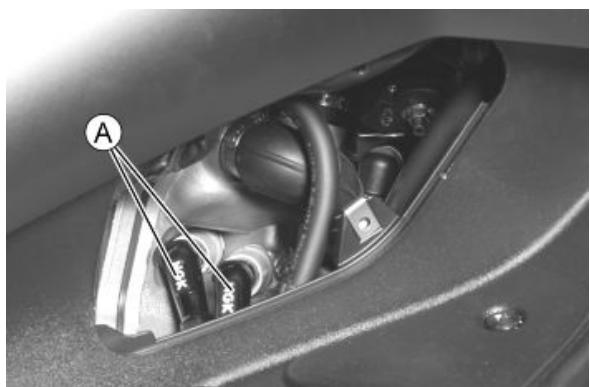

• Débrancher les capuchons «A» des câbles H. T. des bougies;
• Dévisser les bougies en se servant de la clé fournie;
• Au remontage, introduire la bougie en l'inclinant suffisamment puis la visser à fond avec la main;
• Se servir de la clé uniquement pour le blocage;
• Insérer à fond le capuchon «A» sur les bougies;
• Remonter le volet en faisant attention à l'insertion du crochet.

AVERTISSEMENT

DEPOSER LA BOUGIE AVEC LE MOTEUR FROID. LA BOUGIE DOIT ETRE REMPLACÉE EN FONCTION DE CE QUI EST REPORTÉ DANS LE TABLEAU D'ENTRETIEN PROGRAMME. L'UTILISATION DE CENTRALES ÉLECTRONIQUES ET D'ALLUMAGES ÉLECTRONIQUES NON CONFORMES AINSI QUE DE BOUGIES DIFFÉRENTES DE CELLES PRESCRITES (VOIR SECTION « DONNÉES TECHNIQUES ») PEUT DÉTERIORER GRAVEMENT LE MOTEUR.

N. B.

L'UTILISATION DE BOUGIES DIFFÉRENTES DE CELLES PRÉCONISÉES OU DES CAPUCHONS DE BOUGIES NON BLINDÉS PEUT NUIRE À L'INSTALLATION ÉLECTRIQUE DU VÉHICULE.

Caractéristiques techniques

Bougie

NGK CR7EKB

Caractéristiques électroniques

Distance entre les électrodes

$$ 0, 7 \div 0, 8 \mathrm {m m} $$

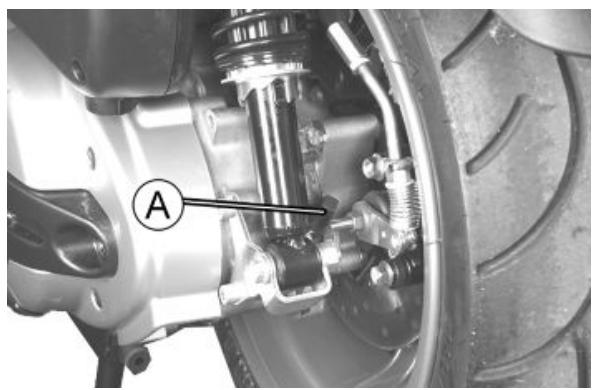

Contrôle

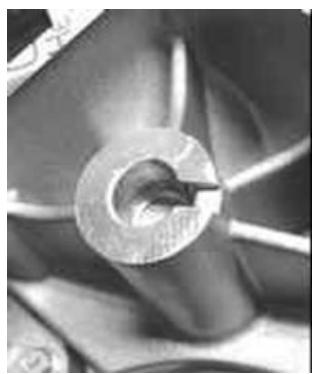

-Positionner le véhicule sur un terrain plat et le poser sur la béquille centrale; - Dévisser la jauge d'huile « A », l'essuyer avec un chiffon propre et la réintroduire en la vissant complètement;

-Extraire la jauge, vérifier que le niveau d'huile effleure le deuxième cran en bas; au cas où le niveau se trouverait en-dessous du cran MAX, il faut rétablir la juste quantité d'huile dans le moyeu. -Revisser la jauge d'huile et vérifier son blocage.

• Déposer le bouchon de replissage « A »

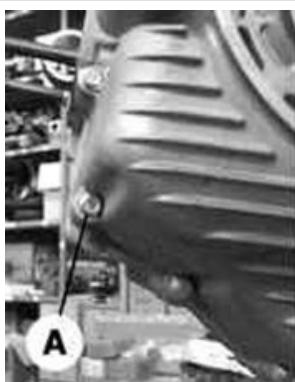

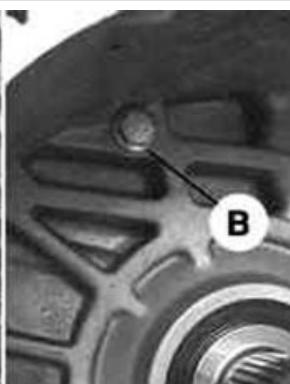

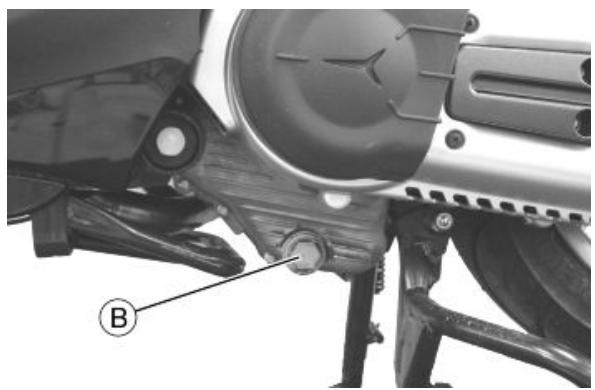

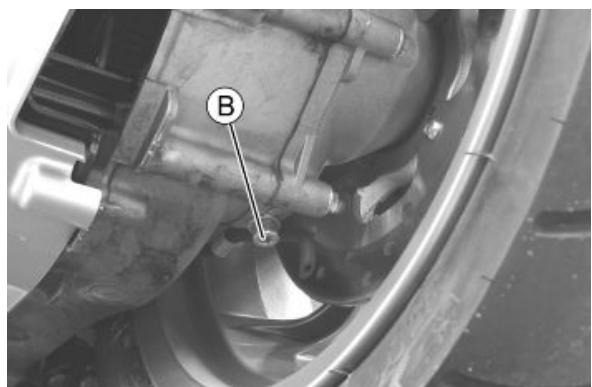

• Dévisser le bouchon de vidange d'huile « B » et laisser l'huile s'écouler complètement.
• Revisser le bouchon de vidange et ajouter l'huile prévue au moyeu.

Produits conseillés

AGIP ROTRA 80W-90 Huile pour moyeu arrière

Huile SAE 80W/90 dépassant les spécifications API GL3

Caractéristiques techniques

Huile du moyeu arrière

Capacité ~ 250 cm³

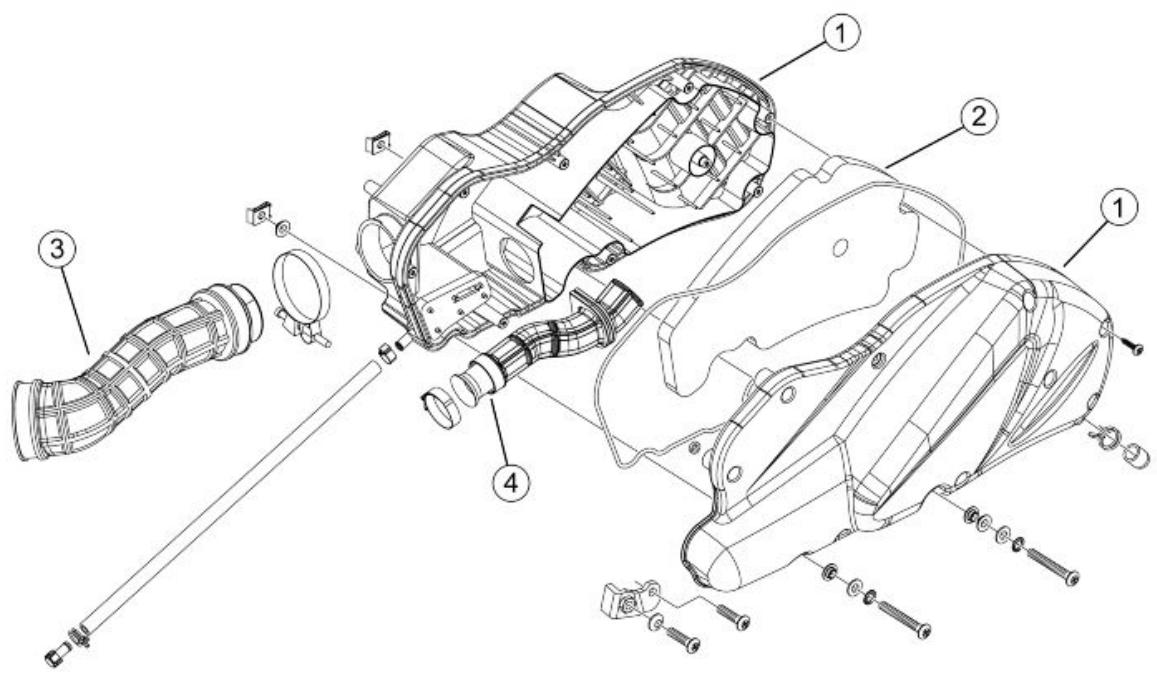

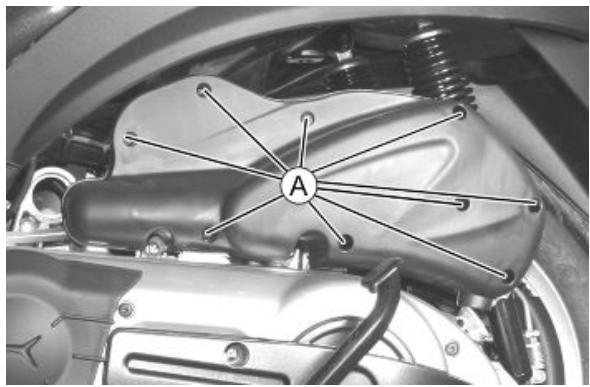

Filtre à air

Procéder de la manière suivante :

Dévisser les neufs vis de fixation «A» et déposer le couvercle du filtre à air.

• Laver l'éponge avec de l'eau et du savon neutre.
• La sécher avec un chiffon propre et de petits jets d'air comprimé.
• L'imprégner d'une solution à 50 % d'essence et d'huile spécifique.
• Presser l'élément filtrant entre les mains sans le tordre, le laisser égoutter et le remonter.

ATTENTION

L'UTILISATION DU VÉHICULE SUR DES ROUTES POUSSIÈREUSES EXIGE L'INTENSIFICATION DES INTERVENTIONS D'ENTRETIEN SUR LE FILTRE À AIR POUR ÉVITER D'ENDOMMAGER LE MOTEUR.

Produits conseillés

AGIP FILTER OIL Huile pour l'éponge du filtre à air

Huile minérale avec additif spécifique pour en augmenter l'adhésivité

Huile moteur

Dans les moteurs 4T, l'huile moteur est utilisée pour lubrifier les organes de la distribution, les supports de vilebrequin et le groupe thermique. Une quantité insuffisante d'huile peut provoquer des dommages graves au moteur même.

Dans tous les moteurs 4T, la détérioration des caractéristiques de l'huile ainsi qu'une certaine consommation sont normales, surtout en phase de rodage. En particulier, les consommations pourront varier selon les conditions d'utilisation (par ex.: en conduisant toujours « à fond » la consommation d'huile augmente).

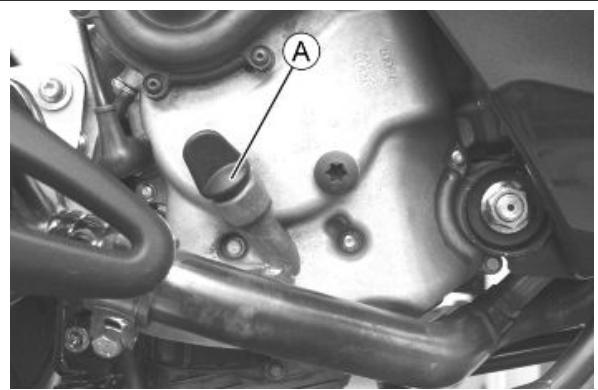

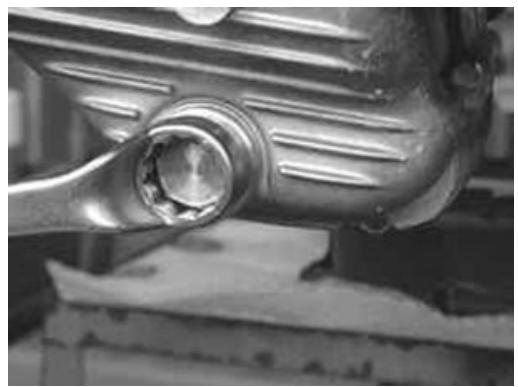

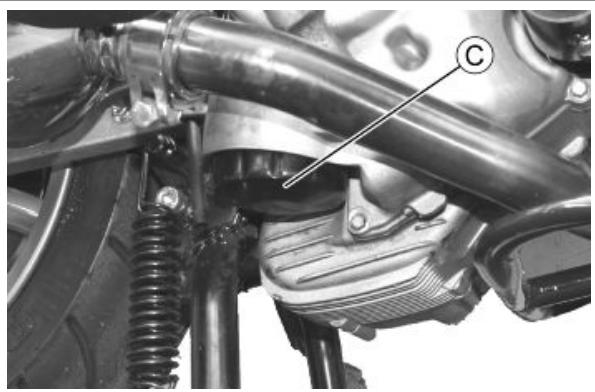

Remplacement

La vidange de l'huile et le remplacement du filtre doivent être effectués selon ce qui est reporté dans le tableau d'entretien programme. Le moteur doit être vidangé en laissant couler l'huile par le bouchon de vidange « B ».

Pour faciliter l'écoulement de l'huile, il convient de desserrer le bouchon-jauge « A ».

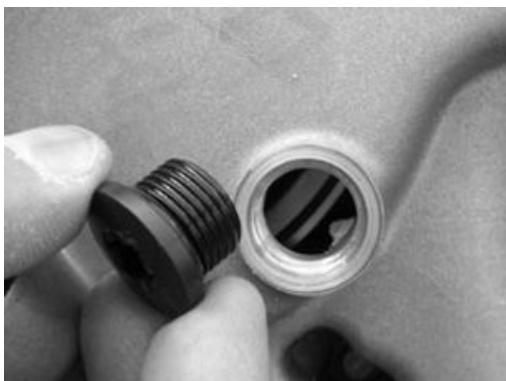

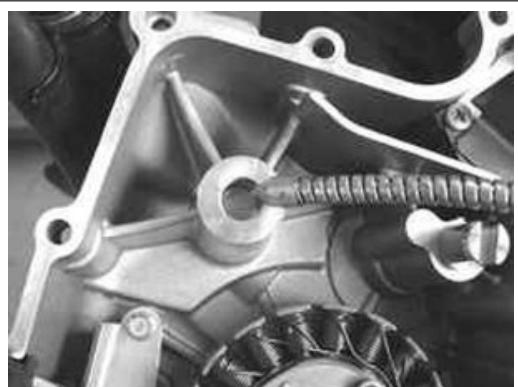

Une fois terminée la vidange d'huile par le trou d'évacuation, dévisser le filtre à huile à carter « C » et le retirer.

S'assurer du bon état des joints toriques du pré-filtre et du bouchon de vidange.

Lubrifier ce dernier et remonter le tamis et le bouchon de vidange d'huile en le bloquant au couple prescrit.

Remonter le nouveau filtre à cartouche en ayant soin de lubrifier le joint torique avant montage.

Ajouter de l'huile moteur.

Puisqu'une certaine quantité d'huile reste encore dans le circuit, le remplissage doit être effectué avec de l'huile par le bouchon « A ». Ensuite dé

Marrer le véhicule, laisser tourner le moteur pendant quelques minutes puis couper : au bout d'environ 5 minutes, contrôle le niveau et évitemment rajouter sans jamais dépasser le niveau MAX. Le remplacement du filtre à cartouche doit être effectué lors de chaque vidange. Pour les replissages et la vidange, utiliser de l'huile neuve du type conseillé.

L'HUILE MOTEUR DOIT ETRE VIDANGÉE LORSQUE LE MOTEUR EST CHAUD.

Produits conseillés

AGIP CITY HI TEC 4T Huile pour moteur

Huile synthétique SAE 5W-40 dépassant la spécification API SL, ACEA A3, JASO MA

Couples de blocage (n*m)

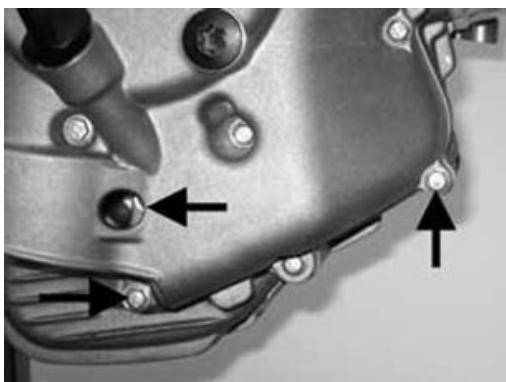

Filtre à huile moteur 12 ÷ 16 Bouchon de vidange d'huile moteur 24 ÷ 30

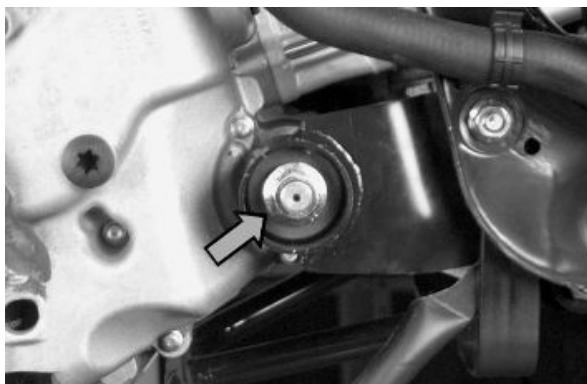

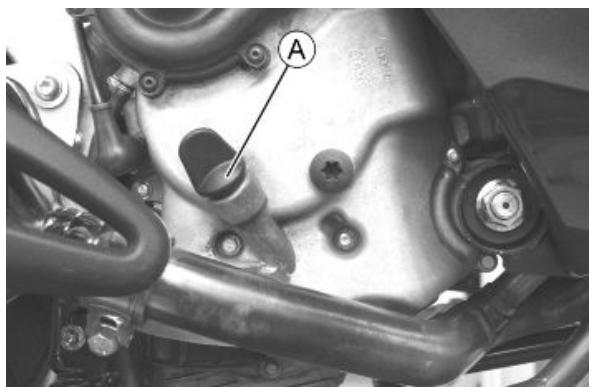

Contrôle

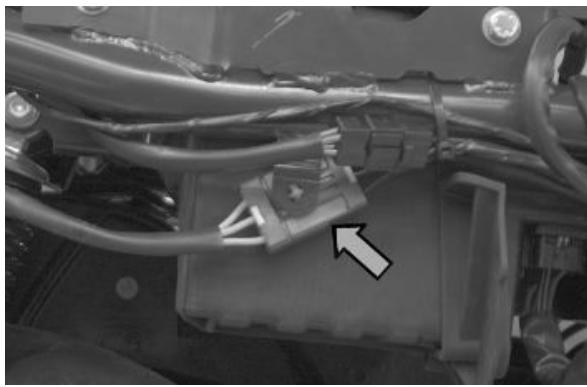

Cette opération doit être exécutée quand le moteur est froid en suivant la procédure indiquée ci-dessous :

• Positionner le véhicule sur la béquille centrale, sur un terrain plat.
• Dévisser le bouchon-jauge « A », l'essuyer à l'aide d'un chiffon propre et le réintroduire, en le vissant complètement.
• Retirer à nouveau le bouchon-jauge et vérifier que le niveau soit compris entre les repères de max. et min. Le cas échéant, remplir d'huile.

Si la vérification est effectuée après avoir utilisé le véhicule, et donc quand le moteur est encore chaud, la ligne de niveau sera plus BASSE; pour effectuer une bonne vérification, il est nécessaire d'attendre au moins 10 minutes après l'arrêt du moteur, de façon à obtenir un niveau correct.

Remplissage d'huile

Tout remplissage d'huile doit être effectué après avoir vérifié le niveau et en ajoutant de l'huile sans jamais dépasser le niveau MAX.

Le rétablissement du niveau du MIN au MAX demande environ 400 cm³

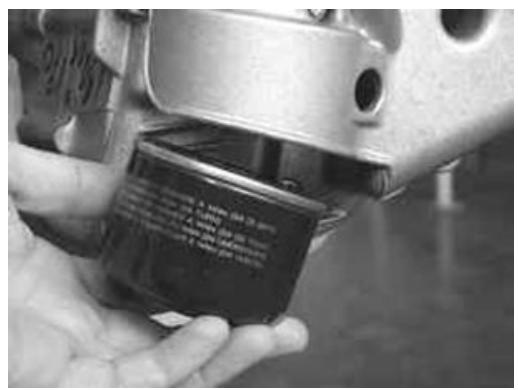

Filtre huile moteur

Le remplacement du filtre à cartouche doit s'effectuer lors de chaque vidange d'huile. Pour les remplissages et la vidange, utiliser de l'huile neuve du type conseillé.

S'assurer du bon état des joints toriques du pré-filtre et du bouchon de vidange. Lubrifier ce dernier et remonter le filtre à crépine et le bouchon de vidange d'huile en le bloquant au couple prescrit. Remonter le nouveau filtre à cartouche en ayant soin de lubrifier le joint torique avant montage. Ajouter de l'huile moteur.

Produits conseillés

AGIP CITY HI TEC 4T Huile pour moteur

Huile synthétique SAE 5W-40 dépassant la spécification API SL, ACEA A3, JASO MA

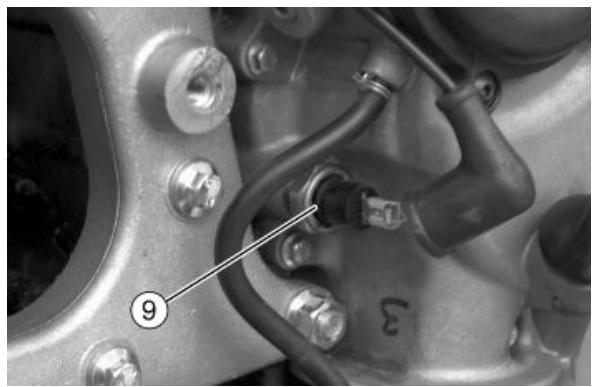

Témoin de pression d'huile

Le véhicule est équipé d'un voyant de signalisation, situé sur le tableau de bord, qui s'allume en tournant la clé sur ON. Ce voyant doit cependant s'éteindre une fois qu'on a démarré le moteur.

Si le voyant s'allume durant un freinage, au ralenti ou dans les virages, il est nécessaire de vérifier le niveau et de contrôler le circuit de lubrication.

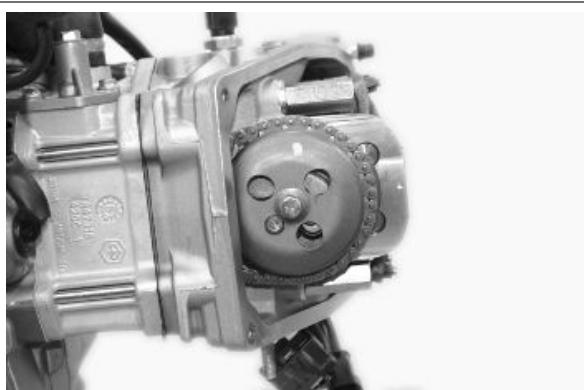

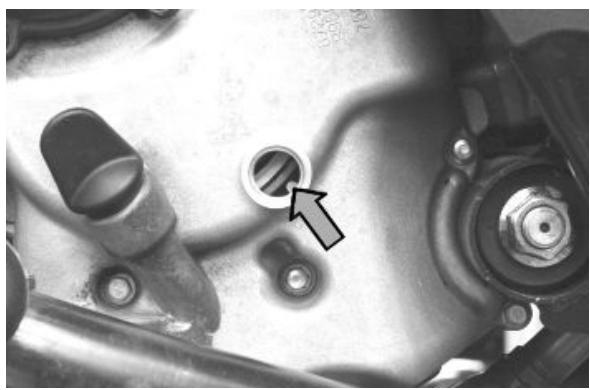

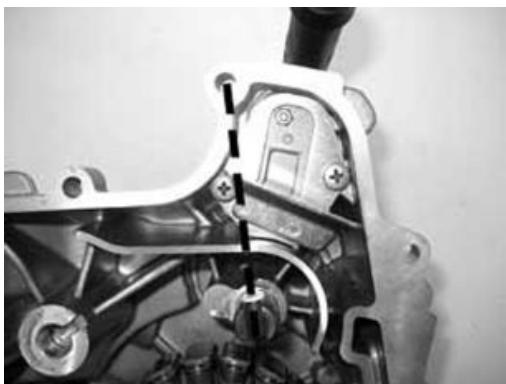

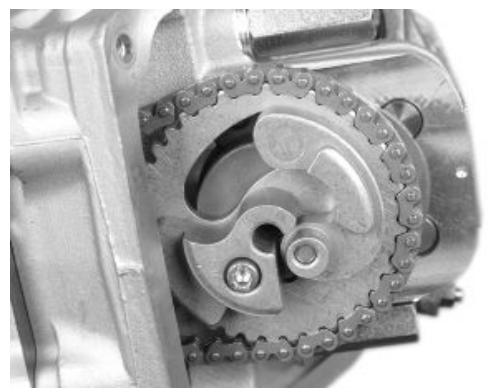

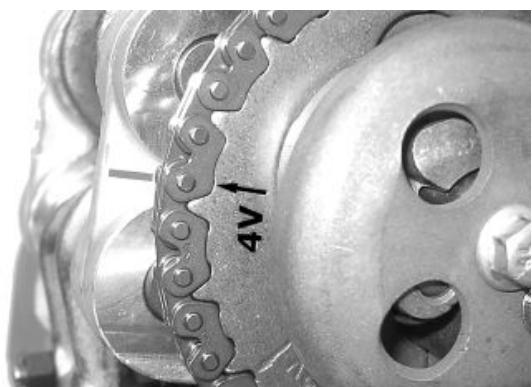

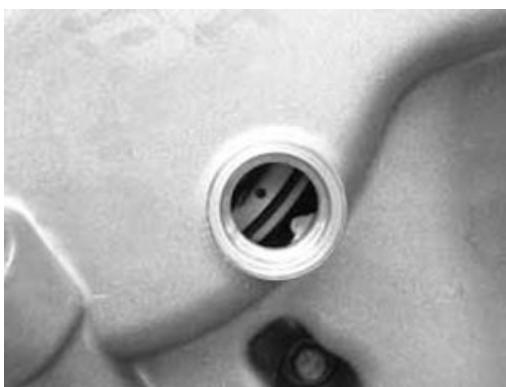

Contrôle de synchronisation de la distribution

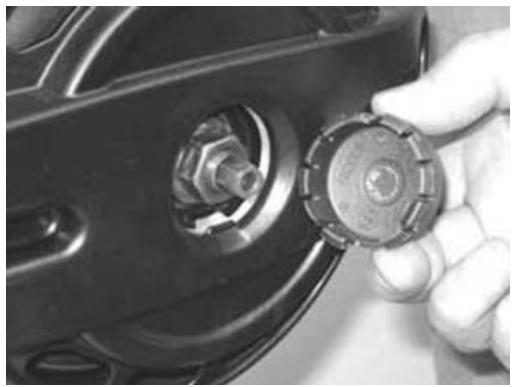

• Retirer le bouchon en plastique du couvercle volant
• Tourner le volant jusqu'à porter le repère « T » du rotor en correspondance du repère reporté sur le couvercle volant comme montré sur la figure (PMH). S'assurer que le repère 4 V sur la poulie de commande de l'arbre à cames est aligné avec le point de repère de la culasse, comme l'indique la deuxieme figure. Si le repère se trouve à l'opposé du repère de la culasse, faire tourner encore le vilebrevin.

Pour utiliser ce repère, désteroler la bougie et tourner le moteur en sens inverse de la rotation normale au moyen d'une clé de blocage universelle appliquée à la cloche de la poulie d'entraînement de l'arbre à cames.

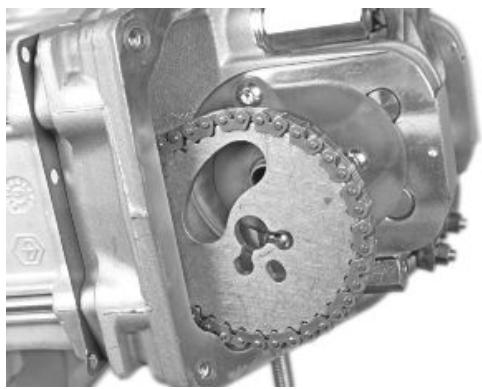

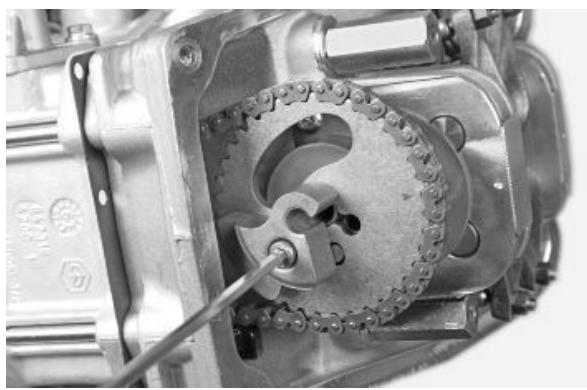

Vérification du calage de la distribution

-Déposer le bouchon en plastique du couvercle volant

-Tourner le volant jusqu'à porter le repère « T » du rotor en correspondance de la référence reportée sur le couvercle volant comme illustré dans la figure (PMH). S'assurer que le repère 4 V sur la poulie de commande de l'arbre à cames est aligné avec le point de repère de la culasse, comme l'indique la deuxième figure. Si le repère se trouve à l'opposé du repère de la culasse, faire tourner encore le vilebrequin.

Pour l'utilisation de ce repère, déposer la bougie et tourner le moteur dans le sens inverse à la rotation normale, au moyen d'une clé de blocage universelle appliquée à la cloche de la poulie de commande de l'arbre à cames.

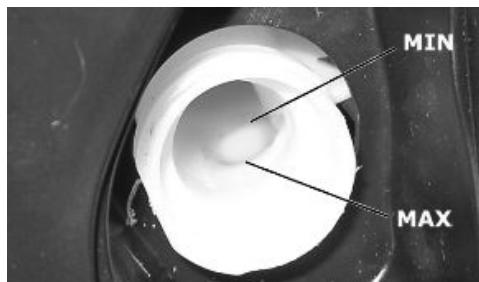

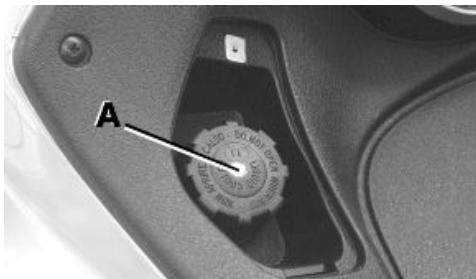

Introduction du liquide de refroidissement du moteur.

Le contrôle du niveau du liquide doit être effectué à moteur froid sur la base des indications reportées dans le tableau d'entretien programme et selon les modalités indiquées ci-après :

• Positionner le véhicule sur la béquille centrale et sur un terrain plat.
• Dévisser la vis montrée en figure et retirer le couvercle du vase d'expansion placé sur le côté droit du véhicule.
• Effectuer l'éventuel remplissage si le niveau du liquide devant se trouver près ou en dessous du bord niveau MIN. Le niveau du liquide doit toujours se trouver entre le niveau MIN et le niveau MAX. Le liquide réfrigérant est constitué d'un mélange au 50% d'eau déminéralisée et solution antigel à base de glycol d'éthylène et inhibiteurs de corrosion.

Attention

AFIN D'ÉVITER TOUTE SORTIE DU LIQUIDE DE REFROIDISSEMENT DU VASE D'EXPANSION PENDANT L'UTILISATION DU VÉHICULE, NE PAS DEPASSER LE NIVEAU MAX EN PHASE DE REMPLISSAGE.

Produits conseillés

AGIP PERMANENT SPEZIAL Liquide de refroidissement

Antigel à base de glycol monoéthylène, fluide CU-NA NC 956-16

Verification du niveau du système de freinage avant et arrière

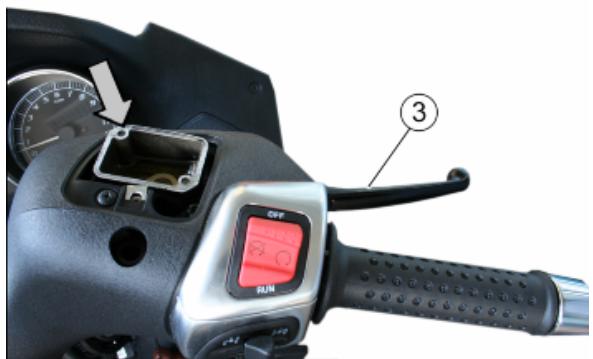

Les réservoirs de liquide du frein avant et du frein arrière sont placés sur le guidon. Procéder de la manière suivante :

• Porter le véhicule sur la béquille centrale et avec le guidon centré;

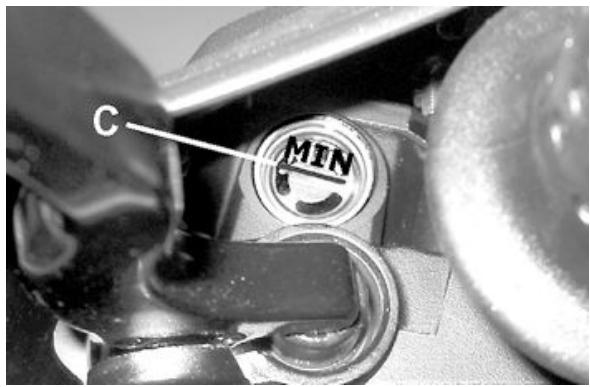

• Contrôler le niveau de liquide à travers l'indicateur transparent correspondant « C ». Une certaine baisse se vérifie à cause de l'usure des plaquettes.

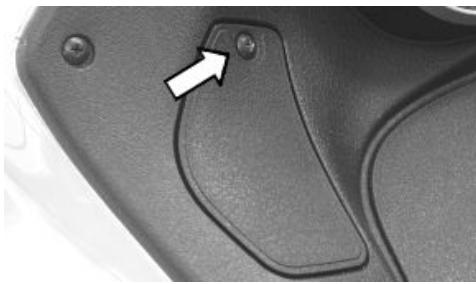

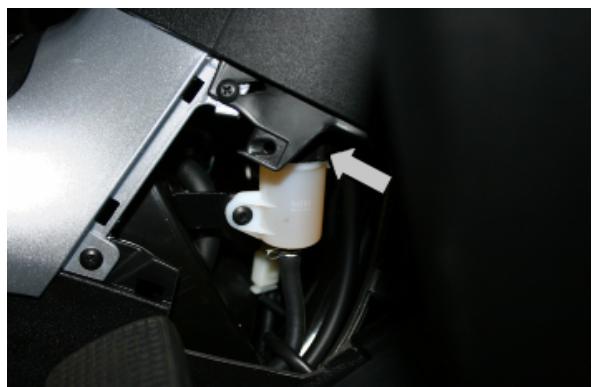

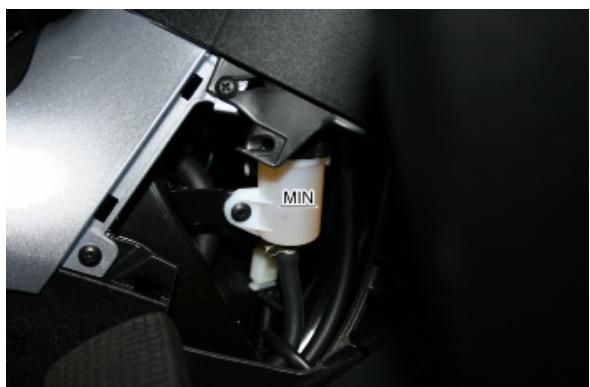

Vérification du niveau du système de freinage intégral

• Positionner le véhicule sur la béquille centrale, sur un terrain plat.
• Déposer la trappe de visite et vérifier que le liquide de frein du réservoir n'est pas au-dessous du niveau indiqué.
• Une certaine baisse se vérifie à cause de l'usure des plaquettes.

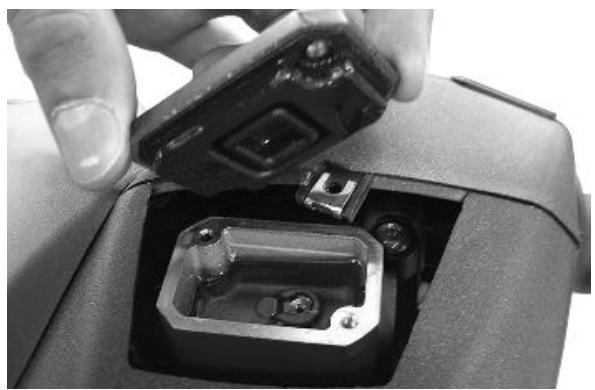

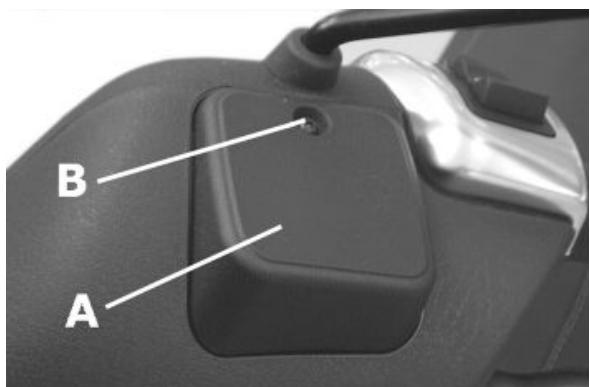

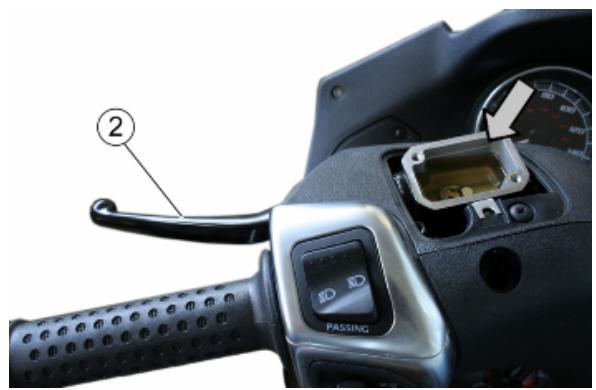

Remplissage du système de freinage avant et arrière

Procéder de la manière suivante :

Dévisser la vis « B », puis déposer le cache « A » pour accéder au bouchon du réservoir en dessous. Desserrer les deux vis de fixation et enlever le bouchon pour effectuer le remplissage en utilisant exclusivement le liquide préconisé et sans dépasser le niveau maximum.

L'opération ci-dessus illustre le replissage de la pompe du frein arrière ; le procédé est analogue pour la pompe du frein avant.

Dans des conditions climatiques normales, la substitution du liquide doit être effectuée en tenant compte de ce qui est reporté dans le tableau d'entretien programmé.

Avertissement

UTILISER EXCLUSIVEMENT DES LIQUIDES DE FREIN CLASSÉS DOT 4. LE LIQUIDE DU SYSTÈME DE FREINAGE EST HAUTEMENT CORROSIF : ÉVITER QU'IL ENTRE EN CONTACT AVEC LES PARTIES PEINTES.

Attention

ÉVITER LE CONTACT DU LIQUIDE DE FREIN AVEC LES YEUX, LA PEAU ET LES VÉTEMENTS; EN CAS DE CONTACT ACCIDENTEL, LAYER À L'EAU.

Produits conseillés

AGIP BRAKE 4 Liquide de frein

Huile synthétique FMVSS DOT 4

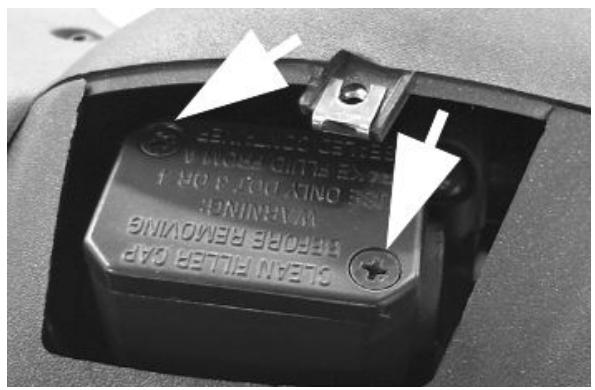

Remissiage du niveau du systéme de freinage intégral

• Déposer la trappe de visite, dévisser le bouchon indiqué et remplir avec le produit conseillé.
• S'il y a de l'air dans le circuit, purger le système comme décrit dans la page « Système de freinage / remplissage - purge du système de freinage / arrêté - intégral »

Attention

LA PRESENCE D'AIR DANS LE CIRCUIT INTEGRAL EST PARTICULIERÉMENT DANGEREUSE : L'UTILISATION DE CE SYSTème DE FREINAGE PEUT POMPER DE L'AIR DANS LES CIRCUITS AVANT ET / OU ARRIÈRE, COMPROMETTANT AUSSI LE FONCTIONNEMENT DES SYSTÉMES UTILISÉS INDIVIDUELLEMENT.

Produits conseillés

AGIP BRAKE 4 Liquide de frein

Fluide synthétique FMVSS DOT 4

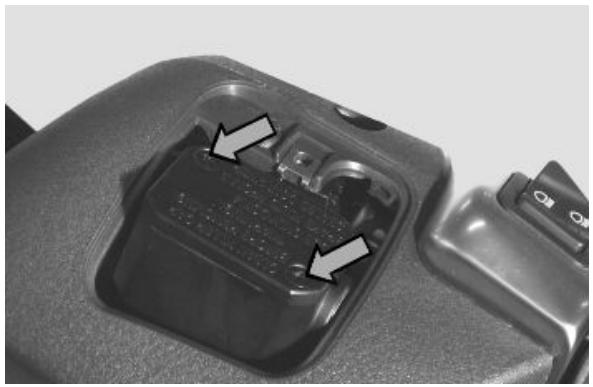

Arrière - intégrale

Réglage phare

Procéder de la manière suivante :

• Placer le véhicule en condition d'utilisation, sans charge, les pneus gonflés à la pression prescrite, sur un terrain plat, à 10 m de distance d'un écran blanc situé dans la pénombre, en s'assurant que l'axe du véhicule soit perpendiculaire à l'écran;
• Déposer la protection centrale du groupe optique - Allumer le projecteur et vérifier que la limite du faisceau lumineux projeté sur l'écran ne dépasse pas 9/10 de la hauteur du centre du phare au sol ni ne soit inférieure à 7/10;
• Dans le cas contraire, régler le projecteur en agissant sur les vis «A» indiquées sur la figure N° B.

LA PROCEDURE DÉCRITE EST CELLE ÉTABLIE PAR LES NORMES EUROPEÉNNES EN CE QUI CONCERNE LES HAUTEURS MAXIMALE ET MINIMALE DU FAISCEAU LUMINEUX. VÉRIFIER CEPENDANT LES DISPOSITIONS DE CHAQUE PAYS OU LE VEHICULE EST UTILISÉ.

INDEX des arguments

RECHERCHE PANNES

REC PAN

Cette section permet de tracer les solutions à adopter pour résoudre les pannes.

Une liste des causes possibles et des solutions relatives est fournie pour chaque panne.

Consommation excessive d'huile/fumée à l'échappement

CONSOMMATION EXCESSIVE

Cause possible	Intervention
Réglage erroné des soupapes	Régler correctement le jeu aux soupapes.
Soupapes surchauffées	Démonter la culasse et les soupapes, roder ou replacer les soupapes.
Sièges des soupapes déformés/usés	Remplacer le groupe culasse.
Cylindre usé, segments d'étanchéité usés ou cassés	Remplacer le groupe cylindre piston ou les segments d'étanchéité
Segments d'étanchéité usés ou cassés, ou mal montés	Remplacer le groupe cylindre piston ou seulement les segments d'étanchéité
Fuites d'huile des accoulements ou des joints	Vérifier et replacer les joints ou rétabir l'étanchéité des accoulements.
Joint-spi soupape usé	Remplacer le joint-spi soupape.
Guides soupapes usés	Vérifier et si nécessaire replacer le groupe culasse.

Mauvaise pression de lubrification

PRESSION DE LUBRIFICATION INSUFFISANTE

Cause possible	Intervention
Le by-pass reste ouvert.	Vérifier le By-pass et si nécessaire replacer. Nettoyer soi-gneusement la zone du by-pass.
Pompe à huile avec un jeu excessif.	Contrôler les dimensions des composants de la pompe à huile.
Filtre à huile excessivement sale	Remplacer le filtre à cartouche.
Niveau huile trop bas	Rétablier le niveau avec le type d'huile conseillé.

Claquage ou mauvais fonctionnement de l'embrayage

BROUTAGE OU DYSFONCTIONNEMENT DE L'EMBRAYAGE

Cause possible	Intervention
Embrayage défectueux	Vérifier l'absence deGRAisse sur les masses. Vérifier si la sur-face de contact des masses d'embrayage avec la cloche est prédominante dans la partie centrale et avec les mêmes caractéristiques sur les trois masses. Vérifier si la cloche em-brayage n'est pas rayée ou usée de manière anormale.

Freinage insuffisant

INEFFICACITE DU SYSTème DE FREINAGE

Cause possible	Intervention
Inefficacité du système de freinage	Vérifier l'usure des plaquettes (1,5 mm MIN.). Vérifier que les disques de frein ne sont pas usés, rayés ou déformés. Vérifier le correct niveau de liquide dans les pompes et évientuelles
	replacer le liquide de frein. Vérifier l'absence d'air dans les circuits, le cas échéant purger l'air. Vérifier si l'étrier du frein avant se déplace dans l'axe du disque.
Fuites de liquide au circuit de freinage hydraulique	Raccords élastiques, joints des pistons ou du maître-cylindre de frein endommagés, replacer.
Disque de frein desserré ou déformé	Vérifier le blocage des vis du disque de frein ; mesurer à l'aide d'un comparateur et à roue montée sur le vehicule l'écart axial du disque

Surchauffement des freins

SURCHAUFFE DES FREINS

Cause possible	Intervention
Mauvais glissement des pistons	Vérifier l'étrier et replacer les pièces endommagées.
Disque de frein desserré ou déformé	Vérifier le blocage des vis du disque de frein ; mesurer à l'aide d'un comparateur et à roue montée sur le vehicule l'écart axial du disque.
Trous de compensation de la pompe bouchés	Nettoyer soigneusement et souffler à l'air comprimé.
Joints en caoutchouc gonflés ou collés	Remplacer les joints.

Direction et suspensions

Endurcissement de la direction

DURCISSEMENT DE LA DIRECTION

Cause possible	Intervention
Durchissement de la direction	Vérifier le serrage des bagues supérieure et inférieure. Si des irrégulatés persistent dans la rotation de la direction même après ce réglage, vérifier les logements des roulements billes des paliers : replacer les billes si elles sont encastrées ou écrasées.

jeu excessif de la direction

JEU EXCESSIF DE LA DIRECTION

Cause possible	Intervention
Serrage non-conforme	Vérifier le serrage des bagues supérieure et inférieure. Si des irrégurités persistent dans la rotation de la direction même après ce réglage, vérifier les logements des roulements billes des paliers : replacer les billes si elles sont encastrées ou écrasées.

Suspension bruyante

SUSPENSION BRUYANTE

Cause possible	Intervention
Anomalies dans le circuit de suspension	Si la suspension avant est bruyante, contrôle : l'efficacité de l'amortisseur avant ; l'état des roulements à billes et des écrous de blocage correspondants ; les tampons en cauchoc de fin de course ; les joints de glissement. Vérifier enfin les couples de blocage du moyeu de roue, de l'étrier de frein, du disque et de l'amortisseur dans l'accrochage au moyeu et au tube de direction.

Perte d'huile à la suspension

LA SUSPENSION PERD DE L'HUILE

Cause possible	Intervention
Anomalie ou rupture des joints d'étanchéité	Remplacer l'amortisseur. Vérifier l'état d'usure des calottes de la direction et les réglages.

INDEX des arguments

INSTALLATION ÉLECTRIQUE

INS ELE

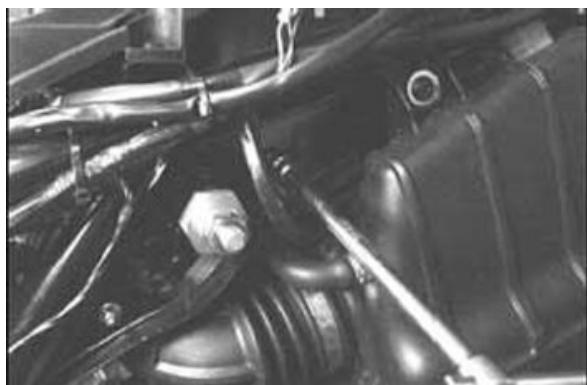

1. BATTERIE 2. TÉLÉRUPTEUR DE DÉMARRAGE 3. DEMARREUR 4. FUSIBLE 01 - 15 A 5. FUSIBLE 02 - 20 A 6. FUSIBLE 03 - 20 A 7. FUSIBLE 04 - 15 A 8. FUSIBLE 05 - 15 A 9. FUSIBLE 06-7,5 A 10. CONTACTS DU COMMUTATEUR À CLÉ 11. FUSIBLE 07 - 7,5 A 12. FUSIBLE 08 - 10 A 13. FUSIBLE 09-7,5 A 14. FUSIBLE 10-7,5 A 15. FUSIBLE 11-7,5 A 16. FUSIBLE 12-7,5 A 17. FUSIBLE 13 - 30 A 18. RÉGULATEUR DE TENSION 19. VOLANT 20. BOUTON DES FEUX DE DÉTRESSE

1. DISPOSITIF DE COMMANDE DES CLIGNOTANTS ET DES FEUX DE DÉTRESSE 22. COMMUTATEUR DES CLIGNOTANTS
2. BOUTONS D'ARRÉT
3. AMPOULES DROITES 12 V-10 W
4. AMPOULES GAUCHES 12 V-10 W
5. PREINSTALLATION POUR RECEPTEUR DU DISPOSITIF D'OUVERTURE DE LA SELLE
6. PREINSTALLATION ANTIVOL 28. AMPOULES D'ÉCLAIRAGE DE LA PLAQUE 29. FEU DE POSITION AVANT
7. FEU DE POSITION ARRIÈRE GAUCHE
8. FEU DE POSITION ARRIÈRE DROITE
9. ANTENNE ANTIDÉMARRAGE
10. RELAIS DU KLAXON
11. INDICATEUR DU NIVEAU DE CARBURANT 35. GROUPE D'INSTRUMENTS 36. BOUTON DU DISPOSITIF D'OUVERTURE DE LA SELLE 37. CAPTEUR DE TEMPERATURE AMBIANTE 38. BOUTON MODE 39. CAPTEUR DE PRESSION D'HUIL 40. BOUTON D'OUVERTURE DU COFFRE 41. ACTIONNEUR DU DISPOSITIF D'OUVERTURE DE LA SELLE
12. ACTIONNEUR DU COFFRE
13. BOUTON DE DÉMARRAGE
14. CENTRALE DE COMMANDE DU STATIONNEMENT
15. PRISE DIAGNOSTIC
16. CAPTEUR DE VITESSE GAUCHE 47. CAPTEUR DE VITESSE DROIT
17. CAPTEUR DE PRÉSENCE DU PILOTE
18. FREIN Å MAIN
19. BOUTON DE BLOCAGE
20. BOUTON DE DÉBLOCAGE
21. POTENTIOMÉTURE
22. CAPTEUR DE L'ETRIER DE FREIN
23. MOTORÉDUCTEUR
24. ÉLECTROVENTILATEUR
25. RELAIS DE L'ÉLECTROVENTILATEUR
26. INJECTEUR DE CARBURANT 58. BOBINE H. T.
27. RELAIS DES CHARGES D'INJECTION

60. C. D. I.

1. CAPTEUR DE RÉGIME 62. SONDE LAMBDA
2. CAPTEUR DE PRESSION DE BLOCAGE/DEBLOCAGE 64. POMPE A CARBURANT
3. CAPTEUR DE TEMPÉRATURE DU MOTEUR 66. AMPOULES STOP 12 V-10 W
4. ARRET MOTEUR
5. BOUTON D'ÉCLAIRAGE DU COFFRE 69. BOUTON D'ÉCLAIRAGE DE LA SELLE 70. TÉLÉRUPTEUR D'AUTORISATION DU DEMARRAGE 71. PROJECTEUR AVEC AMPOULE À DEUX FEUX DE 12 V-55 W
6. RELAIS DU PROJECTEUR
7. INVERSEUR DE FEUX
8. KLAXON 75. BOUTON DU KLAXON
9. AMPOULE D'ÉCLAIRAGE DU COFFRE/DE LA SELLE 77. PRISE 12 V
10. NOEUD DE MASSE C.D.I.
11. BOUTON DE LA PÉDALE DE FREIN

Couleurs des câbles électriques :

B = blanc

BI = bleu

G = jaune

M = marron

N = noir

BV = blanc-vert

GN = jaune-noir

Gr=gris

Rs = rose

R = rouge

Vi = violet

V = vert

VN = vert-noir

BN = blanc-noir

BBI = blanc-bleu

GV = jaune-vert

Ar = orange

Az = bleu ciel

GrBI = gris-bleu

GrN = gris-noir

RBI = rouge-bleu

GR = jaune-rouge

BIN = bleu-noir

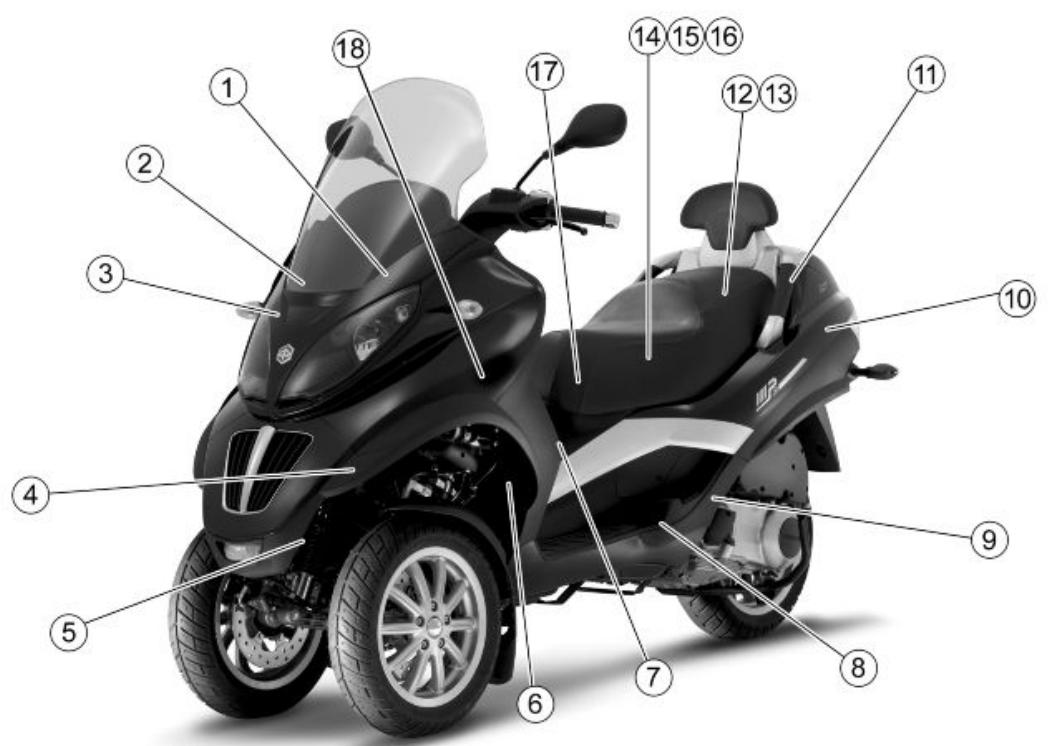

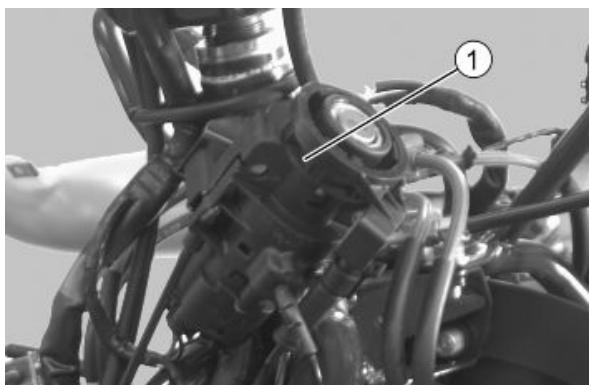

1. Antenne de l'antidémarrage

pour y accéder, soulève le contre-tablier.

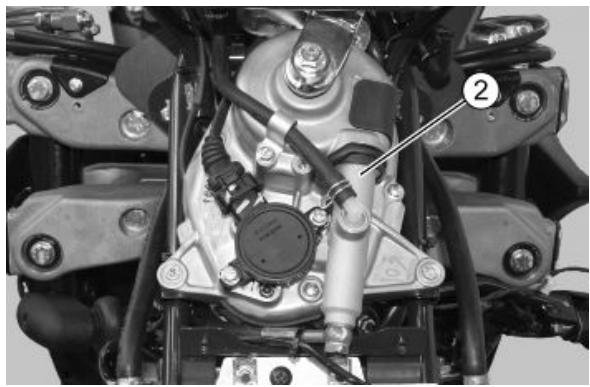

2. Motoréducteur

Pour y accéder, retirer le tablier avant.

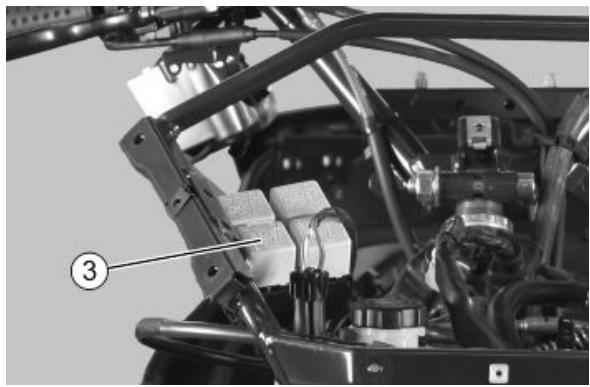

3. Télérupteurs

Pour y accéder, soulevez le tablier avant.

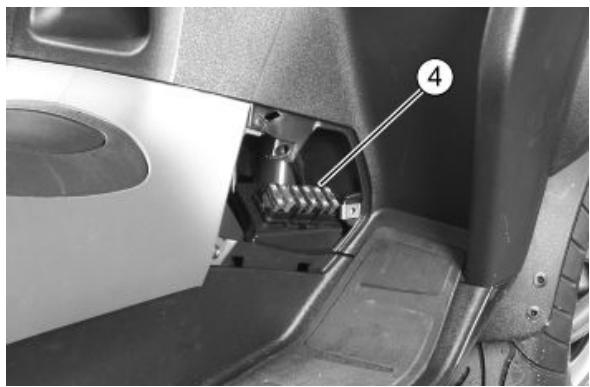

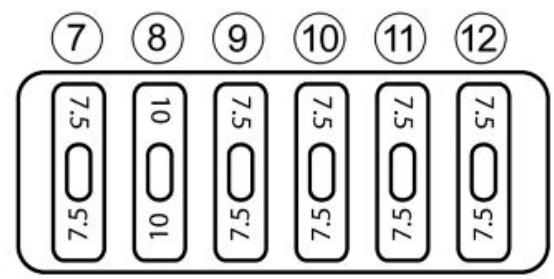

4. Fusibles secondaires

Pour y accéder, soulève le volet du repose-pied côté droit.

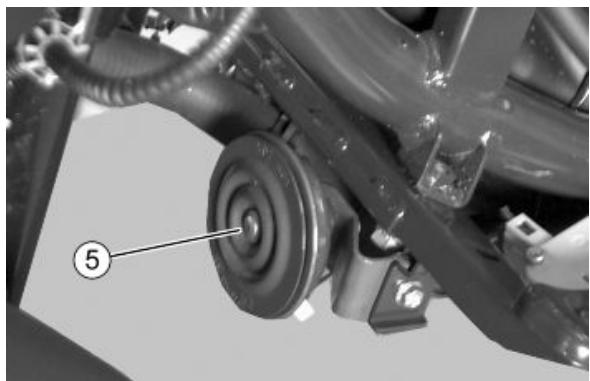

5. Klaxon

Pour y accéder, déposer la partie inférieure du contre-tablier.

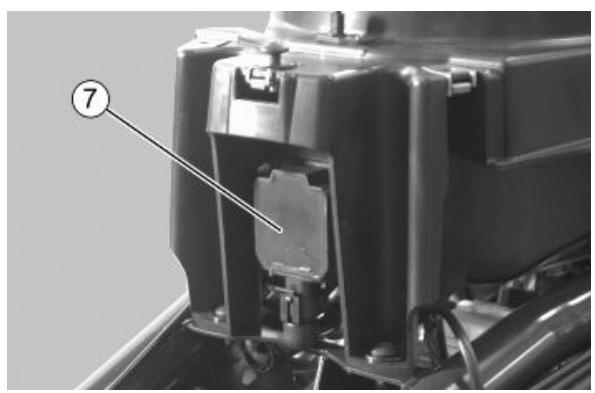

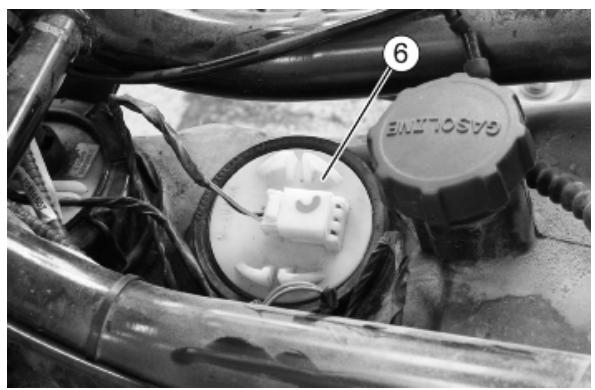

7. Bobine h. t.

Pour y accéder, déposer la protection centrale du cadre.

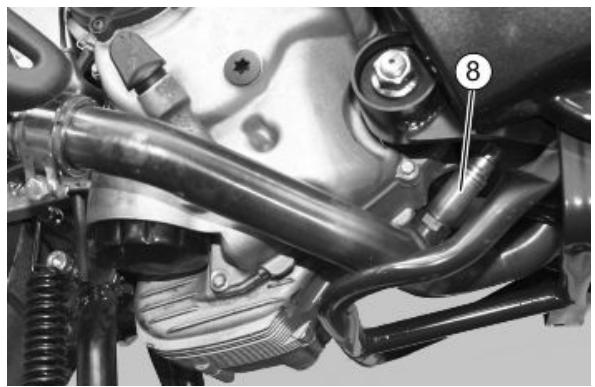

8. Sonde lambda

La sonde est située sur le collecteur d'échappement.

9. Capteur de pression d'huile

Pour y accéder, déposer le terminal d'échappement.

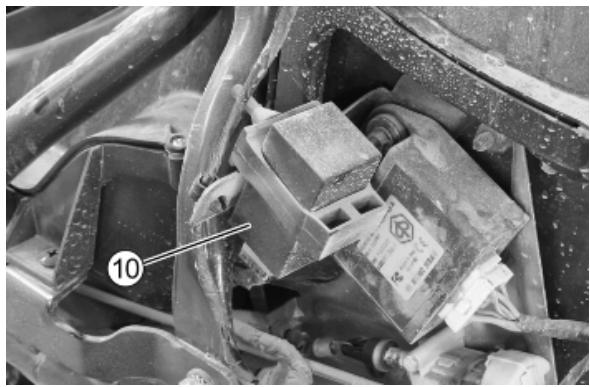

10. Dispositif de commande des clignotants

Pour y accéder, déposer le carénage latéral gauche.

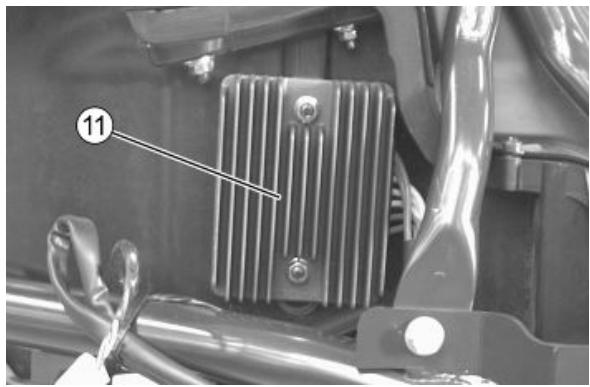

11. Régulateur de tension

Pour y accéder, retirer le carénage latéral droit.

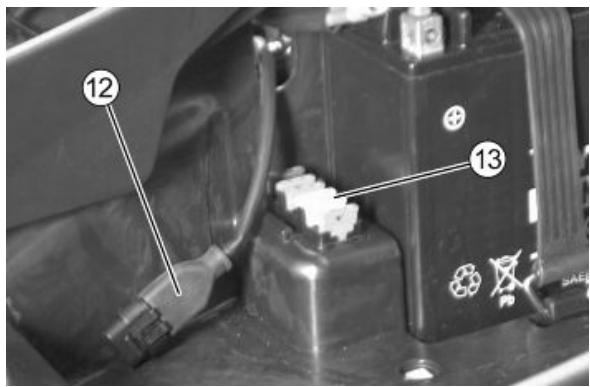

13. Fusibles primaires

Ces composants sont situés dans le porte-batterie.

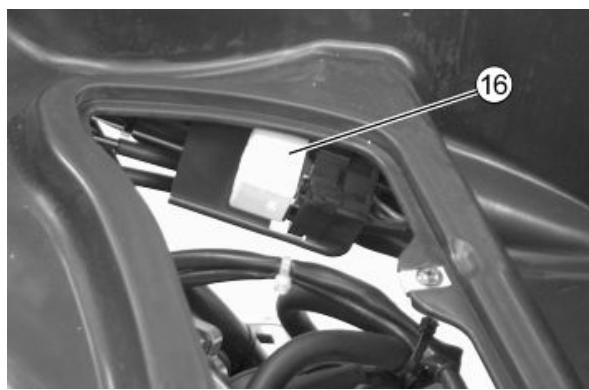

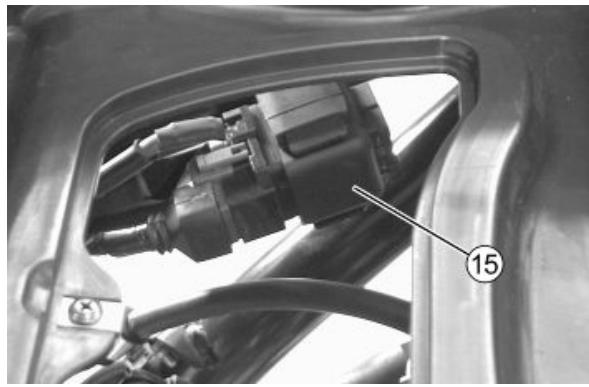

16. Télérupteur de consentement au démarrage

Pour y accéder, déposer le volet du compartiment sous la selle.

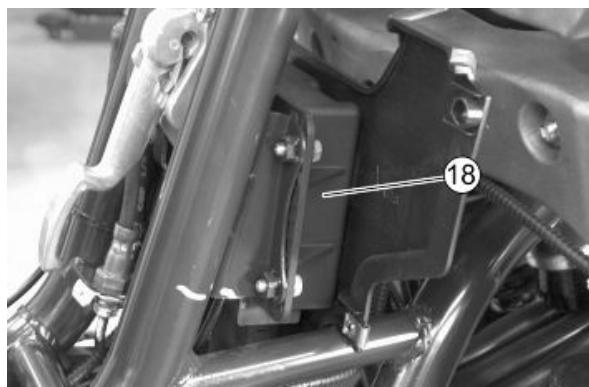

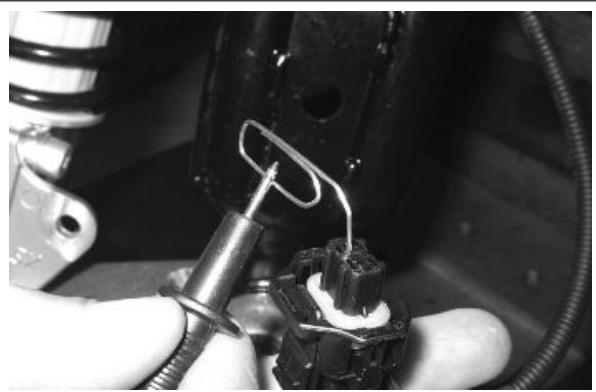

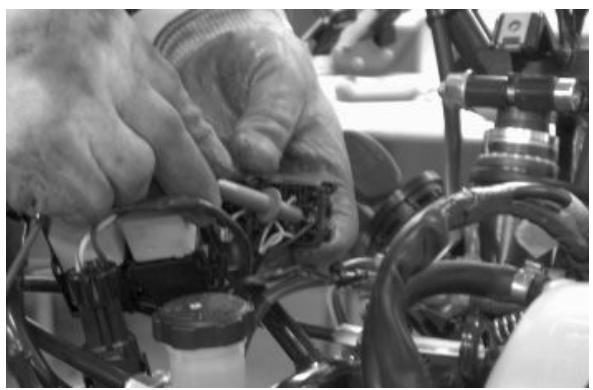

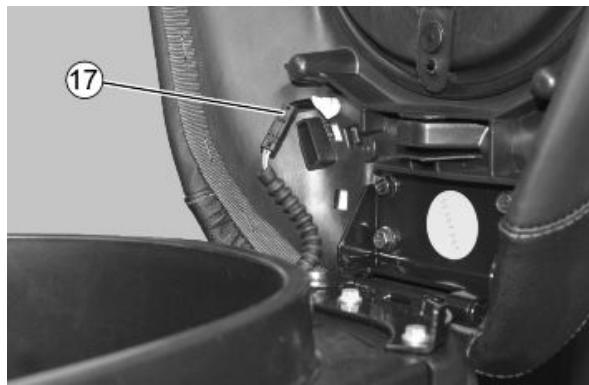

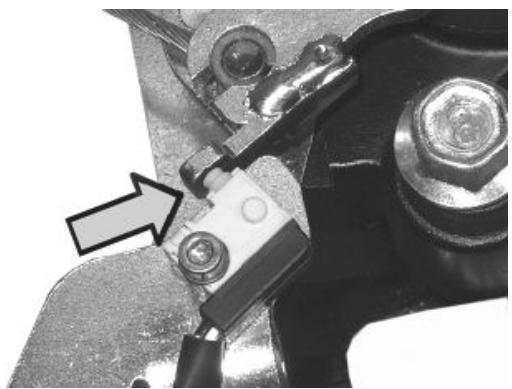

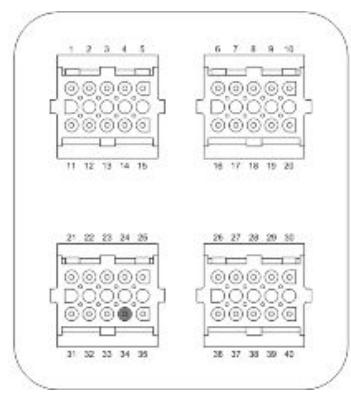

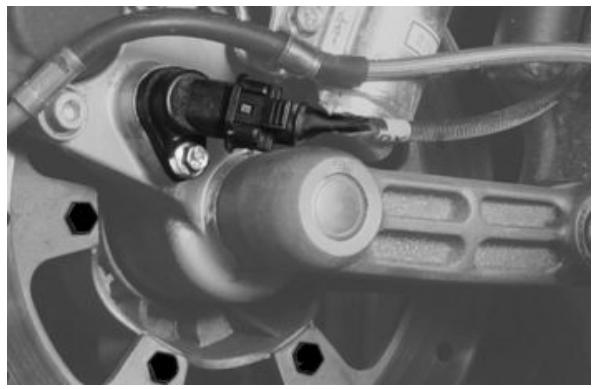

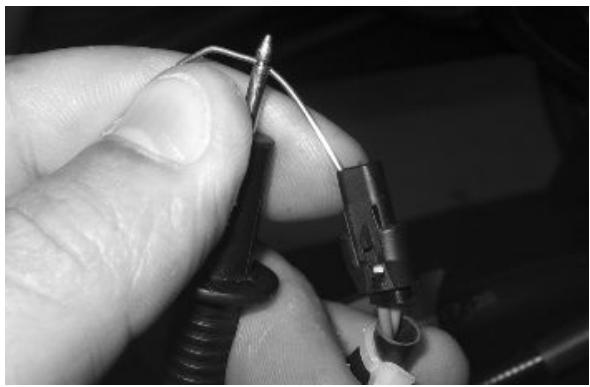

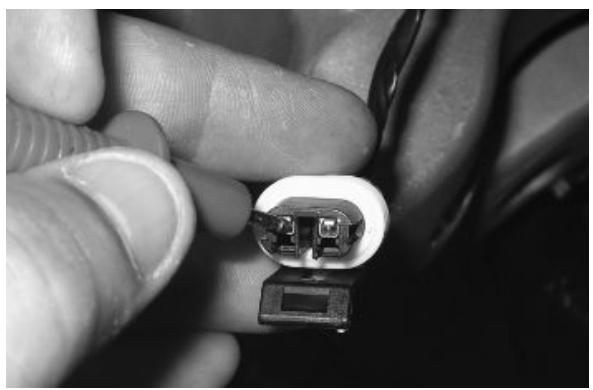

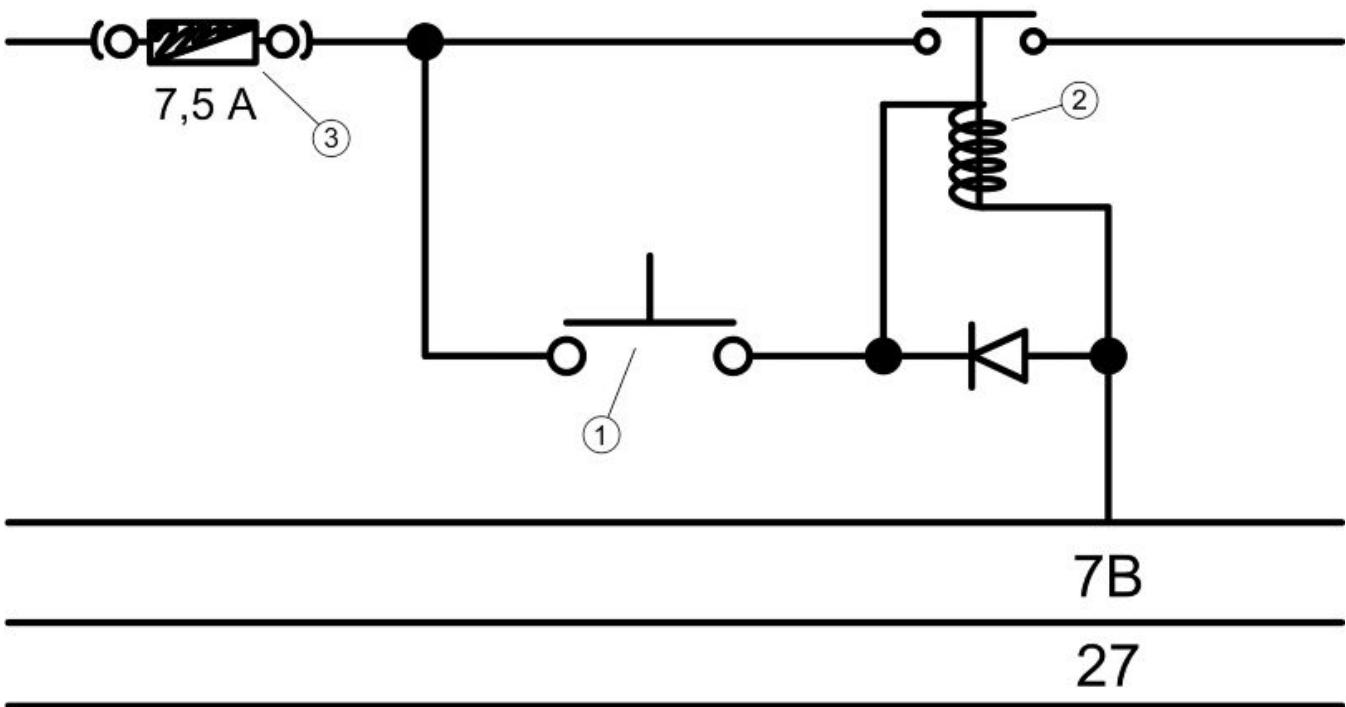

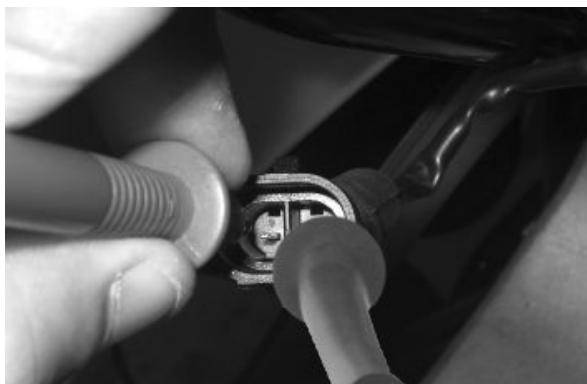

17. Captur de présence pilote

Pour accéder au capteur, ouvrir la selle et déposer la protection.

1. Centrale de commande du stationnement pour y accéder, retirer le contre-tablier.

Allumage

1. BATTERIE 5. FUSIBLE 02 - 20 A 7. FUSIBLE 04 - 15 A 10. CONTACTS DU COMMUTATEUR À CLÉ 14. FUSIBLE 10 - 7,5 A 32. ANTENNE ANTIDÉMARRAGE 35. GROUPE D'INSTRUMENTS 44. CENTRALE DE COMMANDE DU STATIONNEMENT 45. PRISE DIAGNOSTIC 57. INJECTEUR DE CARBURANT 58. BOBINE H. T. 59. RELAIS DES CHARGES D'INJECTION 60. C. D. I. 61. CAPTEUR DE RÉGIME 64. POMPE À CARBURANT 65. CAPTEUR DE TEMPERATURE DU MOTEUR

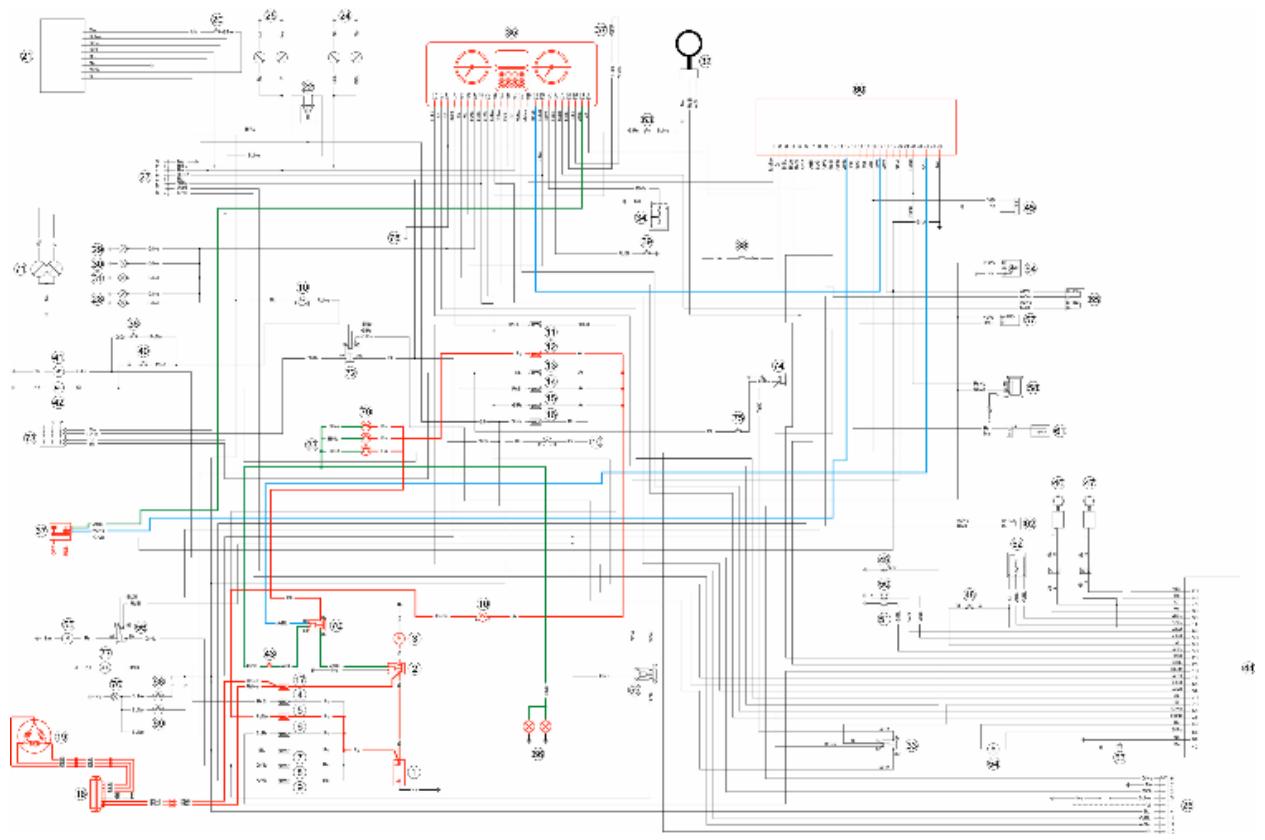

Recharge batterie et démarrage

1. BATTERIE 2. TÉLÉRUPTEUR DE DEMARRAGE 3. DEMARREUR 5. FUSIBLE 02 - 20 A 10. CONTACTS DU COMMUTATEUR A CLÉ 12. FUSIBLE 08 - 10 A 17. FUSIBLE 13 - 30 A 18. RÉGULATEUR DE TENSION 19. VOLANT 23. BOUTONS D'ARRÉT 35. GROUPE D'INSTRUMENTS 43. BOUTON DE DÉMARRAGE 60. C. D. I. 66. AMPOULES STOP 12 V-10 W 67. ARRET MOTEUR 70. TELERUPTEUR D'AUTOISATION DU DEMARRAGE 79. BOUTON DE LA PEDALE DE FREIN

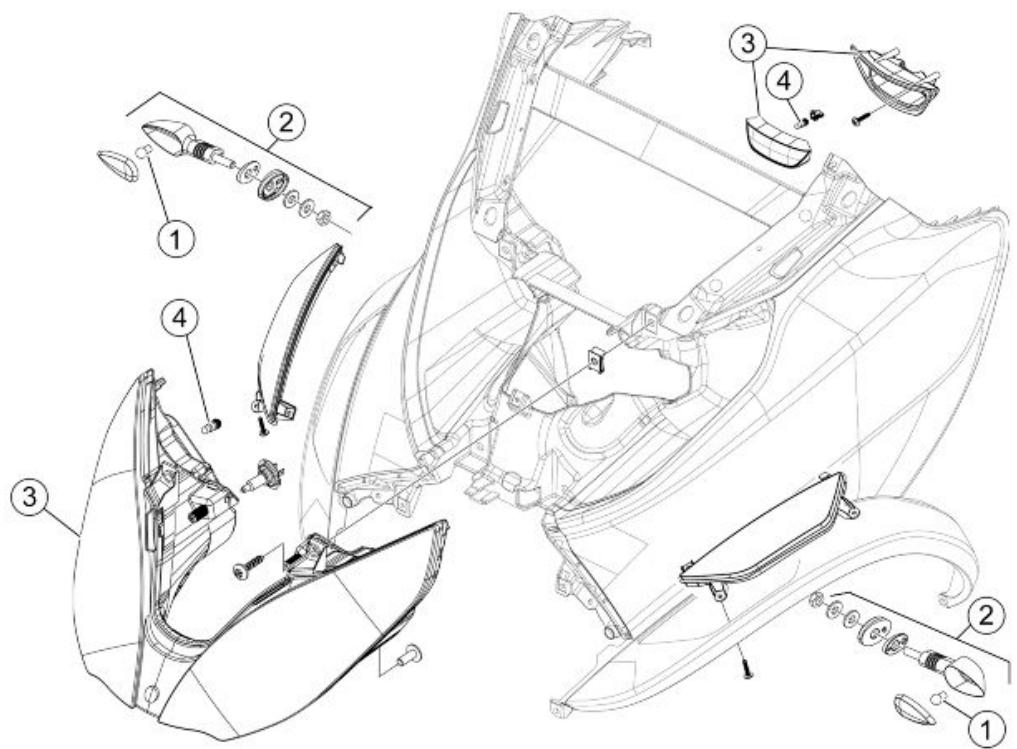

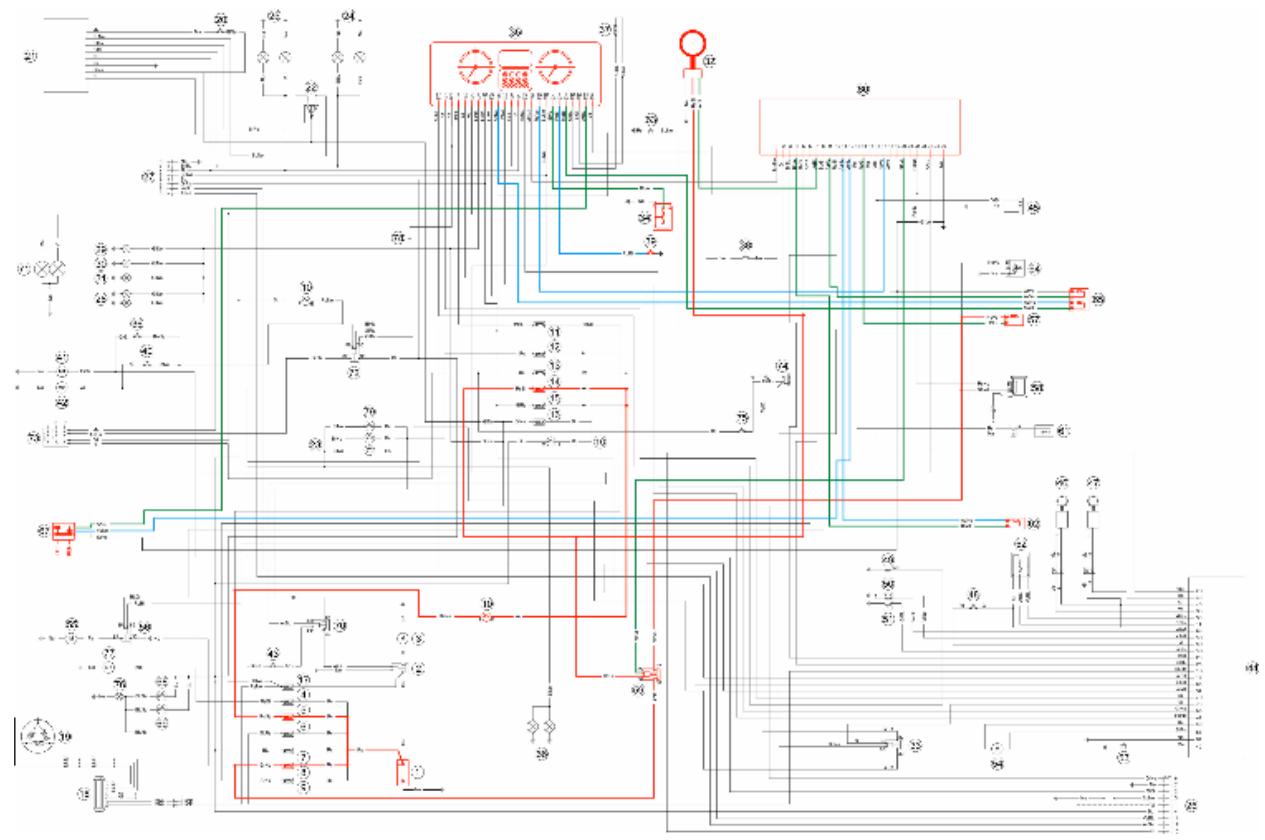

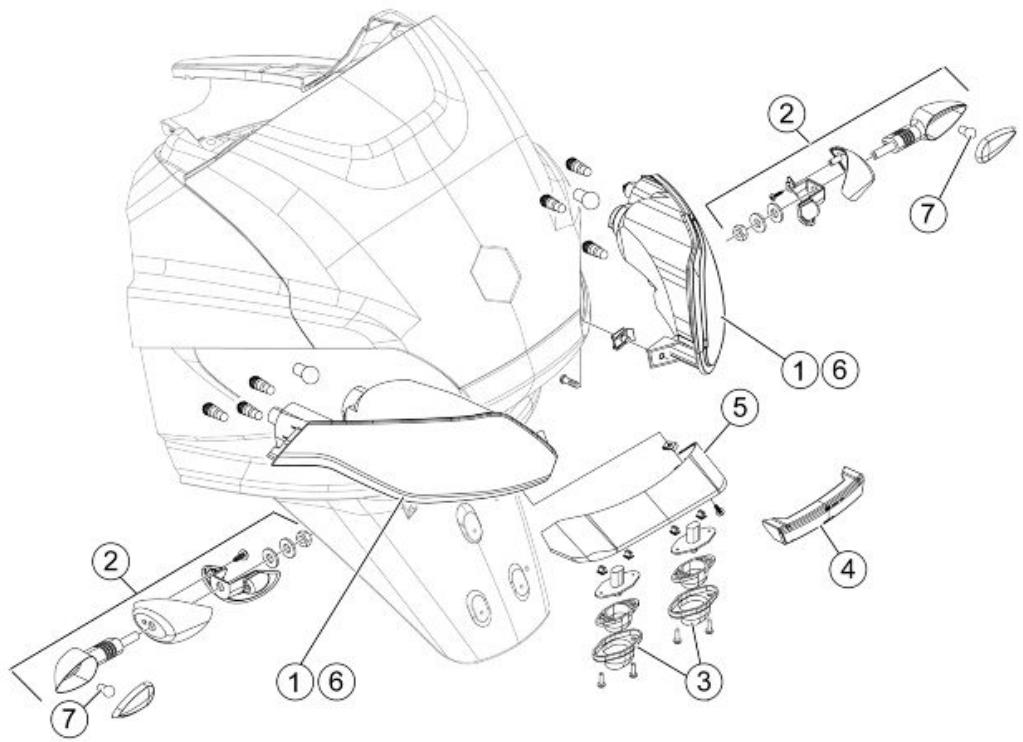

Groupe phares et clignotants

1. BATTERIE 5. FUSIBLE 02 - 20 A 7. FUSIBLE 04 - 15 A 10. CONTACTS DU COMMUTATEUR À CLÉ 14. FUSIBLE 10 - 7,5 A 32. ANTENNE ANTIDÉMARRAGE 34. INDICATEUR DU NIVEAU DE CARBURANT 35. GROUPE D'INSTRUMENTS 39. CAPTEUR DE PRESSION D'HUILE 57. INJECTEUR DE CARBURANT 59. RELAIS DES CHARGES D'INJECTION 60. C. D. I. 62. SONDE LAMBDA 65. CAPTEUR DE TEMPERATURE DU MOTEUR 67. ARRET MOTEUR

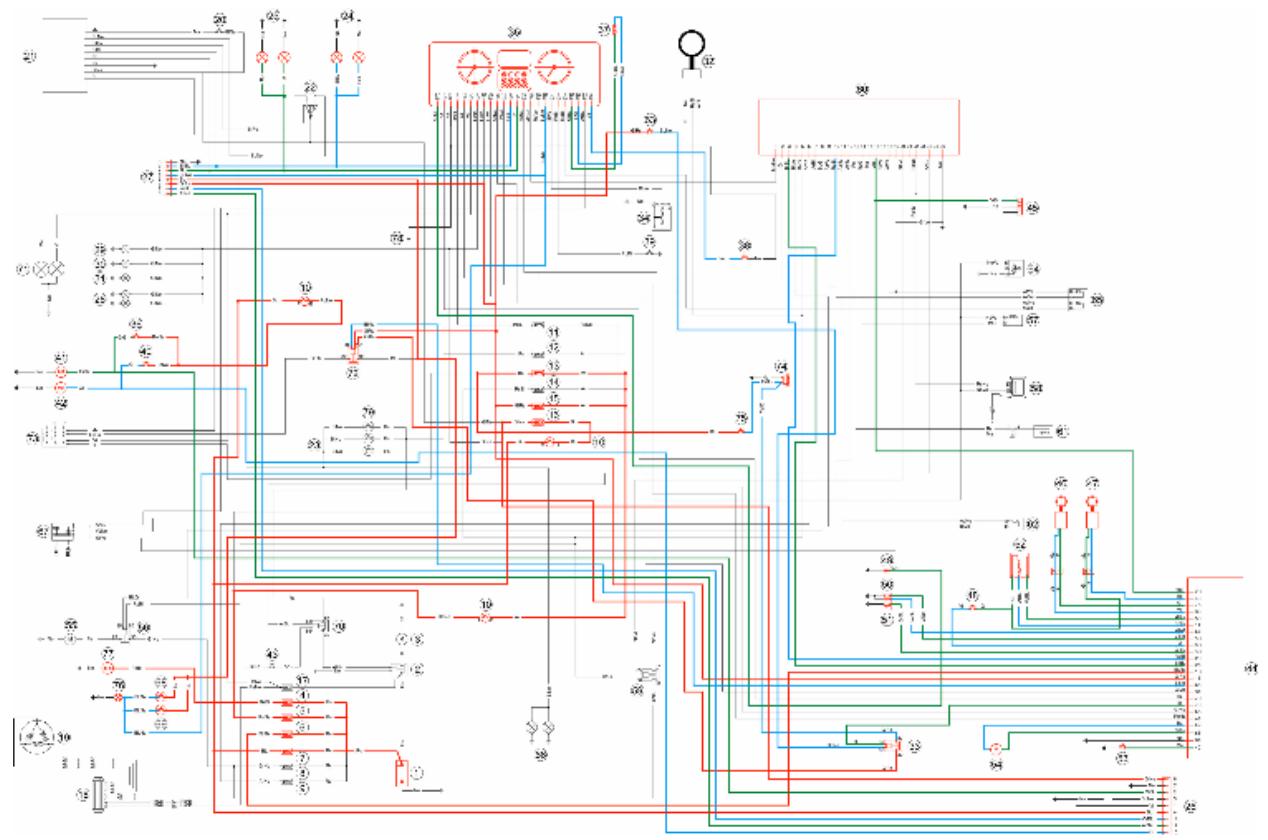

Dispositifs et accessoires

1. BATTERIE 4. FUSIBLE 01 - 15 A 5. FUSIBLE 02 - 20 A 6. FUSIBLE 03 - 20 A 7. FUSIBLE 04 - 15 A 10. CONTACTS DU COMMUTATEUR A CLÉ 13. FUSIBLE 09-7,5 A 15. FUSIBLE 11-7,5 A 16. FUSIBLE 12 - 7,5 A 24. AMPOULES DROITES 12 V-10 W 25. AMPOULES GAUCHES 12 V-10 W 26. PREINSTALLATION POUR RÉCEPTEUR DU DISPOSITIONIF D'OUVERTURE DE LA SELLE 27. PREINSTALLATION ANTIVOL 33. RELAIS DU KLAXON 35. GROUPE D'INSTRUMENTS 36. BOUTON DU DISPOSITIF D'OUVERTURE DE LA SELLE 37. CAPTEUR DE TEMPERATURE AMBIANTE 38. BOUTON MODE

40. BOUTON D'OUVERTURE DU COFFRE 41. ACTIONNEUR DU DISPOSITIF D'OUVERTURE DE LA SELLE 42. ACTIONNEUR DU COFFRE 44. CENTRALE DE COMMANDE DU STATIONNEMENT 46. CAPTEUR DE VITESSE GAUCHE 47. CAPTEUR DE VITESSE DROITE 48. CAPTEUR DE PRÉSENCE DU PILOTE 49. FREIN À MAIN 50. BOUTON DE BLOCAGE 51. BOUTON DE DÉBLOCAGE 52. POTENTIOMÉTRE 53. CAPTEUR DE L'ETRIER DE FREIN 54. MOTORÉDUCTEUR 63. CAPTEUR DE PRESSION DE BLOCAGE/DEBLOCAGE 68. BOUTON D'ÉCLAIRAGE DU COFFRE 69. BOUTON D'ÉCLAIRAGE DE LA SELLE 72. RELAIS DU PROJECTEUR 74. KLAXON 75. BOUTON DU KLAXON 76. AMPOULE D'ÉCLAIRAGE DU COFFRE/DE LA SELLE 77. PRISE 12 V 78. NOEUD DE MASSE C. D. I.

Feux et clignotants

1. BATTERIE 5. FUSIBLE 02 - 20 A 7. FUSIBLE 04 - 15 A 10. CONTACTS DU COMMUTATEUR À CLÉ 12. FUSIBLE 08 - 10 A 13. FUSIBLE 09 - 7,5 A 15. FUSIBLE 11 - 7,5 A 16. FUSIBLE 12 - 7,5 A 20. BOUTON DES FEUX DE DÉTRESSE 21. DISPOSITIF DE COMMANDE DES CLIGNOTANTS ET DES FEUX DE DÉTRESSE 22. COMMUTATEUR DES CLIGNOTANTS 23. BOUTONS D'ARRÊT 24. AMPOULES DROITES 12 V-10 W 25. AMPOULES GAUCHES 12 V-10 W 28. AMPOULES D'ÉCLAIRAGE DE LA PLAQUE 29. FEU DE POSITION AVANT 30. FEU DE POSITION ARRIÈRE GAUCHE 31. FEU DE POSITION ARRIÈRE DROITE

35. GROUPE D'INSTRUMENTS 44. CENTRALE DE COMMANDE DU STATIONNEMENT 66. AMPOULES STOP 12 V-10 W 71. PROJECTEUR AVEC AMPOULE À DEUX FEUX DE 12 V-55 W 72. RELAIS DU PROJECTEUR 73. INVERSEUR DE FEUX 79. BOUTON DE LA PEDALE DE FREIN

Vérifications et contrôles

Cette section est consacrée aux contrôles sur les composants de l'installation électrique.

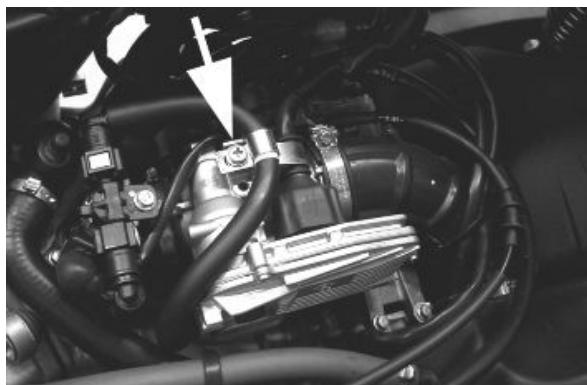

Antivol

Le système d'allumage électronique est géré par la centrale dans laquelle est intégré le système de l'antidémarrage. L'antidémarrage est un système antivol qui permet le fonctionnement du véhicule seulement si celui-ci est démarré au moyen des clés codifiées et reconnues par la centrale. Le code est intégré dans un transpondeur inséré dans le corps de la clé. Cela permet un fonctionnement transparent au conducteur qui ne doit exécuter aucune opération additionnelle à la normale rotation de la clé. Le système antidémarrage est composé des éléments suivants :

• centrale;
• antenne de l'antidémarrage;
• clé Master avec transpondeur incorpore (clé rouge);
• clé de service avec transpondeur incorpore (clé noire);
• bobine H. T.;
• DEL de diagnostic.

La DEL de diagnostic joue également le rôle de clignotement dissuasif. Cette fonction s'active chaque fois que le commutateur à clé est positionné sur "OFF" ou si l'interrupteur d'arrêt d'urgence est commuté sur "OFF". Pour ne pas nuire

à la charge de la batterie, elle reste active pendant 48 heures. Quand le commutateur à clé est sur ON, la fonction de clignotement dissuasif s'interrompt et de suite se produit un clignotement de confirmation du passage sur ON. La durée de ce clignotement varie en fonction de la programmation de la centrale. Si la DEL s'éteint indépendamment de la position du commutateur à clé et/ou le tableau de bord n'est pas initialisé, vérifier :

la présence de tension de batterie ; l'efficacité des fusibles 1, 7, 10 - la présence des alimentations à la centrale, comme spécifique ci-après :

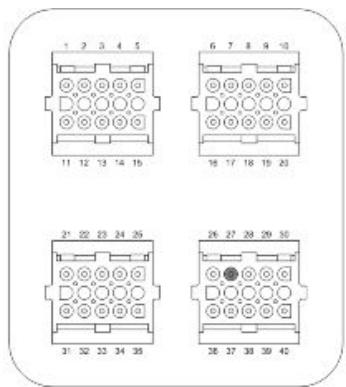

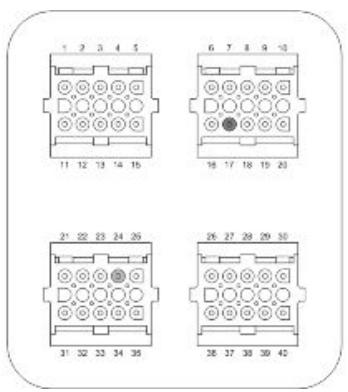

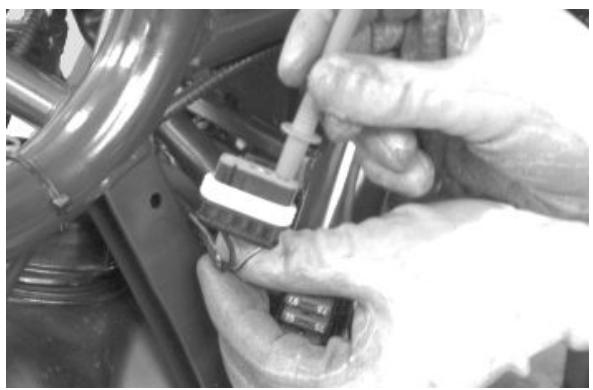

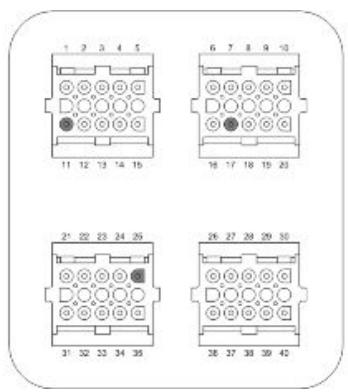

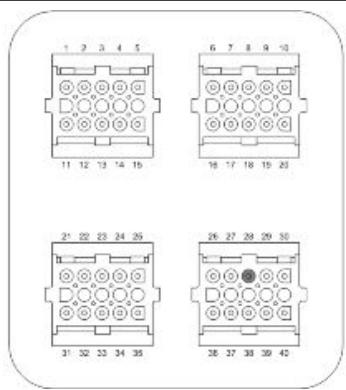

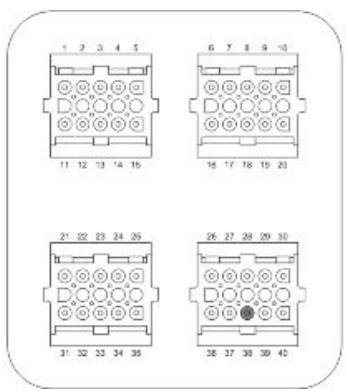

Déposer l'étrier de support du connecteur indiqué sur la photo et débrancher le connecteur de la centrale. Vérifier les conditions suivantes :

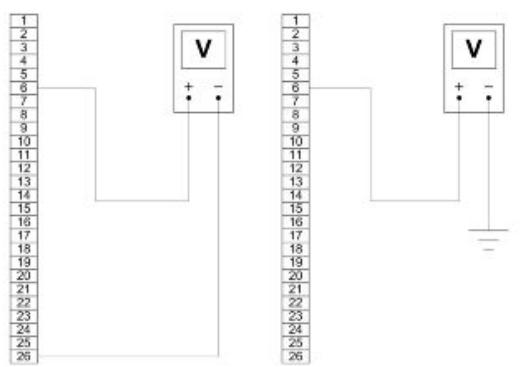

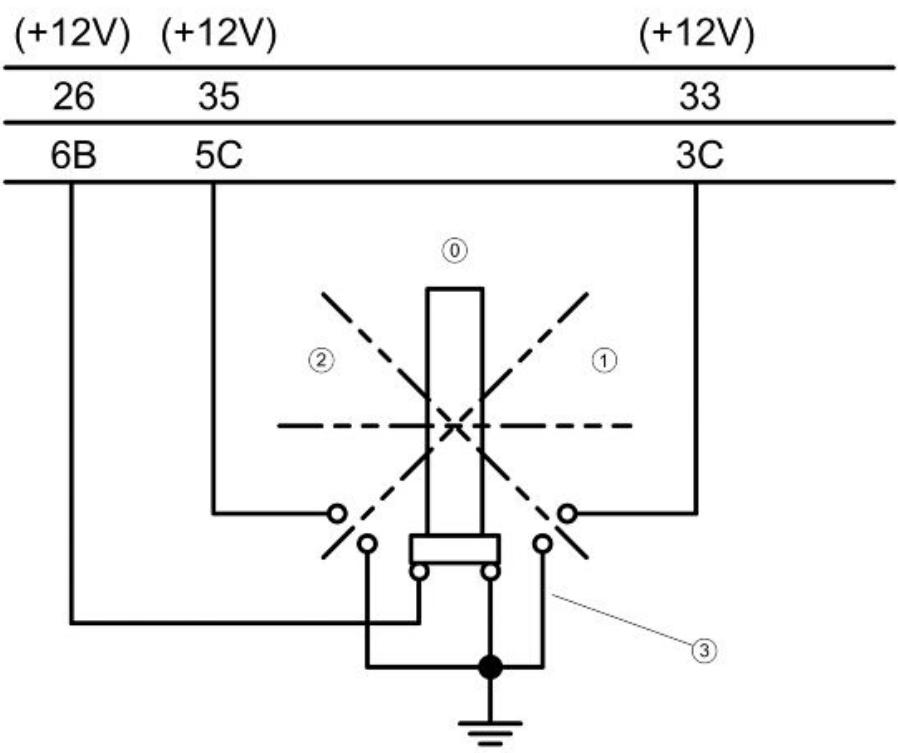

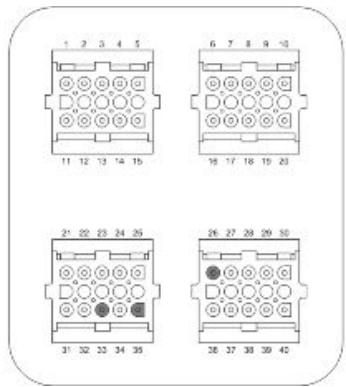

L'interrupteur à clé sur OFF :

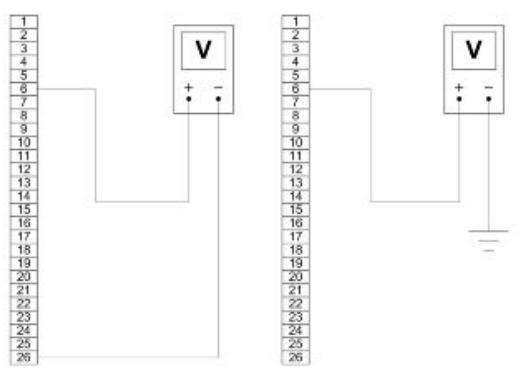

• présence de tension de batterie entre les bornes 6-26 et la borne 6-masse cadre (alimentation fixe). En cas de manque de tension, vérifier l'efficacité du fusible n°1 et le câblage respectif.

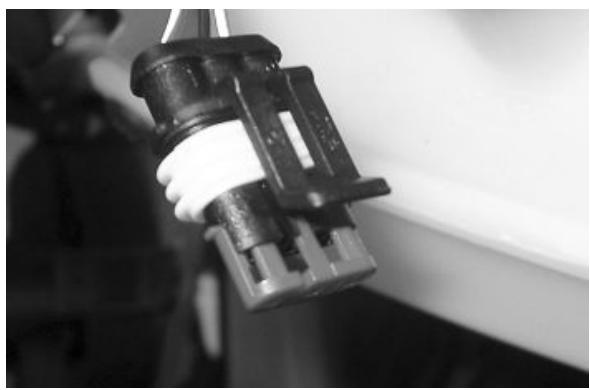

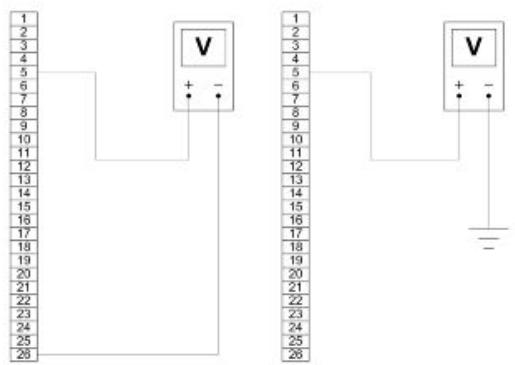

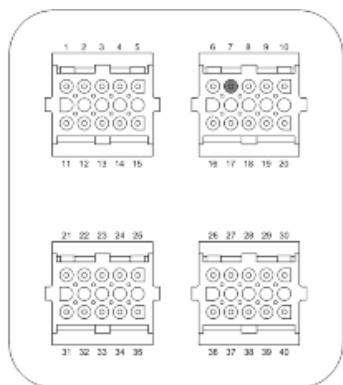

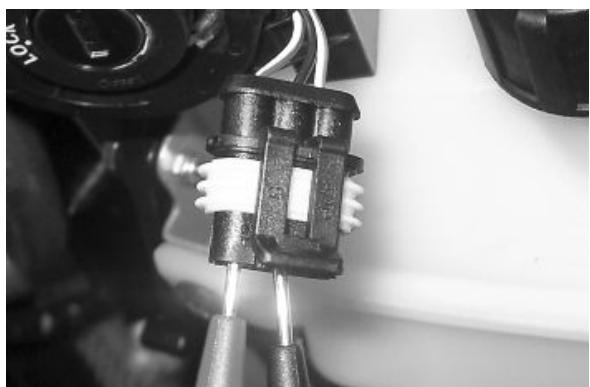

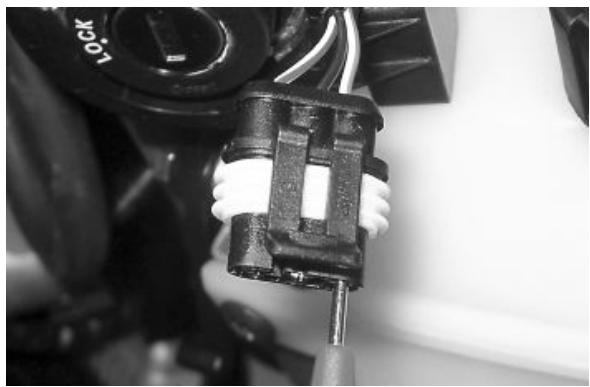

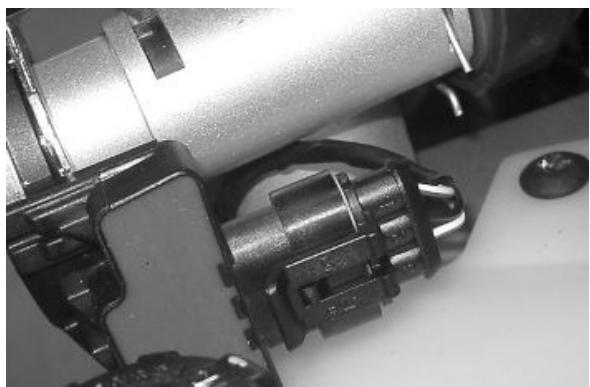

L'interrupteur à clé sur on :

• présence de tension de batterie entre les bornes 5-26 et la borne 5-masse cadre (alimentation sous tableau). En cas de manque de tension, vérifier les contacts du commutateur à clé, l'efficacité du fusible n°10 et câblage respectif.

• Présence de continuité entre les bornes 12-18 avec interrupteur d'arrêt d'urgence sur RUN. En cas de manque de continuité, vérifier les contacts de l'interrupteur.

Si on ne relève pas d'anomalies, remplacer la centrale.

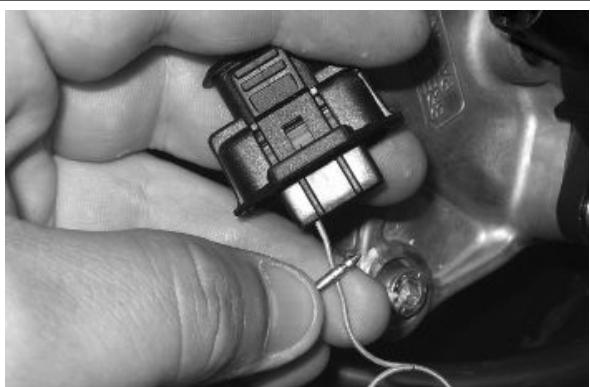

Après avoir déposé le contre-tablier, enlever la connexion électrique de l'antenne comme indiqué sur la photo.

Démonter le support de protection du connecteur.

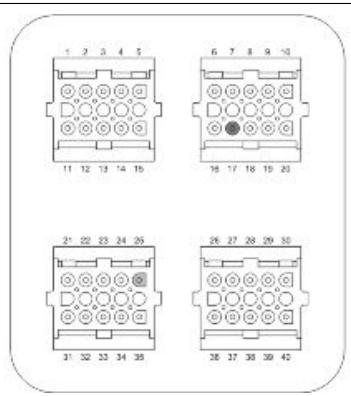

Le commutateur à clé sur ON, vérifier la présence de tension de batterie entre les cables rouge-blanc et noir.

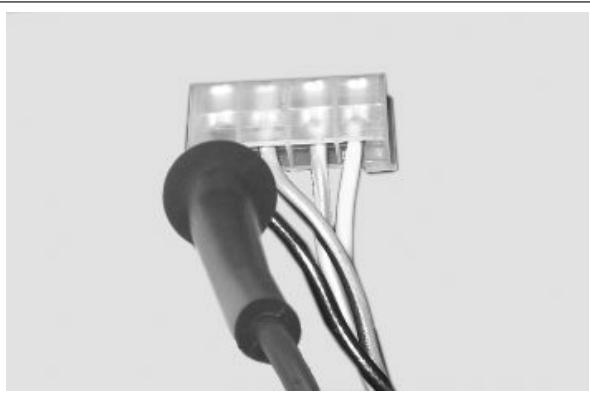

Le connecteur MIU débranché, vérifier la continuité entre le cable orange-blanc et la borne 7 du câblage d'interface.

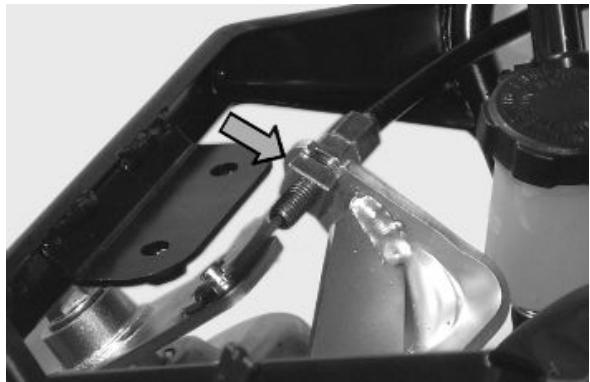

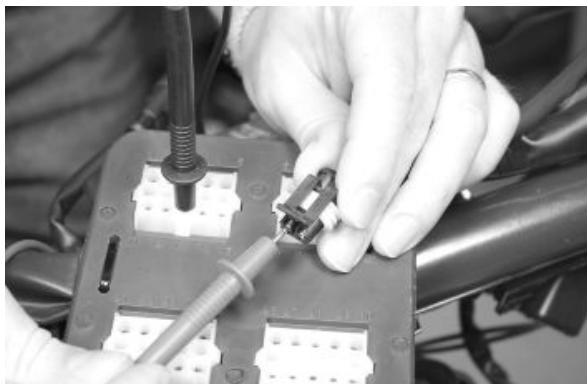

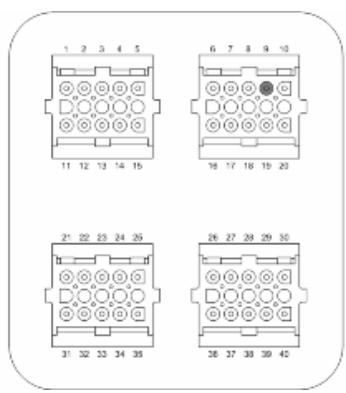

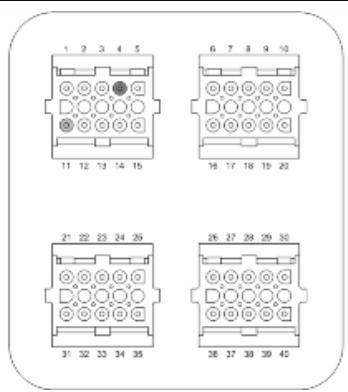

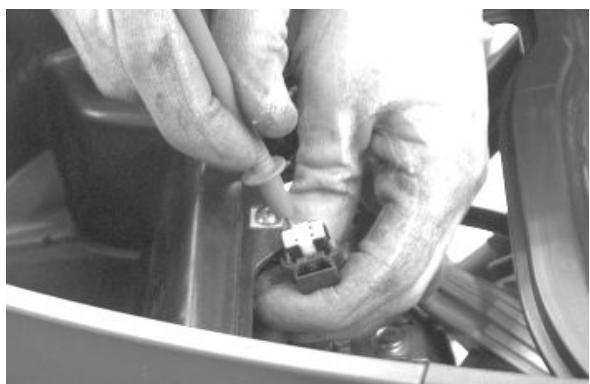

Équipement spécifique

020481Y Câblage d'interface de la centrale

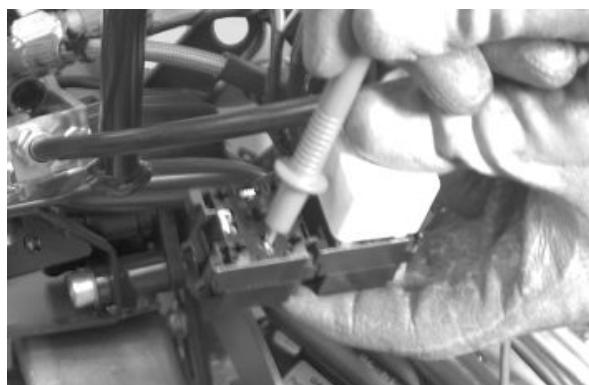

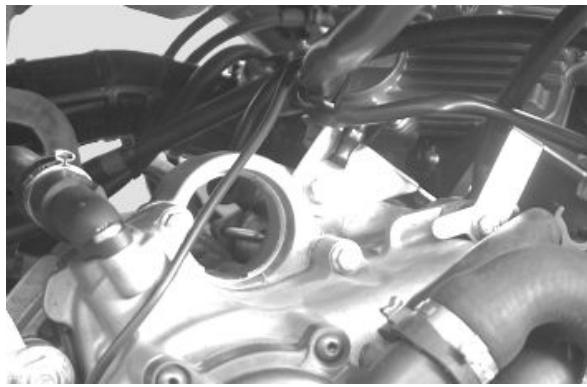

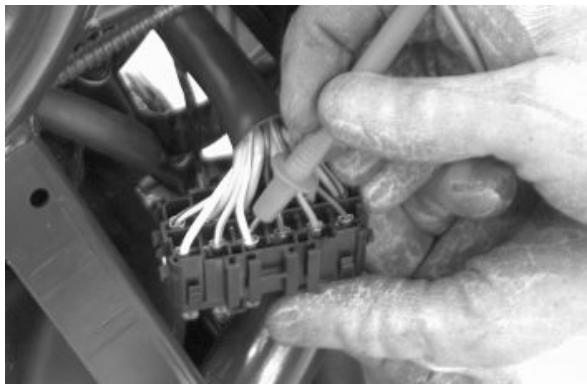

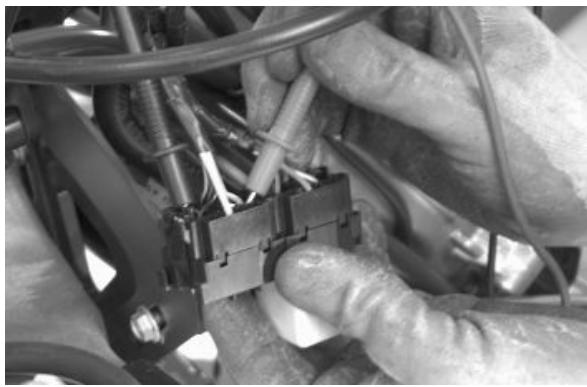

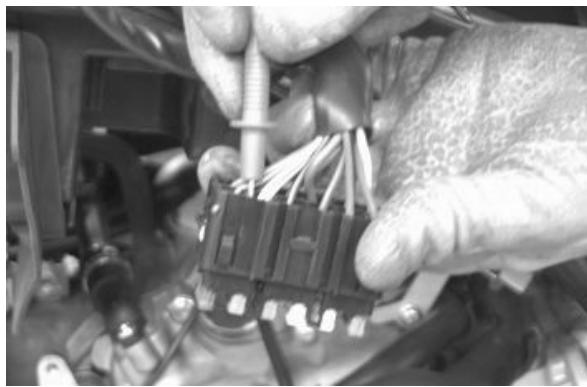

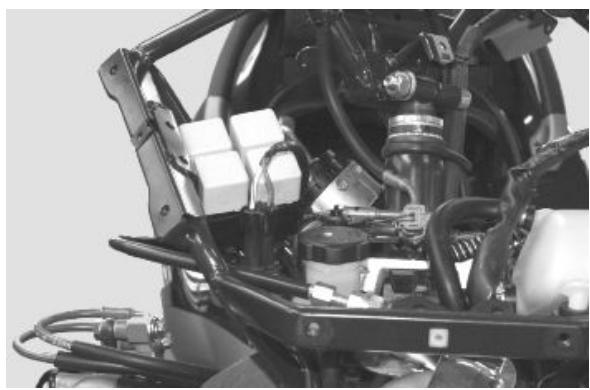

020331Y Multimètre numérique

Installation vierge

Quand le système d'allumage n'est pas codifié, n'importe quelle clé permet le fonctionnement du moteur mais limité à 2000 tr/min. La reconnaissance des clés est possible seule quand la centrale est correctement programmée. La procédure de mémorisation d'une centrale vierge prévoit la reconnaissance de la clé Master en tant que première clé à mémoriser : celle-ci revêt une importance particulière puisqu'elle est la seule clé qui permettra d'effacer et reprogrammer la centrale pour la mémorisation des clés de service. Pour codifier le système, il est nécessaire d'utiliser la clé Master et celle de service comme indiqué ci-dessous :

• Introduire la clé Master, commuter sur ON et maintenir cette position pendant 2 secondes (valeurs limites 1 ÷ 3 secondes).
• Introduire la clé de service en commutant sur ON pendant 2 secondes.
• En disposant de doubles de clés, répéter l'opération avec chaque clé.
• Introduire à nouveau la clé Master en commutant sur ON pendant 2 secondes.

Le temps maximum pour passer d'une clé à l'autre est de 10 secondes.

Un maximum de 7 clés de service est accepté dans la même mémorisation.

Il est indispensable de respecter les délais et la procédure ; en cas contraire, répéter du début. Une fois la programmation du système effectuée, le transpondeur de la clé MASTER et la centrale sont indissociables. En respectant cette association, il sera possible d'effectuer de nouvelles programmations de clés de service en cas de perte, substitution, etc. Toute nouvelle programmation élimine la précédente, donc pour ajouter ou éliminer une clé, il est indispensable de répéter la procédure en utilisant toutes les clés à maintenir en service. S'il se produit une perte de mémoire des clés de

service, il faut absolument vérifier soigneusement le bon état du blindage de l'installation haute tension. Il est always recommended d'utiliser des bougies résistives.

Caractéristiques techniques

Clé MASTER :

CLÉ ROUGE

Clé de service :

CLÉ NOIRE

Codes diagnostics

Le système antidémarrage est testé chaque fois que l'on commute l'interrupteur à clé de « OFF » à « ON ». Durant cette phase de diagnostic, certains états de la centrale peuvent être identifiés et certains codes lumineux peuvent être visualisés. Indépendamment du code transmis, si à la fin du diagnostic la DEL reste éteinte fixe, l'allumage est activé ; si au contraire la DEL reste allumée fixe, l'allumage est inhibé :

1. Centrale vierge - clé présente : un seul clignotement de 2 secondes est visualisé, ensuite la DEL reste éteinte fixe. Il est possible de mémoriser les clés et d'allumer le véhicule mais avec limitation du nombre de tours.
2. Centrale vierge - transpondeur absent ou illisible : la DEL est allumée fixe, aucune opération n'est possible dans ces conditions, y compris la mise en marche du vehicule.

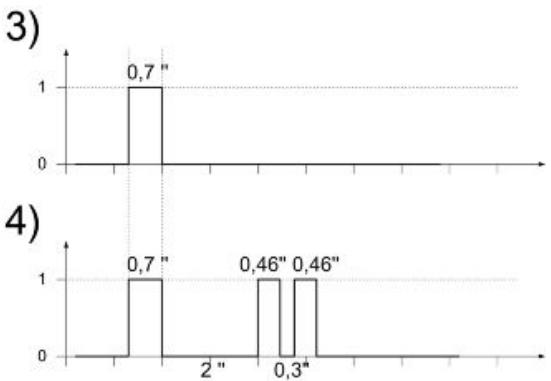

3. Centrale programmée - clé de service présente (conditions normales d'utilisation): un seul clignotement de 0,7 secondes est visualisé, ensuite la DEL reste éteinte fixe. Il est possible demettre en marche le moteur.
4. Centrale programmée - clé Master présente : on peut visualiser un clignotement de 0,7 s suivi de 2 s de DEL éteinte, et ensuite de brefs clignotements de 0,46 s en nombre égal aux clés mémorisées, y compris la clé Master. Après avoir complété le

diagnostic, la DEL reste éteinte fixe. Il est possible de mettre en marche le moteur.

1. Centrale programmée - anomalie relevée : un code lumineux selon l'anomalie relevée est visualisé, après quoi la DEL reste allumée fixe. Il n'est pas possible de mettre en marche le moteur. Les possibles codes transmis sont :

code 1 clignotement code 2 clignotements code 3 clignotements

Code diagnostic à un flash

Le code 1 clignotement signale une installation où aucune ligne sérielle n'est présente ou relevée. Vérifier le câblage de l'antenne antidémarrage et éventuellement la replacer.

Code diagnostic à deux flash

Le code 2 clignotements signale une installation où la centrale ne relève pas le signal du transpondeur. Cela peut dépendre de la défaillance de l'antenne de l'antidémarrage ou du transpondeur. Commuter l'interrupteur sur ON en utilisant plusieurs clés : si le code est répété même avec la clé Master, vérifier le câblage de l'antenne et éventuellement la replacer. Dans le cas contraire, replacer la clé défectueuse et/ou reprogrammer la centrale. Si le problème persiste, replacer la centrale.

Code diagnostic à trois flash

Le code 3 clignotements signale une installation où la centrale ne reconnaît pas la clé. Commuter l'interrupteur sur ON en utilisant plusieurs clés : si le code d'erreur est répété même avec la clé Master, replacer la centrale. Autrement, reprogrammer.

Contrôle des télérupteurs

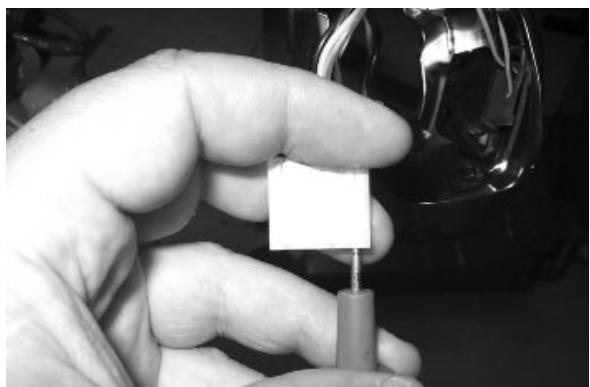

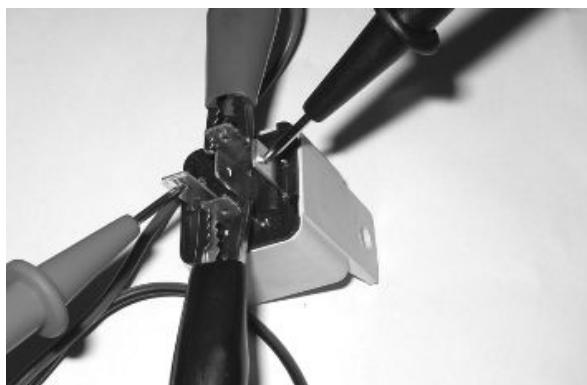

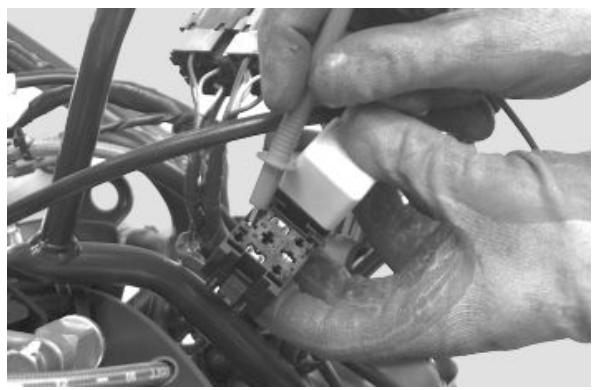

Pour contrôler le fonctionnement d'un télérupteur :

1) Vérifier si, en conditions normales, il n'y a pas continuité entre les bornes 87 et 30. 2) Appliquer une tension de 12 V aux bornes de puissance 86 et 85 du télérupteur. 3) Le télérupteur alimenté, contrôle l'absence de continuité entre les bornes 87 et 30. 4) Si ces conditions ne se vérifient pas, le télérupteur est très certainement endommagé et il est donc nécessaire de le remplacer.

L'installation de recharge prévoit un alternateur triphasé avec volant à aimant permanent.

L'alternateur est directement relié au régulateur de tension.

Ce dernier est à son tour directement branché à la masse et au positif de la batterie en passant par le fusible de protection de 30 A.

L'alternateur triphasé permet une remarquable puissance de recharge et à bas régime on obtient un bon compromis entre la puissance débitée et la stabilité du ralenti.

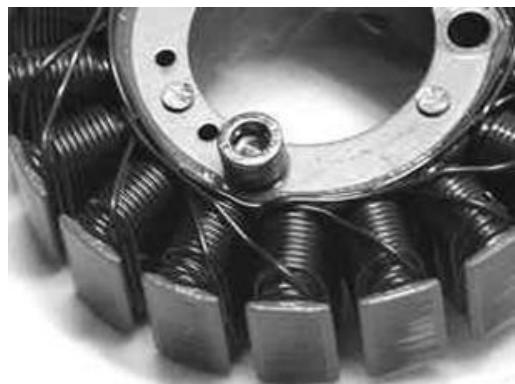

Contrôle stator

Vérification de l'enroulement du stator

AVERTISSEMENT

IL EST POSSIBLE DE RÉALISER CETTE VÉRIFICATION LORSQUE LE STATOR EST RÉGULIÈREMENT INSTALLÉ.

1) Retirer le carénage latéral droit.

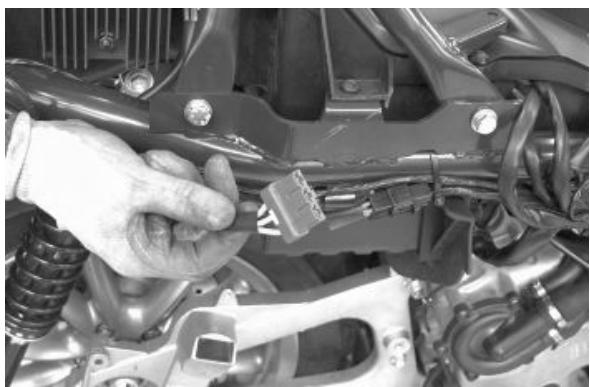

2) Débrancher le connecteur entre le stator et le régulateur avec les trois câbles jaunes comme indiqué sur la photo. 3) Mesurer la résistance entre chacune des bornes jaunes et les deux autres.

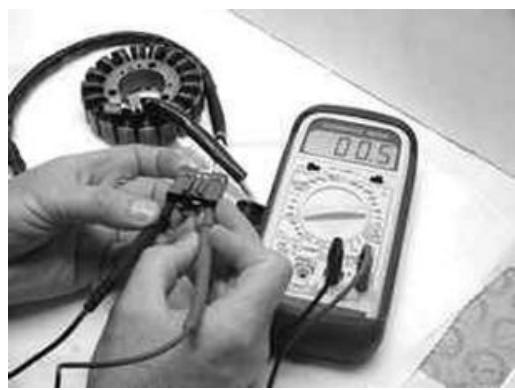

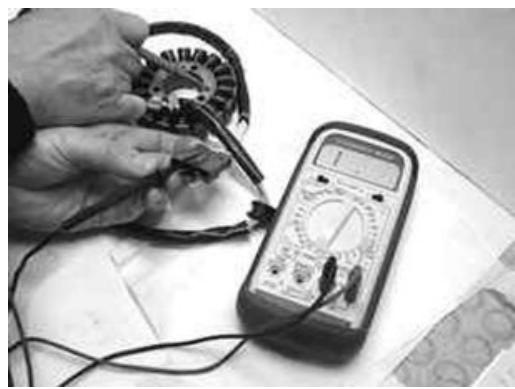

Caractéristiques électroniques

Résistance :

$$ 0, 2 \div 1 \Omega $$

4) Vérifier la présence d'isolation entre chaque cable jaune et la masse. 5) Si des valeurs incorrects sont relevées, remplacer le stator.

Recherche de dispersions eventuelles

1) Accéder à la batterie en déposant le couvercle respectif sous la selle. 2) Vérifier si la batterie ne présente aucune perte de liquide avant de vérifier le voltage en sortie. 3) Tourner la clé de démarriage en position OFF, relier les bornes du testeur entre le pôle négatif (-) de la batterie et le câble noir et seulement après avoir séparé le câble noir du pôle négatif (-) batterie. 4) Avec la clé de démarrage toujours sur OFF, la lecture relevante de l'ampèremètre doit être ≤ 0,5 mA.

Contrôle du voltage de charge

AVERTISSEMENT

Avant d'exécuter le controle, vérifier le BON état de la batterie.

1) Positionner le véhicule sur la béquille centrale. 2) Avec la batterie correctement reliée au circuit, positionner les bornes du testeur entre les pôles de la batterie. 3) Mettre en marche le moteur, augmenter les tours du moteur et en même temps mesurer la tension.

Vérification du courant maximal fourni

• Avec le moteur éteint, le tableau de bord sur « ON » et les deux allumés, laisser que la tension de batterie s'arrête à 12 V.

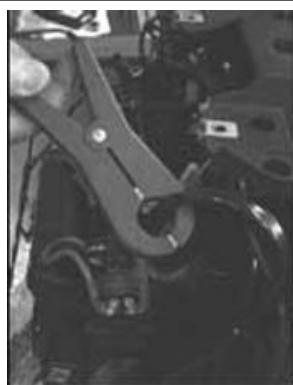

• Relier une pince ampèremétrique aux 2 positifs de recharge en sortie du régulateur.
• Mettre en marche le moteur et le porter à un régime élevé en effectuant en même temps la lecture sur la pince.

Si la batterie fonctionne correctement, on doit relever une valeur de : > 20 A

RÉGULATEUR DE TENSION / REDRESSEUR

Caracteristique	Description/valeur
Type	Transistorisé non régliable triphasé
Voltage	14 ÷ 15 V à 5 000 tr/min avec feuels éteints

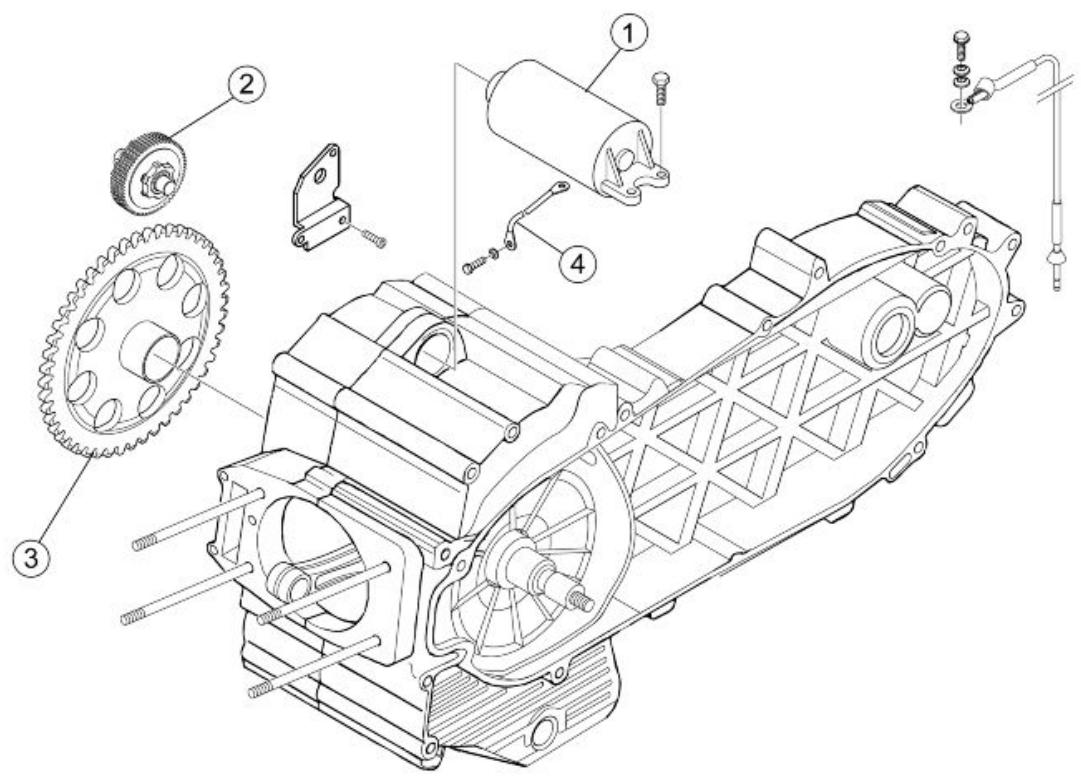

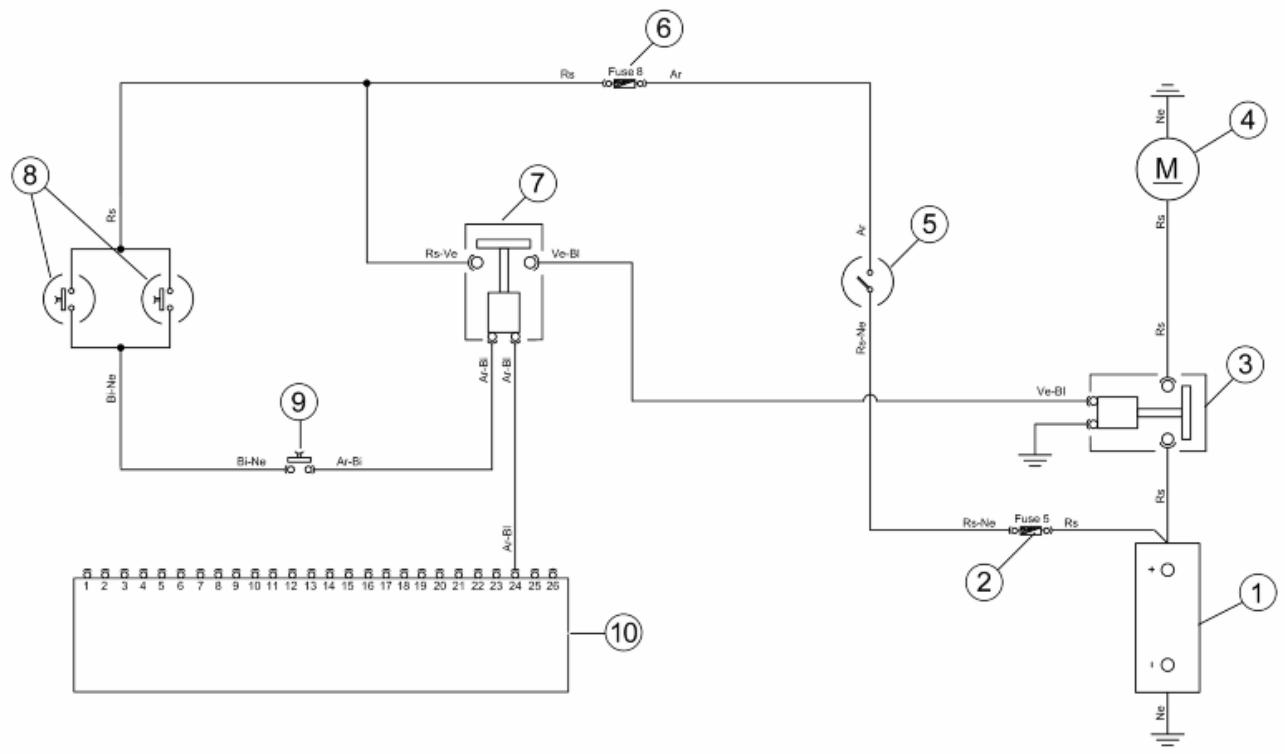

Contrôle moteur du démarreur

1. Batterie
2. Fusible n°5
3. Télécommande de démarrage
4. Demarreur
5. Contacts du commutateur à clé
6. Fusible n°8
7. Télécommande de consentement au démarrage
8. Boutons d'arrêt
9. Bouton de démarriage
10. Centrale électronique d'injection

Tous les ESSAIS de continuité doivent être effectués lorsque les connecteurs correspondants sont débranchés.

1) Contrôler les fusibles n°5 et n°8, les contacts du commutateur à clé, les boutons de stop et le bouton de démarrage. 2) Contrôler le télérupteur de consentement au démarrage et le télérupteur de démarrage.

3) Vérifier la continuité des câblages suivants : - câble rouge-noir entre la boîte à fusibles (fuseible n°5) et le commutateur à clé. - câble orange entre le commutateur à clé et la boîte à fusibles (fusible n°8). - câble rouge entre la boîte à fusibles (fusible n°8), les boutons de stop et le télérupteur de consentement au démarrage. - câble blanc-noir entre les boutons de stop et le bouton de démarrage et câble orange-blanc entre le bouton de démarrage et le télérupteur de consentement au démarrage. - câble orange-bleu entre le télérupteur de consentement au démarrage et la centrale (broche 24). - câble vert-bleu entre le télérupteur de consentement au démarrage et le télérupteur de démarrage. - câble rouge entre la batterie et le télérupteur de démarrage, et entre ce dernier et le démarreur. 4) Vérifier le branchement à la masse du télérupteur de démarrage et du démarreur (câbles noirs).

Contrôle avertisseur sonore

1. Batterie
2. Fusible n°5
3. Contacts du commutateur à clé
4. Fusible n°9
5. Bouton du klaxon
6. Klaxon

AVERTISSEMENT

Tous les ESSAIS de continuité doivent être effectués lorsque les connecteurs correspondants sont débranchés.

1) Contrôler les fusibles n° 5 et n° 9, les contacts du commutateur à clé et le bouton du klaxon. 2) Vérifier la continuité des câblages suivants :

• cable rouge-noir entre la boîte à fusibles (fusible n°5) et le commutateur à clé.
• cable orange entre le commutateur à clé et la boîte à fusibles (fusible n°9).
• cable bleu entre la boîte à fusibles (fusible n°9) et le bouton du klaxon.
• câble jaune-rose entre le bouton du klaxon et le klaxon. 3) Vérifier le branchement à la masse du klaxon (câble noir).

1. Batterie
2. Fusible n°3
3. Contacts du commutateur à clé
4. Fusible n°12
5. Commutateur des clignotants
6. Bouton des feux de détresse 7. Dispositif de commande des clignotants avec deux de détresse
7. Ampoule pour clignotant arrière droit
8. Ampoule pour clignotant avant droit
9. Ampoule pour clignotant avant gauche
10. Ampoule pour clignotant arrière gauche

Tous les ESSAIS de continuité doivent être effectués lorsque les connecteurs correspondants sont débranchés.

1) Contrôler l'efficacité des ampoules. 2) Contrôler les fusibles n° 3 et n° 12. 3) Contrôler les contacts du commutateur à clé, du commutateur des clignotants et du bouton des feux de détresse. 4) Vérifier la présence de tension avec le commutateur à clé sur « ON » :

• entre le cable blanc-rose du dispositif de commande des clignotants et la masse, avec le commutateur des clignotants actionné à gauche.
• entre le cable bleu-noir du dispositif de commande des clignotants et la masse, avec le commutateur des clignotants actionné à droite.
• entre le cable marron du dispositif de commande des clignotants et la masse, avec le bouton des feuves de détresse pressé.

5) En cas d'absence de tension, vérifier la continuité du câblage correspondant. 6) Contrôler l'alimentation du dispositif de commande des clignotants en vérifiant la présence de tension :

• entre le câble bleu et le câble noir.
• entre le cable jaune-noir et le cable noir, avec le commutateur à clé sur « ON ». 7) En cas d'absence de tension, vérifier la continuité des câblages. 8) Vérifier la continuité des câblages qui branchent les ampoules au dispositif de commande des clignotants (câbles blanc-bleu et rose). 9) Vérifier le branchement à la masse des ampoules.

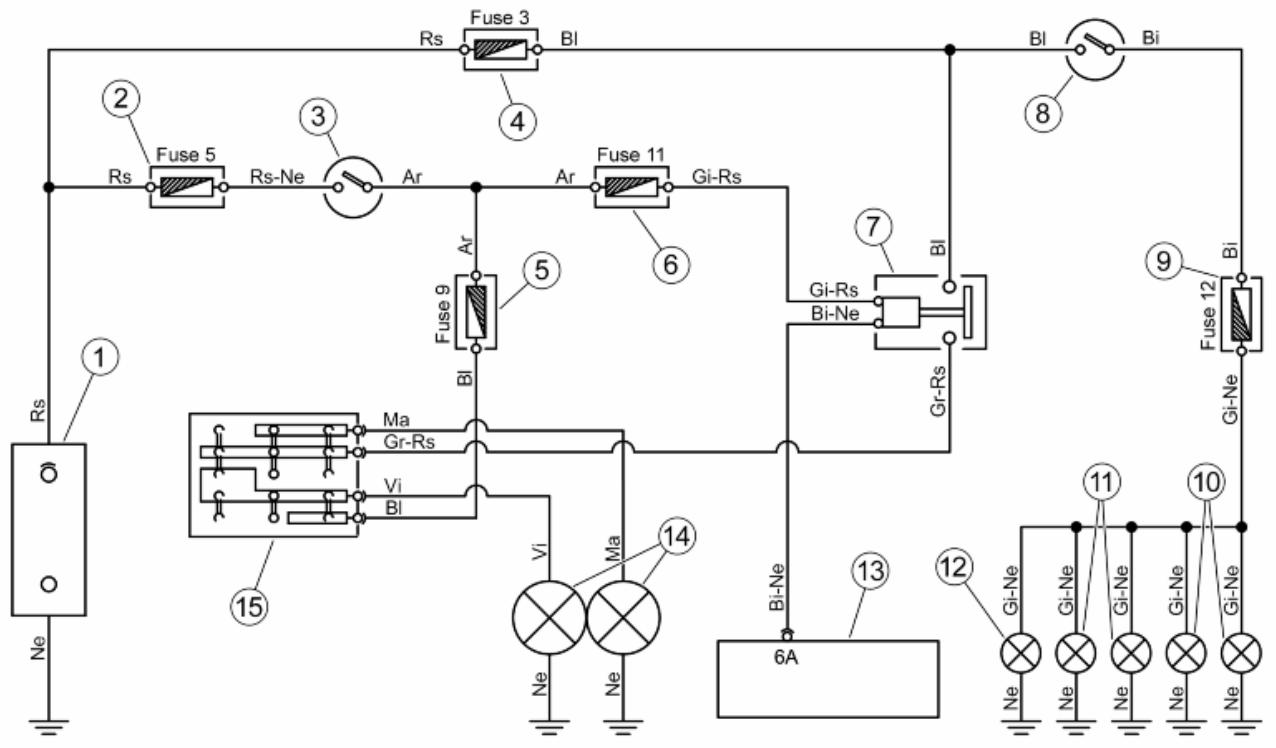

Liste des ampoules

1. Batterie
2. Fusible n°5
3. Contacts du commutateur à clé
4. Fusible n°3
5. Fusible n°9
6. Fusible n° 11
7. Télécommande du projecteur
8. Contacts du commutateur à clé
9. Fusible n°12
10. Ampoules du feu de position arrêté
11. Ampoules de l'éclairage de la plaque d'immatriculation
12. Ampoule du feu de position avant
13. Centrale de commande du stationnement
14. Projecteur avec ampoule à deux
15. Inverseur de feux

Avertissement

TOUS LES ESSAIS DE CONTINUITÉ DOIVENT ÉTRE EFFECTUÉS LORSQUE LES CONNECTEURS CORRESPONDANTS SONT DÉBRANCHÉS.

CONTRÔLE DE LA LIGNE DES FEUX DE POSITION

1) Contrôler l'efficacité des ampoules.

2) Contrôler les fusibles n° 3 et n° 12. 3) Contrôler les contacts du commutateur à clé. 4) Vérifier la présence de tension entre le cable jaune-noir du fusible n° 12 et la masse, en cas d'absence de tension, vérifier la continuité des câblages. 5) Vérifier la continuité des câblages des ampoules avec le fusible n° 12 (câbles jaune-noir). 6) Vérifier le branchement à la masse des ampoules.

Contrôle de la ligne des FEUX de ROUTE et de croisement.

1) Contrôler l'efficacité des ampoules. 2) Contrôler les fusibles n° 3, 5, 9 et 11. 3) Contrôler les contacts du commutateur à clé. 4) Vérifier la présence de tension :

• entre le cable bleu du télérupteur du projecteur et la masse.
• entre le cable jaune-rouge du télérupteur du projecteur et la masse, avec le commutateur à clé sur « ON ».
• entre le cable bleu de l'inverseur de deux et la masse, avec le commutateur à clé sur « ON ». 5) En cas d'absence de tension, vérifier la continuité des câblages correspondants. 6) Contrôler le télérupteur du projecteur et les contacts de l'inverseur de deux. 7) Vérifier la continuité de :
• cable blanc-noir entre la centrale de commande du stationnement (broche 6A) et le télérupteur du projecteur.
• câble gris-rouge entre le télérupteur du projecteur et l'inverseur de feu.
• câblages entre le projecteur et l'inverseur de feu (câble marron et câble violet). 8) Vérifier le branchement à la masse des ampoules.

TABLEAU DES AMPOULES

1	Ampoule du feu de croisement	Description/valeur
		Type : HALOGÉNE (H1).Puisance : 12 V - 55 W.Quantité : 1
2	Ampoule du feu de route	Type : HALOGÉNE (H1).Puisance : 12 V - 55 W.Quantité : 1
3	Ampoule d'éclairage du compartment sous la selle	Type : NAVETTEPuisance : 12 V - 5 W.Quantité : 1
4	Ampoule des clignotants arrêté	Type : à incandescence (BAU 15S).Puisance : 12 V - 10 W.Quantité : 1 D + 1 G
5	Ampoule du feu de position arrêté	Type : à incandescence (W2,1 x 9,5d).Puisance : 12 V - 5 W.Quantité : 1 D + 1 G
6	Ampoule du feu stop	Type : à incandescence (BAU 15S).Puisance : 12 V - 10 W.Quantité : 2
7	Ampoule d'éclairage de la plaque d'immatriculation	Type : à incandescence.Puisance :12 V - 5 W.Quantité :2
8	Ampoule des clignotants avant	Type : à incandescence (BAU 15S).Puisance : 12 V - 10 W
	Caracteristique	Description/ Valeur
		Quantité : 1 D + 1 G
9	Ampoule du feu de position avant	Type : à incandescence (W2,1x9,5d).Puisance : 12 V - 5 WQuantité : 1
10	Ampoule d'éclairage du tableau de bord	Type : à incandescence.Puisance :12 V - 2 WQuantité :4

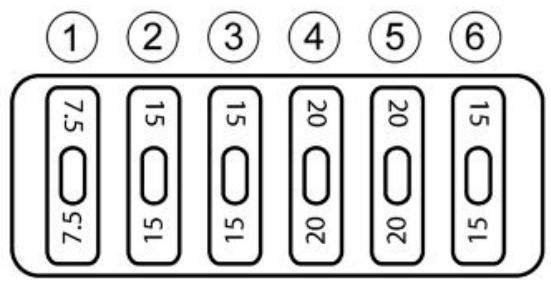

Fusions

L'installation électrique est dotée de douze fuses bles qui protègent les différents circuits de l'installation répartis dans deux boîtiers porte-fusibles. L'un est situé à l'intérieur du porte-batterie « A», l'autre se trouve à l'intérieur du repose-pied « B » sur le côté droit, accessibles tous les deux en agissant sur la vis « C » et en déposant le couvercle en plastique. Le tableau reporte la position et les caractéristiques des fuses bles du véhicule.

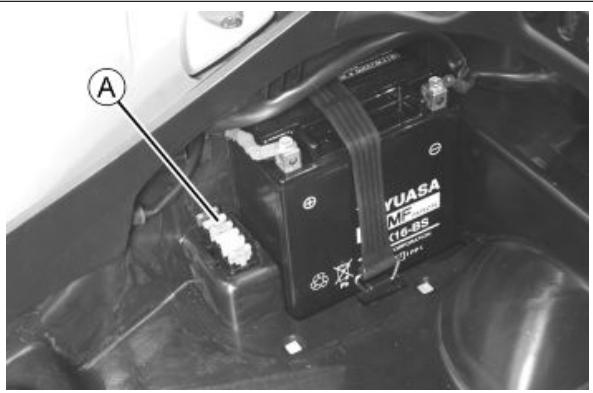

Attention

AVANT DE REMPLACER LE FUSIBLE INTERROMPU, IDENTIFIER ET ÉLIMINER LA PANNE QUI EN A PROVOQUE L'INTERRUPTION. NE JAMAIS TENTER DE REMPLACER UN FUSIBLE EN UTILISANT UN MATÉRIAU DIFFÉRENT (PAR EXAMPLE, UN MORCEAU DE FIL ÉLECTRIQUE).

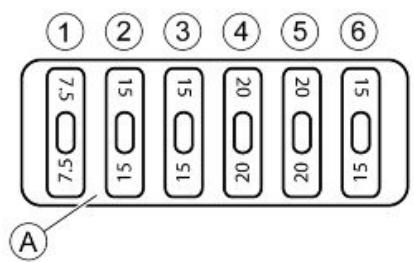

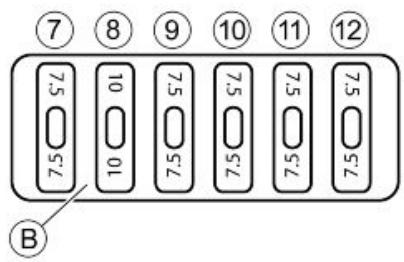

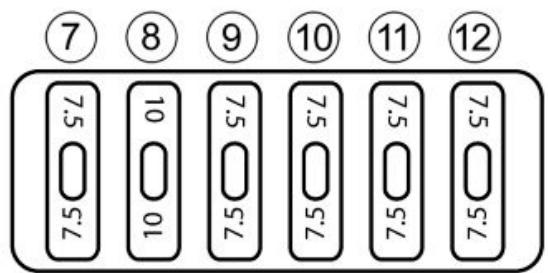

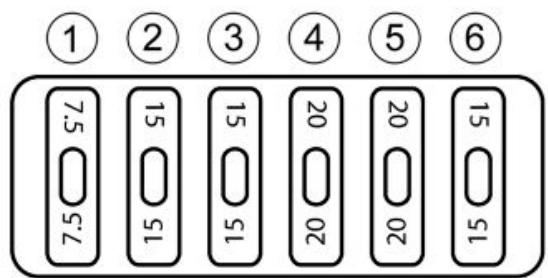

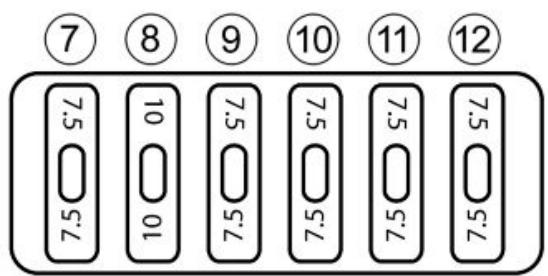

TABLEAU DES FUSIBLES

1	Fusible n° 1	Capacité : 7,5 A Circuits protégés : alimentation par batterie de la centrale d'injection.
2	Fusible n° 2	Capacité : 15 A Circuits protégés : alimentation par batterie des charges d'injection et de l'électroventilateur.
3	Fusible n° 3	Capacité : 15 A Circuits protégés : alimentation par batterie du récep-teur du dispositif d'ouverture de la selle, de l'éclairage du coffre, du projecteur, du dispositif de commande des cli-gnotants et de la préinstallation antivol. Alimentation par clé de contact du fusible n° 12, de l'ou-verteure de la selle et du coffre.
4	Fusible n° 4	Capacité : 20 A Circuits protégés : alimentation par batterie de la centrale de commande du stationnement.
5	Fusible n° 5	Capacité : 20 A Circuits protégés : alimentation par batterie du fusible n° 7, alimentation par clé de contact des fusibles n° 8 - n° 9 - n° 10 - n° 11.
6	Fusible n° 6	Capacité : 15 A Circuits protégés : prise B.T.
7	Fusible n° 7	Capacité : 7,5 A Circuits protégés : alimentation par batterie du tableau de bord.
8	Fusible n° 8	Capacité : 10 A Circuits protégés : alimentation par clé de contact des feuys stop, de l'autorisation au démarrage et du démar-rage.
9	Fusible n° 9	Capacité : 7,5 A Circuits protégés : alimentation par clé de contact de l'appeal de phares et du klaxon.
10	Fusible n° 10	Capacité : 7,5 A Circuits protégés : alimentation par clé de contact de la centrale d'injection, de l'antennne de l'antidémarrage,
	Caracteristique	Description/valeur
		du télérupteur de l'électroventilateur et du télérupteur des charges d'injection.
11	Fusible n° 11	Capacité : 7,5 A Circuits protégés : alimentation par clé de contact de la centrale de commande du stationnement, de la pré-installation antivol, du tableau de bord, du télérupteur du projecteur et du télérupteur du klaxon.
12	Fusible n° 12	Capacité : 7,5 A Circuits protégés : alimentation par clé de contact du dispositif de commande des clignotants, du dispositif d'ouverture de la selle, des faux de position et de l'éclai-rage du tableau de bord.

Tableau de bord

A = DEL antidémarrage / antivol

B = Compteur de vitesse à double échelle (km/h et mi/h)

C = Bouton CLOCK

D = Afficheur numérique

E = Voyant du système de blocage de la suspension avant (si prévu)

F = Bouton SET

G = Compteur-tours

H = Indicateur du niveau de carburant

I = Voyant de lumière du coffre à casque allumée

L = Voyant de gestion du moteur et de signalisation des anomalies de l'injection

M = Voyant de réserve du carburant

N = Voyant d'arrêt du moteur

O = Voyant de clignotants P = Voyant de pression d'huile insuffisante Q = Voyant de panne du système de blocage de la suspension avant (si prévu) R = Voyant de frein de stationnement actionné S = Voyant des feux de route

A = Indicateur du compteur kilométrique total B = Indicateur d'entretien « BELT » C = Indicateur d'entretien « SERVICE » D = Indicateur de la température du liquide de refroidissement du moteur E = Indicateur du compteur kilométrique partiel (A- B) et de la température ambiant(e) (sélectionnables avec la touche Mode) F = Indicateur HEURE-DATE G = Indicateur de la réserve de carburant H = Indicateur du compteur kilométrique partiel

(B)

I = Indicateur du compteur kilométrique partiel (A) L = Indicateur des kilomètres - milles

Batterie hermétique

Si le véhicule possède une batterie hermétique, l'entretien est limité au contrôle de l'état de charge et, si nécessaire, à une éventuelle recharge.

Ces opérations doivent être effectuées en phase de pré-livraison du véhicule et tous les 6 mois de stockage à circuit ouvert.

Par conséquent, outre la pré-livraison, il est nécessaire de contrôler la charge et éventuellement recharger avant le stockage du véhicule et successivement tous les 6 mois.

1) Vérification de la tension

Avant d'installer la batterie sur le véhicule, vérifier la tension à circuit ouvert à l'aide d'un testeur normal.

• Si la tension est supérieure à 12,60 V, la batterie peut être installée sans aucune recharge de rafraîchissement. Si la tension est inférieure à 12,60 V, il faut un chargement pour rafraîchir la batterie comme expliqué au point 2).

2) Modalités avec charge de batterie à tension constante

• Charge à tension constante égale à 14,40 ÷ 14,70 V
• Courant initial de charge égal à 0,3 ÷ 0,5 × Capacité nominale
• Durée de la charge :

Conseillée 10 ÷ 12 h

Minimum 6 h

Maximum 24 h

3) Modalité avec charge de batterie à la tension constante

• Courant initial de charge égal à 1/10 de la capacité nominale
• Durée de la charge : 5 h au maximum.

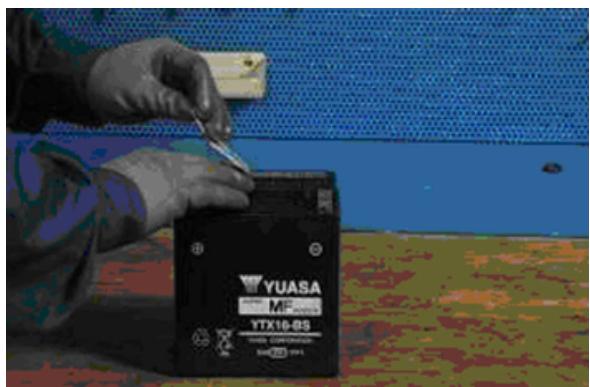

Préparation de la batterie

Disposer la batterie sur une surface plate. Enlever la pellicule adhésive qui recouvre les cellules et procéder le plus vite possible aux phases qui suivent.

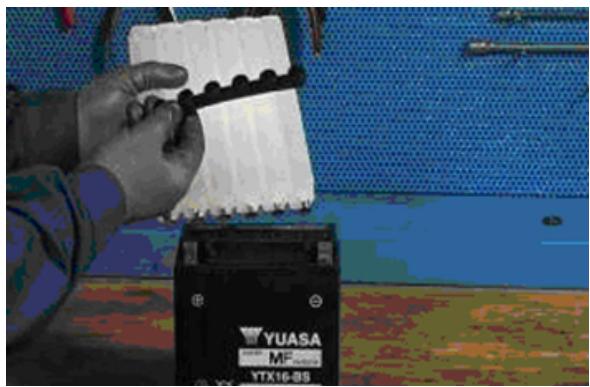

2) Préparation de l'électrolyte.

Extraire le récipient contenant l'électrolyte de l'emballage. Retirer la bande de bouchons du contreur et la conserver. Elle sera ensuite utilisée pour refermer la batterie.

Remarque: Ne pas pacer le scellement du contueur ou le contueur car ce dernier contient de l'acide sulfurique.

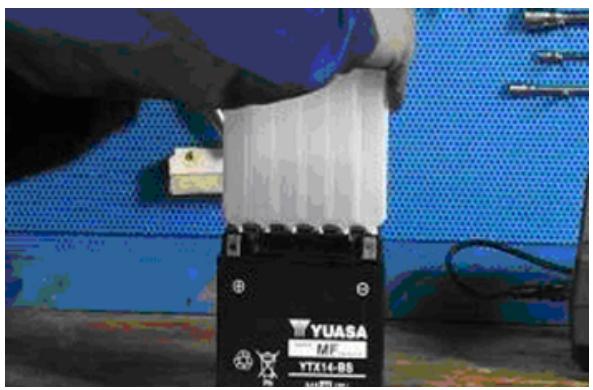

3) Procédure pour remplir la batterie avec de l'acide.

Retourner le récipient contenant l'électrolyte de haut en bas, avec les six zones scellées alignées sur les six troughs de remplissage de la batterie. Pousser le conteneur vers le bas en appliquant une force suffisante pour rompre les scellés. L'électrolyte doit commencer à couler à l'intérieur de la batterie.

Remarque: Ne pas incliner le conteneur afin d'éviter que le flux de l'électrolyte ne s'interrompe ou s'arrête.

4) Contrôler le flux de l'électrolyte

S'assurer que les bulles d'air remontent par les six trous de replissage. Laisser le conteneur sur cette position pendant 20 minutes voire plus.

Remarque : Si aucune bulle d'air ne remonte par les trous de replissage, donner deux ou trois coups légers sur le fond du conteneur. Ne pas retirer le conteneur de la batterie.

5) Extraire le conteneur.

Vérifier si toute l'électrolyte a coulé dans la batterie. Donner de légers coups sur le fond du conteneur s'il y en reste de l'électrolyte. Une fois que le conteneur est complètement vide, l'extraire délicatement de la batterie et passer immédiatement au point suivant.

6) Fermeture de la batterie.

Insérer la bande des bouchons hermétiques dans les trous de replissage. Appuyer horizontalement avec les deux mains et s'assurer que la bande soit au même niveau que la partie supérieure de la batterie.

Remarque: Ne pas utiliser d'objets coupants pour cette opération car ils pourraient abîmer la bande de fermeture. Utiliser des gants de protection et ne pas approcher le visage de la batterie.

La procédure de remplissage est terminée.

Ne retirer la bande de bouchons sous aucun prétexte et n'ajouter ni eau ni électrolyte.

Laisser reposer la batterie pendant 1 - 2 heures avant de passer à la phase de recharge.

7) Recharge de la batterie

Avec la procédure indiquée ci-dessus, la batterie a reçu environ 70% - 75% de sa capacité électrique totale. Avant d'installer la batterie sur le véhicule, il faut que cette dernière soit rechargée au maximum. Par la suite, la recharger.

Si la batterie est installée sur le véhicule avant d'exécuter cette précharge, la batterie ne pourra plus dépasser 75% de charge, ce qui portera préjudice au véhicule tout au long des années où il sera utilisé.

Les batteries à recharge sèche MF comme les YTX complètement chargées doivent avoir une tension à vide comprise entre 12,8 - 13,15 V. Porter la batterie à la recharge maximale avec le chargeur de batterie 020648Y :

a - sélectionner le type de batterie avec le sélecteur rouge situé à gauche du panneau du chargeur de batterie

b - sélectionner NEW sur le temporisateur jaune c - brancher les bornes du chargeur de batterie aux pôles de la batterie (borne noire au pôle négatif (-) et borne rouge au pôle positif (+)).

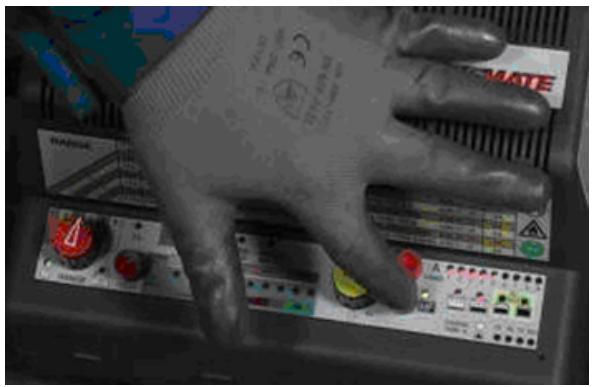

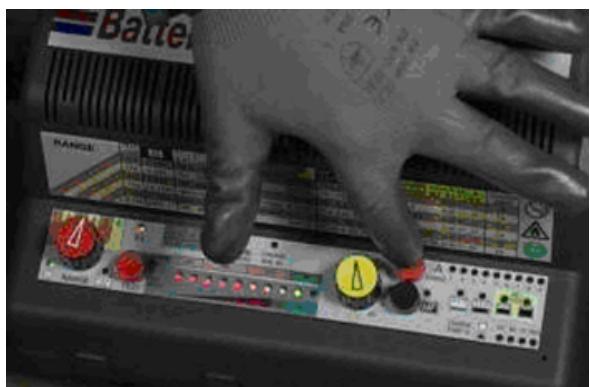

d - Appuyer sur le bouton rouge, comme montré sur la figure.

e - Appuyer sur le bouton noir « MF » pour activer la recharge de batterie Maintenance Free comme représenté sur la figure.

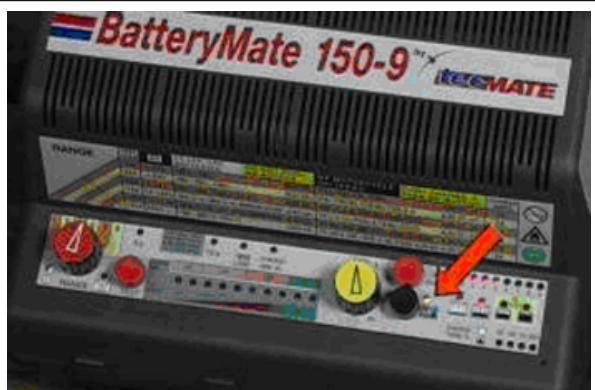

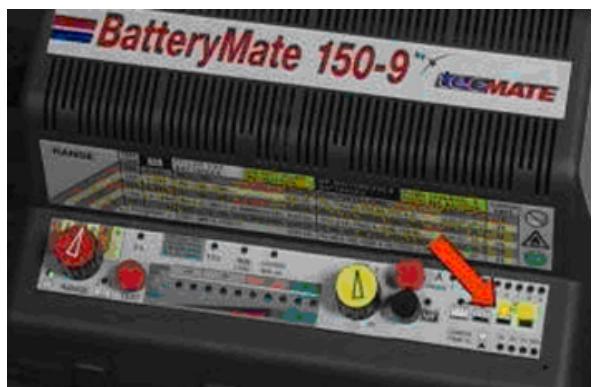

f - Vérifier l'allumage de la DEL verte indiquée par la flèche rouge sur la figure.

g - Le cycle d'activation de la nouvelle batterie dure 30 minutes, durant lesquelles les DEL s'allument pour indiquer que la recharge a été effectuée.

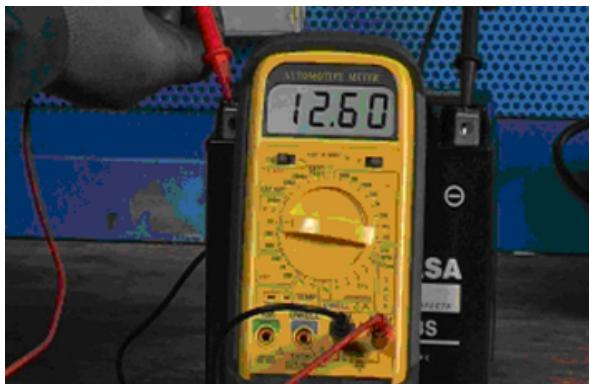

h - Débrancher les bornes de la batterie et contrôler la tension. Si on détecte des tensions inférieures à 12,8 V recharger à nouveau la batterie en repartant du point c de la procédure de Recharge de la nouvelle batterie. Autrement, passer au point i.

i - La batterie est désormais correctement activée. Débrancher le chargeur de batterie du réseau d'alimentation, débrancher les bornes de la batterie et monter la batterie sur le véhicule.

Connecteur de la centrale électronique d'injection

1. DEL du voyant d'injection (marron-noir)
2. Compte-tours du tableau de bord (jaune)
3. Ligne CAN « L » (blanc-bleu)
4. Sonde lambda (-) (blanc-vert)
5. Alimentation sous tension (rouge-blanc)
6. Alimentation par batterie (orange-noir).
7. Antenne de l'antidémarrage (orange-blanc)
8. Télérupteur de l'électroventilateur (bleu-jaune)
9. Capteur de température du liquide de refroidissement (bleu ciel-vert)
10. Ligne CAN «H» (Rose-Blanc)
11. Sonde lambda (+) (bleu ciel-noir)
12. Inverseur d'arrêt moteur (vert-noir)
13. Positif du capteur de tours du moteur (rouge)
14. Injecteur d'essence (rouge-jaune)
15. Négatif du capteur de tours du moteur (marron)
16. Diagnostic (Violet-Blanc)
17. DEL antidémarrage (rouge-vert)
18. Inverseur d'arrêt moteur, capteur de température du liquide de refroidissement (gris-vert)
19. Non branché.
20. Télécommande des charges d'injection (noir-violet)
21. Non branché.
22. Bobine H. T. (rose-noir)
23. Non branché.
24. Consentement au démarrage (orange-bleu)
25. Non branché.
26. Masse (noir)

Connecteur PICK-UP

1. Centrale électronique d'injection (rouge)
2. Centrale électronique d'injection (marron)

Connecteur du régulateur de tension

1. Positif de la batterie (rouge-noir)
2. Masse (noir)
3. Positif de la batterie (rouge-noir)
4. Masse (noir)

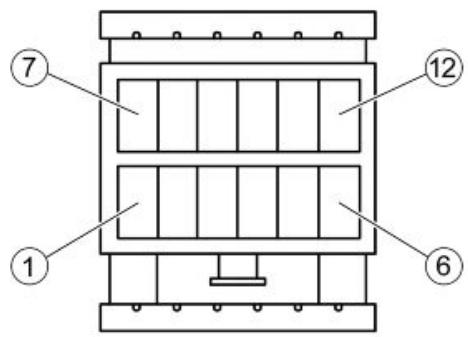

Connecteur du dispositif de commande des clignotants

1. touche des feux de détresse (Marron)
2. Commutateur G (Blanc-Rose)
3. Commutateur D (Bleu-Noir)
4. Clignotants G (Rose)
5. Clignotants D (Blanc-Bleu)
6. Alimentation par batterie (Bleu)
7. Non branché
8. Alimentation sous tension (Jaune-Noir)
9. Masse (noir)
10. Non branché.
11. Non branché.
12. Non branché.

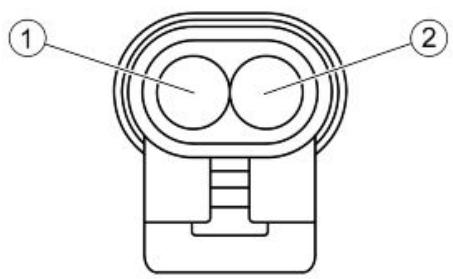

Connecteur de la BOBINE h. t.

1. Télérupteur des charges d'injection (noir-vert)
2. Centrale électronique d'injection (rose-noir)

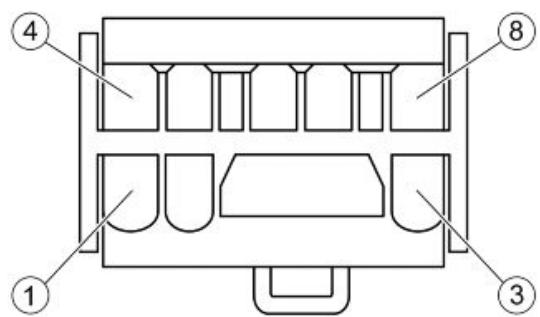

Connecteur de la preinstallation antivol

1. Clignotants G (rose)
2. Clignotants D (blanc-bleu)
3. Masse (noir)
4. Alimentation par batterie (bleu)
5. Alimentation sous tension (jaune-rouge)
6. Éclairage du coffre à casque (bleu-noir)
7. Sélection du canal 1/3 (vert-bleu)
8. Code d'alarme (orange-noir)

Connecteur de la POMPE à carburant

1. Télécommande des charges d'injection (noir-vert)
2. Non branché.
3. Non branché.
4. Masse (noir)
5. Non branché.

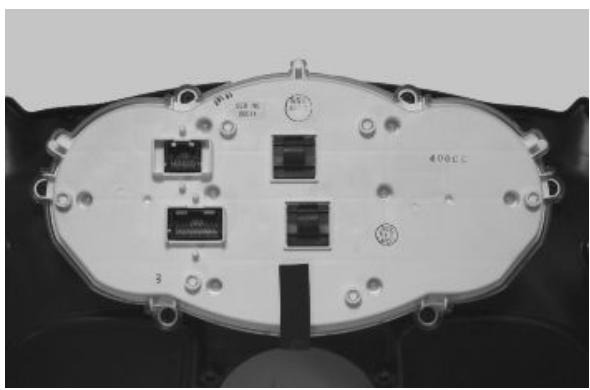

Connecteur du GROUPE d'instruments

1. Non branché.
2. Non branché.
3. Non branché.
4. Non branché.
5. Éclairage du tableau de bord (jaune-noir).
6. Alimentation par batterie (rouge-bleu)
7. Non branché.
8. Non branché.
9. Non branché.

1. Non branché.
2. Masse (noir)
3. Alimentation sous tension (jaune-rouge)

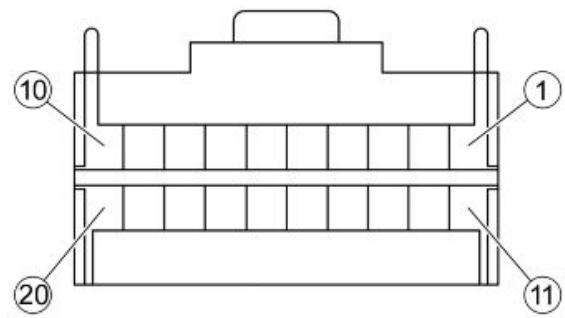

Connecteur du GROUPE d'instruments

1. Signal de vitesse du véhicule (bleu clair)
2. Signal du niveau d'essence (blanc-vert)
3. Capteur de température d'eau (bleu clair-noir)
4. Masse du capteur de température d'eau (marron-blanc)
5. Bouton « MODE » à distance (vert)
6. Capteur de pression d'huile (rose-blanc)
7. Voyant des clignotants G (rose)
8. Voyant des clignotants D (blanc-bleu)
9. Voyant du feu de route (violet)
10. Voyant d'ouverture du coffre (bleu-noir)
11. Capteur de tours (jaune)
12. Capteur de température ambiente (jaune-bleu)
13. Masse du capteur de température ambiance (blanc-jaune)
14. Voyant d'inhibition du moteur (orange-bleu)
15. Voyant de l'antisémarrage (rouge-vert)
16. Voyant de contrôle du moteur (marron-noir)
17. Voyant du frein de stationnement (jaune-gris)
18. Voyant d'activation du blocage du roulis (rose-noir)
19. Voyant de panne du système de blocage du roulis (gris-noir)
20. Alimentation sous tension de la centrale de commande du stationnement (jaune-vert)

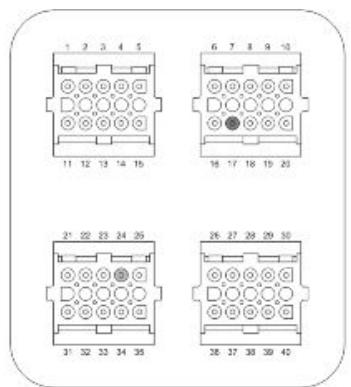

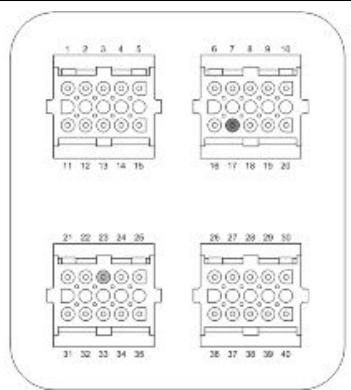

Connecteur de la centrale de commande du stationnement

1A. Alimentation du potentiomètre (orange-bleu) 2A. Ligne CAN « L » (blanc-bleu) 3A. Alimentation des voyants (jaune-vert) 4A. Voyant de blocage du roulis activé (rose-blanc) 5A. Voyant de panne du système de blocage du rouliis (gris-noir) 6A. Télérupleur du projecteur (blanc-noir) 7A. Masse du potentiomètre, des capteurs de tours, du capteur de présence du pilote (jaune) 8A. Masse (noir) 1B. Alimentation sous tension (jaune-rouge) 2B. Ligne CAN «H» (Rose-Blanc) 3B. Capteur gauche des tours de la roue (Vert) 4B. Capteur croit de tours de la roue (Rouge) 5B. Signal du potentiomètre (Vert-Bleu) 6B. Bouton de blocage/déblocage (Vert-Gris) 7B. Télérupteur du klaxon d'alarme (Blanc) 8B. Motoréducteur (Blanc-Rouge) 1C. Alimentation par batterie (Bleu-Rouge) 2C. Diagnostic (Violet-Blanc) 3C. Bouton de blocage / déblocage (Jaune-Bleu) 4C. Capteur de l'étrier de frein (Marron) 5C. Bouton de blocage / déblocage (Violet-Noir) 6C. Capteur de présence du pilote (Violet) 7C. Signal de vitesse du véhicule (Bleu ciel) 8C. Motoréducteur (Bleu)

INDEX des arguments

MOTEUR DU VEHICULE

MOTVE

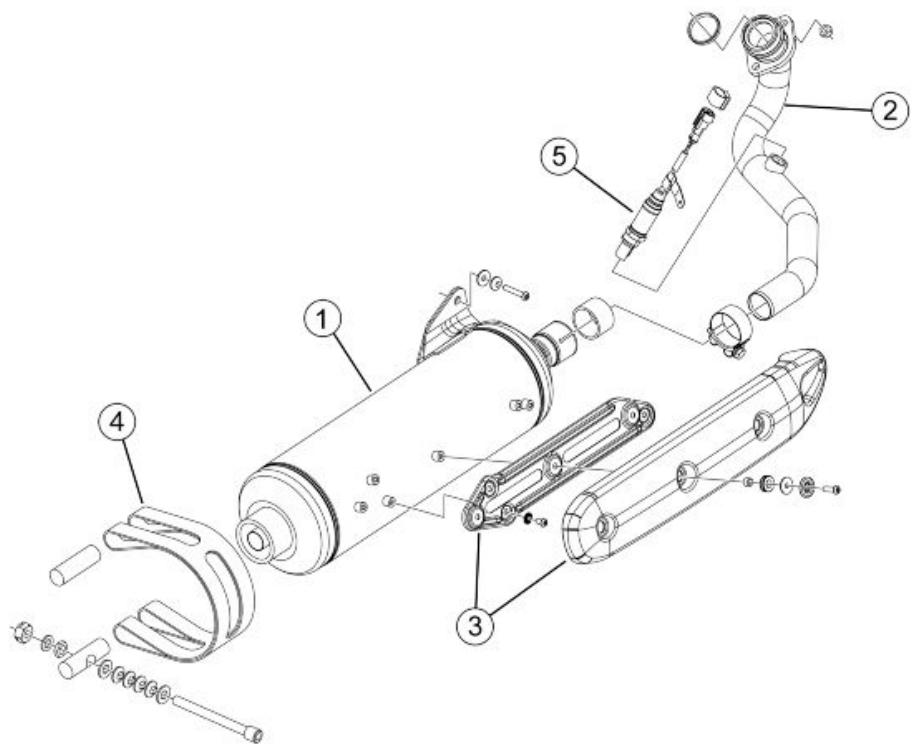

Dépose silencieux complet

• Retirer les carénages latéraux.

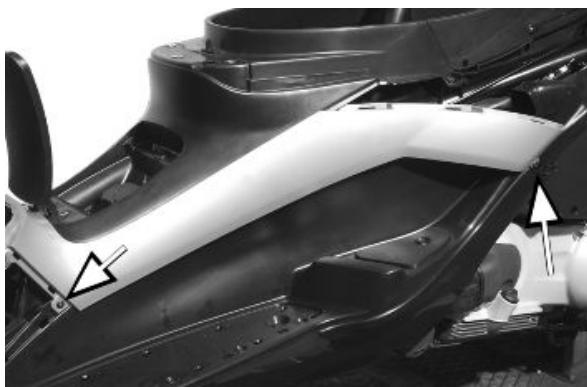

• Déposer la protection centrale du cadre.
• Déposer le terminal d'échappement.
• Débrancher le connecteur de la sonde lambda.

• Dévisser la sonde.

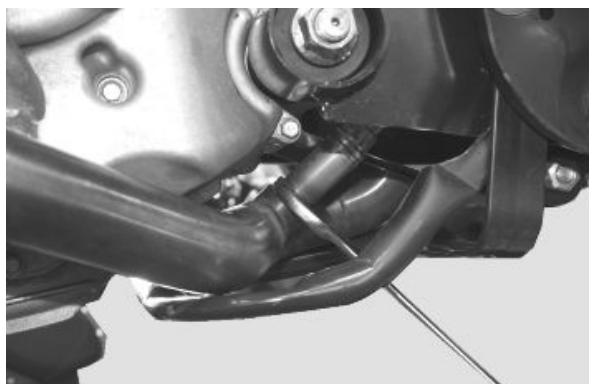

• En opérant des deux côtés, dévisser les deux fixations du collecteur d'échappement à la culasse.
• Dégager le connecteur d'échappement en le faisant passer à travers le bras oscillant.

Attention

S'IL FAUT DEPOSER SEULEMENT L'EXTRÉME DU POT D'ÉCHAPPEMENT, REMPLACER TOUJOURS LE JOINT EN GRAPHITE ENTRE LE TRONÇON ET L'EXTRÉME.

Pour le montage, réaliser en sens inverse les opérations de démontage, en ayant soin d'effectuer le serrage en respectant les couples de blocage, après que le silencieux d'échappement a été repositionné.

Dépose moteur du véhicule

• Supporter l'ajustement du véhicule au moyen d'un cric.
• Débrancher la batterie.
• Déposer le couvercle moteur dans le coffre à casque.
• Retirer les carénages latéraux.

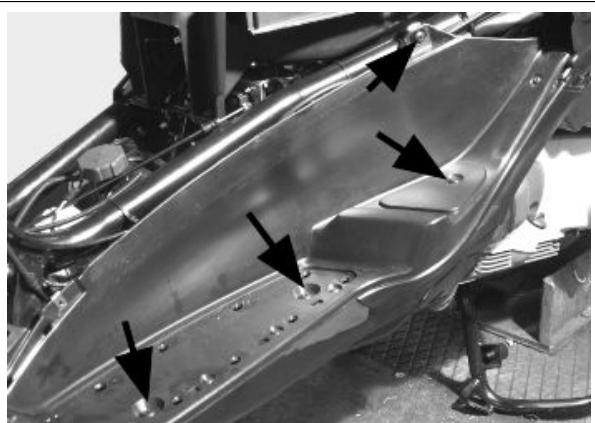

• Déposer le repose-pied.
• Déposer le pot d'échappement complet.

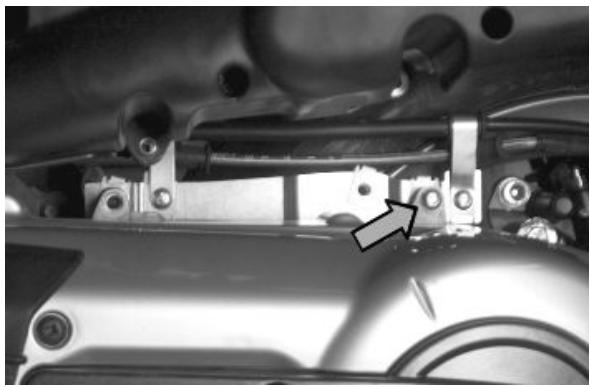

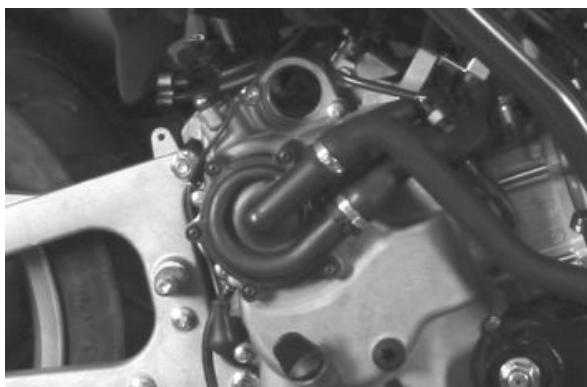

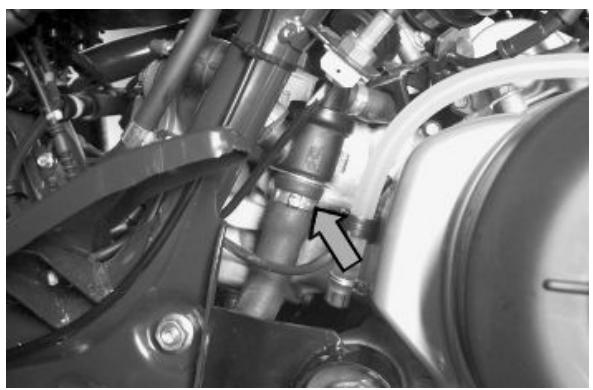

Exécuter CETTE opération lorsque le moteur est FROID.

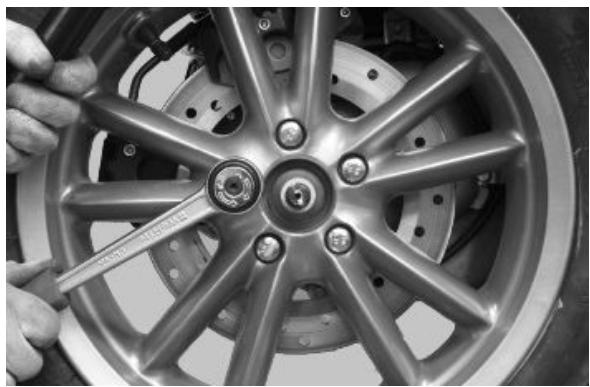

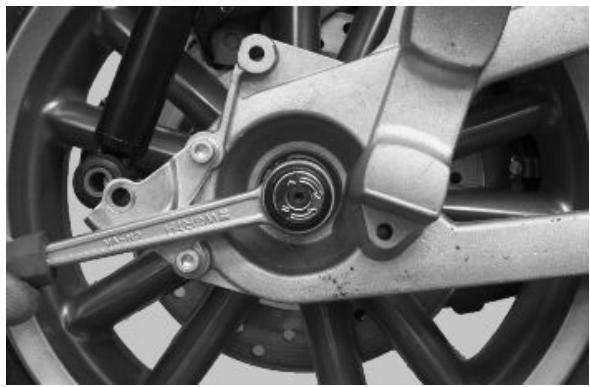

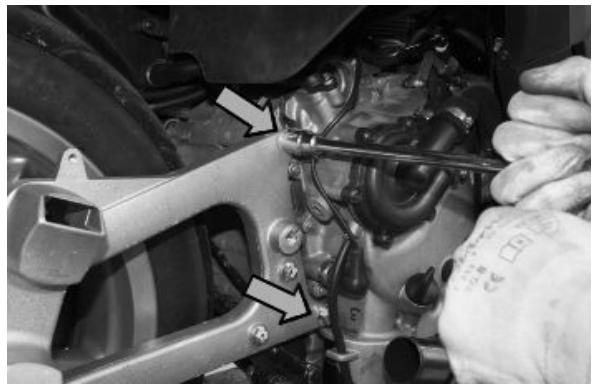

• Retirer la roue arrière.

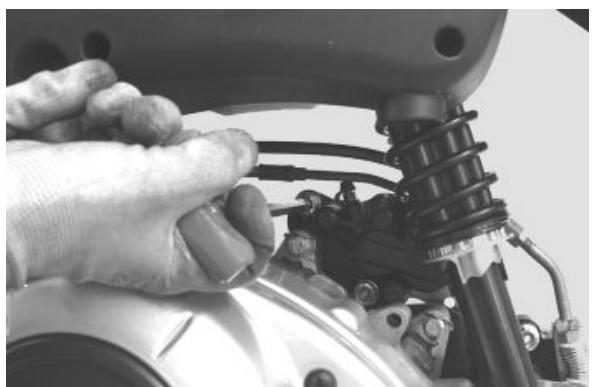

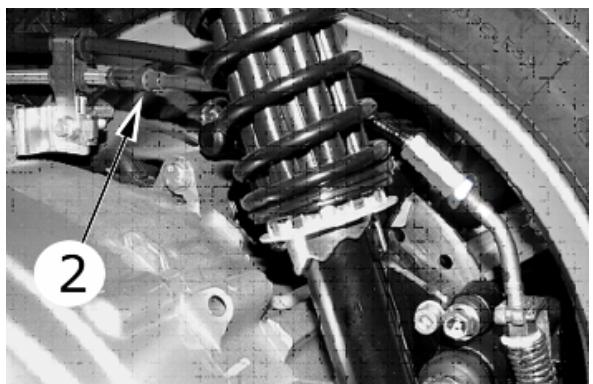

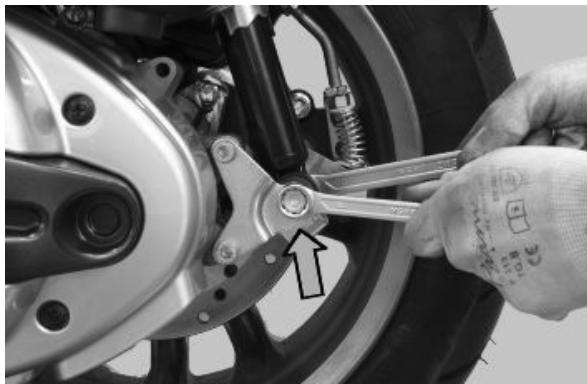

• Déposer la bride de support de l'étrier du frein arrêté avec les étriers.
• Dévisser, après avoir débranché le filtre à air du carter, les vis de fixation de la bride de support des tuyaux du frein arrêté.

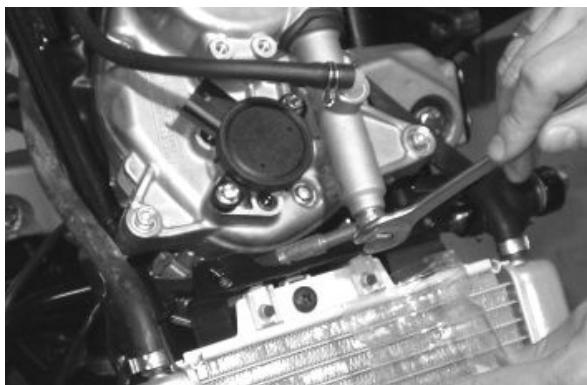

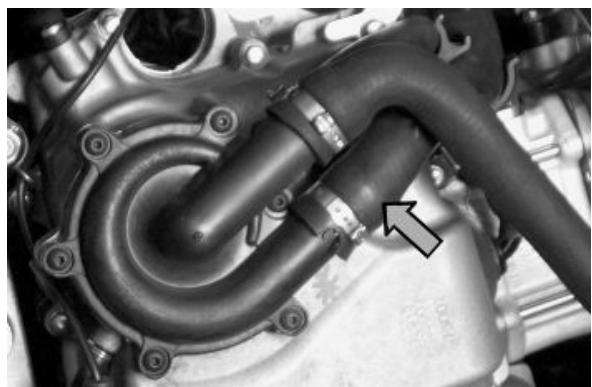

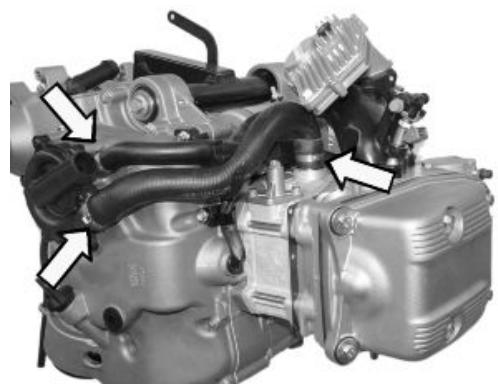

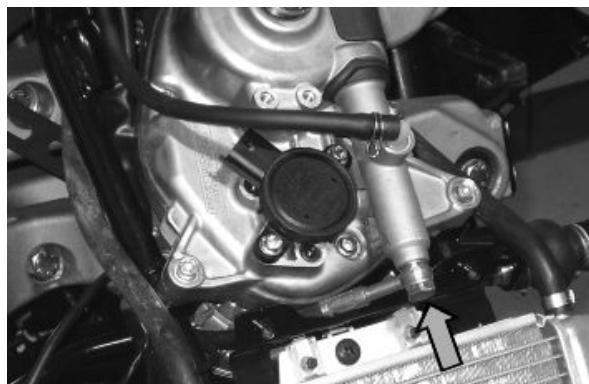

• Déposer le tuyau d'entrée du liquide de refroidissement à la pompe, comme indiqué sur la photo, puis vider l'installation.
• Retirer les tuyauteries de sortie du liquide de refroidissement du moteur comme indiqué.

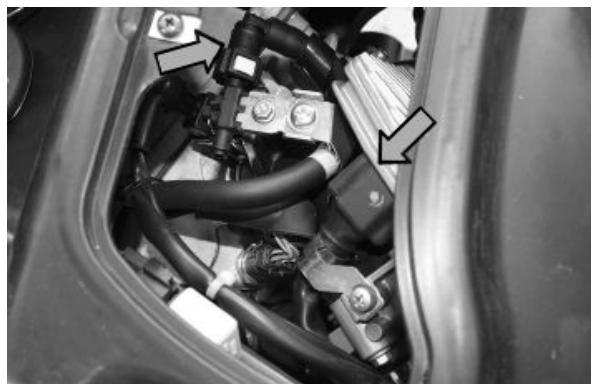

• Débrancher le tuyau d'entrée de carburant de l'injecteur en déposant la vis qui bloque le collier de retenue.
• Débrancher le câblage de l'injecteur et le câblage de la centrale du corps papillon.

• Retirer le tuyau de sortie du liquide de refroidissement du moteur comme indiqué.

• Déposer les capuchons des bougies.
• Déposer le connecteur du capteur de température du liquide de refroidissement comme indiqué sur la photo.

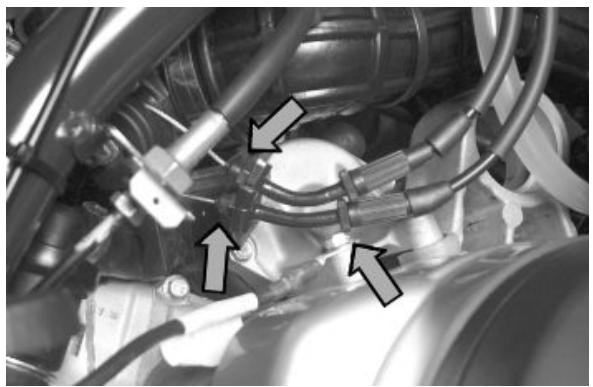

• Débrancher les câbles de commande de l'accélérateur du corps papillon en agissant sur les écrous indiqués sur la photo.
• Déposer le câblage du négatif du démarreur.

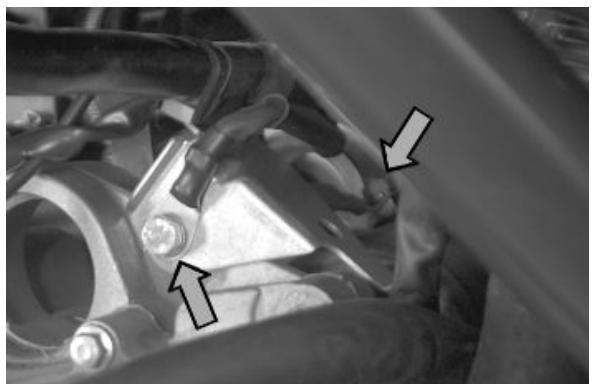

• Déposer le câblage du positif du démarreur comme indiqué sur la photo.

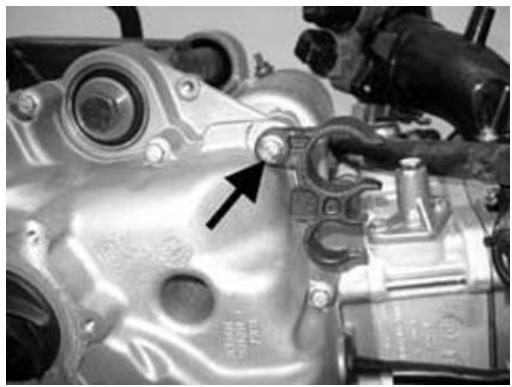

• Déposer le câble de masse du moteur.

• Débrancher les connecteurs du câblage du volant comme indiqué sur la photo.

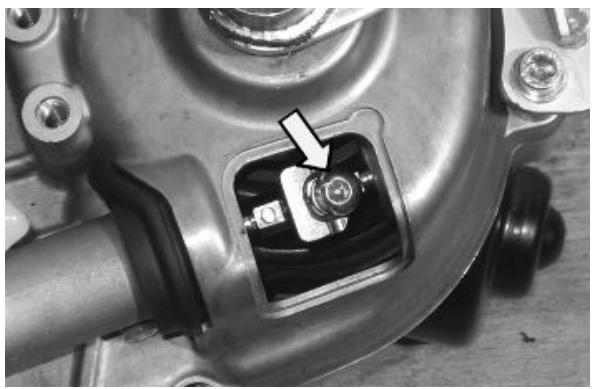

• Démonter le câble du collier de retenue au couvercle volant.

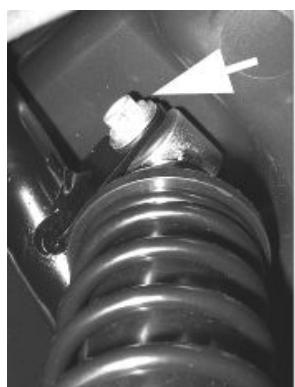

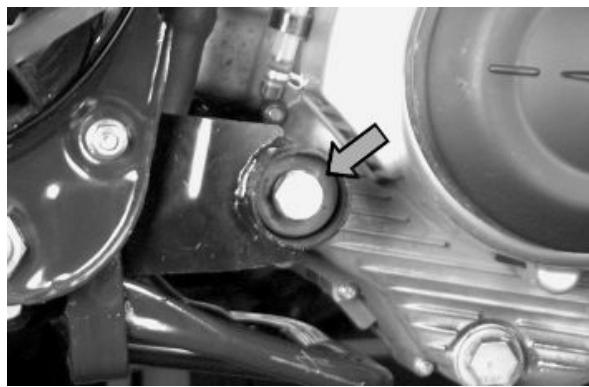

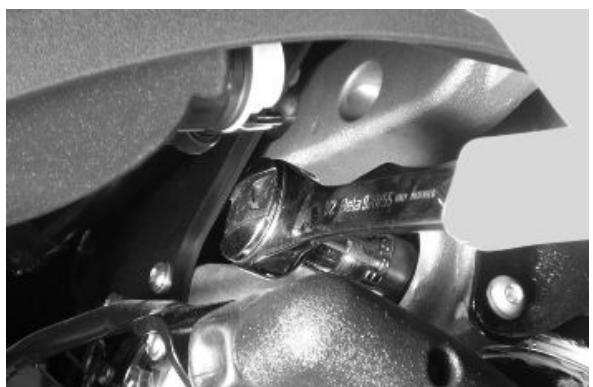

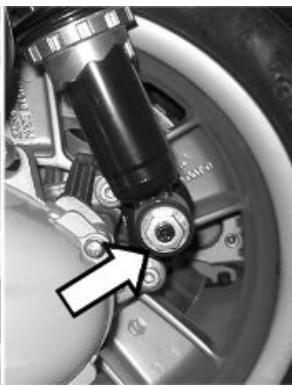

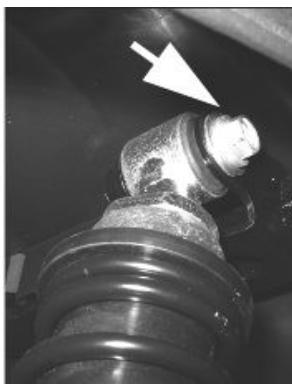

Déposer la vis inférieure de l'amortisseur gauche.

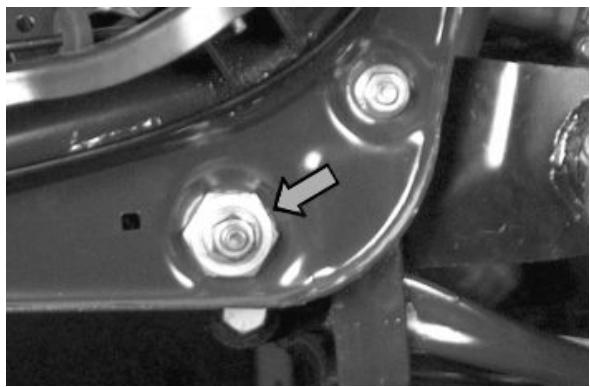

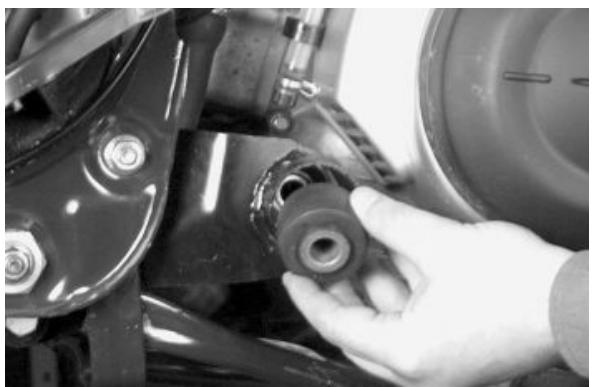

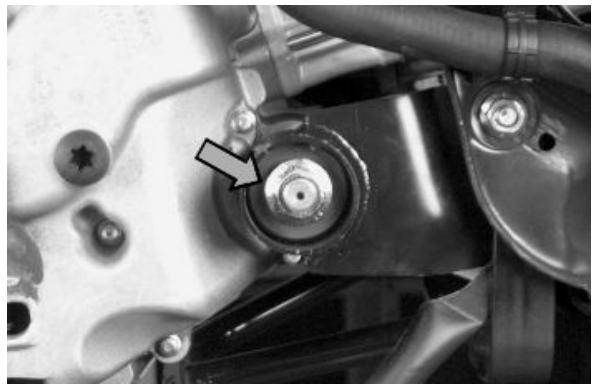

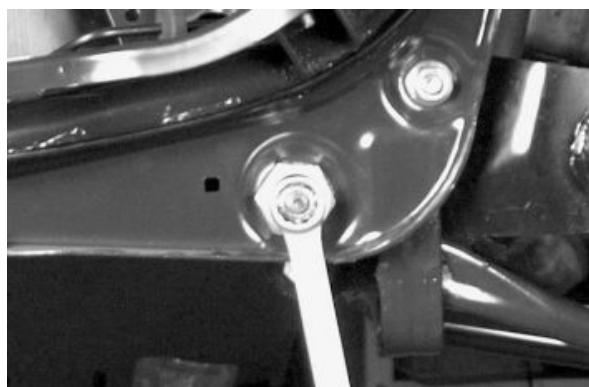

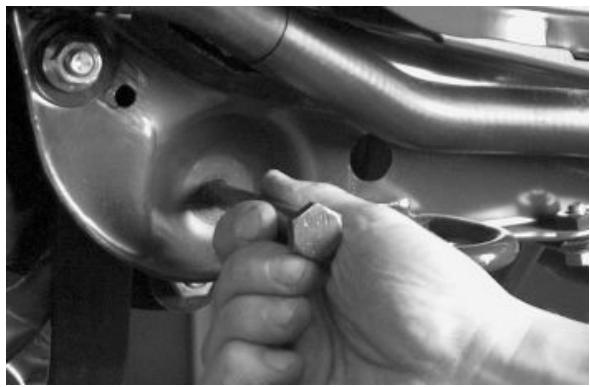

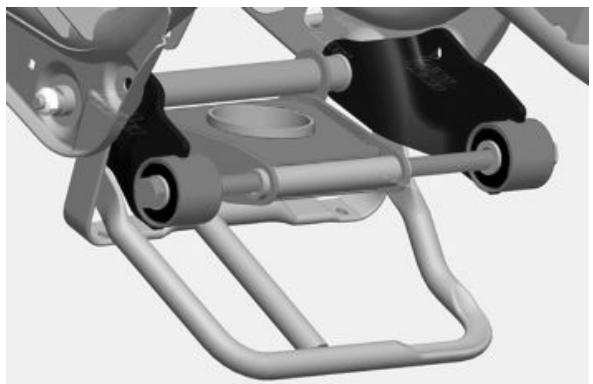

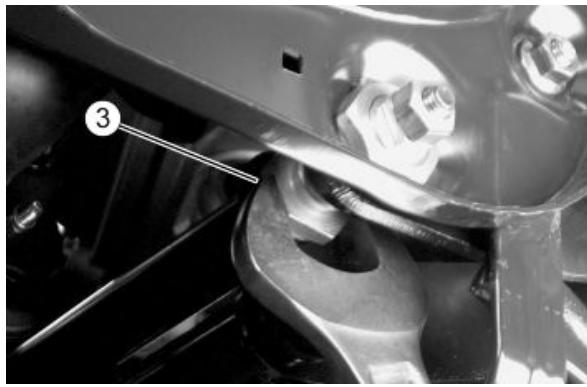

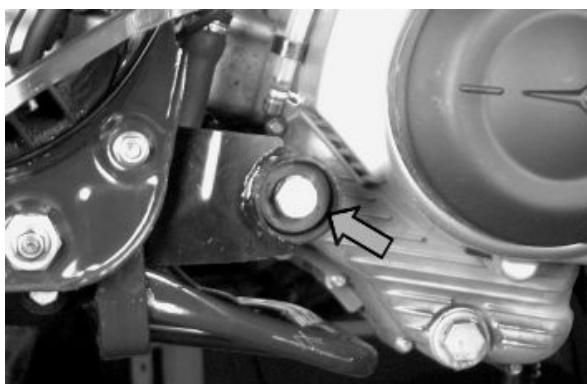

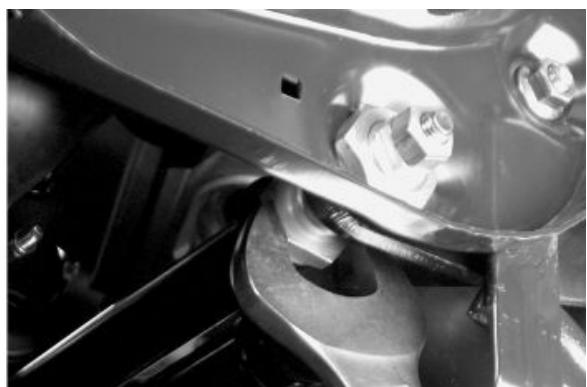

• Déposer le pivot de fixation moteur-bras oscillant en agissant sur l'écrou et sur la tête du pivot indiqués sur la photo.
• Le moteur maintenant est libre.

Lors du remontage du moteur sur le véhicule, exécuter les opérations en sens inverse au démontage, en respectant les couples de blocage reportés dans le chap. « Caractéristiques »

• Vérifier le niveau d'huile moteur et éventuellement rajouter de l'huile du type recommandé.
• Remplir et purger le circuit de refroidissement.
• Contrôler le fonctionnement de l'accélérateur et des dispositifs électriques.

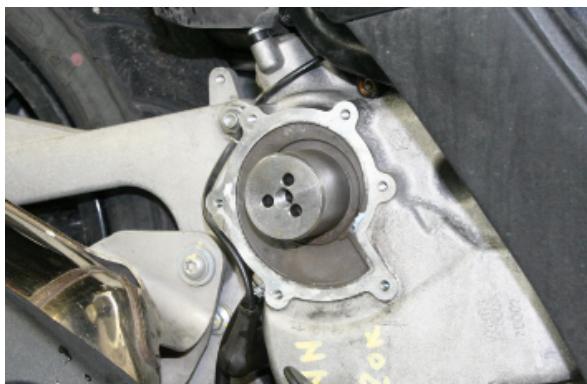

ATTENTION

PRÉTER UNE ATTENTION PARTICULIÈRE LORS DU POSITIONNEMENT DE LA TRANSMISSION DE COMMANDE DE L'ACCÉLÉRATEUR.

INDEX des arguments

MOTEUR

MOT

Cette section décrit les opérations à effectuer sur le moteur et les outils à utiliser.

Couvercle transmission

• Dévisser les 4 vis de fixation.
• Extraire le couvercle transmission externe en plastique.

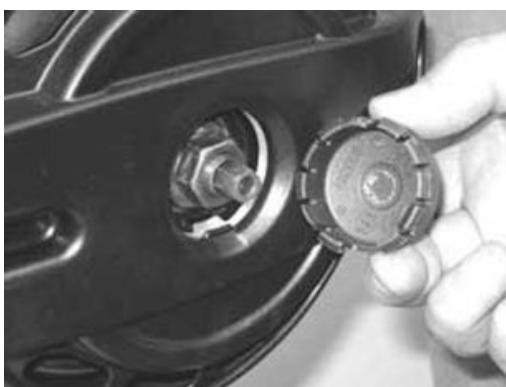

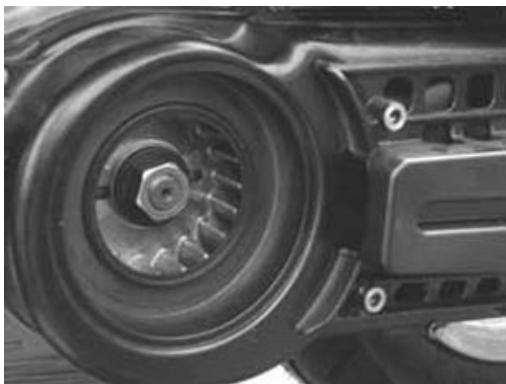

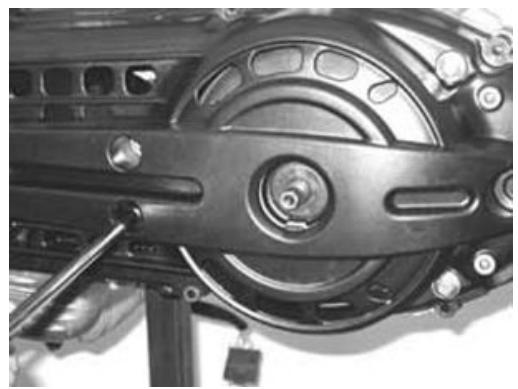

• À l'aide d'un tournevis, enlever le couvercle axe poulie entraînée en agissant sur la partie inférieure du bouchon.

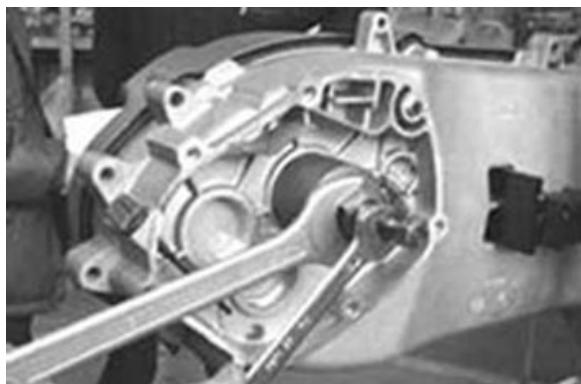

• Desserrer l'écrou de fixation de l'arbre de la poulie entraînée à l'aide d'une clé à douille et empêcher la rotation de l'arbre poulie à travers une douille hexagonale du type pour véhicule.
• Enlever l'écrou et les deux rondelles.

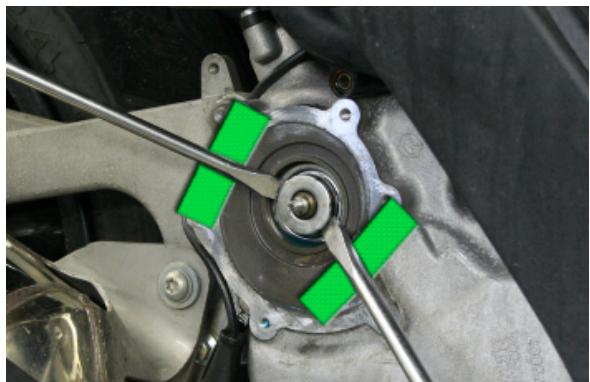

VU LES COUPLES DE BLOCAGES ÉLEVÉS, L'UTILISATION DE CLÉS ANGLAISES DIFFÉRENTES, PAR EXÉMPLE LA DOUILLE POLYGNONALE TRADITIONNELLE, PEUT COMPORTER L'ENDOMMAGEMENT DE L'HEXAGONE SITUÉ SUR L'ARBRE OU BIEN LA RuptURE DE LA DOUILLE.

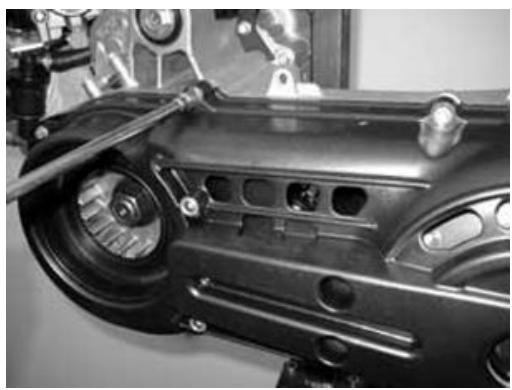

• Extraire les six vis du type M6.

• Déserrer les quatre vis M8.
• Extraire le couvercle de transmission.
• Vérifier que le coussinet tourne bien librement, sinon procéder à son remplacement.

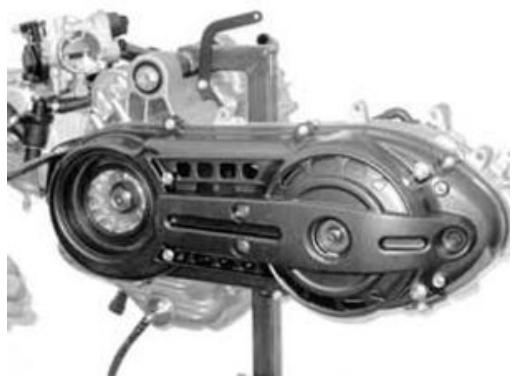

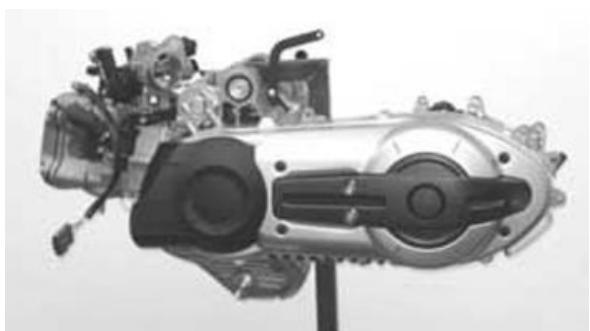

Convoyeur d'air

• Extraire le couvercle transmission.

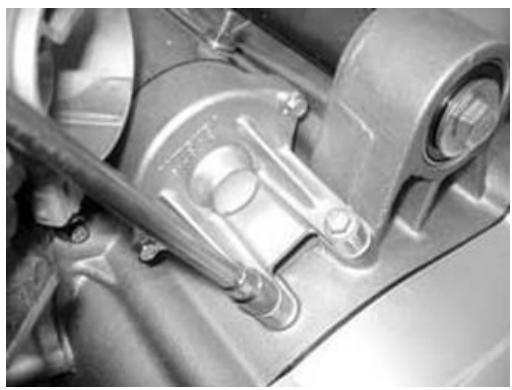

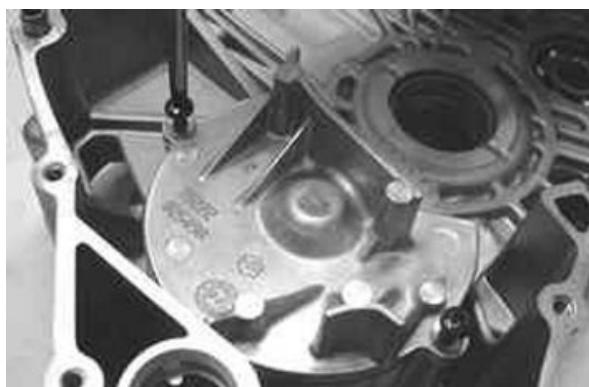

• Dévisser les deux vis indiquées dans la figure pour retirer le convoyeur d'air.

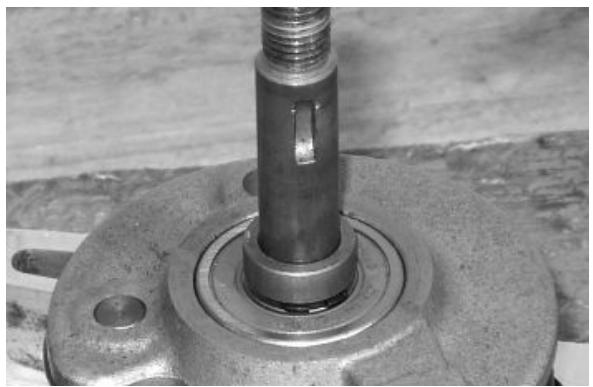

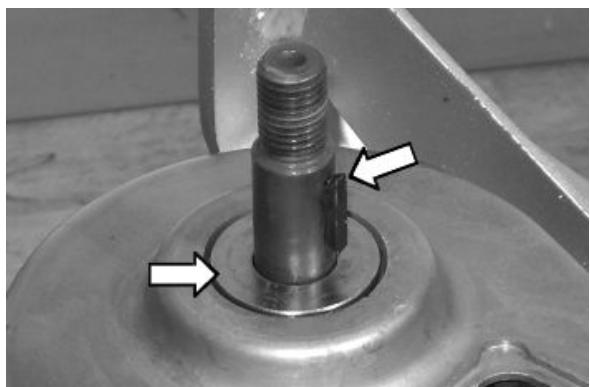

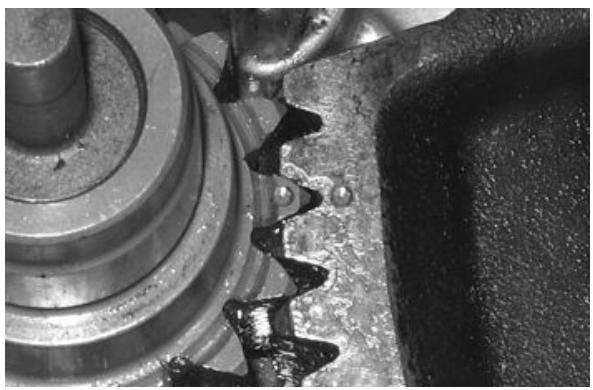

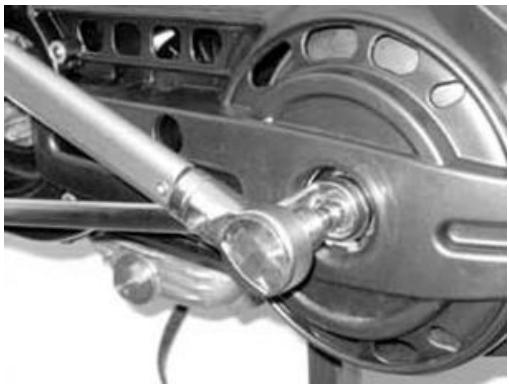

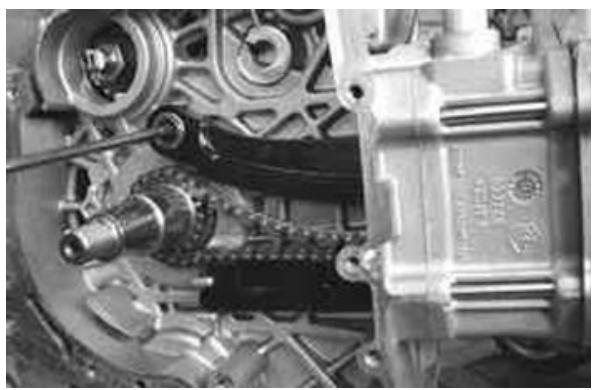

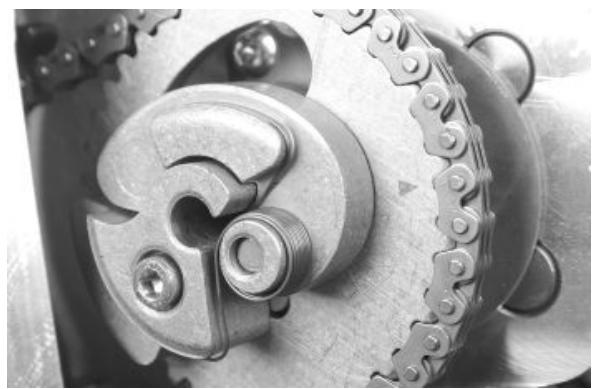

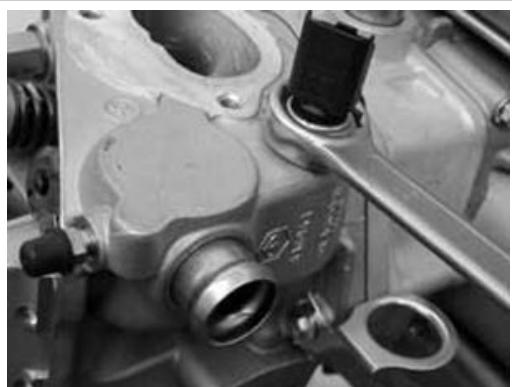

Couples de blocage (n*m)

Vis convoyeur d'air 11 ÷ 12

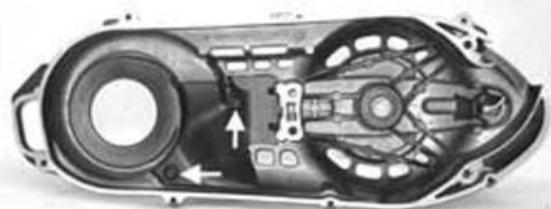

• Extraire le couvercle de transmission externe.
• Dévisser les 4 vis de fixation indiquées dans la figure pour retirer le convoyeur d'air externe.

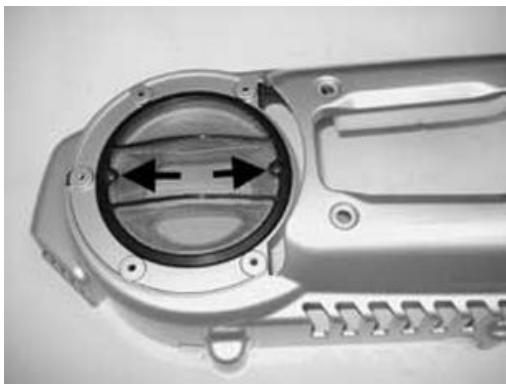

Filtre du convoyeur d'air

• Retirer le convoyeur d'air externe.
• Dévisser les 2 vis de fixation indiquées dans la figure pour retirer le filtre du convoyeur.

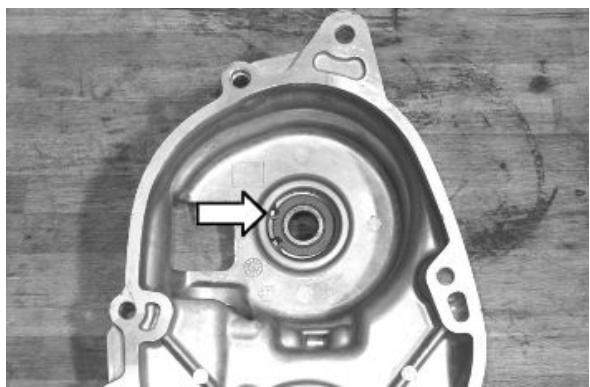

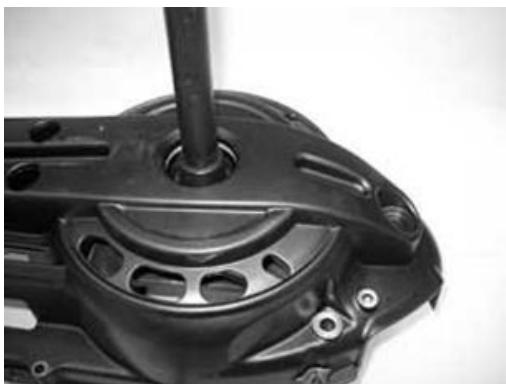

Dépose du roulement support arbre poulie entraînée

• Extraire le couvercle transmission.

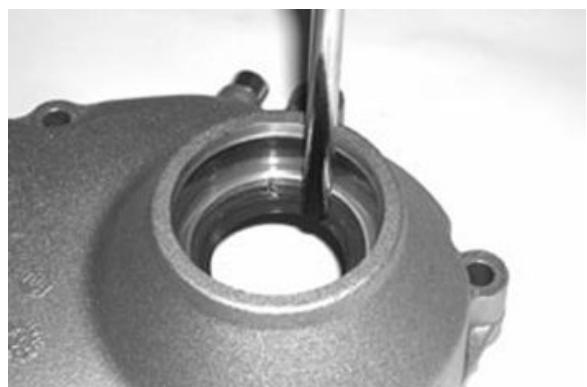

• Enlever la rondelle Seeger.

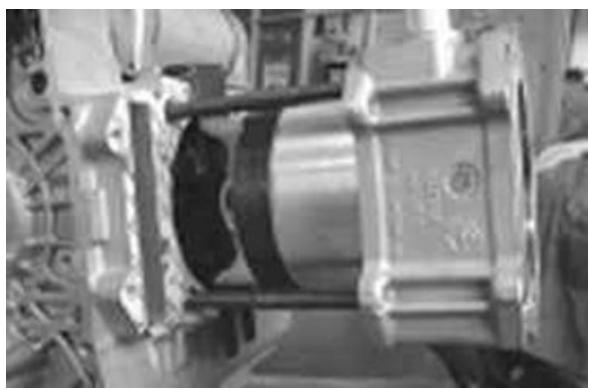

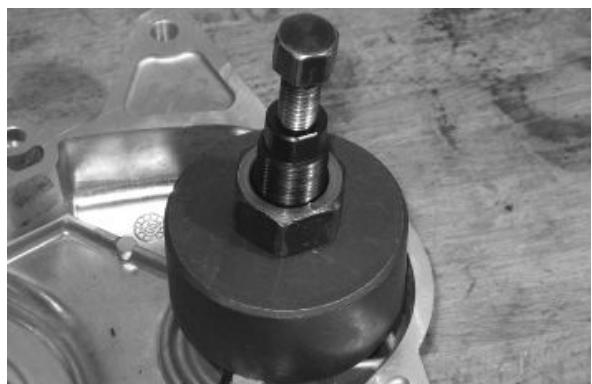

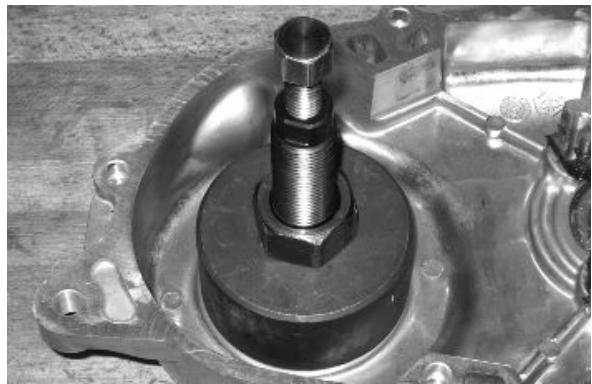

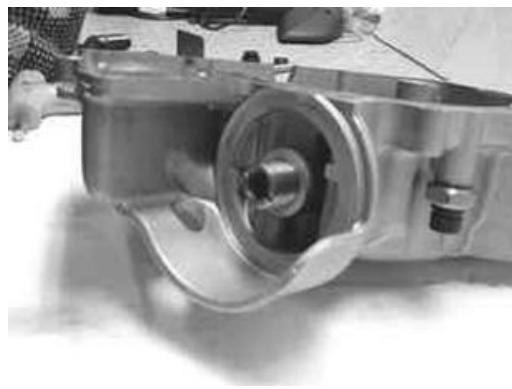

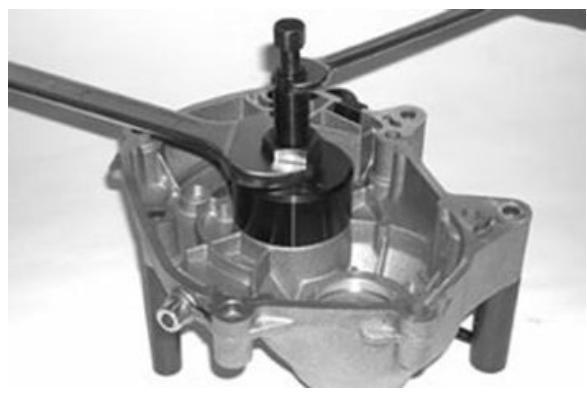

• Utiliser un support adapté pour le couvercle de transmission et l'outil spécifique comme un plan en bois.

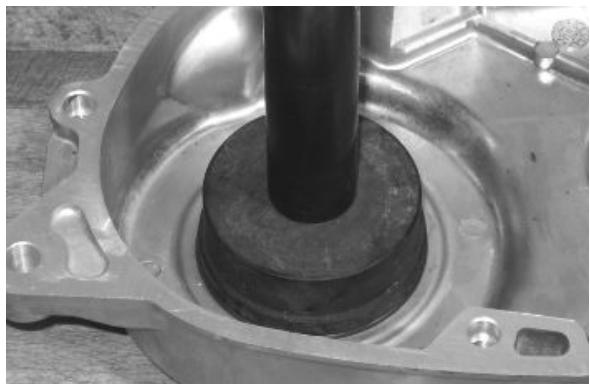

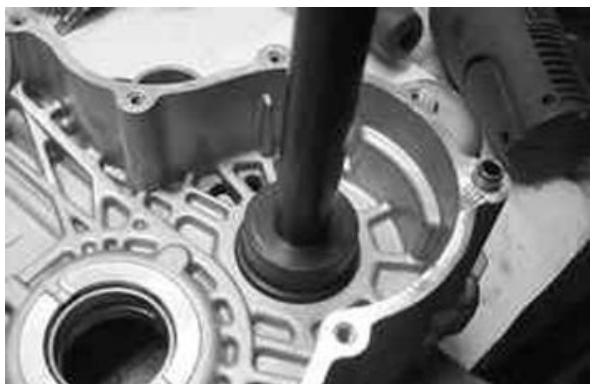

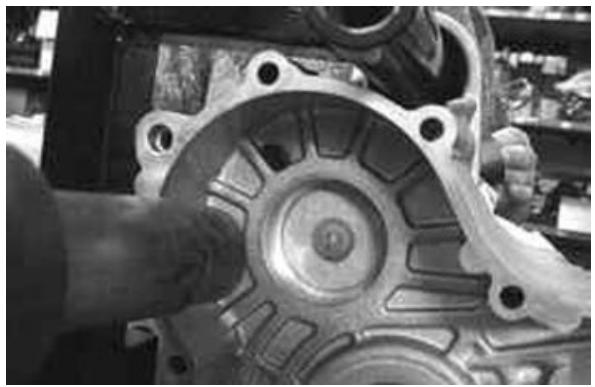

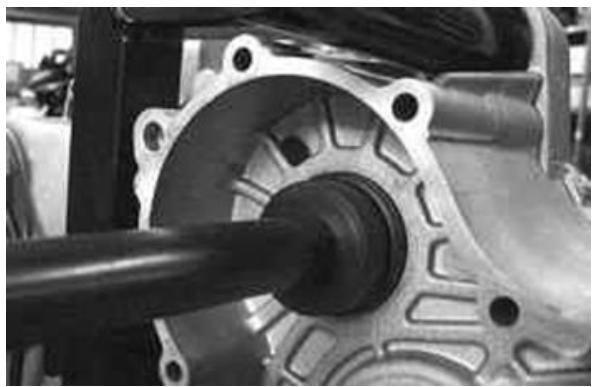

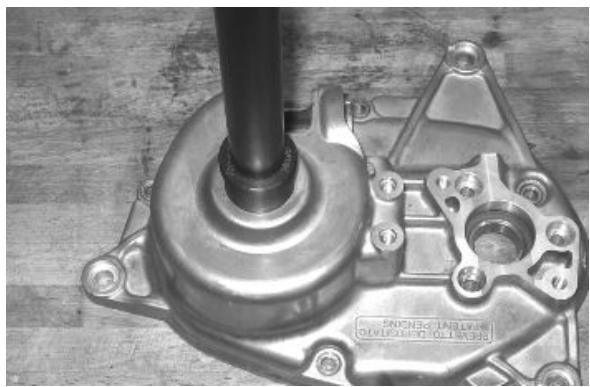

• Enlever le coussinet en utilisant l'outil spécifique.

IL EST NECESSAIRE D'INTERPOSER LE CLOCHE A L'INTERIEUR DU COUVERCLE DE TRANSMISSION A COTE DU LOGEMENT DU COUSSINET ET LE PLAN EN BOIS CAR SANS LA CLOCHE IL Y AURAIT UN FLECHISSEMENT DE TOUTE LA STRUCTURE DU COUVERCLE; ET PAS SEULEMENT DANS LA ZONE DE ROBUSTESSE.

Équipement spécifique

001467Y002 Cloche pour roulement Ø extérieur 73 mm

020376Y Poignée pour adaptateurs

020375Y Adaptateur 28 x30 mm

020439Y Guide de 17 mm

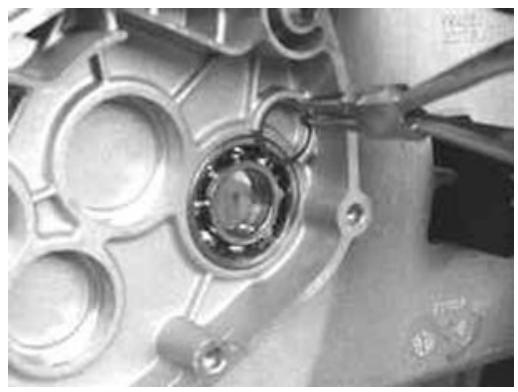

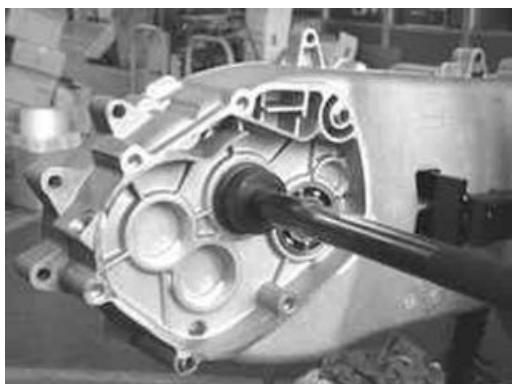

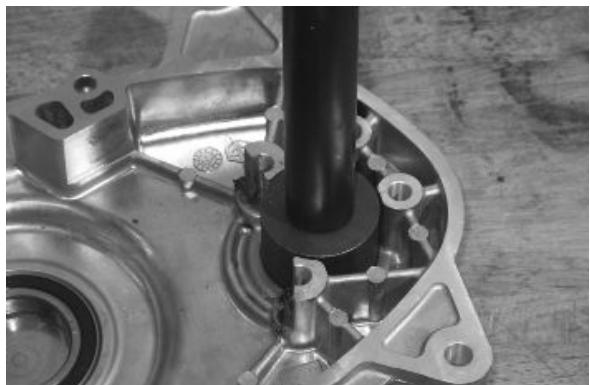

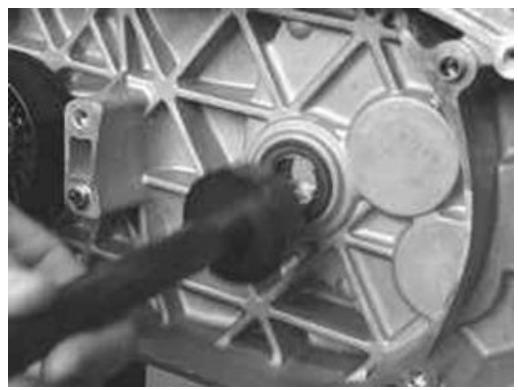

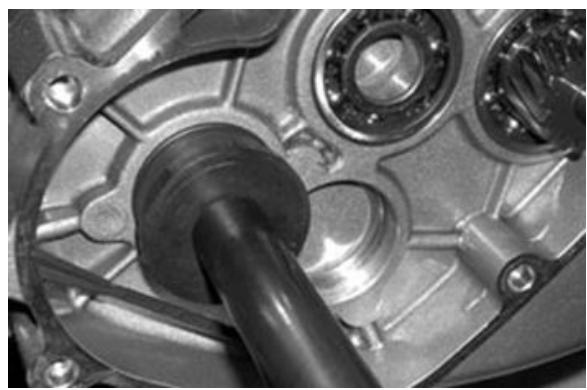

Montage du roulement support arbre poulie entraînée

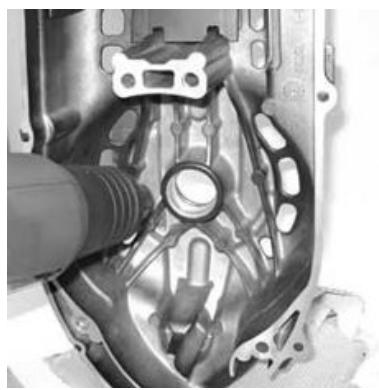

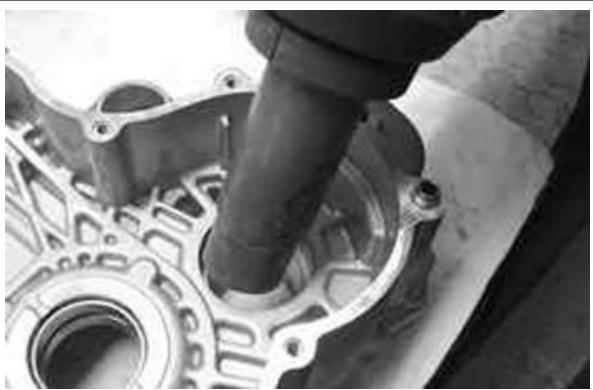

• Chauffer le couvercle de transmission du côté interne avec le pistolet thermique.

N. B.

FAIRE ATTENTION à NE PAS SURCHAUFFER LE COUVERCLE AFIN D'ÉVITER D'ENDOMMAGER LA SUPERFICIE PEINTE EXTERNE.

Equipement spécifique

020151Y Réchauffeur d'air

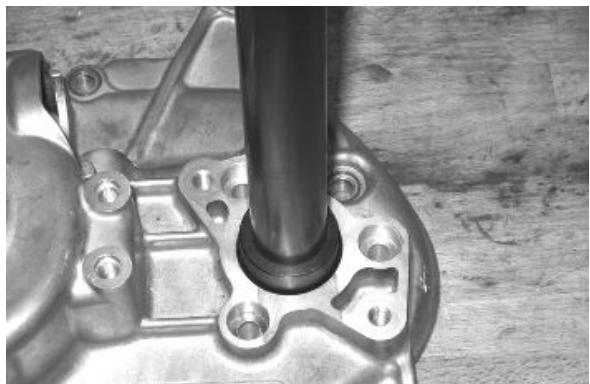

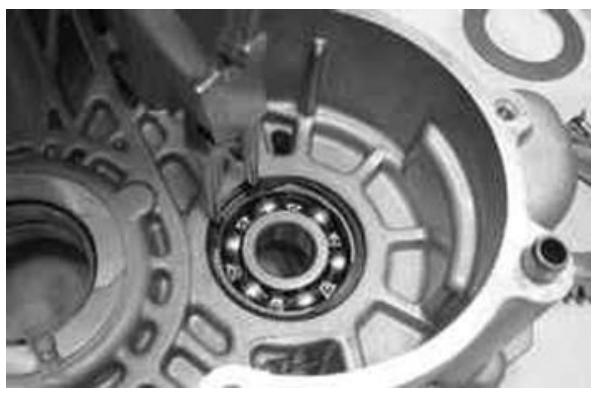

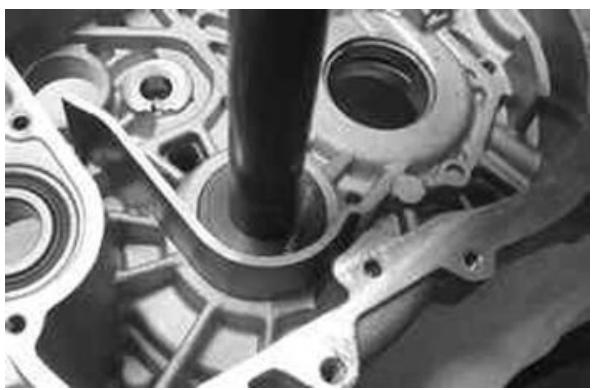

• Introduire le coussinet sur l'outil spécifique en utilisant de la graisse pour en empêcher la sortie.

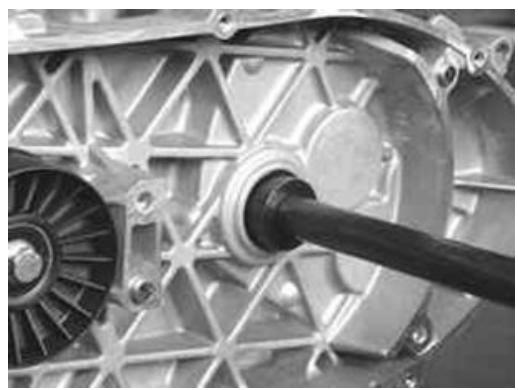

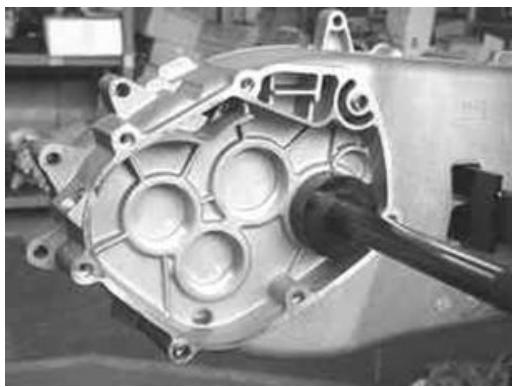

• À l'aide de l'outil spécifique, remonter le nouveau coussinet.

N. B.

SOUTENIR DE MANIÈRE APPROPRIEE LA PARTIE EXTERNE AFIN D'ÉVITER D'ENDOMMAGER LA SUPERFICIE PEINTE.

Equipement spécifique

020376Y Poignée pour adaptateurs

020358Y Adaptateur 37 × 40 ~mm

020439Y Guide de 17 mm

Galet en plastique

• Vérifier que le coussinet ne présente pas d'usures anormales et qu'il tourne aisément.
• Dévisser la vis de fixation à l'aide d'une clé de 13 mm.
• Retirer le rouleau complet de coussinet.

N. B.

SI LE ROULEAU NE TOURNE PAS AISÉMENT, REMPLACER LE ROULEAU COMPLET.

Montage rouleau anti-fouettement courroie

• Installer le rouleau anti-fouettement couroie avec le bord de limitation de la couroie côté carter moteur.
• Bloquer la vis centrale au couple prescrit.

N. B.

TOURNER LA POULIE ENTRAINÉE ET/OU LA POULIE MOTRICE JUSQU'À LA TENSION CORRECTE DE LA COURROIE.

Couples de blocage (N.m)

Vis du rouleau anti-fouettement 16,7 ÷ 19,6

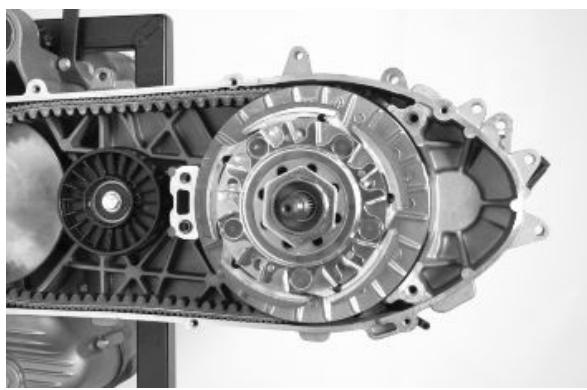

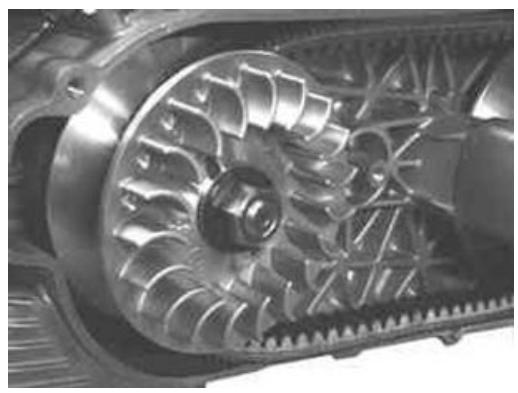

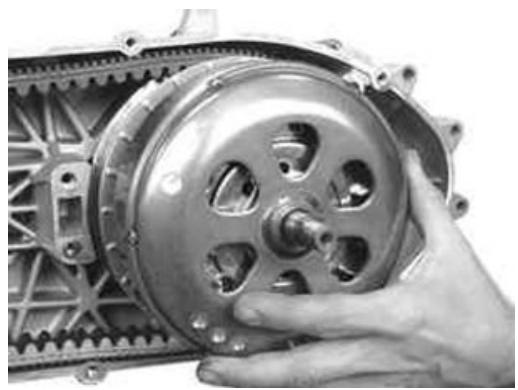

Dépose poussière entrainée

• Extraire la cloche d'embrayage.

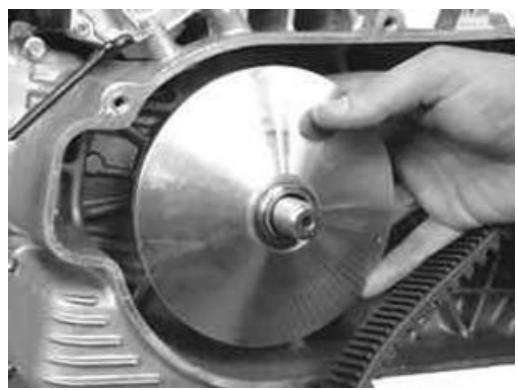

• Retirer la demi-poulie motrice fixe
• Extraire le groupe poulie entraînée ainsi que la courroie.

Contrôle cloche embrayage

• Vérifier que la cloche d'embrayage ne soit pas usée ou endommagée.

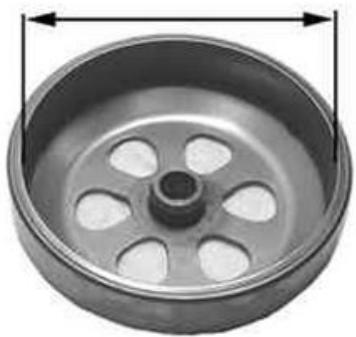

• Mesurer le diamètre interne de la cloche d'embrayage.

N. B.

VERIFIER L'EXCENTRICITE RELEVEE MAX 0,2 MM.

\section*{Caractéristiques techniques}

Valeur max.:

160,5 mm

Valeur standard :

160,2 mm

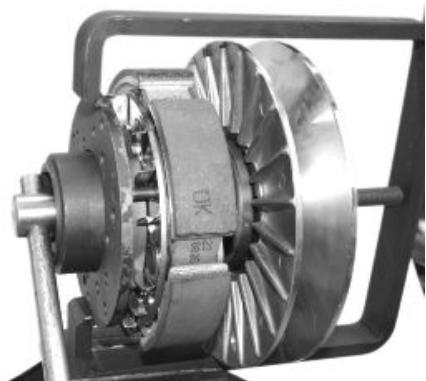

Dépose embrayage

• Pour enlever tout l'embrayage de la poulie entraine, il est nécessaire d'utiliser l'outil spécifique;
• Préparer l'outil et les pivots moyens vissés en position « E » du côté interne;

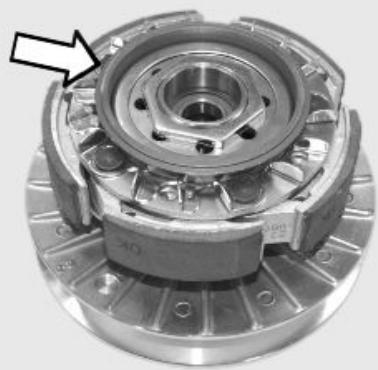

• Insérer l'anneau adaptateur sur le groupe embrayage comme indiqué sur la photo.
• Monter le groupe poulie entraînée sur l'outil en introduisant les pivots dans les trous de ventilation;

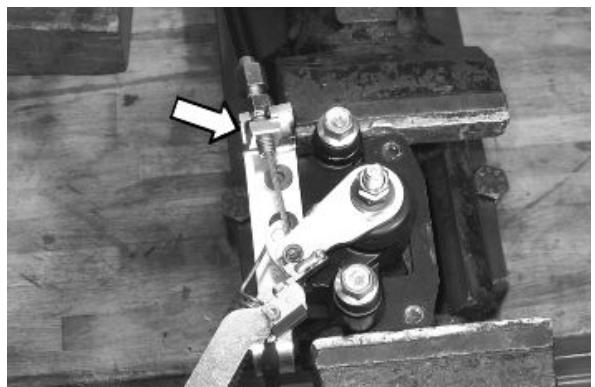

• Porter à butée sur la poulie entraînée fixe, la vis d'arrêt comme il est indiqué sur la figure.

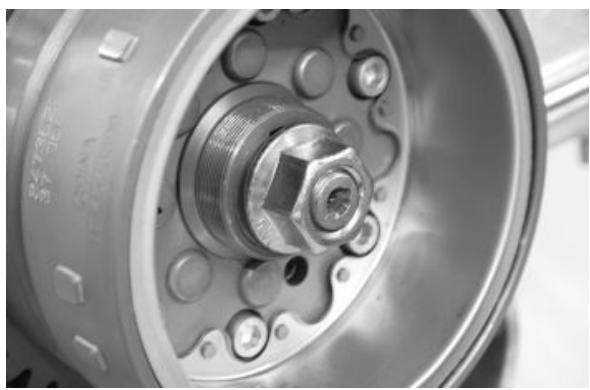

Attention

L'OUTIL DOIT ÉTRE FIXÉ SOLIDEMENT EN ÉTAU EN UTILISANT L'APPENDICE APPROPRIÉE. NE PAS SERRER DE MANIÈRE EXCESSIVE LA VIS ARRÊRÉ POUR NE PAS PROVOQUER DE DÉFORMATIONS PERMANENTES DE L'OUTIL.

A L'AIDE DE LA CLE SPECIFIQUE DE 55 MM, ENLEVER L'ÉCROU DE FIXATION. DEVISSE R LA VIS DE L'OUTIL ET DECOMPOSER LE GROUPE POULIE ENTRAINÉE, EMBRAYAGE, RESSORT ET GAINE.

Equipement spécifique

020444Y Outil pour le montage et démontage de l'embrayage sur la poulie entraîne

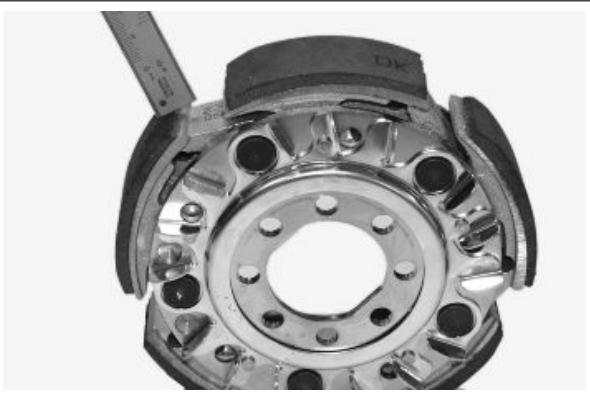

Dépose embarqué

• Vérifier l'épaisseur du matériel de frottement des masses de l'embrayage.

\section*{Caractéristiques techniques}

Épaisseur minimale admissible :

1 mm

• Les masses ne doivent pas présenter de traces de lubrifiants. Si c'est le cas, vérifier les joints du groupe poulie entraînée.

N. B.

LES MASSES EN PHASE DE RODAGE DOIVENT PRÉSENTER UNE SURFACE DE CONTACT CENTRALE ET NE DOIVENT PAS DIFFÉRER LES UNES DES AUTRES. DES CONDITIONS DIVERSES PEUVENT PROVOQUER LE CLAQUAGE DE L'EMBRAYAGE.

• Ne pas ouvrir les masses avec des outils afin d'éviter une variation de charge des ressorts de rappel.

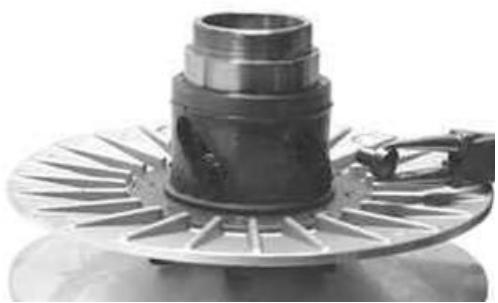

Collier de retenue pivots

• Extraire le collier à l'aide de 2 tournevis.

• Extraire les 4 pivots de guidage.
• Extraire la demi-poulie entrainée mobile.

Dépose roulements demi-poulie entrainée

• Vérifier que sur la douille il n'y ait pas de signes d'usure ou bien qu'elle ne soit pas endommagée; dans le cas contraire replacer la demi-poulie entrainée fixe.
• Enlever la bague d'arrêt en utilisant une pince.

• À l'aide de l'outil spécifique inséré à travers le coussinet à rouleaux, expulser le roulement à billes.

N. B.

SOUTENIR DE MANIÈRE APPROPRIÉE LA POULIE AFIN DE NE PAS ENDOMMAGER LE FILETAGE.

Equipement spécifique

020376Y Poignée pour adaptateurs

020456Y Adaptateur 24 mm

020363Y Guide de 20 mm

N. B.

LORS DE LA REVISION DES COUSSINETS SUR UN ENSEMBLE POULIE ENTRAINEE MONTÉ, IL FAUT SOUTENIR LE GROUPE AVEC LA CLOCHE.

Equipement spécifique

001467Y002 Cloche pour roulement Ø extérieur 73 mm

• Extraire le coussinet à rouleaux avec l'outil spécifique, en soutenant la demi-poulie fixe avec la cloche.

Equipement spécifique

020376Y Poignée pour adaptateurs

020375Y Adaptateur 28 x30 mm

020364Y Guide de 25 mm

001467Y002 Cloche pour roulement Ø extérieur 73 mm

Contrôle demi-poulie entraînée fixe

• Vérifier l'éventuelle présence d'usure sur la superficie de contact de la courroie.
• Mesurer le diamètre extérieur de la douille de la poulie.

Caractéristiques techniques

Diamètre minimal admis :

49,91 mm

Diamètre standard :

• Vérifier l'éventuelle présence d'usure sur la surface de contact avec la courroie.
• Extraire les 2 bagues d'étanchéité internes ainsi que les 2 joints toriques externes.
• Mesurer le diamètre interne de la douille de la demi-poulie mobile.

Diamètre maximal admissible :

50,05 mm

Diamètre standard :

Montage des roulements demi-poulie entrainée

• Monter un nouveau coussinet à rouleaux, à l'aide de l'outil spécifique.

N. B.

Positionner le coussinet avec les indications et le pare-huile incorporé sur le coté externe.

• Soutenir de manière ajustée la demi-poulie pour ne pas endommager le filetage.

En agissant sur toute la poulie entraînée montée, utiliser l'outil spécifique.

Équipement spécifique

020478Y Pointeau pour cages à rouleaux

001467Y002 Cloche pour roulement Ø extérieur 73 mm

• Monter un nouveau roulement à billes à l'aide de l'outil spécifique.

Équipement spécifique

020376Y Poignée pour adaptateurs

020477Y Adaptateur 37 mm

020363Y Guide de 20 mm

• Insérer l'anneau de retenue type Seeger.

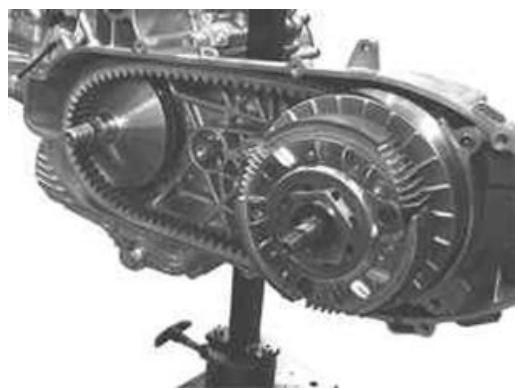

Assemblage pouie entraînée

• Insérer les nouveaux pare-huile.
• Insérer les nouveaux joints toriques.

N. B.

Les JOINTS toriques sont de 2 mesures. Le plus GRAND est installé sur le RAYON de fin de travail, à la BASE de la demi-poulie.

• Monter la demi-poulie sur la douille en faisant bien attention à ne pas endommager la bague d'étanchéité supérieure lors de l'introduction.
• Vérifier l'absence d'usure des pivots et du collier, remonter les pivots et le collier.

• À l'aide d'un graisseur à bec courbe, lubrifier le groupe poulie entraîné avec environ 10 g de graisse ; cette opération doit être effectuée à travers un des trous à l'intérieur de la douille jusqu'à obtenir la sortie de la graisse du côté opposé. Cette opération est nécessaire pour éviter la présence de graisse au-delà des joints toriques.

AGIP GREASE SM 2 graisse pour bague tournante de la roue phonique

Graisse au bisulfure de molybdène et au savon de lithium NLGI 2; ISO-L-XBCHB2, DIN KF2K-20

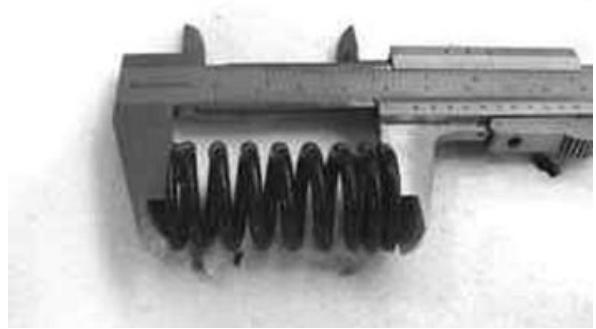

Contrôle de sortie de poussée

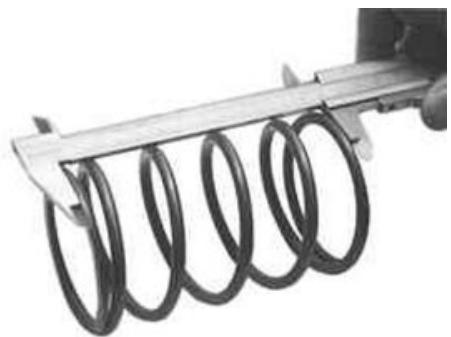

• Mesurer la longueur libre du ressort de la demi-poulie entraînée mobile.

Caractéristiques techniques

Longueur standard :

125,5 mm

Limite admissible après utilisation :

120 mm

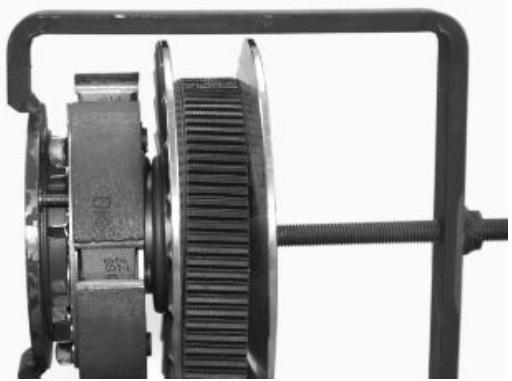

Montage embrayage

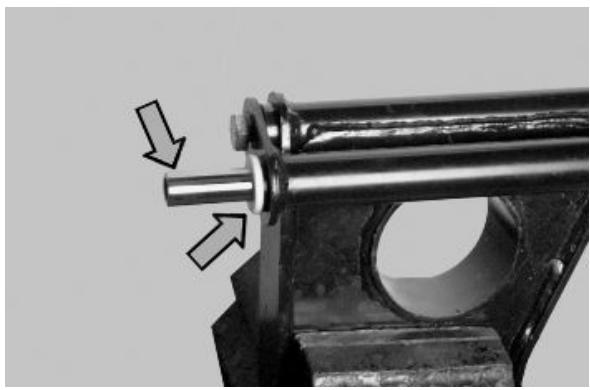

• Préparer l'outil spécifique comme en phase de démontage;
• Pré-assembler le groupe poulie entrainée avec la courroie de transmission en respectant le sens de rotation;
• Insérer le groupe poulie entrainée, ressort avec gaine et embrayage dans l'outil.

Équipement spécifique

020444Y Outil pour le montage et démontage de l'embrayage sur la poulie entraînée - Comprimer le dessort et introduire l'embrayage sur la douille de la poulie entraînée.

N. B.

FAIRE ATTENTION À NE PAS ENDOMMAGER LA GAINÉE OU BIEN L'EXTRÉMITÉ FILETÉE DE LA DOUILLE.

• Visser manuellement l'écrou et compléter le serrage à l'aide de la clé spécifique en le bloquant au couple prescrit.

Équipement spécifique

020444Y Outil pour le montage et démontage de l'embrayage sur la poulie entraînée

Couples de blocage (N*m)

Bague de l'embrayage 65 - 75

• Pour faciliter le remontage sur le moteur, tourner la poulie entrainée mobile et insérer la courroie sur le diamètre plus petit.

Montage de poulie entraînée

• Insérer le groupe poulie entraînée ainsi que la courroie.

Courroie de transmission

• Vérifier que la courroie de transmission ne soit pas endommagée.

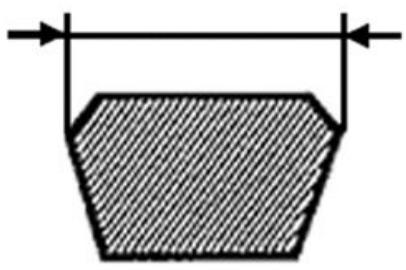

• Vérifier la largeur de la courroie.

Caractéristiques techniques

Largeur minimum

27,5 mm

Largeur maximum

28,7 mm

Dépose poulie motrice

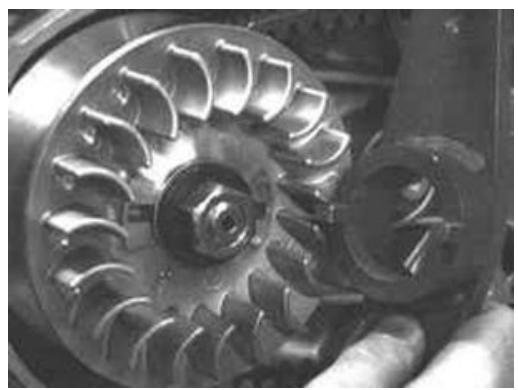

• À l'aide d'une clé de 27 mm, tourner l'écrou central de la poulie de manière à préparer les trous centraux pour être alignés horizontalement, afin d'installer l'outil spécifique.

Équipement spécifique

020474Y Clé de blocage de la poulie motrice

• Insérer d'abord les 2 colliers de retenue de l'outil spécifique sur la poulie, de façon à ce que la rainure soit complètement en butée.
• Introduire, ensuite, l'outil de manière à ce que les goujons sur la bague d'étanchéité soient insérés dans les trous de l'outil.
• Serrer, même manuellement, les deux vis de fixation de l'outil.
• Dévisser l'écrou central.
• Extraire la rondelle concave ainsi que la rondelle plate.
• Retirer la demi-poulie motrice fixe
• Extraire la rondelle de branchement avec la douille.

• Déplacer en bas la courroie.
• En soutenant de manière appropriée le contraste rouleaux, extraire la demi-poulie motrice mobile et la douille correspondante ainsi que la rondelle arrêté, en faisant bien attention à ne pas provoquer la sortie des rouleaux.

Contrôle boîtier à galets

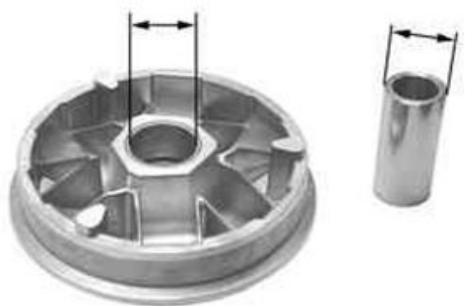

• Vérifier que les coussinets internes montrés sur la figure ne présentent pas d'usure anormale et relever le diamètre interne.

ATTENTION

NE PAS LUBRIFIER NI NETTOYER LES COUSSINETS.

Caractéristiques techniques

Diamètre max. admis :

30,12 mm

Diamètre standard :

30,021 mm

• Mesurer le diamètre extérieur de la douille de glissement de la poulie montré sur la figure.

\section*{Caractéristiques techniques}

Diamètre minimal admis :

29,95 mm

Diamètre standard :

29,959 mm

• Vérifier que les rouleaux ne soient pas endommagés ou usés.

Caractéristiques techniques

Diamètre minimal admis :

0 24,5 mm

Diamètre standard :

0 24,9 mm

• Vérifier que les patins de la plaque de contraste des rouleaux ne soient pas usés.
• Vérifier l'état d'usure des rainures de logement des rouleaux et des surfaces de contact de la courroie sur les deux demies-poulies.

Montage conteneur rouleaux

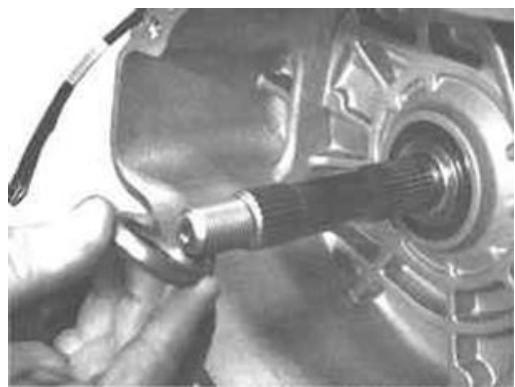

• Introduire l'entretoise avec le chanfrein intérieur dirigé vers le côté introduction.

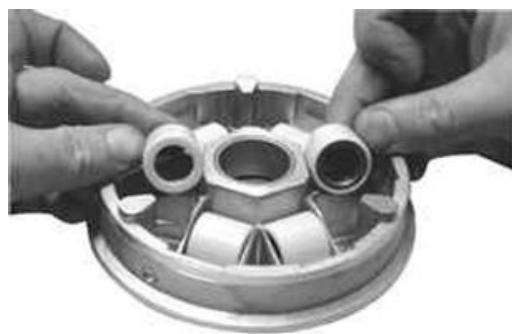

• Positionner les rouleaux dans la demi-poulie comme montré sur la figure.
• Le côté couvert doit s'appuyer sur le flanc interne de poussée de la cage à rouleaux.

• Assembler la demi-poulie avec la butée des rouleaux et les patins de glissement.

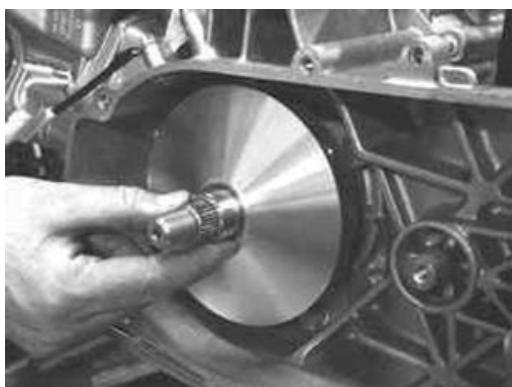

• Introduire la demi-poulie sur le vilebrequin.
• Introduire la douille entretose.

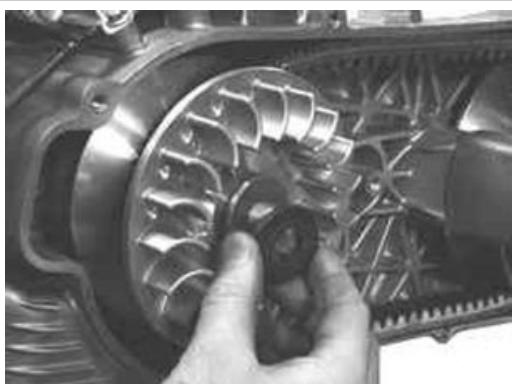

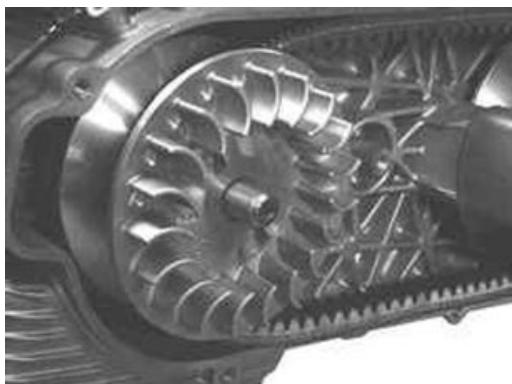

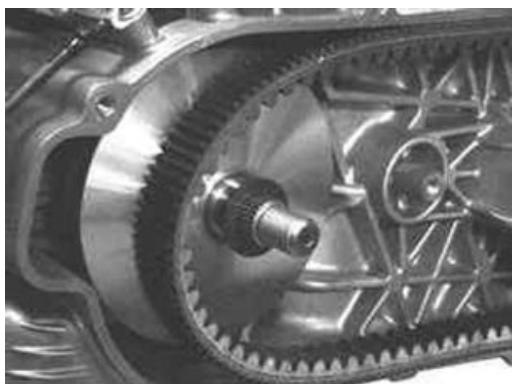

Montage demi-poulie motrice fixe

• Introduire l'entretoise.

• Insérer la demi-poulie motrice fixe et vérifier qu'elle est bien en contact avec l'entretoise et la douille de glissement de la poulie motrice mobile.

• Insérer la rondelle plate et la rondelle concave comme il est indiqué sur la figure.

• Introduire l'écrou dans la position à laquelle il était en fonctionnement précédemment (côté de l'écrou en contact avec la rondelle concave).

• Tourner l'écrou central de la poulie de manière à la prédisposer avec les trous alignés horizontalement pour l'installation de l'outil spécifique.

VERIFIER QUE L'OUTIL CLÉ D'ARRÉT S'INSÉRÉ FACILÉMENT DANS LA POULIE ET DANS LE CARTER MOTEUR.

Équipement spécifique

020474Y Clé de blocage de la poulie motrice

• Insérer le collier de retenue du côté postérieur, de façon à ce que la rainure soit complètement bloquée.
• Monter définitivement l'outil, en rapprochant les écrous manuellement, mais en garantissant l'appui horizontal de l'outil.
• Bloquer l'écrou de fixation poulie motrice au couple prescrit.
• Enlever l'outil spécifique.

Couples de blocage (n^*m)

Écrou de la poulie motrice 160 - 175

Montage couvercle transmission

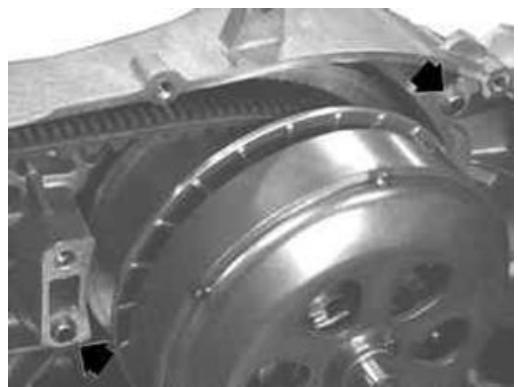

• S'assurer d'insérer correctement dans le carter les 2 pions de centrage.

• Insérer le couvercle transmission avec le coussinet et monter les fixations prévues.
• Bloquer les quatre fixations M8.

Couples de blocage (n*m)

Fixations M8 du couvercle de transmission 23 ÷ 26

• Bloquer les 7 fixations M6.

Couples de blocage (n^*m)

Fixation M6 11 ÷ 13

• Insérer les rondelles sur l'arbre poulie entraînée.

N. B.

D'abord, insérer la rondelle avec un diamètre exterieur PETIT, ensuite CELLE GRANDE.

• Insérer l'écrou bride.
• Équiper la clé dynamométrique pour blocage à gauche en utilisant un joint hexagonal de type pour voiture.
• Serrer l'écrou de fixation de l'arbre poulie entraînée au moyen d'une clé désaxée.

N. B.

VU LES COUPLES DE BLOCAGES ÉLEVÉS, L'UTILISATION DE CLÉS ANGLAISES DIFFÉRENTES, PAR EXÉMPLE LA DOUILLE POLYGNONALE TRADITIONNELLE, PEUT COMPORTER L'ENDOMMAGEMENT DE L'HEXAGONE SITUÉ SUR L'ARBRE OU BIEN LA RUCTURE DE LA DOUILLE.

Couples de blocage (n*m)

Écrou de la poulie entraînée 92 - 100

• Introduire le bouchon axe poulie entrainée en positionnant la dent qui manque dans la partie BASSE en correspondance à la référence sur le carter transmission.

Vérifier que la PRESE entrée de l'air et les sorties d'air sont complétément LIBRES.

• Insérer le couvercle de transmission externe en plastique.
• Bloquer les 4 vis de fixation au couple prescrit.

Couples de blocage (n*m)

Vis du couvercle de transmission externe 7 ÷ 9

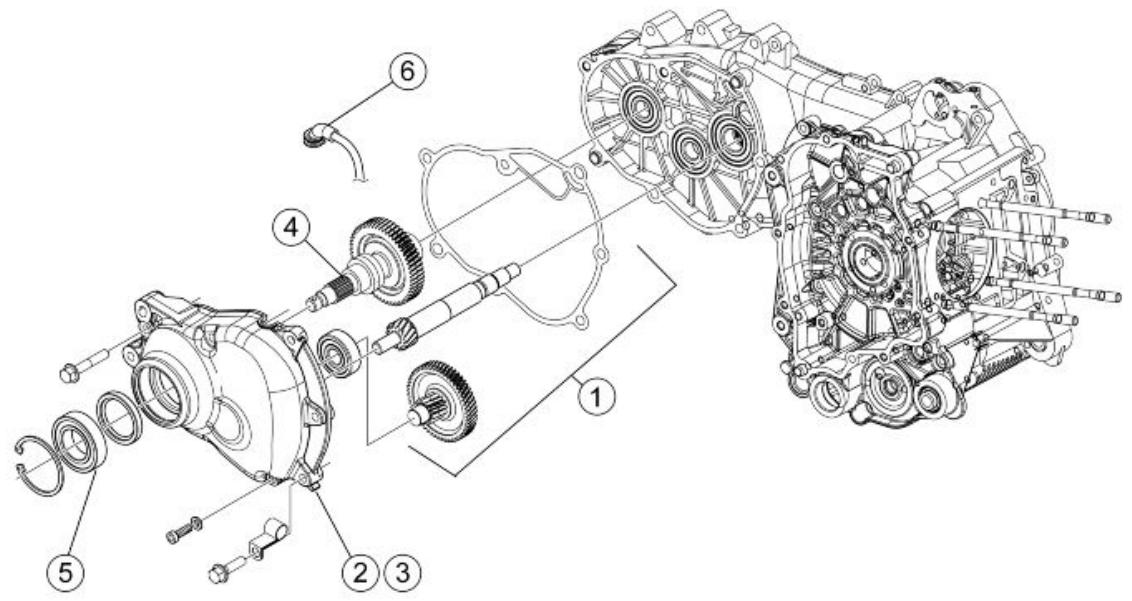

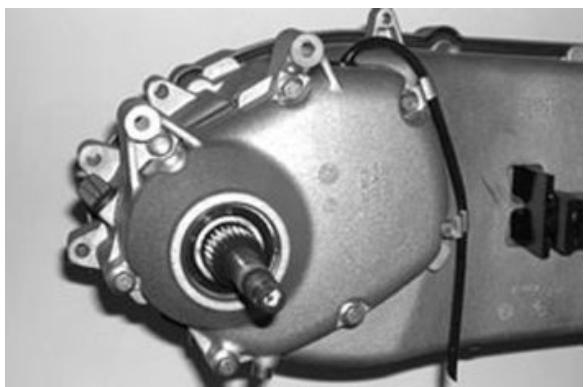

Dépose couvercle moyeu

• Vidanger l'huile du moyeu arrêté, à travers le bouchon de vidange d'huile, placé au-dessous du moteur.
• Retirer les 7 vis de fixation. Enlever le couvercle du moyeu et le joint respectif.

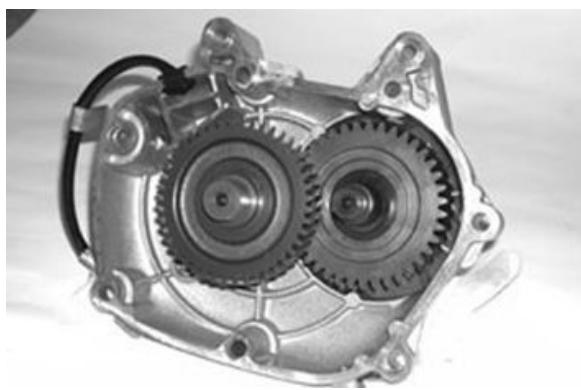

Dépose axe de roue

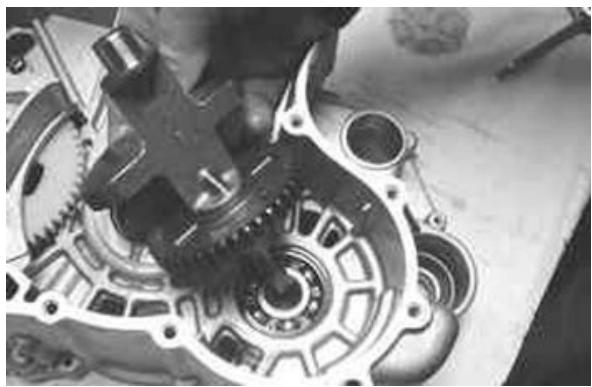

• Retirer l'arbre de renvoi.
• Retirer l'axe roue avec le pignons.

Dépose des roulements boîte moyeu

• Vérifier l'état de tous les coussinets (usure, jeu et bruit).

En cas d'anomalies, procéder de la manière suivante.

Pour le démontage du coussinet axe roue sur le carter moteur, utiliser les détails suivants.

Équipement spécifique

001467Y014 Pince pour extraction des paliers 15mm

001467Y034 Pince pour extraction des coussinets 15mm

001467Y031 Cloche

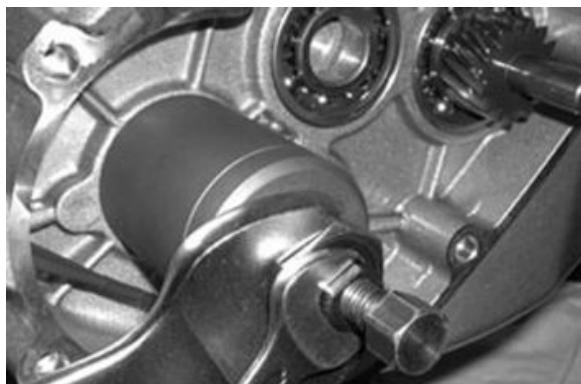

• Pour le démontage du coussinet sur le carter moteur de l'arbre de renvoi, utiliser l'extracteur prévu.

Équipement spécifique

001467Y006 Visse pour l'extraction des paliers de 20 mm

001467Y035 Cloche pour roulements Ø extérieur 47 mm

• Soutenir le couvercle moyeu en utilisant le kit colonnettes.
• Extraire le coussinet à l'aide de l'outil spécifique.

Équipement spécifique

020476Y Kit colonnettes

001467Y006 Vince pour l'extraction des paliers de 20 mm

001467Y007 Cloche pour coussinets Ø externe 54 mm

Dépose des roulements de l'axe de roue

• Extraire la bague Seeger du côté externe du couvercle du moyeu.

• Soutenir le couvercle moyeu en utilisant le kit colonnes.
• Extraire le coussinet au moyen de l'outil spécifique

Équipement spécifique

020476Y Kit colonnettes

020376Y Poignée pour adaptateurs

020477Y Adaptateur 37 mm

020483Y Guide de 30 mm

• Enlever le pare-huile en utilisant un tournevis.

Dépose roulement arbre poulie entrainée

• Enlevant l'arbre de la poulie entrainée, du coussinet correspondant et pare-huile, enlever le couvercle de transmission et le groupe de l'embrayage comme cela est décrit dans le chapitre « Transmission automatique ».
• Extraire l'arbre poulie entrainée du coussinet.
• Enlever le pare-huile en agissant avec un tournevis de l'intérieur du boîtier de pignons du moyeu.
• Extraire l'anneau de retenue type Seeger montré sur la figure.
• À l'aide de l'outil spécifique, extraire le coussinet de l'arbre de la poulie entraînée du carter moteur.

Équipement spécifique

020376Y Poignée pour adaptateurs

020358Y Adaptateur 37 × 40 ~mm

020364Y Guide de 25 mm

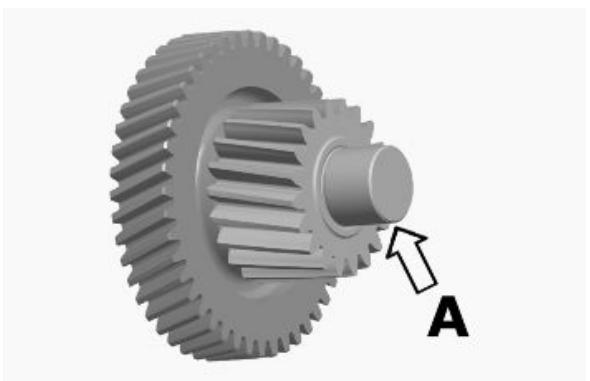

Contrôle arbre moyeu

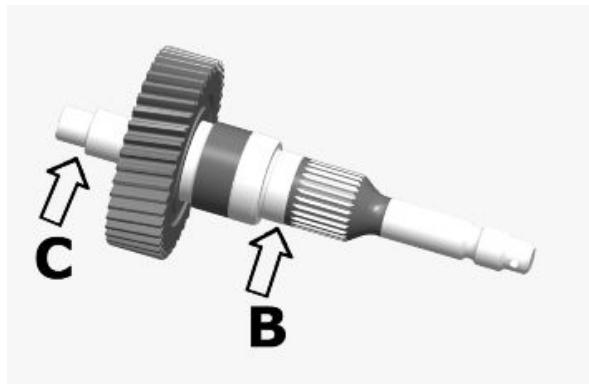

• Vérifier que les 3 arbres ne doivent pas des signes d'usure ou bien de déformations sur les surfaces dentées, aux portées des coussinets et des joints-spi.
• Si l'on relève des anomalies, remplacer les pièces endommagées.

Caractéristiques techniques

Diamètre de la portée pour l'arbre de renvoi :

Diamètre de la portée pour l'axe de roue :

B = 0 30 - 0,010 - 0,023 mm

C = 15 - 0,01 - 0,02mm

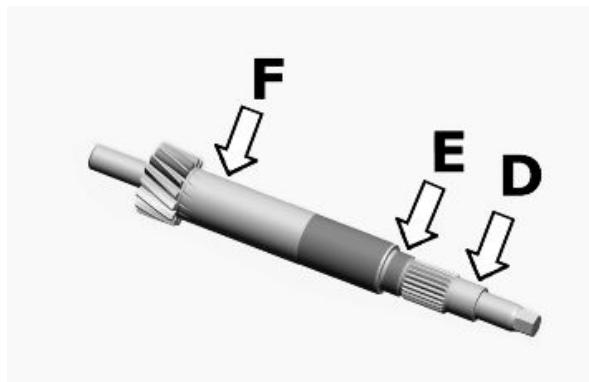

Diamètre de la poulie entraînée :

• Vérifier que le plan d'accouplement ne présente pas de bosselures ni de déformations.
• Vérifier les portées des coussinets.

Si on relève des anomalies, replacer le moyeu.

Montage roulement arbre poulie entraînée

• Réchauffer le carter avec le pistolet thermique.

Equipement spécifique

020151Y Réchauffeur d'air

• Introduire le coussinet arbre poulie entrainée jusqu'à le bloquer sur le fond du siège à l'aide de l'outil spécifique.

LE PLACER AVEC LES BILLES BIEN EN VUE CÔTÉ MOYEU (NORME VALABLE POUR COUSSINETS AVEC LA CAGE EN PLASTIQUE).

Equipement spécifique

020376Y Poignée pour adaptateurs

020360Y Adaptateur 52 × 55 ~mm

020364Y Guide de 25 mm

• Chauffer le siège du coussinet du pignon intermédiaire.
• Introduire le coussinet de l'arbre intermédiaire à l'aide de l'outil spécifique.

LE PLACER AVEC LES BILLES BIEN EN VUE CÔTÉ MOYEU (NORME VALABLE POUR COUSSINETS AVEC LA CAGE EN PLASTIQUE).

Equipement spécifique

020376Y Poignée pour adaptateurs

020359Y Adaptateur 42 × 47 ~mm

020363Y Guide de 20 mm

• Chauffer le siège, sur le carter, du coussinet axe roue.
• Insérer le coussinet de l'axe roue dans le siège supérieur du carter, à l'aide de l'outil spécifique.

N. B.

LE PLACER AVEC LES BILLES BIEN EN VUE CÔTÉ MOYEU (NORME VALABLE POUR COUSSINETS AVEC LA CAGE EN PLASTIQUE).

Equipement spécifique

020376Y Poignée pour adaptateurs

020359Y Adaptateur 42 × 47 ~mm

020412Y Guide de 15 mm

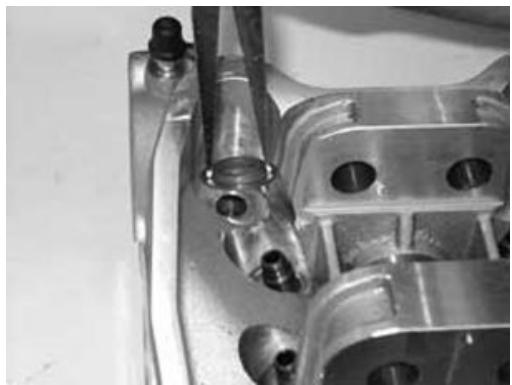

• Positionner l'anneau de retenue type Seeger d'arrêt de sûreté coussinet arbre poulie entraînée.

N. B.

RESPECTER LA POSITION MONTRÉE SUR LA FIGURE.

• Introduire le pare-huile de l'arbre poulie du côté transmission.

Montage roulement couvercle moyeu

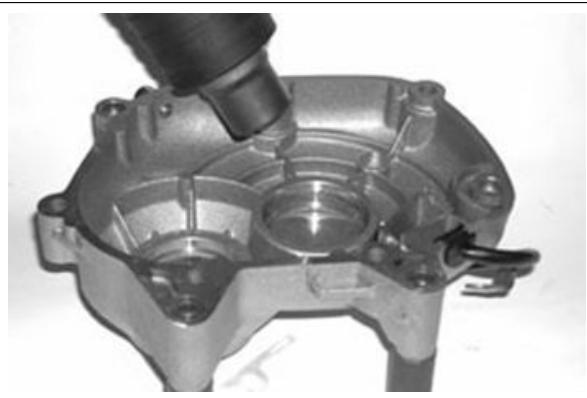

• Chauffer les sièges des coussinets sur le couvercle en utilisant le pistolet thermique.
• Soutenir le couvercle moyeu avec le kit colonnes.

Equipement spécifique

020151Y Réchauffeur d'air

020476Y Kit colonnettes

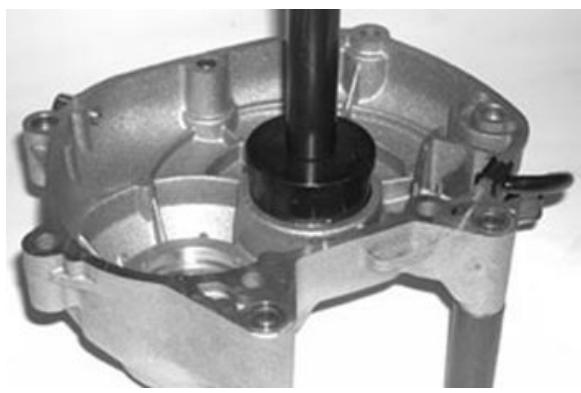

• Insérer le coussinet de l'arbre intermédiaire sur le couvercle en utilisant l'outil spécifique.

N. B.

LE PLACER AVEC LES BILLES BIEN EN VUE CÔTÉ MOYEU (NORME VALABLE POUR COUSSINETS AVEC LA CAGE EN PLASTIQUE).

Equipement spécifique

020376Y Poignée pour adaptateurs

020360Y Adaptateur 52 × 55 ~mm

020363Y Guide de 20 mm

• Chauffer, de l'extérieur du couvercle, le siège du coussinet axe roue.

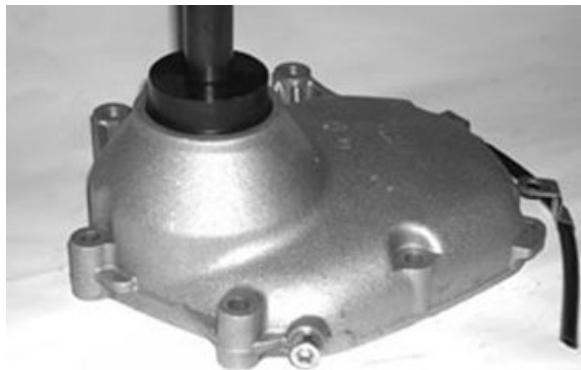

• Insérer à l'aide du pointeau approprié le coussinet axe roue sur le couvercle jusqu'à le bloquer.

Equipement spécifique

020376Y Poignée pour adaptateurs

020360Y Adaptateur 52 × 55 ~mm

020483Y Guide de 30 mm

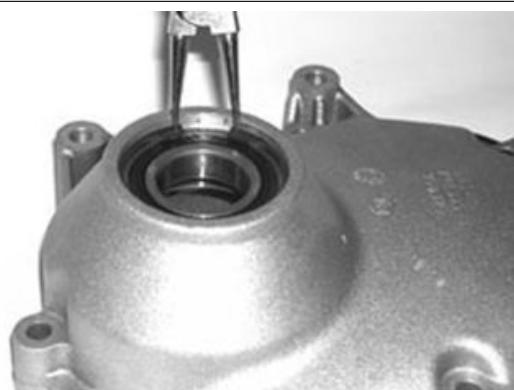

• Remonter la bague élastique

• Soutenir le couvercle moyeu avec le kit colonnettes.

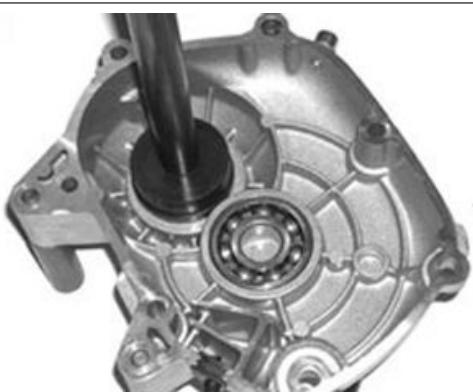

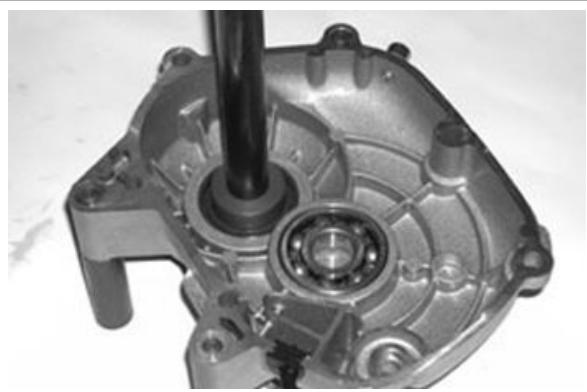

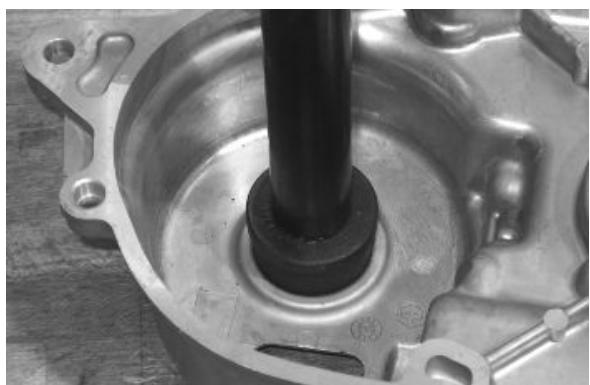

• Insérer le pare-huile de l'axe roue avec le bord d'étanchéité vers l'intérieur du couvercle.
• Positionner le pare-huile à ras du carter.

Equipement spécifique

020376Y Poignée pour adaptateurs

020360Y Adaptateur 52 × 55 ~mm

020476Y Kit colonnettes

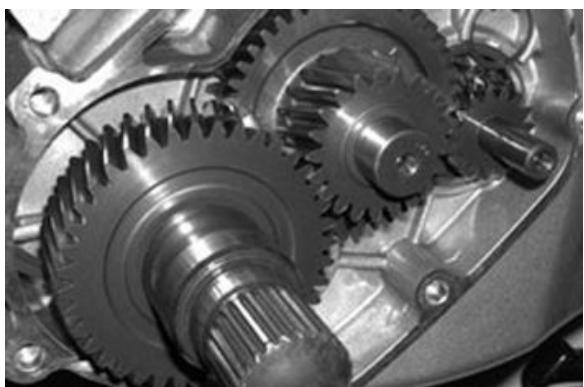

Montage des engrenages du moyeu

• Positionner les 3 arbres comme il est indiqué sur la figure.

Montage couvercle moyeu

• Vérifier le positionnement correct des pions de centrage.
• Monter un nouveau joint.
• Monter le couvercle en veillant au correct positionnement de l'évent.

• Placer les 7 vis de fixation, les bloquer au couple prescrit en faisant attention à la position des colliers d'étanchéité du tuyau reniflard et des 3 vis les plus courtes, comme indiqué sur la figure.
• Remplir avec l'huile préconisée jusqu'au niveau Max.

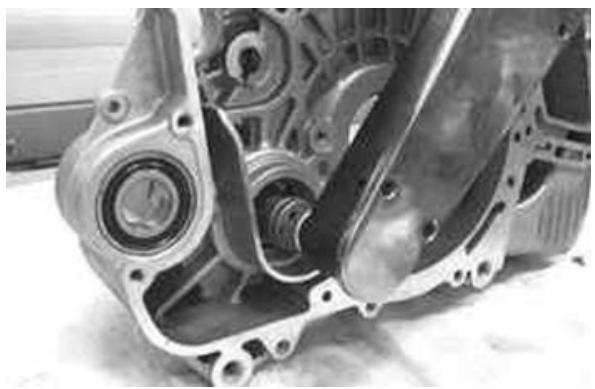

Produits conseillés

AGIP ROTRA 80W-90 Huile du moyeu arrière

Huile SAE 80W/90 dépassant les spécifications API GL3

Caractéristiques techniques

Quantité :

250~cm^3

Couples de blocage (N·m)

Vis du couvercle du moyeu AR 24 ÷ 27

Couverture volant

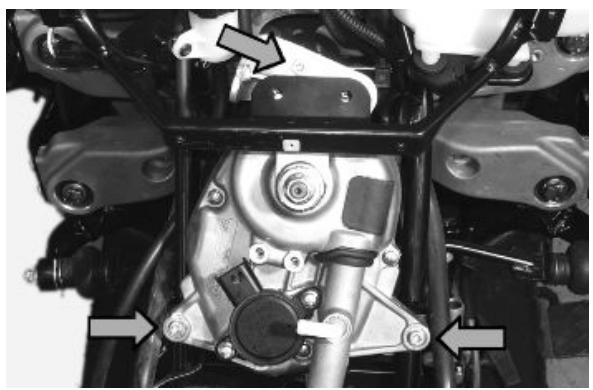

• Extraire les trois colliers indiqués sur la figure pour accéder plus facilement au démontage du couvercle volant, enlever le manchon de refoulement au cylindre et débrancher le manchon de recirculation du couvercle pompe.

LES COLLIERS SONT DESTINÉS AU REMPLACEMENT. PROCÉDER AU DEMONTAGE, EN LES OUVRANT À L'AIDE D'UN TOURBEVIS OU BIEN EN LES COUPANT. FAIRE ATTENTION À NE PAS ENDOMMAGER LES RAC-CORDS EN PLASTIQUE.

Dépose couvercle volant

• Vidanger l'huile moteur en enlevant le bouchon de vidange.
• Placer un récipient approprié pour recueillir l'huile.

-Extraire le pré-filtre.

• Enlever le filtre à huile en utilisant une clé pour filtres du type à ruban ou à carton façon.

• Dévisser les 14 vis de fixation.
• Extraire le couvercle volant et son joint ainsi que le support pour les manchons du système de refroidissement.

N. B.

LES VIS SONT DE 4 LONGUEURS DIFFERENTES. NOTER LES POSITIONS CORRESPONDANTES.

ATTENTION

EXTRAIRE LE COUVERCLE EN ÉVITANT LES POSSIBLES INTERFÉRENCES ENTRE LE STATOR ET LE ROTOR.

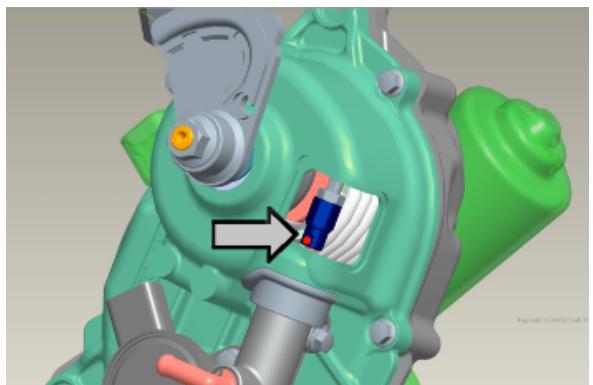

ATTENTION

FAIRE ATTENTION AFIN D'ÉVITER UNE ÉVENTUELLE CHUTE DE LA SOUPAPE DU BY-PASS ET DU RESSORT CORRESPONDANT.

Dépose des composants du couvercle volant

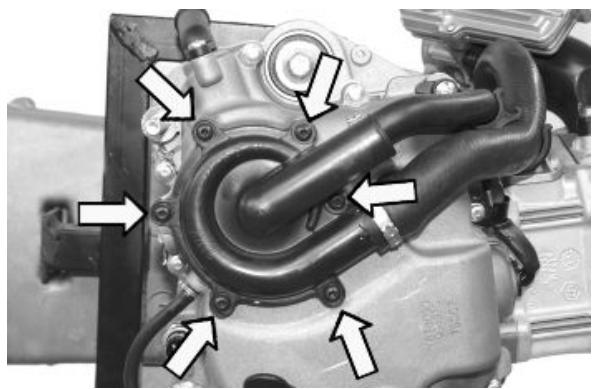

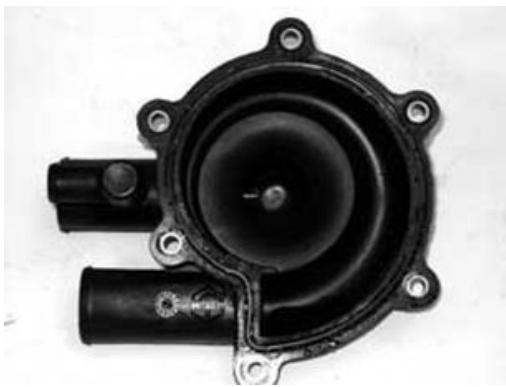

• Dévisser les 6 vis de fixation et retirer le couvercle de la pompe à eau.

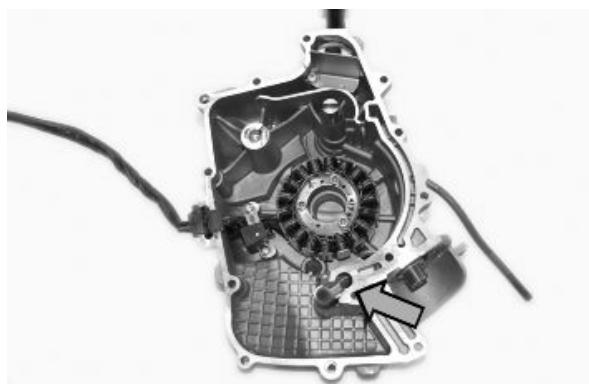

• Extraire le by-pass et son ressort.
• Déposer le joint d'étanchéité.

Dépose stator

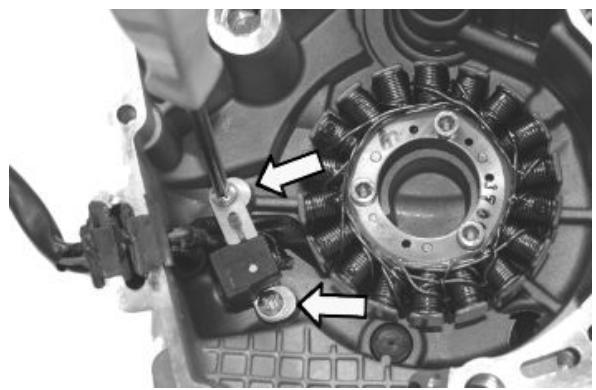

• Enlever les 2 vis de fixation et l'étrier de guidage du câblage.

• Dévisser les 3 vis de fixation et extraire le stator, ainsi que son câblage.

Contrôle composants couvercle

• Dévisser les 2 vis de fixation et extraire le support de la soupape à lamelle avec cloison.

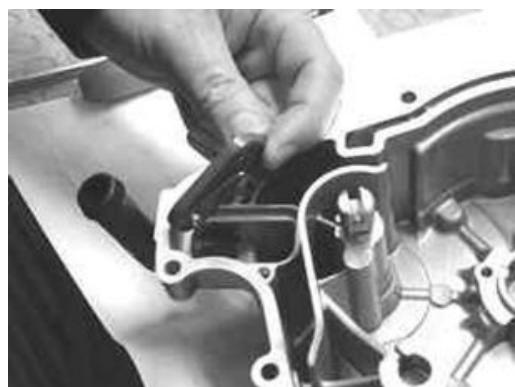

• Enlever la soupape à lamelle du blow-by et ses joints d'étanchéité.

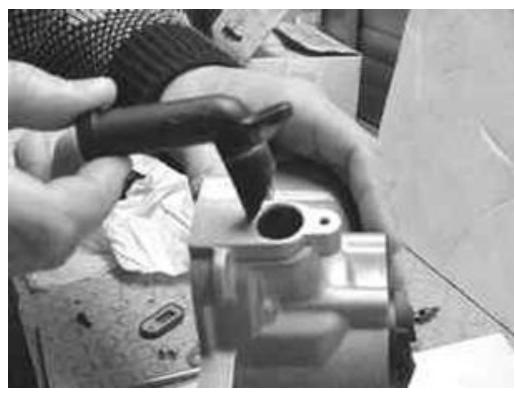

• Dévisser la vis de fixation et enlever le raccord de sortie des gaz et le joint torique prévu.

• Vérifier que le plan d'accouplement du carter ne présente pas d'irrégularités ou de déformations.

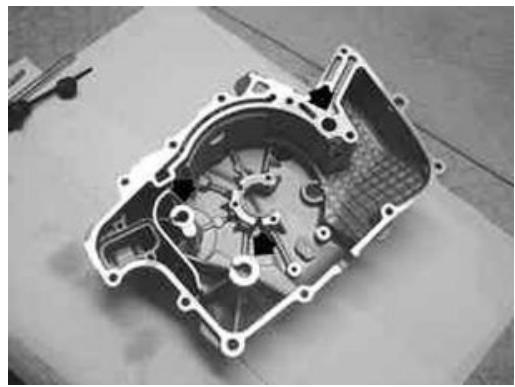

• Vérifier qu'il n'y a pas d'usure sur le logement de la vanne by-pass, à la portée du limiteur de couple et à la portée pour l'arbre pompe à eau.

Caractéristiques techniques

Diamètre trou de logement by-pass :

13,9 mm

Diamètre portée pour arbre d'engrenage dé-marrage :

12 mm

Diamètre de portée pour arbre de distribution de pompe :

8 mm

• Vérifier que le plan d'accoupling et le raccord filtré à huile ne présentent pas d'irrégularités ou de déformations.

• Vérifier l'intégrité du stator et du câblage relatif.

• Vérifier la continuité entre les 3 phases.

N. B.

LES VALEURS SONT DÉCLARÉES POUR TEMPERATURE AMBIANTE. UN CONTROôle AVEC LE STATOR EN TEM-PRATURE DE FONCTIONNEMENT MÈNE AUX VALEURS SUPérieURES DE CELLES DÉCLARÉES.

Caractéristiques électroniques

Résistance :

$$ 0, 2 \div 1 \Omega $$

• Vérifier l'isolement de masse de chaque phase.
• En cas d'anomalies, ne pas oublier de vérifier soignement le câblage, parce que celui-ci est réalisé avec 2 types de câbles : câbles rigides près du stator et câbles couplés jusqu'au connecteur.

• Vérifier que l'enroulement soit positionné de façon qu'il ne puisse interférer avec les têtes des vis de fixation.

Montage stator

• Monter le stator et tout le câblage, en fixant les 3 vis au couple prescrit.

N. B.

INSÉRER LE JOINT D'ÉTANCHÉITE DU CÂBLAGE EN CAOUTCHOUC DANS LE LOGEMENT PRATIQUE SUR LE CARTER.

Couples de blocage (n*m)

Fixations du stator 8-10

• Monter l'étrier de guidage du câblage en fixant les 2 vis au couple prescrit.

Couples de blocage (n*m)

Vis de la bride de guidage du câblage du stator 3 - 4

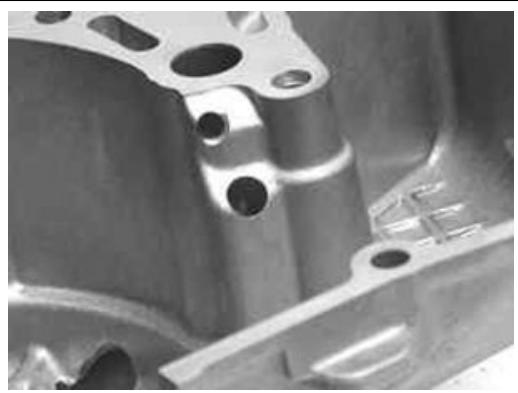

Montage des composants du couvercle volant

• Avant d'effectuer le remontage, vérifier le nettoyage soigné de tous les composants.
• Pour le carter couvercle, vérifier soigneusement toutes les conduites de la lubrification, en particulier :
• Les 3 canaux du by-pass.

• Conduite d'alimentation du capteur de pression huile.

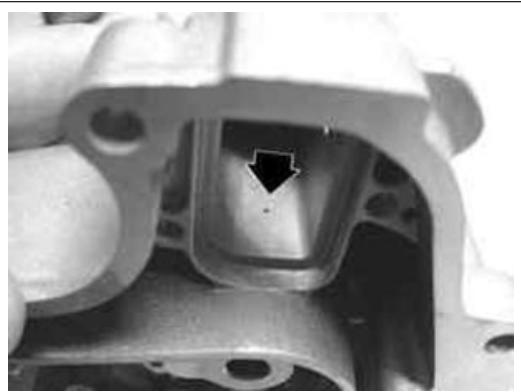

• Vidange de la chambre de décantation des vapeurs d'huile.

• Monter provisoirement le bouchon pour trou de contrôle du calage distribution et le bouchon/jauge de remplissage huile moteur.

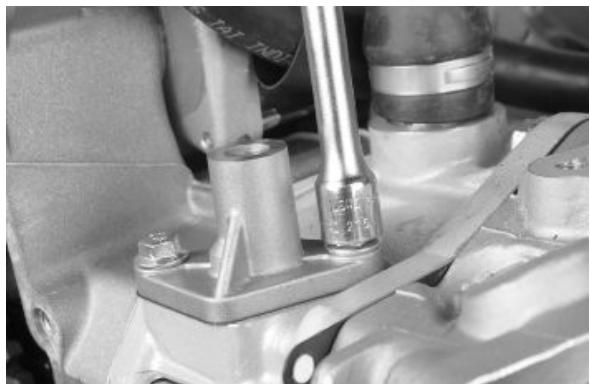

• Insérer la conduite de recapture du blow-by, en utilisant un nouveau joint torque.
• Bloquer la vis au couple prescrit.

Vis de fixation du conduit de récapération blow-by 3-4

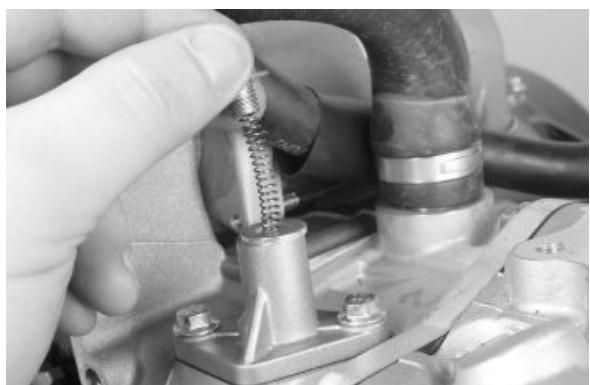

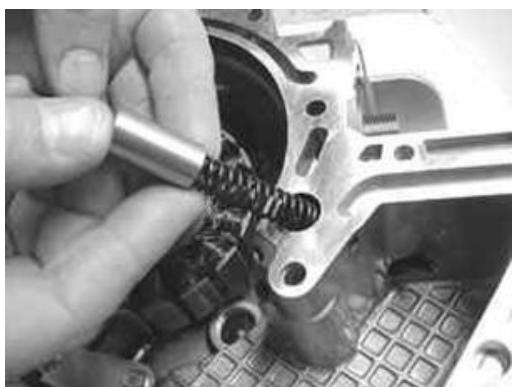

• Introduire le désesort et le piston by-pass sur le couvercle volant.

N. B.

LUBRIFIER LA SOUPAPE DU BY-PASS.

• Remonter la soupape à lamelles du blow-by en utilisant un nouveau joint d'étanchéité.
• Remonter le support avec cloison en bloquant les vis au couple prescrit.

Vis de support avec cloison 0,3÷ 0,4

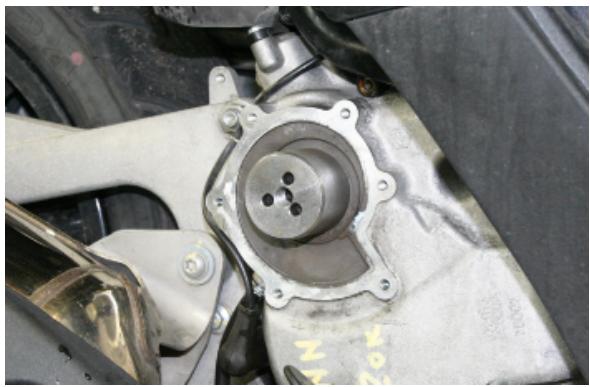

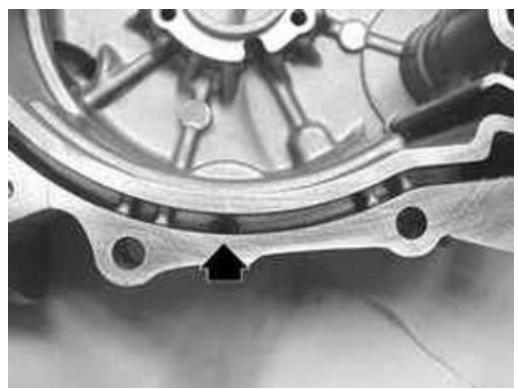

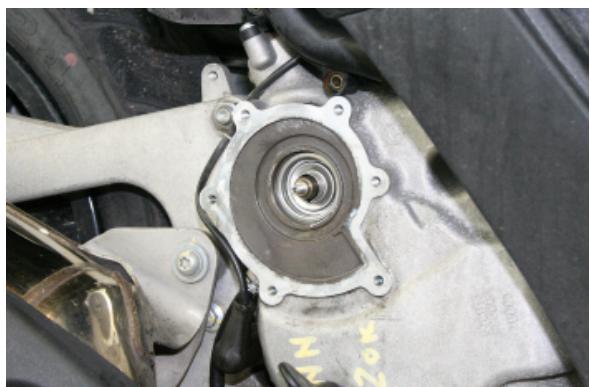

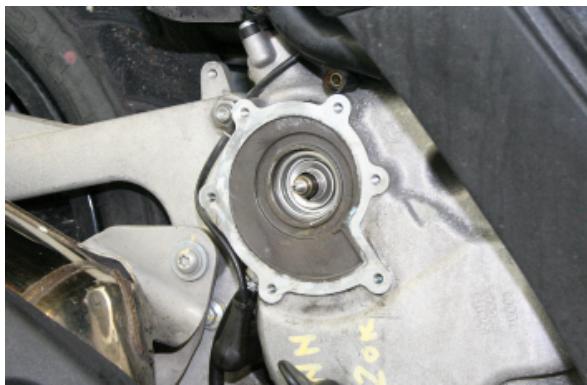

• Positionner soigneusement un nouveau joint torique, en évitant qu'il entre en contact avec de la graisse ou de l'huile.

L'inobservance de CETTE régle entraiène des déformations irréversibles du JOINT torique.

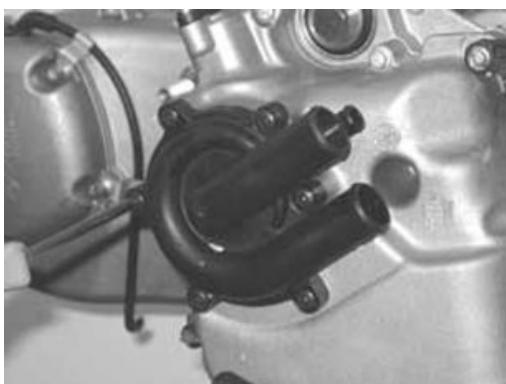

• Remonter le couvercle de la pompe à eau, en bloquant les 6 vis de fixation au couple prescrit.

Montage couvercle volant

• Installer un nouveau filtre à huile, lubrifier le joint d'étanchéité, rapprocher et serrer au couple prescrit.

Couples de blocage (n*m)

Filtre à huile moteur 12 ÷ 16

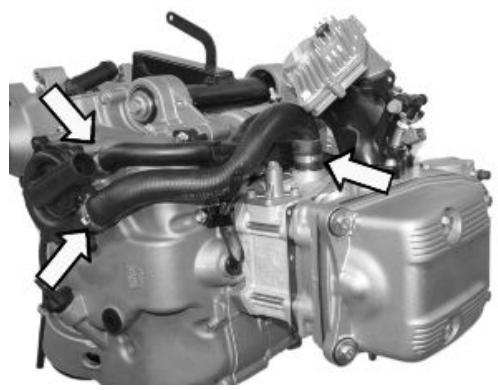

• Monter le manchon de refoulement au cylindre et relier le manchon de recirculation au couvercle de la pompe en utilisant 3 nouveaux colliers.

BLOQUER LES COLLIERS À L'AIDE DE LA PINCE APPROPRIÉE EN FAISANT BIEN ATTENTION À NE PAS MARQUER EN PROFONDEUR LES MANCHONS ET EN MÈME TEMPS À EVITER DES SERRAGES INSUFFISANTS.

• Remonter le pré-filtre et le bouchon de vidange huile moteur, en le bloquant au couple prescrit.
• Ravitailler le moteur avec le type d'huile recommandée.

AGIP CITY HI TEC 4T huile pour moteur

Huile synthétique SAE 5W-40, API SL, ACEA A3, JASO MA

Bouchon de vidange d'huile moteur 24 ÷ 30

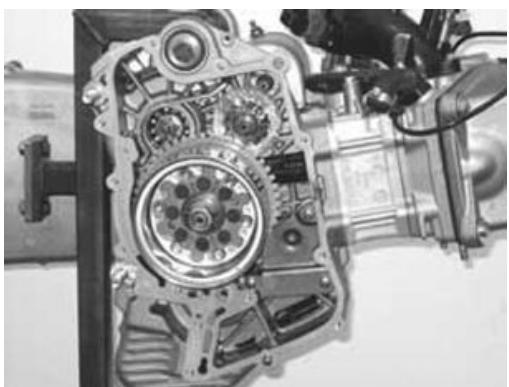

• Graisser le logement du pignon intermédiaire avec limiteur de couple sur le couvercle volant.

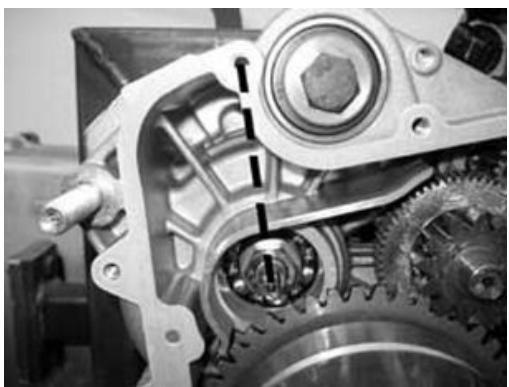

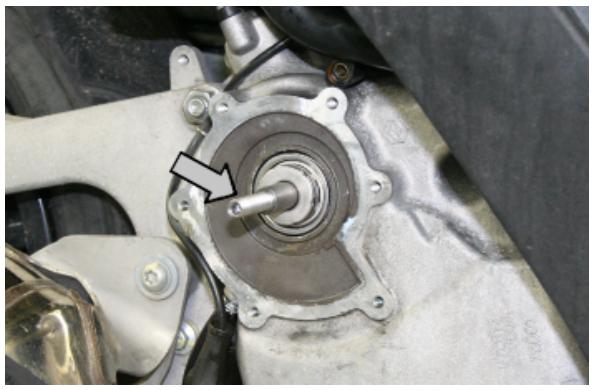

• Aligner la prise de mouvement de la pompe à eau avec une séquence et monter le couvercle volant en agissant comme écrit dans le chapitre Couvercle volant.

• Insérer un nouveau joint sur le carter moteur.
• Vérifier la présence des 3 pions de centrage.

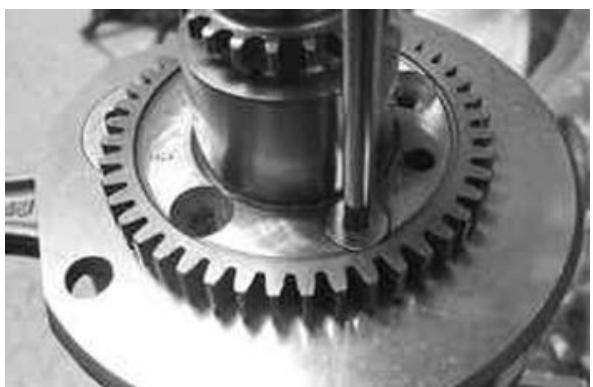

• Tourner le vilebrequin de manière à aligner la prise de mouvement du contre-arbre avec une référence sur le carter (voir figure).

• Répéter l'alignement pour le petit arbre pompe à eau avec la même référence sur le couvercle.

N. B.

CES PREVISIONS SONT UTILES EN CAS D'INTERVENTION QUAND LE COUVERCLE POMPE À EAU EST MONTE.

• Installer le couvercle volant sur le moteur, en faisant attention à éviter des interférences entre stator et rotor.

AVERTISSEMENT

LE NON-RESPECT DE CETTE NORME PEUT PROVOQUER LA RUCTURE DES AIMANTS CÉRAMIQUES.

• Fixer les 14 vis de fixation du couvercle en les bloquant au couple prescrit.

N. B.

LES VIS SONT DE QUATRE LONGUEURS :

• LES 3 PLUS COURTES SONT DANS LA POSITION INDIQUEE SUR LA FIGURE.
• LA PLUS LONGUE EST PLACEES SOUS LE BOUCHON DE REMPLISSAGE HUILE MOTEUR.

• LES VIS INTERMEDIAIRES POUR LES FIXATIONS RESTANTES SAUF LA VIS DE FIXATION DU SUPPORT MANCHON (MISE EN EVIDENCE SUR LA FIGURE) LEGEREMENT PLUS LONGUE.

Couples de blocage (N*m)

Vis du couvercle du volant 11 - 13

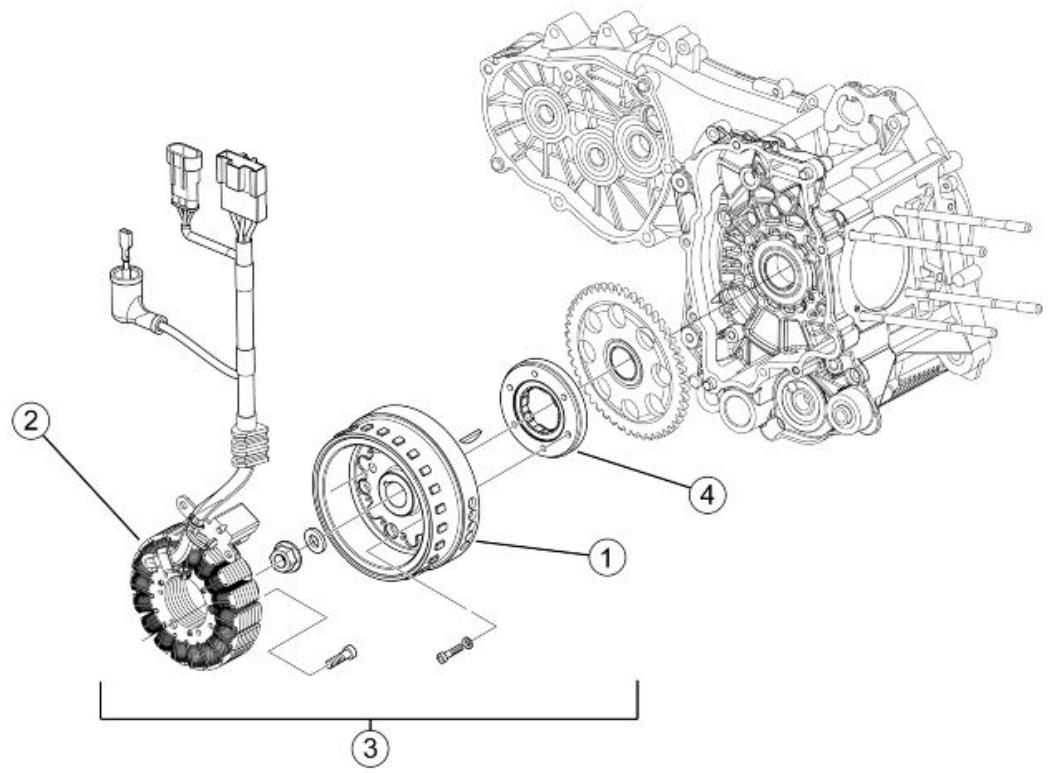

Volant et démarrage

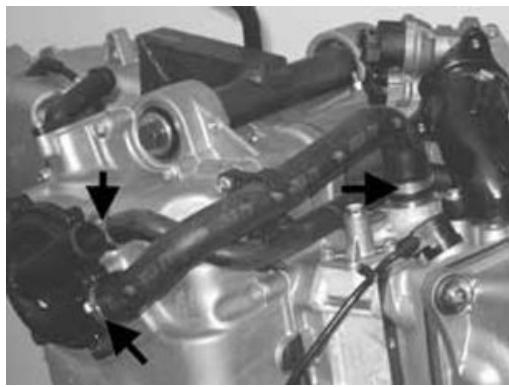

• Extraire les trois colliers indiqués sur la figure pour accéder plus facilement au démontage du couvercle volant, enlever le manchon de refoulement au cylindre et débrancher le manchon de recirculation du couvercle pompe.

LES COLLIERS SONT DESTINÉS AU REMPLACEMENT. PROCÉDER AU DEMONTAGE, EN LES OUVRANT À L'AIDE D'UN TOURBEVIS OU BIEN EN LES COUPANT. FAIRE ATTENTION À NE PAS ENDOMMAGER LES RAC-CORDS EN PLASTIQUE.

Le démarreur est commercialisé complet.

Avant de décider de le remplacer, il faut réaliser les vérifications suivantes :

1-BATTERIE

Vérifier la tension au repos (quelques heures) :

Tension >12,5V

Vérifier la densité de l'électrolyte de chaque élément :

Bé = 30 ÷ 32

Poids spécifique: 1,25 ÷ 1,26

OUI point 2 NON point 3

2 - Vérifier le bon branchement des bornes négatives (négatif batterie et négatif démarreur électrique) entre elles et avec le cadre.

OUI point 4 NON point 5

3 - Recharger ou si nécessaire replacer la batterie. 4 - Brancher le testeur pour diagnostic (voir le chapitre « Injection »).

Brancher la pince à induction d'un ampèremètre au câble positif d'alimentation du démarreur électrique.

Enlever le fusible n° 12 de 10 A (voir le chapitre « Fusibles »).

Commuter sur « ON » avec interrupteur sur « RUN » et béquille latérale soulevée.

Sélectionner la fonction « PARAMÈTRES »

Commander le démarrage du moteur (empêché de partir) le temps nécessaire pour relever le nombre de tours d'absorption du démarreur électrique.

N. B.

LE NOMBRE DE TOURS Déclaré EST CELUI INDIQUÉ PAR LE TESTEUR DE DIAGNOSTIC. LA LECTURE DES TOURS N'EST PAS RÉELLE MAIS ELLE RESTE VALABLE POUR LE DIAGNOSTIC.

Equipement spécifique

020680Y Instrument de diagnostic

Caractéristiques électroniques

Absorption au régime d'entrainement :

80÷ 120 A

Régime de rotation =

~300÷400 tr/min

OUI point 6 NON point 7 NON point 8 NON point

5 - Rétablit les connexions.

6 - Les valeurs sont correctes

Pour une autre confirmation, effectuer le contrôle d'absorption à vide.

Déposer le démarreur électrique (voir le chapitre « Volant et système de démarrage »).

Rebrancher la masse et le positif puis effectuer à nouveau le contrôle.

Caractéristiques électroniques

Courant d'absorption à vide :

<40 A

OUI point 10 NON point 11

7 - Régime d'entraînement bas

Absorption électrique élevée

Procéder au contrôle de la rotation du moteur (exemple : fusion possible des coussinets en bronze) et si on ne relève aucune anomalie, replacer le démarreur électrique.

8 - Régime de rotation à vide bas

Absorption électrique basse

Répéter l'opération en pratiquant un pont entre les bornes de puissance du télérupteur de démarrage ou mécanisme, remplacer.

Vérifier les nouvelles valeurs

OUI Point 12 NON Point 13

Absorption électriqueasse

Le moteur tourne trop facilement, vérifier la pression de fin de compression.

Si on relève des valeurs incorrectes, procéder selon les indications.

10 - Le démarreur électrique fonctionne. 11 - Vérifier la rotation de l'induit. 12 - Remplacer le télérupteur de démarrage de façon définitive. 13 - Vérifier à nouveau la batterie et si nécessaire, replacer le démarreur électrique.

N. B.

SI LE RÉGIME D'ENTRAINEMENT DU VILEBREQUIN EST BAS ET PRODUIT UN BRUIT ANORMAL, VÉRIFIER LA ROUE LIBRE ET LE LIMITEUR DE COUPLE (VOIR CHAPITRE « VOLANT MAGNETIQUE ET SYSTÉME DE DEMARRAGE »).

DÉMARREUR ÉLECTRIQUE

Caracteristique	Description/ Valeur
Type	Mitsuba sm13d
Puissance	0,9 kW

BATTERIE

Caracteristique	Description/ Valeur
Capacité	14 Ah
Courant au démarrage	125 A

TÉLÉRUPTEUR DE DÉMARRAGE

Charactéristique	Description/valeur
Type	HERMÉTIQUE
Portée	150 A continus

TRANSMISSION DÉMARRAGE

Caracteristique	Description/valeur
Couronne et roue libre coaxiale au volant.	Engrenage intermédiaire intégré avec limiteur de couple.

Le système de démarrage prévoit une transmission entre l'induit du moteur et le vilebrequin équipée d'une roue libre coaxiale au volant et limiteur de couple réalisé sur l'arbre intermédiaire.

Le limiteur est réglé à 10 kgm (100 Nm) ; ce composant a la fonction de préserver la structure du moteur et le mécanisme de démarriage en cas de manœuvre de démarriage erronée avec déclenchement conséquent de rotation inverse.

La roue libre permet un démarrage suffisamment silencieux.

La commande de démarrage (excitation du télérupteur) est asservie par les consentements de la béquille latérale et de l'interrupteur d'urgence OFF/RUN, cela permet de ne pas mettre en marche en conditions de danger.

Le circuit de commande du démarrage n'est pas contrôlé par le système antidémarrage, donc, avant de solliciter de manière anormale le système de démarrage, vérifier le consentement de l'antidémarrage.

En ce qui concerne la vérification du circuit des consentements, voir le chapitre « Installation électrique ». Pour les contrôles de la transmission de commande du vilebrequin, procéder en suivant les indicateurs contenus dans le chapitre « Volant et système de démarrage »

Dépose moteur du démarreur

N. B.

CETTE PROCÉDURE PEUT ÉTRE EFFECTUÉE MÈME AVEC LE COUVERCLE VOLANT MONTE.

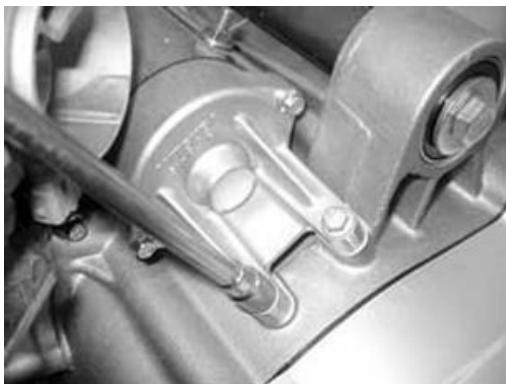

• Dévisser les deux vis de fixation. - Extraire le démarreur complet.

Dépose volant magnétique

N. B.

ÉTANT DONNÉ QU'IL FAUT PROCÉDER AU DEMONTAGE DU VOLANT MAGNETIQUE, IL FAUT ENLEVER AVANT TOUT LA PLAQUE DE RETENUE DU PATIN DE GUIDAGE DE LA CHÂINE.

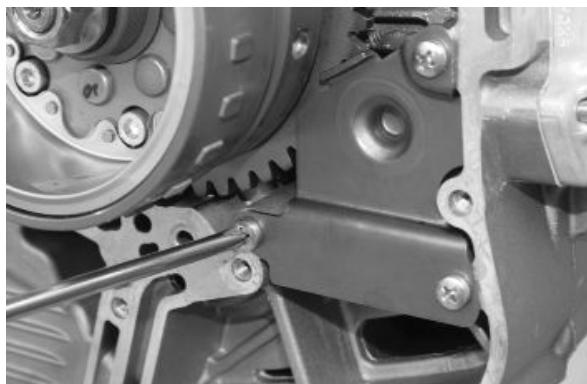

• Dévisser les 3 vis de fixation et extraire la plaque de retenue du patin de guidage de la chaîne et la couronne de démarrage.

• Aligner les deux trous placés sur le volant avec le logement sur le carter pour permettre l'introduction de l'outil spécifique.

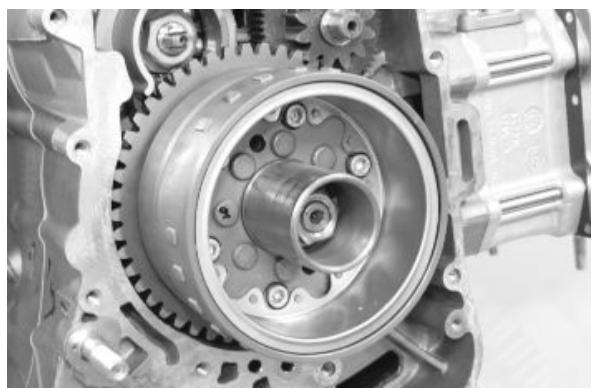

• Visser la douille qui fait partie de l'outil d'arrêt volant sur le filetage destiné à l'extracteur.

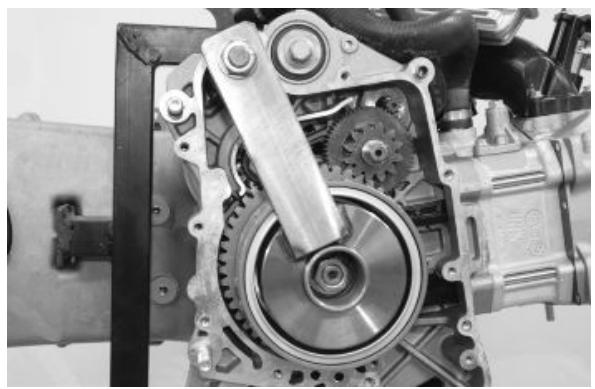

• Introduire l'outil spécifique ainsi qu’il est montré sur la figure, en s’assurant que les pivots sont bien entrés dans les trous alignés précédemment, et qu’il soit bien bloqué et presque droit par rapport au volant.

Équipement spécifique 020472Y Clé de blocage du volant

• Dévisser l'écrou de fixation du volant magnétique.
• Extraire l'outil spécifique et l'écrou de fixation.

• Enlever la rondelle.

• Introduire de nouveau l'écrou de manière à découvrir de très peu l'arbre et libérer l'espace occupéPARAVANTpar la rondelle.

Attention

CETTE OPERATION EST NECESSAIRE ETANT DONNE QUE LE VOLANT EST BLOQUE DE MANIÈRE SOLIDE ET PAR CONSEQUENT LE DETACHEMENT DU CONE POUR RAIT COMPORTER LA CHUTE DU ROTOR ET DONC LA RIPTURE DES AIMANTS.

• Introduire l'extracteur spécifique.
• À l'aide d'une clé de 27 mm et une douille de 19 mm, débloquer le volant magnétique.

020467Y extracteur du volant

• Enlever l'extracteur.
• Extraire l'écrou et extraire le volant magnétique ainsi que la couronne de démarrage.
• Extraire la clavette du vilebrequin.

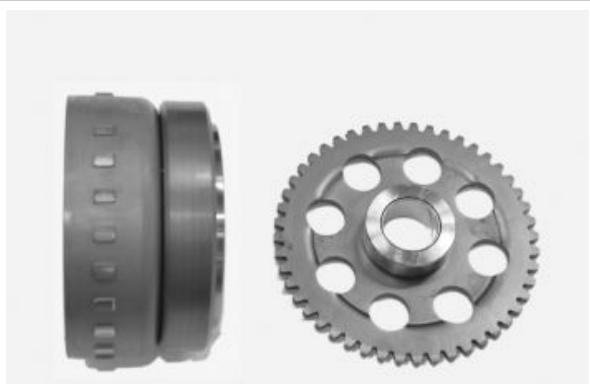

• Pour extraire la couronne de démarrage de la roue libre, il faut la tourner dans le sens des aiguilles d'une montre et la extraire.

• Enlever la roue libre du volant magnétique en dévissant les 6 vis de fixation.

EN PREVISION DU DEMONTAGE DE LA ROUE LIBRE, IL EST CONSEILLE DE DESSERRER PREALABEMENT LES 6 VIS DE FIXATION LORSQUE LE VOLANT EST ENCORE MONTE SUR LE VILEBREQUIN.

• La roue libre est accouplée au volant de manière très précise ; si le démontage est plus difficile que prévu, utiliser 2 vis comme points de prise et comme extracteurs si nécessaire.

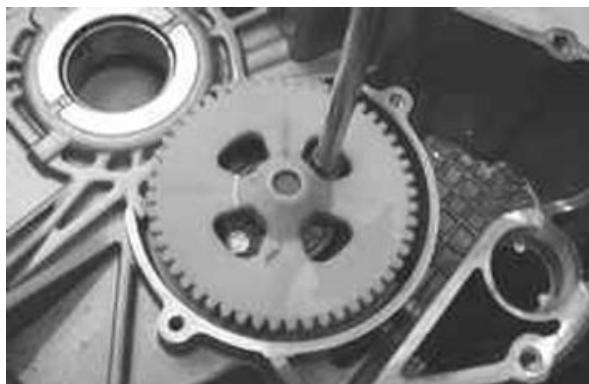

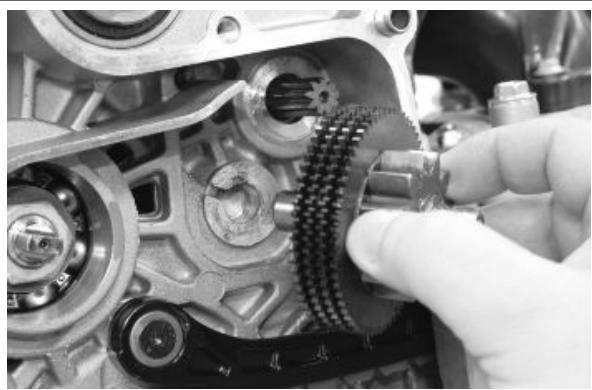

• Extraire le pignon intermédiaire doté de limiteur de couple.

• Vérifier l'intégrité des aimants.
• Vérifier que la petite cage de support des aimants ne soit ni déformée ni cassée.
• Vérifier que le clouage du volant ne soit pas relâché.

Courroie de démarrage

• Vérifier qu'il n'y ait pas de signes d'usure ou la présence d'empreintes anormales sur les « rouleaux » de la roue libre et sur la surface du moyeu de la couronne de démarrage.

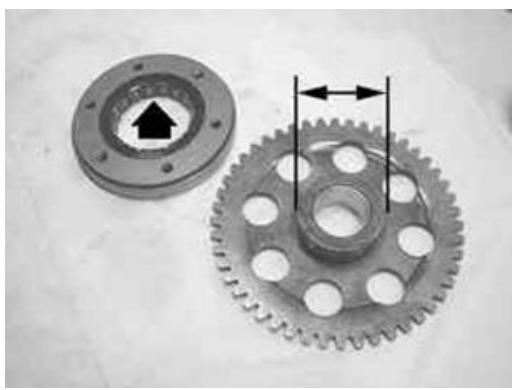

• Vérifier le diamètre externe du moyeu.

Diamètre externe du moyeu :

0 45,665 + 0,008 + 0,005 mm

• Vérifier le diamètre interne du coussinet du pignon de démarrage.
• Vérifier que les dents ne soient pas usées.

Diamètre interne du coussinet :

0 27 + 0,020 +0,041 mm

N. B.

LORSQUE LES ÉVENTUELLES ANOMALIES CONCERNENT LE MOYEU, IL CONVIENT DE REMPLACER LA COURONNE DE DEMARRAGE ET LA ROUE LIBRE.

SI SEUL LE COUSSINET EST USÉ, IL EST POSSIBLE DE REMPLACER UNIQUÉMENT LA COURONNE DE DEMARRAGE. DANS UN PAREIL CAS, IL EST OPPORTUN DE VÉRIFIER ÉGALEMENT LE DIAMÈTRE ET LA SURFACE DE LA PORTÉE SUR LE VILEBREQUIN. SI L'ON RELÈVE DES ANOMALIES, REMPLACER LE VILEBREQUIN.

Engrenage intermédiaire

• Vérifier que les dents ne soient pas usées.

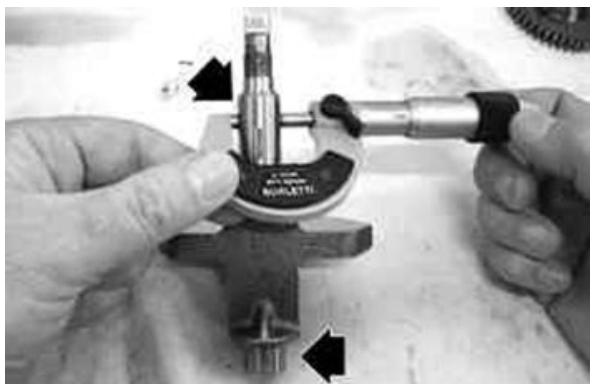

• Vérifier le diamètre des deux pièces.

Diamètre de la portée du pignon :

0 12 - 0 - 0,011 mm

Vérifier également le diamètre des portées sur le couvercle du volant et sur le carter moteur.

Caractéristiques techniques

Diamètre de la porte sur le couvercle du volant :

0 12 + 0,034 -0,016 mm

Diamètre de la bague sur le carter moteur :

0 12 + 0,034 -0,016 mm

N. B.

Le limiteur de COUPLE prévoit 4 pignons AYANT la fonction de disques moteurs de l'embrayage.

Les disques menés sont réalisés avec 4 ressorts dotés de profils rainurés ; tout cela permet de transmettre des couples inférieurs à 10 kgm.

Si l'on effectue des manoeuvres de démarrage erronées, le limiteur évite d'éventuels contrecoups et la consécutive inversion de la rotation du vilebrequin, ce qui peut compromettre la structure du moteur.

Tout le dispositif limiteur ne peut pas être révisé. Si on relève des anomalies évidentes sur les disques crantés, il faut remplacer l'ensemble.

Montage roue libre

• Vérifier le bon état des surfaces de contact de la roue libre.
• Nettoyer soigneusement la roue libre pour éliminer tout dépôt de LOCTITE.
• Dégrossir le filetage des trous sur la roue libre et les vis de fixation.
• Appliquer le produit conseillé à l'extrémité des vis.

Loctite 243 frein-filet moyen

Frein-filet moyen Loctite 243

• Monter la roue libre sur le volant magnétique, en faisant attention que la partie rectifiée soit en contact avec le volant, c'est-à-dire, avec la bague Seeger de la roue visible.

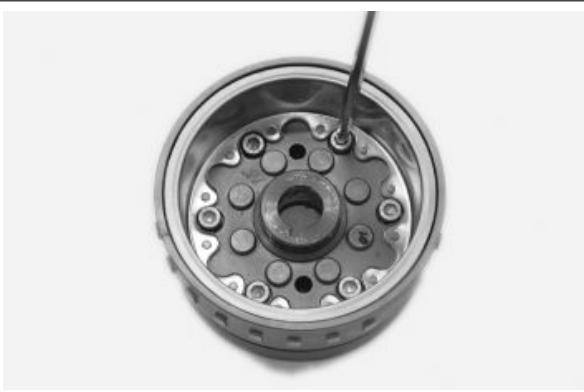

• Bloquer les 6 vis de fixation en série croisée au couple prescrit.

Couples de blocage (n^*m)

Vis de fixation de la roue libre au volant 13 ÷ 15

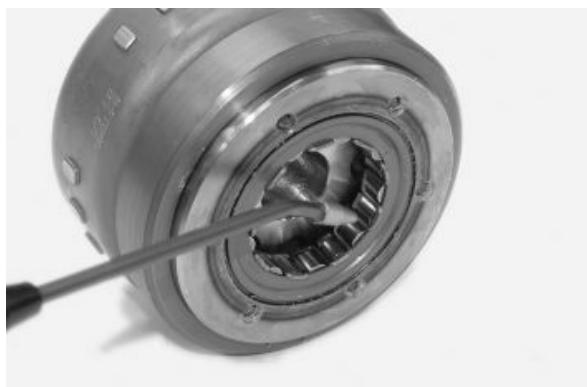

-Huiler les « rouleaux » de la roue libre.

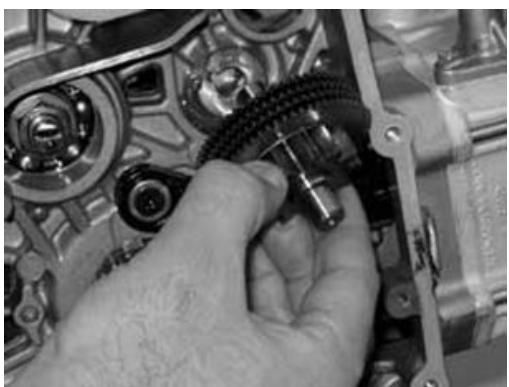

Montage engrenage intermédiaire

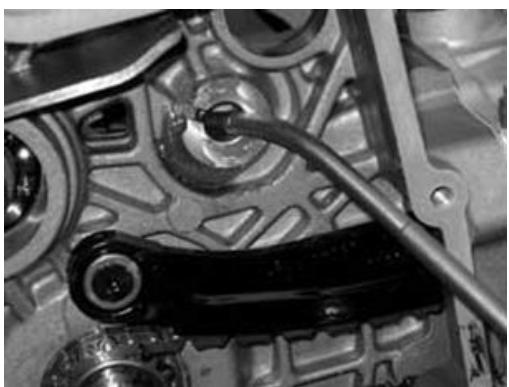

• Graisser le logement du pignon sur le carter moteur.

• Insérer le pignon intermédiaire avec limiteur de couple.

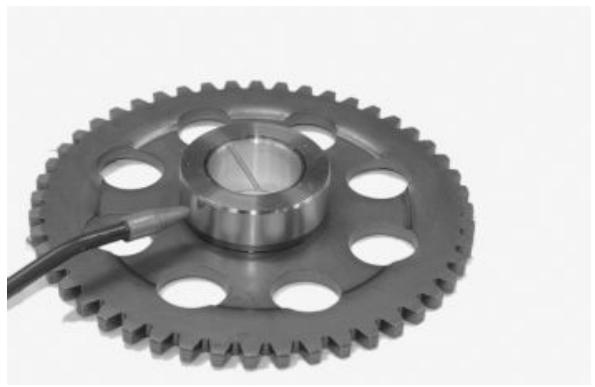

• Huiler le coussinet interne et la surface du moyeu de la couronne de démarrage.

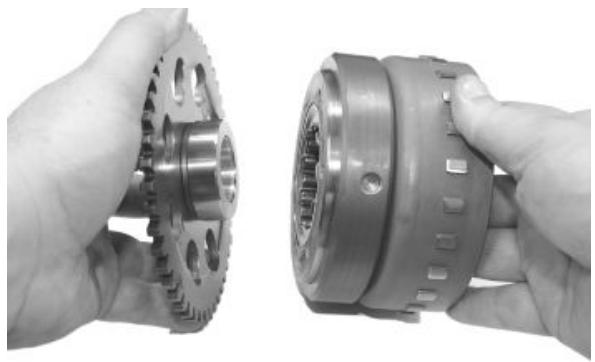

• Monter la couronne de démarrage sur le volant en le tournant dans le sens des aiguilles d'une montre et en même temps en l'insérant.

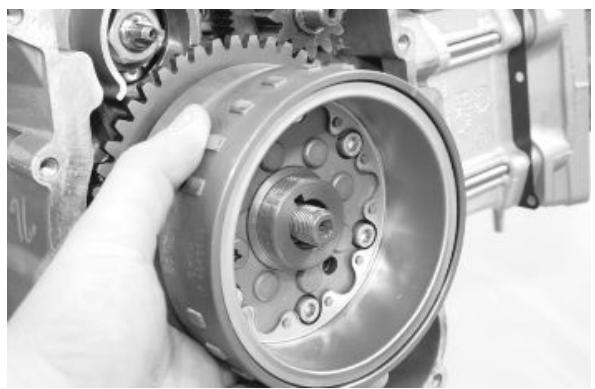

Montage volant magnétique

• Introduire la clavette sur le vilebrequin.
• Monter le volant magnétique en faisant bien attention à l'introduction correcte de la clavette et à bien engrener en même temps le pignon du limiteur de couple à la couronne de démarrage.

• Introduire sur le vilebrequin la rondelle et l'écrou.

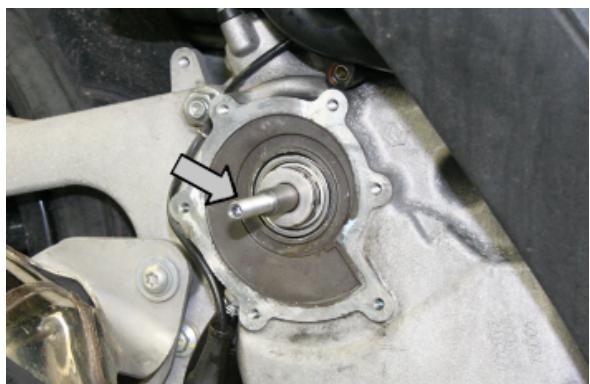

• Visser jusqu'à fin de course la douille de guidage, qui fait partie de l'outil d'arrêt volant, et la visser d'un 1/4 de tour.

N. B.

LE NON-RESPECT DE CETTE NORME COMPORTERAIT LE BLOCAGE DU GUIDE SUR LE VOLANT.

Equipement spécifique

020472Y Clé de blocage du volant

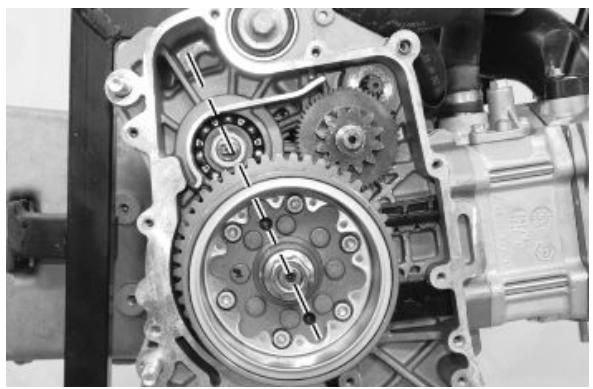

• Aligner les deux trous du volant magnétique sur le logement, sur le carter destiné à l'outil spécifique.

• Introduire l'outil spécifique, en s'assurant que les pivots sont bien entrés dans leur siège.

Equipement spécifique

020472Y Clé de blocage du volant

• Bloquer l'écrou d'arrêt volant au couple prescrit.

Couples de blocage (N.m)

Écrou de fixation du volant 115 - 125

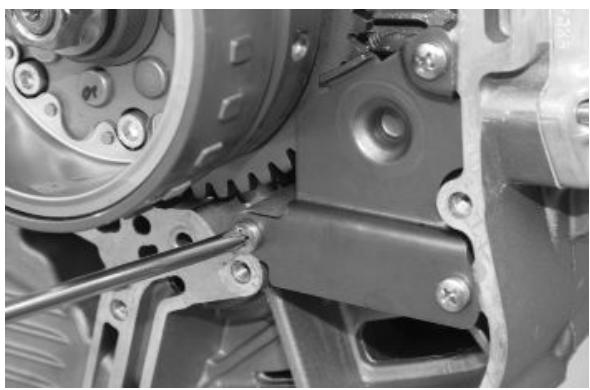

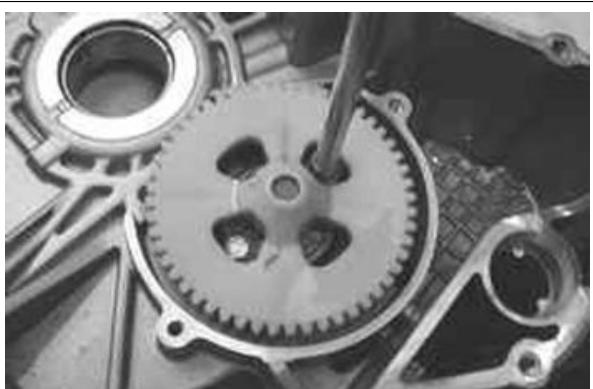

• Monter la plaquette de retenue du patin de guidage chaîne, en fixant les 3 vis au couple prescrit. N.B.

AVANT DE SERRR LES VIS, AMENER LA COURONNE DE DEMARRAGE EN CONTACT AVEC LE CARTER ET VERIFIER QU'ELLE EST LIBRE DE TOURNER DANS LE SENS CONTRAIRE AUX AIGUILLES D'UNE MONTRE.

Couples de blocage (n^*m)

Vis de fixation de la plaque de retenue du patin guide-chaine 3 ÷ 4

Montage moteur du démarreur

• Vérifier les bonnes conditions et huiler le joint torique.

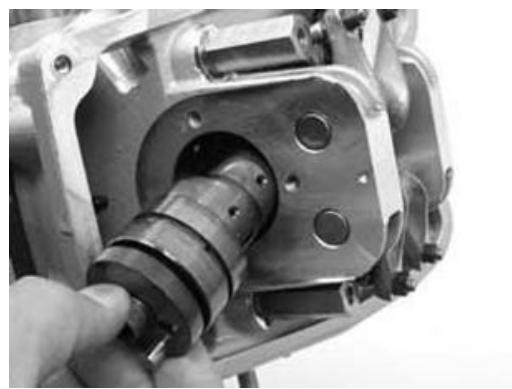

• Introduire le démarreur.
• Bloquer les deux vis de fixation au couple prescrit.

Couples de blocage (n^*m)

Vis du démarreur 11 ÷ 13

Groupe thermique et distribution

• Enlever le couvercle de transmission externe et interne.

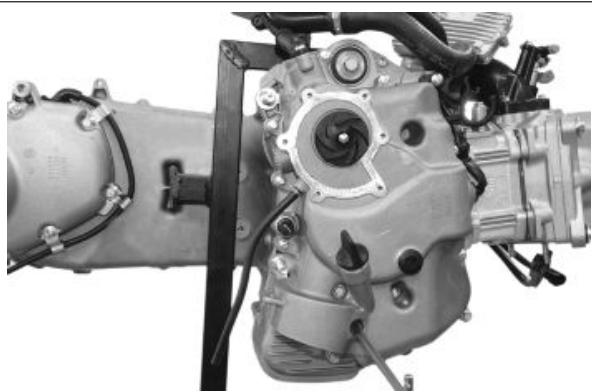

• Enlever le couvercle volant, le volant et le limiteur de couple.

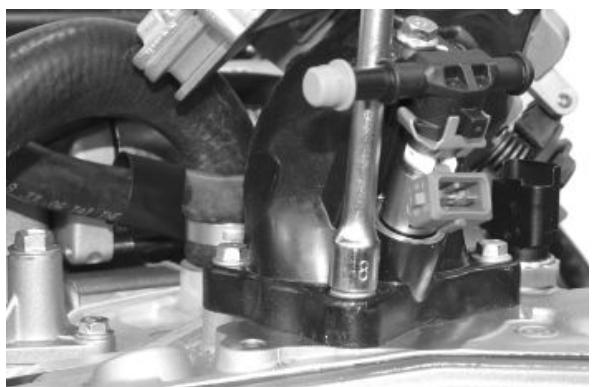

Dépose collecteur d'aspiration

• Dévisser les trois vis de fixation.
• Extraire le groupe collecteur aspiration entièrement.

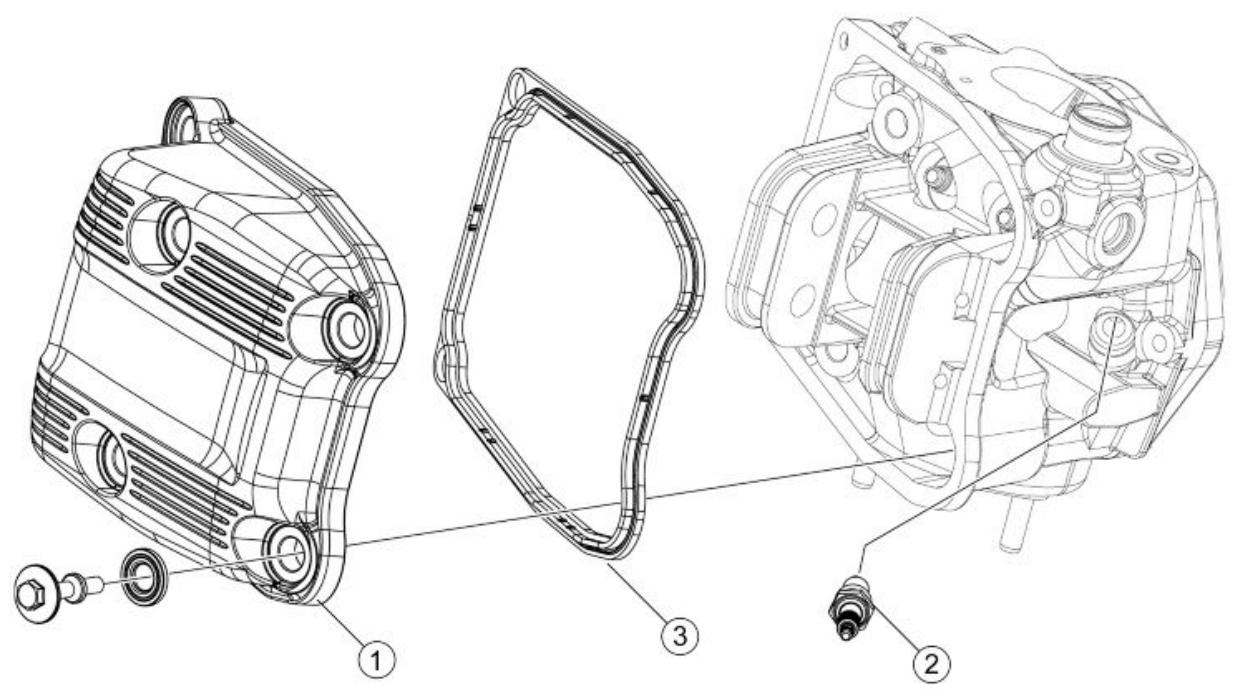

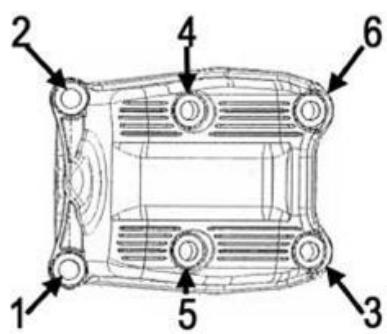

Dépose couvercle de poussoirs

• Défaire les 6 vis spéciales à butée et leurs joints en caoutchouc.
• Extraire le couvercle poussoirs et ses joints.

Dépose de commande de distribution

• Tourner le moteur jusqu'à la fermeture des soupapes d'aspiration.

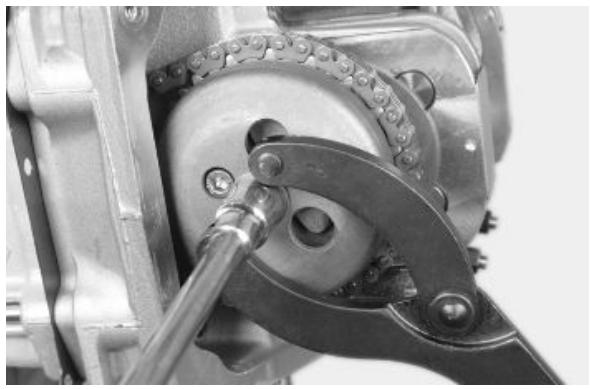

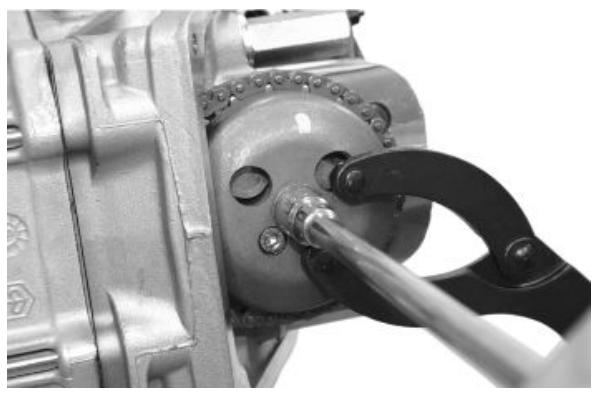

• Extraire la vis centrale et la cloche d'arrêt de levée de soupape en utilisant l'outil spécifique.

Équipement spécifique

020565Y Clé de blocage universelle pour butée du volant

• Enlever le ressort de rappel et la masse de levée de soupape avec sa rondelle de fin de course.

FAIRE ATTENTION À CE QUE LE RESSORT ET LA RONDELLE NET TOMBENT PAS DANS LE MOTEUR À TRAVERS LE SIÉGE DE LA CHÂINE.

• Aligner les repères placés sur la couronne de la chaîne de distribution et sur la culasse.

• Desserrer de façon préventive la vis centrale du tendeur.

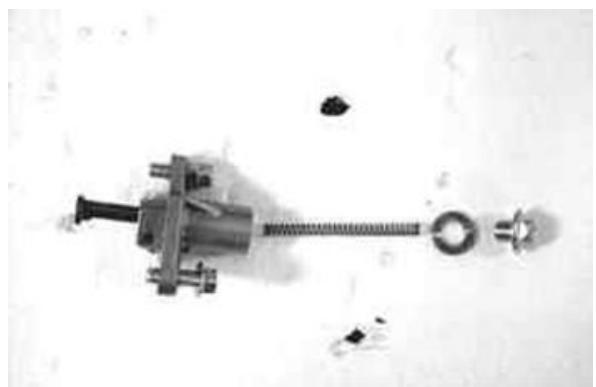

• Déserrer les deux vis de fixation et enlever le tendeur et ses joints.

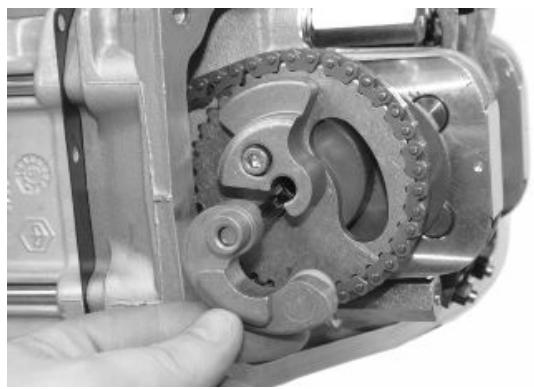

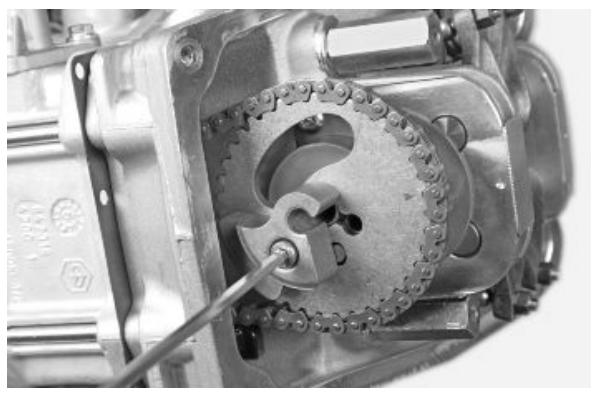

Extraire la vis hexagonale interne et le contrepoids, ainsi qu'il est montré sur la figure.

• Extraire la couronne de la chaîne de distribution de l'arbre à cames.
• Extraire la couronne de la chaîne de distribution.

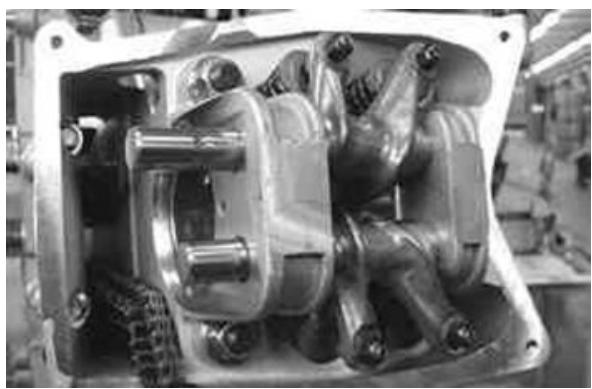

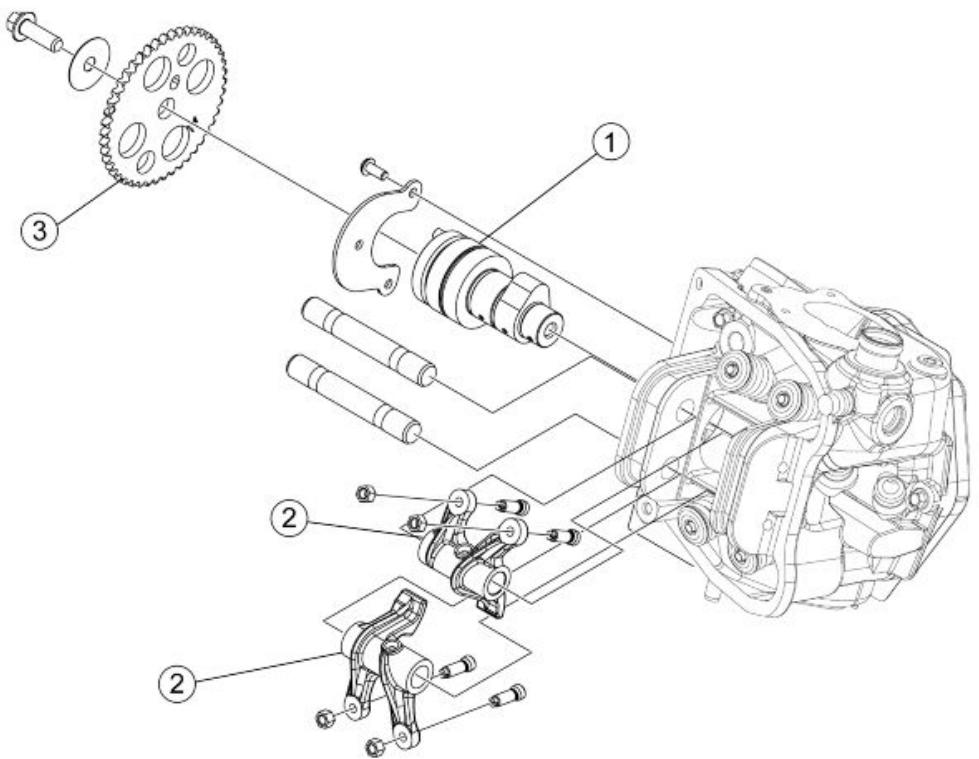

Dépose arbre à cames

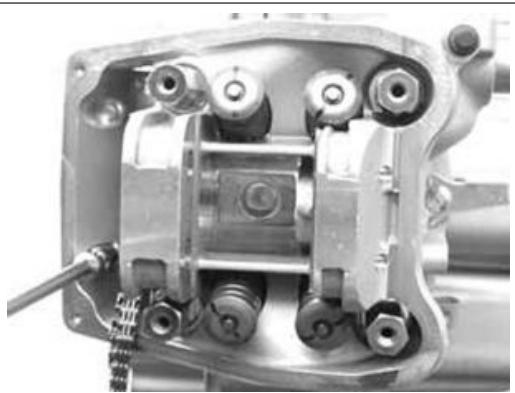

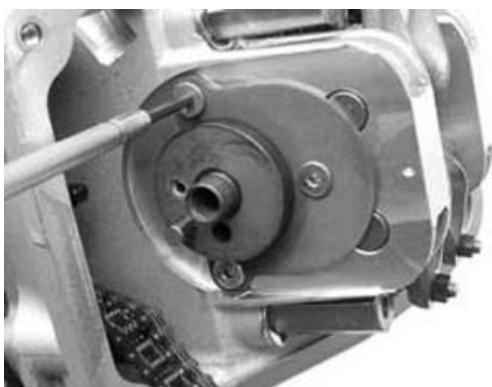

• Dévisser les 3 vis de fixation et extraire l'étrier de retenue de l'arbre à cames.

N. B.

L'EXTRACTION DES VIS DE FIXATION PEUT ETRE DIFFICILE. FAIRE ATTENTION À NE PAS ENDOMMAGER L'HEXAGONE INTERNE. AU BESOIN, DÉCOLLER PRÉALABLEMENT LES FILETS.

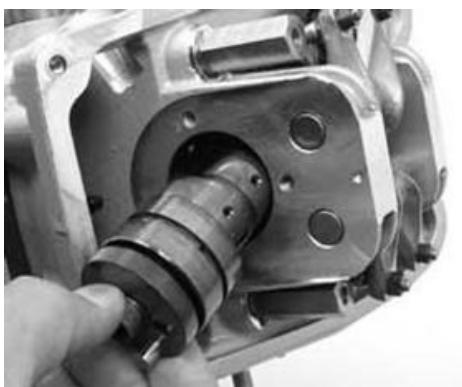

• Déposer l'arbre à cames.

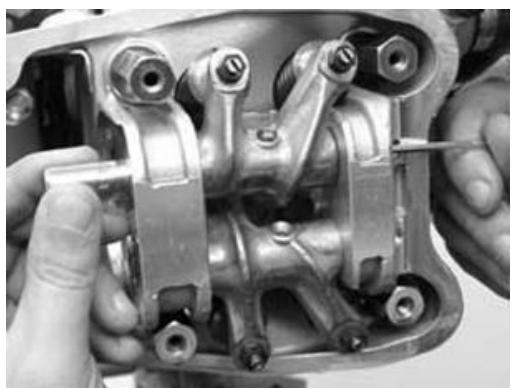

• Extraire les pivots et les culbuteurs des trous côté transmission.

Dépose culasse

• Déposer les bougies.

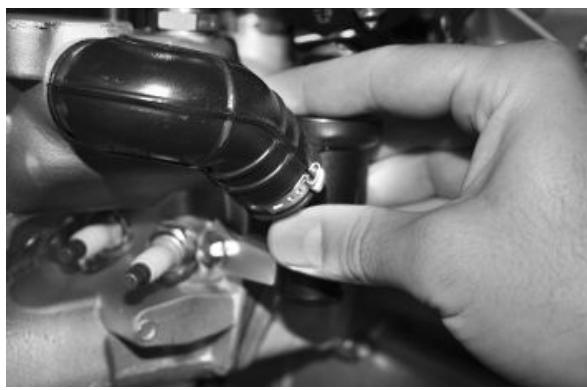

• Enlever le manchon de sortie du système de refroidissement ajusté du thermostat.

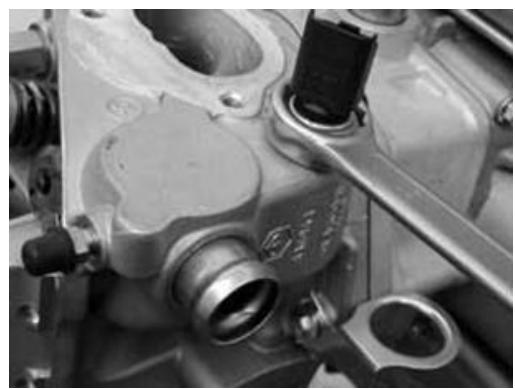

• Enlever le capteur de température du liquide de refroidissement.

N. B.

LE CAPTEUR COMMANDE AUSSI BIEN L'INJECTION QUE L'INSTRUMENT ANALOGIQUE SUR LE TABLEAU DE BORD. POUR LE CONTROLE DE CE COMPOSANT, VOIR LE CHAPITRE INJECTION.

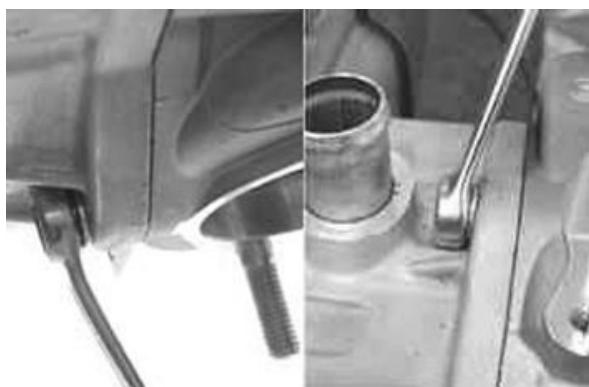

• Extraire les deux écrous de fixation sur la culasse, côté vidange et côté aspiration.

• Retirer les deux fixations M6 latérales à l'intérieur du canal de distribution et la fixation M6 côté bougie et tout le support thermostat.

N. B. AU BESOIN, Toute LA CULASSE PEUT ETRE ENLEVEE AVEC L'ARBRE À CAMES, LES PIVOTS DES CULBUTEURS ET LA BRIDE DE FIXATION.

• Desserrer à 2 ou 3 reprises, et en série croisée les 4 écrous de fixation culasse-cylindre.
• Enlever la culasse, les 2 pions de centrage, le joint et le patin guide-chaine inférieur.

N. B.

SI LES PIONS SONT FORCÉS DANS LEUR LOGEMENT, ÉVITER LEUR EXTRACTION.

ATTENTION AU MOMENT DE DEMONTER LA CULASSE, PREPARER UN RÉCIPIENT ADEQUAT, VU QUE LE GROUPE THERMIQUE CONTIENT DU LIQUIDE DE REFROIDISSEMENT.

Dépose des soupapes

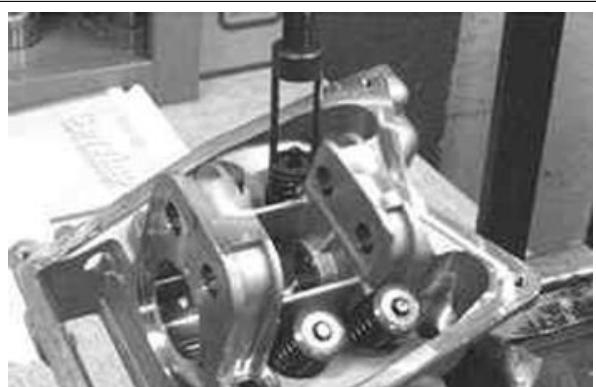

• Au moyen de l'outil spécifique muni d'adaptateur, démonter les demi-cones, les coupelles, les ressorts et les soupapes.

Équipement spécifique

020382Y Outil pour démontage des demi-cones des soupapes muni de la pièce 012

020382Y012 douille (outil pour démontage des soupapes)

ATTENTION REMETTRE LES SOUPAPES DE MANIÈRE À RECONNAÎTRE LA POSITION D'ORIGINE SUR LA CULASSE (CÔTE VOLANT ET CÔTE TRANSMISSION).

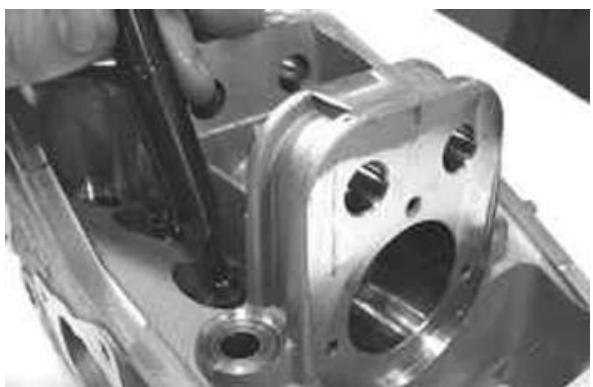

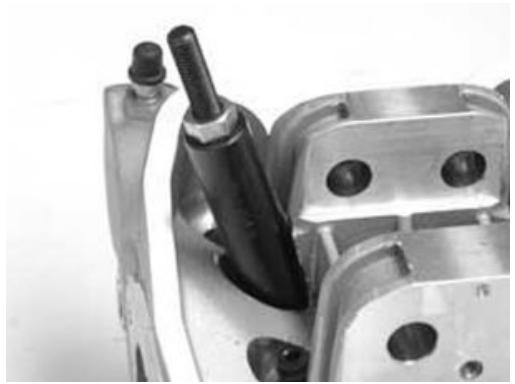

• Extraire les pare-huiles à l'aide de l'outil spécifique.

Équipement spécifique

020431Y Extracteur du joint-spi de soupape

• Enlever les supports des ressorts.

N. B.

SOUFFLER À L'AIR COMPRIMÉ LES LOGEMENTS POUR FACILITER L'EXTRACTION DES SUPPORTS DES RÉSORTS.

Dépose cylindre piston

• Enlever la chaîne de distribution.

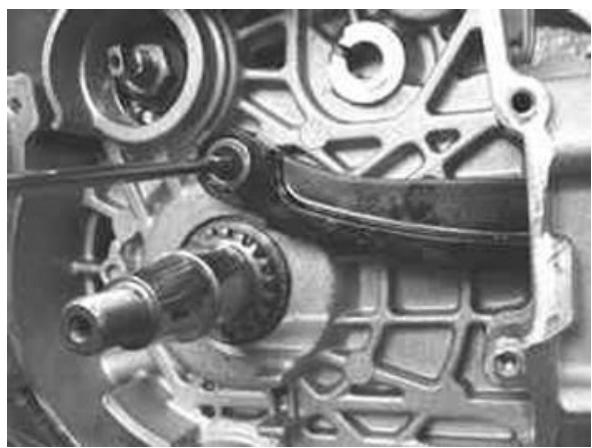

• Dévisser la vis de fixation et extraire l'entretoise ainsi que le patin tendeur.

N. B.

IL EST CONSEILLÉ DE LAISSEUR UNE PETITE MARQUE SUR LA CHÂINE AFIN DE MAINTENIR LE SENS DE ROTATION ORIGINAL.

• Extraire le cylindre et le joint correspondant ainsi que le pion de centrage.

N. B.

LE SECOND CENTRAGE EST GARANTI PAR UN PIVOT PLANTÉ DANS LE CYLINDRE.

ATTENTION

AFIN D'ÉVITER D'ENDOMMAGER LE PISTON, SOUTENIR CE DERNIER LORS DU DEMONTAGE DU CYLINDRE.

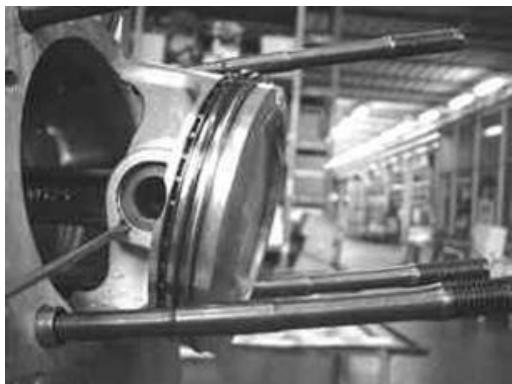

• Extraire les deux bagues d'arrêt de l'axe de piston, en agissant à travers les rainures spécifiques.
• Extraire l'axe de piston et enlever le piston.

BOUCHER AVEC DU PAPIER OU UN BOUT DE CHIFFON LA BOUCHE DE LOGEMENT DU CYLINDRE SUR LE CARTER POUR EVITER D'Y FAIRE TOMBER À L'INTÉRIEUR UNE DES DEUX BAGUES D'ARRET DE L'AXE DE PISTON.

• Enlever les bagues d'étanchéité du piston et le racleur d'huile.

Attention

NOTER LES POSITIONS DE MONTAGE DES SEGMENTS AFIN DE NE PAS INVERSER LA POSITION EN CAS DE RE-EMPLOI.

FAIRE ATTENTION À NE PAS ENDOMMAGER LES BAGUES D'ETANCHÉITE LORS DU DEMONTAGE.

Contrôle pied de bielle

• À l'aide d'un comparateur d'alésage, mesurer le diamètre du pied de bielle.

SI LE DIAMÉTRE DU PIED DE BIELLE DÉPASSE LE DIAMÉTRE STANDARD, S'IL PRÉSENTE DES SIGNES D'USURE OU DE SURCHAUFFES, REMPLACER LE VILEBREQUIN COMME IL EST DÉCRIT AU CHAPITRE « CARTER ET VILEBREQUIN »

Caractéristiques techniques

Diamètre standard :

$$ 2 2 + 0, 0 2 5 + 0, 0 1 5 \mathrm {m m} $$

Contrôle axe de piston

• Vérifier le diamètre externe de l'axe à l'aide d'un micromètre.

Caractéristiques techniques

Diamètre standard :

220-0,004 mm

• Calculez le jeu d'acouplement entre le pied de bielle et l'axe du piston.

Caractéristiques techniques

Jeu standard :

$$ 0, 0 1 5 \div 0, 0 2 9 m m $$

Contrôle piston

• Mesurer le diamètre des portées sur le piston.

Caractéristiques techniques

Diamètre standard :

$$ 2 2 + 0, 0 0 6 + 0, 0 0 1 \mathrm {m m} $$

• Calculez le jeu d'accouplement axe du piston/piston.

LES LOGEMENTS DE L'AXE DU PISTON SONT DOTÉS DE DEUX CANAUX DE LUBRIFICATION. POUR CETTE RAISON, LA MESURE DU DIAMÈTRE DOIT ÊTRE EFFECTUÉE SELON L'AXE DU PISTON.

Caractéristiques techniques

Jeu standard :

$$ 0, 0 0 1 \div 0, 0 1 0 \mathrm {m m} $$

• Mesurer le diamètre extérieur du piston selon une direction perpendiculaire à l'axe de piston.
• Effectuer la mesure dans la position illustrée à la figure :

POUR LES MESURES DES PISTONS ET DES JEUX D'AC-COUPLEMENT CYLINDRE-PISTON, VOIR LA SECTION « CARACTERISTICUES »

Caractéristiques techniques

10 mm

Diamètre du piston:

94 mm valeur nominale

• Au moyen d'un comparateur d'alésage, mesurer le diamètre interne du cylindre selon les directions indiquées sur la figure à la hauteur prescrite.

Caractéristiques techniques

43 mm

Diamètre standard:

94 mm valeur nominale

• Vérifier que le revêtement ne soit pas écaillé.
• Vérifier que le plan d'accouplement avec la culasse ne présente pas d'irrégularités ou de déformations.

Caractéristiques techniques

Défaut de planéité maximale toléré :

0,05 mm

• Les pistons et les cylindres sont classés par catégories en fonction du diamètre. L'accouplement est effectué par paires (A-A, B-B, C-C, D-D).

N. B.

POUR LES MESURES DES CYLINDRES ET LES JEUX D'ACCOUPEMENT CYLINDRE-PISTON, VOIR LA SECTION « CARACTÉRISTIQUES »

Contrôle bagues de retenue

• Introduire alternativement ire à l'axe du cylindre en s'aidant avec le piston.
• Vérifier que chacune des bagues d'étanchéité adhére de façon uniforme au corps du cylindre. Dans le cas contraire, c'est un signe d'usure anormale du segment. Le replacer.

• Mesurer l'ouverture (voir figure) des bagues d'étanchéité au moyen d'un calibre d'épaissieur.
• Si l'on relève des valeurs supérieures à celles qui sont prescrites, replacer les segments.

Vérification de la mesure d'ouverture des bagues d'étanchéité :

Segment de compression 0,15 ÷ 0,35 mm Valeur max. 0,5 mm

Segment racleur d'huile 0,25÷ 0,50 mm Valeur max. 0,65 mm

Segment racleur d'huile 0,25÷ 0,50 mm Valeur max. 0,65 mm

Jeux d'accouplement segments / fentes :

Effectuer un bon nettoyage des fentes de logement des bagues d'étanchéité.

Au moyen d'une jauge d'épaisseur à intercaler entre le segment et la fente, comme illustré sur la figure, vérifier les yeux d'accouplement.

Premier segment Jeu d'accoupling standard 0,01÷0,06 mm

Jeux maximaux après utilisation 0,10 mm

Second segment Jeu d'accouplement standard 0,02 ÷ 0,07 mm

Jeux maximaux admis après utilisation 0,10 mm

Racleur d'huile Jeu d'accoulement standard 0,01 ÷ 0,06 mm

Jeux maximaux après utilisation 0,10 mm

Si des jours supérieurs aux valeurs maximales reportées dans le tableau sont relevés, replacer le piston.

Montage piston

• Monter le piston et l'axe de piston sur la bielle en plaçant le piston avec la flèche orientée vers l'échappement.

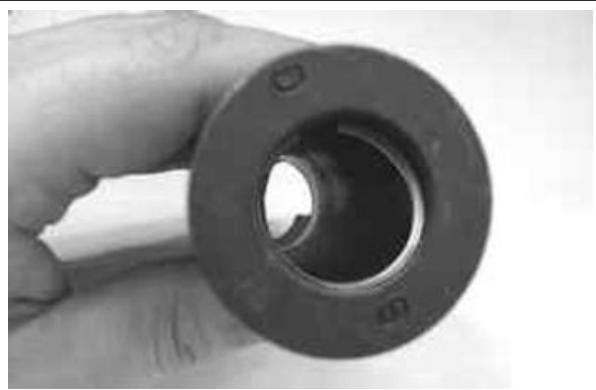

• Introduire la bague d'arrêt axe dans l'outil spécifique, avec l'ouverture dans la position indiquée sur l'outil.

G = gauche

D = droite

• Amener la bague d'arrêt en position à l'aide d'un pointeau.

• Monter la butée de l'axe de piston en utilisant la goupille comme illustré sur la figure.

Equipement spécifique

020470Y Outil pour le montage des butées d'axe

N. B.

L'OUTIL POUR LE MONTAGE DES JONCS DOIT ETRE UTILISÉ MANUELLEMENT. ATTENTION

L'UTILISATION DU MARTEAU PEUT ENDOMMAGER LES LOGEMENTS DES BUTÉES.

Sélection jointe

• Monter provisoirement le cylindre sur le piston, sans joint de base.
• Monter un comparateur sur l'outil spécifique en utilisant une prise courte, ainsi qu’il est montré sur la figure.

020475Y outil de contrôle de la position du piston

• À l'aide d'un marbre de contrôle, remettre à zéro le comparateur avec une précharge de quelques millimètres. - Fixer de manière définitive le comparateur.
• Vérifier le glissement parfait du palpeur.
• Monter l'outil sur le cylindre sans modifier la position du comparateur.
• Bloquer l'outil à l'aide des écrous originaux de fixation de la culasse.
• Tourner le vilebrequin jusqu'au P. M. H. (point d'inversion de la rotation du comparateur).
• Mesurer l'éloignement de la valeur de remise à zéro.

• À l'aide du tableau reporté ci-dessous, identifier l'épaisseur du joint de base du cylindre à utiliser pour le remontage. L'identification correcte de l'épaisseur du joint de base du cylindre mène à l'entretien du taux de compression correct.
• Extraire l'outil spécifique et le cylindre.

N. B.

SI L'ON RELÉVE DES ÉLOIGNEMENTS (SAILLIES OU ENFONCEMENTS) QUI S'APPROCHENT DU CHANGEMENT DE CATÉGORIE, RÉPÉTER LA MESURE DU CÔTE OPPOSE. POUR CELA, RÉPÉTER LE MONTAGE DE L'OUTIL EN INVERSANT LA POSITION.

Caractéristiques techniques

Rentré / Saillie relevée 1

-0,185÷-0,10

Épaisseur du joint 1

0,4± 0,05

Rentré / Saillie relevée 2

-0,10÷+0,10

Épaisseur du joint 2

0,6± 0,05

Rentré / Saillie relevée 3

+0,10÷+0,185

Épaisseur du joint 3

0,8± 0,05

Montage bagues de retenue

• Positionner le ressort du segment racleur d'huile sur le piston.
• Monter le segment racleur d'huile en maintenant l'ouverture à l'opposé de la jonction du ressort et de l'indication écrite "top" dirigée vers le ciel du piston. En tout cas, le chanfrein d'assemblage doit être orienté vers le ciel du piston.
• Monter le deuxième segment à la lecture d'identification ou bien l'indication top dirigée vers le ciel du piston. Dans tous les cas, le gradin d'asinage doit être positionné vers le sens opposé au ciel du piston.
• Monter le premier segment de compression en respectant le sens imposé par le logement.
• Il est conseillé de se servir d'un dispositif d'introduction pour faciliter le montage des segments.

LES 2 SEGMENTS D'ETANCHÉITE SONT RÉALISÉS AVEC SECTION DE CONTACT AVEC LE CYLINDRE CONIQUE. CELA POUR OBTENIR LE MEILLEUR AJUSTEMENT.

• Décaler les ouvertures des segments comme il est indiqué sur la figure. - Lubrifier les pièces avec de l'huile moteur.
• Le moteur adopte le premier segment de compression avec une section à L.

Montage cylindre

• Mettre en place le joint de base du cylindre dont l'épaissur a été déterminée précédemment.

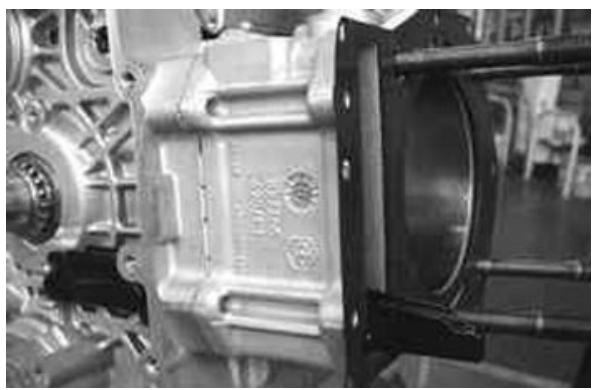

• À l'aide de la fourche et du serre-segments, monter le cylindre comme illustré sur la figure.

AVANT LE MONTAGE DU CYLINDRE, SOUFFLER SOIGNEUSEMENT LA CONDUITE DE LUBRIFICATION ET HUILER LE TUYAU DU CYLINDRE. VÉRIFIER LA PRÉSENCE DES DEUX PIONS DE RÉFERENCE.

Équipement spécifique

020468Y Collier de montage du piston

Fourche de montage du piston

Contrôle culasse

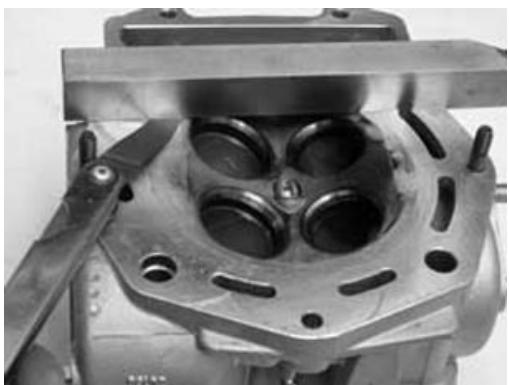

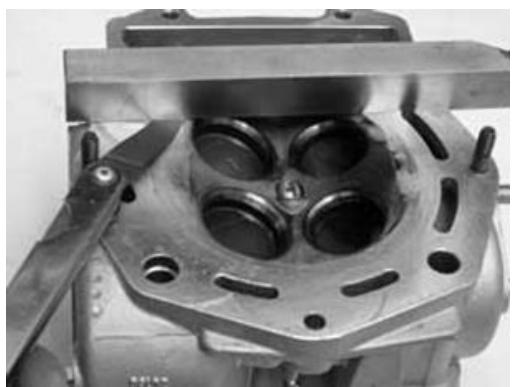

• À l'aide d'une barre rectifiée et d'une jauge d'épaisseur, vérifier que le plan culasse ne présente pas d'usures ou de déformations.

Caractéristiques techniques

Défaut de planéité maximale toléré :

0,1 mm

• Si l'on relève des anomalies, remplacer la culasse.
• Vérifier les plans d'étanchéité pour le collecteur d'aspiration et pour celui d'échappement.
• Vérifier que les portées de l'arbre à cames et des pivots culbuteurs ne doivent pas de traces d'usure.
• Vérifier que le plan du couvre-culasse ne soit pas usé.
• Vérifier que le tampon d'étanchéité du liquide de refroidissement ne soit pas oxydé.

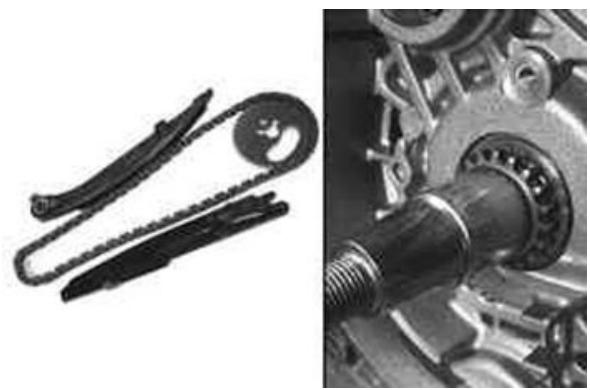

Contrôle des composants de la distribution

• Vérifier que le patin de guidage et le patin tendeur ne soient pas excessivement usés.
• Contrôler l'état d'usure du groupe couronne de distribution de commande de l'arbre à cames et pignon vilebrequin.
• Si les patins sont usés, remplacer ces derniers, et en cas d'usure de la chaîne ou de la couronne, remplacer tout le groupe.

N. B.

SI LA CHÂINE A ENDOMMAGÉ LE PIGNON, IL SERA ALORS NÉCESSAIRE DE REMPLACER LE VILEBREQUIN, EN AGISSANT COMME IL EST DÉCRIT AU CHÂPITRE « CARTER ET VILEBREQUIN ».

Tendeur de chaîne :

• Retirer la vis centrale avec la rondelle et le ressort du tendeur. Vérifier l'absence d'usure sur le mécanisme unidirectionnel.
• Vérifier l'état du ressort du tendeur.
• En cas d'usure, remplacer le groupe complet.

Contrôle maintien des soupapes

• Effectuer un contrôle visuel de la superficie d'étanchéité sur les soupapes.

Attention

NE PAS INVERSER LA POSITION DE MONTAGE DES SOUPAPES (DROITE-GAUCHE).

• Si la superficie d'étanchéité de la soupape avait été interrompue en un ou plusieurs points, ou bien courbée, replacer la soupape.

• Insérer les soupapes dans la culasse.
• Essayer alternativement les soupapes d'aspiration et d'échappement.
• L'essai s'effectue en remplissant d'essence le collecteur et en vérifiant que la culasse ne suinte pas par les soupapes, en les gardant pressées par la seule poussée du doigt.

Contrôle usure des sièges de soupape

• Nettoyer les logements soupapes de eventuels restes carbonés.
• Vérifier à l'aide du bleu de Prusse la largeur de l'empreinte sur le logement soupape « V »

Valeur standard :

1÷ 1,3mm

Liminadmise:

1,6 mm

• Si les valeurs de largeur de l’empreinte sur le siège de soupape sont supérieures aux limites prescrites, repasser le siège avec une fraise à, puis roder.
• Si l'on relève des signes d'usure ou des dommages excessifs, remplacer la culasse.

Contrôle soupapes

• Vérifier le diamètre de la tige de soupape aux trois points indiqués sur la figure.

DIAMÈTRE STANDARD

Caracteristique	Description/valeur
Admission :	4,987 ÷ 4,972 mm
Échévement :	4,975 ÷ 4,960 mm

Caracteristique	Description/valeur
Admission :	4,96 mm
Échéancement :	4,945 mm

• Calculer le jeu entre soupape et guide de soupape.

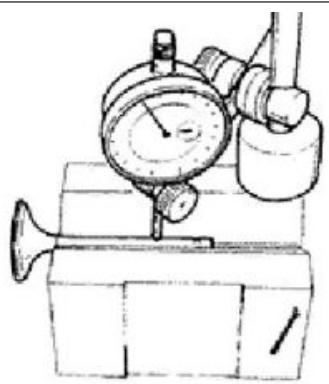

• Vérifier la déviation de la pipe d'amortissement en la posant sur un marbre à « V » et en mesurant l'entité de la déformation à l'aide du comparateur.

Caractéristiques techniques

Valeur limite admise :

0,1 mm

• Vérifier la concentricité de la tête de soupape en disposant un comparateur à angle droit par rapport à la tête de soupape et en faisant tourner celle-ci sur un marbre à « V »

Caractéristiques techniques

Limindeadmise:

0,03 mm

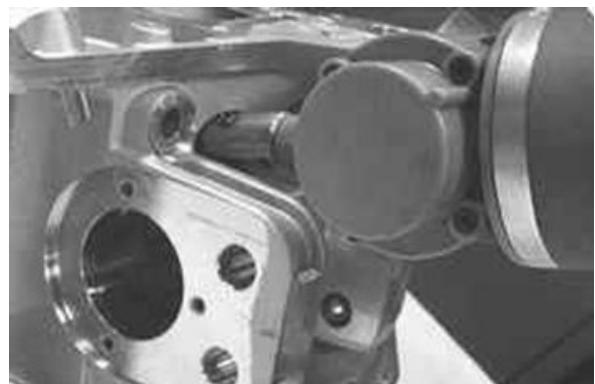

Contrôle jeu des guides de soupapes

• En mesurant le diamètre des guides de soupapes et en ayant mesuré les diamètres de la tige des soupapes, vérifier le jeu entre guide et tige.

ADMISSION

Caracteristique	Description/valeur
Jeu standard :	0,013 ÷ 0,04 mm
Limite admise :	0,08 mm

ÉCHAPPEMENT

Caracteristique	Description/valeur
Jeu standard :	0,025 ÷ 0,052 mm
Limite admise :	0,09 mm

LONGUEUR STANDARD DE LA SOUPAPE

Caracteristique	Description/valeur
Admission :	95,0 ± 0,3 mm
Échéancement :	94,2 ± 0,3 mm

• Vérifier qu'il n'y ait pas de traces d'usure sur la surface de contact avec le bout articulé du régulateur.

• Si aucune anomalie n'apparaît au cours des contrôles précédents, il est possible de réutiliser les mêmes soupapes. Afin d'obtenir les mêmes caractéristiques d'étanchéité, il est conseillé de roder les sièges de soupapes. Pour cette opération, il est préféable d'agir délicatement en utilisant une pâte à roder à grains fins. Au cours de l'opération, maintenir la culasse avec les axes des soupapes en position horizontale, ceci afin d'éviter que les résidus de la pâte à roder puissent pénétrer dans l'accouplement tige guide de soupape (voir figure).

Attention

AFIN D'ÉVITER DES RAYURES SUR LA SURFACE DE CONTACT, NE PAS TOURNER TROP LA SOUPAPE LORSQUE LA PÂTE À RODER EST USÉE. LAYER SOIGNSEUEMENT LA CULASSE ET LES SOUPAPES AVEC UN PRODUIT APTE AU TYPE DE PÂTE UTILISÉ.

Attention

NE PAS INVERSER LA POSITION DE MONTAGE DES SOUPAPES (DROITE-GAUCHE).

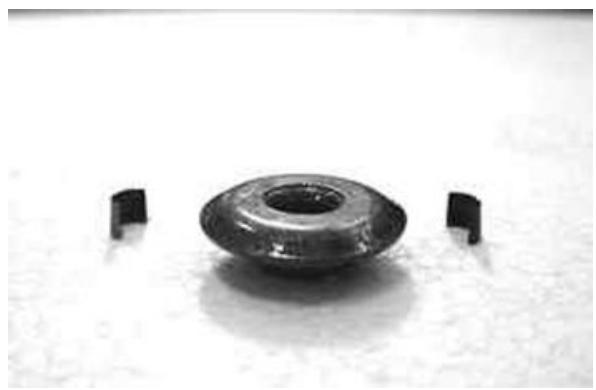

Contrôle des ressorts et demi-cones

• Vérifier que les coupelles d'appui supérieure et inférieure des ressorts, les demi-cônes et les joints-spi ne présentent pas d'usure anormale; dans le cas contraire, remplacer le composant usé.

• Mesurer la longueur libre du ressort.

Caractéristiques techniques

Longueur standard :

44,4 mm

Limite admissible après utilisation :

42,4 mm

Montage des soupapes

• Positionner sur la culasse les petits disques d'appui des ressorts des soupapes.
• À l'aide de l'outil spécifique, introduire alternativement les 4 pare-huiles.
• Lubrifier les pare-huiles ainsi que les guides soupapes.

020306Y pointeau de montage des bagues des soupapes

• Mettre en place les soupapes, les ressorts et les coupelles. À l'aide de l'outil spécial muni de l'adaptateur prévu, comprimer les ressorts et introduire les demi-cônes dans leurs sièges.

Équipement spécifique

020382Y Outil pour démontage des demi-cones des soupapes muni de la pièce 012

020382Y012 douille (outil pour démontage des soupapes)

N. B.

NE PAS INVERSER LA POSITION DE MONTAGE DES SOUPAPES. MONTER LES RESSORTS SOUPAPES AVEC LA COULEUR DE RÉFÉRENCE CÔTE DEMI-CÔNES (SPIRES À PAS SUPÉRIEUR).

Contrôle arbre à cames

• Vérifier qu'il n'y ait pas de signes d'usure ou bien des rayures sur les portées de l'arbre à cames.

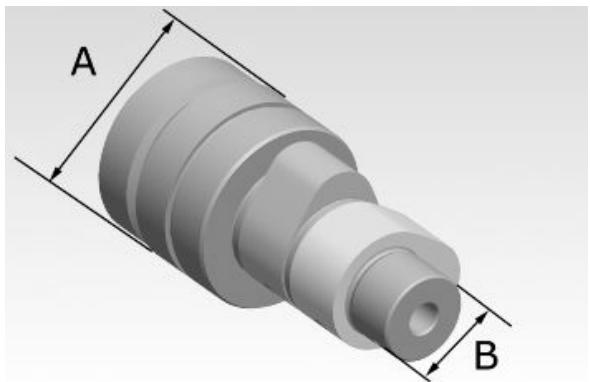

• Mesurer à l'aide d'un micromètre les portées de l'arbre à cames.

DIAMÈTRE STANDARD

Caracteristique	Description/valeur
Portée A Ø :	42 - 0,060 -0,085 mm
Portée B Ø :	20 - 0,020 -0,041 mm

Caracteristique	Description/valeur
Portée A Ø :	41,910 mm
Portée B Ø :	19,940 mm

• Vérifier la hauteur des cames, à l'aide d'un calibre.

HAUTEUR STANDARD

Caracteristique	Description/valeur
aspiration	33,774 mm
échéappement	33,273

LIMITES ADMISES

Caracteristique	Description/valeur
aspiration	33,526 mm
échéappement	33,026 mm
Jeu axial standard :	0 ÷ 0,22 mm
Jeu axial maximal admis :	0,3 mm

• En cas d'usure ou de valeurs différentes de celles prescrites, remplacer les pièces défectueuses.

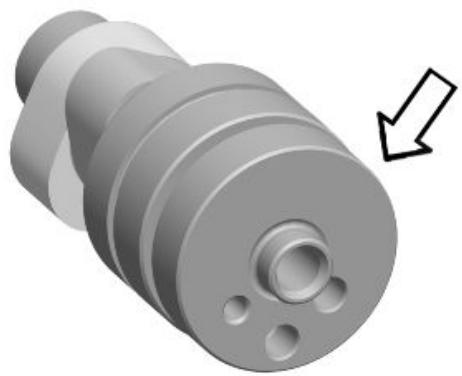

• Vérifier que la gorge, indiquée sur la figure, siège de la plaque de retenue, ne soit pas usée.

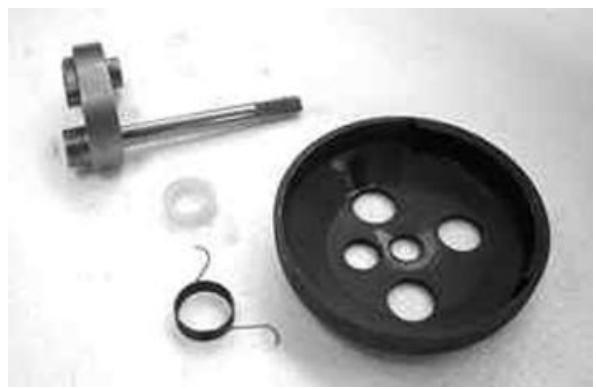

• Vérifier qu'il n'y ait pas de signes d'usure à la came du dispositif levée de soupape automatique, au rouleau de fin de course et à la butée en caoutchouc sur la cloche de maintien.
• Vérifier que le ressort du lève-soupape ne soit pas détendu.
• En cas d'usure, remplacer les composants usés.

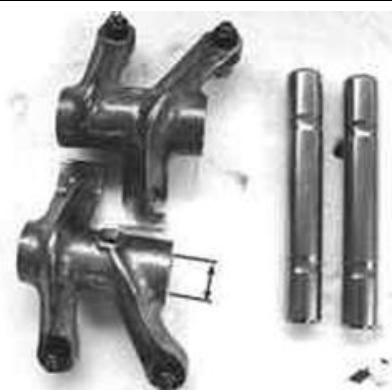

• Vérifier que les pivots des culbuteurs ne soient ni rayés ni usés.

Caractéristiques techniques

Diamètre standard :

• Vérifier le diamètre interne de chaque culbuteur.

Caractéristiques techniques

Diamètre standard :

0 13 + 0,026 + 0,015 mm

• Vérifier que l'absence d'usures sur le patin de contact avec la came et sur le plateau articulé des régulateurs.
• Si on relève des signes d'usure, remplacer la pièce.

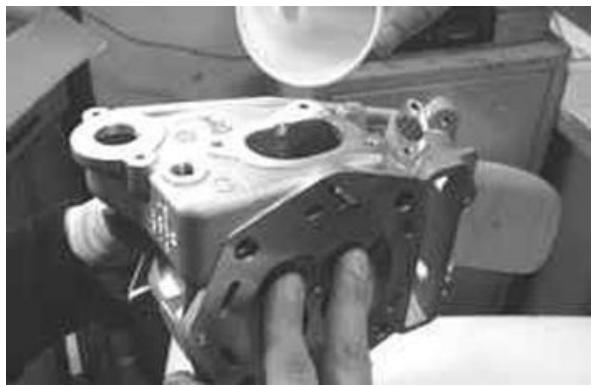

Montage culasse et composants de la distribution

• Insérer le patin guide-chaine.

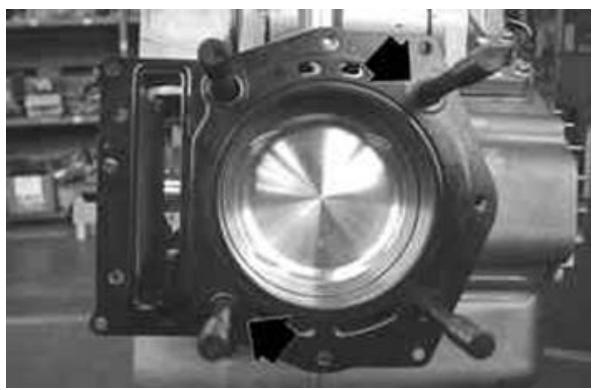

• Insérer les deux pions de centrage entre culasse et cylindre.
• Monter le joint de culasse.

LA POSITION D'INTRODUCTION DES DEUX PIONS DE CENTRAGE ENTRE LA CULASSE ET LE CYLINDRE EST INDIQUEE DANS LA FIGURE. LA DIRECTION DE MONTAGE DU JOINT S'OB-TIENT PAR LES PIONS.

• Le joint de culasse est en acier et son épaisseur est standard.

• S'assurer du nettoyage correct du canal de lubrification de la culasse. Nettoyer éventuellement avec des jets d'air comprimé.
• Introduire la culasse.
• Huiler les goujons et les 4 goujons de fixation.

• Serrer les 4 goujons de fixation en série croisée comme indiqué sur la figure au couple prescrit.

Couples de blocage (n*m)

Goujons de fixation de la culasse

*** Appliquer d'abord un pré-couple de 7 N·m en série croisée. - serrer de nouveau en série croisée. - serrer de nouveau en série croisée.

• Bloquer les écrous de fixation côté d'échappement et côté d'aspiration au couple prescrit.

Couples de blocage (n*m)

Écrous de fixation de la culasse échappement/ aspiration 10 - 12

• Bloquer les 3 fixations latérales au couple prescrit.

Couples de blocage (n^*m)

Vis de fixation de la culasse 10 - 12

• Monter le capteur de température du liquide de refroidissement avec la rondelle, en le bloquant au couple prescrit.

Attention

LE NON-RESPECT DU COUPLE DE SERRAGE PEUT ENDOMMAGER LE CAPTEUR.

Couples de blocage (n^*m)

Capteur de température du liquide de refroidissement 10-12

• Monter les bougies, en les serrer au couple prescrit.

Couples de blocage (n^*m)

Bougie 12÷ 14

• Insérer la chaîne de commande distribution sur l'arbre-moteur en respectant le sens de rotation d'origine.
• Insérer le patin tendeur et l'entretoise correspondante, en bloquant la vis de fixation au couple prescrit, en utilisant le produit prescrit.

Produits conseillés Loctite 243 Frein-filet moyen Frein-filet moyen Loctite 243

Couples de blocage (N*m) Vis de fixation du patin tendeur 10 - 14

• Insérer les pivots et les culbuteurs en agissant du côté volant. - Lubrifier les 2 culbuteurs par les trous supérieurs.

• Nettoyer l'arbre à cames avec des jets d'air comprimé, en particulier le logement de la plaque de retenue.
• Lubrifier les 2 portées.
• Insérer l'arbre à cames dans la culasse avec les cames opposées aux culbuteurs.

• Enlever avec une brosse les résidus de LOCTITE des vis de fixation de l'étrier de retenue arbre à cames.
• Appliquer le produit conseillé sur les vis de fixation et les serrer au couple prescrit.

Produits conseillés Loctite 243 Frein-filet moyen Frein-filet moyen Loctite 243

• Insérer l'étrier de retenue arbre à cames avec les évasements visibles et bloquer les 3 vis de fixation au couple prescrit en faisant bien attention à ne pas endommager l'hexagone interne.

Couples de blocage (n*m)

Vis de la bride de retenue de l'arbre à cames 4 ÷ 6

• Monter le pignon intermédiaire avec le limiteur de couple, le volant et le couvercle volant, en procédant comme il est décrit au Chapitre « Volant et Système de démarrage » et au Chapitre « Couvercle volant »

POUR UNE PLUS GRANDE FACILITE, MONTER LE COUVERCLE VOLANT SANS LES MANCHONS DU CIRCUIT DE REFROIDISSEMENT.

• À l'aide d'une clé TORX, extraire le bouchon de contrôle du calage.

• Insérer la chaîne sur la couronne distribution de commande arbre à cames.
• Insérer la couronne distribution sur l'arbre à cames, tout en garantissant l'alignement des références.

PENDANT LE CONTROLE DE PHASE, GARDER EN TENSION LA CHAINE EN APPUYANT A PARTIR DU LOGEMENT TENDEUR.

• Tout en gardant la chaîne en légère traction, tourner le vilebrequin à travers la poulie motrice, jusqu'à faire coïncider la référence située sur le support aimants avec celle du couvercle volant.

• Monter la masse de contrepoids.
• Centrer en utilisant la vis de fixation de la masse.
• Bloquer la vis de fixation de la masse au couple préconisé en utilisant le produit conseillé.

Loctite 243 frein-filet moyen

Frein-filet moyen Loctite 243

Couples de blocage (n*m)

Vis contrepoids 7 ÷ 8,5

• Extraire la vis centrale.
• Installer la masse levée de soupape en faisant attention au positionnement correct de la bague de fin de course.
• Huiler le pivot de commande masse et le décomptesieur.

• Monter le ressort de rappel, en le chargeant d'environ 3/4 de tour.

• Tourner le moteur, en portant les références dans la partie supérieure comme il est montré sur la figure (fin aspiration).

• Insérer la cloche d'arrêt masse levée de soupape.
• Bloquer la vis de fixation au couple préconisé en utilisant le produit conseillé.

N. B.

LE CALAGE DE LA CLOCHE EST GARANTI PAR LA TETE DE LA VIS DE FIXATION DE LA MASSE DE CONTREPOIDS.

Loctite 243 frein-filet moyen

Frein-filet moyen Loctite 243

• Vérifier que la masse décompression est libre et qu'elle est rappelée par le ressort.

Couples de blocage (n^*m)

Vis de fixation de la cloche d'arrêt de la masse du lève-soupape 30 - 35

• Prédisposer le curseur du tendeur dans la position de repos, en continuant d'appuyer sur la pièce de retenue.

• Monter le tendeur sur le cylindre en utilisant un nouveau joint.
• Bloquer les deux vis de fixation au couple prescrit.

Couples de blocage (n^*m)

Vis de fixation tendeur 11 ÷ 13

• Introduire le dessort avec la vis centrale et la rondeille.
• Bloquer la vis centrale au couple prescrit.

Couples de blocage (n*m)

Vis tendeur 5 ÷ 6

• Positionner le moteur avec les références de distribution et de réglage du jeu aux soupapes alignées avec la culasse.
• Vérifier à l'aide d'un calibre d'épaisseur le jeu entre soupape et culbuteur.

JEU RECOMMANDE

Caracteristique	Description/valeur
Aspiration	0,15 mm (à moteur froid)
Échévement	0,15 mm (à moteur froid)
- Si des valeurs différentes sont reliées, procé- der au réglage en desserrant le contre-écrou et en agissant sur le régulateur avec un tournevis com- me montré sur la figure.

Montage chaîne et distribution

L'avance à l'allumage est électroniquement déterminée sur la base des paramètres connus par la centrale. Pour cette raison, il est impossible de déclarer des valeurs de référence basées sur le nombre de tours du moteur.

La valeur d'avance à l'allumage est mesurée à tout moment au moyen du testeur de diagnostic. Au moyen de la lampe stroboscopique, il est possible de vérifier si l'avance à l'allumage déterminée par le système d'injection correspond à cette réallement activée sur le moteur.

020330Y lampe stroboscopique pour le contrôle du calage

Procéder de la manière suivante :

• Enlever le couvercle transmission extérieur comme il est décrit au chapitre « transmission automatique ».

• Enlever le bouchon pour la visite de la référence PMH située entre le volant et le couvercle du carter. Voir chapitre « couvercle volant »

• Au moyen de l'écrou de la poulie motrice, tourner le moteur jusqu'à trouver l'alignement des références pour l'identification du PMH.

• Copier la référence entre la poulie motrice et le couvercle de transmission.

• Remonter le bouchon de visite côté volant.
• Brancher le testeur de diagnostic.
• Démarrer le moteur.
• Sélectionner le menu sur la fonction « paramètres ».
• Sélectionner la commande de la lampe stroboscopique dans la position de moteur 4T traditionnel (1 étincelle 2 tours).
• Vérifier la correspondance des valeurs de tours et d'avance à l'allumage réelles et déclarées par le testeur de diagnostic.

Equipement spécifique

020680Y Instrument de diagnostic

Si les valeurs ne correspondent pas, vérifier :

• calage de la distribution
• le capteur de tours / phase;
• la centrale d'injection.

Montage couvercle poussoirs

• Vérifier le bon état du joint.

• Serrer les deux vis indiquées sur la figure par « 1 » et « 2 », de manière à limiter le glissement réciproque du plan du couvercle avec le plan de la culasse.
• Serrer en série croisée les 4 vis restantes (3, 4, 5, 6).

FAIRE ATTENTION AU BON POSITIONNEMENT DU JOINT.

Couples de blocage (n^*m)

Vis de fixation du couvercle des poussoirs 7 - 9

• Monter le couvercle transmission complet de crépine, ainsi que le couvercle transmission externe, en agissant comme il est décrit au Chapitre « Transmission automatique ».

• Monter les manchons du système de refroidissement, en utilisant de nouveaux colliers, et en procédant comme il est décrit au Chapitre « Couvercle volant »

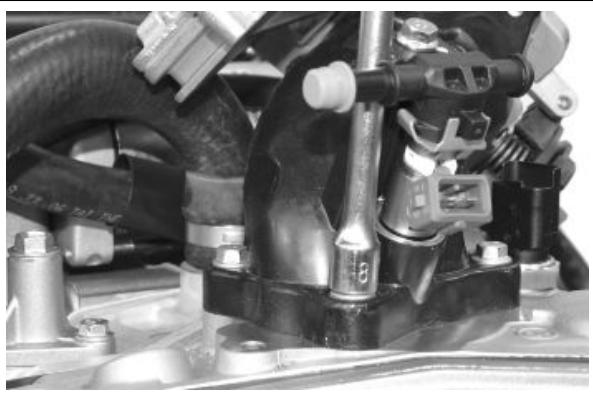

Montage collecteur aspiration

• Monter le collecteur d'aspiration sur le moteur.

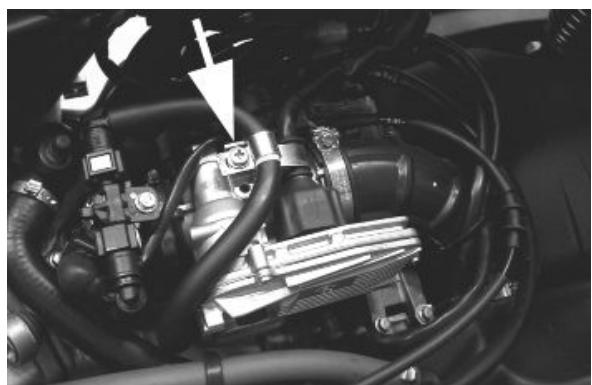

• Insérer les 3 vis de fixation, dont une avec collier de soutien du manchon du système de refroidissement, et bloquer au couple prescrit.

Couples de blocage (N^*m)

Vis du collecteur d'admission 11 ÷ 13

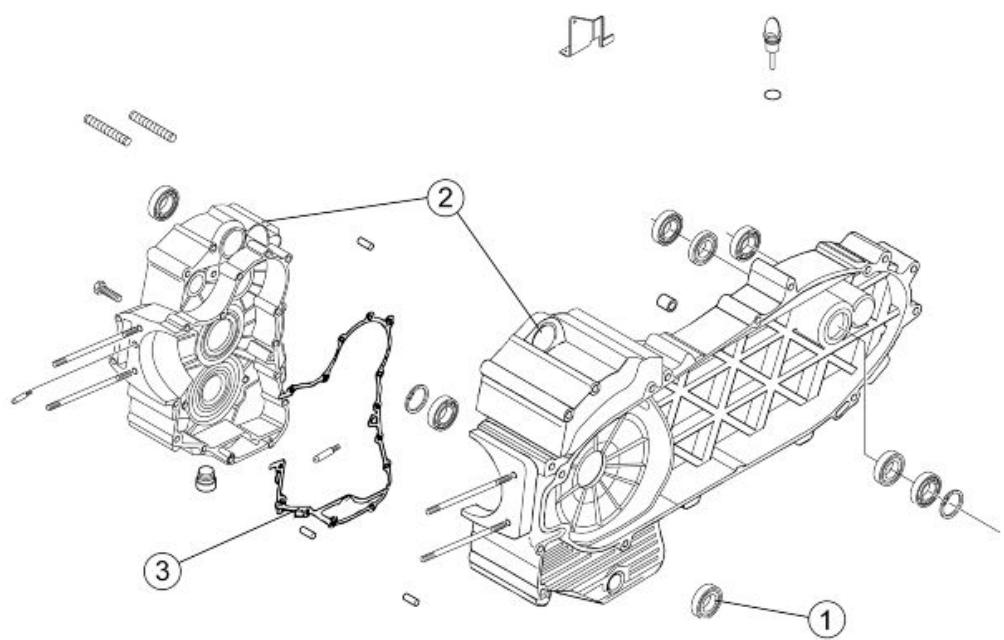

Carter vilebrequin

• Enlever le couvercle transmission externe et interne, la poulie motrice complète en agissant comme décrit au chapitre « Transmission automatique ».
• Enlever le couvercle volant avec les manchons du circuit de refroidissement en agissant comme il est décrit au chapitre « Couvercle volant »
• Extraire le volant magnétique avec la commande de démarrage, en agissant comme il est décrit au chapitre « Volant et système de démarrage ».
• Extraire la partie thermique (cylindre, culasse, piston) en agissant comme il est décrit au chapitre « Groupe Thermique et Distribution ».
• Avant d'ouvrir le carter moteur, il convient de vérifier le jeu axial du vilebrequin.

Pour cela, utiliser une plaque (par exemple l'outil spécifique) et un support avec un comparateur outil spécifique.

Équipement spécifique

020262Y Plaque de séparation du carter

020335Y Support magnétique pour comparateur

Caractéristiques techniques

Jeu standard :

0,10÷ 0,50mm

Limite d'augmentation après utilisation :

0,60 mm

• Des yeux supérieurs indiquent la présence d'usure sur les surfaces d'appui du vilebrequin sur le carter.
• Pour effectuer une mesure correcte, récapituler totally le jeu dans les deux directions, en agissant entre le carter et le vilebrequin.

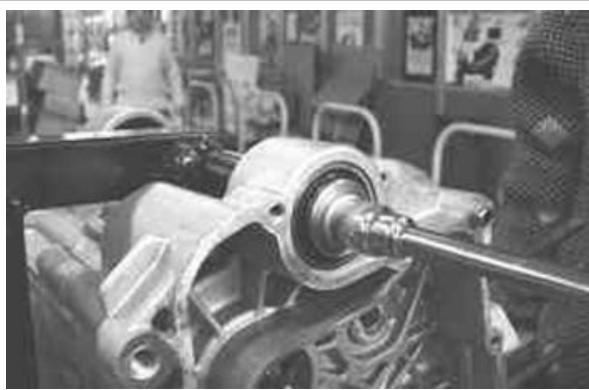

Ouverture carter

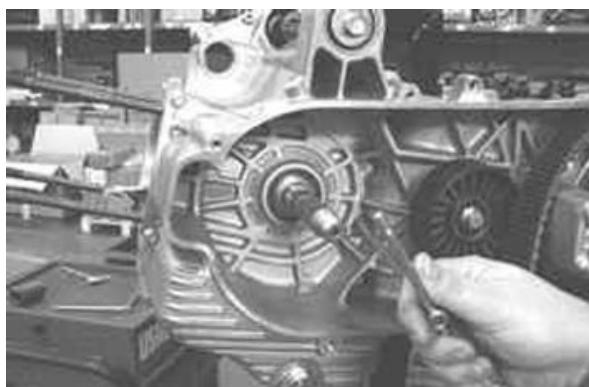

• Extraire la vis de retenue du support moteur sur le demi-carter côté volant.

• Extraire les 14 vis d'accoupling carter.

N. B.

LES VIS DE FIXATION SONT DE 3 LONGUEURS. NOTER LE POSITIONNEMENT CORRECT.

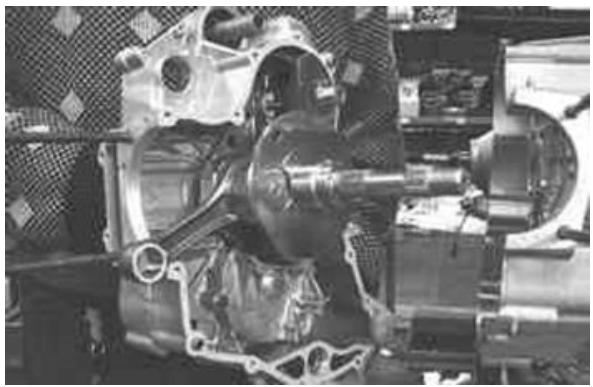

• Séparer les carters en maintenant inséré le vile-brequin sur le demi-carter côté volant.
• Enlever le joint d'accouplement.

N. B.

LA DOUILLE QUI FAIT PARTIE DU SUPPORT PEUT ETRE MAINTENUE DANS LE DEMI-CARTER COTE VOLANT.

Dépose vilebreguin

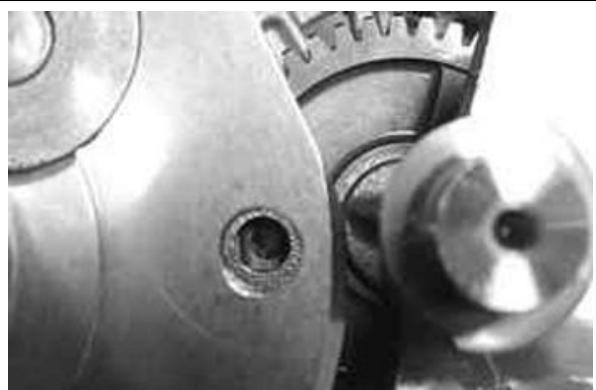

• Avant de procéder à l'extraction du vilebrequin, vérifier le calage avec le contre-arbre. Pour effectuer ce contrôle, tourner le vilebrequin jusqu'à obtenir l'alignement entre les deux trous pratiqués sur le vilebrequin et le trou présent sur le pignon de commande du contre-arbre.

Cette position est optimale également pour l'extraction du vilebrequin.

• Extraire le vilebrequin et la rondelle d'appui côté volant.

Attention

LORS DE L'OUVERTURE DU CARTER ET L'EXTRACTION DU VILEBREQUIN, FAIRE ATTENTION A CE QUE LES EXTRÉMITÉS FILETEES DE L'ARBRE N'INTERFÉRENT PAS AVEC LES COUSSINETS DE VILEBREQUIN. LE NON-RESPECT DE CETTE RÉGLE PEUT ENDOMMAGER LE COUSSINET DE VILEBREQUIN.

Extraction du pignon de commande du contre-arbre et pompe à huile.

• Pour extraire le pignon de commande, il est indisponible d'agir sur les 4 vis de fixation.

Extraire le pignon seulement en cas de stricte nécessité.

Attention

LE VIS SONT A TETE EVASEE ET ONT LE FILETAGE BLOQUE AVEC LOCTITE. FAIRE DONC TRES ATTENTION A NE PAS ENDOMMAGER L'HEXAGONE DE COMMANDE. POUR OBTENIR LES MEILLEURS RESULTATS, IL EST PREFERABLE D'UTILISER UNE CLE DU TYPE DOUILLE A HEXAGONE INTERNE.

Enlèvement du contre-arbre

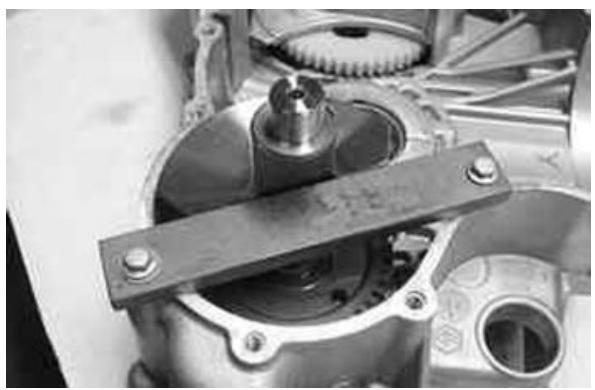

• Positionner l'outil spécifique ainsi qu'il est montré sur la figure.

Equipement spécifique 020479Y Clé d'arrêt contre-arbre

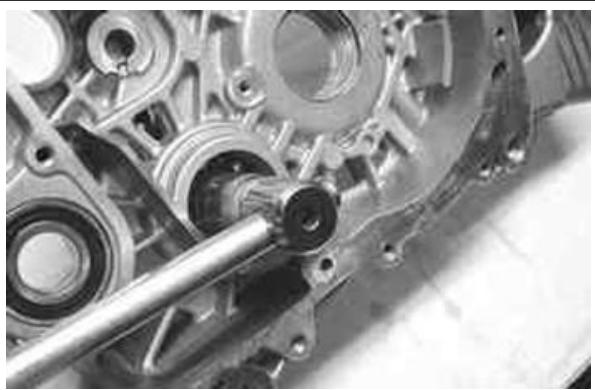

• Retirer l'écrou de fixation et sa rondelle.

• Retirer l'outil spécifique et extraire le contre-arbre complet de pignons de commande.

Remplacement des roulements contre-arbre

• Vérifier que les coussinets ne soient pas bruyants et qu'ils ne sentent pas de produits anormaux. Dans le cas contraire, replacer.

Demi-carter côté volant

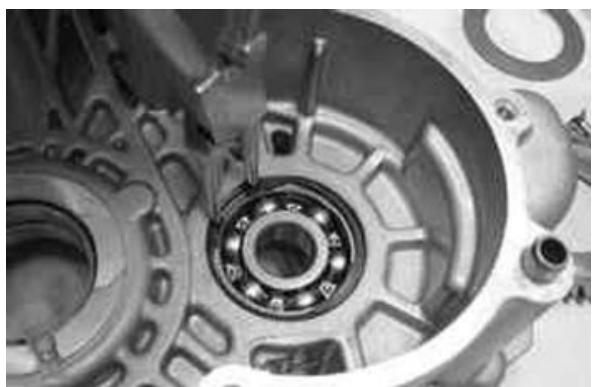

• Extraire l'anneau de retenue type Seeger placé sur le côté interne.

• Renverser le demi-carter.
• Enlever le coussinet du demi-carter côté volant, en utilisant l'outil spécifique ainsi qu'un maillet.

Équipement spécifique

020376Y Poignée pour adaptateurs

020358Y Adaptateur 37 × 40 ~mm

020439Y Guide de 17 mm

• Extraire le coussinet du demi-carter côté transmission en utilisant l'outil spécifique.

Équipement spécifique

001467y008 Pince pour extraction des coussinets de 0 17 mm

001467Y007 Cloche pour coussinets Ø externe 54 mm

• Avant le montage d'un nouveau coussinet, il est nécessaire de chauffer le demi-carter côté volant à l'aide de l'outil spécifique.
• Positionner le demi-carter sur une base en bois.

Équipement spécifique

020151Y Réchauffeur d'air

• Insérer un nouveau coussinet sur l'outil spécifique, après avoir graissé le siège de guidage.
• Monter le nouveau coussinet sur le demi-carter à l'aide de l'outil spécifique.

N. B.

SI L'ON MONTE UN COUSSINET AVEC CAGE EN PLASTIQUE, MAINTENIR LES BILLES BIEN EN VUE COTÉ INTERNE DU CARTER.

Équipement spécifique

020376Y Poignée pour adaptateurs

020359Y Adaptateur 42 x 47 mm

020439Y Guide de 17 mm

• Monter la bague Seeger.

• Avant de monter le nouveau coussinet sur le carter côté transmission, il est nécessaire de chauffer le siège à l'aide de l'outil spécifique.

Équipement spécifique

020151Y Réchauffeur d'air

• Insérer un nouveau coussinet sur l'outil spécifique, après avoir graissé le siège de guidage.
• Monter le nouveau coussinet sur le demi-carter à l'aide de l'outil spécifique.

N. B.

SI L'ON MONTE UN COUSSINET AVEC CAGE EN PLASTIQUE, MAINTENIR LES BILLES BIEN EN VUE COTÉ INTERNE DU CARTER.

Équipement spécifique

020376Y Poignée pour adaptateurs

020359Y Adaptateur 42 × 47 ~mm

020439Y Guide de 17 mm

Contrôle composants vibrabrution

• Contrôler le jeu axial de la bielle.

Caractéristiques techniques

Jeustandard:

0,20÷ 0,40mm

• Contrôler le jeu diamétral de la bielle.

Caractéristiques techniques

Jeustandard:

0,046÷ 0,076mm

• Vérifier que les surfaces qui délimpent le jeu axial ne présentent pas d'usure et, à l'aide d'un calibre, vérifier la largeur du vilebrequin comme indiqué sur la figure.

FAIRE ATTENTION à CE QUE LA MESURE NE SOIT PAS MODIFIÉE PAR LES RAYONS DE RACCORD AVEC LES PORTÉES DU VILEBREQUIN.

Caractéristiques techniques

Mesures standard :

63,6÷63,45mm

Attention

LE VILEBREQUIN PEUT ÊTRE RÉUTILISÉ QUAND LA LARGEUR EST COMPRISE DANS LES VALEURS STANDARD ET LES SURFACES NE PRÉSENTENT PAS DE RAYURES.

Appui

• Vérifier la hauteur totale du groupe vilebrequin-épaulements-pignon.

Caractéristiques techniques

Épaisseur standard :

71,804÷72,000mm

• Vérifier que le rasage ne soit pas rayé.

EN CAS DE RÉUTILISATION, CONSERVER LA POSITION DE MONTAGE D'ORIGINE.

Equipement spécifique

020074Y base de support pour le contrôle de l'alignement du vilebrefuin

• Si le jeu axial vilebreguin - carter devant être supérieur à la norme et si le vilebreguin ne présente aucune anomalie, le problème est certainement dû à une usure ou à un mauvais travail sur le carter moteur.
• Contrôler les diamètres des deux portées du villebrequin selon les axes et les plans indiqués sur la figure. Les demi-arbres sont classés en deux catégories : Cat. 1 et Cat. 2. Le tableau correspondant est reporté ci-après.

DIAMÈTRE STANDARD

Catréristique	Description/valeur
Cat. 1	40,010 ÷ 40,016
Cat. 2	40,016 ÷ 40,022

Contrôle d'alignement vilebreguin

• Installer le vilebrequin sur le support et mesurer le dégagement dans les 4 points indiqués sur la figure.

Équipement spécifique

020074Y Base de support pour le contrôle de l'alignement du vilebrequin

DÉSALIGNEMENT MAX. ADMIS

Caracteristique	Description/valeur
A	= 0,15 mm
B	= 0,01 mm
C	= 0,01 mm
D	= 0,10 mm

• Vérifier le bon état du côté vilebrevin, du logement de languette, de la portée du pare-huile, des stries et des queues filetées.
• Pour toute anomalie présente, remplacer le vilebrequin. N. B.

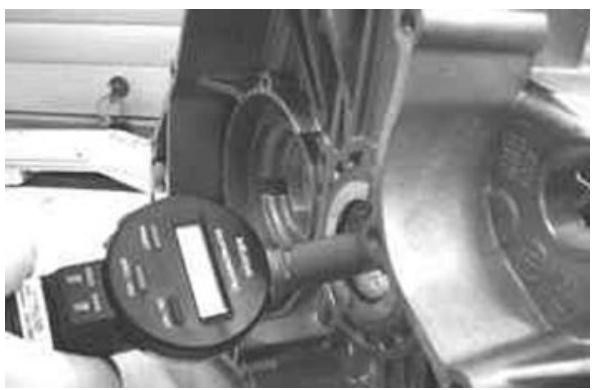

Il n'est PAS possible de rectifier les portées de vilebrequin.

La bielle n'est pas replacable. Pour le contrôle du diamètre du pied de bielle, voir le chapitre « Groupe thermique et Distribution ».

• Lors des opérations de nettoyage du vilebrequin, faire très attention à ce qu'aucune saleté n'entre dans le trou de lubrification de l'arbre.

EN CAS DE REMPLACEMENT DU VILEBREQUIN COMPOSE DE DEUX DEMI-ARBRES DE CATEGORIE DIFFERENTE, IL EST NECESSAIRE DE PROCEDURE EGALEMENT AU REMPLACEMENT DES DEUX DEMI-CARTERS, EN UNISSANT LES DEUX COMPOSANTS (ARBRE ET CARTER) DE MEME CATEGORIESIE.

• Pour le contrôle du pignon sur le vilebrequin, voir le chapitre « Groupe thermique et distribution »

Groupe thermique et distribution

• Avant de contrôler les carters, il est nécessaire de nettoyer méticuleusement toutes les surfaces et les canaux de lubrification.
• Pour le demi-carter côté transmission, agir en particulier sur les coussinets de vilebrequin, sur le gicleur de refroidissement côté transmission (voir figure) et sur la conduite de lubrification.

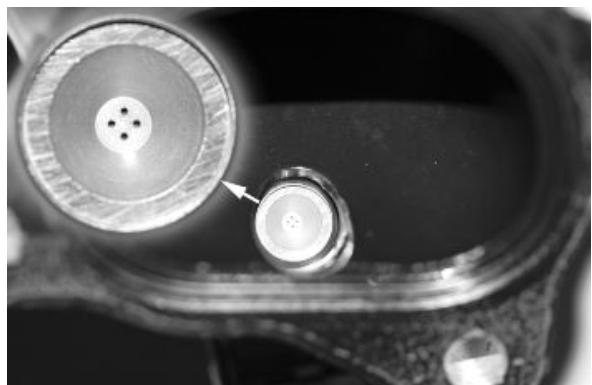

LE GICLEUR EST ALIMENTÉ À TRAVERS LES COUSSINETS DE VILEBREQUIN. LE BON FONCTIONNEMENT DE CETTE PIECE AMÉLIORE LE REFROIDISSEMENT DU CIEL DU PISTON. S'IL EST BOUCHÉ, IL EST DIFFICILE D'EN RELEVER LES EFFETS (AUGMENTATION DE LA TEMPERATURE DU PISTON). SON ABSENCE OU SA SORTIE PEUT FAIRE BAISSER DE FAÇON IMPORTANTE LA PPRESSION DE LUBRIFICATION DES COUSSINETS DE VILEBREQUIN ET DE BIELLE.

• Pour le demi-carter côté volant, faire particulière attention aux canaux de lubrification pour les coussinets de vilebrequin, au logement et aux canaux pour la pompe à huile ainsi qu'à la conduite pour le by-pass situé sur le couvercle volant.

COMME IL A ETÉ DEJÀ DÉCRIT AU CHAPITRE LUBRIFICATION, IL EST PARTICULIERÉMENT IMPORTANT QUE LE LOGEMENT DU BY-PASS SUR LE COUVERCLE VOLANT NE PRESENTE PAS DE SIGNES D'USURE POUVANT COMPROMETTRÉ LA BONNE TENUE DU PISTON DE RÉGLAGE DE LA PRESSION DE LUBRIFICATION. LE CANAL DE LUBRIFICATION DE LA CULASSE EST ÉQUIPÉ D'UNE BUSE DE RÉDUCTION, ASSURANT UNE LUBRIFICATION DE LA CULASSE DU TYPE « BASSE PRESSION ». UN TEL CHOIX A ETÉ EFFECTUÉ POUR RÉDUIRE LA TEMPERATURE DE L'HUILÉ DANS LE CARTER.

L'occlusion du jet compromet la lubrification de la tête et des mécanismes de distribution.

L'absence de cette buse mène à une réduction de la pression de lubrification aux coussinets de vilebrequin et de bielle.

• Vérifier que les surfaces n'ont pas de bosses ou de déformations, spécialement le plan cylindre carter et la surface d'accoupling du carter.
• Un éventuel défaut du joint ainsi que des plans d'accouplement du carter (voir accouplement avec couvercle volant), peut provoquer une fuite d'huile sous pression et par conséquent nuire à la pression de lubrification des coussinets de vilebrequin et de bielle.
• Vérifier que les surfaces qui limitent le jeu axial du vilebrequin ne présentent pas d'usures. Pour le contrôle des dimensions, se conformer à ce qui est reporté pour les contrôles du jeu axial et les dimensions sur le vilebrequin.

Contrôle coussinets

• Afin d'obtenir une bonne lubrification des coussinets, il est nécessaire d'avoir aussi bien une pression de lubrification optimale (4 bar) qu'une bonne portée d'huile. À ce propos, il est indispensable que les coussinets soient positionnés correctement de manière à ne pas avoir d'étranglements des canaux d'alimentation en huile.
• Les coussinets de vilebrevin sont réalisés avec 2 demi-coussinets, 1 plein et 1 avec trous et rainures pour le graissage.
• Le demi-coussinet plein est destiné à supporter les poussées dues à la combustion et est donc positionné à l'opposé du cylindre.

• Pour ne pas étrangler les canaux d'alimentation d'huile, il est indispensable que le plan d'accouplement des deux demi-coussinets soit parfaitement orthogonal à l'axe du cylindre, ainsi qu'il est montré sur la figure.
• La section des canaux d'alimentation d'huile est influencée par la profondeur d'ancrage des coussinets, par rapport au plan qui limite le jeu axial du vilebrequin.

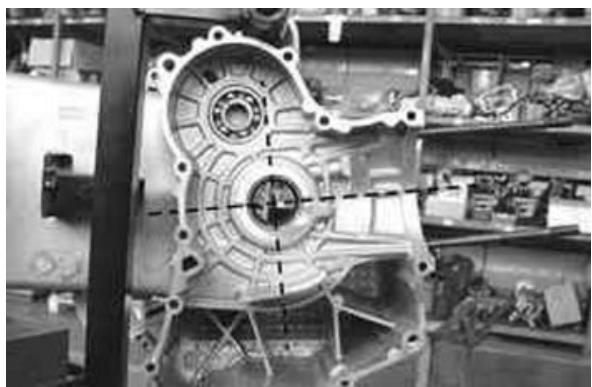

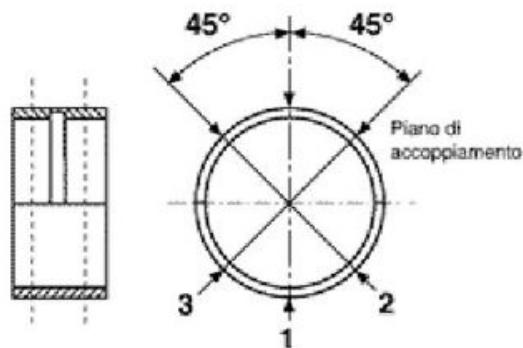

• Vérifier le diamètre des coussinets dans les 3 directions indiquées sur la figure.
• Répéter les mesures pour l'autre moitié du coussinet. Voir figure.

ÉVITER LA MESURE SUR LE PLAN D'ACCOUPEMENT DES DEUX DEMI-COQUILLES, VU QUE LES EXTRÉMITÉS SONT déCHARGÉES POUR PERMETTURE UNE DéFORMATION LORS DE L'ANCRAGE.

Avant d'effectuer le montage, contrôle que le jeu entre les coussinets du carter moteur et le vilebrequin est dans les limites préétablies.

Caractéristiques techniques

Jeu maximal admis vilebrequin-coussinets :

0.08 mm

• Le diamètre standard des coussinets après l'ancrage est variable en fonction d'une sélection d'accoupling.
• Les sièges des coussinets des carters sont classés en 3 catégories tandis que pour le vilebrefin existent 2 catégories.
• Les coussinets sont divisés en 4 catégories en fonction de l'épaisseur (voir tableau).

CONTRÔLÉ DES COUSSINETS DE VILEBREQUIN

Nom	Description	Dimensions	Sigle	Valeur
Type A - Rouge		1,971 ÷ 1,974
Type B - Bleu		1,974 ÷ 1,977
Type C - Jaune		1,977 ÷ 1,980
Type D - Vert		1,980 ÷ 1,983

Tableau des accouplements

En fonction du type d'accouplement entre le vilebrequin et le carter doivent être utilisés les types de coussinets suivants reportés sur la table.

		X
		1	2
Y	1	B	A
	2	C	B
	3	D	C

X = Catégorie du vilebrequin

Y = Catégorie des demi-coquilles du carter

A = Rouge

B = Bleu

C = Jaune

D = Vert

En cas d'éventuelles défaillances, des carters avec des coussinets sont disponibles et classifiés en fonction de la distance entre axes du contre-arbre. Par la suite, sont reportés les accoulements possibles.

• Carter complet type FC1 équipé de coussinets pour logger un vilebrequin de catégorie 1 et contre-arbre de distance entre axes A.
• Carter complet type FC2 équipé de coussinets pour logger un vilebrequin de catégorie 2 et contre-arbre de distance entre axes A.
• Carter complet type FC3 équipé de coussinets pour logger un vilebrequin catégorie 1 et contre-arbre de distance entre axes B.
• Carter complet type FC4 équipé de coussinets pour logger un vilebrequin de catégorie 2 et contre-arbre de distance entre axes B.

N. B.

La catégorie du vilebrequin est estampillée sur l'épaulement des contrepoids.

En outre, un carter de rechange ne peut pas être accouplé à un vilebrequin de catégories mixtes. L'arbre de rechange possède les demi-arbres de la même catégorie.

N. B.

POUR LE REMPLACEMENT DES DEMI-CARTERS, EXTRAIRE LES COUSSINETS DU CONTRE-ARBRE COMME IL EST DÉCRIT AUPARAVANT. DU DEMI-CARTER COTE TRANSMISSION, EXTRAIRE LE ROULEAU ANTI-FOUETTEMENT ET Toute LA POULIE ENTRAINEE, EN AGISSANT COMME IL EST DECRIT AU CHAPITRE « TRANSMISSION AUTOMATIQUE » LE COUVREMoyEU ET LES PIGNONS CORRESPONDANTS ET COUSSINETS SELON CE QUI EST DECRIT AU CHAPITRE « REDUCTION FINALE »

Contre-arbre

• À l'aide d'un micromètre, mesurer les 2 portées du contre-arbre comme il est montré sur la figure.

Caractéristiques techniques

Diamètre standard :

17 - 0,01 - 0,02 mm

• Vérifier qu'il n'y ait pas de signes d'usure à l'entraînement de la pompe à eau.

Montage vilebrequin

• Vérifier que le pignon de commande du contre-arbre et de la pompe à huile n’ait pas de bosses ou de déformations. Dans le cas contraire, replacer.

N. B.

LORS DU REMPLACEMENT DU PIGNON DE COMMANDE DU CONTRE-ARBRE ET DE LA POMPE À HUILE, IL FAUT REMPLACER ÉGALEMENT LE PIGNON DU CONTRE-ARBRE.

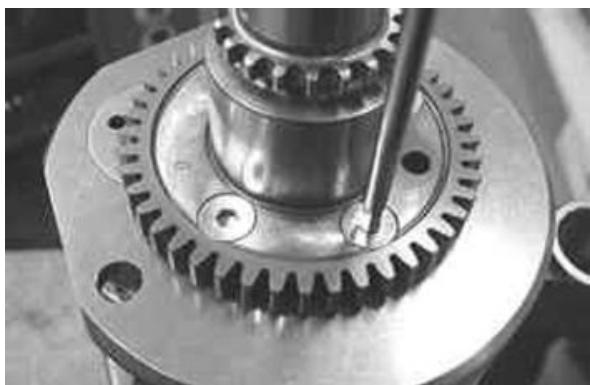

• Avant le montage du pignon sur le vilebrequin, nettoyer soigneusement les deux surfaces d'accouplement, en enlevant à l'aide d'une brosse les restes de LOCTITE des trous.

Souffler à l'air comprimé et dégraisser les trous de fixation sur les deux surfaces de manière à ce que le nouveau LOCTITE fasse prise.

Applique de nouveau le produit conseillé dans les trous.

Loctite 243 frein-filet moyen

Frein-filet moyen Loctite 243

• Répéter la même procédure sur les 4 vis de fixation.
• Insérer le pignon de commande sur le vilebrequin avec l'évasement des trous bien en vue.
• Bloquer les 4 vis de fixation au couple prescrit.

POUR NE PAS ENDOMMAGER L'HEXAGONE DE COMMANDE DES VIS, UTILISER UNE CLE DU TYPE DOUILLE À HEXAGONE INTERNE.

Couples de blocage (n*m)

Vis du pignon sur le vilebrequin 10 -12

• Lubrifier le coussinet de vilebrequin sur le demi-carter côté volant.
• Graisser la rondelle d'appui.
• Introduire sur le vilebrequin la rondelle d'appui dans la position originale.
• Introduire l'outil spécifique pour le calage dans le trou sur le contre-arbre.

Équipement spécifique

020471Y Goupille pour calage contre-arbre

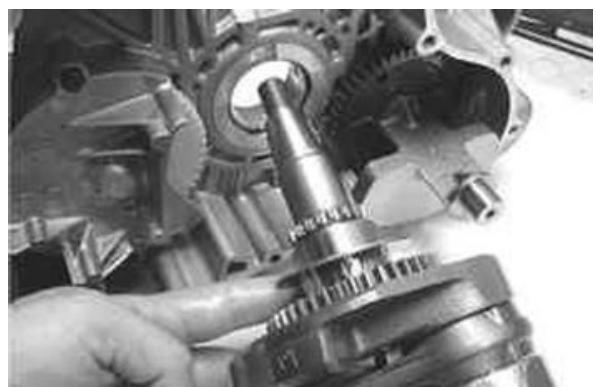

• Introduire le vilebrequin sur la goupille et en faisant attention, introduire ultérieurement dans le coussinet.
• Avant de compléter l'introduction, faire coïncider le pignon de la pompe à huile avec le pignon de commande.
• Compléter l'introduction et extraire l'outil spécifique.

LORS DE L'INTRODUCTION DE L'ARBRE SUR LE DEMI-CARTER, FAIRE ATTENTION À NE PAS ENDOMMAGER LE COUSSINET DE VILEBREQUIN AVEC LA QUEUE FILETÉE DU VILEBREQUIN ET AVEC LE PIGNON DENTE DE COMMANDE DE DISTRIBUTION.

• Monter la cloison de fermeture du logement pompe à huile.
• Bloquer les deux vis de fixation au couple prescrit.

Couples de blocage (n^*m)

Vis de la cloison de fermeture du boîtier de la pompe à huile 8 - 10

Accouplement carter

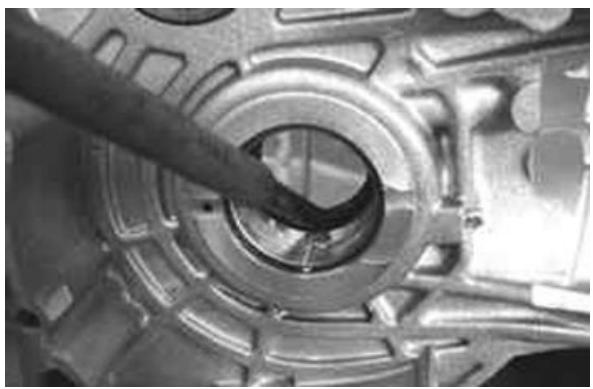

• Extraire le pare-huile sur le demi-carter côté transmission, en agissant à l'aide d'un tournevis.

• Monter un nouveau pare-huile, après l'avoir lubrifié, en utilisant l'outil spécifique, et en le plaçant à 0,5 mm à l'intérieur du plan du carter.

Attention

UN MAUVAIS POSITIONNEMENT DU PARE-HUILE COMPROMET LA CIRCULATION DE L'HUILDE DE LUBRIFICATION.

Équipement spécifique

020360Y Adaptateur 52 × 55 ~mm

020376Y poignée pour adaptateurs

• Insérer le joint sur le demi-carter côté volant.

• Lubrifier le coussinet de vilebreguin sur le demi-carter côté transmission.
• Accoupler les deux demi-carters en faisant attention à ne pas endommager le coussinet côté transmission avec la queue filée du vilebreguin.
• Insérer sans bloquer la vis d'arrêt du support moteur sur le demi-carter côté volant.
• Insérer les 14 vis de fixation en positionnant la seule vis plus courte « A » et la seule plus longue « B » ainsi qu’il est montré sur la figure.
• Serrer les vis jusqu'à butée et puis les bloquer au couple prescrit.

• Vérifier la rotation libre du vilebrequin.

Vis d'accouplement du carter moteur 11 ÷ 13

• Monter la partie thermique (cylindre, culasse, piston) en agissant comme il est décrit au chapitre « Groupe thermique et Distribution ».
• Monter le volant magnétique avec commande de démarrage en agissant comme il est décrit au chapitre « Volant et Système de démarrage »
• Monter le couvercle volant avec les manchons du circuit de refroidissement en agissant comme il est décrit au Chapitre « Couvercle volant ».
• Monter la poulie motrice toute entière, le couvercle transmission et la crépine, ainsi que le couvercle transmission en agissant comme il est décrit au Chapitre « Transmission automatique ».

Voyez égarément

Groupe thermique et distribution

Couverture volant

Donnees caracteristiques

CAPACITÉ DU CARTER

Caracteristique	Description/valeur
Révision	1,7 l
Vidange d'huile et remplacement du filtre	1,5 l

HUILE MOTEUR RECOMMANDEE

Produit	Description	Caracteristique
AGIP CITY HI TEC 4T	Huile pour moteur	Huile synthétique SAE 5W-40, API SL, ACEA A3, JASO MA

POMPE A HUIL

Charactéristique	Description/valeur
Type	Trochoïde
Épaisseurs rotors	8 mm
Jeux de montage	Extrémités des lobes 0,05÷0,008 mm
Jeu radial du rotor externe	0,05÷0,12 mm
Jeu axial des rotors	0,025÷0,065 mm

BY-PASS

Caracteristique	Description/valeur
Type	À piston
Diamètre piston	Ø 13,9 -0,039 -0,057 mm
Longueur libre du ressort	62,5 mm
Pression de réglage	4 bar

PRÉFILTRÉ

Caracteristique	Description/valeur
Type	crépine en plastique
FILTRÉ À HUILÉ
Caracteristique	Description/valeur
Type	En papier avec By-pass de surpression et anti-vide
INTERRUPTEUR DE SIGNALISATION PRESSION HUILÉ MINIMALE
Caracteristique	Description/valeur
Réglage	0,3÷0,6 bar
GICLEUR DE CONTRÔLÉ DE LA LUBRIFICATION DE LA CULASSE
Caracteristique	Description/valeur
Diamètre	Ø 1 ± 0,05 mm*

* Couple de serrage 5 ÷ 7Nm

BUSE REFROIDISSEMENT PISTON

Caracteristique	Description/valeur
Diamètre	Ø 0,8 ± 0,05 mm
CONTRÔLLE VENTILATION DU CARTER
Caracteristique	Description/valeur
Dispositif	Soupape à lamelle métallique et,chambre de décantation

SCHEMA DE PRINCIPLE

Caracteristique	Description/valeur
A	Arbre à cames
B	Plan cylindre-culasse
C	Plan cylindre-carter
D	Roue de la pompe à eau
E	Capteur de pression minimale d'huile
F	Cartouche filtre à huile
G	Au carter huile
H	Soupape By-pass
L	Pompe à huile
M	Pré-prépine
N	Vilebrevin
O	Bielle

Caractéristiques générales

Le système de lubrification est divisé en deux sections :

-Haute pression

Tous les composants placés sur le carter moteur sont inclus dans la section haute pression, tandis que la section basse pression concerne exclusivement le groupe thermique.

La pompe trochoïde est installée dans un carter et elle est commandée à l'aide d'un couple de pignons.

Pour garantir l'intégrité de la pompe, un pré-filtre est utilisé.

Le pré-filtre est extractible et le bouchon relatif joue également le rôle de vidange d'huile moteur.

Le refoulement de la pompe est contrôlé par un by-pass à piston réglé à 4 bar. Celui-ci est positionné avant le filtre à cartouche et tous les deux sont installés sur le couvercle volant, de ce fait le joint de celui-ci est soumis à la pression du système.

Le by-pass positionné avant le filtre à cartouche améliore les conditions de travail du filtre, surtout avec de l'huile froide.

Le filtre est doté d'une soupape anti-vide et d'une soupape de suppression; cette dernière intervient quand la masse filtrante provoque une chute de pression supérieure à 1 ± 0,2 bar.

Bien entendu, ces conditions s'atteignent seulement avec de l'huile froide et moteur à un régime élevé ou bien avec filtré encrassé.

L'huile filtrée est utilisée pour la lubrification de l'arbre de la pompe à eau et une fois le carter moteur atteint, pour la lubrification des sièges du vilebrevin, de la tête de bielle et de la buse de refroidissement du piston, pratiquée dans le siège côté transmission.

Le siège du vilebrevin côté transmission est doté d'un pare-huile d'étanchéité et du conduit d'échappement correspondant.

Le conduit d'alimentation de la distribution provient du siège côté volant. Le refoulement à la culasse est commandé par le giclaur spécifique vissé au carter moteur.

Les composants de la distribution fonctionnent avec lubrification à basse pression.

Les sièges de l'arbre à cames sont pratiqués directement dans l'aluminium de la culasse; le jeu axial de l'arbre à cames est en partie rattrapé par l'huile envoyée au siège de diamètre inférieur.

L'arbre à cames pourrait à la lubrification des culbuteurs au moyen des trous spécifiques; ceux-ci sont réalisés dans une position telle qui garantit le maintien de la lubrification après le stationnement du véhicule. Ce résultat est obtenu avec la position que l'arbre à cames assume le plus fréquemment en phase d'accès du moteur.

L'huile utilisée pour la lubrification de la culasse revient dans le carter par le canal de logement de la chaîne et donc pourrait aussi contribuer à la lubrification de cette-ci.

Pour éviter que les gaz récupérés par le carter moteur puissent transporter une quantité d'huile, une soupape unidirectionnelle et une chambre de décantation sont utilisées. La soupape unidirectionnelle est de type à lamelles métalliques ; la chambre de décantation est dotée d'un trou de drainage. Une inefficacité de celui-ci peut provoquer la présence d'huile dans le conduit d'alimentation en air du moteur.

Un excès des vapeurs d'huile peut provoquer des occlusions dans les canalisations du corps papillon. Pour la signalisation de la pression d'huile minimale du système, un interrupteur de pression est utilisé, placé immédiatement après la sortie du contrôle.

Le circuit de lubrication ne concerne pas le contre-arbre, dont la lubrication est obtenue avec l'huile transportée par les pignons ou bien par celle centrifugée par le vilebrequin.

Cela se passe de manière analogue pour le piston ou l'axe, même si dans ce cas la buse de refroidissement est particulièrement importante.

Guide pour le diagnostic

1 - Allumage du voyant de pression d'huile minimale lorsque le moteur est chaud. EN AVANT - point 2 2 - Enlever le connecteur électrique de l'interrupteur de pression min. Vérifier que le voyant s'éteigne bien. OUI - point 3 NON - point 11 3 - Contrôler la pression effective de l'huile. EN AVANT - point 4 4 - Enlever l'interrupteur et installer l'outil spécifique et le joint correspondant.

Équipement spécifique

020193Y Manomètre de contrôle de la pression d'huile

020434Y Raccord de contrôle de la pression d'huile

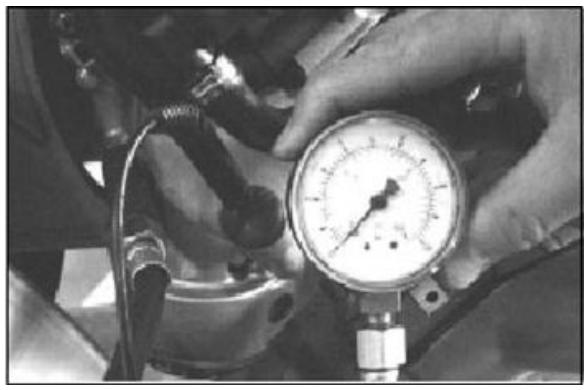

• Extraire la jauge avec le bouchon de remplissage d'huile et insérer un bouchon prédisposé avec la sonde de température qui fait partie de l'outil spécifique. Introduire la sonde jusqu'à percevoir le contact avec le fond du carter et revenir en arrière de quelques millimètres.

Equipement spécifique

020331Y Multimètre numérique

EN AVANT - point 5

5 - Mesurer la pression lorsque le moteur est froid et avec un minimum de tours.

VALEURS STANDARD

Caracteristique	Description/ Valeur
20 °C Température
1400 tr/min
~ 4,5 bar

N. B. LES TOURS PEUVENT ETRE RELEVES AUSSI BIEN A TRAVERS L'ANALYSEUR DE GAZ D'ECHAPPEMENT QUE PAR L'INTERMÉDIAIRE DU TESTEUR DE DIAGNOSTIC.

Equipement spécifique 020680Y Instrument de diagnostic

OUI point 6 NON point 12

6 - Faire chauffer le moteur et répéter le contrôle avec une huile chaude.

VALEURS STANDARD

Caracteristique	Description/valeur
80 °C Température
1400 tr/min
~ 1,5 bar

OUI point 7 NON point 8

7 - Substituer l'interrupteur de pression min. huile 8 - On relève des pressions inférieures à 1,3 ÷ 1,5 bar.

EN AVANT point 9

9 - Remplacer le filtre de l'huile et répéter le contrôle de pression avec une huile à 80°C.

OUI point 10 NON point 13

10 - L'anomalie est régée.

Recommander le respect du parcours conseillé.

11 - Vérifier et rétablir l'installation électrique. 12 - On relève des pressions inférieures à 4 bar.

EN AVANT point 9

13 - Extraire le couvercle volant et procéder à la vérification de l'efficacité du joint d'étanchéité du couvercle vers l'intérieur, en agissant comme il est décrit au chapitre couvercle volant.

OUI point 14 NON point 15

14 - Vérifier la présence de quelques anormaux sur le vilebrequin : - jeu axial (voir le chapitre « Carter et vilebrequin ») - jeu radial surtout dans la direction de l'axe du cylindre - jeu selon le sens de rotation avec la bielle en quadrature

OUI point 16 NON point 17

15 - Substituer les composants endommagés (chapitre couvercle volant). 16 - Procéder à la révision du moteur (chapitre carter et vilebrequin). 17 - Ouvrir le carter et extraire la pompe à huile, en agissant comme il est décrit au chapitre « Carter et vilebrequin ». - Contrôler la pompe à huile comme il est décrit dans les pages suivantes. - Vérifier le montage correct de la buse de refroidissement et du gicleur d'alimentation de la distribution. - Contrôler visuellement et du point de vue des dimensions les accouplements concernant le vilebrequin (chapitre carter et vilebrequin).

N. B.

D'EVENTUELLES ANOMALIES SURVENUES DANS LES ACCOUPLEMENTS ET AUX COMPOSANTS DE LA DISTRIBUTION NE SONT PAS SUSCEPTIBLES D'ETRE RELEVÉES À TRAVERS LE CONTROLE DE LA PRESSION DE LUBRIFICATION. CES ANOMALIES PEUVENT SE MANI-FESTER AVEC UNE AUGMENTATION DE BRUITS.

N. B.

SI L'ON RELEV DES ANOMALIES DE PRESSION SUR LE CARTER, IL EST TOUJOURS OPPORTUN DE CONTROLER VISUELLEMENT ET DU POINT DE VUE DES DIMENSIONS LES COMPOSANTS DE LA DISTRIBUTION (VOIR CHAPITRE GROUPE THERMIQUE ET DISTRIBUTION).

Contrôle de pression d'huile

1 - Si l'on relève une fuite d'huile du joint d'accoupling du couvercle volant et du filtre à huile, procède à un contrôle de la pression de lubrification.

EN AVANT point 2

2 - Installer l'outil spécifique.

Équipement spécifique

020193Y Manomètre de contrôle de la pression d'huile

020434Y Raccord de contrôle de la pression d'huile

ENAVANT point 3

3 - Vérifier la pression du circuit lorsque le moteur est chaud et à régime moyen - haut.

Pression standard < 6 bar

OUI point 4 NON point 5

4 - Remplacer les composants endommagés.

5 - Vérifier l'efficacité du by-pass de réglage (voir le chapitre « Couvercle du volant ») et rétablit l'écoulement correct.

N. B.

1 - Si l'on relève une consommation d'huile supérieure à 250 g / 1 000 km, sur un moteur rodé, procéder comme suit. EN AVANT point 2 2 - Vérifier la présence d'huile à la conduite de récapération sur la boîte à filtre. OUI point 3 NON point 4 3 - Vérifier l'efficacité de la soupape unidirectionnelle à lamelles et du trou d'évacuation de la chambre de décantation. OUI point 5 NON point 4 4 - Vérifier les joints d'étanchéité du groupe thermique (segments, guides de soupapes et pare-huile). Voir le chapitre « Groupe thermique et distribution » 5 - Rétablir l'efficacité de la soupape ou du trou de d'évacuation.

Dépose

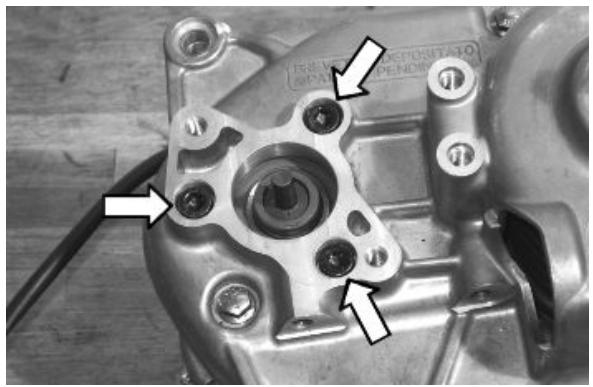

• Enlever la paroi de fermeture du compartiment de la pompe à huile en dévissant les 2 vis de fixation et leurs rondelles.

• Retirer le pompe à huile et son pignon en desserrant les 2 vis de fixation à travers les fentes du pignon.

• Enlever le joint.

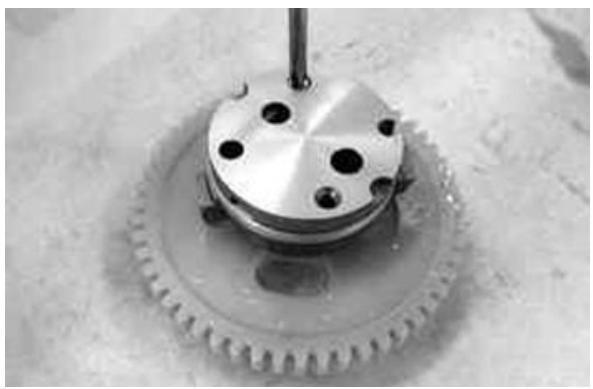

• Retirer les deux vis et le couvercle de la pompe à huile.

• Enlever la bague élastique de retenue rotor interne en la tournant jusqu'à porter l'ouverture en correspondance de la facette de l'arbre.

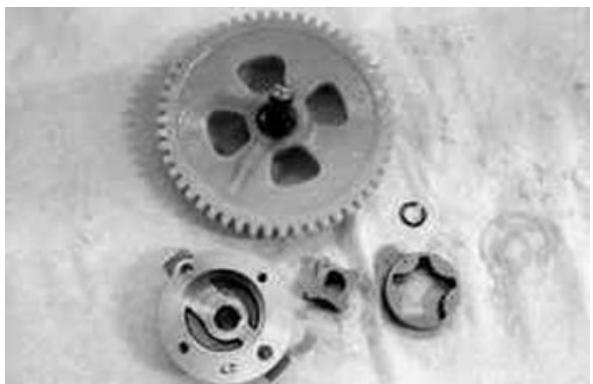

• Retirer les rotors et effectuer un lavage méticuleux à l'essence et à l'air comprimé.
• Extraire l'arbre complet du pignon en y vérifiant le bon état et les usures éventuelles sur l'arbre même.

• Rassembler les rotors et le corps de pompe en regardant les 2 repères.
• Insérer l'arbre avec le pignon et monter l'anneau de butée et en le tourner avec l'ouverture de la partie opposée de la facette de l'arbre.
• Vérifier les produits anormaux éventuels entre arbre et corps pompe.

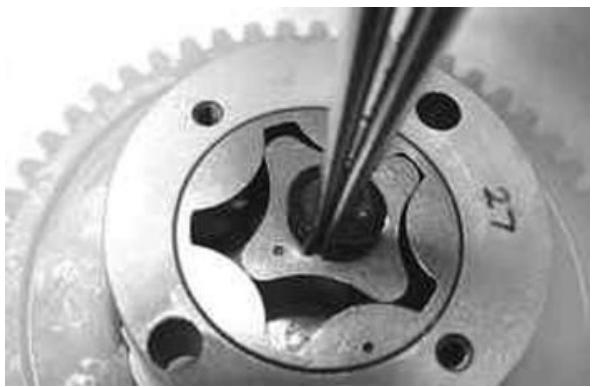

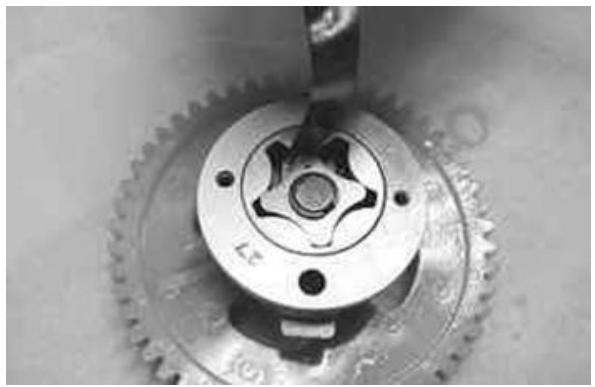

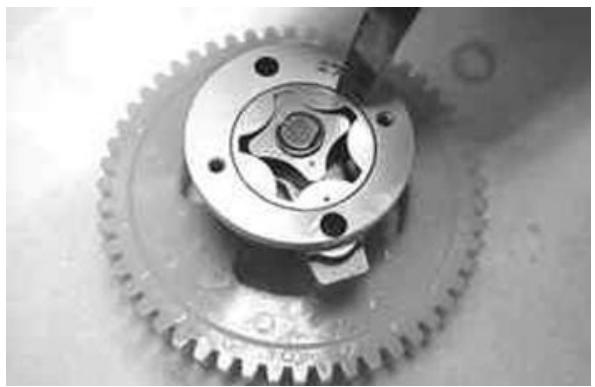

• A l'aide d'un calibre d'épaisseur, vérifier la distance entre les rotors dans la position indiquée sur la figure.

Caractéristiques techniques jeu limite admis :

0,012 mm

• Vérifier l'écartement entre rotor extérieur et corps de pompe, voir figure.

Caractéristiques techniques jeu limite admis :

0,25 mm

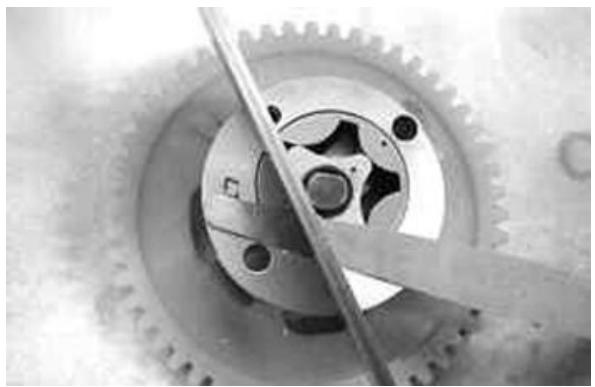

• Vérifier le jeu axial des rotors en utilisant une barre rectifiée comme plan de référence comme l'indique la figure.

Caractéristiques techniques valeur limite admise :

0,1 mm

Montage

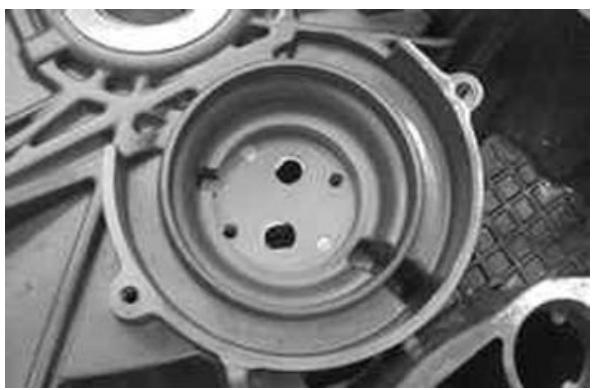

• Vérifier la bonne position du joint.

N. B.

LA DENT DU JOINT DOIT ÊTRE PLACÉE DANS SON LOGEMENT.

• Lubrifier les rotors internes.
• Vérifier que le couvercle de pompe ne présente pas de traces d'usure ni de rayures.
• Si l'on relève des valeurs non conformes ou des rayures, replacer.

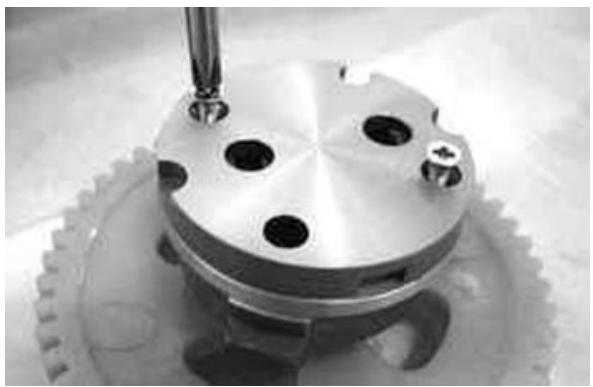

• Monter le couvercle de la pompe pour permettre l'alignement des trous pour les vis de fixation au carter.
• Bloquer les deux vis de fixation au couple prescrit.

Couples de blocage (n^*m)

Vis du couvercle de la pompe à huile 0,7 ÷ 0,9

• Insérer la pompe à huile et son pignon.
• Introduire les 2 vis de fixation à travers les fentes du pignon et bloquer au couple préconisé.

N. B.

LA POSITION DE MONTAGE DE LA POMPE DÉPEND DE L'INSTALLATION DES VIS.

Le non-respect du couple de serrage pourrait entraîner une variation du jeu d'accoupling des rotors avec le corps de pompe.

Couples de blocage (n^*m)

Vis de fixation de la pompe à huile au carter 5 ÷ 6

• Introduire le contre-arbre du pignon sur le demi-carter côté volant.
• Installer l'outil spécifique dans la position indiquée sur la figure

Équipement spécifique

020479Y Clé d'arrêt contre-arbre

• Maintenir la position du contre-arbre et introduire la rondelle avec l'écrou.
• Bloquer l'écrou au couple prescrit en utilisant le produit conseillé.
• Enlever l'outil spécifique.

Produits conseillés

Loctite 243 Frein-filet moyen

Frein-filet moyen Loctite 243

Couples de blocage (N·m)

Écrou de fixation du contre-arbre 25 ÷ 29

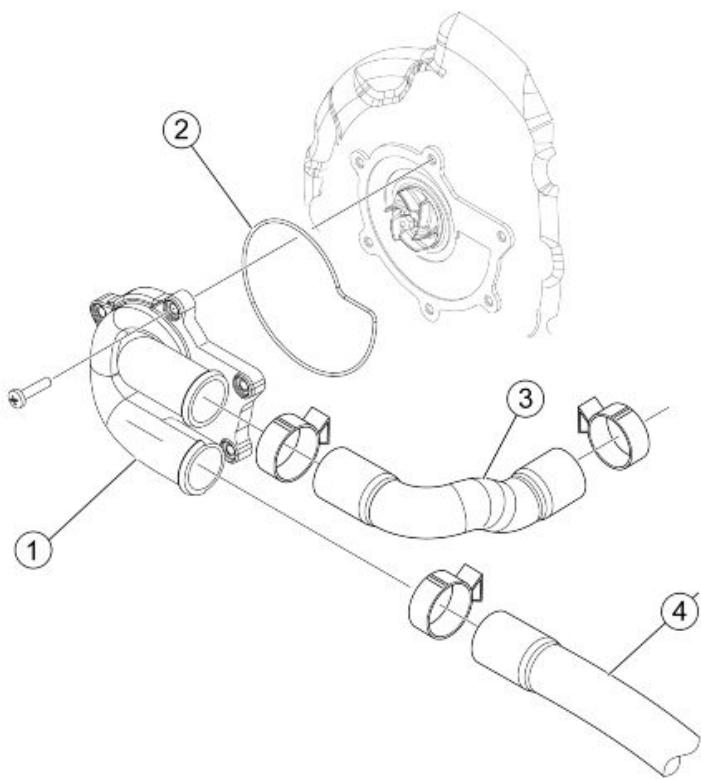

Équipement spécifique

020661Y Kit de remplacement du joint d'étanchéité intégrale de la pompe à eau

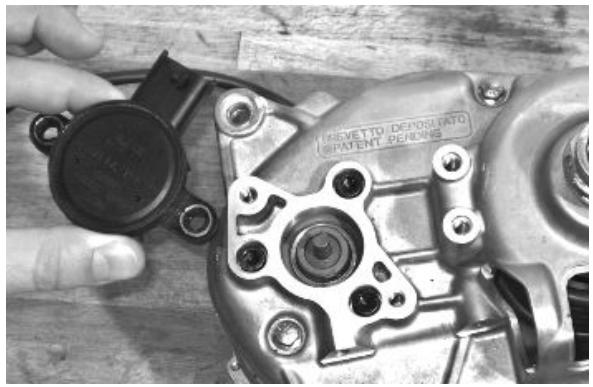

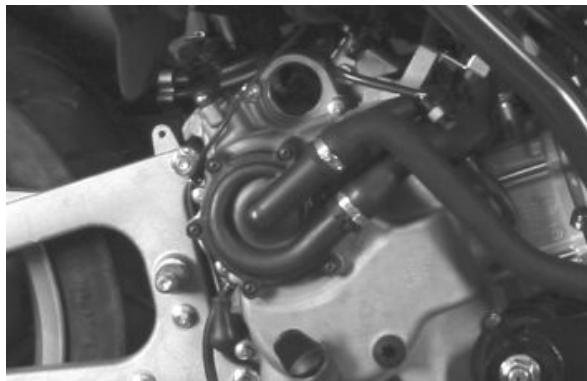

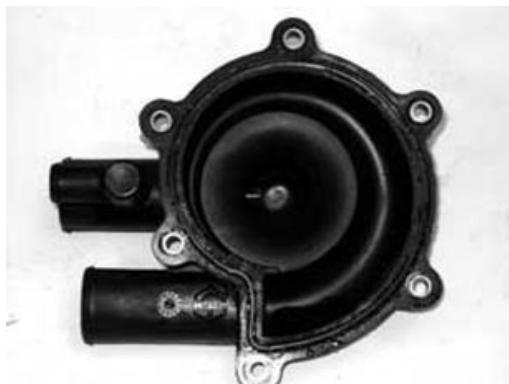

• À l'aide d'un tournevis, déposer les six vis et le couvercle de la pompe.

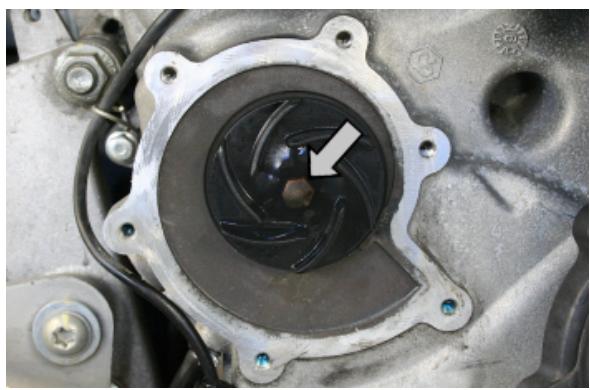

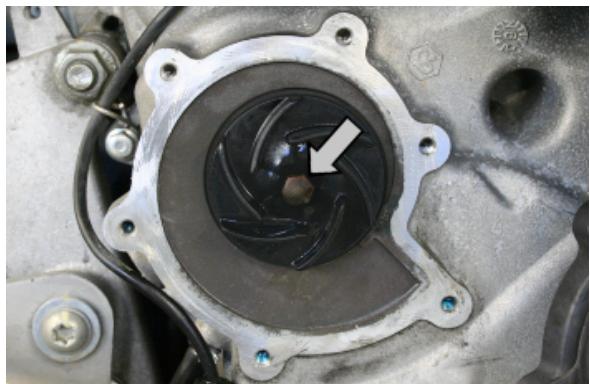

• À l'aide d'une clé de 8 mm, dévisser la roue de la pompe à eau.

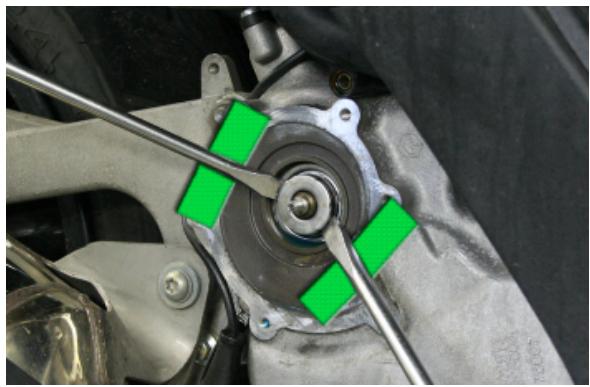

• Utiliser deux tournevis plats, positionnés comme dans la figure, de manière à exercer de la force sur le bord du carter mis en évidence pour démonter le joint d'étanchéité intégrale, monté de manière forçante sur l'arbre de la roue.

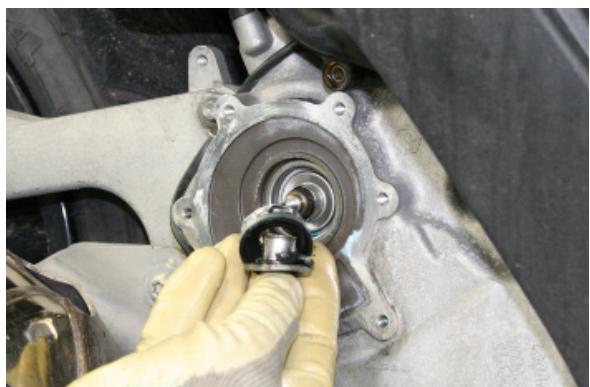

Attention

UTILISER DU TÉFLON POSITIONné COMME DANS LA FIGURE POUR NE PAS ENDOMMAGER LA SURFACE D'ETANCHÉITE DU COUVERCLE DE LA POMPE À EAU. LES PETITES MARQUES ÉVENTUELLEMENT PRÉSENTES SUR LE BORD D'APPUI NE COMPORTENT PAS DE PROBLEMES FONCTIONNELS.

• En cas de nécessité, varier la position des tournevis.
• Durant le démontage du joint d'étanchéité, il est possible que la céramique se brise.

• Avant de procéder à l'extraction, nettoyer soigneusement toutes les pièces.

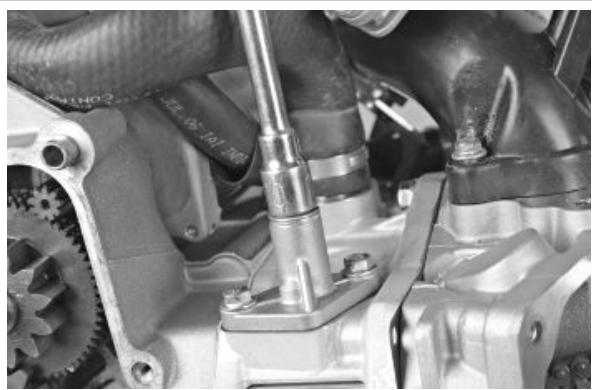

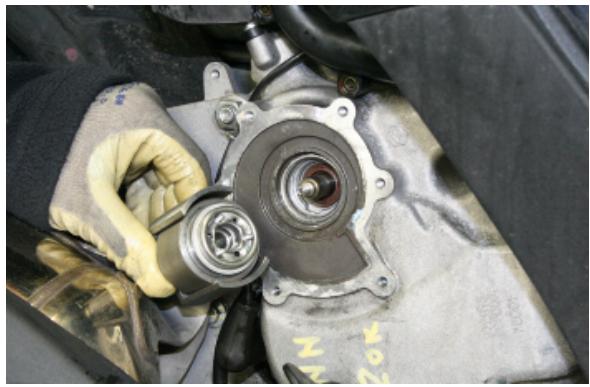

• Positionner l'extracteur avec la cheville sur la partie statique du joint d'étanchéité céramique.

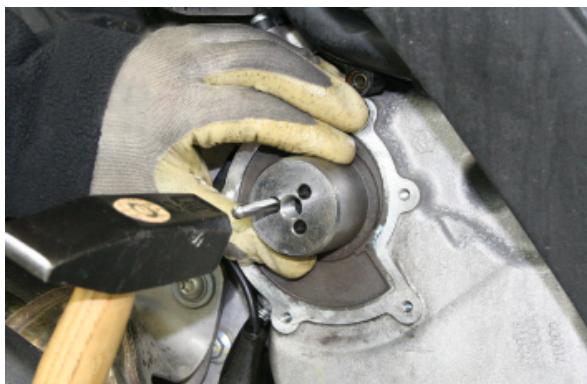

• Sans modifier la position de l'extracteur, percer trois trous sur la partie statique du joint d'étanchéité en utilisant la cheville fournie et un marteau.

PERCER LES TROUS D'UN GESTE FERME. DES SOLLICITATIONS LEGERES ET REPÉTÉES PEUVENT PROVOUVER DES DÉFORMATIONS SANS OBTENIR LA PERFORATION. - Fixer l'extracteur à la partie statique du joint d'étanchéité, en utilisant les vis fournies avec l'outil.

Attention

IL EST NÉCESSAIRE D'OBTEMIN RUNE BONNE FIXATION SANS ARRIVER À DÉCHIRER LA TÔLE.

• Compléter l'outil en installant la bride, la vis et l'écrou.

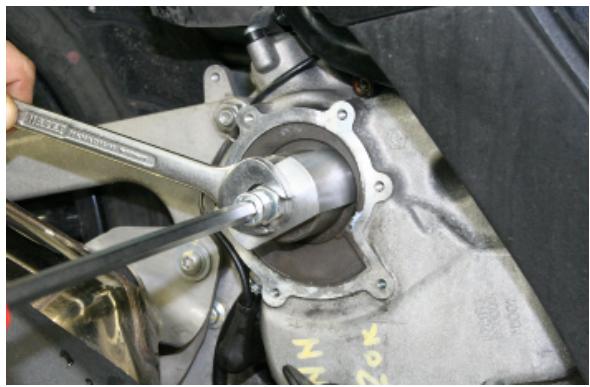

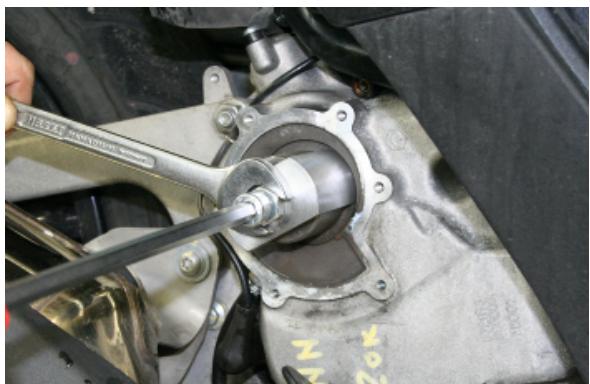

• Maintenir la vis immobile et actionner l'écrou jusqu'à obtenir l'extraction complète de la partie statique du joint d'étanchéité.

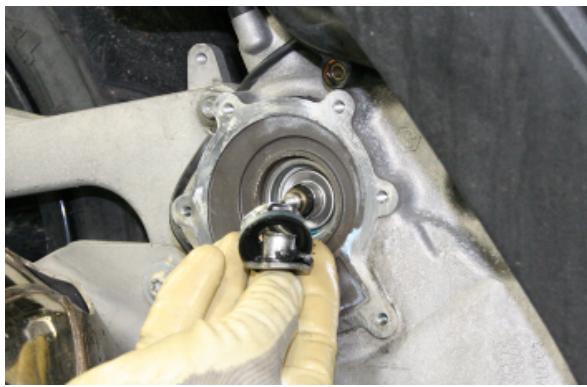

• Retirer l'extracteur avec la partie statique du joint d'étanchéité intégrale.

Équipement spécifique

020661Y Kit de remplacement du joint d'étanchéité intégrale de la pompe à eau

• À l'aide d'un tournevis, déposer les six vis et le couvercle de la pompe.

• À l'aide d'une clé de 8 mm, dévisser la roue de la pompe à eau.

• Utiliser deux tournevis plats, positionnés comme dans la figure, de manière à exercer de la force sur le bord du carter mis en évidence pour démonter le joint d'étanchéité intégrale, monté de manière forçante sur l'arbre de la roue.

Attention

UTILISER DU TÉFLON POSITIONné COMME DANS LA FIGURE POUR NE PAS ENDOMMAGER LA SURFACE D'ETANCHÉITE DU COUVERCLE DE LA POMPE À EAU. LES PETITES MARQUES ÉVENTUELLEMENT PRÉSENTES SUR LE BORD D'APPUI NE COMPORTENT PAS DE PROBLEMES FONCTIONNELS.

• En cas de nécessité, varier la position des tournevis.
• Durant le démontage du joint d'étanchéité, il est possible que la céramique se brise.

• Avant de procéder à l'extraction, nettoyer soigneusement toutes les pièces.

• Positionner l'extracteur avec la cheville sur la partie statique du joint d'étanchéité céramique.

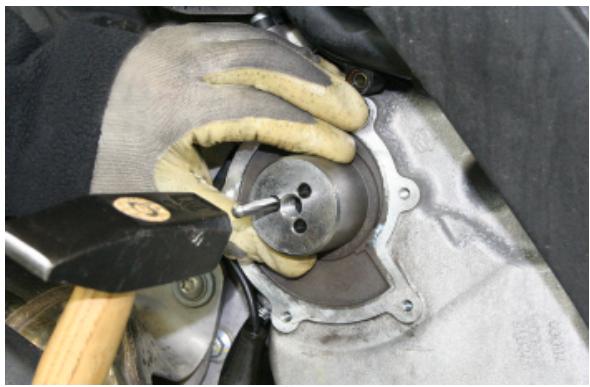

• Sans modifier la position de l'extracteur, percer trois trous sur la partie statique du joint d'étanchéité en utilisant la cheville fournie et un marteau.

PERCER LES TROUS D'UN GESTE FERME. DES SOLLICITATIONS LEGERES ET REPÉTÉES PEUVENT PROVOUVER DES DéformATIONS SANS OBTENIR LA PERFORATION. - Fixer l'extracteur à la partie statique du joint d'étanchéité, en utilisant les vis fournies avec l'outil.

Attention

IL EST NÉCESSAIRE D'OBTEMIN RUNE BONNE FIXATION SANS ARRIVER À DECHIRER LA TÔLE.

• Compléter l'outil en installant la bride, la vis et l'écrou.

• Maintenir la vis immobile et actionner l'écrou jusqu'à obtenir l'extraction complète de la partie statique du joint d'étanchéité.
• Retirer l'extracteur avec la partie statique du joint d'étanchéité intégrale.

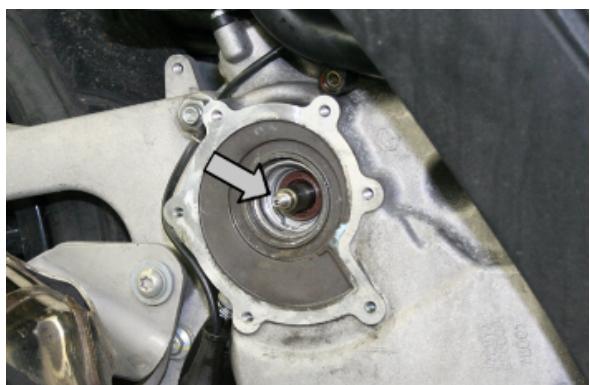

Montage

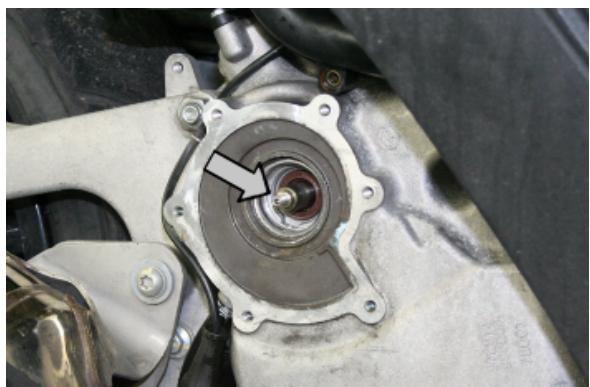

POSITIONNER LE JOINT D'ÉTANCHÉITE INTÉGRALE.

ATTENTION

NETTOYER SOIGNEUSEMENT TOUS LES COMPOSANTS.

ATTENTION

LUBRIFIER L'ARBRE DE LA ROUE AVEC DE L'HUILE MO-TEUR.

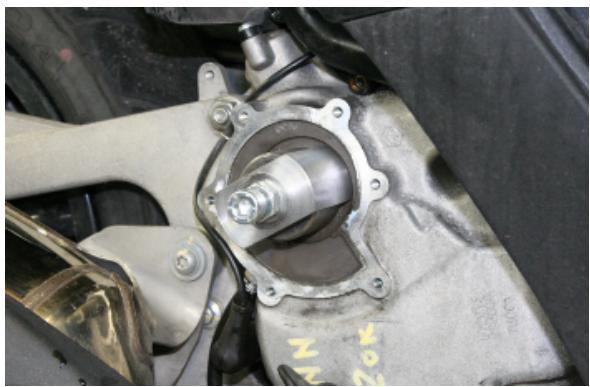

• Monter la barre en la vissant sur l'arbre de la roue.

ATTENTION

VISSER MANUELLEMENT JUSQU'en BUTEE.

• Positionner le joint d'étanchéité intégrale sur l'arbre.

• Positionner le pointeau calibré (avec une cote de précharge).
• Appliquer l'écrou à la barre.

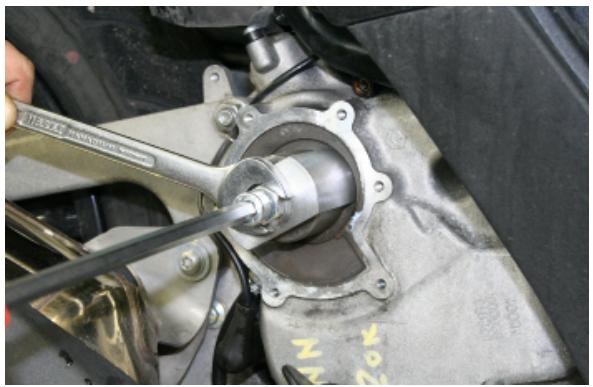

• Maintenir immobilisée la barre et serrer l'écrou jusqu'à信号过强，无法继续此次对话。请稍后再试。
• L'outil introduira le logement fixe sur le carter et le logement mobile sur l'arbre, en générant la précharge correcte du joint céramique.

• Serrer la roue

Couples de blocage (N*m) Roue de la pompe à eau 4 ÷ 5

• Monter le couvercle de la pompe, en utilisant un nouveau joint, précédemment graissé avec de la graisse de vaseline.
• Visser les six vis du couvercle et les serrer au couple prescrit.

N. B. POUR ÉVITER DES DÉFORMATIONS, NE PAS LUBRIFIER LE JOINT TORIQUE AVEC DE LA GRAISSE MINÉRALE.

Couples de blocage (N·m) Vis du couvercle de la pompe à eau 3÷ 4

Positionner le JOINT d'étanchéité intégrale.

ATTENTION

NETTOYER SOIGNEUSEMENT TOUS LES COMPOSANTS. ATTENTION

LUBRIFIER L'ARBRE DE LA ROUE AVEC DE L'HUILE MOTEUR.

• Monter la barre en la vissant sur l'arbre de la roue.

ATTENTION

VISSER Manuellement jusqu'en BUTEE.

• Positionner le joint d'étanchéité intégrale sur l'arbre.

• Positionner le pointeau calibré (avec une cote de précharge).
• Appliquer l'écrou à la barre.
• Maintenir immobilisée la barre et serrer l'écrou jusqu'à信号过强，无法继续此次对话。请稍后再试。
• L'outil introduira le logement fixe sur le carter et le logement mobile sur l'arbre, en générant la précharge correcte du joint céramique.

• Serrer la roue

Couples de blocage (n*m)

Roue de la pompe à eau 4 ÷ 5

• Monter le couvercle de la pompe, en utilisant un nouveau joint, précédemment graissé avec de la vaseline.
• Visser les six vis du couvercle et les serrer au couple prescrit.

N. B.

POUR ÉVITER DES DÉFORMATIONS, NE PAS LUBRIFIER LE JOINT TORIQUE AVEC DE LA GRAISSE MINÉRALE.

Couples de blocage (N·m)

Vis du couvercle de la pompe à eau 3 ÷ 4

INDEX des arguments

INJECTION

INJEC

1. Batterie 2. Corps papillon et centrale électronique d'injection (MIU) 3. Groupe des instruments 4. Télérupteur des charges d'injection 5. Capteur de température du liquide de refroidissement 6. Pompe à carburant 7. Bobine H. T. 8. Sonde lambda 9. Capteur de tours moteur 10. Injecteur d'essence 11. Connecteur pour diagnostic

Système d'injection MIU

Le dispositif d'injection est du type à injection et à allumage intégrés.

L'injection est de type indirecte dans le collecteur par injecteur électrique.

L'injection et l'allumage sont calés sur cycle 4T au moyen d'une roue phonique emboîtée sur le vilebrequin (24-2 dents) et un capteur à variation de réticence (pick-up).

La carburation et l'allumage sont gérés en fonction des tours du moteur et de l'ouverture du papillon des gaz. D'autres corrections sont effectuées sur la base des paramètres suivants :

• température du liquide de refroidissement;
• température de l'air aspiré;
• Sonde lambda.

Le circuit réalise une correction de l'alimentation du ralenti avec le moteur froid au moyen d'un moteur pas à pas inséré sur un circuit By-pass du papillon des gaz. La centrale gère le moteur pas à pas et le temps d'ouverture de l'injecteur en assurant ainsi la stabilité du ralenti et une carburation correcte.

Dans toutes les conditions de fonctionnement, la carburation est gérée en modifiant le temps d'ouverture de l'injecteur.

La pression d'alimentation de l'essence est maintenue constante en fonction de la pression ambiantes.

Le circuit d'alimentation est constitué par :

• pompe à essence;
• filtre à essence; injecteur;
• régulateur de pression.

La pompe, le filtre et le régulateur sont insérés dans le réservoir de carburant au moyen d'un seul support.

L'injecteur est raccordé par un tuyau doté d'accouplements rapides. Le régulateur de pression est placé au début du circuit.

La pompe à essence est commandée par la centrale MIU ; cela garantit la sécurité du véhicule.

Le circuit d'allumage est constitué de :

Bobine H.T. - Câble H.T. - Capuchon blindé - Centrale MIU - Bougie

La centrale MIU gère l'allumage avec l'avance optimale en garantissant en même temps le calage sur le cycle 4T (allumage seulement en phase de compression).

Le dispositif d'injection-allumage MIU gère la fonctionnalité du moteur grâce à un programme préselectionné.

En l'absence de certains signaux en entrée, un fonctionnement acceptable du moteur est toutefois garanti, pour permettre à l'utilisateur de gagner le garage le plus proche.

Naturellement, ceci ne peut pas se produire en l'absence du signal du régime moteur-phase ou bien quand l'anomalie concerne les circuits de commande :

• pompe à essence; Bobine H. T.
• injecteur;

La centrale est dotée d'un circuit d'autodiagnostic relié à un voyant dans le tableau de bord.

Les anomalies peuvent être détectées et éliminées au moyen d'un testeur de diagnostic.

En tout cas, quand l'anomalie n'est plus présente, la mémorisation s'efface automatiquement après 16 cycles d'utilisation (démarrage à froid, marche en température, arrêt).

Le testeur de diagnostic est également indispensable pour régler la carburation du ralenti.

020680Y instrument de diagnostic

Le système d'injection-allumage MIU sert à contrôler le compte-tours et l'électroventilateur pour le refroidissement du radiateur.

La centrale MIU est dotée d'un décodeur du système d'antivol Antidémarrage.

La centrale MIU est reliée à une DEL de diagnostic, placée sur le groupe d'instruments, qui dispose aussi de la fonction de clignotement dissuasif.

L'alimentation de la centrale MIU est aussi contrôlée par l'interrupteur d'urgence; ceci garantit davantage la sécurité du véhicule.

Précautions

1. Avant de procéder à toute réparation sur le système d'injection, vérifier la présence d'éventuelles anomalies. Ne pas déconnecter la batterie avant la vérification de l'anomalie.
2. Le système d'alimentation est pressurisé à 300 KPa (3 BAR). Avant de débrancher l'accouplement rapide du tuyau du système d'alimentation, vérifier qu'il n'y ait pas de flammes nues et ne pas fumer. Agir avec prudence pour éviter les éclaboussures dans les yeux.
3. Pendant les réparations concernant les composants électriques, intervenir avec la batterie connectée uniquement en cas de réelle nécessité.
4. Quand on effectue des contrôles fonctionnels, s'assurer que la tension de la batterie est supérieure à 12 V.
5. Avant d'effectuer une tentative de démarage, vérifier que le réservoir est rempli au moins avec 2 litres de carburant. Le non-respect de cette norme entraîne l'endommagement de la pompe à essence.
6. En prévision d'une longue inactivité du véhicule, remplir le réservoir jusqu'à dépasser la moitié du niveau. Cela garantit que la pompe reste plongée dans le carburant.
7. Durant le lavage du véhicule, ne pas s'acharner sur les composants et les cablages électriques.
8. Lorsqu'on relève une irrégularité dans l'allumage, effectuer les contrôles en commençant par les connexions de la batterie et du circuit d'injection.
9. Avant de déconnecter le connecteur de la centrale MIU, effectuer les opérations suivantes, dans l'ordre indiqué :
10. Mettre le commutateur sur « OFF »
11. Déconnecter la batterie

Le non-respect de cette norme peut provoquer l'endommagement de la centrale.

1. Lors du montage de la batterie, veiller à ne pas inverser la polarité.
2. Pour ne pas provoquer de dégâts, débrancher et rebrancher les connecteurs du circuit MIU uniquement après une réelle nécessité. Avant de rebrancher, vérifier que les connexions ne sont pas mouillées.
3. Durant les contrôles électriques, ne pas introduire avec force les pointes du testeur à l'intérieur des connecteurs. Ne pas effectuer des mesures qui ne sont pas prévues dans le manuel.
4. Au terme de chaque contrôle effectué avec le testeur de diagnostic, ne pas oublier de protéger le connecteur du circuit avec le capuchon spécifique. Le non-respect de cette règle peut entraîner l'endommagement de la centrale MIU.
5. Avant de rebrancher les raccords rapides du système d'alimentation, vérifier que les bornes sont parfaitement propres.

Indications sur la procédure d'identification des pannes

1 Une panne du système MIU peut très probablement dériver des connexions et non pas des composants.

Avant d'effectuer la recherche sur le système MIU, effectuer les contrôles suivants :

A: Alimentation électrique a. Tension batterie b. Fusible grille c. Télérupteurs d. Connecteurs B: Masse au cadre C: Alimentation en carburant a. Pompe à essence en panne b. Filtre à essence encrassé

D: Système d'allumage a. Bougie défectueuse b. Bobine en panne c. Capuchon blindo en panne E: Circuit d'aspiration a. Filtre à air encrassé b. Circuit By-pass encrassé c. Moteur pas à pas en panne (moteur pas à pas)

F: Divers

a. Calage distribution erroné b. Carburation au ralenti incorrecte c. Remise à zéro erronée du capteur de position du papillon des gaz.

2 Les anomalies du circuit MIU peuvent être dues à des connecteurs desserrés. S'assurer donc que toutes les connexions sont correctement réalisées.

Vérifier les connecteurs en faisant attention aux points suivants :

A Vérifier si les bornes ne sont pas pincées. B Vérifier si les connecteurs sont correctement branchés. C Vérifier si la défaillance se modifie en provoquant une légère vibration du connecteur.

3 Avant de replacer la centrale MIU vérifier minutieusement tout le circuit. Si l'anomalie disparait en replacant la centrale MIU, installer de nouveau la centrale d'origine, et vérifier si l'anomalie se manifeste encore une fois. 4 Pour la recherche des pannes, utiliser un multimètre dont la résistance interne soit supérieure à 10 k W/V. Des instruments inadaptés peuvent endommager la centrale MIU. Il faut préférer des instruments dont la définition soit supérieure à 0,1 V et 0,5 W, la précision doit être supérieure à 2%.

Disposition des bornes

DISPOSITION DES BORNES

1	Voyant d'injection
2	Signal du compte-tours
3	Ligne CAN « L »
4	- sonde lambda
5	+ batterie sous tension
6	+ Batterie
7	Antenne de l'antidémarrage
8	Télérupteur de l'électroventilateur
9	Capteur de température de l'eau
10	Ligne CAN « H »
11	+ sonde lambda
12	Commutateur d'arrêt moteur
13	Capteur de tours (+)
14	Injecteur d'essence
15	Capteur de tours (-)
16	Sortie pour diagnostic
17	DEL de l'antidémarrage
18	Masse	Branché à l'inverseur d'arrêt moteur et au capteur de température d'eau.
19	-
20	Télérupteur des charges d'injection
21	-
22	Bobine H.T.
23	-
24	Consentement au démarrage
25	-
26	Masse

Moteur ne démarre pas

LE MOTEUR NE DÉMARRE PAS MÊME SI SEULEMENT ENTRAINÉ.

Cause possible	Intervention
Autorisation de l'antidémarrage	Circuit non codifié Circuit inefficace, réparer selon les indications de l'autodia-gnostic.
Présence d'anomalies relevées par l'autodiagnostic.	Relais de la pompe Bobine H.T. Injecteur Capteur régime-phase
Alimentation en carburant	Présence de carburant dans le réservoir Activation de la pompe à essence Pression d'essence (basse) Débit de l'injecteur (bas)
Alimentation à la bougie	Bougie Capuchon blindé Bobine H.T. (isolement secondaire)
Fiabilité des paramètres	Température du liquide de refroidissement Calage distribution - allumage injection Température de l'air aspiré
Pression de fin compression	Pression de fin compression

Démarrage difficile

DEMARRAGE DIFFICILE DU MOTEUR

Cause possible	Intervention
Présence d'anomalies relevées par l'autodiagnostic.	Relais de la pompe Bobine H.T. Injecteur Capteur régime-phase Température d'air Température du liquide de refroidissement
Régime de démarrage	Démarreur et télérupteur Batterie Branchements de masse
Pression de fin compression	Pression de fin compression
Alimentation à la bougie	Bougie Capuchon blindé Bobine H.T. Capteur régime-phase Avance à l'allumage
Alimentation en carburant	Pression d'essence (basse) Débit de l'injecteur (bas) Étanchéité de l'injecteur (mauvaise)
Exactitude des paramètres	Température du liquide de refroidissement Température de l'air aspiré, position du papillon des gaz, mo- teur pas à pas (pas et ouverture effective) Nettoyage du conduit d'air auxiliaire et du papillon des gaz ef- ficacité du filtré à air

Mateur ne reste pas au ralenti

LE MOTEUR NE MAINTIENT PAS LE RALENTI/LE RALENTI EST INSTABLE/LE RALENTI EST TROP BAS

Cause possible	Intervention
Présence d'anomalies relevées par l'autodiagnostic.	Relais de la pompe Bobine H.T. Injecteur Capteur régime-phase Température d'air Température du liquide de refroidissement
Efficacité de l'allumage	Bougie Calage de l'allumage
Exactitude des paramètres	Capteur de position du papillon des gaz Moteur pas à pas Capteur de température du liquide de refroidissement Capteur de température de l'air aspiré
Nettoyage du circuit d'admission	Filtre à air Diffuseur et papillon des gaz Conduit d'air supplémentaire et moteur pas à pas
Étanchéité du circuit d'admission (infiltrations)	Collecteur d'admission - culasse Boîtier papillon - collecteur Manchon d'admission Boîte à filtre
Alimentation en carburant (pression basse)	Pompe à essence Régulateur de pression Filtre à essence Débit de l'injecteur

Matériel ne retourne pas au ralenti

LE MOTEUR NE TOURNE PAS AU RALENTI/LE RALENTI EST TROP HAUT

Cause possible	Intervention
Présence d'anomalies relevées par l'autodiagnostic.	Relais de la pompe Bobine H.T. Injecteur Capteur régime-phase Température d'air Température du liquide de refroidissement
Efficacité de l'allumage	Calage de l'allumage
Exactitude des paramètres	Capteur de position du papillon des gaz Moteur pas à pas Capteur de température du liquide de refroidissement Capteur de température de l'air aspiré
Étanchéité du circuit d'admission (infiltrations)	Collecteur d'admission - culasse Boîtier papillon - collecteur Manchon d'admission Boîte à filtré
Alimentation en carburant (pression basse)	Pompe à essence Régulateur de pression Filtre à essence Débit de l'injecteur

Explosions à l'échéance en décelération

EXPLOSIONS À L'ÉCHAPPEMENT EN PHASE DE DÉCÉLÉRATION

Cause possible	Intervention
Présence d'anomalies relevées par l'autodiagnostic.	Relais de la pompe Bobine H.T. Injecteur Capteur régime-phase Température d'air Température du liquide de refroidissement Sonde lambda
Exactitude des paramètres	Capteur de position du papillon des gaz Moteur pas à pas Capteur de température du liquide de refroidissement Capteur de température de l'air aspiré
Étanchéité du circuit d'admission (infiltrations)	Collecteur d'admission - culasse Boîtier papillon - collecteur Manchon d'admission Boîte à filtre
Alimentation en carburant (pression basse)	Pompe à essence Régulateur de pression Filtre à essence Débit de l'injecteur
Étanchéité du circuit d'échéppement (infiltrations)	Collecteur - culasse Collecteur - pot d'échéppement Soudages du pot d'échéppement

Marche irrégulière du moteur

FONCTIONNEMENT IRRÉGULIER DU MOTEUR AVEC SOUPAPE UN PEU OUVERTE

Cause possible	Intervention
Nettoyage du circuit d'admission	Filtre à airDiffuseur et papillon des gazConduit d'air supplémentaire et moteur pas à pas
Étanchéité du circuit d'admission	Manchon d'admissionBoîte à filtré
Système d'illumage	Contrôle usure bougie
Fiabilité des paramètres	Signal de position du papillon des gaz Signal de température du liquide de refroidissement Signal de température air aspiré Avance à l'allumage
Remise à zéro TPS correctement effectué	Remise à zéro TPS correctement effectué
Présence d'anomalies relevantes par l'autodiagnostic.	Relais de la pompe Bobine H.T. Injecteur Capteur régime-phase Température d'air Température du liquide de refroidissement Sonde lambda

Matériel faible en pleine puissance

MOTEUR FAIBLE À PLEIN RÉGIME/FONCTIONNEMENT IRRÉGULIER DU MOTEUR EN PHASE DE REPRISE

Cause possible	Intervention
Présence d'anomalies relevées par l'autodiagnostic.	Relais de la pompeBobine H.T.InjecteurCapteur régime-phaseTempérature d'airTempérature du liquide de refroidissementSonde lambda
Alimentation bougie	BougieCapuchon blindéCâble H.T.Bobine H.T.
Système d'admission	Filtre à airBoîtier filtré (étanchéité)Manchon d'admission (étanchéité)
Fiabilité des paramètres	Signal de position du papillon des gazSignal de température du liquide de refroidissementSignal de température air aspiréAvance à l'allumage
Alimentation en carburant	Niveau de carburant dans le réservoirPression du carburantFiltre à carburantDébit de l'injecteur

Présence de détonations

PRÉSENCE DE DÉTONATION (COGNÉNENTS À LA CULASSE)

Cause possible	Intervention
Présence d'anomalies relevées par l'autodiagnostic.	Relais de la pompe Bobine H.T. Injecteur Capteur régime-phase Température d'air Température du liquide de refroidissement Sonde lambda
Efficacité de l'allumage	Bougie
Fiabilité des paramètres	Signal de position du papillon des gaz Signal de température du liquide de refroidissement Signal de température air aspiré Avance à l'allumage
Étanchéité du circuit d'admission	Manchon d'admission Boîte à filtré
Remise à zéro TPS correctement effectué	Remise à zéro TPS correctement effectué
Alimentation en carburant	Pression du carburant Filtre à carburant

	Débit de l'injecteur Qualité du carburant
Sélection de l'épaissur du joint de base du cylindre	Sélection de l'épaissur du joint de base du cylindre

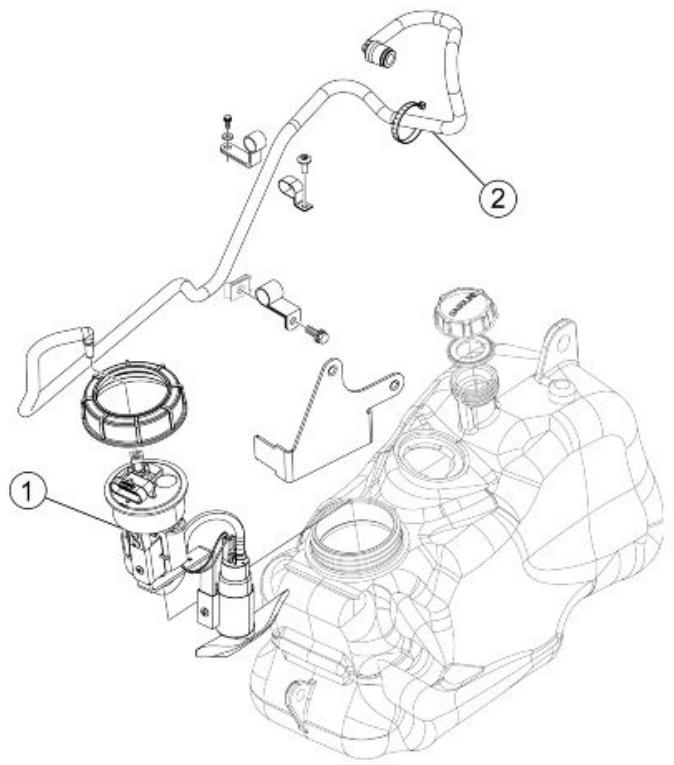

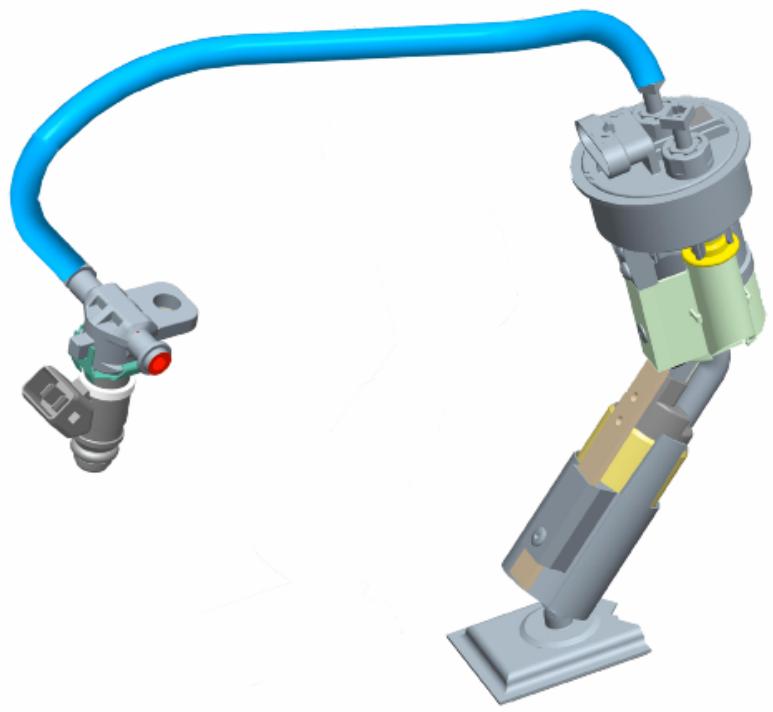

Installation de l'alimentation du carburant

Le circuit d'alimentation en carburant comprend l'électropompe, le filtre, le régulateur de pression, l'injecteur électrique et le tuyau de refoulement du carburant.

La pompe électrique est située dans le réservoir dont elle aspire le carburant et l'envoie à l'injecteur à travers le contrôle.

La pression est contrôlée par le régulateur de pression placé dans l'ensemble pompe dans le réservoir.

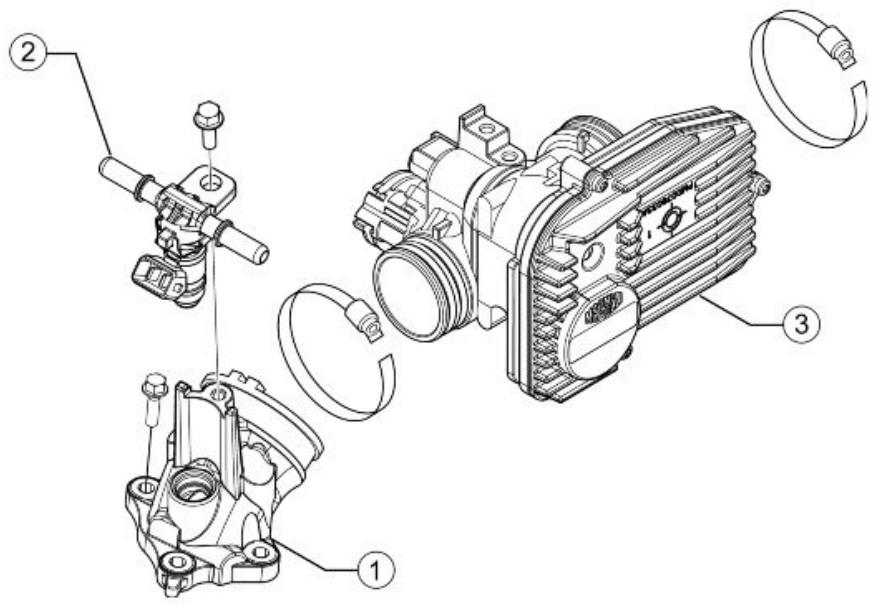

Dépose du corps de commande de puissance

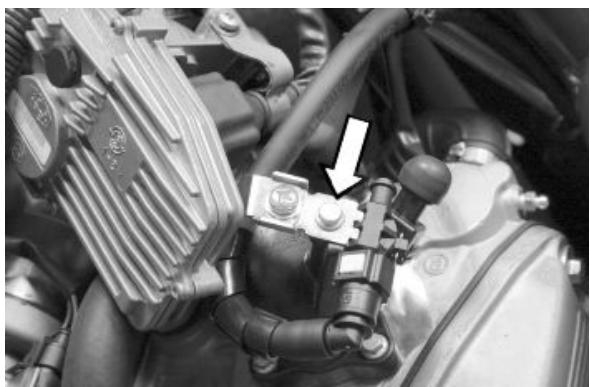

Démonter la vis de fixation du tuyau de carburant comme indiqué sur la figure.

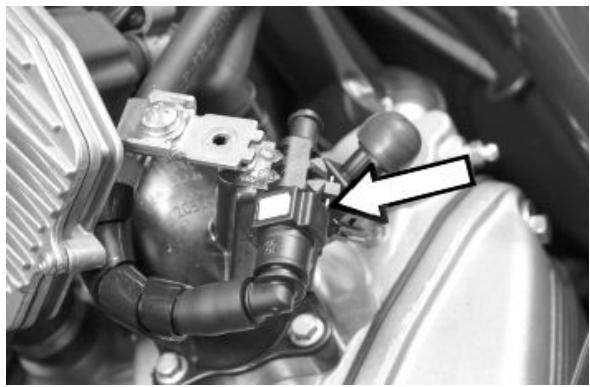

Démonter l'accouplément rapide du support de l'injecteur.

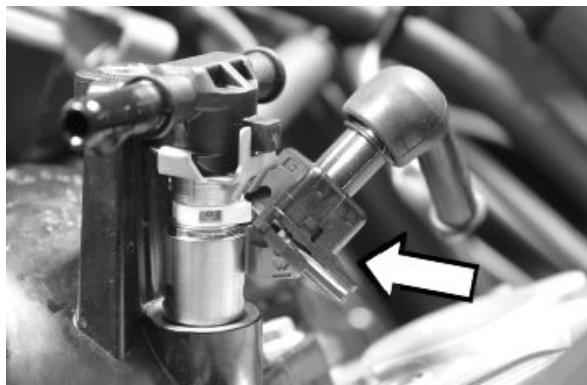

Démonter le connecteur de l'injecteur.

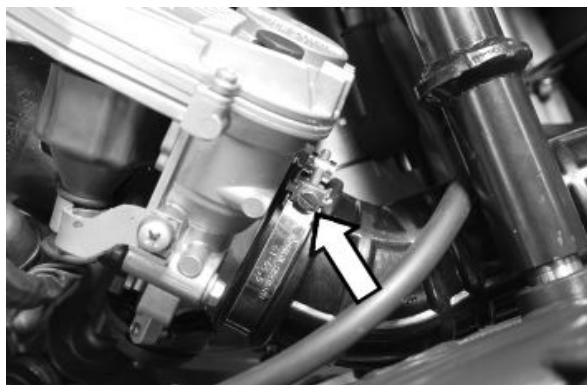

Démonter les 3 vis de fixation du collecteur à la culasse et le collier de fixation du boîtier papillon n° collecteur.

Démonter le connecteur de la centrale MIU.

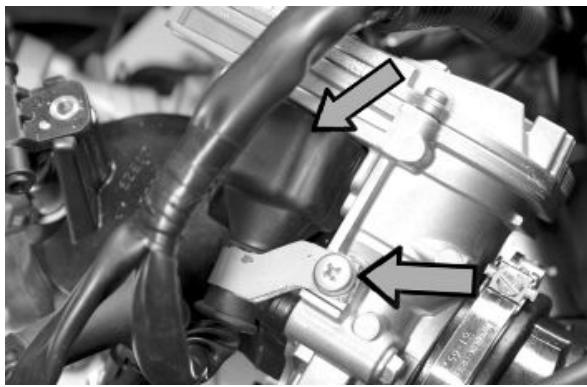

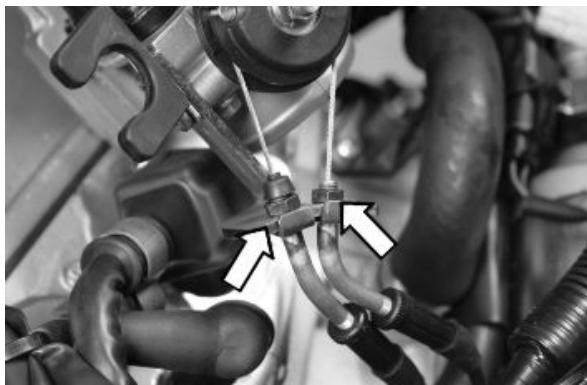

Déposer la fixation de commande de l'accélérateur comme indiqué sur la photo.

Circuit d'alimentation pompe

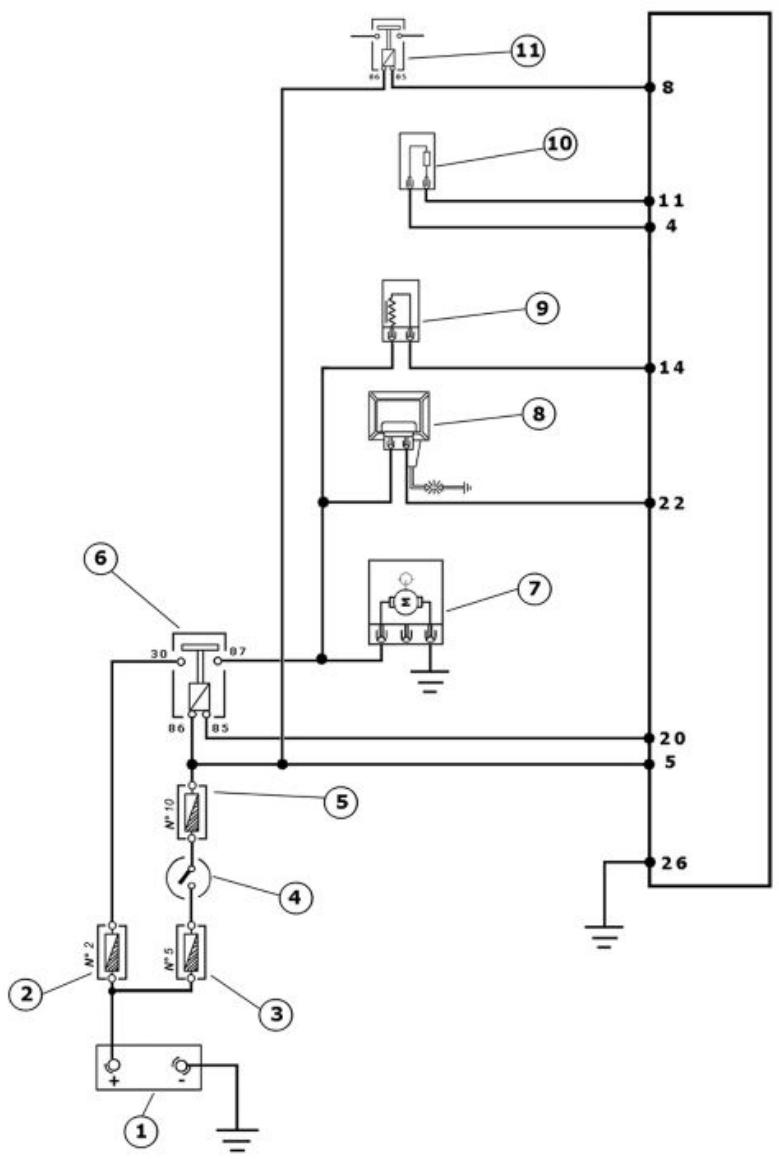

CHARGES D'INJECTION

	Caracteristique	Description/valeur
1	Batterie	12 V 14 Ah
2	Fusible	15 A
3	Fusible	20 A
4	Contacts du commutateur à clé
5	Fusible	7,5 A
6	Télérupteur des charges d'injection
7	Pompe à essence
8	Bobine H.T.
9	Injecteur d'essence
10	Sonde lambda
11	Télérupteur de l'électroventilateur

La pompe de carburant se met en rotation, quand on commute sur « ON », pendant environ 2 secondes puis elle s'arrête. Une fois le moteur démarré, en présence de signal de tours/phase, la pompe a une alimentation en continu.

Données électriques

Résistance d'enroulement de la pompe 1,8 ohm Courant absorbé durant le fonctionnement normal 2,8 A

Vérifier l'efficacité du fusible N° 2 de 15 A charges d'injection.

Vérifier l'efficacité du fusible N° 10 de 7,5 A alimentation centrale sous tension.

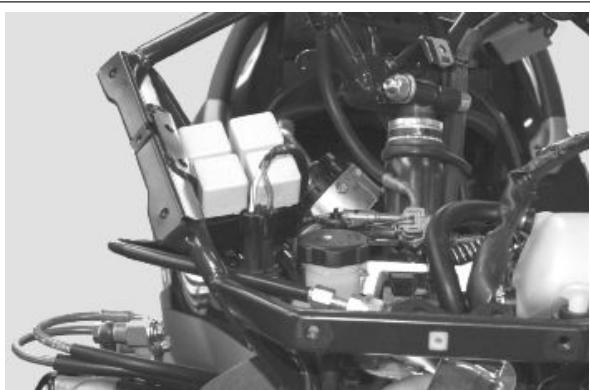

Vérifier l'efficacité du télérupteur charges d'injection : Vérifier la résistance de la bobine d'excitation entre les broches 86 et 85 : 40 ÷ 80 ohm.

Appliquer une tension de 12 V aux broches 86 et 85, et vérifier la présence de continuité entre les broches 30 et 87 du télérupteur.

Vérifier la ligne d'alimentation de la bobine d'excitation du télérupteur des charges d'injection : en commutant sur « ON », vérifier la présence de la tension de batterie, pendant 2 secondes, entre le cable Rouge-Blanc et celui Noir-Violet du support du télérupteur. Dans le cas contraire, vérifier la continuité du cable rouge-blanc entre le boîtier porte-fusibles et le support du télérupteur et du cable noir-violet entre la broche 20 de la centrale et le support du télérupteur.

LES ESSAIS DE CONTINUITE DOIVENT ETRE EXECUTÉS LORSQUE LES COMPOSANTS SONT DÉCONNECTÉS (TÉLÉRUPTEURS, CENTRALE, FUSIBLES, ETC.).

Vérifier la présence de tension fixe entre le câble gris-noir du support du télérupteur et la masse. En cas contraire, vérifier la continuité du câble gris-noir entre le boîtier porte-fusibles (N° 2 15 A) et le support du télérupteur.

LES ESSAIS DE CONTINUITE DOIVENT ETRE EXECUTES LORSQUE LES COMPOSANTS SONT DECONNECTES (TELECOMMANDE, CENTRALE, FUSIBLES, ETC.).

Vérifier, en commutant sur «ON», la présence de tension de batterie, pendant environ 2 secondes, entre le câble Noir-Vert du connecteur de la pompe et la masse une fois le connecteur de la pompe détaché. Autrement, vérifier la continuité du câble noir-vert entre le connecteur de la pompe et le support du télérupteur.

Vérifier l'efficacité de la ligne de masse de la pompe à carburant en mesurant la continuité entre le cable noir du connecteur de la pompe, côté installation, et la masse.

Si, en commutant sur «ON», la pompe continue à tourner après 2 secondes d'activation, vérifier, centrale et télérupteur des charges d'injection débranchés, que le cable Noir-Violet (broche 20 sur le câblage d'interface) soit isolé de la masse.

Equipement spécifique

020331Y Multimètre numérique

Contrôle circuit hydraulique

Installer l'outil spécifique pour le contrôle de la pression du carburant, et le tuyau muni du manomètre.

Vérification en fonctionnement normal en interposant l'outil spécifique entre la pompe et l'injecteur.

Avec tension de batterie >12~V, vérifier que la pression du carburant soit de 3 BAR et que le courant absorbé soit de 2,8~A

Avec tension de batterie >12~V, vérifier le débit de la pompe en débranchant le tuyau muni de manomètre de l'outil spécifique de l'injecteur. Préparer une burette graduée ayant une capacité d'environ 1 L. Faire tourner la pompe au moyen des diagnostics actifs de l'ordinateur de poche. Étrangler le tube du carburant à l'aide de deux pinces avec becs longs et plats, en stabilisant la pression après 2,9 ÷ 3 BAR. Faire attention à ne pas étrangler davantage les tuyaux car la pression resterait également à 3 BAR tandis que le débit diminuerait. Vérifier qu'en 15 secondes la pompe ait un débit d'environ 300 cm³.

Equipement spécifique

020480Y Kit de contrôle de la pression d'essence

Contrôle filtré essence

Débrancher les bornes de l'électropompe.

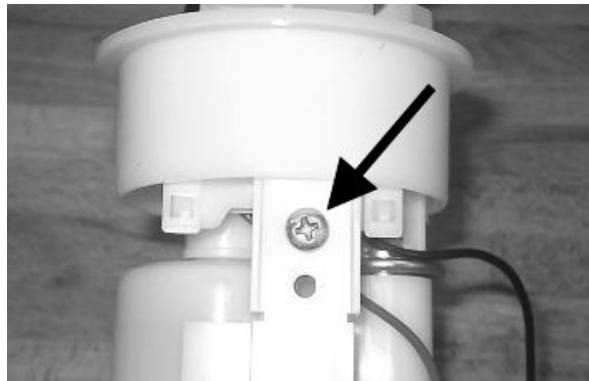

Démonter la vis comme indiqué sur la photo.

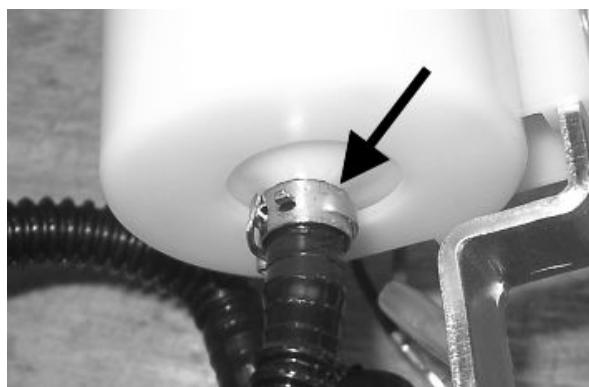

Enlever le collier fixant la tuyauterie au filtre comme indiqué sur la photo.

Éloigner la partie inférieure du support de la pompe comme indiqué sur la photo.

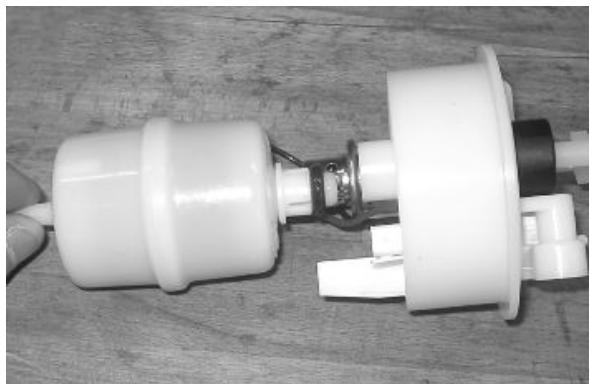

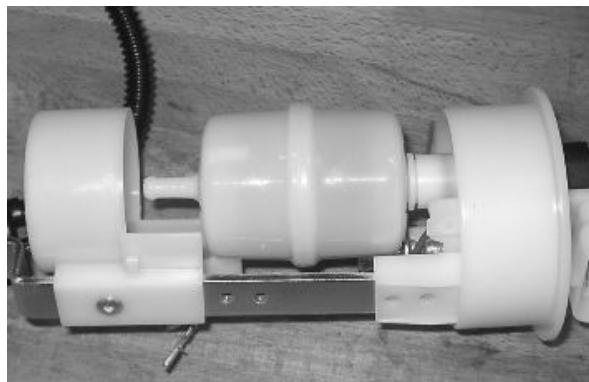

Démonter le filtre du support de la pompe

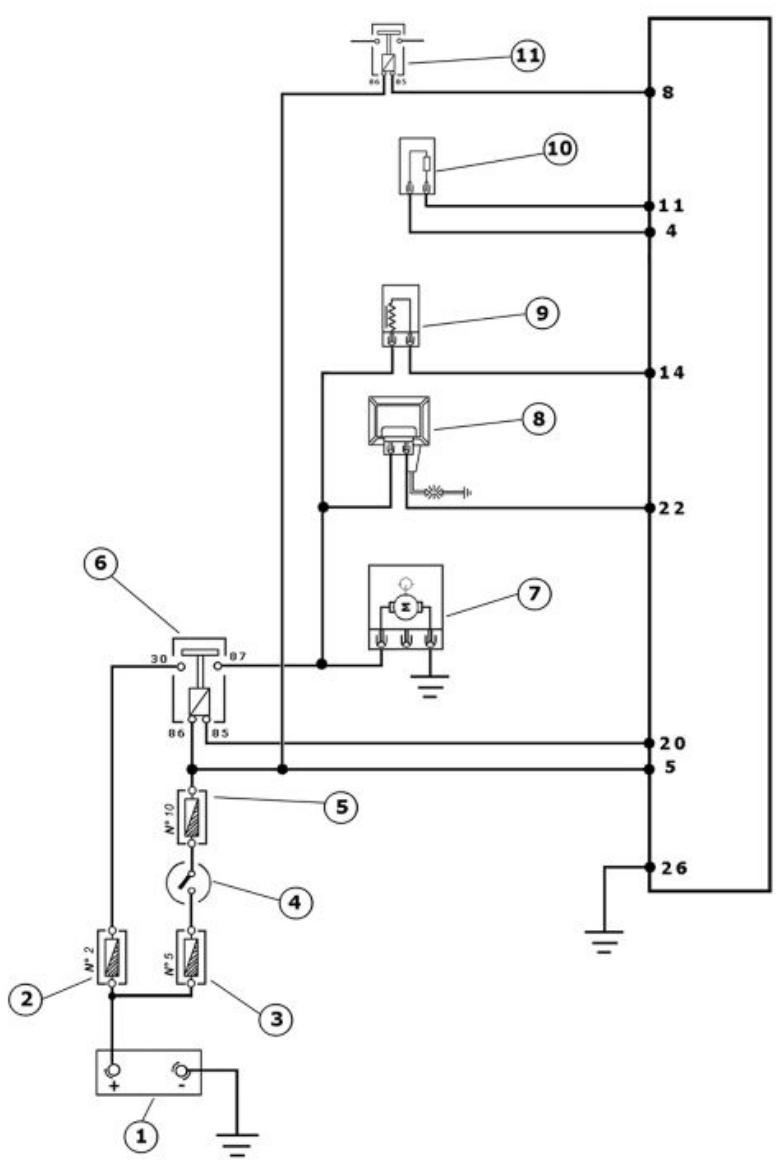

Contrôle circuit injecteur

CHARGES D'INJECTION

	Caracteristique	Description/ Valeur
1	Batterie	12 V 14 Ah
2	Fusible	15 A
3	Fusible	20 A
4	Contacts du commutateur à clé
5	Fusible	7,5 A
6	Télérupteur des charges d'injection
7	Pompe à essence
8	Bobine H.T.
9	Injecteur d'essence
10	Sonde lambda
11	Télérupteur de l'électroventilateur

Vérifier l'efficacité du fusible N° 2 de 15 A charges d'injection.

Vérifier l'efficacité du fusible N° 10 de 7,5 A alimentation centrale sous tension.

(2)

(3)

(4)

(5)

(6)

7.5

[ ]

7.5

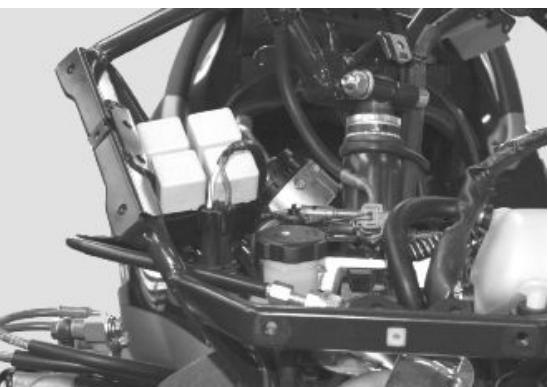

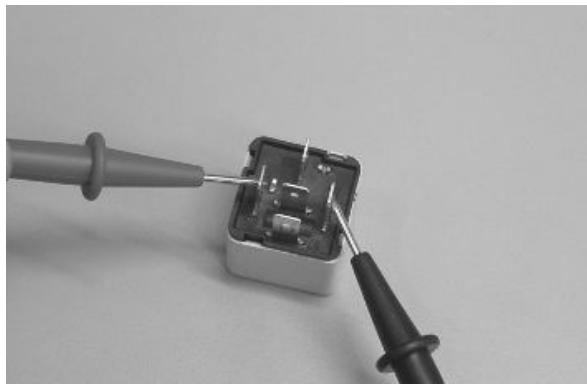

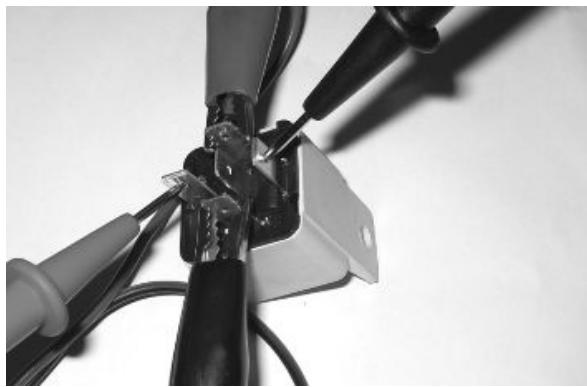

Vérifier l'efficacité du télérupteur charges d'injection : Vérifier la résistance de la bobine d'excitation entre les broches 86 et 85 : 40 ÷ 80 ohm.

Appliquer un tension de 12 V aux broches 86 et 85, et vérifier la présence de continuité entre les broches 30 et 87 du télérupteur.

Vérifier la ligne d'alimentation de la bobine d'excitation du télérupteur des charges d'injection : en commutant sur « ON », vérifier la présence de tension de batterie, pendant 2 secondes, entre les câbles rouge-blanc et noir-violet et le support du télérupteur. Dans le cas contraire, vérifier la continuité du câble rouge-blanc entre le boîtier portefusibles et le support du télérupteur et du câble noir-violet entre la broche 20 de la centrale et le support du télérupteur.

LES ESSAIS DE CONTINUITE DOIVENT ETRE EXECUTÉS LORSQUE LES COMPOSANTS SONT DÉCONNECTÉS (TÉLÉRUPTEURS, CENTRALE, FUSIBLES, ETC.).

Vérifier la présence de tension fixe entre le câble gris-noir du support du télérupteur et la masse. En cas contraire, vérifier la continuité du câble gris-noir entre le boîtier porte-fusibles (N° 2 15 A) et le support du télérupteur.

LES ESSAIS DE CONTINUITE DOIVENT ETRE EXECUTES LORSQUE LES COMPOSANTS SONT DECONNECTES (TELECOMMANDE, CENTRALE, FUSIBLES, ETC.).

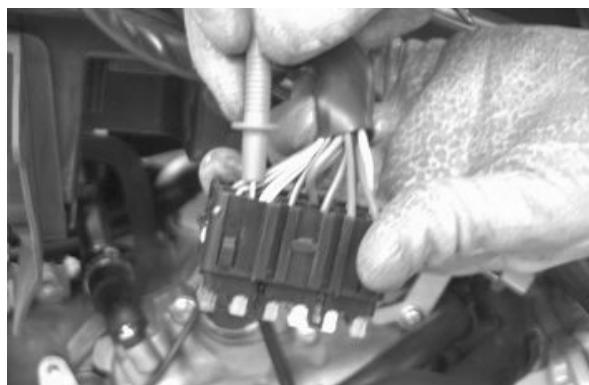

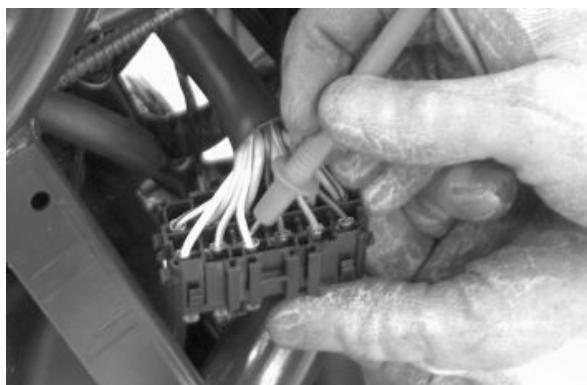

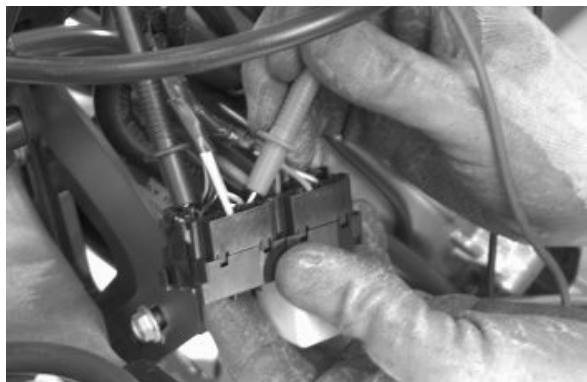

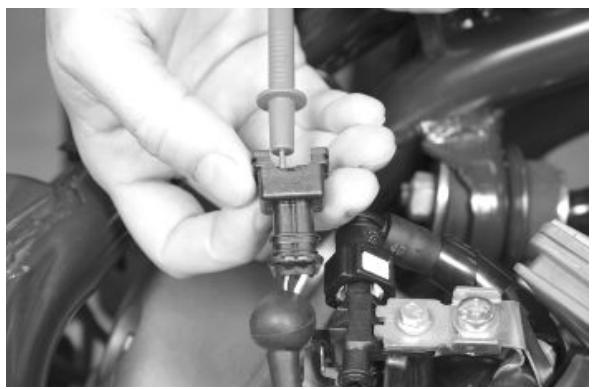

La centrale et l'injecteur débranchés, vérifier la continuité du câble rouge-jaune entre la broche 14 du câblage d'interface et le connecteur de l'injecteur.

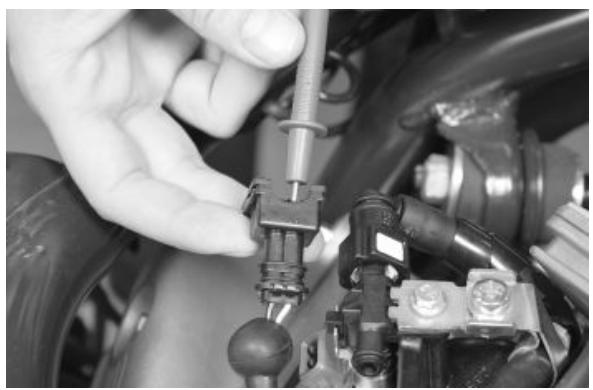

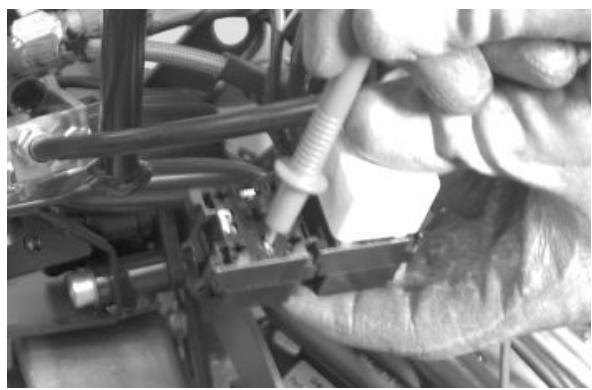

En commutant sur ON, vérifier la présence de tension, l'injecteur débranché et la centrale branchée, entre le cable noir-vert du connecteur de l'injecteur et la masse.

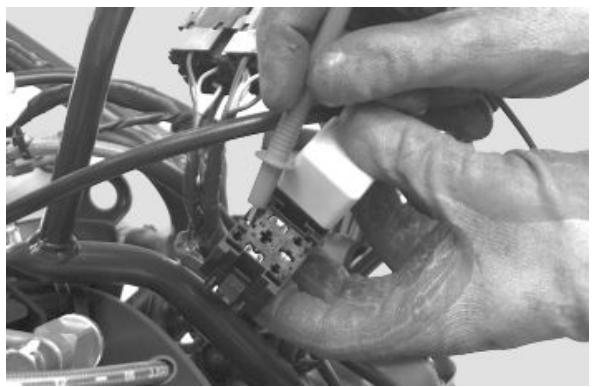

L'injecteur et le télérupteur des charges d'injection débranchés, vérifier la continuité du câble noir-vert entre le connecteur de l'injecteur et le support du télérupteur.

Contrôle hydraulique injecteur

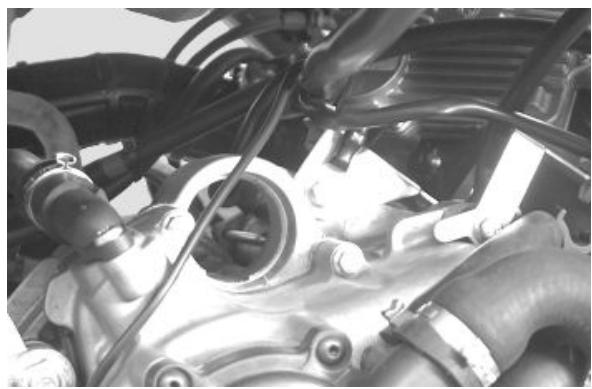

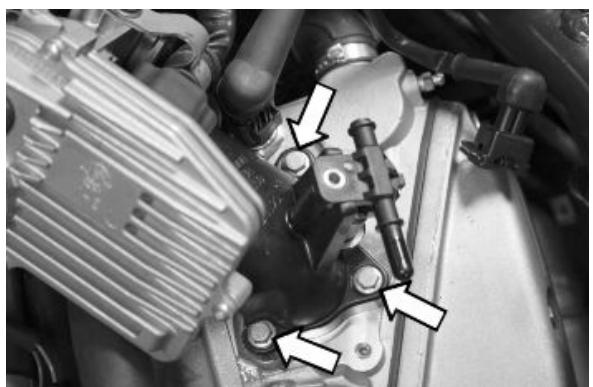

Pour effectuer le contrôle de l'injecteur, déposer le collecteur d'aspiration en enlevant les trois vis de fixation à la culasse et les trois vis de raccordement de la centrale au collecteur.

Installer l'outil spécifique pour les contrôles de la pression du carburant et positionner le collecteur sur un récipient gradué d'au moins 100 cm³. Relier l'injecteur avec le câble fourni pour le tester d'injection. Raccorder les bornes du câble à une batterie auxiliaire. Mettre en route la pompe à carburant avec le diagnostic actif. Vérifier qu'en 15 secondes soit débitée une quantité de carburant d'environ 70 cm³ à une pression de réglage d'environ 3 BAR.

Équipement spécifique

020480Y Kit de contrôle de la pression d'essence

Procéder avec l'essai d'étanchéité de l'injecteur. Sécher la sortie de l'injecteur avec un jet d'air comprimé. Mettre en route la pompe à essence. Attendre une minute, vérifier l'absence de pertes par la sortie de l'injecteur. Une légère exsudation est tout à fait normale.

Valeur limite = 1 goutte par minute

Le système d'allumage électronique est géré par la centrale dans laquelle est intégré le système de l'antidémarrage. L'antidémarrage est un système antivol qui permet le fonctionnement du véhicule seulement si celui-ci est démarré au moyen des clés codifiées et reconnues par la centrale. Le code est intégré dans un transpondeur inséré dans le corps de la clé. Cela permet un fonctionnement transparent au conducteur qui ne doit exécuter aucune opération additionnelle à la normale rota

transmission de la clé. Le système antidémarrage est composé des éléments suivants :

• centrale;
• antenne de l'antidémarrage;
• clé Master avec transpondeur incorpore (clé rouge);
• clé de service avec transpondeur incorpore (clé noire);
• bobine H. T.;
• DEL de diagnostic.

La DEL de diagnostic joue également le rôle de clignotement dissuasif. Cette fonction s'active chaque fois que le commutateur à clé est positionné sur "OFF" ou si l'interrupteur d'arrêt d'urgence est commuté sur "OFF". Pour ne pas nuire à la charge de la batterie, elle reste active pendant 48 heures. Quand le commutateur à clé est sur ON, la fonction de clignotement dissuasif s'interrompt et de suite se produit un clignotement de confirmation du passage sur ON. La durée de ce clignotement varie en fonction de la programmation de la centrale. Si la DEL s'éteint indépendamment de la position du commutateur à clé et/ou le tableau de bord n'est pas initialisé, vérifier :

la présence de tension de batterie ; l'efficacité des fusibles 1, 7, 10 - la présence des alimentations à la centrale, comme spécifique ci-après :

Déposer l'étrier de support du connecteur indiqué sur la photo et débrancher le connecteur de la centrale. Vérifier les conditions suivantes :

L'interrupteur à clé sur OFF :

• présence de tension de batterie entre les bornes 6-26 et la borne 6-masse cadre (alimentation fixe). En cas de manque de tension, vérifier l'efficacité du fusible n°1 et le câblage respectif.

L'interrupteur à clé sur on :

• présence de tension de batterie entre les bornes 5-26 et la borne 5-masse cadre (alimentation sous tableau). En cas de manque de tension, vérifier les contacts du commutateur à clé, l'efficacité du fusible n° 10 et câblage respectif.

• Présence de continuité entre les bornes 12-18 avec interrupteur d'arrêt d'urgence sur RUN. En cas de manque de continuité, vérifier les contacts de l'interrupteur.

Si on ne relève pas d'anomalies, remplacer la centrale.

Après avoir déposé le contre-tablier, enlever la connexion électrique de l'antenne comme indiqué sur la photo.

Démonter le support de protection du connecteur.

Le commutateur à clé sur ON, vérifier la présence de tension de batterie entre les cables rouge-blanc et noir.

Le connecteur MIU débranché, vérifier la continuité entre le cable orange-blanc et la borne 7 du câblage d'interface.

Equipement spécifique

020481Y Câblage d'interface de la centrale 020331Y Multimètre numérique

Installation non programmée

Quand le système d'allumage n'est pas codifié, n'importe quelle clé permet le fonctionnement du moteur mais limite à 2000 tr/min. La reconnaissance des clés est possible seule quand la centrale est correctement programmée. La procédure de mémorisation d'une centrale vierge prévoit la reconnaissance

de la clé Master en tant que première clé à mémoriser : celle-ci revêt une importance particulière puisqu'elle est la seule clé qui permettra d'effacer et reprogrammer la centrale pour la mémorisation des clés de service. Pour codifier le système, il est nécessaire d'utiliser la clé Master et celle de service comme indiqué ci-dessous :

• Introduire la clé Master, commuter sur ON et maintenir cette position pendant 2 secondes (valeurs limites 1 ÷ 3 secondes).
• Introduire la clé de service en commutant sur ON pendant 2 secondes.
• En disposant de doubles de clés, répéter l'opération avec chaque clé.
• Introduire à nouveau la clé Master en commutant sur ON pendant 2 secondes.

Le temps maximum pour passer d'une clé à l'autre est de 10 secondes.

Un maximum de 7 clés de service est accepté dans la même mémorisation.

Il est indispensable de respecter les délais et la procédure; en cas contraire, répéter du début. Une fois la programmation du système effectuée, le transpondeur de la clé MASTER et la centrale sont indissociables. En respectant cette association, il sera possible d'effectuer de nouvelles programmations de clés de service en cas de perte, substitution, etc. Toute nouvelle programmation élimine la précédente, donc pour ajouter ou éliminer une clé, il est indispensable de répéter la procédure en utilisant toutes les clés à maintenir en service. S'il se produit une perte de mémoire des clés de service, il faut absolument vérifier soigneusement le bon état du blindage de l'installation haute tension. Il est toujours recommandé d'utiliser des bougies résistives.

Clé MASTER :

CLÉ ROUGE

Clé de service :

CLÉ NOIRE

Codes diagnostic

Le système antidémarrage est testé chaque fois que l'on commute l'interrupteur à clé de « OFF » à « ON ». Durant cette phase de diagnostic, certains états de la centrale peuvent être identifiés et certains codes lumineux peuvent être visualisés. Indépendamment du code transmis, si à la fin du diagnostic la DEL reste éteinte fixe, l'allumage est activé ; si au contraire la DEL reste allumée fixe, l'allumage est inhibé :

1. Centrale vierge - clé présente : un seul clignotement de 2 secondes est visualisé, ensuite la

DEL reste éteinte fixe. Il est possible de mémoriser les clés et d'allumer le véhicule mais avec limitation du nombre de tours. 2. Centrale vierge - transpondeur absent ou illisible : la DEL est allumée fixe, aucune opération n'est possible dans ces conditions, y compris la mise en marche du véhicule. 3. Centrale programmée - clé de service présente (conditions normales d'utilisation) : un seul clignotement de 0,7 secondes est visualisé, ensuite la DEL reste éteinte fixe. Il est possible de mettre en marche le moteur. 4. Centrale programmée - clé Master présente : on peut visualiser un clignotement de 0,7 s suivi de 2 s de DEL éteinte, et ensuite de brefs clignotements de 0,46 s en nombre égal aux clés mémorisées, y compris la clé Master. Après avoir complété le diagnostic, la DEL reste éteinte fixe. Il est possible de mettre en marche le moteur.

1. Centrale programmée - anomalie relevée : un code lumineux selon l'anomalie relevée est visualisé, après quoi la DEL reste allumée fixe. Il n'est pas possible de mettre en marche le moteur. Les possibles codes transmis sont :

code 1 : clignotement code 2 : clignotements code 3 : clignotements

La signalisation de la DEL est divisée en 3 phases :

1ère phase - Un clignotement : reconnaissance de la communication sur « ON » 2ème phase - Série de clignotements : signalisation code diagnostic 3ème phase - Allumée ou éteinte fixe : - allumé = démarrage inhibé - éteint = démarrage possible

Le code 1 clignotement signale une installation où aucune ligne sérielle n'est présente ou relevée. Vérifier le câblage de l'antenne antidémarrage et éventuellement la replacer.

Code 2

Le code 2 clignotements signale une installation où la centrale ne relève pas le signal du transpondeur. Cela peut dépendre de la défaillance de l'antenne de l'antidémarrage ou du transpondeur. Commuter l'interrupteur sur ON en utilisant plusieurs clés : si le code est répété même avec la clé Master, vérifier le câblage de l'antenne et éventuellement la replacer. Dans le cas contraire, replacer la clé défectueuse et/ou reprogrammer la centrale. Si le problème persiste, replacer la centrale.

Code 3

Le code 3 clignotements signale une installation où la centrale ne reconnaît pas la clé. Commuter l'interrupteur sur ON en utilisant plusieurs clés : si le code d'erreur est répété même avec la clé Master, replacer la centrale. Autrement, reprogrammer.

Séquenceur tours

CORRESPONDANCE BROCHE

BROCHE	BROCHE	Composant	Valeur de référence
13	15	Capteur de tours moteur	100 ÷ 150 Ohm ~ 20 °C
Le câblage débranché de la centrale et branché à l'installation, vérifier si la résistance du capteur entre les broches 13 et 15 est comprise entre 100 et 150 ohm à une température du moteur d'environ 20°.

Débrancher le connecteur de la pompe à carburant. Démarrer le moteur et attendre qu'il s'arrête. Le câblage branché à la centrale et à l'installation, exécuter une tentative de démarrage et vérifier si la tension entre les broches 13 et 15 est d'environ 2,8 V~.

Le câblage d'interface débranché de la centrale, vérifier la continuité entre la broche 13 et le câble rouge du connecteur de capteur régime, et entre la broche 15 et le câble marron du connecteur de capteur régime.

Une fois le câblage d'interface débranché de la centrale et le connecteur du capteur de tours débranché, vérifier que les câbles rouge et marron (broches 13 - 15) soient isolés entre eux et isolés de la masse.

Équipement spécifique

020481Y Câblage d'interface de la centrale

020331Y Multimètre numérique

Bobine H. T.

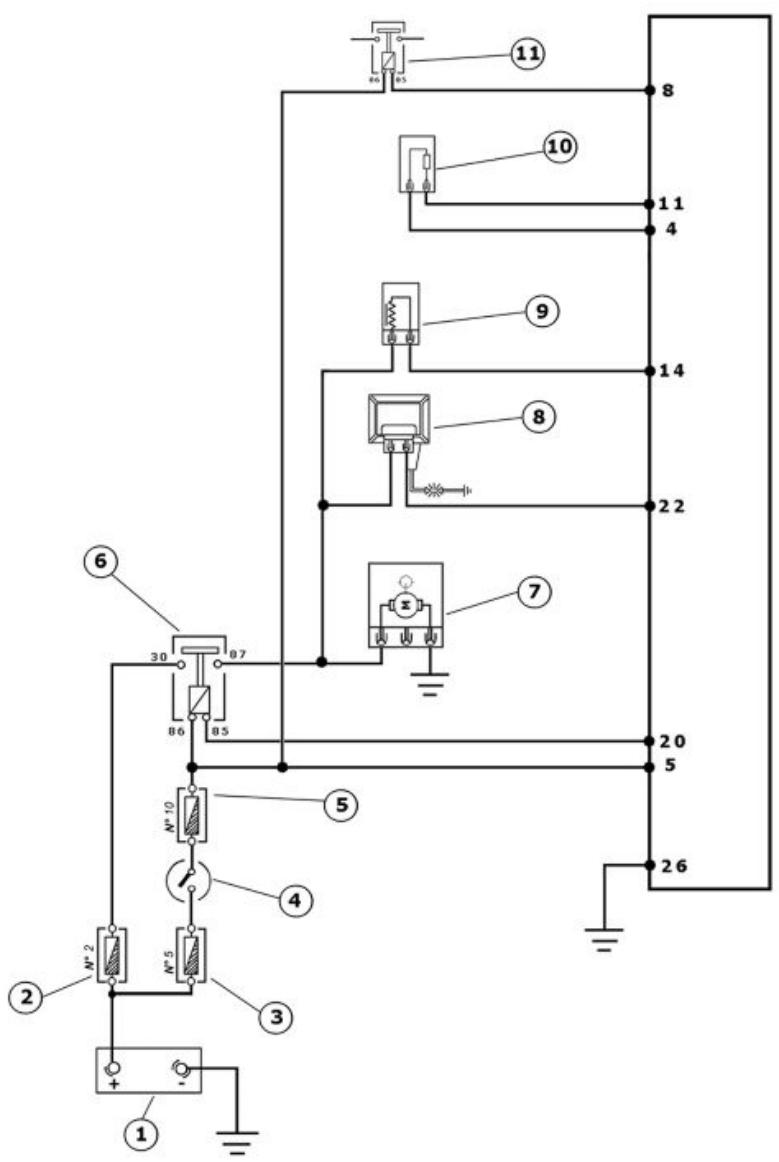

CHARGES D'INJECTION

	Caracteristique	Description/valeur
1	Batterie	12 V 14 Ah
2	Fusible	15 A
3	Fusible	20 A
4	Contacts du commutateur à clé
5	Fusible	7,5 A
6	Télérupteur des charges d'injection
7	Pompe à essence
8	Bobine H.T.
9	Injecteur d'essence
10	Sonde lambda
11	Télérupteur de l'électroventilateur

CORRESPONDANCE BROCHE

BROCHE	BROCHE	Composant	Valeur de référence
22	+Clé	Bobine H.T.	~ 1 ohm

Le système d'allumage intégré avec l'injection est du type inductif de haut rendement.

La centrale contrôle deux paramètres importants :

• Avance à l'allumage

Celle-ci est optimisée immédiatement en fonction des tours du moteur, de la charge du moteur, des températures et de la pression ambiantes.

Avec le moteur au ralenti, elle est optimisée pour obtenir la stabilisation du régime à 1500 ± 100 tr/min.

• Temps de magnétisation

Le temps de magnétisation de la bobine est contrôlé par la centrale. La puissance de l'allumage est augmentée pendant la phase de démarrage du moteur.

Le système d'injection reconnaît le cycle 4 temps, du fait que l'allumage est commandé seulement en phase de compression.

caractéristiques bobine H.T.

Le système d'allumage intégré avec l'injection est du type inductif de haut rendement.

La centrale contrôle deux paramètres importants :

• Avance à l'allumage

Celle-ci est optimisée immédiatement en fonction des tours du moteur, de la charge du moteur, des températures et de la pression ambiantes.

Avec le moteur au ralenti, elle est optimisée pour obtenir la stabilisation du régime à 1500 ± 100 tr/min.

• Temps de magnétisation

Le temps de magnétisation de la bobine est contrôlé par la centrale. La puissance de l'allumage est augmentée pendant la phase de démarrage du moteur.

Le système d'injection reconnaît le cycle 4 temps, du fait que l'allumage est commandé seulement en phase de compression.

020331Y multimètre numérique

Vérifier l'efficacité du fusible N°2 de 15 A charges d'injection.

Vérifier l'efficacité du fusible N° 10 de 7,5 A alimentation centrale sous tension.

Vérifier l'efficacité du télérupteur charges d'injection : Vérifier la résistance de la bobine d'excitation entre les broches 86 et 85 : 40 ÷ 80 ohm.

Appliquer une tension de 12 V aux broches 86 et 85, et vérifier la présence de continuité entre les broches 30 et 87 du télérupteur.

Vérifier la ligne d'alimentation de la bobine d'excitation du télérupteur des charges d'injection : en commutant sur « ON », vérifier la présence de tension de batterie, pendant 2 secondes, entre les câbles rouge-blanc et noir-violet et le support du télérupteur. Dans le cas contraire, vérifier la continuité du câble rouge-blanc entre le boîtier portefusibles et le support du télérupteur et du câble noir-violet entre la broche 20 de la centrale et le support du télérupteur.

LES ESSAIS DE CONTINUITE DOIVENT ETRE EXECUTÉS LORSQUE LES COMPOSANTS SONT DÉCONNECTÉS (TÉLÉRUPTEURS, CENTRALE, FUSIBLES, ETC.).

Vérifier la présence de tension fixe entre le cable gris-noir du support du télérupteur et la masse. En cas contraire, vérifier la continuité du cable gris-noir entre le boîtier porte-fusibles (N° 2 15 A) et le support du télérupteur.

LES ESSAIS DE CONTINUITE DOIVENT ETRE EXECUTÉS LORSQUE LES COMPOSANTS SONT DECONNECTÉS (TÉLERUPTEURS, CENTRALE, FUSIBLES, ETC.).

Vérifier la présence de tension, pendant environ 2 secondes, entre les broches 22 et 26 du câblage d'interface en commutant sur ON.

Vérifier la résistance du primaire bobine entre la broche 22 du câblage d'interface et le cable noir-vert du support du télérupteur des charges d'injection avec la centrale débranchée et le télérupteur débranché.

Résistance du primaire ~ 1 ohm

Contrôle capuchon blindo

Mesurer la résistance du capuchon blindé.

Caractéristiques électroniques

Résistance :

5 kΩ

Lorsque les valeurs sont sensiblement différentes (< 1; > 20k), le replacer.

N. B.

L'ABSENCE DE BLINDAGE DU CAPUCHON OU DE LA BOUGIE PEUT ENTRAINER DES PROBLEMES SUR L'INSTALLATION D'INJECTION.

POUR LES INFORMATIONS CONCERNANT LA BOUGIE, SE REPORTER AUX CHAPITRES « CARACTÉRISTIQUES » ET « ENTRETIEN »

Synchronisation allumage

L'avance à l'allumage est électroniquement déterminée sur la base des paramètres connus par la centrale. Pour cette raison, il est impossible de déclarer des valeurs de référence basées sur le nombre de tours du moteur.

La valeur d'avance à l'allumage est mesurée à tout moment au moyen du testeur de diagnostic.

Au moyen de la lampe stroboscopique, il est possible de vérifier si l'avance à l'allumage déterminée par le système d'injection correspond à cette réallement activée sur le moteur.

Équipement spécifique

020680Y Instrument de diagnostic

020330Y Lampe stroboscopique pour le contrôle du calage

Procéder de la manière suivante :

• Enlever le couvercle de transmission externe comme décrit au chapitre « Transmission automatique »

• Enlever le bouchon pour la visite de la référence PMH située entre le volant et le couvercle du carter. Voir chapitre « Couvercle volant »

• Au moyen de l'écrou de la poulie motrice, tourner le moteur jusqu'à trouver l'alignement des références pour l'identification du PMH.

• Répliquer la référence entre poulie motrice et couvercle transmission.

• Remonter le bouchon de visite côté volant.
• Brancher le testeur de diagnostic.
• Démarrer le moteur.
• Sélectionner le menu sur la fonction « paramètres ».
• Sélectionner la commande de la lampe stroboscopique dans la position de moteur 4T traditionnel (1 étincelle 2 tours).
• Vérifier la correspondance des valeurs de tours et d'avance à l'allumage réelles et déclarées par le testeur de diagnostic.

Si les valeurs ne correspondent pas, vérifier :

• calage de la distribution
• le capteur de tours / phase;
• la centrale d'injection.

Capteur de temperature 1

\section*{Caractéristique} Description/valeur

1	Capteur de température de l'eau
2	Commutateur d'arrêt moteur
3	centrale

CORRESPONDANCE BROCHE

BROCHE	BROCHE	Composant	Valeur de référence
9	26	Capteur de température du moteur	2 500 ± 100 Ohm à 20 °C; 308 ± 6 Ohm à 80 °C

Avec connecteur côté centrale débranché et connecteur capteur de température du liquide de refroidissement branché, vérifier que les valeurs résistives, entre les pins 9 et la masse, correspondant à la température du moteur.

$$ 2 0 ^ {\circ} = 2 5 0 0 \pm 1 0 0 \Omega $$

$$ 8 0 ^ {\circ} = 3 0 8 \pm 6 \Omega $$

Avec connecteur côté centrale débranché et connecteur capteur de température du liquide de refroidissement débranché, vérifier l'isolement entre le cable bleu-vert et la masse.

a continuité entre le pin 9 du câblage interface et le cable bleu-vert du connecteur.

Équipement spécifique

020481Y Câblage d'interface de la centrale

020331Y Multimètre numérique

Mise à zéro position volet de gaz

Remise à zéro du signal de position du papillon des gaz (remise à zéro T. P. S.)

La centrale MIU est livrée avec capteur de position du papillon des gaz préréglé.

Le préréglage consiste en une opération de réglage de l'ouverture minimale du papillon des gaz, pour obtenir un débit d'air donné en conditions de référence préétablies.

Le préréglage donne lieu à un débit d'air optimal pour la gestion du ralenti.

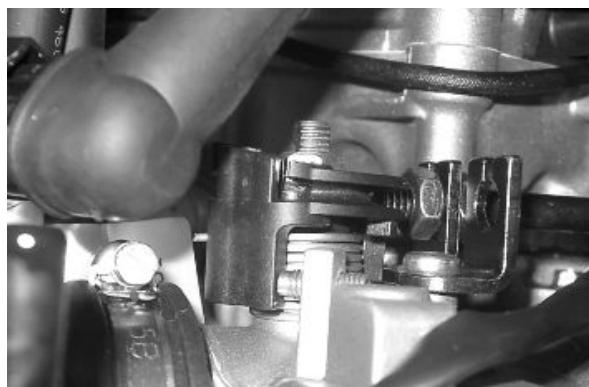

Ce réglage ne doit absolument pas être manipulé.

Le dispositif d'injection complétera la gestion du ralenti au moyen du moteur pas à pas et la variation de l'avance à l'allumage.

Le boîtier papillon, après le préréglage, a la soupape ouverte avec un angle qui peut varier en fonction des tolérances d'usinage du conduit et de la soupape.

Le capteur de position de soupape, à son tour, peut assumer des positions diverses de montage. C'est pour cela que les mV du capteur avec la soupape au ralenti peuvent varier d'un boîtier papillon à l'autre.

Pour obtenir la carburation optimale, surtout aux petites ouvertures du papillon des gaz, il est indispensable d'accoupler le boîtier papillon à la centrale, avec la procédure définie de remise à zéro TPS.

Cette opération permet de faire connaître à la centrale, comme point de départ, la valeur en mV correspondant à la position de pré-réglage.

Pour la remise à zéro, suivre les indications ci-dessous.

Brancher le testeur de diagnostic.

Commuter sur « ON »

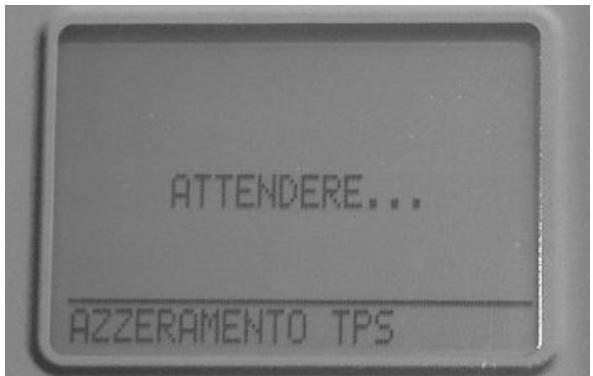

Sélectionner les fonctions du testeur de diagnostic sur « REMISE À ZÉRO TPS »

Equipement spécifique

020680Y Instrument de diagnostic

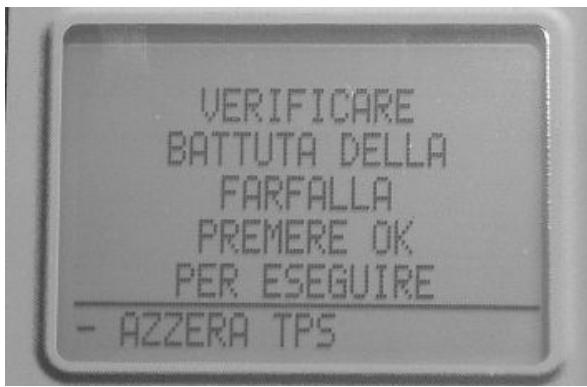

Vérifier si la commande du papillon des gaz s'appuie sur la vis de butée.

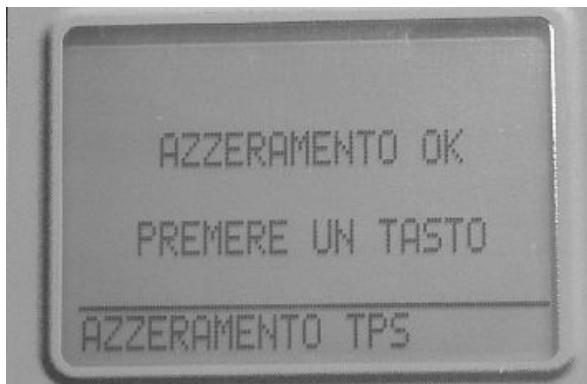

En garantissant le maintien de cette position, donner la confirmation pour la procédure de remise à zéro TPS.

La remise à zéro doit être effectuée dans les cas suivants :

• lors du premier montage.
• en cas de remplacement de la centrale d'injection.

N. B.

LA PROCÉDURE DE REMISE À ZÉRO TPS NE DOIT PAS ÉTRE EFFECTUÉ AVEC UN BOITIER PAPILLON USÉ, PUISQUE LES POSSIBLES USURES DE LA SOUPAPE ET DE LA BUTEE POUR LA MOINDRE OUVERTURE, RENDENT LE DÉBIT D'AIR DIFFÉRENT DE CELUI DE PRÉRéGLAGE.

Lambda probe

CHARGES D'INJECTION

1	Batterie	12 V 14 Ah
2	Fusible	15 A
3	Fusible	20 A
4	Contacts du commutateur à clé
5	Fusible	7,5 A
6	Télérupteur des charges d'injection
7	Pompe à essence
8	Bobine H.T.
9	Injecteur d'essence
10	Sonde lambda
11	Télérupteur de l'électroventilateur

CORRESPONDANCE BROCHE

BROCHE	BROCHE	Composant	Valeur de référence
4	11	Sonde lambda	~ 0 V avec papillon fermé ; ~ 1 V avec pa-pillon complètement ouvert

La sonde lambda ou capteur d'oxygène est un capteur qui fournit l'indication du contenu d'oxygène dans les gaz d'échappement. Le signal généré n'est pas du type proportionnel mais du type ON/OFF, c'est-à-dire, s'il y a de l'oxygène ou non. La sonde est placée dans le collecteur d'échappement avant le pot d'échappement catalytique dans une zone où la température des gaz est constamment élevée. La température dont la sonde doit travailler est d'au moins 350°C à 600°C, celle-ci a un temps de réaction de 50 millisecondes seulement. Le signal engendré passe d'une valeur haute à une valeur BASSE en concomitance d'un mélange avec lambda=1.

Équipement spécifique

020481Y Câblage d'interface de la centrale

020331Y Multimètre numérique

Installer le câblage d'interface centrale.

Mettre en marche le moteur et le faire chauffer jusqu'à l'activation de l'électroventilateur.

Se munir d'un multimètre analogique en préparant la lecture de tension continue avec fond d'échelle de 2 V.

Placer les embouts du multimètre entre les broches 4 (-) et 11 (+).

Le moteur au ralenti, vérifier que la tension oscille entre 0 V et 1 V.

Le papillon complètement ouvert, la tension est ~ 1 V.

Lors de la phase de relâchement, la tension est ~ 0 V.

Si la tension reste constante, le capteur peut être en panne. Démonter le capteur et vérifier l'absence de dépôts de huile ou de résidus carbones.

INDEX des arguments

SUSPENSIONS

SUSP

La section présente est consacrée aux opérations pouvant être effectuées sur les suspensions.

Dépose roue avant

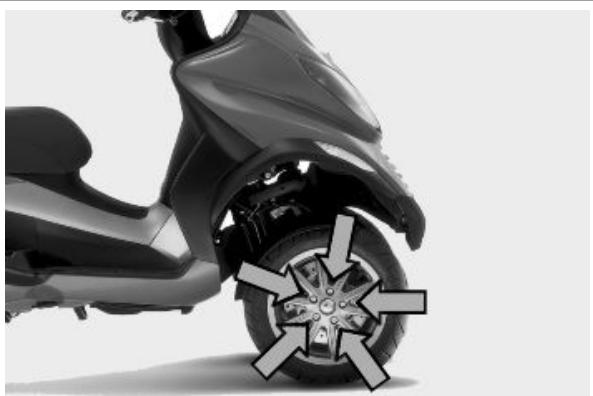

• Déposer les 5 vis de fixation indiquées sur la figure.

Couples de blocage (N*m)

Vis de fixation de la roue 20 ÷ 25

Révision moyeu roue avant

• Retirer la bague Seeger de butée du roulement à billes indiqué sur la photo.

Retirer le roulement à billes à l'aide de l'outil spécifique.

Equipement spécifique

001467Y014 Vince pour extraction des paliers 15mm

001467Y017 Cloche pour coussinets Ø extérieur 39 mm

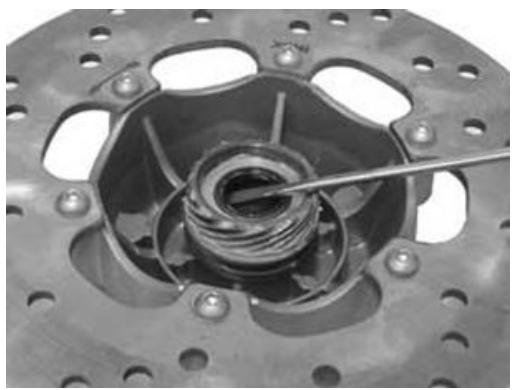

• Retirer le joint-spi côté roulement à rouleaux au moyen d'un tournevis.

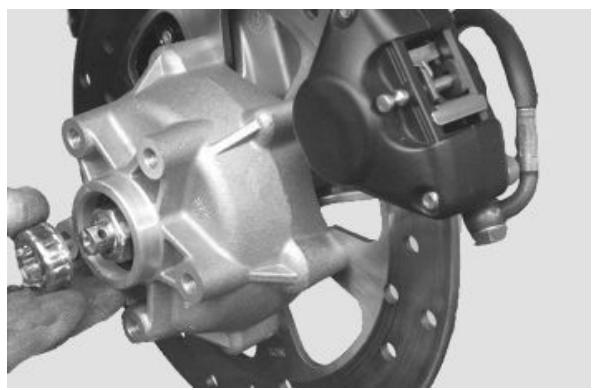

• Retirer le roulement à rouleaux à l'aide de l'outil spécifique.

Equipement spécifique

020376Y Poignée pour adaptateurs

020456Y Adaptateur 24 mm

020363Y Guide de 20 mm

• Réchauffer le logement du roulement à rouleaux avec un pistolet thermique.

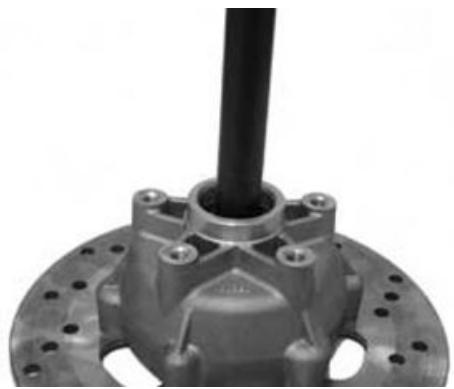

• À l'aide de l'outil spécifique, insérer et porter en butée le roulement avec le côté blindé tourné vers l'extérieur.
• Remonter la bague de butée du roulement à billes.

Equipement spécifique

020151Y Réchauffeur d'air

020376Y Poignée pour adaptateurs

020359Y Adaptateur 42 × 47 ~mm

020412Y Guide de 15 mm

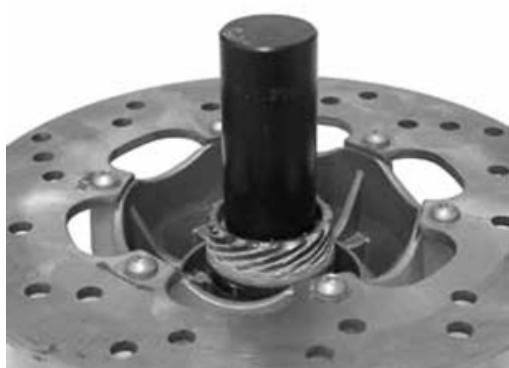

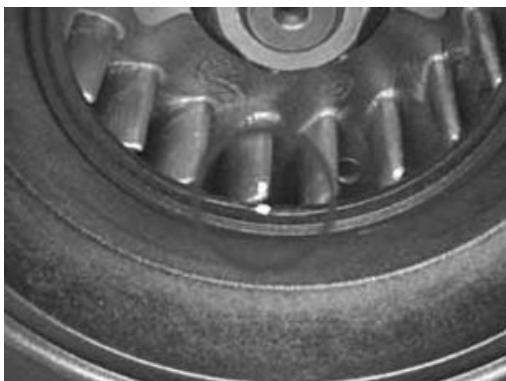

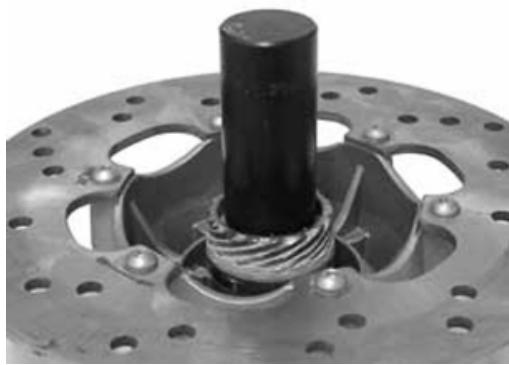

• À l'aide de l'outil spécifique, insérer la cage à rouleaux et la porter en butée
• Remonter le joint-spi cote roulement à rouleaux
• Appliquer de la graisse entre le roulement à rouleaux et le roulement à billes

Equipement spécifique

020038Y Pointeau

Produits conseillés

AGIP GREASE MU3 Graisse pour chambre de renvoi de compteur kilométrique

Graisse au savon de lithium, NLGI 3; ISO-L-

XBCHA3, DIN K3K-20

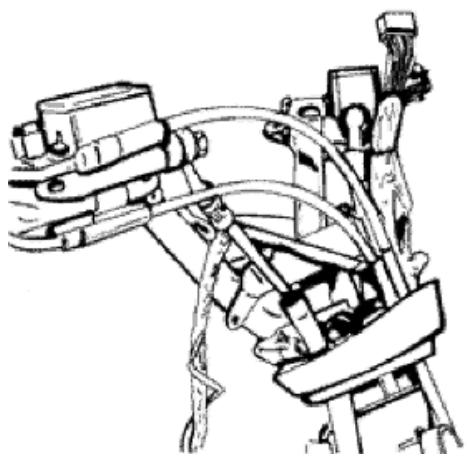

Dépose

• Déposer les 2 protections du guidon en suivant les indications du chapitre « Carrosserie ».
• Déposer les colliers de fixation des câblages du guidon et débrancher les connecteurs électriques des leviers de frein.
• Dévisser les raccords, puis déposer les tuyaux des pompes du frein avant et du frein arrêté.
• Déposer la transmission flexible de l'accélérateur et déposer la commande de l'accélérateur.
• Desserrer l'étau de fixation du guidon au tube de direction et extraire le guidon vers le haut en déposant ensuite la protection inférieure en plastique.

SI LE GUIDON EST DÉMONTE POUR DEPOSER LA DIRCTION, IL SUFFIT DE RABATTRE LE GUIDON VERS L'AVANT DU VÉHICULE SANS DEPOSER LES PIECES MONTÉES, AFIN D'ÉVITER D'ENDOMMAGER LES TRANSMISSIONS.

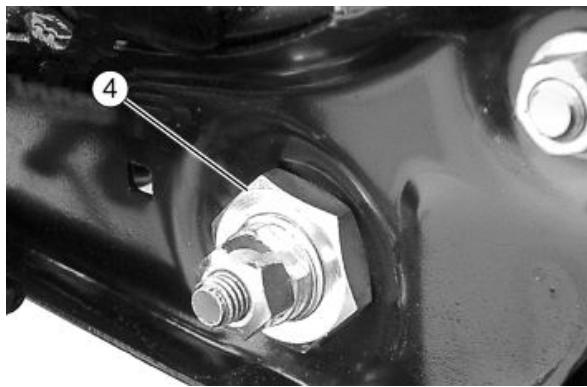

Montage

Exécuter les opérations précédentes en agissant dans le sens inverse aux ordres de dépose.

Couples de blocage (N*m)

Vis de fixation du guidon 50 ÷ 55

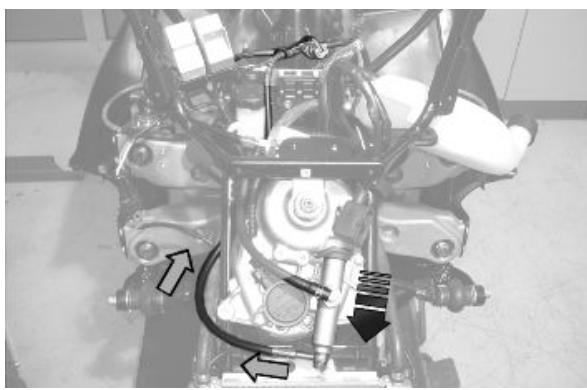

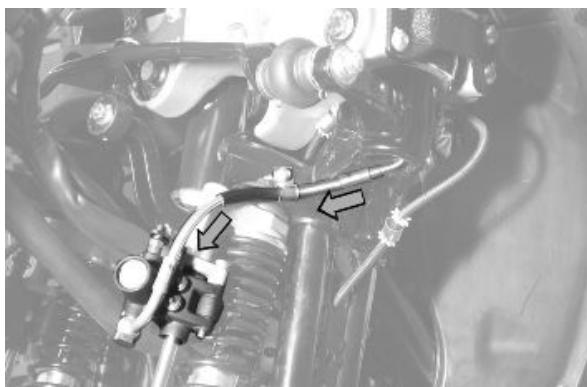

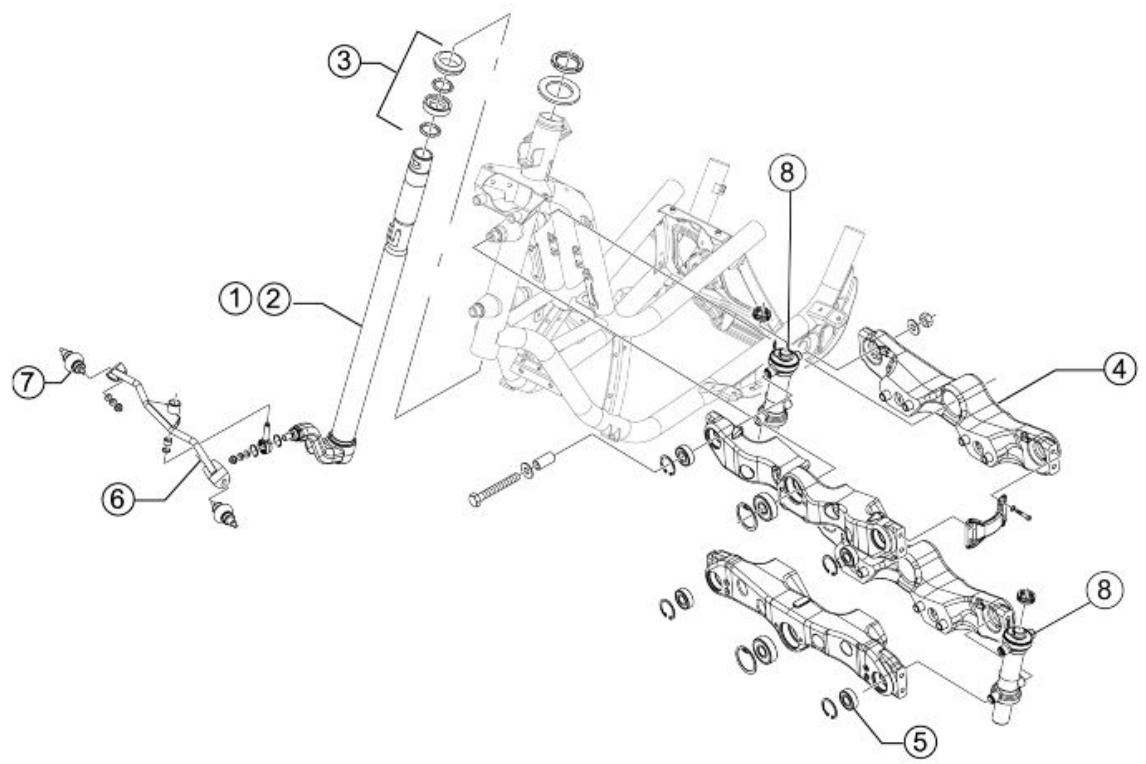

Disposition de l'installation hydraulique

Lorsque le roll lock est activé, le motoréducteur actionne la pompe hydraulique indiquée sur la photo et met le circuit sous pression.

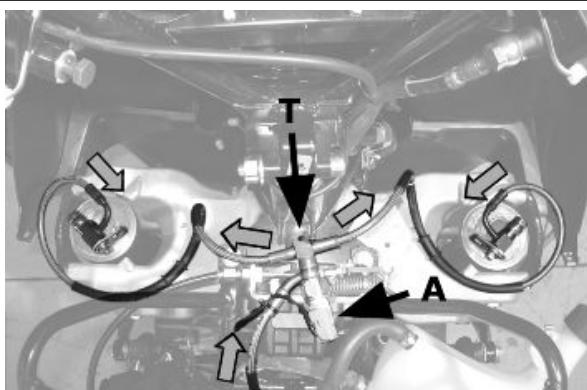

L'huile sous pression rejoint le répartiteur « T » et le capteur de pression « A ». Les tuyaux se ramifient ensuite pour arriver aux raccords supérieurs sur les tubes de direction latéraux.

Au moyen d'un tuyau rigide - flexible qui passe à l'intérieur des tubes de direction latéraux, l'huile rejoint le dispositif de blocage du glissement de la pipe positionnée parallèlement à l'amortisseur.

Tubes de direction

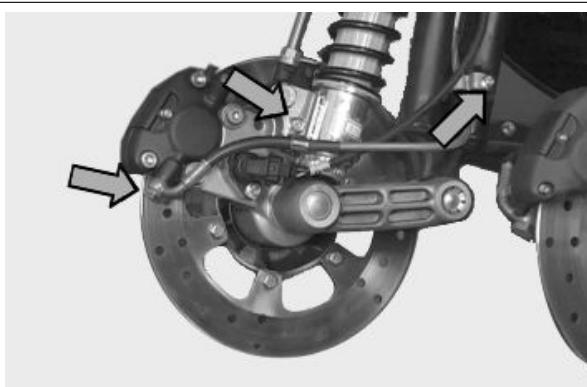

Retirer les fixations du tuyau étrier de frein et le raccord du tuyau hydraulique de l'étrier de frein, en PRENANT SOIN DE PLACER UN RÉCIPIENT pour recueillir le liquide de frein.

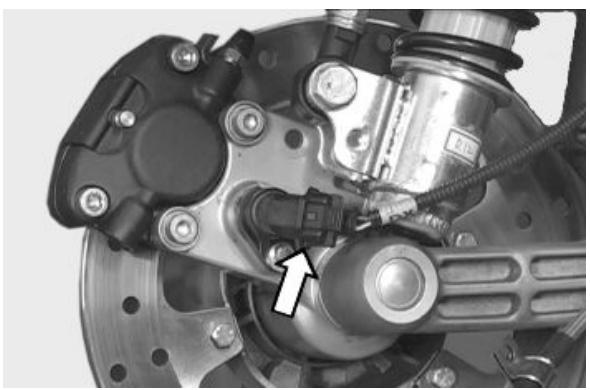

Débrancher le connecteur roue phonique indiqué sur la photo.

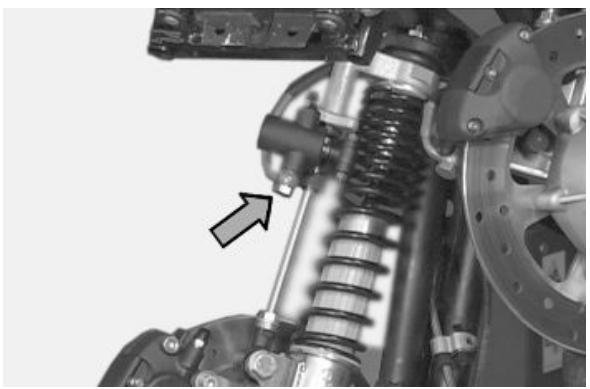

Retirer le raccord du tuyau hydraulique du dispositif de blocage du glissement, en prenant soin encore une fois de recueillir le liquide qui s'écoule.

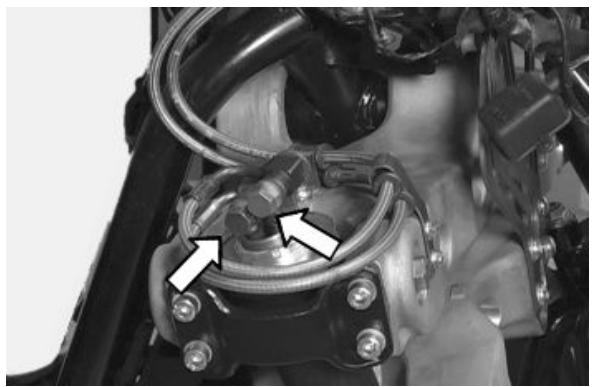

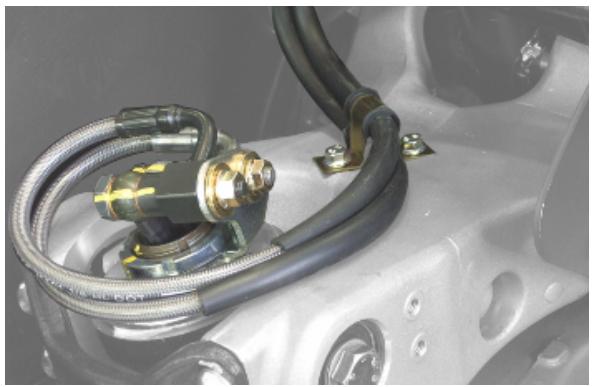

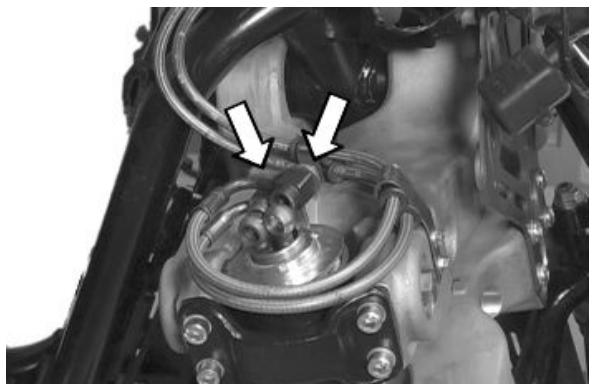

Retirer les raccords supérieurs, sur le parallélogramme, des tuyaux hydrauliques frein et blocage suspension indiqués sur la photo.

Retirer les écrous de fixation des raccords des tuyaux hydrauliques de la bride de support, indiqués sur la figure.

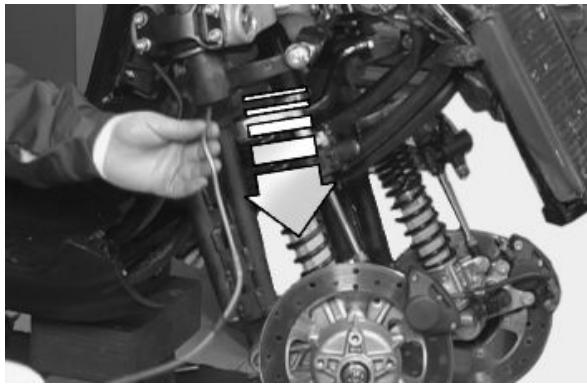

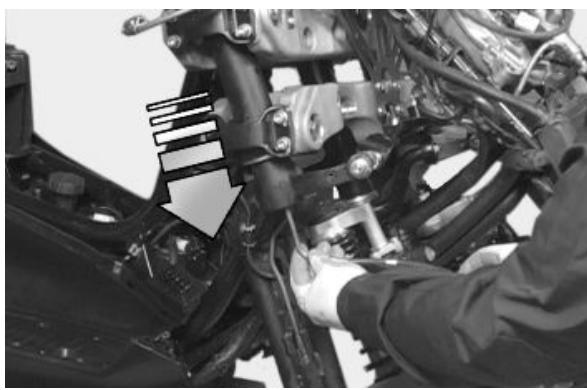

Extraire de la colonne le tuyau du dispositif roll lock de la suspension.

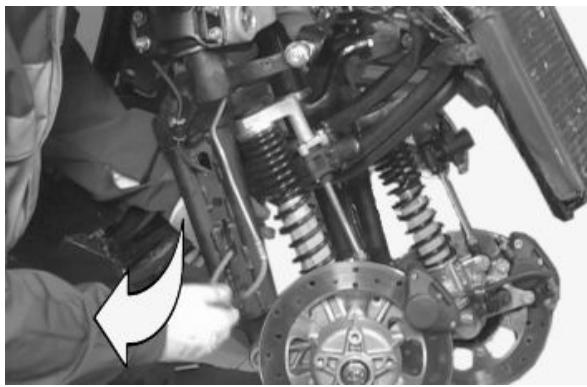

Extraire du tube de direction la partie flexible du tuyau de l'étrier de frein, comme indiqué sur la photo, puis extraire sa partie rigide.

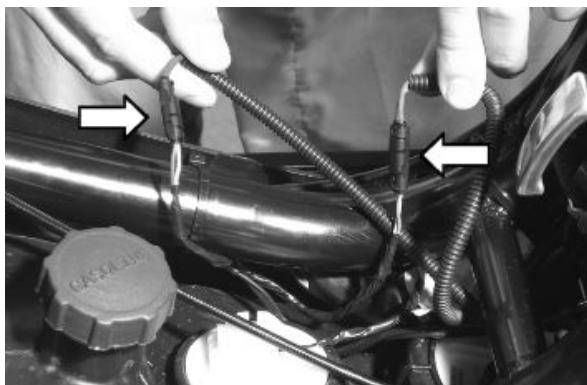

Retirer le câblage de la roue phonique en débranchant le connecteur posté sur le réservoir d'essence après avoir retiré la protection centrale du cadre.

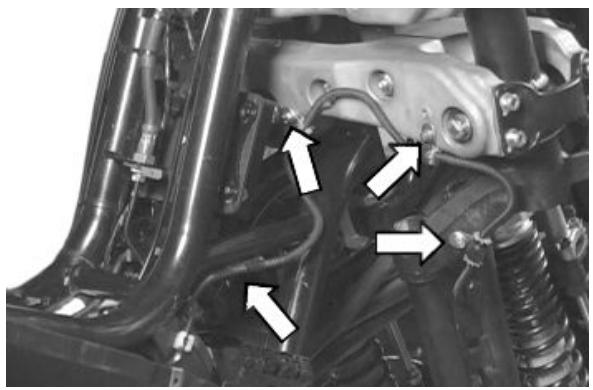

Retirer ensuite les fixations montrées sur la figure.

Retirer la liaison homocinétique de la barre de direction en agissant sur l'écrou montré sur la photo.

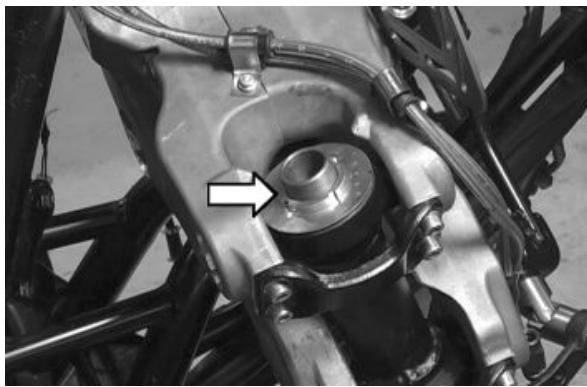

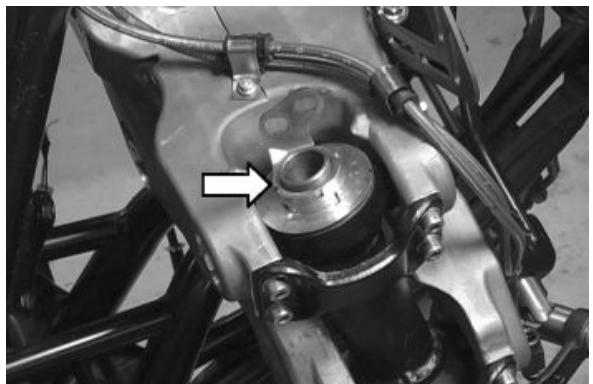

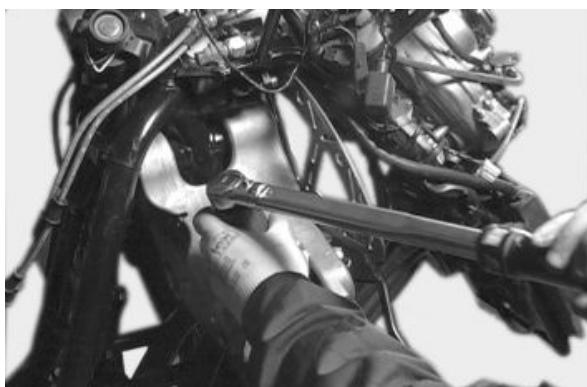

Au moyen de l'outil spécifique, serrez la bague supérieure de serrage du tube de direction.

Equipement spécifique 020055Y Clé pour bague du tube de direction

Retirer la bride de support des tuyaux hydrauliques.

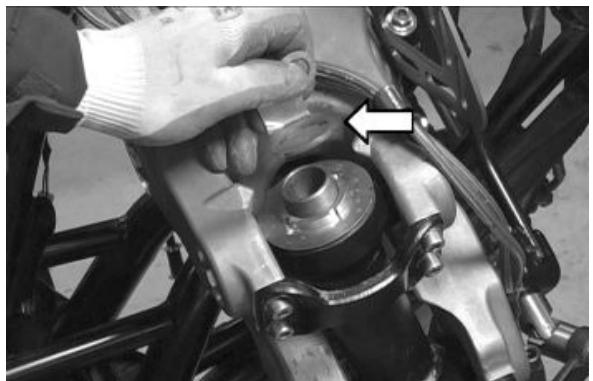

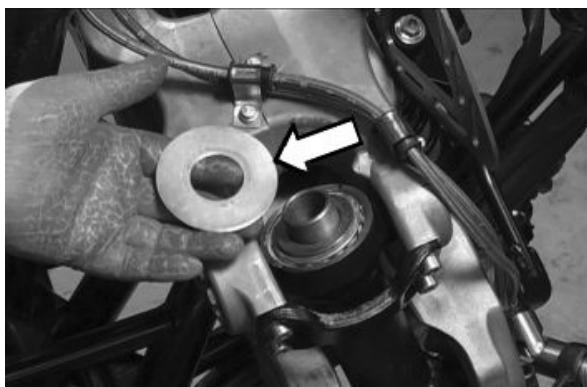

Retirer la bague inférieure du tube de direction et la coupelle de protection indiquée sur la photo.

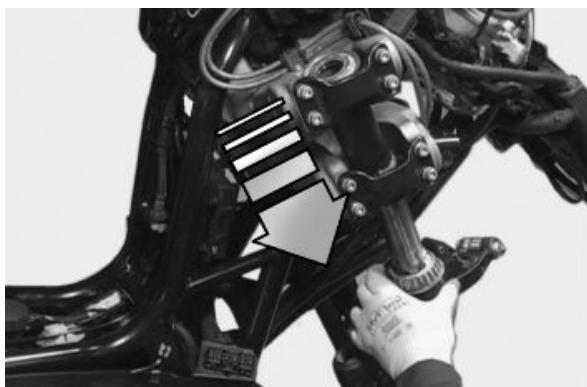

À ce point, il est possible d'extraire le tube de direction.

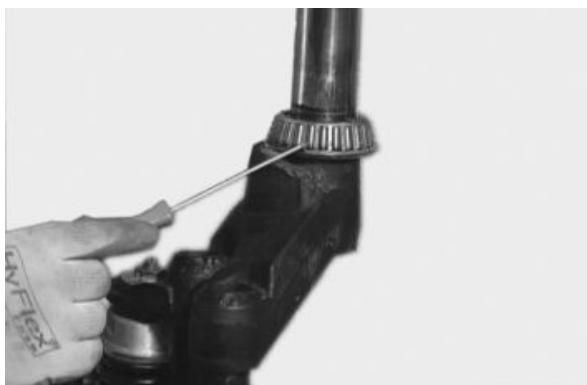

Vérifier que le roulement conique à rouleaux ne présente pas d'usures anormales. Dans le cas contraire, le remplacer.

LES OPÉRATIONS DÉCRITES CI-APRÈS PEUVENT ÊTRE EFFECTUÉES MÊME LORSQUE LA SUSPENSION EST MONTÉE.

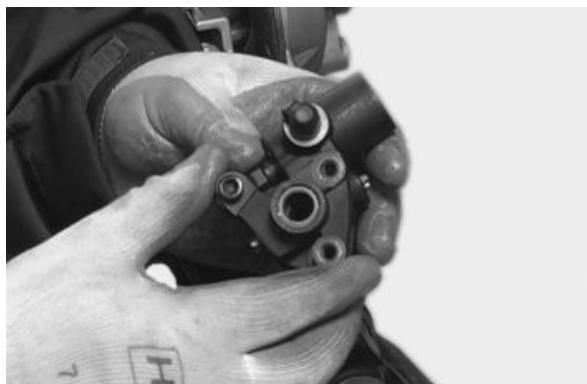

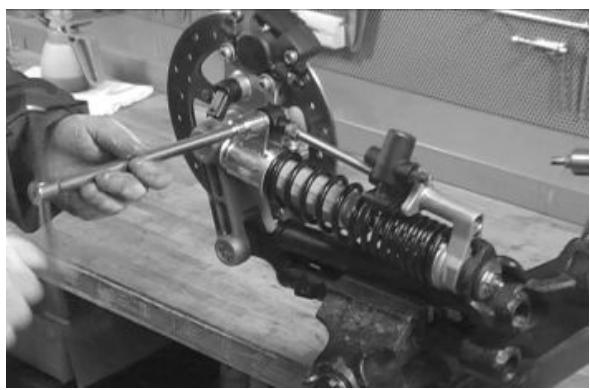

Retirer la fixation inférieure de la pipe de glissement indiquée sur la photo.

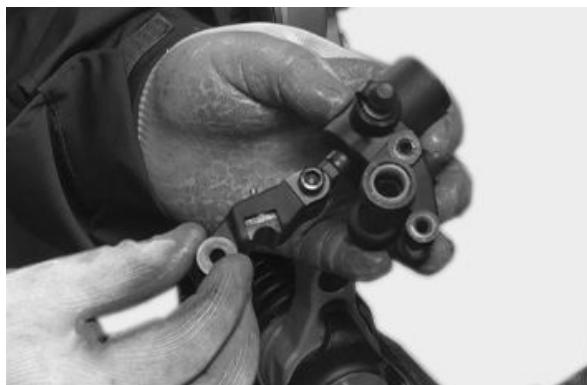

Retirer les fixations du dispositif de blocage de la pipe de glissement indiquée sur la photo.

Vérifier que le dispositif de blocage de la pipe de glissement ne présente pas d'usures anormales.

Pour le remontage, procéder aux opérations en sens inverse au démontage en respectant les couples prescrits et en ayant soin de graisser les coussinets et les logements correspondants.

TUBES DE DIRECTION

Nom	Couples en Nm
Bague supérieure de la colonne latérale	20 ÷ 24
Bague inférieure de la colonne latérale	12 ÷ 15
Vis de fixation de la pipe de glissement à l'amortisseur	45 ÷ 50
Fixation du dispositif de blocage de la pipe de glissement	6,5 ÷ 10,5
Écrous de fixation des liaisons homocinétiques	18 ÷ 20

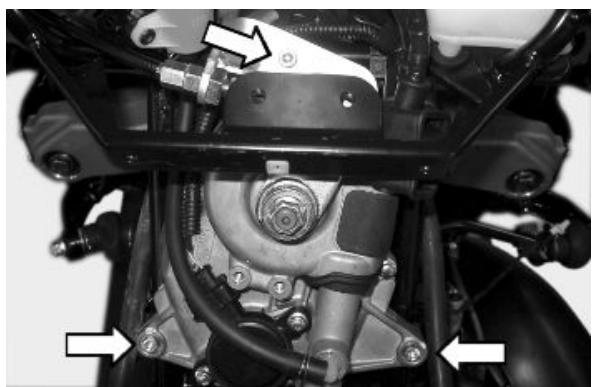

Groupe parallélogramme

Retirer les tubes de direction.

Pour faciliter les opérations de démontage du secteur disque de frein, desserrer les 3 vis de fixation de l'actionneur électrohydraulique, indiquées sur la photo.

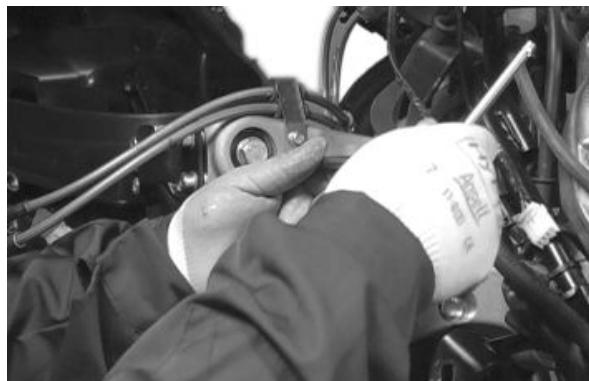

Retirer les fixations des tuyaux hydrauliques du parallélogramme.

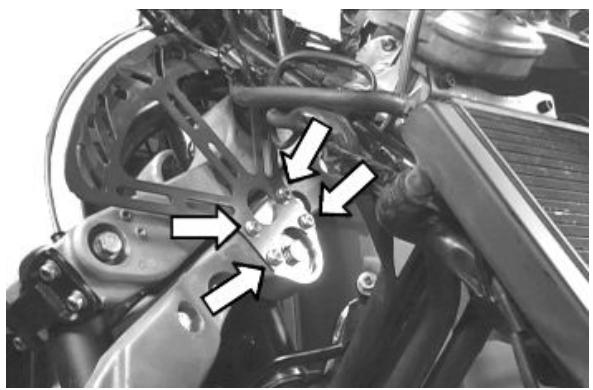

Retirer les 4 vis de fixation du secteur du disque de frein du roulis, indiquées sur la photo.

Retirer les fixations indiquées sur la photo des brides raccord demi-bras.

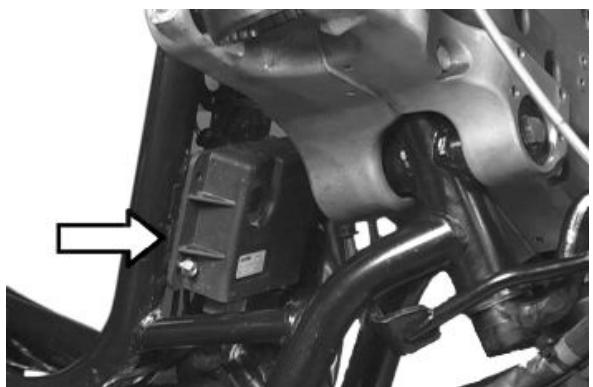

Pour faciliter les opérations décrites ci-dessous, retirer la centrale de blocage suspension indiquée sur la photo.

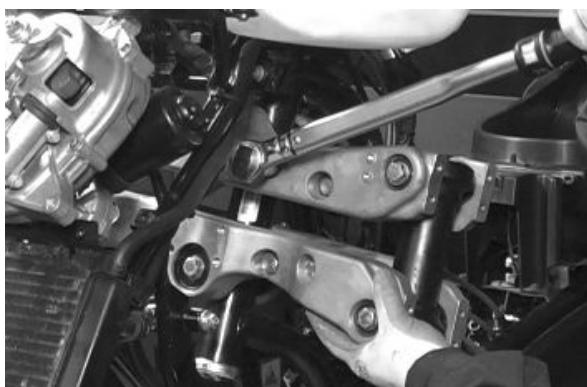

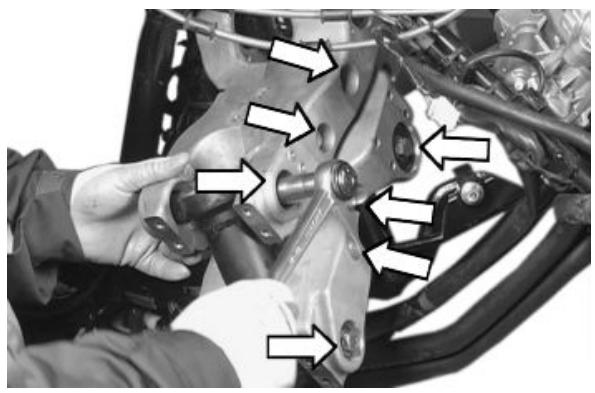

Retirer les fixations d'accouplement des bras du parallélogramme en agissant sur les fixations indiquées.

Pour faciliter les opérations de remontage, penser à noter la position des composants.

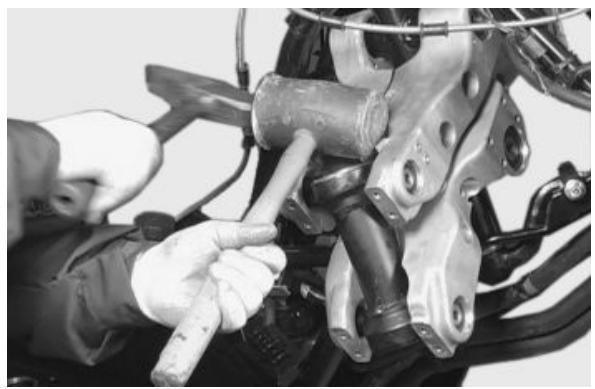

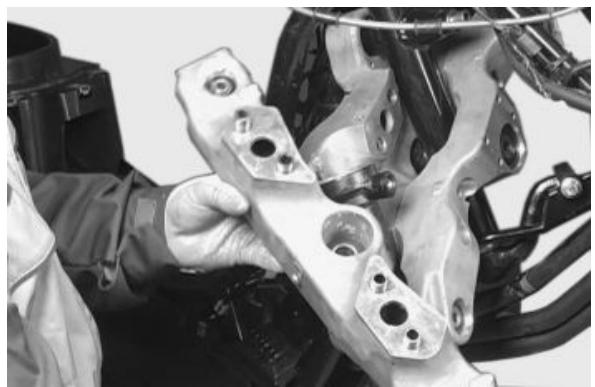

En appliquant quelques coups de maillet en bois là où il est possible de façon alternée sur la partie gauche et sur la partie droite du parallélogramme, procéder à la séparation des demi-bras.

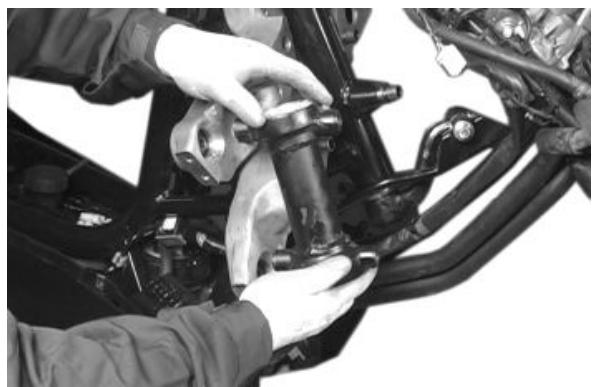

Retirer les colonnes de direction.

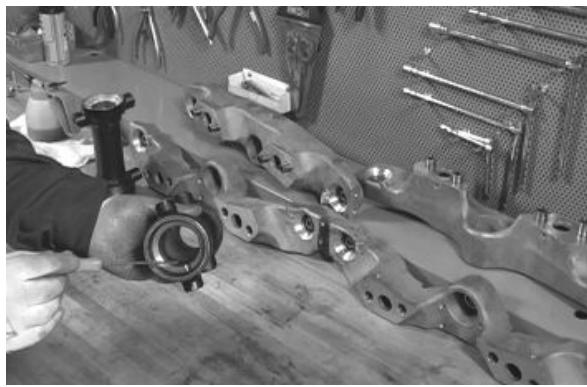

Vérifier visuellement les logements des coussinets supérieurs et inférieurs sur les colonnes de direction et les coussinets correspondants. En présence de signes d'usure anormaux, les remplacer.

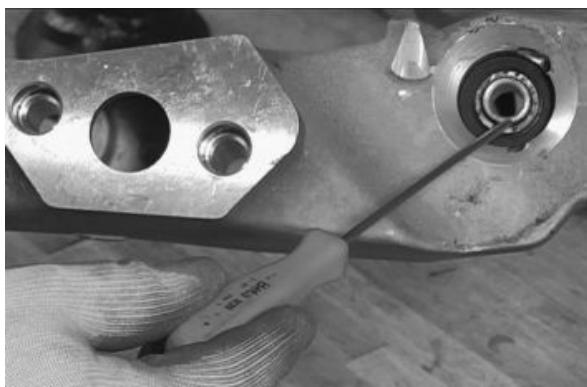

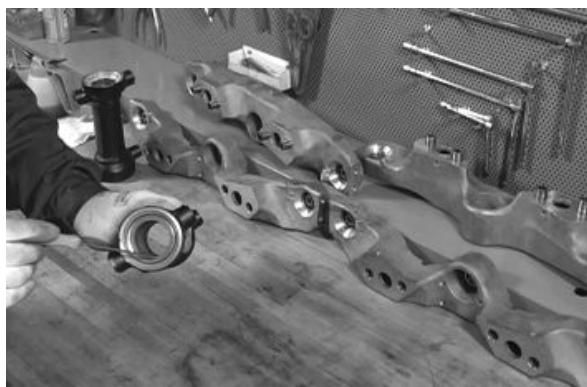

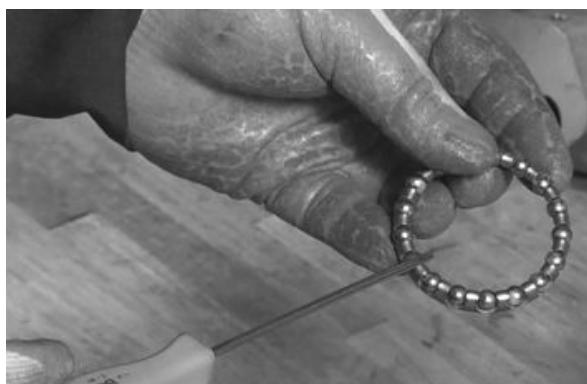

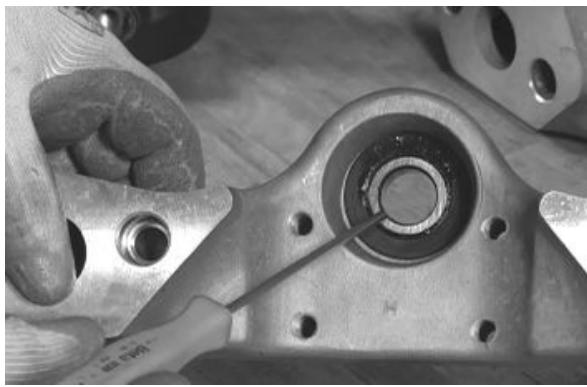

Vérifier les roulements à billes sur les bras du parallélogramme. En présence de signes d'usure anormaux, les remplacer.

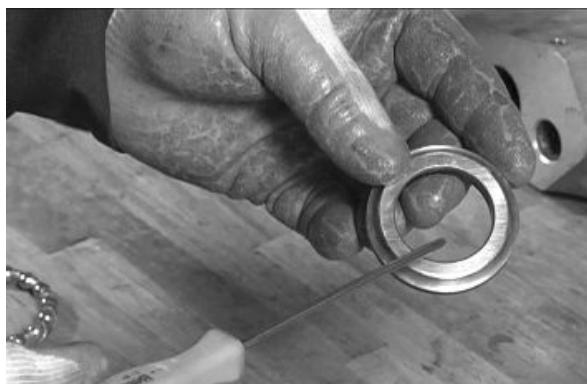

Vérifier les pistes internes des coussinets du parallélogramme sur le cadre.

Pour le remontage, procéder aux opérations en sens inverse au démontage en respectant les couples prescrits et en ayant soin de lubrifier les pions de repère postés sur les demi-bras du parallélogramme et de respecter les couples prescrits.

DISPOSITIF PARALLELOGRAMME

Nom	Couples en Nm
Vis d'accouplement des bras	45 ÷ 50
Vis de fixation des bras aux colonnes latérales	45 ÷ 50
Vis de fixation des bras à la colonne centrale	45 ÷ 50
Vis de fixation des brides d'accouplement des demi-bras	20 ÷ 25
Vis de fixation du secteur du disque de frein du roulis	20 ÷ 25

Moteuréducteur et dispositif de blocage du roulis de la suspension

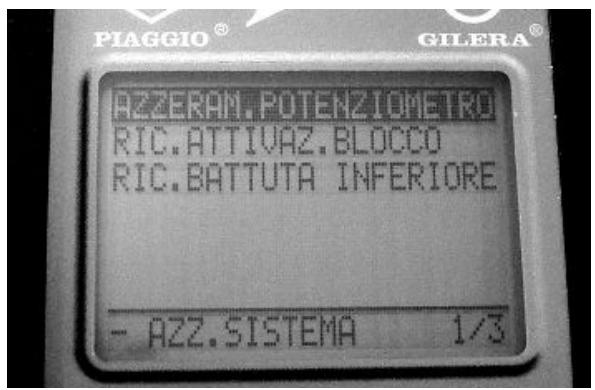

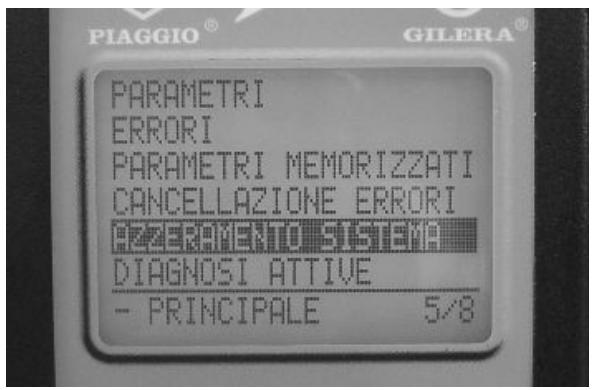

Sélectionner dans le menu principal l'option MISE À ZÉRO DU SYSTÈME

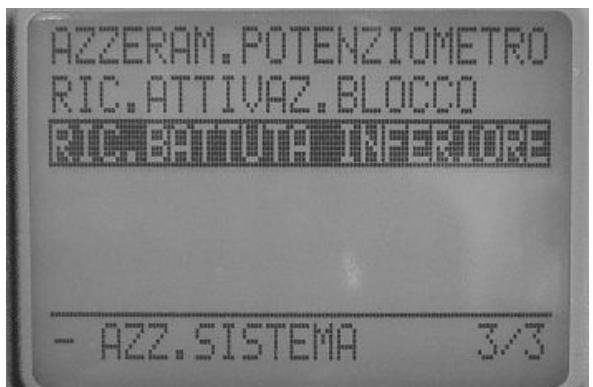

Tourner le commutateur à clé sur ON Sélectionner dans le menu MISE À ZÉRO DU SYSTÈME l'option RECHERCHE BUTÉE INFÉRIEURE

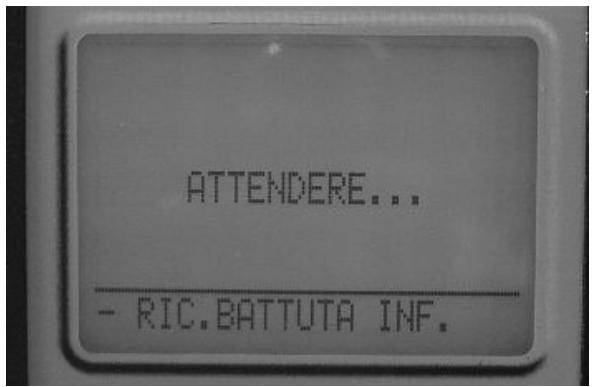

PATIENTER PROCEDURE EN COURS

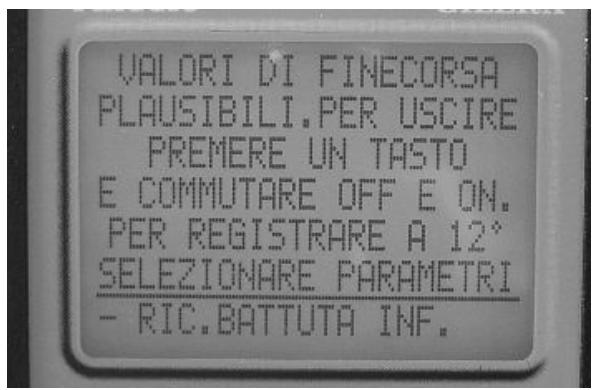

L'ordinaire de poche reporte le résultat de l'opération de recherche de butée :

VALEURS DE FIN DE COURSE ADMISSIBLES. POUR SORTIR, APPUYER SUR UNE TOUCHE ET COMMUTER SUR OFF ET ON POUR ENREGISTRER, SELECTIONNER LES PARAMÈTRES.

Si l'ordinateur de poche ne rapporte pas cette indication, réviser le motoréducteur.

Sélectionner dans le menu principal l'option PARAMÈTRES.

L'ordinateur de poche visualise les options : ANGLE DU POTENTIOMÈTRE RELATIF

Cette fonction est active depuis la procédure RE-CHERCHE DE LA BUTÉE INFÉRIEURE.

NOTE : Une petite oscillation de la valeur de l'angle comprise entre 0,00° et 0,50° est normale.

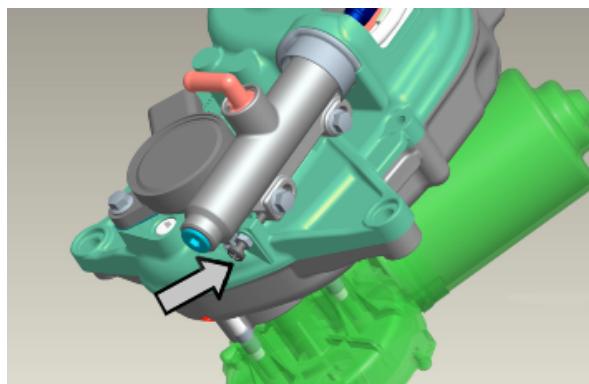

Retirer le bouchon de protection de la vis de réglage du motoréducteur

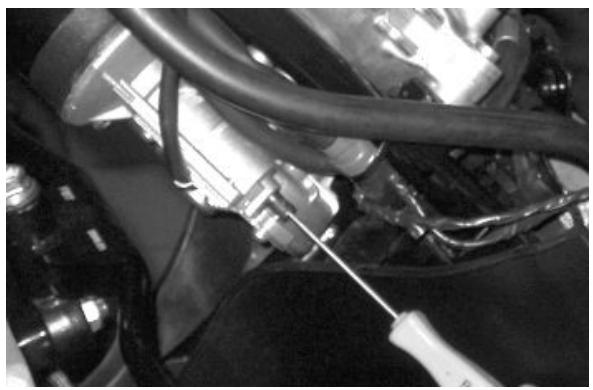

Avec un tournevis plat, tourner la vis de réglage dans le sens inverse des aiguilles d'une montre jusqu'à recréer la condition sur l'ordinateur de poche

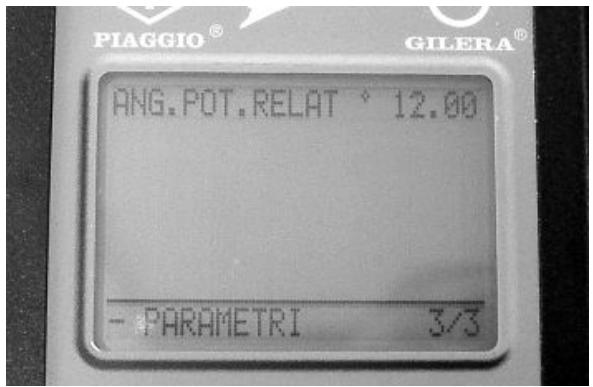

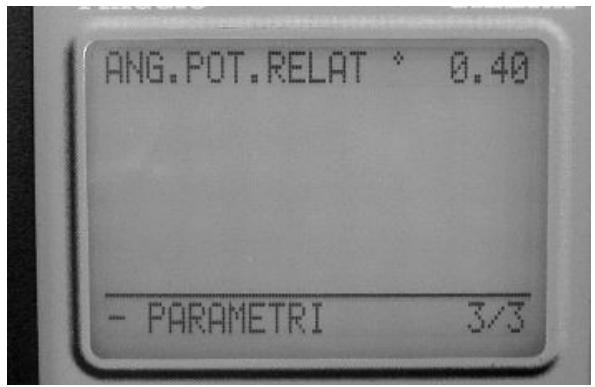

ANGLE POTENTIOMÉTRE RELATIF (une petite oscillation de la valeur est normale)

Réinsérer le bouchon de protection

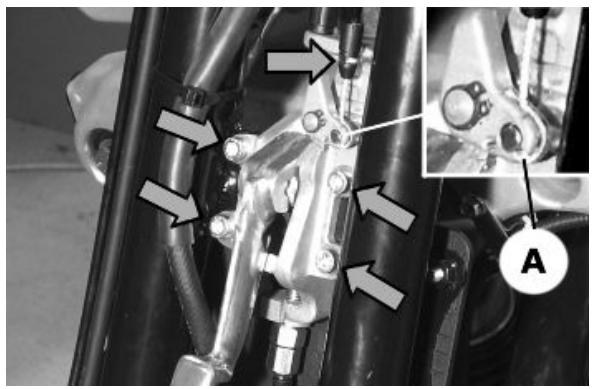

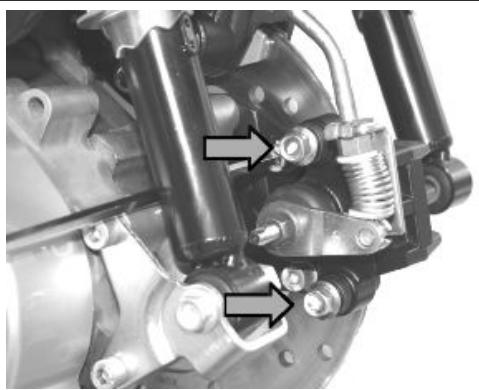

Retirer le bouchon de protection, aligner la commande de la pompe et bloquer la vis au couple prescrit

Couples de blocage (n*m)

Fixation du pivot du dispositif de pompage au dispositif antiroulis 11 ÷ 13

Dans le menu PRINCIPAL sélectionner l'option MISE À ZÉRO DU SYSTÉME

Dans le menu MISE À ZÉRO DU SYSTÉME sélectionner l'option MISE À ZÉRO DU POTENTIO-MÈTRE et appuyer sur OK. PATIENTER... PROCÉDURE EN COURS

L'ordinateur de poche visualise la légende : VÉRIFIER QUE LA COMMANDE EST POSITIONNÉE À DE LA BUTÉE INFÉRIEURE. AP- PURYER SUR OK POUR CONTINUER

Appuyer sur OK

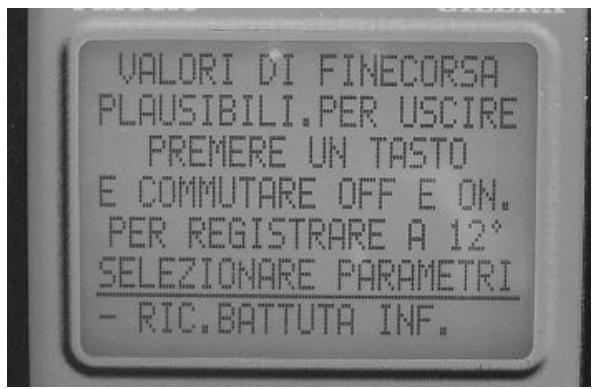

L'ordinateur de poche visualise la légende : VALEURS DE FIN DE COURSE ADMISSIBLES. APPUYER SUR UNE TOUCHE ET COMMUTERSUR OFF ET ON

Si la procédure échoue, le système roll lock reste bloqué par sécurité.

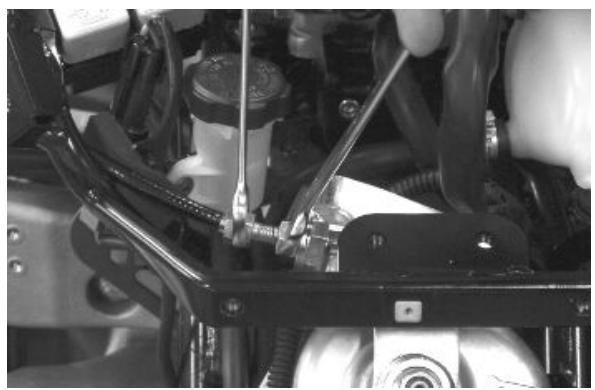

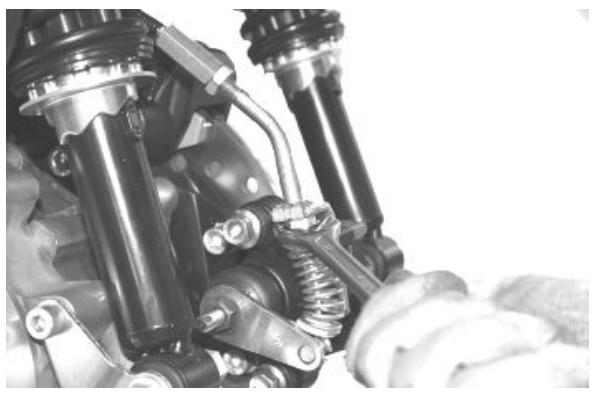

Effectuer le réglage de la transmission flexible de manière à laisser un petit jeu afin de garantir l'activation de l'interrupteur sur l'étrier du roll lock.

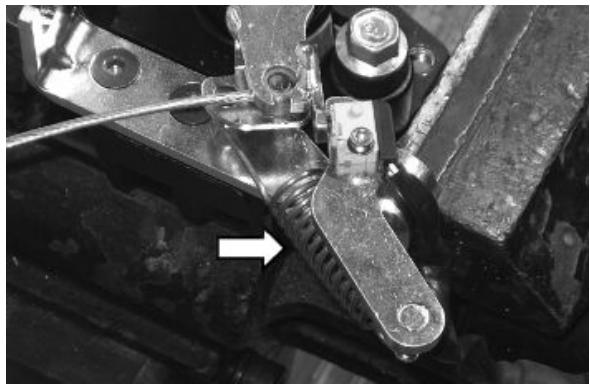

Retirer les deux vis de la bride après avoir décroché le ressort et libéré le réglage de la transmission flexible.

ATTENTION : UN PREMIER LOT DE PRODUCTION SERA ÉQUIPÉ D'UN DOUBLE RESSORT COAXIAL.

Il est très important de décaler la transmission flexible de son logement seulement si on peut la remplacer.

Au remontage, serrer les deux vis de la bride et l'écrou du levier de transmission flexible au couple prescrit.

Couples de blocage (N*m) Vis de serrage de la bride 8 ÷ 12

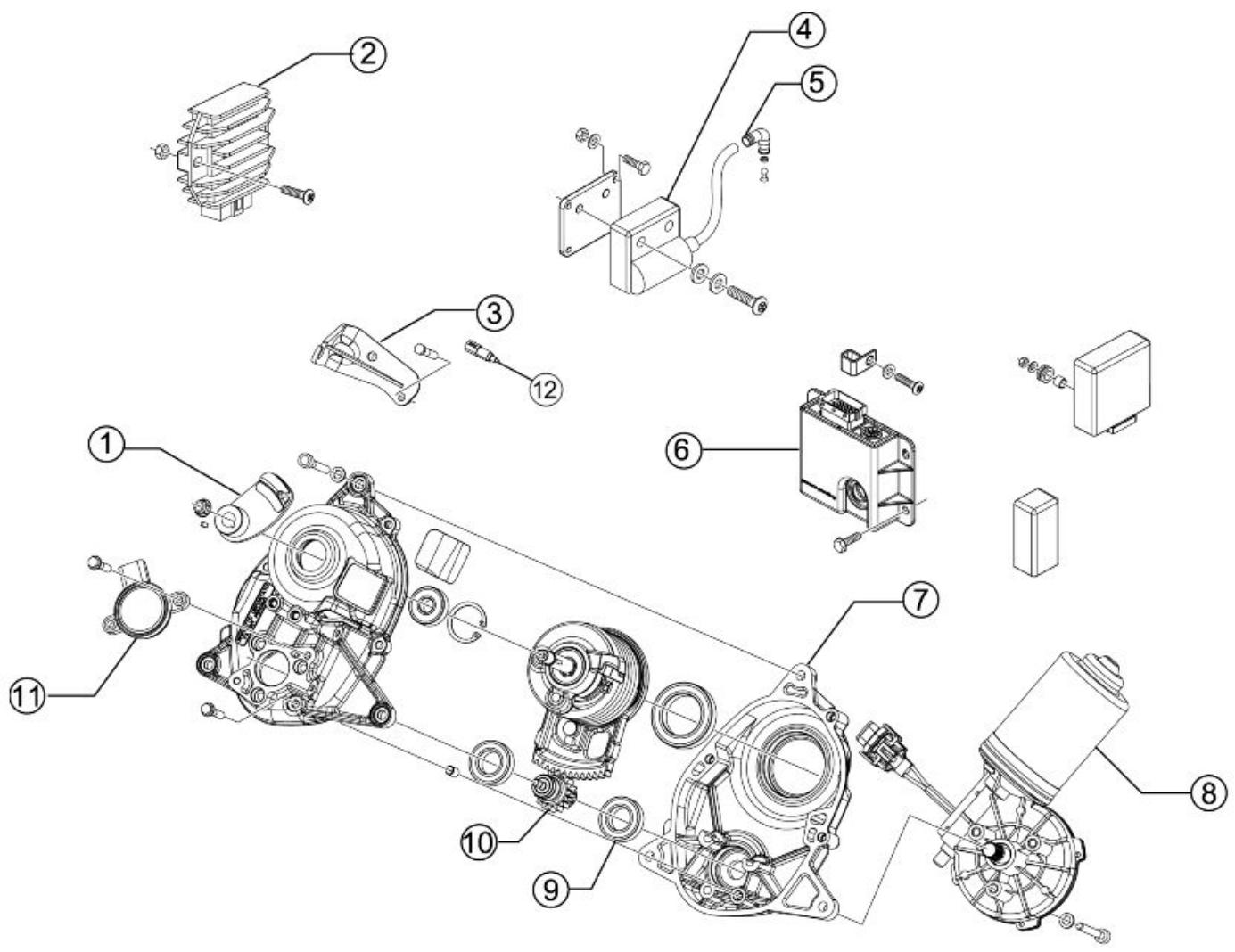

Moteur réducteur 29

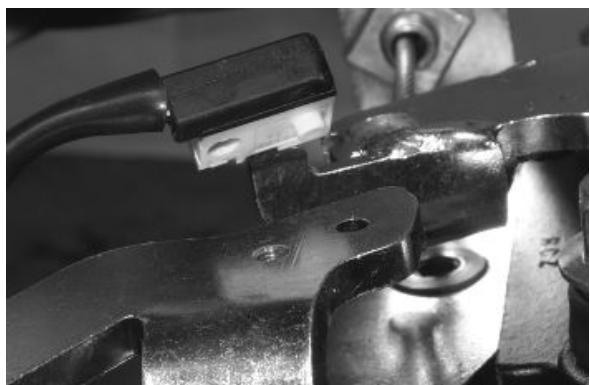

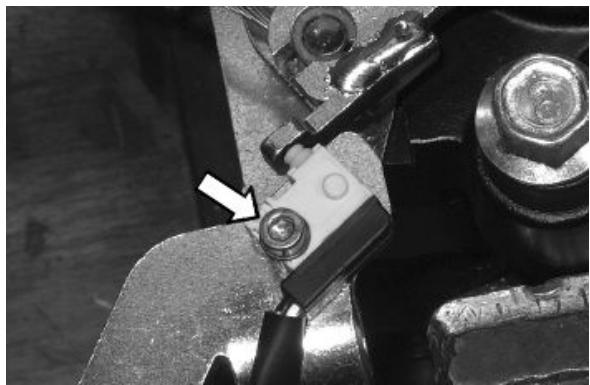

Dévisser la vis à six pans creux et retirer l'interrupteur.

Lors du remontage, positionner l'interrupteur avec le touche orienté vers la butée située sur le levier de l'étrier, en respectant le repère situé sur la bride de support de l'interrupteur.

Après le montage, vérifier soigneusement que l'interrupteur soit actionné régulièrement par la butée située sur le levier.

Motoréducteur 30

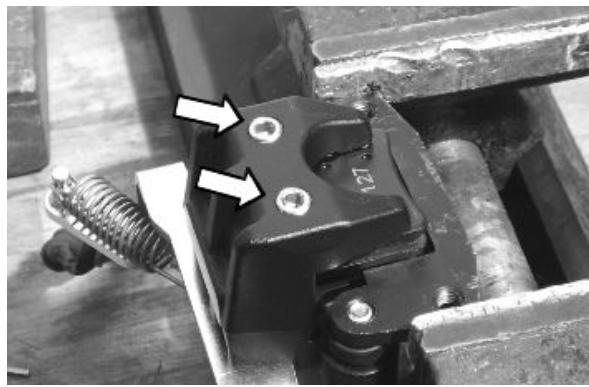

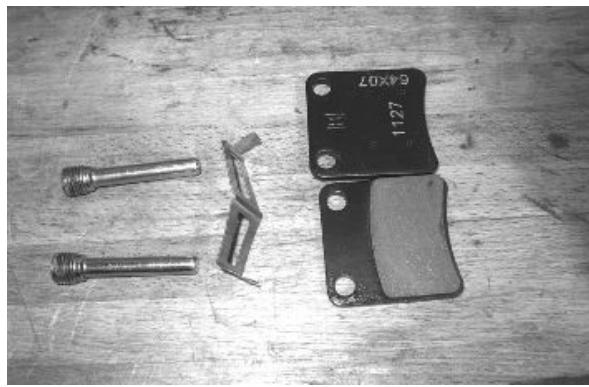

Dévisser les deux vis du pivot des plaquettes, retirer les plaquettes avec le ressort.

Au remontage, serrer les deux vis au couple prescrit et utiliser du freine-filets.

Au remontage, régler soigneusement la cable de façon à ce que, avec le système débloqué, l'interrupteur reste pressé.

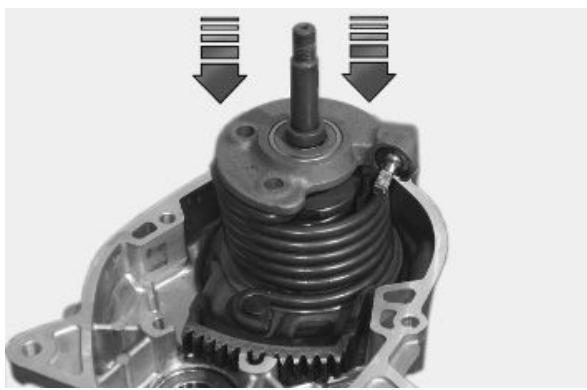

Remonter le groupe ressort/secteur denté, supporter le carter de façon à obtenir une position parfaitement horizontale et stable, positionner le groupe ressort/secteur denté en le maintenant parfaitement perpendiculaire par rapport au coussinet déjà monté sur le carter; si nécessaire utiliser de petits coups de maillet sur l'extrémité de l'arbre du groupe et protéger son filetage en y vis-sant un écrou.

Moteur-réducteur 20

Remonter le groupe ressort/secteur denté, supporter le carter de façon à obtenir une position parfaitement horizontale et stable, positionner le

groupe ressort/secteur denté en le maintenant parfaitement perpendiculaire par rapport au coussinet déjà monté sur le carter; si nécessaire utiliser de petits coups de maillet sur l'extrémité de l'arbre du groupe et protéger son filetage en y vissant un écrou.

Monter le pignon en alignant le repère sur la dent du pignon, avec le repère se trouvant sur la seconde rainure du secteur denté.

Graisser le pignon et le secteur denté avec de laGRAISSSE SPECIFIQUE.

Remonter l'entretoise du secteur denté.

Moteur réducteur 21

Monter le pignon en alignant le repère sur la dent du pignon, avec le repère se trouvant sur la seconde rainure du secteur denté.

Graisser le pignon et le secteur denté avec de laGRAISSSE SPECIFIQUE.

Remonter l'entretoise du secteur denté.

Produits conseillés

Graisse au bisulfure de molybdène

Lubrifier les zones d'interférence, accoupler les deux demi-carters, donner de légers coups de maillet pour porter en contact les deux demi-carters.

Positionner la bride de support transmission flexible, remonter les quatre vis et serrer au couple prescrit.

Couples de blocage (n*m)

Vis d'accouplement demi-carter motoréducteur 11 ÷ 13

Remonter le moteur électrique ; vérifier le positionnement correct en utilisant le repère marqué durant le démontage.

Le moteur doit être positionné de manière à ne pas sortir du gabarit du réducteur (voir figure).

Serrer les vis au couple prescrit.

Couples de blocage (n^*m) vis d'accoulement moteur électrique 11÷ 13

Positionner la rondelle profilée de l'arbre du levier de commande transmission flexible et la languette.

Remonter le levier de commande transmission libre comme montré sur la figure.

Moteur réducteur 24

Positionner la rondelle profilée de l'arbre du levier de commande transmission flexible et la languette.

Remonter le levier de commande transmission libre comme montré sur la figure.

Remonter le potentiomètre (ne pas forcer lors du montage, le branchement en « D » garantit un unique positionnement) avec le connecteur orienté vers le côté opposé à la pompe hydraulique.

Moteur réducteur 25

Remonter le potentiomètre (ne pas forcer lors du montage, le branchement en « D » garantit un unique positionnement) avec le connecteur orienté vers le côté opposé à la pompe hydraulique.

Remonter la pompe hydraulique sur le corps du motoréducteur et serrer les vis au couple prescrit. Monter la vis du joint tige pompe sans la serrer et ne pas remonter le bouchon de protection en plastique.

Une fois l'installation terminée, la procédure de synchronisation devra être effectuée.

Couples de blocage (N^*m) Vis de serrage pompe hydraulique motoreducteur 11÷ 13

Retirer la rondelle Séguin de retenue du coussinet de l'arbre de commande du levier de transmission flexible.

Au moyen de l'outil spécifique, stérer le coussinet.

Équipement spécifique

020376Y Poignée pour adaptateurs

020441Y Adaptateur 26 x 28 mm

020362Y Guide de 12 mm

Au moyen de l'outil spécifique, procéder à l'extraction du coussinet du moteur électrique.

Équipement spécifique

020376Y Poignée pour adaptateurs

020375Y Adaptateur 28 x30 mm

020363Y Guide de 20 mm

Supporter le carter de façon à obtenir une position parfaitement horizontale, réchauffer celui-ci avec un pistolet thermique à une température d'environ 120°C, utiliser l'outil spécifique pour planter le coussinet de l'arbre de commande du levier de transmission flexible, si nécessaire donner quelques coups de maillet.

Remonter la rondelle Seeger de butée du coussinet.

Équipement spécifique

020151Y Réchauffeur d'air

020376Y Poignée pour adaptateurs

020357Y adaptateur 32 × 35 ~mm

Supporter le carter de façon à obtenir une position parfaitement horizontale, réchauffer celui-ci avec un pistolet thermique à une température d'environ 120°C, utiliser l'outil spécifique pour planter le coussinet du moteur électrique, si nécessaire donner quelques coups de maillet.

Équipement spécifique

020363Y Guide de 20 mm

020358Y Adaptateur 37 × 40 ~mm

020151Y Réchauffeur d'air

020376Y poignée pour adaptateurs

Retirer le groupe ressort/secteur denté de son logement, s'aider au besoin de quelques coups de maillet pour permettre au groupe de se dégager.

Au moyen de l'outil spécifique, extraire le coussinet du groupe ressort/secteur denté.

Équipement spécifique

001467Y002 Cloche pour roulement Ø extérieur 73 mm

Au moyen de l'outil spécifique, extraire le coussinet du moteur électrique.

Moteur réducteur 17

Au moyen de l'outil spécifique, extraire le coussinet du moteur électrique.

Supporter le carter de façon à obtenir une position parfaitement horizontale, réchauffer celui-ci avec un pistolet thermique à une température d'environ 120°C, utiliser l'outil spécifique pour planter le coussinet du groupe d'engrenage/secteur denté, si nécessaire donner quelques coups de maillet.

Équipement spécifique

020360Y Adaptateur 52 × 55 ~mm

020151Y Réchauffeur d'air

020376Y Poignée pour adaptateurs

Supporter le carter de façon à obtenir une position parfaitement horizontale, réchauffer celui-ci avec un pistolet thermique à une température d'environ 120°C, utiliser l'outil spécifique pour planter le coussinet du moteur électrique, si nécessaire donner quelques coups de maillet.

Équipement spécifique

020363Y Guide de 20 mm

020151Y Réchauffeur d'air

020376Y Poignée pour adaptateurs

020477Y Adaptateur 37 mm

Avant de procéder au démontage du motoréducteur :

Désactiver le blocage de la suspension.

Retirer le tablier avant.

Retirer au moyen de l'écrou de réglage montré sur la figure, le câble de tension de l'étrier mécanique de blocage de la suspension.

Retirer la connexion électrique du potentiomètre de position motoréducteur.

Retirer la connexion électrique du moteur électrique du motoréducteur.

Débrancher le tuyau hydraulique entre la pompe et les étriers de blocage des tiges de glissement. Vidanger l'installation, utiliser un récipient pour recueillir le liquide de frein.

Attention

ÉLIMINER IMMÉDIATEMENT TOUT RÉSIDU DE LIQUIDE DE FREIN DÉVERSE.

AVERTISSEMENT : LE LIQUIDE DE FREIN EST HAUTÉMENT TOXIQUE. NE JAMAIS INGÉRER OU AVALER. EN CAS D'INGESTION ACCIDENTELLE, BOIRE BEAUCOUP DE LAIT OU D'EAU ET CONSULTER IMMÉDIATÉMENT UN MÉDECIN. LE LIQUIDE DE FREIN DÉTRUIT LES TISSUS ÉPIDERMIQUES ET OCULAIRÉS. EN CAS DE CONTACT ACCIDENTEL AVEC DU LIQUIDE DE FREIN, ŒTER LES VÊTÉMENTS, SE LAYER AVEC DE L'EAU CHAÜDE ET DU SAVON ET CONSULTER IMMÉDIATÉMENT UN MÉDECIN. SI LE LIQUIDE DE FREIN ENTRE ACCIDENTELLEMENT EN CONTACT AVEC LES YEUX, RINCER ABONDAMENT À L'EAU FROIDE ET CONSULTER IMMÉDIATÉMENT UN MÉDECIN. TENIR LE LIQUIDE DE FREIN HORS DE LA PORTÉE DES ENFANTS.

Retirer les trois vis de fixation montrées et démonter le motoréducteur en entier.

Retirer le bouchon en plastique d'accès au joint pompe/motoréducteur avec un tournevis. Dévisser la vis du joint pompe.

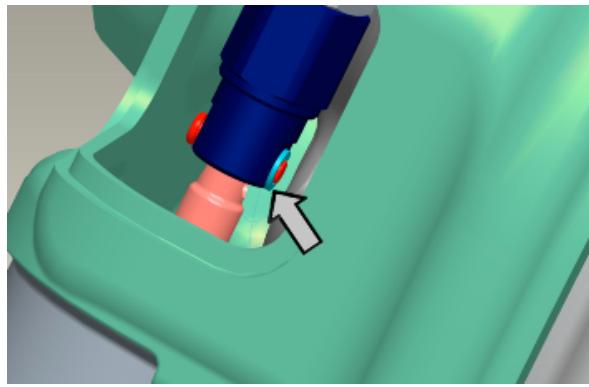

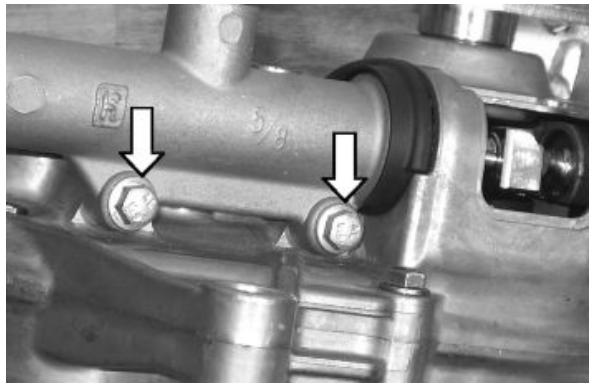

Dévisser les deux vis de blocage de la pompe sur le motoréducteur.

Dans la nouvelle solution de fixation de la pompe au groupe de blocage de la suspension, on a modifié les attaches du corps de la pompe et la fixation du joint de la pompe, tel qu'il est illustré sur les figures suivantes.

En outre, on a ajouté sur la partie inférieure de la pompe une vis de sécurité « A » qu'il faudra serrer après avoir effectué les blocages principales.

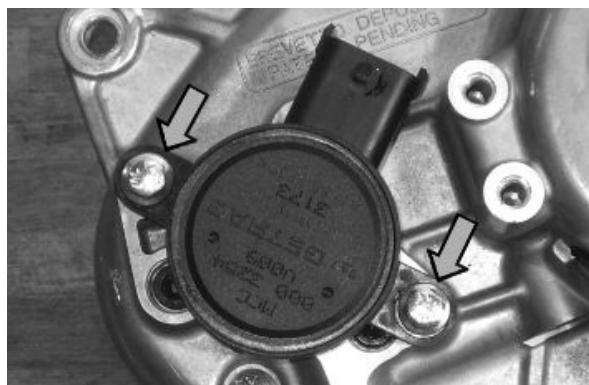

Dévisser les deux vis du potentiomètre.

Lors du remontage, monter le potentiomètre dans le branchement en « D », puis le positionner avec la connexion électrique tournée vers le côté opposé à la pompe.

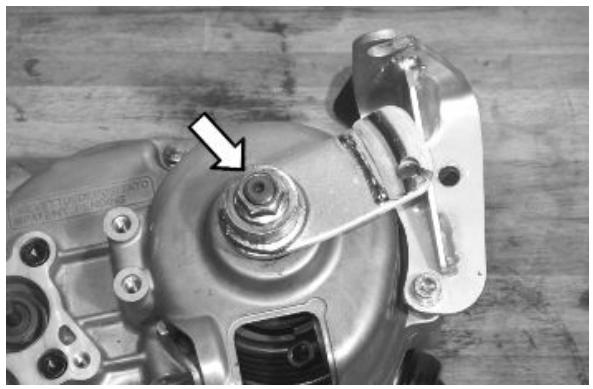

Retirer l'écrou monté sur la figure, si nécessaire bloquer à l'aide d'un étau le levier en s'assurant de ne pas en abîmer la surface.

Si l'extraction du levier s'avère difficile, utiliser l'outil spécifique.

Retirer la languette puis la rondelle profilée.

020234Y extracteur

Retirer les trois vis de fixation du moteur électrique.

Il est important de noter la position d'orientation du moteur électrique, de façon à le remonter correctement.

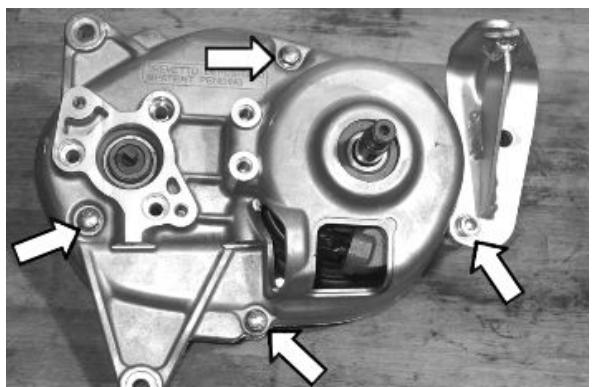

Retirer les quatre vis montrées sur la figure, déplacer la bride de support transmission flexible, séparer les deux demi-carters, si nécessaire utiliser un maillet en caoutchouc pour frapper l'arbre du levier de transmission flexible et permettre aux deux carters de se séparer.

Diagnostic des dispositifs électriques

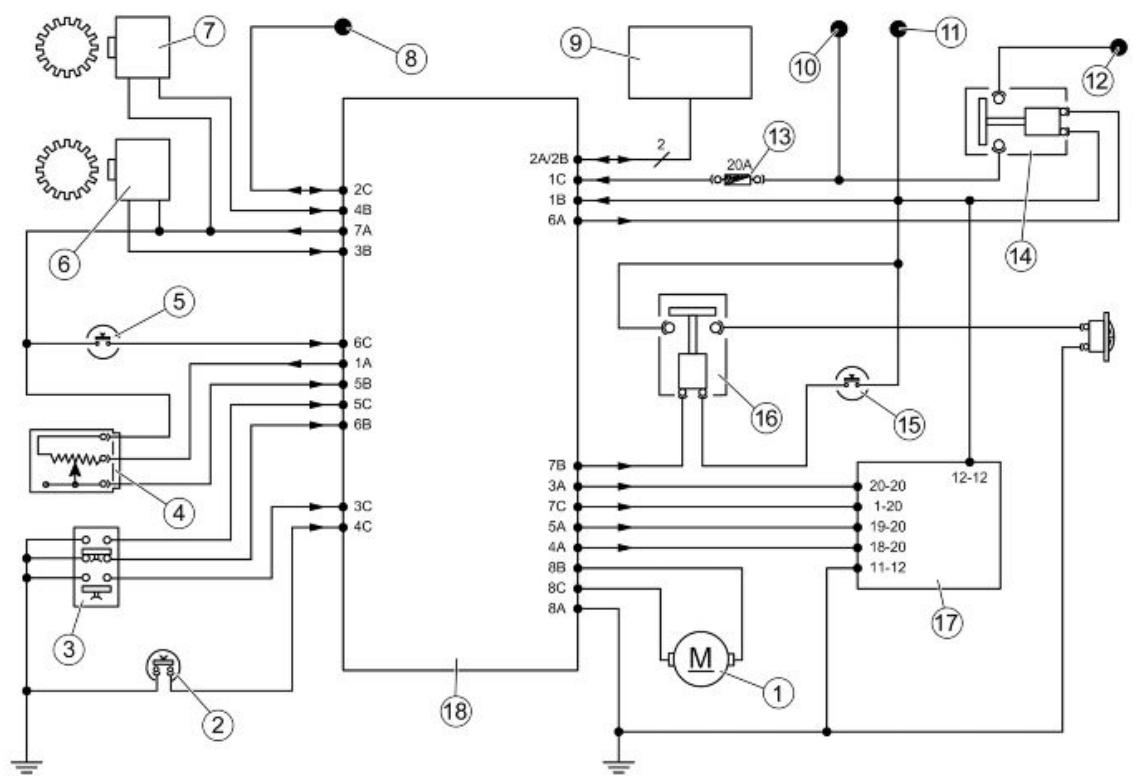

SCHEMA DI PRINCIPIO IMPIANTO ELETTRICO BLOCCO ROLLIO

1. Motoréducteur
2. Capteur de l'étrier de frein
3. Bouton de commande du blocage - déblocage roulis
4. Potentiomètre
5. Capteur de présence pilote
6. Capteur de vitesse G
7. Ligne série testeur de diagnostic
8. Centrale de contrôle du moteur
9. Batterie direct
10. Batterie sous tension
11. Fusible n°4 de 20 A
12. Télérupteur des feux
13. Pressostat
14. Télérupteur du klaxon
15. Groupe des instruments
16. Centrale de contrôle du système de blocage de roulis

MOTORIDUTTORE

n° 1 : MOTORÉDUCTEUR

entre la broche 28 et le cable blanc-rouge, entre la broche 38 et le cable bleu sur le connecteur du motoréducteur.

de l'enroulement du motoréducteur en positionnant les embouts du multimètre sur les broches 28 et 38, comme montré sur la figure.

PULSANTE BLOCCO - SBLOCCO ROLLIO

n° 0 : POSITION DE REPOS N° 1 : POSITION DE BLOCAGE N° 2 : POSITION DE DÉBLOCAGE

Avec le câblage d'interface débranché de la centrale, vérifier la continuité des lignes électriques entre le câblage d'interface et le bouton roll lock/roll unlock :

Broche 26 et câble vert-gris

Broche 35 et câble violet-noir

Broche 33 et câble jaune-bleu

Vérifier, en outre, que les lignes électriques citées ci-dessus soient isolées de la masse.

Vérifier la continuité entre le câble noir sur le connecteur et un point de masse sur le cadre.

Au moyen d'un multimètre, vérifier la fonctionnalité du bouton de blocage / déblocage du roulis, en faisant référence au schéma montré sur la figure.

1. MASSE
2. BLOCAGE
3. REPOS
4. DÉBLOCAGE

Avec le câblage d'interface branché de la centrale, assurer le véhicule sur la béquille centrale et commuter sur « ON ». Sélectionner l'échelle de lecture sur 20 V. Insérer les embouts du multimètre sur les broches 17 et 25. Vérifier que la tension en état de blocage activé est de 4 V et en état de blocage désactivé est de 1 V.

Avec le câblage d'interface débranché de la centrale, vérifier la continuité entre la broche 17 et le câble jaune du connecteur potentiomètre, entre la broche 25 et le câble vert-bleu, entre la broche 11 et le câble orange-bleu. Vérifier en outre que ces lignes soient isolées entre elles et isolées de la masse.

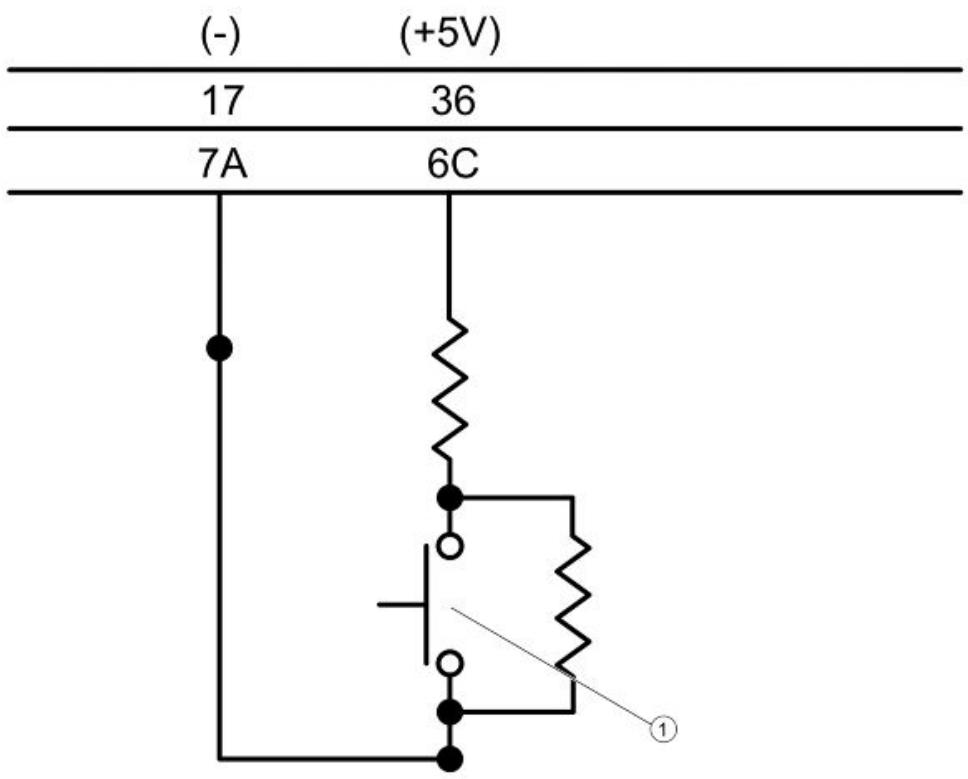

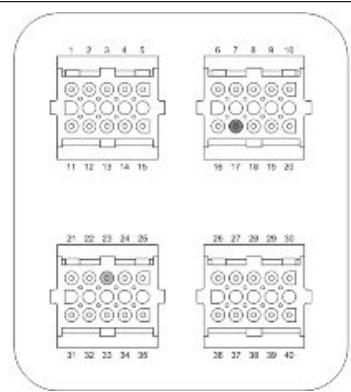

N° 1 : capteur de présence du PILOTE

Le câblage d'interface débranché de la centrale et branché à l'installation, vérifier les conditions suivantes :

broches 17 - 36 : résistance 15 à 18 kohm sans pilote assis sur la selle.

broches 17 - 36 : résistance d'environ 3 kohm avec pilote assis sur la selle

Vérifier la continuité entre la broche 17 du câblage d'interface et le câble jaune du connecteur de présence du pilote.

Vérifier la continuité entre la broche 36 du câblage d'interface et le cable violet du connecteur de présence du pilote.

N° 1: CAPTEUR DE L'ÉTRIER ROLL LOCK

Le capteur de l'étrier du roll lock est un interrupteur normalement ouvert. Vérifier sa fonctionnalité au moyen d'un multimètre.

Une fois le câblage d'interface débranché de la centrale, vérifier la continuité entre la broche 34 et le câble marron du connecteur du capteur de l'étrier roll lock côté installation.

Vérifier la continuité du câble noir du connecteur avec un point de masse sur le cadre.

Vérifier en outre que le levier de commande transmission flexible active de manière correcte l'interrupteur de fin de course.

SENSORE RUOTA FONICA

- N° 1: Roue phonique droite - N° 2: Roue phonique gauche

Avec câblage d'interface débranché de la centrale de stationnement et branché à l'installation, vérifier que la résistance entre les broches 23 - 17 et 24 - 17 soit comprise entre 774 et 946 ohm à une température d'environ.

Une fois le câblage d'interface débranché de la centrale, vérifier la continuité entre la broche 23 et le câble rouge du connecteur du capteur de tours de la roue GAUCHE; entre la broche 17 et les câbles marron du capteur de tours GAUCHE et DROIT de la roue; entre la broche 24 et le câble rouge du capteur de tours DROIT de la roue.

En cas d'anomalies, vérifier la continuité entre la broche 23 et le cable vert sur le connecteur posté sur le réservoir de carburant après avoir retiré la protection centrale du cadre; entre la broche 17 et les câbles jaunes sur les deux connecteurs; entre la broche 24 et le cable rouge sur le connecteur.

Le câblage d'interface débranché de la centrale et les connecteurs débranchés des capteurs de tours de la roue, vérifier que les broches 23 - 17 et 24 - 17 soient isolées entre elles et isolées de la masse.

Au moyen d'une jauge d'épaisseur, vérifier que l'entrefer entre la tête de la vis et le capteur soit compris entre 0,35 et 1 mm.

PRESSOSTATO

n° 1 : PRESSOSTAT N° 2 : TÉLÉRUPTEUR DU KLAXON N° 3 : FUSIBLE N° 11 DE 7,5 A

Vérifier l'efficacité du fusible n° 11 de 7,5 A. Le câblage d'interface débranché de la centrale, vérifier la continuité du câble bleu-noir entre le connecteur du capteur de pression et le support du télérupteur du klaxon, comme indiqué sur la photo. Vérifier la continuité entre la broche 27 et le câble blanc du support du télérupteur.

Vérifier la continuité du câble jaune - rouge entre le connecteur du pressostat et le boîtier porte-fusibles (n°11 de 7,5 A) et entre le support du télérupteur et le boîtier porte-fusibles (n°11 de 7,5 A). Au moyen du multimètre, vérifier en outre la fonctionnalité du pressostat, en contrôler sa continuité au repos, celui-ci étant normalement fermé.

Contrôle de géométrie des roues

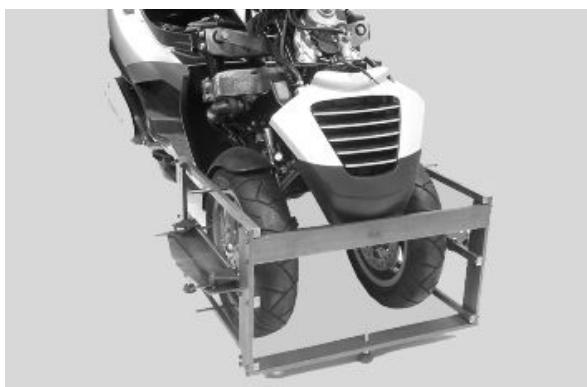

Installation de l'outillage

Méthode d'utilisation de l'outillage

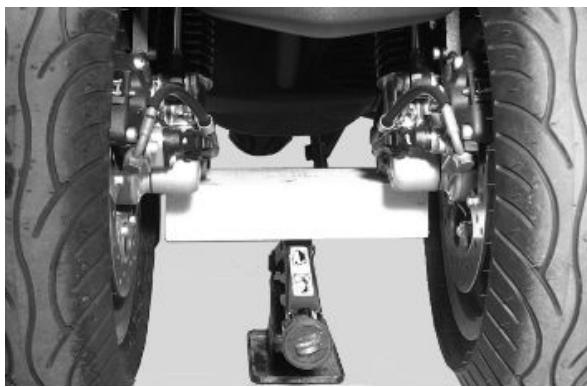

Vérifier que la pression des pneus soit correcte. - Placer le véhicule sur une surface plate, lisse et régulière. - Placer le véhicule sur la béquille centrale. - S'assurer que le système de stationnement soit bloqué. - Soulever les roues avant, comme illustré sur la photo. Vérifier la régularité de rotation des jantes de la roue et la présence éventuelle de produits anormaux des coussinets et des suspensions. - Vérifier que la commande de la direction ne présente pas de produits anormaux sur les joints et les coussinets. Dans le cas contraire, réaliser les réparations nécessaires et les règles correspondants.

Pression du pneu avant (avec passager)

1,6 bar (1,8 bar)

Pression du pneu arrière (avec passager)

2,4 bar (2,6 bar)

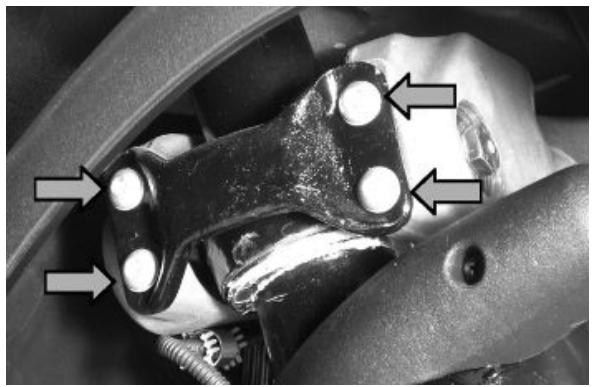

• Placer à nouveau le véhicule au sol. Déposer la plaque inférieure droite d'accouplement des demi-bras en agissant sur les vis signalées sur la photo.

Déposer la vis supérieure droite et la vis inférieure gauche du groupe parallélogramme.

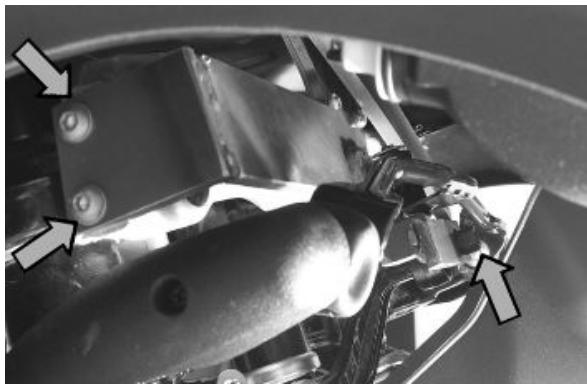

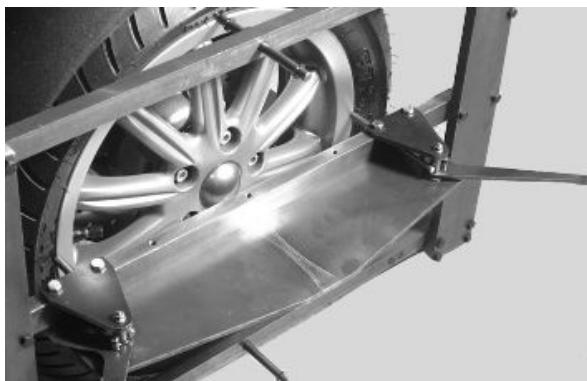

• Installer la bride de blocage du parallélogramme dans les logements des vis précédemment enlevées, en se servant des vis fournies avec l'outil et en faisant attention à ce qu'elle soit correctement centrée sur l'entretoise interne du coussinet. Déposer l'écrou de fixation du bras de commande de la direction en maintenant à sa place la rondelle d'origine.

• Installer la bride de guidage de la direction dans la position de marche en ligne droite, en fixant une extrémité sur la fixation de la bride d'accouplement des demi-bras et l'autre extrémité sur la vis de fixation du bras de commande de la direction. Positionner la structure de manière à ce que les curseurs entrent en contact avec le diamètre maximal de la jante sans pour autant interférer avec le pneu. Au besoin, replacer la structure en agissant sur les 3 pieds réglables.

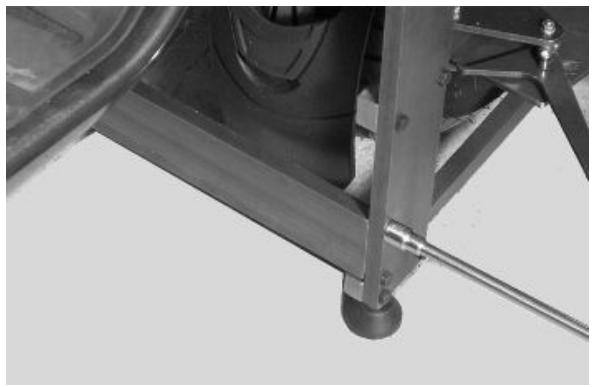

• Installer la bride de fermeture de la structure.

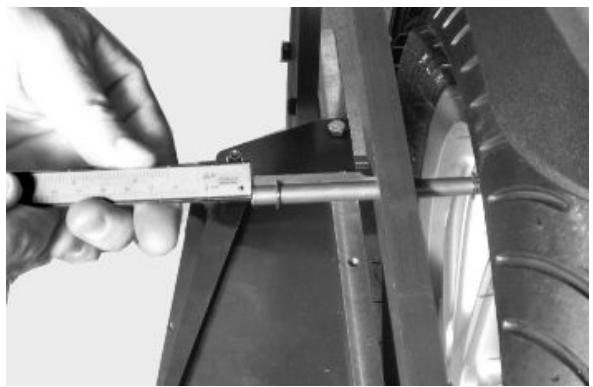

S'assurer que la structure soit bien centrée. Vérifier, à l'aide d'un calibre, que les embouts verticaux présentent la saillie habituelle.

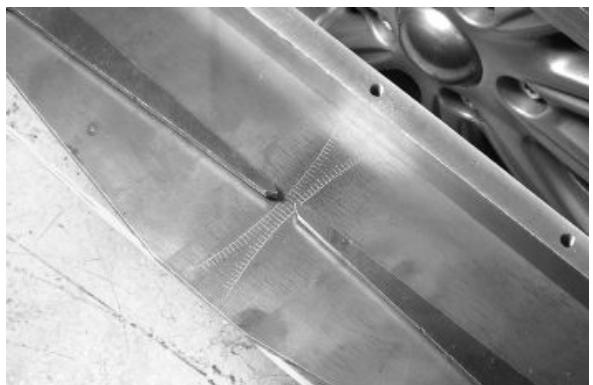

Vérifier l'alignement des index sur les deux roues, comme illustré sur la photo. Le décalage maximal admis est de 4 crans. Utiliser l'outil 020647Y028 pour la version LT avec la voie plus large.

Équipement spécifique

020646Y Outil de positionnement du parallélogramme et de la direction

020647Y Outil de vérification du parallélisme

020647Y028 Outil pour le parallélisme MP3 LT (tricycle)

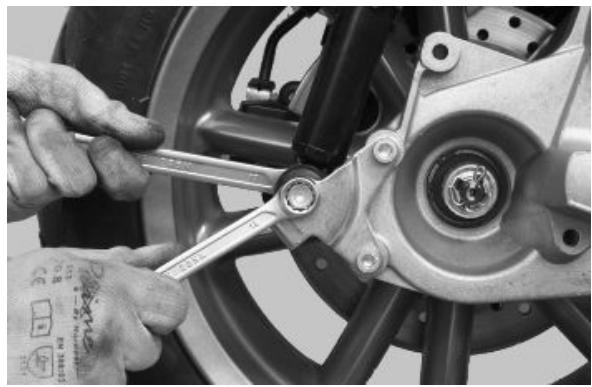

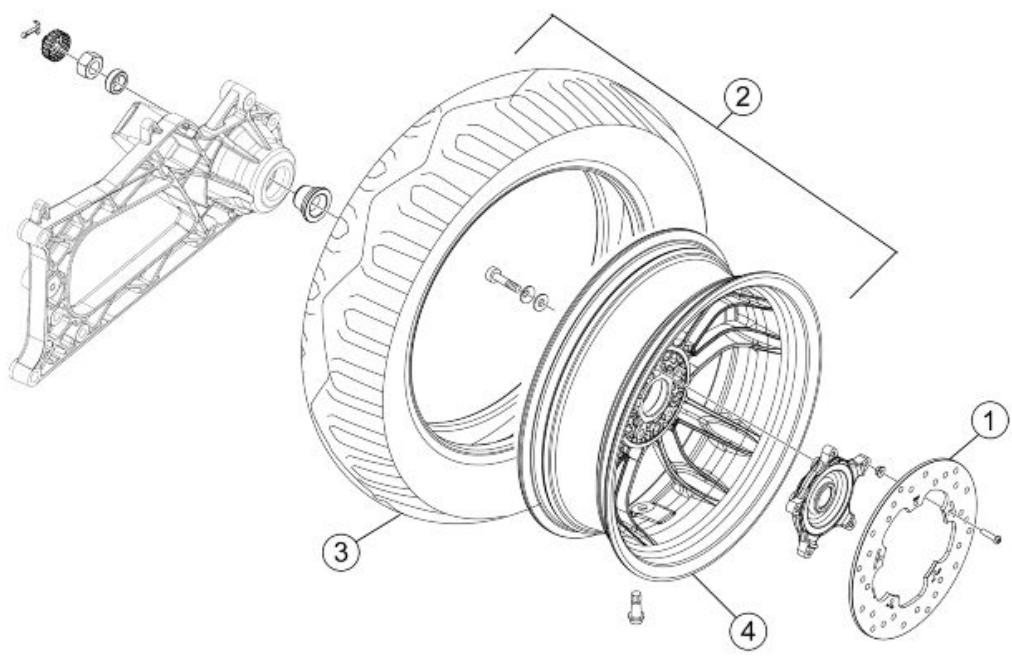

Dépose roue arrière

Avant de démonter la roue arrière, soutenir équitablement le véhicule et actionner le frein de stationnement afin de faciliter la dépose des vis de fixation de la roue.

• Déposer le silencieux d'échappement.
• Dévisser la vis de fixation de l'amortisseur droit à la bride.

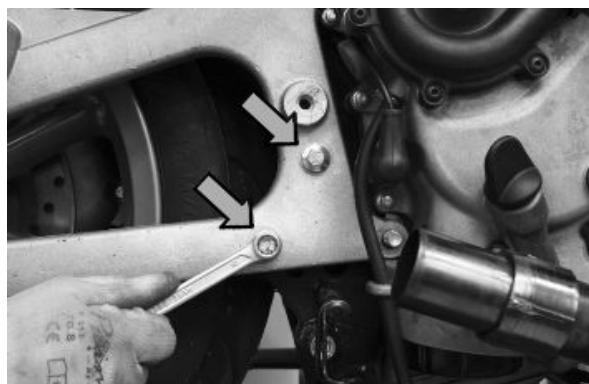

• Dévisser les deux vis de fixation de la bride au moteur.

• Dévisser les deux vis de fixation de la bride à la béquille centrale.

• Déposer la goupille et récapituler le cache.
• Dévisser l'écrou de fixation de la roue et récapituler l'entretoise.

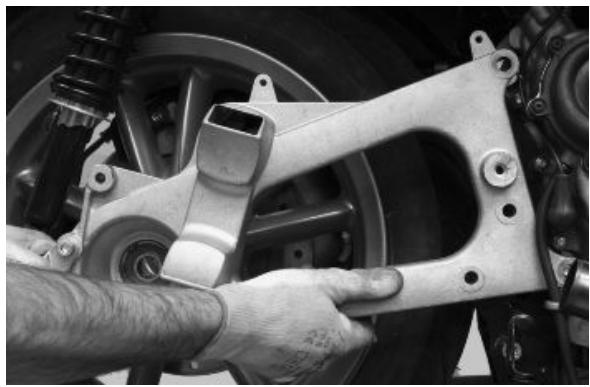

• Extraire la bride.

• Récupérer l'entretoise conique.
• Dévisser les cinq vis de fixation et déposer la roue.

Montage roue arrêt

Pour le montage, procéder en séquence inverse au démontage en ayant soin de monter les entretoises sur l'axe de roue comme montré sur la photo.

Couples de blocage (n*m)

Vis de fixation du bras du pot d'échappement 27 ÷ 30 Nm Écrou de l'axe de la roue arrêté 104 ÷ 126 Nm Bride de fixation de l'amortisseur au carter 20 ÷ 25 Nm Vis de fixation inférieure de l'amortisseur 33 ÷ 41 Nm Vis de fixation de l'étrier du frein arrêté 25 ÷ 30 Nm

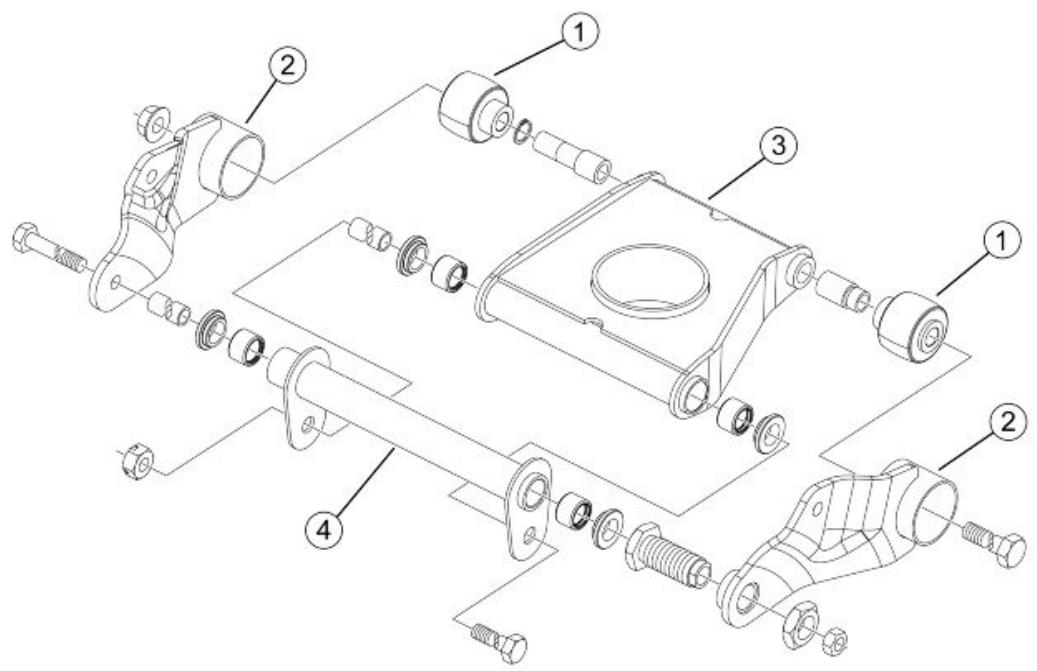

Dépose

• Positionner le véhicule sur la béquille centrale.
• Déposer la fixation du bras oscillant au moteur, dévisser l'écrou et déposer le pivot.

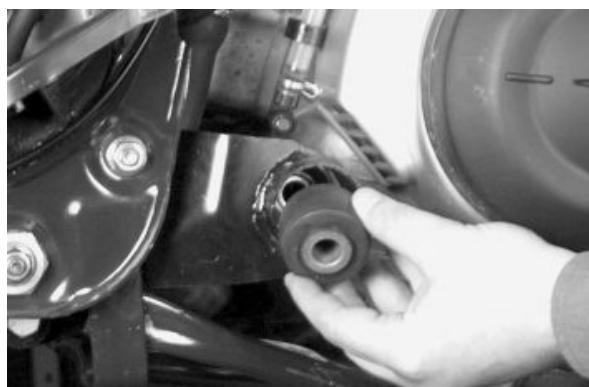

• Déposer les silentblocs.

• Déposer la vis de fixation du bras oscillant au cadre : dévisser la vis.

• Retirer le pivot.

• Dévisser l'écrou de la douille de réglage.

• Desserrer depuis l'intérieur la douille de réglage jusqu'à dégager le bras oscillant.
• Déposer le bras oscillant.

• Vérifier l'intérieur du groupe bras oscillant.
• Vérifier tous les composants, les douilles en téflon, les silentblocs, les boîtes à rouleaux, les entretoises.
• Remplacer les composants usés qui causent des bruits excessifs sur la suspension arrêtée.

Révision

• Supporter ajustement le bras oscillant dans un étau.
• Vérifier qu'il n'y ait pas de blocages de l'articulation de raccordement du bras oscillant côté moteur au bras oscillant côté cadre.
• Pour la vérification des produits sur le bras côte cadre, monter la fixation en utilisant le pivot de fixation du bras oscillant au cadre et deux anneaux adaptateurs de l'outil spécifique 020229Y. En option, utiliser deux rondelles de Ø intéieur pour pivots de 12 mm, Ø extérieur min. 30 mm et épaisseur min. 4 mm.
• Vérifier l'absence d'obstructions à la rotation.
• Vérifier le jeu axial du bras oscillant côté cadre.

Caractéristiques techniques jeu standard

0,40÷ 0,60mm

Liminaire admise après utilisation

1,5 mm

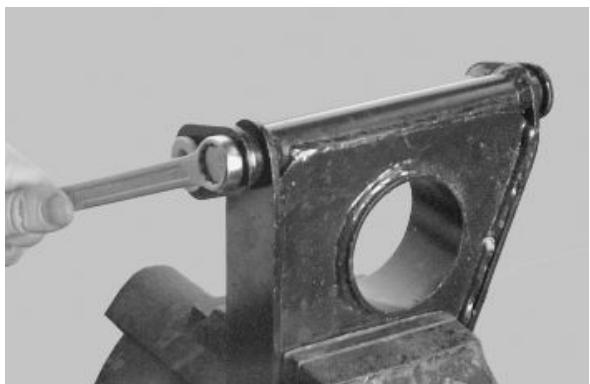

• Séparer le bras oscillant côté moteur du bras côté véhicule.
• Démonter les douilles en plastique et l'entretoise interne indiquées sur la photo.

• Déposer le pivot de raccordement bras oscillant du moteur - bras oscillant du cadre.

Les opérations suivantes sont décrites une seule fois mais restent valables pour les deux côtés du bras oscillant.

• Retirer l'entretoise intérieure.

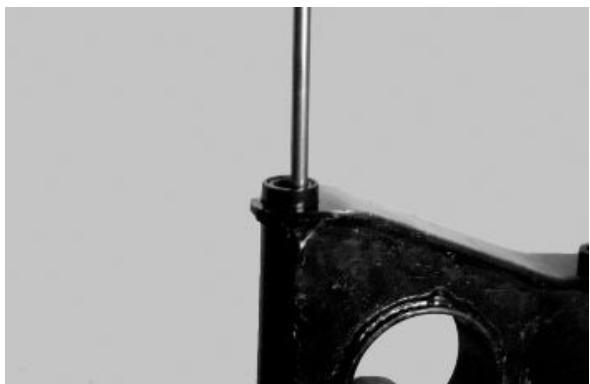

• Au moyen d'une goupille ajustée, déposer les cages à rouleaux comme indiqué sur la photo.

• À l'aide de l'outil spécifique, planter des nouvelles cages à rouleaux en faisant attention à positionner les roulements avec les bagues d'étanchéité tournées vers l'extérieur.

Équipement spécifique

020244Y Pointeau 0 15

Caractéristiques techniques

Longueur tube bras oscillant côté moteur :

L 140,5 ± 0,7 mm

Épaisseur de la douille en plastique du bras oscillant côté cadre :

3,5± 0,05mm

Longueur de l'entretoise interne du bras oscillant côté cadre :

L 182,5 ± 0,3 mm

Longueur tube bras oscillant côté cadre :

L 222,5 ± 0,2 mm

• Lubrifier avecGRAISSES CAGES à rouleaux et les douilles en plastique.
• Introduire les entrepôts
• Assembler les deux bras avec le boulon correspondant.
• Orienter le boulon comme indiqué sur la photo.
• Positionner le bras oscillant côté cadre avec la partie la plus saillante orientée côté transmission.

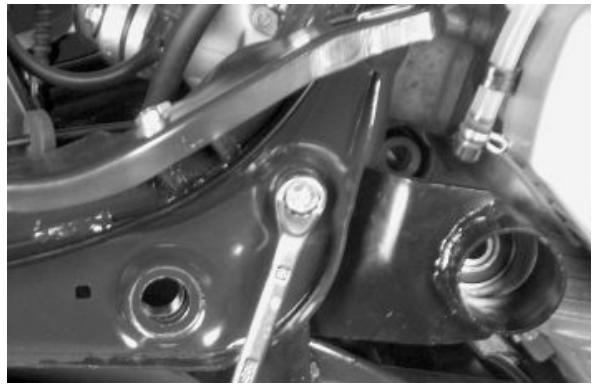

Produits conseillés

AGIP GREASE PV2 Graisse pour coussinets de direction, logements des pivots et bras oscillant :

Graisse au savon de lithium et oxyde de zinc NLGI

2; ISO-L-XBCIB2 doubras oscillant

• Vérifier que le silent bloc ne présente pas de ruptures ; dans le cas contraire, le replacer.

• Pour déposer la bride de support du silentbloc, dévisser la fixation du cadre.

Montage

Pour monter correctement le bras oscillant sur le véhicule, procéder comme suit :

1. Positionner la bride de support du silentbloc avec la pièce 3 pré-insérée et en vissant sans serrer la pièce 1.

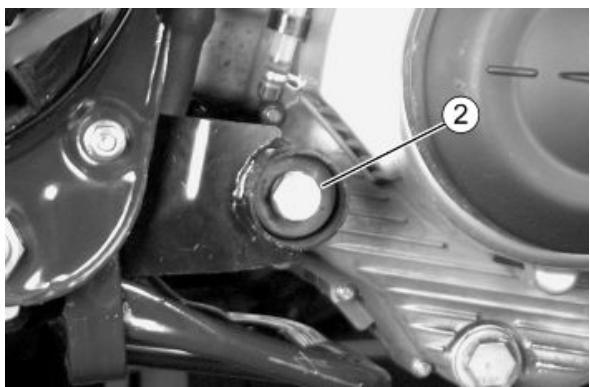

2. Positionner le bras oscillant en insérant la pièce 2.
3. Serrer la pièce 3 au couple prescrit.
4. Visser et serrer la pièce 4 au couple prescrit.

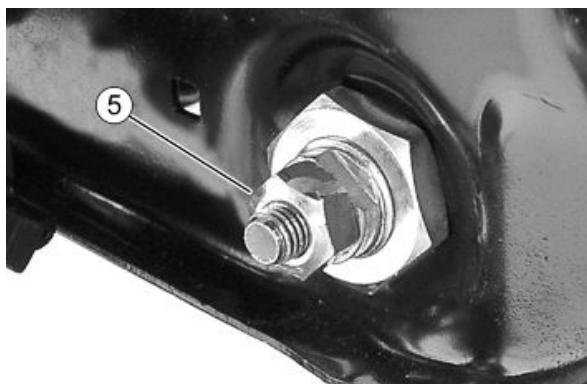

5. Visser et serrer la pièce 5 au couple prescrit.
6. Serrer la pièce 1 au couple prescrit.

Insérer le pivot bras oscillant - moteur et serrer au couple prescrit

MONTAGE DU BRAS OSCILLANT

Nom	Couples en Nm
Pièce 1	98÷118
Pièce 3	5÷7
Pièce 4	88,5÷108
Pièce 5	54÷60
Pivot du bras oscillant côté moteur / bras côté cadre	32,5÷40

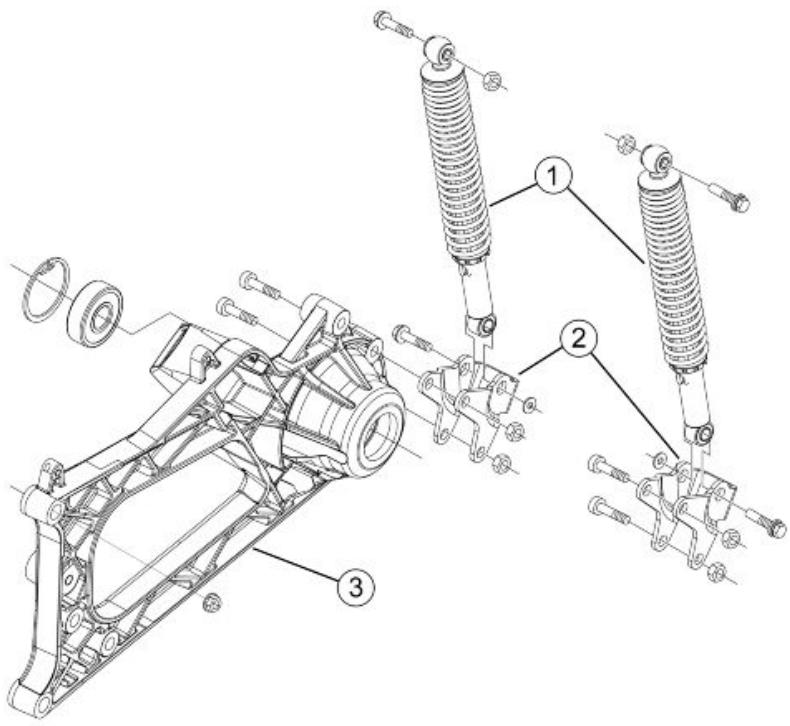

Dépose

Procéder de la manière suivante :

• positionner le véhicule sur la béquille centrale;
• soulever à peine le moteur au moyen d'un cric de façon à libérer les deux amortisseurs;
• déposer le silencieux d'échappement;
• dévisser la vis de fixation groupe ressort amortisseur du support fixé au moteur d'un côté, et de l'autre côté celui fixé au support du pot d'échappement;
• dévisser les deux écrous supérieurs (un de chaque côté) qui fixent le groupe de ressort des amortisseurs au cadre et déposer les amortisseurs.

Montage

Exécuter les opérations précédentes en sens inverse.

Couples de blocage (n*m)

Fixation inférieure de l'amortisseur 33÷ 41 Fixation supérieure de l'amortisseur 33÷ 41

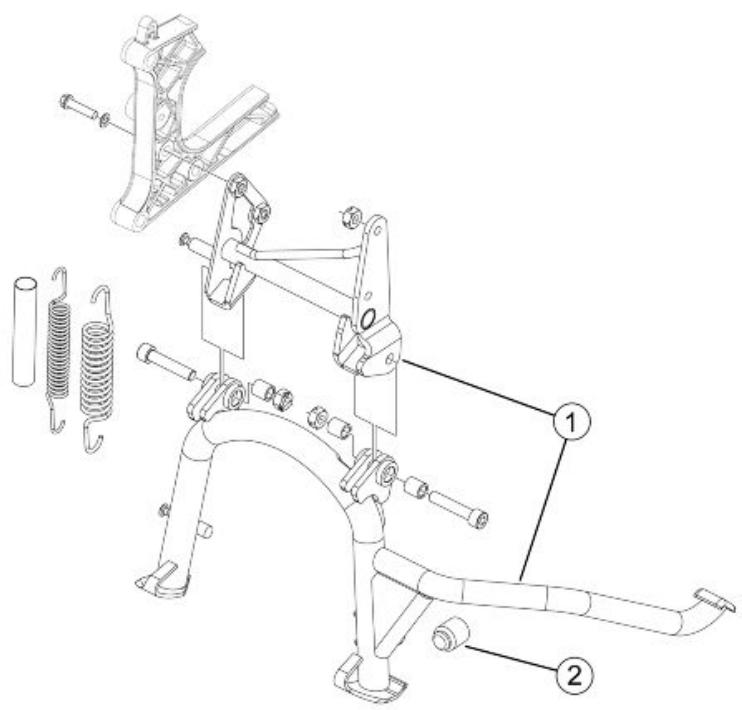

Béquille centrale

• Supporter correctement le véhicule au moyen d'un cric.

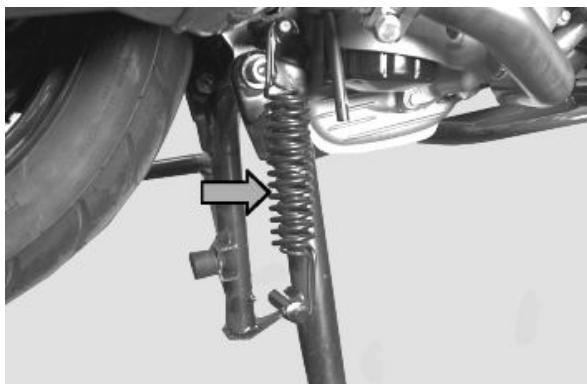

• Retirer les deux ressorts de retour de la béquille.

• En agissant des deux côtés, dévisser les deux pivots de raccordement à la plaque de support.

• Pour le montage, réaliser en sens inverse les opérations de démontage, en ayant soin de serrer au couple prescrit.

Couples de blocage (N.m)

Boulon de la béquille centrale 31 ÷ 39

INDEX des arguments

INSTALLATION FREINS

INS FRE

Cette section est consacrée à la description des composants du circuit de freinage.

1. Tuyau du frein avant
2. Pompe du frein arrêté 0 11 mm
3. Pompe du frein avant 12 mm
4. Tuyau du frein arrière (pompe du frein arrière-soupape arrière)
5. Soupape avant
6. Étrier du frein avant gauche Ø 30 mm
7. Tuyau de frein de la soupape avant (soupape avant-tuyau rigide)
8. Étrier du frein avant droit Ø 30 mm
9. Tuyau de frein (soupape avant-soupape arrête)
10. Tuyau frein avant-étrier droit (raccord-étrier de frein de la roue)
11. Tuyau frein avant-étrier gauche (raccord-étrier de frein de la roue)
12. Tuyau du frein arrière côté étrier 13. Bride de support de la pompe du frein intégral avec pédale 14. Fourche de la pédale
13. Tuyau de frein (pompe de frein à pédale-soupape arrêté) 16. Réservoir de liquide de frein 17. Raccord du tuyau de liquide de frein 18. Pompe du frein intégral 15,87 mm
14. Étrier du frein arrêté Ø 22 mm 20. Soupape arrière 14 mm

Installation du système de freinage

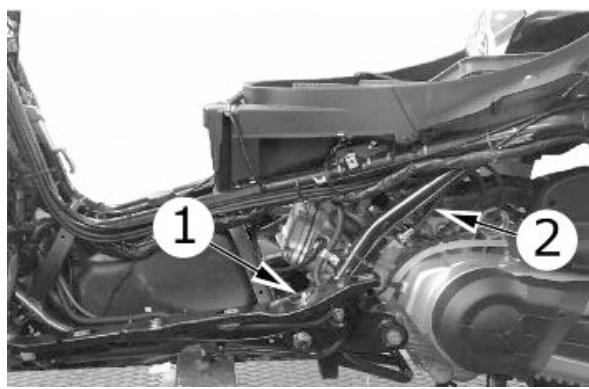

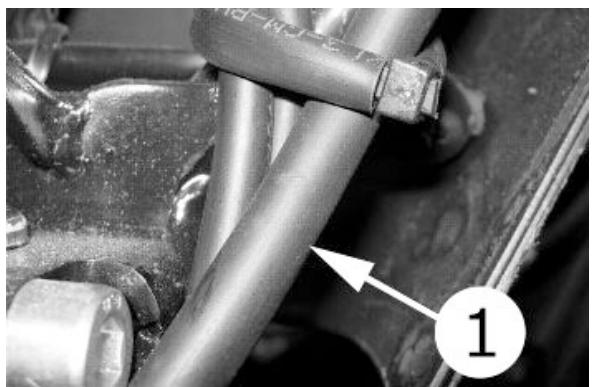

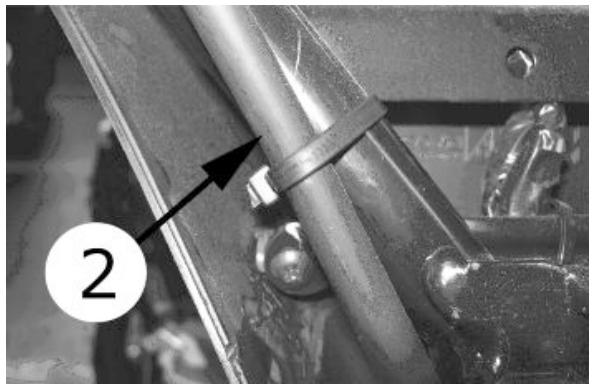

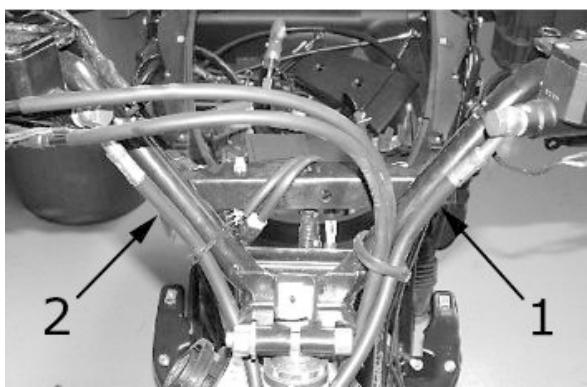

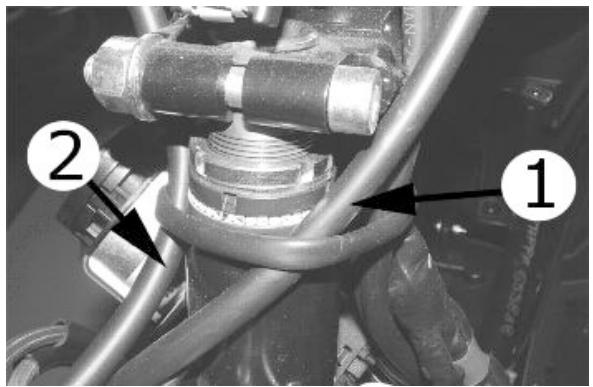

1. TUYAU POMPE GAUCHE-SOUPAPE ARRIÈRE
2. TUYAU POMPE DROITE-SOUPAPE AVANT

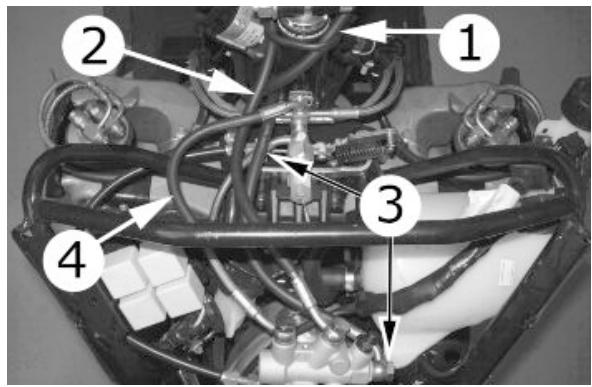

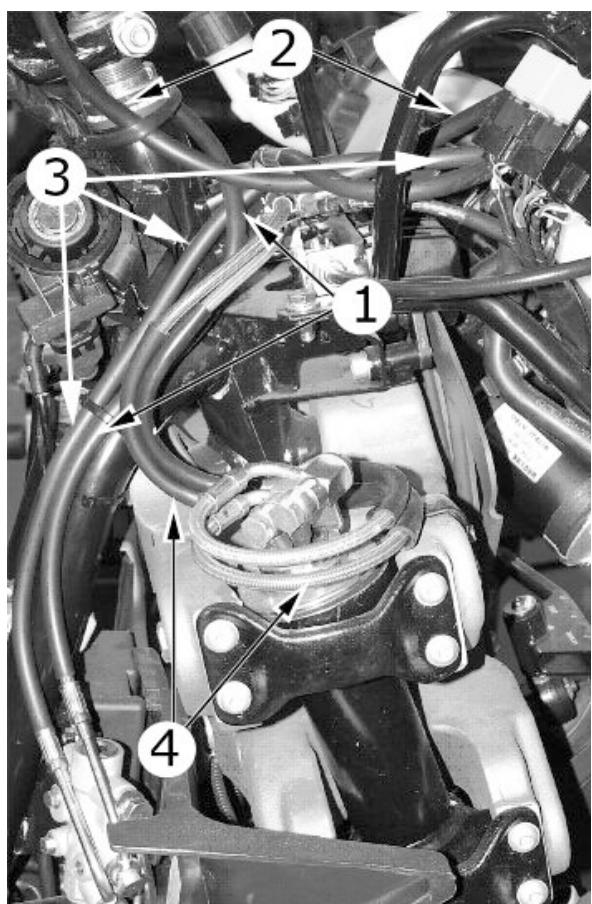

1. TUYAU POMPE GAUCHE-SOUPAPE ARRIÈRE
2. TUYAU POMPE DROITE-SOUPAPE AVANT
3. TUYAU SOUPAPE AVANT-SOUPAPE ARRIÈRE
4. TUYAU DU FREIN AVANT

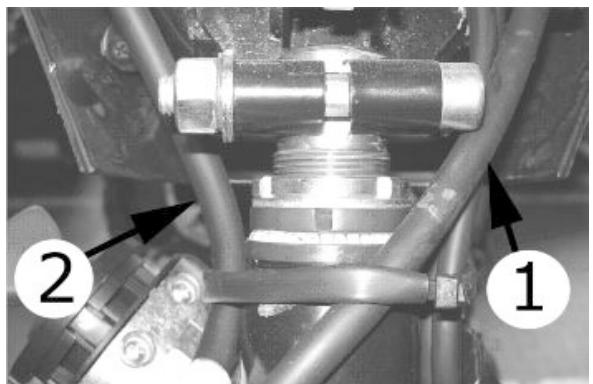

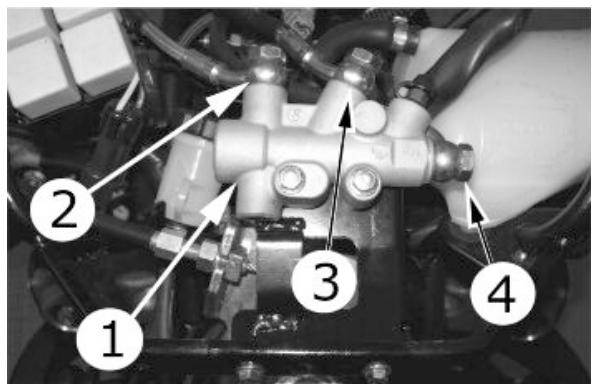

1. SOUPAPE DE RÉGLAGE DE LA PRESSION AVANT
2. TUYAU DU FREIN AVANT
3. TUYAU POMPE DROITE-SOUPAPE AVANT
4. TUYAU SOUPAPE AVANT-SOUPAPE ARRIÈRE
5. TUYAU POMPE GAUCHE-SOUPAPE ARRIÈRE
6. TUYAU POMPE DROITE-SOUPAPE AVANT

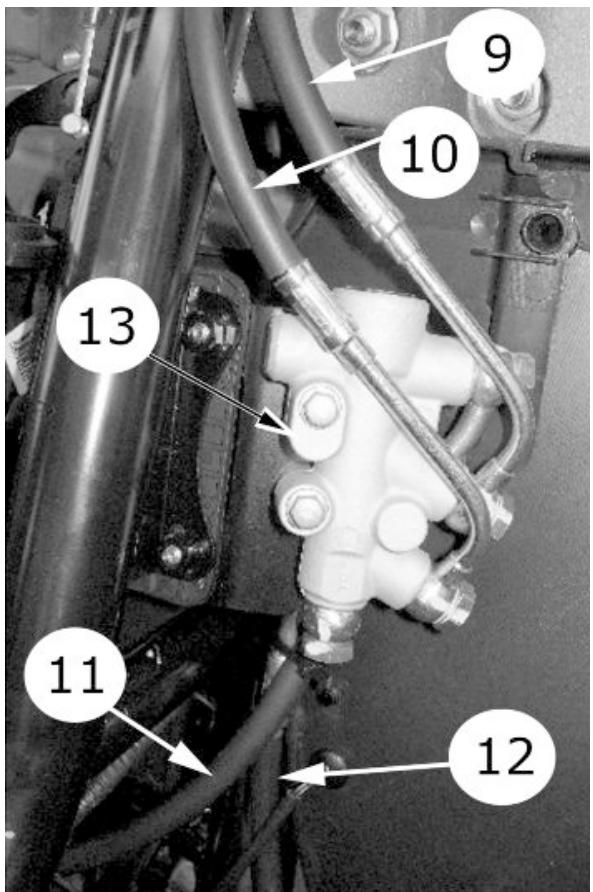

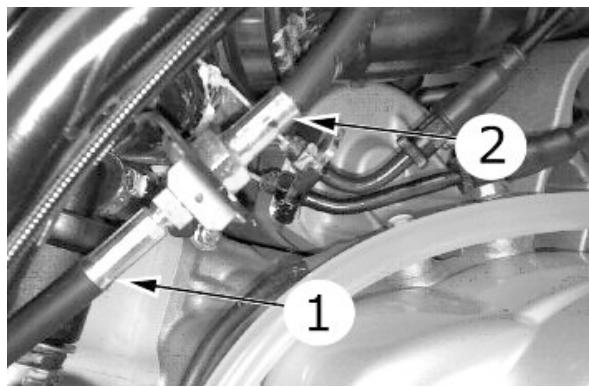

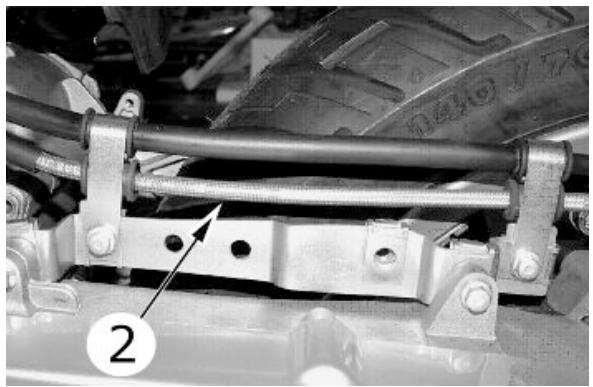

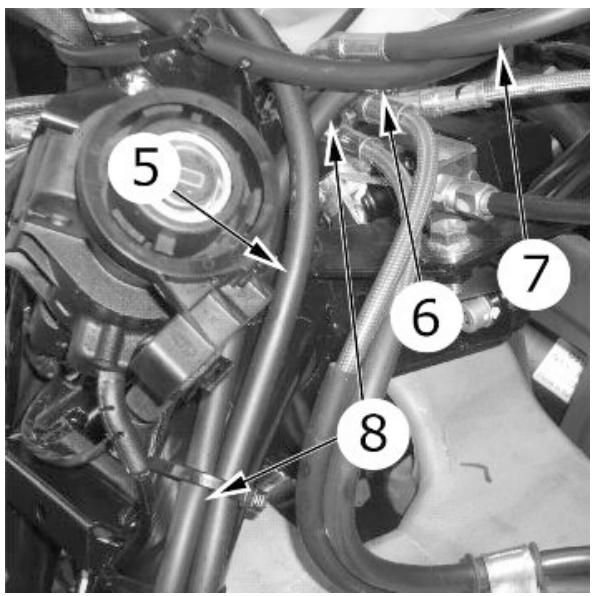

1. TUYAU DU FREIN AVANT
2. TUYAU SOUPAPE AVANT-SOUPAPE ARRIÈRE
3. TUYAU POMPE GAUCHE-SOUPAPE ARRIÈRE 10. TUYAU SOUPAPE AVANT-SOUPAPE ARRIÈRE 11. TUYAU DU FREIN ARRIÈRE 12. TUYAU POMPE DE LA PEDALE-SOUPAPE ARRIÈRE 13. SOUPAPE ARRIÈRE

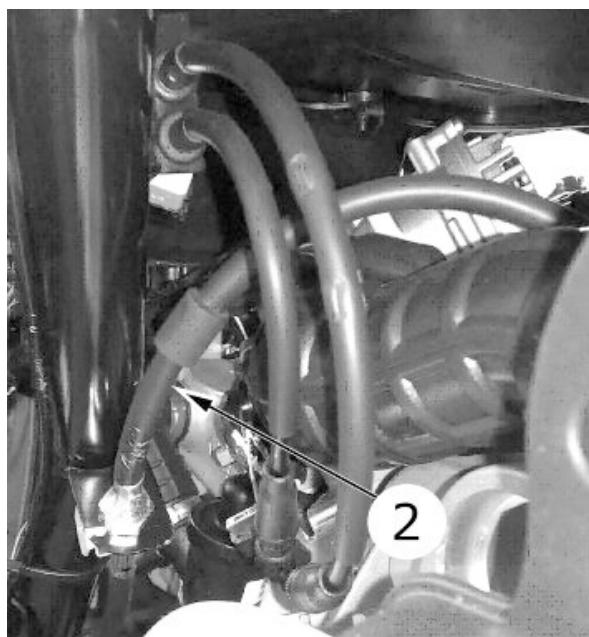

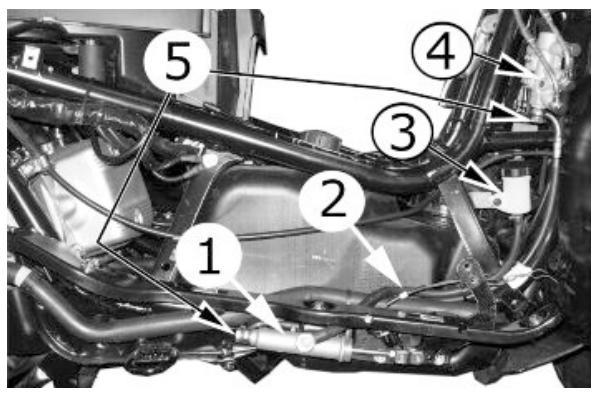

1. POMPE DU FREIN À PÉDALE
2. TUYAU DE RACCORD RELIANT LE RÉSERVOIR DE LIQUIDE DE FREIN À LA POMPE DU FREIN À PÉDALE
3. RÉSERVOIR DE LIQUIDE DE FREIN
4. SOUPAPE ARRIÈRE
5. TUYAU POMPE À PÉDALE-SOUPAPE ARRIÈRE
6. TUYAU DU FREIN ARRIÈRE - SOUPAPE ARRIÈRE
7. TUYAU DU FREIN ARRIÈRE

Dépose

• Retirer la roue arrière.
• Dévisser les vis de raccordement du filtre à air au carter de façon à permettre l'accès de la clé.

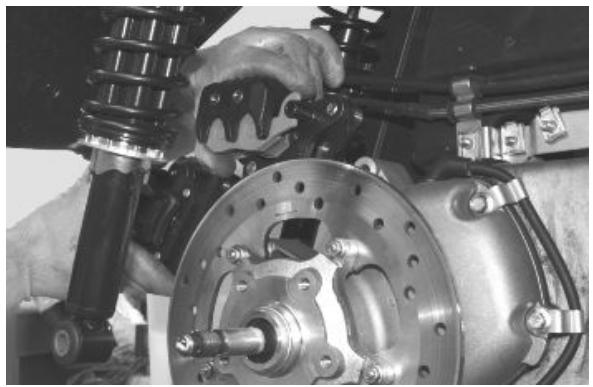

• Dévisser les deux vis de fixation et déposer l'étrier.

EN CAS DE REVISION OU REMPLACEMENT DE L'ETRIER DE FREIN, AVANT DE DEPOSER LES FIXATIONS DE L'ETRIER DE FREIN DE LA BRIDE DE SUPPORT, DESSERRER LA FIXATION DU RACCORD D'HUILE APRES AVOIR VIDE L'INSTALLATION DU CIRCUIT EN QUESTION.

Montage

• Pour le montage de l'étrier du frein arrêté, réaliser en sens inverse les opérations de démontage en ayant soin de serrer les vis au couple prescrit.

Couples de blocage (N.m)

Vis de serrage de l'étrier au support 20 ÷ 25

Dépose

Les opérations décrites se réfèrent à un seul étrier mais restent valables pour les deux.

• Retirer la roue.

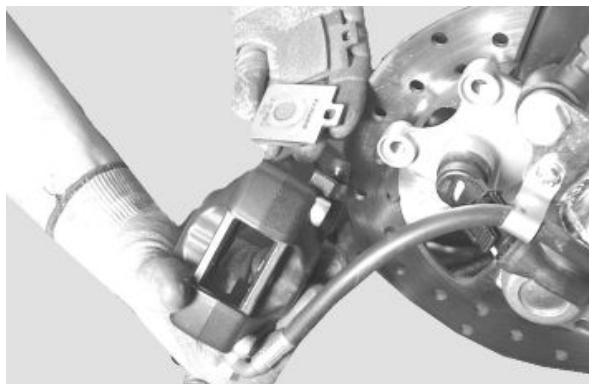

• Dévisser les deux vis de fixation à la plaque et déposer l'étrier.

Montage

• Pour le montage de l'étrier du frein avant, réaliser en sens inverse les opérations de démontage en ayant soin de serrer les vis au couple prescrit.

Couples de blocage (N*m)

Vis de serrage de l'étrier au support 20 ÷ 25

Dépose

• Retirer la roue arrière.
• Libérer les écrous de fixation des rondelles de sécurité.
• Dévisser les deux vis de fixation de la plaque de support de l'étrier au cadre.

• Déposer la bride de support des étriers.

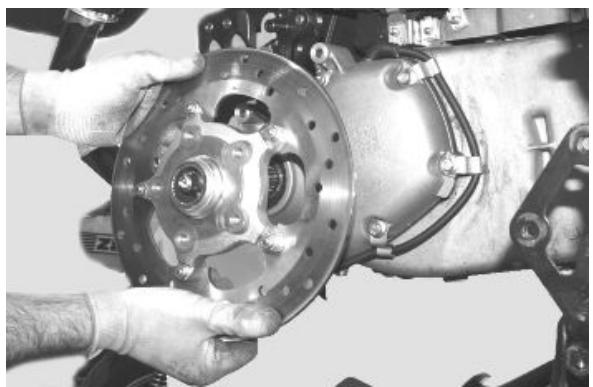

• Déposer le disque de frein

Montage

• Pour le montage du disque du frein arrêté, réaliser en sens inverse les opérations de montage en ayant soin de serrer les vis au couple prescrit, en utilisant le frein-filet.

Produits conseillés

Loctite 243 Frein-filet moyen

Frein-filet moyen Loctite 243

Couples de blocage (N·m)

Vis du disque de frein 8 ÷ 10

Contrôle du disque

Le contrôle du disque est important; celui-ci doit être parfaitement nettoyé, sans rouille, huile, graisse ou autre saleté et ne doit pas présenter de rayures profondes.

Caractéristiques techniques

Épaisseur du disque arrêté neuf

5 mm

Epaisseur du disque de frein à la limite d'usure (arrière)

3,5 mm

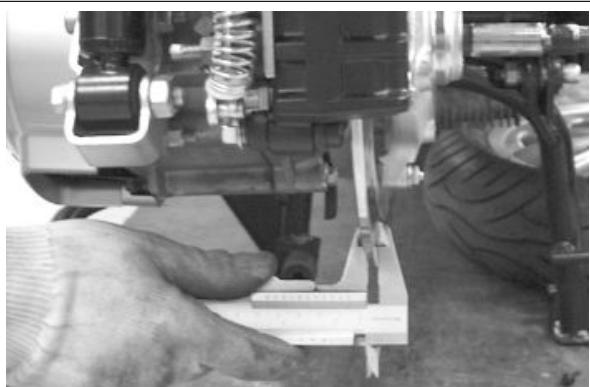

• Démonter la roue et contrôler au moyen de l'outil approprié que l'écart axial de la surface freinante entre dans les paramètres prescrits.
• Dans le cas contraire, remplacer le disque et refaire le test.

POUR LE MONTAGE, NETTOYER PARFAITEMENT LE DISQUE ET SON LOGEMENT SUR LE MOYEU.

Caractéristiques techniques

Épaisseur axiale max.

0,1 mm

Dépose

Les opérations décrites se réfèrent à un seul disque mais restent valables pour les deux.

• Retirer la roue.
• Retirer l'étrier de frein.
• Déposer la goupille et enlever le cache.

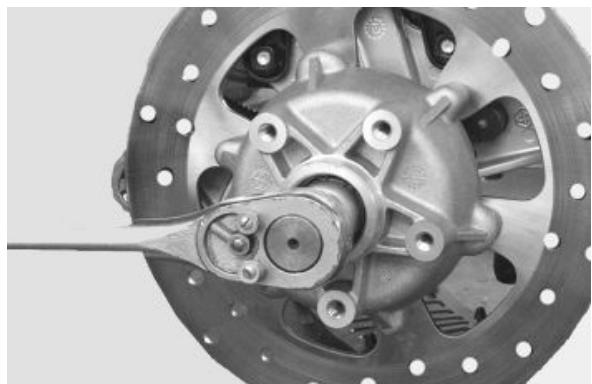

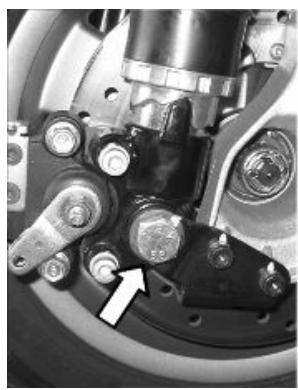

• Dévisser l'écrou de fixation.

• Déposer le moyeu de roue.

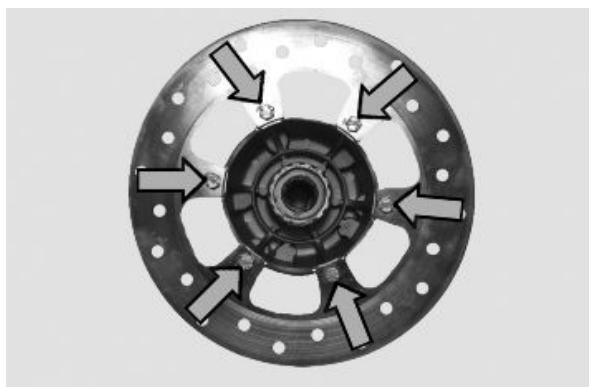

• Dévisser les six boulons de fixation du disque au moyeu de roue.
• Déposer le disque.

Montage

• Pour le montage du disque du frein avant, réaliser en sens inverse les opérations de montage en ayant soin de serrer les vis au couple prescrit, en utilisant du frein-filet.

Produits conseillés

Loctite 243 Frein-filet moyen

Frein-filet moyen Loctite 243

Couples de blocage (N·m)

Vis du disque de frein 8 ÷ 10

Contrôle du disque

Le contrôle du disque est important; celui-ci doit être parfaitement nettoyé, sans rouille, huile, graisse ou d'autre saleté et ne doit pas présenter de rayures profondes.

Caractéristiques techniques

Épaisseur du disque avant neuve

4,0 mm

Épaisseur du disque à la limite d'usure (avant)

3,5 mm

• Démonter la roue et contrôler au moyen de l'outil approprié que l'écart axial de la surface freinante entre dans les paramètres prescrits.
• Dans le cas contraire, remplacer le disque et refaire le test.

POUR LE MONTAGE, NETTOYER PARFAITEMENT LE DISQUE ET SON LOGEMENT SUR LE MOYEU.

Caractéristiques techniques

Épaisseur axiale max.

0,1 mm

Dépose

• Retirer l'étrier de frein.

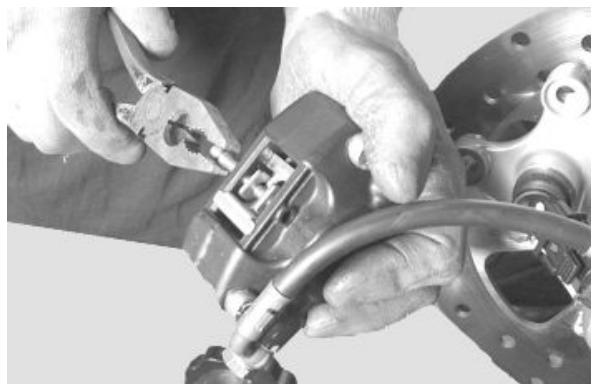

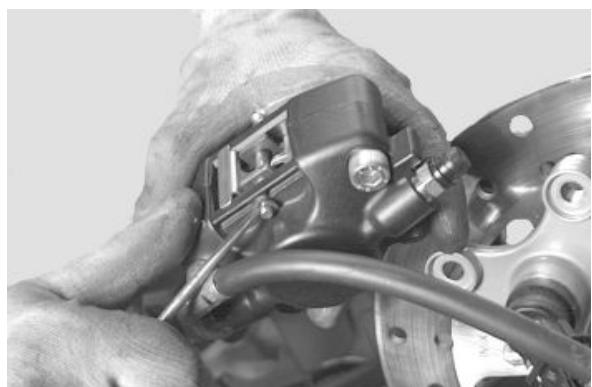

• Déposer la bague Benzinger d'arrêt du pivot des plaquettes.

• Extraire le pivot en faisant attention à recaper le ressort de retenue des plaquettes.

• Retirer les plaquettes.

1,5 mm

Montage

• Réaliser en sens inverse les opérations de démontage, en vérifier le bon état de la bague Benzing d'arrêt du pivot des plaquettes.

Dépose

Procéder de la manière suivante :

• Déposer l'étrier du frein arrière.

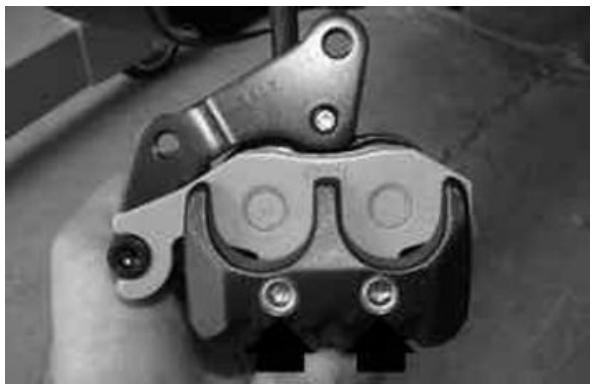

• Dévisser les deux pivots qui bloquent les plaquettes.
• Déposer les plaquettes en faisant attention au ressort de retenue des plaquettes.
• Vérifier l'épaisseur des plaquettes.

Si l'épaisseur est inférieure à la valeur minimum, les remplacer par des plaquettes neuves.

Caractéristiques techniques

Valeur minimale

1,5 mm

Montage

• Pour le montage des plaquettes du frein arrêté, réaliser en sens inverse les opérations de démontage en ayant soin de serrer les vis au couple prescrit.

Couples de blocage (n^*m)

Vis de serrage du pivot de fixation des plaquettes 20 ÷ 25 Nm

Arrière - intégrale

Procéder de la manière suivante :

• Positionner le véhicule sur un terrain plat et sur la béquille.
• Dévisser les deux vis indiquées sur la figure et ouvrir le réservoir de liquide du frein avant.

• À travers la vis de purge de l'étrier de frein, vider l'installation en appliquant un tube de diamètre ajusté.
• Récupérer le liquide usé dans un récipient.

• Pomper sur le levier de frein jusqu'au complet écoulement du liquide.
• Fermer la soupape de purge.
• Remplir jusqu'au niveau maximum le réservoir de l'installation avec le liquide prescrit.
• Appliquer au raccord de purge le tube de l'outil spécifique.
• Agir avec l'outil sur la purge et en même temps ravitailler constamment le réservoir d'huile pour éviter d'aspirer de l'air jusqu'à ce que l'air ne s'échappe plus de la purge. L'opération est terminée au moment où seule l'huile s'écoule par la vis de purge.
• Resserrer la vis de purge au couple prescrit.
• Fermer le réservoir de la pompe de frein.

SI, AU COURS DE L'OPÉRATION DE PURGE, DE L'AIR CONTINUE À SORTIR, EXAMINER TOUS LES RACCORDS. SI CES DERNIERS NE PRÉSENTENT PAS D'ANOMALIES, RECHERCHER L'ENTREE D'AIR DANS LES DIFFÉRENTS JOINTS D'ÉTANCHÉITE DE LA POMPE ET DANS LES PISTONS DE L'ETRIER. DURANT L'EXÉCUTION DE CETTE OPÉRATION, L'HUILLE PEUT SUI- NTER DE LA VIS DE PURGE SUR L'ETRIER ET SUR LE DISQUE. DANS UN TEL CAS ESSUYER SOIGNEUSEMENT L'ETRIER ET DÉGRAISSE RÉS DES DISQUE.

Équipement spécifique

020329Y Pompe à vide type Mity-Vac

Couples de blocage (N·m)

Vis de purge du liquide 12 ÷ 16

N. B.

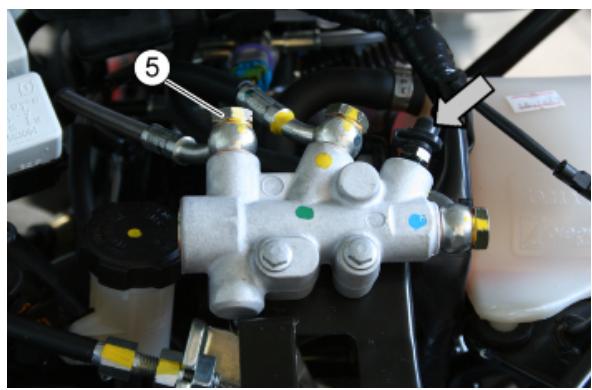

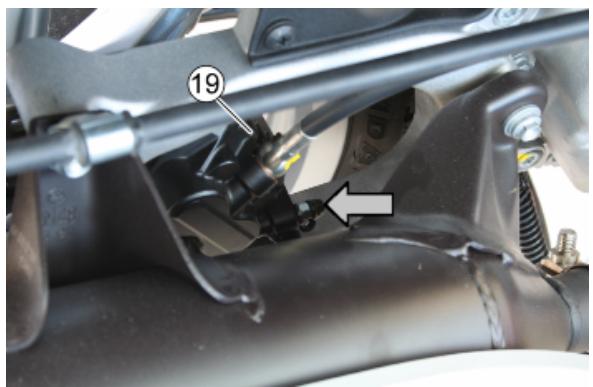

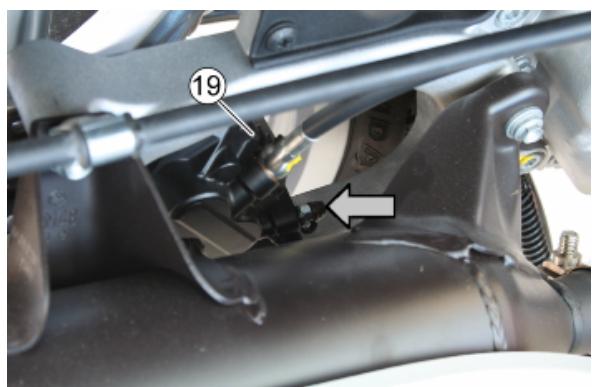

Pour éviter que l'air contenu dans le système soit pompé d'un TUYAU à l'autre, réaliser la PURGE en respectant la procédure suivante :

• Retirer le couvercle de la cuve du frein arrière « 2 ».
• En vérifier la présence constante du liquide de frein à l'intérieur de la cuve, actionner le levier de frein et maintenir le système sous pression.

• Brancher un tuyau transparent à la soupape de purge de l'étrier du frein arrêté « 19 », puis dévisser la soupape jusqu'à ce qu'il commence à sortir du liquide de frein.
• Refermer la soupape et remettre le système sous pression, réaliser cette opération jusqu'à ce qu'il ne sorte du tube que du liquide de frein sans bulles d'air.
• Rétablit le niveau dans la cuve avec du liquide de frein du type conseillé, et remonter le couvercle de frein.

• Retirer le couvercle de la cuve du frein avant « 3 ».
• En vérifier la présence constante du liquide de frein à l'intérieur de la cuve, actionner le levier de frein et maintenir le système sous pression.

• Déposer la protection supérieure du tablier avant.
• Brancher un tuyau transparent à la soupape de purge de la soupape avant « 5 », puis dévisser la soupape de purge jusqu'à ce qu'il commence à sortir du liquide de frein.
• Refermer la soupape et remettre le système sous pression, réaliser cette opération jusqu'à ce qu'il ne sorte du tube que du liquide de frein sans bulles d'air.
• Rétablit le niveau dans la cuve avec du liquide de frein du type conseillé, et remonte la protection supérieure du frein avant.

• Retirer la trappe de visite et, tout en vérifiant la présence constante du liquide de frein à l'intérieur du réservoir, actionner le frein intégral « 14 » et maintenir le système sous pression.
• Rétablir le niveau dans la cuve avec du liquide de frein du type conseillé, et remonter la trappe de visite.

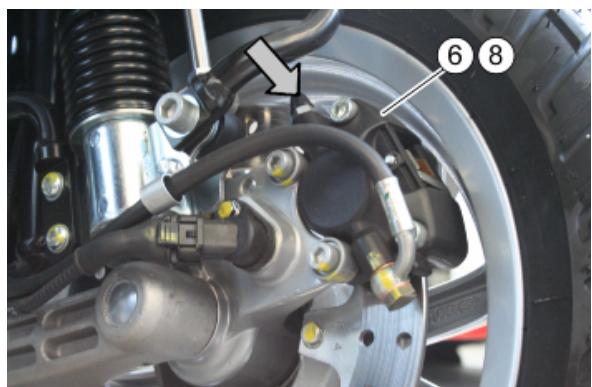

• Brancher un tuyau transparent à la soupape de purge de l'étrier du frein avant « 6 », puis dévisser la soupape jusqu'à ce qu'il commence à sortir du liquide de frein.
• Refermer la soupape et remettre le système sous pression, réaliser cette opération jusqu'à ce qu'il ne sorte du tube que du liquide de frein sans bulles d'air.
• Répéter l'opération pour l'étrier avant « 8 »
• Brancher un tuyau transparent à la soupape de purge de l'étrier du frein arrêté « 19 », puis dévisser la soupape jusqu'à ce qu'il commence à sortir du liquide de frein.
• Refermer la soupape et remettre le système sous pression, réaliser cette opération jusqu'à ce qu'il ne sorte du tube que du liquide de frein sans bulles d'air.

Produits conseillés

AGIP BRAKE 4 Liquide de frein

Fluide synthétique FMVSS DOT 4

Avant

• Les opérations sont décrites pour un seul étrier, mais restent valables et doivent être réalisées sur les deux.
• Déposer le capuchon en caoutchouc de la vis de purge.

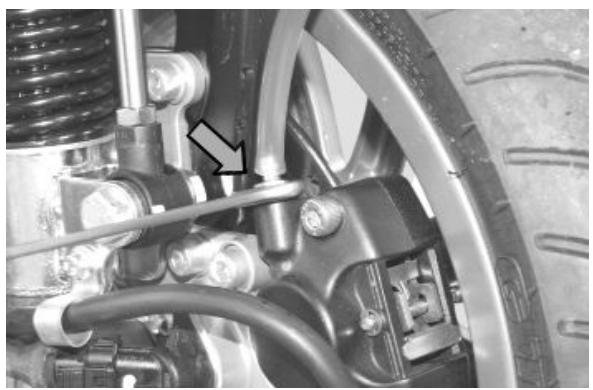

• Insérer un tuyau en caoutchouc dans la vis de purge pour permettre de récapiter le liquide de frein.

• En actionnant le levier du frein droit, charger et mettre sous pression le système.
• En maintenant actionné le levier droit, desserrer la vis de purgege pour autoriser la sortie de l'air présent dans le système. Serrer ensuite la vis de purgege.
• Répéter l'opération jusqu'à ce qu'il ne soit que du liquide de frein par le tuyau en caoutchouc.
• Retirer le tuyau de recapture de liquide et remonter le capuchon en caoutchouc sur la vis de purge.
• Rétablir le niveau du liquide de frein dans la cuve.

PENDANT LES OPÉRATIONS DE PURGE, ÉVITER QUE LE LIQUIDE DE FREIN ENTRE EN CONTACT AVEC LA CARROSSEIRE POUR ÉVITER TOUT ENDOMMAGEMENT. EN OUTRE, PEN-DANT LA PURGE DES ÉTRIERS DE FREIN, ÉVITER QUE LE LIQUIDE ENTRE EN CONTACT AVEC LES DISQUES OU AVEC LES PLAQUETTES DE FREIN. LE NON-RESPECT DE CETTE RÉGLE COMPROMET LE FONCTIONNEMENT ET L'EFFICACITÉ DU SYSTème DE FREINAGE.

En cas de nécessité, il est également possible d'exécuter la purge au moyen de la pompe à dépression spécifique.

Equipement spécifique

020329Y Pompe à vide type Mity-Vac

Couples de blocage (N*m)

Vis de purge du liquide 8 ÷ 12

Tuyaux de frein

Dévisser la vis du répartiteur de freinage.

Débrancher le tuyau de frein en agissant sur les deux colliers métalliques montrés sur la figure.

Déposer le raccord du tuyau de liquide de frein du tuyau rigide placé à l'intérieur du bras de suspension avant, puis desserrer l'écrou de fixation du raccord hydraulique du blocage de la suspension, de manière à permettre au tuyau de frein de se dégager.

Démonter le tablier avant.

Démonter la roue avant et le garde-boue.

Débrancher le tuyau de frein de l'étrier et vidanger le liquide de frein.

Retirer les colliers en plastique et en métal.

Dévisser le tuyau de la pompe de frein comme montré sur la figure.

Frein de stationnement

Déposer la roue arrière.

Desserrer le régulateur de la transmission et décrocher le câble de l'étrier.

Retirer les deux vis de fixation de l'étrier mécanique et retirer l'étrier. Pour les opérations relatives à la vérification des composants de l'étrier, se référer au chapitre relatif à l'étrier roll lock. Au remontage, serrer au couple prescrit.

Couples de blocage (n^*m)

Vis de serrage de l'étrier au support 20 ÷ 25

Après avoir retiré le contre-tablier, déposer le câble d'activation du dispositif de sécurité en le dégageant de son logement.

Déposer les 4 vis indiquées sur la figure.

Au remontage, prêter attention à l'insertion correcte du barillet du câble métallique dans le logement « A », comme montré sur l'agrandissement de la photo.

Débrancher la connexion électrique du bouton lumineux d'activation du frein de stationnement.

Dégager le câble du frein de stationnement du levier en agissant sur la vis de réglage indiquée sur la photo.

INDEX des arguments

INSTALLATION DE REFROIDISSEMENT

INS REF

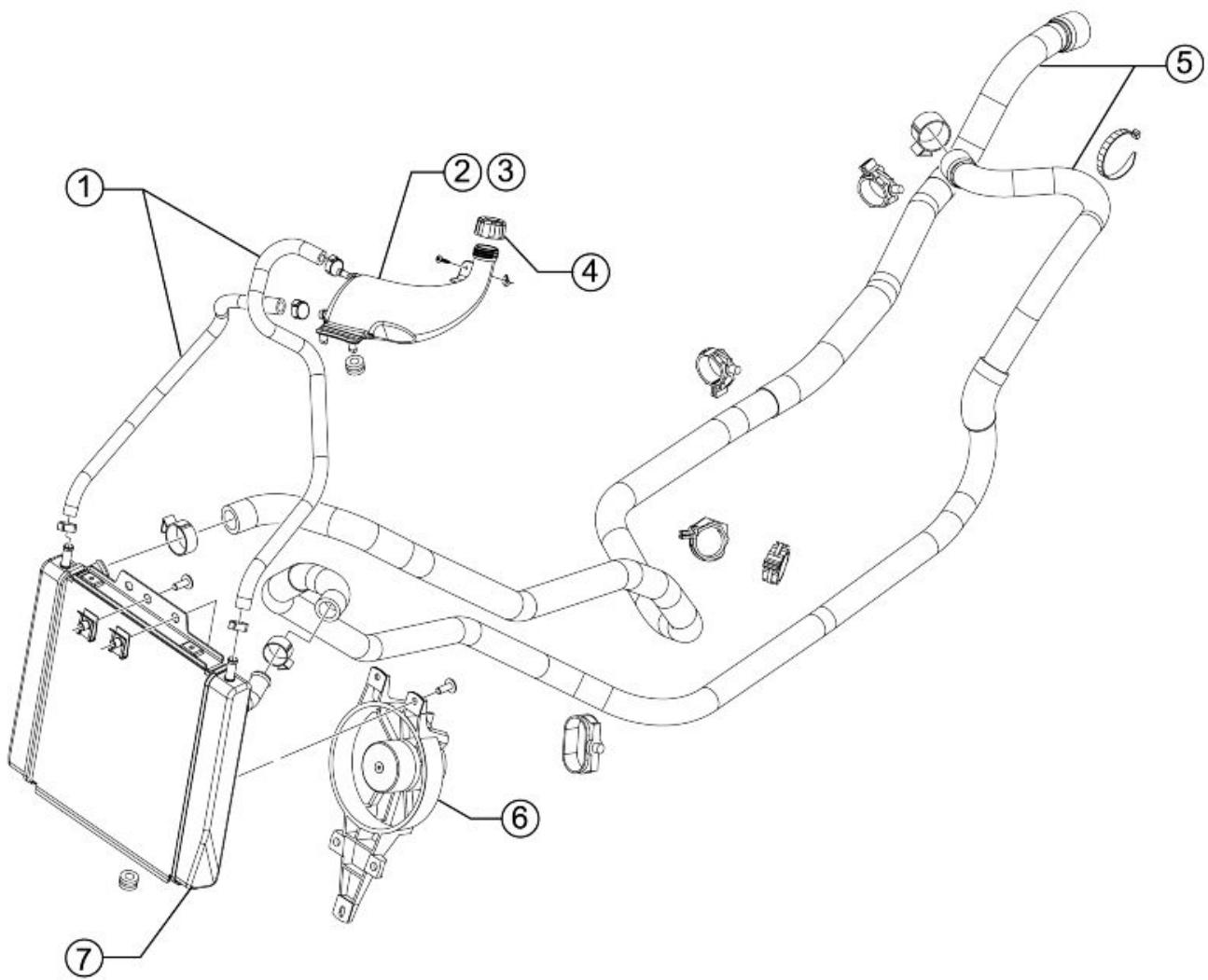

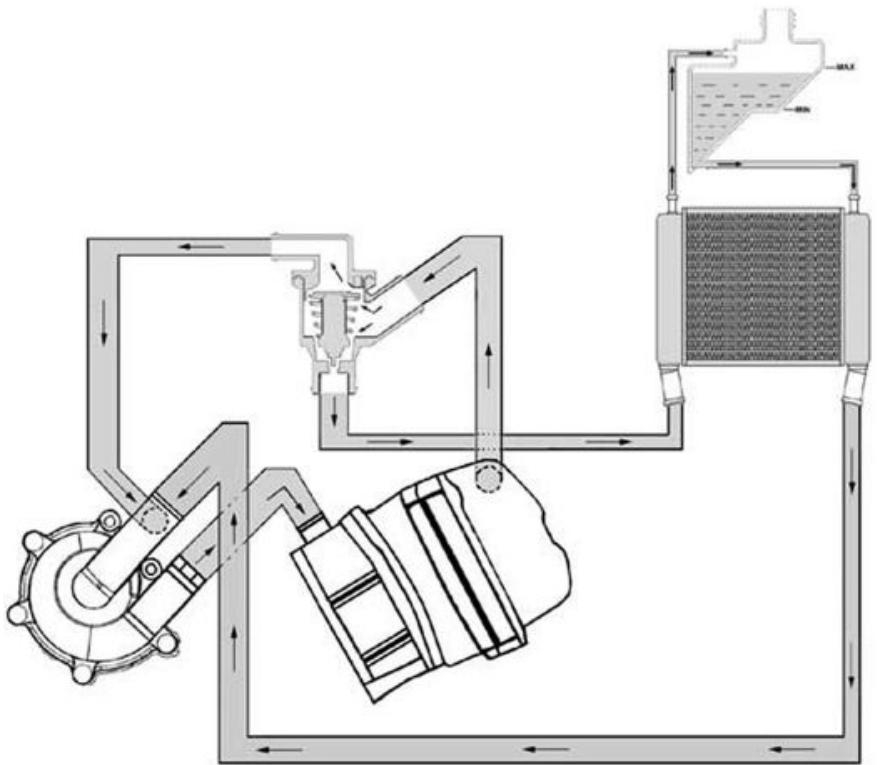

Schéma du circuit

Le système de refroidissement est un système du type à circulation forcée avec purge continue et pressurisation dans l'air.

La circulation a lieu à travers d'une pompe centrifuge entraînée par le contre-arbre.

La pompe envoie le liquide de refroidissement au groupe thermique.

En sortie, du côté de la culasse, est relié le support du thermostat du type à 2 voies, une reliée à la pompe, l'autre au radiateur (du type à circulation horizontale).

La sortie du radiateur est reliée directement à la pompe.

Le vase d'expansion est relié en parallèle avec le radiateur.

Le boitier chaud du radiateur est relié à la partie supérieure du vase d'expansion (dans l'air).

Le boîtier froid du radiateur est relié à la partie inférieure du vase d'expansion (dans le liquide).

Lorsque le moteur est froid, la sortie vers le radiateur du thermostat est fermée, même s’il reste un petit flux destiné à la désaération et obtenu avec un trou dans le plateau de fermeture.

Dans ce cas, la circulation interne au groupe thermique est active pour garantir un chauffage uniforme.

Une fois que la température de service est atteinte, la circulation principale sur le radiateur et sur le vase d'expansion s'active.

Avec les petites ouvertures du thermostat, il y a une superposition des flux (recirculation et principal).

Quand la température est plus élevée, au moyen du thermostat, on exclut la recirculation pour donner priorité à la circulation principale.

Dans ce cas, le flux est constant également dans le vase d'expansion, c'est-à-dire qu'il garantit la fonction d'auto-purge continue.

Pour la purge du système lors de la phase de remplissage du circuit, un raccord spécifique dans la partie plus élevée de la culasse est prévu (voir normes de remplissage).

Pour garantir le refroidissement en cas de ventilation dynamique insuffisante, un électroventilateur commandé par le système d'injection est prévu.

DONNEES CARACTERISTIQUES

Capacité du système de refroidissement	Description/valeur
Liquide prescrit	1,8 l
Pression d'étanchéité	Mélange à 50 % d'eau et liquide pour circuits scellés
	Bouchon régle à 0,9 bar

THERMOSTAT

Caracteristique	Description/valeur
Type	À cire avec inverseur.
Début d'ouverture	82 ± 2 °C

ÉLECTROVENTILATION

Caracteristique	Description/valeur
Type	À piston
Début de l'électroventilation	107 °C
Fin de l'électroventilation	103 °C

POMPEÀ EAU

Caracteristique	Description/valeur
Type	Centrifuge.
Commande	Coaxiale au contre-arbre

RADIATEUR

Caracteristique	Description/valeur
Type	En-aluminium à circulation horizontalie

VASE D'EXPANSION

Caracteristique	Description/valeur
Réglage	Automatiquement purgé, en parallèle au radiateur

Contrôle électroventilateur

• Brancher le testeur de diagnostic de l'injection et sélectionner le menu sur la fonction « ERREURS ».
• Vérifier la présence d'anomalies du circuit de commande de l'électroventilateur (voir le chapitre « Injection »)

Equipement spécifique

020680Y Instrument de diagnostic

• Sélectionner le menu sur la fonction « DIAGNOSTICS ACTIFS » et commander la simulation de fonctionnement de l'électroventilateur (voir le chapitre « Injection »).
• Si l'électroventilateur est juste efficace, vérifier la température du début et de la fin de la ventilation.

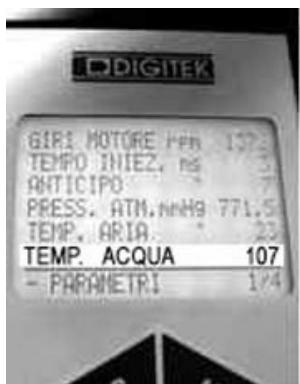

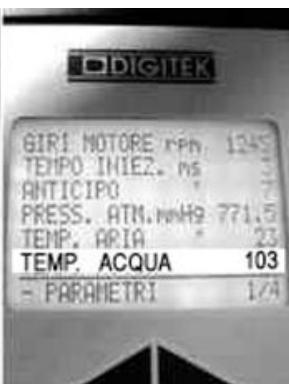

• Sélectionner le menu sur la fonction « PARAMÈTRES », en visualisant la température du liquide de refroidissement.

Activation de l'électroventilateur : 107 °C

Désactivation de l'électroventilateur : 103 °C

• Si des valeurs non conformes sont relevées, remplacer la centrale d'injection (voir le chapitre « Injection »).
• Dans le cas où l'indication de température de l'instrument analogue s'approcherait de la zone rouge, mais que la signalisation en degrés du testeur de diagnostic se trouve en dessous de la température d'électroventilation, vérifier le capteur de température sur la culasse et le circuit d'injection correspondant (voir le chapitre « Injection »).

LA TEMPERATURE D'ÉLECTROVENTILATION À 107 °C EST GÉRABLE UNIQUEMENT AVEC UN SYSTEME RAVITAILLÉ AVEC UN MÉLANGE À 50 %% ET PRESSURISÉ À 0,9 BAR.

ÉVITER LE FONCTIONNEMENT DU MOTEUR SANS PRESSURISATION DANS LA MESURE OU ON COURE LE RISQUE DE PORTER À ÉBULLITION LE MOTEUR AVANT MÊME D'AVOIR ACTIVÉ L'ÉLECTROVENTILATION.

SI ON RELÉVE DES AUGMENTATIONS DU TEMPS D'ÉLECTROVENTILATION, VÉRIFIER LA TEMPERATURE D'OUVERTURE DU THERMOSTAT ET L'EXACTITUDE DE LA DENSITÉ DU LIQUIDE DE REFROIDISSEMENT. LA DENSITÉ OPTIMALE S'OBTIENT AVEC UN MÉLANGE D'EAU ET DE LIQUIDE POUR CIRCUIT DE REFROIDISSEMENT À 50 %.

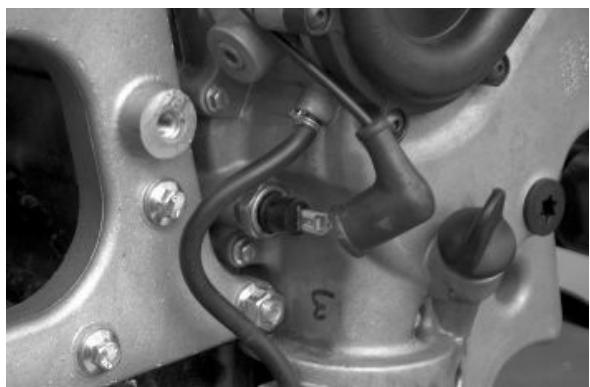

Contrôle d'étanchéité système

• Vérifier la bonne étanchéité du circuit quand ce dernier est en pression et en température.
• Pour un contrôle plus complet, attendre que le système se refroidisse car de petites fuites pourraient être invisibles à cause de phénomènes d'évaporation.
• La pompe à eau prévoit un trou de drainage pour d'éventuelles fuites du côté de l'étanchéité mécanique du circuit de refroidissement ou bien du pare-huile d'étanchéité de l'arbre.
• Si des fuites de liquide de refroidissement ou d'huile sont relevées, remplacer la pompe (voir le chapitre « Couvercle volant »).

N. B.

LORS DES RÉPARATIONS CONCERNANT LE SYSTÈME DE REFROIDISSEMENT, NE PAS UTILISER DE GRAISSES NI D'HUILES. LE NON-RESPECT DE CETTE RÈGLE PROVOQUE DES DÉFORMATIONS PERMANENTES DES JOINTS D'ÉTANCHÉITÉ.

Normes de remplissage de l'installation

• Préparer le mélange d'eau et de liquide de refroidissement à 50 %.
• Remplir le système jusqu'à atteindre un niveau compris entre les niveaux MIN et MAX indiqués dans la goulotte de replissage du vase d'expansion.
• Ne pas fermer le vase d'expansion avec le bouchon.

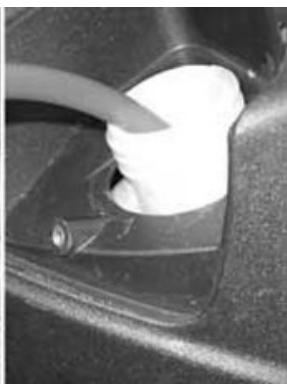

• A l'aide d'un tube transparent et flexible, relier le raccord de purgege à la goulotte de replissage du vase d'expansion.
• Desserrer la vis de purgege et démarrer le moteur.

• La maintenir ouverte jusqu'à la sortie complète de l'air.
• Refermer la vis de purge.
• Eteindre le moteur.
• Rétablit le niveau dans le vase d'expansion et visser le bouchon.
• Démarrer le moteur et le faire chauffer jusqu'à atteindre la température d'électroventilation.
• Arrêtez le moteur.
• Rétablir le niveau quand le moteur est froid.

Attention

L'ÉLECTROVENTILATION EST COMMANDÉE À TRAVERS LA TEMPERATURE MESURÉE SUR LA CULASSE.

L'ACTIVATION DU VENTILATEUR NE POT ETRE CONSIDERÉE INDICE DE PURGE TERMINÉE. LA PURGE EST EFFECTUÉE LORSQUE L'ON RELÈVE UNE HAUSSE DE LA TEMPERATURE DU VASE D'EXPANSION.

Pompe à eau

En cas de bruit ou de fuites de liquide par le trou de drainage de la pompe à eau, il est nécessaire de remplacer le couvercle volant et la pompe à eau, comme décrit au chapitre « Couvercle volant ».

Réaliser les opérations préliminaires décrites ci-après :

Positionner le véhicule sur la béquille centrale et sur un terrain plat. - Retirer les composants de la carrosserie en opérant comme décrit au chapitre « Carrosserie ». - Retirer le pot d'échappement, de manière à pouvoir accéder au couvercle volant, en opérant comme décrit au chapitre « Moteur du véhicule ». - Vidanger le système de refroidissement, en enlevant les manchons placés sur le couvercle de la pompe à eau et le bouchon de remplissage placé sur le vase d'expansion.

Exécuter CETTE opération lorsque le moteur est FROID.

Extraire le couvercle pompe à eau indiqué sur la figure en desserrant les 6 vis de fixation. - En opérant selon ce qui est précisé au chapitre « Moteur », procéder à la vidange partielle du système. - Procéder de nouveau au remplissage et à la purge du système une fois que l'avarie est rétablie et que tous les composants sont remontés.

POUR LE REMPLACEMENT DU LIQUIDE DE REFROIDISSEMENT ET LA PURGE DU SYSTEME, VOIR LA SECTION

« REMPLACEMENT DU LIQUIDE DE REFROIDISSEMENT

Système de refroidissement

\~1,81

Démontage du couvercle de la pompe à eau

• Vérifier que le couvercle de la pompe à eau ne présente pas de déformations ni de fissures.
• Vérifier le bon état du joint torque d'étanchéité.
• Dans le cas contraire, remplacer le composant.

• Positionner soigneusement un nouveau joint torique, en évitant qu'il entre en contact avec de la graisse ou de l'huile.

L'inobservance de CETTE régle entraiène des déformations irréversibles du JOINT torique.

• Remonter le couvercle de la pompe à eau, en bloquant les 6 vis de fixation au couple prescrit.

Couples de blocage (n^*m)

Vis du couvercle de la pompe à eau 3 ÷ 4

Voyez égarément

Moteur

Couverture volant

Pompe eau - révision

En cas de bruits ou de fuites de liquide par le trou d'écoulement de la pompe à eau, il faut réviser celle-ci comme décrit au chapitre « Moteur/pompe à eau ».

Réaliser les opérations préliminaires décrites ci-après :

• Positionner le véhicule sur la béquille centrale, sur un terrain plat.
• Déposer la bavette comme décrit au chapitre « Carrosserie ».
• Vidanger le système de refroidissement, enlevant les manchons placés sur le couvercle de la

pompe à eau, et le bouchon de remplissage situé sur le vase d'expansion.

ATTENTION

Executer CETTE opération lorsque le moteur est FROID.

• Déposer le couvercle de la pompe à eau indiqué sur la figure après avoir desserré ses six vis de fixation.
• En agissant comme décrit au chapitre « Moteur / pompe à eau », réviser la pompe.
• Procéder de nouveau au remplissage et à la purge du système, une fois l'avarie réparée et tous les composants remontés.

POUR REMPLACER LE LIQUIDE DE REFROIDISSEMENT ET PURGER LE SYSTÈME, VOIR LE CHAPITRE « REFROIDISSEMENT »

Démontage du couvercle de la pompe à eau

• Vérifier que le couvercle de la pompe à eau ne présente pas de déformations ni de fissures.
• Vérifier le bon état du joint torque d'étanchéité.
• Dans le cas contraire, remplacer le composant.

• Positionner soigneusement un nouveau joint torique, en ayant soin de le lubrifier avec de la graisse de vaseline.

POUR ÉVITER DES DÉFORMATIONS, NE PAS LUBRIFIER LE JOINT TORIQUE AVEC DE LA GRAISSE MINÉRALE.

Attention

L'INOBSERVANCE DE CETTE RÈGLE ENTRAÎNE DES DÉFORMATIONS IRRéVERSIBLES DU JOINT TORIQUE.

• Remonter le couvercle de la pompe à eau, en bloquant les 6 vis de fixation au couple prescrit.

POUR REMPLACER LE LIQUIDE DE REFROIDISSEMENT ET PURGER LE SYSTÈME, VOIR LA SECTION « REMPLACEMENT DU LIQUIDE DE REFROIDISSEMENT »

Couples de blocage (n*m)

Vis du couvercle de la pompe à eau 3 ÷ 4

Pression excessive du système

1 - Vérifier le fonctionnement du bouchon du vase d'expansion.

N. B.

LE BOUCHON EST ÉQUIPÉ D'UNE SOUPAPE DE SURPRESSION RÉGLEE À 0,9 BAR.

En outre, la soupape qui doit permettre l'entrée de l'air lors de la phase de refroidissement est présente.

OUI point 2 NON point 3

2 - Vérifier l'étanchéité du joint de culasse (voir le chapitre « Groupe thermique et distribution »). 3 - Remplacer le bouchon.

Consommation liquide de refroidissement

1 - Vérifier les joints d'étanchéité externes du système comme décrit précédemment. OUI point 2 NON point 3 2 - Vérifier l'étanchéité du joint de culasse (voir le chapitre « Groupe thermique et distribution »). - En relevant des fuites d'eau dans l'huile moteur, contrôle le tampon sur le circuit de refroidissement de la culasse. 3 - Réparer les joints d'étanchéité endommagés.

Présence d'huile dans le liquide

1 - Présence d'huile dans le liquide de refroidissement. OUI point 2 2 - Vérifier l'étanchéité du joint de culasse (voir le chapitre « Groupe thermique et distribution »).

INDEX des arguments

CAROSSEIRE

CAROS

Cette section est consacrée aux opérations pouvant être effectuées sur la carrosserie du véhicule.

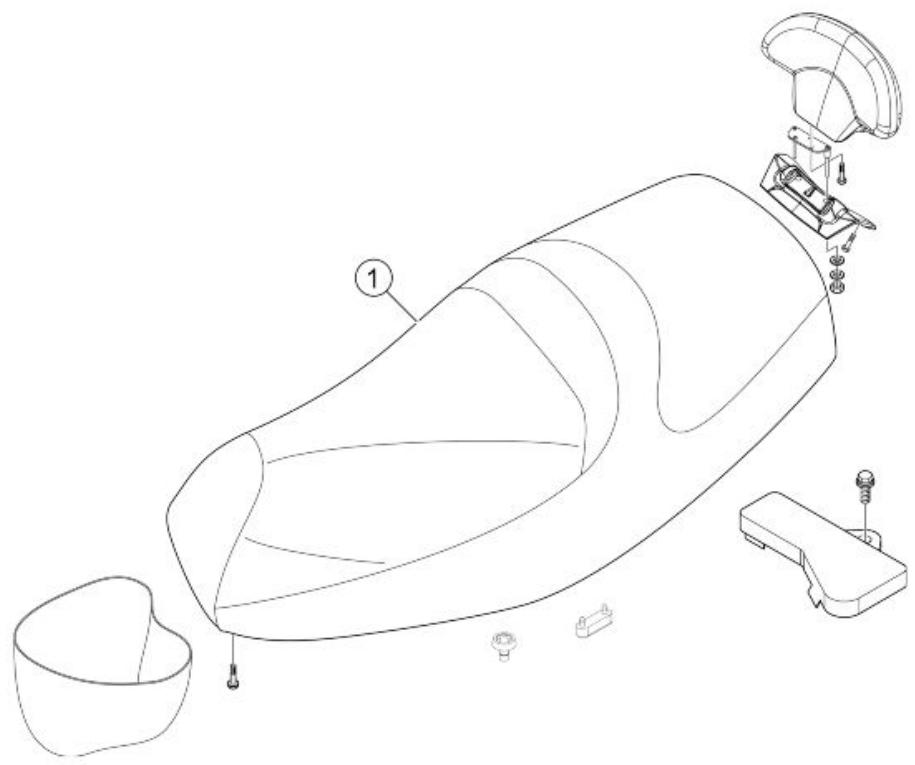

Selle

• Lever la selle

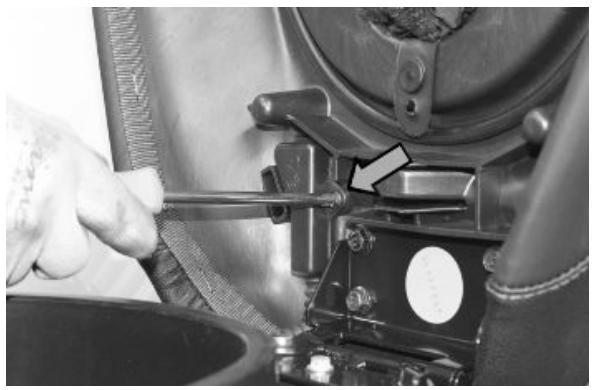

• Dévisser la vis indiquée sur la figure, enlever le couvercle et débrancher le connecteur du capteur de présence du pilote.

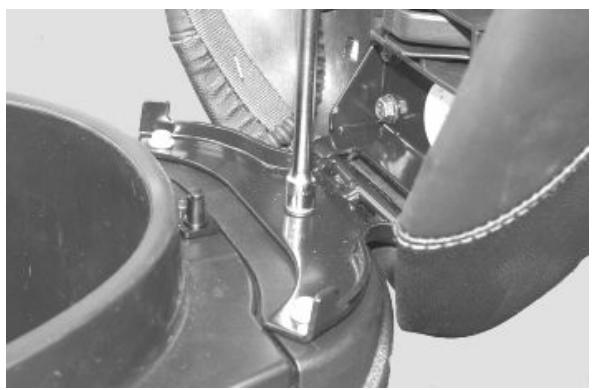

• Dévisser les trois vis de fixation indiquées sur la figure.

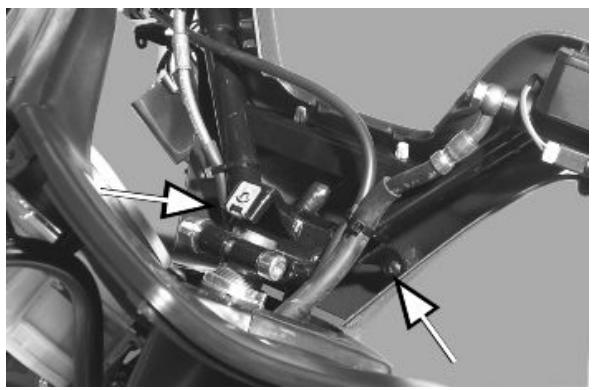

Cache-direction arrête

Après avoir retiré la partie avant du couvre-guidon, il est possible d'accéder aux deux vis qui fixent la partie arrêtée de celui-ci au guidon, comme montré sur la photo.

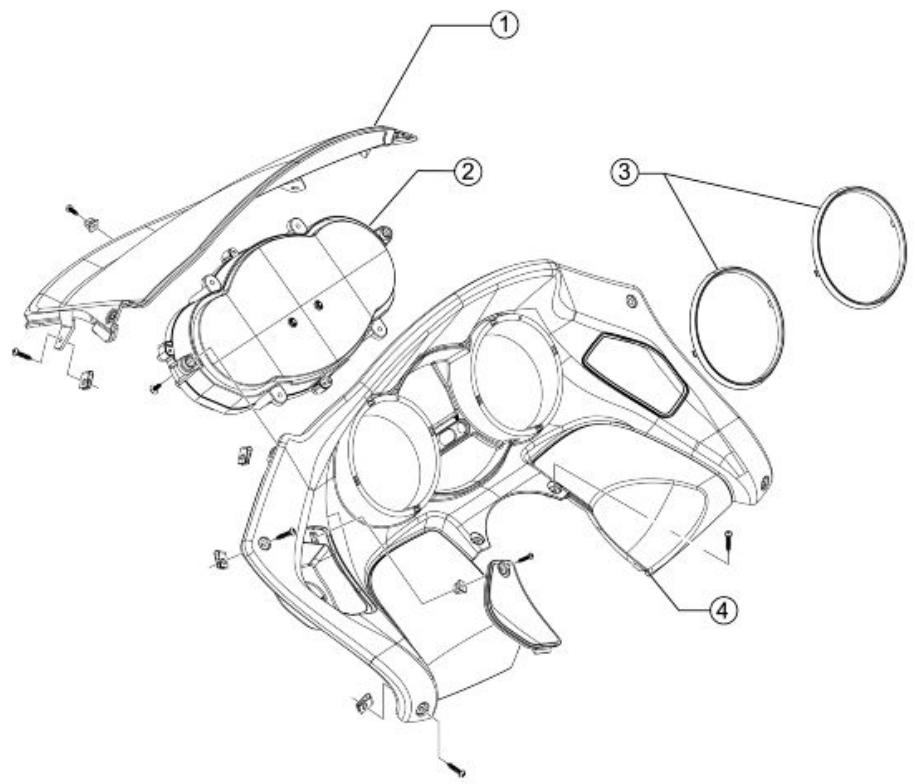

Groupe d'instruments

• Enlever le couvre-guidon avant.
• Retirer le tablier avant.
• Déposer la partie supérieure du contre-tablier.
• Dévisser les six vis de fixation et déposer le groupe d'instruments.

Cache-direction avant

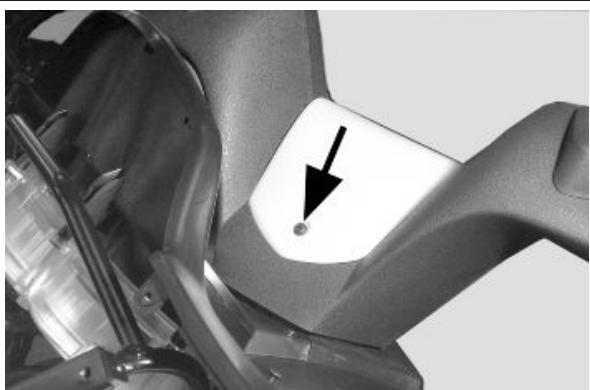

• Déposer le bouchon supérieur en agissant sur la vis à six pans creux montrée sur la figure.

• Déposer les deux bouchons des pompes de frein.

• Déposer les deux vis placées sous les bouchons des pompes de frein précédemment déposés.

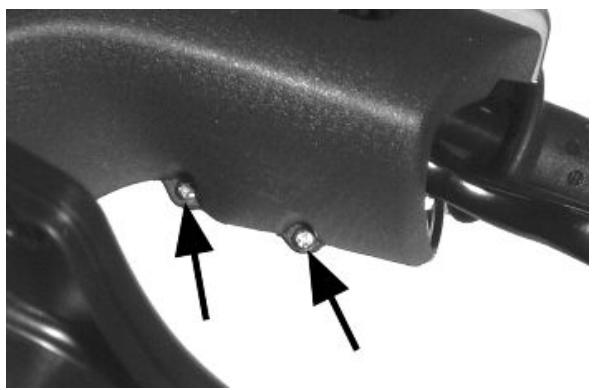

• Dévisser les deux paires de vis placées dans la partie inférieure du demi-guidon.

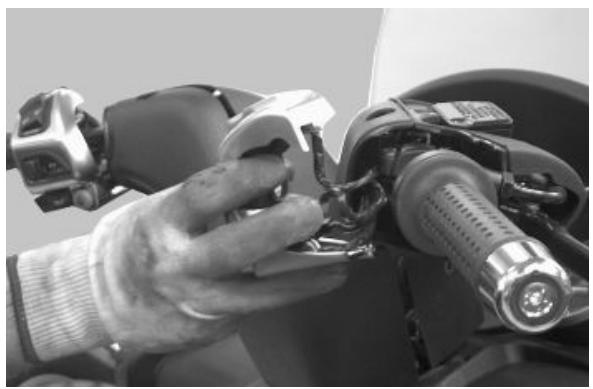

• Dégager les blocs des commandes du guidon.
• Enlever le couvre-guidon avant.

Groupe optique avant

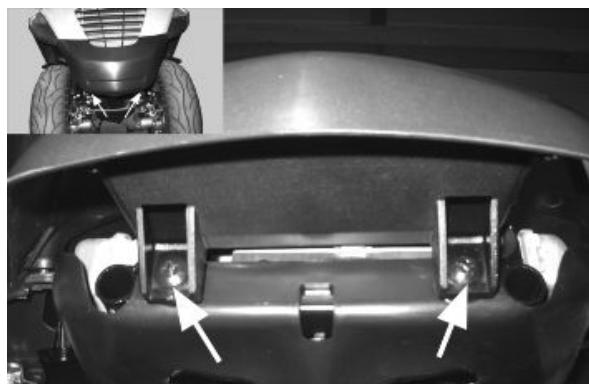

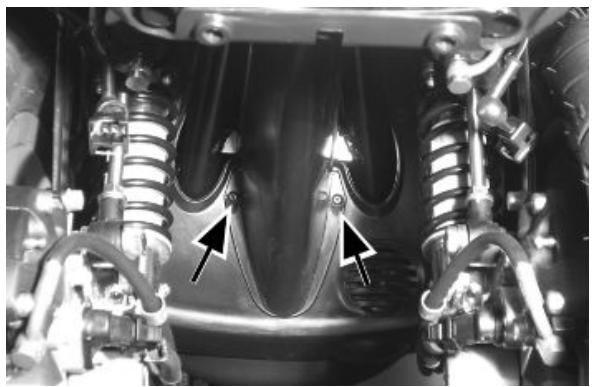

Retirer la protection du radiateur.

Retirer les deux passages de roue avec le clignotant.

Dévisser les deux vis fixant le passage de roue au tablier.

Débrancher le passé-câble, puis tourner dans le sens inverse des aiguilles d'une montre (en arrêtant) le passage de roue pour le dégager des supports du tablier.

Pour retirer la finition centrale du tablier, enlever l'éclisse PIAGGIO en faisant attention à ne pas abîmer la peinture, dévisser la vis au-dessous et dégager la finition avec beaucoup de précaution.

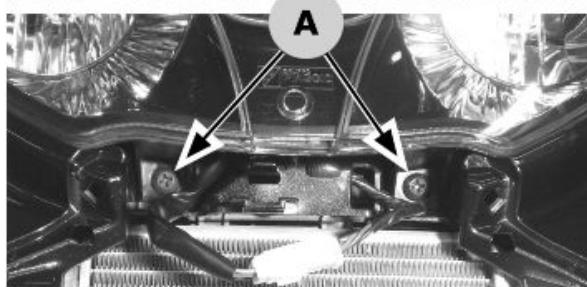

Déposer les quatre vis « A » et débrancher les câblages électriques.

Voyez également

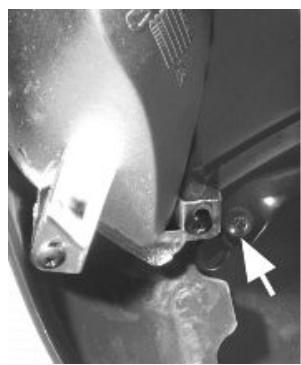

Carter radiateur

Carter central du cadre

Retirer les trois vis du côté droit et du côté gauche.

Ouvrir le boîtier de ravitailllement et enlever le bouchon du réservoir, de façon à pouvoir enlever la protection centrale.

Décrocher le câble, ouverture boîtier de ravitaillissement.

Voyez égarément

Selle

Poignée et flancs latéraux supérieurs

Tablier interne

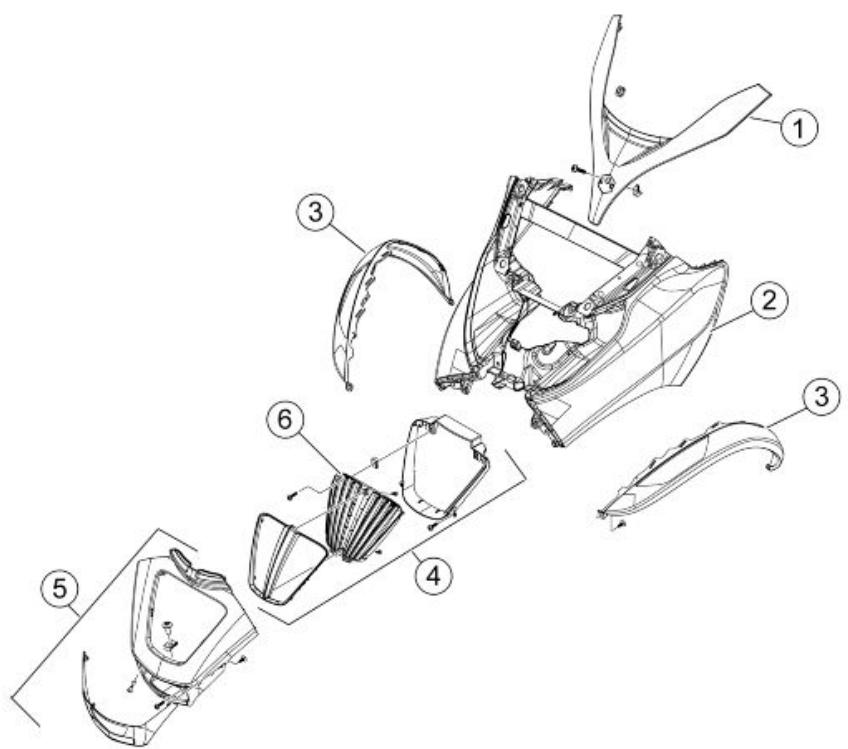

Tablier avant

Retirer le groupe optique avant.

Retirer le déflecteur.

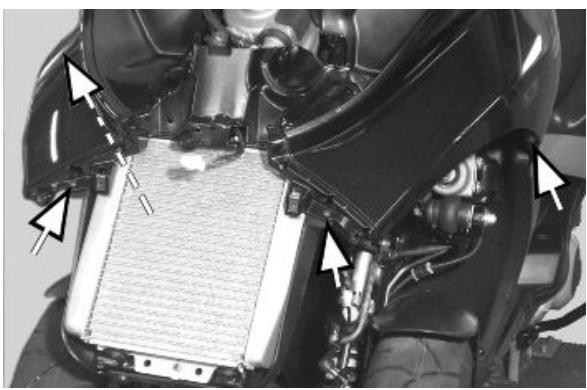

Retirer les deux vis avant et les deux vis sous le passage de roue.

Retirer les quatre vis posées sur le contre-tablier.

Groupe optique avant

Spoiler

Tablier interne

• Retirer le tablier avant.
• Déposer le déflecteur.
• Déposer les deux vis centrales et la vis du couvercle du bouchon de liquide de refroidissement.

• Déposer la vis de fixation du vase d'expansion et l'encadrement du groupe d'instruments et décrocher manuellement les encastrements avec le contre-tablier.
• Décrocher les câblages du groupe d'instruments.

• Déposer les six vis et le collier du passe-câble, situés dans la partie avant du contre-tablier.

• Déposer l'anneau en plastique du commutateur à clé et les deux couvercles en plastique proches du repose-pieds.

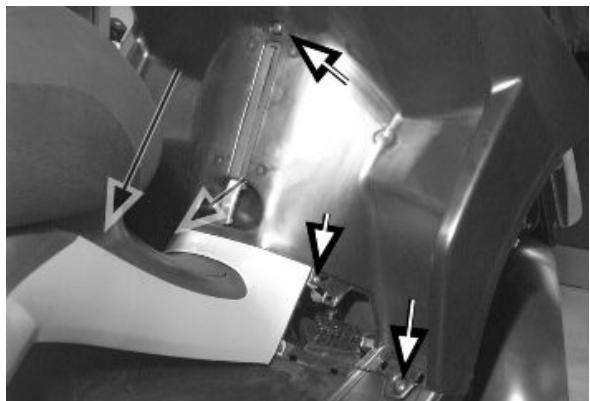

• Déposer les cinq vis placées sur la partie arrière du contre-tablier.

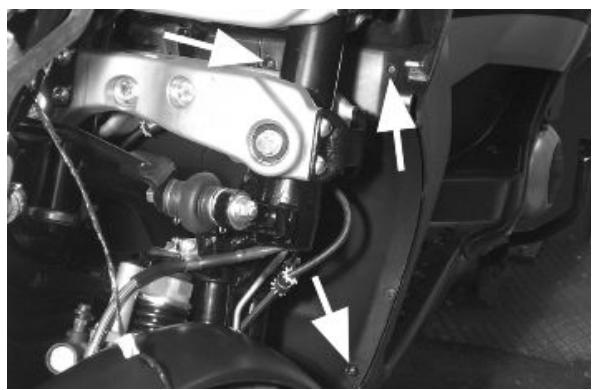

• Déposer les deux vis frontales du contre-tablier, voir la figure.

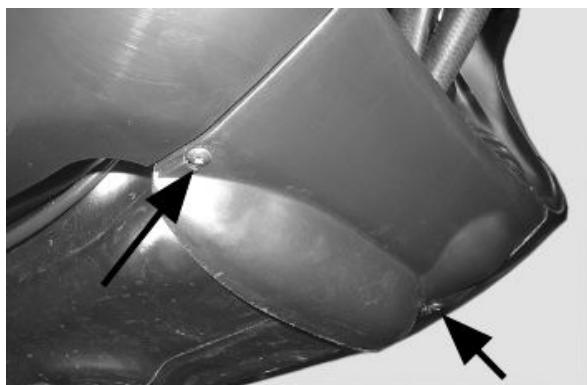

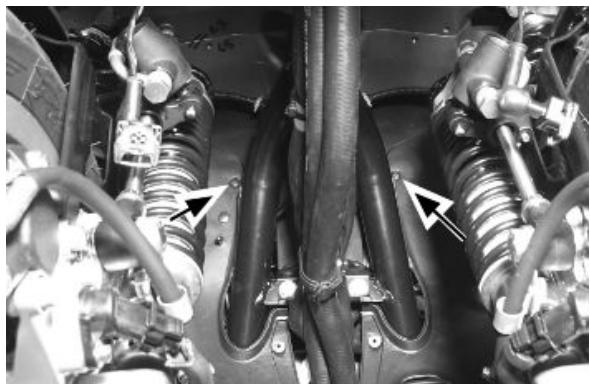

• Déposer les deux vis inférieures du contre-tablier.
• Déposer la connexion du capteur de température extérieure.

Voyez également

Spoiler

Tablier avant

Groupe optique arrière

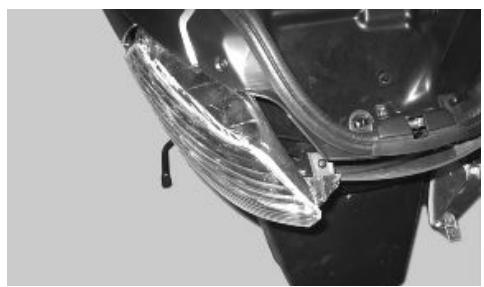

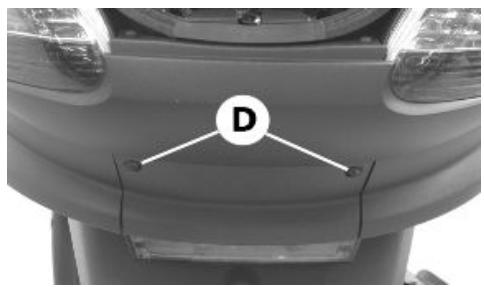

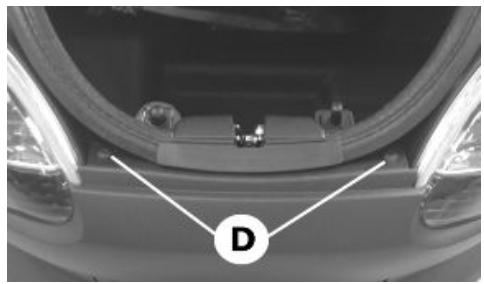

Ouvrir la porte du coffre arrière, puis dévisser les deux vis « D », ensuite dévisser les quatre autres vis de fixation « D » et extraire le groupe optique de son logement.

Pour les ampoules, procéder de la manière suivante :

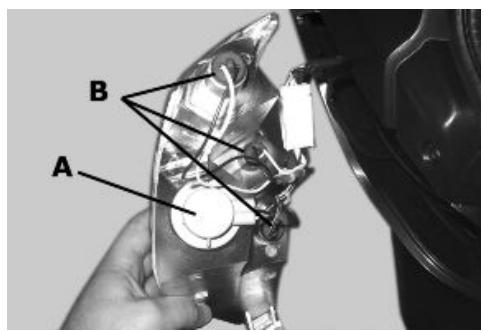

Retirer les ampoules « B » fixées à pression. Retirer les ampoules « A » fixées à baïonnette d'une rotation dans le sens des aiguilles d'une montre.

Tapis repose-pied

• Déposer la protection centrale.
• Retirer les quatre vis de fixation du demi-repose-pied gauche.
• Agir de la même manière avec les deux demi-repose-pieds.
• Décrocher la boîte à fusibles et déposer le demi-repose-pied.

• Dévisser les fixations du côté droit du véhicule, indiquées ci-dessus.

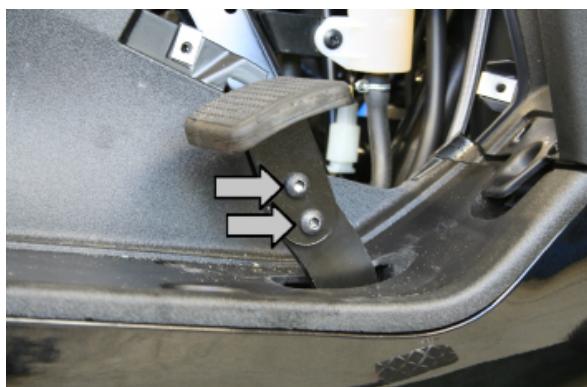

• Dévisser les deux vis indiquées et retirer la pédale de frein intégral.
• Déposer le demi-repose-pied droit.

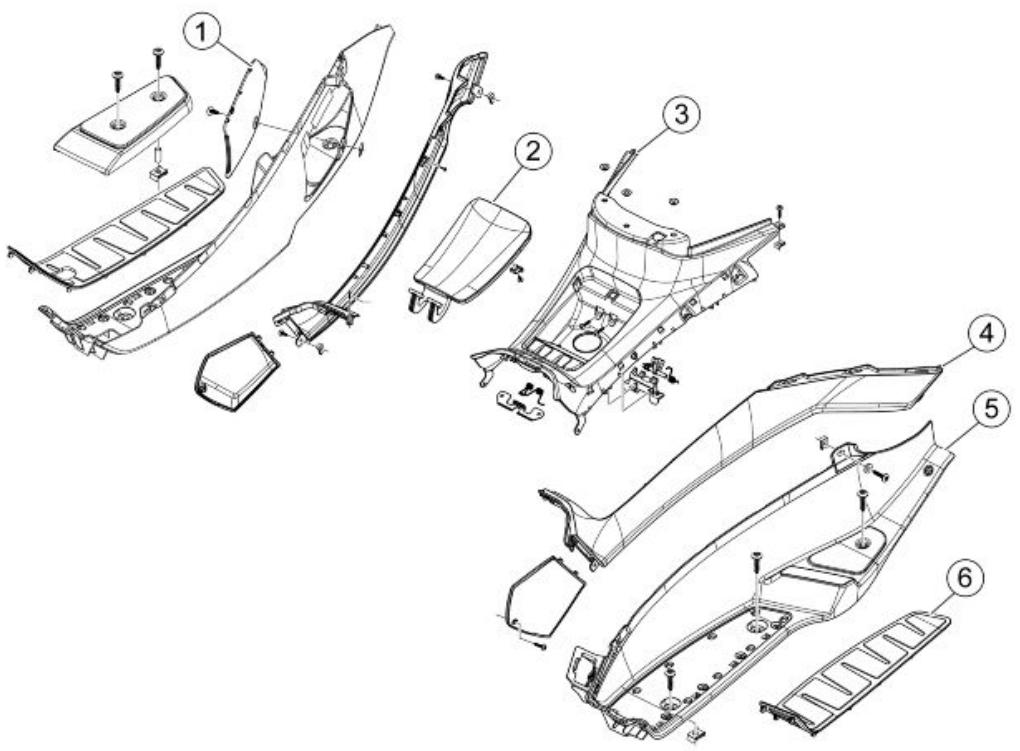

Carter central du cadre

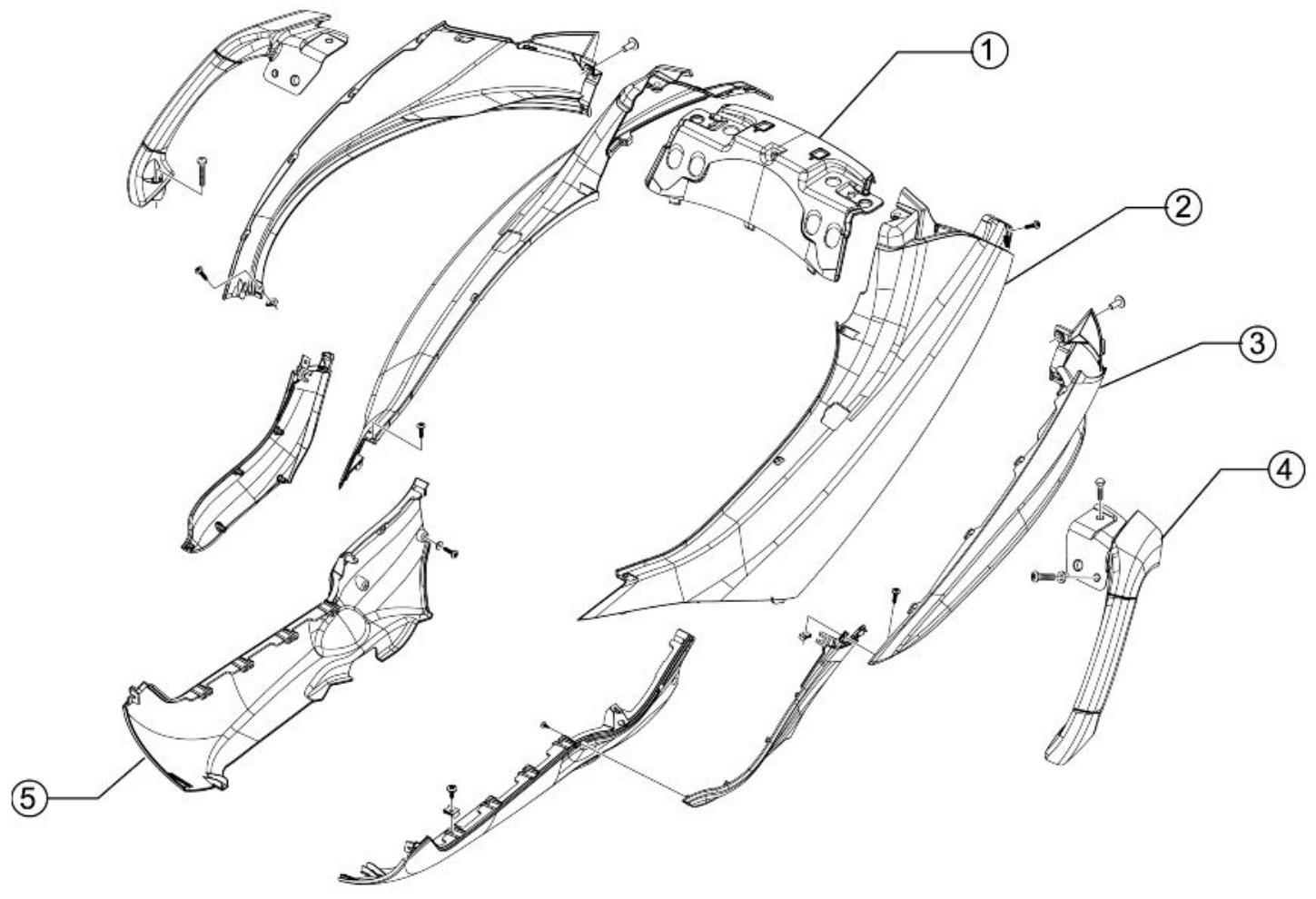

Flancs de carénage latéraux

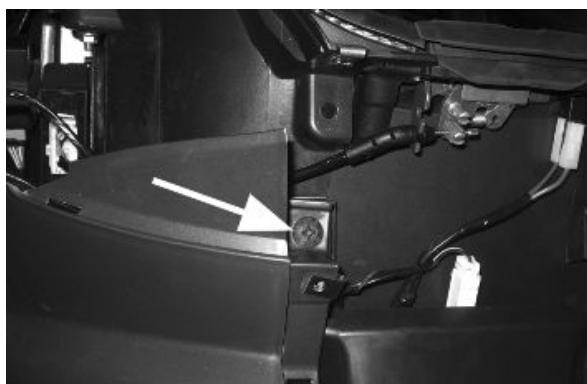

Retirer la vis arrête située sous le couvercle arrêté.

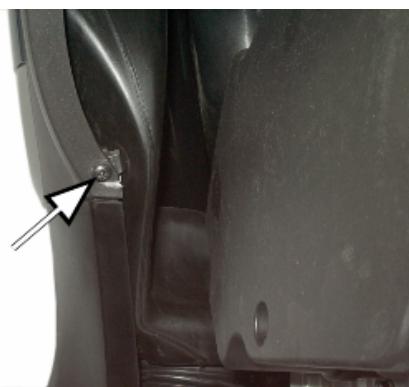

Retirer la vis postée sur la partie avant du carénage, tirer le carénage vers l'arrière pour dégager les crochets.

Opérer de la même manière pour les deux carénages.

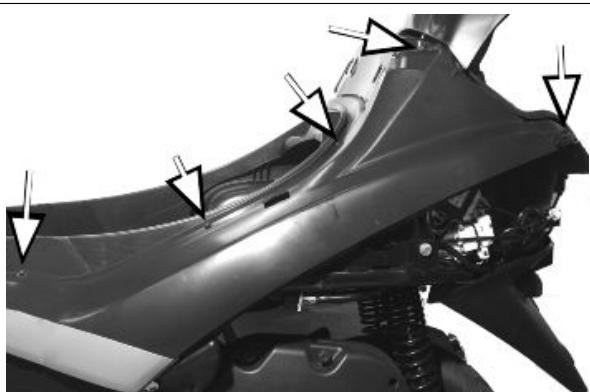

Retirer les cinq vis du côté droit et les cinq du côté gauche, montrées sur la figure.

Support plaque d'immatriculation

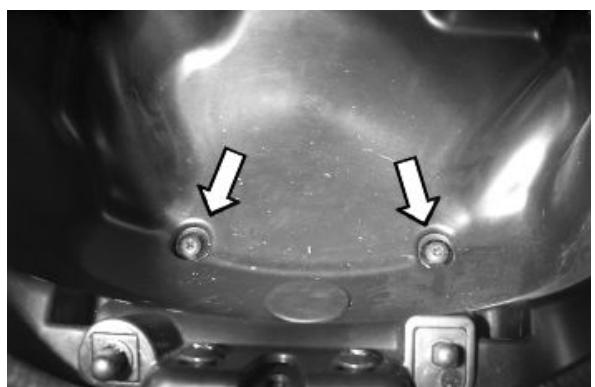

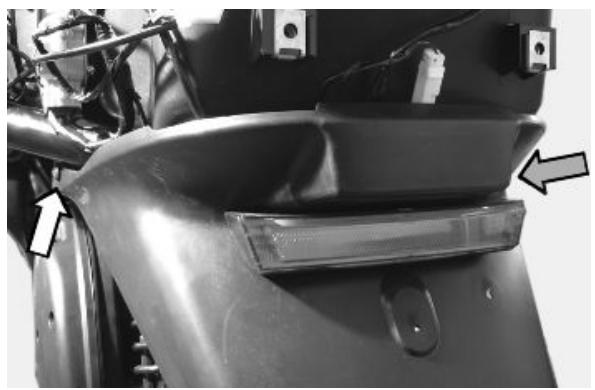

Retirer les deux vis latérales et les deux vis à l'intérieur du coffre arrêté.

Exercer une légère poussée vers le haut sur le coffre, pour dégager le support plaque d'immatriculation du cadre.

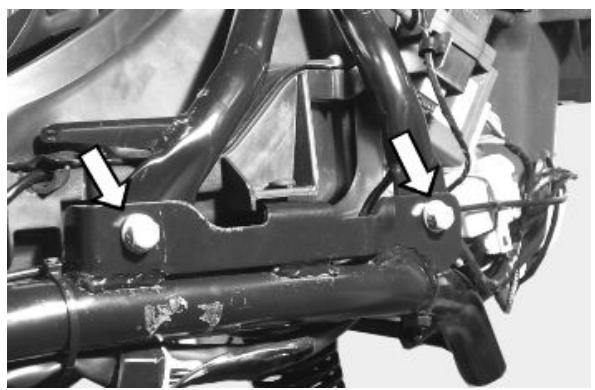

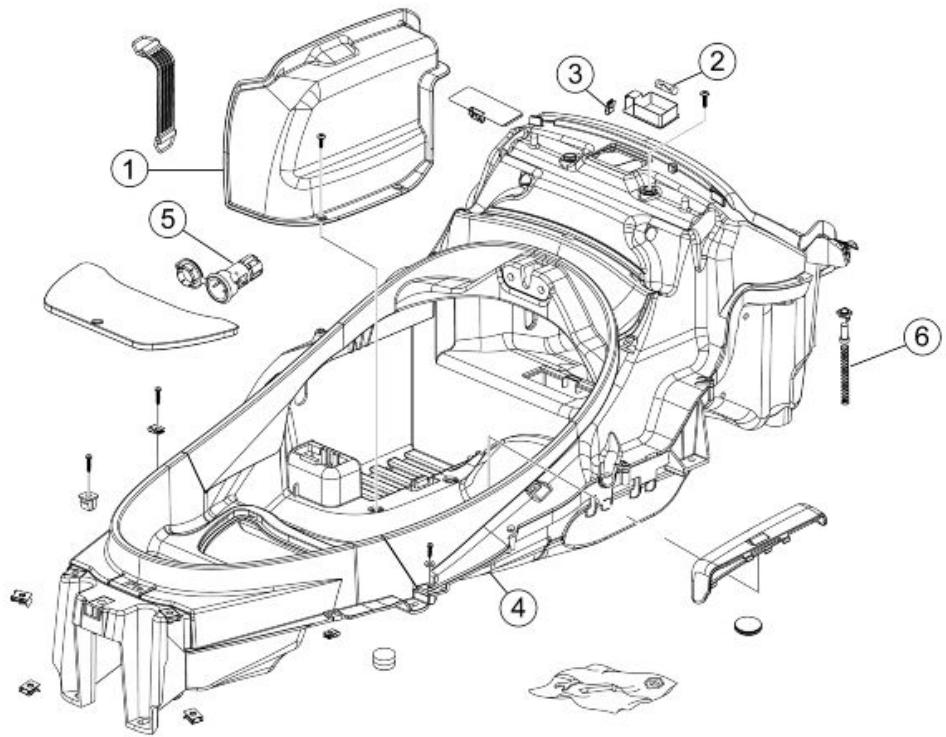

Caisson porte-casque

Retirer la protection centrale du cadre.

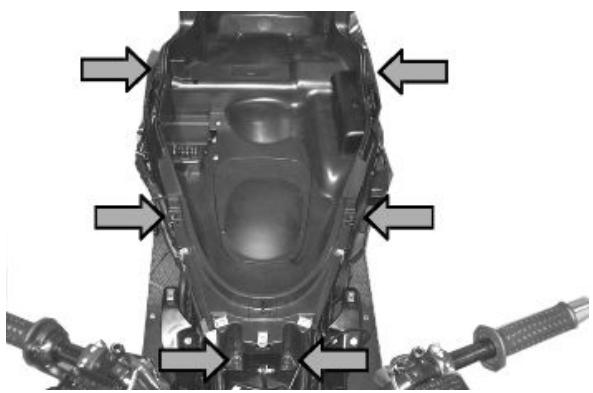

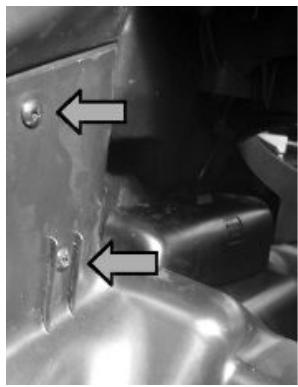

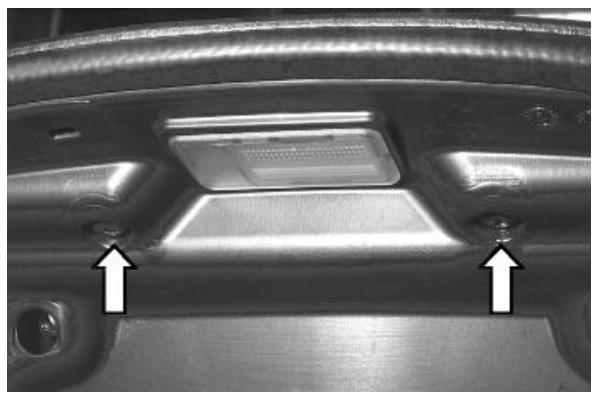

Retirer les quatre vis extérieures et les deux vis postées à l'intérieur du coffre arrêté de façon à démonter le cadre.

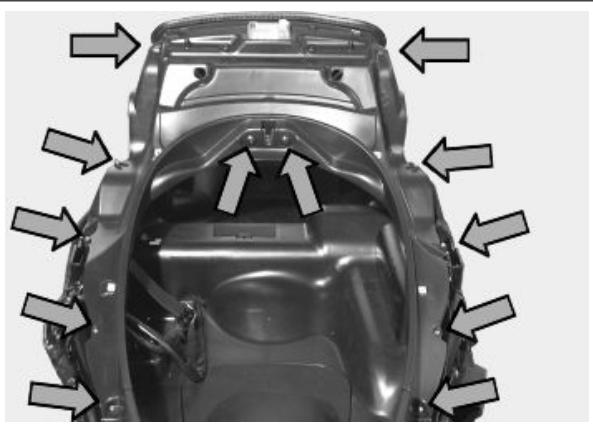

Retirer l'encadrement supérieur, en dévissant les dix vis supérieures, les deux vis de fermeture de la selle et le câblage de l'éclairage du coffre.

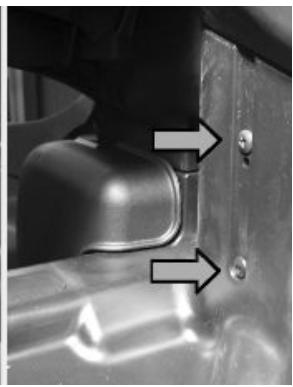

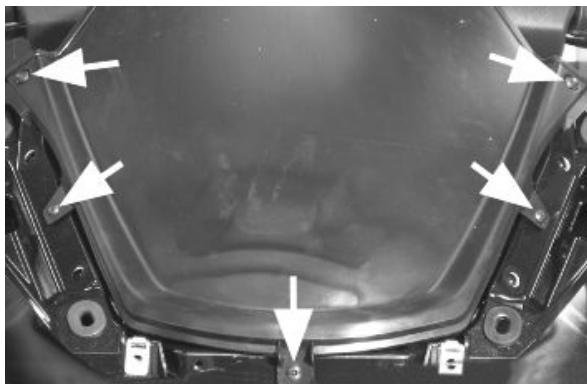

Retirer les vis à l'intérieur du coffre arrière, indiquées sur la photo, afin d'éloigner les plaques de support régulateur de tension d'un côté et le récepteur du dispositif d'ouverture de la selle de l'autre.

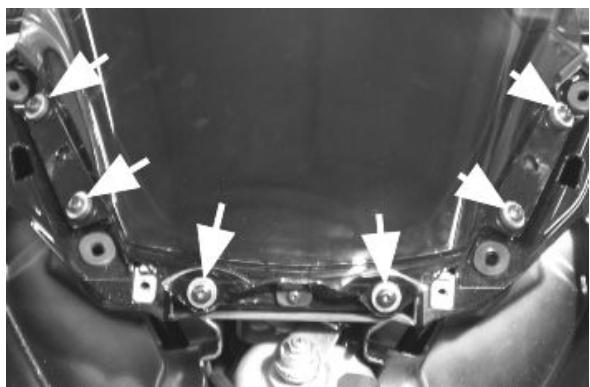

Retirer les six vis supérieures.

Décrocher la fermeture du coffre.

Retirer les connexions électriques du touche avant et arrêter l'éclairage coffre, la bobine H. T., les connexions de la batterie et le boîtier porte-fusibles.

Voyez également

Carter central du cadre

Retirer la finition centrale du tablier, ensuite dévisser les six vis montrées sur la figure.

Retirer les cinq vis montrées sur la figure.

Groupe optique avant

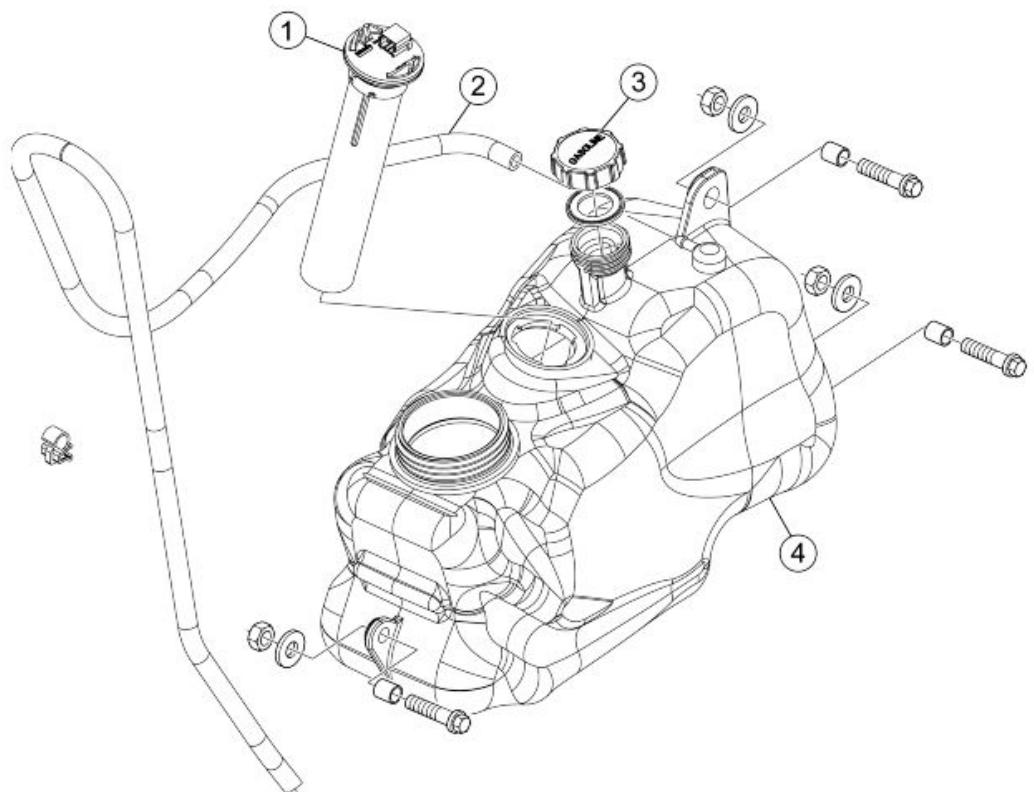

Réservoir carburant

Retirer la protection centrale du cadre.

Déposer le repose-pieds.

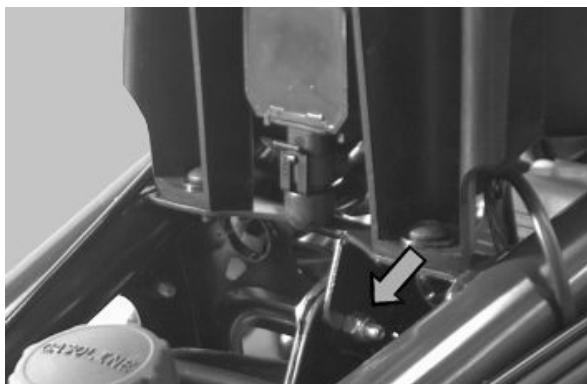

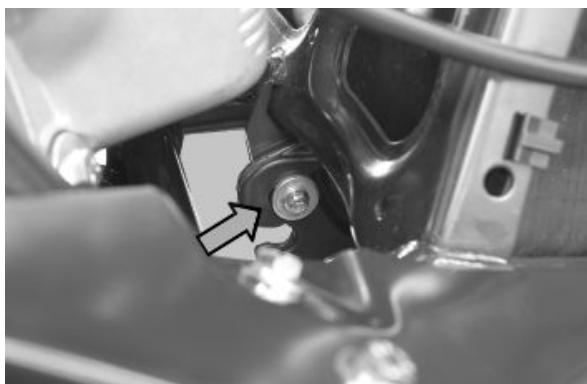

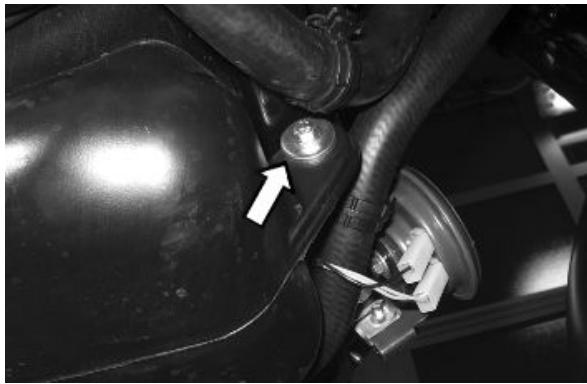

Retirer les trois fixations du réservoir.

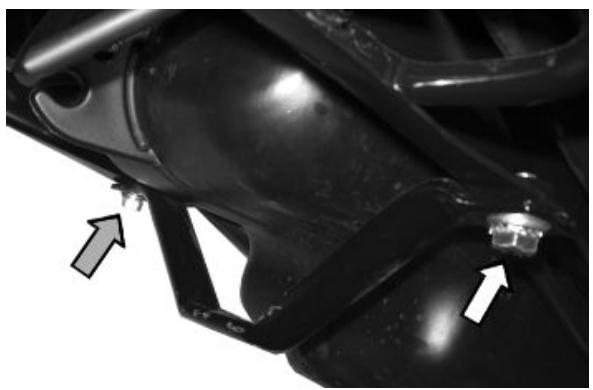

Retirer les deux fixations de la bride inférieure montrées sur la figure.

Débrancher les câblages électriques et les tuyaux de carburant.

Voyez également

Tapis repose-pied

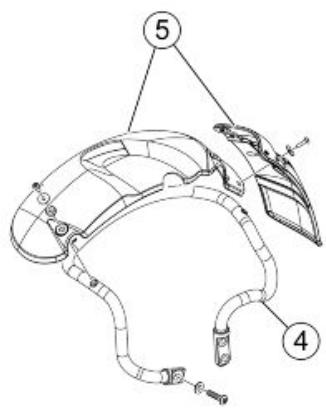

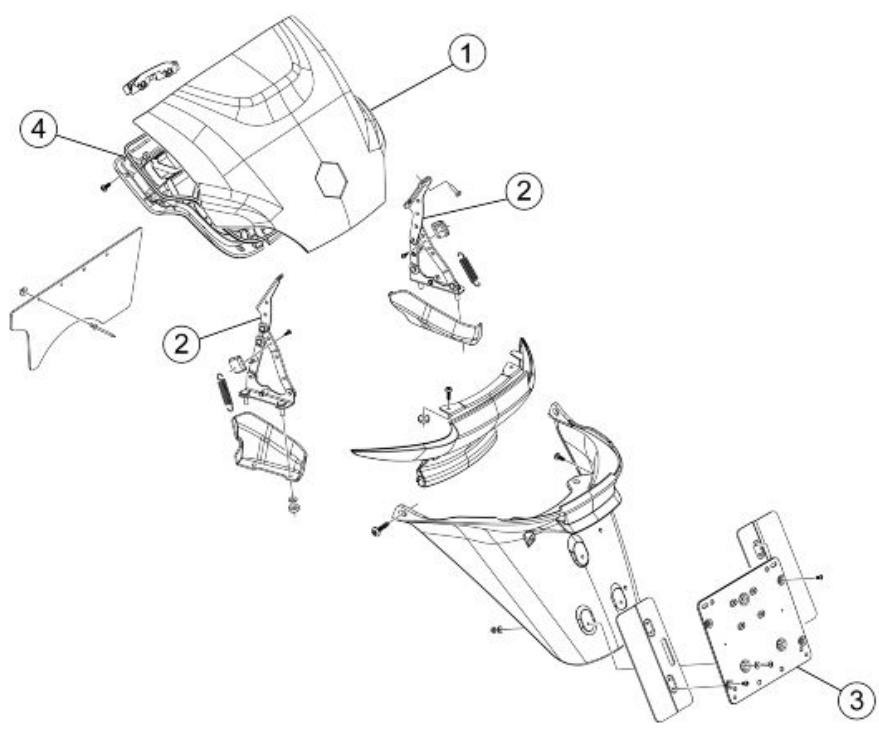

Arrière

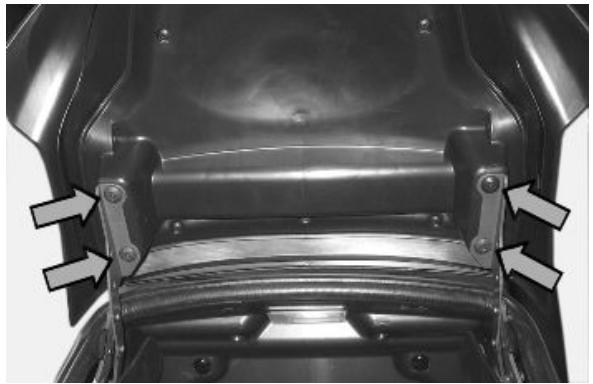

Retirer les quatre vis de fixation du volet et le décrocher des deux tringleries.

Poignée et flancs latéraux supérieurs

• En accédant au coffre arrière, déposer les deux vis indiquées sur la photo.
• Déposer le plafonnier indiqué sur la photo et déposer la vis à l'intérieur indiquée sur la photo.
• Déposer le coussin appuie-dos.

Retirer les six vis montrées sur la figure.

Carter radiateur

• Déposer les deux vis avant indiquées sur la photo.

Retirer les deux fixations inférieures avec la douille.

• Déposer les deux fixations arrêtées, puis les deux fixations avant du passage de roue.

• Déposer les deux vis qui serrent la protection inférieure du radiateur au contre-tablier.
• Ensuite, pousser vers le haut et en arrière la partie avant de la protection, de façon à la dégager du cadre du radiateur.

INDEX des arguments

PRÉLIVRAISON

PRELIV

Avant de livrer le véhicule, effectuer les contrôles indiqués dans la liste.

Avertissement - Faire très attention lors de la manipulation d'essence

Positionner la protection en plastique fournie avec le joint sur le tube de direction comme indiqué sur la figure.

Si le client en exprime la nécessité, installer les bavettes en procédant de la manière suivante :

Positionner la bavette à l'intérieur du garde-boue comme montré sur la figure en faisant coïncider les 4 trous d'ancrage. Positionner les 4 rondelles sur la partie externe du garde-boue et insérer toutes du même côté les 4 vis en serrant au couple prescrit.

Couples de blocage (N.m)

Vis de fixation de la batte de la bavette 2 ÷ 3

Vérification esthétique :

• Peinture;
• Accouplement des pièces en plastique.
• Eraflues.
• Saleté.

Vérification des blocages

• Vérifier visuellement la présence de la marque jaune sur les fixations suivantes :

Suspension avant

• Vis de fixation de la roue avant gauche - Vis de fixation de la roue avant droite - Vis de fixation du capteur de vitesse
• Vis du raccord des tuyaux - étrier de blocage du roulis

Suspension arrêté

• Vis de fixation supérieure des amortisseurs
• Vis de fixation inférieure de l'amortisseur droit - plaque de support
• Vis de fixation inférieure de l'amortisseur gauche - moteur
• Vis du bras de support du pot d'échappement - moteur

Frein avant

• Vis de fixation du disque de frein - roue gauche
• Vis de fixation du disque de frein - roue droite
• Vis de fixation des étriers de frein avant
• Vis de fixation du raccord du tuyau de frein - étriers

Frein arrêt

• Vis de fixation de l'étrier du frein de stationnement
• Vis de fixation de l'étrier - bras de support du pot d'échappement
• Vis de fixation du raccord du tuyau de frein - étrier

Cadre

• Écrou du pivot du bras oscillant - moteur

Installation électrique

• Batterie.
• Interrupteur principal.
• Projecteurs : feux de route, feux de croissement, feux de position (avant et arrière) et voyants respectifs.
• Réglage du projecteur selon les normes en vigueur.
• touches des feux stop avant et arrêt et ampoule correspondante.
• Clignotants et voyants respectifs.
• Éclairage du tableau de bord.
• Instruments : indicateurs d'essence et de température.
• Voyants du groupe d'instruments.
• Klaxon.
• Démarrage électrique.
• Arrêt du moteur avec interrupteur d'arrêt d'urgence.
• Ouverture électrique de la selle par télécommande.
• touche roll lock/roll unlock.

Attention

LA BATTERIE DOIT ETRE RECHARGÉE AVANT UTILISATION AFIN D'ASSURER LES MEILLEURES PRESTATIONS POSSIBLES. UNE RECHARGE DE LA BATTERIE INAPPROPRIÉE AVANT LA PREMIÈRE UTILISATION, À UN Niveau TRÉS BAS DE L' ELECTROLYTE, PROVOQUERAIT UNE PANNE PRÉMATUREE DE LA BATTERIE.

Attention

LORS DE L'INSTALLATION DE LA BATTERIE, FIXER D'ABORD LE CABLE POSITIF PUIS LE CABLE NÉGATIF.

AVERTISSEMENT

L'ÉLECTROLYTE DE LA BATTERIE EST TOXIQUE ET PROVOQUE DE FORTES BRULURES. IL CONTIENT DE L'ACIDE SULFURIQUE. PAR CONSEQUENT, IL EST NÉCESSAIRE D'ÉVITER LE CONTACT AVEC LES YEUX, LA PEAU ET LES VÉTEMENTS.

EN CAS DE CONTACT AVEC LES YEUX ET LA PEAU, LAYER ABONDAMMENT À L'EAU PENDANT 15 MINUTES ET CONSULTER RAPIDEMENT UN MÉDECIN.

EN CAS D'INGESTION DU LIQUIDE, BOIRE IMMÉDIATEMENT BEAUCOUP D'EAU OU DE L'HUILE VÉGÉTALE. APPELER IMMÉDIATEMENT UN DOCTEUR.

LES BATTERIES PRODUISENT DES GAZ EXPLOSIFS; LES TENIR LOIN DES FLAMMES LIBRES, ETINCELLES OU CIGARETTEs. AERER L'ENDROIT LORS DE LA RECHARGE DE LA BATTERIE EN ESPACES CLOS. PROTÉGER TOUJOURS LES YEUX LORSQU'ON TRAVAILLE À PROXIMATE DES BATTERIES.

TENIR HORS DE PORTÉE DES ENFANTS.

ATTENTION

NE JAMAIS UTILISER DES FUSIBLES DE CAPACITE SUPérieURE À CELLE PRECONISÉE. L'UTILISATION DE FUSIBLES INAPPROPRIÉS PEUT ENDOMMAGER LE VEHICULE ET CRÉER DES INCENDIES.

Vérification des niveaux :

• Niveau du liquide du circuit de freinage hydraulique
• Niveau de liquide du système roll lock
• Niveau d'huile moyeu arrêté
• Niveau du liquide de refroidissement moteur
• Niveau d'huile moteur.

Essai sur route :

• Départ à froid.
• Fonctionnement des instruments.
• Réponse à la commande de l'accélérateur.
• Stabilité en accélération et freinage.
• Efficacité des freins avant et arrière.
• Efficacité du frein de stationnement.
• Efficacité des suspensions avant et arrêté.
• Bruit anomale.
• Efficacité du système roll lock/roll unlock.

Contrôle statique

Contrôle statique après essai sur route :

Redémarrage avec le moteur chaud.

• Adhérence minimale (en tournant le guidon).
• Rotation homogène de la direction.
• Possibles fuites.
• Fonctionnement de l'électroventilateur du radiateur.

Attention

LA PRESSION DE GONFLAGE DES PNEUS DOIT ETRE CONTROLLEE ET REGLEE LORSQUILS SONT A LA TEMPERATURE AMBIANTE.

Attention

NE PAS DEPASSER LA PRESSION DE GONFLAGE PRESCRITE CAR LE PNEU RISQUERAIT D'ÉCLATER.

Contrôle fonctionnel

Vérification fonctionnelle :

• Système de freinage hydraulique : course du levier
• Embrayage : vérification du bon fonctionnement
• Moteur : vérification du bon fonctionnement général et absence de bruit anormal
• Divers : vérification des documents, vérification du numéro d'identification du cadre et du numéro de moteur, outils fournis, montage de la plaque d'immatriculation, contrôle des serrures, contrôle de la pression des pneus, montage des rétroviseurs et d'éventuels accessoires.

INDEX des arguments

TEMPORISATION

TEMP

Cette section est dédiée au temps nécessaire au déroulement des opérations de réparation.

Chaque opération contient la description, le code et le temps prévu.

Moteur

MOTEUR

	Code	Opération	Durée
1	001001	Moteur du cadre - Remplacement

Carter

CARTER

	Code	Opération	Durée
1	001100	Pare-huile côte embrayage - Rem-placement
2	001133	Carter moteur - Remplacement
3	001153	Joint du demi-carter - Remplacement

Vilebrequin

VILEBREQUIN

	Code	Opération	Durée
1	001117	Vilebrevin - Remplacement
2	001098	Contre-arbre - Remplacement

Groupe cylindre

GROUPE CYLINDRE

	Code	Opération	Durée
1	001002	Cylindre et piston - Remplacement
2	001154	Groupe piston, segments et axe de piston - Révision
3	001129	Tendeur de chaîne - Révision et rem-placement

Groupe culasse

GROUPE CULASSE

	Code	Opération	Durée
1	001045	Soupapes - Remplacement
2	001049	Soupapes - Réglage
3	001056	Joint de culasse - Remplacement
4	001126	Culasse - Remplacement
5	005081	Capteur de température - Remplacement
6	007012	Soupape de vidange du liquide de refroidissement - Remplacement
7	001057	Thermostat - Remplacement
8	007025	Tubazione termostato/testa - sostitu-zione

Groupe support balanciers

GRUPPO SUPPORTO BILANCERI

	Code	Opération	Durée
1	001044	Arbre à cames - Remplacement
2	001148	Culbuteurs des soupapes - Rempla-cement
3	140021	Poulie de distribution de l'arbre à ca-mes - Remplacement

Couvercle culasse

COUVRE-CULASSE

	Code	Opération	Durée
1	001089	Couvre-culasse - Remplacement
2	001093	Bougie - Remplacement
3	001088	Joint du couvre-culasse - Remplace-ment

Couvercle volant

COPERCHIO VOLANO

	Code	Opération	Durée
1	001087	Couvercle du volant - Remplacement
2	001123	Filtre à huile - Remplacement
3	001124	By-pass - Remplacement
4	001062	Arbre de commande de la pompe à eau - Remplacement
5	001187	Joint d'étanchéité intégrale - Remplacement
6	007007	Roue de la pompe à eau - RemplACEMENT
7	001188	Bague d'étanchéité de l'arbre de la pompe à eau - Remplacement
8	001150	Joint du couvercle du volant - Remplacement
9	001160	Captein de pression minimale d'huile - Remplacement
10	001074	Tuyau de récapération des vapeurs d'huile - Remplacement
11	001102	Filtre à huile - Remplacement/nettoyage
12	003064	Huile du moteur - Vidange

Poulie entraînée

POULIE ENTRAINÉE

	Code	Opération	Durée
1	001022	Embrayage - Remplacement
2	001012	Poulie entraînée - Révision
3	001110	Poulie entraînée - Remplacement
4	001155	Cloche d'embrayage - Remplace-ment

Pompe huile

POMPE À HUIL

	Code	Opération	Durée
1	001042	Pompe à huile - Révision
2	001051	Courroie / Chaîne de distribution - Remplacement
3	001112	Pompe à huile - Remplacement
4	001125	Patins de guidage de la chaîne - Remplacement

Groupe réduction finale

GROUPE RÉDUCTION FINALE

	Code	Opération	Durée
1	001010	Réducteur à pignons - Révision
2	001156	Couvercle réducteur à pignons - Remplacement
3	003065	Huile de la boîte d'engrenage - Rem- placement
4	004125	Axe roue arrière - Remplacement
5	002031	Coussinets du moyeu de la roue ar- rière - Remplacement
6	004180	Évent du réducteur à engrenages - Remplacement

Poulie motrice

POULIE MOTRICE

	Code	Opération	Durée
1	001086	Demi-poulie motrice - Remplacement
2	001011	Courroie de transmission - RemplACEMENT
3	001066	Poulie motrice - Démontage et re-montage
4	001177	Rouleaux et patins du variateur-Remplacement
5	001141	Rouleau anti-fouettement de la cour-roi - Remplacement
6	001006	Poulie motrice - Révision

Couvercle transmission

COUVERCLE DE TRANSMISSION

	Code	Opération	Durée
1	001065	Couvercle transmission intérieur-Remplacement
2	001096	Couvercle transmission extérieur -Remplacement
3	001131	Prise d'air de la transmission - Rem-placement
4	001135	Palier du couvercle de la transmis-sion - Remplacement
5	001170	Convoyeur d'air - Remplacement

Pompe à eau

POMPEÀ EAU

	Code	Opération	Durée
1	007017	Couvercle de la pompe à eau - Rem-placement
2	161011	Pompe à eau et/ou joint - Remplace-ment
3	001182	Manchon en caoutchoc à l'entrée de la culasse - Remplacement
4	007009	Manchon en caoutchoc du by-pass reliant la culasse à la pompe - Rem-placement

Moteur du démarreur

DÉMARREUR ÉLECTRIQUE

	Code	Opération	Durée
1	001020	Démarreur - Remplacement
2	001017	Pignon de démarriage - Remplacement
3	001151	pignons conduite démarriage - Remplacement
4	005045	Groupe câbles démarreur - RemplACEMENT

Volant magnétique

VOLANT MAGNETIQUE

	Code	Opération	Durée
1	001173	Rotor - Remplacement
2	001067	Stator - Remplacement
3	001058	Volant - Remplacement
4	001104	Roue libre de démarrage - Rempla-cement

Corps de commande de puissance

CORPS PAPILLON

	Code	Opération	Durée
1	001013	Collecteur d'aspiration - Remplacement
2	001047	Injecteur - Remplacement
3	001023	Centrale - Remplacement

Silencieux

POT D'ÉCHAPPEMENT

	Code	Opération	Durée
1	001009	Pot d'échévement - Remplacement
2	001092	Collecteur d'échévement - Rempla-cement
3	001095	Protection du pot d'échévement - RemplACEMENT
4	004169	Collier du pot d'échévement - Rem-placement
5	005138	Sonde lambda - Remplacement

Filtre à air

FILTRÉ À AIR

	Code	Opération	Durée
1	001015	Boîtier du filtré à air - Remplacement
2	001014	Filtre à air - Remplacement/nettoya-ge
3	004122	Raccord épurateur / corps papillon -Remplacement
4	001027	Raccord épurateur caisse - Rempla-cement

Cadre

CADRE

	Code	Opération	Durée
1	004146	Cadre avant - Remplacement
2	004116	Cadre arrière - Remplacement
3	004001	Cadre - Remplacement
4	004147	Bride de support du repose-pieds (un côté) - Remplacement
5	004143	Support des repose-pieds - Rempla-cement

Béquille

BÉQUILLE

	Code	Opération	Durée
1	004004	Béquille - Remplacement
2	004179	Tampon de la béquille - Remplace-ment

Tablier avant spoiler

TABLIER AVANT

	Code	Opération	Durée
1	004020	Encadrement du phare - Remplacement
2	004064	Tablier avant - Remplacement
3	004055	Encadrement des clignotants - Remplacement
4	004149	Protection centrale tablier - Remplacement
5	004022	Partie inférieure du tablier - Remplacement
6	004167	Grille / protection du radiateur - Remplacement

Carter latéraux

PROTECTIONS LATERALES

	Code	Opération	Durée
1	004036	Couvre-cadre inférieur - Substitution
2	004129	Carénage arrêté - Remplacement
3	004085	Carénage (1) - Remplacement
4	004068	Poiignée passager - Remplacement
5	004037	Tabliers latéraux - Remplacement

Tablier arrête

TABLIER ARRIÈRE

	Code	Opération	Durée
1	004065	Tablier avant, partie arrêté - Démon-tage et remontage

Carter central

PROTECTION CENTRALE

	Code	Opération	Durée
1	004059	Trappe de visite de la bougie - Rem-placement
2	004135	Trappe du réservoir d'essence - Remplacement
3	004011	Protection centrale du cadre - Rem-placement
4	004012	Carénages arrêté - Démontage et remontage
5	004015	Repose-pieds - Démontage et remontage
6	004075	Tapis avant - Remplacement

Garde-boue

GARDE-BOUE

	Code	Opération	Durée
1	007015	Convoyeur d'air du radiateur - Rem-placement
2	004009	Garde-boue arrêté - Remplacement
3	004181	Protection inférieure - Substitution
4	004184	Support garde-boue avant - Rempla-cement
5	004002	Garde-boue avant - Remplacement

Réservoir carburant

RÉSERVOIR DE CARBURANT

	Code	Opération	Durée
1	005010	Flotteur du réservoir - Remplacement
2	004109	Reniflard du réservoir de carburant - Remplacement
3	004168	Bouchon du réservoir de carburant - Remplacement
4	004005	Réservoir de carburant - Remplacement

Amortisseur arrête

AMORTISSEURS ARRIÈRE

	Code	Opération	Durée
1	003007	Amortisseur arrêté - Démontage et remontage
2	003035	Support de l'amortisseur et étrier de frein - Remplacement
3	003077	Bras de support du pot d'échéance/amortisseur arrêté - Révision

Cache-direction

PROTECTIONS DU GUIDON

	Code	Opération	Durée
1	000307	REEMPLACEMENT DU GROUPE DE COMMANDES DROIT OU GAUCHE
2	004019	Couvre-guidon arrêté - Remplacement
3	004026	Couvre-guidon - Remplacement
4	004018	Couvre-guidon avant - Remplacement

Composants du guidon

COMPOSANTS DU GUIDON

	Code	Opération	Durée
1	002060	Poiignée d'accéléateur complète - Remplacement
2	002059	Poiignée droite - Remplacement
3	003001	Guidon - Remplacement
4	003061	Transmission de l'accéléateur - Ré Glage
5	002063	Transmission de commande de l'accéléateur - Remplacement
6	002071	Poiignée G - Remplacement
7	002037	Levier de frein - Remplacement
8	002067	Maître-cylindre du frein AR - Remplacement
9	002024	Pompe du frein avant - Remplacement
10	004162	Cavalier de support des rétroviseurs et/ou fixation du maître-cylindre de frein - Remplacement
11	003059	Contrepoids - Remplacement

Bras oscillant

BRAS OSCILLANT

	Code	Opération	Durée
1	004058	SilentBloc - Remplacement
2	003081	Bride de support du bras oscillant - Remplacement
3	001072	Bras oscillant de fixation du moteur au cadre - Remplacement
4	003080	Bras oscillant sur le cadre - Rempla-cement

Selle

SELL

	Code	Opération	Durée
1	004003	Selle - Remplacement

Groupe d'instruments

	Code	Opération	Durée
1	004021	Partie supérieure du tablier - Rem-placement
2	005014	Instrument compteur kilométrique - Remplacement
3	004099	Encadrement compteur kilométrique - Remplacement
4	004035	Planche de bord - Remplacement

Serrures

SERRURES

	Code	Opération	Durée
1	004172	Accrochage de fermeture du coffre arrêté - Remplacement
2	005099	Actionneur électrique d'ouverture de la selle - Remplacement
3	004054	Crochet de fermeture de la selle - Remplacement
4	005072	Antenne de l'antidémarrage - Remplacement
5	005133	Actionneur électrique du coffre - Remplacement

Groupe phares clignotants

Feux clignotants arrière

FEUX CLIGNOTANTS AR

	Code	Opération	Durée
1	005005	Feu arrêté - Remplacement
2	005022	Clignotant arrêté - Remplacement
3	005031	Ampoule d'éclairage de la plaque d'immatriculation - Remplacement
4	005032	Transparent de l'ampoule d'éclairage de la plaque d'immatriculation - Remplacement
5	005131	Support de l'éclairage de la plaque d'immatriculation - Remplacement
6	005066	Ampoules du phare arrêté - Remplacement
7	005068	Ampoule du clignotant arrêté - Remplacement

Féneralia antérieure

FEUX ET CLSIGNOTANTS AV.

	Code	Opération	Durée
1	005067	Ampoule du clignotant avant - Rem-placement
2	005012	Clignotants avant - Remplacement
3	005002	Phare avant - Remplacement
4	005008	Ampoules du phare avant - Rempla-cement

Roue avant

ROUES AVANT

	Code	Opération	Durée
1	003047	Pneu avant - Remplacement
2	003033	Moyeu du roue avant - Remplace-ment
3	003037	Jante de la roue avant - Remplace-ment
4	005089	Roue phonique - Remplacement
5	002041	Disque du frein avant - Remplace-ment
6	004123	Roue avant - Remplacement

Roue arrière

ROUE ARRIÈRE

	Code	Opération	Durée
1	002070	Disque du frein arrêté - Remplacement
2	001016	Roue arrêté - Remplacement
3	001071	Jante de la roue arrêté - Démont. et remont.
4	004126	Pneu roue arrêté - Remplacement

Pompe carburant

POMPE À CARBURANT

	Code	Opération	Durée
1	004073	Pompe à essence - Remplacement
2	004137	Tuyau de la pompe du carburateur -Remplacement

Dispositifs électriques

DISPOSITIVIELETTRICI

	Code	Opération	Durée
1	005007	Batterie - Remplacement
2	005003	Klaxon - Remplacement
3	000319	Télérupteur - Remplacement
4	005011	Télérupteur de démarrage - Rempla-cement
5	005052	Fusible (1) - Remplacement

CABLAGGIO

	Code	Opération	Durée
1	005001	Installation électrique - Replacement

Commandes électriques

COMMANDES AU GUIDON

	Code	Opération	Durée
1	005017	Interrupteur d'arrêt - Remplacement
2	005077	Interrupteur d'arrêt d'urgence - Remplacement
3	005041	Bouton du démarreur - Remplacement
4	004010	Serrure antivol - Remplacement
5	005040	Bouton du klaxon - Remplacement
6	005006	Commutateur des feuels ou des cli-gnotants - Remplacement
7	005039	Commutateur de feuels - Remplacement
8	005143	Bouton Mode - Remplacement
9	005142	touché de déblocage - Remplacement
10	005084	touché des feuels de détresse - Remplacement
11	888126	touché sous la selle - Remplacement
12	005149	Interrupteur de la pédale de frein - Rempl.

Transmissions

Transmissions des serrures

	Code	Opération	Durée
1	003094	Câble de commande de l'étrier roll lock - Remplacement
2	002082	Transmission d'ouverture de la trappe de carburant - Remplacement
3	002083	Transmission d'ouverture de la selle - Remplacement
4	002093	Transmission d'ouverture du coffre - Remplacement
5	002026	Transmission du frein de stationnement - remplacement

Portecasque

PORTACASCO

	Code	Opération	Durée
1	005046	Couvre-batterie - Remplacement
2	005026	Ampoule du coffre à casque - Remplacement
3	005027	Support de la ampoule du coffre à casque - Remplacement
4	004016	Coffre à casque - Remplacement
5	004142	Prise de courant- Remplacement
6	005033	Interrupteur de l'éclairage du coffre - Remplacement

Carters arrête

PROTECTIONS ARRIÈRE

	Code	Opération	Durée
1	004081	Volet du coffre - Remplacement
2	004174	Tringlerie du coffre
3	005048	Porte-plaque d'immatriculation -Remplacement
4	004082	Joint du coffre - Remplacement

Suspension avant

SUSPENSION AVANT

	Code	Opération	Durée
1	003010	Suspension avant - Révision
2	003111	Tube de direction latéral - Rempla-cement
3	003038	Axe de la roue avant - Démont. et re-mont.
4	003040	Paliers de la roue avant - Rempla-cement
5	003107	Tiges de glissement - Remplace-ement
6	003113	Amortisseur avant - Remplacement

Installation de refroidissement

SYSTÈME DE REFROIDISSEMENT

	Code	Opération	Durée
1	007013	Tuyau de raccordement du vase d'expansion au radiateur - Rempla-cement
2	001052	Liquide de refroidissement et évvent d'air - Remplacement
3	007001	Vase d'expansion - Remplacement
4	007024	Bouchon du vase d'expansion - Remplacement
5	007003	Tube de refoulement et-retour du li-quine de refroidissement - Rempla-cement
6	007016	Ventilateur avec support - Rempla-cement
7	007002	Radiateur d'eau - Remplacement

Installation des freins

SYSTÈME DE FREINAGE

	Code	Opération	Durée
1	002025	Tuyau de frein - Remplacement
2	003096	Étrier roll lock - Remplacement
3	003100	Plaquettes de l'étrier roll lock - Remplacement
4	003108	Transmission flexible du frein de stationnement - Remplacement
5	003109	Étrier mécanique du frein de stationnement - Remplacement
6	002002	Mâchoires - Plaquettes du frein arrière - Remplacement
7	002020	Tuyaux du frein arrière - Démontage et remontage
8	002081	Tuyau du frein arrière - Remplacement
9	003118	Secteur du disque roll lock - RemplACEMENT
10	003103	Répartiteur du tuyau du système de blocage de la suspension - RemplACEMENT
11	003102	Tuyau du système de blocage de la suspension répartiteur - étrier - Remplacement
12	003088	Pompe hydraulique roll lock - Remplacement
13	002021	Tuyau du frein avant - Remplacement
14	002007	Plaquettes du frein avant - Remplacement
15	002039	Étrier du frein avant - Remplacement
16	003104	Étrier de blocage du système de sus-pension - Remplacement
17	003119	Tuyau du système de blocage de la suspension pompe-repartiteur -Remplacement
18	003105	Liquide de frein du système de blo-cage de la suspension - Rempl.
19	003106	Capteur de pression du système de blocage de la suspension - Rempla-cement
20	003121	Levier de commande du frein de sta-t-ionnement - Remplacement
21	003122	Microcontact du levier de commande du frein de stationnement - Rempla-cement
22	002048	Étrier du frein arrêté - Remplace-ment
23	002080	Liquide du frein arrêté et purge du système - Remplacement
24	002047	Liquide du frein AV et purge du sys-tème - Rempl.

FREIN INTÉGRAL À PÉDALE

	Code	Opération	Durée
1	002014	Pédale de frein - Démontage et re-montage
2	002088	Pompe du frein intégral - Remplacement
3	002084	Tuyau de la pompe du frein intégral, dispositif - Remplacement
4	002089	Dispositif de freinage intégral - Remplacement
5	002090	Liquide du frein intégral et purge du système - Remplacement

Pare-brise

PARE-BRISE

	Code	Opération	Durée
1	004101	Pare-brise - Remplacement

Décalcomanes

DECALCOMANIES

	Code	Opération	Durée
1	004066	Rétroviseur - Remplacement
2	004159	Étiquettes et autocollants - Rempla-cement

Le système de blocage du roulis

SYSTÈME DE ROULIS

	Code	Opération	Durée
1	003073	Jeu direction - Réglage
2	003112	Tube de direction central - Rempla-cement
3	003002	Rondelles de butée de la direction -Remplacement
4	003115	Bras parallélogramme - Remplace-ment
5	003114	Coussinets parallélogramme - Rem-place-ment
6	003116	Barre de direction - Remplacement
7	003117	Liaison homocinétique - Remplace-ment
8	003110	Rondelles de butée de la colonne la-terale - Rempl.

Moteur réducteur

MOTORÉDUCTEUR

	Code	Opération	Durée
1	003101	Levier de commande de l'étrier roll lock - Remplacement
2	005009	Régulateur de tension - Remplacement
3	003095	Bride de support de l'étrier roll lock - Remplacement
4	001069	Bobine H.T. - Remplacement
5	001094	Capuchon de la bougie - Remplacement
6	003120	Centrale roll lock - Remplacement
7	003093	Carter du motoréducteur - RemplACEMENT
8	003090	Moteur électrique du motoréducteur - Remplacement
9	003092	Coussinets du motoréducteur - Remplacement
10	003091	Pignon du motoréducteur - RemplACEMENT
11	003089	Potentiomètre du motoréducteur - Remplacement
12	003097	Microcontact de l'étrier roll lock - Remplacement

Amortisseurs: 315

Ampoules: 81

Filtre à air : 41, 388

Filtre à huile:

Frein: 325, 326, 328, 335, 337

Fusibles: 83

Groupe optique: 351, 353, 356, 360

Huile moteur : 41, 44

Identification : 8

Liquide de refroidissement: 256, 343, 347

Pneus: 11

Produits conseillés:

Réservoir: 360, 396
