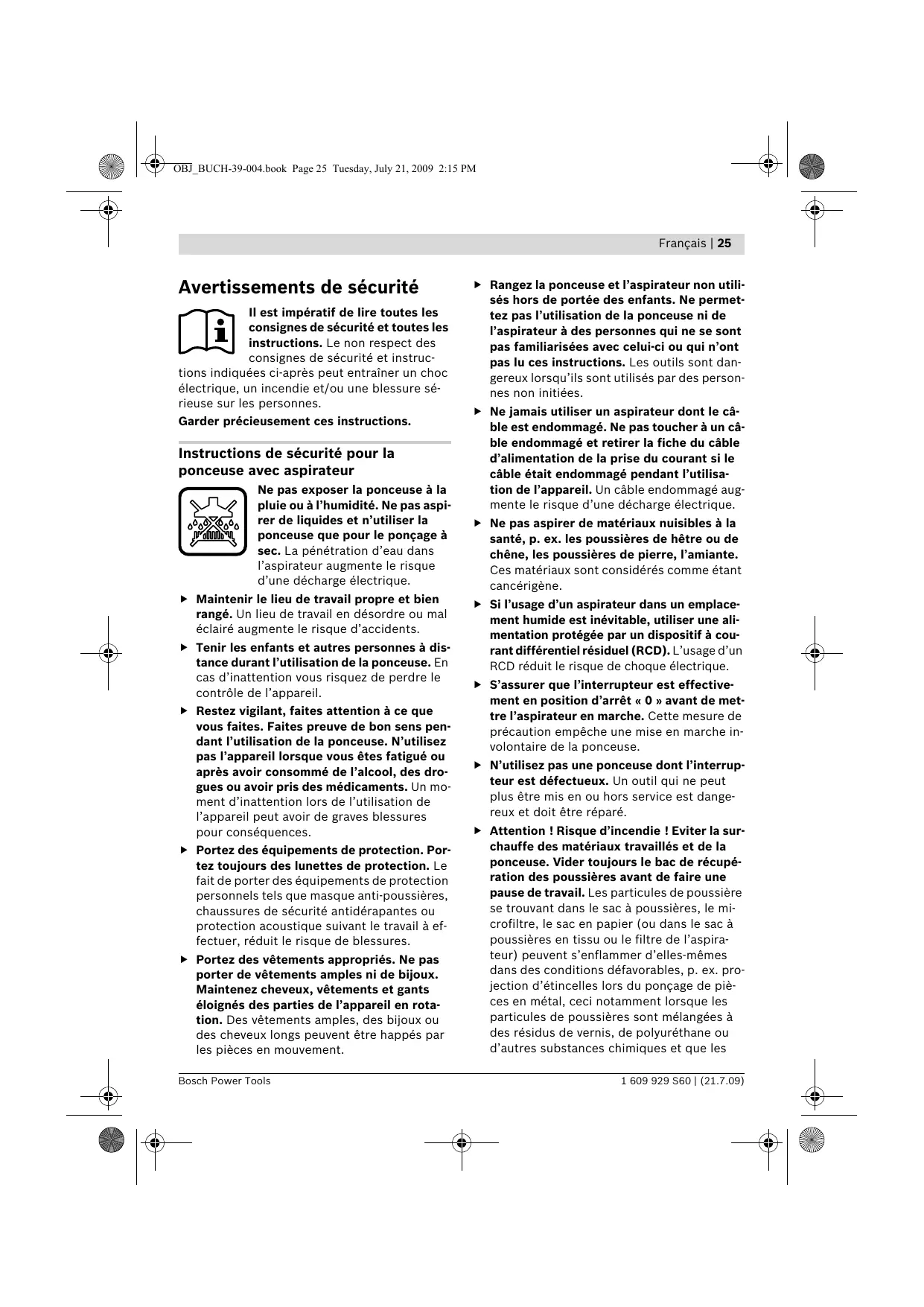

électrique, un incendie et/ou une blessure sérieuse sur les personnes. Garder précieusement ces instructions.
Ne pas exposer la ponceuse à la pluie ou à l’humidité. Ne pas aspirer de liquides et n’utiliser la ponceuse que pour le ponçage à sec. La pénétration d’eau dans l’aspirateur augmente le risque d’une décharge électrique. f Maintenir le lieu de travail propre et bien rangé. Un lieu de travail en désordre ou mal éclairé augmente le risque d’accidents. f Tenir les enfants et autres personnes à distance durant l’utilisation de la ponceuse. En cas d’inattention vous risquez de perdre le contrôle de l’appareil. f Restez vigilant, faites attention à ce que vous faites. Faites preuve de bon sens pendant l’utilisation de la ponceuse. N’utilisez pas l’appareil lorsque vous êtes fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention lors de l’utilisation de l’appareil peut avoir de graves blessures pour conséquences. f Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. f Portez des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l’appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par les pièces en mouvement. Bosch Power Tools
Ces matériaux sont considérés comme étant cancérigène. f Si l’usage d’un aspirateur dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choque électrique. f S’assurer que l’interrupteur est effectivement en position d’arrêt « 0 » avant de mettre l’aspirateur en marche. Cette mesure de précaution empêche une mise en marche involontaire de la ponceuse. f N’utilisez pas une ponceuse dont l’interrupteur est défectueux. Un outil qui ne peut plus être mis en ou hors service est dangereux et doit être réparé. f Attention ! Risque d’incendie ! Eviter la surchauffe des matériaux travaillés et de la ponceuse. Vider toujours le bac de récupération des poussières avant de faire une pause de travail. Les particules de poussière se trouvant dans le sac à poussières, le microfiltre, le sac en papier (ou dans le sac à poussières en tissu ou le filtre de l’aspirateur) peuvent s’enflammer d’elles-mêmes dans des conditions défavorables, p. ex. projection d’étincelles lors du ponçage de pièces en métal, ceci notamment lorsque les particules de poussières sont mélangées à des résidus de vernis, de polyuréthane ou d’autres substances chimiques et que les 1 609 929 S60 | (21.7.09)
Instructions de sécurité pour l’aspirateur N’aspirez pas de liquides. La pénétration d’eau dans l’aspirateur augmente le risque de choc électrique.
électrique. f Si l’usage d’un aspirateur dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choque électrique. f Ne pas aspirer de matériaux nuisibles à la santé, p. ex. les poussières de hêtre ou de chêne, les poussières de pierre, l’amiante. Ces matériaux sont considérés comme étant cancérigène. f Ne faites réparer l’aspirateur que par un personnel qualifié et seulement avec des pièces de rechange d’origine. Ceci garantit le maintien de la sécurité de l’aspirateur.
Utilisation conforme Ponceuse Multifonctions Eléments de l’appareil La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique.
11 Raccord de ventilation d’air avec connexion pour tuyau
17 Rainures de guidage du sac à poussière
19 Gabarit de perçage 20 Adaptateur d’aspiration Ø 35 mm 21 Buse d’aspiration/de gonflage 22 Raccord du tuyau d’aspiration à la ponceuse Multifonctions 23 Levier SDS pour le déverrouillage du plateau de ponçage 24 Plateau de ponçage 25 Feuille abrasive 26 Patin « Spécial Persiennes »*
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 792 conformément aux termes de la réglementation 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
Lors du travail, le niveau sonore peut dépasser 80 dB(A). Porter une protection acoustique ! Valeurs totales des vibrations (somme vectorielle des trois axes directionnels) relevées conformément à la norme EN 60745 : Valeur d’émission vibratoire ah =7 m/s2, Incertitude K =1,5 m/s2. Le niveau d’oscillation indiqué dans ces instructions d’utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d’outils électroportatifs. Il est également approprié pour une estimation préliminaire du niveau de vibrations. Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est cependant utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, le niveau d’oscillation peut être différent. Ceci peut augmenter considérablement le niveau de vibrations pendant toute la durée de travail. Pour une estimation précise du niveau de vibrations, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement le niveau de vibrations pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibrations, telles que par exemple : Entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail. Aspirateur Valeurs de mesure déterminées conformément à EN 60704. Les mesures réelles (A) du niveau de pression acoustique de l’aspirateur sont de 77 dB(A). Incertitude K=3 dB. 1 609 929 S60 | (21.7.09)
Ouvrez le capot de fermeture 16 et introduisez le sac à poussière 18 dans les rainures de guidage 17 conformément aux indications sur la figure en y accédant par le haut. Refermez le capot de fermeture 16 jusqu’à ce qu’il s’encliquette de façon perceptible. Lors de l’enlèvement d’un sac à poussière rempli, veillez à ce que le compartiment du sac à poussière soit propre. Le cas échéant, nettoyez-le à l’aide d’un chiffon humide ou d’un pinceau. Bosch Power Tools
Sur le tuyau d’aspiration 3, la ponceuse Multifonctions 1 ou les accessoires indiqués sur la page des accessoires peuvent être alors raccordés. Fonction de ventilation d’air L’aspirateur 4 peut être modifié d’un tour de main pour être mis en mode ventilation d’air. Retirez la grille de ventilation d’air avec le filtre à air d’échappement 12 du raccord de fixation 10. A sa place, le raccord de ventilation d’air avec connexion pour tuyau 11. Ajustez l’une sur l’autre les flèches se trouvant sur le tuyau d’aspiration 3 et sur raccord de ventilation d’air 11 et introduisez le tuyau d’aspiration dans le raccord de ventilation d’air. Un « clic » se fait entendre quand le tuyau d’aspiration est en butée sur l’adaptateur. f Ne pas diriger le jet d’air vers des personnes ou des animaux. L’air évacué est de l’air chaud. Bosch Power Tools
12 doit être montée sur le raccord de fixation 10. Le filtre à air filtre l’air évacué. Enfoncez le tuyau d’aspiration 3 dans le raccord du tuyau d’aspiration de la ponceuse Multifonctions 22. Veillez à ce qu’un sac à poussière soit monté dans l’aspirateur pendant le ponçage. Pour retirer le tuyau d’aspiration 3 tournez légèrement le tuyau, puis retirez-le.
(voir figure G) Avant de monter une nouvelle feuille abrasive, éliminez les poussières et saletés se trouvant sur le plateau de ponçage 24 à l’aide d’un pinceau p. ex. Afin de garantir une bonne aspiration de poussières, assurez-vous que les trous perforés de la feuille abrasive et du plateau de ponçage coïncident. Le plateau de ponçage 24 est équipée d’un revêtement auto-aggripant, ce qui permet de fixer rapidement et facilement les feuilles abrasives. Tapotez légèrement sur le revêtement autoagrippant du plateau de ponçage 24 avant de monter la feuille abrasive 25 afin d’obtenir une adhésion optimale. La ponceuse Multifonction est équipée de 2 feuilles abrasives qui peuvent être remplacées séparément selon leur état d’usure. f N’utiliser la ponceuse Multifonctions que lorsque les deux feuilles abrasives sont montées. f N’utiliser que des feuilles abrasives qui ont la même grosseur de grains. 1 609 929 S60 | (21.7.09)
Pour retirer la feuille abrasive 25, prenez-la par un coin et retirez-la du plateau de ponçage 24. Il est possible d’utiliser les feuilles abrasives de la ponceuse Delta Bosch. Montez les accessoires de ponçage tels que les non-tissé ou les feutres à polir de la même manière sur le plateau de ponçage. Choix de la feuille abrasive En fonction du matériau à travailler et du travail demandé, il existe différentes feuilles abrasives : Grains 40—180 Pour travailler tous les bois
En fonction de la qualité souhaitée de la surface à travailler, utilisez le type de non-tissé ou de feutre à polir le mieux adapté au travail à effectuer.
(voir figure H) n Poussez le levier SDS du déverrouillage du plateau de ponçage 23 vers la droite jusqu’à la butée. o Retirez le plateau de ponçage 24. p Guidez le plateau de ponçage 24 par le bas contre la fixation du plateau de ponçage et le presser solidement. q Poussez le levier SDS pour le déverrouillage du plateau de ponçage 23 vers la gauche jusqu’à la butée. Au cas où le coin avant de la feuille abrasive serait usé, le plateau de ponçage complet peut être retiré et – orienté de 120° et être – remonté.
Mise en service f Tenir compte de la tension du réseau !La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l’aspirateur. Les aspirateurs fonctionnant sur 230 V peuvent également être mis en service sur 220 V. Mise en Marche/Arrêt f Ne mettez l’aspirateur en marche que quand la ponceuse se trouve sur la position « 0 ». Avant de mettre la ponceuse de côté, attendez que celle-ci se soit complètement arrêtée de tourner. La ponceuse risquerait d’effectuer un mouvement non intentionné. f Déroulez complètement le câble avant de mettre en marche l’aspirateur. Le câble risquerait de s’échauffer. f Avant chaque utilisation de l’aspirateur, retirez l’obturateur 9. Veillez à ce que le clapet Bypass 15 soit toujours libre. Le moteur de l’aspirateur peut surchauffer et être endommagé. Pour mettre l’aspirateur en marche, appuyez sur l’interrupteur Marche/Arrêt de l’aspirateur 7. Pour arrêter l’aspirateur, appuyez de nouveau sur l’interrupteur Marche/Arrêt de l’aspirateur 7. Pour mettre la ponceuse Multifonctions en marche, mettez d’abord l’aspirateur en marche, puis poussez l’interrupteur Marche/Arrêt de la ponceuse 2 vers l’avant sur la position « I ». Poussez l’interrupteur Marche/Arrêt 2 vers le bas pour le bloquer dans cette position.
Travailler avec la ponceuse Multifonctions Pour une utilisation appropriée de la tête de ponçage VENTARO, tenez compte des indications suivantes : – Ne pas aspirer de copeaux, de restes de colle ou de silicone avec la tête de ponçage. – Ne pas poncer à l’eau. – Lors du ponçage de bois dur, des poussières très fines sont générées qui bouchent les pores du sac à poussières. – Si les pores du sac à poussières sont bouchés, la capacité d’abrasion diminue. – Lors du ponçage de bois dur, le sac à poussières doit donc être remplacé plus souvent. L’enlèvement de matière dépend essentiellement du choix de la feuille abrasive. Seules des feuilles abrasives impeccables assurent un bon travail de ponçage et ménagent l’outil électroportatif. Veillez à ce que la pression de travail soit régulière, afin d’augmenter la durée de vie des feuilles abrasives. Une pression trop élevée exercée sur l’appareil n’a pas pour conséquence une meilleure puissance de ponçage mais une usure plus importante de l’outil électroportatif et de la feuille abrasive.
N’utilisez que des accessoires de ponçage d’origine Bosch. Montage du gabarit de perçage (voir figure D) Le gabarit de perçage 19 permet un ponçage presque sans poussière des murs etc. Montez le tuyau d’aspiration 3, l’adaptateur d’aspiration étant monté 20, sur le raccord du gabarit de perçage 19. Mettez en marche l’aspirateur et placez le gabarit de perçage 19 sur le mur de sorte que l’ouverture du gabarit de perçage coïncide avec le trou à percer. Grâce à la sous-pression produite, le gabarit de perçage reste ainsi fixé sans aide supplémentaire sur les surfaces planes. Utilisation de la buse d’aspiration/de gonflage (voir figure E) La buse d’aspiration/de gonflage 21 peut être utilisée pour aspirer des endroits difficilement accessibles ou pour gonfler des objets appropriés. Enfoncez le tuyau d’aspiration 3, l’adaptateur d’aspiration 20 étant monté, sur la buse d’aspiration/de gonflage 21. En fermant ou ouvrant l’orifice se trouvant sur le côté de la buse, à l’aide de votre doigt, vous pouvez réguler le courant d’air en sortie de la buse.
Contrôlez régulièrement le niveau de remplissage du sac à poussière 18 et remplacez-le afin de garantir une capacité d’aspiration optimale. Lors de l’utilisation de la ponceuse Multifonctions, remplacez le sac à poussière dès que la puissance de ponçage diminue. Si, malgré tous les soins apportés à la fabrication et au contrôle de la ponceuse Multifonctions et de l’aspirateur, ceux-ci présentaient un défaut, la réparation ne doit être confiée qu’à une station de Service Après-Vente agréée pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d’article à dix chiffres de la ponceuse multiple ou de l’aspirateur indiqué sur la plaque signalétique.
Clients Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et leurs accessoires.
Européenne : Ne pas jeter votre ponceuse multiple ou votre aspirateur avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les ponceuses multiples ou les aspirateurs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée. Sous réserve de modifications. Bosch Power Tools
23 Botón SDS de retención de la placa lijadora
EPTA-Procedure El nivel de ruido al trabajar puede llegar a superar 80 dB(A). ¡Colocarse unos protectores auditivos! Bosch Power Tools El nivel de presión sonora típico del aspirador, determinado con un filtro A, es de 77 dB(A). Tolerancia K=3 dB.
Lijadora universal Inserte la manguera 3 en la conexión para aspiración 8 haciendo coincidir sendas flechas. Percibirá un clic al quedar enclavada la manguera de aspiración. A la manguera de aspiración 3 puede conectarse la lijadora universal 1 o los accesorios especiales que se detallan en la página con la relación de accesorios. Función de soplado Con pocas maniobras puede transformarse el aspirador 4 para actuar como soplador.
Introduzca la manguera de aspiración 3 en la conexión de la lijadora universal 22. Observe que al lijar se encuentre montado un saco colector de polvo en el aspirador. Para desmontar la manguera de aspiración 3 gírela ligeramente primero y tire de ella para sacarla.
Antes de montar una hoja lijadora nueva elimine, p. ej. con un pincel, la suciedad y el polvo que pudiera estar adherido a la placa lijadora 24. Para que la eficacia en la aspiración de polvo sea óptima, cuide que las perforaciones en la hoja lijadora coincidan con los taladros en la placa lijadora.
– No aspire virutas, restos de pegamento ni silicona con el dispositivo de lijado. – No lije en húmedo. – Al lijar maderas duras se produce un polvo muy fino que alcanza a taponar los poros del saco colector de polvo. – Si los poros del saco están obstruidos, el rendimiento de lijado se reduce. – Por ello, al lijar maderas duras es necesario cambiar el saco colector de polvo con mayor frecuencia. El rendimiento conseguido en el arranque de material viene determinado esencialmente por la hoja lijadora empleada. Únicamente unas hojas lijadoras en buenas condiciones permiten conseguir un buen rendimiento en el arranque de material además de cuidar la herramienta eléctrica. Preste atención a ejercer una presión de aplicación uniforme para prolongar la vida útil de las hojas lijadoras. Una presión de aplicación excesiva no supone un mayor rendimiento en el arranque de material, sino un mayor desgaste de la herramienta eléctrica y hoja lijadora. Para lijar con exactitud esquinas, bordes y en lugares de difícil acceso puede trabajarse también con la punta o uno de los bordes de la placa lijadora.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la lijadora universal o del aspirador.
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. 28 Ponta de lixar, plana* 29 Ponta de lixar, oval* *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
EN 60704. O nível de pressão acústica ponderado como A do aspirador é tipicamente 77 dB(A). Incerteza K=3 dB.
Usare la protezione acustica! Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745: Valore di emissione dell’oscillazione ah =7 m/s2,
