ART 23 EASYTRIM - Débroussailleuse BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse sans fil (coupe-bordure à accu)
Marque	BOSCH
Modèle	ART 23 EASYTRIM
Diamètre de coupe	23 cm
Vitesse de rotation à vide	9 500 tr/min
Poids (sans accessoire)	1,9 kg
Alimentation	Accu NiMH 14,4 V, 1,5 Ah
Chargeur	AL 1404 (courant de charge 0,4 A)
Temps de charge (accu déchargé)	3 à 5 heures
Hauteur de coupe maximale	15 cm (herbe)
Autonomie (conditions faciles)	Jusqu'à 500 m
Niveau de pression acoustique	72 dB(A)
Niveau de puissance acoustique garanti	<94 dB(A)
Vibration avant-bras	<2,5 m/s²
Type de lame	Lame en plastique d'origine Bosch
Capot de protection	Inclus (encliquetable)
Poignée de guidage	Réglable
Tige	Assemblable par encliquetage (parties supérieure et inférieure)
Sécurité	Interrupteur Marche/Arrêt, arrêt de sécurité, protection contre les projections
Entretien	Nettoyage avec brosse douce et chiffon, pas d'eau ni solvants
Pièces détachées	Lames de rechange Bosch d'origine recommandées
Réparabilité	Service Après-Vente Bosch
Température d'utilisation	0 à 40 °C
Température de charge	0 à 45 °C
Contenu de l'emballage	Coupe-bordure, capot de protection, plateau, lame, chargeur, instructions d'utilisation

FOIRE AUX QUESTIONS - ART 23 EASYTRIM BOSCH

Comment assembler la débroussailleuse ART 23 EASYTRIM ?

Assemblez la partie supérieure et inférieure de la tige jusqu'à entendre un clic. Ensuite, montez le capot de protection sur la tête du coupe-bordure en l'accrochant et en le glissant vers l'arrière, puis poussez-le vers le bas jusqu'à l'encliquetage. Enfin, montez le plateau et la lame en pressant le plateau sur l'arbre d'entraînement (clic) puis en poussant la lame sur la tige et en la tirant vers l'extérieur jusqu'à l'encliquetage. Ne mettez l'accu qu'après montage complet.

Comment charger l'accu de la débroussailleuse ?

Branchez le chargeur AL 1404 sur une prise de courant. Insérez l'accu NiMH dans la douille du chargeur. Le processus de charge débute automatiquement. La LED verte indique qu'il y a courant de charge. Le temps de charge est d'environ 3 à 5 heures. Ne chargez pas l'accu plus de 5,5 heures. Une fois chargé, retirez l'accu et débranchez le chargeur.

Quelle est l'autonomie de l'accu ?

L'autonomie dépend des conditions de travail : jusqu'à 500 mètres en conditions faciles, jusqu'à 300 mètres en conditions moyennes, et jusqu'à 50 mètres en conditions difficiles (herbe haute, sol accidenté).

Comment remplacer la lame de la débroussailleuse ?

Arrêtez l'appareil et retirez l'accu. Poussez la lame usée vers l'intérieur jusqu'à ce qu'elle sorte de la tige. Nettoyez la tige avec un couteau pour enlever les résidus. Montez une nouvelle lame Bosch d'origine en la poussant sur la tige, puis en la tirant vers l'extérieur jusqu'à l'encliquetage.

Que faire si la débroussailleuse ne démarre pas ?

Vérifiez d'abord si l'accu est chargé. Si l'accu est déchargé, rechargez-le. Si le problème persiste, le câblage interne ou l'interrupteur Marche/Arrêt peuvent être défectueux. Dans ce cas, contactez le service après-vente Bosch.

Puis-je utiliser des lames en métal sur la ART 23 EASYTRIM ?

Non, il est strictement interdit d'utiliser des lames en métal. Utilisez uniquement les lames d'origine Bosch spécifiquement conçues pour cet appareil. Les lames métalliques peuvent endommager la machine et présenter un risque de blessure.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité, des chaussures fermées et un pantalon long. Gardez une distance de sécurité par rapport aux personnes et aux animaux. N'utilisez pas l'appareil sous la pluie ou sur de l'herbe mouillée. Avant tout nettoyage ou entretien, retirez l'accu. Ne touchez pas la lame en rotation. Stockez l'appareil hors de portée des enfants.

Comment nettoyer la débroussailleuse ?

Retirez l'accu. Nettoyez les parties extérieures avec une brosse douce et un chiffon. N'utilisez pas d'eau ni de solvants. Nettoyez l'intérieur du capot de protection avec un morceau de bois ou de plastique pour retirer les herbes coincées. Assurez-vous que les ouïes de ventilation ne sont pas obstruées.

Où puis-je trouver des pièces de rechange pour la ART 23 EASYTRIM ?

Les pièces de rechange, notamment les lames, sont disponibles auprès du service après-vente Bosch. Vous pouvez consulter les vues éclatées sur www.bosch-pt.com. Pour toute commande, indiquez le numéro de référence à 10 chiffres de l'appareil (visible sur la plaque signalétique).

Que faire en cas de vibrations ou bruit excessif ?

Des vibrations ou bruit excessif peuvent indiquer un défaut de l'appareil ou une lame cassée. Arrêtez immédiatement l'appareil et retirez l'accu. Vérifiez la lame : si elle est cassée, remplacez-la. Si le problème persiste, contactez le service après-vente Bosch pour une réparation.

MODE D'EMPLOI ART 23 EASYTRIM BOSCH

Instructions d'emploi

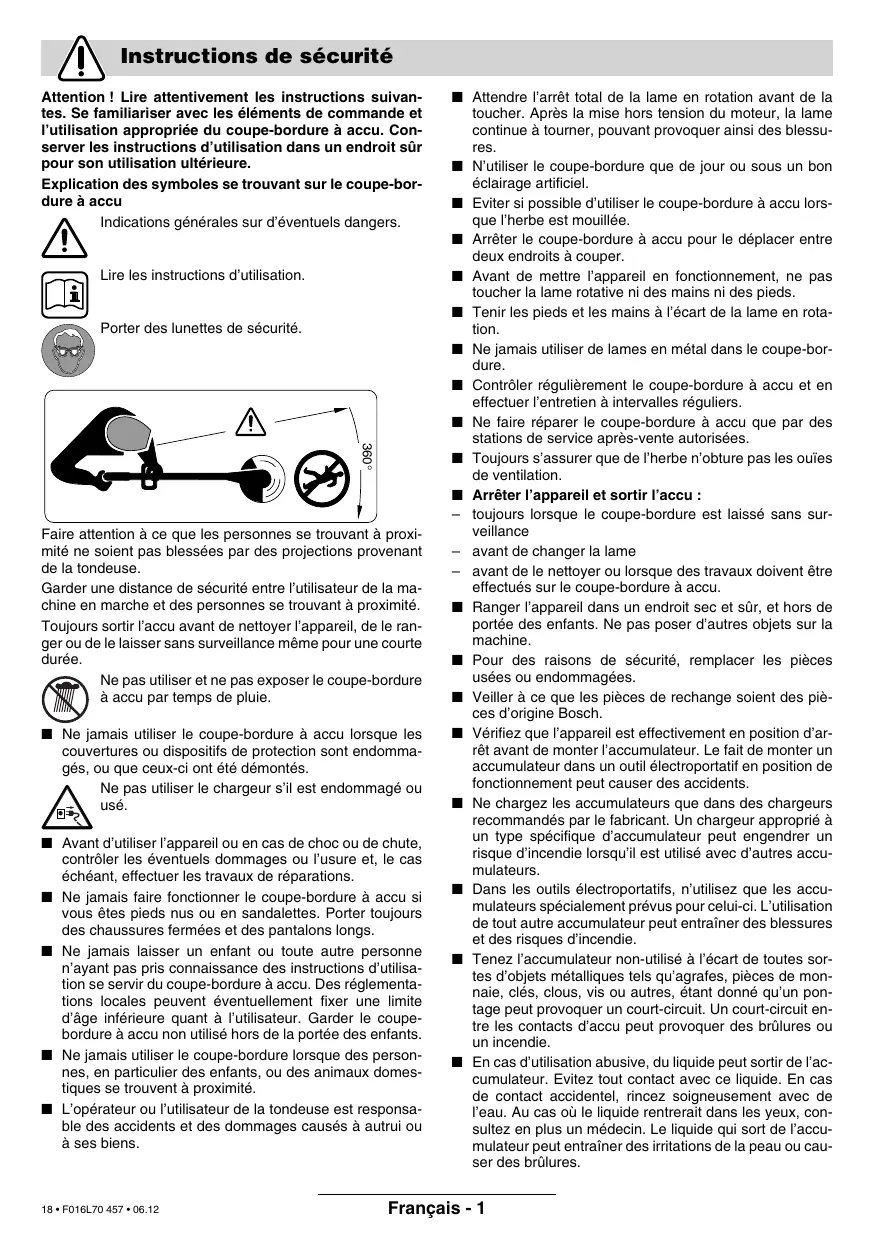

Instructions de sécurité

Attention! Lire attentivement les instructions suivantes. Se familiariser avec les éléments de commande et l'utilisation appropriée du coupe-bordure à accu. Conserver les instructions d'utilisation dans un endroit sûr pour son utilisation ultérieure.

Explication des symboles se trouvant sur le coupe-bordure à accu

Indications générales sur d'éventuels dangers.

Lire les instructions d'utilisation.

Porter des lunettes de sécurité.

Faire attention à ce que les personnes se trouvant à proximité ne soient pas blessées par des projections provenant de la tondeuse.

Garder une distance de sécurité entre l'utilisateur de la machine en marche et des personnes se trouvant à proximité.

Toujours sortir l'accu avant de nettoyer l'appareil, de le ranger ou de le laisser sans surveillance même pour une courte durée.

Ne pas utiliser et ne pas exposer le coupe-bordure à accu par temps de pluie.

Ne jamais utiliser le coupe-bordure à accu lorsque les couvertures ou dispositifs de protection sont endommagés, ou que ceux-ci ont été démontés.

Ne pas utiliser le chargeur s'il est endommagé ou usé.

Avant d'utiliser l'appareil ou en cas de choc ou de chute, contrôler les éventuels dommages ou l'usure et, le cas échéant, effectuer les travaux de réparations. Ne jamais faire fonctionner le coupe-bordure à accu si vous êtes pieds nus ou en sandalettes. Porter toujours des chaussures fermées et des pantalons longs. Ne jamais laisser un enfant ou toute autre personne n'ayant pas pris connaissance des instructions d'utilisation se servir du coupe-bordure à accu. Des réglementations locales peuvent éventuellement fixer une limite d'âge inférieure quant à l'utilisateur. Garder le coupe-bordure à accu non utilisé hors de la portée des enfants. Ne jamais utiliser le coupe-bordure lorsque des personnes, en particulier des enfants, ou des animaux domestiques se trouvent approximativement. L'opérateur ou l'utilisateur de la tondeuse est responsable des accidents et des dommages causés à autrui ou à ses biens.

- Arrête l'appareil et sort l'accu :

■ Attendre l'arrêt total de la lame en rotation avant de la toucher. Après la mise hors tension du moteur, la lame continue à tourner, pouvant provoquer ainsi des blessures. N'utiliser le coupe-bordure que de jour ou sous un bon éclairage artificiel. Éviter si possible d'utiliser le coupe-bordure à accu lors que l'herbe est mouillée. - Arrêter le coupe-bordure à accu pour le déplacer entre deux endroits à couper. Avant de mettre l'appareil en fonctionnement, ne pas toucher la lame rotative ni des mains ni des pieds. - Tenir les pieds et les mains à l'écart de la lame en rotation. Ne jamais utiliser de lames en métal dans le coupe-bordure. - Contrôler régulièrement le coupe-bordure à accu et en effectuer l'entretien à intervalles réguliers. Ne faire réparer le coupe-bordure à accu que par des stations de service après-vente autorisées. Toujours s'assurer que de l'herbe n'obture pas les ouïes de ventilation. - Toujours lorsque le coupe-bordure est laissé sans surveillance - avant de changer la lame - avant de le nettoyer ou lorsque des travaux doivent être effectués sur le coupe-bordure à accu. Ranger l'appareil dans un endroit sec et sûr, et hors de portée des enfants. Ne pas poser d'autres objets sur la machine. Pour des raisons de sécurité, remplacer les pièces usées ou endommagées. Veiller à ce que les pièces de rechange soient des pièces d'origine Bosch. Vérifier que l'appareil est effectivement en position d'arrêt avant de monter l'accumulateur. Le fait de monter un accumulateur dans un outil electroportatif en position de fonctionnement peut causer des accidents. Ne charger les accumulateurs que dans des chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécifique d'accumulateur peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accumulateurs. Dans les outils electroportatifs, n'utiliser que les accumulateurs spécialement prévus pour celui-ci. L'utilisation de tout autre accumulateur peut entraîner des blessures et des risques d'incendie. Tenir l'accumulateur non-utilisé à l'écart de toutes sortes d'objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts d'accumulateur peut provoquer des brûlures ou un incendie. En cas d'utilisation abusive, du liquide peut sortir de l'accumulateur. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accumulateur peut entraîner des irritations de la peau ou causer des brûlures.

Caractéristiques techniques

Coupe-bordure à accu		ART 23 EASYTRIM ACCU/ ART 2300 EASYTRIM ACCU	ART 26 EASYTRIM ACCU/ ART 2600 EASYTRIM ACCU
Référence		3 600 H78 H..	3 600 H78 J..
Vitesse de rotation en marche à vide	[tr/min]	9 500	9 000
Diamètre de la coupe	[cm]	23	26
Poids (sans accessoires spéciaux)	[kg]	1,9	2,0
Numéro de série	Voir numéro de série 14 (plaque signalétique) sur la machine.
Accu		NiMH	NiMH
Référence		2 607 335 699	2 607 335 699
Tension nominale	[V]	14,4	14,4
Capacité	[Ah]	1,5	1,5
Temps de chargement (accu décharge)	[h]	3 – 5*	3 – 5*
Chargeur		AL 1404	AL 1404
Référence		2 607 225 ..	2 607 225 ..
Courant de charge	[A]	0,4	0,4
Plage de température de charge admissible	[°C]	0–45	0–45

La durée du temps de charge est basée sur une tension d'entrée du chargeur de 230 V.

Utilisation conforme

L'appareil est conçu pour tondre le gazon et couper les mauvaises herbes sous les buissons ainsi que sur les talus et sur les couronnes inaccessibles aux tondeuses.

L'utilisation conforme se rapporte à une température ambiante située entre 0°C et 40°C.

Ce manuel contient des indications quant à la manière de monter et d'utiliser correctement l'appareil. Il est important de lire attentivement ces instructions.

Pièces fournies avec l'appareil

Retirer avec précaution le coupe-bordure à accu de l'emballage, vérifier si tous les éléments suivants sont complets :

• Coupe-bordure Capot de protection
• Plateau Lame
• Chargeur
• Instructions d'utilisation

S'il vous manque des éléments ou si l'une des pièces est endommagée, veuillez contacter notre revendeur.

Éléments de la appareil

1 Interrupteur Marche/Arrêt 2 Poignée 3 Poignée de guidage 4 Partie supérieure de la tige 5 Partie inférieure de la tige 6 Tête du coupe-bordure 7 Ouïes de ventilation 8 Capot de protection 9 Accumulator

10 Chargeur 11 Compartiment d'accumulateur 12 Indication à DEL 13 Fiche** 14 Numéro de série

**différent selon les pays

Les accessoires reproduits ou décrits ne sont pas forcément fournis avec l'appareil.

Attention! Avant d'effectuer des travaux de réglage ou de nettoyage, arrêtez l'appareil et sortez l'accu.

Lorsque on a arrêté le coupe-bordure à accu, la lame continue à tourner encore pendant quelques secondes.

Attention - ne pas toucher la lame en rotation.

Processus de charge

Le processus de charge commence dès que la fiche du secteur est introduite dans la prise de courant et que l'accu 9 est mis dans la douille du chargeur 11.

La LED 12 verte ne constitue pas un indicateur de l'état de charge. La LED verte allumée indique simplement qu'il y a un courant de charge.

Une fois le processus de charge terminé (env. 3 à 5 h), retirer la fiche du chargeur de la prise de courant et enlever l'accu.

L'accu ne doit pas être chargé pendant plus de 5,5 heures.

La montée de la température de l'accu indique qu'il est complètement chargé.

Indications d'utilisation

Des cycles de charge continus ou successifs et sans interruption peuvent entraîner un réchauffement du chargeur. Ceci est sans importance et ne doit pas être interprété comme un défaut technique de l'appareil.

Un accu neuf ou un accu qui n'a pas été utilisé pendant une période assez longue, n'atteint sa pleine puissance qu'après environ cinq cycles de charge et de décharge.

Si le temps de service des accus se raccourcit considérablement après un processus de charge, ILA indique que les accus sont usés et qu'ils doivent être remplacés.

Montage

Ne METTEZ l'accu en place qu'après avoir complètement monté le coupe-bordure à accu.

S'assurer que le coupe-bordure à accu est monté dans l'ordre suivant :

Assembler la partie supérieure 4 et la partie inférieure 5 de la tige jusqu'à ce qu'un « clic » se fasse entendre.

Remarque : Une fois la partie supérieure et la partie inférieure de la tige assemblées, il n'est plus possible de les séparer.

S'assurer que le cable ne soit pas coincé ou tordu.

Monter le capot de protection 8 sur la tête du coupe-bordure 6.

Accrocher le capot de protection sur la tête du coupe-bordure et le glisser vers l'arrière.

Pousser le capot de protection vers le bas jusqu'à ce qu'il s'encliquette bien (clic).

Monter le plateau/la lame

Presser le plateau 15 sur l'arbre d'entraînement (clic).

Monter la lame 16 sur la tige 17, la pousser vers le bas et la tirer vers l'extérieur jusqu'à ce qu'elle s'encliquette.

Tailer le gazon et couper les couronnes

Éliminer pierres, bâtons et autres objets de la surface à travailler.

Lorsqu'on arrête le coupe-bordure à accu, la lame continue à tourner encore pendant quelques secondes. Attendre l'arrêt total du moteur/de la lame avant de remettre l'appareil en fonctionnement.

Ne pas arrêter l'appareil et le remettre en fonctionnement à de très courts intervalles.

Mise en fonctionnement/arrêt

Appuyer sur l'interrupteur 1 et le maintenir enfoncé. Pour arrêter l'appareil, relâcher l'interrupteur 1.

Déplacer le coupe-bordure à accu vers la gauche et vers la droite en le tenant suffisamment écarté du corps.

Le coupe-bordure à accu est en mesure de tailler de manière efficace le gazon jusqu'à une hauteur de 15cm. Lorsque le gazon est plus haut, effectuer plusieurs coupes successives.

Couper sous les buissons et les arbres

En effectuant des coupes autour des buissons et des arbres, veiller à ce que ceux-ci n'entrent pas en contact avec le fil de coupe.

Si l'écorce est endommagée, les plantes risquent de mourir.

Durée d'utilisation de l'accu

La durée d'utilisation de l'accu dépend des conditions de travail :

Conditions facies : jusqu'à 500 mètres

Conditions moyennes : jusqu'à 300 mètres

Conditions difficiles : jusqu'à 50 mètres

Nettoyage

Avant tous travaux sur la machine, enlever l'accu.

Remarque: Afin d'assurer une utilisation longue et fiable de la tronconenneuse à chaîne, procéder à intervalles réguliers aux travaux d'entretien suivants.

Contrôler l'appareil à intervalles réguliers afin de détecter des défauts visibles, tels que des raccords détachés ou des pièces usées ou endommagées.

Vérifier que les couvercles et les dispositifs de protection ne soient pas endommagés et qu'ils soient correctement branchés. Avant d'utiliser la machine, effectuer les travaux d'entretien et de réparation eventuelles nécessaires.

Si, malgré tous les soins apportés à la fabrication et au contrôle du coupe-bordure, celui-ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage BOSCH.

Pour toute commande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la apparéil.

Entretien des jambes

Avant tous travaux sur la machine, enlever l'accu.

Pour sortir la lame usée 16, pousser la lame vers l'intérieur jusqu'à ce qu'elle sorte de la tige 17.

A l'aide d'un couteau aiguise, enlever toutes les matières plastiques/tous les encrassements de la tige 17.

Pour monter une nouvelle lame 16, monter la lame 16 sur la tige 17, la pousser vers le bas et la tirer vers l'extérieur jusqu'à ce qu'elle s'encliquette.

Remarque: N'utiliser que les lames d'origine BOSCH. Ces lames spécialement conçues disposent de caractéristiques de coupe et d'avance améliorées. D'autres lames offrent une mauvaise puissance de travail.

Après la coupe/l'entreposage du coupe-bordure

Arrêter l'appareil et enlever l'accu. Avant de ranger l'appareil, s'assurer que l'accu est enlevé.

Nettoyer soigneusement les parties extérieures du coupe-bordure à l'aide d'une brosse douce et d'un torchon. Ne pas utiliser d'eau ni de solvants ou détergents abrasifs. Enlever toutes les herbes et particules pouvant adhérer sur l'appareil et notamment sur les ouïes de ventilation 7.

Poser l'appareil sur le côté et nettoyer l'intérieur du capot de protection 8. Si de l'herbe se trouve coincée, la retirer à l'aide d'un morceau de bois ou de plastique.

L'accu doit être rangé à une température se situant entre 0 et 45°C

Dépannage

Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier si votre appareil ne fonctionne pas correctement. Si malgré cela vous n'arrivez pas à localiser le problème et à le résoudre, contactez votre service après-vente.

Attention: Avant de repérer une anomalie, arrêter l'appareil et sortir l'accu.

Problème	Cause possible	Remède
Le capot de protection ne peut pas être placé sur le plateau	Faux montage	Enlever le plateau et remonter le capot de protection, voir également « Mon-tage »
Le coupe-bordure ne fonctionne pas	Accu déchargé	Charger l'accu, voir également Indica-tions pour le chargement
Le coupe-bordure fon-cionne par intermittence	Le câblage interne de la machine est défectueuxInterrupteur Marche/Arrêt défectueux	Contacter le service après-venteContacter le service après-vente
Vibrations/bruit excessif	L'appareil est défectueuxLame cassée	Contacter le service après-venteRemplacer la lame
Durée de coupe par char-gement d'accu trop BASSE	L'accu n'a pas été utilisé pour une période assez longue ou seulement pour une courte duréeHerbe trop hauteAccu usage	Charger complètement l'accu, voir également Indica-tions pour le charge-mentTailler le gazon en effectuant plusieurs coupes successivesRemplacer l'accu
Les lames ne bougent pas	Accu déchargéL'appareil est défectueux	Charger l'accu, voir également Indica-tions pour le chargementContacter le service après-vente
L'appareil ne coupe pas	Lame casséeL'accu n'est pas complètement chargéDe l'herbe s'est emmélée dans le pla-teau	Remplacer la lameCharger l'accu, voir également Indica-tions pour le chargementEnlever l'herbe
Aucun processus de charge possible à cause d'un accu défectueux	Les contacts de l'accu sont encrassésL'accu est défectueux étant donné qu'il y a une interruption de conduite au sein de l'accu ( éléments uniques)	Nettoyer les contacts (p. ex. en met-tant et en retardant l'accu à plusieurs re-prises) ou, le cas échéant, remplacer l'accuRemplacer l'accu
L'indicateur LED 12 ne s'allume pas quand la fi-che est introduite dans la prise de courant et que l'accu est placé dans la douille du chargeur 11	La fiche du chargeur n'est pas (correctement) branchéePrise de courant, cable ou chargeur défectueux	Brancher la fiche (complètement) sur la prise de courantContrôler la tension du secteur et, le cas échéant, faire contrôler le char-geur par une station de service après-vente agrée pour outillage Bosch

Élimination de déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l'Union Européenne:

Ne pas jeter les appareils électroportatifs avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et sa réalisation dans

les lois nationales, les outils electroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous :

www.bosch-pt.com

Robert Bosch France S. A. S. Service Après-vente/Outillage 126, rue de Stalingrad 93700 Drancy

O Centre d'appels SAV: 0143119006

N° vert Conseiller Bosch : 0 800 05 50 51

+32(0)70/225565

Fax +32 (0)70 / 22 55 75

E-Mail: [e-mail]

0 44/8471512

Fax [phone]

Déclaration de conformité

Valeurs de mesures obtenues conformément à la 2000/14/CE (mesure effectuée à une hauteur de 1,60 m et à 1,0 m de distance) et EN 28 662.

Les mesures réelles (A) des niveaux sonores de la machine sont : intensité de bruit 72 dB (A). Niveau de bruit 88 dB (A).

La vibration de l'avant-bras est en-dessous de 2,5m / s²

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 786, EN 60 335 conformément aux réglementations 89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE: Le niveau d'intensité acoustique L_WA garanti est inférieur à 94 dB (A). Procédures d'évaluation de la conformité conformément à l'annexe VI.

Office de contrôle désigné : SRL, Sudbury, England Nombre d'identification de l'office de contrôle désigné : 1088

Leinfelden, 01.06.2006.

Sous réserve de modifications
