MODE D'EMPLOI 42LM3450 LG
Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le afin de pouvoir vous y référer ultérieurement.
4 Consignes de sécurité
10 - Visionnage d'images 3D (modèles 3D uniquement)
12 Assemblage et preparation
12 Déballage 15 Achat séparé 16 Pièces et boutons 17 Soulever et déplacer la TV 17 Installation sur une table 20 Fixation du support mural
24 Maintenance
24 Nettoyage de votre TV
24 - Écran, cadre, boîtier et support
24 - Cordon d'alimentation
Avertissement
- Si vous ignorez ces messages d'avertissement, vous risquez d'être gravement blessé, de provoquer un accident ou d'entraîner la mort.
Attention
- Si vous ignorez ces messages de sécurité, vous risqueriez de vous blesser légèrement ou d'endommager le produit.
Remarque
- Les remarques vous aient à comprendre et à utiliser le produit en toute sécurité. Veuillez lire attentivement les remarques avant d'utiliser le produit.
Les licences prises en charge peuvent varier d'un modèle à l'autre. Pour plus d'informations sur les licences, consultez le site www.lg.com.
Fabriqué sous licence de Dolby Laboratories. « Dolby » et le symbole double-D sont des marques commerciales de Dolby Laboratories.
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques, déposées ou non, de HDMI Licensing LLC.
À PROPOS DES VIDEOS DIVX : DIVX® est un format de vidéo numérique créé par DivX, LLC, filiale de Rovi Corporation. Notre périphérique est officiellement certifié par DivX (DivX Certified®), ce qui vous permet de lire des vidéos DivX. Rendez-vous sur divx.com pour obtenir plus d'informations ainsi que des logiciels permettant de convertir vos fichiers au format DivX.
À PROPOS DE LA VIDEO À LA DEMANDE DIVX : ce périphérique DivX Certified® doit être enregistré pour pouvoir dire des videos à la demande DivX. Pour obtenir le code d'enregistrement, accédez à la section DivX VOD (Video à la demande DivX) du menu de configuration du périphérique. Les instructions d'enregistrement sont disponibles sur le site vod.divx.com.
« Certification DivX Certified® pour la lecture de vidéos DivX® jusqu'à 1080p en HD, y compris le contenu Premium. » « DivX®, DivX Certified® et leurs logos respectifs sont des marques commerciales de Rovi Corporation ou de ses filiales; leur utilisation est régie par une licence. » « Sous couvert d'un ou plusieurs brevets américain cités ci-dessous : 7,295,673; 7,460,668; 7,515,710; 7,519,274 »
Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com.
En plus du code source, tous les termes de la licence, ainsi que les exclusions de responsabilité et les droits d'auteur, sont disponibles au téléchargement.
LG Electronics propose de vous fournir le code open source sur CD-ROM en échange des coûts couvrant cet envoi, notamment le coût du support, des frais de port et de prise en charge, une fois la demande reçue par LG Electronics à l'adresse suivante : opensource@lge.com. La validité de cette offre est de trois (3) ans à partir de la date d'achat du produit.
Consignes de sécurité
Veuillez lire attentivement ces consignes de sécurité avant d'utiliser le produit.
Avertissement
- N'installez pas la TV et la télécommande dans les environnements suivants :
- Un emplacement exposé à la lumière directe du soleil;
- Une zone fortement humide comme une salle de bain;
- À proximité d'une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur;
- À proximité d'un plan de travail de cuisine ou d'un humidificateur où elles pourraient facilement être exposées à la vapeur ou à l'huile;
- Une zone exposée à la pluie et au vent;
Le non-respect de cette consigne peut provoquer un incendie, une électrocution, un dysfonctionnement ou une déformation du produit.
- N'installez pas le produit dans un endroit exposé à la poussière.
Le non-respect de cette consigne peut provoquer un incendie.
- La fiche secteur est l'objet de déconnexion. La fiche doit être toujours accessible.
- Ne touche pas la fiche d'alimentation avec les mains mouillées. En outre, si la fiche du cordon est mouillée ou couverte de poussière, séchez ou essuyez complètement le cordon d'alimentation.
L'humidité excessive peut provoquer des risques d'électrocution.
- Veillez à raccorder le câble d'alimentation à une prise de terre. (Ne s'applique pas aux appareils ne nécessitant pas une mise à la terre.)
Si ce n'est pas le cas, vous risquez d'être électrocuté ou blessé.
Fixez correctement le câble d'alimentation.
Si le câble d'alimentation n'est pas correctement fixé, un incendie peut se déclarer.
- Assurez-vous que le cordon d'alimentation n'est pas en contact avec des objets chauds comme un chauffage.
Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.
- Ne placez pas d'objets lourds, ou le produit lui-même, sur les câbles d'alimentation.
Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.
- Pliez le câble d'antenne entre le bathtub intérieur et extérieur pour empêcher la pluie de s'écouler à l'intérieur.
L'eau pourrait endommager le produit et provoquer une électrocution.

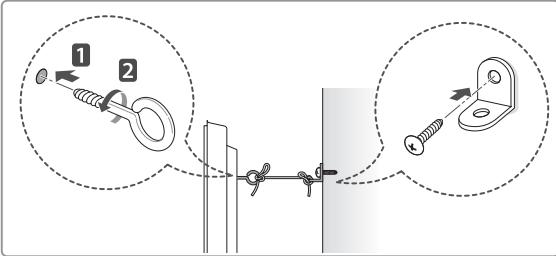

- Lorsque vous fixez une TV au mur, veillez à ne pas l'accrocher à l'aide des câbles d'alimentation ou de signal situés à l'arrière.
Cela risque de provoquer un incendie ou une électrocution.
| ·Ne branchez pas trop d'appareils électriques sur une seule multiprise murale
Le non-respect de cette consigne peut provoquer un incendie resultant d'une surchauffe. |
| ·Ne faites pas tomber le produit ou ne le laissez pas tomber lors du branchement de périhériques externes.
Le non-respect de cette consigne peut entraîner des blessures ou endommager le produit. |
| ·Conservez le matériel d'emballage anti-moisissure ou l'emballage en vinyle hors de portée des enfants.
Le matériel anti-moisissure est dangereux en cas d'ingestion. En cas d'ingestion par mégarde, faites vomir la personne et rendez-vous à l'hôpital le plus proche.
En outre, l'emballage en vinyle peut entraîner une asphyxie. Conservez-le hors de portée des enfants. |
| ·Ne laissez pas les enfants grimper sur la TV ou s'agripper dessus.
Dans le cas contraire, la TV risque de tomber, ce qui peut entraîner des blessures graves. |
| ·Respectez les règles de sécurité lors de la mise au rebut des batteries pour éviter qu'un enfant ne les avale.
En cas d'ingestion, consultez immédiatement un médecin. |
| ·N'insérez pas de conducteur ( comme une baguette métallique) dans l'une des extrémités du cable d'alimentation si l'autre extrémité est reliée au terminal d'entrée mural. En outre, ne touche pas le cable d'alimentation juste après le raccordement au terminal d'entrée mural.
Vous pourriez vous électrocuter. (selon le modulo) |
| ·Veillez à ne pas placer ou conserver des substances inflammables à proximité du produit.
Une manipulation imprudente des substances inflammables présente un risque d'explosion ou d'incendie. |
| ·Ne laissez pas tomber d'objets métalliques (pièces de monnaie, épinglez à cheveux, baguettes métalliques ou fils) ou d'objects inflammables (papier et allumettes) dans le produit. Surveillez particulièrement les enfants.
Cela pourrait provoquer une électrocution, un incendie ou des blessures. Si un corps étranger tombe dans le produit, débranchez le cable d'alimentation et contactez le centre de services. |
| ·Ne vaporisez pas d'eau sur le produit ou ne le frottez pas avec une substance inflammable (diluant ou benzène). Vous risqueriez de provoquer une électrocution ou un incendie. |
| ·Évitez tout impact d'objects avec l'appareil ou toute chute d'objects sur l'appareil, et ne laissez rien tomber sur l'écran.
Vous risqueriez de vous blesser ou d'endommager le produit. |
| ·Ne touche jamais ce produit ou l'antenne en cas de tonnerre ou d'orage.
Vous pourriez vous électrocuter. |
| ·Ne touche jamais la prise murale lors d'une fuite de gaz; ouvrez les fenêtres et aéréz la pièce.
Le non-respect de cette consigne peut provoquer un incendie ou des brûlures dues aux étincelles. |
| • Ne démonze pas le produit, ne le réparez pas et n'y apportez aucune modification.
Vous risqueriez de provoquer une électrocution ou un incendie.
Contactez le centre de services pour les vérifications, les calibrages et les réparations. |
| • Si vous étés confronté à l'une des situations suivantes, débranchez immédiatement le produit et contactez votre centre de services local.
- Le produit a reçu un choc
- Le produit a été endommagé
- Des corps étrangers sont entrés dans le produit
- Le produit dégage de la fumée ou une odeur étrange
Le non-respect de cette consigne peut provoquer un incendie ou une électrocution. |
| • Si vous n'utilise pas le produit pendant une période prolongée, débranchez le cable d'alimentation du produit.
Une couche de poussière peut provoquer un incendie; une déterioration de l'isolement peut provoquer une fuite électrique, une électrocution ou un incendie. |
| • N'exposez pas l'objet à la pluie ni aux éclaboussures. Ne placez pas d'objets contenant du liquide (tehs qu'un vase) sur le produit. |
Attention
- Installez le produit à l'écart des ondes radio.
- La distance entre une antenne extérieure et les lignes d'alimentation doit être suffisante pour éviter tout contact physique en cas de chute de l'antenne. Le non-respect de cette consigne peut provoquer une électrocution.
- N'installez pas le produit sur des étagères instables ou des surfaces inclinées. Évitez également les endroits soumis à des vibrations ou ne permettant pas de supporter correctement le produit. Dans le cas contraire, le produit risque de tomber ou de se renverser, ce qui peut provoquer des blessures ou endommager le produit.
- Si vous installez la TV sur un support, voirlez à empêcher le produit de se renverser. Dans le cas contraire, le produit risque de tomber, ce qui peut entraîner des blessures.
- Si vous essayez de monter le produit sur un mur, fixez une interface de montage VESA standard (pièces en option) à l'arrière du produit. Lorsque vous installez le poste à l'aide d'un support mural (pièces en option), fixez-le solidement pour éviter qu'il ne tombe.
- Utilisez uniquement des éléments de fixation/accessoires agrées par le fabricant.
- Lors de l'installation de l'antenne, consultez un agent de maintenance qualifié. Le non-respect de cette consigne peut provoquer un incendie ou une électrocution.
- Nous vous recommandons de garder une distance équivalente à 5 à 7 fois la diagonale de l'écran lorsque vous regardez la TV. Regarder la TV de façon prolongée peut provoquer des troubles de la vue.
- Utilisez uniquement le type de piles spécifique. Le non-respect de cette consigne peut endommager la télécommande.
- N'utilise pas simultanément de nouvelles piles et des piles usagées. Ceci pourrait provoquer la surchauffe des piles et une fuite de liquide.
Assurez-vous qu'aucun objet n'est placé entre la télécommande et son capteur.
- La lumière du soleil ou un éclairage puissant peut perturber le signal de la télécommande. Le cas échéant, assemblez la pièce.
- Lorsque vous branchez des périphériques externes comme des consoles de jeu vidéo, veillez à ce que les câbles de raccordement soient assez longs. Dans le cas contraire, le produit risque de tomber, ce qui peut provoquer des blessures ou endommager le produit.
| · Ne mettez pas le produit sous/hors tension en branchant et en débranchant le cordon d'alimentation de la prise. (N'utilise pas le cordon d'alimentation en tant qu'interrupteur.)
Vous risqueriez de provoquer une panne mécanique ou une électrocution. |
| · Veuillez suivre les instructions d'installation ci-après pour empêcher une surchauffe du produit.

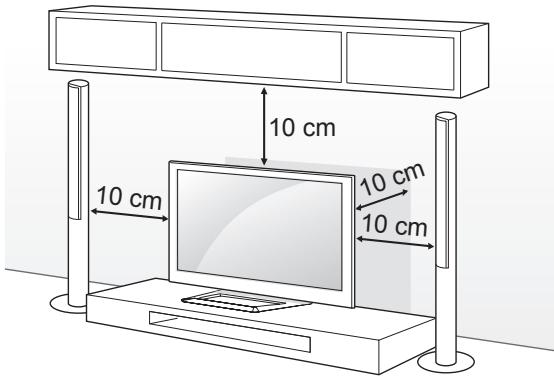

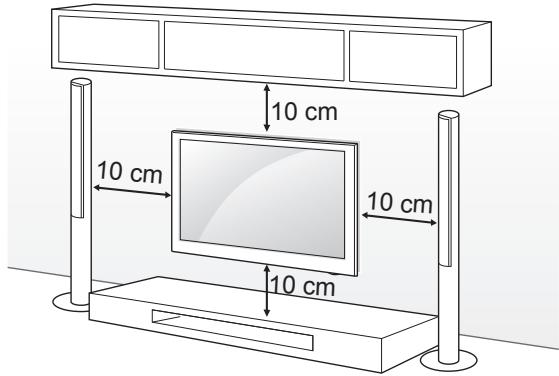

- La distance entre le produit et le mur doit être d'au moins 10 cm.
- N'installez pas le produit dans un endroit non aéré (par ex., dans une bibliothèque ou dans un placard).
- N'installez pas le produit sur un tapis ou un coussin.
- Assurez-vous que l'aération n'est pas obstruée par une nappe ou un rideau.
Le non-respect de cette consigne peut entraîner un incendie. |
| · Évitez de toucher les ouvertures de ventilation lors de l'utilisation prolongée du télévisuer car elles peuvent surchauffer. Ceci n'attécte en aucun cas le fonctionnement ou la performance du produit. |
| · Examinez régulièrement le cordon de votre apparil et si vous déetectez des signes d'endommagement ou de détérioration, débranchez-le. Cessez alors d'utiliser l' apparil et demandez à un prestataire de services autorisé de replacer le cordon par une piece identique. |
| · Évitez de laisser la poussière s'accumuler sur les tiges de la fiche d'alimentation ou de la prise électrique.
Le non-respect de cette consigne peut provoquer un incendie. |
| · Protégez le cordon d'alimentation contre les mauvais traitements physiques ou mécaniques, la torsion, la pliere, le pincement, et évitez qu'il ne puisse être pris dans une porte ou que l'on puisse marcher dessus. Vérifie soigneusement les fiches, les prises murales et les points de sortie du cordon de l' apparil. |
| · N'appuyez pas avec force sur l'écran avec la main ou avec un objet pointu, tel qu'un clou, un crayon ou un stylo afin d'éviter de le rayer. |
| · Évitez de toucher l'écran ou de maintainir les doigts dessus de manière prolongée. Cela peut en effet provoquer des déformations provisoires de l'image. |
| · Lors du nettoyage du produit et de ses composants, débranchez le cordon d'alimentation et essuyez-les à l'aide d'un chiffon doux. Une pression excessive peut provoquer des rayures ou une décoloration. Ne vaporisez pas d'eau et n'utilise pas de chiffon mouillé. N'utilise jamais de produit à vitre, de produit lustrant pour voirture ou industririel, d'abrasifs ou de cire, de benzène, d'alcool, etc., qui risqueraient d'endommager le produit et son écran.
Le non-respect de cette consigne peut provoquer un incendie ou une électrocution, ou endommager le produit (déformation, corrosion ou cassure). |
| · Tant que l'unité est connectée à la prise murale de secteur, elle n'est pas déconnectée de la source d'alimentation secteur, même si vous ave étéint l'unité à l'aide de l'INTERRUPTEUR. |
| · Pour débrancher le cable, tenez-le par la fiche.
Si les fils dans le cable d'alimentation sont déconnectés, cela peut provoquer un incendie. |
| · Veillez àmettre le produit hors tension lorsque vous le déplacez. Puis, débranchez les cables d'alimentation, les cables d'antenne et tous les cables de raccordement. La TV ou le cordon d'alimentation peuvent être endommagés, ce qui peut provoquer un incendie ou une électrocution. |
| • Vous doivent être deux pour déplacer ou déballer le produit car ce dernier est lourd.
Le non-respect de cette consigne peut entraîner des blessures. |
| • Contactez le centre de services une fois par an pour nettoyer les composants internes du produit.
Une accumulation de poussière peut provoquer des pannes mécaniques. |
| • Confiez l'ensemble des réparations à du personnel qualifié. Confiez les réparations à du personnel qualifié dans les cas suivants: si la fiche ou le cordon d'alimentation secteur est endommagé, si un liquide a été renversé sur l'appareil ou si des objets sont tombés sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé. |
| • Si le produit est froid au toucher, ilaura se produit un petit « scintillagement » à sa mise en marche. Ce phénomène est normal et le produit n'est pas en cause. |
| • L'écran TFT haute technologie se caractérisse par une résolution de deux millions à six millions de pixels. Il est possible que de minuscules points noirs et/ou des points lumineux (rouge, bleu ou vert) de la taille d'un ppm s'affiche à l'écran. Cela n'indique pas un dysfonctionnement et n'afecte pas les performances et la fiabilité du produit.
Ce phénomène survient également sur les produits tiers; aucun échange ou remboursement n'est possible. |
| • Suivant votre position de visionnage (gauche/droite/haut/bas), la luminosité et la couleur de l'écran peuvent varier.
Ce phénomène résultat des caractéristiques de l'écran. Il n'a aucun rapport avec les performances du produit et n'indique pas un dysfonctionnement. |
| • L'affichage d'une image fixe (logo d'un canal de diffusion, menu à l'écran, scène d'un jeu video, etc.) pendant une durée prolongée peut endomgar l'écran et provoquer une image rémanente; ce phénomène s'appelle une brûlure d'écran. La garantie ne couvre pas le produit pour une brûlure d'écran.
Évitez d'afficher une image fixe de façon prolongée sur l'écran de votre télévisuer (pas plus de 2 heures sur un écran LCD et pas plus d'une heures sur un écran plasma).
Si vous regardez votre TV de façon prolongée au format 4:3, une brûlure d'écran peut apparaitre sur le contour de l'écran.
Ce phénomène survient également sur les produits tiers; aucun échange ou remboursement n'est possible. |
| • Sons généres
Bruit de craquement: un bruit de craquement, lorsque vous regardez ou éteignez la TV, est généralé par une contraction thermique plastique liée à la température et à l'humidité. Ce bruit est Usuel sur les produits nécessitant une déformation thermique. Bourdonnement du circuit électrique/de l'écran: bruit faible généralé par un circuit de commutation haute vitesse qui permet le fonctionnement du produit en fournissant la majeure partie de l'alimentation. Il varie en fonction du produit.
Ce son généralé n'affecte ni les performances ni la fiabilité du produit. |
Environnement de visionnage
- Durée de visionnage
- Lors du visionnage de contenu 3D, voirlez à faire une pause de 5 à 15 minutes toutes les heures. Le visionnage prolongé de contenu 3D peut provoquer des maux de tête, des vertiges et une fatigue générale ou oculaire.
Personnes sujettes à des convulsions liées à la photosensibilité ou souffrant d'une maladie chronique
- Certains utilisateurs peuvent être victimes de crises d'épilepsie ou montrer des symptômes anormaux lorsqu'ils sont exposés à une lumière clignotante ou à un type d'image précise provenant de contenu 3D.
- Ne regardez pas de vidéos 3D si vous êtes nausées, attendez un enfant, souffrez d'une maladie chronique comme l'épilepsie, présentez un trouble cardiaque, un problème de tension, etc.
- Le contenu 3D n'est pas recommandé aux personnes qui souffrent d'une cécité stéreo ou d'une anomalie stéreo. Vous pourriez voir les images en double ou éprouver une gène lors du visionnage.
- Si vous souffrez d'un strabisme (yeux qui louchent), d'une amblyopie (faiblesse de la vue) ou d'un astigmatisme, vous pouvez rencontrer des problèmes de détection de la profondeur et éprouver facilement une fatigue visuelle résultat de la vision des images en double. Il est recommandé de faire davantage de pauses qu'un adulte ne présentant pas de défaut.
- Si votre vision varie d'un œil à l'autre, contrôlez votre vue avant de visionner du contenu 3D.
Symptômes nécessitant d'arrêter provisoirement ou définitivement de visionner du contenu 3D
- Ne regardez pas du contenu 3D lorsque vous êtes fatigué à cause d'un manque de sommeil, d'une surcharge de travail ou d'une surconsommation d'alcool.
- Lorsque vous éprouvez ces symptômes, arrêtez d'utiliser/visionner du contenu 3D et reposez-vous jusqu'à leur disparition.
- ée, palpitations, images floues, gène, images en double, gène ou fatigue visuelle.
Environnement de visionnage
- Distance de visionnage
- Lors du visionnage de contenu 3D, gardez une distance équivalente au double de la diagonale de l'écran. Si vous ressentez une gène lors du visionnage de contenu 3D, éloignez-vous davantage de la TV.
Âge pour le visionnage
- Enfants
- L'utilisation/le visionnage de contenu 3D par des enfants de moins de 5 ans est interdit.
- Les enfants de moins de 10 ans peuvent réagir de manière excessive car leur vision est en cours de développement (ils peuvent, par exemple, essayer de toucher l'écran ou de sauter dedans). Il est nécessaire d'apporter une surveillance spéciale et une attention particulière aux enfants qui visionnent du contenu 3D.
- Les enfants doivent une plus grande disparité binoculaire des présentations en 3D que les adults car la distance entre leurs yeux est plus petite. En revanche, ils perçoivent davantage la profondeur stéréoscopique des images 3D que les adults.
Adolescents
- ésultant de la luminosité du contenu 3D. Consezilez-leur de ne pas regarder de contenu 3D de manière prolongée lorsqu'ils sont fatigués.
- Personnes âgées
- Les personnes âgées perçoivent moins les effets 3D que les personnes jeunes. Ne vous asseyez pas plus près de la TV que la distance recommandée.
Mise en garde lors de l'utilisation de lunettes 3D
- Veillez à utiliser des lunettes 3D LG. Dans le cas contraire, vous risquez de ne pas voir les vidéos 3D correctement.
- N'utilisez pas les lunettes 3D comme lunettes de vue, lunettes de soleil ou lunettes de protection. L'utilisation de lunettes 3D modifiées peut entraîner une fatigue oculaire ou une distorsion de l'image.
- Gardez vos lunettes 3D à l'abri des températures extrêmement froides ou chaudes. Cela pourrait les déformer.
- Les lunettes 3D sont fragiles et se rayent facilement. Utilisez toujours un chiffon doux et propre pour nettoyer les verres. Ne rayez pas les verres des lunettes 3D avec un objet pointu et n'y appliquez pas de produits chimiques.
Remarque
- L'image ci-dessous peut être différente de celle affichée sur votre téléviseur. L'affichage à l'écran de votre TV peut différer totalement de celui qui est présenté dans ce manuel.
- Les menus et options disponibles peuvent être différents selon la source d'entrée ou le modèle de produit utilisé.
- De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur.
- La TV peut être mise en mode veille pour réduire la consommation d'électricité. Pour réduire la consommation d'énergie, la TV doit être éteinte si personne ne la regarde pendant un certain temps.
- La consommation d'énergie pendant l'utilisation peut être limitée de façon significative en réduisant la luminosité de l'image. Cela aura pour effet de réduire le coût global de fonctionnement.
- L'appareil doit être raccordé à une prise électrique située à proximité et facilement accessible. Sur certains appareils ne disposant pas de bouton marche/arrêt, la mise hors tension de l'appareil s'effectue en débranchant le cordon d'alimentation.
Procedure d'installation
1 Ouvrez la boîte et assurez-vous d'avoir tous les accessoires. 2 Fixez le support au moniteur. 3 Connectez un périphérique externe au moniteur. 4 Assurez-vous que la connexion réseau est disponible.
Ouvrez utilisez les fonctions réseau de la TV uniquement lorsque la connexion réseau est établie.
Déballage
Vérifiez que la boîte de votre moniteur contient les éléments suivants. S'il manque des accessoires, contactez le revendeur auprès duquel vous avez acheté votre produit. L'aspect réel des produits et articles représentés dans ce manuel peut différer des illustrations.
Attention
- Afin d'optimiser la sécurité et la durée de vie du produit, n'utilisez pas d'éléments non agrés.
- La garantie ne couvre pas les dommages ou les blessures dus à l'utilisation d'éléments non agrés.
- Certains modèles ont un film plastique fin collé sur l'écran. Il ne doit pas être enlevé.
Remarque
- Les éléments fournis avec votre produit diffèrent en fonction du modèle choisi.
- Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiées sans préavis en cas de mise à jour des fonctions.
- Pour une connexion optimale, les câbles HDMI et les périphériques USB doivent compter des connecteurs d'une épaissur inférieure à 10 mm et d'une largeur inférieure à 18 mm. Utilisez une rallonge prenant en charge USB 2.0 si le câble USB ou la clé USB ne s'adapte pas au port USB de la TV.
| Télécommande et piles
(AAA)
(voir p. 21, 22) | Manuel d'utilisation |
| Chiffon de nettoyage
(selon le modèle)
Utilisez-le pour enlever la
poussière du boîtier. | Lunettes de cinéma 3D
Le nombre de lunettes
3D peut varier suivant le
modèle et le pays.
(uniquement
32/37/42/47/55LM61**,
32/42/47LM58**,
32/37/42LM34**,
47CM96**) |
| Support de cable
(selon le modèle)
(voir p. A-5) | Cordon d'alimentation |
| Vis du support
8 EA, M4 x 20
(voir p. A-3, A-4) | Vis de montage sur un
bureau
(uniquement 32/37LM611*,
32/42/47LM58**,
32/37/42LM34**,
32/37/42/47LS56**)
(voir p. 18) |
| Câble de montage sur un
bureau
(uniquement
42/47/55LM615*)
(voir p. 18) | Vis de fixation
2 EA, M4 x 8
(uniquement
42/47/55LM615*)
(voir p. 18) |
| Entretoises intérieures
pour montage mural
4EA
(uniquement
32/37/42/47/55LM61**,
32/42/47LM58**,
32/37/42/47LS56**)
(voir p. 20) | Cache de protection
(uniquement
32/37/42LM34**,
47CM96**)
(voir p. A-4) |
Des articles vendus séparément peuvent faire l'objet de remplacements ou de modifications sans préavis dans le but d'améliorer la qualité du produit.
Contactez votre revendeur pour vous procurer ces articles.
Ces périphériques fonctionnent uniquement avec certains modèles.
AG-F2**, AG-F3**
Lunettes de cinéma 3D
Le nom ou le design du
modèle peut changer en cas
de mise à niveau des fonctions
du produit, des conditions de
diffusion ou des politiques de
confidentialité du fabricant.
| Compatibilité | 32/37/42/47/55LM61**, 32/42/47LM58**, 32/37/42LM34**, 47CM96** | 32/37/42/47LS56** |
| AG-F2**, AG-F3** Lunettes de cinéma 3D | ● | |
Pièces et boutons
| Boutons | Description |
| √ ^ | Permet de parcourir les chaînes enregistrées. |
| - + | Permet de régler le niveau du volume. |
| OK © | Permet de sélectionner l'option du menu en surbrillance ou de confirmer une entrée. |
| SETTINGS | Permet d'accéder au menu principal ou bien d'enregistrer votre entrée et de quitter les menus. |
| INPUT | Permet de changer la source d'entrée. |
| © / I | Permet de mettre le moniteur sous/hors tension. |
1 Capteur intelligent - Ajuste la qualité et la luminosité de l'image en fonction de l'environnement. 2 Les boutons de type A sont tactiles. Il suffit d'appuyer du bout du doigt pour les sélectionner.
Remarque
- Vous pouvez activer ou désactiver le voyant d'alimentation en sélectionnant OPTION dans les menus principaux.
Soulever et déplacer la TV
Lisez les consignes suivantes afin d’éviter de rayer ou d’endommager la TV en la déplaçant, en la soulevant ou en la transportant, quels que soient le type et les dimensions de l’appareil.
Attention
- Évitez toujours de toucher l'écran, car vous risqueriez de l'endommager.
- Nous vous recommandons de déplacer la TV dans sa boîte ou son emballage d'origine.
- Avant de déplacer ou de soulever la TV, déconnectez le cordon d'alimentation et tous les câbles. Lorsque vous soulevez la TV, orientez l'écran à l'opposé de vous pour éviter de l'endommager.
- Maintenez fermement la TV par le haut et le bas du cadre. Veillez à ne pas la tenir par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.
- Si votre téléviseur est volumineux, faites-vous aider par une autre personne. Lorsque vous transporte la TV, tenez-la comme indiqued sur l'illustration suivante.
- Lorsque vous transportez la TV, ne l'exposez pas à des secousses ou à des vibrations excessives.
- Lorsque vous transportez la TV, maintenez-la à la verticale, sans la coucher sur le côté ni l'incliner vers la gauche ou la droite.
Installation sur une table
1 Soulevez et positionnez la TV à la verticale sur une table. - Laissez au moins 10 cm entre le mur et le moniteur pour assurer une bonne ventilation.
2 Branchez le cordon d'alimentation sur une prise murale.
Attention
- Ne placez pas la TV à côté ou sur des sources de chaleur. Cela pourrait provoquer un incendie ou d'autres dommages.

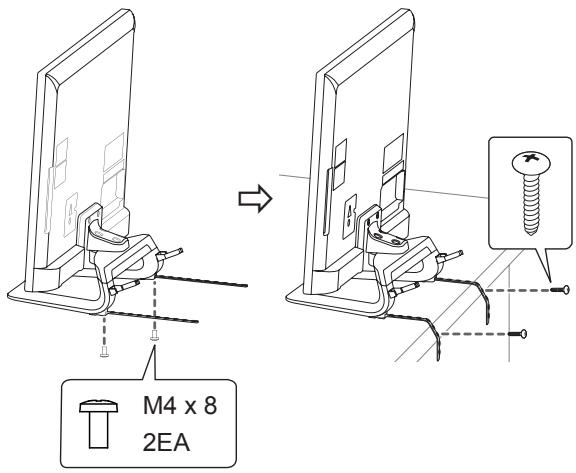

Fixation fiable de la TV sur une table
Fixez la TV sur une table pour l’empêcher de s’incliner vers l’avant, de s’endommager et de provoquer potentiellement des blessures.
Pour fixer la TV sur une table, insérez et serrez la vis fournie à l'arrière du support.
(uniqement 42/47/55LM615*)
1 Connectez les câbles de montage pour bureau à la base du support à l'aide des vis de fixation. 2 Fixez les câbles de montage pour bureau à une table à l'aide des vis de fixation pour bureau. 3 Une fois la TV fixée, déplacez la table près du mur. Des enfants peuvent toucher les câbles et se blesser.
Avertissement
- Pour éviter les risques de chute, il faut fixer solidement le téléviseur au sol/mur suivant les instructions d'installation. Le fait de faire basculer, de secouer ou de balancer la TV peut provoquer des blessures.

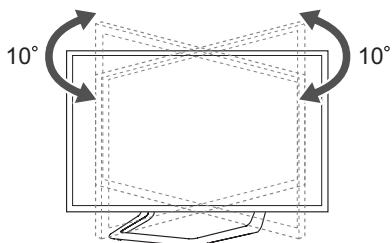

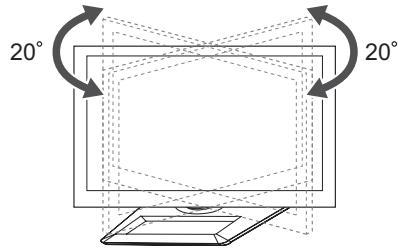

Le meilleur angle de vue
(uniquement 32/37LM611, 32/42/47LM58, 32/37/42LM34, 32/37/42/47LS56, 47CM96 *) Faites pivoter la TV de 20 degrés vers la gauche ou la droite ou réglez l'angle d'inclinaison pour obtenir le meilleur confort visuel.
(uniquement 42/47/55LM615*)
Faites pivoter la TV de 10 degrés vers la gauche ou la droite ou réglez l'angle d'inclinaison pour obtenir le meilleur confort visuel.
Attention
- Faites attention à vos doigts lorsque vous ajustez l'angle du produit.
- Vous pourriez vous blesser en cas d’écrasement des mains ou des doigts. Si le produit est trop incliné, il peut tomber, provoquant des dommages ou des blessures.
(uniquement 42/47/55LM615*)
Fixation fiable de la TV au mur
(Cette option n'est pas disponible sur tous les modèles.)
1 Insérez et serrez les boulons à œil, ou les supports et les boulons à l'arrière de la TV. - Si des boulons sont insérés dans les trous des boulons à œil, dévissez d'abord ces boulons. 2 Fixez les supports muraux avec les boulons sur le mur.
Ajustez le support mural et les boulons à œil à l'arrière de la TV.
Attachez les boulons à œil et les supports muraux avec un cordon solide.
Le cordon doit rester en position horizontale par rapport à la surface plane.
Attention
- Veillez à empêcher les enfants de grimper sur la TV ou de s'y suspendre.
Remarque
Utilisez une plate-forme ou un meuble d'une largeur et d'une résistance suffisantes pour soutenir en toute sécurité la TV.

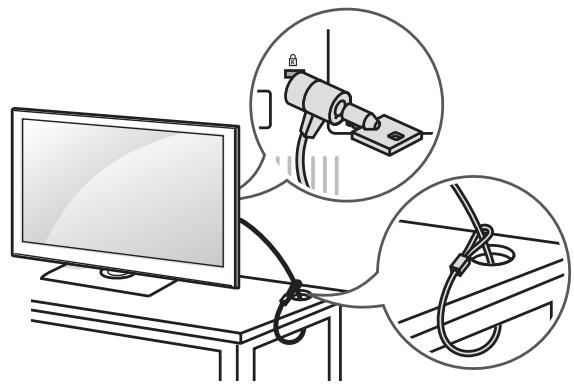

Utilisation du système de sécurité kensington
(Cette fonction n'est pas disponible sur tous les modèles.)
Le connecteur du système de sécurité Kensington est situé à l'arrière du téléviseur. Pour plus d'informations sur l'installation et l'utilisation, reportez-vous au manuel fourni avec le système de sécurité Kensington ou consultez le site http://www.kensington.com.
Reliez le câble du système de sécurité Kensington entre le téléviseur et un meuble.
Fixation du support mural
Prenez les précautions nécessaires pour fixer le support mural en option à l’arrière de la TV. Installez-le sur un mur solide perpendiculaire au sol. Contactez du personnel qualifié pour fixer la TV sur d’autres matériauelles de construction. Pour l’installation murale, LG recommande l’intervention de professionnels qualifiés.
Veillez à utiliser des vis et un support mural conformes aux normes VESA. Les dimensions standard des kits de support mural sont indiquées dans le tableau suivant.
Achat séparé (support mural)
| Modèle | 32/37LM61**
32LM58**
32/37LM34**
32/37LS56** | 42/47/55LM61**
42/47LM58**
42LM34**
42/47LS56**
47CM96** |
| VESA (A x B) | 200 x 200 | 400 x 400 |
| Vis standard | M6 | M6 |
| Nombre de vis | 4 | 4 |
| Support mural | LSW200BX,
LSW200BXG | LSW400BX,
LSW400BXG |
Attention
- Débranchez le cordon d'alimentation avant de déplacer ou d'installer la TV. Vous éviterez ainsi tout risque d'électrocution.
- Si vous fixez la TV au plafond ou sur un mur oblique, le produit risque de tomber et de blesser celui qui.
Utilisez un support mural LG agréé et contactez votre revendeur local ou une personne qualifiée.
- Ne serrez pas trop les vis. Cela pourrait endommager la TV et entraîner l'annulation de votre garantie. Utilisez des vis et supports de fixation murale répondant aux specifications de la norme VESA. La garantie ne couvre pas les dommages ou les blessures dus à une mauvaise utilisation ou à l'utilisation d'accessoires non agrêés.
Remarque
- N'utilisez que des vis répondant aux spécifications de la norme VESA.
- Le kit de support mural est fourni avec un manuel d'installation et les pièces nécessaires à l'installation.
- Le support mural est proposé en option. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.
- La longueur des vis dépend du modèle de support mural. Vérifiez leur longueur avant de procéder à l'installation.
- Pour plus d'informations, consultez le manuel fourni avec le support mural.
- Lors de la fixation d'un support mural tiers sur la TV, insérez les entretoises intérieures pour montage mural dans les orifices de montage mural de la TV pour basculer cette dernière à la verticale. Veillez à ne pas utiliser les entretoises avec un support mural LG. (uniquement 32/37/42/47/55LM61, 32/42/47LM58, 32/37/42/47LS56**)
Entretoise intérieure pour montage mural

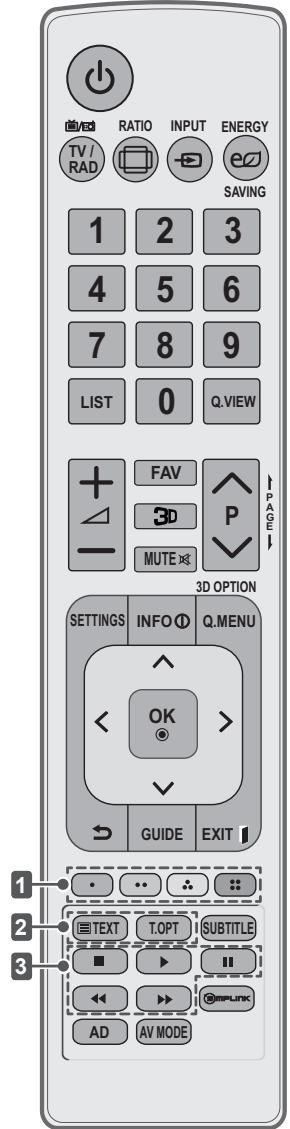

Télécommande
Les descriptions contenues dans ce manuel font référence aux touches de la télécommande.
Veuillez lire attentivement ce manuel et utiliser correctement la TV. Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AAA). Faites correspondre les pôles ^+ et ^- avec les signes sur l'étiquette placée à l'intérieur du compartiment, puis refermez le couvercle. Pour retirer les piles, faites l'inverse de la procédure d'installation.
Les piles et batteries internes au produit ou raccordées à celui-ci ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'une origine similaire.
Attention
- N'associez pas des piles neuves avec des piles anciennes, car cela pourrait endommager la télécommande.
Veillez à orienter la télécommande vers le capteur situé sur la TV. (uniquement 32/37/42/47/55LM61, 32/42/47LM58, 32/37/42LM34, 47CM96)
| TV / RAD (1/2) | Sélectionne le programme Radio, TV et TNT |
| ☐ RATIO | Redimensionne une image. |
| ☐ INPUT | Permet de changer la source d'entrée. |
| e° ENERGY SAVING | Permet de régler la luminosité de l'écran pour réduire la consommation électrique. |
| LIST | Permet d'accéder à la liste des programmes. |
| Q.VIEW | Revent au programme précédemment visionné. |
| FAV | Permet d'accéder à votre liste de canaux favoris. |
| 3D | Pour la lecture des vidés en 3D. |
| ←PAGE← | Passe à l'écran précédent ou suivant. |
| SETTINGS | Permet d'accéder aux menus principaux. |
| INFO ➀ | Affiche les informations liées au programme actuel et à l'écran. |
| Q.MENU | Permet d'accéder au menu rapide. |
| 3D OPTION | Pour la lecture des vidés en 3D. |
| Touches de navigation (haut/bas/gauche/droite) | Permettent de parcourir les menus ou options. |
| OK ➁ | Permet de sélectionner les menus ou options et de confirmer votre entrée. |
| → | Permet de revenir au niveau précédent. |
| GUIDE | Présente le guide de programmes. |
| EXIT ➂ | Efface les informations affichées à l'écran et revient à l'affichage TV. |
| 1 Touches de couleur | Ces touches permettent d'accéder à des fonctions spéciales dans certains menus. (➁: rouge,➁: vert,➁: jaune,➁: bleu) |
| 2 TOUCHES TÉLÉTEXTE | Ces touches sont utilisées pour le télétexte. |
| SUBTITLE | Rappelle le sous-titrage de votrechoin en mode numérique. |
| 3 Touches de commande (➁,➍, Ⅱ,➄,➍) | Permettent de commander les menus MES MÉDIAS ou les apparèils compatibles SIMPLINK (USB, SIMPLINK). |
| ®mplINK | Permet d'accéder aux périphériques audiovisuels raccordés au téléviseur. Permet d'ouvrir le menu SIMPLINK. |
| AD | Active ou désactive la fonction de description audio. |
| AV MODE | Permet de sélectionner un mode audiovisuel. |
| e° ENERGY SAVING | Permet de régler la luminosité de l'écran pour réduire la consommation électrique. |
| TV / RAD (1) | Sélectionne le programme Radio, TV et TNT |
| GUIDE | Présente le guide de programmes. |
| INFO ① | Affiche les informations liées au programme actuel et à l'écran. |
| ☐ RATIO | Redimensionne une image. |
| ☐ INPUT | Permet de changer la source d'entrée. |
| LIST | Permet d'accéder à la liste des programmes. |
| Q.VIEW | Revent au programme précédemment visionné. |
| SETTINGS | Permet d'accéder aux menus principaux. |
| Q.MENU | Permet d'accéder au menu rapide. |
| Touches de navigation (haut/bas/gauche/droite) | Permettent de parcourir les menus ou options. |
| OK ☎ | Permet de sélectionner les menus ou options et de confirmer votre entrée. |
| → | Permet de revenir au niveau précédent. |
| EXIT ☐ | Efface les informations affichées à l'écran et revient à l'affichage TV. |
| FAV | Permet d'accéder à votre liste de canaux favoris. |
| AD | Active ou désactive la fonction de description audio. |
| ← PAGE → | Passe à l'écran précédent ou suivant. |
| 1 Touches de couleur | Ces touches permettent d'accéder à des fonctions spéciales dans certains menus.
(◇: rouge, ◆: vert, ♀: jaune, ♀: bleu) |
| 2 Touches de commande (■, ◆, II, ◄, ◆) | Permettent de commander les menus MES MÉDIAS ou les apparèils compatibles SIMPLINK (USB, SIMPLINK). |
| SUBTITLE | Rappelle le sous-titrage de votrechioin en mode numérique. |
| 3 TOUCHES TÉLÉTEXTE | Ces touches sont utilisées pour le télétexte. |

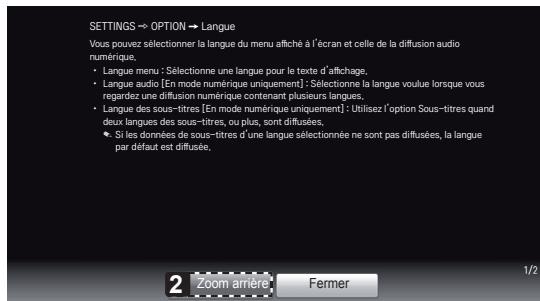

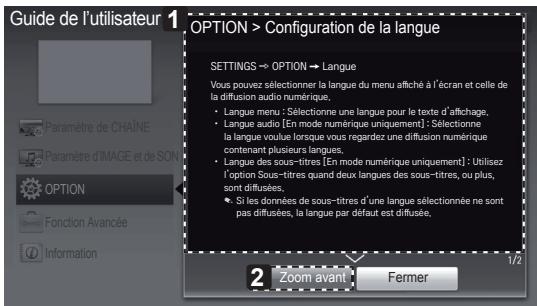

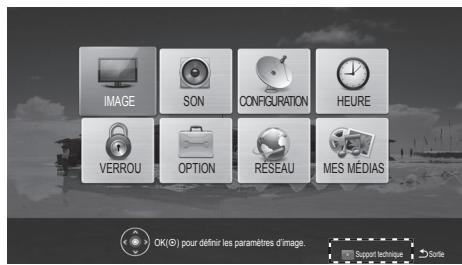

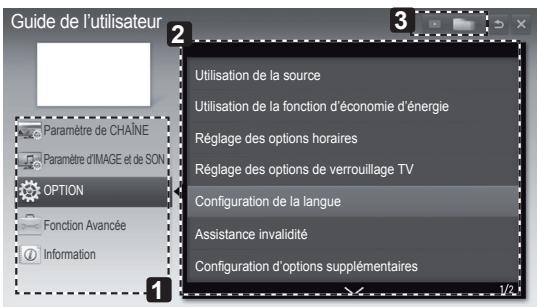

Utilisation du GUIDE de l'utilisateur
Le guide de l'utilisateur vous permet d'accéder plus facilement aux informations complètes sur la TV.
1 Appuyez sur SETTINGS pour accéder aux menus principaux. 2 Appuyez sur la touche ROUGE pour accéder aux menus Support technique. 3 Appuyez sur les touches de navigation pour accéder au Guide de l'utilisateur et appuyez sur OK.
1 Affiche la description du menu sélectionné. Vous peuvent utiliser ∧ √ pour parcourir les pages. 2 Permet d'effectuer un zoom avant ou arrêté.
1 Affiche le canal actuel. 2 Permet de sélectionner l'article souhaité. Vous pouvez utiliser pour parcourir les pages. 3 Permet de parcourir la description de la fonction qui vous intéresse depuis l'index.
Nettoyage de votre TV
Nettoyez régulièrement votre TV pour conserver des performances optimales et pour allonger la durée de vie du produit.
Attention
- Avant toute chose, veillez à couper l'alimentation et à débrancher le cordon d'alimentation et tous les autres câbles.
- Lorsque vous prévoyez de ne pas utiliser le téléviseur pendant une longue période, débranchez le cordon d'alimentation de la prise murale afin d'éviter tout endommagement dû à une étincelle ou une surtension.
Écran, cadre, boîtier et support
- Pour éliminer la poussière ou une saleté légère, essuyez la surface avec un chiffon doux, propre et sec.
- Pour retirer des taches importantes, essuyez la surface avec un chiffon doux imbibé d'eau propre ou d'un détergent doux dilué. Essuyez ensuite immédiatement avec un chiffon sec.
Attention
- Évitez toujours de toucher l'écran, car vous risqueriez de l'endommager.
- Ne poussez pas, ne frottez pas ou ne cognez pas la surface de l'écran avec l'ongle ou un objet contenant, car cela pourrait causer des rayures et des déformations de l'image.
- N'utilisez pas de produits chimiques car cela pourrait endommager le produit.
- Ne pulvérisez pas de liquide sur la surface. Si de l'eau pénètre dans la TV, cela peut provoquer un incendie, une électrocution ou un dysfonctionnement.
Cordon d'alimentation
Retirez régulièrement la poussière ou les saletés accumulées sur le cordon d'alimentation.
Dépannage
| Problème | Solution |
| Impossible de commander la TV avec la télécommande. | • Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau.
• Vérifiez qu'aucun obstacle n'est place entre la TV et la télécommande.
• Vérifiez si les piles fonctionnent et si elles sont correctement installées ( ⊕ sur ⊕, ⊙ sur ⊙). |
| Aucune image n'est affichée et,aucun son n'est émis. | • Vérifiez si l'appareil est allumé.
• Vérifiez si le cordon d'alimentation est raccordé à la prise murale.
• Vérifiez la prise en branchant d'autres appar兼ils. |
| La TV s'éteint de manière soudaine. | • Vérifiez les paramètres de contrôle de l'alimentation. Il peut y avoir une coupure de courant.
• Vérifiez si l'options Veille auto. est activée dans les réglages de l'heure.
• Si,aucun signal n'est liént quand la TV est allumée, la TV s'éteint automatiquement après 15 minutes d'inactivité. |
| Une fois que vous âtes connecté au PC (RGB/HDMI DVI), le message « Aucun signal » ou « Format invalide » s'affiche. | • Allumez/éteignez le téléviseur à l'aide de la télécommande.
• Reconnectez le cable RGB/HDMI.
• Redémarrez le PC une fois le téléviseur allumé. |
Téléviseur LCD LED / téléviseur LCD
do produit, circonstances du
fabricant ou politiques.
| Compatibilitadé | 32/37/42/47/55LM61**, 32/42/47LM58**, 32/37/42LM34**, 47CM96** | 32/37/42/47LS56** |
| AG-F2**, AG-F3**
Óculos de cinema 3D | ● | |
Connectez la TV à une prise d'antenne murale avec un câble RF (75 Ω).
Remarque
- Utilisez un séparateur de signaux pour utiliser plus de deux téléviseurs.
- Si la qualité d'image est mauvaise, installez correctement un amplificateur de signaux pour l'améliorer.
- Si vous utilisez une antenne et que la qualité d'image est mauvaise, essayez de réaligner l'antenne dans la bonne direction.
- Le câble et le convertisseur d'antenne ne sont pas fournis.
Connectez la TV à une parabole satellite ou à une prise satellite à l'aide d'un cable satellite RF (75 Ω).
Permet de transmettre les signaux vidéo et audio numériques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble HDMI comme indiqué sur l'illustration suivante.
Choisissez un port d'entrée HDMI pour établir la connexion. Peu importe le port que vous utilisez.
Remarque
- Pour obtenir une meilleure qualité d'image, il est recommandé d'utiliser la TV avec une connexion HDMI. Utilisez le tout nouveau câble haut débit HDMI™ avec la fonction CEC (contrôles électroniques client).
- Les câbles HDMI™ haut débit sont testés pour transporter un signal HD de 1080p ou supérieur.
- Technologies audio TNT prises en charge : MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
- Formats audio HDMI pris en charge : Dolby Digital, PCM (jusqu'à 192 KHz, 32k/44,1k/48k/88k/96k/176k/192k), DTS non pris en charge
Permet de transmettre les signaux vidéo d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble DVI-HDMI comme indiqué sur l'illustration suivante. Pour émettre un signal audio, raccordez un câble audio.
Remarque
- Selon la carte graphique, le mode DOS peut ne pas fonctionner si vous utilisez un câble pour établir la connexion HDMI-DVI.
Permet de transmettre les signaux audio et vidéo analogiques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec un câble composante comme indiqué sur l'illustration suivante.
Remarque
- Si les câbles sont mal installés, l'image peut s'afficher en noir et blanc ou avec des couleurs de mauvaise qualité.
Permet de transmettre les signaux audio et vidéo analogiques d'un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble composite comme indiqué sur l'illustration suivante.
Permet de transmettre les signaux vidéo de l'ordinateur vers la TV. Pour émettre un signal audio, raccordez un câble audio.
Vous pouvez utiliser un système audio externe en option à la place d'un haut-parleur intégré.
Remarque
- Si vous utilisez un périphérique audio externe à la place du haut-parleur intégré, les haut-parleurs TV doivent être désactivés.
Connexion audio optique numérique
Permet de transmettre un signal audio numérique de la TV au périphérique externe. Connectez le périphérique externe et la TV avec le câble audio optique comme indiqué sur l'illustration suivante.
Remarque
- Ne regardez pas dans le port de sortie optique. Le rayon laser risquerait de vous abîmer la vue.
- La fonction Audio avec ACP (protection copie audio) peut bloquer la sortie audio numérique.
Branchez un périphérique USB tel qu'une mémoire flash, un disque dur externe ou un lecteur de carte mémoire USB sur le téléviseur et accédez au menu My media (Mes supports) pour utiliser les différents fichiers multimédias.
Transmettez le signal du casque de la TV au périphérique externe. Connectez le périphérique externe et la TV avec le casque comme indiqué sur l'illustration suivante.
Remarque
- Les éléments du menu SON sont désactivés lorsqu'elles branchez un casque.
- Si vous modifiez le MODE AV avec un casque connecté, la modification est appliquée à l'audio mais pas au son.
- La sortie audio numérique optique n'est pas disponible lorsque vous branchez un casque. Impédance du casque: 16 Ω Sortie audio max. du casque: 10 mW à 15 mW
- Taille de la prise casque: 0,35 cm
| Type de sortie
Mode d'entrée actuel | AV1
(sorting TV1) |
| TV numérique | TV numérique |
| TV analogue, AV | |
| Composant/RVB | TV analogue |
| HDMI | |
1 Sortie TV : sortie de signaux en mode TV analogue ou en mode TV numérique.
Remarque
- Tous les câbles EuroscarT utilisés doivent être des câbles de signal blindés.
- Quand le mode 3D est sélectionné sur la TV, les signaux de sortie TV ne peuvent pas être émis via le cable péritel. (modèles 3D uniquement)
- Si vous activez le mode 3D pendant l'exécution d'un enregistrement programmé sur la TV, les signaux de sortie ne peuvent pas être émis via le cable péritel et l'enregistrement est impossible. (modèles 3D uniquement)
Affichez les services cryptés (payants) en mode TV numérique. Cette fonction n'est pas disponible dans tous les pays.
Remarque
- Vérifiez si le module CI est inséré dans le bon sens dans la fente de la carte PCMCIA. Si le module est mal inséré, la TV pourrait subir des dommages ainsi que la fente de la carte PCMCIA.
Connectez divers péripériques externes à la TV et changez de mode de source d'entrée pour sélectionner un périphérique externe. Pour en savoir plus sur le raccordement d'un périphérique externe, reportez-vous au manuel fourni avec ce dernier.
Les périphériques externes disponibles sont les suivants : récepteurs HD, lecteurs DVD, VCR, systèmes audio, périphériques de stockage USB, PC, consoles de jeu et autres périphériques externes.
Remarque
- Le raccordement du périphérique externe peut différer du modèle.
- Connectez des périphériques externes à la TV sans tenir compte de l'ordre du port TV.
- Si vous enregistrez un programme TV sur un enregistreur de DVD ou un magnétoscope, veillez à raccorder le câble de source d'entrée du signal de la TV à la TV via un enregistreur de DVD ou un magnétoscope. Pour en savoir plus sur l'enregistrement, reportez-vous au manuel fourni avec le périphérique connecté.
- Veuillez consulter le manuel de l'équipement externe contenant les instructions d'utilisation.
- Si vous connectez une console de jeu à la TV, utilisez le câble fourni avec la console de jeu.
- En mode PC, un bruit peut être associé à la résolution, au modèle vertical, au contraste ou à la luminosité. En présence de bruit, changez la résolution de la sortie PC, changez le niveau du taux de rafraîchissement ou réglez la luminosité et le contraste dans le menu IMAGE jusqu'à ce que l'image soit nette.
- En mode PC, certaines règles de la résolution peuvent ne pas fonctionner correctement en fonction de la carte graphique utilisée.
