CHRONOGYR V11 - Climatiseur SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat programmable pour chauffage (régulateur de température)
Marque	Siemens
Modèle	Chronogyr V11 (REV11)
Alimentation	2 piles alcalines AA 1,5 V
Dimensions (approx.)	85 x 85 x 25 mm
Poids (avec piles)	Environ 100 g
Affichage	Écran numérique avec rétroéclairage (test d'affichage disponible)
Précision de réglage	Pas de 0,2 °C
Plage de réglage	De 5 °C (veille) à environ 30 °C (confort)
Programmes disponibles	2 modèles : A (jusqu'à 4 points de commutation) et B (jusqu'à 2 points)
Modes de fonctionnement	Automatique, Confort permanent, Économie permanent, Veille (protection gel à 5 °C)
Fonction temporaire	Passage Confort <-> Économie jusqu'au prochain point de commutation
Fonction de réinitialisation	Reset complet par appui simultané sur 3 touches (annule les réglages personnalisés)
Indicateur de piles faibles	Symbole spécifique s'affiche environ 1 mois avant épuisement
Mémoire des réglages	Conservée moins d'1 minute lors du changement de piles
Entretien	Remplacement des piles usagées ; recyclage selon les prescriptions locales
Pièces détachées	Piles alcalines AA 1,5 V (non fournies par le fabricant)
Sécurité	Protection antigel intégrée (maintien à 5 °C en mode Veille)
Utilisation	Intérieur uniquement, installation murale ou sur socle
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - CHRONOGYR V11 SIEMENS

Comment mettre en service le Chronogyr V11 pour la première fois ?

Retirez la bande de protection des piles préinstallées, vérifiez que le logement des piles est correctement positionné, puis le régulateur s'allume automatiquement. Réglez l'heure avec les touches et placez le curseur sur la position ▼ (automatique) avant de refermer le couvercle.

Quels sont les différents modes de fonctionnement disponibles ?

Les modes sont : Automatique (programme A ou B), Confort permanent, Économie permanent et Veille (protection antigel à 5 °C). Le sélecteur de régime permet de choisir le mode souhaité.

Comment modifier la température temporairement ?

Utilisez les touches + ou - pour augmenter ou réduire la température actuelle par pas de 0,2 °C, dans une plage de ±4 °C. La modification reste valable jusqu'au prochain point de commutation du programme.

Comment passer du mode Confort au mode Économie pour une absence momentanée ?

Appuyez sur la touche dédiée (symbole main/éco). L'affichage indique 'C' pour Confort ou 'Éco' pour Économie. Le changement reste actif jusqu'au prochain point de commutation.

Quelle est la différence entre les programmes A et B ?

Le programme A permet jusqu'à 4 points de commutation (ex. 6h, 9h, 17h, 22h) avec deux périodes de confort, tandis que le programme B offre 2 points de commutation (ex. 7h, 23h) avec une seule période de confort.

Comment programmer mes propres horaires et températures ?

Placez le curseur de réglage sur le point de commutation souhaité (A1, A2, etc.), réglez l'heure avec les touches, puis sélectionnez 'Température de confort' ou 'Température d'économie' et ajustez la valeur. Refermez le curseur sur la position ▼ pour valider.

Que faire si l'affichage indique un symbole de pile faible ?

Le symbole indique que les piles doivent être remplacées dans le mois suivant. Procédez au remplacement avec 2 piles alcalines neuves AA 1,5 V. Les réglages programmés sont conservés moins d'une minute sans piles.

Comment réinitialiser complètement le régulateur ?

Appuyez simultanément sur les trois touches (généralement +, - et la touche de changement de mode) jusqu'à ce que l'écran affiche tous les segments. Attention : tous les réglages personnalisés sont effacés et les valeurs d'usine sont restaurées.

Pourquoi mon chauffage reste-t-il éteint même en mode Confort ?

Vérifiez que le sélecteur de régime est bien sur une position autre que 'Veille'. Assurez-vous que la température de consigne est supérieure à la température ambiante. Si le problème persiste, essayez une réinitialisation.

Quelles précautions prendre pour économiser l'énergie avec ce thermostat ?

Réglez la température de confort à 21 °C maximum, utilisez le mode Économie lors des absences, aérez brièvement les pièces en grandes ouvertures, et programmez des plages horaires adaptées à votre présence.

MODE D'EMPLOI CHRONOGYR V11 SIEMENS

Mode d'emploi chronogyr® REV11...

CHRONOGYR REV11... vous permet, très simplement, d'obtenir dans la pièce la température idéale au moment souhaité. Pour ce faire, vous avez le choix entre deux modèles de commande réglables individuellement. Vous pouvez ainsi conserver les valeurs préreglées en usine ou bien les adapter en fonction de vos propres besoins.

Mise en service rapide

Pour la première mise en service du REV22 en fonction des valeurs préprogrammées en urine, procédez de la manière suivante:

Retirer la bande de protection des piles jointes. Vérifier que le logement des piles soit correctement positionné. Le régulateur se met en service.

Amener le curseur de réglage sur la position.

Entrer l'heure actuelle à l'aide des touches.

Ramener le curseur de réglage sur la position condition obligatoire pour permettre la fermeture du couvercle et le fonctionnement en automatique.

Amener le sélecteur de régime de fonctionnement sur la position désirée (par ex. A).

Insérer le mode d'emploi dans le couvercle et refermer ce dernier.

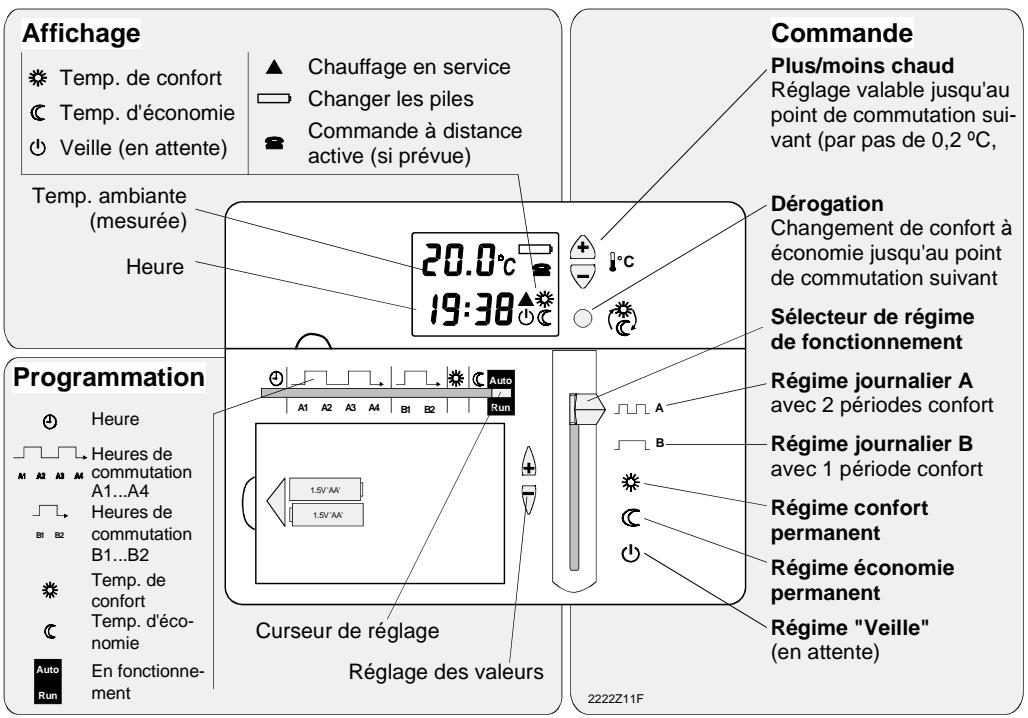

Fonctionnement automatique

Mettre le sélecteur de régime sur l'une des positions suivantes:

Pour utiliser le régime journalier A avec 2 périodes de comport.

Pour utiliser le régime journalier B avec 1 période de comport.

Régime comforts en permanence

Amener le sélecteur de régime sur la position "Température de comfort". La régulation se base constamment sur la température de comfort. L'affichage indique

Régime économique en permanence

Amener le sélecteur de régime sur la position "Température d'économie". La régulation se base constamment sur la température d'économie. L'affichage indique °C.

Régime "veille" en permanence

Amener le sélecteur de régime sur la position "Veille". Le chauffage ne se remettra en service que si la température descend en-dessous du seuil de "non occupation prolongée" (5 °C). L'affichage indique.

Fait-il trop chaud / trop froid?

Ces touches permettent d'augmenter ou de réduire la température actuelle par pas de 0,2°C, dans la proportion de ± 4°C. L'affichage indique alors tout d'abord la nouvelle valeur choisie, puis à nouveau la valeur actuelle. Ces modifications ne restent valables que jusqu'au point de commutation suivant. Si vous avez systématiquement trop chaud ou trop froid pour les valeurs régles en usine, il y a lieu de modifier en conséquence la température ou à l'aide des réglages correspondants.

Pour changer de régime de température ou en cas d'absence momentanée

Cette touche permet de passer du régime confort au régime économie ou inversement. L'affichage indique soit, si le niveau initial était la température d'économie, soit C, si c'était la température de confort. On peut donc ainsi passer aisément en régime économie en cas d'absence momentanée. La modification ne reste valable que jusqu'au point de commutation suivant.

Entrée des horaires et des valeurs de température personnels

Le REV11 dispose de deux modèles de commande, A et B.

Procéder comme suit:

A l'aide du curseur de réglage, sélectionner le point de commutation (par ex. A1) et, avec ⑦, entrer l'heure de commutation désirée. Le réglage des autres points de commutation (A2... A4 et B1... B2) s'effectue selon le même principe.

Sélectionner "Température de confort" et, avec , entrez la température désirée.

Sélectionner "Température d'économie" et, avec , entrez la température désirée.

Ramener le curseur de réglage sur cette position et fermer le couvercle.

Tableau des données de programmation

Inscrivez dans le tableau ci-dessous les données de votre programmation personnelle. Les valeurs qui y figurent déjà correspondent aux valeurs standards.

Heures de commutation						Temp.
A1	A2	A3	A4	B1	B2		C
6.00	9.00	17.00	22.00	7.00	23.00	20 °C	16 °C

Modification de l'heure

Mettre le curseur de réglage sur la position "Heure" et, avec.

Ramener le curseur de réglage sur cette position, et fermer le couvercle.

Une réinitialisation complète (Reset) du régulateur peut être obtenue en appuyant simultanément sur ces trois touches. Ceci ramène tous les réglages des heures de commutation et des températures sur les valeurs standards. Attention: tous les réglages personnalisés sont alors annulés! Dans le même temps, un test de l'affichage est effectué, ressemblant à:

Apparition du symbole dans l'affichage

Lorsque ce symbole apparait, il faut prévoir un remplacement des piles dans le mois qui suit.

Remplacement des piles

• Disposez près du régulateur 2 piles alcalines neuves, type AA, 1,5 V.
• Retirez le logement piles du régulateur, remplacez les piles usagées par les piles neuves et remettez le logement piles à son emplacement initial. Attention: les données programmées ne sont conservées que durant 1 minute maximum. Pour ce qui est des piles usagées, tenez compte des prescriptions en matière de recyclage.

Pour économiser sans perte de confort

• Ne chauffez les pièces qu'à 21 °C maximum.
• En cas d'absence, même de courte durée, passez sur "Température d'économie" avec
• N'aérrez que brièvement mais efficacement, fenêtres grandes ouvertes.

Fonctions complémentaires

Votre régulateur permet également diverses fonctions complémentaires. Leurs réglages ne devraient toutefois être entrepris que par votre installateur.
