MODE D'EMPLOI ADINA 70 S-LINE, ADINA 85 M-LINE ZIBRO

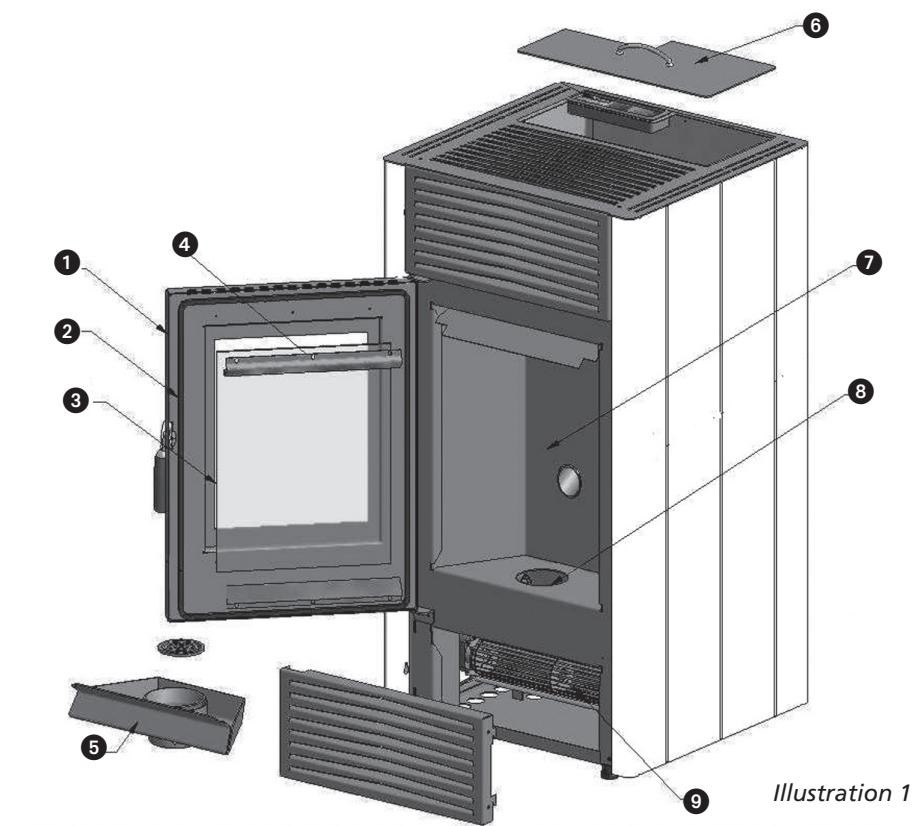

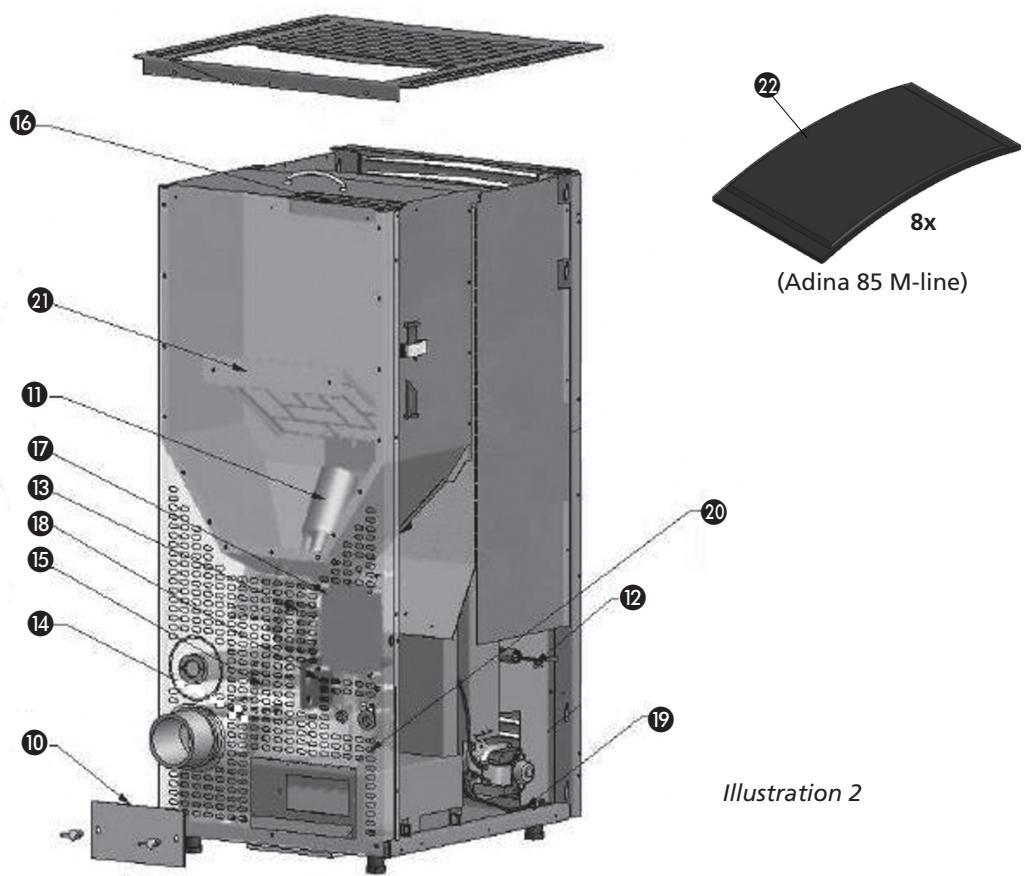

1 Porte du foyer Joint silicone porte du foyer 3 Vitre 4 Vitre 5 Brasero 6 Couvercle de la trémie à combustible Compartiment du foyer Chambre de combustion 9 Ventilateur d'air de recirculation 10 Couvercle de la chambre à fumée Vis en auge 12 Bougie d'allumage 13 Moteur-reducteur de la vis en auge 14 Air de combustion à bouchon réglable 15 Extracteur de fumée 16 Panneau de commande 17 Carte circuit électronique 18 Manostat Thermostat température ambiante 20 Tuyau en silicone 21 Trémie à combustible / Trémie à granulés 22 Céramique Majolica

1. LISEZ PREALABEMENT LE MANUEL D'UTILISATION
2. EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

Toutes nos félicitations pour l'achat de votre poêle Zibro. Vous venez d'acquérir un produit de haute qualité qui vous procurera confort et plaisir pendant de longues années, à condition de l'utiliser de façon responsable et correcte.

Pour assurer à votre produit de chauffage Zibro une durée de vie et une sécurité d'utilisation maximum, lisez attentivement ce manuel avant utilisation et conservez-le pour pouvoir le consulter ultérieurement.

Nous vous informons que le fabricant garantit votre appareil pendant 24 mois sur tous les matériaux et événements de fabrication.

Nous vous souhaitons beaucoup de bonheur avec votre Zibro !

Cordialement,

PVG Holding B.V.

Service Clients

A. instructions desecurite

Le non-respect des instructions comme mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l'application de la garantie.

Installez cet appareil uniquement s'il est conforme aux normes, lois et règlementations locales/nationales.

Ce poèle est prévu pour le chauffage de pièces dans des maisons résidentielles et convient uniquement à des situations domestiques normales, en intérieur dans un salon, une cuisine et/ou un garage, à condition qu'ils soient secs. N'installez pas le poèle dans des chambres ou des salles de bain.

Pour que votre appareil soit performant et pour votre sécurité, il est extrêmement important que le poêle soit installé correctement. Pour cela :

• Ce poèle doit être installé par un technicien Zibro agrée en chauffage et génie climatique. La garantie est seulement applicable si le poèle est installé par un professionnel Zibro agréé. Les instructions d'utilisation figurant dans ce manuel peuvent varier selon la législation locale et/ou régionale. Si c'est le cas, la règle la plus contraignante s'applique. Le fabricant et le revendeur déclinent toute responsabilité si l'installation de l'appareil n'est pas en conformité avec les lois et règlementations locales et/ou en cas de ventilation incorrecte et/ou d'utilisation inappropriée de l'appareil.
• Le poèle doit être installé dans une pièce où la conception du bâtiment et l'utilisation de la pièce n'entravent en aucun cas sa sécurité d'utilisation. N'utilisez pas en combinaison avec d'autres sources de chaleur.

Si vous rencontrez des problèmes avec votre poèle ou si vous avez des difficultés avec la compréhension de ce manuel, contactez systématiquement leur revendeur.

La combustion du bois a besoin d'oxygène (donc d'air). Veillez à ce que le conduit d'arrivée d'air de combustion puisse toujours aspirer de l'air frais de l'extérieur. - Ne couvrez jamais les entrées et sorties d'air de l'appareil. Vérifiez fréquemment l'absence de saletés dans la prise d'air. Utilisez un équipement adéquat pour transporter le poèle. Le non-respect de cette recommandation peut conduire à des blessures corporelles et/ou un endommagement du poèle. - Ne placez aucun objet et/ou matériaux inflammables à moins de 300 mm des côtes et à moins de 300 mm de l'arête du poèle et à moins de 800 mm de l'avant du poèle. - Le poèle n'est pas conçu pour être enregistré. Gardez un espace libre de 200 mm entre l'arrière/les côtés du poèle et les murs. Si le sol ou son revêtement sont inflammables, placez le poèle sur une plaque

Illustration 3, distances de sécurité autour du poèle.

en matériel insensible au feu. La plaque de support ininflammable doit dépasser de 400 mm à l'avant du poèle et de 200 cm sur les côtés (voir illustration 3, dimensions D et E).

• Si les murs ou leur revêtement sont en matériaux inflammables, veillez aussi à garder un espace suffisant à l'arrière/sur les côtés du poêle. Veillez à ce que même à un niveau de chauffage maximum, la température du mur ne dépasse jamais 80°C. En cas de doute, installez sur le mur une plaque de protection anti-feu.
• La surface du poêle peut être très chaude lorsqu'il est allumé. Ne laissez JAMAIS des enfants seuls dans la pièce avec le poêle. Surveillance les enfants et assurez-vous qu'ils ne jouent pas avec le poêle.
• Ce poêle ne doit pas être utilisé par des enfants, ni par des personnes dont la mobilité, les capacités sensorielles ou mentales sont limitées, ni par des personnes sans expérience ni connaissances de l'appareil, sauf si une personne responsable de leur sécurité leur a confié et expliqué le fonctionnement du poêle.
• La surface du poèle peut être très chaude lorsqu'il est allumé. Utilisez une protection personnelle calorifuge telle que des gants de protection résistants à la chaleur lorsque vous utilisez le poèle.
• Soyez prudent lorsque vous remplissez la trémie du poèle avec des granulés alors que le poèle est (encore) chaud. Veillez à ce que le sac de granulés ne puisse pas prendre feu.
• Soyez prudents si vos vêtements sont inflammables, ils peuvent s'enflammer s'ils entrent en contact avec le foyer du poèle.
• N'utilisez jamais de solvants inflammables dans la pièce où le poêle est allumé. Évitez le risque d'incendie en retirant de la pièce tous les solvants inflammables et les matériaux combustibles.
• Le poèle est lourd. Avant son installation, faites vérifier la capacité de charge de votre sol par un expert. Utilisez uniquement des granulés de bois de bonne qualité exempts de résidus de colle, de résine ou d'adjuvant. Diamètre 6 mm. Longueur max. 30 mm. Conformes à la norme EN 14961-2 (A1, A2). Voir chapitre D14.
• L'utilisation de mauvais combustible, de combustible humide ou peint peut provoquer la formation de condensation et/ou de suie dans le conduit de fumée ou dans le foyer du poêle. Ceci réduit les performances du poêle et peut provoquer des situations dangereuses. Suivez les instructions indiquées au chapitre D14.
• Faites ramoner et nettoyer régulièrement le conduit de fumée en respectant la législation locale ou les prescriptions de votre assurance. En l'absence de législation et/ou prescription d'assurance, veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poèle de façon intensive, faites nettoyer la totalité du système (y compris le conduit de fumée) plus fréquemment. N'utilisez pas le poèle comme barbecue.

Ne branchez qu'un seul poèle par conduit de fumée sinon des situations dangereuses peuvent se produire.

• Soyez toujours en conformité avec les normes anti-incendie locales.
• N'utilise pas d'autres combustibles que les granulés de bois recommendés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

Veillez à ce que le conduit d'arrivée d'air de combustion puisse toujours aspirer de l'air frais de l'extérieur.

Ce poèle nécessite également une alimentation électrique. Veuillez lire attentivement les avertissements et remarques suivantes :

N'utilisez jamais un cordon électrique endommagé. - Ne pincez/pliez jamais le cordon électrique. Veillez à ce que le cordon électrique ne touche aucune partie chaude du poèle. - N'utilisez pas de rallonge électrique. - Vérifiez le voltage du réseau. Cet appareil est uniquement conçu pour être branché sur des prises reliées à la terre de 230V / 50Hz. La prise doit toujours être facilement accessible lorsque l'appareil est branché.

L'appareil DOIT toujours avoir un branchement à la terre. Ne branchez en aucun cas l'appareil si l'alimentation électrique n'est pas reliée à la terre.

Avant de brancher l'appareil, vérifiez les points suivants :

La puissance du réseau doit correspondre à celle indiquée sur la plaque de l'appareil. La prise et la fiche électrique doivent être adaptées à l'appareil. La fiche du cordon électrique doit être compatible avec la prise. - En cas de doute, faites vérifier l'installation électrique par un expert agréé. - Ne couvrez jamais les entrées et sorties d'air de l'appareil. N'introduisez jamais d'objets dans les ouvertures de l'appareil. Veillez à ce que l'appareil ne soit jamais en contact avec de l'eau. Ne vaporisez pas d'eau sur l'appareil et ne l'immergez pas, sous peine de créer un court-circuit. - Débranchez toujours l'appareil avant de le nettoyer, de changer un mécanisme ou une pièce. - Débranchez toujours la prise électrique avant d'effectuer des travaux de maintenance sur le poêle. - Ne branchez JAMAIS l'appareil avec une rallonge électrique. Si vous ne possédez pas de prise reliée à la terre, faites-en installer une par un électricien agréé. - Débranchez toujours l'appareil lorsque vous ne l'utilisez pas. - Si votre cordon électrique est endommagé, faites-le remplacer par votre fournisseur ou un centre de service agréé.

A.1 ARRET D'urgence du poéle:

En cas d'urgence : N'utilisez jamais d'eau pour éteindre le feu. Utilisez un extincteur à neige carbonique ou appelez les pompiers. En cas de feu de cheminée, fermez la tirette du conduit de fumée (si installée).

A.2 ARRET NORMAL Du poéle:

Respectez la procédure d'arrêt pour obtenir un arrêt normal du poêle. Reportez-vous au chapitre D.4.

Le non-respect des instructions comme mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l'application de la garantie.

Conseils d'utilisation:

• Veillez à ce que le poèle, son tuyau d'évacuation et son conduit de fumée soient accessibles de tous les côtés.
• Pour la première utilisation du poèle (voir Chapitre C) commencez par un niveau de chauffage peu élevé.

B. installation du poêle et du conduit de fumée

L'agencement du conduit de fumée/cheminée est très important pour le bon fonctionnement et l'utilisation du poèle en toute sécurité. C'est pourquoi l'installation totale ou partielle du système (poèle + conduit de fumée) doit être exclusivement effectuée par des techniciens qualifiés agréés. Prière de vous référer au manuel d'installation.

Le conduit de fumée doit toujours être propre car les dépôts de suie ou de résidus non brûlés peuvent l'obstruer. L'accumulation des dépôts de suie ou des résidus peut même s'enflammer et créer des situations dangereuses. Faites ramoner et nettoyer la cheminée en respectant la législation locale ou les prescriptions de votre assurance. En l'absence de législation et/ou d'instructions de votre compagnie d'assurance : veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poèle de façon intensive, faites nettoyer la totalité du conduit de fumée plus fréquemment.

Faites obligatoirement placer un chapeau de cheminée sur le conduit d'évacuation de fumée, en prévention de nids d'oiseaux. Veillez à ce que le chapeau de cheminée soit toujours propre et ne gêne pas le passage de l'air. Tout obstacle au passage de l'air peut susciter des situations dangereuses.

Le tirage des gaz de carreau est réalisé à l'intérieur du poêle grâce à un ventilateur. L'installation de ventilateurs auxiliaires à l'intérieur du système de cheminée ou d'évacuation des gaz de carreau peut compromettre le bon fonctionnement du ventilateur d'extraction de la fumée et doit donc être évitée.

C. première utilisation du poêle

Avant de mettre le poèle en marche, retirez tous les matériels placés dans le foyer : manuel d'utilisation, papiers, gants (si fournis), outils, etc.

À la mise en service du poèle, la vis en auge a besoin de temps pour se remplir de granulés de bois. Au moins trois tentatives de démarrage sont donc nécessaires car le pot de brûlage est également vide.

Si la pièce où le poèle est installé est nouvellement bâtie ou rénovée, veillez à ce qu'elle ait bien séché avant d'utiliser le poèle pour la première fois. Il est bien connu que les murs, le plafond et/ou les sols ont besoin d'une longue période pour sécher correctement. Un dépôt de suie ou des cendres pourrait se déposer sur des murs qui ne sont pas complètement secs.

Le poèle est fabriqué en acier de haute qualité, protégé par une couche de revêtement. Lors des premières utilisations, le revêtement du poèle se durcit et l'acier se dilate. Ce processus peut durer quelques temps. Pour éviter d'endommager le poèle de façon permanente, prière de commencer par un niveau de chauffage peu élevé et d'augmenter progressivement. Maintenez un petit feu pendant les premières 24 heures ; la capacité augmente ensuite progressivement. Faites fonctionner le poèle continuellement pendant au moins trois à quatre heures. La première fois, il est normal qu'une odeur désagréable se dégage. Veillez à bien aérer la pièce à ce moment-là.

Veillez à ce que la pièce soit suffisamment ventilée.

Le poèle ne doit jamais fonctionner si la porte coupe-feu est ouverte. Tenez toujours la porte fermée pendant le fonctionnement du poèle et veillez à ce que le dispositif de verrouillage de la porte soit bien fermé.

D. utilisation normale du poêle

Illustration 4

• Touche P1: permet d'augmenter la température ambiente requise par l'utilisateur. La touche P1 peut aussi être utilisée pour afficher la température des gaz de carreau et le niveau de brûlage.
• Touche P2: permet de réduire la température ambiente requise par l'utilisateur.
• Touche P3: permet de changer la température ambiente souhaitée.
• Touche P4 (ON-OFF) : permet d'activer, de désactiver et de déverrouiller les alarmes.
• : réception du signal de la télécommande. Voyant 4 : indicateur du thermostat. Voyant 5 : réglage de la température ou menu de réglage interieur.
• Écran A : au démarriage, il indique l'objet du poèle. Pendant le fonctionnement normal, il indique la puissance de chauffage. Lors du changement de paramètres, il affiche le paramètre à modifier.
• Écran B : au démarrage, il indique l'état du poèle. Pendant le fonctionnement normal, il indique la température ambiente souhaitée par l'utilisateur. Pendant le réglage de la puissance, il indique la sortie du paramètre.

D.1.1. procedure de démarrage et mode de fonctionnement normaux et inhabituels d.1.1.1 procedure de démarrage et mode de fonctionnement normaux

Le pot de brûlage doit être nettoyé avant chaque mise en marche. En cas d'utilisation de la minuterie, le pot de brûlage doit être nettoyé avant que le poêle ne se mette en marche automatiquement.

Voici la procédure de démarrage et de fonctionnement normale du poêle:

1. Vérifiez que le pot de brûlage est vide et propre.
2. Vérifiez que la porte du poêle est fermée.
3. Remplissez la trémie à combustible de granulés de bois de bonne qualité. Voir chapitre D14.
4. Appuyez sur la touche P4 pendant au moins 4 secondes jusqu'à ce que le message « Fan Cand » s'affiche à l'écran. Le poèle se trouve maintenant en phase d'activation de la pré-ventilation qui dure environ 2 minutes.
5. Après 2 minutes de pré-ventilation, le poèle commence à charger les granulés dans le pot de brûlage. Le message « Load Wood » s'affiche à l'écran. Au cours de cette phase, la vis en auge transporte les granulés de la trémie à combustible vers le pot de brûlage. Pendant ce temps, l'igneur commence à chauffer le pot de brûlage.
6. Au cours de cette phase, la chaleur dans le pot de brûlage augmente, à tel point que le feu s'allume.
7. L'écran affiche le message « Fire on »
8. Le ventilateur de recirculation de l'air démarre. L'air de la pièce est aspiré dans le poèle par l'arrête et chauffe à l'intérieur avant d'être propulsé dans la pièce.
9. Pendant le fonctionnement normal, l'écran A affiche le niveau de puissance de chauffage du radiateur. L'écran affiche par exemple « on 4 ». L'écran B affiche la température ambiente réelle, par exemple « 20°C ». Voir l'illustration 5.

Illustration 5

1. Les touches P5 et P6 peuvent être utilisées pour augmenter ou réduire le niveau de puissance de chauffage. Lorsque l'on diminue la valeur correspondant à la puissance de chauffage, la température ambiente demandée est plus longue à atteindre.
2. Une fois la température ambiente souhaitée atteinte, le radiateur pass enant « r IS», ce qui signifie que la température ambiente se situe au niveau souhaité et que le poêle a atteint le niveau

Lorsque la température ambiente souhaitée est atteinte, le poèle NE s'éteint PAS. Il bascule automatiquement sur le niveau de puissance de chauffage le plus bas possible. Cela signifie que le poèle continue de chauffer la pièce mais à un niveau de puissance minimum.

À la mise en service du poèle, la vis en auger a besoin de temps pour se remplir de granulés de bois. Au moins trois tentatives de démarrage sont donc nécessaires car le pot de brûlage est également vide.

D.1.1.2 procédure de démarrage inhabituelle

Lorsque le poèle est démarré à une température ambiente inférieure à 12°C ou lorsque l'air de combustion est a priori inférieur à 12°C, la procédure de démarrage peut être différente.

Lorsque la procédure d'allumage ne permet un brûlage correct à ces faibles températures, l'écran affiche « ALAR No FIRE »

N'utilise pas d'autres combustibles que les granulés de bois recommandés. Voir chapitre D14. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

D.1.1.3 procédure de démarrage inhabituelle

Lorsque le poèle est démarré à une température ambiente inférieure à 0°C ou lorsque l'air de combustion est a priori inférieur à 0°C, la procédure de démarrage est différente.

Lorsque la procédure d'allumage ne permet un brûlage correct à basse température, l'écran affiche « Ont ».

Pour démarrer le feu, placez un « allume-feu » dans le foyer.

Allumez l'allume-feu avec une allumette et patientez 1 minute avant de démarrer le poèle en suivant la « procédure de démarrage normale » décrite dans le §D.1.1.1.

Lorsque cela ne permet pas d'obtenir un brûlage correct, contactez un professionnel qui modifie les paramètres d'installation du poêle. Contactez un installateur/agréé Zibro.

N'utilise pas d'autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

D.2 Changement de la temperature ambiante requise

1. Appuyez une fois sur la touche P3.
2. Appuyez sur la touche P1 dans un délai de 3 secondes pour augmenter la température ambiente requise. L'écran B affiche la température requise changée.
3. Appuyez sur la touche P2 dans un délai de 3 secondes pour réduire
4. Lorsque l'écran B affiche la température ambiente souhaitée, n'appuyez plus sur aucun bouton. Patientez 3 secondes pour que l'écran revienne sur son mode de fonctionnement normal.
5. La température ambiente requise est maintenant atteinte.

La température requise peut être régée entre 6°C minimum et 41°C maximum.

D.3 Mode économique (SAVE)

Lorsque cette fonction est activée, le poêle s'arrête automatiquement dès que la température définie - augmente de la température différentielle définie - est atteinte. Le poêle s'allume automatiquement dès que la température définie - diminuée de la température différentielle définie - est atteinte.

Le mode Économique ne peut être utilisé que si la fonction de minutier n'est pas activée.

Activation du mode économique

Éteignez le poêle (cf. chapitre D.4). Appuyez ensuite plusieurs fois sur la touche P3 jusqu'à ce que « UT04 » s'affiche sur l'écran du haut. Appuyez sur la touche P1 jusqu'à ce que la valeur « 99 » s'affiche sur l'écran du bas. En appuyant à nouveau sur la touche P3, l'écran « A » affichera le texte STANDBY et l'écran « B » le texte « OFF » ou un chiffre entre 1 et 20.

Si l'écran A affiche le texte OFF, le MODE ÉCONOMIQUE est désactivé. Vous pouvez l'activer avec les touches P1 ou P2. En appuyant sur les touches P1 ou P2, une température s'affiche sur l'écran « B ». Ceci est la température différentielle, que vous pouvez régler entre 1 °C et 20 °C. Choisissez la valeur souhaitée, puis appuyez sur la touche P3 pour enregistrer le réglage. Le poêle est maintenant en mode Économique.

Pour éviter trop de démarages/arrêts, et donc causeur de l'usure aux diverses pièces, nous vous conseillons de ne pas régler la température différentielle en dessous de 2 °C ou au-dessus de 4 °C.

Arrêt du mode économique.

Éteignez le poèle (cf. chapitre D4). Appuyez ensuite plusieurs fois sur la touche P3 jusqu'à ce que « UT04 » s'affiche sur l'écran du haut. Appuyez sur la touche P1 jusqu'à ce que la valeur 99 s'affiche sur l'écran « B ». En appuyant à nouveau sur la touche P3, l'écran « A » affichera le texte STANDBY et l'écran « B » la température différentielle, une valeur entre 1 et 20°C.

Le mode Économique est désactivé en appuyant sur la touche P1 jusqu'à ce que l'écran « B » affiche « OFF ». Appuyez sur la touche P3 pour enregistrer le réglage. Vous pouvez MAINTENANT RALLUMER le poèle.

D.4 Arrêt NORMAL

Pour arrêter le poèle, maintenez la touche P4 enfoncée jusqu'à ce que le message « OFF » s'affiche sur l'écran A. Pendant la phase d'arrêt, l'approvisionnement en granulés de bois dans le pot de brûlage est interrompu, le ventilateur de circu-

la ventilation de l'air est éteinte, le ventilateur d'extraction de l'air s'arrête au bout de 2 0 minutes.

D.5 ARRET D'urgence

En cas d'urgence : N'utilisez jamais d'eau pour éteindre le feu. Utilisez un extincteur à neige carbonique ou appelez les pompiers. En cas de feu de cheminée, fermez la tirette du conduit de fumée (si installée).

D.6 modification du niveau de puissance du poêle

Lorsque le brûleur est en marche ET que la température ambience requise n'est pas encore atteinte, appuyez sur la touche P5 ou P6 pour augmenter ou réduire respectivement la puissance de sortie du poêle en changeant le niveau de brûlage. L'écran A change et affiche le niveau de puissance correspondant au poêle.

Lors de la phase de démarrage, lorsque le feu n'est pas (encore) allumé, la puissance délivrée (le niveau de brûlage) peut être modifiée de la façon suivante : appuyez sur la touche P1 et sur la touche P5 ou P6 en même temps pour augmenter ou réduire respectivement le niveau de puissance.

Une fois la température ambiantesouhaitée atteinte, le radiateur passe automatiquement au niveau de puissance de chauffage le plus bas. L'écran A affiche « on 1 ». L'écran B affiche maintenant « r IS», ce qui signifie que la température ambiantese situe au niveau souhaité et que le poèle a atteint le niveau de puissance de chaleur le plus bas possible.

D.7 Recirculation de l'air ambiant

Ce poèle est doté d'un ventilateur de recirculation d'air ambiant. Lorsque le commutateur est en position de marche, l'air de la pièce transite par l'intérieur du poèle et en ressort chauffé.

D.8 réglage de la FLAMME

Après la mise en marche, il est possible de régler la flamme en manoeuvrant le clapet papillon (40 mm de diamètre) qui doit être monté à l'arrivée du conduit d'air de combustion. Voir les illustrations 6a et 6b.

Si les granulés de bois qui brûlent à l'intérieur du pot de brûlage ont tendance à tomber ou à se retourner, cela signifie que l'entrée d'air de combustion est trop importante. La rotation du couvercle de la vanne papillon permet d'augmenter ou de diminuer l'orifice d'entrée de l'air de combustion. Plus l'orifice d'entrée est petit, plus le risque que les granulés de bois tombent ou se retournent est faible.

L'influence de la vanne papillon sur le tirage dépend de la configuration de l'ensemble du système de cheminée, de poêle et d'entrée d'air de combustion. Parfois, la fermeture de la vanne papillon aura peu d'effet et d'autres fois, l'effet sera important.

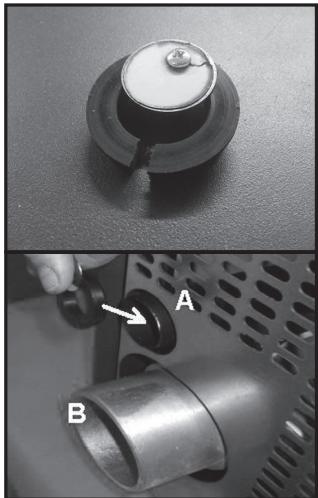

Illustration 6a: vue arrière du poèle. Vanne papillon montée sur l'entrée d'air de combustion.

Illustration 6b: vue arrière du poêle. Vanne papillon montée sur l'entrée d'air de combustion.

Illustration 7: écran affiché après une coupure de courant

Après une coupure de courant ou une panne électrique, le poêle affiche « A1Ar no rEtE ». Le ventilateur de l'extracteur de fumées décharge les fumées résiduelles pendant 20 minutes après le retour de l'alimentation électrique. Le poêle passe alors en phase d'arrêt.

Appuyez sur la touche P4 pendant plus d'1 seconde pour annuler la procédure d'arrêt et continuer avec le mode de chauffage.

D.10 Temperature des gaz de carneau

Appuyez sur la touche P1 pendant le mode de fonctionnement normal pour afficher la température des gaz de carneau sur l'écran B pendant 3 secondes.

D.11 Remplissage de la trémie de granules

Évitez d'ajouter des granulés dans la trémie pendant le fonctionnement de l'appareil.

Ne touchez jamais aux pièces mobiles situées dans la trémie à granulés! Pour éviter de toucher aux pièces mobiles situées à l'intérieur de la trémie, il convient de toujours arrêter complètement le poêle en débranchant la prise du secteur.

Si le remplissage est nécessaire pendant le fonctionnement, veillez à ce que les granulés et/ou le sac à granulés n'entrent pas en contact avec une surface chaude du poêle au risque de provoquer des situations dangereuses! Veillez à ne jamais toucher les pièces mobiles situées dans la trémie à granulés.

Les granulés doivent être chargés avec précaution dans la trémie à granulés (élément 21 du schéma des composants importantes). Veillez à ce que la trémie à granulés puisse à tout moment être complètement fermée avec le couvercle de trémie (élément 6 du schéma des principaux composants).

Ne remplissez pas la trémie à combustible de résidus issus du pot de brûlage.

Il existe sur le marché des granulés de différentes qualités et aux propriétés diverses. Les granulés de mauvaise qualité peuvent influer défavorablement sur l'efficacité de la combustion, encrasser le poêle et, dans les cas extrêmes, susciter des situations dangereuses.

Pour en savoir plus sur la qualité de granulés requise, voyez le chapitre D 14.

D.12 Minuterie et horloge

Le poêle est fourni avec une horloge et une minuterie. Le poêle peut être programmé avec 2 programmes individuels.

Les paramètres sont les suivants :

UT01 pour régler le jour UT02 pour régler les heures UT03 pour régler les minutes - UT04 pour régler les paramètres techniques (réservés aux techniciens agrésés Zibro uniquement) UT05 pour régler l'heure de début du Programme 1 UT06 pour régler l'heure de fin du Programme 1 UT07 pour choisir les jours de la semaine avec le Programme 1 UT08 pour régler l'heure de début du Programme 2 UT09 pour régler l'heure de fin du Programme 2 UT010 pour choisir les jours de la semaine avec le Programme 2

D.12.1. Réglage de l'heure

Vérifiez que le poêle est en mode de fonctionnement normal ou sur le mode « off ». Pour régler le jour de la période :

1. Appuyez 2 fois sur la touche P3. L'écran A affiche « UT01 »
2. Appuyez sur la touche P1 ou P2 jusqu'à ce que l'écran B affiche le jour réel de la (voir le tableau 1).
3. Confirmez le jour de la semaine en appuyant sur la touche P4.

Jour	Lundi	Dienstag	Mercredi	Jeudi	Vendredi	Samedi	Dimanche	Aucun jour (*)
Écran B	Day 1	Day 2	Day 3	Day 4	Day 5	Day 6	Day 7	Off

« Aucun jour » signifie qu'aucun jour n'est spécifique pour le programme du poèle. Lorsque « Aucun jour » est sélectionné, les programmes 1 et 2 sont arrêtés. Lorsque l'écran B affiche « off », cela signifie qu'aucun jour n'a été défini.

Pour régler l'horloge :

1. Appuyez 3 fois sur la touche P3. L'écran B affiche « UT02 »
2. Changez les heures pour régler l'heure actuelle avec les touches P1 et P2.
3. Appuyez à nouveau sur la touche P3. L'écran B affiche « UT03 »
4. Changez les minutes pour régler les minutes actuelles avec les touches P1 et P2.
5. Confirmez l'heure en appuyant sur la touche P4.

D.12.2 réglage de la minuterie hebdomadaire

Lorsque vous utilisez les programmes de la minuterie hebdomadaire, vérifiez que le jour de la semaine programmé dans UT01 est correct.

Réglage de la minuterie hebdomadaire du programme 1:

1. Appuyez plusieurs fois sur P3 jusqu'à ce que l'écran A affiche « UT05 »
2. Réglez l'heure de début du programme 1 en utilisant les touches P1 et P2. L'heure de début s'affiche sur l'écran B.
3. Appuyez à nouveau sur la touche P3. L'écran A affiche alors « UT06 » et l'heure de fin peut désormais être programmée.
4. Réglez l'heure de fin en utilisant les touches P1 et P2. L'heure de fin s'affiche sur l'écran B.
5. Appuyez à nouveau sur la touche P3. L'écran A affiche « UT07 ». Pour chaque

jour de la semaine, il est désormais possible de définir si le poète doit être allumé ou éteint aux moments définis à « UT05 » et « UT06 »

1. L'écran B affiche ensuite « off » ou « on » suivi d'un numéro (par exemple « on 2 » ou « on 5 », « off 2 » ou « off 4 »).
2. êle démarre à l'heure programmée à « UT05 » et s'est arrêté à l'heure programmée à « UT06 »
3. Lorsque l'écran B affiche « off 3 », cela signifie que le programme 1 n'est pas applicable. Le 3ème jour (mercredi), le programme 1 n'a peu effet sur le poèle.
4. Appuyez sur la touche P2 pour indiquer si le programme 1 est applicable un certain jour. Le fait d'appuyer sur la touche P2 lorsque l'écran B affiche « on 3 » permet de faire passer l'écran B sur « off 3 ». Appuyez à nouveau sur la touche P2 pour afficher à nouveau « on 3 »
5. Avec la touche P1, il est possible de faire défiler les jours de la période jusqu'à ce que le jour à modifier soit atteint. Le passage de Marche à Arrêt peut ainsi être obtenu avec la touche P2.

Voici un exemple de cycle du programme 1 après la programmation :

	Day 1	Day 2	Day 3	Day 4	Day 5	Day 6	Day 7
	Lundi	Mardi	Mercredi	Jeudi	Vendredi	Samedi	Dimanche
Écran B	on 1	on 2	On 3	on 4	off 5	off 6	off 7

Lorsque le jour de la semaine UT01 est programmé sur « off », le programme 1 est étant.

Réglage de la minuterie hebdomadaire du programme 2:

1. Appuyez plusieurs fois sur P3 jusqu'à ce que l'écran A affiche « UT08 »
2. Réglez l'heure de début du programme 2 en utilisant les touches P1 et P2. L'heure de début s'affiche sur l'écran B.
3. Appuyez à nouveau sur la touche P3. L'écran A affiche alors « UT09 » et l'heure de fin peut désormais être programmée.
4. Réglez l'heure de fin en utilisant les touches P1 et P2. L'heure de fin s'affiche sur l'écran B.
5. Appuyez à nouveau sur la touche P3. L'écran A affiche « UT10 ». Pour chaque jour de la semaine, il est alors possible de définir si le poèle doit être allumé ou éteint aux moments définis à « UT08 » et « UT09 »
6. L'écran B affiche ensuite « off » ou « on » suivi d'un numéro (par exemple « on 2 » ou « on 5 », « off 2 » ou « off 4 »).
7. Lorsque l'écran B affiche « on 3 êle démarre à l'heure programmée à « UT08 » et s'éteint à l'heure programmée à « UT09 ».
8. Lorsque l'écran B affiche « off 3», cela signifie que le programme 2 n'est pas applicable. Le 3ème jour (mercredi), le programme 2 n'a peu effet sur le poèle.
9. Appuyez sur la touche P2 pour indiquer si le programme 2 est applicable un certain jour. Le fait d'appuyer sur la touche P2 lorsque l'écran B affiche « on 3 »

permet de faire passer l'écran B sur « off 3 ». Appuyez à nouveau sur la touche P2 pour afficher à nouveau « on 3 »

1. Avec la touche P1, il est possible de faire défiler les jours de la semaine jusqu'à ce que le jour à modifier soit atteint. Le passage de Marche à Arrêt peut ainsi être obtenu avec la touche P2.

Voici un exemple de cycle du programme 2 après la programmation :

	Day 1	Day 2	Day 3	Day 4	Day 5	Day 6	Day 7
	Lundi	Mardi	Mercredi	Jeudi	Vendredi	Samedi	Dimanche
Écran B	off 1	on 2	off 3	off 4	on 5	on 6	off 7

Lorsque le jour de la semaine UT01 est programmé sur « off », le programme 2 est.

D.13 Verroillage ENFANT

Le poêle est équipé d'un verrouillage infant. Vous pouvez l'activer en maintenant la touche P2 appuyée pendant 10 à 15 secondes, jusqu'à ce que l'écran affiche « BLOC ».

Le verrouillage infant est désactivé en appuyant sur la touche P2 pendant 10 à 15 secondes, jusqu'à ce que le texte « BLOC » disparaisse de l'écran.

Utilisez uniquement des granulés de bois de bonne qualité d'un diamètre de 6 mm et d'une longueur maximum de 30 mm. Différentes sortes de granulés de bois aux caractéristiques et qualités diverses sont disponibles sur le marché. Les granulés de bois de bonne qualité sont reconnaissables d'après les caractéristiques suivantes :

• Diametre 6 mm.
• Longueur maximale 30 mm
• Granulés de bois conformes à la norme EN 14961-2 (A1, A2) ou l'équivalent.
• Ils doivent être bien pressés, exemples de résidus de colle, de résine ou d'adjuvant. La surface est brillante et régulière.
• Ils doivent être homogènes en longueur et peu poussiéreux.
• Humidité résiduelle < 10 %
• Teneur en cendres < 0.5%
• Les granulés de bonne qualité flottent lorsqu'on les plonge dans l'eau

Un combustible de mauvaise qualité est généralement reconnaissable aux caractéristiques suivantes :

• Les granulés ne seront pas le diamètre requis de 6 mm et/ou sont de diamètres variables.
• Les granulés sont de longueurs variables, pourcentage plus élevé de granulés courts
• La surface présente des fissures verticales et/ou horizontales.
• Ils sont très poussièreux. La surface ne brille pas. Flotte dans l'eau

L'utilisation d'un mauvais combustible peut avoir les conséquences suivantes :

• Mauvaise combustion
• Obstruction fréquence du pot de brûlage
• Plus forte consommation de granulés
• Puissance calorifique moindre et réduction de l'efficacité
• Saleté de la vitre
• Augmentation de la quantité de cendres et de granulés non brûlés. Frais de maintenance plus élevés.

L'utilisation de mauvais granulés (de mauvaise qualité ou d'un diamètre autre que celui mentionné) peut endommager votre poêle. Les dommages suscités par de mauvais granulés ne sont pas couverts par la garantie.

Contactez le fournisseur ZIBRO ou l'installateur agréé ZIBRO pour en savoir plus sur les granulés.

Même si les granulés utilisés sont standardisés et de bonne qualité, il est normal de constater des différences dans les taux de combustion, dans la production de cendres et la formation de fines.

Stockez et transportez les granulés dans des conditions très sèches. Les granulés de bois peuvent se dilater lorsqu'ils sont au contact de l'humidité.

Illustration 8

E. utilisation de la télécommande

Insérez les piles dans la télécommande :

Utilisez une pile alcaline de 12 Volts, de type 23A

N'utilisez pas de piles rechargeables.

1. Enlevez le couvercle du logement à pile à l'aide d'un tournevis (cf. illustration 8)
2. Insérez la pile neuve. Assurez-vous que les polarités (+) et (-) de la pile sont placées dans le bon sens.
3. Revissez le couvercle du logement à pile.

Fonctionnement de la télécommande

Certains réglages du poèle peuvent être effectués à l'aide de la télécommande fournie.

Fonctions de la télécommande :

Touche 1 et 3 appuyées simultanément => mise en marche/arrêt du poêle

Touche 1 augmentation de la température ambiente souhaitée.

Touche 2 baisse de la température ambiente souhaitée.

Touche 3 => augmentation de l'émission de chaleur du poèle.

Touche 4 => baisse de l'émission de chaleur du poèle.

F. Dispositifs de sécurité

Pour une sécurité optimale, le poèle est équipé d'un large éventail de dispositifs de sécurité. Si ce chapitre ne vous fournit pas de solution, consultez le chapitre I « Pannes et solutions »

F.1 ALARME du pressostat

La pression négative de la chambre de combustion est mesurée et vérifiée. Si la pression négative est hors des limites, l'écran affiche le message « AlAr dEp », le poèle arrête automatiquement l'approvisionnement en granulés dans le pot de brûlage et lance la phase d'accrét.

Mesures à prendre :

1. Éteignez le poèle avec la touche P4 (marche/arrêt).
2. Vérifiez la cause possible du message « AlAr dEp » au chapitre I « Pannes et solutions »
3. Corrigez la cause de l'erreur, en suivant si possible les conseils donnés au chapitre I « Résolution des problèmes » ou contactez un ingénieur/agréé Zibro.
4. Nettoyez le pot de brûlage.
5. (Ré)-démarrez le poêle.

F.2 ALARME Du capteur de gaz de carneau/fumées

La température des gaz de carreau et de la fumée est mesurée en permanence. Si ce capteur est endommagé ou débranché, l'écran affiche « AlAr sond », le poète interrupt automatiquement l'approvisionnement en granulés dans le pot de brûlage et lance la phase d'arrêt.

Mesures à prendre :

1. Éteignez le poêle avec la touche P4 (marche/arrêt).
2. Contactez un ingénieur agréé Zibro.

F.3 ALARME de NON démarrage et d'absence de FEU

Lorsque : A. le feu ne démarre pas, B. le feu s'est éteint ou C. la température est trop BASSE, l'écran affiche le message « AlAr no FirE », le poêle interrupt automatiquement l'approvisionnement en granulés dans le pot de brûlage et lance la phase d'arrêt.

Mesures à prendre :

1. Éteignez le poèle avec la touche P4 (marche/arrêt).
2. Vérifiez la cause possible du message « ALAR NO FIRE » au chapitre I « Pannes et solutions »
3. Corrigez la cause de l'erreur, en suivant si possible les conseils donnés au chapitre I « Pannes et solutions » ou contactez un ingénieur/agréé Zibro.
4. Nettoyez le pot de brûlage.
5. (Ré)-démarrez le poêle.

F.4 indications et alarmes de surchauffe

Si la température devient trop élevée, l'écran affiche le message « RiS ». Pour régler la température à un niveau de fonctionnement normal, le poêle réduit automatiquement

ment l'approvisionnement en granulés dans le pot de brûlage au minimum et fait automatiquement passer le ventilateur d'extraction de fumées à la vitesse maximum. Si la température ne baisse pas voire augmente, le poèle interrupt l'approvisionnement en granulés vers le pot de brûlage et lance la phase d'arrêt. L'écran affiche alors le message « AlaR HottEmp »

Pour plus de protection, le poèle est équipé d'un troisième capteur de température qui mesure la température des gaz de carreau et la température ambiant. Lorsque ce capteur détecte une température trop élevée, l'alimentation électrique de la trémie à granulés est automatiquement coupée et le poèle s'arrête. L'écran affiche alors le message « AlaR dEp »

Mesures à prendre :

En présence de ces indications et alarmes, reportez-vous au chapitre I « Pannes et solutions ».

F.5 ALARME de coupURE de courANT

Lorsque l'alimentation électrique du poèle est temporairement coupée, l'écran affiche le message « Alar no rEtE », le poèle interrompt automatiquement l'approvisionnement en granulés dans le pot de brûlage et lance la phase d'arrêt.

Mesures à prendre :

1. Éteignez le poêle avec la touche P4 (marche/arrêt).
2. Vérifiez la cause possible du message « ALAR NO RETE » au chapitre I « Pannes et solutions »
3. Corrigez la cause de l'erreur, en suivant si possible les conseils donnés au chapitre I « Pannes et solutions » ou contactez un ingénieur/agréé Zibro.
4. Nettoyez le pot de brûlage.
5. Appuyez sur la touche P4 plusieurs secondes pour effacer le message d'alarme de l'écran.
6. (Ré)-démarrez le poèle.

G. entretien

La combustion du poèle produit de la chaleur, des cendres et des résidus. C'est pourquoi il est indispensable que le poèle soit nettoyé et entretenu à la fois par l'utilisateur et par un technicien agréé. Pour une meilleure sécurité, des performances et une durée de vie plus longue de votre poèle, il est important de le nettoyer soigneusement et périodiquement. N'utilise pas de laine d'acier, de chlorure d'hydrogène ou d'autres produits corrosifs, agressifs ou récurants pour nettoyer l'intérieur et l'extérieur du poèle. Après une période d'arrêt prolongée notamment, le poèle et le système de cheminée doivent être vérifiés et les éventuelles obstructions détectées.

G.1 Opérations d'entretien par l'utilisateur

Activité	Fréquence*
Nettoyer l'intérieur du poèle	1x parSEAmine (pendant la salle de chauf-fage) et / ou après 2500 kg de granulés sont brûlés
Nettoyer l'extérieur du poèle	1x tous les deux mois, à VOteur convenance et / ou après 2500 kg de granulés sont brûlés
Nettoyage de la sorbonne	Toutes les 2 semaines et / ou après 2500 kg de granulés sont brûlés
Nettoyage de la chambre de combustion	Toutes les 2 semaines et / ou après 2500 kg de granulés sont brûlés
Nettoyage du pot de brûlage	Avant chaque démarriage et après 2 jours de brûlage et / ou après 2500 kg de granulés sont brûlés
Nettoyage du tiroir à cendres	Lorsqu'il est plein et avant chaque démarriage. Aussi au démarriage en cas d'utilisation de la minuterie et / ou après 2500 kg de granulés sont brûlés
Vérification de l'étanchéité de la porte coupe-feu	Deux fois par an, dont la première fois au début de la salle et / ou après 2500 kg de granulés sont brûlés
Nettoyage de la trémie à granulés et de la vis en auge	Une fois par mois et / ou après 2500 kg de granulés sont brûlés

La fréquence de nettoyage exacte doit être augmentée lorsque les granulés utilisés ne sont pas de bonne qualité.

Avant de commencer les activités d'entretien ou de nettoyage, le feu doit être complètement éteint et toutes les surfaces du poêle doivent avoir suffisamment refroidi.

• Le non-respect des procédures d'entretien peut causer des dysfonctionnements, des dommages irréparables au poêle ou des blessures corporelles.
• Le conduit de fumée doit toujours être propre car les dépôts de suie ou de résidus non brûlés peuvent l'obstruer. L'accumulation des dépôts de suie ou des résidus peut même s'enflammer et créer des situations dangereuses.
• Faites ramoner et nettoyer le conduit de fumée en respectant la législation locale et/ou les prescriptions de votre compagnie d'assurance. En l'absence de législation locale et/ou de prescriptions d'assurance : veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste/agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poèle de façon intensive, faites nettoyer la totalité du système (y compris le conduit de fumée) plus fréquemment.

G.2 opérations d'entretien par un technicien agréé :

Activité	Fréquence*
Inspection et maintenance professionnelle du poèle (et système de tirage)	2x par saisson, la première fois au début de la saisson de chauffage.
Nettoyage/ramonage du système de cheminée/carneau	Deux fois par saisson, dont la première fois au début de la saisson
Remplacer les pieces non mentionnées dans ce manuel	En cas de dommages signalés.

Illustration 9

Illustration 10

Illustration 11

Illustration 12

Illustration 13

Illustration 14

Brancher du poèle sur le conduit de fumée/la cheminée

Toute autre maintenance non mentionnée spécifiquement dans ce manuel

2x par saison, la première fois au début de la saison de chauffage.

1x par saison, la première fois au début de la saison de chauffage.

La fréquence indiquée est une fréquence minimale. La législation locale et/ou les prescriptions de votre compagnie d'assurance peuvent prévaloir si elles sont plus strictes. Si vous utilisez le radiateur intensivement, la cheminée doit être nettoyée plus souvent.

G.3 Opérations d'entretien

Avant de commencer les activités d'entretien ou de nettoyage, le feu doit être complètement éteint et toutes les surfaces du poèle doivent avoir suffisamment refroidi.

Avant d'intervenir sur le poêle, vérifie que ce dernier est complètement débranché.

G.3.1 nettoyer les surfaces internes et extérieures du poêle

Nettoyez la surface du poèle à l'eau (chaude) savonneuse. N'utilisez pas de produits de nettoyage abrasifs ou à base de solvant, sous peine d'endommager le revêtement du poèle.

G.3.2 nettoyer la fenêtre

Nettoyez la vitre régulièrement. Le verre est résistant à la chaleur mais peut émettre des craquements lors de changements de température. Pour le nettoyage, utilisez un spray de nettoyage courant et un mouchoir en papier. Voir l'illustration 9.

Avant de nettoyer la vitre de la fenêtre, assurez-vous qu'elle ait complètement refroidi!

La sorbonne doit être nettoyée au moins une fois toutes les 2 semaines.

Vérifiez que le poèle est complètement débranché.

1. Ouvrez la chambre à fumée avec les deux boulons à ailettes. Voir l'illustration 10.
2. Nettoyez la sorbonne avec un aspirateur. Voir illustration 11.

Refermez correctement la sorbonne avec les 2 boulons cylindriques. Vérifiez que l'étanchéité entre le couvercle de la sorbonne et le poêle est correcte.

Illustration 15

Illustration 16

Illustration 17

Illustration 18

G.3.4 nettoyage de la chambre de combustion

La chambre de combustion doit être nettoyée au moins une fois toutes les 2 semaines.

1. Retirez le pot de brûlage avec le tiroir à cendre de la chambre de combustion. Voir illustration 12.
2. Nettoyer la zone située sous le pot de brûlage avec un aspirateur. Voir l'illustration 13.
3. Nettoyez le derrière la cloison arrêté de la chambre de combustion avec une brosse douce et un aspirateur. Voir l'illustration 14.

Nettoyez la chambre de combustion uniquement lorsque le poêle est complètement froid!

Vérifiez que le poèle est complètement débranché.

1. Remettez en place le pot de brûlage et le tiroir à cendre.

G.3.5 nettoyage du pot de brûlage et du tiroir à cendre

Le pot de brûlage a besoin d'être nettoyé au moins avant chaque démarrage et après deux jours de brûlage consécutifs.

Nettoyez le pot de brûlage uniquement lorsque le poêle est complètement froid !

1. Retirez le pot de brûlage avec le tiroir à cendre de la chambre de combustion.
2. Enlevez la grille du pot de brûlage. Voir l'illustration 15 et 16.
3. Éliminez toutes les cendres et tous les résidus du pot de brûlage et de sa grille. Si les orifices de la grille sont bouchés, utilisez un instrument pointu pour les déboucher. Nettoyez le pot de brûlage et sa grille à la brosse ou à l'aspirateur.

Pour une bonne combustion des granulés, les trous doivent être bien dégagés et le pot de brûlage doit être propre.

Remettez le pot de brûlage et la grille dans le poêle.

G.3.6 Vérification de l'étanchéité de la porte coupe-feu

Au moins deux fois par an mais aussi au début de la saison de chauffage, vérifiez le joint d'étanchéité de la porte de chargement et son aspect. Voir l'illustration 17. Faites-le remplacer par un technicien agréé Zibro si nécessaire. Utilisez uniquement des pièces de rechange d'origine agréées par Zibro.

Vérifiez l'étanchéité de la porte coupe-feu uniquement lorsque le poêle est complètement froid!

G.3.7 nettoyage de la trémie à granulés et de la vis en auge

Vérifiez l'absence de sucre ou d'autres débris dans la trémie à granulés et dans la vis en auge une fois par mois. Voir l'illustration 18. Vérifiez que la trémie à granulés est vide. Nettoyez la trémie à granulés et la partie visible de la vis en auge avec un aspirateur.

Vérifiez que le poêle est complètement débranché.

Veillez à bien remettre tous les boulons et écrous enlevés aux endroits corrects et à les serrer fermement après l'entretien.

H. service technique, PIECES détachées d'origine

Avant de quitter l'usine, chaque poèle a été testé et approuvé. Toute réparation ou certification s'avérant nécessaire pendant ou après l'installation du poèle, doit être effectuée par des techniciens qualifiés et agréés par Zibro. Les pièces détachées originales sont exclusivement disponibles dans nos centres de réparation et les points de vente agréés.

Avant de contacter votre revendeur, le centre de réparation ou le technicien agréé, munissez-vous du nom du modèle et du numéro de série de votre poèle. Ces informations vous seront demandées lors de votre appel.

N'utilisez que les pièces détachées originales du Zibro. L'utilisation d'autres pièces que Zibro annule l'application de la garantie.

PROBLÈME	CAUSE	SOLUTION
Le panneau de commande ne démarre pas	Le poèle n'est pas alimenté en électricité	Vérifier le branchement de la prise
	Le fusible de protection de la carte de circuit imprimé est grillé	Faire replacer le fusible par un techni-cien agréé Zibro uniquement
	Le panneau de commande est défectueux	Faire replacer le panneau de commande par un technicien agréé Zibro uniquement
	Le cable plat est défectu-eux	Faire replacer le cable plat par un techni-cien agréé Zibro uniquement
	La carte de circuit imprimé est défectueuse	Faire replacer la carte de circuit imprimé par un technicien agréé Zibro uniquement
Le poèle ne dé-marre pas L'alarme « AIAr no FirE » s'affiche	Le réservoir est vide	Remplir le réservoir
	Le pot de brûlage est sale	Nettoyer le pot de brûlage. Voir le chapitre G.
	Le capteur de température n'a pas détecté de seuil minimum de température pour démarrer	Vider le pot de brûlage et redémarrer si le problème persiste. Démarrer le poèle avec un allume-feu dans le foyer. Voir le chapitre D.1.1.2 Contacter un technician agréé Zibro si le problème persiste.
	L'ignateur est cassé	Faire replacer l'ignateur par un techni-cien agréé Zibro uniquement
	La température extérieure est trop faible	Vider le pot de brûlage et redémarrer si le problème persiste. Démarrer le poèle avec un allume-feu dans le foyer. Voir le chapitre D.1.1.2 Contacter un technician agréé Zibro si le problème persiste.
	Les granulés de bois sont humides	Utiliser uniquement des granulés de bois secs. Voir le chapitre D.14.
	Le capteur de température est bouché	Faire replacer le capteur par un techni-cien agréé Zibro uniquement
	La carte de circuit imprimé électronique est cassée	Faire replacer la carte par un techni-cien agréé Zibro uniquement
Les granulés de bois ne parvien- nent pas jusqu'àu pot de brûlage	Le réservoir est vide	Remplir la trémie à granulés.
	La vis en auge est bloquée	Débrancher le poèle, enlevez la grille de protection dans le réservoir, vider le réser-voir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Zibro si le problème persiste.
	Le poèle n'est pas alimenté en électricité	Vérifier le branchement de la prise
	Le moteur de la vis en auge est endommagé	Faire replacer le moteur par un techni-cien agréé Zibro uniquement
	Consulter l'écran pour véri- fier l'absence d'alarme	Consulter le paragraphe correspondant dans ce chapitre.
Le feu s'éteint et le poèle s'accrite	Le réservoir est vide	Remplir le réservoir
	La vis en auge est bloquée	Débrancher le poèle, enlevez la grille de protection dans le réservoir, vider le réser-voir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Zibro si le problème persiste.
	Les granulés de bois ne sont pas de bonne qualité	Essayer des granulés de(Meilleure qualité.
	Le paramètre de la phase 1 défini pour la carte de circuit imprimé est trop faible	L'approvisionnement en granulés de bois vers le pot de brûlage doit peut-être être ajusté par un technicien agréé Zibro uniquement
	Consulter l'écran pour véri- fier l'absence d'alarme	Consulter le paragraphe correspondant dans ce chapitre.
La flamme du feu est de petite taille et orange, les granulés ne brûlent pas correctement et/ou la vitre devient (trop) vite noire.	L'air de combustion qui at-teint le feu est insuffistant	L'utilisateur final doit vérifier les points suivants: - Obstructions possibles du tube d'entrée d'air de combustion au dos du poèle. Net-toyer le tube. - Les trous de la grille du pot de brûlage sont bouchés et/ou le pot de brûlage contient trop de cendres et/ou est trop sale et doit être nettoyé. Voir le chapitre G.3.5. Cette intervention doit être réalisée par un technicien agréé Zibro uniquement : les tuyaux de l'échangeur à l'intérieur du poèle sont trop sales ; nettoyer les lames de l'extracteur et la spirale.
	Le tube d'échéappement/conduit des gaz de car-neau/cheminée est bouché	Faire nettoyer immédiatement le tube d'échéappement/conduit des gaz de car-neau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
	Le poèle présente des obstructions internes	Faire réviser le poèle par un technicien agréé Zibro uniquement
	L'extracteur de fumées est endommagé	Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire replacer immédiatement le ventilateur car cela peut être nocif pour la santé. par un technicien agréé Zibro uniquement
Le ventilateur de recirculation de l'air continue de fonctionner lorsque le poèle est froid	Le capteur de température des gaz de carneau est cassé	Faire replacer le capteur de température par un technicien agréé Zibro uniquement
	La carte de circuit imprimé électronique est cassée	Faire replacer la carte par un technicien agréé Zibro uniquement
Présence de cendres par terre autour du poèle	Le joint de la porte est cassé, usé ou endommagé	Faire replacer le joint par un technicien agréé Zibro uniquement
	Les conduits de fumées et de gaz ne sont pas étan-ches à l'air	Ces interventions doivent être réalisées par un installeratur agréé pour les chemi-nées uniquement : les conduits de fumées qui ne sont pas étanches à l'air peuvent être dangereux pour la santé. Étanchéi-fier immédiatement le raccord (avec de la Loctite 598 ou un produit similaire) et/ou replacer les tuyaux par des composants adaptés.
Le poèle s'éteint. L'alarme « AlAr no rEtE » s'affiche	Prise électrique (acciden-tellement) débranchée	Vérifier que la prise électrique est bran-chyée
	Coupure de courant tem-poraire	Vérifier la coupure de courant et redémar-rer le poèle
	Carte de circuit imprimé électronique défectueuse	Faire replacer la carte par un technicien agréé Zibro uniquement
Le poèle est dans un état perman- nent, l'écran affiche le message « RiS »	La température ambiente requise par l'utilisateur final est atteinte	Il ne s'agit pas d'une erreur. Le poèle fon-tionne à puissance minimale : il n'y a pas de problème
	Un certaineil de tem- pérature de sortie des fumées a été atteint	Il ne s'agit pas d'une erreur. Le poèle fon-tionne à puissance minimale : il n'y a pas de problème
Le poèle s'éteint. L'alarme « AlAr dEp » s'affiche.	La portecoupe-feu n'est pas fermée	Fermer la porte coupe-feu et vérifier que les joints de la porte sont en bon état. Faire replacer si nécessaire le joint de la porte coupe-feu par un technicien agréé Zibro.
	Le tube d'échémpement/ conduit des gaz de car-neau/cheminée est bouché	Faire nettoyer immédiatement le tube d'échémpement/ conduit des gaz de car-neau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
	L'extracteur de fumées est endommagé	Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire replacer immédiatement le ventilateur car cela peut être nocif pour la santé. Cette intervention doit être réalisée par un technicien agréé Zibro uniquement
	Obstructions possibles du tube d'entrée d'air de combustion	Nettoyer le tube d'entrée d'air frais.
	Le capteur de pression est cassé	Faire replacer le capteur de pression par un technicien agréé Zibro uniquement
	La carte de circuit imprimé électronique est cassée	Faire replacer la carte de circuit électrique par un technicien agréé Zibro uniquement
	Cheminée trop longue	Contacter un expert en cheminée pour vérifier si la cheminée est conforme à la législation. Contacter un technicien agréé Zibro pour vérifier si la cheminée convient au poèle.
	Conditions climatiques défavorables	En cas de vent fort, une dépression négative vers la cheminée peut se produit. Vérifier le poèle et le redémarrer.
Le poèle s'éteint. L'alarme « AlAr dEp » s'affiche.	Le poèle est trop chaud	La température ambiente est trop élevé. Ouvrir les portes des autres pieces. Si le problème persististe, contacter un technicien agréé Zibro.
	Le poèle est trop chaud	Laisser le poèle refroidir puis le redémarrer. Si le problème persistsente, contacter un technicien agréé Zibro.
	Le ventilateur de recirculation de l'air ambient est cassé	Faire replacer le ventilateur par un technicien agréé Zibro uniquement
	Coupure de courant temporaire	Une panne de tension pendant le fonctionnement du poèle entraine une surchauffe à l'intérieur du poèle. Laisser le poèle refroidir puis le redémarrer.
	Le thermostat est cassé	Faire replacer le thermostat par un technicien agréé Zibro uniquement
	La carte de circuit imprimié électronique est cassée	Faire replacer la carte de circuit électronique par un technicien agréé Zibro uniquement
Le poèle s'éteint. L'alarme « AlAr HottEmp » s'affiche.	Le capteur de température de sortie des fumées est cassé	Faire replacer le capteur par un techni- cien agréé Zibro uniquement
	La carte de circuit imprimé électronique est cassée	Faire replacer la carte de circuit électro- nique. Contacter un technician spécifique.
	Le ventilateur de recircu- lation de l'air ambient est cassé	Faire replacer le ventilateur par un tech- nicien agréé Zibro uniquement
	Paramètre trop élevé	Faire modifier le paramètre correspondant par un technician agréé Zibro uniquement
Le poèle s'éteint. L'alarme « AlAr Sond » s'affiche.	Le capteur de température de sortie des fumées est déconnecté	Faire vérifier que le capteur est raccordé à la carte de circuit imprimé par un techni- cien agréé Zibro uniquement
	Le capteur de température de sortie des fumées est cassé	Faire replacer le capteur par un techni- cien agréé Zibro uniquement
Le poèle est dans un état perma- nent. Le mes- sage « Stop FirE » s'affiche à l'écran.	Le pot de brûlage doit être nettoyé	Le poèle fonctionné à puissance minimale. Le ventilateur d'extraction des gaz de carneau fonctionné à vitesse maximale. Il n'y a pas de problèmes directs. Nettoyer le pot de brûlage dés que possible (voir le chapitre G.3.5)
	Démarrage à froid lorsque la température de l'air ambient est inférieure à 12°C. L'ignitectur ne peut pas atteindre la tempéra- ture sou Haitée.	Utiliser les bâtonnets allume-feu BBQ pour allumer le feu. Continuer en redémarrant le poèle lorsque les bâtonnets brûlent. Respecter la procédure normale.
L'écran affiche AlAr FAn FAil	Le ventilateur d'extraction de fumée continue de tournier au régime maxi- mum.	Remplacez le ventilateur d'extraction de fumée ou le circuit imprimé. Le pot de brûlage avec tiroir à cendre doit être net- toyé avant chaque démarrage et une fois tous les deux jours d'utilisation ininter- rompue. Par un technicien agréé Zibro uniquement

Votre poêle est garanti pendant 24 mois à partir de sa date d'achat. Pendant cette période de garantie, les défauts de pièces et de main-d'œuvre sont réparés gratuitement en tenant compte des conditions suivantes :

1. Nous déclinons expressément toute autre réclamation pour dommages, y compris pour dommages indirects.
2. Toute réparation et/ou tout remplacement de pièce pendant la période de garantie ne prolonge pas la durée de la garantie.
3. La garantie n'est plus applicable si la conception du poêle a été modifiée, si des pièces détachées non originales ont été utilisées ou si le poêle a été réparé par des personnes non agréées.
4. Les pièces exposées à une usure normale, avec une durée de vie inférieure à la période de garantie, comme les divers joints, le revêtement ignifuge, le verre / fenêtre, les détails peints et la céramique etc, ne sont pas couvertes par la garantie.
5. La garantie s'applique uniquement sur présentation de la preuve d'achat originale, datée et non corrigée ou modifiée.
6. La garantie ne s'applique pas pour les dommages causés par le non-respect des instructions d'utilisation indiquées dans ce manuel, par négligence et par l'utilisation d'un combustible inadéquat. L'utilisation d'un fuel inadéquat peut être dangereuse **.
7. Les frais et les risques inhérents au transport du poêle ou de ses composants sont toujours à la charge du client.
8. La garantie s'applique uniquement lorsque le poèle a été installé par un installateur agréé Zibro et sur présentation du protocole de mise en service signé.

Pour éviter des frais inutiles, lisez d'abord ce manuel avec attention. Si le manuel ne propose aucune solution au problème, consultez votre revendeur ou installateur.

• La vitre de la fenêtre résiste à des températures supérieures à celles que le poêle peut atteindre. De ce fait, la vitre ne peut être endommagée qu'en dehors de la responsabilité du fabricant/distributeur. C'est pourquoi les dégâts causés à la vitre ne sont pas couverts par la garantie. ** Des substances hautement inflammables peuvent provoquer un feu incontrôlable avec de grosses flammes. Dans ce cas, n'essayez jamais de déplacer le poêle. Éteignez le poêle immédiatement. En cas d'urgence, utilisez toujours et exclusivement un extincteur de type B : à neige carbonique ou à poudre.

K. données techniques

Modèle		Adina 70 S-line	Adina 85 M-line
Type de poèle		à granules de bois	à granules de bois
Capacité (*)	kW	4,1 - 7,0	4,1 - 8,5
Consommation électrique	W	360 / 70	360 / 70
Tension de raccordement	V/Hz	230/~50	230/~50
Débit d'air de recirculation (min - max)	m³/h	120 - 260	120 - 260
Rendement thermique à capacité nominale/ réduite (*)	%	88 / 92	88 / 92
Niveau de CO à une capacité nominale d’O2de 13 %/capacité réduite (*)	%	0,019 / 0,034	0,019 / 0,034
Teneur moyenne en poussières à 13 % d’O2	mg/m³	29	25
Pour des pièces jusqu'à**	m³	205	245
Diamètre du tuyau d'évacuation	mm	80	80
Température de la fumée à capacité nomi-naleRéduite (*)	°C	180 / 117	208 / 117
Débit massique des fumées à capacité nomi-naleRéduite (*)	g/s	6,3/4,0	6,48/4,0
Tirage de cheminée nécessaire	Pa	11	10
Avec plusieurs poèmes		Peut-etre(***)	Peut-etre(*** )
Utilisable sur conduite de fumée combine		Non	Non
Type de combustible (****)		Ø 6 mm EN 14961-2 (A1, A2)	EN14961-2 (A1, A2)
Longueur nominale / diamètre du carburant	mm	30 / 6	30 / 6
Capacité de la trémie à granulés	kg	18	18
Autonomie (min.-max.)	h	11 - 20	9 - 20
Entrée d'air primaire		Oui	Oui
Ventilateur de recirculation		Oui	Oui
Filtre à air		Non	Non
Poids net	kg	68	95

( ) Conformément à la norme EN14785 * Valeur indicative, varie par pays/region

(^**) à déterminer par un installateur professionnel/agréé

(**) Utiliser uniquement le combustible recommandé.

Nous vous informons que les notices d'utilisation et/ou d'installation sont disponibles sur notre site www.zibro.com

Déclaration de conformité

Nous,

PVG Holding B. V.

Euterpehof 20

5342 CW Oss, Pays-Bas

que les produits mentionnés ci-dessous sont conformes aux exigences de base en matière de sécurité et de santé des directives CE applicables aux produits de sa conception et de son type :

Description du produit : Appareils de chauffage pour résidences

Marque du produit Zibro

Référence du produit : Adina

Signature autorisée :

Monsieur J. Groenevelt
