MSJS600 - Scie électrique MAC ALLISTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse électrique
Marque	MAC ALLISTER
Modèle	MSJS600
Puissance nominale	500 W
Tension nominale	220-240 V~, 50 Hz
Vitesse à vide	800-3000 min⁻¹
Longueur de coupe	18 mm
Capacité de coupe maximale (bois)	65 mm
Capacité de coupe maximale (aluminium)	10 mm
Capacité de coupe maximale (acier doux)	6 mm
Type de lame	T, U
Poids	Environ 2 kg
Classe de protection	II (double isolation)
Niveau de pression acoustique (LpA)	90,4 dB(A)
Niveau de puissance acoustique (LWA)	101,4 dB(A)
Incertitude acoustique (KpA, KWA)	3 dB
Vibrations mains-bras (bois)	9,808 m/s²
Vibrations mains-bras (métal)	6,102 m/s²
Incertitude vibrations (K)	1,5 m/s²
Sélecteur de vitesse	6 positions, de lente à rapide
Angle de coupe (biseau)	Oui, réglable
Guide parallèle	Oui, fourni
Système d'aspiration des poussières	Sortie d'évacuation pour aspirateur
Entretien	Nettoyage avec chiffon sec, brossage des ouvertures d'aération
Sécurité	Double isolation, bouton de verrouillage, protection contre les démarrages intempestifs
Garantie	24 mois

FOIRE AUX QUESTIONS - MSJS600 MAC ALLISTER

Comment changer la lame de la scie sauteuse MSJS600 ?

Pour changer la lame, retournez l'appareil, appuyez sur le levier (17a) et maintenez-le enfoncé. Insérez la nouvelle lame de type T ou U dans le logement (17) jusqu'à la butée. Assurez-vous que le bord de la lame longe bien le guide-lame (15). Relâchez doucement le levier pour fixer la lame. Vérifiez qu'elle est bien maintenue en tirant dessus.

Comment régler la vitesse de la scie sauteuse ?

Utilisez le sélecteur de vitesse (1). Tournez-le vers l'avant pour augmenter la vitesse (adaptée aux matériaux tendres et lames fines) et vers l'arrière pour réduire la vitesse (adaptée aux matériaux durs et lames épaisses). Il y a 6 positions.

Comment réaliser une coupe en angle (biseau) ?

Éteignez et débranchez l'appareil. Desserrez les deux vis à six pans creux (19) avec la clé hexagonale (6). Faites coulisser la semelle (11) vers l'arrière pour libérer les dents de la broche. Inclinez la semelle à l'angle désiré. Replacez la semelle vers l'avant pour engager les dents. Revissez les vis.

Quel type de lame utiliser pour le métal ?

Pour couper du métal, utilisez une lame adaptée à l'acier (fournie avec l'appareil). Assurez-vous que la lame est de type T ou U. Ajoutez de l'huile de coupe le long de la ligne de coupe pour réduire l'échauffement.

Comment utiliser la fonction de coupe en continu ?

Appuyez sur le bouton marche/arrêt (2) et maintenez-le enfoncé. Appuyez sur le bouton de verrouillage (3). Relâchez les deux boutons. Le verrouillage maintient l'appareil en marche. Pour arrêter, appuyez et relâchez brièvement le bouton marche/arrêt.

Comment fixer le guide parallèle ?

Desserrez les deux écrous hexagonaux (14) avec la clé hexagonale (6). Alignez le guide parallèle (12) avec les fixations (13) et insérez-le. Utilisez l'échelle (12a) pour régler la largeur souhaitée. Resserrez les écrous pour fixer le guide.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection, un masque anti-poussière et une protection auditive. Tenez l'outil par les surfaces de préhension isolées. Ne portez pas de vêtements amples. Débranchez l'appareil avant tout réglage ou changement d'accessoire. Utilisez un aspirateur pour les poussières.

Que faire si la lame se coince dans la pièce ?

Éteignez immédiatement l'appareil, laissez-le s'arrêter complètement, puis débranchez-le. Libérez la lame bloquée avec précaution. Vérifiez que la lame n'est pas endommagée et qu'elle est adaptée au matériau.

Comment entretenir la scie sauteuse ?

Nettoyez l'appareil après chaque utilisation avec un chiffon sec. Brossez les ouvertures d'aération pour enlever la poussière. Vérifiez régulièrement l'état des lames et des câbles. Rangez l'appareil dans un endroit sec, à l'abri du gel, idéalement entre 10°C et 30°C.

Comment effectuer une découpe interne (trou) ?

Percez un trou d'au moins 12 mm sur la ligne de coupe. Insérez la lame montée dans l'appareil dans ce trou sans toucher la pièce. Mettez l'appareil en marche, attendez la pleine vitesse, puis commencez la coupe. Utilisez uniquement des lames courtes pour cette méthode.

MODE D'EMPLOI MSJS600 MAC ALLISTER

Ce mode d'emploi est important pour votre sécurité. Lisez-le attentivement dans son intégralité avant d'utiliser l'appareil, et conservez-le pour pouvoir vous y référer ultérieurement.

Pour commencer... 02

Sécurité 03

Le produit 12

Avant de commencer 15

En détails... 19

Fonctions de l'appareil 20

Utilisation 24

Entretien et maintenance 28

Dépannage 30

Mise au rebut et recyclage 31

Garantie 31

Déclaration de Conformité CE 33

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT! Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée. Les zones en désordre sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. Maintenir les enfants et les personnes représentées à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (DDR). L'usage d'un DDR réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

Mises en garde

Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la recapture des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

Utilisation et entretien de l'outil

Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera le travail et de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les générantes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Consignes de sécurité pour les scies sauteuses

Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe peut entrer en contact avec un câblage non apparent ou son propre cordon d'alimentation. Le contact avec un fil "sous tension" peut également mettre "sous tension" les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

Réduction du bruit et des vibrations

Afin de réduire l'impact négatif des vibrations et du bruit, limitez la durée des séances de travail, travaillez en mode de bruit et de vibrations réduits, et portez des équipements de protection individuelle.

Afin de minimiser l'exposition aux vibrations et au bruit, tenez compte des points suivants :

Utilisez seulement l'appareil d'une manière conforme à son design et aux instructions. Faites en sorte que l'appareil reste en bon état et correctement entretenu. Utilisez les outils adéquats avec l'appareil, et faites en sorte qu'ils restent en bon état. Gardez toujours une bonne prise sur les poignées/ surfaces de préhension. Cet appareil doit être correctement entretenu de la manière décrite dans le mode d'emploi. Faites en sorte qu'il soit suffisamment graissé (le cas échéant).

Si vous devez travailler avec un appareil à fortes vibrations, étalez le travail sur plusieurs jours.

Urgences

À l'aide du présent mode d'emploi, familiarisez-vous avec l'utilisation de cet appareil. Assimilez bien les mises en garde et suivez-les à la lettre. Cela permettra de réduire les risques d'accidents.

Restez vigilant à tout instant lorsque vous utilisez cet appareil. Vous serez ainsi en mesure d'anticiper les risques et de les gérer. Une réaction rapide permet de réduire les risques de dommages corporels et matériels. En cas de dysfonctionnement, éteignez et débranchez l'appareil. Faites regarder l'appareil par un spécialiste qualifié et, le cas échéant, faites-le réparer avant de le réutiliser.

Risques résiduels

Même si vous utilisez cet appareil en respectant les normes de sécurité, certains risques de dommages corporels et matériels subsistent. Du fait du mode de construction et de fonctionnement de l'outil, vous pouvez notamment être exposé aux risques suivants:

Les fortes vibrations peuvent être nuisibles à la santé si l'outil est utilisé pendant une durée trop longue, ou si l'outil n'est pas utilisé et entretenu conformément aux instructions. Dommages aux biens et aux personnes causés par des accessoires cassés ou par l'impact soudain de l'appareil avec des objets cachés en cours d'utilisation. Dommages aux biens et aux personnes résultat de la projection d'objets.

Mises en garde

AVERTISSEMENT! Cet appareil génère un champ électromagnétique pendant qu'il fonctionne! Dans certaines circonstances, ce champ magnétique peut interférer avec les implants médicaux actifs ou passifs! Afin de réduire les risques de blessures graves voire mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser ce produit!

AVERTISSEMENT ! Certaines poussières engendrées par ponçage, sciage, meulage, perçage et d'autres activités du domaine de la construction contiennent des substances chimiques considérées comme cancérigènes, tératogènes ou nocives pour les fonctions reproductrices. Liste non exhaustive de ces substances :

• Le plomb contenu dans les peintures au plomb.
• La silice cristalline contenue dans les briques, le ciment et d'autres matériaux de construction.
• L'arsenic et le chrome contenus dans le bois de construction traité chimiquement.

Les risques engendrés par l'exposition à ces substances dépendent de la fréquence de ce type de travaux. Pour réduire votre exposition à ces substances chimiques,

• Travailler dans un endroit bien aéré.
• Travailler avec des équipements de sécurité approuvés (ex : masques anti-poussières spécialement conçus pour filtrer les particules microscopiques).

Symboles

Sur l'appareil, sur la plaque signalétique et dans le mode d'emploi, vous trouvez entre autres les symboles et abréviations suivants. Familiarisez-vous avec leur signification afin de réduire les risques de dommages corporels et matériels.

V~ Volt (tension alternative) mm Millimètre

Hz Hertz kg Kilogramme

W Watt dB(A) Decibel (pondéré A)

/min ou min⁻¹ Par minute m/s² Mètres par seconde carrée

Verrouiller/serrer ou fixer. Déverrouiller/desserrer.

Remarque. Attention / avertissement.

Lisez le mode d'emploi. Porter une protection auditive.

Portez des lunettes de protection. Porter un masque anti-poussière.

Portez des gants de travail. Porter des chaussures de protection.

Code de la date de fabrication ; année de fabrication (20yy) et semaine de fabrication (Wxx)

Éteignez et débranchez l'appareil avant de le ranger, de le transporter et d'effectuer toute manipulation de montage, de nettoyage, de réglage et d'entretien.

Ceci est un produit de classe de protection II. Cela signifie qu'il est équipé d'une isolation renforcée ou d'une double isolation.

Ce produit est conforme aux directives européennes applicables et a subi un test de conformité avec les directives en question.

Symbole DEEE. Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Apportez le produit à un endroit où il pourrait être recyclé. Pour plus d'informations sur le recyclage, adressez-vous au magasin d'achat ou aux autorités de votre commune.

Coupe de bois seulement

Coupe de métal seulement

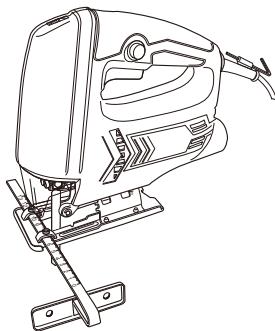

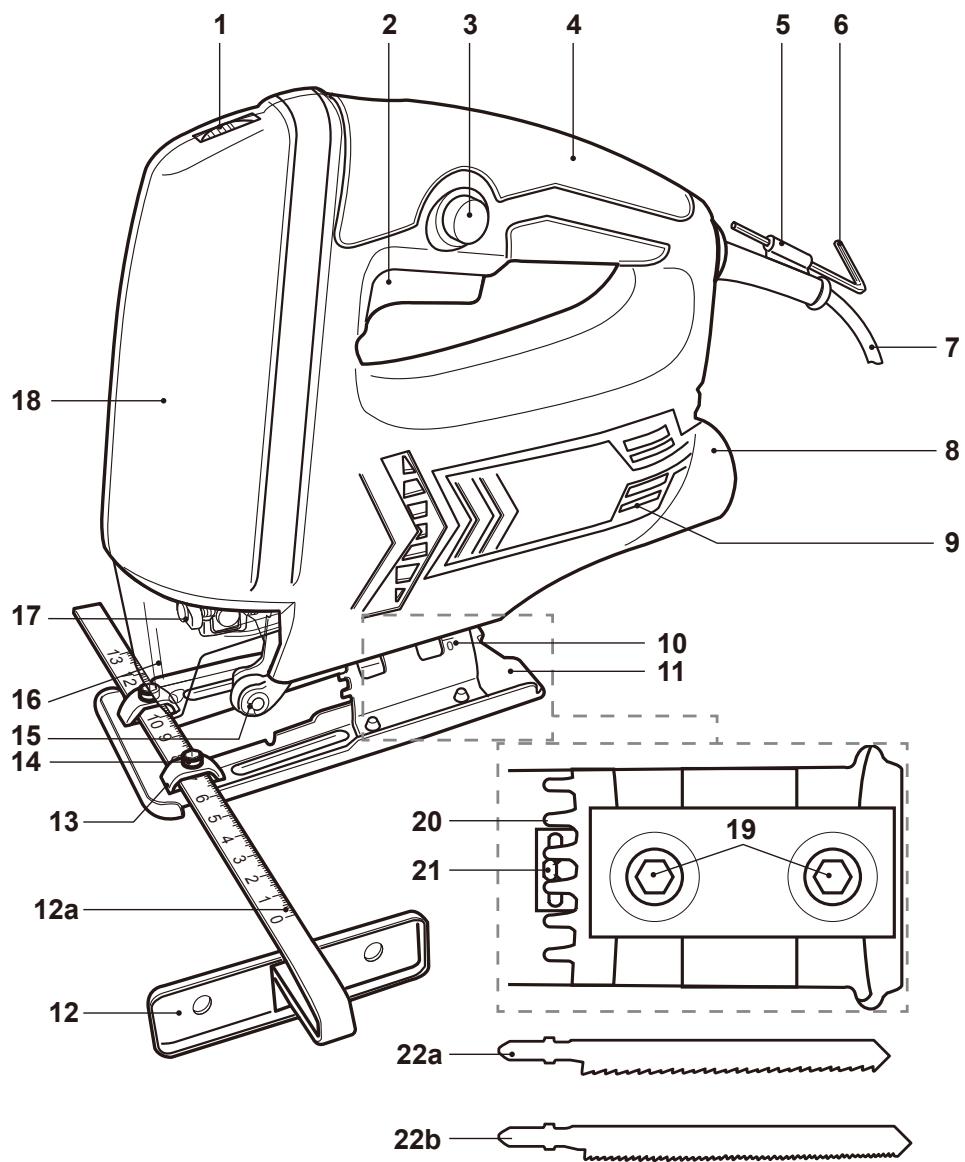

Le produit

1. Sélecteur de vitesse
2. Bouton marche/arrêt
3. Bouton de verrouillage
4. Poignée
5. Support
6. Clé hexagonale
7. Cordon d'alimentation avec prise
8. Sortie d'évacuation des poussières
9. Ouvertures d'aération
10. Échelle de biseautage
11. Semelle
12. Guide parallèle a. Échelle
13. Fixation
14. Écrou hexagonal (x 2)
15. Guide-lame
16. Protège lame
17. Logement pour lame. Levier*
18. Surface d'accroche
19. Vis à six pans creux
20. Dents
21. Broche 22a. Lame (pour le bois) 22b. Lame (pour l'acier)

REMARQUE : Les éléments marqués d'une * ne sont pas présentés dans cet aperçu. Veuillez vous référer à la section correspondante de ce mode d'emploi.

Généralités

Tension nominale d'entrée

: 220-240 V~, 50 Hz

Puissance nominale d'entrée

: 500 W

Vitesse nominale à vide ₀

: 800-3000 min

Longueur de coupe

: 18 mm

Type delame

: T, U

Classe de protection

:11

Poids

: env.2kg

Capacité de coupe maximale

dans le bois

max.65mm

dans l'aluminium

: max. 10 mm

dans l'acier doux

max.6mm

Valeurs acoustiques

Pression acoustique L_pA : 90,4 dB (A) Puissance acoustique L_WA : 101,4 dB (A) Incertitude K_pA, K_WA : 3 dB (A)

Vibrations mains-bras

Coupe de planches a_{h, B} : 9,808 m/s² Coupe de feuilles de métal a_{h, M} : 6,102 m/s² Incertitude K : 1,5 m/s²

La pression acoustique pour l'opérateur peut dépasser les 80 dB(A), portez une protection auditive.

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée (EN60745) et peut être utilisée pour comparer un outil à un autre;

La valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

Avertissement :

• l'émission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil; et
• les mesures de sécurité visant à protéger l'opérateur, qui sont basées sur une estimation de l'exposition dans les conditions d'utilisation réelles (compte tenu de toutes les parties constituantes du cycle de fonctionnement, telles que les temps d'arrêt de l'outil et de fonctionnement au repos, en plus du temps de déclenchement).

Déballage

Sortez les pièces de l'emballage et posez-les sur une surface plane et stable. Enlevez tous les matériaux d'emballage ainsi que les accessoires de livraison, le cas échéant. Vérifie ifiez que le produit est complet et en bon état. Si l'une des pièces est manquante ou endommagée, n'utilisez pas l'appareil et contactez le magasin d'achat. L'utilisation d'un produit incomplet ou endommagé peut représenter un danger à la fois pour les biens et pour les personnes. Vérifiez que vous disposez de tous les accessoires nécessaires au montage et à l'utilisation de l'appareil. Les accessoires incluent notamment les équipements de protection personnelle.

AVERTISSEMENT! Ne pas laisser les enfants jouer avec l'outil et ses emballages. Les sacs plastiques, les feuilles protectrices et les petites pièces représentent un risque d'étouffement.

Accessoires requis

éléments non fournis

Équipement de protection individuelle adapté

(éléments fournis)

Clé hexagonale [6]

Guide parallèle [12]

Lame bois [22a]

Lame acier [22b]

Préparation

AVERTISSEMENT! L'outil doit être entièrement assemblé avant son utilisation.

Ne pas utiliser un outil qui n'est que partiellement assemblé ou assemblé avec des pièces endommagées.

Suivre les consignes de montage étape par étape et utiliser les illustrations fournies comme guide pour assembler facilement l'outil.

Ne pas brancher l'outil avant qu'il ne soit complètement assemblé.

Lames de coupe

Cet appareil peut être utilisé avec différents types de lames (de type U et de type T) selon le matériel de la pièce à travailler.

AVERTISSEMENT ! Toujours utiliser les lames en fonction de l'utilisation prévue. Respecter les exigences techniques de cet outil (voir la section «Caractéristiques techniques») lors de l'achat et de l'utilisation de lames. Les lames sont très tranchantes et deviennent chaudes lors de leur utilisation. Les manipuler avec précaution. Porter des gants lors de la manipulation de lames afin d'éviter les blessures, telles que les brûlures et les coupures !

Type U

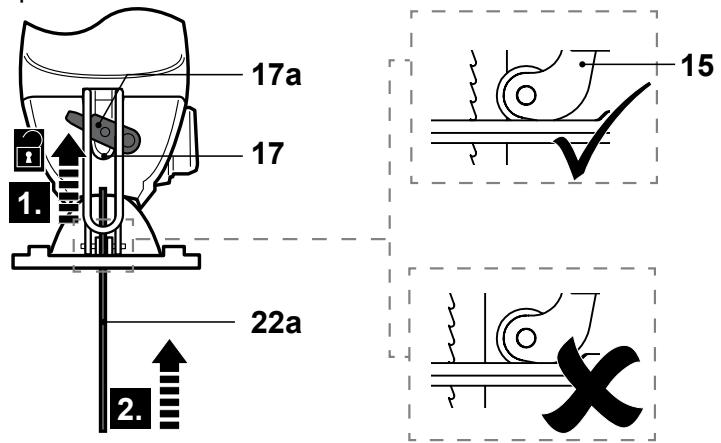

Mise en place

Retourner l'outil. Appuyer sur le levier [17a] et le maintainir en position (Fig. 1, étape 1). Insérer la lame de coupe requise [22a, 22b] dans le logement pour outil [17] jusqu'à atteindre la butée (Fig. 1, étape 2). S'assurer que le bord de la lame longe bien le guide-lame [15]. Libérer doucément le levier [17a] pour fixer la lame de coupe [22a, 22b]. Tirer sur la lame de coupe [22a, 22b] pour vérifier son bon positionnement. Il ne doit pas être possible de tirer dessus.

Fig. 1

Retrait/remplacement

Retourner l'outil. Appuyer sur le levier [17a] et le maintenir en position. Retirer la lame de coupe [22a, 22b] et insérer une nouvelle lame.

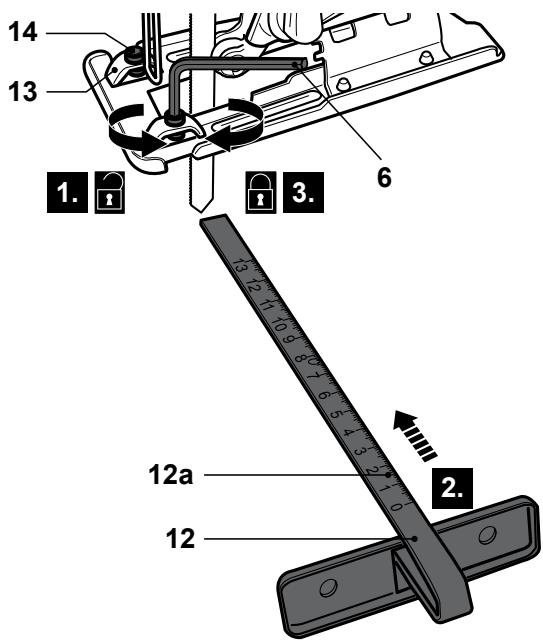

Guide parallèle

Le guide parallèle se fixe sur le côté gauche ou droit ; il permet d'effectuer des coupes parallèles aux arêtes de la pièce à travailler.

Desserer les 2 écrous hexagonaux [14] à l'aide de la clé hexagonale [6] (Fig. 2, étape 1). Aligner le guide parallèle [12] avec les fixations [13] et l'insérer le guide parallèle [12] (Fig. 2, étape 2). Utiliser l'échelle [12a] pour ajuster à la largeur souhaitée. Resserrer les écrous hexagonaux [14] pour fixer le guide parallèle [12] en position (Fig. 2, étape 3).

Fig. 2

Aspiration de la poussière

AVERTISSEMENT! Afin de garder la zone de travail propre, l'appareil doit être relié à un dispositif d'aspiration des poussières lorsqu'il est utilisé pour scier du bois! Portez un masque anti-poussière pour utiliser cet appareil: Les poussières peuvent être nocives pour la santé, notamment la sciure et les copeaux de bois traités (ex : avec de la lasure ou un produit de prévention)!

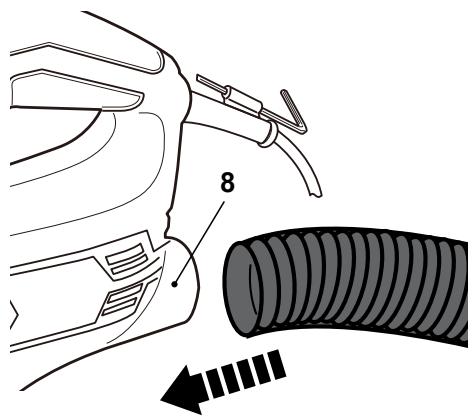

Aspiration de la poussière

Connectez un système d'aspiration des poussières adapté (par ex. : un aspirateur adapté) à la sortie d'évacuation des poussières [8] (Fig. 3).

Fig. 3

Branchement secteur

Assurez-vous que le bouton marche/arrêt [2] est bien sur Off. Branchez la prise mâle sur une prise de courant ajustée.

AVERTISSEMENT ! Vérifiez la tension de la prise ! Elle doit correspondre à celle indiquée sur la plaque signalétique de l'appareil.

Notre appareil est maintenant prêt à l'emploi.

Fonctions de l'ordinateur 20 Utilisation 24 Entretien et maintenance 28 Dépannage 30 Mise au rebut et recyclage 31 Garantie 31 Déclaration de conformité CE 33

Domaine d'utilisation

Cet appareil est conçu pour couper le bois et les matériaux similaires (ex : MDF et aggloméré), le plastique et le métal au moyen de lames de scie appropriées.

Cet appareil doit impérativement être utilisé lame vers le bas, avec la semelle posée à plat sur la pièce à travailler. Il ne doit pas être utilisé comme outil stationnaire sur un plan de travail.

Il ne peut pas servir pour travailler sur de la pierre ou sur des matériaux dangereux pour la santé.

Cet appareil est conçu pour une utilisation domestique seulement. Il n'est pas conçu pour une utilisation commerciale. Ne l'utilisez pas pour d'autres travaux que ceux décrits dans le mode d'emploi.

Sélecteur de vitesse

Le sélecteur de vitesse [1] permet de limiter la vitesse maximale.

Tournez le sélecteur de vitesse [1] vers l'avant (vu de la position de l'opérateur) pour augmenter la vitesse maximale (Fig. 4). Une vitesse élevée est adaptée aux découvertes avec des lames fines et des matériaux tendres. Tournez le sélecteur de vitesse [1] vers l'arrière (vu de la position de l'opérateur) pour réduire la vitesse maximale (Fig. 5). Une vitesse lente est adaptée aux découvertes avec des lames épaisses et des matériaux durs.

Fig. 4

Fig. 5

1Ⅲ	2Ⅲ	3Ⅲ	4Ⅲ	5Ⅲ	6
lente		moyenne		rapide
bois durs, pièces épaisSES		contreplaqué, acier doux, aluminium et plastique, métaux non-ferreux		pièces tendres, minces

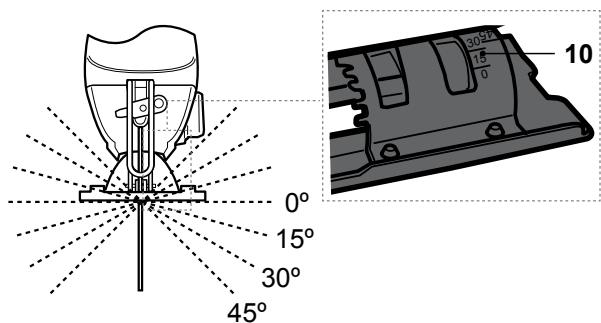

Réglage de l'angle de coupe

AVERTISSEMENT! Éteignez et débranchez l'appareil avant d'effectuer toute manipulation sur l'appareil!

Ajustez l'angle de coupe selon vos besoins (Fig. 6).

Fig. 6

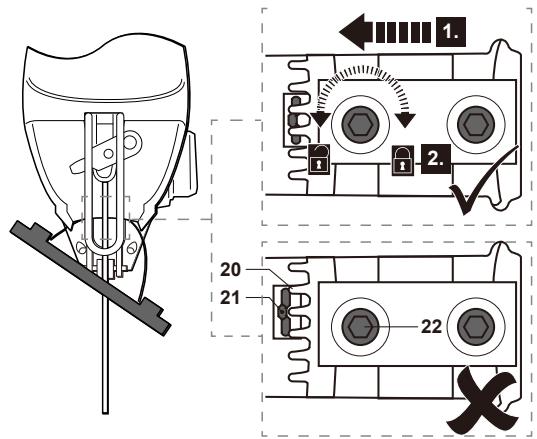

Retournez l'appareil... Desserrez les 2 vis à six pans creux [19] à l'aide de la clé hexagonale [6], en tournant dans le sens inverse des aiguilles d'une montre (Fig. 7, étape 1). Faites coulisser la semelle [11] vers l'arrière pour libérer les dents [20] de la broche [21] (Fig. 7, étape 2).

Fig. 7

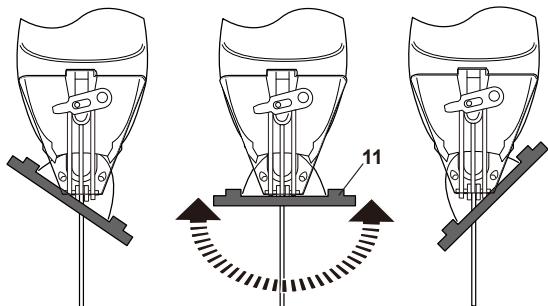

Réglage de l'angle de coupe

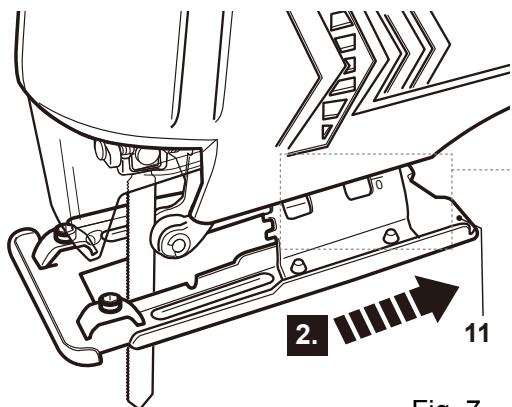

Inclinez la semelle [11] pour régler l'angle de coupe désiré (Fig. 8).

Fig. 8

Faites coulisser la semelle [11] vers l'avant pour engager les dents [20] dans la broche [21] (Fig. 9, étape 1).

AVERTISSEMENT! Veiller à toujours maintenir une position dans laquelle les dents sont engagées! Ne pas essayer de régler dans une autre position, afin d'éviter un changement d'angle brutal pendant l'utilisation, qui pourrait causer des blessures et des dommages matériels!

Serrez les 2 vis à six pans creux [19] à l'aide de la clé hexagonale [6] (Fig. 9, étape 2).

Fig. 9

Bouton marche/arrêt

L'appareil peut s'utiliser en mode instantané ou continu.

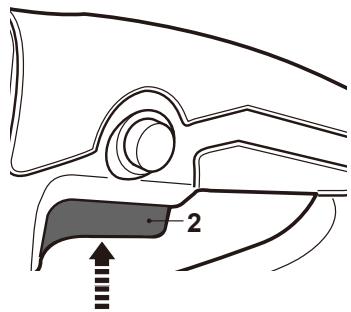

Mode instantané

Mettez l'appareil en marche en appuyant sur le bouton marche/arrêt [2] (Fig. 10). Arrêtez l'appareil en relâchant le bouton marche/arrêt [2].

Fig. 10

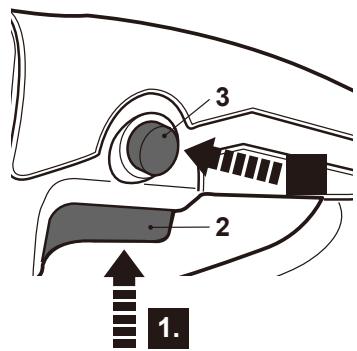

Mode continu

Mettez l'appareil en marche en appuyant sur le bouton marche/arrêt [2] et maintenez celui-ci dans cette position (Fig. 11, étape 1). Appuyez sur le bouton de verrouillage [3] et maintenez-le en position afin de verrouiller le bouton marche/arrêt [2] (Fig. 11, étape 2). Relâchez le bouton de verrouillage [3] et le bouton marche/arrêt [2]. Le bouton marche/arrêt est maintenant bloqué pour une utilisation en continu. Actionnez puis relâchez le bouton marche/arrêt [2] pour éteindre l'appareil.

Fig. 11

Utilisation générale

Avant chaque utilisation, examinez le câble, la prise mâle et les accessoires afin de vous assurer qu'ils sont en bon état. N'utilisez pas l'appareil s'il est usé ou endommagé. Re vérifiez le montage des accessoires. Portez toujours l'appareil en le tenant par ses poignées. Afin d'assurer une bonne prise, les poignées doivent rester sèches. Les ouvertures d'aération doivent rester propres et dégagées en permanence. Le cas échéant, nettoyez-les avec une brosse à poils souples. Si elles sont obstruées, l'appareil risque de surchauffer et d'être endommagé. Éteignez immédiatement l'appareil si vous êtes distrait par quelqu'un ou si une personne s'approche de la zone de travail. Attendez l'arrêt complet de l'appareil avant de le poser. Limitez votre temps de travail : faites des pauses régulières, cela vous permettra d'être plus concentré dans votre travail et de garder le contrôle de l'appareil.

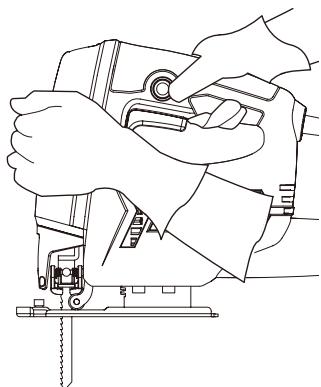

Coupe

AVERTISSEMENT ! L'utilisation de cet appareil engendre de la poussière fine !

Certaines poussières sont hautement inflammables voire explosives! Ne fumez pas au cours du travail et faites en sorte qu'aucune source de chaleur ou de flamme ne se trouve dans la zone de travail!

Portez un masque anti-poussière et utilisez toujours un système d'extraction afin de vous protégerez contre les risques liés aux poussières fines !

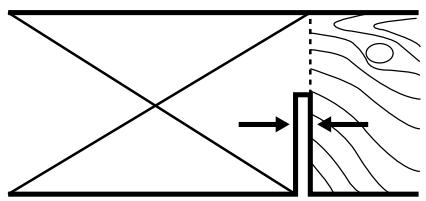

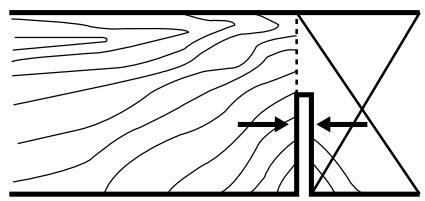

Dans la mesure du possible, coupe dans le sens des fibres du bois pour éviter le blocage de la lame et l'effilochage des bords. Tenez compte de l'épaisseur du trait de scie lorsque vous effectuez des coupes le long de lignes tracées. Ne foupez pas directement sur la ligne, mais juste à côté de cette-ci (Fig. 12).

Fig. 12

Ajoutez toujours de l'huile de coupe le long de la ligne de coupe pour réduire l'échauffement lorsque vous coupez du métal. Avant de couper, vérifiez qu'il n'y a pas d'obstacles, comme des clous ou des vis, sur la pièce à travailler. Enlevez-les si nécessaire. Assurez-vous qu'il y a un espace suffisant pour le passage de la lame sous la pièce à travailler. Tenez l'appareil en plaçant une main sur la poignée [4], et l'autre main sur la surface de prise [18]. N'essayez jamais d'utiliser le produit avec une seule main! Ne mettez pas vos mains sous la pièce à découvert (Fig. 13). Mettez l'appareil en marche et attendez qu'il fonctionne à pleine vitesse avant de le positionner sur la pièce à découvert. Posez la semelle [11] à plat sur la pièce à travailler et poussez l'appareil vers l'avant à vitesse régulière.

Fig. 13

Exercez seulement la pression nécessaire pour maintenir l'appareil à plat sur la pièce à travailler. Une pression plus importante n'améliorera pas les performances du produit, mais les diminuera et donnera des résultats irréguliers. Afin d'éviter les rainures, maintenez constamment le produit en mouvement ; ne l'arrêtez pas durant la coupe. Enlevez le produit de la pièce à travailler avant de l'éteindre. Si la lame de scie se coince dans la pièce à découper, éteignez l'appareil, laissez-le s'arrêter complètement, puis débranchez-le de l'alimentation secteur. Après seulement, vous pouvez libérer la lame bloquée.

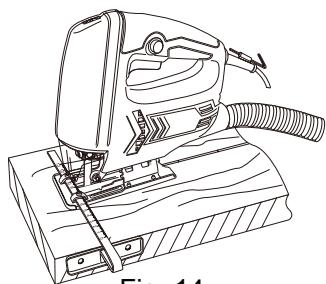

Coupe parallèle

Fixez le guide parallèle [12] sur l'appareil tel que décrit ci-dessus et réglez la largeur désirée (Fig. 14). Placez le produit parallèlement au bord de la pièce à travailler et guidez-le le long du bord.

Fig. 14

REMARQUE : Pour obtenir un résultat régulier, exercez une légère pression sur la pièce à travailler et déplacez le produit le long du bord.

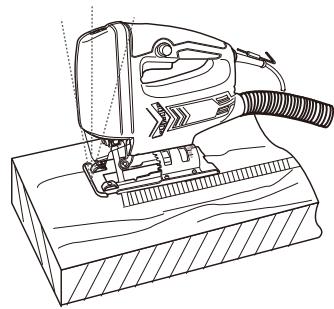

Coupe d'angle

Réglez l'angle de coupe désiré; assurez-vous que les vis à six pans creux [19] sont correctement serrées. Pour un travail précis, réalisez d'abord des essais de coupe dans des chutes de la pièce à travailler. Contrôlez la coupe et ajustez le réglage de l'angle jusqu'à la bonne coupe. Mettez le produit en marche et attendez qu'il fonctionne à pleine vitesse avant de le positionner sur la pièce à découper. Posez la semelle [11] à plat sur la pièce à travailler et poussez l'appareil vers l'avant à vitesse régulière (Fig. 15).

Fig. 15

Coupe interne

Pour commencer une coupe au centre de la pièce à travailler, utilisez la « méthode du trou » décrite ci-dessous.

REMARQUE : La coupe interne ne peut être réalisée que sur des matériaux tendres tels que le bois, les plaques de plâtre, etc. !

Utilisez uniquement des lames de scie courtes!

Assurez-vous toujours que la semelle repose à plat sur la pièce à travailler pendant la découpe ! N'essayez pas de faire des coupes en tenant le produit d'une seule main !

Ne réalisez les coupes internes qu'avec un angle de biseau de

(Fig. 16).

Fig. 16

Méthode du trou

Utilisez un foret adapté pour percer un trou d'au moins 12 mm sur la ligne de coupe (Fig.17). Insérez la lame de scie qui est montée sur l'appareil dans le trou et assurez-vous qu'elle ne touche pas la pièce à travailler. Mettez le produit en marche et attendez qu'il fonctionne à pleine vitesse avant de commencer la coupe.

Fig. 17

Après usage

Éteignez l'appareil, débranchez-le et laissez-le refroidir. Examinez l'appareil, nettoyez-le puis rangez-le de la manière décrite ci-dessous.

Les règles d'or pour l'entretien

AVERTISSEMENT ! Éteignez l'appareil, débranchez-le et laissez-le refroidir avant de l'examiner et d'effectuer toute manipulation de nettoyage ou d'entretien.

L'appareil doit rester propre. Nettoyez-le après chaque utilisation et avant de le ranger.

Un nettoyage régulier et approfondi permet d'assurer la sécurité d'utilisation de l'appareil et contribue à prolonger sa durée de vie.

Avant chaque utilisation, examinez l'appareil afin de vous assurer qu'il n'est pas usé ou endommagé. Ne l'utilisez pas si des pièces sont cassées ou endommagées.

AVERTISSEMENT! N'essayez pas d'effectuer d'autres manipulations de réparation et d'entretien que celles décrites dans le mode d'emploi! Toute autre manipulation doit être effectuée par un spécialiste qualifié!

Nettoyage général

Nettoyez le produit avec un chiffon sec. Pour les endroits difficiles à atteindre, utilisez une Brosse. En particulier, les ouvertures de ventilation doivent être nettoyées après chaque utilisation, à l'aide d'un chiffon et d'une brosse. Enlevez les poussières tenaces avec de l'air comprimé (max. 3 bars).

REMARQUE : N'utilisez pas de substances chimiques, alcalines ou abrasives, ni de détergents ou de désinfectants caustiques; ceux-ci sont de nature à endommager les surfaces de l'appareil.

Examinez l'appareil pour voir si certaines pièces sont usées ou endommagées. Changez les pièces usées ou adressez-vous à un centre de réparation agréé pour faire réparer l'appareil avant de le réutiliser.

Maintenance

Avant et après chaque utilisation, inspecter l'outil et les accessoires afin d'identifier d'éventuels dommages et signes d'usure. Si nécessaire, les remplacer par de nouveaux comme indiqué dans cette notice d'utilisation. Respecter les exigences techniques.

Câble d'alimentation

Si le câble d'alimentation de l'outil est endommagé, il doit être remplacé par un câble spécifique préparé disponible auprès du service après-vente.

Réparation

Cet appareil ne contient aucune pièce pouvant être réparée par l'utilisateur. Faites examiner et réparer l'appareil par un spécialiste qualifié.

Rangement

Éteignez l'appareil et débranchez-le avant de le déplacer où que ce soit. Nettoyez l'appareil (voir plus haut). Rangez l'appareil et ses accessoires dans un endroit sec et à l'abri du gel. L'appareil doit toujours être rangé dans un endroit hors de portée des enfants. Dans l'idéal, la température de la pièce dans laquelle l'appareil est rangé doit être comprise entre 10°C et 30°C. Nous vous recommendons de ranger l'appareil dans son emballage d'origine ou de le recouvrir avec un tissu afin de le protégerr contre la poussière.

Transport

Éteignez l'appareil et débranchez-le avant de le déplacer où que ce soit. Montez les protections de transport, le cas échéant. Portez toujours l'appareil en le tenant par ses poignées. Protégez l'appareil contre les risques de chocs ou de fortes vibrations auxquels il pourrait être soumis lors d'un déplacement en véhicule. Maintenez-le bien en place de manière à ce qu'il ne puisse ni glisser ni tomber.

Dépannage

Les dysfonctionnements supposés sont souvent liés à des causes que l'utilisateur peut éliminer par lui-même. Il est donc recommandé de consulter cette section en cas de besoin. Dans la plupart des cas, le problème peut être résolu rapidement.

AVERTISSEMENT! N'essayez pas d'effectuer d'autres manipulations que celles décrites dans le mode d'emploi! Si vous n'arrivez pas à résoudre le problème par vous-même, toutes les autres manipulations de contrôle, d'entretien et de réparation devront être effectuées par un centre de réparation agréé ou par un spécialiste de qualification équivalente.

Problème	Cause possible	Solution
1. L'appareil ne démarre pas	1.1 Il n'est pas branché1.2 Le cable ou la prise môme sont défectueux1.3 Autres dysfonctionnement	1.1 Branchez-le1.2 Consultez un électricien qualifié1.3 Consultez un électricien qualifié
2. L'appareil ne fonctionne pas à pleine puissance	2.1 La rallonge ne convient pas à l'appareil2.2 La tension de l'alimentation (ex: générateur) est trop faible2.3 Les ouvertures de ventilation sont bloquées	2.1 Utilisez une rallonge adéquate2.2 Essayez une autre source d'alimentation2.3 Nettoyez les ouvertures de ventilation
3. Résultat insatisfaisant	3.1 La lame est usée.3.2 La lame ne convient pas pour le matériel	3.1 Changez-la3.2 Utilisez une lame adéquate
4. Vibration ou bruit excessifs	4.1 La lame est usée4.2 Boulons/écrous desserrés	4.1 Changez-la4.2 Resserrer les boulons/écrous

Mise au rebut et recyclage

Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Apportez le produit à un endroit où il pourrait être recyclé. Pour plus d'informations sur le recyclage, adressez-vous au magasin d'achat ou aux autorités de votre commune.

Certificat de garantie

Le constructeur garantit sa machine pendant 24 mois à compter de la date d'achat. Les machines destinées à la location ne sont pas couvertes par la présente garantie.

Le constructeur assure le remplacement de toutes les pièces reconnues défectueuses par un défaut ou un vice de fabrication.

En aucun cas la garantie ne peut donner lieu à un remboursement du matériel ou à des dommages et intérêts directs ou indirects.

Cette garantie ne couvre pas :

• une utilisation anormale
• un manque d'entretien
• une utilisation à des fins professionnelles
• le montage, le réglage et la mise en route de l'appareil
• tout dégât ou perte survenant pendant un transport ou déplacement
• les frais de port et d'emballage du matériel. Dans tous les cas, ceux-ci restent à la charge du client. Tout envoi chez un réparateur en port d' sera refusé.
• les pièces dites d'usure (mandrin, courroies, lames, supports de lame, câbles, roues, déflecteurs, aubes, sacs, filtres, télécommandes, etc.)

Garantie

Il est entendu que la garantie sera automatiquement annulée en cas de modifications apportées à la machine sans l'autorisation du constructeur ou bien en cas de montage de pièces ne sont pas d'origine.

Le constructeur décline toute responsabilité en matière de responsabilité civile découlant d'un emploi abusif ou non conforme aux normes d'emploi et d'entretien de la machine.

L'assistance sous garantie ne sera acceptée que si la demande est adressée au service après-vente agréé accompagnée de la carte de garantie dûment complétée et du ticket de caisse.

Aussitôt après l'achat, nous vous conseillons de vérifier l'état intact du produit et de lire attentivement la notice avant son utilisation.

Dans toute demande de pièces de rechange, on devra spécifier le modèle exact de la machine, l'année de fabrication et le numéro de série de l'appareil.

NOTA BENE. Utiliser exclusivement des pièces de rechange d'origine.

Déclaration de conformité CE

ALLISTER

Castorama France, C. S. 50101 Templemars, 59637 Wattignies CEDEX

Déclare que la machine désignée ci-dessous :

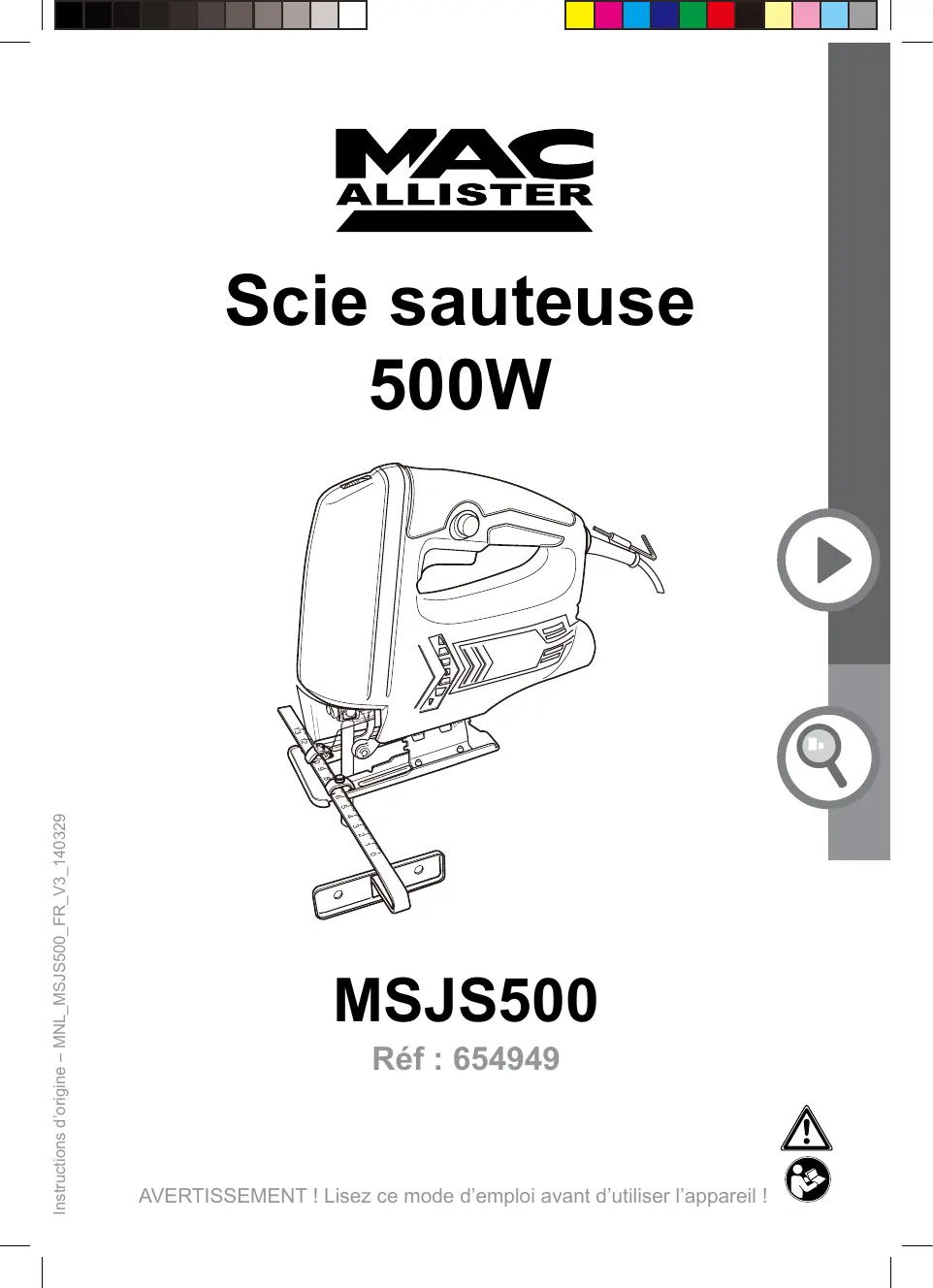

Scie sauteuse 500 W MSJS500 Ref. : 654949

Est conforme aux dispositions des directives européennes suivantes :

Directive sur la compatibilité électromagnétique 2004/108/CE

Est conforme aux dispositions des normes harmonisées suivantes :

EN 60745-1:2009+A11:2010

EN 60745-2-11:2010

EN 55014-1:2006+A1:2009

EN 55014-2: 1997+A1: 200+A2:2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

Cette déclaration couvre les machines dont le numéro de série est compris entre 1 et 100000.

Signataires et responsable de

la documentation technique autorisée :

Dominique Dole

Directeur qualité et expertise

A Templemars le 31/03/2014

Castorama France

C. S. 50101 Templemars, 59637 Wattignies CEDEX

www.castorama.fr

N°Azur 0810 104 104

Dites «Question»

(prix appel local)

Castorama France

C. S. 50101 Templemars

59637 Wattignies CEDEX

www.castorama.fr

N° Azur 0 810 104 104

Dites «Question»

(prix appel local)
