MODE D'EMPLOI SPEEDTOUCH 706 WL THOMSON
Passerelle ADSL résidentielle (sans fil) avec VoIP
Guide d'installation et utiliser
SpeedTouch™
706 (WL)
Guide d'installation et utiliser
Copyright
©1999 2006 THOMSON. Tous droits réservés.
La distribution et la copie de ce document, ainsi que l'utilisation et la communication de son contenu, sont interdits sans autorisation écrite de THOMSON. Le contenu duprésent document est destiné à un usage purement informatif. Il peut être modifiés sans avis préalable et ne doit pas être considéré comme un engagement de la part de THOMSON. THOMSON décline toute responsabilité quant aux erreurs ou inexactitudes que pourrait containir leprésent document.
Les marques commerciales suivantes sont mentionnées dans leprésent document :
SpeedTouchTM est une marque de THOMSON.
Microsoft, MS-DOS, Windows, Windows NT et Internet Explorer sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
UNIX est une marque déposée de UNIX System Laboratories, Incorporated.
Apple et Mac OS sont des marques déposées de Apple Computer, Incorporated, enregistré aux États Unis et dans d'autres pays.
Adobe, le logo Adobe, Acrobat et Acrobat Reader sont des marques commerciales ou des marques déposées de Adobe Systems, Incorporated aux Etats-Unis et/ou dans d'autres pays.
Netscape et Netscape Navigator sont des marques déposées de Netscape Communications Corporation.
Ethernet est une marque de Xerox Corporation.
"Wi-Fi" et le logo Wi-Fi sont des marques déposées de Wi-Fi Alliance. "Wi-Fi CERTIFIED", "Wi-Fi ZONE", "Wi-Fi Alliance", leurs logos et "Wi-Fi Protected Access" sont des marques déposées de Wi-Fi Alliance.
D'autres produits peuvent etre des marques commerciales ou des marques deposes de leurs fabricants respectifs.
Informations sur le document
État: v2.0 (mars 2006)
Référence: E-DOC-CTC-20051017-0102
Titre abrégé: Guide d'installation et utilisateur ST760 (WL) R6.1 (fr)
Table des matieres
À propos duprésent Guide d'installation et utiliser 1
1 Présentation du SpeedTouch™ 3
2 Installation de base 5
2.1 Configuration de votre SpeedTouch™ 6
2.2 Installer votre SpeedTouchTM 7
2.2.1 Installation guidée 8
2.2.2 Installation manuelle 16
2.3 Le CD d'installation du SpeedTouchTM 18
2.4 Notions fondamentales sur les connexions du SpeedTouch™.... 19
2.5 Présentation et mise en service des connexions 20

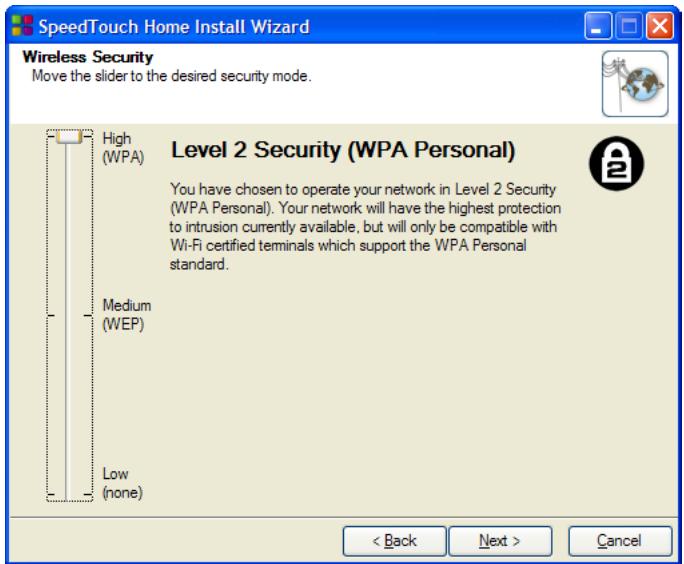

2.5.1 Configuration sans fil 22
2.6 Sécurité de base 24

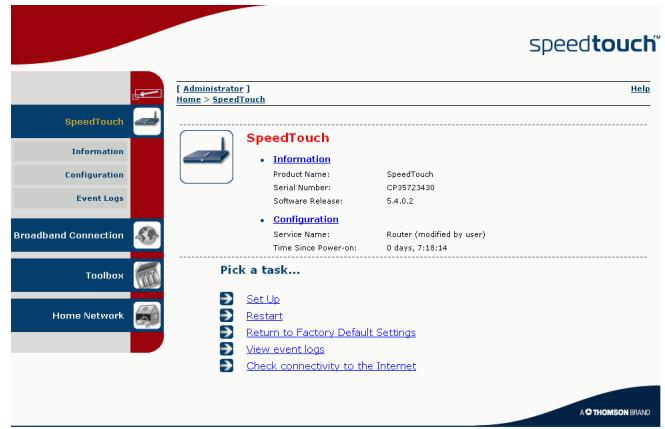

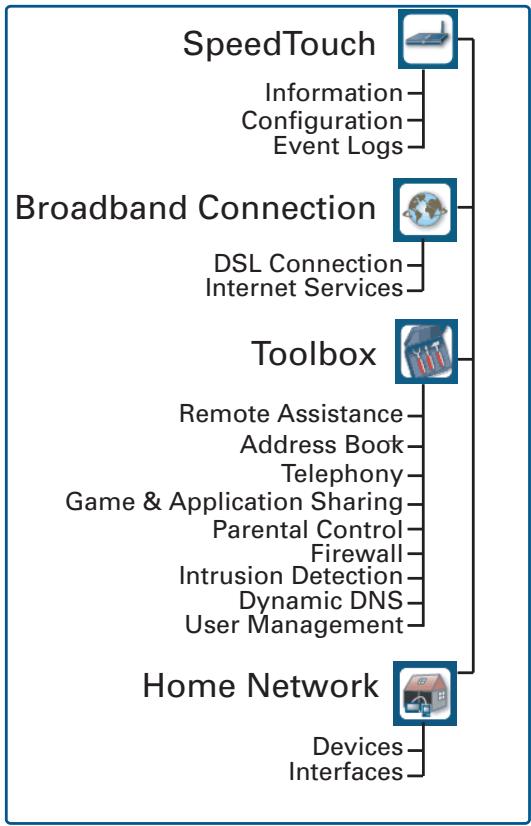

3 Interface Web 27
4 Dépannage d'une connexion Internet 29
4.1 Vérification du matériel 30
4.2 Diagnostics des voyants 31
4.3 Diagnostics Web 33
4.4 SpeedTouch™ Dépannage du CD d'installation 35
4.5 Dépannage de la configuration sans fil 38
4.6 Dépannage de l'installation aisée 39
À propos du present Guide d'installation et utiliser
Symboles utilisés
Les symboles suivants sont utilisés dans ce Guide d'installation et utiliser:
Une remarque fournit des informations complémentaires sur un sujet.
Un conseil propose une autre méthode ou un autre raccourci pour effectuer une action.
Un avertissement vous avertit d'eventuels problèmes ou de précautions spécifiques à prendre.
Terminologie
En règle générale, dans leprésent Guide d'installation et utiliser, le terme SpeedTouch™ est utilisé pour désigner le SpeedTouch™706(i) et SpeedTouch™ 706(i) WL.
Mises à jour de la documentation et du logiciel
THOMSON développe sans cette de nouvelles solutions, mais s'engage également à améliorer la qualité de ses produits existants.
Pour toute remarque concernant leprésent document, veuillez nous contacter à l'adresse documentation.speedtouch@thomson.net.
Pour plus d'informations sur les dernières innovations technologiques de THOMSON, ainsi que les mises à niveau de logiciels et de la documentation, rendez-vous à l'adresse :www.speedtouch.com.

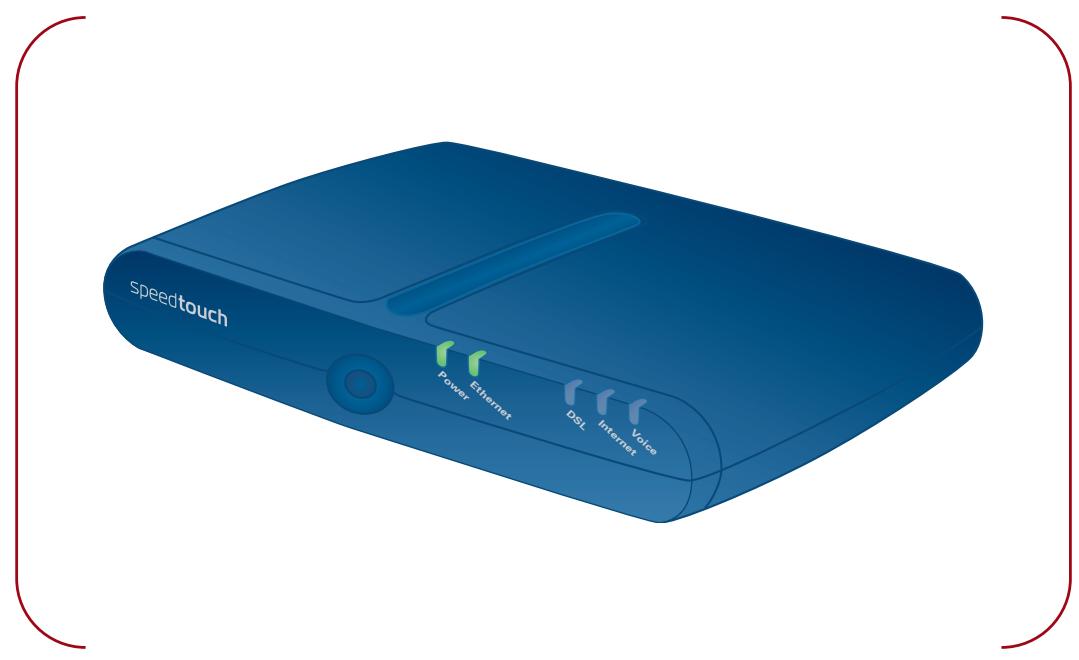

1 Présentation du SpeedTouch™
Introduction
Dans quelques minute, vous pourrez acceder à Internet à l'aide de votre passerelle ADSL résidentielle(sans fil) avec Voix sur IP (VoIP) SpeedTouch™ 706(i) (WL).
Ce Guide d'installation et utiliser vous montrera comment configurer votre SpeedTouch™ et comment connecter un ordinateur ou un réseau local (LAN) à Internet.
Identification de votre SpeedTouch™

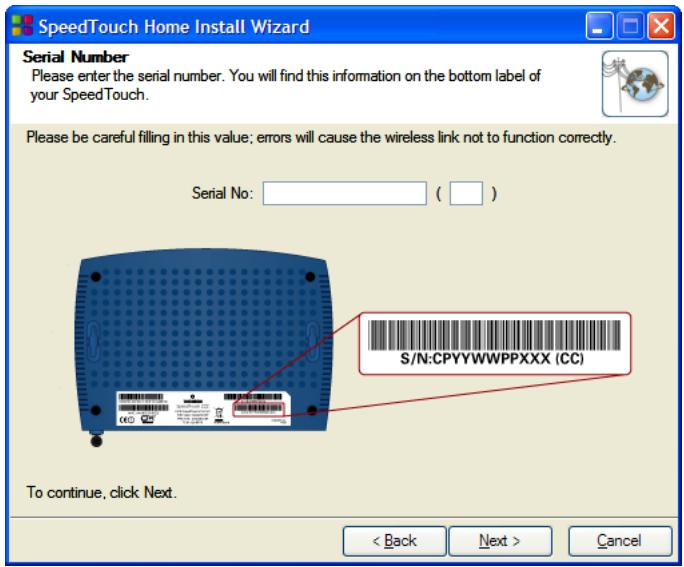

L'étiquette au-dessous de votre SpeedTouch™ vous fournir les informations suivantes sur le SpeedTouch™ :
Nom du produit
Numéro du modele
Numéro de série
Conditions requises relatives à l'alimentation
Ne retirez pas et ne couvrez pas l'étiquette.
Versions DSL
Le SpeedTouch™ est proposé en deux versions ADSL :
POTS: Le SpeedTouch™706 (WL) se connecte à une ligne téléphonique analogique classique (POTS).
ISDN: Le SpeedTouch™706i (WL) se connecte à une ligne de réseau numérique à intégration de services (RNIS), permettant ainsi aux résidences avec une ligne RNIS d'utiliser le service ADSL..
| La version ... | prend en charge ... |
| POTS | ADSAL ADSL2 ADSL2+ RE-ADSL |
| ISDN | ADSAL ADSL2 ADSL2+ |
Vous pouvez facilement identifier votre version en vérifier le nom du produit imprimé sur l'étiquette d'identification, sur le dessous de votre SpeedTouch™.
N'utilise que la version du SpeedTouch™ adaptee au service DSL dont vous disposez.
CD d'installation du SpeedTouch™
Votre SpeedTouch™ est livré avec un CD d'installation.
Si vous insérez le CD dans un PC Microsoft Windows PC ou un ordinateur Mac OS X :
La première fois, un Assistant d'installation rapide vous guidera pendant la procédure d'installation matérielle de votre SpeedTouch™ et vous aidera à vous connecter à Internet.
Pour plus d'informations, reportez-vous à la section « 2.2 Installerer votre SpeedTouch™», page 7.
Pour les références ultérieures, le menu du CD SpeedTouch™ propose des liens vers tous les éléments qu'il contient. Pour plus d'informations, reportez-vous à la section « 2.3 Le CD d'installation du SpeedTouch™», page 18.
Si vous utilisez un autre système d'exploitation, un ensemble de sous-répertoires vous permet de parcourir facilement la documentation de l'utilisateur, les logiciels système du SpeedTouch™, les modèles de service, etc.
Assistant d'st installation domotique du SpeedTouchTM
L'Assistant d'installation domotique du SpeedTouch™ a été créé pour vous aider à acceder à Internet en un éclair.

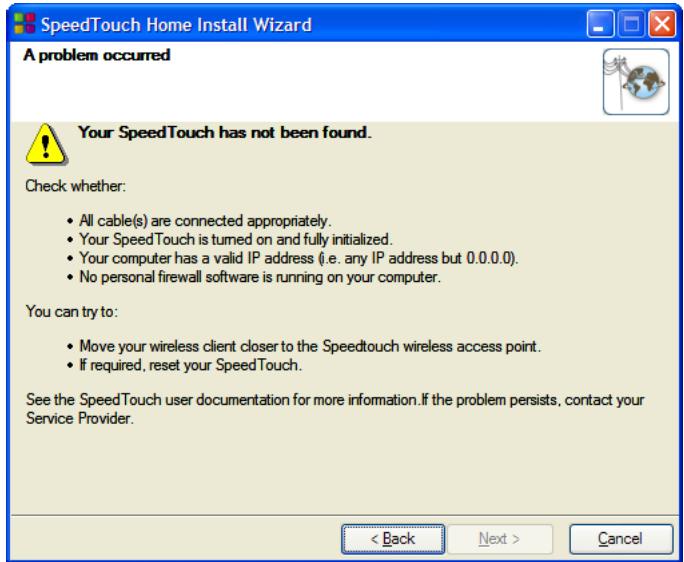

D'abord, l'assistant essaire de détecter vous SpeedTouch™. ÀpRES avoir connecté votre ordinateur, l'assistant configure votre SpeedTouch™ et, si nécessaire, votre ordinateur.
L'Assistant d'installation domotique a ete concu pour les systèmes d'exploitation Microsoft Windows et Mac OS X (dans ce dernier cas, a condition que you utilisez une connexion cablee a vaue the SpeedTouchTM).
Voussouspuez lancer I'Assistant d'installation domotique du SpeedTouchTM:
Automatiquement à partir de l'Assistant d'installation rapide lorsque vous insérez le CD d'installation du SpeedTouch™ dans un ordinateur pour la première fois.
Pour plus d'informations, reportez-vous à la section « 2.2 Installerer votre SpeedTouch™», page 7.
À partir de la page Home du menu du CD SpeedTouch™, via Run Quick Installation. En fait, cette procédure relance l'exécution de l'Assistant d'installation rapide, puis démarre l'Assistant d'installation domotique, comme si vous lanciez le CD d'installation pour la première fois.
À partir de la page Maintenance du menu du CD SpeedTouch™, via Reconfigure my SpeedTouch™.
Si vous ne souhaitez pas suivre la procédure d'installation proposée, vous pouvez également installer et configurer votre SpeedTouch™ selon une procédure entièrement manuelle. Pour plus d'informations, reportez-vous à la section « 2.2.2 Installation manuelle», page 16.
2 Installation de base
Avant de commencer
Veuillez tire les consignes de sécurité et les informations réglementaires préalablement à toute utilisation. Les consignes de sécurité se trouvent sur le CD d'installation (voir « 2.2 Installerer votre SpeedTouch™», page 7) et/ou peuvent également être fournies sous forme d'une brochure imprimée.
Service ADSL
Le service ADSL doit être opérationnel sur votre ligne téléphonique ou RNIS.
Si les services téléphoniques et ADSL sont simultanément disponibles sur la même paire torsadée, vous doivent prévoir un répartiteur central ou des filtres distribués pour séparer les signaux ADSL et téléphoniques.
Les lignes téléphoniques du réseau public transportent des tensions pouvant entraîner une électrocution. N'essayez de configurer un répartiteur/ des filtres que s'ils ont été concus pour être installés par un personnel non qualifié. Pour une aide complémentaire, contactez votre fournisseur de services.
Configuration exigée
Pour connecter ordinateur(s) via Ethernet, assurez-vous que les ordinateurs sont écipés d'une carte d'interface réseau Ethernet (NIC).
Pour un réseau sans fil, vous aurez besoin d'un adaptateur client sans fil compatible avec 802.11 b/g pour chaque ordinateur que vous pouze connecter sans câblage.
Adaptateur client
You pouvez utiliser les adaptateurs client suivants :
SpeedTouch™110 g CardBus
SpeedTouchTM120 g USB (avec cable)
SpeedTouchTM121 g USB (sans cable)
Un autre client WLAN certifié Wi-Fi.

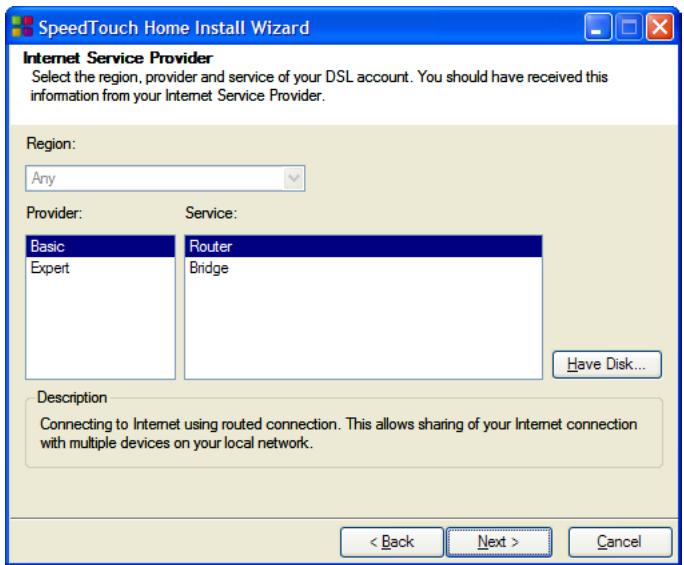

Paramètres de configuration de votre fournisseur de services Internet (ISP)
You avez besoin des paramètres de configuration suivants fournis par votre ISP :
Le méthode pour connecter à Internet de votre ISP (par exemple, PPPoE)
Le VPI/VCI (par exemple 8/35)
Votre nom d'utilisateur et voire mot de passage pour la connexion a Internet
2.1 Configuration de votre SpeedTouch™
Possibilities de configuration
Vouss pouvez fixer le SpeedTouch™ à un mur, l'installer verticalément ou le poser simplement sur un bureau.
Support mural
Procedez comme suit pour fixer le SpeedTouch™ sur un mur ou une autre surface verticale :
1 Faites deux troughs dans le mur ou la surface verticale à l'emplacement souhaité pour le SpeedTouch™.
2 Serrez les deux vis dans les trouss percés à l'intérieur du mur. Par rapport à la surface du mur, les vis doivent dépasser de 5 millimétres.

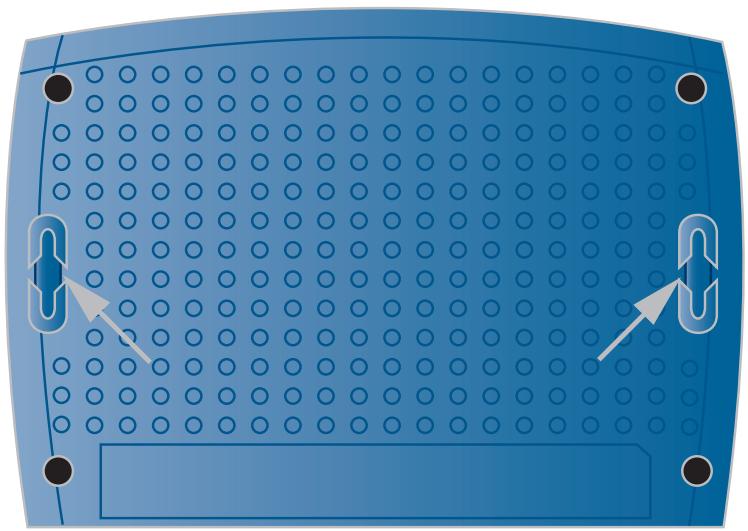

3 Fixez votre SpeedTouch™ au mur en utilisant les deux fentes situées sur le dessous de l'appareil.
Si vous installez le SpeedTouch™ sur une planche en plâtre, utilisez des chevilles pour fixer les vis. Sinon, la tension des cables raccordés aux connecteurs du panneau arrêté du SpeedTouch™ risque d'arracher le SpeedTouch™ du mur.
Position vertical
Pour installer le SpeedTouch™ en position verticale, utilisez la base pour combiné (si elle est disponible).
2.2 Installeriste SpeedTouch™
Configuration de la connectivité Internet
Il existe différentes façon de configurer votre SpeedTouch™. Le meilleur moyen dépend de votre système d'exploitation.
| Si vous utilisez le système d'exploitation suivant | la méthode recommandée pour configurer votre SpeedTouch™ est |
| Microsoft Windows (98 SE, Millennium, 2000 ou XP) | I'Assistant d'installation domotique spécifique dans la section « 2.2.1 Installation guidée», page 8. |
| Mac OS X, à condition que vous utilisiez une connexion câblée à votre SpeedTouch™ | |
| N'importe quel système d'exploitation (à condition de-disposer d'une connectivité IP) | I'Installation aisée, désrite dans la section « 2.2.2 Installation manuelle », page 16: Ouvrez votre navigateur Web, l'interrception HTTP du SpeedTouch™ fera le reste. |
Si vous utilisez Microsoft Windows XP, il est également possible d'utiliser l'Agent de contrôle de la passerelle Internet Microsoft Windows XP pour UPnP, comme indiqué dans le Guide de l'utilisateur du SpeedTouch™.
2.2.1 Installation guidée
Introduction
Le CD inclut un Assistant d'installation rapide qui vous aide à réaliser l'installation et la configuration initiales de votre SpeedTouch™.
L'Assistant d'installation rapide :
fournit des consignes de sécurité et des informations réglementaires importantes;
vous montre comment effectuer les connexions nécessaires sur votre SpeedTouch™;
vous montre commentmettrevoireperiphérique sous tension;
vous aide à préparer l'exécution en douceur de l'Assistant d'installation domotique du SpeedTouch™.
L'Assistant d'installation domotique du SpeedTouch™ prépare ensuite votre SpeedTouch™ et vos ordinateurs locaux pour la connexion à Internet.
L'Assistant d'installation domotique :
vous aide à connecter votre (vos) ordinateur(s) à votre SpeedTouch™;
prépare le SpeedTouchTM pour la connexion à Internet.
Pour pouvoir exécuter les applications du CD d'installation sur un système d'exploitation Microsoft Windows 2000 ou Microsoft Windows XP, ou sur un ordinateur Mac OS X, vous avez besoin des droits d'administration.
Connector les câbles: attendez!
N'effectuez aucune connexion à votre SpeedTouch™ avant d'y être Invité par l'Assistant d'installation rapide et l'Assistant d'installation domotique du SpeedTouch™.
Premier lancement du CD

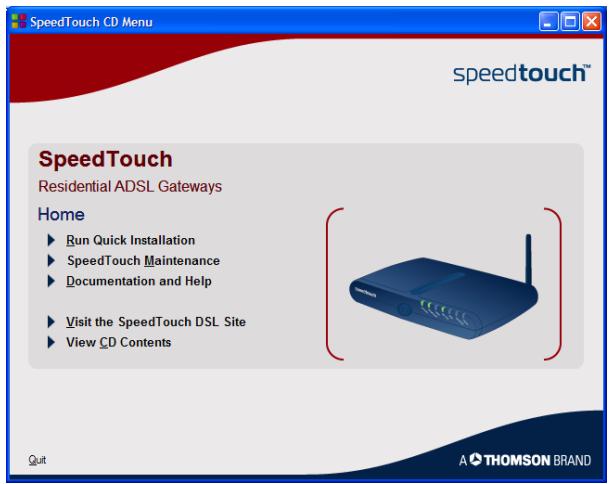

Pour lancer le menu du CD d'installation du SpeedTouch™ :
1 Insérez le CD d'installation dans le lecteur de CD-ROM ou de DVD-ROM de votre ordinateur.
Sur Microsoft Windows: le CD doit démarrer automatiquement.
Sinon, reportez-vous à la section « Le CD du SpeedTouch™ ne démarre pas automatiquement», page 35.
Sur Mac OS X: Double-cliquez sur Menu dans la fenetre qui affiche la table des matieres du CD.
2 Dans la fenêtre Sélectionner la langue, Sélectionnez la langue de votre choix et cliquez sur OK.
3 La procédure se poursuit avec l'Assistant d'installation rapide du SpeedTouch™.
Passez à la section « Assistant d'installation rapide», page 9.

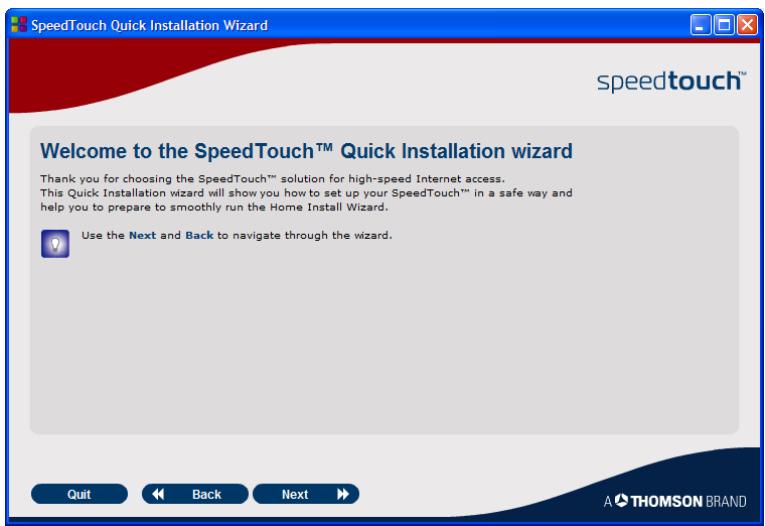

Assistant d'installation rapide
L'Assistant d'installation rapide du SpeedTouch™ vous aide à réaliser l'installation initiale de votre SpeedTouch™. Procedez comme suit :
1 Sur la page Bienvenue, cliquez sur Suivant pour continuer.
Si vous avez déjà exécuté le CD sur cet ordinateur, le menu du CD s'affiche à la place de l'Assistant d'installation rapide.

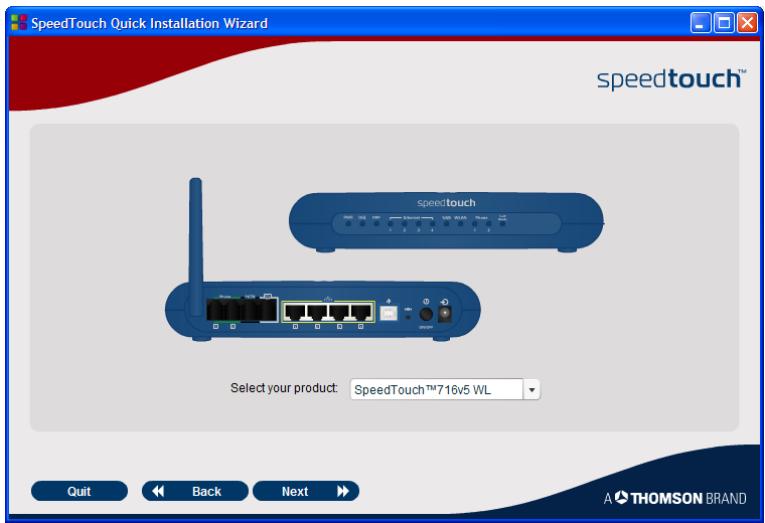

2 Sélectionnez votre SpeedTouch™ dans la liste des périhériques pris en charge et cliquez Suivant pour continuer.
Une image est affichée afin que vous puissiez identifier facilement votre SpeedTouch™. En cas de doute sur votre périphérique, vérifie l'étiquette située sur le dessous du SpeedTouch™.
Les consignes de sécurité et les informations réglementaires du SpeedTouch™ s'affichent.
3 Faites défilier la page pour lire intégralement les instructions, sélectionnez J'ai entiement lu et compris les consignes de sécurité et les informations réglementaires pour confirmer la lecture et cliquez sur Suivant.
Votre produit SpeedTouch™ a été créé et testé en vue de répondre aux dernières normes en matière de sécurité. Pour garantir l'utilisation adéquate du produit, il est cependant indispensable de dire et de se conformer aux consignes de sécurité et informations réglementaires affichées et/ou disponibles dans la brochure intitulée Consignes de sécurité et informations réglementaires, et ce, préalablement à l'installation du produit SpeedTouch™.
Les écrons suivants vous aident à effectuer l'installation matérielle préliminaire de votre SpeedTouch™.
4 Suívez scrupuleusement toutes les instructions. Cliquez sur Suivant chaque fois que vous étés prét à continuer.
Après avoir établi les connexions préliminaires requises à votre SpeedTouch™, puis mis sous tension et initiaisé votre SpeedTouch™, vous devrez encore exécuter les dernières étapes de l'Assistant d'installation rapide :
S'assurer que vous disposez de toutes les informations pour laisser l'Assistant d'installation domotique configurerer votre SpeedTouch™ pour vous connecter à Internet.
Reportez-vous à la section « Paramètres de configuration de votre fournisseur de services Internet (ISP)», page 5 pour une presentation des informations dont vous doivent disposer.
Demarrer l'Assistant d'installation domotique du SpeedTouchTM.
5 Cliquez sur Installer mon SpeedTouch™ pour continuer.
6 La procédure se poursuit avec l'Assistant d'installation rapide du SpeedTouch™.
Passez à la section « Assistant d'installation domotique », page 11.

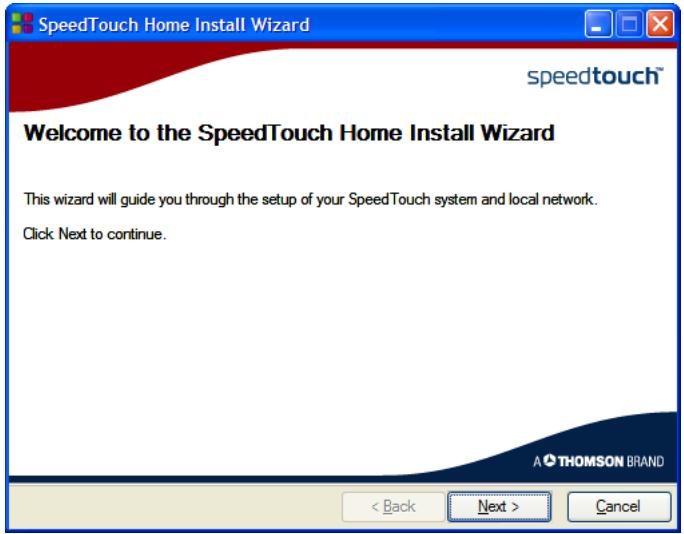

Assistant d'installation domotique
L'Assistant d'installation domotique du SpeedTouch™ vous aide à réaliser les connexions du réseau local et à préparer le SpeedTouch™ pour connecter à Internet. Procedez comme suit :
1 Sur la page Bienvenue, cliquez sur Suivant pour continuer.
La fenêtre Contrat de licence logiciel apparait.
2 Vousdezobligatoirementaccepterlestermudcontratavandepoursuivre la procedure.Cliquez sur Oui pour accepter.
Si vous avez déjà accepté ce Contrat de licence lors d'une configuration précédente, cette fenêtre n'apparait pas.

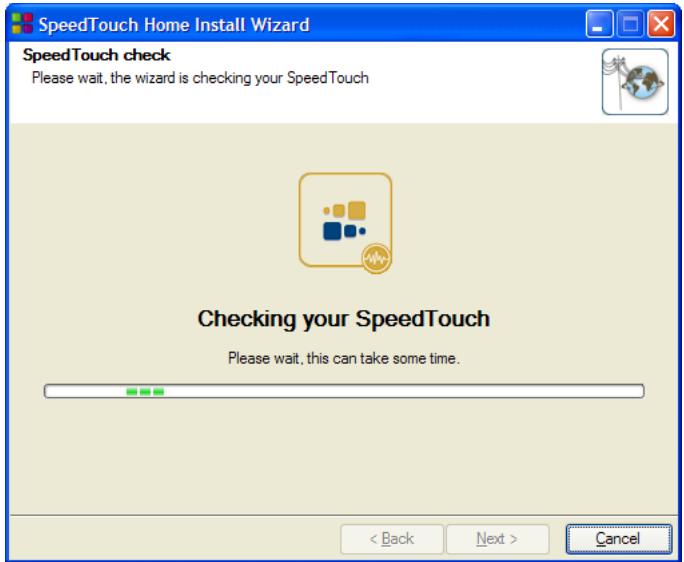

L'Assistant d'installation domotique du SpeedTouch™ vérifie votre système et vous invite à connecter le SpeedTouch™ à votre ordinateur.

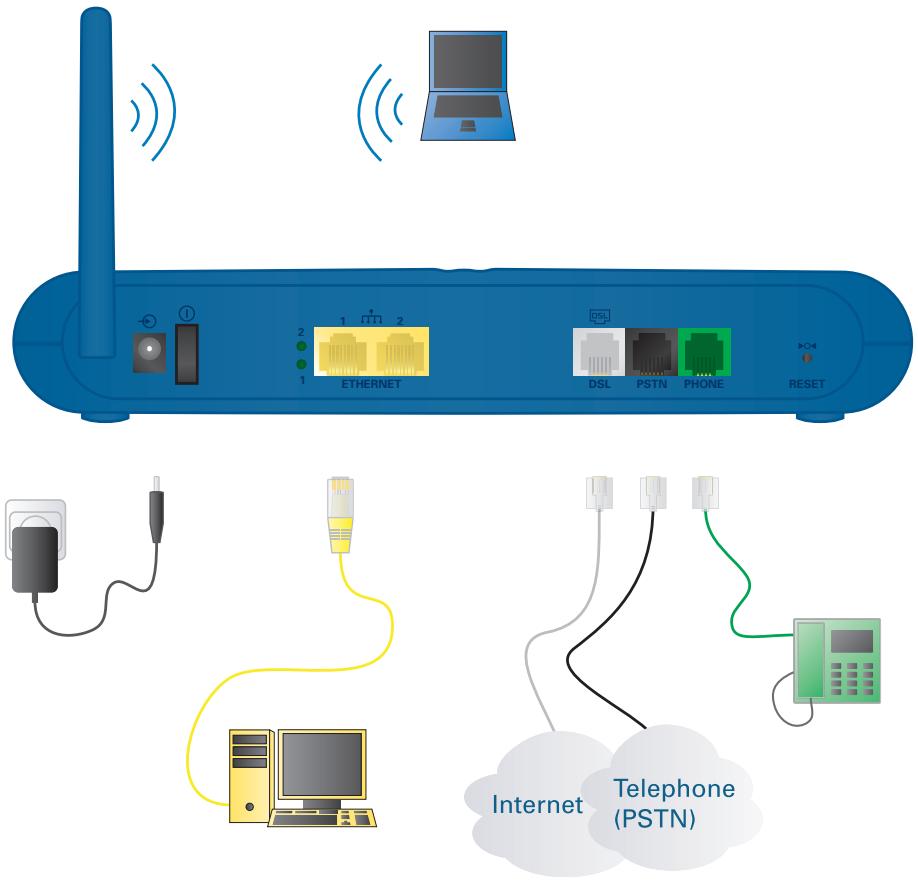

Reportez-vous à la section « Câblage du SpeedTouch™», page 19 pour une presentation complète des connexions du SpeedTouch™.
3 Etablissez l'une des connexions suivantes :
Raccordez le cable RJ-45 Ethernet jaune au port Ethernet jaune (indiqué) de votre SpeedTouch™ et l'autre extrémité au port Ethernet de l'ordinateur.
Pour le réseau sans fil, raccordez une carte ou un adaptateur sans fil à votre ordinateur.
En cas de problème, ou pour des informations avancées, reportez-vous à la section « 2.5.1 Configuration sans fil », page 22.
4 Une fois que le matériel a eté installé correctement et que vous étés connecté au SpeedTouch™, la procédure se poursuit avec la configuration de votre connexion Internet.
Si l'assistant ne détecte aucune connexion, un message d'erreur s'affiche. Reportez-vous à la section « L'assistant ne détecte pas de connexion», page 35.
Passez à la section « Configuration de la connexion Internet», page 12.
Configuration de la connexion Internet
Procedez comme suit :
1 Si vous yêtes invite, entrez le Nom d'utilisateur et le Mot de passer pour les paramètres de sécurité de votre SpeedTouch™ et cliquez sur OK.
L'utilisateur par défaut est « Administrator » et le mot de passer est vide. Il est souhaitable de spécifique un autre nom d'utilisateur et un autre mot de passer pour protégger votre SpeedTouch™ contre les violations de la sécurité pendant la procédure de configuration (reportez-vous à la section « 2.6 Sécurité de base », page 24 pour plus d'informations).
2 Sélectionnéz la Région, le Fournisseur et le Service correspondant à votre connexion Internet, tels qu'ils ont été spécifiés par votre fournisseur de services, et cliquez sur Suivant.
Si le fournisseur d'accès a prévu un disque distinct contenant un profil de service dédié, cliquez sur Disque fourni pour rechercher le fichier modèle approprié.
À partir de ce point, la procédure peut différer légèrement de celle indiquée ci-après. Les informations requises dépendent du profil de service sélectionné et doivent vous être communiquées par votre fournisseur de services. Les écrans suivants vous guident à travers la procédure de configuration de votre SpeedTouch™ et de votre ordinateur. Entrez les informations demandées et cliquez sur Suivant lorsque vous y étés invite.
3 La première opération consiste à configurer votre connectivité Internet :
- Sélectionnez le VPI/VCI et, si besoin est, le Type de connexion, tels qu'ils ont été spécifiés par votre fournisseur de services, et cliquez sur Suivant.
Entrez le Nom d'utilisateur et le Mot de passer de votre compte Internet, tels qu'ils ont ete specifiés par leur fournisseur de services, et cliquez sur Suivant.
4 La procédure se poursuit avec d'autres configurations.
Passez à la section « Configuration du SpeedTouch™ (et de votre ordinateur)», page 13.
Configuration du SpeedTouchTM (et de votre ordinateur)
Procedez comme suit :
1 Suivant votre fournisseur de services Internet (ISP), vous pouvez être invité à fournir d'autres paramètres pendant l'Assistant d'installation domotique (Service DNS dynamique, Configuration de l'heure, VoIP (SIP ou MGCP), etc.).
Entrez les informations fournies par votre fournisseur de services et cliquez sur Suivant lorsque vous y etes invite.
2 Pour protégér les connexions sans fil à votre SpeedTouch™, positionné la commande à glissière sur le mode de sécurité youlu.
Les modes de sécurité suivants sont disponibles pour sécuriser le traffic entre le SpeedTouch™ et les stations sans fil connectées :
Bas, qui signifie en fait l'absence de toute mesure de sécurité
Moyen, qui signifie que le traffic est crypté à l'aide d'une clé de cryptage statique (WEP).
Haut, qui fournit la norme de sécurité la plus stricte disponible (WPA) pour le cryptage de tout le traffic sans fil.
Pour une vue d'ensemble de toutes les fonctions de sécurité du SpeedTouch™, reportez-vous à la section « Sécurisation du réseau sans fil», page 25.
3 Pour protégger votre SpeedTouch™ contre les accès non autorisés, vous doivent fournir un nom d'utilisateur et un mot de passer. Chaque fois qu'un utiliser souhaite accéder à une interface de gestion SpeedTouch™, il est invite à fournir ce nom d'utilisateur et ce mot de passer avant que l'accès ne lui soit accordé.
Cliquez sur Suivant pour continuer.
4 La procédure se poursuit avec les dernières étapes de la configuration de votre SpeedTouch™ et de votre ordinateur.
Passez à la section « Fin de l'Assistant d'installation domotique», page 15.
Fin de l'Assistant d'installation domotique
L'Assistant d'installation domotique du SpeedTouch™ configurerera le SpeedTouch™ et votre ordinateur en fonction du profil de service. Procedez comme suit :

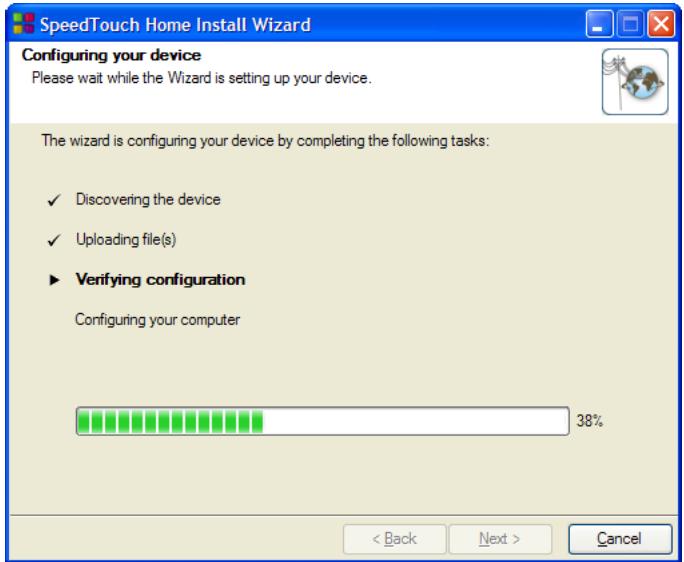

1 La fenêtre ci-dessous vous permet de suivre la progression de la configuration :
2 Pour finir, cliquez sur Terminer afin de fermer l'assistant.
Les pas suivants se feront automatiquement:
Après quelques secondes, levoyant Internet sur votre SpeedTouch™ s'allume (vert) pour indiquer que vous étés connecté a Internet. Sinon, reportez-vous à la section « 4.2 Diagnostics des voyants», page 31. Vous pouvez tester votre connexion Internet en suivant la procédure désrite dans la section « Test de votre connexion Internet», page 33.
Le menu du CD du SpeedTouch™ s'affiche. Pour plus d'informations, reportez-vous à la section « 2.3 Le CD d'installation du SpeedTouch™ », page 18.
Vous estes redirige automatiquement vers les pages SpeedTouchTM incorporees (sauf si vous avez deselectionne la case a cocher http:// speedtouch.lan dans la derniere fenetre DE L'Assistant d'installation domotique). Ces pages yous permettent de configurer your pare-feu, les parametes du periphérique, vos parametes de point d'acces sans fil, etc. Pour plus d'informations, reportez-vous au Guide de l'utilisateur du SpeedTouchTM.
Autres informations sur les paramètres IP
L'interface réseau de l'ordinateur, utilisée pendant la procédure de l'Assistant d'installation domotique, est configurée pour obtenir sa configuration IP de façon dynamique dans la plupart des cas. Il s'agit de la configuration la plus pratique ; elle ne doit pas être modifiée.
Pour les configurations IP fixes ou avancées, veuillesz suivre les instructions de votre fournisseur de services Internet.
2.2.2 Installation manuelle
Installation aisee basee sur le Web
Avec l'Installation aisee, quelques clicks suffisent pour configurer votre connexion Internet.
L'Installation aïée ne dépend pas du système d'exploitation.
Conditions requises
Vérifiez les points suivants :
Votre SpeedTouch™ est configuré et alimenté correctement.
Votre ordinateur est connecté correctement au SpeedTouchTM. Dans le cas d'une connexion sans fil, un adaptateur client sans fil doit etre installé sur voire ordinateur et configure correctement pour se connecter a vaue SpeedTouchTM.
Reportez-vous à la section « Câblage du SpeedTouch™», page 19 pour une presentation complète des connexions du SpeedTouch™.
Votre ordinateur hote est configuré en tant que client DHCP ou avec une adresse IP fixe valide. Pour plus d'informations, consultez le fichier d'aide de votre navigateur Web.
En cas de problèmes, vous pouvez attribuer à l'ordinateur hôte une adresse IP fixe dans le même sous-réseau que celui de votre SpeedTouch™ (si le SpeedTouch™ utilise ses paramètres par défaut, c'est-à-dire une adresse comprise entre 192.168.1.1 et 192.168.1.253). Si vousutilisiez des adresses IP fixes,le SpeedTouch™ doit être configuré en tant que serveur DNS (par défaut).
cette navigateur Web n'utilise pas de serveur proxy. Pour plus d'informations, reportez-vous à la section « Désactivation du serveur proxy», page 39.
Interception HTTP
Procedez comme suit :
1 Ouvrez un navigateur Web. Accédez à un site Web arbitraire, par exemple, http://www.speedtouch.com. Tant qu'aucune connexion Internet n'aura été configurée, vous serez automatiquement redirigé vers la page d'accueil du SpeedTouch™.
Si vous n'êtes pas redirigé automatiquement, passez à la section « Lancement de l'Assistant d'installation aisée», page 17.
2 Cliquez sur Installer mon SpeedTouch pour lancer l'Assistant d'installation aisée.
3 Passez à la section « Configuration de la connexion Internet», page 17.
Lancement de l'Assistant d'installation aisée
Il est always possible of lancer l'Assistant d'installation aisée à partir des pages Web incorporeées. Procedez comme suit :
1 Accédez aux pages SpeedTouch™ sur http://speedtouch.lan ou sur son adresse IP (l'adresse par défaut est 192.168.1.254).
2 Dans le menu, cliquez sur SpeedTouch.
3 Dans la liste Choisissez une tâche, cliquez sur Installer.
Configuration de la connexion Internet
Dans l'Assistant d'installation aisée :
1 Cliquez sur Suivant pour continuer. Si, pour une raison quelconque, vous voulez interrompree I'assistantant, cliquez sur Annuler.
2 Choisisse le Service délivré par votre fournisseur de services Internet (routeur ou pont), puis cliquez sur Suivant.
3 Sélectionnez le VPI/VCI approprié - et, si besoin est, le Type de connexion (PPPoE ou PPPoA) - délivré par votre fournisseur de services Internet (ISP), puis cliquez sur Suivant.
Pour un service routé, spécifie les paramètres du compte Internet (nom d'utilisateur PPP et mot de passer) communiqués par votre fournisseur de services Internet (ISP). Cliquez sur Suivant.
5 Spécifiez le SpeedTouch™ Nom d'utilisateur et le Mot de passage de sécurité.
L'utilisateur par défaut est « Administrator » et le mot de passer est vide. Il est souhaitable de spécifique un autre nom d'utilisateur et un autre mot de passer pour protégger votre SpeedTouch™ contre les violations de la sécurité, comme cela a été décrit dans la section « 2.6 Sécurité de base », page 24.
6 L'écran suivant vous permet de réviser vos paramètres avant de commencer la configuration de votre SpeedTouch™. Si un élément est manquant ou incorrect, cliquez sur Retour. Pour confirmer les paramètres, cliquez sur Demarrer.
7 Patientez jusqu'à la fin de la configuration, puis cliquez sur Terminer. Àpres un moment, vous étes automatiquement renvoyé à la page d'accueil. Cliquez sur le lien du bas pour acceder aux pages SpeedTouch™ pages ou selectionnez Ne pas afficher cette page pour acceder à Internet via votre page d'accueil par défaut.
2.3 Le CD d'installation du SpeedTouch™
CD d'installation du SpeedTouch™
Votre SpeedTouch™ est livré avec un CD d'installation.
Si vous insérez le CD dans un PC Microsoft Windows ou un ordinateur Mac OS X, un menu CD intuitif vous aide à parcourir les fonctions et le contenu du CD d'installation et vous permet de parcourir facilement la documentation de l'utilisateur, les logiciels système du SpeedTouch™, les modèles de service, etc.
Menu du CD du SpeedTouchTM
Le menu du CD du SpeedTouch™ s'affiche automatiquement chaque fois que vous insérez le CD ou après l'exécution de l'Assistant d'installation rapide, puis de l'Assistant d'installation domotique :
Selectionnez :
Exécuter l'installation rapide pour démarrer l'Assistant d'installation rapide du SpeedTouch™.
Maintenance du SpeedTouch pour :
Reconfigurer votre SpeedTouch™ via l'Assistant d'installation domotique.
Rechercher les mises à niveau du SpeedTouch™ sur Internet.
Documentation et aide pour :
Consulter la documentation utilisateur relative à votre passerelle DSL SpeedTouchTM
Consulter la documentation utilisé de vos produits réseau SpeedTouch™.
Afficher d'autres informations sur les produits et solutions SpeedTouchTM.
Si vous rencontres des problèmes pour afficher la documentation du SpeedTouch™, reportez-vous à la section « Je ne vais pas la documentation du SpeedTouch™ », page 36.
Consulter les sections du support en ligne à l'adresse www.speedtouch.com.
Ouvrez une nouvelle fenêtre pour afficher le contenu du CD d'installation.
2.4 Notions fondamentales sur les connexions du SpeedTouch™
Câblage du SpeedTouch™
L'illustration ci-dessous déscrit tous les types de connexion possibles au SpeedTouch™.
Réalisation des connexions
Dans la plupart des cas, l'Assistant d'installation rapide et l'Assistant d'installation domotique du SpeedTouch™ vous aident à réaliser toutes les connexions requises à votre SpeedTouch™.
Il est recommandé de ne pas effectuer ces connexions avant d'y être invité par l'assistant. Pour plus d'informations, reportez-vous à la section « 2.2 Installerer votre SpeedTouch™ », page 7.
Si vous souhaitez effectuer vous-même les connexions requises, reportez-vous à la section « 2.5 Présentation et mise en service des connexions», page 20 pour un complément d'informations.
2.5 Présentation et mise en service des connexions
| Effectuer les connexions vous-même | Si vous souhaitez effectuer vous-même les connexions requises, sans vous reporter à la procédure d'installation guidée : • Veuillez dire les consignes de sécurité et les informations réglementaires préalablement à toute utilisation. Les consignes de sécurité se trouvent sur le CD d'installation (reportez-vous à la section « 2.2 Installeraireeve SpeedTouchTM », page 7) et/ou peuvent également être fournies sous forme d'une brochure imprimée. • Effectuez les connexions à VOte SpeedTouchTM en suivant l'ordre indiqué ci-après. |
| Connexion DSL | Utilisez le cable DSL gris pour raccorder le port DSL du SpeedTouchTM à la prise murale ou au filtré distribué de VOte voTE phone. |
| Connexions VoIP | Le SpeedTouchTM vous permet de passer des appel téléphoniques sur Internet à l'aide d'un téléphone standard. Pour VOce VOIP, votre fournisseur VOce VOIP, vous pouvez continuer deisser des appel sur la ligne téléphonique classique, à condition d'avoir connecté le port PSTN de VOte SpeedTouchTM. Pour plus d'informations, reportez-vous au Guide de l'utilisateur du SpeedTouchTM. |
| Mise sous tension du SpeedTouchTM | Raccordez la prise coaxiale de l'adaptateur d'alimentation électrique au port d'arrivée de courant du SpeedTouchTM et l'autre extrémité à la prise murale. Les conditions requises pour l'alimentation électrique du SpeedTouchTM sont indiquées sur l'étiquette fixée au-dessous du SpeedTouchTM. Si vous ne veçutier une autre alimentation que cette fournie, assurez-vous que l'alimentation de secours est conforme aux conditions d'alimentation du SpeedTouchTM. Utilisez le commutateur d'alimentation pourmettre le SpeedTouchTM sous tension. Pendant la procédure de démarriage, le VOYANT d'alimentation rouge sur le panneau avant s'allume pendant quelques secondes. Dés que le VOYANT d'alimentation devient vert, VOte SpeedTouchTM est prêt à fonctionner. Le VOYANT DSL vert s'allume égallément pendant quelques secondes. Si ces VOYants ne s'allument pas, veuillez VOYANT reporter à la section « Vérification des VOYants», page 31. VOYATROUVEZ UN DESCRIPTION COMPLÉTÉ DES VOYANTS dans le Guide de l'utilisateur du SpeedTouchTM. Pourmettre VOte SpeedTouchTM hors tension,utilisez le même commutateur. |
Connexions réseau
Votre SpeedTouch™ vous permet de connecter vos ordinateurs via :
Ethernet
Réseau sans fil
Il est conseilé de suivre la procédure d'installation guidée. Pour plus d'informations, reportez-vous à la section « 2.2.1 Installation guidée », page 8.
2.5.1 Configuration sans fil
Adaptateurs de client sans fil
Pour une connexion sans fil à votre SpeedTouch™ certifié Wi-Fi, vous aurez besoin d'un adaptateur client sans fil compatible avec 802.11 b/g.
You pouvez utiliser les adaptateurs client suivants :
SpeedTouch™110 g CardBus
SpeedTouch™120 g USB (avec cable)
SpeedTouch™121 g USB (sans cable)
Un autre client WLAN certifié Wi-Fi.
L'adaptateur WLAN certifié Wi-Fi intégré, s'il estprésent dansVote ordinaire
Pour pouvoir installer le matériel sur un système d'exploitation Microsoft Windows 2000 ou Microsoft Windows XP, vous doivent muni de droits d'administration sur votre ordinateur.
Installation de votre adaptateur client sans fil
Procedez comme suit quand l'Assistant d'installation domotique vous invite à raccorder l'adaptateur client sans fil:
1 Raccordez l'adaptateur client sans fil. Le matériel est en cours d'installation.
Si vous utilisez un adaptateur réseau sans fil SpeedTouch™, le Gestionnaire de client sans fil SpeedTouch™, une alternative à la configuration automatique sans fil (WZC) dans Windows XP, sera installé. Si vous travailliez sous Windows XP et préférez utiliser la configuration automatique sans fil (WZC), reportez-vous à la section « Restauration de la configuration automatique Windows », page 38 pour basculer de nouveau vers WZC.
Avec l'adaptateur SpeedTouch™110g/120g/121g fourni, le gestionnaire de clients sera configuré correctement pour une connectivité WLAN sécurisée au SpeedTouch™. De plus, pour un client WLAN tiers sous Microsoft Windows XP avec le Service Pack 2, la configuration WLAN sera réalisée correctement via la configuration automatique sans fil (WZC). Dans d'autres cas, vous devrez configurer le gestionnaire de client de votre client WLAN sans l'aide de l'assistant.
2 Entrez le numéro de série de votre SpeedTouch™ et cliquez ensuite sur Suivant.
Le numéro de série de votre SpeedTouch™ est une clé de 13 chiffres imprimés sur l'étiquette au-dessous du SpeedTouch™.
Une fenêtre de progression vous permet de suivre l'installation de la connexion sans fil à votre SpeedTouch™.
3 Passez à la section « Configuration de la connexion Internet», page 12.
2.6 Sécurité de base
Nom d'utilisateur et mot de passer par défaut
Le SpeedTouch™ est livré avec un utiliser par défaut ; son nom d'utilisateur est « Administrator » et le mot de passer par défaut est vide.
Modification du mot de passage
Pour des raisons de sécurité, il est conseilé de définir un mot de passer pour l'accès au SpeedTouch™. Procedez comme suit:
1 Accédez à la page d'accueil du SpeedTouch™ (http://speedtouch.lan ou 192.168.1.254).
2 Dans le volet gauche, selectionnez Boite à outils > Gestion des utilisateurs.
3 Dans la liste Choisissez une tâche, cliquez sur Changer mon mot de passer.
4 Entrez un nouveau mot de passer et confirmez-le.
N'oubliez pas cette information de connexion. Si vous l'oubliez, vous serez forcé de réinitialiser le SpeedTouch™ et de restaurer sa configuration par défaut.
Paramètres de sécurité sans fil par défaut
Pour les connexions sans fil à votre SpeedTouch™ également, il n'existe pas de paramètres de sécurité par défaut, le SpeedTouch™ est donc initialement accessible à tous les périphériques sans fil :
La liste de contrôle d'accès (ACL) est ouverte et vide ; les nouvelles stations sont automatiquement autorisées à acceder au SpeedTouch™.
Le nom de réseau (SSID) est diffusé.
Le niveau de sécurité est réglement initialement sur Bas (c'est-à-dire : aucune cryptage n'est utilisé).
Il est conseilé de changer ces paramètres de point d'accès sans fil du SpeedTouch™ soit automatiquement via l'Assistant d'installation domotique du SpeedTouch™, soit manuellement en suivant la procédure décrite dans le Guide de l'utilisateur du SpeedTouch™.
Sécurisation du réseau sans fil
Pour sécuriser votre réseau sans fil, vous pouvez :
1 Autoriser ou refuser l'accès en fonction de l'adresse MAC du (des) client(s) sans fil. Les adresses MAC connues sont conservées dans la liste de contrôle d'accès (ACL). Si le SpeedTouch™ est configuré pour autoriser les nouvelles stations après inscription ; les ordinateurs inconnus devront s'inscrite avant de pouvoir se connecter.
Pour la liste de contrôle d'accès (ACL), vous avez les options suivantes :
Autorisées (automatique) : toutes les nouvelles stations peuvent acceder au SpeedTouch™.
Autorisées (inscription requise) : seules les stations autorisées dans la liste de contrôle d'accès (ACL) ont accès au SpeedTouch™. Vous pouvez ajouter de nouvelles stations via le bouton Association / Inscription.
Non autorisées : seules les stations autorisées dans la liste de contrôle d'accès (ACL) ont accès au SpeedTouch™.
2 Désactivez la diffusion du nom de réseau sans fil (SSID). Les nouveaux clients sans fil qui recherchent les réseaux disponibles ne verront pas votre réseau apparaitre dans leur liste.
3 Cryptez les données qui seront envoyées sur le réseau sans fil. Vous pouvez désirier plusieurs différences méthodes de cryptage ou différents niveaux de sécurité :
Haut: cryptage WPA-PSK (Wi-Fi Protected Access Pre-Shared Key), forme de sécurité la plus puissant disponible ; elle ne peut ettre utilisée que si elle est prise en charge par votre client sans fil et votre gestionnaire de client
Moyen: cryptage WEP (Wired-Equivalent Privacy)
Bas: pas de cryptage, pas de sécurité
Pour plus d'informations, reportez-vous au Guide de l'utilisateur du SpeedTouch™.
3 Interface Web
Pages incorporees
Le SpeedTouch™ est livré avec des pages Web incorporeées, fournissant une interface au logiciel installé sur le périhérique. Celle-ci permet de configurer et:gérer aisément le SpeedTouch™ via votre navigateur Web depuis n'importe quel PC connecté au SpeedTouch™.
Accès
Pour acceder aux pages :
1 Ouvrez votre navigateur Web.
La résolution d'écran recommandée est de 1024 sur 768 pixels.
2 Dans la barre d'adresse, tapez http://speedtouch.lan ou l'adresse IP de votre SpeedTouch™, par défaut 192.168.1.254, et appuyez sur ENTRéÉ.
3 Entre le nom d'utilisateur et le mot de passer de sécurité de votre SpeedTouch™.
nom d'utilisateur par défaut est Administratior et le mot de passée du défaut est vide.
4 La page d'accueil du SpeedTouch™ s'affiche dans la fenêtre de votre navigateur. À partir de cette page, suivant les droits associés à votre compte utilisé, vous avez accès aux autres pages.
Tâches
You pouvez entre autres :
afficher les paramètres et l'objet courants du SpeedTouch™;
configurer le SpeedTouchTM pour établier la connexion à votre fournisseur des services avec les paramètres fournis;
activer le pare-feu du SpeedTouch™ pour qu'il fonctionne avec des applications spécifiques;
configurer les fonctions de sécurité ;
activer l'accès à la gestion à distance ;
sauvegarder les paramètres de configuration ;
réinitialiser les paramètres par défaut du SpeedTouch™;
mettre à jour le microprogramme du SpeedTouch™.
Utilisation des pages Web
Si vous apportez des modifications à la configuration du SpeedTouch™ via les pages Web, la configuration est automatiquement enregistrée lorsque vous cliquez sur Appliquer.
Pour plus d'informations sur les pages incorporees, accedez au lien Aide dans la partie supérieure droite de la barre de notification et de navigation ou reportez-vous au Guide de l'utilisateur du SpeedTouch™.
Plan du site
Le plan du site suivant vous donne un aperçu des pages principales :
4 Dépannage d'une connexion Internet
Éléments à vérifier
Les premiers éléments à vérifier si vous ne pouvez pas acceder à Internet sont les suivants :
Alimentation
Connexions matérielles
Voyants
Si les conseils de ce chapitre ne résolvent pas le problème de connexion Internet, veuillage contacter vous fournisseur de services.
Pour les autres problèmes (sans fil, sécurité, gestion,...), reportez-vous au Guide de l'utilisateur du SpeedTouch™.
4.1 Vérification du matériel
| Vérification du câblage | Raccordez correctement tous les cables dont vous avez besoin. Assurez-vous que les cables entre votre SpeedTouchTM, les ordinateurs et la prise téléphonique sont bien raccordés. Des connexions desserrées peuvent avoir une incidence sur toute connexion Internet. Des cables endommagés peuvent interférer avec votre connexion Internet. Vérifiez que les connexions sont bien serrées aux extrémités des cables et que ces derniers ne sont pas endommagés. Remplacez les cables endommagés. |
| Test de la ligne téléphonique | Pour éliminer les risques de défaillance de la ligne téléphonique, recherche une tonalité en utilisant un téléphone raccordé à la prise téléphonique principale. Si vous utilisez ADSL, vérifiez si un répartiteur a été installé ou que les micro-filtres ont été installés correctement. En l'absence de tonalité, contactez votre compagnie de téléphone. |
| Redémarrage de votre ordinateur | Une perte de la connexion Internet ou réseau peut être provoquée par l'ordinateur. Souvent, un redémarrage permet de résoudre le problème. |
| Lancement du cycle du SpeedTouchTM | Pour redémarrer votre SpeedTouchTM, mettez-le simplement hors tension, patientlyez pendant cinq secondes, puis remettez-le sous tension. |
4.2 Diagnostics des voyants
Vérification des voyants
Après avoir établi la connexion à Internet, les voyants suivants au moins doivent être allumés et verts : Power, DSL, Internet
| État des voyants | Solutions possibles |
| Aucun voyage n'est allumé | Le SpeedTouchTM est hors tension ou eteint. Assurez-vous que le SpeedTouchTM est branché sur une prise électrique. Vérifiez que le module d'alimentation utilisé est adapté à votre SpeedTouchTM. Les conditions requises pour l'alimentation électrique du SpeedTouchTM sont indiquées sur l'étiquette fixée au-dessous du SpeedTouchTM. Assurez-vous que le SpeedTouchTM est sous tension. Débranchez le SpeedTouchTM, redémarrez votre ordinateur, puis rebranchez le SpeedTouchTM. |
| Le voyage d'alimentation est allumé et rouge ou clignotant et amber | Le SpeedTouchTM connait un dysfonctionnement ou ne parvient pas à démarrer. Débranchez complètement le SpeedTouchTM de l'ordinateur et du dispositif d'alimentation. Patientez pendant cinq secondes, rebranchez le SpeedTouchTM, puis remettez-le sous tension. Exécutez l'Assistant de mise à niveau du SpeedTouchTM, accessible à partir du menu du CD, pour restaurer le logiciel système. |
| Le voyage DSL est vert et clignote ou pas devoyant DSL | Votrue service DSL est incapable de se synchroniser. Assurez-vous que le SpeedTouchTM est racordé à la ligne téléphonique DSL. Assurez-vous que les micro-filtres ont été installés correctement (sinon, il est très probable que votre service téléphonique normal soit également de mauvaise qualité). Assurez-vous que vous disposez de la version du SpeedTouchTM (RNIS ou POTS) ajustée au service DSL/téléphonique délivré dans vos locaux. Si vous aveçdéjà eu une connexion opérationnelle au préalable, appelezez votre fournisseur de services Internet pour rechercher les défaillances du service. |
| Aucun voyage Ethernet | Pas de connexion Ethernet: Assurez-vous que les cables Ethernet sont bien raccordés au port 10/100Base-T. Assurez-vous que le type de cable utilisé est ajusté à votre équipement Ethernet. Assurez-vous que le pilote NIC Ethernet est correctement installé et activé sur votre ordinateur. Les options d'économie d'énergie du NIC Ethernet doivent de préférence être désactivées. |
| Voyant Internet rouge ou pas devoyant Internet | Une erreur d'authentication s'est produit. Cette erreur se manifestera normalement sous la formed'un message d'erreur concernant un mot de passecorrect.Vérifiez que votre nom d'utilisateur est correct.Pour les connexions ADSL, le nom d'utilisateur a normalement la forme suivante :nom Utilisateur@ISP.Vérifiez que votre mot de passer a été entrecorrectement. Le mot de passer respecte lacase.Si vous continuez àutenir des erreurs de mot delpasse,contactez your fournisseur de servicesInternet.Vous n'avez pas sélectionné le profil de serviceappropié. Recommencez la configuration de vrotespeedTouchTM et voirlez à sélectionner le profil deservice correct. |
Voutrouvez une description complète des voyageants dans le Guide de l'utilisateur du SpeedTouch™.
4.3 Diagnostics Web
Test de votre connexion Internet
Une fois la connexion Internet configurée, il existe un moyen simple de vérifier si la configuration est appropriée. Procedez comme suit :
1 Accédez à la page d'accueil du SpeedTouch™ (http://speedtouch.lan ou 192.168.1.254).
2 Dans le menu, selectionnez SpeedTouch.
3 Dans la liste Choisissez une tâche, cliquez sur Contrôler la connectivité à Internet.
4 Sélectionnez un Service Internet à contrôle.
5 Clique sur Contrôler la connectivité.
Si le test réussit, vous obtienda une liste de marques vertes, comme dans l'exemple ci-dessous:
Test Results
DSL
ATM
Ethernet
PPP
IP
Internet
(101.101.101.1)
Sinon, une croix rouge vous aidera à diagnostiquer le problème.
| Résultats du test | Explication |
| DSL | Votre ligne DSL n'est pas synchronisée. ► Vérifie que votre ligne téléphonique est bien connectée à votre SpeedTouchTM. ► Vérifie levoyant DSL en suivant la procédure déscribe dans la section « Vérification des voyants», page 31. |
| ATM | Aucuneactivité ATM détectée sur votre ligne DSL. |
| Ethernet | Aucune activités Ethernet. Si vous étés connecté par l'intermédiaire d'un protocole autre que PPPoE, ce contrôle n'est pas applicable ; le résultat sera toujours « Aucune activités Ethernet » . |
| PPP | « L'authentication a échoué : vérifievez votre nom d'utilisateur et votre mot de passer. Le nom d'utilisateur a, dans la plupart des cas, la forme suivante : nom Utilisateur@ISP. « Voitré connexion est déconnectée. « Impossible d'activer la liaison . |
| Pas d'adresse IP : | aucune adresse IP ou aucun serveur DNS n'a été configuré. Pendant la=négociation de l'adresse IP, une erreur IPCP ou une erreur DHCP s'est produit . |
| Pas d'Internet | Ce test envoie 1 ping à chaque adresse d'une liste d'adresses IP configurée. Le test réussit si toutes les adresses sont joignables. Si vos serveurs DNS primaire et secondaire sont inclus dans la liste, il suffit que l'un des deux soit joignable . |
| Pas de DNS | L'échec de cette opération peut être dû à un problème dans le service DNS proposé par votre fournisseur de services Internet . |
4.4 SpeedTouch™ Dépannage du CD d'installation
Le CD du
SpeedTouch™ ne démarre pas automatiquement
Procedez comme suit:
Dans Microsoft Windows :
1 Dans la barre des tâches Windows, cliquez sur le bouton Demarrer.
2 Sélectionnez Exécuter.
3 Dans le champ Ouvrir, entreprises le chemin suivant : D:\Menu.exe, ou D correspond à la lecture d'unité de votre lecteur de CD-ROM.
Dans Mac OS X:
1 Sur votre bureau, double-cliquez sur l'icone du CD.
2 Double-cliquez sur Menu.
L'assistant ne détecte pas de connexion
Si l'Assistant d'installation domotique ne detecte pas de connexion à votre SpeedTouch™, une fenêtre erreur apparait.
Dans ce cas, vérifie les points suivants :
Le SpeedTouch™ est sous tension et entièrement initiaisé.
Votre PC a une adresse IP valide (à savoir n'importe qu'elle adresse sauf 0.0.0.0).
Dans Microsoft Windows :
1 Dans la barre des tâches, cliquez sur le bouton Démarrer.
2 Sélectionnez Exécuter.
3 Tapez cmd dans le champ Ouvrir.
4 Cliquez sur OK. Une fenetre noire apparait avec un curseur clignotant.
5 Tapez ipconfig /all, puis appuyez sur ENTRE.
Dans Microsoft Windows 98 ou Microsoft Windows Millennium, tapez winipcfg, puis appuyez sur ENTREE.
Votre adresse IP s'affiche.
Dans Mac OS X:
1 Accedez à Dock > System Preferences.
2 Cliquez sur Réseau.
3 Cliquez sur l'onglet TCP/IP. Notre adresse IP s'affiche.
Aucun pare-feu ou routeur dédié n'est place entre votre ordinateur et le SpeedTouch™.
Aucunlogicielpare-feu personnel ne s'exécutesurvoitréordinateur.
Votre ordinateur est connecté correctement au SpeedTouch™, ou vérifie si le client WLAN est correctement associé au SpeedTouch™.
1 Dans la zone de notification Windows XP, cliquez sur I'icone Connexion réseau sans fil
Si vous n'etes pas connecté, une croix rouge apparait sur cette icône :
2 Vérifiez si le réseau affiché a votre nom de réseau SpeedTouch™ (SSID).
Pour répéter la recherche de votre SpeedTouch™, cliquez sur Retour ou redémarrez l'assistant. Dès que l'assistant trouve votre SpeedTouch™, vous pouvez passer à la section « Configuration du SpeedTouch™ (et de votre ordinateur)», page 13.
Le SpeedTouch™ ne répond pas
Si la fenêtre indiquant la fin de l'installation n'apparait pas après l'exécution de l'Assistant d'installation domotique du SpeedTouch™, cela indique que le SpeedTouch™ ne répond pas ou n'est plus accessible.
Deux possibilités :
Cela peut être dû à la reconfiguration des paramètres IP du SpeedTouch™ ou des paramètres du point d'accès sans fil. Dans ce cas, la dernière fenêtre de l'Assistant d'installation domotique ne s'affiche pas. Vote SpeedTouch™ est cependant configuré correctement et vous pouvez surfer sur Internet.
Si vous ne n'avez pas reconfigured les paramètres IP du SpeedTouch™ ou les paramètres du point d'accès sans fil, redémarrez l'assistant d'installation domotique.
Si la configuration échoue sur une connexion sans fil, essayez si possible de configurer votre SpeedTouch™ avec une connexion cablee.
Si le problème persististe, reportez-vous aux instructions de votre fournisseur d'accès Internet pour plus d'informations.
Je ne vais pas la documentation du SpeedTouch™
Pour pouvoir afficher les pages de documentation du SpeedTouch™ sur le CD d'installation, vous doivent activer JavaScript dans votre navigateur Web. Pour plus d'informations, consultez le fichier d'aide de votre navigateur Web.
Pour autoriser le contentu actif sur un système Microsoft Windows XP, reportez-vous à la section « Je vais un averissement sur contenu actif dans Internet Explorer», page 37.
Je vais un avertissement sur contenu actif dans Internet Explorer
Lorsque vous ouvrez des pages de documentation à partir du CD d'installation, un averissement peut s'afficher ; c'est le cas, par exemple, si les pages sont ouvertes dans Internet Explorer et que vous utilisez Microsoft Windows XP avec le Service Pack 2.
Pour pouvoir afficher la documentation, procedez comme suit :
1 Dans Internet Explorer, le message suivant apparaitra dans la barre d'informations :
2 Cliques dans la barre d'informations (ou apparait l'advertissement).
3 Sélectionnez Autoriser le contenu bloqué.

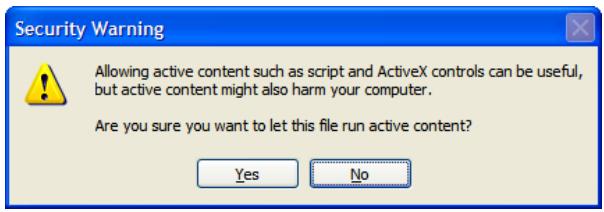

Un averissement de sécurité s'affiche :
4 Cliquez sur Oui.
Vous pouvez à présent afficher ou imprimer les pages de documentation du SpeedTouch™.
Cet averissement s'affiche chaque fois que vous consultez la documentation. Si vous ne souhaitez plus que ce message s'affiche dans l'av开来, vous doivent autoriser les CD à exécuter le contenu actif sur votre ordinateur :
1 Dans la barre de menus d'Internet Explorer, Sélectionnez Outils > Options Internet.
2 Sous Sécurité, Sélectionnez Autoriser l'exécution du contenu actif de CD sur mon ordinateur.
4.5 Dépannage de la configuration sans fil
Restauration de la configuration automatique Windows
Lorsque vous installez un SpeedTouch™ 110g/120g/121g, le gestionnaire de client du SpeedTouch™ est installé. Le gestionnaire de client du SpeedTouch™ est une alternative à la configuration automatique sans fil (WZC) dans Windows XP. Dans de nombreux cas, le gestionnaire de client du SpeedTouch™ désactive la configuration automatique sans fil (WZC).
Pour restaurer le service de configuration automatique sans fil (WZC), vous avez besoin des droits d'administration sur votre ordinateur.
Pour des informations sur le démarriage du service de configuration automatique sans fil (WZC), consultez la Base de connaissances Microsoft à l'adresse http://support.microsoft.com.
Déinstallation du gestionnaire de client sans fil du SpeedTouch™
Chaque fais que vous vous reconnectez à un WLAN, le gestionnaire de client sans fil du SpeedTouch™ redémarre, pourtant la configuration automatique sans fil (WZC) à s'arrête.
Procedez comme suit pour désinstaller le gestionnaire de client sans fil du SpeedTouch™.
1 Dans la barre des tâches Windows XP, cliquez sur le bouton Demarrer.
2 Sélectionnez (Tous les) Programmes > Moniteur sans fil SpeedTouch 110g/ 120g/121g > Déinstaller moniteur sans fil SpeedTouch 110g/120g/121g.
L'exécution de l'assistant de désinstallation commence.
3 Cliquez sur OK pour confirmer la déinstallation.
L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:
4 Cliques sur Terminer pour fermer l'assistant.
Après avoir désinstallé le gestionnaire de client sans fil du SpeedTouch™, vous pouvez restaurer le service de configuration automatique sans fil (WZC).
4.6 Dépannage de l'installation aisée
Conditions préalables
Avant d'exécuter l'installation aisée sur les pages SpeedTouch™ incorporeées, vérifie les points suivants :
Les connexions requises sont établies.
Le SpeedTouch™ est sous tension.
Votre ordinateur hote est configuré en tant que client DHCP ou avec une adresse IP fixe valide.
En cas de problèmes, vous pouvez attribuer à l'ordinateur hôte une adresse IP fixe dans le même sous-réseau que celui de votre SpeedTouch™ (si le SpeedTouch™ utilise ses paramètres par défaut, c'est-à-dire une adresse comprise entre 192.168.1.1 et 192.168.1.253).
Si vous utilise des adresses IP fixes, le SpeedTouch™ doit être configuré en tant que serveur DNS (par défaut).
Navigateurs Web pris en charge
Votre navigateur Web doit être capable d'executer JavaScript. Les navigateurs suivants sont pris en charge :
Internet Explorer (5.0 et versions ultérieures)
Netscape Navigator (4.7 et versions ultérieures)
Mozilla Firefox (1.2 et versions ultérieures)
Opera (5 et versions ultérieures)
Safari (1.0 et versions ultérieures)
Konqueror (2.2 et versions ultérieures)
Désactivation du serveur proxy
L'installation aiee fonctionnera uniquement si le serveur proxy est desactive ou ignore pour les adresses locales. Pour plus d'informations, consultez le fichier d'aide de votre navigateur Web.
Pour désactiver un serveur proxy dans Internet Explorer :
1 Dans la barre de menus d'Internet Explorer, Sélectionnez Outils > Options Internet.
2 Sélectionnez l'onglet Connexions.
3 Cliquez sur le bouton Paramètres réseau.
4 Désélectionnéz les cases à cocher Utiliser un serveur proxy et Utiliser un script de configuration automatique.
Il est conseilé de désactiver d'abord toutes les autres connexions réseau sur votre ordinateur, à l'exception de la connexion à votre SpeedTouch™. Procedez comme suit pour désactiver une connexion réseau :
1 Dans la barre des tâches Windows XP, cliquez sur le bouton Demarrer.
2 Sélectionnez (Tous les) Programmes > Panneau de configuration > (Connexions réseau et Internet >) Connexions réseau.
3 Cliquez avec le bouton croit sur l'icone de I'interface reseau que vous poulez désactiver et choisissez Désactiver.
Besoin d'aide?
Pour obtenir de l'aide supplémentaire en ligne, rendez-vous à l'adresse www.speedtouch.com
