MODE D'EMPLOI C 14E GARDENA

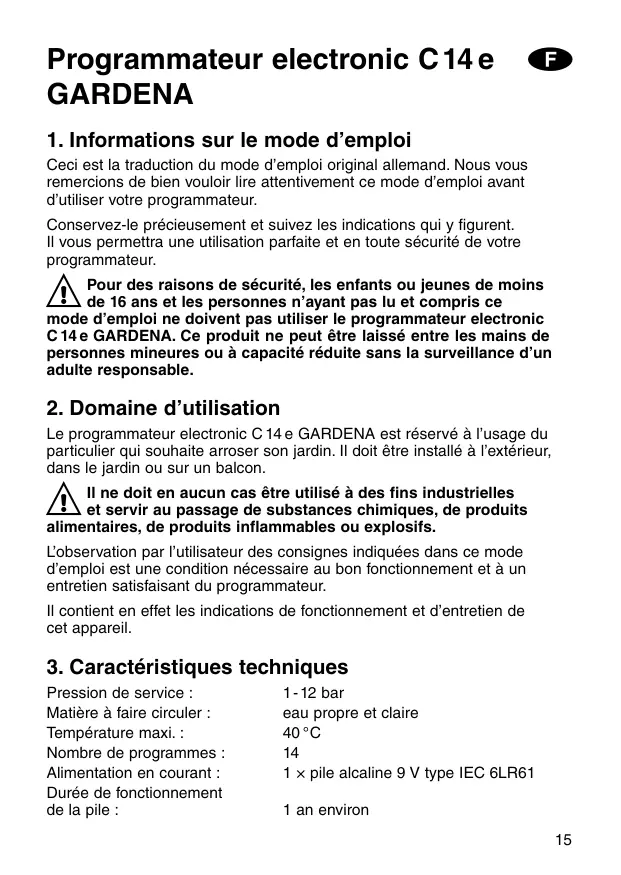

1. Informations sur le mode d'emploi
Ceci est la traduction du mode d'emploi original allemand. Nous vous remercions de bien pouvoir dire attentivement ce mode d'emploi avant d'utiliser votre programmateur.
Conservez-le précieusement et suivez les indications qui y figurent. Il vous permettra une utilisation parfaite et en toute sécurité de votre programmeur.
Pour des raisons de sécurité, les enfants ou jeunes de moins de 16 ans et les personnes n'ayant pas lu et compris ce mode d'emploi ne doivent pas utiliser leprogrammateur electronic C 14e GARDENA. Ce produit ne peut être laissé entre les mains de personnes minèures ou à capacité réduite sans la surveillance d'unadulte responsable.
2. Domaine d'utilisation
Leprogrammateur electronic C 14e GARDENA est réservé à l'usage du particulier qui souhaite arroser son jardin. Il doit être installé à l'extérieur, dans le jardin ou sur un balcon.
Il ne doit enaucun cas etreutilisea des fins industrielles et servir au passage de substances chimiques,de produits alimentaires,de produits inflammables ou explosifs.
L'observation par l'utilisateur des consignes indiquées dans ce mode d'emploi est une condition nécessaire au bon fonctionnement et à un entretien satisfaisant du programmeur.
Il contient en effet les indications de fonctionnement et d'entretien de cet apparéil.
3. Caracteristiques techniques
| Pression de service : | 1-12 bar |
| Matière à faire circuler : | eau propre et claire |
| Température maxi. : | 40°C |
| Nombre de programmes : | 14 |
| Alimentation en courant : | 1 × pile alcaline 9 V type IEC 6LR61 |
| Durée de fonctionnement de la pile : | 1 an environ |
4. Principé de fonctionnement
Avec ce programmeur electronic C 14 e, vous pouvez programmer differentes cycles et durées d'arrosage, selon qu'il s'agisse d'alimenter un arroseur, un système d'arrosage enterre Sprinkler ou une installation goutte à goutte Micro-Drip.
Votreprogrammateurassure pouryouautomatiquementledéclenchementet l'arrêtde vosarrosageselonleprogrammechoisi.
Vous pouvez ainsi sans peine arroser tôt le matin ou tard le soir - lorsque la pression du réseau est la(Meilleure - et partir tranquille en vacances.
5. Descriptif de l'appareil
① Module de commande
② Affichage
③ Logement pile
④ Contact du module de commande
⑤ Déverrouillage du module de commande
⑥ Prise pour sonde d'humidité ou pluviamètre GARDENA
⑦ Ecrou supérieur pour raccordement au robinet
Accessoires fournis
Adaptateur 26/34 - 20/27 (G1 - G 3/4)
⑨ Nez de robinet GARDENA
Accessoires en option
Collier antivol
6. Mise en service / Utilisation
Avant de mettre en service votre apparéil, procédez comme suit :
- Placez la pile
- Fixez le programmateur au robinet
- Réglez votre programme
6.1 Mise en place de la pile (Fig. A)
- Retirez le module de commande ① du programmeur en,enfantant le déverrouillage ⑤ (voir Fig. B/C).
- Placez la pile dans son logement (Fig. A). Utilisez exclusivement une pile 9V alcaline.
NB: Verifiez bien la bonne position des pôles + et -.
- Remettez le module de commande sur le programmeur.
6.2 Fixation du programmeur au robinet (Fig. C)
Le programmeur est équipé d'un écrou filtré 26/34 (G1) pour sa fixation à un robinet de même filtag.
Adaptatour pour filetage 20/27 (G 3/4)
L'adaptateur fourni permet de raccarder le programmeur à un robinet de filtage 20/27. Dans ce cas, vissez tout d'abord l'adaptateur au robinet, puis fixez-y le programmeur.
Attention: vissez à la main et n'utilise pas de pince.
6.3 Touches de programmation et affichage (fig. C)
Conseil : Le module de commande ① est amovible (fig. B). Ainsi vous pouvez programmer meme loin du robinet.
Menu-O.K.
Pour passer à l'étape suivante de programmation tout enregistrant les données régles avec la touche man.
On/Off-man.
Pour modifier les différentes données saisies (par exemple augmenter les heures, minutes...)
Pour déclencher et arrêter manuellement un arrosage.
Affichage par cristaux liquides
Remarques
- Lors de la programmation, la donnée en cours de modification clignote.
- Les températures élevées (plus de 60^ à l'écran d'affichage) peuvent faire disparätre l'affichage, sans affecter le déroulement des programmes. Àpres refroidissement l'affichage réapparait.
On
Indique qu'un arrosage est en cours.
Off
Indique qu'aucun arrosage est en cours.
Time (heure actuelle)
pendant la programmation : l'heure affichée doit correspondre à l'heure actuelle (heures et minutes)
Start (heure de déclenchement de l'arrosage)
l'heure affichée doit correspondre à l'heure souhaitée de déclenchement des arrosages (heures et minutes)
Cycle
Indique le programme choisi.
6.4 Programmation
Saisie de l'heure actuelle
- Appuyez sur la touche O.K.
l'affichage de l'heure (Time) clignote. - Réglez les heures en appuyant plusieurs fois sur la touche man., par exemple 9:00.
- Confirmez avec O.K. ce qui vous fait passer aux minutes.
- Reglez les minutes avec man., par exemple 23.
- Confirmez avec O.K. ce qui vous fait passer à l'heure de déclenchement.
Saisie de l'heure de déclenchement
- Reglez l'heure de déclenchement avec man., par exemple 7.
Confirmez avec O.K. ce qui vous fait passer aux minutes. - Reglez les minutes avec man., par exemple 30.
Confirmez avec O.K. ce qui vous fait passer au besoin du programme.
Programme actif
- Choisissez un des programmes représentés au point "Présentation des programmes" et appuyez plusieurs fois sur man., jusqu'à l' apparition du numéro choisi.
Remarque : La combinaison 00 (mode veille) ne déclenché notamment chaque programme.
- Confirmez votrechoixavecO.K.
La programmation est terminée et l'heure actuelle s'affiche.
Remarques
- A n'importequel stade de la programmation,vous pouvez passer à l'étape suivante (réglage de l'heure actuelle,de l'heure de declenchement,du numero de programme) en appuyant sur O.K.Les données saisies sont enregistrées.
- Si vous laissiez s'écouler plus de 120 secondes entre 2 saisies, le programmeur quitte automatiquement le mode "programmation" et affiche l'heure actuelle. Les données saisies sont enregistrées.
- La programmation est terminée et l'arrosage sera déclenché automatiquement aux heures programmes.
Affichage pendant qu'un arrosage est en cours
Example :
Heure actuelle affichée : 8:45
- Les 2 points entre heures et minutes clignotent : l'horloge marche.
- On est marqué d'un carre noir - un arrosage est en cours.
L'arrosage peut être stoppé ou déclenché à tout moment, en appuyant sur man.
En cas de déclenchement manuel, la durée d'arrosage est de 30 minutes.
Contrôle et modification du programme
Pour contrôle les données saisies, parcourez le programme en appuyant plusieurs fois sur O.K. Ceci est sans incidence sur le cycle en cours.
Pour modifier des données, procédez comme indiqué ci-dessus.
Présentation des programmes
| N° de programme | Intervalle entre 2 arrosages (fréquence) | Durée |
| 00 | aucun programme n'est actif | |
| 01 | 6 heures (4 fois par jour) | 3 minutes |
| 02 | 12 heures (2 fois par jour) | 3 minutes |
| 03 | 12 heures (2 fois par jour) | 15 minutes |
| 04 | 24 heures (1 fois par jour) | 3 minutes |
| 05 | 24 heures (1 fois par jour) | 5 minutes |
| 06 | 24 heures (1 fois par jour) | 30 minutes |
| 07 | 24 heures (1 fois par jour) | 1 heures |
| 08 | 2 jours | 5 minutes |
| 09 | 2 jours | 30 minutes |
| 10 | 2 jours | 1 heures |
| 11 | 3 jours | 30 minutes |
| 12 | 3 jours | 1 heures |
| 13 | 7 jours | 1 heures |
| 14 | 7 jours | 2 heures |
Déclenchement / arrêt manuels hors programmation
Indépendamment des données programmesés, vous pouvez faire fonctionner manuallyment votre programmeur, que ce soit avant ou après la programmation, en appuyant sur man.
Appuyez 1 fois sur man : un arrosage de 30 minutes maximum est déclenché (On est marqué d'un carré noir).
Rappuyez sur man.: l'arrosage est stoppe.
7. Remplacement de la pile / Vérifier la pile
Pour des raisons de sécurité de fonctionnement, seule une pile alcaline 9 V de type IEC 6LR61 doit être utilisée.
Lorsque la pile devient trop faible, le témoin d'usure de la pile Batt. apparait. Par sécurité, la pile assure de toute façon la dernière fermeture de la vanne, notamment si une ouverture de la vanne a été déclenchée manuellement. En revanche,
les programmes enregistrés sont suspendus.
La capacité de la pile est vérifiée entre de l'impulsion déclenchant l'ouverture et la fermetre de la vanne. Vous pouvez ainsi à tout moment la vérifier. Il vous suffit pour cela d'appuyer deux fois sur la touche On/Off-man. Si la vanne se ferme normalement et si le signal Batt. n'apparaît pas, la pile est en bon état. Si l'information disparaît à l'écran et il n'apparaît que le signal Batt., il est nécessaire de replacquer la pile.
Un changement de pile efface les données enregistrées.
Vouces nevez ensuite reprogrammer toute programmeur.
Pour procéder au remplacement de la pile, reportez-vous au paragraphe "Mise en place de la pile".
Conseil : Remettez la pile usagée à l'un des points de vente ou déposez-la au point de collecte municipal. Ne jetez la pile qu'une fois déchargeé.
8. Précautions et sécurité d'utilisation
- La quantité de début minimum d'eau pour un bon fonctionnement du programmeur d'arrosage est de 20 à 30 l/h. Pour commander par ex. le système Micro-Drip, au minimum 10 arrosoirs de 2 litres sont nécessaires.
- Le programmeur doit être installé verticalément (écrou supérieur vers le haut) pour éviter toute infiltration d'eau dans le logement de la pile.
- Fermez le robinet avant de programmerme votre appareil. Vous évitezez ainsi d'être arrosé en testant les fonctions "On/Off-man" du programmeur. Vous pouze également-retirer l'écran du boîtier pour le programme.
-
N'utilisez le programmeur qu'en extérieur. Attention! Le programmeur n'est pas conscience pour un usage à l'intérieur d'une piece.
-
Avant les périodes de gel, stockez le programmeur dans un endroit sec à l'abri du gel.
- La température de l'eau vehiculée par leprogrammateur ne doit pas excéder 40^ .
- La pression de fonctionnement du programmeur est comprise entre 1 bar minimum et 12 bar maximum.
- Verifiez régulièrement la propriété du filtré situé à l'entrée duprogrammateur ⑦ et au besoin rincez-le.
- Evitez les charges de traction, et ne tirez pas, par exemple, sur le tuyau fixé à votre programmeur electronic.
- N'utilise que de l'eau douce et claire.
9. Sécurité antivol (Fig. D)
Pour prévenir le risque de vol de votre programmeur, vous pouvez commander auprès du ServiceAprés-Vente GARDENA le collier antivol ⑩ (1815-00.791.00).
Ce collier se fixe au dos du programmateur.
Attention : une fois la vis fournie installee, elle ne se devisse plus.
Voussoupiezalsafirepasser une chaine dansle collieret la cadennasserautourd'un elementfixe (robinetparex.).
10. Sonde d'humidité GARDENA (Fig. E)
Relié à la sonde d'humidity ref. 1188, leprogrammateur prendra en compte l'humidité du sol.
Montage
Le cable de la sonde d'humidité doit être connecté à la prise ⑥ située au dos de l'écran (Fig. A).
Principé de fonctionnement
En cas d'humidité suffisante du sol, le programme d'arrosage ne sera pas activé ou sera interrompu.
NB: La fonction On/Off-man., qui déclenché un arrosage immédiat pendant 30 minutes ne tient pas compte de la sonde d'humidité.
11. Pluviomètre GARDENA (Fig. F)
Relié au pluviamètre GARDENA ref. 1189, le programmeur prendra en compte la pluviosité.
Montage
Tout comme pour la sonde d'humidité, et à sa place, le cable du pluviomètre doit être connecté à la prise ⑥ située au dos de l'écran (Fig. A).
Principé de fonctionnement
A partir d'une certaine quantite de pluie tombee, le programme d'arrosage ne sera pas activé ou sera interrompu.
NB: La fonction On/Off-man., qui déclenché un arrosage immédiat pendant 30 minutes ne tient pas compte du pluvimètre.
12. Incidents de fonctionnement
| Incident | Cause possible | Solution |
| Ouverture duprogrammateur àl'aide de la fonction"On/Off-man."impossible. | Capacité de la pileinsuffisante. | Installer une nouvellepile alcaline. |
| Robinet fermé. | Ouvrir le robinet. | |
| Les programmes ne se déclenchent pas. | Capacité de la pileinsuffisante. | Installer une nouvellepile alcaline. |
| Entrée ou modificationde données pendantl'impulsion d'ouvertureou juste avant. | Entrer ou modifierle programme endehors des temps dedémarrage d'arrosagedevelopmés. | |
| Robinet fermé. | Ouvrir le robinet. | |
| Sonde d'humidité oupluviomètre indiquantune humidité suffisante. | Vérifier le réglage dela sensibilité de lasonde d'humidité ou dupluviomètre par tempssec. | |
| Pile usagée aprèsune faible duréed'utilisation. | Pile non alcaline. | Utiliser une pilealcaline. |
Si vous équipement présente d'autres dysfonctionnements, nous vous prions de bien pouvoir vous adresser au Service Avec-Vente GARDENA.
Ne jetez pas l'appareil avec les ordures menagères. Eliminez-le conformément aux prescriptions.
Remettez les piles usagées à l'un des points de vente ou déposez-les au point de collecte municipal.
Nous vous signalons expressement que GARDENA n'est pas responsable des dommages causés par ses apparèils, dans la mesure où ceux-ci seraient causés par une réparation non conforme, dans la mesure où, lors d'un échange de pieces, les pieces d'origine GARDENA n'aurait pas été utilisées, ou si la réparation n'a pas été effectué par le Service Apréès-Vente GARDENA ou l'un des Centres SAV agrêés GARDENA.
Ceci est également valable pour tout ajout de pieces et d'accessoires autres que ceux préconisés par GARDENA.
CERTIFICAT DE CONFORMITE AUX DIRECTIVES EUROPEENNES
Le constructeur, soussigné :
GARDENA Manufacturing GmbH · Hans-Lorenser-Str. 40 · D-89079 Ulm déclare qu'a la sortie de ses usines le matériel neuf désigné ci-dessous était conforme aux prescriptions des directives européennes énoncées ci-après et conforme aux règles de sécurité et autres règles qui lui sont applicables dans le cadre de la Communauté Européenne.
Toute modification portée sur cet appeareil sans l'accord expres de GARDENA supprime la validite de ce certificat.
Désignation du matériel :Programmateur electronic
Type:C14e
Référence : 1820
Directives européennes : Directive 2004/108/CE sur la compatibilité electromagnétique Directive machine 93/68/CE
Date de l'apposition du marquage CE : 1999
FAIT A Ulm, LE 01.09.1999
Garantie
GARDENA accorde pour cet
appareil une garantie contractuelle
de 2 ans a compter du jour de
l'achat. Elle est assurée par le
replacement gratuite des pieces
défectueuses ou de l'appareil.
Le choix en étant laissé à la libre
initiative de GARDENA.
En tout état de cause s'applique la garantie légale couvrant toutes les conséquences des défauts ou vices cachés (article 1641 et suivants du Code Civil).
Pour que ces garanties soient valables, les conditions suivantes doivent être remplies :
Lappareil a ete manipulé de maniere adequate, suivant les instructions du mode d'emploi.
- Il n'y a eu某些 essai de réparation, ni par le client, ni par un tiers.
Les défectuosités dues à une mauvaise mise en place de la pile ou à l'utilisation d'une pile défectueuse sont exclues de la garantie.
Une intervention sous garantie ne prolonge pas la durée initiale de la garantie contractuelle.
Toutes les revendications dépassant le contenu de ce texte ne sont pas couvertes par la garantie,quel que soit le motif de droit.
Pendant la période de garantie, le Service Avres-Vente et les Centres SAV agreees effectueront, a titrePAYANT, les réparations nécessaires par suite de manipulations erronées.
En cas de mauvais fonctionnement, veuillez envoyer le produit en port paye avec le bon d'achat et une description du problème, à l'adresse du Service ÀpRES-Vente figurant au verso.
1
Garanzia
9-11 allée des Pierres
Mayettes
ZAC des Barbanniers
B.P.99
-F-92232 GENNEVILLIERS
cedex
Tél. (+33) 01 40 85 30 40
service.consohmateurs@
gardena.fr
Great Britain
Husqvarna UK Ltd
Preston Road
39, rue Jacques Stas
Luxembourg-Gasperich 2549
Case Postale No. 12
Luxembourg 2010
Phone: (+352) 401401
api@neuberg.lu
