MODE D'EMPLOI CHAFFOTEAUX & MAURY CENTORA CHAFFOTEAUX & MAURY

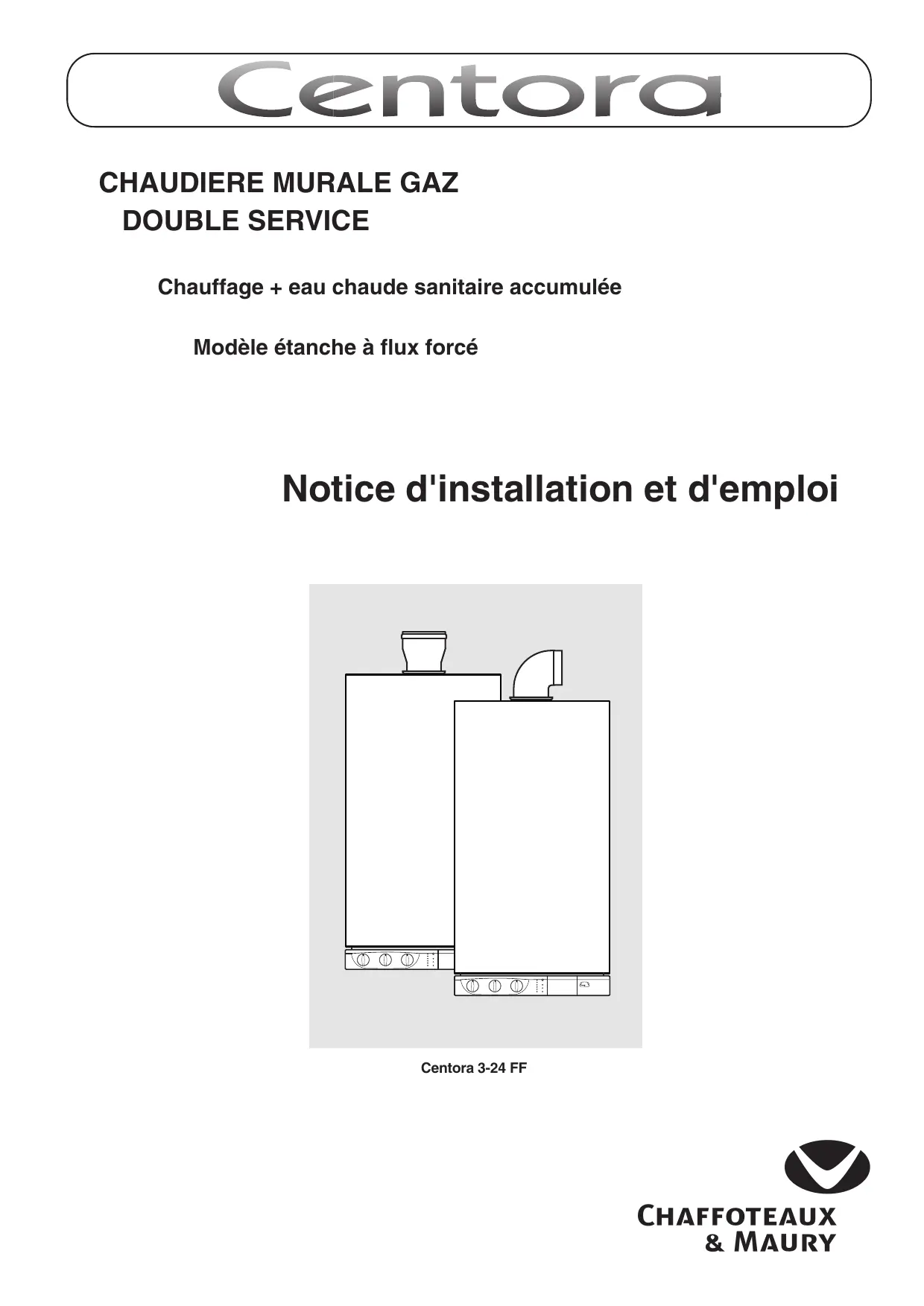

DOUBLE SERVICE Chauffage + eau chaude sanitaire accumulée Modèle étanche à flux forcé Notice d'installation et d'emploi Centora 3-24 FF

1- Description ....................................................................2

2- Caractéristiques dimensionnelles .................................3

3- Caractéristiques hydrauliques ......................................3

4- Conditions d’installation ................................................4

5- Pose de la barrette robinetterie et des pattes................5

15- Sécurité d’évacuation des produits de combustion ....13

16- La garantie .................................................................13

17- Conseils pratiques .....................................................13

18- Incidents de fonctionnement .......................................14

19- Caractéristiques techniques ......................................16

Cette notice d’installation et d’emploi est destinée aux appareils installés en France

1.- châssis en tôle d’acier 2.- vase d’expansion sous pression (derrière le châssis) 3.- hotte d’extraction avec extracteur monovitesse 4.- échangeur principal en cuivre 5.- chambre de combustion 6.- brûleur multigaz en acier inoxydable comportant : une nourrice démontable équipée des injecteurs deux électrodes d’allumage une électrode de détection de flamme 7.- partie gaz comprenant : deux électrovannes de sécurité une électrovanne de régulation 8.- dégazeur automatique

10 - débistat chauffage

11.- circulateur 12.- boîtier électronique 13.- sécurité de surchauffe 14.- pressostat de contrôle d’évacuation des produits de combustion 15.- by-pass 16.- thermistance chauffage 17.- vanne distributrice 18.- plaque schunt..

20.- bouton de réglage température eau chaude sanitaire 21.- bouton de réglage température chauffage

22.- indicateur de température chauffage et incidents de fonctionnement 23.- voyant vert de mise sous tension 24.- voyant orange de fonctionnement brûleur 25.- voyant rouge de mise en sécurité 26.- bouton poussoir de réarmement 27.- manomètre circuit chauffage 28.- barrette robinetterie 29.- allumeur. K.- fixation du kit d’évacuation (voir notice du kit)

Caractéristiques dimensionnelles 450 mini pour entretien Cotes en mm maxi

maxi Poids à vide : 45 kg

Type C ou 12C42 Type C12 Ø 80

Evacuation soupape sécurité

Départ réchauffage ballon

3 solutions de raccordement au choix :

Caractéristiques hydrauliques La chaudière est livrée de série avec un circulateur 2 vitesses et un by-pass réglable. Pression disponible m CE Débit mini (robinets thermostatiques fermés)

Sur le diagramme (fig. 5) GV et PV indiquent les courbes de fonctionnement à grande et petite vitesse du circulateur, O et F correspondent à by-pass ouvert ou fermé. GVF

Réglages : voir § 8.2. GVO

Diagramme de la pression disponible en fonction du débit (en sortie de chaudière). 1100 l/h Fig. 5 Pf Pression à froid pour le circuit chauffage (en bar) Pf en bar 2,0 Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés). Capacité en eau de l’installation. La chaudière est équipée d’un vase d’expansion sous pression. Volume maxi du vase d’expansion : 7,1 litres. Pression de gonflage : 0,7 bar. La capacité d’expansion du vase d’une installation sous pression varie avec : 1,9 1,8 1,7 40°C 1,6 1,5 1,4 - la température moyenne de fonctionnement en °C - la hauteur statique (qui correspond à la différence de niveau en mètres, entre le point le plus haut de l’installation et l’axe du vase d’expansion). La pression minimale de remplissage à froid de l’installation est de 0,7 bar (préconisée entre 1 et 1,5 bars). La pression du vase d’expansion devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10. 50°C 1,3 1,2 60°C 70°C 1,1 1,0 0,9 0,8 0,7 Type TypeCC32 32 xx 80°C

lit - Pf = Pression du vase d’expansion, en bar - C = Capacité de l'installation,en litres.

D'ENTRETIEN L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment : - Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leur dépendances. - Arrêté du 5 février 1999 modificatif de l’arrêté du 2 août 1977 Après remplacement d’une chaudière à l’identique ( axe et emprise de l’appareil antérieur ), l’installateur est tenu d’établir un certificat de conformité « modèle 4 ». - Norme DTU P 45-204 - Installations de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984). - Règlement Sanitaire Départemental. Protection du réseau d’eau potable La présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d’eau de chauffage vers le réseau d’eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental. Un disconnecteur NF doit être placé sur le raccordement de remplissage du circuit de chauffage - Norme NF C 15-100 - Installations électriques à basse tension - Règles. d’eau, se conformer aux règles particulières de sécurité de la norme NF C 15-100 (chapitre 7) - ne pas installer la chaudière au dessus des plaques de cuisson, du four et en général au dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d’en altérer le fonctionnement - prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 50 kg environ) - prendre des précautions pour limiter les nuisances acoustiques. Circuit d’eau chaude sanitaire (sur le ballon) Dans le cas d'une dureté de l'eau supérieure à TH 25, prévoir un traitement de l'eau. En cas de présence d’un clapet anti-retour, un dispositif permettant l’expansion est nécessaire (disponible en option). Voir norme DTU sanitaire Circuit de chauffage central Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 300 I/h, robinets thermostatiques fermés. Circuit de réchauffage du ballon Lors du dimensionnement, tenir compte des pertes de l’échangeur du ballon et de l’installation en respectant également le débit minimal de 300 l/h. Le raccordement du retour réchauffage ballon s’effectue, en plaçant un té de raccordement le plus près possible de la chaudière, sur le retour du circuit de chauffage (voir schéma ci-dessous).

ETABLISSEMENTS RECEVANT DU PUBLIC

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment : - Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales pour tous les appareils : - Articles GZ Installations aux gaz combustibles et hydrocarbures liquéfiés. - Articles CH Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire. b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...). Recommandation : Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre. Notre garantie est subordonnée à cette condition.

4.2 PRECONISATION D’INSTALLATION

Implantation de la chaudière - l’axe de la ventouse extérieure doit être placé à une distance de 0,40 m au moins de toute baie ouvrante et à une distance de 0,60 m minimum de tout orifice de ventilation (selont le type de sortie choisi, se reporter à la notice du kit d’évacuation) - dans le cas d’installation d’une chaudière dans une salle

retour ballon mini 20 cm retour chauffage Précautions contre la corrosion Des incidents de fonctionnement, dûs à la corrosion sont susceptibles de se produire lorsque l’installation est réalisée avec des éléments hétérogènes. Pour éviter ces problèmes il est souhaitable d’utiliser un inhibiteur de corrosion. Prendre toute précaution pour éviter que l’eau traitée ne devienne agressive. Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit. Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l’installation ; ainsi que des robinets de vidange aux points bas.

Pose de la barrette robinetterie et des pattes

Pour la pose de la barrette robinetterie et des pattes d’accrochage : - présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci. - tenir compte des conditions d’installation § 4.

5.2 RACCORDEMENT DES CANALISATIONS

Lors de la fourniture, les douilles de raccordement ne sont pas incluses dans le kit de préfabrication. Divers jeux de raccords sont disponibles chez les grossistes. - 1ère installation - remplacement de chaudières Chaffoteaux & Maury - remplacement de chaudières autres marques Soupape de sécurité (fig. 7) L’orifice de vidange de la soupape de sécurité 37 placée sur la barrette robinetterie doit obligatoirement être raccordé à une canalisation d'eau usée. Nettoyage de l’installation Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses. Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...). Le traitement complet de l’installation est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.

Description de la barrette robinetterie Robinets représentés OUVERT

31. Robinet départ chauffage

32. Robinet départ réchauffage ballon

33. Robinet gaz avec prise de pression (manette jaune)

35. Robinet retour chauffage

37. Soupape de sécurité chauffage

Pose de la chaudière - dévisser les 4 vis A (fig. 9) de fixation de l’habillage - enlever l’habillage - présenter la chaudière au dessus de la barrette, la laisser descendre en appui sur celle-ci (fig. 8), les pattes d’accrochage sont destinées à éviter le basculement de l’appareil - mettre en place les différents joints, G (caoutchouc) sur le gaz, et serrer les raccords des tubes de liaison en commençant par le tube gaz (fig. 10) - effectuer le montage du dispositif d’évacuation selon le type de raccordement choisi, en se reportant à la notice de montage livrée avec le kit A A Fig. 8 Fig. 9 A A

Raccordements électriques Recommandations : Conformément à la réglementation, un dispositif de séparation omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière. La chaudière doit être raccordée à une canalisation fixe. Emplacement des raccordements : Le raccordement électrique du TA s'effectue à l'arrière du boîtier électronique de la chaudière. Les arrivées d'alimentation secteur, de la thermistance du ballon et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie par le gabarit de pose.

• l’alimentation secteur de la chaudière s’effectue avec un câble 2 P+T
• le raccordement (2 fils) de la thermistance du ballon
• thermostat d’ambiance Prévoir entre l'arrivée au mur du câble TA une longueur libre de 50 cm minimum. Accès au raccordement TA de la chaudière : - abaisser le boîtier électronique en libérant les pions de verrouillage latéraux P, pour accéder à la face arrière - dévisser les deux vis A (fig.11) de fixation du capot de protection, ôter le capot. Le raccordement TA est alors accessible.

U12 TH4 Raccordement secteur et terre par le câble prévu à cet effet en J1. La terre est raccordée à la barrette T sur le boîtier électronique. Raccordement d'un thermostat d'ambiance A sa sortie d'usine, la chaudière est réglée pour fonctionner sans thermostat d'ambiance, un shunt S est placé sur le connecteur J9 (fig.12). Le raccordement d'un thermostat d’ambiance se fait sur le connecteur : - ôter le shunt S et raccorder le TA à la place. Raccordement de la thermistance ballon - Raccorder le cable R de la thermistance du ballon sur le domino Q fixé sur le tube gaz (fig. 11). C82 C81 T14 C34 C84

Fig. 12 vers thermistance ballon

Circuit sanitaire (ballon) - Ouvrir le robinet d’alimentation en eau froide du ballon et un robinet de puisage d’eau chaude pour obtenir l’évacuation de l’air. Le ballon est rempli lorsque l’eau coule au robinet. Refermer ce robinet. - Purger l’installation en puisant aux différents autres robinets d’eau chaude. Circuit chauffage et réchauffage ballon - Vérifier que les robinets départ chauffage 31, départ réchauffage ballon 32 et retour chauffage 35 (fig. 14) sont bien ouverts ; - Ouvrir le robinet de remplissage de l’installation ; - Refermer le robinet lorsque l’aiguille du manomètre 27 (fig. 14) se situe à la pression déterminée en page 7 ; - Purger l'installation et la chaudière et rétablir la pression à 1,5 bar. Circuit gaz - Ouvrir le robinet d’arrivée de gaz 33 (fig. 14) ; - Purger le circuit gaz. - vérifier les étanchéités, sur toute la ligne gaz

La chaudière est livrée réglée pompe grande vitesse, by-pass ouvert 4 tours, TA coupe pompe, puissance maxi, fonctionnement modulant. Si l'installation le nécessite, il est possible d'effectuer des réglages particuliers (fig. 19).

DÉBIT DU CIRCUIT CHAUFFAGE

Le circulateur comporte 2 vitesses de fonctionnement, petite et grande vitesse : - GV, courbes fig. 15, (réglage d’usine). - PV, courbes fig. 16. Réglage du by-pass circuit chauffage La chaudière est équipée d'un by-pass réglable qui permet d'ajuster le débit du circuit chauffage en fonction des caractéristiques de l'installation. Agir sur la vis d (fig.14) de réglage du by-pass, visible sous la barrette hydraulique (dévisser pour ouvrir) afin d'adapter la hauteur manométrique disponible aux pertes de charge de l'installation, selon les courbes des diagrammes GV ou PV (fig. 15 ou 16). Repérage des courbes sur les diagrammes : - GVF : circulateur sur grande vitesse, by-pass fermé. - 2T, 4T : réglages intermédiaires en dévissant de 2 et 4 tours - GVO : circulateur sur grande vitesse, by-pass ouvert en grand. - PVF : circulateur sur petite vitesse, by-pass fermé. - PVO : circulateur sur petite vitesse, by-pass ouvert en grand. m CE

Débit mini. (robinets thermostatiques fermés)

Pour ces réglages, intervenir à l’arrière du boîtier électronique (en l'ayant fait pivoter pour l'abaisser). Faire basculer le porte notice E vers le bas (fig. 17), les réglages se trouvent derrière l’obturateur en caoutchouc B . Mettre la chaudière hors tension Réglages sur la carte (fig. 18) : - A1 permet le fonctionnement en mode coupe pompe - A2 permet le fonctionnement de la pompe en chauffage en petite ou grande vitesse - A3 permet de régler la Temporisation Anticycle Chauffage à 30 s ou 3 min TAC : durée pendant laquelle on interdit le redémarrage du brûleur pendant une phase de régulation chauffage. - A4 permet le fonctionnement en mode chauffage modulant ou en tout ou rien - B1 non actif - B2 non actif - B3 non actif - B4 non actif En réglage d’usine, tous les switchs sont positionnés sur OFF Nota : après une coupure secteur ou un reset de la carte, toutes les temporisations sont annulées pendant 3 minutes. - P1 : potentiomètre permettant de limiter la puissance chauffage (voir tableau page 9) ..............................est réglé sur P nominal - P2 : potentiomètre permettant d’ajuster la puissance maximale de la chaudière (voir tableau page 9) ......est réglé sur P nominal Le connecteur J12 représenté (fig. 12) muni d’un shunt, est prévu pour raccorder un programmateur optionnel (voir la notice correspondante s’il y a lieu). Les réglages effectués, replacer le bouchon en caoutchouc B et relever le boîtier électronique.

Coupe pompe Pompe en continu

Fonctionnement Modulant Fonctionnement TOR

Tempo Débistat Sanitaire Tempo Sanitaire 3 min

Tempo Sanitaire 30 s Célectic

Mise en service (suite) Réglage de la puissance gaz au brûleur Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution, pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l’installation. Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière. Centora 3-24 FF

Montage de l’habillage Montage de l'habillage Retirer le film protecteur de l'habillage : - présenter l’habillage (fig. 21) - engager les 2 encoches de coté sur les tenons T du châssis - vérifier que le centrage et l'aplomb sont corrects - visser les 4 vis A de fixation de l’habillage, situées en partie inférieure (fig. 20).

Changement de gaz En cas d’adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au remplacement des pièces livrées avec le kit de transformation.

Codes défauts - Informations En cas d’anomalie de fonctionnement de l’appareil, une ou plusieurs leds (rep 22) clignotent correspondant à un type de défaut qui sont listés dans le tableau ci-dessous. Codage sur Led

Mise en sécurité par surchauffe.

Mise en sécurité par défaut d’allumage.

Absence circulation d’eau.

Thermistance départ chauffage ouverte.

Thermistance départ chauffage court-circuitée.

Tentative de réallumage

Problème de câblage.

Absence de débit d’extraction.

Défaillance du dispositif de détection d’extraction.

Thermistance ballon court-circuitée.

Température ballon hors limite

Vanne distributrice bloquée en chauffage.

Défaut de communication avec la carte principale. = voyant éteint = voyant clignotant

Tableau de bord (fig. 22) 19 : Commutateur

Barrette robinetterie (fig. 23) = CHAUFFAGE SEUL = VEILLE 31 : robinet départ chauffage 32 : départ réchauffage ballon = ETE 20 : = HIVER réglage de la température eau chaude sanitaire 21 : réglage de la température chauffage 22 : indicateur de température chauffage 23 : voyant vert de mise sous tension 24 : voyant orange : brûleur en fonction 25 : voyant rouge de mise en sécurité 33 : robinet gaz 35 : robinet retour chauffage et ballon 37 : soupape de sécurité chauffage 26 : “RESET” bouton poussoir de réarmement 27 : manomètre du circuit chauffage.

STOP Fig. 23 - Vues de dessus et de face

Conduite Mise en route 1. Assurez-vous que le robinet d’ arrêt de gaz général de l’installation est ouvert et que votre chaudière est sous tension.

2. Vérifiez que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre «

» au minimum 1 bar avec 1,5 bar à froid maxi. Dans le cas contraire voir § 8.1.

3. Ouvrez l’arrivée du gaz, robinet gaz 33 (fig. 23), sur la position « ».

Votre chaudière est prête à fonctionner. Attention Lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier les premiers allumages. Voir “Incidents de fonctionnement” § 18. Pour obtenir de l’eau chaude Placez le commutateur 19 en position « » voyant vert 23 allumé ; le voyant orange 24 s’allume chaque fois que le brûleur entre en fonction pour le réchauffage du ballon sanitaire. Le bouton de réglage sanitaire 20 « » permet de limiter la température de l’eau chaude. Pour obtenir de l’eau chaude et du chauffage - Placez le commutateur 19 (fig. 22) en position « » voyant vert 23 allumé ; le voyant orange 24 (fig. 22) s’allume chaque fois que le brûleur entre en fonction. Le bouton de réglage du chauffage 21 « » (fig. 22) donne la possibilité d’ajuster la température de l’eau du circuit de chauffage en fonction des besoins saisonniers. Tournez le bouton 21: - vers «Maxi» par temps froid, - vers «Mini» par temps doux, L'indicateur 22 (fig. 22) affiche cette température. De plus si votre habitation est équipée d’un thermostat d’ambiance, réglez-le à la température intérieure désirée. Arrêt du chauffage - Placez le commutateur 19 en position “ ”. La chaudière réchauffe alors uniquement l’eau du ballon Mise en veille - Placez le commutateur 19 en position «O » le voyant vert 23 (fig. 22) reste allumé. La fonction hors gel de la chaudière reste active. Arrêt complet de la chaudière - Placez le commutateur 19 en position «O» - Coupez l’alimentation électrique de la chaudière. - Coupez l’arrivée du gaz en tournant le robinet 33 (fig. 23), sur la position «STOP» Remarque: Dans certains cas d’installation, il est possible qu’il se produise, après réchauffage de l’eau chaude, un léger réchauffement de la canalisation (et éventuellement d’un radiateur). Pour l’éviter, il suffit de fermer le robinet départ chauffage 31 (fig. 23). Ne pas oublier de le rouvrir en début de saison de chauffage, lorsque l’on replace le commutateur 19 (fig. 22) en position

Entretien L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur. Faites effectuer, une fois par an, une vérification, par un professionnel qualifié. Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux. La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.

Sécurité d’évacuation des produits de combustion Cette chaudière est équipée d’un système de détection du débit d’extraction des gaz brûlés qui autorise le fonctionnement du brûleur. En cas d’insuffisance prolongée du débit, la chaudière est mise en arrêt de sécurité, voyants (rep. 22) 40, 60 et 80 clignotants. Attention : ce dispositif de contrôle de l’évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d’origine peuvent être employées.

La garantie Votre chaudière est garantie. Le certificat de garantie vous précise les modalités: assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux & Maury. Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées. Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié «station technique Chaffoteaux & Maury».

• Système de dégommage pompe La chaudière sous tension (voyant 23 allumé), le circulateur fonctionne pendant 1 minute après tout arrêt supérieur à 23 heures quel que soit le fonctionnement de la chaudière, ceci pour éviter les gommages de pompe. Précautions en cas de gel Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus adaptées à votre situation.
• Circuit sanitaire La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé le compteur d’eau et le robinet d’eau froide de l'installation : - ouvrir un robinet d'eau chaude - actionner la vanne d’évacuation du groupe de sécurité. L’eau s’écoule par l’orifice de vidange.
• Circuit chauffage Prendre l'une des dispositions suivantes : - 1) vidanger le circuit de l'installation de chauffage - 2) protéger l’installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire. - 3) laisser tourner votre installation au ralenti en réglant le thermostat d’ambiance sur la position “hors-gel” (entre 5 et 10°C). - 4) laisser la chaudière sous tension, elle est munie d’un dispositif antigel qui met en route le circulateur, puis le brûleur.

Incidents de fonctionnement Incidents Causes Solutions La chaudière ne se met pas en marche Absence de gaz, Absence d’eau Absence d’électricité Faîtes les vérifications qui s’imposent (arrivée de gaz, présence d’eau, disjoncteurs, fusibles...) Présence d’air dans le circuit gaz Peut survenir après un arrêt prolongé. Recommencer les opérations de mise en service, voir § 8.1. Coupure par le thermostat d’ambiance Réglez le thermostat d’ambiance. Attendre quelques minutes. Appuyez sur le bouton de réarmement 26 (fig. 3) : le voyant rouge s’éteint, le cycle d’allumage recommence. En cas de persistance de mise en “sécurité”, faîtes intervenir un professionnel qualifié. Voyant rouge allumé ; mise en sécurité Bruits dans l’installation de chauffage Réchauffage des fonctionnement ETE radiateurs

Présence d’air ou pression insuffisante Purgez l’installation de chauffage ou rétablissez la pression, voir § 8.1. Phénomène de thermosiphon au départ du circuit chauffage En été, fermer le robinet départ chauffage 31 (fig. 7) , ne pas oublier de le rouvrir en début de saison. Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.

Caractéristiques techniques

Modèle Centora 3-24 FF Puissance chauffage ..................................................................................................... 7,75 à 24 kW Catégorie de performance selon RT 2000 ..................................................................... Référence Classe I II 2E+3+ Catégorie ........................................................................................................................ Type étanche à flux forcé. - C12 en sortie horizontale concentrique Ø 100/60 mm - C32 «xx» en sortie verticale concentrique Ø 125/80 mm - C42 3CE pour des conduits d’évacuation :

6,7 6,7 GAZ NAT BUT/PROP noir jaune

Diaphragme Diamètre/repérage.......................................................................................................... Ensemble électrovanne Repérage .................................................................................................................. Couleur du siège de clapet............................................................................................. Ces chaudières sont conçues pour fonctionner au gaz naturel ou au gaz GPL. En cas de changement de gaz, seul un professionnel qualifié est habilité à effectuer cette opération.

47 rue Aristide Briand 92532 LEVALLOIS PERRET Cedex Tél. Accueil Consommateur : 01 47 59 80 60 Tél. Assistance Technique Professionnels : 01 47 59 80 20 Fax Services Commerciaux : 01 47 59 80 01 Fax Services Techniques : 01 47 59 80 02 www.chaffoteaux-maury.fr 1307794b - 01/2003
