SC-HTE80EG - Barre de son PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Marque	Panasonic
Modèle	SC-HTE80EG
Dimensions (L x H x P)	460 mm x 60 mm x 280 mm
Poids	3,2 kg
Alimentation	CA 220 V à 240 V, 50 Hz
Consommation électrique	27 W
Consommation en veille	0,25 W (environ)
Puissance de sortie totale (RMS)	120 W (Dolby Digital)
Version Bluetooth	3.0
Portée Bluetooth	10 m (ligne de visée)
Profils Bluetooth pris en charge	A2DP
Entrées HDMI	1 entrée (BD/DVD), 1 sortie avec ARC
Entrée audio numérique	Optique (TV)
Entrée audio analogique	AUX (prise RCA)
Fonctions audio	Dolby Digital, DTS, Virtual Surround, Clear Mode Dialog
Connectivité	Bluetooth, NFC One-Touch, VIERA Link (HDAVI Control)
Composition des enceintes	2 enceintes large bande (3,8 cm x 9 cm), 2 woofers (8 cm)
Subwoofer	Intégré
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser d'alcool, diluant ou benzène.
Sécurité	Ne pas exposer à l'humidité. Débrancher en cas d'inutilisation prolongée. Utiliser uniquement les accessoires recommandés.
Pièces détachées et réparabilité	Faire appel à un technicien qualifié. Pas de pièces détachées fournies par le fabricant.
Informations générales	Charge maximale du dessus : 30 kg. Température de fonctionnement : 0°C à 40°C.

FOIRE AUX QUESTIONS - SC-HTE80EG PANASONIC

Comment connecter la barre de son à mon téléviseur ?

Utilisez un câble HDMI haute vitesse compatible ARC si votre téléviseur possède une borne HDMI (ARC). Branchez le câble entre la borne HDMI OUT (ARC) de la barre de son et la borne HDMI (ARC) du téléviseur. Si votre téléviseur n'est pas compatible ARC, utilisez un câble audio numérique optique entre la borne DIGITAL AUDIO IN (TV) de la barre et la sortie optique du téléviseur.

Comment appairer un appareil Bluetooth avec la barre de son ?

Appuyez sur [8] pour sélectionner la source BLUETOOTH. Si 'PAIRING' ne s'affiche pas, maintenez enfoncée la touche [✗] jusqu'à ce que 'PAIRING' apparaisse. Sur votre appareil Bluetooth (smartphone, tablette), recherchez les périphériques et sélectionnez 'SC-HTE80'. Si un code est demandé, saisissez '0000'. L'appairage est terminé une fois le nom du périphérique affiché.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la pile (CR2025) est correctement insérée avec le côté (+) vers le haut. Retirez le feuillet d'isolation si c'est la première utilisation. Si la portée diminue, remplacez la pile. Assurez-vous qu'aucun autre appareil Panasonic ne répond à la télécommande ; vous pouvez changer le code de télécommande en appuyant simultanément sur [MUTE] et [OK] pendant 4 secondes pour passer à 'REMOTE 2'.

Comment utiliser la fonction NFC One-Touch ?

Assurez-vous que votre périphérique Android est compatible NFC et que la fonction NFC est activée. Téléchargez et installez l'application gratuite 'Panasonic Music Streaming' depuis Google Play. Lancez l'application, puis touchez et maintenez votre périphérique sur la zone de contact NFC (marquée sur la barre) jusqu'à ce que la connexion Bluetooth soit établie. La lecture commence automatiquement.

Qu'est-ce que la fonction VIERA Link et comment l'activer ?

VIERA Link (HDAVI Control) permet de contrôler la barre de son avec la télécommande du téléviseur Panasonic. Pour l'activer, connectez la barre au téléviseur via HDMI, puis réglez 'VIERA LINK' sur 'ON' dans le menu de configuration de la barre. Sur le téléviseur, activez HDAVI Control et sélectionnez la barre de son comme enceinte par défaut.

Comment régler les effets sonores ?

Appuyez plusieurs fois sur [SOUND] pour sélectionner un effet (STANDARD, STADIUM, MUSIC, CINEMA, NEWS, STEREO). Utilisez [▲, ▼] pour choisir le réglage et validez avec [OK]. Vous pouvez aussi ajuster le niveau du subwoofer, le dialogue, les basses harmoniques (H.BASS) et activer le mode Clear Dialog (3D CLR DIALOG) pour une meilleure clarté vocale.

Que faire s'il n'y a pas de son ?

Vérifiez les connexions : câbles HDMI ou optique correctement branchés. Augmentez le volume de la barre de son. Sur le téléviseur, assurez-vous que la sortie audio est réglée sur 'Bitstream' ou 'PCM' selon votre connexion. Si vous utilisez HDMI ARC, vérifiez que la borne TV est bien étiquetée 'ARC'. Redémarrez la barre de son et le téléviseur.

Comment réinitialiser la barre de son ?

Allumez l'appareil. Sur l'appareil principal, maintenez enfoncée la touche [⏻/ı] pendant au moins 4 secondes jusqu'à ce que 'RESET' s'affiche. Tous les réglages reviennent aux valeurs d'usine. Le code de télécommande repasse à 'REMOTE 1'.

Puis-je poser mon téléviseur sur la barre de son ?

Oui, si votre téléviseur pèse moins de 30 kg et si les dimensions de son socle ne dépassent pas 460 mm (largeur) x 280 mm (profondeur). Veillez à ne pas faire dépasser le téléviseur et installez un dispositif anti-basculement. Déplacez le téléviseur en le soulevant pour éviter de rayer la surface.

Comment nettoyer la barre de son ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais d'alcool, de diluant pour peinture, de benzène ou de chiffon imprégné de produits chimiques sans lire les instructions. Avant d'utiliser un chiffon traité chimiquement, suivez les recommandations du fabricant.

MODE D'EMPLOI SC-HTE80EG PANASONIC

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Conservez ce manuel.

Effectuer les procédures avec la télécommande. Il est également possible d'utiliser les touches de l'appareil principal, si ce sont les mêmes.

Votre appareil et les illustrations peuvent se présenter différemment.

Précautions de sécurité

AVERTISSEMENT !

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas exposer cet appareil à la pluie, à l'humidité, à la chute de gouttes ou à des éclaboussures.
• Ne placer aucun récipient contenant un liquide, tel qu'un vase, sur l'appareil.
• N'utiliser que les accessoires recommandés.
• Ne pas retirer les couvercles.
• Ne pas réparer cet appareil soi-même. Pour toute intervention, faire appel à un technicien qualifié.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• S'assurer que la tension d'alimentation correspond à la tension imprimée sur cet appareil.
• Insérer complètement la fiche d'alimentation dans la prise de courant.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne pas manipuler la fiche avec les mains mouillées.
• Maintenir le corps de la fiche d'alimentation pour la débrancher.
• Ne pas utiliser une fiche d'alimentation ou une prise de courant endommagée.

- La fiche d'alimentation est ce qui permet de déconnecter l'appareil. Installer cet appareil de telle sorte que la fiche d'alimentation puisse être débranchée immédiatement de la prise de courant.

Pile

• Risque d'incendie, d'explosion et de brûlures. Ne pas recharger, démonter, chauffer à plus de 60°C ou incinérer.
• Garder la pile-bouton hors de portée des enfants. Ne jamais mettre la pile-bouton dans la bouche. Si elle est avalée, appeler un médecin.

ATTENTION!

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas installer ni placer l'appareil dans une bibliothèque, un placard encastré ni aucun autre espace réduit de façon à assurer une bonne ventilation.
• Ne pas obstruer les orifices de ventilation de l'appareil avec des journaux, des nappes, des rideaux ou des objets similaires.
• Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l'appareil.
• Cet appareil est destiné aux climats tempérés.
• Cet appareil peut être perturbé par les ondes radio des téléphones mobiles pendant l'utilisation. Si vous constatez de telles interférences, éloignez le téléphone mobile de l'appareil.
• Ne pas toucher le bas de l'appareil. Il peut être chaud quand vous l'utilisez pendant une période prolongée.

Pile

• L'utilisation d'une pile de rechange incorrecte peut entraîner des risques d'explosion. N'utiliser qu'une pile identique ou le type de pile recommandé par le fabricant.
• Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée.
• Ne pas chauffer ni exposer à une flamme.
• Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.
• Retirez la pile si vous n'utilisez pas la télécommande pendant une longue période de temps. Ranger dans un endroit frais et sombre.

Accessoires fournis

Vérifier que tous les accessoires fournis sont présents.

□ 1 Cordon d'alimentation secteur
□ 1 Télécommande (avec une pile) (N2QAYC000098)

Table des matières

Précautions de sécurité 2
Accessoires fournis.... 2
À propos de Bluetooth®.... 3
Licences 3
Présentation des commandes .... 4
Préparation de la télécommande ..... 5
Placement.... 5
Raccordements 6
Commandes de base.... 8
Connexion One-Touch (NFC) 8
Menu Son 8
Menu de configuration 9
Opérations associées au téléviseur (VIERA Link™ HDAVI Control™) 10
Guide de dépannage .....11
Entretien 12
Spécifications.... 13

À propos de Bluetooth®

Panasonic décline toute responsabilité en cas de compromission de données et/ou d'informations au cours d'une transmission sans fil.

Bande fréquence

- Ce système utilise la bande fréquence de 2,4 GHz.

Certification

• Ce système est conforme aux restrictions relatives aux fréquences et a été certifié relativement aux lois relatives aux fréquences. Ainsi, une autorisation de connexion sans fil est inutile.
• Les actions ci-dessous sont passibles d'une peine :
• Démontage ou modification de l'appareil principal.
• Suppression des indications de spécification.

Restrictions d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les périphériques équipés de la fonction Bluetooth® n'est pas garantie.
• Tous les périphériques doivent être conformes aux normes définies par Bluetooth SIG, Inc.
• Selon les spécifications et les réglages d'un périphérique, ce dernier peut ne pas réussir à se connecter ou certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctions de sécurité Bluetooth®. Mais en fonction de l'environnement de fonctionnement et/ou des réglages, cette sécurité peut être insuffisante. Transmettre les données sans fil à ce système avec précaution.
• Ce système ne peut pas transmettre de données vers un périphérique Bluetooth®.

Portée d'utilisation

• Utiliser ce périphérique à une portée maximale de 10 m.
• La portée peut décroître en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres appareils

• Ce système peut ne pas fonctionner correctement et des problèmes tels que du bruit et des sauts sonores peuvent survenir à cause des interférences des ondes radio si cet appareil est installé trop près d'autres dispositifs Bluetooth® ou de dispositifs utilisant la bande 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station d'émission ou autre se trouvant à proximité sont trop puissantes.

Utilisation prévue

• Ce système est pour une utilisation normale et générale uniquement.
• Ne pas utiliser ce système à proximité d'un appareil ou dans un environnement sensible aux perturbations radioélectriques (exemple : aéroports, hôpitaux, laboratoires, etc.).

Licences

Fabriqué sous licence de Dolby Laboratories.Dolby, Pro Logic et le symbole du double-D sont des marques de commerce de Dolby Laboratories.

Fabriqué sous licence sous les brevets américains n° : 5,956,674 ; 5,974,380 ; 6,487,535 ; et autres brevets américains et internationaux délivrés ou en instance. DTS, le symbole, et DTS et le symbole lorsqu'ils apparaissent ensemble, sont des marques déposées et les logos DTS Digital Surround et DTS sont des marques de commerce de DTS, Inc. Le logiciel est inclus avec le produit. © DTS, Inc. Tous droits réservés.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

HDAVI ControlTM est une marque de commerce de Panasonic Corporation.

Le nom et les logos de la marque Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est sous licence. Les autres marques de commerce et appellations commerciales sont celles de leurs propriétaires respectifs.

Google Play et Android sont des marques de commerce ou des marques déposées de Google Inc.

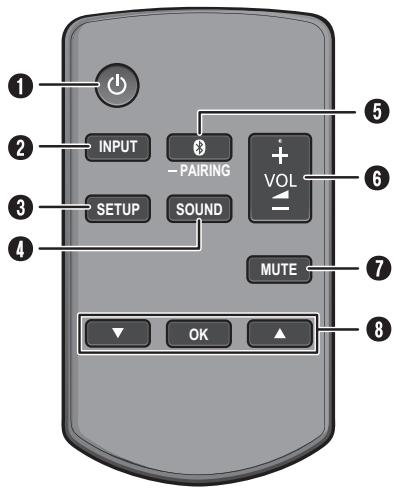

Présentation des commandes

1 Interrupteur de veille/marche [☐], [☐/☐] Appuyer sur cet interrupteur pour faire basculer l'appareil du mode de marche au mode de veille, et vice versa. En mode de veille, l'appareil continue de consommer une petite quantité de courant.
② Sélectionner la source d'entrée

$$ \boxed {\begin{array}{c}\rightarrow \mathrm{TV} \longrightarrow \mathrm{BD/DVD} \longrightarrow \mathrm{AUX} \longrightarrow \mathrm{BLUETOOTH}\\hline\end{array}} $$

③ Voir le menu de configuration
4 Voir le menu son
5 Sélectionner le mode Bluetooth® Démarrer le mode d'appairage Bluetooth®
6 Ajuster le volume de l'appareil
⑦ Couper le son de l'appareil

Pour annuler, ré-appuyez sur la touche. « MUTE » est également annulé lorsque vous ajustez le volume ou lorsque vous éteignez l'appareil.

8 Sélectionner et confirmer l'option

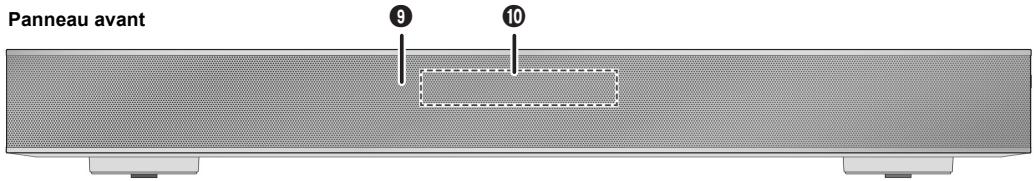

9 Capteur de la télécommande Distance : Dans le rayon de 7 m environ
Angle : Environ 20° de haut en bas, 30° à gauche et à droite
10 Afficheur
11 Zone de contact NFC
12 Borne AC IN
13 Borne HDMI IN (BD/DVD)
14 Borne HDMI OUT (compatible ARC)
15 Borne DIGITAL AUDIO IN (TV)
16 Port USB (service technique uniquement)
17 Borne AUX IN

Vue latérale

Préparation de la télécommande

■ Avant utilisation

Avant d'utiliser la télécommande pour la première fois, retirer le feuillet d'isolation.

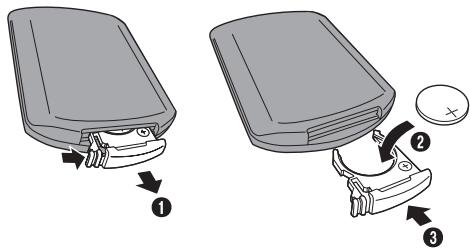

■ Remplacement de la pile

Remplacer la pile de la télécommande lorsque cette dernière ne fonctionne plus ou lorsque la plage de fonctionnement diminue. Remplacer par une pile neuve (pile au lithium CR2025) uniquement.

1 Tout en appuyant sur la butée, ouvrir le couvercle du logement de pile.
2 Insérer une nouvelle pile avec la face (+) orientée vers le haut.
3 Refermer complètement le logement de pile.

ATTENTION!

Garder la pile-bouton hors de portée des enfants qui pourraient l'avaler.

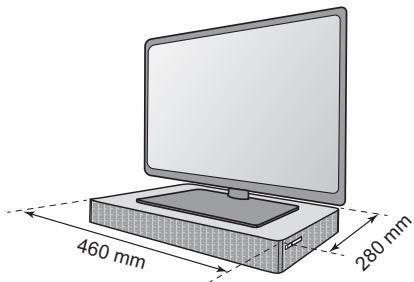

Placement

Si le téléviseur pèse moins de 30 kg et que les dimensions de son socle sont au maximum de 460 mm (largeur) par 280 mm (profondeur), le téléviseur peut être posé sur l'appareil.

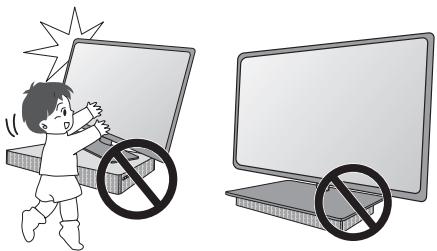

ATTENTION!

- Ne pas faire dépasser le téléviseur de la surface de l'appareil. Faire attention à ne pas renverser le téléviseur, car cela pourrait occasionner des blessures.

• Installer le dispositif anti-basculement du téléviseur. Pour plus d'informations sur l'installation, se référer aux instructions de fonctionnement du téléviseur. Si le téléviseur n'est pas fourni avec un dispositif anti-basculement, consulter le revendeur.
• Déplacer le téléviseur sur la surface de l'appareil peut occasionner des rayures sur la surface. S'il doit être déplacé, soulever le téléviseur.

Sinon, poser l'appareil sur le côté du téléviseur (à droite) ou dans un meuble.

• Ne pas installer l'appareil dans un meuble en métal.
• Si des couleurs anormales apparaissent sur le téléviseur, l'éteindre pendant 30 minutes. Si la démagnétisation du téléviseur ne corrige pas le problème, augmenter la distance entre cet appareil et le téléviseur.
• Éloigner les objets magnétiques. Les cartes magnétiques, les montres etc. peuvent être endommagées si elles sont posées trop près de l'appareil.

Raccordements

Éteindre tous les équipements avant le raccordement. Les composants et les câbles sont vendus séparément. Brancher le cordon d'alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.

Connexion du téléviseur

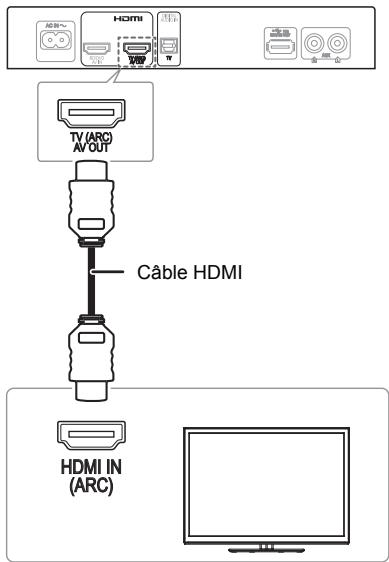

■ Connecter un téléviseur compatible ARC

Connector la borne compatible ARC du téléviseur à un câble HDMI haute vitesse compatible ARC.

ARC (Canal de retour audio)

L'ARC est une fonction HDMI qui vous permet de profiter du son et des images du téléviseur avec un seul câble HDMI.

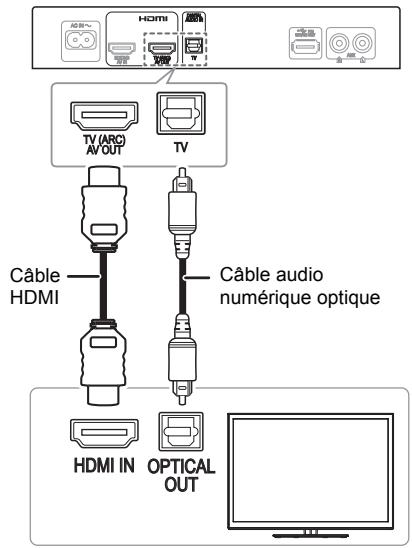

■ Connecter un téléviseur non compatible ARC

Remarque :

La connexion HDMI prend en charge la fonction VIERA Link « HDAVI Control » si le téléviseur est un Panasonic (→ « Opérations associées au téléviseur (VIERA Link™ HDAVI Control™) »).

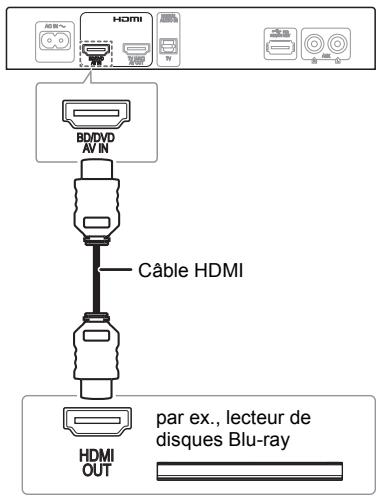

Connexion d'un périphérique compatible HDMI

Vous pouvez connecter un lecteur de disques Blu-ray, un lecteur de DVD, etc, et écouter de l'audio grâce à cet appareil.

Envoi de signal en veille HDMI

En mode veille, le signal audio et/ou vidéo du périphérique connecté peut être envoyé au téléviseur connecté. Aucun son n'est émis par cet appareil.

Compatibilité 3D

L'appareil peut envoyer le signal vidéo 3D d'un lecteur de disques Blu-ray compatible 3D vers un téléviseur 3D FULL HD.

Remarque :

Se référer aux instructions de fonctionnement du périphérique pour en savoir plus sur les réglage de sortie des signaux vidéo et audio.

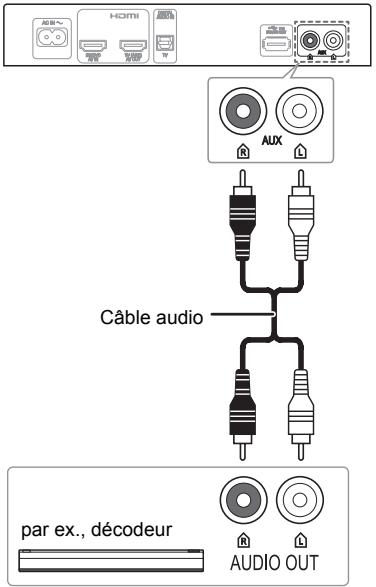

Connexion d'un autre équipement (AUX)

Vous pouvez connecter un autres équipement tel qu'un lecteur de Blu-ray, un lecteur de DVD, une console de jeux, un décodeur, etc. et écouter de l'audio via cet appareil.

Raccordement du cordon d'alimentation secteur

Ne pas utiliser le cordon d'alimentation secteur d'un autre appareil.

Économie d'énergie

L'appareil consomme une petite quantité d'électricité (→ « Spécifications ») quand il est en mode veille. Débrancher l'alimentation si vous n'utilisez pas l'appareil.

Connexion Bluetooth®

Vous pouvez connecter et lire un périphérique audio sans fil via Bluetooth®.

Préparation

Activer la fonction Bluetooth® du périphérique et rapprocher le périphérique du système.

■ Appairage d'un périphérique

1 Appuyer sur [8] pour sélectionner « BLUETOOTH ». Si « PAIRING » s'affiche, passer à l'étape 3.

2 Appuyer et maintenir la touche [✗] enfoncée jusqu'à ce que « PAIRING » s'affiche.

3 Sélectionner « SC-HTE80 » dans le menu Bluetooth® du périphérique.

Si le système demande un code d'accès, saisir « 0000 ».
Le périphérique se connecte automatiquement à ce système une fois l'appairage terminé.
Le nom du périphérique connecté s'affiche.

Remarque :

• Un périphérique doit être appairé pour la connexion.
• Vous pouvez appairer jusqu'à 8 périphériques avec ce système.
  Si un 9ème périphérique est appairé, le périphérique resté le plus longtemps inutilisé est remplacé.

■ Connexion d'un périphérique appairé

Préparation

Si cet appareil est connecté à un périphérique Bluetooth®, le déconnecter (→ voir ci-dessous).

1 Appuyer sur [®] pour entrer en mode Bluetooth®.
« BLUETOOTH READY » s'affiche.

2 Sélectionner « SC-HTE80 » dans le menu Bluetooth® du périphérique.

Le nom du périphérique connecté s'affiche.

Déconnexion d'un périphérique

Appuyer et maintenir la touche [®] enfoncée jusqu'à ce que « BLUETOOTH READY » s'affiche.

Remarque :

• Cet appareil ne peut se connecter qu'à un seul périphérique à la fois.
• Si la source « BLUETOOTH » est sélectionnée, cet appareil essaie automatiquement de se connecter au dernier périphérique connecté.
• Le périphérique Bluetooth® se déconnecte si vous sélectionnez une autre source.

Commandes de base

Préparation

Allumer le téléviseur et/ou le périphérique connecté.

1 Appuyer sur [⏻/ı] pour allumer l'appareil.
2 Appuyer à plusieurs reprises sur [INPUT] pour sélectionner la source.

3 Appuyer sur [+VOL-] pour ajuster le volume de l'appareil.

Plage de volume : 0 à 100

Si la source sélectionnée est « BLUETOOTH »

Sélectionner cet appareil en tant qu'enceinte de sortie depuis le menu du périphérique Bluetooth® connecté.

Si la source sélectionnée est « BD/DVD »

Sur le téléviseur, sélectionner l'entrée correspondante du téléviseur connecté à cet appareil.

Connexion One-Touch (NFC)

Pour les périphériques Android™ compatibles NFC uniquement

Dès que mettez un périphérique Bluetooth® compatible NFC (Near Field Communication) en contact avec la zone NFC de cet appareil, ce dernier s'allume, s'appaire et se connecte automatiquement au périphérique Bluetooth®.

À propos de NFC

Le NFC (Near Field Communication) est une technologie sans fil de courte portée qui permet la communication entre les périphériques NFC par un simple contact.

Préparation

• Télécharger et installer l'application gratuite « Panasonic Music Streaming » d'Android™ depuis Google Play™.
• Activer le « NFC » sur votre périphérique.

1 Lancer l'application « Panasonic Music Streaming ».

L'écran de l'application s'affiche.

2 Toucher et maintenir votre périphérique sur la zone de contact NFC de cet appareil jusqu'à ce que la connexion Bluetooth® soit établie.

Une fenêtre pop-up s'affiche sur le périphérique une fois la connexion établie.

Le nom du périphérique connecté s'affiche.

3 Lancer la lecture sur votre périphérique Bluetooth®.

Connexion d'un autre périphérique

Si un périphérique Bluetooth® est déjà connecté, vous pouvez en connecter un autre en le mettant en contact avec la zone NFC de cet appareil. Le périphérique précédent est automatiquement déconnecté.

Menu Son

1 Appuyer à plusieurs reprises sur [SOUND] pour sélectionner l'effet sonore.

2 Appuyer à plusieurs reprises sur [▲, ▼] pour sélectionner le réglage souhaité et appuyer sur [OK].

SOUND MODE

Les divers modes sonores sont renforcés par un effet Dolby® Virtual Speaker et 3D Surround pour produire un effet sonore similaire au 5.1 canaux.Pour annuler l'effet Dolby Virtual Speaker et 3D Surround, sélectionner « STEREO ».STANDARD: Particulièrement adapté au théâtre et aux spectacles.STADIUM: Produit un son réaliste pour les émissions sportives en direct.MUSIC: Renforce le son des instruments de musiques et des chansons.CINEMA: Produit un son en trois dimensions unique pour les films.NEWS: Améliore la voix des journalistes et commentateurs sportifs.STEREO: Lit n'importe quelle source de son en stéréo.

SUBWOOFER	LEVEL 1
	LEVEL 2
	LEVEL 3
	LEVEL 4

DIALOG

Ajuster le niveau de dialogue.

LEVEL 1

LEVEL 2

LEVEL 3

LEVEL 4

« DIALOG » ne s'affiche pas lorsque « 3D CLR DIALOG » est réglé sur « OFF ».

H.BASS	Améliorer l'effet des graves harmoniques.ONOFF
3D CLRDIALOG	La fonction 3D Clear Mode Dialog crée un champ sonore similaire au son provenant d'un écran de téléviseur et rend les dialogues plus clairs.ON: Effet 3D Surround, Clear Mode Dialog et Dolby Virtual SpeakerOFF: Effet Dolby Virtual SpeakerLe réglage est remis sur « ON » à chaque fois que vous allumez l'appareil.
DUAL AUDIO	Définit le mode de canal audio préféré lorsque deux modes audio sont reçus par l'unité.M1: PrincipalM2: SecondaireM1 + M2: Principal + secondaireCet effet ne fonctionne que si la sortie audio du téléviseur ou du lecteur est réglée sur « Bitstream » et si « Dolby Dual Mono » est disponible dans la source sonore.
AGC	Le contrôle automatique du gain évite les sons soudainement forts en réduisant automatiquement le niveau sonore lorsque l'entrée est trop puissante.ONOFF
LOW VOLMODE	Améliore les dialogues en cas de volume faible.ONOFFSélectionner « OFF » pour annuler cet effet si les dialogues ne semblent pas naturels en cas de volume faible.

Remarque :
Le réglage par défaut est souligné. Les réglages modifiés seront conservés jusqu'à une prochaine modification, sauf indication contraire.

Format audio

Vous pouvez visualiser le format audio en cours.

Appuyer et maintenir la touche [SOUND] enfoncée pendant au moins 4 secondes.

DOLBY DIGITAL	Le Dolby Digital est la source audio.
DTS	Le DTS est la source audio.
PCM MULTI	La modulation linéaire par impulsions codées est la source audio.
PCM	La modulation 2 canaux par impulsions codées est la source audio.
ANALOG	L'analogique est la source audio.
SBC	Le codage en sous-bande est la source audio.(mode Bluetooth® uniquement)

Menu de configuration

1 Appuyer à plusieurs reprises sur [SETUP] pour sélectionner l'élément à configurer.

2 Appuyer à plusieurs reprises sur [▲, ▼] pour sélectionner le réglage souhaité et appuyer sur [OK].

DIMMER	Atténue l'afficheur au bout de 5 secondes d'inactivité.ONOFF
AUTO POWER DOWN	Cet appareil s'éteint automatiquement en l'absence d'entrée audio et si vous ne l'utilisez pas depuis 2 heures.ONOFF

VOLLIMITATION	Règle la limite de volume à 50 lorsque vous allumez l’appareil même si le volume été réglé au-dessus de 50 avant d’avoir été éteint.ONOFF
BLUETOOTH STANDBY	Cette fonction vous permet de connecter un périphérique appairé Bluetooth® lorsque le système est en mode veille.ONQECCe système s’allume automatiquement lorsque vous connecter un périphérique Bluetooth® appairé.
LINK MODE	Changer le mode de liaison de la connexion Bluetooth® pour l’adapter au type de connexion.Veiller à déconnecter le périphérique en cours de connexion(« BLUETOOTH READY » s’affiche).MODE 1 : Accent sur la connectivité.MODE 2 : Accent sur la qualité sonore.
VIERA LINK	Activer la fonction VIERA Link.ONOFFSélectionner « OFF » si votre périphérique HDAVI Control ne fonctionne pas correctement avec ce système. L’ARC est désactivé.Raccorder un câble audio numérique optique.Éteindre tous les périphériques connectés et les rallumer après avoir changé le réglage.

Remarque :
Le réglage par défaut est souligné. Les réglages modifiés seront conservés jusqu'à une prochaine modification, sauf indication contraire.

Opérations associées au téléviseur (VIERA Link™ HDAVI Control™)

Qu'est ce que VIERA Link « HDAVI Control » ?

VIERA Link « HDAVI Control » est une fonction pratique permettant d'associer les opérations de ce système à un téléviseur Panasonic (VIERA) via « HDAVI Control ».

Vous pouvez utiliser cette fonction en connectant l'équipement avec un câble HDMI. Voir les instructions de fonctionnement de l'équipement connecté pour plus de détails.

Préparation

① Confirmer que la connexion HDMI a bien été faite.
② Activer la fonction « HDAVI Control » sur votre équipement connecté (téléviseur, par ex.).
③ Pour un fonctionnement optimal de la fonction « HDAVI Control », modifier les réglages suivants sur le téléviseur connecté*1.
- Choisir ce système dans les paramètres d'enceintes par défaut. ^*2
- Choisir ce système dans les paramètres de sélection d'enceintes.
④ Allumer tous les équipements compatibles « HDAVI Control » et sélectionner l'entrée du téléviseur pour ce système pour que la fonction « HDAVI Control » fonctionne correctement.
⑤ Si un appareil est raccordé à la borne HDMI IN, démarrer la lecture pour vérifier que l'image s'affiche correctement sur le téléviseur.

En cas de modification de la connexion ou des réglages, répéter cette procédure.

*1 La disponibilité et la fonction des paramètres peuvent varier en fonction du téléviseur. Se référer aux instructions de fonctionnement du téléviseur pour plus de détails.
*2 Si le téléviseur propose un réglage d'enceintes par défaut dans les rubriques de paramètres VIERA Link, ce système sera automatiquement sélectionné s'il a été choisi comme sélection d'enceintes par défaut.

Remarque :

• VIERA Link « HDAVI Control », basée sur les fonctions de commandes fournies par HDMI, une norme industrielle connue sous le nom de HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons développée et ajoutée. Ainsi, son fonctionnement avec des équipements d'autres fabricants prenant en charge le HDMI CEC ne peut pas être garantie.
• Cet appareil prend en charge la fonction « HDAVI Control 5 ». « HDAVI Control 5 » est la norme pour le matériel compatible HDAVI Control de Panasonic. Cette norme est compatible avec les équipements HDAVI classiques de Panasonic.
• Se référer aux manuels individuels des équipements d'autres fabricants prenant en charge la fonction VIERA Link.

Ce que vous pouvez faire avec VIERA Link™ HDAVI Control™

Pour vérifier que le son est émis par ce système, allumer l'appareil principal avec la télécommande du téléviseur et sélectionner le home cinéma dans le menu enceintes du menu VIERA Link.

La disponibilité et la fonction des paramètres peuvent varier en fonction du téléviseur. Se référer aux instructions de fonctionnement du téléviseur pour plus de détails.

■ Contrôle des enceintes

Vous pouvez choisir soit la sortie audio à partir de ce système soit à partir des enceintes du téléviseur via les réglages du menu Téléviseur.

Home cinéma

Ce système est actif.

• Si l'appareil principal est en mode de veille, choisir ce système à la place des enceintes du téléviseur dans le menu VIERA Link allumera automatiquement l'appareil principal.
• Vous pouvez contrôler le réglage du volume de ce système à l'aide de la touche de volume ou de silence de la télécommande du téléviseur.
• Si vous éteignez l'appareil principal, les enceintes du téléviseur seront automatiquement activées.

- Le son sera automatiquement émis par ce système si le téléviseur est compatible VIERA Link « HDAVI Control 4 » ou ultérieur.

Téléviseur

Les enceintes du téléviseur sont actives.

- Le volume de ce système est réglé au minimum.

■ Commutation de l'entrée automatique

Lorsque les opérations suivantes sont effectuées, la source correspondante est automatiquement sélectionnée par l'appareil principal.

• Si la lecture démarre sur un appareil connecté en HDMI.*3
• En cas de modification de l'entrée téléviseur ou de la chaîne de télévision.
  *3 Si la sortie d'enceintes du téléviseur est réglée sur ce système, le téléviseur et l'appareil principal s'allument automatiquement (liaison de marche).

■ Liaison d'arrêt

Lorsque le téléviseur est éteint, l'appareil principal s'éteint également automatiquement. (Cette fonction ne marche pas lorsqu'un périphérique Bluetooth® est la source.)

■ Fonction lip-sync automatique

(Pour commande HDAVI Control 3 ou ultérieure)

Un décalage entre l'audio et la vidéo est automatiquement ajusté par l'ajout d'un retard à la sortie audio, vous permettant de profiter d'un son fluide pour l'image.

Remarque :

Les informations de décalage sont automatiquement définies si le téléviseur est compatible VIERA Link « HDAVI Control 3 » ou ultérieur et si VIERA Link est activé.

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions indiquées ne résolvent pas le problème, demander les instructions au revendeur.

■ Problèmes courants

Pas de son.

• Vérifier les raccordements.
- Si les raccordements sont correctes, changer les câbles.
- Augmenter le volume du système.
- Vérifier les réglages de sortie audio du périphérique connecté.
- Éteindre le périphérique connecté et le rallumer.
- Éteindre l'appareil, le débrancher le câble HDMI et le rebrancher, puis rallumer l'appareil.
- Si l'appareil est raccordé au téléviseur avec un câble HDMI seulement, vérifier que la borne HDMI du téléviseur est étiquetée « HDMI (ARC) ». Si ce n'est pas le cas, raccorder un câble audio numérique optique.
- Si l'appareil est connecté à un téléviseur Panasonic, essayer sur cet appareil en utilisant la télécommande du téléviseur.

Aucune opération ne peut être faite avec la télécommande.

• Avant d'utiliser la télécommande pour la première fois, retirer le feuillet d'isolation.
  • Vérifier que la pile est bien installée.
• La pile est faible. La remplacer par une pile neuve.
• Définir à nouveau le code de la télécommande après avoir remplacé la pile.

L'appareil passe automatiquement en mode veille.

• Vous devez activer la fonction « AUTO POWER DOWN ». Cet appareil s'éteint automatiquement en l'absence d'entrée audio et si vous ne l'utilisez pas depuis 2 heures.
• Vous avez changé le contrôle d'enceinte sur le enceintes du téléviseur. Il s'agit d'une fonction de VIERA Link (HDAVI Control 4 ou ultérieur). Se référer aux instructions de fonctionnement du téléviseur pour plus de détails sur sa fonction d'économie d'énergie.

HDMI

Cet appareil ne fonctionne pas correctement.

• Vérifier les raccordements HDMI.
- Éteindre l'appareil, débrancher le cordon d'alimentation secteur, débrancher le câble HDMI et le rebrancher.

Les opérations associées à VIERA Link ne fonctionne plus correctement.

• Vérifier les paramètres VIERA Link des périphériques connectés.
• Vérifier les paramètres « VIERA LINK » de cet appareil (→ « Menu de configuration »).
• Si vous avez changé les raccordements HDMI, il y a une panne d'électricité ou vous avez débranché et rebranché le cordon d'alimentation secteur.
• Allumer tous les périphériques raccordés au téléviseur par câble HDMI et allumer le téléviseur.
• Désactiver les paramètres VIERA Link du téléviseur et les réactiver. Pour en savoir plus, se référer aux instructions de fonctionnement du téléviseur.
• Alors que l'appareil et le téléviseur sont raccordés par un câble HDMI, allumer le téléviseur, débrancher le cordon d'alimentation secteur de cet appareil et le rebrancher.

Les quelques premières secondes de son ne s'entendent pas si un raccordement HDMI est utilisé.

• Cela peut se produire au cours de la lecture d'un chapitre de DVD vidéo. Changer le réglage de sortie audio numérique du périphérique connecté en remplaçant « Bitstream » par « PCM ».

Si un périphérique compatible HDMI de marque différente est utilisé, l'appareil a une réaction intempestive.

- Les commandes HDAVI Control peuvent utiliser un signal différent en fonction du périphérique. Dans ce cas, régler « VIERA LINK » sur « OFF » (→ « Menu de configuration »).

Bluetooth®

L'appairage ne peut pas avoir lieu.

• Vérifier l'état du périphérique Bluetooth®.
- Le périphérique se trouve hors de la portée de communication de 10 m. Rapprocher le périphérique du système.

Le périphérique ne peut pas être connecté.

• L'appairage du périphérique n'a pas réussi. Refaites l'appairage.
• L'appairage du périphérique a été remplacé. Refaites l'appairage.
• Cet appareil est peut-être connecté à un périphérique différent. Déconnecter l'autre périphérique et essayer de l'appairer à nouveau.

Le périphérique est connecté, mais aucun son n'est émis à travers le système.

- Pour certaines périphériques Bluetooth® intégrés, vous devez régler manuellement la sortie audio sur « SC-HTE80 ». Lire les instructions de fonctionnement du périphérique pour des détails.

Le son depuis le périphérique est interrompu.

• Le périphérique se trouve hors de la portée de communication de 10 m. Rapprocher le périphérique du système.
• Retirer tout obstacle entre le système et le périphérique.
• D'autres périphériques utilisant la bande de fréquence 2,4 GHz (routeur sans fil, micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprocher le périphérique de l'appareil et l'éloigner des autres périphériques.
• Sélectionner « MODE 1 » pour une communication stable.

La connexion One-Touch (NFC) ne fonctionne pas.

- Vérifier que la fonction NFC est activée sur le périphérique compatible NFC. Remettre le périphérique en contact avec la zone NFC de cet appareil.

■ L'appareil principal affiche

« F61 »

• Il y a un problème avec l'amplificateur de l'appareil.
• Débrancher le cordon d'alimentation secteur et consulter le vendeur.

« F70 HDMI »

• Vérifier le raccordement HDMI.
- Mettre le système hors tension et le rallumer ensuite.
• Débrancher le câble HDMI.

« F76 »

• Il y a un problème d'alimentation électrique.
• Débrancher le cordon d'alimentation secteur et consulter le vendeur.

Réinitialisation de la mémoire système

Dans les situations suivantes, réinitialiser la mémoire :

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

1 Allumer cet appareil.
2 Appuyer et maintenir la touche [⏻/ʌ] de l'appareil principal enfoncée pendant au moins 4 secondes.
3 Relâcher [⏻/ı].

« RESET » s'affiche.

Les valeurs par défaut définies en usine de tous les réglages sont alors rétablies.

Remarque :

Le code de télécommande sera de nouveau « REMOTE 1 » après réinitialisation de la mémoire, référez-vous à « Code de la télécommande » pour savoir comment passer à « REMOTE 2 ».

Code de la télécommande

Lorsque d'autres appareils Panasonic répondent à la télécommande de cet appareil, changer le code de télécommande de cet appareil.

Préparation

• Éteindre tous les autres produits Panasonic.
• Allumer cet appareil.

■ Pour définir le code pour « REMOTE 2 »

Appuyer et maintenir les touches [MUTE] et [OK] enfoncées pendant au moins 4 secondes.

« REMOTE 2 » s'affiche.

■ Pour définir le code pour « REMOTE 1 »

Appuyer et maintenir les touches [MUTE] et [▼] enfoncées pendant au moins 4 secondes.

« REMOTE 1 » s'affiche.

Entretien

Pour nettoyer l'appareil, l'essuyer avec un chiffon doux et sec.

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imprégné d'un produit chimique, lire attentivement les instructions qui accompagnent le chiffon.

C€0682

Déclaration de conformité (DoC)

Par la présente, « Panasonic Corporation » déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la Directive 1999/5/CE.

Les clients peuvent télécharger une copie de la DoC originale de nos appareils R&TTE depuis notre serveur DoC :

http://www.doc.panasonic.de

Contactez le représentant autorisé : Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Allemagne

Cet appareil est conçu pour les consommateurs en général. (Catégorie 3)

Section amplificateur

Puissance de sortie RMS : Mode Dolby Digital

Canal avant	30 W par canal (6 Ω), 1 kHz,distorsion harmonique totale 10%
Canal du subwoofer	60 W par canal (3 Ω), 100 Hz,distorsion harmonique totale 10%
Puissance total du mode RMS Dolby Digital
	120 W

Section bornes

HDAVI Control	Cet appareil prend en charge la fonction « HDAVI Control 5 »
Entrée HDMI AV
Connecteur d'entrée	Type A (19 broches)
Sortie HDMI AV
Connecteur de sortie	Type A (19 broches)
Entrée audio numérique
Entrée numérique optique	Borne optique
Fréquence d'échantillonnage
	32 kHz, 44,1 kHz, 48 kHz
	88,2 kHz, 96 kHz (LPCM seulement)
Format audio
	Dolby Digital, DTS Digital Surround, LPCM
Entrée audio analogique
Entrée audio	Prise à broches (1 système)
Port USB	Service technique uniquement

Section Bluetooth®

Spécifications système Bluetooth®	Version 3.0
Classification des appareils sans fil	Classe 2
Profils pris en charge	A2DP
Fréquence de fonctionnement
	2402 MHz à 2480 MHz
Distance de fonctionnement
	Ligne visuelle de 10 m

Section enceintes
Enceinte avant (intégrée)

Type	1 voie, 1 enceinte (bass-reflex)
Enceinte(s)
Plage complète	Type cône 3,8 cm x 9 cm x 2
abwoofer (intégrée)
Type	1 voie, 2 enceinte (bass-reflex)
Enceinte(s)
Woofer	À cône de 8 cm x 2

Données générales

Alimentation	CA 220 V à 240 V, 50 Hz
Consommation	27 W
Dimensions (L x H x P)	460 mm x 60 mm x 280 mm
Poids	3,2 kg
Poids de chargement maximum	30 kg
Plage de température de fonctionnement
	0°C à +40°C
Plage d’humidité de fonctionnement
20% à 80% HR (sans condensation)

Consommation en mode de veille

(Avec « BLUETOOTH STANDBY » réglée sur « OFF »)

0,25 W (environ)

Remarque :

• Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesurée au moyen d'un analyseur de spectre numérique.

Mise au rebut des piles et des appareils électriques usagés

Uniquement pour l'Union Européenne et les pays dotés de systèmes de recyclage

Apposés sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ces pictogrammes indiquent que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant correctement, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès de votre mairie.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (symbole du bas) :

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
