MODE D'EMPLOI CZ-RTC2 PANASONIC
Conserver ce mode d'emploi!
1. Mesures de sécurité importantes
Lire attentivement ces “Conseils de sécurité” avant d’utiliser le système. Après la lecture de ce mode d’emploi, le conserver à portée de la main.
Avertissement
Précautions relatives à l'installation
- Ne pas installer soi-même.
L'installation doit toujours être exécutée par le revendeur ou un agent de service spécialisé. Une électrocution ou un incendie peut survenir si une personne inexpérimentée exécute incorrectement les procédures d'installation ou de câblage.
- Utiliser uniquement les climatiseurs spécifiés. Toujours utiliser les climatiseurs spécifiés par le concessionnaire.
Précautions concernant le fonctionnement
- Ne pas toucher les interrupteurs avec les mains mouillées.
Une électrocution et des dégâts au système pourraient en résulter.
- Protéger la télécommande contre l'eau.
Le système pourraient être endommagé.
- Arrêter le système et mettre hors tension en cas d'odeur inhabituelle ou d'autre anomalie.
Poursuivre le fonctionnement quand le système est hors service peut provoquer une électrocution, un incendie et des dégâts au système. Contacter le revendeur.
Précautions pour le déplacement et la réparation
- Ne pas réparer.
Ne jamais réparer le système soi-même.
- Contacter son revendeur avant de déplacer le système.
Contacter le revendeur ou un agent de service professionnel pour le déplacement et la réinstallation du système.
Une électrocution et des dégâts au système pourraient survenir si une personne inexpérimentée exécute les procédures d'installation incorrectement.
Section de fonctionnement (voir la page I)
1. Touche ⏻ (Marche/Arrêt)
Appuyer sur cette touche pour mettre l'appareil en marche, appuyer à nouveau pour l'arrêter.
2. Témoin de fonctionnement
Le témoin est allumé pendant le fonctionnement du climatiseur.
Il clignote quand une erreur survient ou quand un dispositif de protection est activé.
3. Touche (sélection de mode)
Appuyer sur cette touche pour sélectionner le mode de fonctionnement. (AUTO Ⓐ/HEAT
DRY COOL FAN
4. Touches de réglage de température
Change le réglage de température.
5. Touche (vitesse)
Change la vitesse de ventilation.
6. Touche (basculage/sens de diffusion de l'air) \*1
Cette touche sert à régler le basculage automatique ou le sens de diffusion de l'air à un angle spécifique.
7. Touche UNIT (sélection d'appareil)
Quand plus d'un appareil intérieur est opéré par une télécommande, cette touche sert à sélectionner un appareil lors de l'ajustement du sens de diffusion de l'air.
8. Touches de réglage du temporisateur
(■ Fonction de programmation hebdomadaire)
9. Touche (réinitialisation)
Cette touche sert à réinitialiser l'indication de filtre. Quand ☐ est affiché, appuyer sur cette touche après le nettoyage du filtre.
10. Touche (ventilation)
Utiliser cette touche à l'installation d'un ventilateur disponible dans le commerce. La pression de cette touche met le ventilateur sous et hors tension. A la mise hors tension du climatiseur, le ventilateur sera également mis hors tension.
(Pendant le fonctionnement du ventilateur, s'affiche.)
*Si ⨁ s'affiche à l'écran LCD de la télécommande à la pression de la touche de ventilation, aucun ventilateur n'est installé.
Ne pas utiliser cette touche.

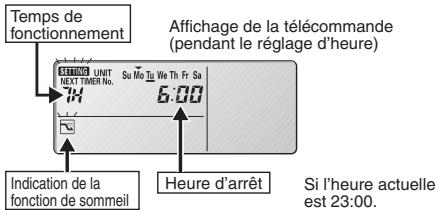

12. Touche (sommeil)
(II Fonction de sommeil)
13. Détecteur de la télécommande
Normalement, le capteur de température de l'appareil intérieur sert à détecter la température. Mais il est aussi possible de détecter la température autour de la télécommande.
\*1 Ne pas déplacer de la main le volet (plaque d'ajustement du flux d'air vertical).
- Le volet est automatiquement dirigé vers le bas quand l'appareil est arrêté.
- Le volet est dirigé vers le haut pendant l'attente HEAT. Le volet commence à osciller après l'annulation de l'attente HEAT, bien que l'indication de volet AUTO apparaisse sur la télécommande pendant l'attente HEAT.
Section d'affichage (Voir la page II)
1. Indication SETTING (réglage)
Apparaît au réglage du programme du temporisateur.
2. Indication UNIT (appareil)
Indique le n° de l'appareil intérieur sélectionné à la touche de sélection d'appareil, ou l'appareil dans lequel une anomalie est survenue.3
3. Indication TIMER No. (temporisateur)
Apparaît au réglage du programme du temporisateur.
4. Indication programme de temporisateur
➀▶│: L'appareil intérieur se met en marche à l'heure programmée.
Ⓐ○: L'appareil intérieur s'arrête à l'heure programmée.
- Indication jour de la semaine en cours ▼
Indique le jour de la semaine en cours.
6. Indication de programmation dans le calendrier
Apparaît sous les jours programmés pour l'exécution d'une programmation.
7. Indication heure actuelle
Affiche l'heure actuelle sur une horloge au format 24 heures. Affiche aussi les paramètres pour les différents modes de réglage.
8. Indication TIMER OFF (tempo. désactivé)
S'affiche quand le temporisateur est désactivé.
9. Indication ERROR (erreur)
S'affiche lorsqu'une erreur est commise pendant le réglage du temporisateur.
10. Indication de maintien ⏻ ( ⏻ Fonction Maintien)
Apparaît quand la fonction de maintien est sélectionnée.
11. Indication de limites supérieure et inférieure pour la fonction de maintien
▲: Indique la limite supérieure de température
▼: Indique la limite inférieure de température
12. Indication du mode de fonctionnement
Affiche le mode de fonctionnement sélectionné.
(AUTO- Ⓐ/HEAT-☀️ /DRY-☐ /COOL- ✿️ /FAN-☀️).
13. Indication de température
Indique la température réglée.
14. Indication d'unité de température °F / °C
15. Indication ⚡ (détecteur de la télécommande)
Apparaît quand le détecteur de la télécommande est utilisé.
16. Indication Ⓞ (commande centralisée)
S'affiche pendant le fonctionnement en commande centralisée. Si le fonctionnement télécommandé est interdit à la télécommande, quand la touche Marche/Arrêt, la touche de sélection de mode ou la touche de réglage de temperature est pressée, clignote et rejette le changement.
Section d'affichage (Voir la page II)
- Indication 6 (commande de changement de mode de fonctionnement)
S'affiche quand un mode de fonctionnement est entré avec la télécommande, alors qu'un autre mode de fonctionnement est déjà sélectionné. Ceci indique que le mode de fonctionnement ne peut pas être modifié.
- Indication Ⓧ (fonction invalidée)
S'affiche si la fonction sélectionnée a été invalidée pendant l'installation.
- Indication ⚙ mode de coupure en période de pointe (Demande)/attente de fonctionnement GHP
S'affiche pendant le mode de coupure en période de pointe (Demande) quand un climatiseur à thermopompe électrique (EHP) est utilisé ou pendant l'attente quand un climatiseur à thermopompe au gaz (GHP) est utilisé.
- Indication ⚙ (mode d'attente de chauffage)
S'affiche quand le ventilateur de l'appareil intérieur est arrêté ou à petite vitesse de ventilation.
- Indication Ⓐ/✿/✿/✿ (sélection de mode de ventilation)
Le mode de ventilation sélectionné s'affiche.
S'affiche quand le volet bascule.
- Indication ⚡ (position du volet)
Indique la position du volet.
- Indication 📄 (filtre)
S'affiche quand le filtre nécessite un nettoyage. Nettoyer le filtre.
- Indication ⚫ (commande d'entretien)
S'affiche quand la commande d'entretien (contrôler le capteur de températures) est activée.
- Indication ⇌ (ventilation)
S'affiche quand un ventilateur disponible dans le commerce est installé et en fonctionnement.
- Indication 📋 (huile)
S'affiche quand le remplacement de l'huile moteur est nécessaire. (S'affiche quand un climatiseur à thermopompe au gaz est utilisé.)
- Indication 📋 (sommeil)
S'affiche pendant la fonction de sommeil.
S'affiche quand le dispositif de protection est activé ou en cas d'anomalie.
- Indication de n° d'appareil
Indique le n° de l'appareil intérieur sélectionné.
- Indication TEST (TEST)
Apparaît pendant le fonctionnement à l'essai.
3. Réglage de l'heure actuelle
- Maintenir la touche SET pressée plus de 2 secondes pour entrer le jour et le mode de réglage de l'heure.
Une fois le mode de réglage entré, SETTING, “▼” (jour) et “heure” clignotent.
- Régler “▼” au jour de la semaine en cours.
Appuyer sur DAY *1 pour déplacer “▼” (clignotant sur l'affichage) dans l'ordre: Su → Mo → Tu → ... Appuyer sur ▼ pour le déplacer dans l'ordre : Su → St → Fr → ...
*1 En mode de réglage de l'heure, les touches de réglage de température comme touche DAY (changement de jour).
- Appuyer sur ▲/▼ pour changer l'indication "heure" actuelle sur la plage de 0 à 23*².
Régler l'heure actuelle et appuyer sur SET.
Les chiffres “heures” s’allument, et les chiffres “minutes” se mettent à clignoter.
*2 Si l'horloge fonctionne au réglage 12 heures AM/PM, l'heure s'affiche sur la plage AM 0 à 11/PM 0 à 11.
- Appuyer sur ▲ / ▼ pour changer l'indication "minutes" actuelle sur la plage de 0 à 59.
Régler les minutes actuelles et appuyer sur SET. Le jour et l'heure sont réglés, ce qui termine le mode de réglage.
Remarque
- L'appareil revient en mode normal si CAN CEL est pressé ou si aucune opération n'est faite pendant 3 minutes pendant le réglage. Dans ce cas, tous les réglages en cours seront perdus.
- “— : — ” s'affiche si l'heure actuelle est incorrecte.
En cas de panne de courant de plus d'1 heure, vérifier si les données réglées pour le jour et l'heure sont toujours valides.
4. Fonction de programmation hebdomadaire
Vérification du temporisateur hebdomadaire
Effectuer la programmation hebdomadaire en assignant un temporisateur donné à chaque jour de la semaine.
6 programmes maximum peuvent être réglés par jour et 42 par semaine.

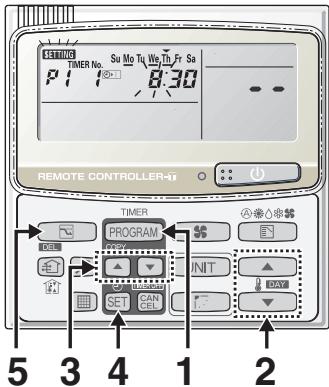

Sélectionner le jour et le n° temporisateur à programmer.

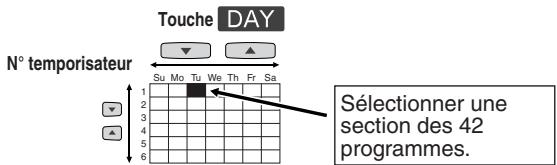

Diagramme image de programme
L'échelle verticale indique le n° temporisateur et l'échelle horizontale le jour.
* Si le jour est modifié, le n° temporisateur revient à “1”.

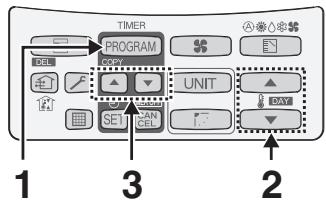

- Appuyer sur PROGRAM pour passer en mode de confirmation de programme "L" et commencer le réglage.
Une fois en mode de confirmation de programme, le jour actuel est indiqué sous la forme n° Temporisateur “1”.
- Sélectionner le jour.
Appuyer sur DAY et ▲ / ▼ pour déplacer “▼” horizontalement sur le jour à sélectionner.
Appuyer sur ▲ pour déplacer “▼” (clignotant sur l'affichage) dans l'ordre : Su → Mo → Tu ...
Appuyer sur ▼ pour le déplacement dans l'ordre : Su → Sa → Fr ...
“--:--” s'affiche quand le programme n'est pas réglé.
- Sélectionner un numéro de temporisateur.
Appuyer sur ▲ / ▼ pour sélectionner le n° Temporisateur 1 à 6.
Appuyer sur ▲ pour augmenter à partir de 1.
Appuyer sur ▼ pour baisser à partir de 6.

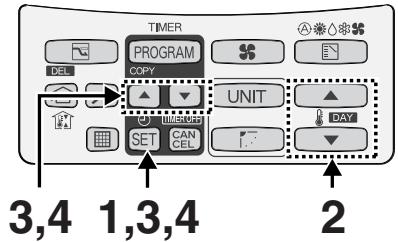

- Changement de temporisateur de programmation
Procédez comme suit pour régler le programme hebdomadaire.
- Sélectionnez le programme que vous souhaitez régler en mode de confirmation de programme, et appuyez sur SET. Puis, passer au mode de réglage de programmation affiché.
* En mode de réglage de programmation, SETTING, "heures", "minutes" et "article" clignotent sur l'affichage.
2. Régler les "heures" (étape 1 de la programmation)
Appuyer sur ▲ / ▼ pour régler les "heures".
Confirmer les "heures" et appuyer sur SET. Puis, passre au mode de changement de programmation (réglage des "minutes").

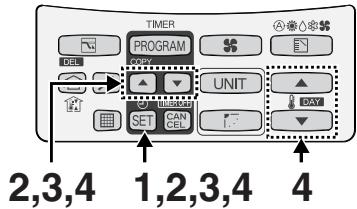

3. Régler les "minutes". (étape 2 de la programmation)
Appuyer sur ▲ / ▼ pour régler les "minutes".
Confirmer les "minutes" et appuyer sur SET. Puis, passer au mode de changement de programmation 3 (mode de sélection du modèle de programmation)
Etape 1 de la programmation
Etape 2 de l a programmation

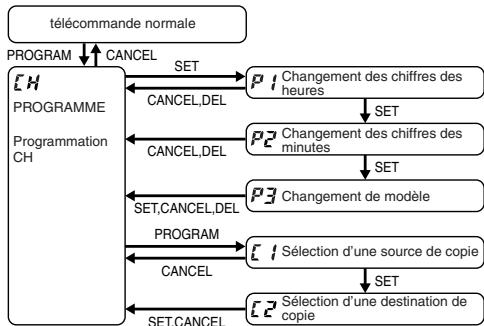

FR-7

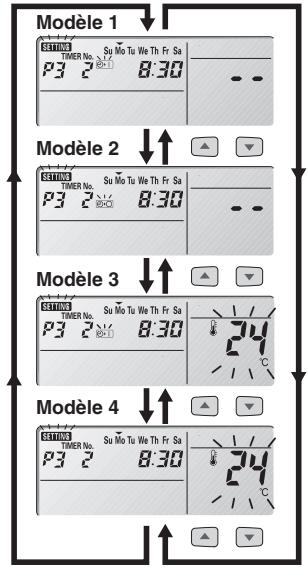

4. Régler le modèle de programmation. (étape 3 de la programmation)
Il y a 4 modèles de programmation.
La pression de ▲ / ▼ répète les modèles d'affichage suivants.
Modèle 1
L'appareil intérieur se met en marche à l'heure programmée.
Modèle 2
L'appareil intérieur s'arrête à l'heure programmée.
Modèle 3
L'appareil intérieur se met en marche à l'heure programmée et change le réglage de température.
Appuyer sur ▲ / ▼ pour changer le réglage de température.
Modèle 4
L'appareil intérieur change le réglage de température à l'heure programmée.
Appuyer sur ▲ / ▼ pour changer le réglage de température.
Sélectionner le modèle de programmation et appuyer sur SET. Le réglage du temporisateur de programmation est confirmé et l'appareil passe en mode de confirmation H.
Remarques
- Si CANCEL est pressé pendant le réglage, l'appareil revient au mode de confirmation de la programmation.
- Si aucune opération n'est faite dans les 3 minutes pendant le réglage, l'appareil revient au mode normal. Dans ce cas, tous les réglages en cours seront invalidés.

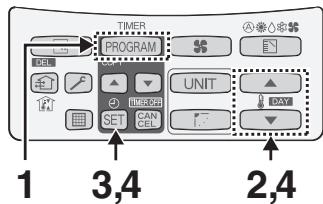

- Suppression des réglages de temporisateur de programmation
Procéder comme suit pour supprimer des réglages de temporisateur de programmation.
- Appuyer sur PROGRAM pour passer en mode de confirmation de programmation.
- Appuyer sur ▲ / ▼ pour sélectionner le jour de programmation à supprimer.
- Appuyer sur ▲ / ▼ pour sélectionner le n° Temporisateur (1 à 6).
-
Appuyer sur SET pour afficher le mode P1 de réglage de programmation.
-
Appuyer sur DEL pour supprimer la programmation.
Remarques
- Après la suppression, l'appareil revient en mode de confirmation de programmation [H].
- Si CANCEL est pressé pendant le réglage, l'appareil revient en mode de confirmation de programmation.
- Si aucune opération n'est faite dans les 3 minutes pendant le réglage, l'appareil revient au mode normal.
- Invalidation de temporisateur de programmation
Pour ajourner une opération programmée plus d'1 semaine, il est possible d'invalider tous les réglages du temporisateur. L'invalidation faite, la programmation ne sera pas exécutée jusqu'à l'annulation de l'invalidation.
<>
TIMER OFF
Maintenir CAN CER pressé plus de 2 secondes.
TIMER OFF s'affiche et la programmation sera invalidée à partir de la suivante.
<>
TIMER OFF
Maintenir CAN pressé plus de 2 secondes.
TIMER OFF s'affiche et la programmation sera validée à partir de la suivante.
En cas de panne de courant
Si le courant est rétabli rapidement, le programme après l'heure de rétablissement sera validé. Si le courant est rétabli plus d'1 heure après la panne, l'information d'heure actuelle sera perdue. Dans ce cas, la programmation ne sera pas exécutée.
• Copie du temporisateur de programmation
Il est possible de copier le programme préréglé par jour.
Sélectionner la source de copie.
-
Si PROGRAM est pressé en mode de contrôle de programme [H], l'appareil passe en mode de copie (Sélection de la source de copie [I]) du temporisateur de programmation.
En mode de copie du temporisateur de programmation, SETTING et ▼ (jour) de la source de copie clignote sur l'affichage.
-
Appuyer sur ▲ / ▼ pour sélectionner la source de copie.
Sélectionner la destination de copie.
-
Si SET est pressé en mode de sélection de la source de copie 1, l'appareil passe en mode de copie (Sélection de la source de copie 2) du temporisateur de programmation.
-
Appuyer sur ▲ / ▼ pour sélectionner le jour de la source de copie. Puis, appuyer sur SET pour terminer la copie et retourner au mode de contrôle de la programmation.
Remarque
Le programme sera écrasé si le jour préprogrammé est sélectionné comme source de copie.
- Avant de demander une réparation
Effectuez les contrôles suivants avant de demander une réparation.
| Problème | Cause possilde /mesure |
| “ERROR” s'affiche à l'entrée des chiffres des minutes. | S'il y a un autre n° temporisateur. est programmé pour la même heure le même jour, vous ne pouvez pas recouvrir le réglage. |
| Si les données réglées ne sont pas sauvegardées | Les programmes sauvegardés sont automatiquement triés en fonction de l'heure. Vérifiez si des données sont sauvegardées dans un autre n° temporisateur. |
| Le programme ne fonctionne pas. | Vérifiez si l'indication de temps n'est pas “—-:-—”. Si l'heure est invalide, le programme l'est aussi. |
| Vérifiez les réglages d'interdiction de la télécommande. Dans ce cas, le programme est invalide. |
5. Fonction de maintien
La fonction de maintien est une fonction qui empêche un augmentation (ou diminution) excessive de la température ambiante quand quelqu'un se trouve dans la pièce.
Un climatiseur fonctionne automatiquement si cette fonction est réglée efficacement.
Exécution générale de la fonction de maintien
REFROIDISSEMENT/ DESHUMIDIFICATION
① Le climatiseur se met en marche quand la température ambiante augmente à -1^ de la limite supérieure.
② Le climatiseur s'arrête quand la température ambiante diminue à -2^ C de la limite supérieure.
Limite supérieure de la fonction de maintien
Température ambiante
CHAUFFAGE
① Le climatiseur se met en marche quand la température ambiante diminue à +1°C de la limite inférieure.
② Le climatiseur s'arrête quand la température ambiante augmente à +2°C de la limite inférieure.
Température ambiante
Limite inférieure de la fonction de maintien
[Précautions]
- Le contrôle de la sortie contrôle seulement la mise en marche/arrêt du climatiseur. Il ne change pas le réglage de mode opératoire/température.
Aussi, le mode opératoire/température doit être préalablement réglé de sorte que la fonction de maintien démarre le climatiseur au réglage de mode opératoire/température souhaité.
- Si la température ambiante change rapidement, elle peut dépasser la limite supérieure ou inférieure quand la fonction de maintien est activée.
- La fonction de maintien est invalidée en mode de fonctionnement FAN/AUTO.
- L'ordre d'arrêt du climatiseur (défini en ② / ci-dessus) est valide seulement quand la fonction de maintien est activée. En opération avec une autre télécommande (ou un dispositif de contrôle centralisé comme système de contrôle), la fonction de maintien est inopérante.
- Réglage de la fonction de maintien
-
Maintenir pressé pendant 2 secondes pour afficher l'écran de réglage de la température limite supérieure.
, et la température limite supérieure se mettent à clignoter.
(La valeur par défaut de la température limite supérieure est 38°C.)
-
Appuyer sur ▲ / ▼ pour sélectionner la température limite supérieure et appuyer sur SET pour définir la valeur. L'écran de réglage de la température limite inférieure s'affiche.
- Appuyer sur ▲ / ▼ pour sélectionner la température limite inférieure, et appuyer sur SET pour définir la valeur. Le réglage de la fonction de maintien est achevé.
(La valeur par défaut de la température limite inférieure est 10°)
* L'appareil revient en mode normal si [CAN CEL] est pressé ou si aucune opération n'est faite pendant 3 minutes pendant le réglage. Dans ce cas, tous les réglages en cours seront perdus.
• Annulation de la fonction de maintien
Maintenez pressé plus de 2 secondes pour afficher l'écran de réglage de la température limite supérieure.
- Indication de la fonction de maintien
| Indication de la fonction de maintien | Etat |
| Désactivée | La fonction de maintien n'est pas réglée. |
| Clignotante | La fonction de maintien est en cours de réglage ou activée. |
| Allumée | Bien que la fonction de maintien soit réglée, elle n'est pas activée. |
Remarque
Une télécommande perd les informations de fonctionnement de maintien quand elle est coupée plus d'une heure pendant le fonctionnement électrique de la fonction de maintien. Elle se rétablit du blackout, et le climatiseur ne fonctionne pas avec la fonction de maintien au démarrage. A ce moment-là, le climatiseur ne s'arrête pas aux limites de maintien.
6. Fonction de sommeil
* Cette fonction vous assure un sommeil agréable et change la température ambiante pendant votre sommeil.
* Le réglage d'arrêt du temporisateur peut se régler toutes les heures de 1 à 10 heures.
Affichage de la télécommande (pendant le réglage de la fonction de sommeil)
* Si aucune opération n'est faite pendant 3 minutes, le mode de réglage d'heure sera automatiquement terminé.
Ex. En cas de temporisateur 7 heures
- Appuyer sur
- A chaque pression, l'indication change dans l'ordre suivant.
(Appuyer sur CAN CEL pour arrêter le réglage d'heure.)
- Appuyer sur SET.
- Le fonctionnement de sommeil démarre.
Quand l'heure d'arrêt arrive:
• L'appareil intérieur s'arrête.
* La température revient au réglage au moment où le fonctionnement de la fonction de sommeil a démarré.
Pour annuler la fonction de sommeil:
- Appuyer sur
* Le réglage de température reste à l'heure annulée.
- Les touches suivantes aussi annulent la fonction de sommeil.
Touche : : :
Arrêter l'appareil intérieur après annulation de la fonction de sommeil.
Touche
Changer de mode de fonctionnement après annulation de la fonction de sommeil.
- Si la touche ne fonctionne pas.
U si l'opération ne démarre pas même après la pression de SET.
Vérifiez le tableau suivant.
| Article | Affichage de la télécommande(indication d’éclairage/clignotement) | Description |
| 1 | ERROR L'indication ERREUR clignote(plusieurs secondes). | L'horloge n'est pas réglée. |
| 2 | L'indication “Cette fonction n'est pas disponible” s'allume (plusieurs secondes). | Cette fonction n'est pas disponible quand le mode opératoire est réglé à AUTO ou FAN. |
| 3 | L'indication de contrôle centralisé clignote(plusieurs secondes). | Le dispositif de contrôle centralisé est invalidé du démarrage/arrêt de l'appareil ou au changement de réglage de température. |
La fonction de sommeil sera annulée dans les cas suivants :
1: Quand l'appareil est opéré pour arrêter ou changer le réglage de température par une autre télécommande ou un dispositif de contrôle centralisé.
2: Quand l'appareil est opéré pour arrêter ou changer le réglage de température par la fonction de programmation hebdomadaire/fonction de maintien.
3: Quand le dispositif de contrôle centralisé est invalidé de l'arrêt de l'appareil ou du changement de réglage de température.
Remarque
| Problème | Cause possible/mesure |
| Le réglage de température ne diminue (augmente) pas. | La température au-delà de la limite supérieure ou inférieure ou chaque mode de fonctionnement ne peut pas être réglé. |
| Le fonctionnement avec la fonction de sommeil ne se termine pas. | Noter que si l'heure est changée après le début de la fonction de sommeil, le fonctionnement ne se termine pas avant d'atteindre l'heure de démarrage réglée. |
