XAV AX100 - Autoradio SONY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Amplificateur audio-vidéo
Nombre de canaux	Non précisé
Puissance de sortie	Non précisé
Formats audio supportés	Non précisé
Formats vidéo supportés	Non précisé
Entrées HDMI	Non précisé
Sorties HDMI	Non précisé
Connectivité réseau	Non précisé
Compatibilité audio multiroom	Non précisé
Fonctionnalités spéciales	Mode démonstration
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Alimentation	Non précisé
Langues du manuel	Français, Allemand, Néerlandais
Réglages d'installation	Reportez-vous au manuel

FOIRE AUX QUESTIONS - XAV AX100 SONY

Comment appairer mon smartphone avec le SONY XAV AX100 ?

Pour appairer votre smartphone, activez le Bluetooth sur votre appareil, puis sur le SONY XAV AX100, accédez à 'Paramètres Bluetooth' et sélectionnez 'Ajouter un appareil'. Suivez les instructions à l'écran pour finaliser l'appairage.

Pourquoi le son est-il faible sur le SONY XAV AX100 ?

Vérifiez le niveau de volume sur le SONY XAV AX100 ainsi que sur votre source audio. Assurez-vous également que les connexions des haut-parleurs sont correctement établies.

Comment réinitialiser le SONY XAV AX100 ?

Pour réinitialiser votre appareil, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et redémarre.

Mon écran reste noir, que faire ?

Assurez-vous que l'appareil est correctement alimenté. Vérifiez les connexions d'alimentation et essayez de réinitialiser l'appareil. Si l'écran reste noir, il pourrait y avoir un problème matériel.

Comment mettre à jour le firmware du SONY XAV AX100 ?

Téléchargez la dernière version du firmware depuis le site officiel de SONY sur une clé USB. Insérez la clé USB dans le port USB du SONY XAV AX100, puis accédez à 'Paramètres' > 'Mise à jour du système' et suivez les instructions.

Pourquoi le GPS ne fonctionne-t-il pas sur le SONY XAV AX100 ?

Assurez-vous que l'antenne GPS est correctement installée et qu'elle a une vue dégagée du ciel. Vérifiez également que le logiciel de navigation est à jour.

Comment connecter une caméra de recul au SONY XAV AX100 ?

Connectez la caméra de recul au port vidéo arrière du SONY XAV AX100. Ensuite, allez dans les paramètres pour activer l'affichage de la caméra lorsque la marche arrière est engagée.

Mon appareil ne lit pas les fichiers audio, que faire ?

Vérifiez que les fichiers audio sont dans un format compatible (comme MP3 ou WAV). Assurez-vous également que la clé USB ou le disque dur est correctement formaté et fonctionne.

Comment ajuster les paramètres d'égaliseur sur le SONY XAV AX100 ?

Accédez au menu 'Audio' dans les paramètres, puis sélectionnez 'Égaliseur'. Vous pourrez choisir parmi des préréglages ou ajuster manuellement les niveaux de fréquence.

MODE D'EMPLOI XAV AX100 SONY

Pour annuler la démonstration (Démo), reportez-vous à la page 15.

Pour le raccordement/l'installation, reportez-vous à la page 23.

Pour votre sécurité, veuillez installer cet appareil dans le tableau de bord de la voiture en tenant compte du fait que l'arrêt de l'appareil chauffe en cours d'utilisation.

Pour plus d'informations, reportez-vous à la section « Connexion/Installation » (page 23).

La plaque signalétique indiquant la tension de fonctionnement, etc. se trouve sous le boîtier de l'appareil.

Avertissement

Pour prévenir les risques d'incendie ou d'électrocution, tenez cet appareil à l'abri de la pluie ou de l'humidité.

Pour prévenir les risques d'électrocution, n'ouvrez pas le boîtier. Confiez les réparations de l'appareil à un personnel qualifié uniquement.

Fabriqué en Chine

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: http://www.compliance.sony.de/

Cet équipement est conçu pour être utilisé avec la/les version(s) logicielle(s) approuvée(s) qui sont mentionnées dans la déclaration UE de conformité. La conformité aux exigences essentielles de la directive 2014/53/UE du logiciel chargé sur cet équipement a été vérifiée.

Version logicielle:

Vous pouvez vérifier la version logicielle dans l'objet de configuration du microprogramme du menu de configuration général.

La validité du libellé CE se limite uniquement aux pays où la loi l'impose, principalement les pays de l'EEE (Espace économique européen).

Avis à l'attention des clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans des pays qui appliquent les directives de l'Union Européenne

Fabricant : Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon

Pour toute question relative à la conformité des produits dans l'UE : Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgique.

Élimination des piles et accumulateurs et des équipements électriques et électroniques usagés (Applicable dans les pays de l'Union

européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole apposé sur le produit, la pile ou l'accumulateur ou sur l'emballage, indique que le produit et les piles et accumulateurs fournis avec ce produit ne doit pas être traités comme des déchets ménagers.

Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que les produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles.

Pour les produits qui, pour des raisons de sécurité, de performance ou d’intégrité de données, nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d’un Service Technique qualifié pour effectuer son remplacement.

En rapportant votre appareil électrique, les piles et accumulateurs en fin de vie à un point de collecte approprié, vous vous assurez que le produit, la pile ou l'accumulateur incorporé sera traité correctement.

Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation.

Rapportez les piles et accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, leur déchetterie locale ou le point de vente où vous avez acheté ce produit.

Avertissement au cas où le contact de votre voiture ne dispose pas d'une position ACC

Après avoir coupé le contact, maintenez enfoncée la touche HOME de l'appareil jusqu'à disparition de l'affichage.

Dans le cas contraire, l'affichage ne s'éteint pas, ce qui risque de décharger la batterie.

Avis d'exclusion de responsabilité relatif aux services proposés par des tiers

Les services proposés par des tiers peuvent être modifiés, suspendus ou clôturés sans avis préalable. Sony n'assume aucune responsabilité dans ce genre de situation.

Attention

SONY NE PEUT EN AUCUN CAS ETRE TENU RESPONSABLE DE TOUT DOMMAGE DIRECT OU INDIRECT OU DE TOUT AUTRE DOMMAGE, Y COMPRIS, SANS LIMITATION, TOUTE PERTE DE REVENU, DE DONNEEES, D'UTILISATION DU PRODUIT OU DE TOUT EQUIPEMENT ASSOCIE, DU TEMPS D'ARRET LIE A OU DECOULANT DE L'UTILISATION DE CE PRODUIT, MATERIEL ET/OU LOGICIEL.

Cher client, ce produit comprend un émetteur radio. Conformément au Règlement n°10 de l'UNE, un constructeur de véhicule peut imposer des exigences spécifiques pour l'installation des émetteurs radio dans les véhicules.

Consultez le mode d'emploi de votre véhicule, contactez le fabricant de votre véhicule ou votre revendeur avant d'installer ce produit dans votre véhicule.

Appels d'urgence

Cet appareil mains libres BLUETOOTH et l'appareil électronique connecté au système mains libres fonctionnent grâce à des signaux radio, des réseaux mobiles et terrestres, ainsi que grâce à des fonctions programmées par l'utilisateur, qui ne peuvent garantir la connexion dans toutes les conditions.

Par conséquent, ne vous reposez pas uniquement sur les périhériques électroniques pour vos communications importantes (telles que les urgences médicales).

• Les émissions d'hyperféquences d'un périhérique BLUETOOTH peuvent perturber le fonctionnement des appareils médicaux électroniques. Mettez cet appareil ainsi que les autres périhériques BLUETOOTH situés dans les endroits suivants hors tension afin d'éviter tout accident.
• Endroits où du gaz inflammable est présent, dans un hôpital, un train, un avion ou une station-service
• À proximité de portes automatiques ou d'alarmes incendie
• Cet appareil prend en charge les capacités de sécurité conformes à la norme BLUETOOTH pour offrir une connexion sécurisée lors de l'utilisation de la technologie sans fil BLUETOOTH ; cependant, la sécurité peut être insuffisante selon le réglage. Soyez prudent lorsque vous communiquez au moyen de la technologie sans fil BLUETOOTH.
• Nous ne pouvons être tenus responsables de la perte d'informations lors d'une communication BLUETOOTH.

Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony.

Table des matières

Avertissement 2

Emplacement des commandes 5

Préparation

Réglages initiaux. 7

Préparation d'un périphérique BLUETOOTH. 7

Connexion de la caméra de recul 8

Utilisation de la radio

Utilisation de la radio 8

Utilisation des fonctions de radio en option.... 9

Lecture

Écoute d'un périphérique USB 10

Écoute d'un périphérique BLUETOOTH 10

Recherche et lecture de plages 10

Autres réglages disponibles pendant la lecture 11

Appel en mains libres

Réception d'un appel 11

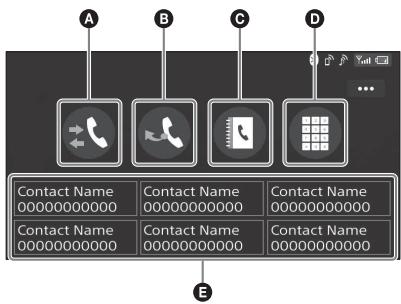

Émission d'un appel 11

Opérations réalisables pendant un appel. 12

Fonctions utiles

Apple CarPlay 13

Android Auto 13

Utilisation de la commande gestuelle. 13

Réglages

Réglages de base 14

Réglages généraux 14

Réglages du son 15

Réglages visuels 15

Informations complémentaires

Mise à jour du firmware 16

Precautions 16

Spécifications 18

Dépannage 19

Messages. 22

Connexion/installation

Attention 23

Liste des pièces pour installation 23

Connexion 24

Installation 27

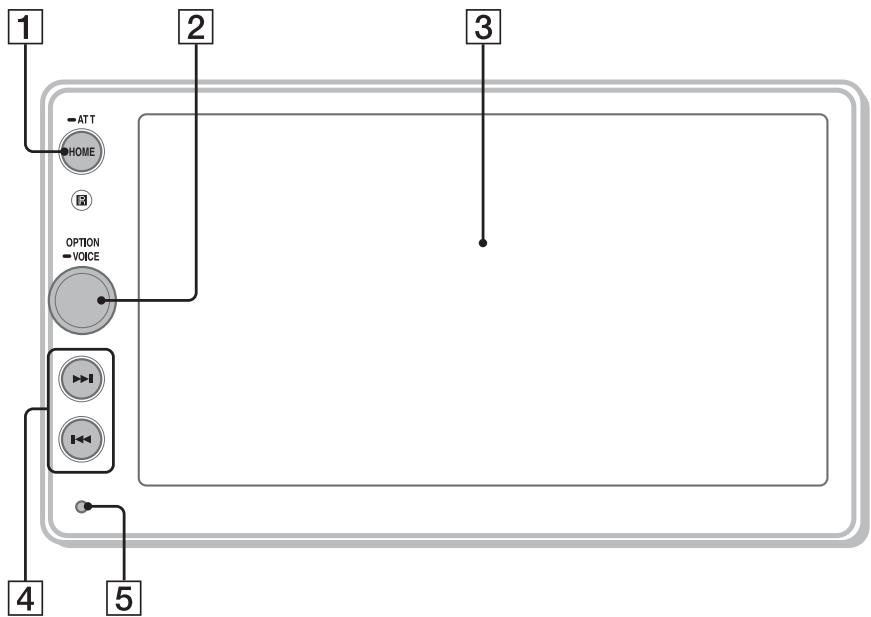

Appareil principal

• Permet d'ouvrir le menu HOME.
• Permet de mettre l'appareil sous tension.
• Maintenez enfoncé pendant plus de 2 secondes pour mettre l'appareil hors tension.

ATT (attenuation)

Maintenez enfoncé pendant 1 seconde (moins de 2 secondes) pour atténuer le son.

Pour annuler, maintenez enfoncé à nouveau ou tournez la molette de réglage du volume.

2 Molette de réglage du volume

Tournez pour régler le volume lorsque le son est émis.

OPTION

Appuyez pour ouvrir l'écran OPTION (page 6).

Maintenez enfoncé pour activer la fonction de commande vocale pour Apple CarPlay et Android Auto™.

41 Précédent/suivant

• Passez à l'élément précédent/suivant.
• Maintenez enfoncé pour effectuer un retour ou une avance rapide.

5 Touche de réinitialisation

Utilisez un objet pointu, comme un stylo à bille.

Affichages à l'écran

Écran de lecture :

Écran HOME :

Écran OPTIONS : 1 Indication d'état

ATT S'allume lorsque le son est atténué.

AF S'allume lorsque AF (Autres fréquences) est disponible.

TA S'allume lorsque des informations de radioguidage (TA : info traffic) sont disponibles.

Sallumelorsque l'appareil audio est lisible en actuant le profil A2DP(Advanced Audio Distribution Profile).
Sallumelorsqu'il est possible d'appeler en mains libres en activant le profil HFP(Handsfree Profile).
Yall	Indique le niveau d'intensité du signal du téléphone mobile connecté.
Zall	Indique l'état de la charge restante de la batterie du téléphone mobile connecté.
Sallumelorsque le signal BLUETOOTHest activé. Clignote lorsque la connexion est en cours.

Permet d'ouvrir le menu des options de source. Les éléments disponibles varient selon la source.

Zone propre à l'application

Affiche les commandes/indications de lecture ou l'état de l'appareil. Les éléments affichés varient selon la source.

5 (Retour à l'écran de lecture)

Permet de basculer entre l'écran HOME et l'écran de lecture.

6 Touches de sélection des sources et des réglages

Permettent de changer de source ou d'effectuer divers réglages.

7 Touches de sélection des sources

Permettent de changer de source.

3 EXTRA BASS (EXTRA BASS)

Modifiez le réglage EXTRA BASS (page 15).

9 (EQ10/Caiss. bas.)

Modifiez le réglage EQ10/Caiss. bas. (page 15).

Eteignez le moniteur. Une fois le moniteur éteint, appuyez n'importe où sur l'affichage pour le allumer.

Réglages initiaux

Veuillez effectuer les réglages initiaux de l'appareil avant sa mise en service initiale ou après avoir remplacé la batterie du véhicule ou modifié les connexions.

Si l'écran des réglages initiaux n'apparait pas lorsque vous mettez l'appareil sous tension, exécutez Réinit. Usine (page 15) pour rétablir les réglages d'usine de l'appareil.

1 Appuyez sur [Langue], puis régalez la langue d'affichage. 2 Appuyez sur [Démo], puis appuyez sur [DÉSACTIVÉ] et sélectionnez cette touche pour désactiver le mode de démonstration. 3 Appuyez sur [Régler Date/Heure], puis réglez la date et l'heure. 4 Après avoir réglé la date et l'heure, appuyez sur [OK].

La mise en garde de démarrage s'affiche.

5 Lisez entièrement la mise en garde de démarrage, puis, si vous acceptez toutes les conditions, appuyez sur [OK].

Le réglage est terminé.

Ce réglage peut être configuré plus précisément dans le menu de réglages (page 14).

Préparation d'un périphérique bluetooth

Vous pouvez profiter de la musique ou passer des appels en mains libres en fonction de l'appareil compatible BLUETOOTH. Il peut s'agir d'un smartphone, d'un téléphone mobile ou d'un appareil audio (ci-après appelé « périphérique BLUETOOTH », sauf indication contraire). Pour de plus amples détails sur la connexion, reportez-vous au mode d'emploi fourni avec le périphérique. Avant de connecter le périphérique, diminuez le volume de cet appareil pour éviter qu'il soit trop élevé.

Pairage et connexion d'un périphérique bluetooth

La première fois que vous connectez l'appareil à un périphérique BLUETOOTH, il est nécessaire qu'ils se reconnaissent mutuellement (c'est ce que l'on appelle le « pairage »). Le pairage permet à l'appareil et à d'autres périphériques de se reconnaître mutuellement.

1 Placez le périphérique BLUETOOTH à moins de 1 m (3 pi) de cet appareil. 2 Appuyez sur HOME, puis sur [Réglages]. 3 Appuyez sur. 4 Appuyez sur [Connexion Bluetooth], puis régalez le signal sur [ACTIVÉ].

Le signal BLUETOOTH est activé et s'allume dans la barre d'état de l'appareil.

5 Appuyez sur [Pairage]. clignote lorsquel'appareilest en mode de veille de paiage. 6 Procédez au paiage sur le périhérique BLUETOOTH afin qu'il détecte cet appareil. 7 Sélectionnez [XAV-AX100] indiqué sur l'affichage du périphérique BLUETOOTH.

Si le nom de votre modèle n'apparaît pas, recommencez la procédure à partir de l'étape 5.

Si la saisie d'une clé d'authentication* est requise sur le périphérique BLUETOOTH, saisissez [0000].

• Selon le périphérique BLUETOOTH, la clé d'authentication peut être appelée « code d'authentication », « code PIN », « mot de passe », etc.

Une fois le pairage effectué, 8 reste allumé.

Sélectionnez cet appareil sur le périphérique BLUETOOTH pour établir la connexion BLUETOOTH.

ou s'allume une fois la connexion établie.

Remarques

• L'appareil ne peut être connecté qu'avec un seul périphérique BLUETOOTH à la fois.
• Pour déconnecter le BLUETOOTH, désactive la connexion sur l'appareil ou le périphérique BLUETOOTH.

Connexion à un périphérique bluetooth jumelé

Pour utiliser un périphérique jumelé, vous devez le connecter à cet appareil. Certains périphériques jumelés se connectent automatiquement.

1 Appuyez sur HOME, puis sur [Réglages]. 2 Appuyez sur. 3 Appuyez sur [Connexion Bluetooth], puis sur [ACTIVÉ].

Assurez-vous que s'allume dans la barre d'état de l'appareil.

4 Activez la fonction BLUETOOTH sur le périphérique BLUETOOTH. 5 Réglez le périphérique BLUETOOTH afin qu'il se connecte à cet appareil.

ou s'allume dans la barre d'état.

Pour établir la connexion au dernier périphérique connecté à partir de cet appareil

Quand le contact est mis alors que le signal BLUETOOTH est activé, l'appareil recherche le dernier périphérique BLUETOOTH auquel il a été connecté et établit automatiquement la connexion.

Remarque

En cours de diffusion audio BLUETOOTH en streaming, vous ne pouvez pas connecter au téléphone mobile à partir de cet appareil. Connectez-vous juste à cet appareil à partir du téléphone mobile.

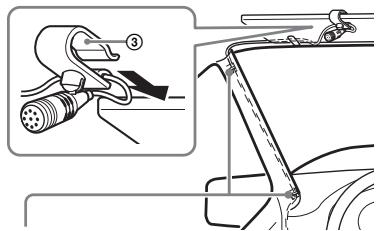

Pour installer le micro

Pour plus d'informations, reportez-vous à la section « Installation du micro » (page 26).

Connexion de la caméra de recul

En connectant à la borne CAMERA IN la caméra de recul en option, vous pouvez afficher l'image de la caméra de recul. Pour plus d'informations, reportez-vous à la section « Connexion/Installation » (page 23).

Utilisation de la radio

Pour écouter la radio, appuyez sur HOME, puis sur [Radio].

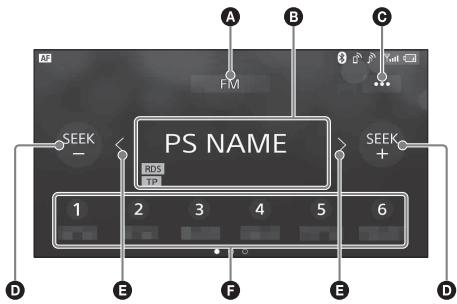

Commandes/indications de réception

Gamme d'ondes actuelle

Permet de changer de gamme d'ondes (FM ou AM).

3 Fréquence actuelle, nom du service de programme, indication RDS (Radio Data System)

• Pendant la réception RDS.

Permet d'ouvrir le menu des options de radio.

D SEEK-/SEEK+

Permet de synchroniser automatiquement.

Permet de syntoniser manuellement. Maintenez enfoncé pour sauter plusieurs fréquences de suite.

Numéros présélectionnés

Permet de sélectionner une station présélectionnée. Glissez vers la gauche/droite pour afficher les autres stations préréglées. Maintenez enfoncé pour mémoriser la fréquence actuelle dans cette présélection.

Syntonisation

1 Permet de sélectionner la gamme d'ondes souhaitée (FM ou AM). 2 Procédez à la syntonisation. Pour syntoniser automatiquement

Appuyez sur SEEK-/SEEK+.

Le balayage s'interrompt lorsque l'appareil capte une station.

Pour synchroniser manuellement

Maintenez enfoncé / pour localiser approximativement la fréquence, puis appuyez plusieurs fois sur / pour régler la fréquence souhaitée avec précision.

Mémorisation manuelle

1 Quand vous captez la station que vous souhaitez mémoriser, maintenez enfoncée la touche de préselection souhaitée.

Réception des stations mériorisées

1 Sélectionnez la gamme d'ondes, puis appuyez sur le numéro de la préselection souhaitée.

Utilisation des fonctions de radio en option

Les fonctions suivantes sont disponibles en appuyant sur...

Mémorise les stations dans l'ordre des fréquences, sous les touches de préselection. 18 stations peuvent être mémorisées pour la FM et 12 stations pour l'AM en tant que stations préselectionnées.

Local

Sélectionnez [ACTIVE] pour syntoniser uniquement les stations aux signaux forts. Pour une syntonisation normale, sélectionnez [DÉSACTIVÉ].

Sélectionnez [ACTIVÉ] pour régler en permanence la station sur le signal le plus fort du réseau.

Sélectionnez [ACTIVÉ] pour recevoir des informations ou des programmes de radioguidage (TP) s'ils sont disponibles.

Sélectionnez [ACTIVÉ] pour rester sur la station captée alors que la fonction AF est activée. Si vous quittez la zone de réception de cette émission régionale, sélectionnez [DÉSACTIVÉ]. Cette fonction est inopérante au Royaume-Uni et dans certaines autres régions.

Sélectionnez un type de programme de la PTY List pour rechercher une station diffusant le type de programme sélectionné.

• Uniquement disponible pendant la réception FM.

Pour recevoir les messages d'urgence

Lorsque la fonction AF ou TA est activée, les messages d'urgence interrompent automatiquement la source sélectionnée en cours de diffusion.

Écoute d'un périphérique USB

Les périphériques USB de type MSC (Mass Storage Class) (comme une clé USB, un lecteur multimédia numérique) compatibles avec la norme USB peuvent être utilisés.

Remarques

• Les périques USB formatés avec des systèmes de fichiers FAT12/16/32 sont pris en charge.
• Pour plus d'informations sur la compatibilité de votre périphérique USB, visitez le site d'assistance à l'adresse mentionnée au dos du manuel.
• Pour plus de détails sur les types de filtres pris en charge, reportez-vous à la section « Formats pris en charge » (page 17).

1 Baissez le volume sur l'appareil. 2 Connectez le périphérique USB au port USB. 3 Appuyez sur HOME, puis sur [USB]. La lecture commence.

Pour retirer le périphérique

Mettez l'appareil hors tension ou coupez le contact, puis retirez le périphérique USB.

Écoute d'un périphérique bluetooth

Appuyez pour diffuser le contenu sur un périphérique connecté qui prend en charge BLUETOOTH A2DP (Advanced Audio Distribution Profile).

1 Établissez la connexion BLUETOOTH avec le périphérique audio (page 8). 2 Appuyez sur HOME, puis sur [Audio BT]. 3 Faites fonctionner le périphérique audio pour commencer la lecture.

Remarques

• Selon le périphérique audio, il est possible que ses informations, notamment le titre, le numéro/durée de la plage et l'état de lecture ne s'affichent pas sur cet appareil.
• Même si la source change sur cet appareil, la lecture ne s'interrompt pas sur le périphérique audio.

Pour adapter le niveau de volume du périphérique bluetooth à celui des autres sources

Veuillez réduire les différences de volume entre cet appareil et le périphérique BLUETOOTH : Pendant la lecture, appuyez sur **, puis régalez [Niveau d'entrée] entre -8 et +18.

Lecture répétée et aléatoire

1 En cours de lecture, appuyez plusieurs fois sur (répéter) ou (aléatoire) jusqu'à ce que le mode de lecture souhaité apparaisse. Le démarrage de la lecture dans le mode de lecture sélectionné peut prendre un certain temps.

Les modes de lecture disponibles diffèrent selon la source audio sélectionnée et le périphérique connecté.

Recherche d'un fichier à partir de l'écran de liste

En cours de lecture USB, appuyez sur 3. L'écran de liste de l'élément en cours de lecture apparait.

En outre, appuyez sur (audio) ou [vidéo) pour établir une liste par type de fichier.

2 Appuyez sur l'élément souhaité. La lecture commence.

Autres réglages disponibles pendant la lecture

D'autres réglages sont disponibles dans chaque source en appuyant sur... Les éléments disponibles varient selon la source.

Règlez la qualité de l'image selon vos souhaits :

[Dynamique], [Standard], [Cinéma],

[Personnalisé].

(Uniquement disponible quand le frein de stationnement est serré et qu'une réserve USB est sélectionnée.)

Format

Permet de sélectionner le format de l'écran de l'appareil.

(UNIQUEMENT DISPONIBLE QUAND LE FREIN DE STATIONNEMENT EST SERRÉ ET QU'UNE RÉSERVE USB EST SÉLECTIONNÉE.)

Normal

Affiche une image 4:3 dans la taille d'origine, accompagnée de barres latérales afin de remplir l'écran 16:9.

Zoom

Affiche une image 16:9 convertie au format 4:3

Letter Box.

Plein

Affiche une image 16:9 en conservant sa taille d'origine.

Légendes

Agrandit l'image horizontalement tout en affichant les sous-titres à l'écran.

Appel main libre

Pour utiliser un téléphone mobile, connectez-le à cet appareil. Pour plus d'informations, reportez-vous à la section « Préparation d'un périphérique BLUETOOTH » (page 7).

Remarque

Les fonctions d'appel mains libres expliquées ci-après ne sont disponibles que lorsque la fonction Apple CarPlay ou Android Auto est désactivée. Lorsque la fonction Apple CarPlay ou Android Auto est activée, utilisez les fonctions d'appel mains libres sur son application.

Réception d'un appel

1 Appuyez sur r quand vous recevez un appel.

L'appel commence.

Remarque

La sonnerie et la voix de l'utilisateur sont produites uniquement par les haut-parleurs avant.

Pour rejeter/mettre fin à un appel

Appuyez sur

Émission d'un appel

1 Appuyez sur HOME, puis sur [Téléphone]. 2 Appuyez sur une des icônes d'appel de l'affichage du téléphone BLUETOOTH.

Permet de sélectionner un contact dans la liste de l'historique des appels. L'appareil mémorise les 20 derniers appels.

(rappel)

Permet d'appeler automatiquement le dernier contact que vous avez appelé.

Θ (répartition)*

Permet de sélectionner un contact dans la liste des noms/numéros du répertoire. Pour rechercher le contact souhaité par ordre alphabétique dans la liste des noms, appuyez sur

0 (saisie du numéro de téléphone)

Saisissez le numéro de téléphone.

Liste de numéros de téléphone présélectionnés

Permet de sélectionner le contact mémorisé. Pour mémoriser le contact, reportez-vous à la section « Présélection des numéros » (page 12).

• Le téléphone mobile doit prendre en charge PBAP (Phone Book Access Profile).

L'appel commence.

Présélection des numéros de téléphone

Vous pouvez mémoriser jusqu'à 6 contacts dans la liste des présélections.

Sur l'écran du téléphone, sélectionnez un numéro de téléphone à mémoriser dans les numéros préselectionnés à partir du répertoire.

L'écran de confirmation apparaît.

2 Appuyez sur [Ajouter au préréglage]. 3 Sélectionnez la liste de numéros de téléphone présélectionnés dans laquelle le numéro de téléphone est mémorisé.

Le contact est mémorisé dans la liste de numéros de téléphone présélectionnés.

Opérations réalisables pendant un appel

Pour régler le volume de la sonnerie

Tournez la molette de réglage du volume pendant la réception d'un appel.

Pour régler le volume de la voix de l'utilisateur

Tournez la molette de réglage du volume pendant un appel.

Réglage du volume pour le correspondant (réglage du gain du micro)

Pendant un appel mains libres, appuyez sur ***, puis réglez [Volume Micro] sur [Élevé], [Moyen] ou [Faible].

Pour basculer entre le mode mains libres et le mode combiné

Pendant un appel, appuyez sur pour basculer le son de l'appel entre l'appareil et le téléphone mobile.

Remarque

Certaines téléphones mobiles ne permettent pas d'effectuer cette opération.

Pour répondre automatiquement à un appel entrant

Appuyez sur..., puis réglez [Réponse automatique] sur [ACTIVÉ].

Apple carplay

Apple CarPlay vous permet d'utiliser votre iPhone dans la voiture de manière à rester concentré sur la route.

Remarques relatives à l'utilisation d'apple carplay

• Un iPhone sous iOS 7.1 ou une version ultérieure est requis. Procédez à la mise à jour vers la dernière version d'iOS avant utilisation.
• Apple CarPlay peut s'utiliser sur un iPhone 5 ou une version ultérieure.
• Pour plus d'informations sur les modèles compatibles, consultez la liste de compatibilité du site d'assistance à l'adresse mentionnée au dos du manuel.
• Pour plus d'informations sur Apple CarPlay, reportez-vous au manuel fourni avec votre iPhone ou visitez le site Web d'Apple CarPlay.
• Comme le GPS de votre iPhone est utilisé, placez votre iPhone à un endroit où il peut facilement recevoir un signal GPS.

1. Connectez votre iPhone au port USB. 2. Appuyez sur HOME, puis appuyez sur l'icône Apple CarPlay.

L'affichage de l'iPhone apparait sur celui de l'appareil. Appuyez et commandez les applications.

Android Auto étend la plateforme Android™ dans la voiture d'une manière spécifique conçue pour la conduite.

Remarques relatives à l'utilisation d'android auto

• Un téléphone Android sous Android 5.0 ou une version supérieure est requis. Procédez à la mise à jour vers la première version du système d'exploitation avant utilisation.
• Voiture téléphone Android doit prendre en charge Android Auto. Pour plus d'informations sur les modèles compatibles, consultez la liste de compatibilité du site d'assistance à l'adresse mentionnée au dos du manuel.
• Télécharge l'application Android Auto sur Google Play.
• Pour plus d'informations sur Android Auto, reportez-vous au manuel fourni avec votre téléphone Android ou visitez le site Web d'Android Auto.
• Comme le GPS de votre téléphone Android est utilisé, placez votre téléphone Android à un endroit où il peut facilement recevoir un signal GPS.
• Il se peut qu'Android Auto soit indisponible dans votre pays ou région.

1. Connectez votre téléphone Android au port USB. 2. Appuyez sur HOME, puis appuyez sur l'icône Android Auto.

L'interface d'Android Auto s'affiche en plein écran sur l'écran de l'appareil. Appuyez et commandez les applications.

Utilisation de la commande gestuelle

Voulez effectuer les opérations fréquemment utilisées en faisant glisser le doigt sur l'écran de réception/lecture.

Remarque

Les commandes gestuelles expliquées ci-après ne sont pas disponibles sur les écrans d'Apple CarPlay et d'Android Auto.

Procedez comme suit	Pour
Balayer de gauche à droite	Réception radio : rechercher des stations vers l'avant. (Identique à un appui long de▶I.)
	Lecture video/ audio : sauter un fichier/ une piste vers l'avant. (Identique à▶I.)
Balayer de droite à gauche	Réception radio : rechercher des stations vers l'arrière. (Identique à un appui long de▶I.)
	Lecture video/ audio : sauter un fichier/ une piste vers l'arrière. (Identique à▶I.)
Balayer vers le haut	Réception radio : capter des stations mémorisées (vers l'avant).
	Lecture video/ audio : sauter un album (dossoir) vers l'avant.
Balayer vers le bas	Réception radio : capter des stations mémorisées (vers l'arrière).
	Lecture video/ audio : sauter un album (dossoir) vers l'arrière.

Réglages de base

Vous pouvez régler des éléments dans les catégories de configuration suivantes :

Réglages généraux, Réglages du son, Réglages visuels

1 Appuyez sur HOME, puis sur [Réglages]. 2 Appuyez sur l'une des icônes des catégories de configuration.

Les éléments qui peuvent être définis varient selon la source et les réglages. 3 Déplacez la barre de défilement vers le haut ou le bas pour sélectionner l'élément souhaité.

Pour revenir à l'affichage précédent

Appuyez sur 3.

Pour basculer vers l'écran de lecture

Appuyez sur 5.

Régimes généraux

Permet de sélectionner la langue d'affichage : [English], [Español], [Français], [Deutsch], [Italiano], [Nederlands], [Português], [Pycckï], [Inu], [], [], [].

Permet de régler l'horloge au moyen des données RDS : [DÉSACTIVÉ], [ACTIVE].

Date/heure

Format date

Permet de sélectionner le format : [DD/MM/YY], [MM/DD/YY], [YY/MM/DD].

Format heure

Permet de sélectionner le format : [12 h], [24 h].

Régler Date/Heure

Permet de régler l'horloge manuellement.

Son des touches

Permet d'activer les sons de fonctionnement : [DÉSACTIVÉ], [ACTIVÉ].

Réglages luminosité

Permet d'atténuer l'affichage : [DÉSACTIVÉ], [Auto], [ACTIVÉ].

([Auto] est seulement disponible lorsque le fil de commande de l'éclairage est connecté et ne fonctionne que si les phares sont allumés.)

Niveau gradateur

Permet de régler le niveau de luminosité quand le gradateur est activé : -5 à +5.

Réglage de l'écran tactile

Permet de régler l'étalonnage de l'écran tactile si le point sur lequel vous appuyez est décalé par rapport à l'élément souhaité.

Entrée camera

Permet de sélectionner l'image de la caméra de recul : [DÉSACTIVÉ], [Normal], [Inversé] (image miroir).

Contrôle direction

Permet de sélectionner le mode d'entrée de la télécommande connectée. Pour éviter toute erreur de fonctionnement, vérifie avant utilisation si le mode d'entrée correspond à la télécommande connectée.

Personalisé

Mode de saisie de la télécommande de volant (suivez les procédures de [Personn. contrôle direction] pour enregistrer les fonctions sur la télécommande connectée).

Présélectionnée

Mode d'entrée de la télécommande filaire à l'exclusion de la télécommande au volant.

Personnal. contrôle direction

Le panneau des touches du volant apparait.

1 Appuyez sur la touche que vous souhaitez attribuer au volant et maintenez-la enfoncée. La touche du panneau s'allume (veille). Appuyez sur la touche du volant à laquelle vous souhaitez attribuer la fonction et maintenez-la enfoncée. La touche du panneau change de couleur (mise en surbrillance ou entourée d’une ligne orange). Pour enregistrer d’autres fonctions, répétez les étapes 1 et 2.

(Disponible uniquement lorsque [Contrôle direction] est réglé sur [Personnalisé].)

Remarques

• Pendant les réglages, la télécommande connectée est indisponible même si certaines fonctions ont déjà été enregistrées. Utilisez les touches de l'appareil.
• Si une erreur se produit lors de l'enregistrement, toutes les données enregistrées sont effacées. Recommencez l'enregistrement à partir du début.
• Il est possible que cette fonction ne soit pas disponible sur certains véhicules. Pour plus d'informations sur la compatibilité de votre véhicule, visitez le site d'assistance indiqué sur la couverture arrière.

Connexion bluetooth

Permet d'activer le signal BLUETOOTH : [DÉSACTIVÉ], [ACTIVÉ], [Pairage] (passe en mode de veille de pairage).

Information application bluetooth

Permet d'afficher les informations du périphérique connecté à l'appareil. (Disponible uniquement lorsque [Connexion Bluetooth] est réglé sur [ACTIVE] et qu'un périphérique BLUETOOTH est connecté à l'appareil.)

Rétablir bluetooth

Permet d'initialiser tous les réglages relatifs au BLUETOOTH, notamment les informations de pairage, l'historique des appels, l'historique des périphériques BLUOOTH connectés, etc.

Réglage de recul

Permet de régler la longueur et/ou la position des lignes de repère de l'image provenant de la caméra de recul en appuyant sur les flèches.

Réinitialisation usine

Permet de rétablir tous les réglages par défaut.

Version du logiciel

Permet de mettre à jour et de vérifier la version du logiciel.

Permet d'afficher les licences logicielles.

Réglages du son

Permet de renforcer les graves en synchronisation avec le niveau de volume : [DESACTIVE], [1], [2].

Eq10/caisse basse

Permet de sélectionner une course d'égalisation et de régler le niveau du caisson de graves. EQ10

Permet de selectionner la courbe d'égalisation : [DEACTIVE], [R&B], [Rock], [Pop], [Dance], [Hip-Hop], [Electronica], [Jazz], [Soul], [Country], [Personalisé]. [Personalisé] permet de régler la courbe d'égalisation : -6 à +6.

Caisse basse

Permet de régler le niveau de volume du caisson de graves : [DÉSACTIVÉ], -10 à +10.

Balance/équilibrage

Permet de régler le niveau de la balance ou de l'équilibreur.

Balance

Permet de régler la balance du son entre les haut-parleurs gauche et droit : G15 à D15.

Équilibrageur

Permet de régler la balance du son entre les haut-parleurs avant et arrière : avant 15 à arrière 15.

Répartiteur

Permet de régler la fréquence de coupure et la phase du caisson de graves.

Filtre salle-haute

Permet de sélectionner la fréquence de coupure des haut-parleurs avant/arrière: [50Hz], [60Hz], [80Hz], [100Hz], [120Hz], [DÉACTIVÉ].

Filtre salle-bas

Permet de sélectionner la fréquence de coupure du caisson de graves: [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

Phase caissantes basses

Permet de sélectionner la phase du caisson de graves : [Normal], [Inverse].

Permet d'améliorer la sortie audio : [DÉSACTIVÉ], [Faible], [Moyen], [Élevé].

Démonstration

Permet d'activer la démonstration : [DÉSACTIVÉ], [ACTIVÉ].

Taux de trame vidéo USB

Permet de sélectionner la fréquence d'images vidéo sur l'écran de l'ordinateur : [60fps], [50fps].

Permet d'afficher la pochette de l'album en arrêté-plan pendant la lecture de musique USB : [DÉSACTIVÉ], [ACTIVÉ].

Fond d'écran

Permet de changer de fond d’écran en appuyant sur la couleur souhaitée ou de définir vos données photo préférées sur un périphérique USB de type MSC (Mass Storage Class) en tant que fond d’écran.

Mise à jour du firmware

Pour permettre à jour le firmware, visitez le site d'assistance mentionné au dos du manuel, puis suivez les instructions en ligne.

La mise à jour du firmware peut prendre plusieurs minutes. Pendant la mise à jour, ne coupez pas le contact.

Précautions

• Si votre véhicule est resté garé en plein soleil, laissez l'appareil refroidir avant de l'utiliser. L'antenne électrique se déploie automatiquement.
• Pour procéder au transfert de propriété de votre voiture ou pour la mise au rebut alors que l'appareil est installé, rétablissez tous les réglages par défaut en exécutant Réinit. Usine (page 15).

Pour préserver un son de haute qualité

Ne projetez pas de liquide sur l'appareil.

Remarques sur la sécurité

• Vous devez conformer aux règles, lois et réglementations locales en vigueur en matière de circulation.
• Pendant la conduite
• Ne regardez pas ou n'utilise pas l'appareil, car cela pourrait détourner votre attention et provoquer un accident. Pour regarder ou utiliser l'appareil, garez votre vehicule dans un lieu sur.
• N'utilise pas la fonction de configuration ou toute autre fonction qui pourrait détourner votre attention de la route. Lorsque vous reculez, veillez à bien regarder derrière vous et observez les alentours avec attention pour votre sécurité, même si la caméra de recul est connectée. Ne vous fiez pas uniquement à la caméra de recul.
• Pendant l'utilisation
• N'introduizez pas la main, un doigt ou un corps étranger dans l'appareil, car vous risqueriez de l'endommager ou de vous blesser.
• Conservez les objets de petite taille hors de la portée des enfants.
• Veillez à boucler les courroies de sécurité pour éviter toute blessure éventuelle en cas de mouvement brusque du véhicule.

Prévention des accidents

Les images apparaissent uniquement une fois le véhicule garé et le frein de stationnement serré. Si le véhicule se met en mouvement pendant la lecture d'une réserve, l'avertissement suivant s'affiche et vous ne pouvez pas visionner la réserve.

N'utilisez pas l'appareil ou ne regardez pas le moniteur lorsque vous conduisez.

Remarque sur la licence

Ce produit inclut un logiciel que Sony utilise dans le cadre d'un contrat de licence conclu avec le détenteur des droits d'auteur. Nous sommes tenus d'annoncer le contenu du contrat aux clients, conformément aux exigences du propriétaire des droits d'auteur du logiciel.

Pour plus d'informations sur les licences logicielles, reportez-vous à la page 15.

Remarque relative au logiciel sous licence GNU gpl/lgpl

Ce produit inclut un logiciel soumis à la licence GNU General Public License (référencée sous

L'abréviation « GPL ») ou GNU Lesser General Public License (référencée sous l'abréviation « LGPL »).

Celles-ci stipulent que les clients ont le droit d'acquérir, de modifier et de redistribuer le code source du logiciel concerné conformément aux conditions de la licence GPL ou LGPL affichées sur cet appareil.

Le code source du logiciel ci-dessus est disponible sur le Web.

Pour le télécharger, accédez à l'adresse URL suivante, puis sélectionnez le nom de modèle « XAV-AX100 »

URL : http://www.sony.net/Products/Linux/Veuillez noter que Sony ne peut pas répondre ou réagir aux demandes relatives au contenu du code source.

Remarques sur l'écran LCD

Veillez à conserver l'écran LCD à l'abri de l'humidité et ne l'exposez pas à des liquides. Cela pourrait entraîner une panne.

N'exercez pas de pression sur l'écran LCD, car vous risqueriez de déformer l'image ou d'entraîner une panne (par exemple, l'image peut être floue ou l'écran LCD peut être endommagé). Appuyez sur l'écran LCD uniquement avec le doigt, sous peine de l'endommager ou de le casser. - Nettoyez l'écran LCD avec un chiffon doux et sec. N'utilisez pas de solvants tels que de la benzine, du diluant, des nettoyants disponibles dans le commerce ou des sprays antistatiques. - Utilisez l'appareil à des températures comprises entre 0°C et 40°C (entre 32°F et 104°F). - Si votre véhicule est garé dans un lieu froid ou chaud, l'image risque de ne pas être nette. Cependant, le moniteur n'est pas endommagé et l'image retrouve sa netteté une fois que la température de la voiture redevient normale. - Des points bleus, rouges ou verts fixes peuvent apparaître sur le moniteur. C'est ce qu'on appelle des «points brillants». Ils peuvent apparaître sur n'importe quel écran LCD. L'écran LCD est issu d'une technologie de haute précision et plus de 99,99 % de ses segments sont opérationnels. Cependant, il est possible qu'un faible pourcentage (généralement 0,01 %) des segments ne s'allume pas correctement. Toutefois, ceci ne gêne en aucun cas la visualisation.

Formats pris en charge

WMA (.wma)*1*2

Débit binaire : 48 kbit/s - 192 kbit/s (prise en charge du débit variable (VBR)) Fréquence d'échantillonnage : 44,1 kHz

• MP3 (.mp3) 1 2

Débit binaire : 48 kbit/s - 320 kbit/s (prise en charge du débit variable (VBR)) Fréquence d'échantillonnage : 32 kHz, 44,1 kHz, 48 kHz

• AAC (.m4a) 1 2

Débit binaire : 40 kbit/s - 320 kbit/s (prise en charge du débit variable (VBR)) Fréquence d'échantillonnage^*4 : 8 kHz - 48 kHz Bits par échantillon (bits de quantification) : 16 bits

- FLAC (.flac)*1

Fréquence d'échantillonnage*4 : 8 kHz - 96 kHz Bits par échantillon (bits de quantification) : 8 bits, 12 bits, 16 bits, 20 bits, 24 bits

• WAV (. wav)*1

Fréquence d'échantillonnage*4 : 8 kHz - 48 kHz Bits par échantillon (bits de quantification) : 16 bits, 24 bits

-Xvid (. avi)

Codec vidéo : MPEG-4 Advanced Simple Profile Codec audio : MP3 (MPEG-1 Layer3)

Débit binaire : max. 4 Mbit/s

Taux de trame : max. 30 ips (30p/60i)

Résolution : max. 720 × 576*5

MPEG-4 (.mp4)

Codec vidéo : MPEG-4 Advanced Simple Profile, AVC Baseline Profile

Codec audio : AAC

Débit binaire : max. 4 Mbit/s

Taux de trame : max. 30 ips (30p/60i)

Résolution : max. 720 × 576*5

• WMV (.wmv, .avi)*1

Codec vidéo: WMV3, WVC1

Codec audio : MP3, WMA

Débit binaire: max. 6 Mbit/s

Taux de trame : max. 30 ips

Résolution : max. 720 × 576*5

-FLV(. flv)

Codec vidéo : Sorenson H.263, AVC Baseline Profile

Codec audio : MP3, AAC

Débit binaire : max. 660 kbit/s

Taux de trame : max. 30 ips

Résolution : max. 720 × 480*5

-MKV(. mkv)

Codec vidéo : MPEG-4 Advanced Simple Profile, AVC Baseline Profile

Codec audio : WMA, MP3, AAC

Débit binaire : max. 5 Mbit/s

Taux de trame : max. 30 ips

Résolution : max. 720 × 576*5

1 Les fichiers protégés par des droits d'auteur et les fichiers audio multicanaux ne peuvent pas être lus. 2 Les fichiers DRM (Digital Rights Management) ne peuvent pas être lus. 3 Les débits binaires non standard ou non garantis sont inclus selon la fréquence d'échantillonnage. 4 Il est possible que la fréquence d'échantillonnage ne corresponde pas à tous les encodeurs. *5 Ces valeurs indiquent la résolution maximale de la vidéo qui peut être lue et non la résolution d'affichage du lecteur. La résolution d'affichage est de 800 × 480.

Remarque

Certains fichiers risquent de ne pas pouvoir être lus même si leur format de fichier est pris en charge.

• Pour plus d'informations sur les modèles d'iPhone compatibles, visitez le site d'assistance indiqué sur la dernière de couverture. « Made for iPhone » signifie qu'un accessoire électronique a été spécialement conçu pour se connecter à l'iPhone et a été certifié par le développement comme répondant aux normes de performance d'Apple. Apple n'est pas responsable du fonctionnement de cet appareil ou de sa conformité aux normes réglementaires et de sécurité. Veuillez noter que l'utilisation de cet accessoire avec un iPhone peut affecter les performances des transmissions sans fil.

Si vous avez des questions ou si vous rencontrez des problèmes concernant votre appareil qui ne sont pas abordés dans ce mode d'emploi, consultez votre revendeur Sony le plus proche.

Moniteur

Type d'écran : moniteur LCD couleur grand écran

Dimensions : 6,4 po

Système : matrice active TFT

Nombre de pixels :

1 152 000 pixels (800 × 3 (RVB) × 480)

Système couleur :

Sélection automatique PAL/NTSC/SECAM/

PAL-M pour la borne CAMERA IN

Radio

Plage de syntonisation : 87,5 – 108,0 MHz

Borne d'antenne :

Connecteur d'antenne externe

Moyenne fréquence : 150 kHz

Sensibilité utile : 10 dBµV

Sélectivité : 70 dB à 400 kHz

Rapport signal/bruit : 70 dB (mono)

Déphasage à 1 kHz : 30 dB

Réponse en fréquence : 20 - 15 000 Hz

Plage de syntonisation : 531 – 1602 kHz

Borne d'antenne :

Connecteur d'antenne externe

Moyenne fréquence :

9 267 kHz ou 9 258 kHz/4,5 kHz

Sensibilité: 44 μV

Lecteur USB

Courant maximal : 1,5 A

Communication sans fil

Système de communication :

Norme Bluetooth version 2.1

Sortie:

Portée de communication maximale*1:

En ligne directe environ 10 m (33 pi)

Gamme de fréquences :

Gamme des 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Méthode de modulation : FHSS

Profils BLUETOOTH compatibles*2 :

Codec correspondant : SBC (.sbc)

1 La portée réelle varie en fonction de nombreux facteurs tels que la présence d'obstacles entre les appareils, les champs magnétiques autour des fours à micro-ondes, l'électricité statique, la sensibilité de la réception, les performances de l'antenne, le système d'exploitation, les applications logicielles, etc. 2 Les profils standard BLUETOOTH sont destinés à la communication BLUETOOTH entre les périphériques.

Amplificateur de puissance

Sorties : sorties haut-parleurs

Impédance des haut-parleurs : 4 ohms - 8 ohms

Puissance de sortie maximale: 55W× 4 (sous

PAL-M pour la borne CAMERA IN

Sorties :

Borne de sortie audio (FRONT, REAR, SUB)

Borne de commande de l'antenne électrique / amplificateur de puissance (REM OUT)

Entrées :

Borne de commande de l'éclairage

Borne d'entrée de la commande de direction

Borne d'entrée de l'antenne

Borne d'entrée du micro

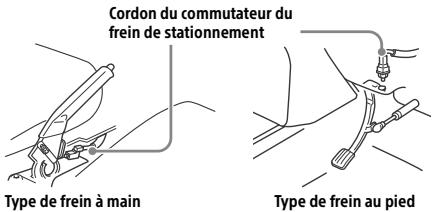

Borne de commande du frein de stationnement

Borne d'entrée de la marche arrière

Borne d'entrée de la marche arrière

Port USB

Alimentation requise : batterie de véhicule 12 V CC (masse négative)

Consommation nominale : 10 A

Dimensions : environ 178 mm × 100 mm × 161,5 mm (l/h/p)

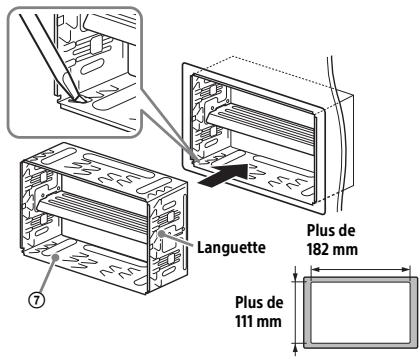

Dimensions de montage :

environ 182mm× 110,6mm× 149,5mm

(l/h/p)

Masse : environ 1,1 kg

Contenu de l'emballage :

Composants destinés à l'installation et aux connexions (1 jeu)

Micro (1)

Accessoires et équipement optionnels :

Cable d'entrée de la télécommande au volant : RC-SR1

Il est possible que vous, revendeur, ne disposiez pas de certains accessoires décrits ci-dessus. Veuillez vous adresser à lui pour tout renseignement complémentaire.

La conception et les spécifications sont sujettes à modification sans préavis.

Droits d'auteur

Les logos et la marque verbale Bluetooth® sont des marques déposées qui appartiennent à Bluetooth SIG, Inc. et qui sont utilisées par Sony Corporation sous licence uniquement. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs.

Windows Media est une marque ou une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute utilisation ou diffusion de la technologie décrite sortant du cadre de l'utilisation de ce produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.

Apple et iPhone sont des marques commerciales d'Apple Inc. déposées aux États-Unis et dans d'autres pays.

Apple CarPlay est une marque commerciale d'Apple Inc.

Licence de la technologie de codage audio MPEG Layer-3 et des brevets obtenue de Fraunhofer IIS et Thomson.

Android, Android Auto, Google et Google Play sont des marques commerciales de Google Inc.

Ce produit utilise des données de polices accordées sous licence à Sony et qui sont la propriété de Monotype Imaging Inc.

Ces données de polices ne peuvent être utilisées qu'en rapport avec ce produit.

CE PRODUIT EST COMMERCIALISED SOUS LA LICENCE DU PORTEFEUILLE DE BREVETS MPEG-4 VISUAL ET EST DESTINÉ À UNE UTILISATION PERSONNELLE ET NON COMMERCIALE PAR UN UTILISATEUR À DES FINS DE DÉCODAGE DE VÉDÉOS CONFORMES À LA NORME VISUELLE MPEG-4 (« VIDEO MPEG-4 ») ENCODEES PAR UN UTILISATEUR DANS LE CADRE D'UNE ACTIVITE PERSONNELLE ET NON

COMMERCIALE ET/OU OBTENUES AUPRÉS D'UN FOURNISSEUR VÉO AGRÉÉ PAR MPEG LA POUR FOURNIR DES VIDÉOS MPEG-4. AUCUNE LICENCE N'EST AUTORISÉE OU IMPLICITE POUR TOUTE AUTRE UTILISATION.

TOUTE INFORMATION COMPLEMENTAIRE, Y COMPRIS LES INFORMATIONS RELATIVES À DES UTILISATIONS PROMOTIONNELLES, INTERNES ET COMMERCIALES ET À LA LICENCE PEUT ÊTRE OBTENUE AUPRÈS DE MPEG LA, LLC. CONSULTEZ LE SITE

http://www.mpegla.com

Toutes les autres marques commerciales sont des marques appartenant à leurs détenteurs respectifs.

Dépannage

La liste de contrôles suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer en revue la liste de contrôles ci-dessous, vérifie les procédures de connexion et d'utilisation.

Pour plus d'informations sur l'utilisation du fusible et le retrait de l'appareil du tableau de bord, reportez-vous à la section « Connexion/Installation » (page 23).

Si le problème n'est pas résolu, visitez le site d'assistance indiqué sur la couverture arrière.

Généralités

L'appareil n'est pas alimenté.

Vérifiez le fusible. La connexion n'est pas correcte.

• Connectez les câbles d'alimentation jaune et rouge.

Aucun bip n'est émis.

Un amplificateur de puissance en option est connecté et vous n'utilisez pas l'amplificateur intégré.

Le fusible a sauté.

L'appareil fait du bruit lorsque la position de la clé de contact est modifiée.

Les câbles ne sont pas connectés correctement au connecteur d'alimentation destiné aux accessoires du véhicule.

L'affichage disparaît du moniteur ou il n'apparaît pas.

Le gradateur est réglé sur [ACTIVÉ] (page 14). → L'affichage disparaît si vous maintenez la touche HOME enfoncée.

• Appuyez sur la touche HOME de l'appareil.

La fonction de désactivation du moniteur est activée (page 5). - Appuyez n'importe où sur l'affichage pour le réactiver.

L'affichage ne réagit pas alors que vous appuyez correctement.

Appuyez sur une partie de l'affichage à la fois. Si vous appuyez sur plusieurs parties en même temps, l'affichage ne fonctionne pas correctement. → Étalez l'écran tactile de l'affichage (page 14). → Appuyez fermement sur le pavé sensible à la pression.

Des éléments de menu ne peuvent pas être sélectionnés.

Les éléments de menu indisponibles sont grisés.

Il est impossible de capter les stations. le son s'accompagne de bruit.

La connexion n'est pas correcte.

• Connectez le cable REM OUT (rayé bleu/blanc) ou le cable d'alimentation accessoire (rouge) au cable d'alimentation de l'amplificateur d'antenne de la voiture (uniquement si votre véhicule est équipé d'une antenne radio intégrée dans la vitre avant/latérale).
• Vérifiez la connexion de l'antenne de voiture. - Si l'antenne automatique ne se déploie pas, vérifiez la connexion du cable de commande d'antenne électrique.

Impossible de capter une préselection.

Le signal capté est trop faible.

PTY affiche [PTY introuvable.]

La station actuellement captée n'est pas une station RDS. Les données RDS n'ont pas été reçues. La station ne spécifie pas le type d'émission.

La recherche commence après quelques secondes d'écoute.

La station ne diffuse pas d'informations TP ou le signal capté est faible. - Désactive TA (page 9).

Aucun message de radioguidage.

Activez TA (page 9). La station n'émet pas de messages de radioguidage, malgré l'indication TP. - Réglez la fréquence pour capter une autre station.

Absence d'image/présence de parasites sur l'image.

Une connexion est incorrecte. L'installation est incorrecte.

• Installez l'appareil à un angle inférieur à, dans un endroit stable du véhicule.

L'image n'occupe pas la totalité de l'écran.

Le format est défini sur la source de lecture.

Absence de son/le son saute/le son grésille.

→ Une connexion est incorrecte. → Vérifiez la connexion entre cet appareil et l'appareil connecté et réglez le sélection d'entrée de l'autre appareil sur la source correspondant à cet appareil.

→ L'installation est incorrecte. - Installez l'appareil à un angle inférieur à, dans un endroit stable du véhicule. → L'appareil est en mode de pause/de retour rapide/d'avance rapide. → Les réglages des sorties sont incorrects. → Le volume est trop faible. → La fonction ATT est activée. → Le format n'est pas pris en charge.

• Vérifiez si le format est pris en charge par cet appareil (page 17).

Le son s'accompagne de parasites.

Éloignez les cordons des câbles.

Impossible de dire des éléments via un concentrateur USB.

Connectez des périphériques USB à cet appareil sans passer par un concentrateur USB.

Impossible délire des éléments.

Reconnectez le périphérique USB.

La lecture sur un périphérique USB exige un début de démarrage plus long.

Le périphérique USB contient des fichiers volumineux ou une arborescence de fichiers complexe.

Le son est intermittent.

Il est possible que le son soit intermittent à un débit binaire élevé.

Impossible de dire des fichiers audio

Les périphériques USB formatés avec des systèmes de fichiers autres que FAT12, FAT16 ou FAT32 ne sont pas pris en charge.

• Cet appareil prend en charge les formats FAT12, FAT16 et FAT32, mais il se peut que certains périphériques USB ne les prennent pas tous en charge. Pour plus d'informations, consultez le mode d'emploi de chaque périphérique USB ou contactez leur fabricant.

L'autre périphérique bluetooth ne détecte pas cet appareil.

→ Réglez [Connexion Bluetooth] sur [ACTIVÉ] (page 14). → Lorsqu'il se connecte à un périphérique BLUETOOTH, cet appareil ne peut pas être détecté par un autre périphérique. Mettez fin à la connexion en cours et recherchez cet appareil à partir de l'autre périphérique. → Selon votre smartphone ou téléphone mobile, vous devrez peut-être supprimer cet appareil de l'histoire du smartphone ou téléphone mobile connecté avant de les jumeler à nouveau (page 7).

Impossible d'établir la connexion.

Vérifiez les procédures de paire et de connexion dans le manuel de l'autre périphérique, par exemple, et recommencez l'opération.

Le nom du périphérique détecté ne s'affiche pas.

Selon l'état de l'autre périphérique, il peut être impossible d'obtenir un nom.

Absence de sonnerie.

Augmentez le volume pendant la réception d'un appel.

Le volume de la voix de l'utilisateur est faible.

Augmentez le volume pendant un appel.

L'interlocuteur trouvou le volume trop faible ou trop élevé.

Réglez le niveau [Volume Micro] (page 12).

Les conversations téléphoniques s'accompagnent d'écho ou de parasites.

→ Diminuez le volume. → Si le bruit environnant, autre que le son de l'appont téléphonique, est fort, essayez de réduire ce bruit. - Fermez la fenêtre si la rue est bruyante. - Si le climatiseur est bruyant, diminuez-le.

La qualité sonore du téléphone est mauvaise.

La qualité sonore du téléphone dépend des conditions de réception du téléphone mobile. - Déplacez votre véhicule dans un endroit où la réception est claire si elle était mauvaise.

Le volume du périphérique bluetooth connecté est faible ou élevé.

Le niveau de volume varie d'un périphérique BLUETOOTH à l'autre. - Vous pouvez réduire les différences de volume entre cet appareil et le périphérique BLUETOOTH (page 10).

Le son s'interrompt en cours de streaming audio ou la connexion bluetooth échoue.

→ Réduisez la distance entre l'appareil et le périphérique BLUETOOTH. → Si le périphérique BLUETOOTH est rangé dans un étui qui interrompt le signal, sortez-le de cet étui pour l'utiliser. → Plusieurs périphériques BLUETOOTH ou d'autres appareils (notamment des équipements de radio-amateurs) qui émettent des ondes radio sont utilisés à proximité. - Mettez les autres périphériques hors tension. - Éloignez l'appareil des autres périphériques. → Le son de la lecture s'interrompt momentanément quand cet appareil se connecte à un téléphone mobile. Il ne s'agit pas d'un problème de fonctionnement.

Impossible de commander le périphérique bluetooth connecté en cours de streaming audio.

Vérifiez que le périphérique BLUETOOTH connecté prend en charge le profil AVRCP.

Certaines fonctions ne sont pas activées.

Vérifiez que le périphérique à connecter prend en charge les fonctions en question.

Réponse involontaire à un appel.

Le téléphone à connecter est configuré pour appeler automatiquement. [Réponse automatique] de cet appareil est réglé sur [ACTIVÉ] (page 12).

Échéance du paiement dans le délai imparti.

Selon le périphérique à connecter, le délai de pairage peut être court. Essayez de terminer le pairage dans ce délai.

Les haut-parleurs du véhicule ne reproduisent aucun son pendant un appel mains libres.

Si le son provient du téléphone mobile, régalez-le pour que le son soit reproduit par les haut-parleurs du véhicule.

L'icône apple carplay n'apparaît pas sur l'écran HOME.

Notre iPhone n'est pas compatible avec Apple CarPlay. - Consultez la liste de compatibilité du site d'assistance à l'adresse mentionnée au dos du manuel. - Déconnectez votre iPhone du port USB et reconnectez-le. - Il se peut qu'Apple CarPlay soit indisponible dans votre pays ou région. Assurez-vous qu'un câble Lightning certifié est utilisé pour connecter votre iPhone à l'appareil.

L'icone android auto n'apparaît pas sur l'écran HOME.

Consultez votre téléphone Android et acceptez les clauses de non-responsabilité et les demandes d'autorisation pour utiliser Android Auto sur votre téléphone Android. Aucune application Android Auto n'est installée sur votre téléphone Android.

• Téléchargez et installez l'application Android Auto sur votre téléphone Android.

→ Votre téléphone Android n'est pas compatible avec Android Auto. - Un téléphone Android sous Android 5.0 ou une version supérieure est requis. Consultez la liste de compatibilité du site d'assistance à l'adresse mentionnée au dos du manuel.

Déconnectez votre téléphone Android du port USB et reconnectez-le. → Il se peut qu'Android Auto soit indisponible dans votre pays ou région.

Concentrateur USB non pris en charge

Cet appareil ne prend pas en charge les concentrateurs USB.

Aucune donnée de lecture

Le périphérique USB ne contient pas de données de lecture. - Chargez des fichiers/données de musique sur le périphérique USB.

Lecture imposée de ce contenu.

Le contenu actuellement sélectionné ne peut pas être lu. - Le contenu est ignoré mais le contenu suivant est lu.

Danger de surintensité entre USB

Le périphérique USB est surchargé.

• Déconnectez le périphérique USB.
• Indique que le périphérique USB est hors d'usage ou que le périphérique connecté n'est pas pris en charge.

Le périphérique USB n'est pas supporté

Pour plus d'informations sur la compatibilité de votre périphérique USB, visitez le site d'assistance à l'adresse mentionnée au dos du manuel.

Pas de réponse de l'app.

L'appareil ne reconnaît pas le périphérique USB connecté.

• Reconnectez le périphérique USB.
• Vérifiez si le périphérique USB est pris en charge par l'appareil.

Lecture impossible de ce contenu.

Le contenu actuellement sélectionné est un format de fichier non pris en charge. - Vérifiez les formats de fichier pris en charge (page 17).

Périphérique bluetooth introuvable.

L'appareil est incapable de détecter un périphérique BLUETOOTH connectable. - Vérifiez la configuration BLUETOOTH du périphérique à connecter. Aucun périphérique ne figure dans la liste des périphériques BLUETOOTH enregistrés. - Procédez au pairage avec un périphérique BLUETOOTH (page 7).

Appareil mains libres non disponible.

Aucun téléphone mobile n'est connecté.

• Connectez un téléphone mobile.

Réessayez

Une erreur se produit pendant l'enregistrement et toutes les données enregistrées sont effacées. Recommencez l'enregistrement à partir du début.

Si ces solutions ne permettent pas d'améliorer la situation, contactez votre revendeur Sony le plus proche.

Attention

• Acheminez tous les fils de masse jusqu'à un point de masse commun.
• Veillez à ce qu'aucun fil ne soit coincé sous une vis ou happé par des pièces mobiles (par exemple, une glissière de siège).
• Avant d'effectuer les connexions, coupez le contact du véhicule pour éviter les courts-circuits.
• Connectez les câbles d'alimentation jaune et rouge uniquement quand tous les autres câbles ont été connectés.
• Pour des raisons de sécurité, veillez à isoler avec du ruban isolant les extrémités libres des fils non connectés.

• Choisissez soigneusement l'emplacement d'installation afin que l'appareil n'entrave pas la conduite normale.
• Évitez d'installer l'appareil dans des endroits soumis à la poussière, à la salure, à des vibrations excessives ou à des températures élevées, notamment les rayons directs du soleil ou la proximité des conduites de chauffage.
• Utilisez exclusivement le matériel de fixation fourni afin de garantir une installation sûre.

Remarque sur le câble d'alimentation (jaune)

Lorsque vous connectez cet appareil conjointement avec d'autres équipements stéréo, l'intensité du circuit du véhicule auquel l'appareil est relié doit être supérieure à la somme de l'intensité des fils de chaque composant.

Réglage de l'angle de fixation

Réglez l'angle de fixation afin qu'il soit inférieur à.

Liste des pièces pour installation

(2)

5 × . 8 ~mm

(3)

(4)

(5)

(6)

(8)

Cette liste des pièces ne comprend pas tout le contenu de l'emballage.

Connexion

1 Non fourni 2 Impédance des haut-parleurs : 4 Ω - 8 Ω × 4 3 Cordon à broches RCA (non fourni) 4 Selon le type de véhicule, utilisez un adaptateur pour la télécommande filaire (non fournie). Pour plus d'informations sur l'utilisation de la télécommande filaire, reportez-vous à la section « Utilisation de la télécommande filaire » (page 26). 5 Que'il soit utilisé ou non, acheminez le cordon de l'entrée micro de façon à ce qu'il n'interfère pas avec la conduite. Fixez le cordon avec un attaché-cable ou autre s'il est installé près de vos pieds. 6 Pour plus d'informations sur l'installation du micro, reportez-vous à la section « Installation du micro » (page 26). 7 Pour connecter un smartphone à l'appareil principal, un câble approprié (non fourni) est requis. 8 Pour connecter un iPhone, utilisez le câble de connexion USB pour iPhone (non fourni).

Connexions

Si vous disposez d'une antenne électrique dépourvue de relais, vous risquez de l'endommager si vous connectez cet appareil à l'aide du câble d'alimentation fourni ①.

Vers le connecteur haut-parleurs du véhicule

1	Haut-parleur arrière (droit)	⊕	Violet
2		⊗	Rayé violet/noir
3	Haut-parleur avant (droit)	⊕	Gris
4		⊗	Rayé gris/noir
5	Haut-parleur avant (gauche)	⊕	Blanc
6		⊗	Rayé blanc/noir
7	Haut-parleur arrière (gauche)	⊕	Vert
8		⊗	Rayé vert/noir

Vers le connecteur d'alimentation du véhicule

12	alimentation permanente	Jaune
13	commande de l'électrique/ amplificateur de puissance (REM OUT)	Rayé bleu/blanc
14	alimentation de l'éclairage commutée	Rayé orange/ blanc
15	alimentation commutée	Rouge
16	masse	Noir

Vers le cordon du commutateur du frein de stationnement

La position d'installation du cordon du commutateur du frein de stationnement dépend du véhicule.

N'oubliez pas de connecter le fil du frein de stationnement (vert clair) du câble de connexion de l'alimentation ① au cordon du commutateur du frein de stationnement.

Vers la borne d'alimentation +12V du fil des lampes arrière du véhicule (uniquement en cas de connexion de la caméra de recul)

Connexion de protection de la mémoire

Lorsque le câble d'alimentation jaune est connecté, le circuit mémoire est toujours alimenté, même lorsque le contact est coupé.

Connexion des haut-parleurs

• Avant de connecter les haut-parleurs, mettez l'appareil hors tension. Utilisez des haut-parleurs dont l'impédance est comprise entre 4 et 8 ohms et dont la puissance admissible est appropriée pour éviter qu'ils soient endommagés.

Connexion du moniteur

Quand vous installez un moniteur pour siège arrière, connectez son cordon du commutateur de frein de stationnement à la masse.

Schéma de connexion électrique

Vérifiez le connecteur d'alimentation auxiliaire de votre véhicule et faites correspondre correctement les connexions des cordons selon le véhicule.

Connecteur d'alimentation auxiliaire

Connexion ordinaire

12	alimentation permanente	Jaune
15	alimentation commutée	Rouge

Quand les positions des câbles rouge et jaune sont inversées

12	alimentation commutée	Jaune
15	alimentation permanente	Rouge

Pour les véhicules dépourvus de position ACC

Après avoir fait correspondre correctement les connexions et les câbles d'alimentation commutée, connectez l'appareil à l'alimentation du véhicule. Si vous avez des questions et des problèmes de connexion de cet appareil, qui ne sont pas abordés dans ce mode d'emploi, contactez votre concessionnaire automobile.

Installation du micro

Pour capturer votre voix lors d'un appel en mains libres, vous devez installer le micro ③.

Clip (non fourni)

Attention

• Il est extrêmement dangereux d'avoir le cordon enroulé adjacent à la colonne de direction ou au levier de vitesse. Empêchez le cordon et d'autres composants d'interférier avec votre conduite.
• Si vous véhicule est équipé d'airbags ou de tout autre équipement anti-choc, contactez le magasin où vous avez acheté l'appareil ou le concessionnaire avant de procéder à l'installation.

Remarque

Avant de placer l'adhésif double face ④, nettoyez la surface du tableau de bord avec un chiffon sec.

En cas d'utilisation de la télécommande au volant

Avant toute utilisation, il est indispensable d'installer le câble de connexion RC-SR1 (non fourni).

1 Pour activer la télécommande au volant, sélectionnez [Réglages généraux] → [Personn. contrôle direction] pour l'enregistrer (page 14). Quand l'enregistrement est terminé, la télécommande au volant est disponible.

Remarques sur l'installation du câble de connexion rc-sr1 (non fourni)

• Pour plus d'informations, reportez-vous au site d'assistance à l'adresse mentionnée au dos du manuel, puis connectez correctement chaque fil aux fils correspondants. Toute erreur de connexion peut endommager l'appareil.
• Il est conseillé de se faire aider par le revendeur ou un technicien qualifié.

En cas d'utilisation de la télécommande filaire

1 Pour activer la télécommande filaire, réglez [Contrôle direction] sous [Réglages généraux] sur [Présélectionnée] (page 14).

Utilisation de la caméra de recul

Avant toute utilisation, il est indispensable d'installer laamera de recul (non fournie).

L'image d'une caméra de recul connectée à la borne CAMERA IN s'affiche quand :

— le feu de recul de votre véhicule s'allume (ou le levier de vitesse est en position R (marche arrière)). — vous appuyez sur HOME, puis sur [Cam. recul].

Montage de l'appareil dans le tableau de bord

Pour les voitures japonaises, reportez-vous à la section « Montage de l'appareil dans une voiture japonaise » (page 27).

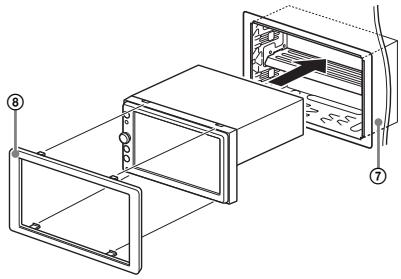

Montage de l'appareil avec un kit d'installation

Avant de procéder à l'installation, assurez-vous que les languettes des deux côtés du support ⑦ sont inclinées de 3,5 mm vers l'intérieur.

1 Positionnez le support ⑦ à l'intérieur du tableau de bord, puis pliez les griffes vers l'extérieur pour un ajustement serré.

2 Montez l'appareil sur le support ⑦.

Remarque

Si les languettes sont droites ou si elles sont inclinées vers l'extérieur, l'appareil ne peut pas être installé correctement et il risque d'être expulsé.

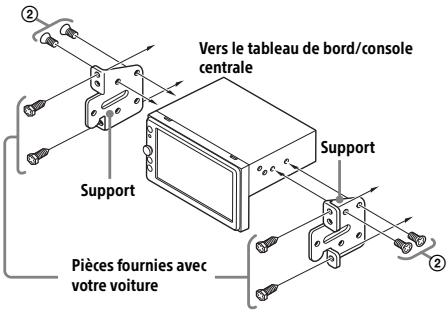

Montage de l'appareil dans une voiture japonaise

Il est possible que vous ne puissiez pas installer cet appareil dans certaines voitures japonaises. Dans ce cas, consultez votre revendeur Sony.

Quand vous montez cet appareil sur les supports préinstallés de votre voiture, utilisez les vis fournies

dans les orifices appropriés de la voiture :

Remarque

Pour éviter tout problème de fonctionnement, utilisez exclusivement les vis fournis 2 pour l'installation.

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l'intensité, en ampères, correspond à la valeur indiquée sur le fusible usagé. Si le fusible saute, vérifiez le branchement de l'alimentation et remplacez-le. Si le nouveau fusible

saute également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

http://www.compliance.sony.de/

Si vous avez des questions ou si vous souhaitez consulter les toutes dernières informations techniques sur ce produit, rendez-vous sur le site Web suivant :

Merci d'enregistrer votre produit en ligne sur :
