MODE D'EMPLOI LABELWORKS LW-Z900 EPSON

Guide de configuration réseau

Table des matières

Avant derial configuration

5

Configuration des paramètres réseau 5

Connexion au LAN sans fil 6

Connexion au LAN avec fiI 8

Sélection d'une méthode de connexion 9

Paramètres pour la connexion à un ordinateur

11

Configuration d'une connexion au LAN sans fil (mode Infrastructure) 11

Configuration des paramètres pour un LAN sans fil à l'aide du bouton-poussoir (WPS) 12

Paramètres de LAN sans fil à l'aide d'un code PIN (lors de l'obtention automatique de l'adresse IP à partir de l'imprimante) 20

Configuration manuelle des paramètres pour un LAN sans fil 27

Configuration des paramètres pour un LAN sans fil en mode Point d'accès (AP) simple à l'aide du bouton-poussoir automatique (WPS) 40

Configuration manuelle pour un LAN sans fil en mode Point d'accès (AP) simple 47

Procedure de déactivation du mode Point d'accès (AP) simple de l'imprimante 53

Configuration des paramètres pour un LAN filaire .....................54

Définition manuelle de l'adresse IP de l'imprimante 60

Connexion à partir d'un terminal portable 63

Application Epson iLabel pour les terminaux portables ....63

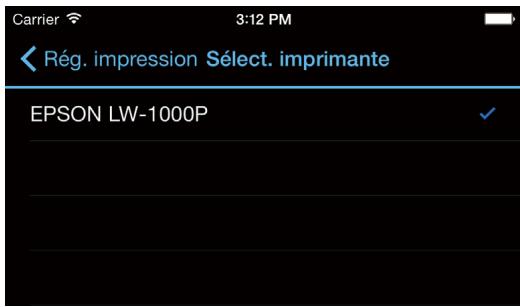

Connexion à une imprimante depuis un terminal portable tel qu'un smartphone ou une tablette 65

Ajout d'un deuxième ordinateur ou d'un terminal portable 66

Ajout d'un ordinateur 66

Ajout d'un terminal tel qu'un smartphone ou une tablette 70

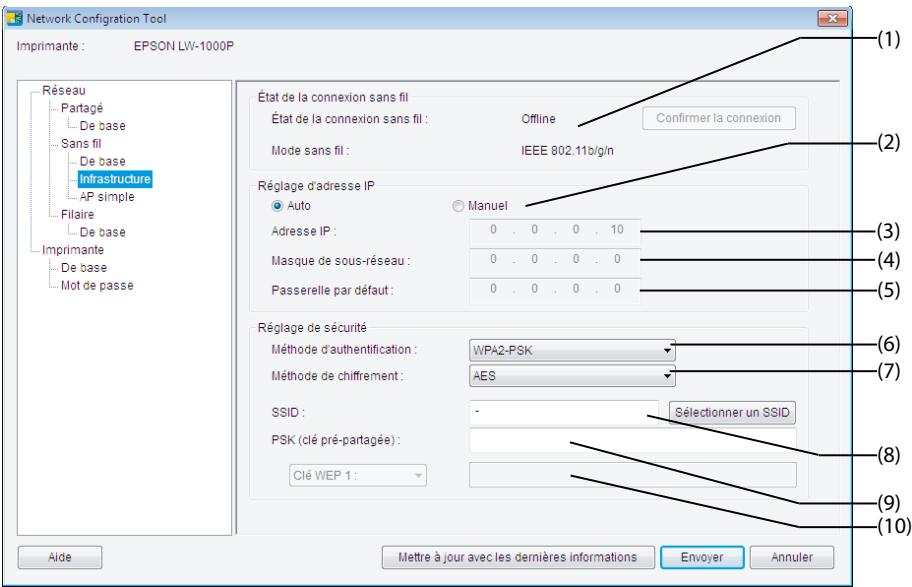

Vérification/modification des paramètres réseau de l'imprimante 71

Procedure de vérification des paramètres réseau sur l'imprimante 71

Procedure de vérification à partir d'un ordinateur 73

Détails relatifs aux paramètres réseau qui peuvent être vérifiés/modifiés 76

Envoi des paramètres réseau à l'imprimante 87

Initialisation des paramètres réseau 88

Dépannage

Dépannage des problèmes au niveau des paramètres réseau définis à l'aide du DVD-ROM inclus 91

Dépannage des problèmes au niveau des paramètres réseau définis à l'aide de l'application Network Configuration Tool 92

Dépannage des problèmes de connexion au LAN sans fil (mode Infrastructure) 96

Dépannage des problèmes de connexion au LAN sans fil (mode Point d'accès (AP) simple) 99

Dépannage des problèmes de connexion au LAN filaire 103

Méthodes de dépannage lorsque vous ne parvenez pas à vous connecter du tout 105

Marques commerciales/notation 106

Marques commerciales 106

Droits d'auteur 106

Notation 106

Remarque 107

Configuration des paramètres réseau

Important

Lors de l'installation du pilote d'impression ou d'autres logiciels, ne connectez pas un cable réseau, un cable USB ou un autre cable de connexion à l'imprimante avant que le système ne vous invite à le faire.

L'imprimante est compatible avec les types de connexion réseau suivants. Sélectionnez le type de connexion souhaité.

• LAN sans fil (mode Infrastructure)
• LAN sans fil (mode Point d'accès (AP) simple)
  LAN filaire

Notez qu'il est possible d'associer à tout moment les connexions au LAN sans fil, les connexions au LAN filaire et les connexions USB.

Important

Si plusieurs ordinateurs et imprimantes sont connectés ensemble, le mode de connexion permettant l'envoi des données d'impression est prioritaire,quelle que soit la méthode de connexion utilisée, connexions USB inclues. Procedez de nouveau à l'impression si un message d'erreur s'affiche.

Mémo

Le present document répertorie les méthodes de connexion réseau pour la connexion des ordinateurs et des imprimantes à l'aide du système d'exploitation Windows. Si vous utilisez le système d'exploitation Mac OS X, reportez-vous au guide Label Editor Lite for Macintosh User's Guide.

Connexion au LAN sans fil

Il existe deux types de connexion au LAN sans fil disponibles, dont l'un utilise un point d'accès et l'autre non. Sélectionnez la méthode de connexion la plus adaptée à votre environnement réseau.

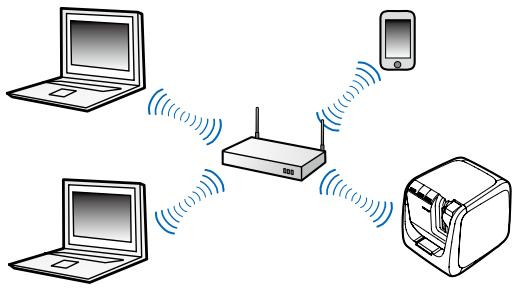

A l'aide d'un point d'accès (mode Infrastructure)

Le mode Infrastructure est un mode de communication dans le cadre duquel la connexion est effectuée via un point d'accès, un routeur à large bande ou un outil similaire, disponible dans le commerce. Les utilisateurs se connectent via des points d'accès, ce qui leur permet de configurer l'ordinateur et l'imprimante séparation, dans des lieux différents.

Il existe deux méthodes de configuration disponibles, une méthode de configuration automatique Wi-Fi Protected Setup (WPS) et une méthode de configuration manuelle.

Memo

Il existe différentes méthodes de configuration WPS (Wi-Fi Protected Setup): la méthode de configuration du LAN sans fil, la méthode à l'aide d'un bouton-poussoir, la méthode à l'aide d'un code PIN. Ces méthodes sont certifiées par la Wi-Fi Alliance, une association qui assure la promotion de la technologie de LAN sans fil.

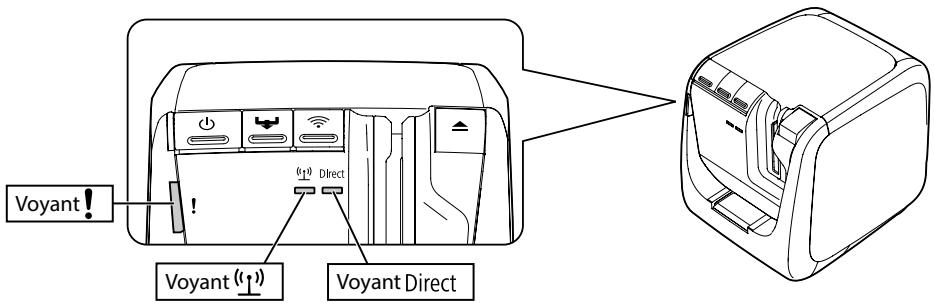

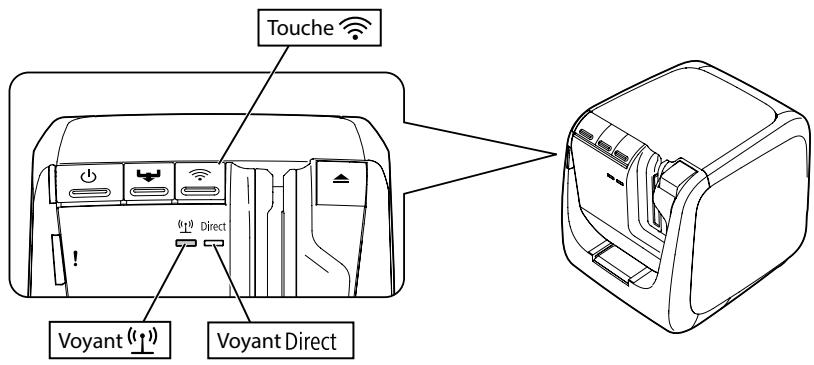

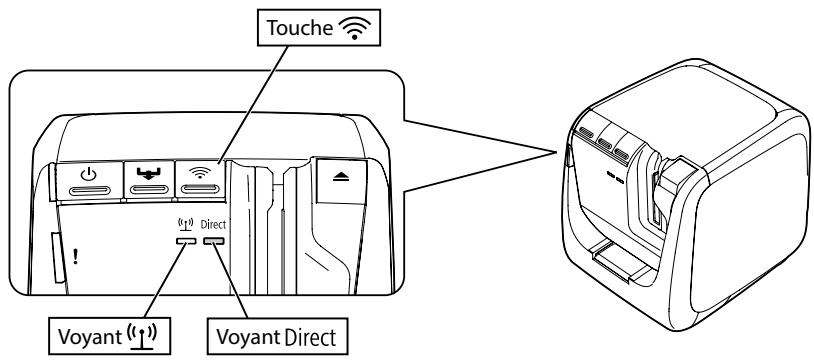

Le voyant ( ) s'allume lorsque le mode Infrastructure est activé et que l'imprimante est connectée à un LAN sans fil.

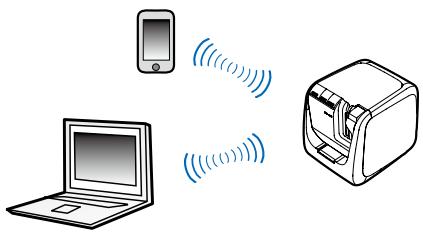

■ Sans l'aide d'un point d'accès (mode Point d'accès (AP) simple)

Lorsque ce mode est activé, un ordinateur, un smartphone ou un autre périphérique communique directement avec l'imprimante via une connexion sans fil, sans l'aide d'un point d'accès.

Les conditions suivantes doivent être remplies pour utiliser ce mode de connexion.

• L'ordinateur ou le terminal portable à connecter est configuré pour le LAN sans fil et le commutateur du LAN sans fil est activé
  L'ordinateur n'est pas connecté à un LAN sans fil
• L'ordinateur est configuré pour l'obtention automatique des adresses IP
  Levoyant Direct est allumé lorsqu'le mode Point d'accès (AP) simple est activé.

!Important

• Il est possible de connecter simultanément un maximum de quatre périhériques en mode Point d'accès (AP) simple. Si quatre périhériques sont déjà connectés, vous ne pouvez pas ajouter de périhériques.
• Vous ne pouvez pas vous connecter à des périhériques connectés à des unités autres que l'imprimante ou à Internet lorsque vous étés connecté à l'imprimante. Notre connexion Internet est désactivée lors de l'exécution de cette configuration.
• Le mode de sécurité est régé sur WPA2-PSK (AES).

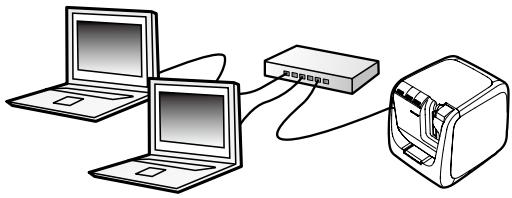

Connexion au LAN avec fil

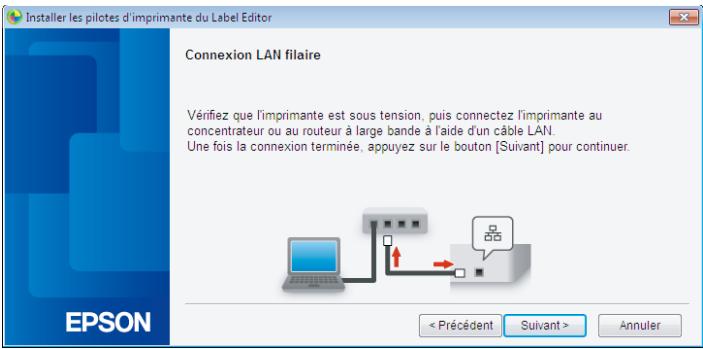

Cette méthode permet aux utilisateurs de se connecter à l'imprimante par l'intermédiaire d'un concentrateur, d'un routeur et d'un périphérique similaire, via un cable.

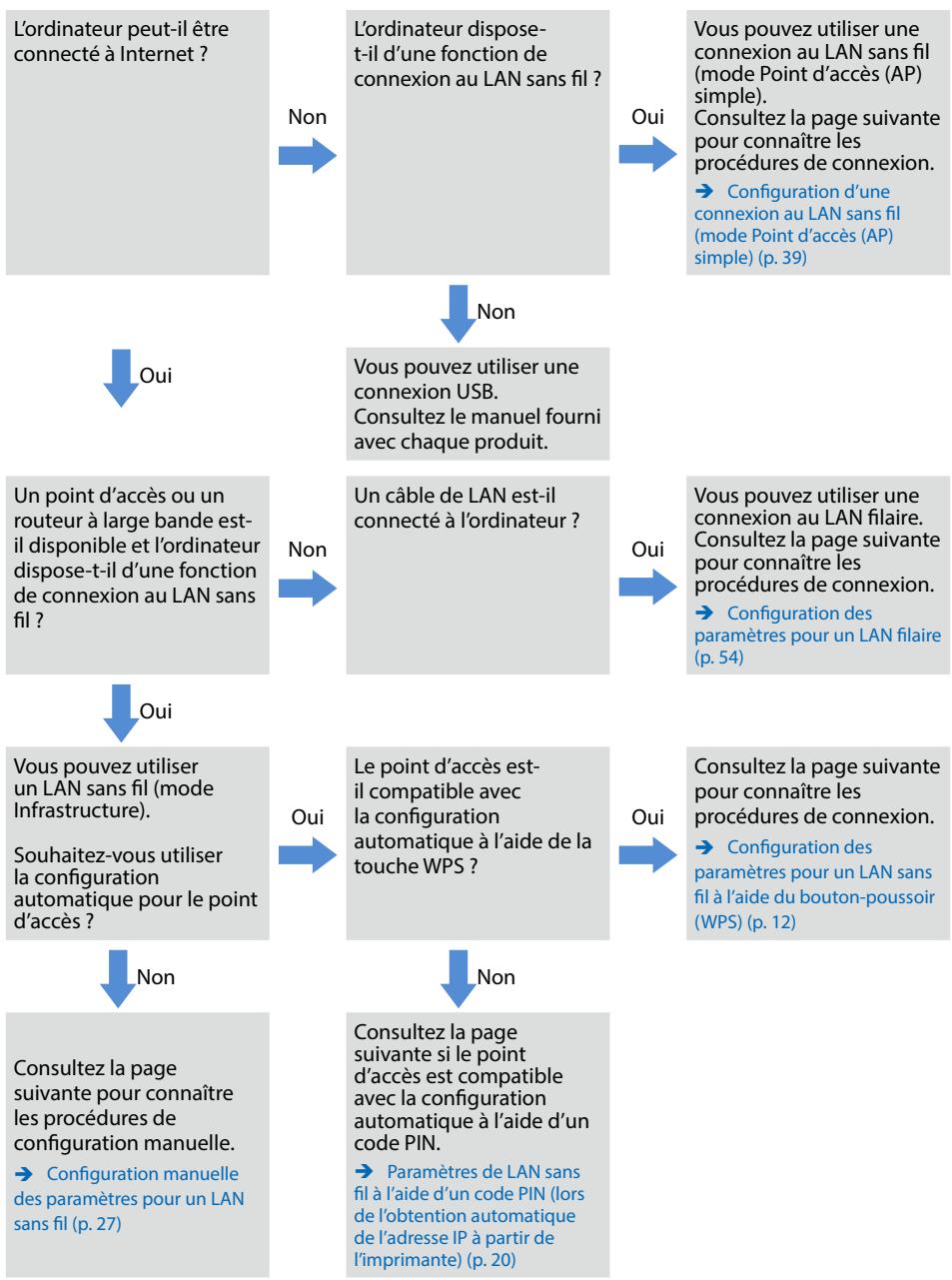

Selection d'une méthode de connexion

Selectionnez la méthode la plus adaptée à votre environnement système. Si vous n'étés pas sur de la méthode à utiliser, utilisez le schéma ci-dessous pour vous guider dans les choix disponibles.

Si vous connectez un périphérique autre qu'un ordinateur à l'imprimante, suivez les procédures de la section Connexion à partir d'un terminal portable (p. 63).

Important

Vous avez besoin des informations suivantes si vous envisagez de configurer les parametes du LAN sans fil manuellement ou si vous souhaitez utiliser une adresse IP fixe pour l'imprimante. Vérifiez auprès de votre administrateur réseau au préalable. Vous préparer vous permettra de configurer votre réseau dans les meilleures conditions.

Informations nécessaires pour la configuration d'une adresse IP fixe

• Adresse IP définie pour l'imprimante
• Masque de sous-réseau
• Passerelle par défaut

Informations nécessaires pour la configuration manuelle d'un LAN sans fil

SSID défini pour le point d'accès
- Méthode d'authentication de sécurité pour le LAN sans fil définie au niveau du point d'accès
- Méthode de chiffrement pour le LAN sans fil définié au niveau du point d'accès
- Clé prépartagée (PSK) définie au niveau du point d'accès
- Clé WEP définie au niveau du point d'accès

Configurez les paramètres pour la connexion à un ordinateur à l'aide du DVD-ROM fourni avec l'imprimante. Insérez le DVD-ROM dans le lecteur de disques de l'ordinateur, puis suivez les instructions qui s'affichent pour installer le pilote d'impression et configurer les paramètres réseau. Il existe trois méthodes de connexion à un ordinateur différentes, elles sont répertoriées ci-dessous. Sélectionnez la méthode la plus ajustée à votre environnement système.

Important

Lors de l'installation du pilote d'impression ou d'autres logiciels, ne connectez pas un cable réseau, un cable USB ou un autre cable de connexion à l'imprimante avant que le système ne vous invite à le faire.

Mémo

Vou puez vérifier et modifier les paramètres réseau ultérieurement. Pour plus de détails, consultez la page indiquée ci-dessous.

Vérification/modification des paramètres réseau de l'imprimante (p. 71)

Configuration d'une connexion au LAN sans fil (mode Infrastructure)

Cette section détaillie la méthode de configuration d'une connexion au LAN sans fil en mode Infrastructure. Sélectionnez une des méthodes de configuration des paramètres suivantes.

Configuration des paramètres pour un LAN sans fil à l'aide du bouton-poussoir (WPS) (p. 12)
Paramètres de LAN sans fil à l'aide d'un code PIN (lors de l'obtention automatique de l'adresse IP à partir de l'imprimante) (p. 20)
→ Reportez-vous au Mémo de la section Configuration des paramètres pour un LAN sans fil à l'aide du bouton-poussoir (WPS) (p. 12)
Configuration manuelle des paramètres pour un LAN sans fil (p. 27)

Important

Pour procéder à la configuration des paramètres du LAN sans fil, vous devez connecter l'ordinateur à un périhérique de LAN sans fil, tel qu'un point d'accès ou un routeur.

Configuration des paramètres pour un LAN sans fil à l'aide du bouton-poussoir (WPS)

Cette méthode de configuration peut être selectionnée lorsqu'un point d'accès WPS est utilisé et que d'autres péripériques sans fil (combinés) sont configurés à l'aide du bouton WPS. Appuyez sur la touche WPS située à l'arrière de l'imprimante et sur la touche WPS du point d'accès pour étabir la communication entre l'imprimante et le point d'accès et pour lancer la configuration automatique des paramètres réseau nécessaires. Vous devrez également configurer d'autres péripériques sans fil (combinés) à l'aide de la touche WPS pour utiliser cette méthode.

Memo

Lors de la configuration des paramètres du LAN sans fil, placez l'ordinateur, l'imprimante et le point d'accès à proximé les uns des autres. Vous aurez en effet besoin d'utiliser ces trois péripériques pour executer les procédures.

1.

Insérez le DVD-ROM inclus dans le lecteur de disques de l'ordinateur connecté. Suívez les instructions affichées à l'écran pour poursuivre.

2.

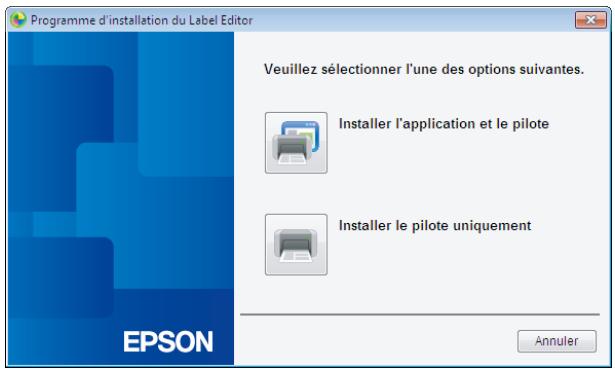

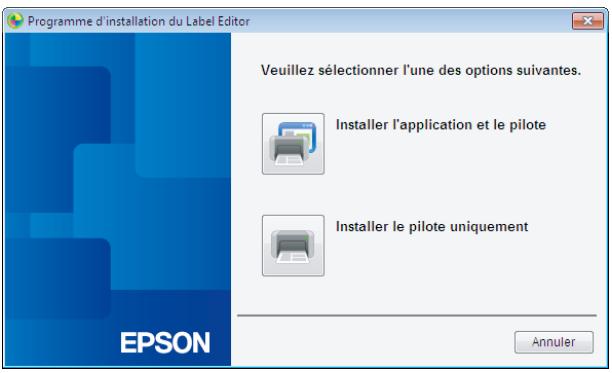

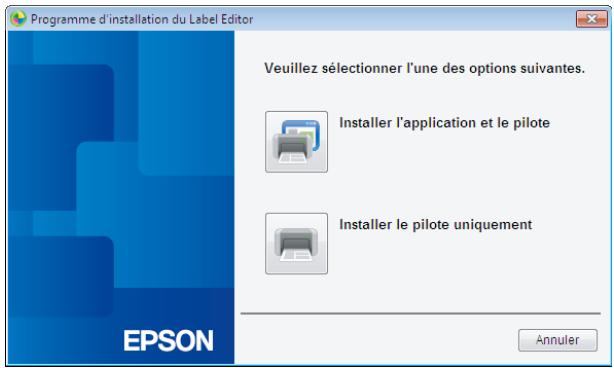

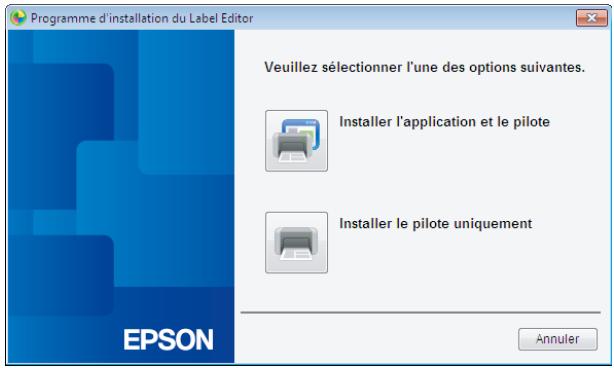

Cliquez sur le bouton [Installer l'application et le pilote].

3.

Consultez les termes du contrat de licence affché et cliquez sur [J'accepte] pour indiquer que vous avez lu et que vous acceptez les conditions du contrat de licence. Suivez ensuite les instructions affichées à l'écran pour poursuivre l'installation.

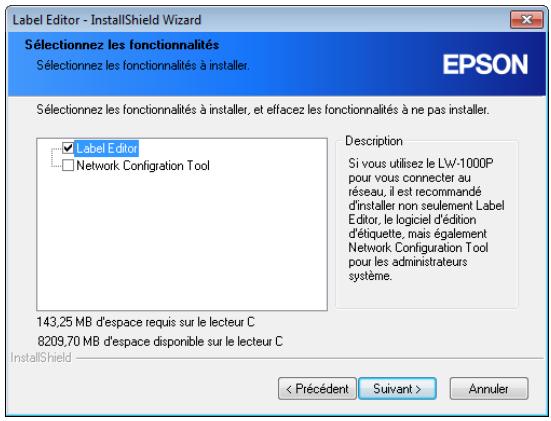

4.

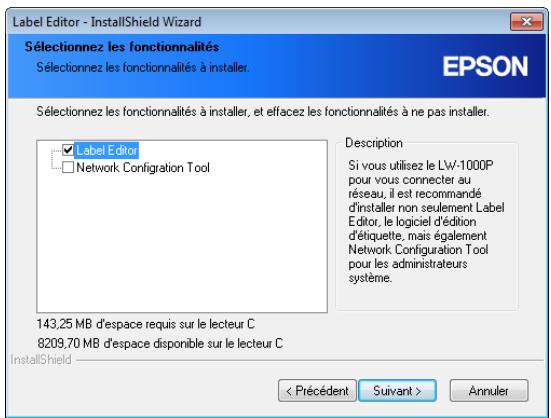

Le programme Label Editor est déjà sélectionné.
Installez l'application Network Configuration Tool si nécessaire.

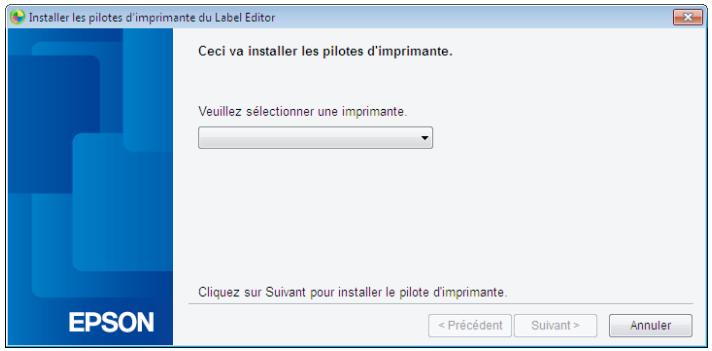

5.

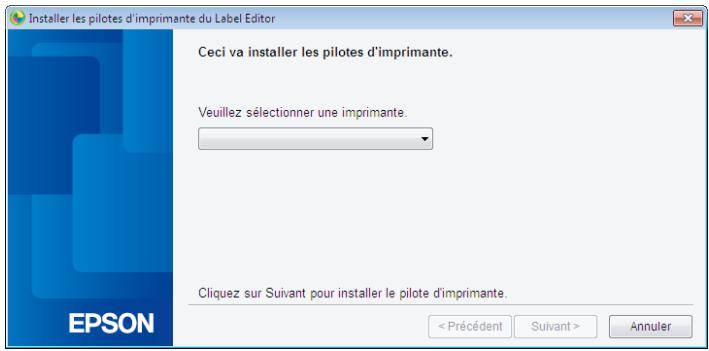

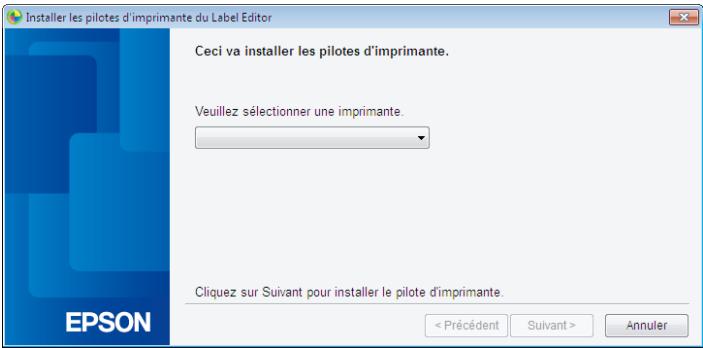

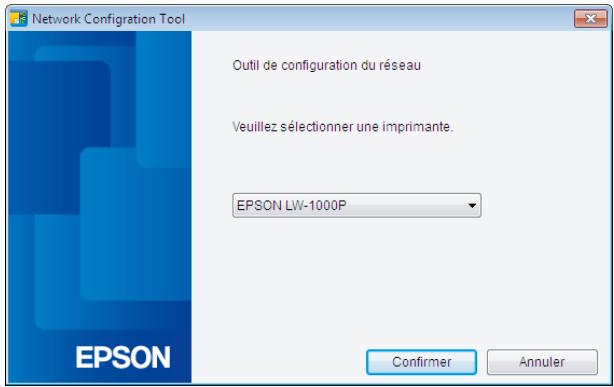

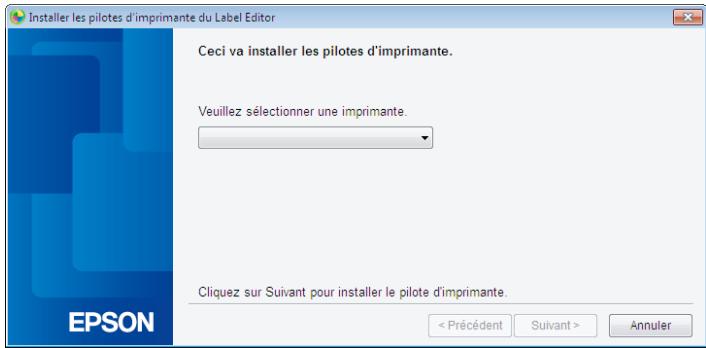

Selectionnez un modele (l'imprimante a utiliser).

6.

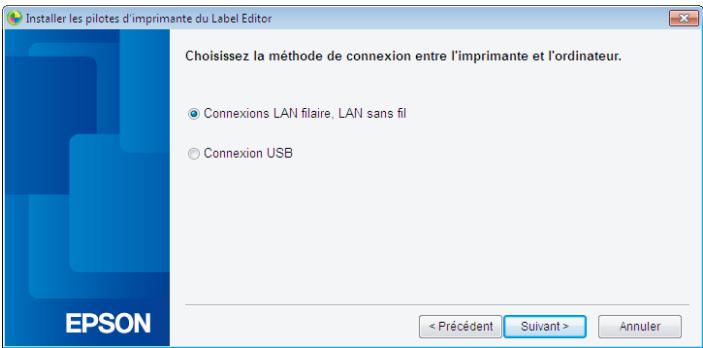

Selectionnez [Connexions LAN filaire, LAN sans fil].

7.

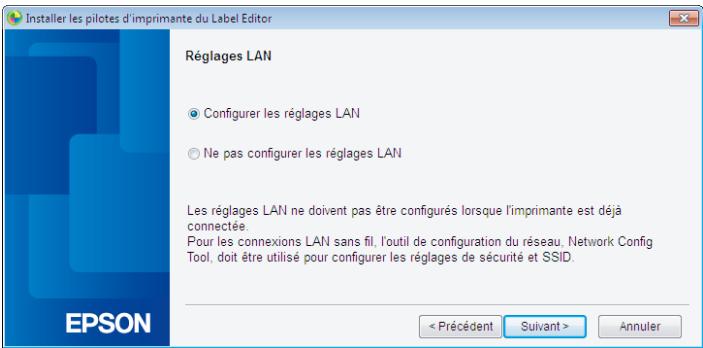

Selectionnez [Configurer les réglages LAN].

Memo

Si les paramètres réseau ont déjà été configurés au niveau de l'imprimante (lors de l'ajout d'un ordinateur à connecter, par exemple), Sélectionnez [Ne pas configurer les réglages LAN].

8.

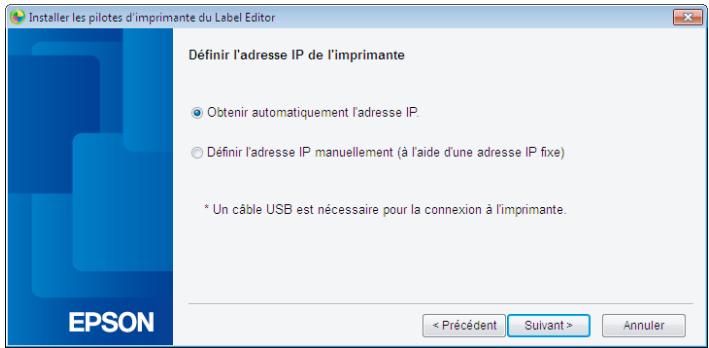

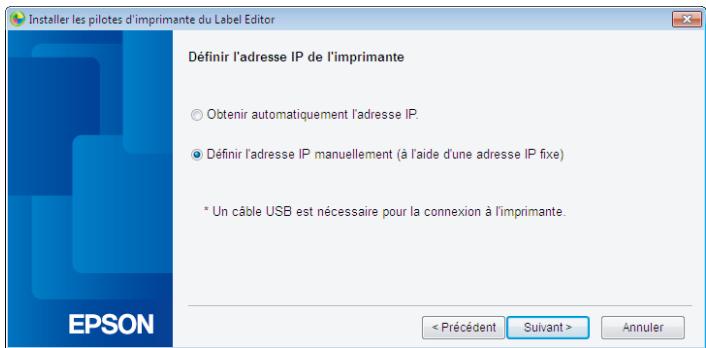

Selectionnez [Obtenir automatiquement l'adresse IP].

Memo

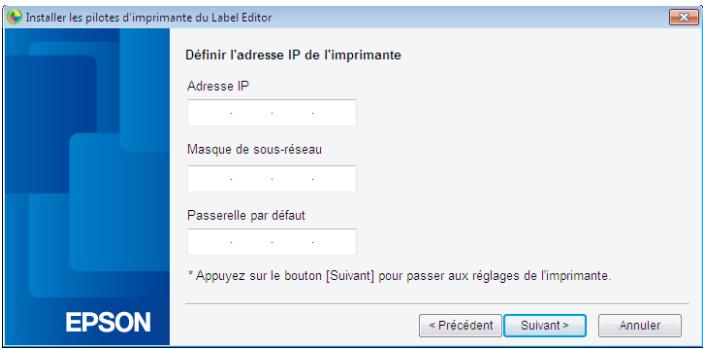

Consultez les procédures de la page suivante pour définir l'adresse IP de l'imprimante manuellement.

Reportez-vous au Mémo de la section Paramètres de LAN sans fil à l'aide d'un code PIN (lors de l'obtention automatique de l'adresse IP à partir de l'imprimante) (p. 20)

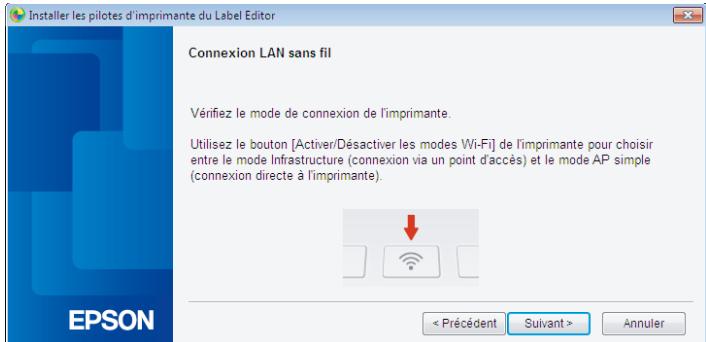

9.

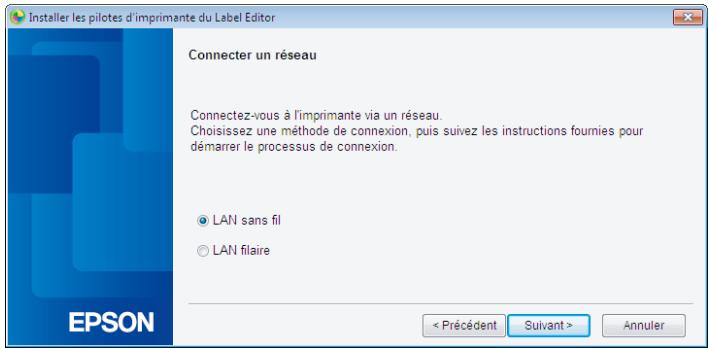

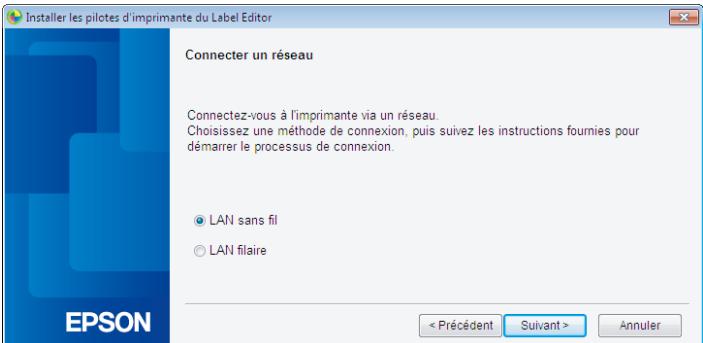

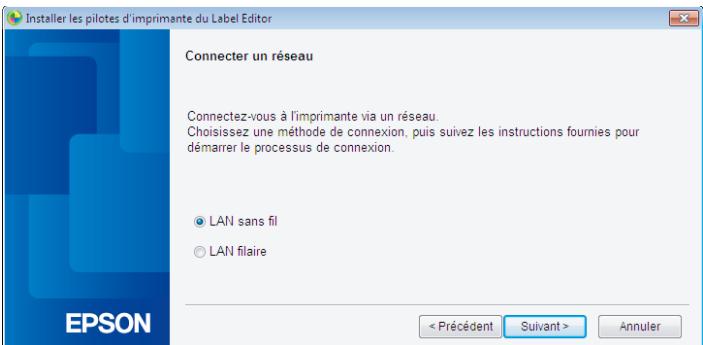

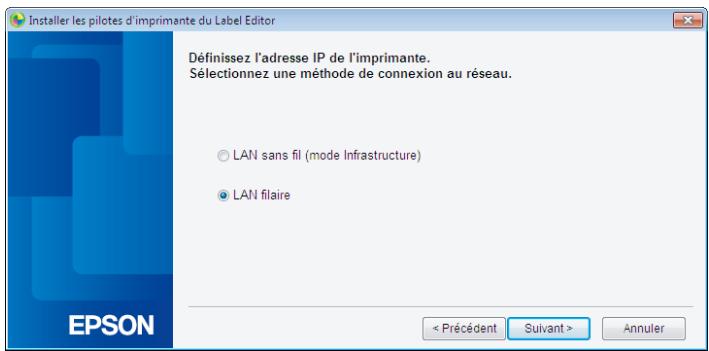

Selectionnez [LAN sans fil].

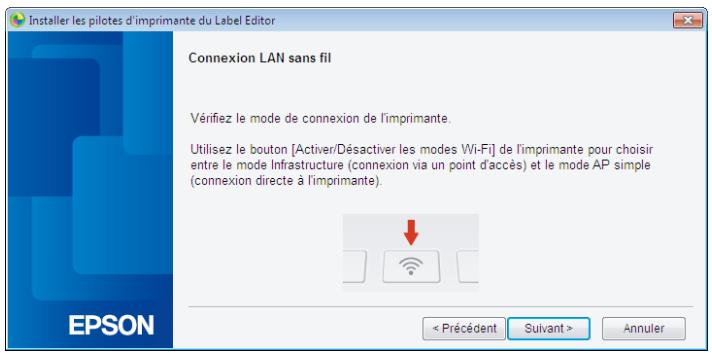

10.

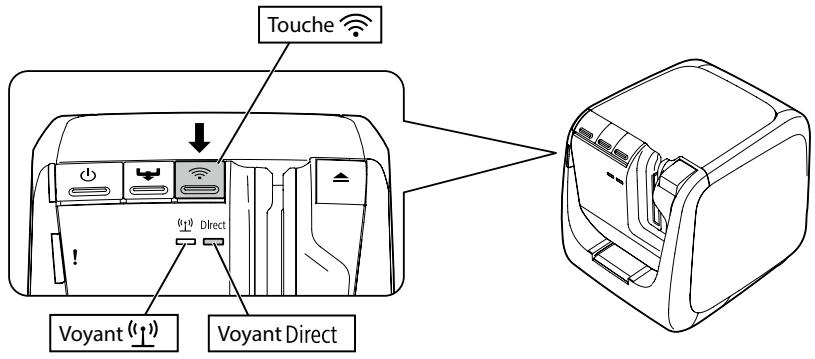

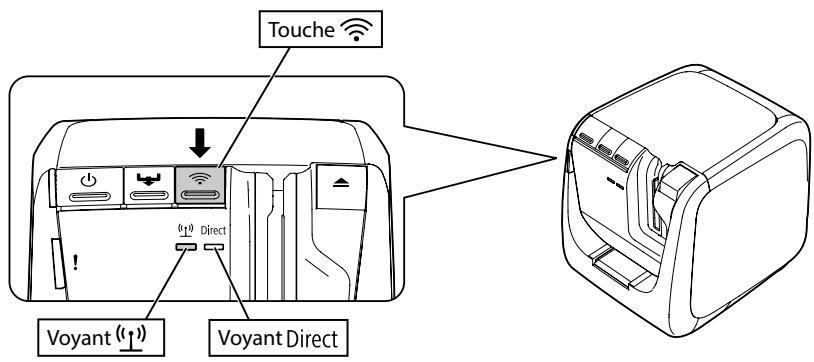

Mettez l'imprimante sous tension sans connecter le cable réseau et le cable USB.

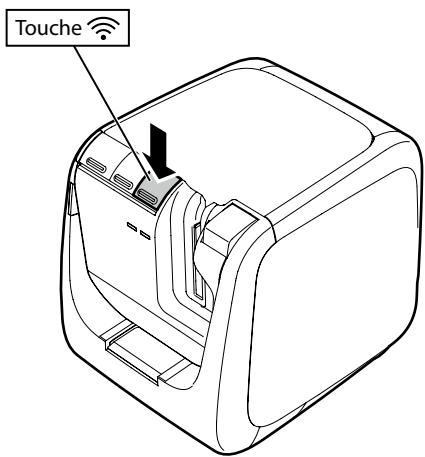

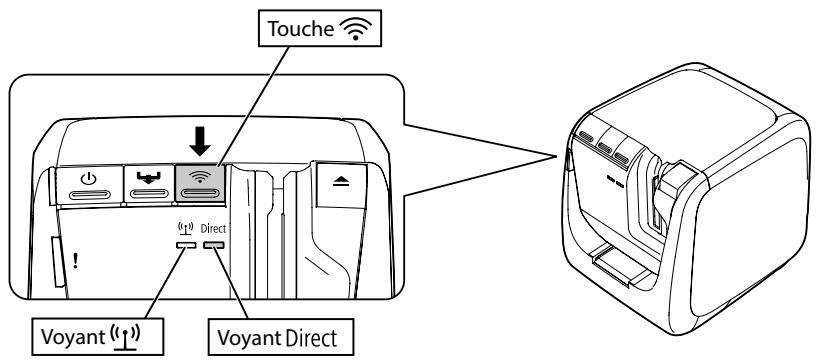

Appuyez à plusieurs reprises sur la touche (1) pour faire défilier les modes de connexion de l'imprimante jusqu'à ce que le mode Infrastructure s'affiche.

Mémo

Appuyez sur la touche pour activer le mode Infrastructure de l'imprimante, le voyant ( ) se met alors a clignoter.

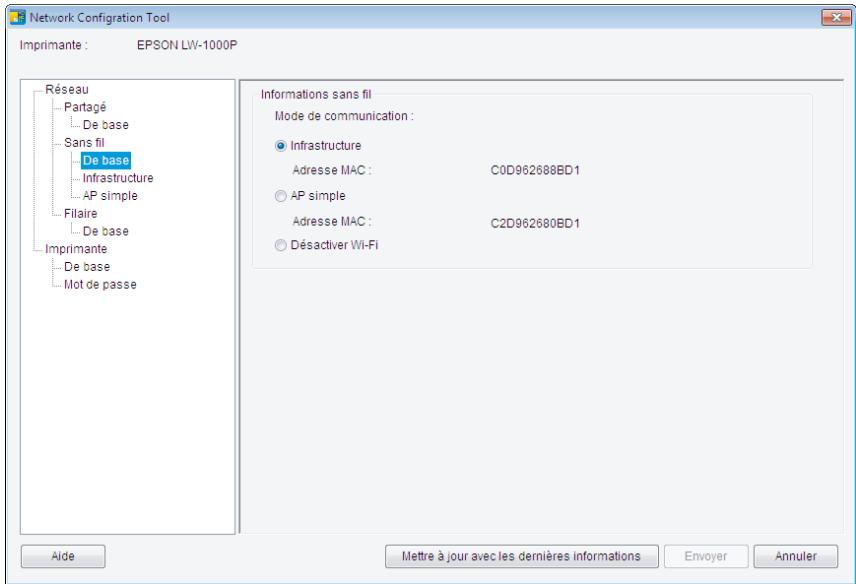

Vou puez également déterminer le mode de connexion de l'imprimante en imprintant une feuille d'etat réseau. Consultez la page suivante pour plus de détails.

Procedure de vérification des paramètres réseau sur l'imprimante (p. 71)

11.

Suivez les instructions affichées à l'écran pour procéder à la configuration des paramètres.

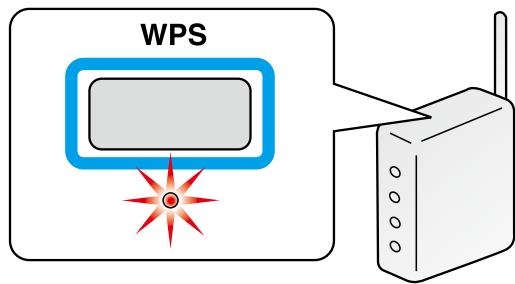

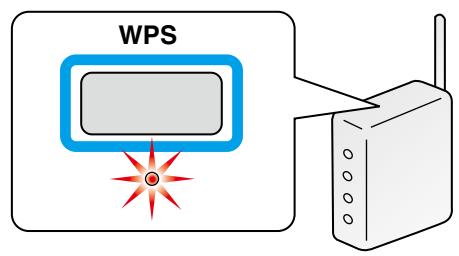

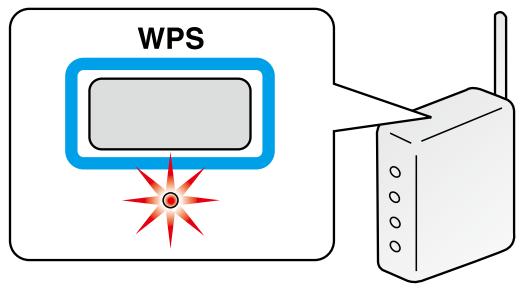

Lorsque le système vous demande d'appuyer sur la touche [WPS] du point d'accès, veillez à ce que l'imprimante soit sous tension et appuyez sur la touche [WPS]. Levoyant (↑) de l'imprimante se met à clignoter pour indiquer le lancement de la configuration automatique. Une fois les paramétres configurés, le voyant (↑) reste allumé.

12.

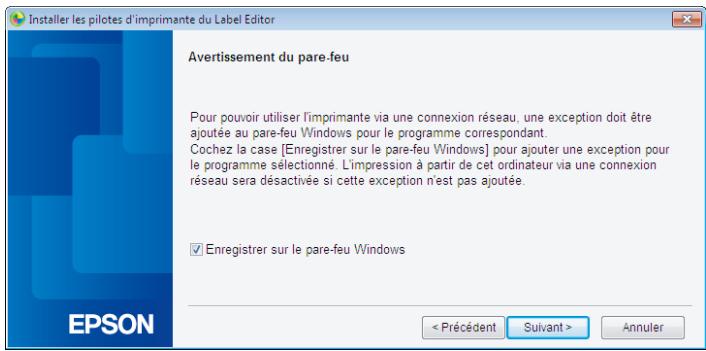

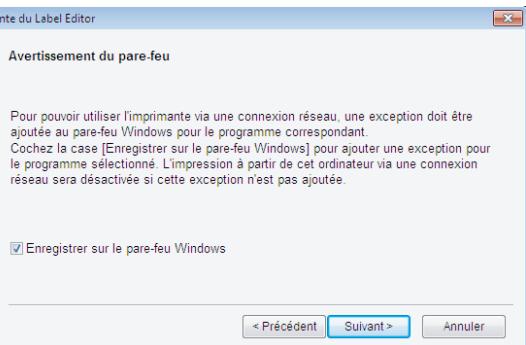

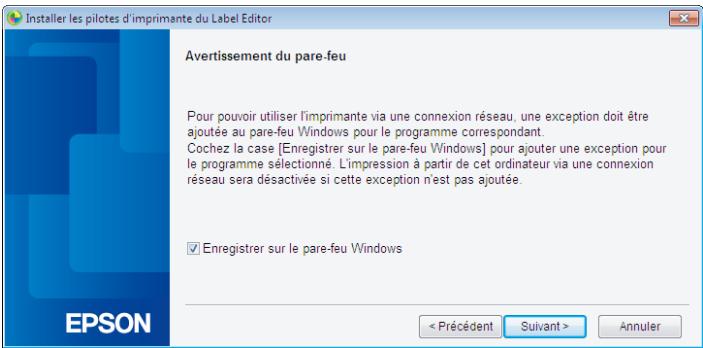

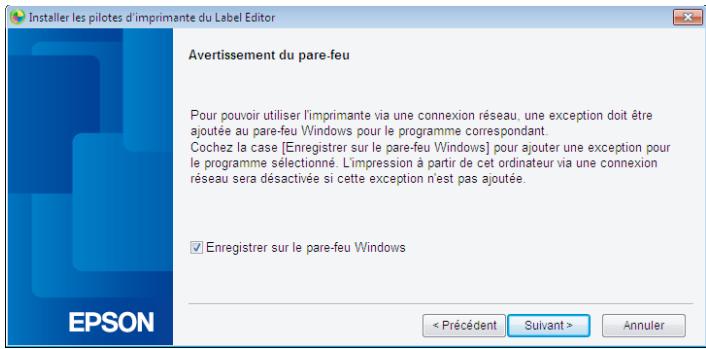

Activez la case à cocher [Enregistrer sur le pare-feu Windows] et passez à l'écran suivant.

13.

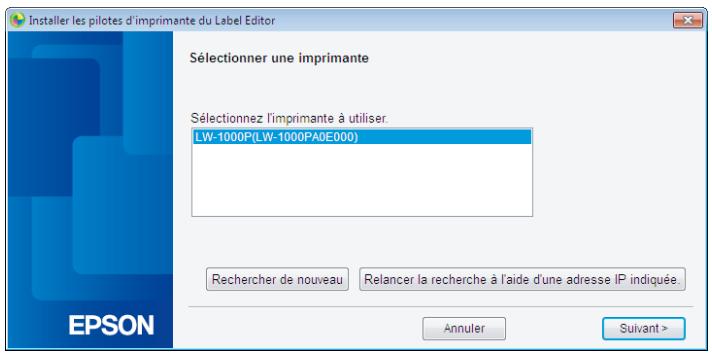

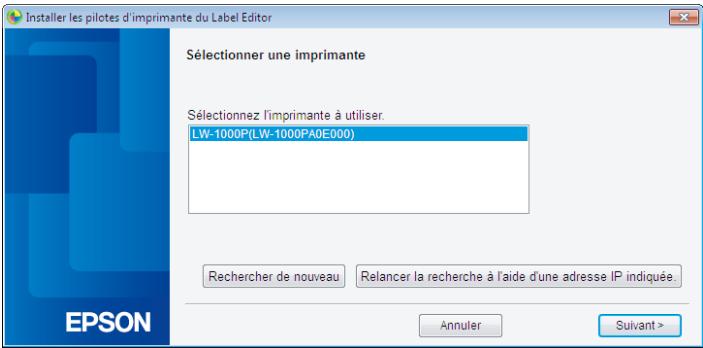

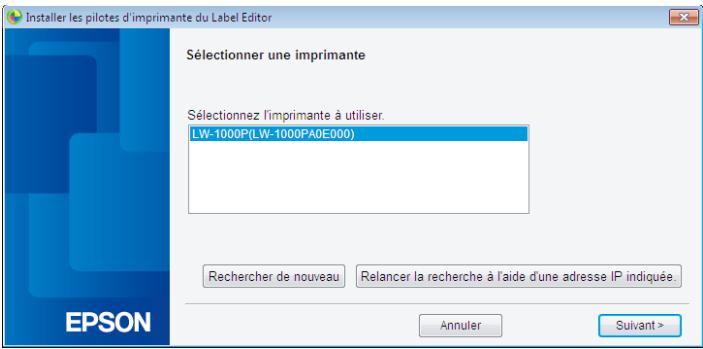

Le programme d'installation procèle à une recherche au niveau du réseau et affiche la liste des imprimantes connectées au réseau. Sélectionnez l'imprimante à utiliser.

Mémo

• L'imprimante apparait une fois les paramètres réseau configurés. Procedez comme suit si l'imprimante ne s'affiche pas :

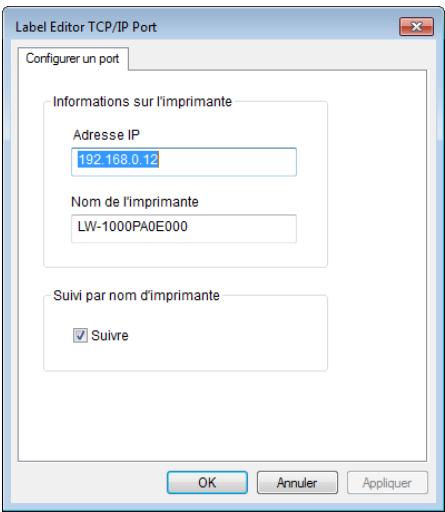

Si I'adresse IP a ete definiie manuellement :

Cliquez sur [Relancer la recherche à l'aide d'une adresse IP indiquée] et saisissez l'adresse IP indiquée sur l'écran qui s'affiche.

Si l'adresse IP a ete obtenu automatiquement : Cliquez sur le bouton [Rechercher de nouveau].

Si l'imprimante n'apparait toujours pas une fois la procédure ci-dessus effectue, cela indique que les paramètres réseau de l'imprimante n'ont pas été totalement configurés. Répétez la procédure depuis le début.

• Les recherches effectue à l'aide du bouton [Recherche de nouveau] sont uniquement exécutées au sein du même segment réseau. Pour vous connecter à une imprimante au sein d'un segment réseau hors de la plage du routeur, vérifie l'adresse IP de l'imprimante à laquelle vous souhaitez connecter et procédez à une nouvelle recherche à l'aide de l'options [Relancer la recherche à l'aide d'une adresse IP indiquée].

Si vous suivez les instructions affichées à l'écran pour poursuivre la configuration des paramètres, l'installation du pilote d'impression réseau est lancée. Le processus de configuration des paramètres prend fin une fois l'installation terminée.

Imprimez une page de test à partir de l'application Label Editor pour vérifier que l'imprimante fonctionne correctement. Pour plus de détails, reportez-vous au Guide de l'utilisateur de l'application Label Editor.

Paramètres de LAN sans fil à l'aide d'un code PIN (lors de l'obtention automatique de l'adresse IP à partir de l'imprimante)

Cette méthode de configuration peut être selectionnée si le point d'accès utilisé est compatible avec le mode de saisie de code PIN WPS. Cette section détaillé les procédures lorsque l'adresse IP de l'imprimante doit être acquise automatiquement. Une fois les paramètres réseau configurés pour l'imprimante et le point d'accès, installez le pilote d'impression et les autres logiciels nécessaires, le cas échéant, à l'aide du DVD-ROM fourni.

Memo

• Un code PIN émis par un point d'accès ne peut être enregistré et défini pour l'imprimante.
• Pour plus de détails concernant la procédure d'enregistrement d'un code PIN au niveau d'un point d'accès, reportez-vous au manuel du point d'accès.
• Lors de la configuration des paramètres du LAN sans fil, placez l'ordinateur, l'imprimante et le point d'accès à proximé les uns des autres. Vous aurez en effet besoin d'utiliser ces trois périhériques pour executer les procédures.
• Pour définir manuelle l'adresse IP sur l'imprimante, reportez-vous à la section Configuration manuelle des paramètres pour un LAN sans fil (p. 27) de manière à configurer les paramètres réseau sur l'imprimante, puis exécutez les procédures suivantes, à partir de l'étape 1.

Important

Si vous envisagez de configurer les paramètres automatiquement à l'aide d'un code PIN, utilisez la cartouche du ruban incluse pour imprimer le code PIN.

1.

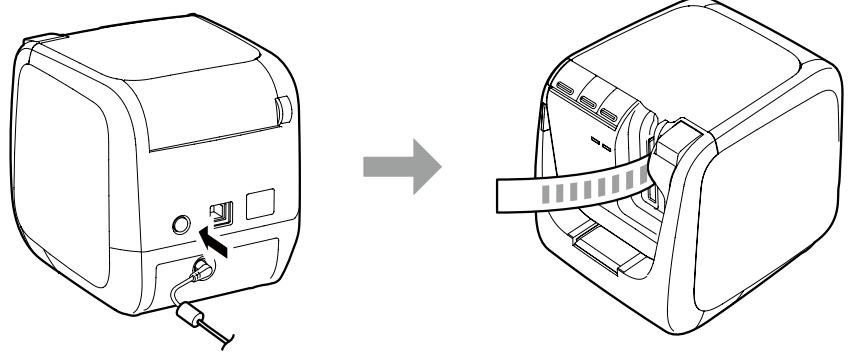

Insérez une cartouche du ruban dans l'imprimante, puis mettez l'imprimante sous tension.

2.

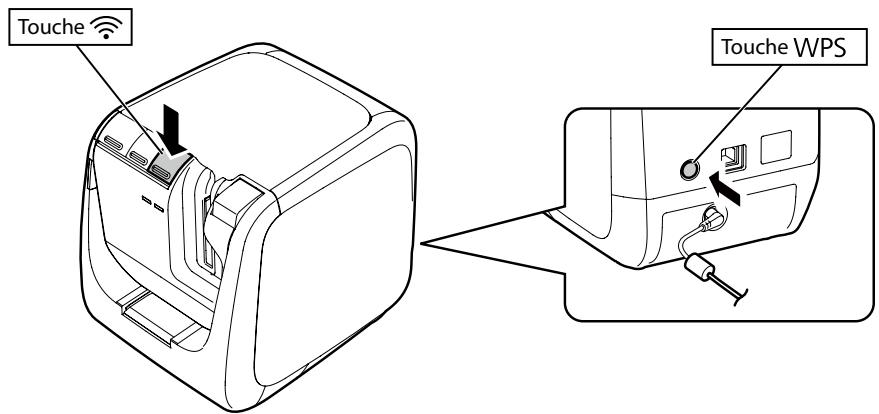

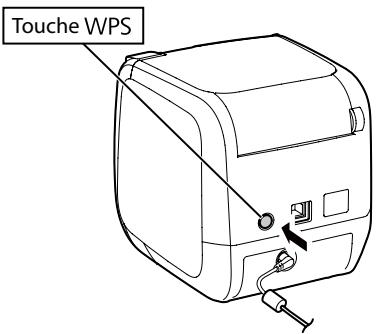

Maintenez la touche WPS située à l'arrière de l'imprimante enforcée pendant au moins trois secondes. Le voyant 1 se met à clignoter et le paramètre [Code PIN] est imprimé.

Important

Le code PIN peut uniquement etre imprimé en mode Infrastructure. Si vous ne parvenez pas à imprimer le code PIN, appuyez à plusieurs reprises sur la touche ( ) pour faire défiler les modes de connexion de l'imprimante jusqu'à ce que le mode Infrastructure s'affiche. Vous pouvez déterminer si le mode Infrastructure de l'imprimante est activé à l'aide duvoyant ( ).Vous pouvez également imprimer une feuille d'etat réseau. Consultez la page suivante pour plus de détails sur la procédure d'impression de la feuille d'etat réseau.

Procedure de vérification des paramètres réseau sur l'imprimante (p. 71)

3.

Enregistrez le code PIN au niveau du point d'accès pendant que levoyant (1) clignote. Levoyant (1) reste allumé une fois les connexions établies et les paramètres du point d'accès définis.

Important

Le voyant ( ) esteint indique que les parametres reseau n'ont pas etecorrectement configurés. Retournez à l'etape 2 pour configurer les parametres reseau.

4.

Insérez le DVD-ROM inclus dans le lecteur de disques de l'ordinateur connecté. Suivez les instructions affichées à l'écran pour poursuivre.

5.

Cliquez sur le bouton [Installer l'application et le pilote].

6.

Consultez les termes du contrat de licence affché et cliquez sur [J'accepte] pour indiquer que vous avez lu et que vous acceptez les conditions du contrat de licence. Suivez ensuite les instructions affichées à l'écran pour poursuivre l'installation.

7.

Le programme Label Editor est déjà sélectionné.

Installez l'application Network Configuration Tool si nécessaire.

8.

Selectionnez un modele (l'imprimante a utiliser).

9.

Selectionnez [Connexions LAN filaire, LAN sans fil].

10.

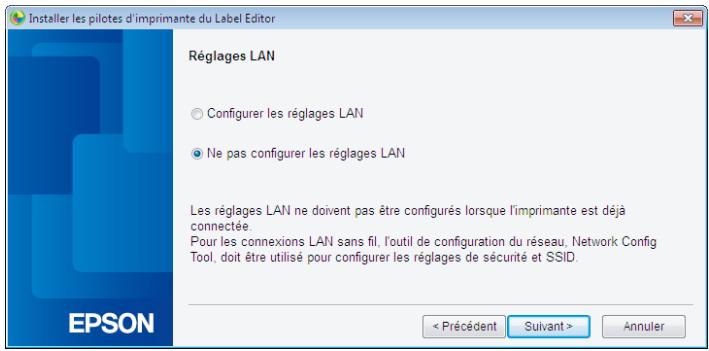

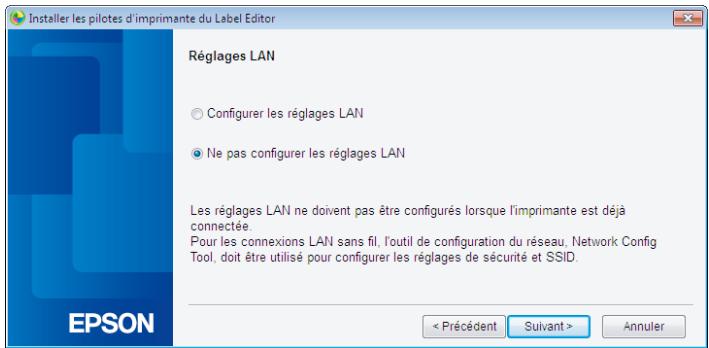

Selectionnez [Ne pas configurer les réglages LAN].

11.

Activez la case à cocher [Enregistrer sur le pare-feu Windows] et passez à l'écran suivant.

12.

L'imprimante définie pour le code PIN s'affiche à l'écran. Sélectionnez cette imprimante pour poursuivre.

Memo

• L'imprimante apparait une fois les paramètres réseau configurés.

Si l'imprimante ne s'affiche pas, cliquez sur le bouton [Recherche de nouveau] pour réessayer.

Si l'imprimante n'apparait toujours pas une fois la procédure ci-dessus effectuee, cela indique que les parametes reseau de l'imprimante n'ont pas ete totally configurues. Repetez la procEDURE depuis le début.

• Les recherches effectue à l'aide du bouton [Recherche de nouveau] sont uniquement exécutées au sein du même segment réseau. Pour vous connecter à une imprimante au sein d'un segment réseau hors de la plage du routeur, vérifie l'adresse IP de l'imprimante à laquelle vous souhaitez connecter et procédez à une nouvelle recherche à l'aide de l'options [Relancer la recherche à l'aide d'une adresse IP indiquée].

Si vous suivez les instructions affichées à l'écran pour poursuivre la configuration des paramètres, l'installation du pilote d'impression réseau est lancée. Le processus de configuration des paramètres prend fin une fois l'installation terminée.

Imprimez une page de test à partir de l'application Label Editor pour vérifier que l'imprimante fonctionne correctement. Pour plus de détails, reportez-vous au Guide de l'utilisateur de l'application Label Editor.

Configuration manuelle des paramètres pour un LAN sans fil

Dans le cadre de cette configuration, vous doivent saisir manuellement toutes les informations nécessaires à la configuration de la connexion au LAN sans fil.

Installes l'application Network Configuration Tool à l'aide du DVD-ROM fourni. Connectez ensuite l'imprimante à un ordinateur à l'aide d'un cable USB, configurez les paramètres réseau nécessaires, puis installes de nouveau le pilote d'impression réseau à l'aide du DVD-ROM.

Important

Une partie ou l'ensemble des informations ci-dessous est nécessaire à la configuration manuelle des paramètres du LAN sans fil. Vérifiez auprès de votre administrateur réseau au préalable.

Informations nécessaires pour la configuration d'une adresse IP fixe

• Adresse IP définie pour l'imprimante
• Masque de sous-réseau
• Passerelle par défaut

Informations nécessaires pour la configuration manuelle d'un LAN sans fil

SSID défini pour le point d'accès
- Méthode d'authentication de sécurité pour le LAN sans fil définie au niveau du point d'accès
- Méthode de chiffrement pour le LAN sans fil définié au niveau du point d'accès
- Clé prépartagée (PSK) définie au niveau du point d'accès
- Clé WEP définie au niveau du point d'accès

1.

Insérez le DVD-ROM inclus dans le lecteur de disques de l'ordinateur connecté. Suivez les instructions affichées à l'écran pour poursuivre.

2.

Cliquez sur le bouton [Installer l'application et le pilote].

3.

Consultez les termes du contrat de licence affché et cliquez sur [J'accepte] pour indiquer que vous avez lu et que vous acceptez les conditions du contrat de licence. Suivez ensuite les instructions affichées à l'écran pour poursuivre l'installation.

4.

Les applications Label Editor et Network Configuration Tool sont déjà sélectionnées.

5.

Selectionnez un modele (l'imprimante a utiliser).

6.

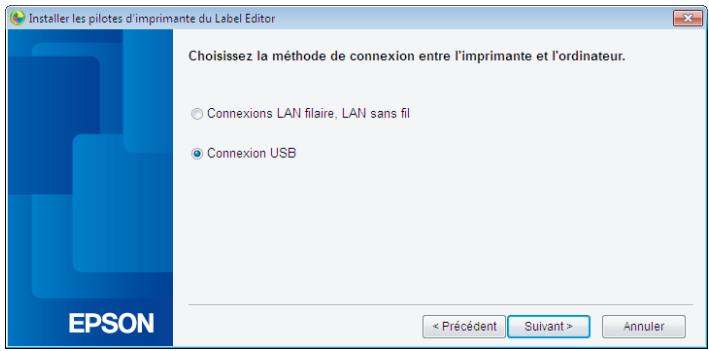

Selectionnez [Connexion USB].

Mémo

Vou devez installer le pilote d'impression USB pour utiliser l'application Network Configuration Tool. Sélectionnez [Connexion USB] et installez le pilote d'impression USB.

7.

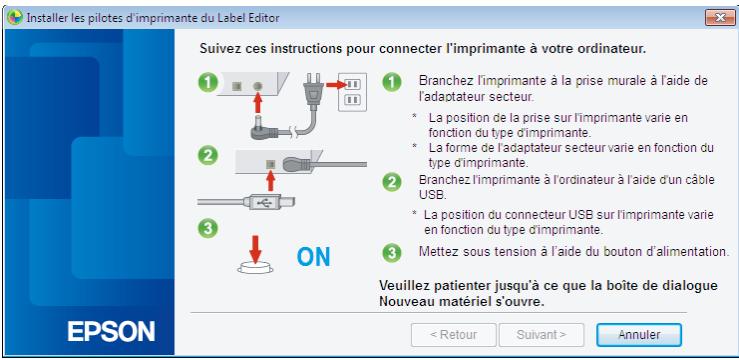

Suivez les instructions affichées à l'écran pour installer le pilote d'impression USB.

Mémo

Suivez les instructions affichées à l'écran pour connecter l'imprimante et l'ordinateur à l'aide d'un cable USB.

8.

Fermez le programme d'installation une fois l'installation du pilote d'impression USB terminée.

9.

Lancez l'application Network Configuration Tool.
Cliquez sur [Démarrer] - [Tous les programmes] (ou [Programmes]) - [EPSON] - [PrinterConfigTool] - [Network Config Tool], dans cet ordre.

10.

Selectionnez une imprimante.

Memo

Si l'imprimante ne s'affiche pas, il est possible que le pilote d'impression USB ne soit pas installé correctement. Réinstallé le pilote d'impression USB en représentant la procédure d'installation depuis le début.

11.

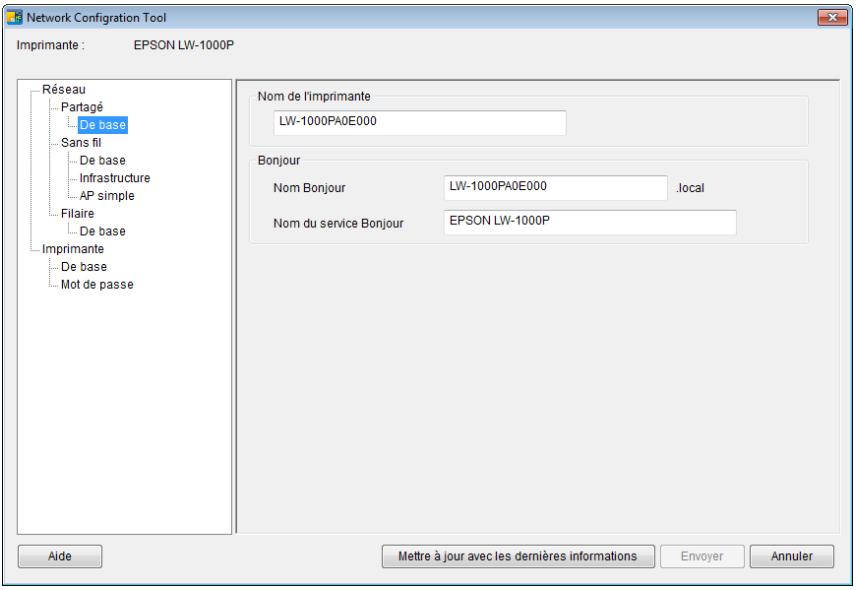

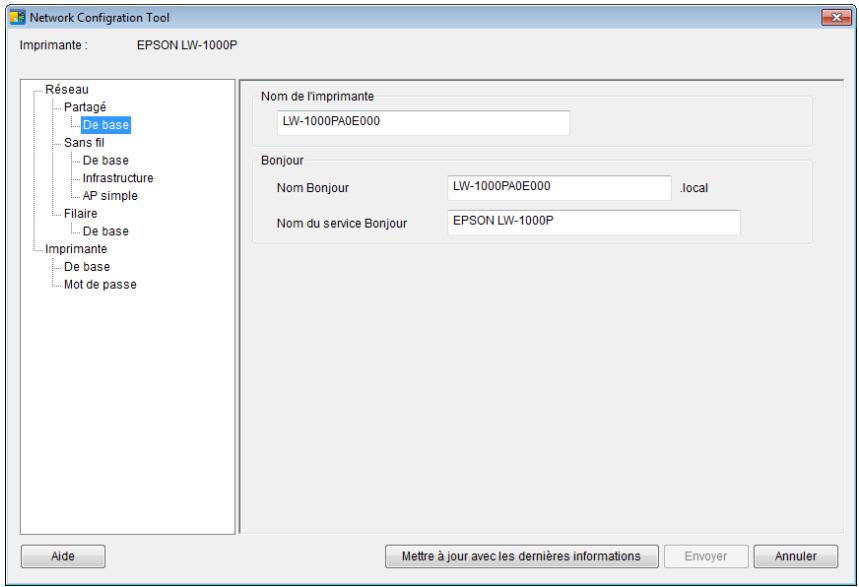

Le menu de l'outil de configuration s'affiche.

Memo

Consultez la page suivante pour plus de détails concernant l'utilisation de l'application Network Configuration Tool.

Verification/modification des paramètres réseau de l'imprimante (p. 71)

12.

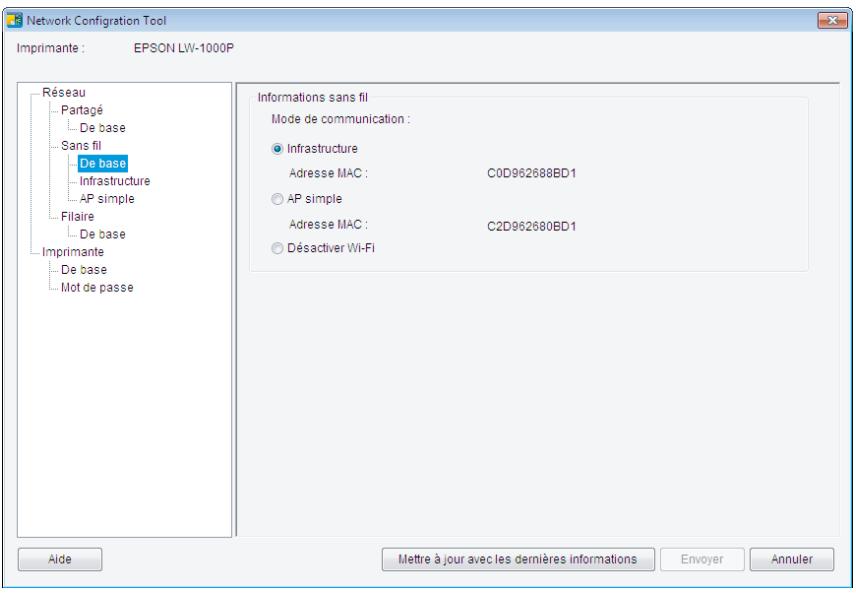

Sélectionnez [Réseau] - [Sans fil] - [De base] dans l'arborescence de gauche, puis sélectionnez [Infrastructure] pour le paramètre [Mode de communication], à droite.

Important

Ne cliquez pas sur le bouton [Envoyer] avant que les procédures duprésent manuel ne vous y invitent explicément.

Attendez que tous les paramètres soient configurés, puis cliquez sur le bouton [Envoyer] pour envoyer les détails des paramètres à l'imprimante.

13.

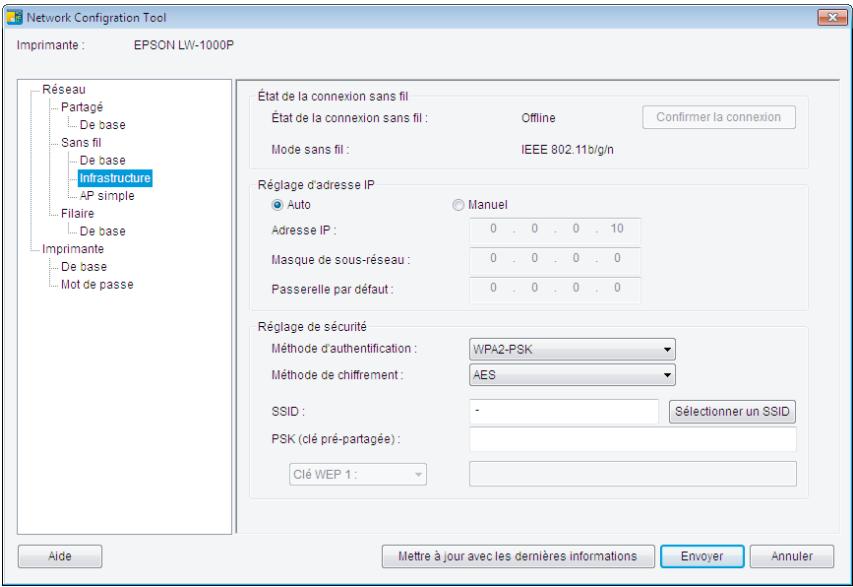

Saisissez les paramètres réseau préalablement définis.

Mémo

• Vérifiez que tous les paramètres nécessaires ont été correctement saisis.

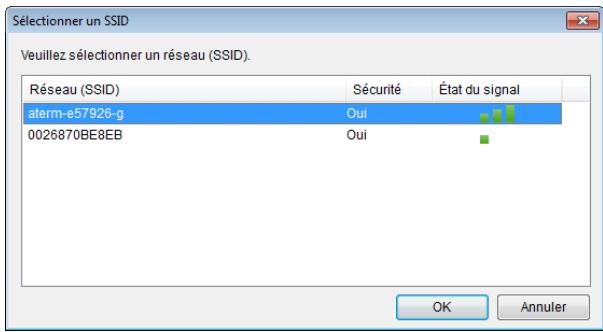

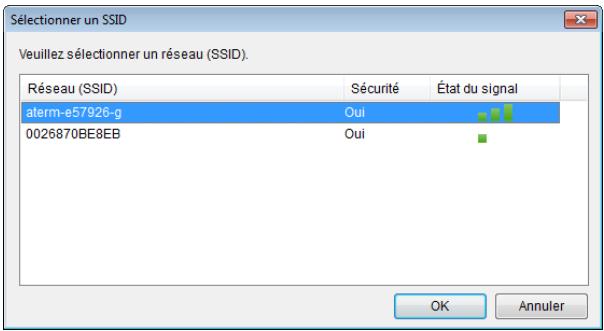

• Cliquez sur le bouton [ Sélectionner un SSID] pour afficher le SSID du LAN sans fil détecté par l'imprimante. Vous pouvez ensuite seLECTIONner le SSID souhaité (s'il est répertorie).

14.

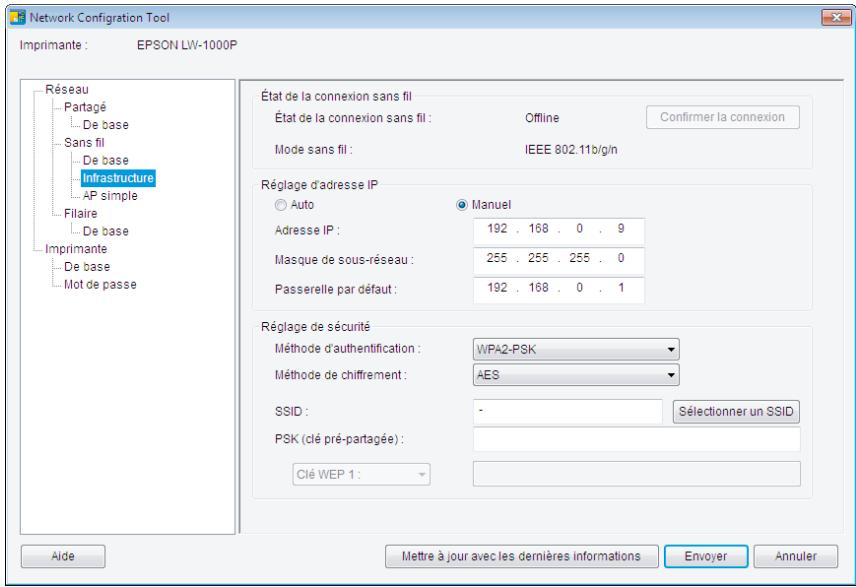

Une fois les informations saisies et vérifiées, cliquez sur le bouton [Envoyer].

Important

Consultez les détails ci-dessus si un message d'erreur s'affiche lorsque vous cliquez sur le bouton [Envoyer].

En cas d'erreur de communication :

Vérifiez que l'imprimante est sous tension et que le cable USB est connecté, puis cliquez de nouveau sur le bouton [Envoyer].

En cas d'erreur de paramétrage :

Il est possible qu'une ou plusieurs valeurs saisies ne soient pas valables ou correctes.

Vérifiez de nouveau les informations saisies et corrigez les problèmes.

Si un mot de passer administrateur a ete definei a l'aide de l'application Network

Configuration Tool, un écran vous demandant de saïrir le mot de passer s'affiche lorsque vous-cliquez sur le bouton [Envoyer]. Vous ne pouvez pas configurer les paramètres réseau avant de saïrir le mot de passer correct ici.

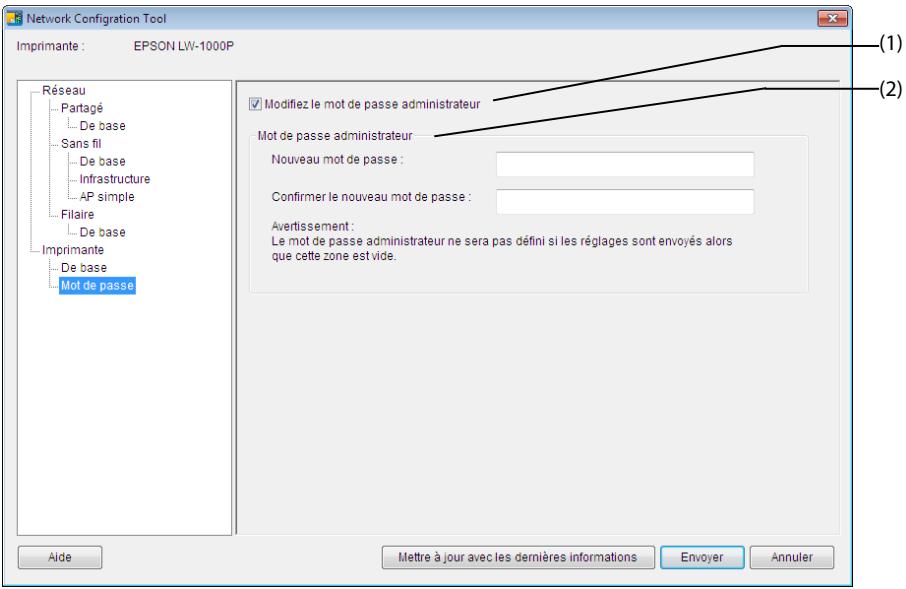

Pour modifier le mot de passerie utilise pour changer les parametes (p. 86)

15.

Cliquez sur le bouton [Mettre à jour avec les dernières informations] pour télécharger les informations envoyées à l'imprimante et vérifie que les paramètres sont correctement définis.

16.

Cliquez sur le bouton [Annuler] pour quitter l'application Network Configuration Tool.

Déconnectez le cable USB de l'imprimante et de l'ordinateur.

17.

Exécutez de nouveau le programme d'installation du DVD-ROM.

Double-cliquez sur le fjichier Setup.exe situé sur le DVD-ROM, comme indiquédans l'Explorateur.

18.

Suivez les instructions affichées à l'écran jusqu'à ce que l'écran suivant s'affiche. Sélectionnez [Connexions LAN filaire, LAN sans fil] au niveau de l'écran qui s'affiche.

19.

Selectionnez [Ne pas configurer les réglages LAN].

20.

Selectionnez l'imprimante à utiliser.

Memo

• L'imprimante apparait une fois les paramètres réseau configurés.

Lorsque l'adresse IP de l'imprimante est configurée de manière à être obtenu automatiquement :

Si l'imprimante ne s'affiche pas, cliquez sur le bouton [Recherche de nouveau] pour réessayer.

Lorsque l'adresse IP de l'imprimante est configurée pour être fixe :

Cliquez sur [Relancer la recherche à l'aide d'une adresse IP indiquée] et saisissez l'adresse IP indiquée.

Si l'imprimante n'apparait toujours pas une fois la procédure ci-dessus effectué, cela indique que les paramètres réseau de l'imprimante n'ont pas été configurés correctement. Répétez la procédure depuis l'étape 9.

• Les recherches effectue à l'aide du bouton [Recherche de nouveau] sont uniquement exécutées au sein du même segment réseau. Pour vous connecter à une imprimante au sein d'un segment réseau hors de la plage du routeur, vérifie l'adresse IP de l'imprimante à laquelle vous souhaitez connecter et procédez à une nouvelle recherche à l'aide de l'options [Relancer la recherche à l'aide d'une adresse IP indiquée].

Si vous suivez les instructions affichées à l'écran pour poursuivre la configuration des paramètres, l'installation du pilote d'impression réseau est lancée. Le processus de configuration des paramètres prend fin une fois l'installation terminée.

Imprimez une page de test à partir de l'application Label Editor pour vérifier que l'imprimante fonctionne correctement. Pour plus de détails, reportez-vous au Guide de l'utilisateur de l'application Label Editor.

Configuration d'une connexion au LAN sans fil (mode Point d'accès (AP) simple)

Cette section détaille la méthode de configuration d'une connexion au LAN sans fil en mode Point d'accès (AP) simple.

Les conditions suivantes doivent être remplies pour utiliser ce mode de connexion.

• L'ordinateur ou le téléphone à connecter est configuré pour le LAN sans fil et le commutateur de LAN sans fil est activé
• L'ordinateur n'est pas connecté au réseau via un LAN sans fil.
• L'ordinateur ou le téléphone est configuré pour l'obtention automatique des adresses IP

Il existe deux méthodes de configuration des paramètres pour un LAN sans fil en mode Point d'accès (AP) simple, comme indiqué ci-dessous. Configurez les paramètres à l'aide du bouton-poussoir. Si cela ne permet pas de connecter l'imprimante, configurez les paramètres manuellement.

Configuration des paramètres pour un LAN sans fil en mode Point d'accès (AP) simple à l'aide du bouton-poussoir automatique (WPS) (p. 40)
Configuration manuelle pour un LAN sans fil en mode Point d'accès (AP) simple (p. 47)

Important

• Il est possible de connecter simultanément un maximum de quatre périphériques en mode Point d'accès (AP) simple. Vous ne pouvez pas connecter d'autres périphériques.
• Vous ne pouvez pas vous connecter à des périphériques autres qu'une imprimante et vous ne pouvez pas vous connecter à Internet. Notre connexion Internet est désactivée lors de l'exécution de cette configuration.
• Le mode de sécurité est régé sur WPA2-PSK (AES).

Configuration des paramètres pour un LAN sans fil en mode Point d'accès (AP) simple à l'aide du bouton-poussoir automatique (WPS)

1.

Insérez le DVD-ROM fourni dans le lecteur de l'ordinateur à connecter et suivez les instructions qui s'affichent à l'écran pour ajouter l'ordinateur.

2.

Cliquez sur le bouton [Installer l'application et le pilote].

3.

Consultez les termes du contrat de licence affché et cliquez sur [J'accepte] pour indiquer que vous avez lu et que vous acceptez les conditions du contrat de licence. Suivez ensuite les instructions affichées à l'écran pour poursuivre l'installation.

4.

Le programme Label Editor est déjà sélectionné.

Installez l'application Network Configuration Tool si nécessaire.

5.

Selectionnez un modele (l'imprimante a utiliser).

6.

Sélectionnez [Connexions LAN filaire, LAN sans fil].

7.

Selectionnez [Configurer les réglages LAN].

8.

Selectionnez [LAN sans fil].

9.

Lorsque l'écran suivant s'affiche, mettez l'imprimante sous tension sans connecter le cable réseau et le cable USB. Appuyez à plusieurs reprises sur la touche pour faire défilier les modes de connexion de l'imprimante jusqu'à ce que le mode Point d'accès (AP) simple s'affiche.

Mémo

LevoyantDirectestallumélorsquelemodePointd'acces(AP)simplestestactivé.
Vouppouvezegallydeteminerlemodedeconnexiondel'imprimante en
imprimant une feuille d'etat reseau.Consultezla page suivante pour plus de détails.

Procedure de vérification des paramètres réseau sur l'imprimante (p. 71)

10.

Suivez les instructions affichées à l'écran pour procéder à la configuration des paramètres.

Lorsque le système vous demande d'appuyer sur la touche WPS de l'imprimante, voirlez à ce que l'imprimante soit sous tension et appuyez sur la touche WPS.

LevoyantDirectde l'imprimante se metàclignoter pour indiquer lelancement de la configuration automatique.

11.

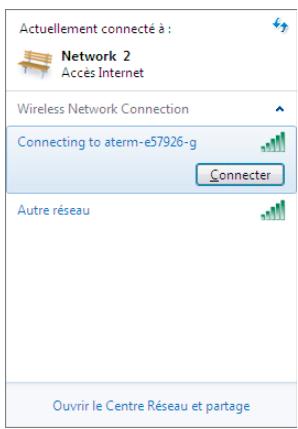

Cliquez sur l'icone Connexion reseau de la barre des taches de l'ordinateur et selectionnez la connexion portant le même SSID pour connaître le statut du reseau. L'imprimante et l'ordinateur communiquent ensemble pour configurer les parametes. Une fois les parametes configurés, levoyant Direct de l'imprimante s'allume.

12.

Activez la case à cocher [Enregistrer sur le pare-feu Windows] et passez à l'écran suivant.

13.

Selectionnez une imprimante.

Memo

L'imprimante apparait si le mode Point d'accès (AP) simple est activé.

Si l'imprimante ne s'affiche pas, cliquez sur le bouton [Recherche de nouveau] pour réessayer.

Si l'imprimante n'apparait toujours pas, vérifie que le mode de LAN sans fil correct est activé, puis procédez de nouveau à la recherche.

Consultez les procédures de la page suivante pour configurer les paramètres réseau manuellement en mode Point d'accès (AP) simple si vous ne parvenez pas à effectuer la configuration correctement en suivant la méthode ci-dessus.

Configuration manuelle pour un LAN sans fil en mode Point d'accès (AP) simple (p. 47)

Si vous suivez les instructions affichées à l'écran pour poursuivre la configuration des paramètres, l'installation du pilote d'impression réseau est lancée. Le processus de configuration des paramètres prend fin une fois l'installation terminée.

Imprimez une page de test à partir de l'application Label Editor pour vérifier que l'imprimante fonctionne correctement. Pour plus de détails, reportez-vous au Guide de l'utilisateur de l'application Label Editor.

Configuration manuelle pour un LAN sans fil en mode Point d'accès (AP) simple

Si vous ne parvenez pas à configurer les paramétres du LAN sans fil en mode Point d'accès (AP) simple à l'aide du bouton-poussoir (p. 40), procédez comme suit.

Une fois le mode Point d'accès (AP) simple de l'imprimante activé, modifiez manuellement les paramètres de LAN sans fil sur l'ordinateur.

1.

Mettez l'imprimante sous tension sans connecter le cable réseau et le cable USB. Appuyez à plusieurs reprises sur la touche ( ) pour faire défiler les modes de connexion de l'imprimante jusqu'à ce que le mode Point d'accès (AP) simple s'affiche.

Mémo

LevoyantDirectestallumélorsquelemodePointd'accès(AP)simpléestactivé.

2.

Maintenez la touche enforcée pendant au moins trois secondes, le statut du réseau est alors imprimé.

Mémo

Consultez la page suivante pour plus de détails sur la procédure d'impression de la feuille d'etat réseau.

Procedure de vérification des paramètres réseau sur l'imprimante (p. 71)

3.

Vérifiez la feuille d'etat réseau imprimée.

Configure les paramètres réseau à l'aide des paramètres [SSID] et [Password], dans la case .

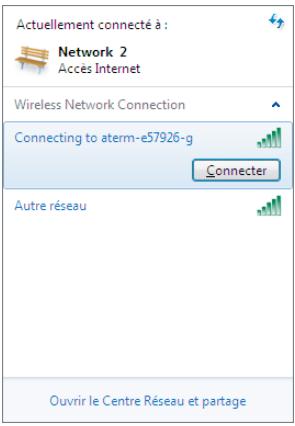

Cliquez sur l'icone Connexion réseau de la barre des tâches de l'ordinateur et seLECTIONné la connexion portant le même SSID pour connaître le statut du réseau.

Lorsque l'écran de saisie de la clé de sécurité s'affiche, saisissez les détails repertoriés sous Password sur la feuille d'etat réseau.

5.

Insérez le DVD-ROM fourni dans le lecteur de l'ordinateur à connecter et suivez les instructions qui s'affichent à l'écran pour ajouter l'ordinateur.

6.

Cliquez sur le bouton [Installer l'application et le pilote].

7.

Consultez les termes du contrat de licence affché et cliquez sur [J'accepte] pour indiquer que vous avez lu et que vous acceptez les conditions du contrat de licence. Suivez ensuite les instructions affichées à l'écran pour poursuivre l'installation.

8.

Le programme Label Editor est déjà scélectionné.

Installez l'application Network Configuration Tool si nécessaire.

9.

Selectionnez un modele (l'imprimante a utiliser).

10.

Selectionnez [Connexions LAN filaire, LAN sans fil].

11.

Selectionnez [Ne pas configurer les réglages LAN].

12.

Selectionnez une imprimante.

Memo

Si l'imprimante ne s'affiche pas, cliquez sur le bouton [Rechercher de nouveau] pour réessayer.

Si l'imprimante n'apparait toujours pas, vérifie que le mode de LAN sans fil correct est activé, puis procédez de nouveau à la recherche ou répétez la procédure depuis le début.

Si vous suivez les instructions affichées à l'écran pour poursuivre la configuration des paramètres, l'installation du pilote d'impression réseau est lancée. Le processus de configuration des paramètres prend fin une fois l'installation terminée.

Imprimez une page de test à partir de l'application Label Editor pour vérifier que l'imprimante fonctionne correctement. Pour plus de détails, reportez-vous au Guide de l'utilisateur de l'application Label Editor.

Procedure de désactivation du mode Point d'accès (AP) simple de l'imprimante

Il est possible de connecter un maximum de quatre périhériques sans fil à une imprimante en mode Point d'accès (AP) simple.

Si vous tentez de connecter davantage de périhériques sans fil, la connexion Wi-Fi des périhériques qui n'utilisent pas l'imprimante est coupée (le périhérique est connecté à un autre réseau ou la connexion Wi-Fi est désactivée).

You pouze alors connecter de nouveaux péripériques à l'imprimante.

Mémo

Si vous ne parvenez pas à selectionner un périhérique connecté à l'imprimante, modifiez la clé prépartagée (PSK) pour le mode Point d'accès (AP) simple sur l'imprimante de manière à permettre la connexion simultanée de quatre périhériques sans fil maximum. Faites attention lorsque vous modifier la clé prépartagée (PSK) pour le mode Point d'accès (AP) simple : toutes les connexions Wi-Fi des périhériques déjà connectés seront interrompues en cas de modification de la clé prépartagée.

Consultez la page suivante pour plus de détails sur la procédure de modification de la clé de sécurité.

Vérification/modification des paramètres réseau de l'imprimante (p. 71)

Configuration des paramètres pour un LAN filaire

Connectez l'ordinaire et l'imprimante à un concentrateur ou un routeur à large bande disponible dans le commerce via un cable de LAN.

!Important

L'ordinaire doit être connecté à un périphérique réseau tel qu'un routeur et le réseau doit être activé au préalable.

1.

Insérez le DVD-ROM fourni dans le lecteur de l'ordinateur à connecter et suivez les instructions qui s'affichent à l'écran pour ajouter l'ordinateur.

2.

Cliquez sur le bouton [Installer l'application et le pilote].

3.

Consultez les termes du contrat de licence affché et cliquez sur [J'accepte] pour indiquer que vous avez lu et que vous acceptez les conditions du contrat de licence. Suivez ensuite les instructions affichées à l'écran pour poursuivre l'installation.

4.

Le programme Label Editor est déjà sélectionné.

Installes l'application Network Configuration Tool si nécessaire.

5.

Selectionnez un modele (l'imprimante a utiliser).

6.

Sélectionnez [Connexions LAN filaire, LAN sans fil].

7.

Selectionnez [Configurer les réglages LAN].

8.

Selectionnez [Obtenir automatiquement l'adresse IP].

Memo

Consultez les procédures de la page suivante pour définir l'adresse IP de l'imprimante manuellement.

Définition manuelle de l'adresse IP de l'imprimante (p. 60)

9.

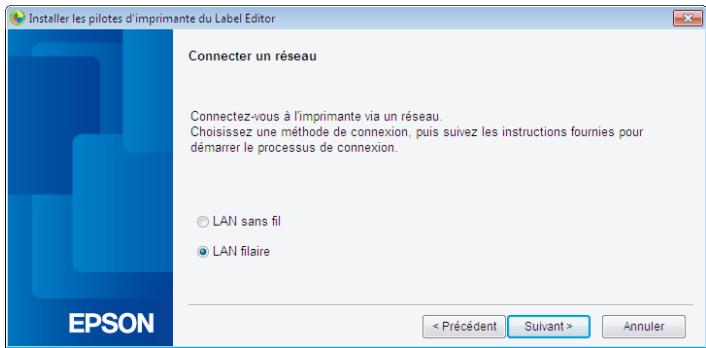

Selectionnez [LAN filaire].

10.

Suivez les instructions qui s'affichent à l'écran, puis connectez l'imprimante au concentrateur ou au routeur à large bande à l'aide d'un cable réseau.

11.

Activez la case à cocher [Enregistrer sur le pare-feu Windows] et passez à l'écran suivant.

12.

Le programme d'installation procèle à une recherche au niveau du réseau et affiche la liste des imprimantes connectées au réseau. Sélectionnez l'imprimante à utiliser.

Mémo

• L'imprimante apparait une fois les paramètres réseau configurés. Procedez comme suit si l'imprimante ne s'affiche pas :

Si l'adresse IP a eté définie manuellement:
Cliquez sur [Relancer la recherche à l'aide d'une adresse IP indiquée] et saisissez l'adresse IP indiquée sur l'écran qui s'affiche.

Si l'adresse IP a ete obtenu automatiquement:
Cliquez sur le bouton [Rechercher de nouveau].
Si I'imprimante n'apparait always pas une fois la procedure ci-dessus efectuee,
cela indique que les parametes reseau de I'imprimante n'ont pas ete totally
configurés. Repetez la procedure depuis le debut.

• Les recherches effectue à l'aide du bouton [Rechercher de nouveau] sont uniquement exécutées au sein du même segment réseau. Pour vous connecter à une imprimante au sein d'un segment réseau hors de la plage du routeur, vérifie l'adresse IP de l'imprimante à laquelle vous souhaitez connecter et procédez à une nouvelle recherche à l'aide de l'options [Relancer la recherche à l'aide d'une adresse IP indiquée].

Si vous suivez les instructions affichées à l'écran pour poursuivre la configuration des paramètres, l'installation du pilote d'impression réseau est lancée. Le processus de configuration des paramètres prend fin une fois l'installation terminée.

Imprimez une page de test à partir de l'application Label Editor pour vérifier que l'imprimante fonctionne correctement. Pour plus de détails, reportez-vous au Guide de l'utilisateur de l'application Label Editor.

Définition manuelle de l'adresse IP de l'imprimante

Procedez comme suit pour configurer manuellement les paramètres nécessaires pour utiliser une adresse IP fixe pour l'imprimante lorsque l'écran ci-dessous s'affiche alors que les paramètres réseau sont en cours de configuration à l'aide du DVD-ROM.

Mémo

Les informations nécessaires à la configuration manuelle d'une adresse IP sont répertoriées ci-dessous. Vérifiez auprès de votre administrateur réseau au préalable pour préparer toutes les informations requises et contribuer ainsi au bon déroulement du processus.

Adresse IP de l'imprimante

Masque de sous-réseau

Passerelle par défaut

1.

Si I'écran ci-dessous s'affiche lors de la configuration des paramètres réseau à l'aide du DVD-ROM, Sélectionnez [Définir l'adresse IP manuellement (à l'aide d'une adresse IP fixe)].

2.

Installez le pilote d'impression USB pour définir l'adresse IP de l'imprimante. Suivez les instructions affichées à l'écran pour installer le pilote d'impression.

! Important

Suivez les instructions affichées à l'écran pour connecter l'imprimante et l'ordinateur à l'aide d'un cable USB. Veillez à laisser le cable USB connecté une fois le pilote d'impression USB installé, il vous sera nécessaire pour définir l'adresse IP.

3.

Selectionnez [LAN filaire].

4.

Saisissez l'adresse IP, le masque de sous-réseau et la passerelle par défaut de l'imprimante.

5.

Lorsque l'écran suivant s'affiche, déconnectez le cable USB de l'imprimante. Sélectionné ensuite la méthode de connexion réseau à utiliser et procédez à la configuration des paramètres.

Cette section détaillé les méthodes de connexion d'un terminal portable, tel qu'un smartphone ou une tablette, à une imprimante dont les paramètres réseau sont configurés.

Important

Voudevez configurer les parametes reseau au préalable sur l'imprimante en fonction de la methode de connexion.

• Le mode Point d'accès (AP) simple de l'imprimante est activé lors de l'utilisation d'une imprimante et d'un pérophérique portable.
  Configuration d'une connexion au LAN sans fil (mode Point d'accès (AP) simple) (p. 39)
• En cas de connexion de l'imprimante via un réseau, l'imprimante est connectée au réseau.
  Configuration d'une connexion au LAN sans fil (mode Infrastructure) (p. 11)

Application Epson iLabel pour les terminaux portables

Pour imprimer des étiquettes sur l'imprimante à partir de votre smartphone ou de votre tablette, vous devez installer un logiciel qui prend en charge votre smartphone ou votre tablette.

Les systèmes d'exploitation compatibles avec le logiciel sont répertoriés ci-dessous avec la source du logiciel.

Systèmes d'exploitation compatibles	iOS 7.0 ou version ultérieure, ou iOS 8.0 ou version ultérieure	Android 4.0/4.1/4.2/4.3/4.4, Android 5.0/5.1
Modèles de péripériques applicables	iPhone 6 plus, iPhone 6, iPhone 5S, iPhone 5C, iPhone 5, iPhone 4, iPhone 4S, iPod touch 5e génération, iPad Air 2, iPad mini 3, iPad Air, iPad mini (Retina), iPad mini, iPad 4e génération, iPad 3e génération, iPad2	Smartphone ou tablette avec les systèmes d'exploitation susmentionnés
Source	Download on the App Store	GET IT ON Google play

Memo

• Consultez le site Web de Seiko Epson Corporation pour obtenir les dernières informations concernant les systèmes d'exploitation compatibles.

http://www.epson.com

• Pour plus de détails sur la procédure d'installation des applications et des fonctions et fonctionnalités associées, consultez directement les pages mises à disposition par les distributeurs des logiciels.
• La fonction de LAN sans fil doit être activée sur le smartphone ou la tablette sur lequel/laquelle l'application doit être téléchargeé. L'environnement doit permettre la connexion du smartphone ou de la tablette à un réseau avant le téléchargement de l'application. Consultez le manuel du terminal portable pour obtenir des consignes pour la configuration des paramètres réseau pour votre smartphone ou votre tablette.

Connexion à une imprimante depuis un terminal portable tel qu'un smartphone ou une tablette

La section ci-dessous détaille les procédures de connexion à une imprimante à l'aide de l'application Epson iLabel pour les terminals aux portables.

1.

Lancez l'application, appuyez sur dans la barre d'outils, puis affichez la liste des imprimantes qui peuvent etre utilisées dans le menu des paramètres d'impression.

La liste des imprimantes qui peuvent être utilisées s'affiche.

2.

Sélectionnez l'imprimante utilisé dans la liste pour lancer l'impression.

Memo

Vérifiez les points suivants si l'imprimante ne s'affiche pas :

• La fonction de LAN sans fil est-elle activée sur le smartphone ou la tablette ?
• Les paramètres réseau sont-ils correctement configurés sur l'imprimante?

La section suivant détaillie les procédures d'activation de l'imprimante à utiliser sur un deuxième ordinateur ou un périhérique portable autre que l'ordinateur utilisé pour configurer les paramètres réseau pour l'imprimante via un réseau.

Ajout d'un ordinateur

Le DVD-ROM fourni permet d'ajouter un ordinateur.

1.

Insérez le DVD-ROM fourni dans le lecteur de l'ordinateur à connecter et suivez les instructions qui s'affichent à l'écran pour ajouter l'ordinateur.

2.

Cliquez sur le bouton [Installer l'application et le pilote].

3.

Consultez les termes du contrat de licence affché et cliquez sur [J'accepte] pour indiquer que vous avez lu et que vous acceptez les conditions du contrat de licence. Suivez ensuite les instructions affichées à l'écran pour poursuivre l'installation.

4.

L'application Label Editor est déjà sélectionnée.
Installez l'application Network Configuration Tool si nécessaire.

5.

Selectionnez un modele (l'imprimante a utiliser).

6.

Sélectionnez [Connexions LAN filaire, LAN sans fil].

7.

Selectionnez [Ne pas configurer les réglages LAN].

8.

Selectionnez une imprimante.

Memo

• L'imprimante apparait une fois les paramètres réseau configurés. Procedez comme suit si l'imprimante ne s'affiche pas :

Si l'adresse IP a ete definite manuellement :

Cliquez sur [Relancer la recherche à l'aide d'une adresse IP indiquée] et saisissez l'adresse IP indiquée sur l'écran qui s'affiche.

Si I'adresse IP a ete obtenue automatiquement :

Cliquez sur le bouton [Rechercher de nouveau].

Si l'imprimante n'apparait toujours pas une fois la méthode ci-dessus effectuee, cela indique que les parametes reseau de l'imprimante n'ont pas ete totally configurues. Repetez la procedure depuis le début.

• Les recherches effectue à l'aide du bouton [Recherche de nouveau] sont uniquement exécutées au sein du même segment réseau. Pour vous connecter à une imprimante au sein d'un segment réseau hors de la plage du routeur, vérifie l'adresse IP de l'imprimante à laquelle vous souhaitez connecter et procédez à une nouvelle recherche à l'aide de l'options [Relancer la recherche à l'aide d'une adresse IP indiquée].

Si vous suivez les instructions affichées à l'écran pour poursuivre la configuration des paramètres, l'installation du pilote d'impression réseau est lancée. Le processus de configuration des paramètres prend fin une fois l'installation terminée.

Imprimez une page de test à partir de l'application Label Editor pour vérifier que

l'imprimante fonctionne correctement. Pour plus de détails, reportez-vous au Guide de l'utilisateur de l'application Label Editor.

Ajout d'un terminal tel qu'un smartphone ou une tablette

Procedez comme indiqué à la section Connexion à une imprimante depuis un terminal portable tel qu'un smartphone ou une tablette (p. 65) pour installer l'application.

Lancez l'application, appuyez sur dans la barre d'outils, puis affichez la liste des imprimantes qui peuvent etre utilisées dans le menu des paramètres d'impression. La liste des imprimantes qui peuvent etre utilisées s'affiche.

Deux méthodes vous permettent de vérifier les paramètres réseau de l'imprimante : l'une consiste à imprimer une feuille d'état réseau, l'autre à utiliser l'application Network Configuration Tool. Vous pouvez utiliser l'application Network Configuration Tool pour modifier les paramètres réseau de l'imprimante.

Procedure de vérification des paramètres réseau sur l'imprimante

Yououpouzeverifierlesparametesréseauenimprimantune feuilled'etatréseau.

Mémo

Pour imprimer les paramètres réseau, veillez à insérer une bande aussi large que possible. Il n'est pas possible d'utiliser des étiquettes découvertes pour imprimer les paramètres réseau.

1.

Vérifiez que l'imprimante n'est pas en cours d'impression, puis maintenez la touche enforcée pendant au moins trois secondes.

2.

Les détails relatifs aux paramètres réseau sont imprimés.

<General>		<WLAN Simple AP>
Software	2.222	SSID	DIRECT-LW-1000PXXXXXXXXX
Printer	LW-1000PXXXXXXXXX	Password	12345678
Bonjour	EPSON LW-1000P
WLAN Mode	Infrastructure
<LAN>
IP	Auto(192.168.0.1/255.255.255.0)
MAC	XXXXXXXXXXXXX
<WLAN Infrastructure>
IP	Auto(0.0.0.0/255.255.255.0)
MAC	XXXXXXXXXX
SSID	SSIDXXXXXXXXX

3.

Les types de détails imprimés sur la bande sont répertoriés ci-dessous.

Élément	Exemples d'impression	Description
<General>	---	Imprime les détails relatifs aux paramètres généraux.
Software	2.222	Imprime la version du micrologiciel de l'imprimante.
Printer	LW-1000PXXXXXX	Imprime le nom de l'imprimante.
Bonjour	EPSON LW-1000P	Imprime le nom Bonjour.
WLAN Mode	Infrastructure	Imprime le nom du mode de LAN sans fil de l'imprimante. Infrastructure/AP simple/Désactiver Wi-Fi
<LAN>	---	Imprime les paramètres du LAN filaire.
IP	Auto (192.168.0.1/255.255.255.0)	Imprime l'adresse IP et le masque de sous-réseau définis. Indique que l'adresse IP doit être obtenue automatiquement lorsque l'options Auto est sélectionnée.
MAC	XXXXXXXXXXXXX	Imprime l'adresse MAC du LAN filaire.
<LWAN Infrastructure>	---	Imprime les paramètres du mode Infrastructure du LAN sans fil.
IP	Auto (0.0.0.0/255.255.255.0)	Imprime l'adresse IP et le masque de sous-réseau définis. Indique que l'adresse IP doit être obtenue automatiquement lorsque l'options Auto est sélectionnée.
MAC	XXXXXXXXXXXXX	Imprime l'adresse MAC pour un LAN sans fil.
SSID	SSIDXXXXXXXXX	Imprime leSSID du réseau participant.
<WLAN Simple AP>	---	Imprime les paramètres du mode Point d'accès (AP) simple.
SSID	DIRECT-LW-1000PXXXXXX	Imprime leSSID utilisé en mode Point d'accès (AP) simple.
Password	12345678	Imprime le mot de passer utilisé en mode Point d'accès (AP) simple.

Procedure de vérification à partir d'un ordinateur

Pour vérifier les paramètres réseau à partir d'un ordinateur, utilisez l'application Network Configuration Tool, installée en même temps que l'application Label Editor.

Important

• Si l'application Network Configuration Tool n'a pas ete installee lors de I'installation du pilote d'impression, utilisez le DVD-ROM fourni pour I'installer.
• Il n'est pas possible de vérifier les paramètres réseau de l'imprimante depuis un ordinateur sur lequel le pilote d'impression USB ou réseau adapté n'est pas installé.
• Pour vérifier les paramètres réseau depuis un ordinateur, vous doivent connecter l'imprimante et l'ordinateur ensemble, à l'aide d'un cable USB ou via un LAN filaire ou sans fil.

1.

Lancez l'application Network Configuration Tool.

Cliquez sur [Démarrer] - [Tous les programmes] (ou [Programmes]) - [EPSON] - [PrinterConfigTool] - [Network Config Tool], dans cet ordre.

2.

Selectionnez une imprimante.

Mémo

Si l'imprimante ne s'affiche pas, il est possible que le pilote d'impression USB ne soit pas installé correctement. Réinstallé le pilote d'impression USB en représentant la procédure d'installation depuis le début.

3.

Le menu de l'outil de configuration s'affiche.

4.

Selectionnez l'objet que vous souhaitez vérifier dans l'arborescence de gauche, puis vérifie les paramètres réseau de cet éléments.

Important

• Lorsque vous modifiez les paramètres réseau, vérifie que le nom de l'imprimante pour laquelle vous modifiez les paramètres s'affiche dans la partie supérieure gauche de l'écran.
• Si un mot de passer est défini pour l'imprimante dans l'application Network Configuration Tool, vous devez saisir le mot de passer correct pour modifier les paramètres réseau.

Détails relatifs aux paramètres réseau qui peuvent être vérifiés/modifiés

Selectionnez les détails que vous souhaitez vérifier/définir dans la liste suivante. Les éléments sont détaillés aux pages de referencia indiquées.

Réglage à vérifier/modifier		Élément de réglage	Peut être configéré	Page de référence
Paramètres généraux
Pour vérifier/modifier le nom de l'imprimante utilisée via le réseau		Nom de l'imprimante	Oui	p. 78
		Nom Bonjour	Oui
		Nom du service Bonjour	Oui
Paramètres du LAN sans fil
Pour vérifier/modifier le mode du LAN sans fil		Mode du LAN sans fil	Oui	p. 79
		Adresse MAC du LAN sans fil	Non
Pour vérifier/ modifier les paramètres du mode Infrastructure	Statut de connexion au LAN sans fil	Statut de connexion	Non	p. 80
		Normes d'utilisation du LAN sans fil	Non
	Paramètres de l'adresse IP	Procédure d'obtention de l'adresse IP	Oui
		Adresse IP	Oui
		Masque de sous-réseau	Oui
		Passerelle par défaut	Oui
	Paramètres de sécurité	Méthode d'authentication	Oui
		Méthode de chiffrement	Oui
		SSID	Oui
		Clé de sécurité (phrase de passer)	Oui
Pour vérifier/ modifier les paramètres du mode Point d'accès (AP) simple	Statut de connexion au LAN sans fil	Normes d'utilisation du LAN sans fil	Non	p. 82
	Paramètres de l'adresse IP	Statut du serveur DHCP	Non
		Adresse IP de début de publication	Non
		Adresse IP indiquée	Non
		Masque de sous-réseau	Non
	Paramètres de sécurité	Méthode d'authentication	Non
		Méthode de chiffrement	Oui
		SSID	Oui
		Clé de sécurité (phrase de passer)	Oui

Réglage à vérifier modifier	Élément de réglage	Peut être configéré	Page de référence
Paramètres du LAN filaire

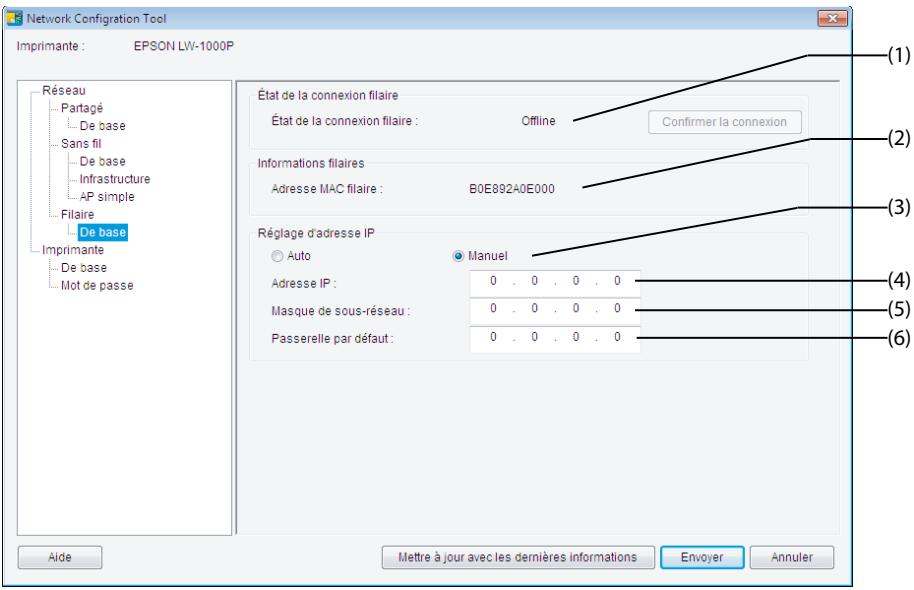

Pour vérifier/confirmer le statut de connexion du LAN filaire	Statut de connexion	Non	p. 84
	Adresse MAC du LAN filaire	Non
Pour vérifier/modifier les paramètres de l'adresse IP	Procédure d'obtention de l'adresse IP	Oui
	Adresse IP	Oui
	Masque de sous-réseau	Oui
	Passerelle par défaut	Oui
Paramètres de l'imprimante

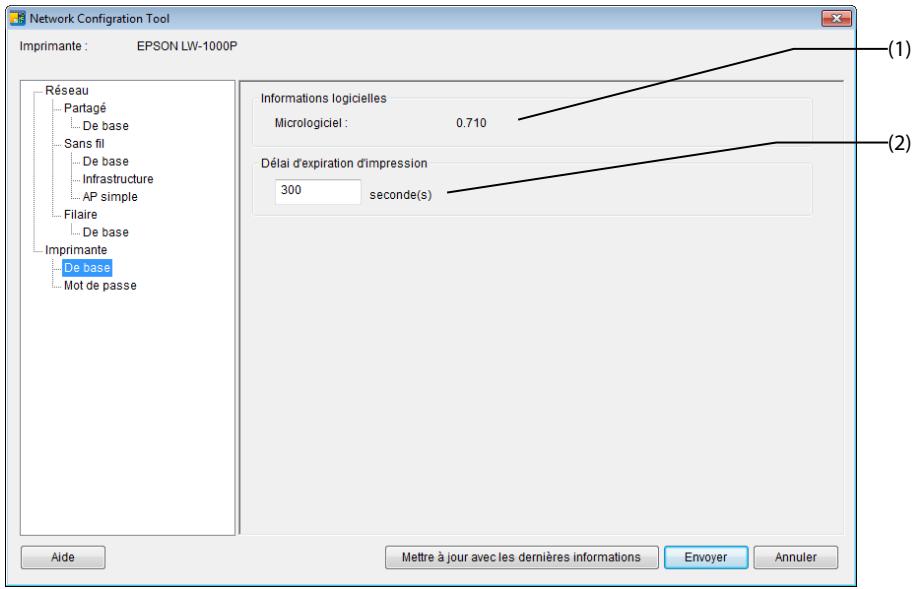

Pour vérifier les informations relatives au logiciel	Version du micrologiciel	Non	p. 85
Pour vérifier les paramètres d'expiration de l'imprimante	Délai d'expiration d'impression	Oui
Pour modifier le mot de passer utilisé pour changer les paramètres	Mot de passer	Oui	p. 86

Important

• Pour modifier les paramètres réseau de l'imprimante, cliquez sur le bouton [Envoyer] au bas de l'écran. Toutes les valeurs de réglage qui peuvent être définies à l'aide de l'application Network Configuration Tool, y compris les éléments non affichés à l'écran, sont alors envoyées à l'imprimante, qui prend les modifications en compte. Pour modifier les paramètres réseau, vérifie que tous les paramètres ont été configurés comme vous le souhaitez, puis cliquez sur le bouton [Envoyer].
• Avant de modifier les paramètres réseau, cliquez sur le bouton [Mettre à jour avec les dernières informations], vérifie les valeurs définies au niveau de l'imprimante, puis apportez les modifications souhaitées.
• Le bouton [Annuler] annule les modifications apportées aux paramètres réseau et ferme l'application Network Configuration Tool.

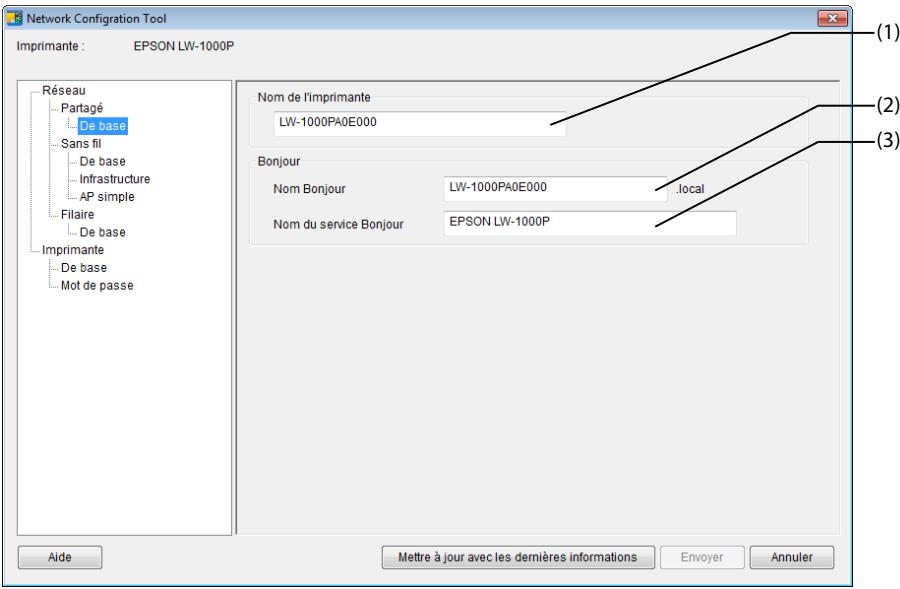

Pour vérifier/modifier le nom de l'imprimante utilisée via le réseau

Écran qui s'affiche lorsque vous sélectionné [Réseau] - [Partagé] - [De base] dans l'arborescence de gauche.

Les détails qui peuvent être vérifiés/modifiés sont répertoriés ci-dessous.

N°	Élément	Peut être configuré	Détails relatifs au paramètre
1	Nom de l'imprimante	Oui	Nom de l'imprimante utilisée via le réseau. L'imprimante est affichée sous ce nom lors de la vérification à partir d'un ordinateur Windows.
2	Nom Bonjour	Oui	Nom Bonjour de l'imprimante utilisée via le réseau. L'imprimante est affichée sous ce nom lors de la vérification à partir d'un ordinateur Mac.
3	Nom du service Bonjour	Oui	L'imprimante est affichée sous ce nom lors de la vérification à partir d'une application sur un terminal portable iOS ou Android.

Pour vérifier/modifier le mode du LAN sans fil

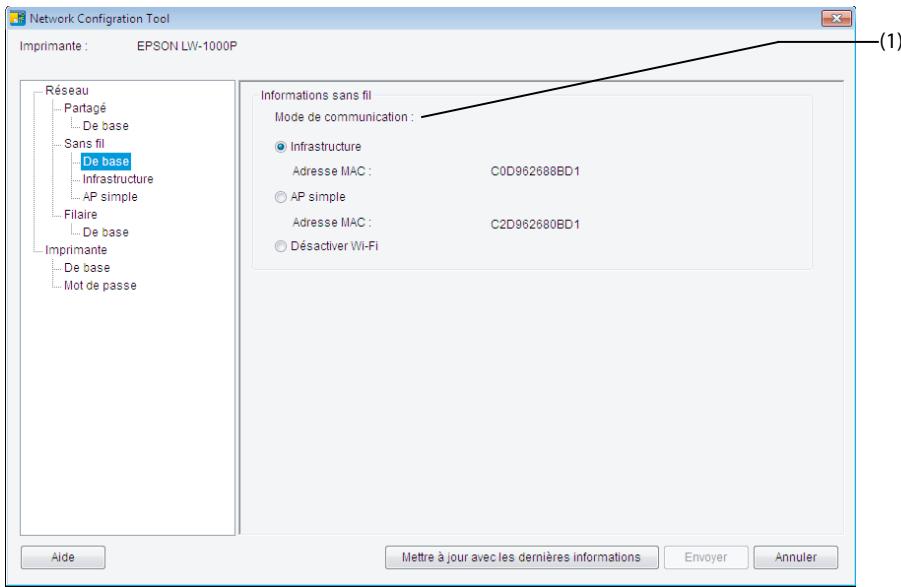

Écran qui s'affiche lorsque vous sélectionnez [Réseau] - [Sans fil] - [De base] dans l'arborescence de gauche.

Les détails qui peuvent être vérifiés/modifiés sont répertoriés ci-dessous.

N°	Élément	Peut être configuré	Détails relatifs au paramètre
1	Mode de communication	Oui	Indique le mode de communication définir pour l'imprimante.Vous pouvez selectionner un des trois modes disponibles : Infrastructure, AP simple et Désactiver Wi-Fi.Affiche des informations relatives à l'adresse MAC utilisé en mode Infrastructure et en mode Point d'accès (AP) simple.

Pour vérifier/modifier les paramètres du mode Infrastructure

Écran qui s'affiche lorsque vous sélectionnez [Réseau] - [Sans fil] - [Infrastructure] dans l'arborescence de gauche.

Les détails qui peuvent être vérifiés/modifiés sont répertoriés ci-dessous.

N°	Élément	Peut être configuré	Détails relatifs au paramètre
1	État de la connexion sans fil	Non	Affiche le statut du LAN sans fil : en ligne ou hors ligne. Cliquez sur le bouton [Confirmer la connexion] pourmettre le statut de connexion à jour. Affiche égalementles normes applicables au LAN sans fil auquel vous étésconnecté.
2	Auto/Manuel	Oui	Vouves ave le choix entre les options [Auto] et [Manuel]pour la méthode d'obtention de l'adresse IP. Lorsquel'option [Auto] est sélectionnée, l'adresse IP, le masquede sous-réseau et la passerelle par défaut sontautomatiquement définis.
3	Adresse IP	Oui*	Adresse IP définie pour l'imprimante.
4	Masque de sous-réseau	Oui*	Masque de sous-réseau du réseau auquel l'imprimanteest connectée.
5	Passerelle par défaut	Oui*	Passerelle par défaut réseau du réseau auquell'imprimante est connectée.
6	Méthoded'authentication	Oui	Méthode d'authentication de sécurité du LAN sans filau niveau duquel l'imprimante est configurée.Vous ave le choix parmi les quatre types suivants :Ouvrir/Partagé/WPA-PSK/WPA2-PSK
7	Méthode dechiffrement	Oui	Méthode de chiffrement du LAN sans fil au niveauduquel l'imprimante est configurée.Vous ave le choix parmi les quatre types suivants :Aucun/WE3P/TKIP/AES
8	SSID	Oui	Affiche leSSID du réseau auquel l'imprimante estconnectée. Cliquez sur [Sélectionner unSSID] pourafficher la liste desSSID détectés par l'imprimante etdécisionner le réseau auquel vous étés connecté.
9	PSK (clé pré-partagée)	Oui	Affiche la phrase de passée utilisée dans le cadre descommunications chiffrées. Utilisé lorsque l'optionsTKIP ou AES est sélectionnée en tant que méthode dechiffrement.
10	Clé WEP	Oui	Affiche la clé WEP utilisée dans le cadre descommunications chiffrées. Utilisé lorsque l'options WEPestélectionnée en tant que méthode dechiffrement.

*Vouss pouvez définir cette option si l'option [Manuel] est sélectionnée comme méthode d'obtention de l'adresse IP.

Pour vérifier/modifier les paramètres du mode Point d'accès (AP) simple

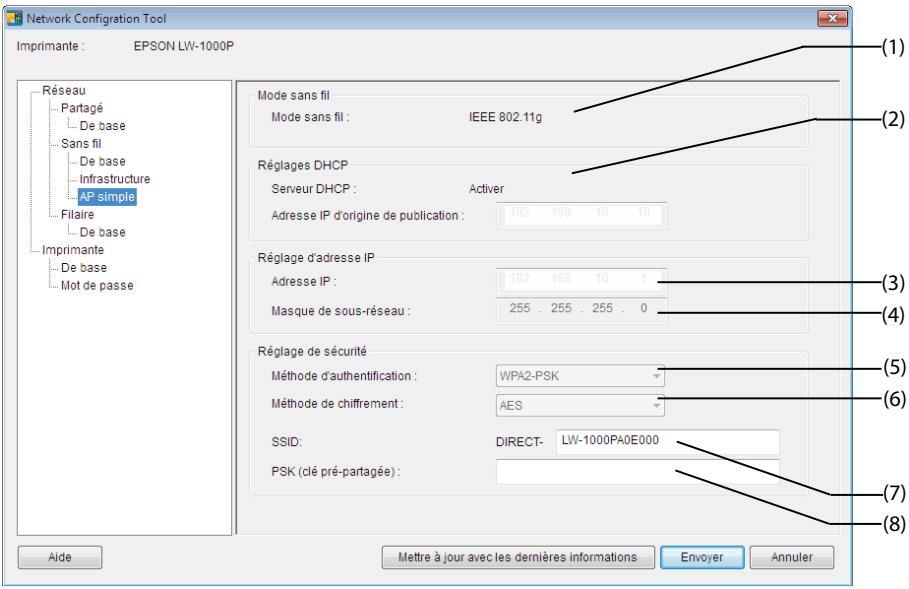

Écran qui s'affiche lorsque vous sélectionnez [Réseau] - [Sans fil] - [AP simple] dans l'arborescence de gauche.

Les détails qui peuvent être vérifiés/modifiés sont répertoriés ci-dessous.

N°	Élément	Peut être configéré	Détails relatifs au paramètre
1	Mode sans fil	Non	Affiche les normes applicables au LAN sans fil auquel vous étés connecté.
2	Réglages DHCP	Non	Affiche le statut du serveur DHCP et l'adresse IP de début de publication pour l'imprimante.
3	Adresse IP	Non	Adresse IP définie au niveau de l'imprimante utilisée en mode Point d'accès (AP) simple.
4	Masque de sous-réseau	Non	Masque de sous-réseau utilisé en mode Point d'accès (AP) simple.
5	Méthode d'authentication	Non	Méthode d'authentication de sécurité du LAN sans fil au niveau duquel l'imprimante est configurée. L'option WPA2-PSK est automatiquement sélectionnée.
6	Méthode de chiffrement	Oui	Méthode de chiffrement du LAN sans fil au niveau duquel l'imprimante est configurée. L'option AES est automatiquement sélectionnée.
N°	Élément	Peut être configuré	Détails relatifs au paramètre
7	SSID	Oui	Affiche le SSID utilisé par l'imprimante en mode Point d'accès (AP) simple. La mention DIRECT- est toujours ajoutée au début du SSID.
8	PSK (clé pré-partagée)	Oui	Affiche la PSK (clé pré-partagée) utilisé par l'imprimante en mode Point d'accès (AP) simple.

Important

Si vous modifiez le paramètre Méthode de chiffrement, SSID ou PSK (clé pré-partagée), les péripériques sans fil connectés en mode Point d'accès (AP) simple seront déconnectés et devront être configurés de nouveau. Faites très attention lorsque vous modifier les paramètres SSID et PSK (clé pré-partagée) pour les péripériques connectés.

Pour vérifier/confirmer le statut de connexion du LAN filaire

Écran qui s'affiche lorsque vous sélectionnez [Réseau] - [Filaire] - [De base] dans l'arborescence de gauche.

Les détails qui peuvent être vérifiés/modifiés sont répertoriés ci-dessous.

N°	Élément	Peut être configuré	Détails relatifs au paramètre
1	État de la connexion filaire	Non	Affiche le statut de connexion du LAN filaire. Cliquez sur le bouton [Confirmer la connexion] pourmettre le statut de connexion à jour.
2	Adresse MAC filaire	Non	Affiche l'adresse MAC de l'imprimante utilisée lors de la connexion à un LAN filaire.
3	Auto/Manuel	Oui	Vouvas avec le choix entre les options [Auto] et [Manuel] pour la méthode d'obtention de l'adresse IP. Lorsque l'options [Auto] est sélectionnée, l'adresse IP, le masque de sous-résseau et la passerelle par défaut sont automatiquement définis.
4	Adresse IP	Oui*	Adresse IP définie pour l'imprimante.
5	Masque de sous-résseau	Oui*	Masque de sous-résseau du réseau auquel l'imprimante est connectée.
6	Passerelle par défaut	Oui*	Passerelle par défaut réseau du réseau auquel l'imprimante est connectée.

*Vouss pouvez définir cette option si l'option [Manuel] est seLECTIONnée comme méthode d'obtention de l'adresse IP.

Pour vérifier les informations relatives au logiciel/pour vérifier les paramètres d'expiration de l'imprimante

Écran qui s'affiche lorsque vous sélectionnez [Imprimante] - [De base] dans l'arborescence de gauche.

Les détails qui peuvent être vérifiés/modifiés sont répertoriés ci-dessous.

N°	Élément	Peut être configué	Détails relatifs au paramètre
1	Micrologiciel	Non	Affiche la version du micrologiciel de l'imprimante.
2	Délai d'expiration d'impression	Oui	Indique si l'imprimante est réalisée pour attendre la réception des données d'impression pendant un certain temps lors de l'impression réseau.

Pour modifier le mot de passage utilisé pour changer les paramètres

Écran qui s'affiche lorsque vous sélectionnez [Imprimante] - [Mot de passer] dans l'arborescence de gauche.

Les détails qui peuvent être vérifiés/modifiés sont répertoriés ci-dessous.

N°	Élément	Peut être configéré	Détails relatifs au paramètre
1	Modifiez le mot de passer administrateur	Oui	Activez cette case à cocher lorsque vous modifierEZ le mot de passer administrateur.
2	Mot de passer administrateur	Oui	Permet de saisir le nouveau mot de passer qui doit être utilisé. Le nouveau mot de passage doit être saisi deux fois pour confirmer les modifications.Si un mot de passage est défini au niveau de l'imprimante lors de cette étape, le mot de passage devra être vérifié si vous apportez des modifications aux paramètres réseau à partir du DVD-ROM fourni ou de l'application Network Configuration Tool.

Important

Notez que si vous ne renseignez pas la ligne du mot de passer lorsque vous procédez à des modifications, le mot de passer n'est pas définir.

Envoi des paramètres réseau à l'imprimante

Une fois les paramètres réseau modifiés, cliquez sur le bouton [Envoyer] au bas de l'écran pour envoyer les détails relatifs aux paramètres modifiés à l'imprimante et terminer les procédures de configuration.

Important

Si un mot de passer est défini pour les modifications, l'écran de saisie du mot de passer s'affiche lorsque vous cliquez sur le bouton [Envoyer]. Saisissez le mot de passer défini. Pour réinitialiser le mot de passer, vous doivent initialier l'imprimante. Une fois l'initialisation de l'imprimante terminée, reconfigurez tous les paramètres, paramètres réseau inclus.

Initialisation des paramètres réseau (p. 88)

Procedez comme suit pour initiaiser les paramètres réseau de l'imprimante.

!Important

Lors de l'exécution du processus d'initialisation pour les paramètres réseau, tous les paramètres en rapport avec le LAN sans fil (mode Infrastructure/mode Point d'accès (AP) simple) et avec le LAN filaire sont réinitialisés. Le mot de passage utilisé pour modifier les paramètres réseau sera également réinitialisé.

1. Vérifiez que l'imprimante est hors tension.

2. Maintenez la touche WPS, située à l'arrière de l'imprimante, et la touche , située à l'avant de l'imprimante, enfoncées lors de la mise sous tension de l'imprimante.

3.

Les voyants! et Direct s'allument et l'initialisation des paramètres réseau commence.

4.

L'imprimante est mise automatiquement hors tension une fois l'initialisation des paramètres réseau terminée.

Mémo

Lors de l'initialisation des paramètres réseau, voirlez à reconfigurer les paramètres réseau une fois le processus d'initialisation terminé.

Cette section répertorie les procédures permettant de résoudre les problèmes au niveau des paramètres réseau de l'imprimante.

Dépannage des problèmes au niveau des paramètres réseau définis à l'aide du DVD-ROM inclus (p. 91)
Dépannage des problèmes au niveau des paramètres réseau définis à l'aide de l'application Network Configuration Tool (p. 92)
Dépannage des problèmes de connexion au LAN sans fil (mode Infrastructure) (p. 96)
Dépannage des problèmes de connexion au LAN sans fil (mode Point d'accès (AP) simple) (p. 99)
Dépannage des problèmes de connexion au LAN filaire (p. 103)
Méthodes de dépannage lorsque vous ne parvenez pas à vous connecter du tout (p. 105)

Mémo

Si vous ne parvenez pas à résoudre certains problèmes à l'aide de la section Dépannage duprésent manuel, connectez-vous à la page d'accueil de Seiko Epson Corporation et consultez la foiré aux questions pour plus de détails.

http://www.epson.com

Dépannage des problèmes au niveau des paramètres réseau définis à l'aide du DVD-ROM inclus

Le message suivant s'affiche : Impossible de communiquer avec l'imprimante. Connectez le cable USB à l'imprimante et mettez l'imprimante sous tension

Pour installer le pilote d'impression USB, même lors de l'utilisation de l'imprimante via un réseau, vous doivent connecter l'imprimante à un ordinateur à l'aide d'un cable USB. Vérifie la connexion USB de l'imprimante et de l'ordinateur.

■ Le message suivant s'affiche : Imprimante introuvable. Vérifiez la connexion à l'imprimante

Vérifiez que le statut de l'imprimante ne correspond pas aux statuts répertoriés ci-dessous.

• Le message s'affiche lorsque vous cliquez sur le bouton [Rechercher de nouveau], au niveau de l'écran [ SéLECTIONNER une imprimante]. Si les paramètres réseau de l'imprimante ont été configurés de manière à ce que l'imprimante et l'ordinateur utilisé pour installer le logiciel soit placés dans des segments réseau différents (l'imprimante est connectée à un réseau hors de la plage du routeur visible depuis l'ordinateur), l'imprimante n'est pas localisée lorsque vous procédez à des recherches à l'aide du bouton [Rechercher de nouveau].

Utilisez alors le bouton [Relancer la recherche à l'aide d'une adresse IP indiquée] pour procéder de nouveau à une recherche à l'aide d'une adresse IP définie.

• Il est possible que les paramètres réseau de l'imprimante ne soient pas configurés correctement.

Demandez à votre administrateur réseau de vérifier les informations nécessaires à la configuration des paramètres réseau, puis procédez de nouveau à la configuration des paramètres.

Dépannage des problèmes au niveau des paramètres réseau définis à l'aide de l'application Network Configuration Tool

Le message suivant s'affiche : L'échange de données pour l'acquisition des informations de l'imprimante n'a pas eté terminé. Vérifiez la connexion à l'imprimante.

Vérifiez que le statut de l'imprimante ne correspond pas aux statuts répertoriés ci-dessous.

Le message suivant s'affiche : Impossible derialcder aux réglages car le mot de passen n'est pas valide.

• L'imprimante est-elle en cours d'impression ?
  Si l'imprimante est en cours d'impression, attendez que l'impression soit terminée avant de réessayer.
• L'imprimante est-elle hors tension?
  Vérifiez que l'imprimante est sous tension. Si l'imprimante est hors tension, mettez-la sous tension, puis réessayez.
• Vérifiez le statut du réseau. Vérifiez que l'imprimante communique via le réseau. Si vous ne pouvez pas vérifier le statut du réseau vous-même, contactez l'administrateur réseau pour obtenir de l'aide.

Si vous avez défini un mot de passer au niveau de l'imprimante lors de la configuration, vous doivent saisir ce mot de passer pour modifier les paramètres réseau. Veillez à saisir le mot de passer défini au niveau de l'imprimante. Si vous avez oublé le mot de passer ou si vous ne connaissiez pas le mot de passer, contactez l'administrateur réseau pour obtenir de l'aide.

Si nécessaire, réinitialisez les paramètres réseau.

Initialisation des paramètres réseau (p. 88)

Réinitialisez les paramètres réseau de l'imprimante, puis reconfigurez les paramètres.

• Paramètres du LAN sans fil (mode Infrastructure)
  Configuration d'une connexion au LAN sans fil (mode Infrastructure) (p. 11)

• Connexion directe sans l'aide d'un point d'accès

Configuration d'une connexion au LAN sans fil (mode Point d'accès (AP) simple) (p. 39)

• Connexion au LAN filaire
  Configuration des paramètres pour un LAN filaire (p. 54)

■ Le message suivant s'affiche : Impossible de régler les données sur l'imprimante. Vérifiez les réglages.

Vérifiez que les données saisies au niveau de l'application Network Configuration Tool ne doivent pas d'erreurs, d'omissions ou autres problèmes.

Le message suivant s'affiche : Si l'adresse IP ou le nom de l'imprimante (nom de l'imprimante, nom Bonjour ou nom du service Bonjour) est modifié, la communication peut ne plus être possible.

Le fait de cliquer sur le bouton [Confirmer] affiché à l'écran pour accepter les modifications apportées à l'adresse IP ou au nom de l'imprimante dans l'application Network Configuration Tool déactive l'impression, à moins que les paramètres du pilote d'impression réseau soient modifiés.

Si vous ne parvenez pas à imprimer, exécutez les procédures suivantes dans l'ordre indiqué pourmettre les paramètres du pilote d'impression réseau à jour.

1.

Ouvrez la fenêtre [Périphériques et imprimantes] ([Imprimantes] sous Windows Vista).

Windows 10 :

Cliquez sur le bouton Demarrer et selectionnez [Paramètres]. Entrez [Péripétriques et imprimantes] dans la zone de recherche. Lorsqu'il s'affiche dans le champ des résultats de la recherche, cliquez dessus.

Windows 8.1/8:

Appuyez sur la touche [X] tout en maintainant la touche [Windows] enforcée, puis cliquez sur [Panneau de configuration] dans la liste qui s'affiche. Sous [Panneau de configuration], cliquez sur [Périphériques et imprimantes].

Windows 7:

Cliqueur [Demarrer] - [Perephériques et imprimantes] dans l'ordre indiqué.

Windows Vista :

Cliquez sur [Démarrer] - [Panneau de configuration] - [Matériel et audio] - [Imprimante] dans l'ordre indiqué.

2.

Cliquez avec le bouton croit de la souris sur l'icone de l'imprimante dont les paramètres réseau doivent être modifiés, puis cliquez sur [Propriétés de l'imprimante].

3.

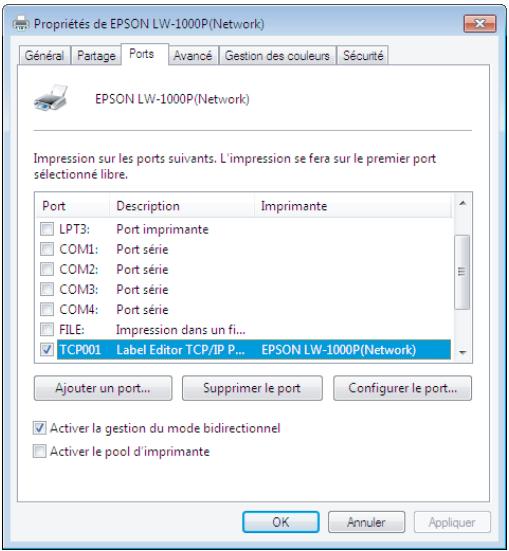

Cliquez sur [Ports], Sélectionnéz le port dont la case à cocher est activée sous [Ports], puis cliquez sur [Configurer le port...].

4.

Saisissez l'adresse IP définie sur l'écran affché, activez la case à cocher Oui sous [Suivi par nom d'imprimante], puis cliquez sur le bouton [OK].

Memo

Si vous ne parvez que à configurer les paramètres correctement, installez le pilote d'impression réseau à partir du DVD-ROM fourni.

Paramètres pour la connexion à un ordinateur (p. 11)

Pour vérifier/modifier les paramètres réseau d'une autre imprimante

Cliquez sur le bouton [Annuler] pour quitter l'application Network Configuration Tool. Redémarrez ensuite l'application Network Configuration Tool et Sélectionnez une imprimante.

Dépannage des problèmes de connexion au LAN sans fil (mode Infrastructure)

Le périphérique réseau (point d'accès/routeur à large bande) est-il sous tension?

Vérifiez que le périphérique réseau est sous tension. Si le périphérique est sous tension, vérifie que le réseau n'est pas en cours d'utilisation, puis mettez le périphérique hors tension, puis de nouveau sous tension.

L'imprimante et le périphérique réseau (point d'accès/routeur à large bande) sont-ils suffisamment proches l'un de l'autre? Y a-t-il des obstacles qui entraîennent des interférences au niveau des signaux?

Rapprochez l'ordinateur et le périphérique réseau et retirez les obstacles susceptibles d'entrainer des interférences.

Utilisez-vous des équipements qui émettent des ondes electromagnétiques (four à micro-ondes ou téléphone numérique sans fil, par exemple) ou un périphérique sans fil à proximate de l'imprimante?

Si vous utilisez l'imprimante a proximite de périhériques qui émettent des ondes électromagnétiques ou de périhériques sans fil, les signaux émis par de tels périhériques peuvent interférer avec les communications de l'imprimante et entrainer des problèmes. Éloignez l'ordinateur et le périhérique réseau (point d'accès/routeur à large bande) de ces équipements.

- Mettez l'imprimante hors tension, puis de nouveau sous tension pour la réinitialiser.

Il est possible que vous ne puissiez pas connecter temporairement l'imprimante et le péripérisque réseau (point d'accès/routeur à large bande) en fonction de l'ordre de mise sous tension des péripérisques. Une fois l'imprimante mise sous tension, attendez environ une minute, puis vérifie le statut de connexion.

Le mode Infrastructure de l'imprimante est-il activé ?

Vérifiez que levoyant de l'imprimante est allumé. S'il est eteint, appuyez sur le bouton pour modifier les paramétres.

■ Le SSD défini au niveau de l'imprimante est-il correct ?

L'imprimante ne peut se connecter au périphérique réseau (point d'accès/routeur à large bande) si le SSID de l'imprimante ne correspond pas à celui utilisé pour le périphérique réseau. Lors de la connexion en mode Point d'accès (AP) simple, vous ne pouvez pas connecter l'imprimante au réseau si le nom du réseau en mode Point d'accès (AP) simple et le SSID défini pour l'imprimante ne correspondant pas. Vérifiez les SSID du périphérique de connexion et de l'imprimante pour déterminer s'ils sont identiques ou non.

Mémo

Reportez-vous à la page suivante pour les procédures de vérification du SSID définir pour l'imprimante.

Verification/modification des paramètres réseau de l'imprimante (p. 71)

Si vous ne parvenez pas à localiser le SSID du périphérique réseau utilisé, consultez le manuel du périphérique réseau ou demandez l'aide de la personne qui a configuré les paramètres réseau.

■ Les péripériques utilisent la même méthode de sécurité réseau sans fil que celle définie pour l'imprimante?

Les péripériques ne peuvent se connecter si l'imprimante, l'ordinateur et le péripérisque réseau (point d'accès/routeur à large bande) utilisent différentes méthodes de sécurité réseau sans fil. Reconfigurez alors les paramètres de manière à ce que l'imprimante, l'ordinateur et le péripérisque réseau utilisent tous la même méthode de sécurité réseau sans fil. Si vous ne savez pas comment procéder, consultez le manuel du péripérisque réseau ou contactez la personne qui a configuré les paramètres réseau des péripérisques.

La fonction de séparateur privé est-elle activée sur le périphérique réseau (point d'accès/routeur à large bande)?

L'imprimante et l'ordinateur ne peuvent communiquer ensemble si la fonction de séparateur隱私 (une fonction qui empêche les péripériques connectés au même point d'accès de se connecter l'un à l'autre) est activée sur le péripérisque reseau utilisé. Suivez les consignes du manuel du péripérisque reseau pour désactiver la fonction de séparateur隱私.

■ Plusieurs ordinateurs et périphériques réseau sont-ils connectés au même réseau?

Si plusieurs ordinateurs et périphériques réseau sont connectés à un réseau, il est possible que les adresses IP des ordinateurs et des périphériques réseau ne puisent être obtenues à partir du serveur DHCP, les périphériques ne peuvent alors pas connecter au réseau. Mettez hors tension ou déconnectez les ordinateurs ou les périphériques réseau non utilisés pour augmenter le nombre d'adresses IP disponibles.

La même adresse IP est-elle utilisé pour plusieurs ordinateurs ou pour un autre périphérique?

Si la même adresse IP est utilisé pour plusieurs péripériques connectés au réseau (imprimante et ordinateur, par exemple), il est possible que les communications réseau soient instables ou interrompues. Vérifiez l'adresse IP de chaque péripérisque et réinitialisiez les adresses IP des péripériques qui utilisent la même adresse IP.

Memo

Reportez-vous à la page suivante si vous ne parvenez toujours pas à vous connecter, même une fois les éléments ci-dessus vérifiés.

Méthodes de dépannage lorsque vous ne parvenez pas à vous connecter du tout (p. 105)

Dépannage des problèmes de connexion au LAN sans fil (mode Point d'accès (AP) simple)

Si vous ne parvenez pas à connecter un ordinateur Windows à Internet avec un terminal de communication de données mobile USB alors que vous tentez de connecter une imprimante en mode Point d'accès (AP) simple

Lorsque le mode Point d'accès (AP) simple pour la connexion d'une imprimante est utilisé alors qu'un périphérique de communication de données mobile à faible vitesse est utilisé pour la connexion à Internet, la connexion de l'imprimante à la priorité, ce qui peut entraîner l'interruption de la connexion Internet. Procedez comme suit pour configurer votre système si vous ne parvenez pas à connecter votre ordinateur à Internet.

1.

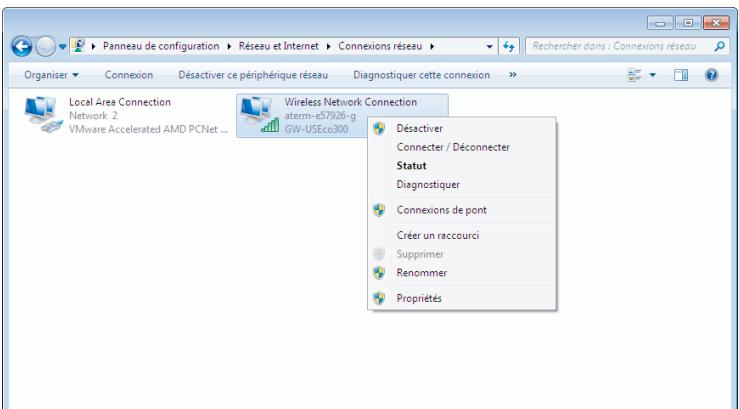

Affichez I'ecran [Connexions reseau] de Windows.

Windows 10:

Cliquez sur le bouton Demarrer et selectionnez [Paramètres] - [Réseau et Internet]. Cliquez sur [Wi-Fi] sur le côté droit de la fenêtre et cliquez sur [Modifier les paramètres de l'adaptateur].

Windows 8.1/8:

Appuyez sur la touche [X] tout en maintainant la touche [Windows] enforcée, puis cliquez sur [Panneau de configuration] dans la liste qui s'affiche.

Sous [Panneau de configuration], Sélectionnez [Réseau et Internet] - [Centre Réseau et partage] - [Modifier les paramètres de la carte] dans l'ordre indiqué.

Windows7：

Cliquez sur [Démarrer] - [Panneau de configuration] - [Réseau et Internet] - [Centre Réseau et partage] - [Afficher l'état et la gestion du réseau] - [Modifier les paramètres de la carte] dans l'ordre indiqué.

Windows Vista :

Cliquez sur [Démarrer] - [Réseau et Internet] - [Centre Réseau et partage] - [Gérer les connexions réseau] dans l'ordre indiqué.

2.

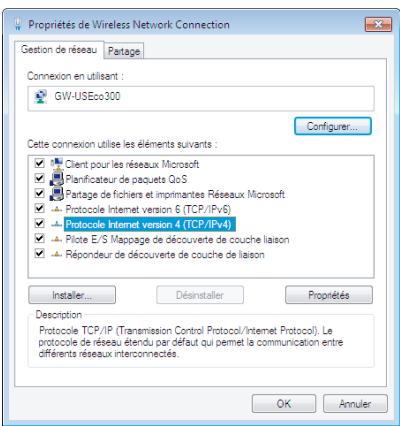

Sélectionnez [Connexion réseau sans fil] (DIRECT-XXXXXXXX), puis clique avec le bouton droit de la souris et sélectionnez [Propriétés] dans le menu qui s'affiche.

3.

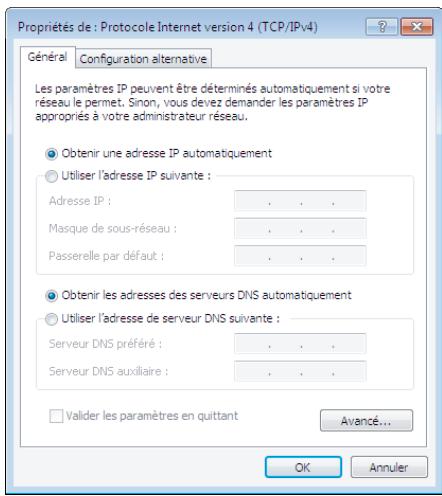

Selectionnez [Protocole Internet version 4 (TCP/IPv4)] et cliquez sur [Propriétés].

4.

Cliquez sur l'onglet [Avancé...].

5.

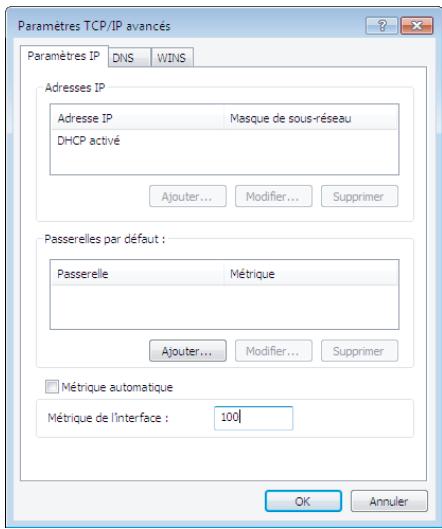

Désactivez la case à cocher [Métrique automatique] et saisissez 100 dans la case [Métrique de l'interface].

6.

Fermez toutes les fenêtres ouvertes.

Si vous ne parvenez toujours pas à vous connecter à Internet, même une fois les étapes ci-dessus effectuees, repeteze l'etape 3 en selectionnant l'option [Protocole Internet version 6 (TCP/IPv6)].

La connexion Wi-Fi a été brusquement coupée

Vérifiez que les éléments ci-dessous ne s'appliquent pas.

L'imprimante est-elle hors tension?
- La clé de sécurité du mode Point d'accès (AP) simple a-t-elle été modifiée ?
- Les paramètres réseau de l'imprimante ont-ils été modifiés ?
- Si la clé de sécurité du mode Point d'accès (AP) simple a été modifiée

Supprimez tous les paramètres de connexion DIRECT-XXXXXXX enregistrés au niveau du pérophérique sans fil. Sélectionnez ensuite de nouveau DIRECT-XXXXXXX et saississe un nouveau mot de passer. Pour obtenir des instructions plus détaillées, reportez-vous au manuel et à la documentation du pérophérique sans fil.

Si les paramètres réseau ont été modifiés

LevoyantDirect eteint indique que le mode de LAN sans fil de l'imprimante a ete modifie. Pour rétablr la connexion en mode Point d'acces (AP) simple, initialisez les parametes reseau de l'imprimante, puis reconfigurez la connexion au LAN sans fil (mode Point d'acces (AP) simple) sans configurer les parametes reseau de l'imprimante.

→Initialisation des paramètres réseau (p. 88)
Configuration d'une connexion au LAN sans fil (mode Point d'accès (AP) simple) (p. 39)

Memo

Reportez-vous à la page suivante si vous ne parvenez toujours pas à vous connecter, même une fois les éléments ci-dessus vérifiés.

Méthodes de dépannage lorsque vous ne parvenez pas à vous connecter du tout (p. 105)

Dépannage des problèmes de connexion au LAN filaire

Le péripérisque réseau (concentrateur/routeur à large bande) est-il sous tension?

Vérifiez que le périphérique réseau est sous tension. Si le périphérique est sous tension, vérifie que le réseau n'est pas en cours d'utilisation, puis mettez le périphérique hors tension, puis de nouveau sous tension.

Le cable de LAN est-il bien inséré et connecté ?

Vérifiez que le cable de LAN est bien inséré et connecté à l'imprimante et au périphérique réseau (concentrateur/routeur à large bande).

Vérifiez levoyant (voyant de liaison)utilisé pour afficher le statut de connexion. Si cevoyant est eteint,essayez les solutions suivantes.

• Connectez-vous à un autre port
• Connectez-vous à un autre concentrateur
• Remplacez le cable de LAN par un neuf

- Mettez l'imprimante hors tension, puis de nouveau sous tension pour la réinitialiser.

Il est possible que vous ne puissiez pas connecter temporairement l'imprimante et le péripérisque réseau (concentrateur/routeur à large bande) en fonction de l'ordre de mise sous tension des péripérisques. Une fois l'imprimante mise sous tension, attendez environ une minute, puis vérifie le statut de connexion.

■ Plusieurs ordinateurs et périphériques réseau sont-ils connectés au même réseau ?

Si plusieurs ordinateurs et périphériques réseau sont connectés à un réseau, il est possible que les adresses IP des ordinateurs et des périphériques réseau ne puisent être obtenues à partir du serveur DHCP, les périphériques ne peuvent alors pas connecter au réseau. Mettez hors tension ou déconnectez les ordinateurs ou les périphériques réseau non utilisés pour augmenter le nombre d'adresses IP disponibles.

La même adresse IP est-elle utilisé pour plusieurs ordinateurs ou pour un autre périphérique?

Si la même adresse IP est utilisé pour plusieurs péripériques connectés au réseau (imprimante et ordinateur, par exemple), il est possible que les communications réseau soient instables ou interrompues. Vérifiez l'adresse IP de chaque péripérisque et réinitialissez les adresses IP des péripériques qui utilisent la même adresse IP.

Memo

Reportez-vous à la page suivante si vous ne parvenez toujours pas à vous connecter, même une fois les éléments ci-dessus vérifiés.

Méthodes de dépannage lorsque vous ne parvenez pas à vous connecter du tout (p. 105)

Méthodes de dépannage lorsque vous ne parvenez pas à vous connecter du tout

■ Reconfigurez les paramètres de connexion de l'ordinateur et du périphérique réseau.

Consultez le manuel du périphérique réseau ou contactez directement le fabricant pour obtenir des consignes et de l'aide en ce qui concerne la connexion d'un ordinateur et du périphérique réseau.

■ Réinitialisez, puis configurez de nouveau les paramètres réseau de l'imprimante.

Si vous ne parvezenez toujours pas à vous connecter, même une fois les autres éléments vérifiés, initiaisez les paramètres réseau de l'imprimante et réessayez.

Initialisation des paramètres réseau (p. 88)

Réinitialisez les paramètres réseau de l'imprimante, puis reconfigurez les paramètres.

• Paramètres du LAN sans fil (mode Infrastructure)
  Configuration d'une connexion au LAN sans fil (mode Infrastructure) (p. 11)
• Connexion directe sans l'aide d'un point d'accès
  Configuration d'une connexion au LAN sans fil (mode Point d'accès (AP) simple) (p. 39)
• Connexion au LAN filaire
  Configuration des paramètres pour un LAN filaire (p. 54)

Vérifiez que le micrologiciel des périphériques réseau (point d'accès, routeur à large bande, carte d'interface réseau de l'ordinateur, etc.) est mis à jour à l'aide de la dernière version.

La mise à jour du micrologiciel (logiciel utilisé pour contrôler les péripériques) des péripériques réseau à l'aide de la première version peut contributor à résoudre certains problèmes. Consultez le fabricant du péripérisque réseau en question pour identifier la的最后一 fois version.

Marques commerciales

• EPSON et EXCEED YOUR VISION sont des marques commerciales déposées de Seiko Epson Corporation.
• Microsoft, Windows et Windows Vista sont des marques commerciales déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.
• Apple, Mac OS, OS X, Bonjour et iPhone sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays.
• Les autres noms de produit utilisés dans le present document sont des marques commerciales ou des marques commerciales déposées de leurs détenteurs respectifs.

© 2015 Seiko Epson Corporation. Tous droits réservés.

Droits d'auteur

Les utilisateurs qui souhaitent utiliser des photographies, des ouvrages, des cartes, des illustrations, des peintures, des tirages papier, de la musique, des films, des programmes et autres travaux créatis et qui ne sont pas autorisés à copier ces travaux à des fins personnelles (ce qui comprend, sans s'y limiter, l'usage domestique) doivent obtenir l'autorisation du détenteur des droits d'auteur pour utiliser ces travaux.

Notation

Windows

• Systeme d'exploitation Microsoft® Windows® 10
• Systeme d'exploitation Microsoft® Windows® 8.1
• Systeme d'exploitation Microsoft® Windows® 8
• Systeme d'exploitation Microsoft® Windows® 7
• Système d'exploitation Microsoft® Windows Vista®

Les systèmes d'exploitation ci-dessus sont appelés Windows 10, Windows 8.1, Windows 8, Windows 7 et Windows Vista dans le present document. En outre, le terme Windows est utilisé pour faire référence à l'ensemble des systèmes d'exploitation ci-dessus.

Mac OS

• OS X Yosemite (appelé Mac OS X version 10.10.x dans le présent document)
• OS X Mavericks (appelé Mac OS X version 10.9.x dans le présent document)
• OS X Mountain Lion (appele Mac OS X version 10.8.x dans le présent document)
• OS X Lion (appele Mac OS X version 10.7.x dans le present document)
  Mac OS X version 10.6.x

Le terme Mac OS X est utilisé pour faire référence à l'ensemble des systèmes d'exploitation ci-dessus dans leprésent document.

Remarque

• La reproduction et/ou la distribution duprésent document, en totalité ou en partie, sont strictement interdites.
• Le contenu duprésent document peut être modifié à tout moment, sans notification préalable.
• Veuillez contacter Seiko Epson Corporation en cas de problèmes avec leprésent document (passages difficiles à comprendre, erreurs ou omissions, par exemple).
• La société Seiko Epson Corporation ne peut être tenue responsable de l'utilisation du produit ou des dommages accessoires ou indirects résultat de l'utilisation du présence manuel tel qu'il est rédigé, nonobstant les dispositions du paragraph précédent.
• La société Seiko Epson Corporation ne peut être tenue responsable à l'égard de l'acheteur du produit pour les dommages, les pertes, les frais ou les dépenses dont l'acheteur aurait à souffrir suite à l'utilisation inadaptée ou abusive du produit, au non-respect des consignes d'utilisation et de maintenance détaillées dans leprésent manuel ou à l'exécution de modifications, de réparations ou d'alterations au niveau du produit par un tiers autre que Seiko Epson Corporation et ses filiales.
