EVOLUTIF 102160 - Interphone vidéo AVIDSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone vidéo
Marque	AVIDSEN
Modèle	EVOLUTIF 102160
Écran	4 pouces noir et blanc
Alimentation	Adaptateur secteur 230 Vca / 13,5 Vcc 1 A
Caméra intégrée (platine de rue)	Noir et blanc avec LED infrarouge pour vision nocturne
Distance maximale câble entre centrale et platine	100 m (câble téléphonique 6/10ème)
Sortie gâche électrique	12 V / 500 mA max (option, réf. 102182)
Sortie automatisme portail	Contact sec normalement ouvert (option)
Température de fonctionnement (centrale)	0 °C à +40 °C
Température de fonctionnement (platine de rue)	-10 °C à +50 °C
Hauteur d'installation recommandée	Environ 150 cm du sol
Fonctions principales	Portier vidéo, ouverture de porte, activation portail motorisé, mode vidéo, réglage volume et contraste
Accessoires compatibles	Caméra filaire (réf. 102172), module audio/vidéo, module météo, support de table (réf. 102183), gâche électrique (réf. 102182)
Garantie	2 ans pièces et main d'œuvre
Entretien et nettoyage	Débrancher l'appareil, utiliser un chiffon doux légèrement humide, pas de produits abrasifs ou corrosifs
Recyclage	Ne pas jeter avec les ordures ménagères, utiliser les points de collecte sélective

FOIRE AUX QUESTIONS - EVOLUTIF 102160 AVIDSEN

Comment installer la platine de rue ?

Fixez d'abord le support mural (non fourni) avec 4 vis. Positionnez l'accroche, branchez les 4 fils sur les borniers (voir schéma), puis encliquetez la platine de rue sur le support et fixez avec la vis fournie (réf. 20).

Quel type de câble utiliser entre la centrale et la platine de rue ?

Utilisez du câble téléphonique 6/10ème. Pour une distance de 0 à 50 m, utilisez 4 fils. Au-delà, jusqu'à 100 m, employez 4 paires (2 fils par connexion) ou un câble de 0,75 mm² par conducteur.

Comment brancher une gâche électrique ?

Raccordez les deux fils de la gâche (12V/500mA max) aux bornes SW1 et SW2 de la centrale. Aucune polarité à respecter. Utilisez un câble de 0,75 mm² pour une distance de 30 à 100 m.

Puis-je connecter un automatisme de portail ?

Oui, à condition que l'automatisme dispose d'une entrée de commande de type contact sec normalement ouvert. Branchez les deux fils sur les bornes LK1 et LK2 (aucune polarité). Utilisez du câble téléphonique 6/10ème.

Comment utiliser le mode vidéo ?

Appuyez sur le bouton ON/OFF vidéo (repère 4) pour allumer l'écran. Positionnez le switch de sélection vidéo (repère 7) sur 1 (platine de rue), 2 (caméra filaire) ou 3 (caméras sans fil avec module audio/vidéo). Pour éteindre, rappuyez sur le même bouton.

Comment régler le volume et le contraste ?

Utilisez les molettes de réglage (repère 10 pour le volume, repère 11 pour le contraste). Le réglage optimal dépend de la caméra sélectionnée. Attention : si le volume est au minimum, la sonnerie sera très faible.

Que faire si l'image est mauvaise ou absente ?

Vérifiez les branchements des fils (respect des couleurs). Assurez-vous que la distance n'excède pas 100 m. Éloignez tout routeur WiFi qui pourrait perturber la transmission sans fil. Vérifiez le positionnement du switch de sélection vidéo.

Puis-je ajouter des caméras supplémentaires ?

Oui, vous pouvez ajouter une caméra filaire (réf. 102172) directement sur la centrale, et jusqu'à 4 caméras sans fil (réf. 102174) via le module audio/vidéo en option (se clipse sur le côté gauche).

Comment nettoyer le portier vidéo ?

Débranchez d'abord l'adaptateur secteur. Utilisez un chiffon doux légèrement humide. N'utilisez jamais de produits abrasifs, corrosifs ou d'aérosols. Évitez de vaporiser directement sur l'appareil.

Quelle est la garantie ?

Le portier vidéo évolutif est garanti 2 ans pièces et main d'œuvre à compter de la date d'achat. Conservez la preuve d'achat. La garantie ne couvre pas les dommages dus à une négligence, un choc ou une ouverture non autorisée.

MODE D'EMPLOI EVOLUTIF 102160 AVIDSEN

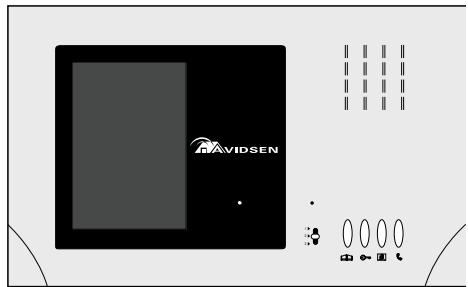

Évolutif

Réf. 102160

• Notice d'installation et d'utilisation

Assistance et conseils

Malgré tout le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être des difficultés pour installer votre produit ou des questions sans réponses. Il est fortement conseillé de nous contacter, nos spécialistes sont à votre disposition pour vous conseiller.

En cas de problème de fonctionnement pendant l'installation ou après plusieurs jours d'utilisation, il est IMPERATIF de nous contacter afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un nombre de dossier pour le retour du produit dans notre Service Après Vente par le biais du magasin. Sans ce nombre de dossier, nous serons en droit de refuser le retour de votre produit.

Ne jamais retourner au magasin où vous avez acheté votre produit sans avoir le nombre de dossier donné par l'un de nos techniciens pour la réparation du produit.

Du lundi au vendredi de 9H à 12H et de 14H à 19H. Le samedi de 9H30 à 12H30 et de 14H à 18H. Assistance téléphonique NON surtaxée.

Introduction p5 Composition du kit p6 Précautions d'installation p7 Installation p8

Centrale. 8 Platine de rue. p8

• Branchements p9

Entre la centrale et la platine de rue. p9 Entre la centrale et une gâche électrique. p10 Entre la centrale et un automatisme de portail. p10

• Utilisation p11 Accessoires p13

Caméra filaire. p13 Module audio vidéo. p14 Module météo. p15 Support. p16 Gâche électrique. p16 Futures accessories. p16

• Informations complémentaires p17

Entretien et nettoyage. p17 Garantie services. p17 Recyclage. p17

Le premier portier qui intègre, grâce à ses accessoires filaires et sans fil, les fonctions d'un système de vidéo, les fonctions d'un talkie-walkie et les fonctions d'une station météo avec sondes extérieures sans fil.

Le portier vidéo évolutif devient alors un véritable poste de contrôle. Il permet la gestion totale du système vidéo de la maison et accroit ainsi la sécurité de toute la famille, tout en réservant ses biens.

• IMPORTANT: Cette notice doit être lue attentivement avant l'installation. En cas de problème, les techniciens de notre Hotline sont à votre entière disposition pour tout renseignement.
• ATTENTION: Toute erreur de branchement peut causer des dommages à l'appareil et annuler la garantie.

Avant de fixer de manière définitive les différents éléments du portier Video évolutif, faire un test de fonctionnement sur une table pour se familiariser avec les différentes fonctions.

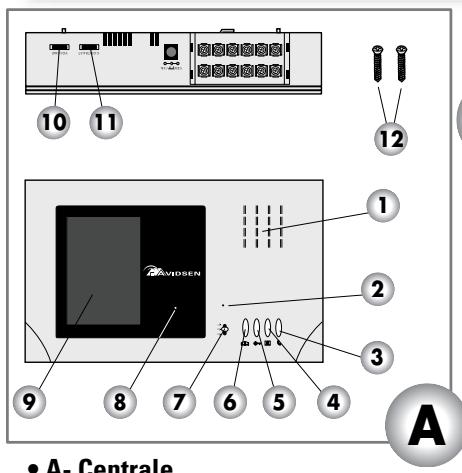

1: Haut-parleur 2: Microphone 3: Bouton Décrocher/Raccrocher 4: Bouton ON/OFF de la vidéo 5: Bouton pour déclencher une gâche électrique (12V/500mA en option) 6: Bouton pour commander un automatisme de portail équipé d'une entrée de commande de type contact sec normalement ouvert 7: Switch de sélection vidéo 8: Indicateur de fonctionnement 9: Écran 4" N&B 10: Réglage du volume 11: Réglage du contraste 12: Vis de fixation de la centrale

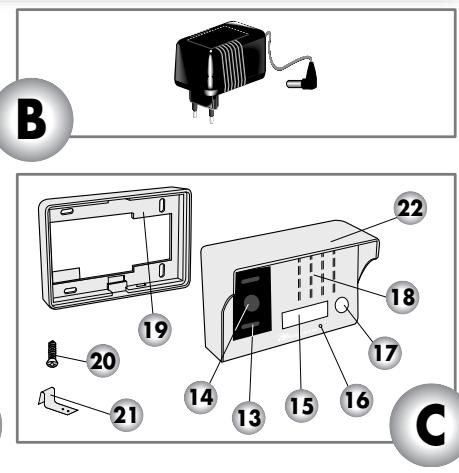

C: platine de rue

13: LED infrarouge pour vision nocturne 14: Caméra N&B 15: Porte-nom 16: Microphone 17: Bouton d'appel 18: Haut-parleur 19: Support mural de la platine de rue 20: Vis de fixation de la platine de rue avec l'accroche 21: Accroche de la platine de rue avec son support mural 22: Visière de protection contre les intempéries

Avant d'installer le videophone, il est important de vérifier les points suivants :

• La centrale ne doit pas être installée dans des conditions extrêmes d'humidité ou de poussière.
• La centrale et l'adaptateur doivent uniquement être utilisés en intérieur. Les températures de cet endroit doivent être comprises entre 0 et +40°C.
• La platine de rue ne doit pas être directement exposée à la lumière du soleil, à la pluie ou à une grande humidité. Un porche fermé ou un lieu couvert sont préférables. La plage de température d'utilisation de la platine de rue est de -10 à +50°C.
• La platine de rue ne doit pas être installée dans un lieu où le filtre de l'objectif serait exposé aux rayures et aux salissures.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas exposer les modules à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie. Eviter les lieux extrêmement lumineux pour la centrale, ce qui pourrait endommager irrémédiablement l'écran du moniteur.
• Ne pas installer à proximité d'autres appareils électroniques tels que les ordinateurs, téléviseurs, magnétoscopes et surtout les routeurs WIFI qui peuvent perturber les transmissions vidéo sans fil.
• Ne pas installer à proximité des produits chimiques acides, de l'ammoniaque ou d'une source d'émission de gaz toxiques
• Ne pas appuyer sur deux touches de la centrale à la fois afin d'éviter de créer des dysfonctionnements de l'appareil.
• La centrale doit être alimentée uniquement par l'adaptateur 230Vac/13,5Vdc fourni.
• La centrale et l'adaptateur ne doivent jamais être exposés à des projections d'eau ou des éclaboussures. Aucun récipient d'eau ne doit être placé au-dessus de ces éléments.

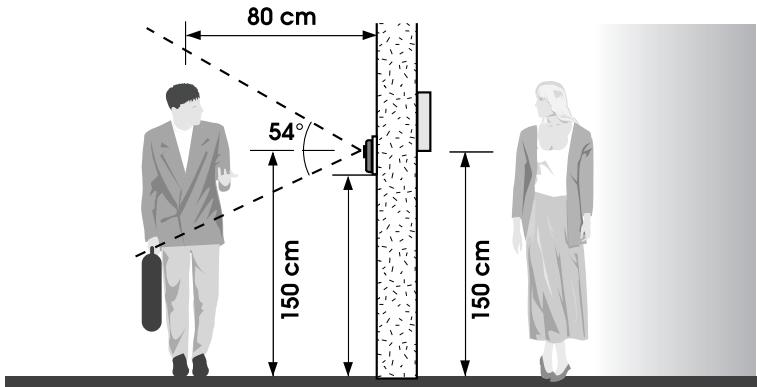

• La hauteur d'installation recommandée est d'environ 150 cm du sol pour la centrale et pour la platine de rue.

Centrale

La centrale peut être fixée au mur ou être posée sur une table à l'aide d'un support en option. (Voir chapitre accessoires)

• Pose au mur :

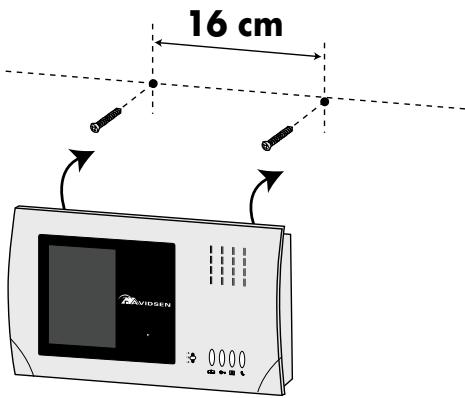

• Fixer les deux vis (fournies Item 12) au mur espacées de 16 cm
• Accrocher la centrale aux vis.

Platine de rue

La platine de rue s'installe en saillie

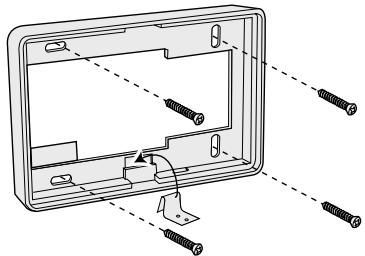

• Fixer le support mural à l'aide de 4 vis (non fournies)
• Positionner l'accroche sur le support
• Raccorder les 4 fils sur les borniers (Voir chapitre branchements)
• Introduire la platine de rue sur le support mural - Fixer l'ensemble à l'aide de la vis (fournie Item 20)

• Pour effectuer tous les branchements suivants, ôter le cache connexions.

• Une fois les branchements faits, passer les câbles à l'arrière de la centrale, dans la goutière prévue à cet effet.

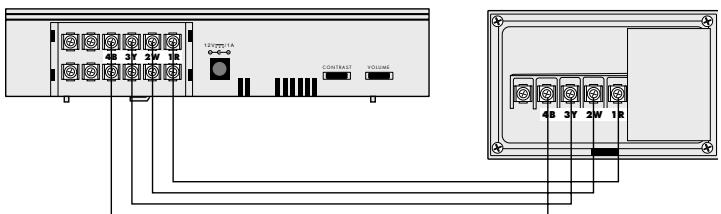

- Entre la centrale et la platine de rue (100 m maximum)

Afin de s'assurer d'une bonne qualité audio et vidéo, il est conseillé de ne pas utiliser plus de 100m de câble entre la centrale et la platine de rue.

Utiliser du câble de type téléphonique 6/10ème

Bien raccorder les fils comme suit (une inversion de branchement peut endommager la platine de rue):

• Borne 1R de la centrale sur la borne 1R de la platine de rue
• Borne 2W de la centrale sur la borne 2W de la platine de rue
• Borne 3Y de la centrale sur la borne 3Y de la platine de rue
• Borne 4B de la centrale sur la borne 4B de la platine de rue

• De 0 à 50 m, utiliser 4 fils type téléphone 6/10ème
• De 50 à 100m, utiliser 4 paires (2 fils par connexion) type téléphone 6/10ème ou tout autre cable de 0.75 mm2 par conducteur

Utiliser une gâche 12V/500mA maximum avec ou sans mémoire mécanique. Pour la connexion entre la centrale et la gâche, utiliser du câble de type :

• 0.75 mm^2 pour une distance comprise entre 30 et 100 m maximum

Il n'y a aucune polarité à respecter.

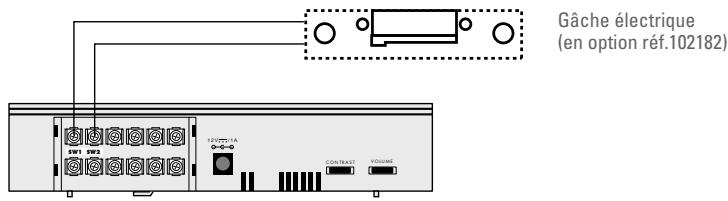

Raccorder les deux fils électriques de la gâche sur les bornes SW1 et SW2.

- Entre la centrale et un automatisation de portail

S'assurer que l'automatisation de portail est équipée d'une entrée de commande de type contact sec normalement ouvert.

Pour la connexion entre la centrale et l'automatisation de portail, utiliser du câble de type téléphonique 6/10ème.

Il n'y a aucune polarité à respecter.

Raccorder les deux fils de l'automatisation sur les bornes LK1 et LK2.

Boîtier électronique de l'automatisme de portail

Une fois tous les branchements faits, connecter l'adaptateur 230Vac / 13,5Vdc 1A à la centrale puis sur l'alimentation secteur.

Le voyant de fonctionnement (8) de la centrale s'allume

- Fonction portier vidéo

Lorsque le visiteur presse le bouton d'appel de la platine de rue :

• Le carillon électronique de la centrale se déclenche via le haut-parleur, l'écran s'allume et on entend ce qui se passe au niveau de la caméra sélectionnée.
• Sélectionner l'entrée vidéo correspondante en positionnant le Switch de sélection vidéo de la centrale sur la position 1. Si le visiteur est situé dans le champ de la camera, son image apparaitra alors à l'écran.
• Après avoir identifié le visiteur, il est possible de lui parler après avoir appuyé sur le bouton de la centrale.
• Pour permettre la fin de la conversation et éteindre l'écran, appuyer une nouvelle fois sur le bouton de la centrale.

En outre, si la communication n'a pas été activée par le biais du bouton , l'écran s'éteindra automatiquement après 60 secondes et la centrale retournera en mode veille.

Ouverture d'une porte équipée d'une gâche électrique

Il est possible d'activer la gâche à tout moment.

Si toutes les connexions électriques entre la centrale et la gâche électrique ont été correctement faites, et que la gâche a été convenablement installée, il suffit d'appuyer une fois sur le bouton de la centrale.

À ce moment, la gâche sera alimentée pendant 3 secondes, ce qui permettra de faire entrer le visiteur.

Activation du portail motorisé

Il est possible d'activer l'automatisation de portail à tout moment.

Si toutes les connexions électriques entre la centrale et l'automatisation de portail ont été correctement faites, il suffit d'appuyer une fois sur le bouton de la centrale.

Mode vidéo

Ce mode permet de visualiser à tout moment sur l'écran l'image provenant :

• soit de la caméra de la platine de rue,
• soit de la caméra filaire (en option),
• soit de l'une des caméras sans fil, à condition d'être équipé du module Audio/Vidéo (en option) et de caméra sans fil (en option)

Appuyer sur le bouton de la centrale, l'écran s'allume, l'image de la caméra sélectionnée apparait et on entend ce qui se passe au niveau de la caméra.

Pour changer de caméra, positionner le Switch de sélection vidéo :

• En position 1 pour voir l'image de la caméra de la platine de rue
• En position 2 pour voir l'image de la caméra filaire
• En position 3 pour voir l'image provenant d'une ou des caméras sans fil.

Se référer à la notice du module Audio/Video pour sélectionner l'une des caméras sans fil. Pour permettre la fin du mode video et ainsi éteindre l'écran, il suffit d'appuyer une nouvelle fois sur le bouton de la centrale.

La fonction portier vidéo reste active même si la centrale est en mode vidéo. C'est-à-dire que la centrale sonnera lorsqu'un visiteur appuiera sur le bouton d'appel de la platine de rue.

Réglage du volume

VOLUME

Le bouton de la centrale permet d'ajuster le niveau sonore du carillon et du signal audio provenant de laamera sélectionnée.

Le niveau sonore d'une caméra dépend de la distance entre la caméra et la source sonore.

Par exemple : le niveau sonore d'un visiteur situé à quelques centimètres de la platine de rue sera beaucoup plus élevé que le niveau sonore d'une personne située à quelques mètres de la camera filaire.

Il est donc nécessaire de bien régler le volume de la centrale en fonction de la caméra sélectionnée.

Important: Ne pas oublier que la puissance de la sonnerie de la centrale sera faible lorsque le réglage du volume sera au minimum.

Réglage du contraste

CONTRAST

Le bouton contraste de la centrale permet d'ajuster le contraste de l'écran.

Le niveau de contraste de l'image dépend de la caméra sélectionnée.

Par exemple : l'image d'une caméra placée dans une pièce peu éclairée sera plus souvent que l'image d'une caméra placée à l'extérieur.

Il est donc nécessaire de bien régler le niveau de contraste de l'écran en fonction de la camera sélectionnée.

Avant tout branchement ou connexion d'un accessoire, il est impératif de débrancher la centrale de l'alimentation secteur. Cela afin d'éviter tout risque de court-circuit et d'endommager soit la centrale, soit l'accessoire.

- Caméra filaire (réf.102172)

Il est possible d'adjoindre à la centrale une et une seule caméra filaire.

Il sera nécessaire lors de l'installation d'orienter la caméra de manière à ce que l'image apparaisse droite sur l'écran.

Branchement:

Afin de s'assurer d'une bonne qualité audio et vidéo, il est recommandé de ne pas rallonger le câble fourni avec la camera filaire.

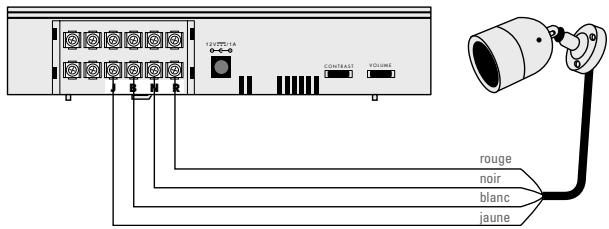

Bien raccorder les fils comme suit (une inversion de branchement peut endommager la caméra filaire):

• Fil Rouge de la caméra sur la borne R de la centrale
• Fil Noir de la caméra sur la borne N de la centrale
• Fil Blanc de la caméra sur la borne B de la centrale
• Fil Jaune de la caméra sur la borne J de la centrale

Utilisation:

Pour visualiser l'image de la camera filaire et pour entendre ce qui se passe près de cette camera :

• Mettre la centrale en mode vidéo en appuyant sur le bouton de la centrale.
• Puis Mettre le Switch de sélection video en position 2.

Ce module intègre :

• Un récepteur Vidéo 2.4GHz 4 canaux qui permet de visualiser sur l'écran de la centrale les images émanant de caméras sans fil (4 au maximum, en option, ref.102174).

Important : la réception vidéo sans fil peut être fortement perturbée et voir nulle par la présence d'un routeur WIFI. Il est fortement recommandé d'éloigner au maximum le routeur de la centrale du portier évolutif et des caméras sans fil. Se réferer à la notice du Module Audio/Video pour les préconisations d'installation.

• Un Émetteur/Récepteur Audio longue distance qui permet de communiquer avec un autre combiné Audio portable (8 au maximum, en option, ref.102177). Pour le fonctionnement se référer à la notice du module Audio/Video.

Combe Audio portable réf.102177

Connexions:

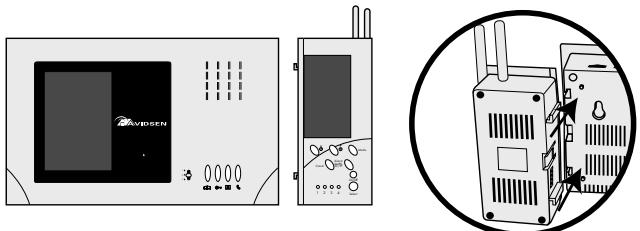

Le module Audio/Video se clippe très simplement sur le côté gauche de la centrale.

Utilisation:

Pour visualiser l'image des ou d'une caméra sans fil (Se référer à la notice du module) et pour entendre ce qui se passe près de cette caméra :

• Mettre la centrale en mode vidéo en appuyant sur le bouton de la centrale.
• Puis mesure le Switch de sélection video en position 3, ce qui alimentera le récepteur 2.4Ghz du module Audio/Video.

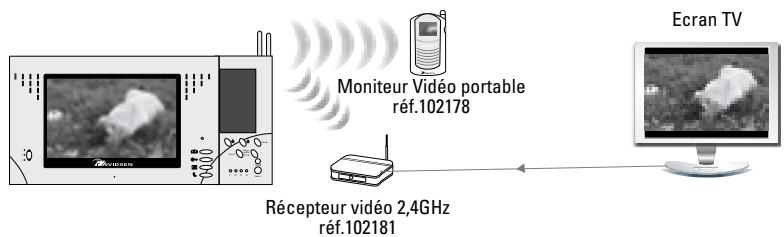

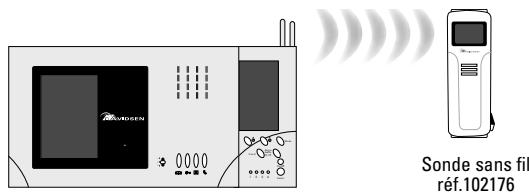

Ce module intègre :

• Un Émetteur Video 2.4GHz 4 canaux qui permet de transmettre l'image visualisée sur l'écran de la centrale vers un autre écran (TV, Ordinateur...) équipé d'un récepteur 2.4GHz (en option ref.102181), ou vers un moniteur Video portable (en option, ref.102178). Attention: cette option n'est valable que pour le portier évolutif couleur (ref.102164).

• Une station météo complète sur laquelle il est possible d'adjoindre jusqu'à 4 sondes de température sans fil (en option, ref.102176).

Connexions:

Le module Audio/Video se clippe très simplement sur le côté droit de la centrale.

Utilisation:

Se référer à la notice du Module Météo pour les réglages et l'utilisation de la station météo et pour la mise en fonctionnement de l'émetteur Video. La station météo est en permanence alimentée par la centrale.

- Support (réf.102183)

Support de la centrale pour une installation sur table.

Gache électrique (ref.102182)

Installation :

Se référer à la notice de la gâche électrique pour son installation.

Branchements:

Voir chapitre branchements pour la connexion de la gâche électrique sur la centrale.

Utilisation :

Voir chapitre utilisation pour activer la gâche électrique à l'aide de la centrale.

Le bureau de recherche et développement de la société AVIDSEN va créer des nouveaux accessoires pour ce portier vidéo évolutif. Si vous souhaitez être informé de la sortie de ces accessoires, vous pouvez vous enregistrer sur le site internet http://www.avidsen.com dans la rubrique "news letter".

Vous recevez ainsi régulièrement des informations sur la sortie des nouveaux produits de notre gamme mais aussi des informations sur les différentes opérations commerciales qui vous permettront de faire de bonnes affaires chez nos principaux revendeurs.

· INFORMATIONS COMPLÉMENTAIRES ·

Entretien et nettoyage

Avant tout entretien, débrancher l'adaptateur 230Vac /13,5Vdc 1A du secteur.

Ne pas nettoyer ce produit avec des substances abrasives ou corrosives.

Utiliser un simple chiffon doux légèrement humidifié.

Déconnecter le module s'il n'est pas utilisé durant une longue période.

Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur de la centrale.

Garantie

Le Portier Video évolutif est garanti 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.

La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.

Aucun des éléments de ce portier vidéo évolutif ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.

Toute intervention sur l'appareil annulera la garantie.

Recyclage

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre des appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

C E
