MODE D'EMPLOI ASTRELL 85 AVIDSEN

ASTRELL85 Motorisation avérins p oportail A 2 BAIANTS

pour tous types de portail (bois, fer, alu et PVC)

Réf. 614108

Manuel d'installation, d'utilisation et de maintenance

OPTION SOLAIRE

ouverture vers l'intérieur de la propriété - angle maximum d'ouverture : 100°

Installation

1. Contenu du kit 5 2 • Matériel nécessaire 5 2-1 - Outilage nécessaire (non fourni dans le kit) 5 3 - Analyse des risques (comment faire une installation conforme à la réglementation afin d'éliminer tout danger du au mouvement du portail) 6 3-1 La réglementation 6 3-2 • Spécifications du portail à motoriser 6 3-3 • Les règles de sécurité 6 4 • Conseils avant la pose 8 5 • Vue d'ensemble 9 6 Pose des vérins 10 7 Pose du boîtier électronique 12 8 • Pose du feu clignotant 12 9 Pose des photocellules (en option) 13

Connexions electriques 14

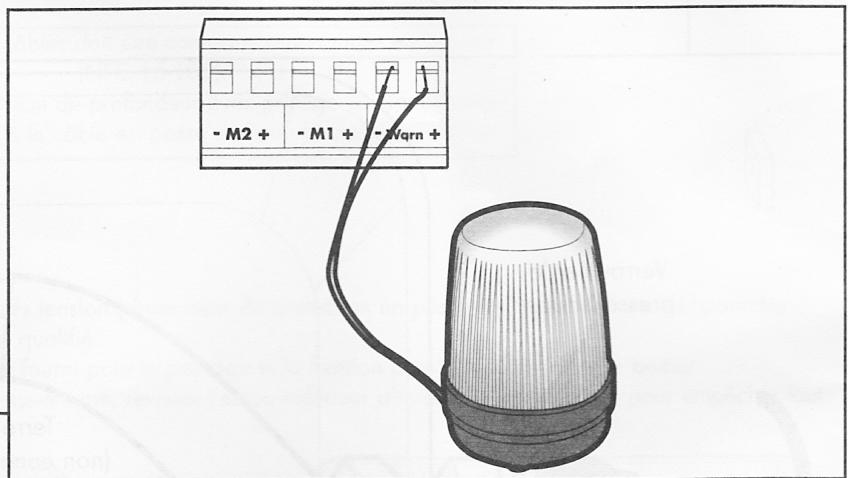

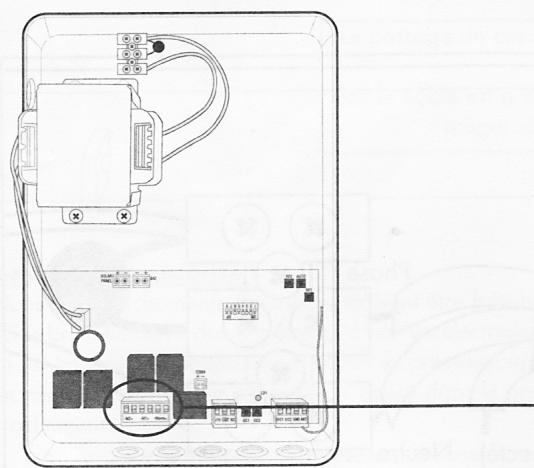

1 L'alimentation secteur 15 2 • Les vérins 16 3 Le feu clignotant 16 4 • Les photocellules (en option) 16 5 L'antenne additionnelle (en option) 17

Réglages 17

1. Fermeture automatique 17 2. Sensibilité à l'obstacle 18 3. Mise en fonctionnement 19

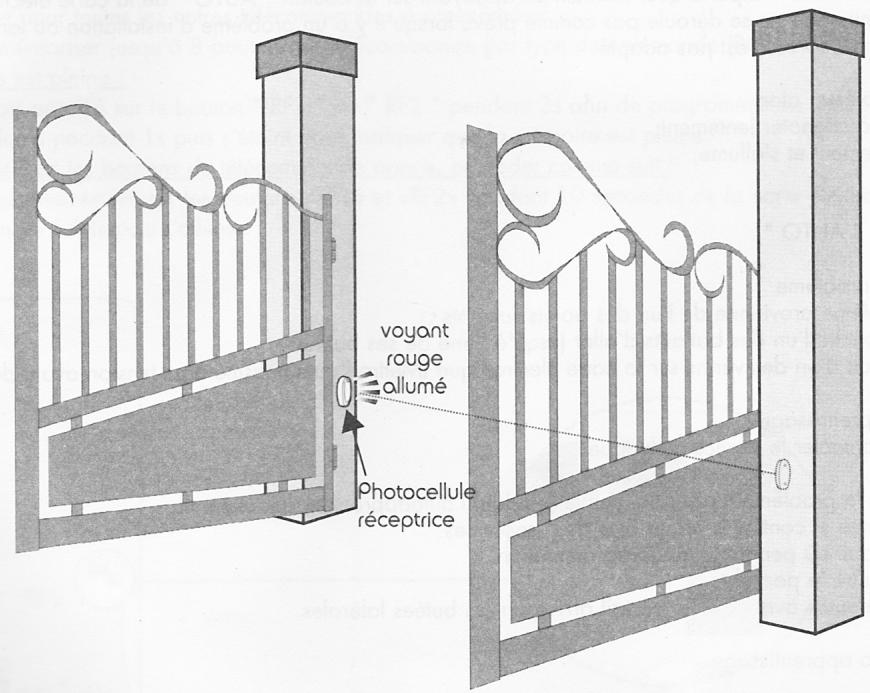

3-1 • Vérification du bon fonctionnement des photocellules (en option) 19 3-2 • Autoapprentissage 20 3-3 • Programmation des télécommandes 21

1 Photocellules supplémentaires 22 2 Organes de commande supplémentaires 23 3 · Batterie de secours 25 4 • Kit d'alimentation solaire 25

Utilisation 26

1 • Ouverture/fermeture 26 2 • Détection d'obstacle 27 3 • Action des photocellules 27 4 • Mouvement manuel 27

Maintenance 28

1 • Intervention d'entretien 28 2 • Démolition et mise au rebut 28 3 • Remplacement de la pile des télécommandes 28 4 • Remplacement de l'ampoule du feu clignotant 29

Information consommateur 31

1. Assistance et conseils 31 2. Que faire en cas de panne? 31 3. Modalités de garantie 31 4. Coordonnées de notre assistance téléphonique 31

Avertissements généraux

Cet automatisme de portail, ainsi que son manuel, ont été conçus afin de permettre d'automatiser un portail en étant en conformité avec les normes Européennes en vigueur.

Un automatisme de portail est un produit qui peut provoquer des dommages aux personnes, aux animaux et aux biens.

Instructions de sécurité :

Il est important pour la sécurité des personnes de suivre ces instructions dans leur intégralité.

Pour l'installation :

• Lire intégralement ce manuel avant de commencer l'installation.
• L'installation de l'alimentation électrique de l'automatisation doit être conforme aux normes en vigueur (NF C 15-100) et doit de préférence être faite par un personnel qualifié.
• L'arrivée électrique du secteur en 230Vac doit être protégée contre les surtensions par un disjoncteur adapté et conforme aux normes en vigueur.
• Tous les branchements électriques doivent être faits hors tension (Disjonction de protection en position OFF) et batterie déconnectée.
• S'assurer que l'écrasement et le cisaillement entre les parties mobiles du portail motorisé et les parties fixes environnantes dus au mouvement d'ouverture/fermeture du portail sont évités ou signalés sur l'installation (se référer au chapitre 3).
• La motorisation doit être installée sur un portail conforme aux spécifications données dans ce manuel.
• Le portail motorisé ne doit pas être installé dans un milieu explosif (présence de gaz, de fumée inflammable).
• Il est strictement interdit de modifier l'un des éléments fournis dans ce kit, ou d'utiliser un élément additif non préconisé dans ce manuel.
• Pendant l'installation, mais surtout pendant le réglage de l'automatisme, il est impératif de s'assurer qu'aucune personne, installateur compris, ne soit dans la zone de mouvement du portail au début et pendant toute la durée du réglage.
• Le feu clignotant est un élément de sécurité indispensable.
• Si l'installation ne correspond pas à l'un des cas indiqués dans ce manuel, il est impératif de nous contacter afin que nous donnions tous les éléments nécessaires pour une bonne installation sans risque de dommage.
• Après installation, s'assurer que le mécanisme est correctement réglé et que les systèmes de protection ainsi que tout dispositif de débrayage manuel fonctionnent correctement.
• L'installateur doit vérifier que la plage de température marquée sur la motorisation est adaptée à l'emplacement.

Pour l'utilisation :

• Ce produit ne doit être utilisé que pour ce à quoi il a été prévu, c'est-à-dire motoriser un portail à deux vantaux pour un accès véhicule. Toute autre utilisation sera considérée comme dangereuse.
• La commande de manoeuvre d'ouverture ou de fermeture doit impératifement être faite avec une parfaite visibilité sur le portail. Dans le cas où le portail est hors du champ de vision de l'utilisateur, l'installation doit être impératifement protégée par un dispositif de sécurité, type photocellule, et le bon fonctionnement de celui-ci doit être contrôlé tous les six mois.
• Tous les utilisateurs potentiels devront être formés à l'utilisation de l'automatisme, et cela, en lisant ce manuel. Il est impératif de s'assurer qu'aucune personne non formée (enfant) ne puisse mettre le portail en mouvement.
• Avant de mettre le portail en mouvement, s'assurer qu'il n'y a personne dans la zone de déplacement du portail.
• Empêcher les enfants de jouer à proximité ou avec le portail motorisé.
• Éviter que tout obstacle naturel (branche, pierre, hautes herbes,...) puisse entraver le mouvement du portail.
• Ne pas actionner manuellement le portail lorsque la motorisation n'est pas débrayée ou désolidarisée du portail.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorières ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Pour la maintenance :

• Il est impératif de lire attentivement toutes les instructions données dans ce manuel avant d'intervenir sur le portail motorisé.
• Avant toute opération de maintenance, mettre l'automatisme hors tension.
• Toute modification technique, électronique ou mécanique sur l'automatisme devra être faite avec l'accord de notre service technique ; dans le cas contraire, la garantie sera immédiatement annulée.
• En cas de panne, la pièce hors service devra être remplacée par une pièce d'origine et rien d'autre.

Installation

1. Contenu du kit

Item	Elément	Quantité
1	Vérin	2
2	Boîtier de commande	1
3	Télécommande	2
4	Feu clignotant	1
5	Patte de fixation portail et pilier	4
6	Vis papillon	2
7	Pivot de rotation du vérin	2

2 • Matériel nécessaire

L'outillage et la visserie nécessaires à l'installation doivent être en bon état et conformes aux normes de sécurité en vigueur.

2-1 • Outillage nécessaire (non fourni dans le kit)

3-1 La réglementation

L'installation d'un portail motorisé ou d'une motorisation sur un portail existant dans le cadre d'une utilisation pour un usage de type "Résidentiel" doit être conforme à la directive 89/106/CEE concernant les produits de construction.

La norme de référence utilisée pour vérifier cette conformité est la EN 13241-1 qui fait appel à un référentiel de plusieurs normes dont la EN 12445 et EN 12453 qui précisent les méthodes et les composants de mise en sécurité du portail motorisé afin de réduire ou d'éliminer complètement les dangers pour les personnes.

L'installateur se doit de former l'utilisateur final au bon fonctionnement du portail motorisé, et du fait que l'utilisateur formé devra former, en utilisant ce manuel, les autres personnes susceptibles d'utiliser le portail motorisé.

Il est spécifié dans la norme EN 12453 que le minimum de protection du bord primaire du portail dépend du type d'utilisation et du type de commande utilisé pour permettre le portail en mouvement.

L'automatisation de portail AVIDSEN est un système à commande par impulsions, c'est-à-dire qu'une simple impulsion sur l'un des organes de commande (télécommande, selectable au clé...) permet de mettre le portail en mouvement.

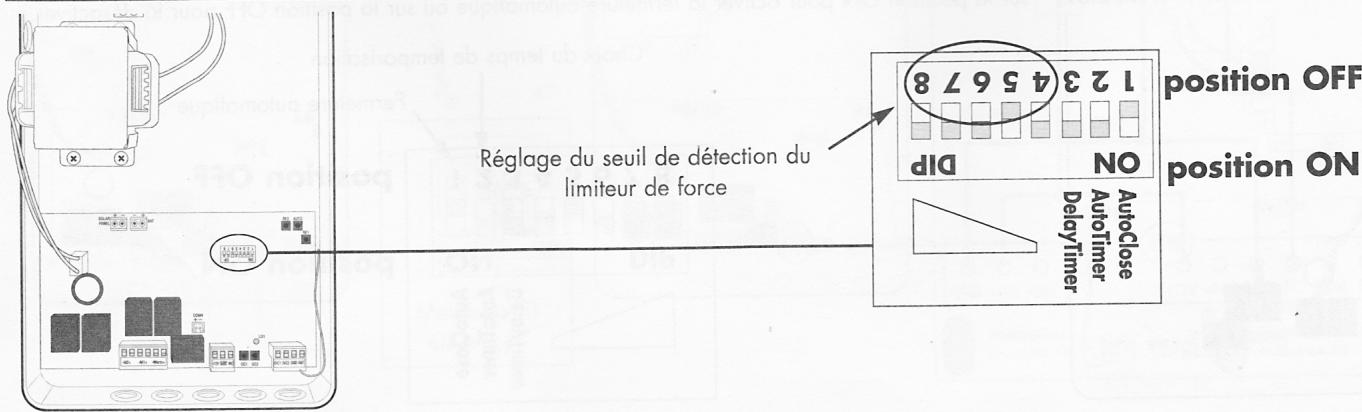

Cet automatisme de portail est équipéd d'un limiteur de force qui est conforme à l'annexe A de la norme EN 12453 dans le cadre d'une utilisation avec un portail conforme aux spécifications données dans ce chapitre.

Les spécifications de la norme EN12453 permettent donc les 3 cas d'utilisation suivants ainsi que les niveaux de protection minimum :

-Actionnement par impulsion avec portail visible

Niveau de protection minimum : Limiteur de force uniquement

-Actionnement par impulsion avec portail non visible

Niveaux de protection minimum : Limiteur de force et 2 paires de photocellules pour protégerr l'ouverture et la fermeture du portail.

-Commande automatique (fermeture automatique)

Niveau de protection minimum : Limiteur de force et 1 paire de photocellules pour protéger la fermeture automatique.

3-2 • Spécifications du portail à motoriser

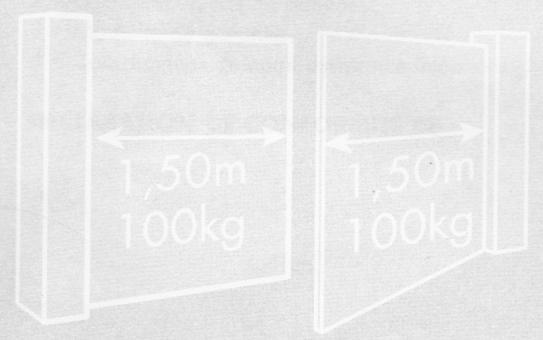

Cet automatisme peut automatiser des portails avec des vantaux mesurant jusqu'à 1,50m et pesant jusqu'à 100Kgs. - Ces dimensions et poids maximaux sont disponibles pour un portail de type ajoure et pour une utilisation dans une région peu venteuse. Dans le cas d'un portail plein ou d'une utilisation dans une région où la vitesse du vent est importante, il faut réduire les valeurs maximales données précédement pour le portail à motoriser.

Contrôles de sécurité sur le portail :

• Le portail motorisé est strictement réservé à un usage résidentiel.
• Le portail ne doit pas être installé dans un milieu explosif ou corrosif (présence de gaz, de fumée inflammable, de vapeur ou de poussière). Le portail ne doit pas être pourvu de systèmes de verrouillage (gâche, serrure, loquet...).
• Les gonds du portail doivent impérativement être dans le même axe, et cet axe doit être impérativement vertical. Les gonds du portail doivent impérativement être alignés, et les piliers qui soutiennent le portail doivent être suffisamment robustes et stables de façon à ne pas plier ou se briser sous le poids du portail.
• Sans la motorisation, le portail doit être en bon état mécanique, correctement équilibré, s'ouvrir et se fermer sans frottement ni résistance. Il est conseillé de graisser les gonds.
• Vérifier que les points de fixation des différents éléments sont situés dans des endroits à l'abri des chocs et que les surfaces sont suffisamment solides.
• Vérifier que le portail ne possède aucune partie saillante dans sa structure. La butée centrale et les butées latérales doivent être correctement fixées afin de ne pas céder sous la force exercée par le portail motorisé.

3-3 • Les règles de sécurité

Le mouvement réel d'un portail peut créer pour les personnes, les marchandises et les véhicules se trouvant à proximité, des situations dangereuses qui, par nature, ne peuvent pas toujours être évitées par la conception.

Les risques éventuels dépendant de l'état du portail, de la façon dont celui-ci est utilisé et du site de l'installation.

Après avoir vérifié que le portail à motoriser est conforme aux prescriptions données dans ce chapitre et avant de commencer l'installation, il est impératif de faire l'analyse des risques de l'installation afin de supprimer toute situation dangereuse ou de les signaler si elles ne peuvent pas être supprimées.

Les risques engendrés par un portail à 2 battants motorisé ainsi que les solutions adaptées pour les supprimer sont :

Au niveau des bords secondaires

Suivant l'installation, il peut exister une zone de cisaillement entre le battant et le coin du pilier. Dans ce cas, il est recommandé de supprimer cette zone en laissant une distance utile de 100mm au minimum, soit en positionnant les butées latérales convenablement, soit enentaillant le coin des piliers sans les fragiliser ou les deux si nécessaire. Si ce n'est pas possible, il faut signaler le risque de façon visuelle.

VUE DE DESSUS

Au niveau des bords inférieurs

Suivant l'installation, il peut exister une zone dangereuse pour les orteils entre le bord inférieur du portail et le sol, comme indiqué dans la figure suivante. Dans ce cas, il est obligatoire de supprimer cette zone en laissant une distance utile de 50mm au minimum ou 5mm au maximum.

Risque

VUE DE PROFIL

Entre le portail et les vérins

Dans le cas où l'installation est conforme aux specifications données dans ce manuel :

• Il y aeldom risque d'échement entre le portail et la base du vérin.
• Il y a risque d'écrasement entre le bout du vérin et le portail. Il est impératif d'avertir l'utilisateur et de signaler ce risque sur l'installation.

VUE DE DESSUS

Entre les battants et les parties fixes situées à proximité

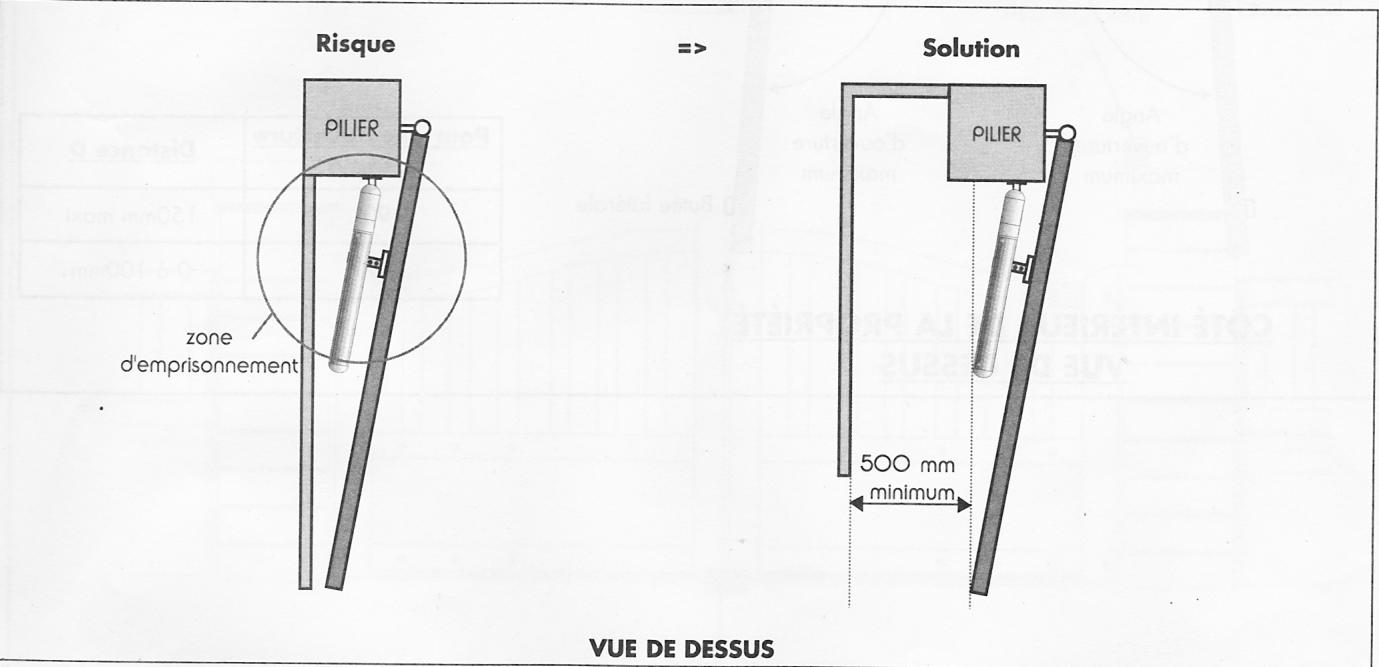

Suivant la configuration du site où se trouve le portail motorisé, il peut y avoir des zones d'emprisonnement entre les battants en position ouverte et des parties fixes situées à proximité. Afin de supprimer ces zones, il est obligatoire de laisser une distance de sécurité de 500mm minimum entre la partie fixe située à proximité et les parties mobiles du portail motorisé.

Type de butée

Cette moteur de portail est un système de motorisation autobloquante. Votre portail 2 battants doit impérativement être équipéd d'une butée centrale et de butées latérales (non fournies).

Les butées (centrales et latérales) doivent arrêter le portail sans le verrouiller. Autrement dit, il faut supprimer toute serrure mécanique (ou gâche) et tout sabot basculant ou arrêtoir.

Angle d'ouverture maximum

L'angle d'ouverture maximum dépend de la distance D. Les butées latérales doivent être placées de façon à ce que l'angle d'ouverture ne dépasse pas l'angle maximal autorisé. La pose des butées latérales dépend de l'angle d'ouverture souhaité qui dépend de la distance D (distance entre l'axe du gond et la face intérieure du pilier).

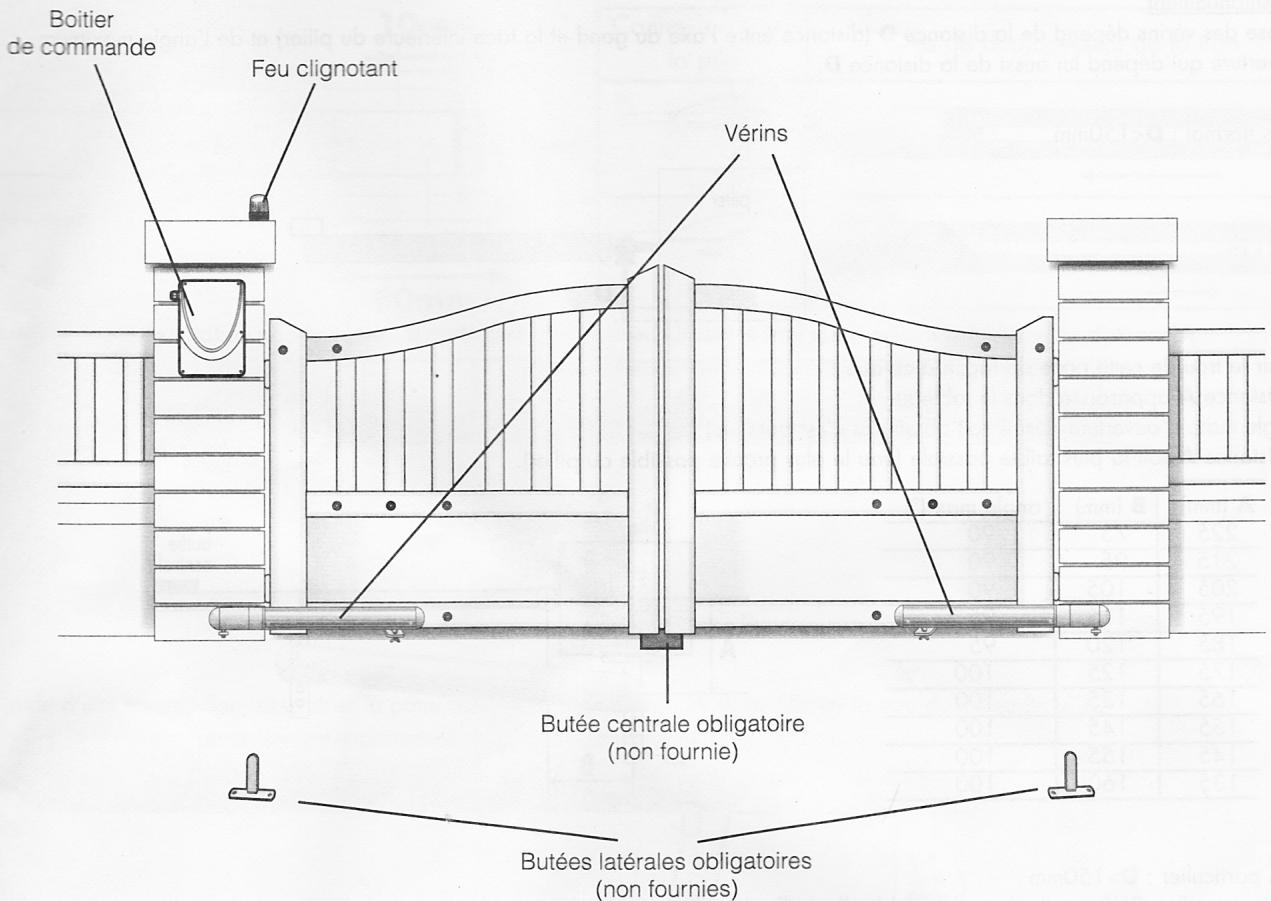

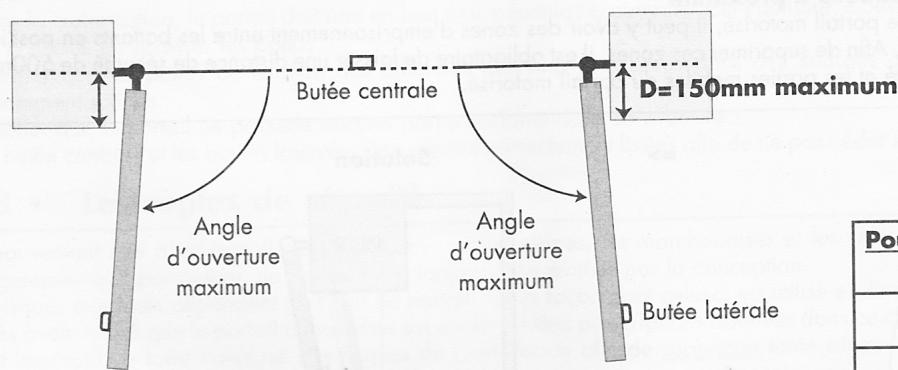

Côte intérieure de la propriété - VUE de DESSUS

Déterminer l'angle d'ouverture de chaque battant en fonction des données du tableau suivant. L'angle d'ouverture peut être différent pour chaque battant mais ne doit jamais être inférieur à

Côte intérieure de la propriété VUE de DESSUS

Pour une ouverture jusqu'à	Distance D
90°	150mm maxi
100°	0 à 100mm

1- Positionnement

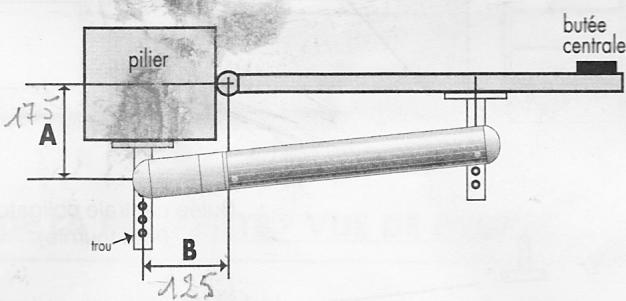

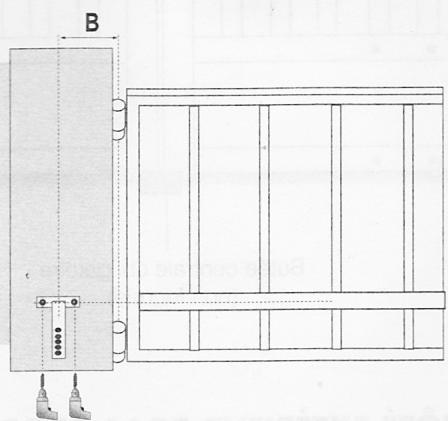

La pose des vérins dépend de la distance D (distance entre l'axe du gond et la face intérieure du pilier) et de l'angle maximum d'ouverture qui dépend lui aussi de la distance D.

• Cas normal : D<150mm

Choisir le trou de cette patte de façon à ce que : - la distance A apparaisse dans le tableau. - l'angle max. d'ouverture désiré soit obtenu (si c'est possible). - la distance A soit la plus faible possible (trou le plus proche possible du pilier).

A (mm)	B (mm)	angle max (°)
225	75	90
215	95	90
205	105	90
195	115	95
185	120	95
175	125	100
165	135	100
155	145	100
145	155	100
135	160	100

Cas particulier : D > 150mm

Dans ce cas, A > 225mm, il est envisageable d'entailler le pilier comme suit pour avoir A = 225mm. Dans ce cas B = 75mm

Attention! Ne pas entailler le pilier s'il y a un risque de le fragiliser.

Remarque : il est aussi possible de percer un trou supplémentaire dans la patte :

2. Pose

Ensuite fixer la patte de fixation pilier à l'emplacement déterminé.

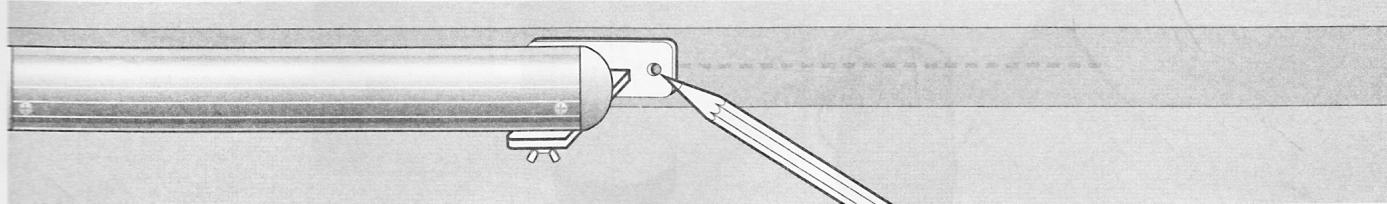

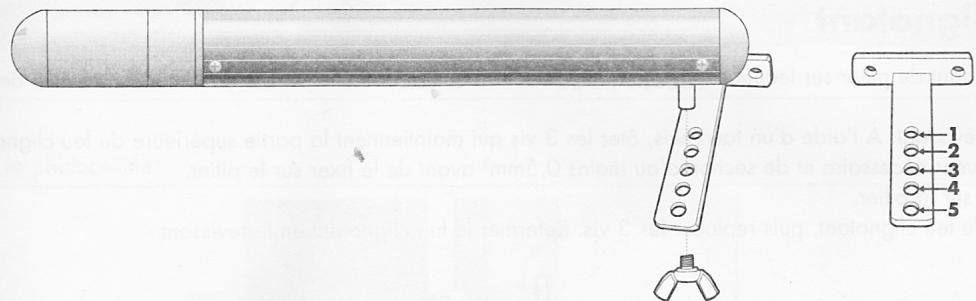

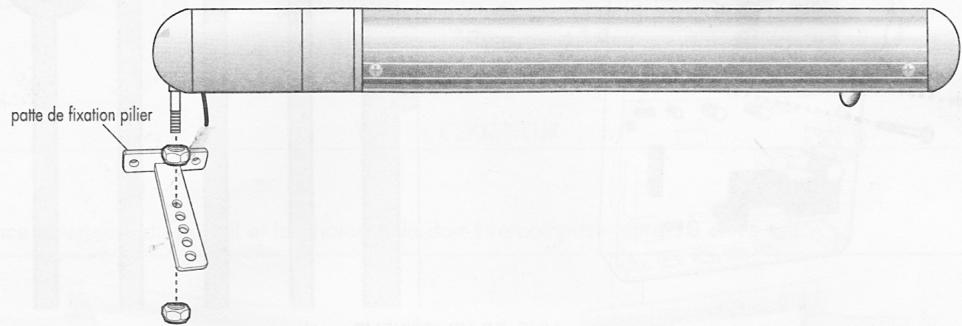

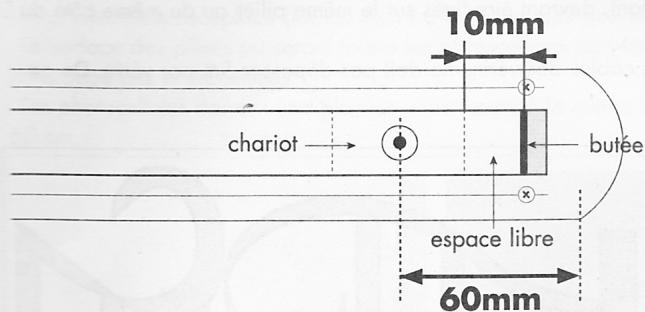

1. Retourner le vérin et s'assurer que la tige du chariot est à environ 5mm de l'extrémité opposée au moteur. Sinon, faire déplacer le chariot à l'aide d'une pile 9V LR61.

Attention! Il est très important de respecter cette étape sinon le portail risque de ne pas s'ouvrir en entier ou risque de mal se fermer!

Connexion avec la pile	Sens de déplacement de la tige
noir rouge+ -	(●)
noir rouge+ -	(●)

4- Assembler l'axe de rotation du vérin avec la patte de fixation pilier. Utiliser le trou qui a servi à déterminer la distance A.

5- À l'aide d'une vis papillon, assembler la patte de fixation portail avec le vérin. Utiliser le trou du milieu (trou 3).

6-Fermer le portail en le plaquant bien sur sa butée centrale puis faire pivoter le vérin afin de poser la base de la patte de fixation portail sur le portail. Marquer ensuite l'emplacement des 2 trous de fixation sur portail.

Important : Les 2 marques doivent être sur le milieu de la partie rigide du portail afin que le vérin soit parfaitement horizontal.

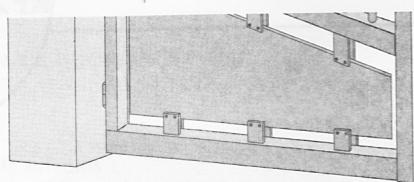

1. Percer le portail de part en part en respectant les emplacements marqués ci-dessus.

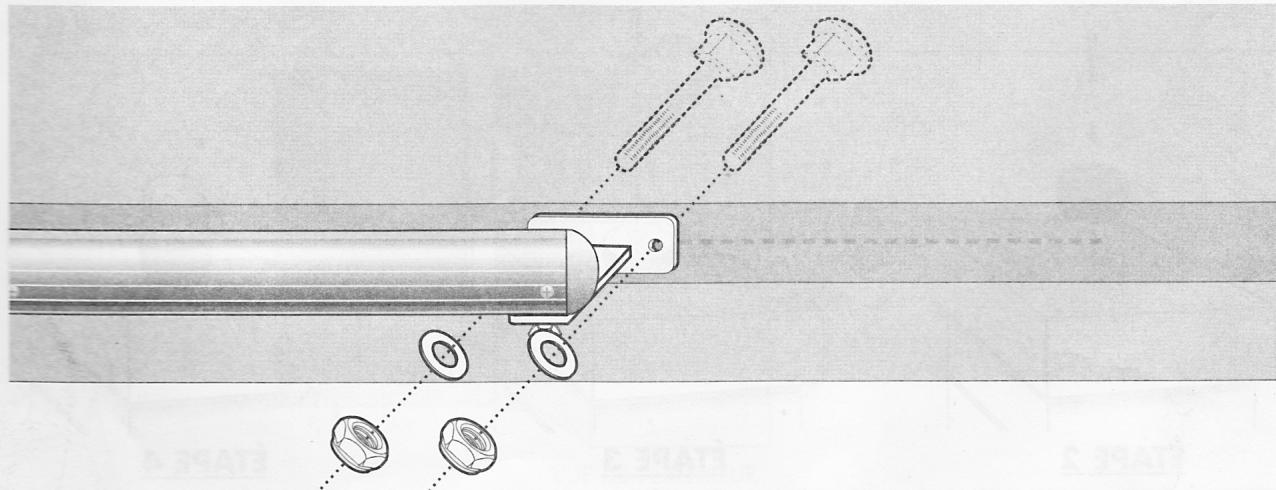

Fixer la patte de fixation portail sur le portail avec des vis M8 à tête ronde carré sous tête, la longueur doit être adaptée à l'épaisseur du portail, des rondelles plates et des écrous frein M8, comme indiqué dans la figure suivante.

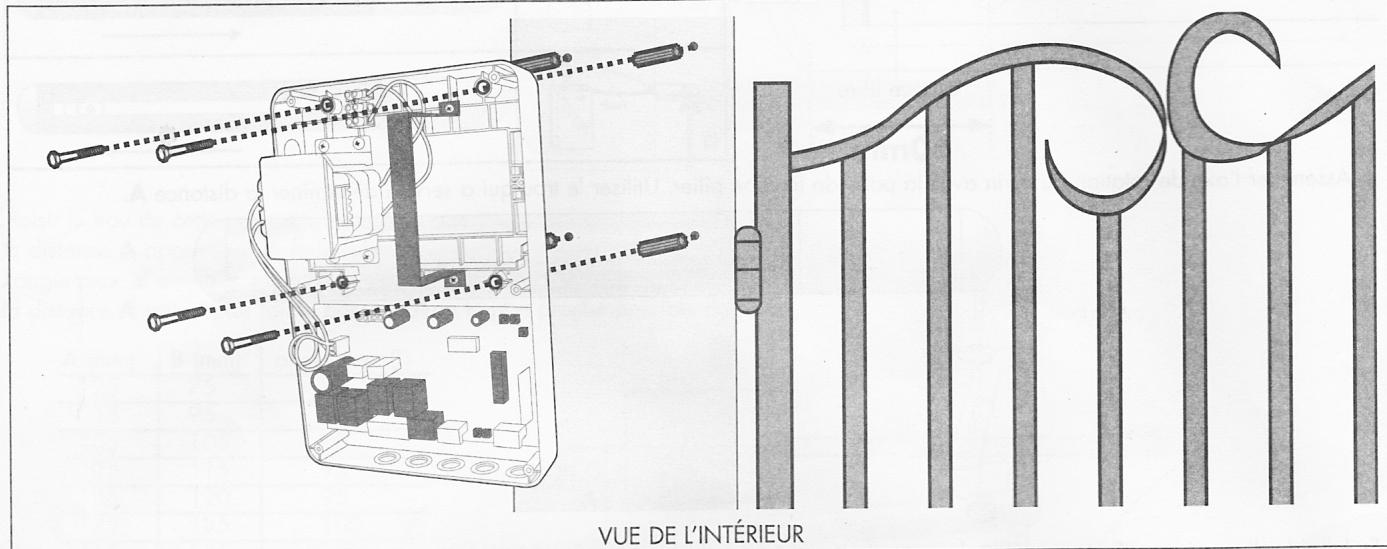

7 • Pose du boîtier électronique

• Le boitier électronique doit être fixé sur le pilier où arrive l'alimentation 230Vac.
• Le boîtier électronique, la photocellule réceptrice ainsi que le feu clignotant, devront être fixés sur le même pilier ou du même côté du portail.
• Afin d'assurer un bon fonctionnement de l'automatism, la longueur des câbles des vérins ne doit pas dépasser 5m par vérin. De ce fait, le boîtier électronique doit être fixé à moins de 5m de chaque vérin.
• Placer et fixer le boîtier électronique à l'emplacement défini.

8 • Pose du feu clignotant

Le feu clignotant doit être fixé en haut du pilier sur lequel est fixé le boîtier électronique et doit être visible de l'intérieur comme de l'extérieur.

1- Ouvrir le feu clianotant en le devissant. A l'aide d'un tournevis, oter les 3 vis qui mainiennent la partie supérieure du feu clignotant. 2- Connecter un cable de la longueur nécessaire et de section d'au moins 0.5mm² avant de le fixer sur le pilier. 3-Fixer la base du feu clignotant sur la pilier. 4- Replacer la partie supérieure du feu clignotant, puis replacer les 3 vis. Refermer le feu clignotant en le revisuant

ETAPE1

ETAPE 2

ETAPE 3

ETAPE 4

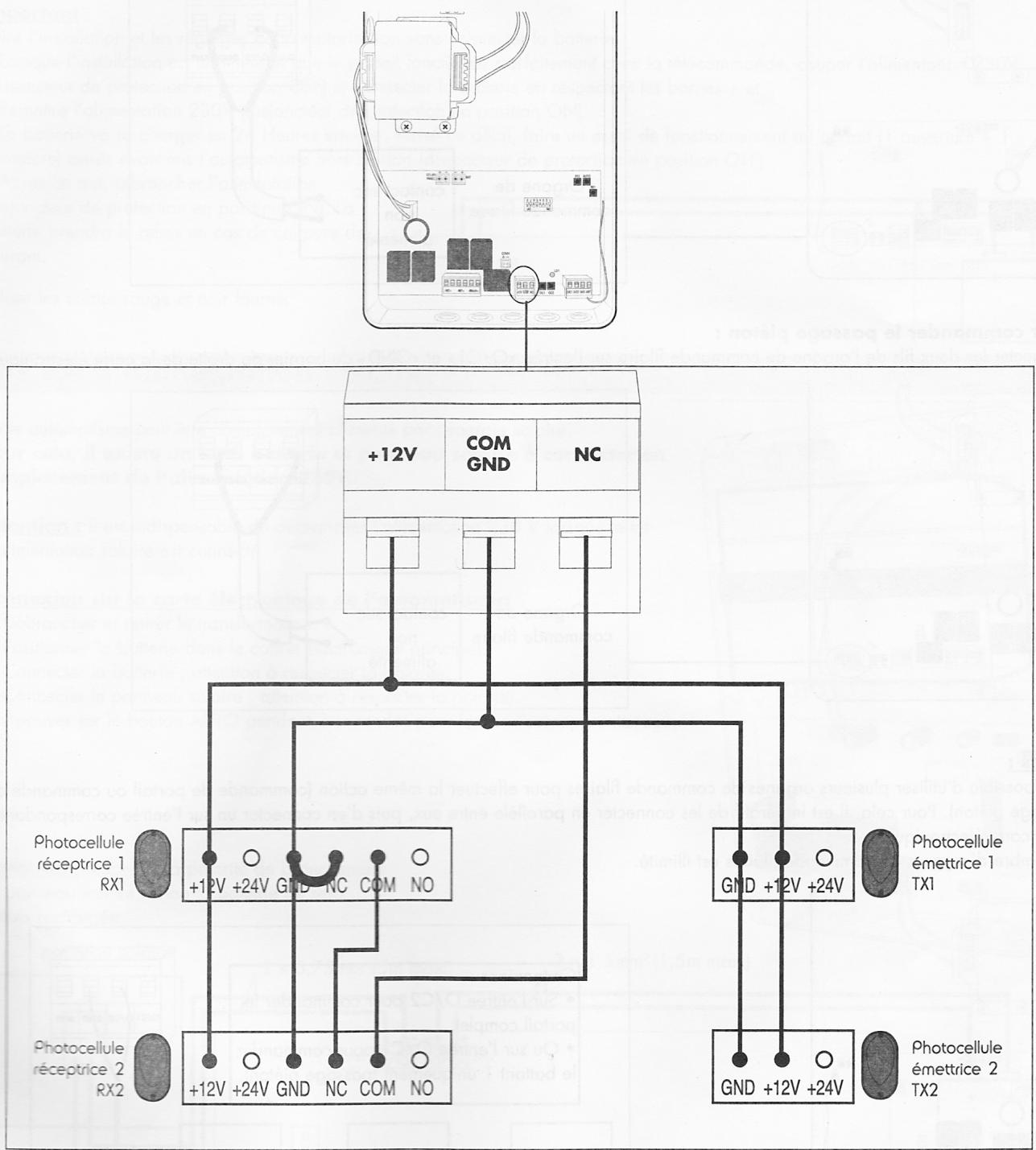

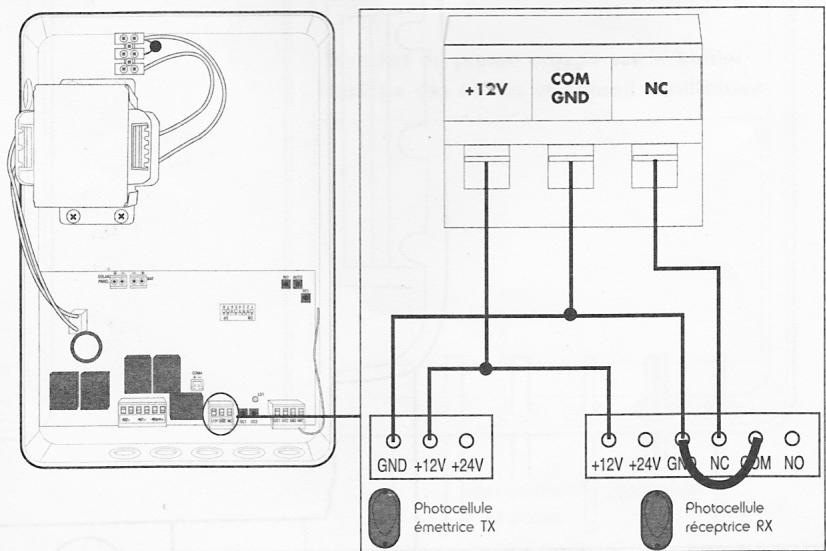

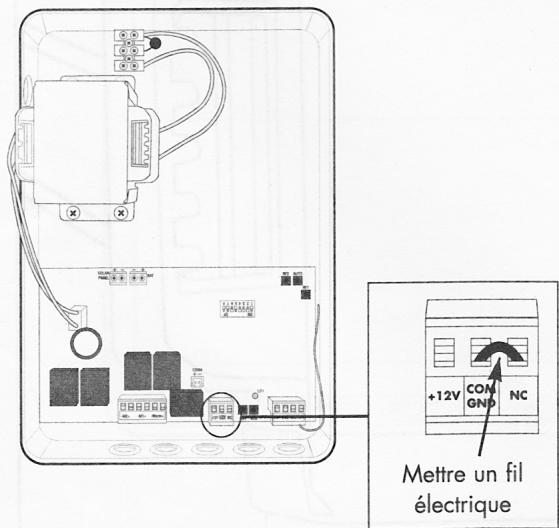

9 • Pose des photocellules (en option)

• Les photocellules doivent être parfaitement alignées et parallèles.
• La photocellule réceptrice (RX est inscrit à l'arrière) doit être installée du même côté du portail que le boîtier électronique.
• La surface des piliers où seront fixées les photocellules doit être parfaitement plate afin de pouvoir aligner convenablement le faisceau infrarouge des photocellules.
• Les photocellules doivent être placées exactement à la même hauteur par rapport au sol et cette hauteur doit être comprise entre 30 et 60 cm.

Vue de l'extérior

• La distance entre la face extérieure du portail et la photocellule doit être comprise entre 10 et 15 cm.

VUE DE DESSUS

Fixer la photocellule

Vue de l'exterieur

• Refermer le capot.

Vue de l'extérieure

CONNEXIONS ÉLECTRIQUES

Le passage de ces câbles doit être conforme aux normes en vigueur (NFC 15-100).

Soit le cable est à 80cm de profondeur avec grillage de signalisation rouge, soit le cable est passé dans un foureau.

Consignes de sécurité :

• Tous les branchements électriques doivent être faits hors tension (disjoncteur de protection en position OFF) et batterie déconnectée.
• Ces branchements doivent être faits par un électricien qualifié.

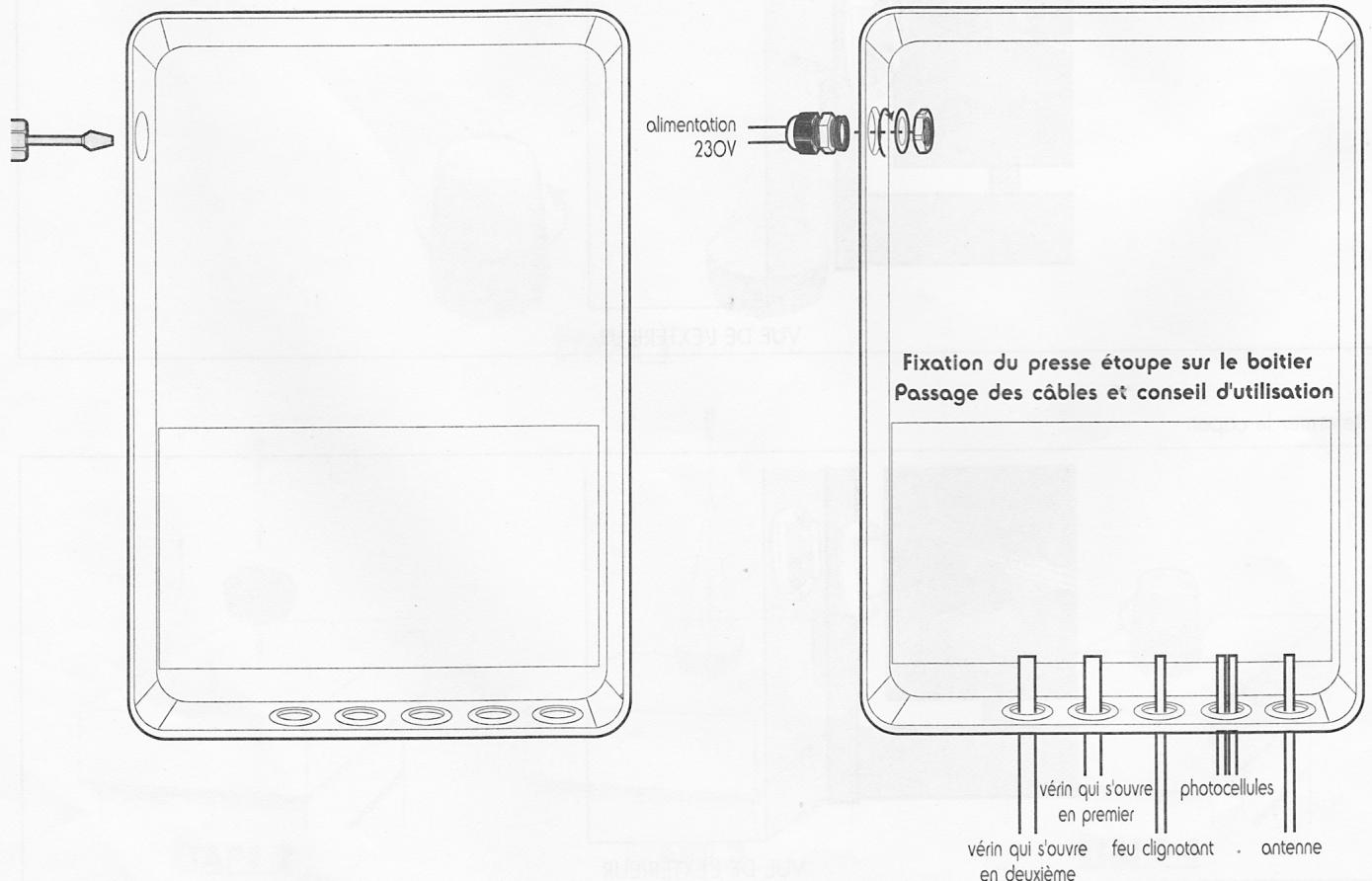

• Il est impératif et obligatoire d'utiliser le presse-étoupe fourni pour le passage et la fixation du câble 230V dans le boîtier électronique. Une fois le câble 230V passé dans le presse-étoupe, revisser l'écrou extérieur afin de bloquer le câble pour empêcher tout arrachement.

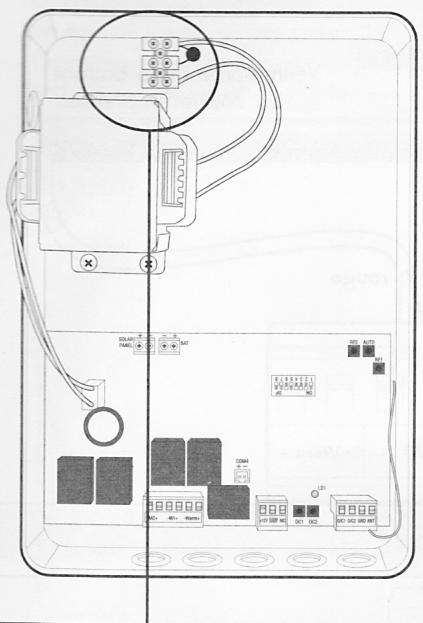

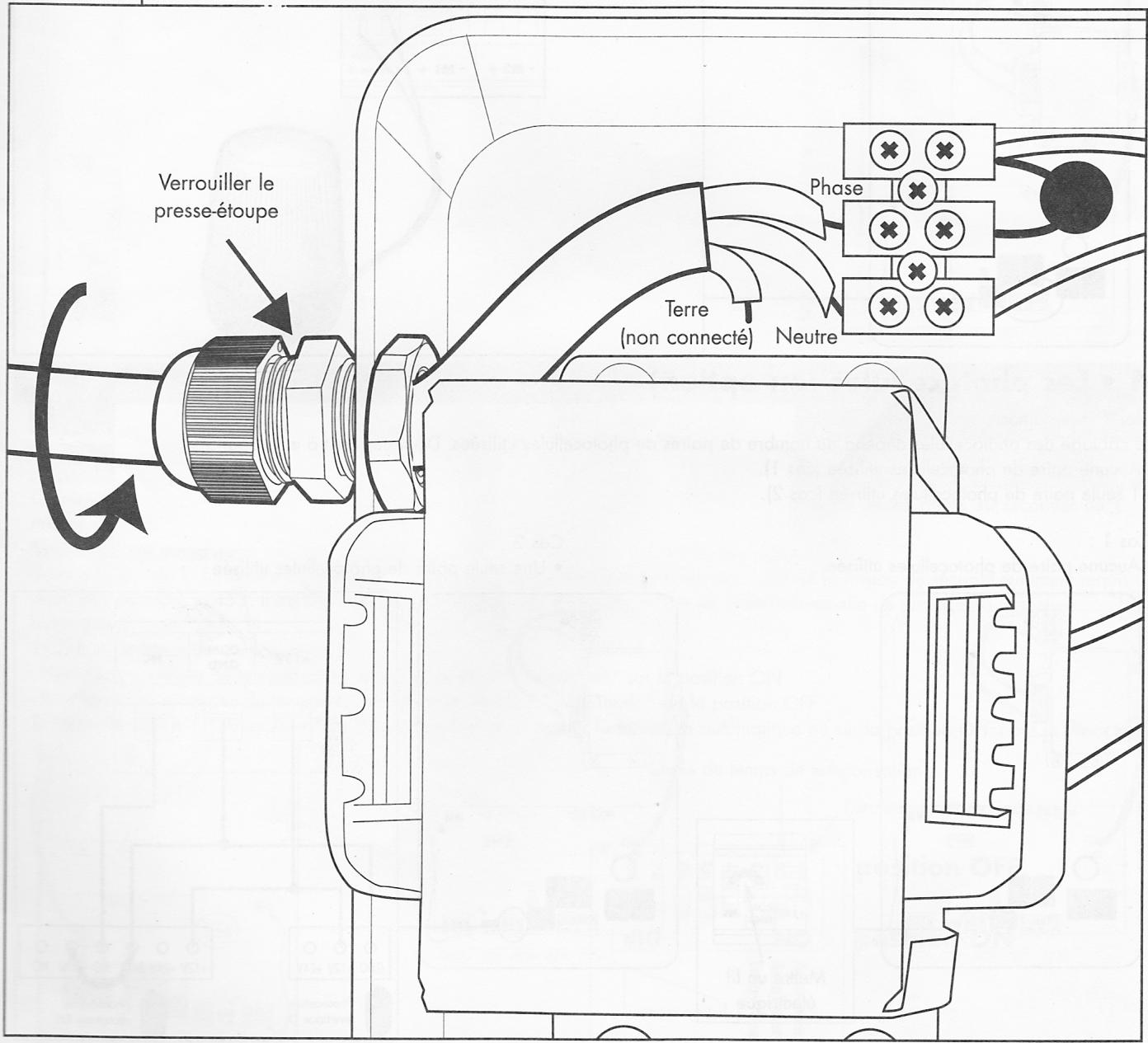

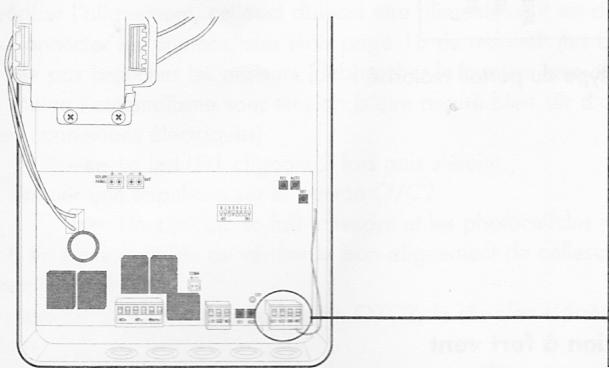

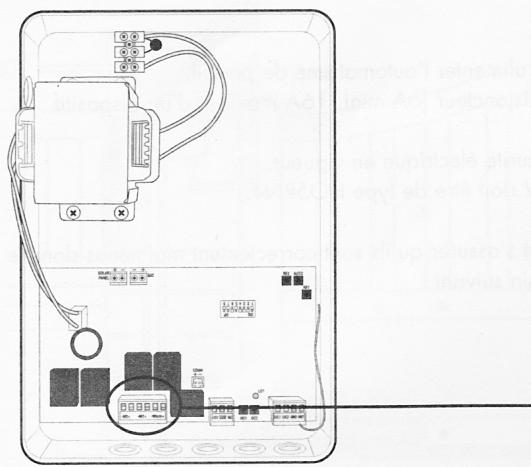

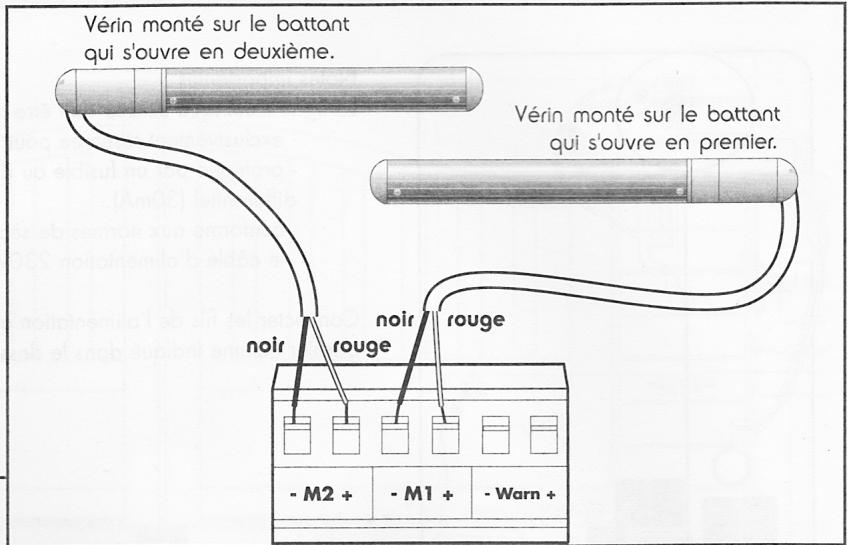

1 L'alimentation secteur

Notes importantes :

La ligne électrique utilisée doit être :

• exclusivement réservée pour alimenter l'automatisme de portail.
• protégée par un fusible ou disjoncteur (6A mini, 16A maxi) et d'un dispositif différentiel (30mA).
• conforme aux normes de sécurité électrique en vigueur.
• Le câble d'alimentation 230V doit être de type HO5RN-F.

Connecter les fils de l'alimentation et s'assurer qu'ils sont correctement maintenus dans le bornier comme indiqué dans le dessin suivant :

2 • Les vérins

Connecter les fils dans le bornier amovible et débrancher ce bornier.

4 • Les photocellules (en option)

Notes importantes :

Le câblage des photocellules dépend du nombre de paires de photocellules utilisées. Deux cas sont à envisager :

• Aucune paire de photocellules utilisée (cas 1).
• 1 seule paire de photocellules utilisée (cas 2).

Cas1:

Aucune paire de photocellules utilisée

Cas 2 : - Une seule paire de photocellules utilisée

5 • L'antenne additionnelle (en option)

• L'utilisation d'une antenne déportée a pour but de déplacer le point de réception du récepteur radio intégré à la carte électronique de l'automatisation afin d'améliorer la portée. C'est-à-dire de pouvoir mettre en mouvement l'automatisation avec la télécommande de plus loin que sans antenne déportée.
• L'antenne déportée doit être installée le plus haut possible et de façon à avoir le moins d'obstacles possible entre cette antenne et l'endroit où l'on appuie sur la télécommande.
• Attention, la portée en champ libre (sans obstacle ni perturbation) est d'environ 80m. L'utilisation d'une antenne déportée ne permettra en aucun cas d'avoir une portée supérieure à la portée en champ libre.

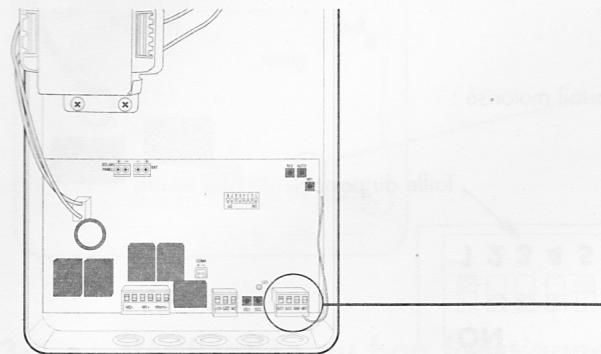

Connexions :

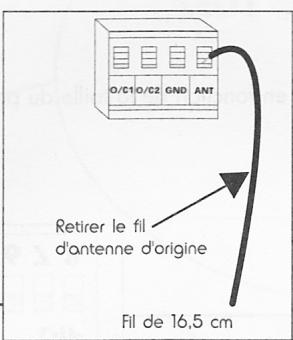

• Retirer le fil d'antenne d'origine.

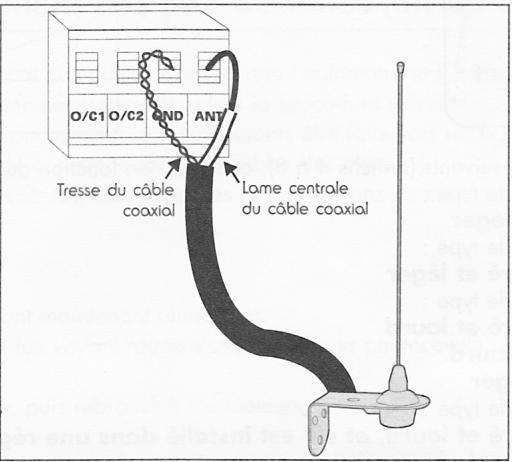

• Connecter le câble coaxial de l'antenne déportée sur la carte électronique de l'automatisation.

1 • Fermeture automatique

Ce réglage se fait sur la carte électronique, il permet d'activer ou non la fermeture automatique du portail après 30 secondes ou 1 minute d'attente. La fermeture automatique se déclenche seulement après une ouverture totale.

Consigne de sécurité :

Dans le cadre de la fermeture automatique, le limiteur de force n'est pas suffisant pour assurer le niveau de sécurité minimum requis dans la norme EN 12453. Il est donc obligatoire dans ce cas d'installer un jeu de photocellules afin de protéger la fermeture automatique.

1- Choisir le temps de temporisation :

• Pour avoir 1 minute de temporisation, mettre le switch 2 " AutoTimer " sur la position ON
• Pour avoir 30 secondes de temporisation, mettre le switch 2 " AutoTimer " sur la position OFF. 2- Mettre le switch 1 "AutoClose" sur la position ON pour activer la fermeture automatique ou sur la position OFF pour la désactiver.

Choix du temps de temporisation

Consignes de sécurité :

Le limiteur de force a été conçu de façon à ce que l'installation de cet automatisme monte sur un portail conforme aux spécifications données dans ce manuel, soit conforme à l'annexe A de la norme EN 12453 et cela même lorsque le réglage du seuil de détection du limiteur de force est au maximum.

Il est quand même conseillé de vérifier la conformité de l'installation avec l'annexe A de la norme EN 12453.

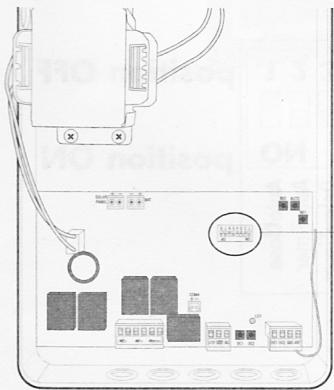

Ce réglage se fait sur la carte électronique, il permet d'ajuster le niveau de détection du limiteur de force. Ce réglage ne remet pas en cause la conformité du limiteur de force (Voir les consignes de sécurité de ce sous chapitre), il permet juste au portail motorisé d'être plus ou moins sensible à l'obstacle.

Ce réglage est très utile :

• Dans des régions à fort vent
• Si le portail est de type plein

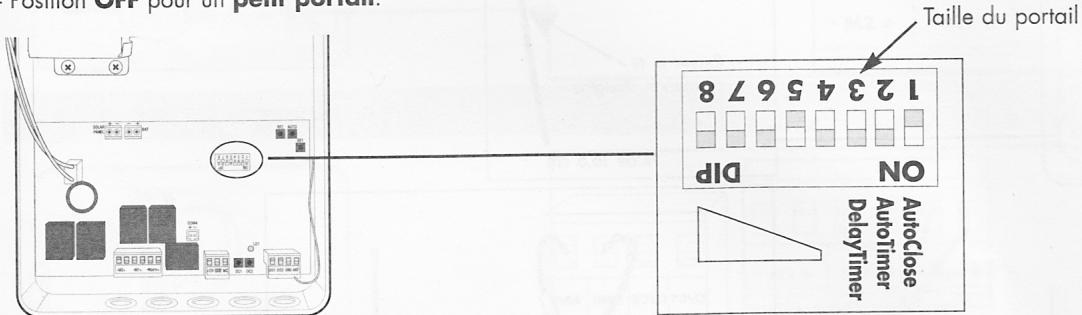

1- Choisir la position conseillée pour le switch 3 en fonction de la taille du portail motorisé :

• Position ON pour un grand portail.
• Position OFF pour un petit portail.

2- Choisir l'un des 6 seuils suivants (switchs 4 à 8), conseillés en fonction du type du portail motorisé :

• Seuil 1 pour un portail de type :
• ajouré et léger
• Seuil 2 pour un portail de type :
• semi-ajouré et léger
• Seuil 3 pour un portail de type :
• semi-ajouré et lourd ajoure et lourd
• plein et léger
• Seuil 4 pour un portail de type :
• semi-ajouré et lourd, et s'il est installé dans une région à fort vent
• plein et lourd
• Seuil 5 pour un portail de type :
• plein et léger, et s'il est installé dans une région à fort vent
• Seuil 6 pour un portail de type :
• plein et lourd, et s'il est installé dans une région à fort vent

3-Mettre les 5 switches de réglage de seuil en position ON ou OFF, pour avoir le seuil conseillé.

Du seuil le plus sensible au seuil le moins sensible

Item	Seuil1	Seuil2	Seuil3	Seuil4	Seuil5	Seuil6
Switch 4	ON	OFF	OFF	OFF	OFF	OFF
Switch 5	OFF	ON	OFF	OFF	OFF	OFF
Switch 6	OFF	OFF	ON	OFF	OFF	OFF
Switch 7	OFF	OFF	OFF	ON	OFF	OFF
Switch 8	OFF	OFF	OFF	OFF	ON	OFF

3 • Mise en fonctionnement

• S'assurer qu'il n'y ait ni personne ni obstacle présent dans l'aire de mouvement du portail pendant toute la période de mise en service et toute la période d'essais.
• S'assurer que tous les branchements électriques ont bien été faits en conformité avec les instructions de ce manuel. Mettre l'automatismesous tension (disjoncteur de protection en position ON). Le voyant rouge "LED1" clignote 2 fois puis s'éteint.

3-1 • Vérification du bon fonctionnement des photocellules (en option)

Pour des raisons d'économie d'énergie, les photocellules ne sont pas alimentées tant que l'automatisme n'est pas en mouvement. Pour vérifier l'alignement, celles-ci doivent être alimentées, il est donc nécessaire de suivre la procédure suivante : - Connecter les photocellules (voir page 18 du manuel) (les branchements doivent toujours être faits hors tension). - Ne pas brancher les moteurs (débrancher le bornier amovible correspondant aux câbles des moteurs). - Mettre l'automatisme sous tension (s'assurer bien sûr d'avoir respecté toutes les préconisations du manuel d'installation concernant les connexions électriques).

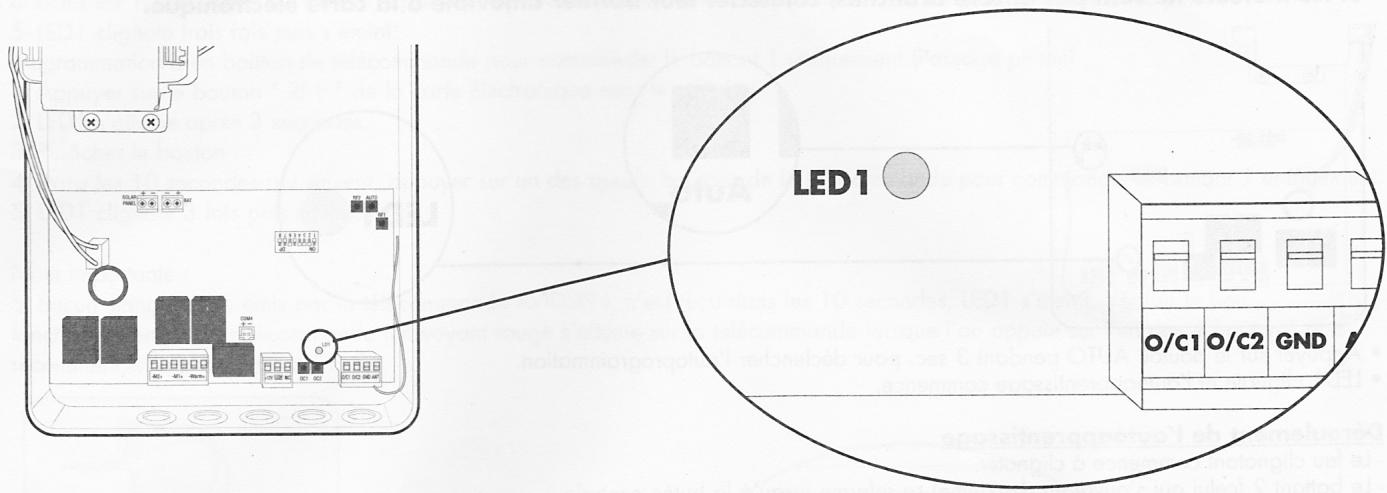

La led LD1 clignote 2 fois puis s'eteint.

• Donner une impulsion sur le bouton O/C2 → Un cli-clac se fait entendre et les photocellules sont maintenant alimentées.
• Il est alors possible de vérifier le bon alignement de celles-ci (un voyant rouge s'allume dans la photocellule réceptrice quand l'alignement est correct).
• Appuyer à nouveau sur le bouton O/C2, le cli-clac s'arrête, puis rebrancher les moteurs.

Attention :

• Après avoir déclenché l'autoapprentissage, se reculer afin de dégager l'aire de mouvement du portail et des vérins.
• Pendant l'autoapprentissage, ne jamais entrer dans l'aire de mouvement du portail et des vérins. Attendre la fin et l'arrêt total du portail avant d'intervenir sur l'installation (feu clignotant éteint).
• Si les moteurs ne sont pas encore branchés, connecter leur bornier amovible à la carte électronique.

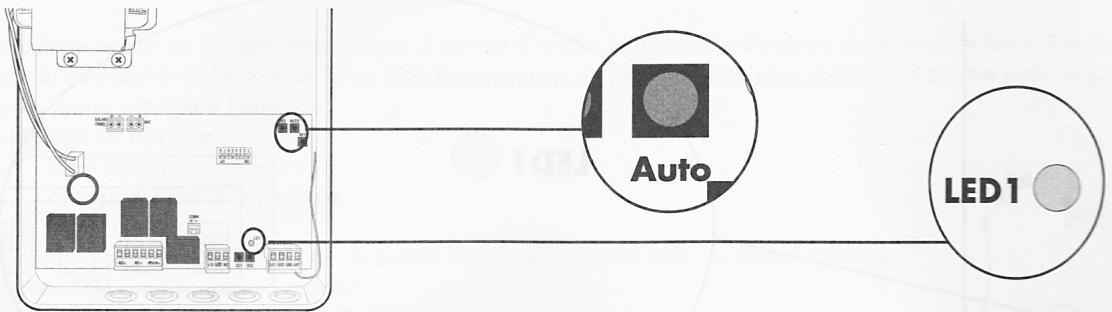

• Appuyer sur le bouton AUTO pendant 3 sec. pour déclencher l'autoprogrammation.
• LED1 clignote et l'autoapprentissage commence.

Déroulement de l'autoapprentissage

• Le feu clignotant commence à clignoter.
• Le battant 2 (celui qui s'ouvre en deuxième) se referme jusqu'à la butée centrale.
• Le battant 1 (celui qui s'ouvre en premier) se referme comme jusqu'à la butée centrale.
• Le battant 1 s'ouvre jusqu'à sa butée latérale.
• Le battant 2 s'ouvre jusqu'à sa butée latérale.
• Le battant 2 se referme comme jusqu'à la butée centrale.
• Le battant 1 se referme jusqu'à la butée centrale.
• Le battant 1 s'ouvre jusqu'à sa butée latérale.
• Le battant 2 s'ouvre jusqu'à sa butée latérale.
• Le battant 2 se referme jusqu'à la butée centrale.
• Le battant 1 se referme jusqu'à la butée centrale.
• Les deux battants s'ouvrent jusqu'à leur butée latérale avec un décalage entre le battant 1 et le battant 2 (env. 3 sec).
• Les deux battants se referment jusqu'à la butée centrale avec un décalage entre le battant 2 et le battant 1.
• Le voyant rouge "LED1" stoppe son clignotement et s'éteint.
• Le feu clignotant s'éteint.

Aide aux réglages et programmation de l'automatisme :

• L'autoapprentissage peut être arrêté à n'importe quel moment en appuyant sur le bouton " AUTO " de la carte électronique.
• Il est possible que l'autoapprentissage ne se déroule pas comme prévu lorsqu'il y a un problème d'installation ou lorsque le réglage du seuil de détention du limiteur de force n'est pas adapté.

Deux cas possibles :

L'électronique détecte le problème, alors :

• Le feu clignotant se met à clignoter lentement,
• LED1 s'arrête de clignoter et s'allume, et le portail est arrêté

Dans ce cas

a- Appuyer sur le bouton "AUTO". Le feu clignotant s'arrête. b- Trouver et corriger le problème

Il est possible que le problème provienne de l'un des points suivants :

• Un obstacle a empêché l'un des battants d'aller jusqu'à l'une de ses butées.
• Mauvaise connexion d'un des vérins sur la carte électronique (Mettre l'automatisme hors tension avant de corriger ce type de problème).

c- Recommencer l'autoapprentissage. Si le problème persiste, contacter le service technique.

B-L'électronique ne détecte pas le problème mais il est visible pendant l'autoapprentissage, exemple :

Si un des vantaux arrive en butée et continue à forcer plus de 5 secondes. Si les battants s'arrêtent n'importe où pendant l'autoprogrammation. Si l'extrémité du vérin frotte contre le portail. Si les vérins arrivent en fin de course avant que le portail arrive sur les butées latérales.

Dans ce-cas :

a) Attendre la fin de l'auto apprentie. b) Corriger le problème.

Il est possible que le problème provienne de l'un des points suivants :

• Un obstacle a empêché l'un des battants d'aller jusqu'à l'une de ses butées.
• Mauvaise connexion d'un des vérins sur la carte électronique (Mettre l'automatisation hors tension avant de corriger ce de problème).

Recommencer l'autoapprentissage. Si le problème persiste, contacter le service technique.

3-3 • Programmation des télécommandes

Programmation d'un bouton de télécommande pour commander le portail :

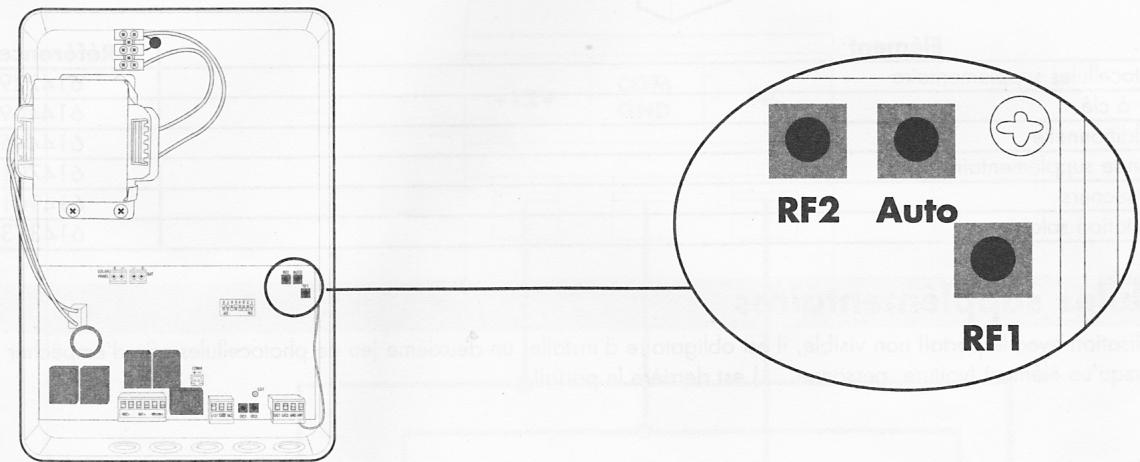

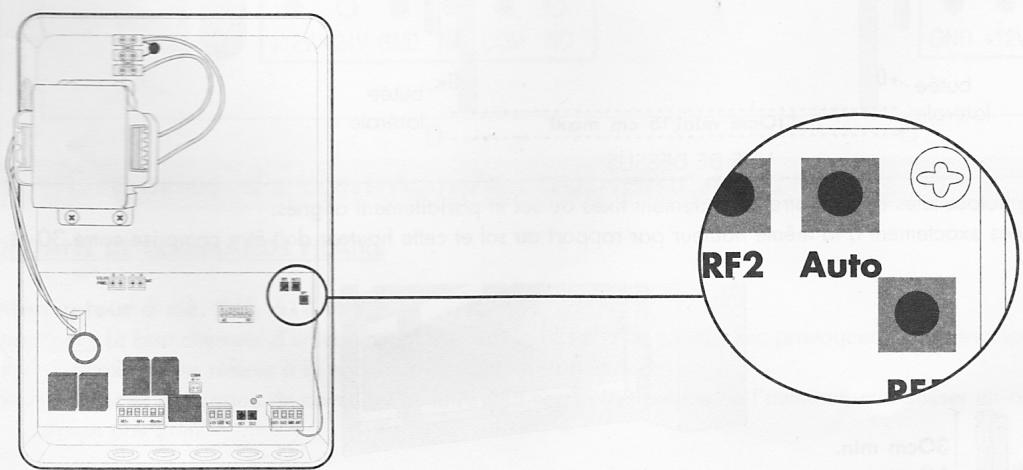

1- Appuyer sur le bouton "RF2" de la carte électronique sans le relâcher. 2- LED1 s'allume après 3 secondes. 3- Relacher le bouton. 4- Dans les 10 secondes qui suivent, appuyer sur un des quatre boutons de la télécommande pour commander le portail. 5- LED1 clignote trois fois puis s'éteint. Programmation d'un bouton de télécommande pour commander le battant 1 uniquement (Passage piéton) : 1- Appuyer sur le bouton "RF1" de la carte électronique sans le relâcher. 2- LED1 s'allume après 3 secondes. 3- Relacher le bouton. 4- Dans les 10 secondes qui suivent, appuyer sur un des quatre boutons de la télécommande pour commander le battant 1 uniquement. 5- LED1 clignote 3 fois puis s'éteint.

Note importante :

Si aucun signal radio, émis par la télécommande AVIDSEN, n'est reçu dans les 10 secondes, LED1 s'éteint. Vérifier le bon fonctionnement de la télécommande (un voyant rouge s'allume sur la télécommande lorsque l'on appuie sur l'un des 4 boutons) puis recommencer la programmation.

• Procéder de même pour toutes les autres télécommandes à programmer.
• Il est possible de mémoriser jusqu'à 8 boutons de télécommande par type de commande (Portail ou passage piéton).

Lorsque la mémoire est pleine :

a- Avoir appuyé sur le bouton " RF1 " ou " RF2 " pendant 3s afin de programmer sa télécommande b- LED1 s'allume pendant 1s puis s'éteint pour indiquer que la mémoire est pleine.

Pour déprogrammer tous les boutons de télécommande appris, procéder comme suit :

a- Appuyer simultanément sur les boutons «RF1» et «RF2» pendant 10 secondes de la carte électronique sans le relâcher. b- LED1 clignote 5 fois puis s'allume.

Item	Elément	Référence
1	Jeu de photocellules supplémentaire	614229
3	Interrupteur à clé	614409
4	Antenne additionnelle	614445
5	Télécommande supplémentaire	614701
6	Batterie de secours	614901
7	Kit d'alimentation solaire	614373

1 Photocellules supplémentaires

Dans le cadre d'une utilisation avec le portail non visible, il est obligatoire d'installer un deuxième jeu de photocellules afin d'empêcher l'ouverture du portail lorsqu'un élément (voiture, personne,...) est derrière le portail.

Notes importantes :

• Les photocellules doivent être parfaitement alignées et parallèles.
• Les photocellules réceptrices (RX inscrit à l'arrière) doivent être installées du même côté du portail que le boîtier électronique.
• Les photocellules doivent être installées à l'intérieur de la propriété. La distance entre les bords primaires du portail en position

ouverte à et les photocellules doit être comprise entre 10 et 15cm maximum.

VUE DE DESSUS

• Les supports utilisés pour fixer les photocellules doivent être correctement fixés au sol et parfaitement alignés.
• Les supports omises pour fixer les photocellles sur la mme hauteur par rapport au sol et cette hauteur doitetre comprise entre 30 et 60cm.

Branchement

Déconnecter les deux fils COM et NC de la photocellule réceptrice déjà connectée.

Connecter le nouveau jeu de photocellules.

Interrupteur à clé. ref. 614409

Important : Le branchement d'un contact alimenté à la place d'un contact sec provoquera la destruction de l'automatisme.

-Pour l'installation, se référer à la notice de l'organe de commande. - Pour connecter un organe de commande filaire à la carte électronique de l'automatisation, utiliser un câble 2 × 0,5 ~mm^2 dont la longueur ne dépasse pas 20 m.

Pour commander le portail :

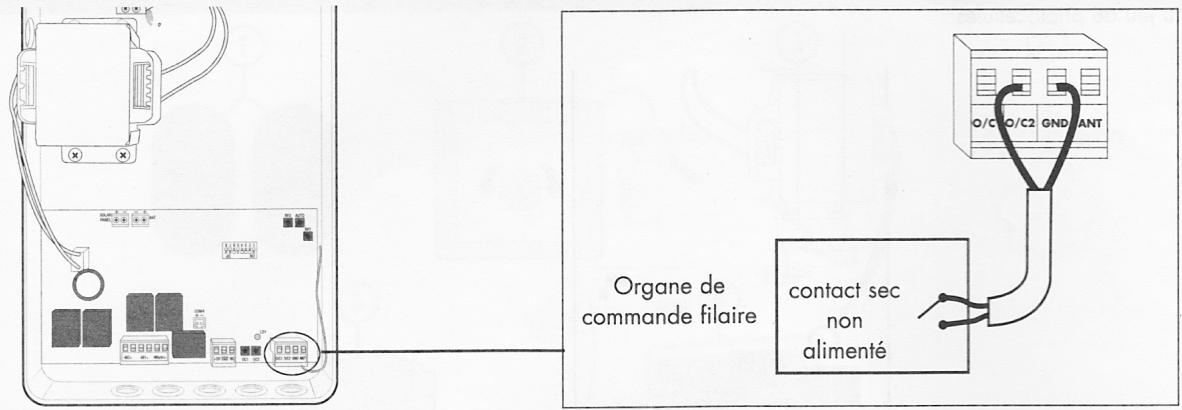

Connecter les deux fils de l'organe de commande filaire sur l'entrée «O/C2» et «GND» du bornier de droite de la carte électronique.

Pour commander le portail :

Connecter les deux fils de l'organe de commande filaire sur l'entrée «O/C2» et «GND» du bornier de droite de la carte électronique.

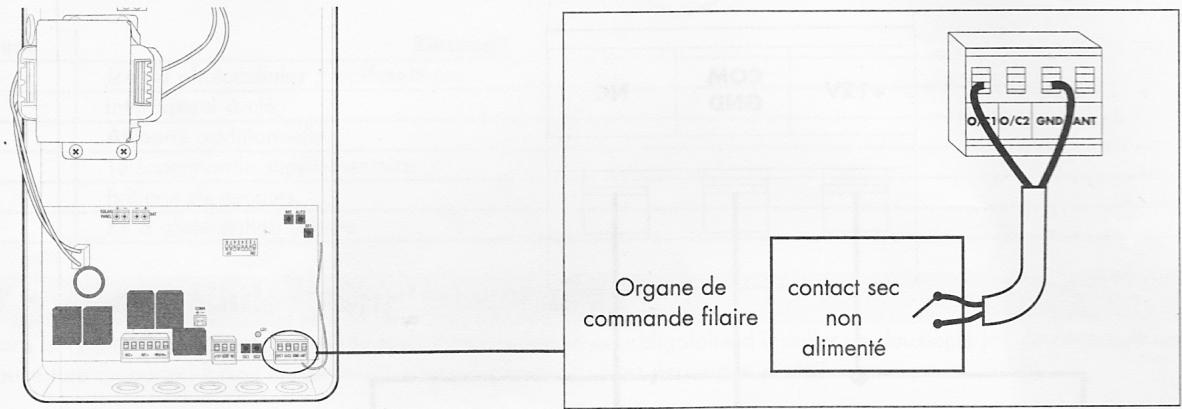

Pour commander le passage piéton :

Connecter les deux fils de l'organe de commande filaire sur l'entrée «O/C1» et «GND» du bornier de droite de la carte électronique.

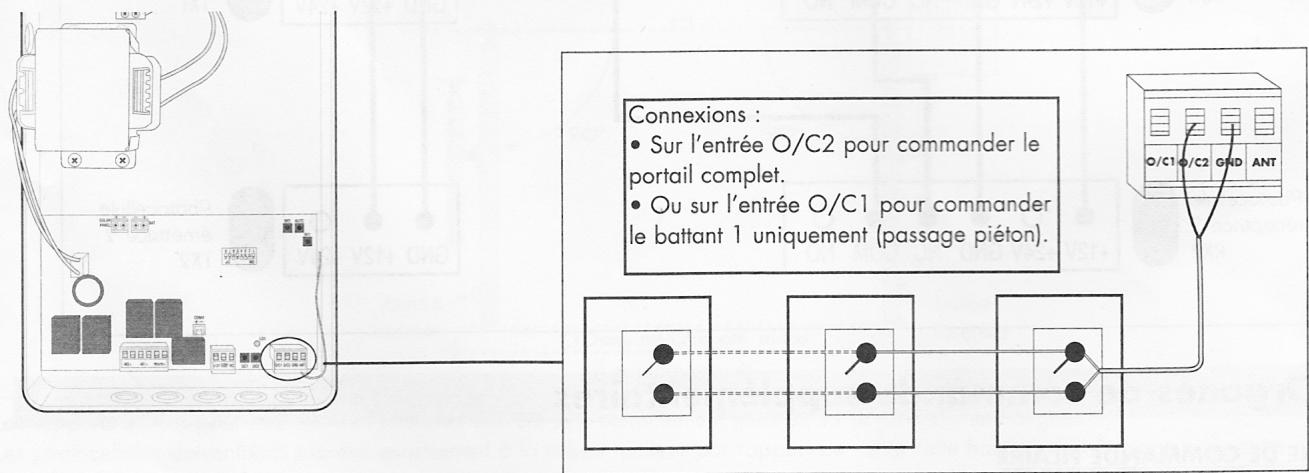

Il est possible d'utiliser plusieurs organes de commande filaires pour effectuer la même action (commande de portail ou commande de passage piéton). Pour cela, il est impératif de les connecter en parallèle entre eux, puis d'en connecter un sur l'entrée correspondante de la carte électronique.

Le nombre d'organes de commande filaires est illimité.

3 • Batterie de secours

Cette batterie de secours est utilisée lorsque l'automatisation est alimentée par le réseau électrique 230V, en cas de coupure de courant, elle permet de faire fonctionner l'automatisation pendant quelques jours.

Important

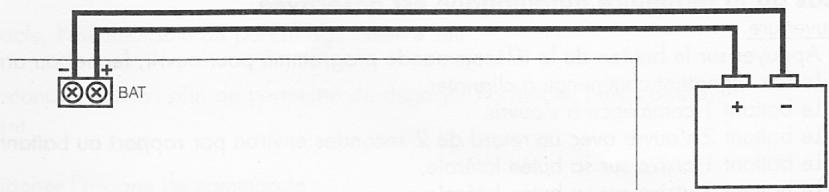

Faire l'installation et les réglages de la motorisation sans connecter la batterie.

Lorsque l'installation est terminée et que le portail fonctionne parfaitement avec la télécommande, couper l'alimentation 230V (disjoncteur de protection en position OFF) et connecter la batterie en respectant les bornes + et -. - Remettre l'alimentation 230V (disjoncteur de protection en position ON). - La batterie va se charger en 24 heures environ. Passé ce délai, faire un essai de fonctionnement du portail (1 ouverture + 1 fermeture) après avoir mis l'automatism hors tension (disjoncteur de protection en position OFF). - Après ce test, rebrancher l'alimentation (disjoncteur de protection en position ON). La batterie prendra le relais en cas de coupure de courant.

Utiliser les câbles rouge et noir fournis

4 • Kit d'alimentation solaire

Cette automatisme peut être complètement alimenté par l'énergie solaire. Pour cela, il existe un kit à batterie et panneau solaire à connecter en remplacement de l'alimentation 230V.

Attention: il est indispensable de débrancher l'alimentation 230 V lorsque le kit d'alimentation solaire est connecté.

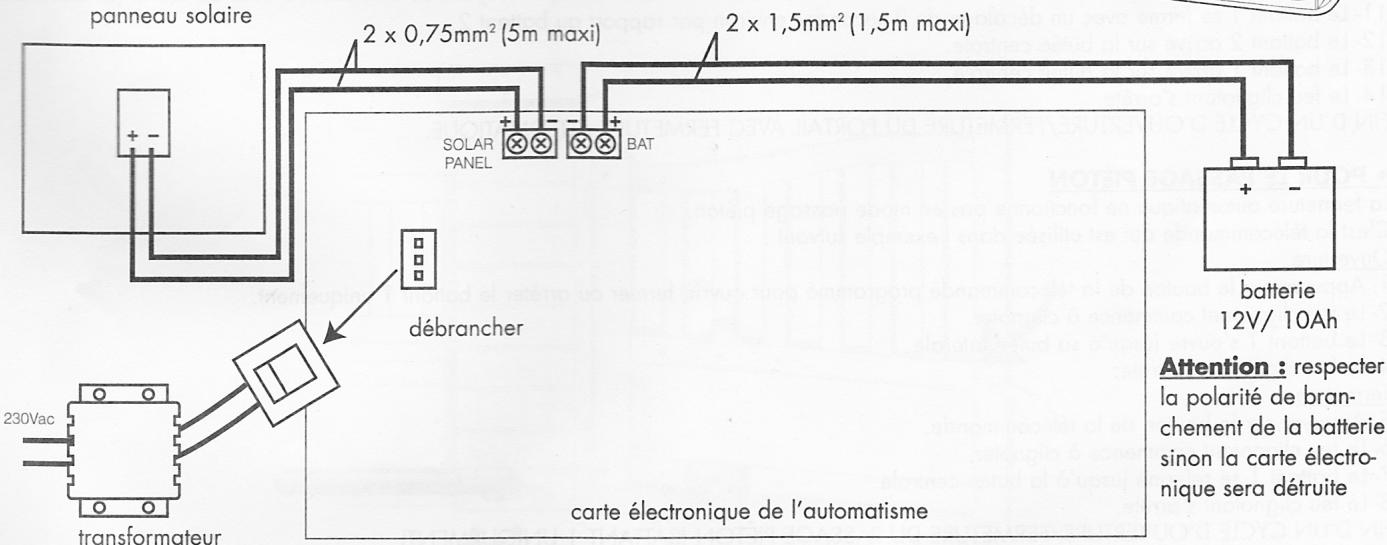

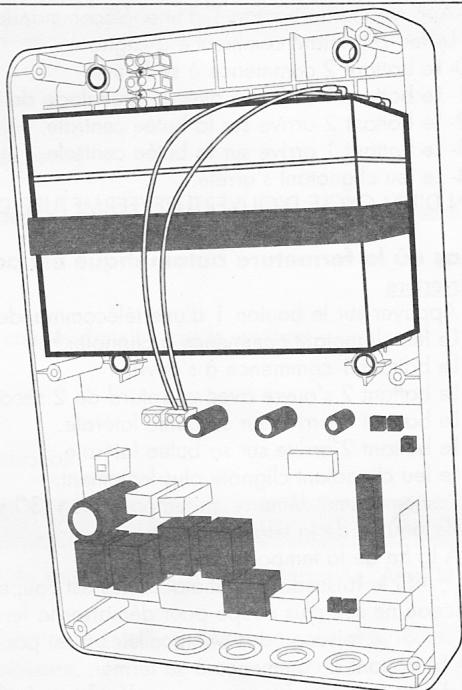

Connexion sur la carte électronique de l'automatisme:

1- Débrancher et retirer le transformateur. 2- Positionner la batterie dans le coffret électronique principal. 3- Connecter la batterie; attention à respecter la polarité. 4- Connecter le panneau solaire; attention à respecter la polarité. 5- Appuyer sur le bouton AUTO pendant 3 secondes pour lancer l'autoapprentissage.

Attention : respecter la polarité de branchement du panneau solaire, sinon la batterie ne sera jamais rechargée.

Remarques :

• Il peut être nécessaire de laisser la batterie charger quelques jours (ensoleillés de préférence) car cette-ci aura pu s'être plus ou moins autodéchargée lors de son stockage en magasin et recommencer l'autoapprentissage. L'automatisme ainsi alimenté permet de faire fonctionner le portail 10 cycles d'ouverture/fermeture par jour en moyenne.

1 • Ouverture/fermeture

• La commande peut se faire à partir d'une télécommande programmée ou tout autre organe de commande installé.
• Il est possible d'arrêter le mouvement du portail à tout moment, en appuyant sur le bouton de la télécommande ou en actionnant un organe de commande. Une nouvelle action sur un organe de commande mettra le portail (ou le passage piéton) en mouvement (mouvement inverse au mouvement précédent).

Pour le portail complet

C'est la télécommande qui est utilisée dans les exemples suivants :

Ouverture

1- Appuyer sur le bouton de la télécommande programme pour ouvrir, fermer ou arrêter le portail complet. 2- Le feu clignotant commence à clignoter. 3- Le battant 1 commence à s'ouvrir. 4- Le battant 2 s'ouvre avec un retard de 2 secondes environ par rapport au battant 1. 5- Le battant 1 arrive sur sa butée latérale. 6- Le battant 2 arrive sur sa butée latérale. 7- Le feu clignotant s'arrête.

Fermeture

8- Appuyer sur le bouton 1 d'une télécommande. 9- Le feu clignotant commence à clignoter. 10- Le battant 2 commence à se fermer. 11- Le battant 1 se ferme avec un décalage de 2 secondes environ par rapport au battant 2. 12- Le battant 2 arrive sur la butée centrale. 13- Le battant 1 arrive sur la butée centrale. 14- Le feu clignotant s'arrête.

FIN D'UN CYCLE D'OUVERTURE/FERMETURE DU PORTAIL SANS FERMETURE AUTOMATIQUE.

Ouverture

1- Appuyer sur le bouton 1 d'une télécommande. 2- Le feu clignotant commence à clignoter. 3- Le battant 1 commence à s'ouvrir. 4- Le battant 2 s'ouvre avec un retard de 2 secondes environ par rapport au battant 1. 5- Le battant 1 arrive sur sa butée latérale. 6- Le battant 2 arrive sur sa butée latérale. 7- Le feu clignotant clignote plus lentement. 8- L'automatisme démarre sa temporisation (30 secondes ou 1 minute, suivant réglage). Il est possible d'écourter ce temps en appuyant sur le bouton de la télécommande. 9- À la fin de la temporisation :

• Si le faisceau des photocellules est coupé (élément présent entre les deux photocellules), l'automatisme attend que le faisceau ne soit plus coupé pour démarrer la fermeture automatique.
• Si le faisceau des photocellules n'est pas coupé, l'automatisme démarre la fermeture automatique.
• Le battant 2 commence à se fermer. 11- Le battant 1 se ferme avec un décalage de 2 secondes environ par rapport au battant 2. 12- Le battant 2 arrive sur la butée centrale. 13-Le battant 1 arrive sur la buteee centrale. 14- Le feu clignotant s'arrête.

FIN D'UN CYCLE D'OUVERTURE/FERMETURE DU PORTAIL AVEC FERMETURE AUTOMATIQUE.

Pour le passage piéton

La fermeture automatique ne fonctionne pas en mode passage piéton.

C'est la télécommande qui est utilisée dans l'exemple suivant :

Ouverture

1- Appuyer sur le bouton de la télécommande programme pour ouvrir, fermer ou arrêter le battant 1 uniquement. 2- Le feu clignotant commence à clignoter. 3- Le battant 1 s'ouvre jusqu'à sa butée latérale. 4- Le feu clignotant s'arrête.

Fermeture

5- Appuyer sur le bouton de la télécommande. 6- Le feu clignotant commence à clignoter. 7- Le battant 1 se referme jusqu'à la butée centrale. 8- Le feu clignotant s'arrête. FIN D'UN CYCLE D'OUVERTURE/FERMETURE DU PASSAGE PIETON (BATTANT 1 UNIQUEMENT).

Note : À chaque fois qu'un battant touche une butée, il relâche la pression contre celle-ci, attend 10s, puis se replaque. Ceci est dans le but de respecter les normes de sécurité.

Pour le portail complet

Lorsque le portail en mouvement rencontre un obstacle, l'automatisme de portail agit comme suit :

• Le portail s'arrête.
• Le portail part en sens inverse pendant 3 secondes environ afin de permettre de dégager l'obstacle, puis s'arrête.
• Le feu clignotant continue de clignoter lentement.

1. Dégager l'obstacle. 2. Appuyer sur le bouton de la télécommande ou actionner l'organe de commande. 3. Le feu clignotant s'arrête.

Pour le passage piéton

Lorsque le battant 1 en mouvement rencontre un obstacle, l'automatisme de portail agit comme suit :

• Le battant 1 s'arrête.
• Le battant 1 part en sens inverse pendant 3 secondes environ afin de permettre de dégager l'obstacle, puis s'arrête.
• Le feu clignotant continue de clignoter lentement.

1-Dégager l'obstacle. 2- Appuyer sur le bouton de la télécommande ou actionner l'organe de commande. 3- Le feu clignotant s'arrête.

3 • Action des photocellules (en option)

Les photocellules sont actives :

Au début de chaque mise en mouvement du portail (ou du passage piéton).

1- Appuyer sur le bouton de la télécommande ou actionner un organe de commande. 2- Si le faisceau des photocellules est coupé (Exemple: par une voiture en attente desorting)

Le feu clignotant clignote lentement.

3- Appuyer sur le bouton de la télécommande ou actionner un organe de commande. 4- Le feu clignotant s'arrête.

• Pendant la temporisation et la fermeture.

Il y a deux cas de fonctionnement distincts :

Avant de démarrer la fermeture automatique, si le faisceau des photocellules est coupé, dans ce cas le système

attend que le faisceau soit rétabli avant de refermer automatiquement le portail.

b-Pendant la fermeture, si le faisceau des photocellules est coupé :

• Le portail se rouvre totalement,
• La fermeture automatique recommence après le temps d'attente de la temporisation.

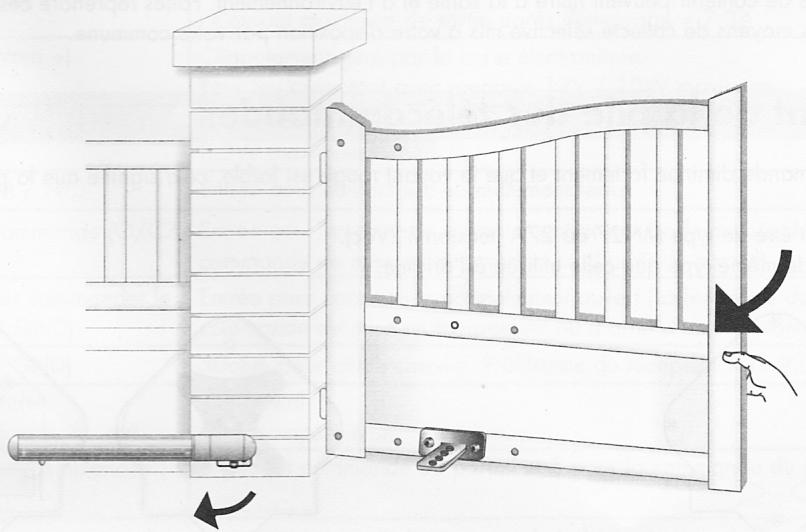

4 · Mouvement manuel

Afin de pouvoir manoeuvrer manuellement le portail, il suffit de dévisser la vis papillon et de soulever le bras de motorisation. Ainsi le portail peut s'ouvrir manuellement.

Attention : Lorsque les vérins sont débrayés, le portail peut s' mettre en mouvement sous l'action du vent ou d'une poussée extérieure. Il est donc important de faire attention ou de bloquer le portail afin d'éviter tout risque de blessure.

1 • Intervention d'entretien

Les interventions d'entretien doivent être faites par l'installateur ou une personne qualifiée afin de garantir la fonctionnalité et la sécurité de l'installation.

Le nombre d'interventions d'entretien et de nettoyage doit être proportionnel à la fréquence d'utilisation du portail motorisé.

Pour une utilisation de 10 cycles par jour environ, il faut prévoir :

• Une intervention tous les 12 mois sur les parties mécaniques : serrage des vis, lubrification, contrôle des gonds et du bon équilibrage du portail...
• Une intervention tous les 6 mois sur les parties électroniques : fonctionnement moteur, photocellules, dispositifs de commande...

2 • Démolition et mise au rebut

Cet automatisme de portail ainsi que son emballage sont constitués de différents types de matériaux dont certains doivent être recyclés et d'autres doivent être mis au rebut.

Aucun des éléments ne doit être abandonné dans la nature ou jeté dans une poubelle domestique.

Le démontage des éléments du kit, afin de séparer les différents matériaux, doit être fait par une personne qualifiée.

Trier les éléments par type :

• Pile et batterie
• Carte électronique - Plastiques - Ferraille
• Carton et papier
• Autres

Une fois les éléments triés, les confier à un organisme de recyclage approprié et déposer les autres matériaux dans une déchetterie.

Précisions relatives à la protection de l'environnement

Le consommateur est tenu par la loi de recycler toutes les piles et tous les accus usagés. Il est interdit de les jeter dans une poubelle ordinaire!

Des piles/accus contenant des substances nocives sont marqués des symboles figurant ci-contre qui reviennent à l'interdiction de les jeter dans une poubelle ordinaire. Les désignations des métaux lourds correspondants sont les suivants : Cd= cadmium, Hg= mercure, Pb= plomb. Il est possible de restituer ces piles/accus usagés auprès des déchetteries communales (centres de tri de matériaux recyclables) qui sont dans l'obligation de les recueillir.

Ne pas laisser les piles/piles boutons/accus à la portée des enfants. Les conserver dans un endroit qui leur est inaccessible. Il y a risque qu'elles soient avalées par des enfants ou des animaux domestiques. Danger de mort! Si cela avait arrivé malgré tout, consulter immédiatement un médecin ou se rendre à l'hôpital!

Faire attention de ne pas court-circuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion!

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenant ne peuvent nuir à la santé et à l'environnement. Faites reprendre des appareils par tout distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par cette commune.

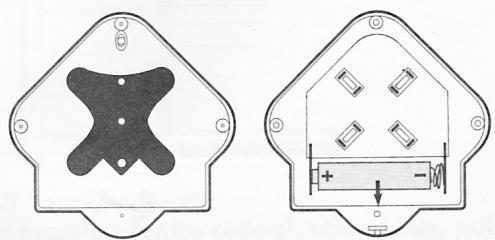

3 • Remplacement de la pile des télécommandes

Quand la portée de la télécommande diminue fortement et que le voyant rouge est faible, cela signifie que la pile de la télécommande est bientôt totally épuisée.

La pile de la télécommande doit être de type MN27 ou 27A (tension 12Vdc).

Remplacer la pile par une pile de même type que celle utilisée à l'origine.

4 • Remplacement de l'ampoule du feu clignotant

Lampe 12V/10W (plot à douille type B15).

Les caractéristiques techniques sont données à titre indicatif et cela à une température de +20°C. La société AVIDSEN se réserve le droit de modifier ces caractéristiques à tout moment, tout en garantissant dans tous les cas le bon fonctionnement et le type d'utilisation prévu, dans un but d'améliorer ces produits.

Vérin
Type	Mateur 12Vdc, réducteur avec engrenage, type : chariot à vis sans fin
Alimentation	12Vdc
Force nominal	650N
Vitesse au couple nominal	1,5cm/s
Consommation à force nominal	3,1A
Câble	50cm. 2 conducteurs de section 0,75mm²
Durée de fonctionnement assignée	10 minutes
Nombre maximum de cycle	50 cycles par jour
Température de fonctionnement	-20°C / +60°C
Indice de protection	IP44

Boîtier électronique
Type	Boîtier électronique pour 2 vérins 12Vdc
Constitution	1 carte électronique SW200D2S, 1 transformateur 230/12Vac
Alimentation	230Vac / 50Hz ou 12Vdc
Puisance maximum assignée	240W
Sortie Moteurs (- M2 + / - M1+)	2 sorties pour moteur 12Vdc-Courant maximum de sortie au démarrage pendant 3s = 10A-Courant maximum de sortie après démarrage = 7.3A
Sortie Feu clignotant (- Warn+)	Clignotement géré par la carte électronique.Pour feu clignotant avec ampoule 12V / 10W maximum
Sortie d'alimentation +12Vdc (+12V / GND)	Pour alimenter les photocellules.3.3W maximum
Entrée photocellule (COM / NC)	Entrée pour contact sec normalement fermé
Entrée pour organe de commande (O/C2 / GND)	Entrée pour contact sec normalement ouvert (La fermeture du contact provoque une commande de mise en mouvement ou d'arrêt du portail)
Entrée de commande pour commander le passage piéton (O/C1 / GND)	Entrée pour contact sec normalement ouvert (La fermeture du contact provoque une commande de mise en mouvement ou d'arrêt d'un seulvantail dit "passage piéton")
Entrée d'antenne (ANT / GND)	50ohm pour cable coaxial. Fréquence du récepteur 433.92MHz
Possibilité de télécommander	- Le portail- Le passage piéton
Nombre de boutons de télécommandemémorisables	8 pour la commande du portail et 8 pour la commande du passage piéton
Fusibles de protection	-F2 10A protège l'alimentation de la batterie-F1 10A protège l'alimentation du transformateur
Température de fonctionnement	-20°C / +60°C
Indice de protection	IP44
Télécommande
Type	Modulation AM de type OOK. Codage de type Rolling code à 16 bits (soit 65536 combinaisons possibles)
Fréquence	433.92MHz
Alimentation	12Vdc par pile de type MN27 ou A27
Touches	4 touches. 10 canaux possibles en utilisant 2 touches en même temps
Puisance rayonnée	< 10mW
Autonomie	2 ans à raison de 10 utilisations de 2s par jour.
Température de fonctionnement	-20°C / +60°C
Indice de protection	IP40 (Utilisation uniquement en intérieur : maison, voiture ou lieu abrité)

Feu clignotant
Type	- Lampe 12V / 10W, 1 plot à douille (type B15). Clignotement géré par le boîtier électronique
Température de fonctionnement	-20°C / +60°C
Indice de protection	IP44

1 · Assistance et conseils

Malgré tout le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être des difficultés pour installer votre automatisme ou des questions sans réponses.

Il est fortement conseillé de nous contacter, nos spécialistes sont à votre disposition pour vous conseiller.

2 • Que faire en cas de panne ?

La société AVIDSEN dispose de deux services techniques, Assistance Téléphonique et Service Après Vente, afin d'assurer l'analyse d'une panne et la réparation de l'élément défectueux.

En cas de problème de fonctionnement pendant l'installation ou après plusieurs jours d'utilisation, il est IMPERATIF de contacter notre assistance téléphonique devant votre installation muni de la notice d'installation, afin que l'un de nos techniciens diagnostique l'origine du problème.

Si une panne est détectée, le technicien vous donne un numéro de dossier pour le retour du produit dans notre service après-vente.

Sans ce numéro de dossier, nous serons en droit de refuser le retour de notre produit.

Ne jamais retourner au magasin où vous avez acheté votre produit sans avoir le numéro de dossier donné par l'un de nos techniciens.

3 Modalités de garantie

Le produit est garanti 2 ans pièces et main d'œuvre de réparation.

Les frais de démontage et remontage du produit ne sont pas pris en charge.

4 • Coordonnées de notre assistance téléphonique

Numéro : 0892 701 369 (Audiotel : 0,337 Euros TTC/min)

Du Lundi au vendredi de 9H à 12H et de 14H à 18H

DECLARATION DE CONFORMITE CE (DIRECTIVES CEM 2004/108/CE, BASSE TENSION 2006/95/CE, MACHINE 98/37/CE et R&TTE 1999/5/CE)

SOCIÉTÉ (fabricant, mandataires, ou personne responsable de la mise sur le marché de l'équipment)

Nom: S.A.S AVIDSEN

Adresse: Node Park Touraine

37310 Tauxigny

France

IDENTIFICATION DE L'ÉQUIPEMENT

Marque: ASTRELL

Désignation commerciale: Automatism de portail pour maison individuelle type Astrell 85 solaire

Référence commerciale: 614108

Kit constitué de: 2 Télécommandes 614701 + 1 boîtier de commande SW200D2S + 2 opérateurs à vis sans fin + 1 feu clignotant

Je soussigné, NOM ET QUALITE DU SIGNATAIRE: Alexandre Chaverot, supérieur

Déclare sous mon entière responsabilité que: - Le produit précédement cité est conforme à la directive CEM 2004/108/CE et sa conformité a été évaluée selon les normes appli-cables en vigueur: • EN 61000-6-3:2007 • EN 61000-6-1:2007

- Le produit précédement cité est conforme à la directive Basse Tension 2006/95/CE et sa conformité a été évaluée selon les normes applicables en vigueur: • EN 60335-1:2002 modifiée par la NF EN 12453 (ed. 2001) chapitre 5.2.1

- Le produit précédement cité est conforme à la directive Machine 98/37/CE et sa conformité a été évaluée selon les normes applicables en vigueur: • NF EN 12453:2001 • NF EN 12445:2001

Dans le cadre de la directive machine, la mise ne service de l'équipment précédement cité n'est autorisé tant que la machine dans laquelle il sera incorpore n'a pas été identifiée et déclarée conforme à la directive Machine 98/37/CE. - La télécommande XS 4H incluse dans le produit précédement cité est conforme à la directive R&TTE 99/5/CE et sa conformité a été évaluée selon les normes applicables en vigueur: • EN 60950-1:2006 • EN 300220-2 V2.1.2 • EN 301489-1 V1.8.1 • EN 301489-3 V1.4.1

Date: Janvier 2009 Signature:
