ELPFP14 - Accessoire pour projecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Marque	EPSON
Modèle	ELPFP14
Type de produit	Tube d'extension pour projecteur
Utilisation	Accessoire pour montage au plafond
Hauteur réglable	918 mm à 1168 mm (par paliers de 50 mm)
Compatibilité	Projecteurs EPSON avec étrier de montage (vendu séparément)
Matériau	Métal (acier ou aluminium)
Contenu de l'emballage	Tube A, tube B, vis, écrous, douille ornamentale
Poids supporté	Plusieurs dizaines de kilos (projecteur inclus)
Installation	Réservée à un spécialiste qualifié
Consignes de sécurité	Utiliser les vis fournies, ne pas desserrer après montage, ne pas se balancer
Entretien	Nettoyer avec un chiffon doux sec
Référence	ELPFP14
Notice incluse	Oui (2 pages, français)

FOIRE AUX QUESTIONS - ELPFP14 EPSON

Quelle est la hauteur réglable du tube d'extension ELPFP14 ?

La hauteur réglable est de 918 mm à 1168 mm, avec un pas de réglage de 50 mm.

Le tube d'extension est-il compatible avec tous les projecteurs EPSON ?

Non, il est compatible uniquement avec les projecteurs EPSON utilisant un étrier de montage spécifique (vendu séparément).

Dois-je faire appel à un professionnel pour l'installation ?

Oui, l'installation doit être effectuée par un spécialiste disposant des compétences techniques nécessaires pour garantir la sécurité.

Quels accessoires sont fournis avec le tube d'extension ?

L'emballage contient le tube A, le tube B, les vis, les écrous pénétrants et une douille ornamentale.

Puis-je utiliser le tube d'extension seul sans étrier ?

Non, il est impossible de monter les projecteurs seuls avec ces tubes d'extension. L'étrier de montage pour projecteur est nécessaire.

Comment nettoyer et entretenir le tube d'extension ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les produits chimiques agressifs.

Quel est le poids maximal supporté ?

Le poids total supporté, projecteur inclus, est de plusieurs dizaines de kilos. Calculez la tolérance de charge admissible des boulons d'ancrage.

Que faire si je perds des vis de montage ?

Utilisez uniquement les vis fournies. Si perdues, contactez le service client EPSON pour obtenir des pièces de rechange adaptées.

Puis-je ajuster la hauteur après installation ?

Oui, le tube d'extension permet un réglage de hauteur par paliers de 50 mm. Cependant, tout changement doit être effectué par un spécialiste.

Une douille ornamentale est-elle incluse ?

Oui, une douille ornamentale est fournie pour masquer le trou dans le plafond après installation.

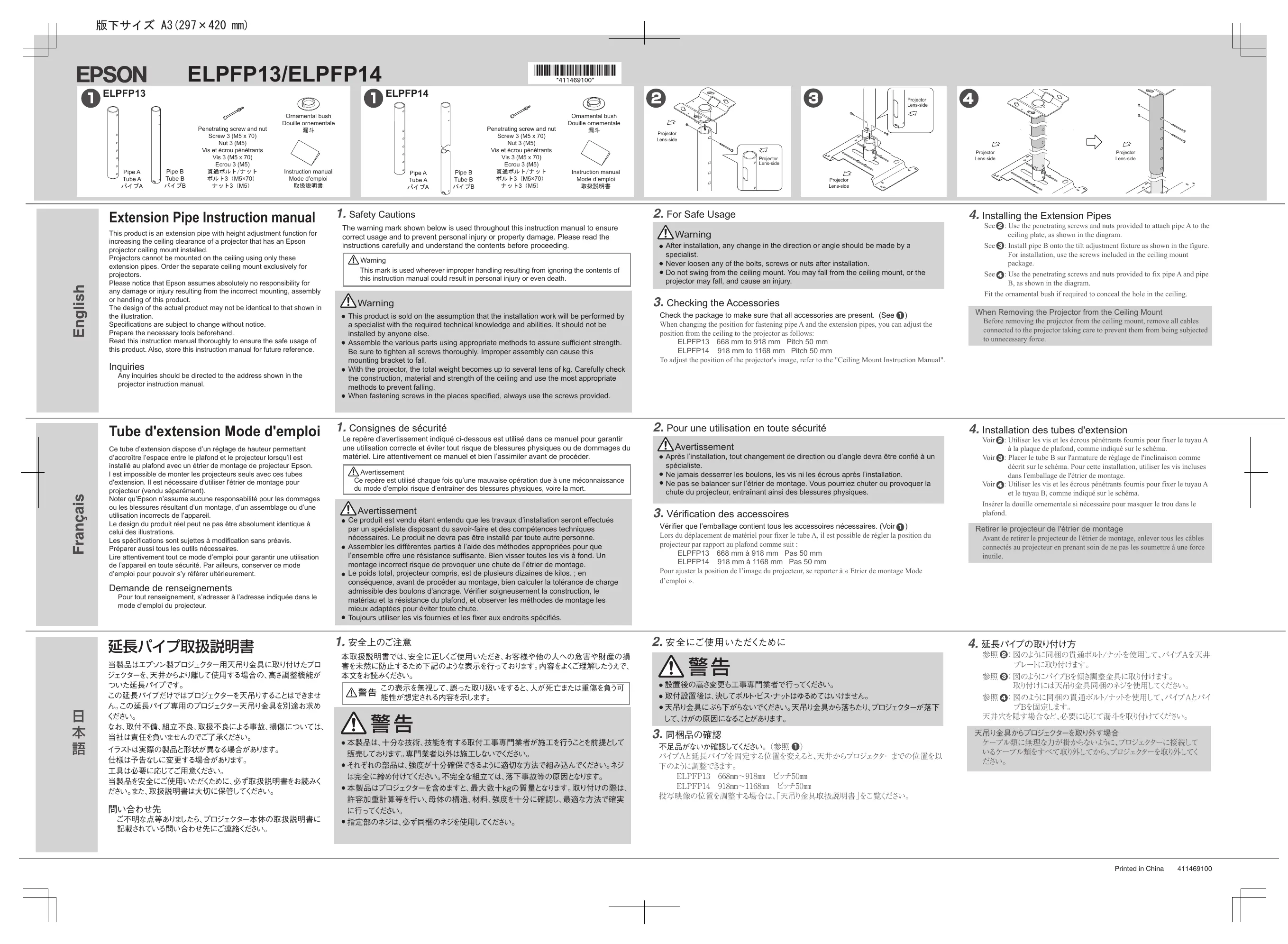

MODE D'EMPLOI ELPFP14 EPSON

Mode d'emploi

ELPFP14

Douille ornamentale

Mode d'emploi

Tube d'extension mode d'emploi

Ce tube d'extension dispose d'un réglage de hauteur permettant d'accroître l'espace entre le plafond et le projecteur lorsqu'il est installé au plafond avec un étrier de montage de projecteur Epson. Il est impossible de monter les projecteurs seuls avec ces tubes d'extension. Il est nécessaire d'utiliser l'étrier de montage pour projecteur (vendu séparation).

Noter qu'Epson n'assume aucune responsabilité pour les dommages ou les blessures résultant d'un montage, d'un assemblage ou d'une utilisation incorrectes de l'appareil.

Le design du produit réel peut ne pas être absolument identique à celui des illustrations.

Les spécifications sont sujettes à modification sans préavis. Préparer aussi tous les outils nécessaires.

Lire attentivement tout ce mode d'emploi pour garantir une utilisation de l'appareil en toute sécurité. Par ailleurs, conserver ce mode d'emploi pour pouvoir s'y référer ultérieurement.

Demande de renseignements

Pour tout renseignement, s'adresser à l'adresse indiquée dans le mode d'emploi du projecteur.

1. Consignes de sécurité

Le repère d'advertissement indiqué ci-dessous est utilisé dans ce manuel pour garantir une utilisation correcte et éviter tout risque de blessures physiques ou de dommages du matériel. Lire attentivement ce manuel et bien l'assimilier avant de procéder.

Avertissement

Ce repère est utilisé chaque fois qu'une mauvaise opération due à une méconnaissance du mode d'emploi risque d'entraîner des blessures physiques, voir la mort.

Avertissement

• Ce produit est vendu étant entendu que les travaux d'installation seront effectués par un spécialiste disposant du savoir-faire et des compétences techniques nécessaires. Le produit ne devra pas être installé par toute autre personne.
• Assembler les différentes parties à l'aide des méthodes appropriées pour que l'ensemble offre une résistance suffisante. Bien visser toutes les vis à fond. Un montage incorrect risque de provoquer une chute de l'étrier de montage.
• Le poids total, projecteur compris, est de plusieurs dizaines de kilos.; en conséquence, avant de procéder au montage, bien calculer la tolérance de charge admissible des boulons d'ancrage. Vérifier soigneusement la construction, le matériel et la résistance du plafond, et observer les méthodes de montage les dernières adaptations pour éviter toute chute.
• Toujours utiliser les vis fournies et les fixer aux endroits spécifiés.

Avertissement

• À l'installation, tout changement de direction ou d'angle devra être confié à un spécialiste.
• Ne jamais desserrer les boulons, les vis ni les écrous après l'installation.
• Ne pas se balancer sur l'étrier de montage. Vous pourriez chuter ou provoquer la chute du projecteur, entraînant ainsi des blessures physiques.

3. Vérification des accessoires

Vérifier que l'emballage contient tous les accessoires nécessaires. (Voir 1)

Lors du déplacement de matériel pour fixer le tube A, il est possible de régler la position du projecteur par rapport au plafond comme suit :

ELPFP13 668 mm à 918 mm Pas 50 mm

ELPFP14 918 mm à 1168 mm Pas 50 mm

Pour ajuster la position de l'image du projecteur, se reporter à « Etrier de montage Mode d'emploi »

4. Installation des tubes d'extension

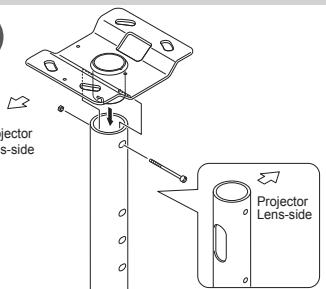

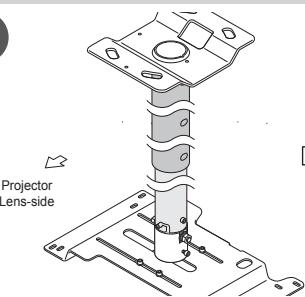

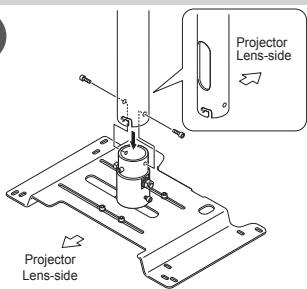

Voir ②: Utiliser les vis et les écrous pénétrants fournis pour fixer le tuyau A à la plaque de plafond, comme indiqué sur le schéma. Voir ③: Placer le tube B sur l'armature de réglage de l'inclinaison comme décrit sur le schéma. Pour cette installation, utiliser les vis inclues dans l'emballage de l'étrier de montage. Voir 4: Utiliser les vis et les écrous pénétrants fournis pour fixer le tuyau A et le tuyau B, comme indiqué sur le schéma.

Insérer la douille ornamentale si nécessaire pour masquer le trou dans le plafond.

Retirer le projecteur de l'étrier de montage

Avant de retirer le projecteur de l'étier de montage, enlever tous les câbles connectés au projecteur en préalable soin de ne pas les soumettre à une force inutile.
