MODE D'EMPLOI P-2000 EPSON

Seiko Epson Corporation ne pourra être tenue responsable des dommages ou problèmes survenus par suite de l’utilisation de produits optionnels ou consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d’origine Epson ou des Produits approuvés par Epson. Seiko Epson Corporation ne pourra être tenue responsable des dommages résultant des interférences électromagnétiques survenant en raison de l’utilisation de câbles d’interface différents de ceux désignés par Seiko Epson Corporation comme étant des Produits approuvés par Epson. EPSON® est une marque déposée et EPSON Stylus™ est un nom de marque de Seiko Epson Corporation. Copyright 2002 Seiko Epson Corporation. Tous droits réservés. USB DIRECT-PRINT™ est un nom de marque de Seiko Epson Corporation. Le logo USB DIRECT-PRINT est un nom de marque de Seiko Epson Corporation. Microsoft® et Windows® sont des marques déposées de Microsoft Corporation. Apple® et Macintosh® sont des marques déposées de Apple Computer, Inc. SD™ est un nom de marque. QuickTime et le logo QuickTime sont des noms de marque utilisés sous licence. Le logo QuickTime est une marque déposée aux États-Unis et dans d’autres pays. Avis général : les autres noms de produit utilisés dans cette notice sont donnés uniquement à titre d’identification et peuvent être des noms de marque de leur détenteur respectif. Epson dénie toute responsabilité vis-à-vis de ces marques. Copyright © 2004 Seiko Epson Corporation, Nagano, Japon

Pour les utilisateurs au Royaume-Uni, à Hong Kong et à Singapour . . . . . . . . . . . . . . . . .14 Chapitre 2 Pour commencer Déballage de votre P-2000. . . . . . . . . . . . . . . . . . . . . . . . . .15 Composants. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Pour éviter tout risque d’incendie ou d’électrocution, n’utilisez pas ce produit dans un endroit où sont stockés des gaz inflammables ou volatils.

Utilisez uniquement une batterie lithium-ion

Epson adaptée au P-2000, conformément aux directives du guide d’utilisation.

Utilisez uniquement un adaptateur secteur de modèle A351H en association avec le P-2000

(modèle G941) pour charger les batteries.

N’utilisez pas la batterie livrée avec ce produit sur d’autres appareils.

Lors de l’utilisation de la batterie ❏

Ne touchez pas aux bornes de la batterie.

Maintenir à l’écart des flammes nues toute batterie qui fuit ou qui dégage une odeur suspecte.

Pour les utilisateurs européens : Ne jetez pas les batteries avec les déchets domestiques. Mettez-les au rebut dans un conteneur de recyclage conformément à la réglementation locale.

Pour les utilisateurs en Amérique du Nord et au

Canada : Ce symbole indique que la batterie sera recyclée par la RBRC. Lors de la mise au rebut de la batterie, contactez la RBRC.

Si vous utilisez un prolongateur électrique avec ce produit, veillez à ce que l’ampérage total des périphériques reliés au prolongateur ne dépasse pas celui correspondant au calibre du cordon. Ne tentez jamais de démonter, modifier ou réparer l’adaptateur secteur par vous-même sauf si cela est explicitement mentionné dans ce guide.

Positionnez le cordon d’alimentation de ce produit de façon que l’on ne puisse pas marcher ou rouler dessus.

Lors de l’utilisation de l’écran LCD ❏

Il est possible que l’écran LCD de ce produit contienne quelques points clairs ou sombres. Ceci est normal et n’est en aucun cas le signe d’une détérioration de l’écran.

Pour les utilisateurs aux États-Unis et au Canada :

Utilisez le cordon d’alimentation fourni ou un cordon 2 × 18 AWG homologué UL de 1,80 m à 3 m de longueur, de calibre égal ou supérieur à SPT-2, muni d’une fiche de 125 V, 10 A et d’une prise de 125 V, 7 A.

Lors de l’utilisation d’une carte mémoire

Informations de sécurité pour les utilisateurs au Royaume-Uni

Les informations de sécurité suivantes s’appliquent à l’adaptateur secteur.

Le fil brun doit être relié à la borne de la fiche repérée par la lettre L.

Si la fiche est endommagée, remplacez l’intégralité du cordon d’alimentation ou consultez un électricien qualifié.

Pour les utilisateurs au Royaume-Uni, à

Hong Kong et à Singapour Remplacez les fusibles uniquement par des fusibles de même taille et de même calibre.

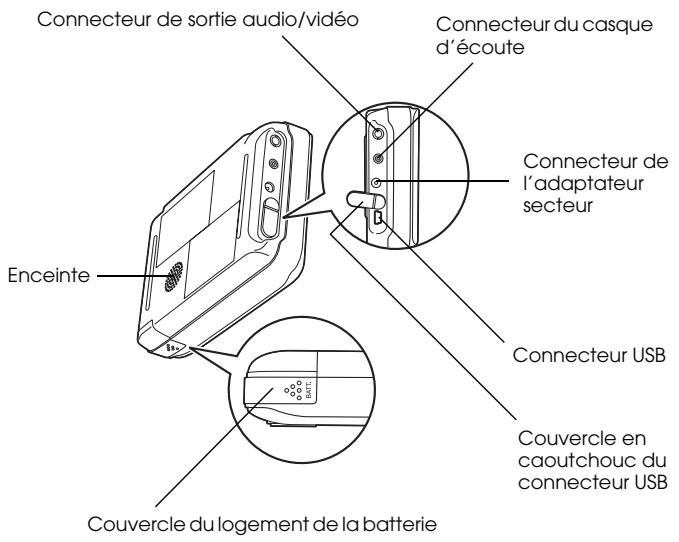

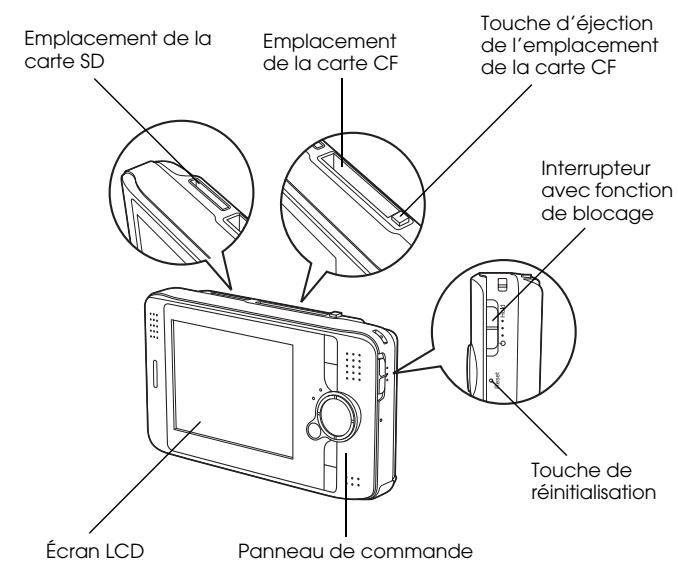

de la carte CF Connecteur du casque d’écoute de la carte CF Interrupteur avec fonction de blocage

Connecteur de l’adaptateur secteur

Une fois votre P-2000 déballé, vous devez le configurer afin qu’il soit prêt à l’emploi. Cette section décrit comment charger la batterie et mettre le périphérique sous tension et hors tension.

Mise en charge de la batterie

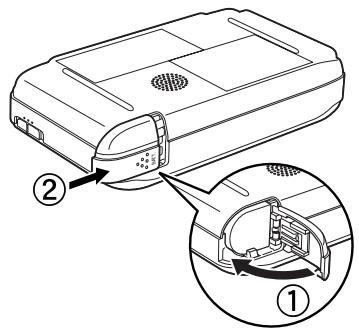

Fermez le couvercle du logement de la batterie et faites-le glisser vers la droite jusqu’à ce qu’un déclic confirme sa mise en place.

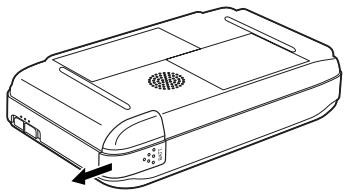

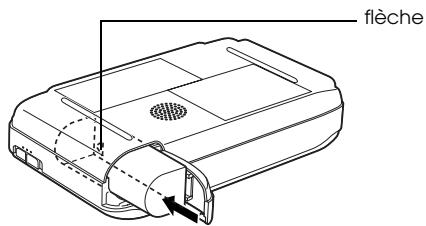

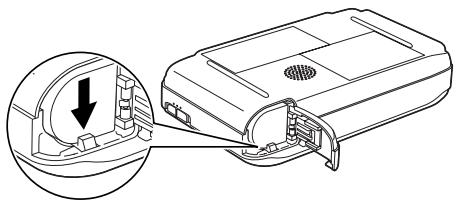

Faites glisser le couvercle du logement de la batterie vers la gauche. BATT.

Une fois la batterie mise en place, il faut la charger à l’aide de l’adaptateur secteur.

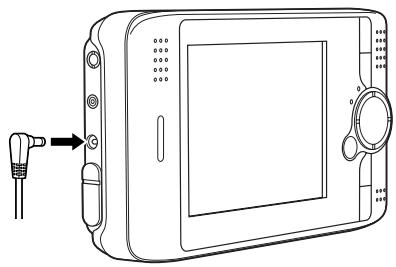

Reliez l’adaptateur secteur au P-2000 comme indiqué ci-dessous et branchez l’autre extrémité dans une prise secteur.

: Indique que l’adaptateur secteur est connecté au P-2000.

Assurez-vous que la batterie est installée.

Charge s’éteint. Lorsque le P-2000 est éteint, le chargement complet de la batterie nécessite environ trois heures. Si le périphérique est en fonctionnement, le chargement prend plus de temps. Remarque : Si la batterie chauffe lors du chargement, le P-2000 interrompt l’opération. Il reprend le chargement une fois la batterie refroidie.

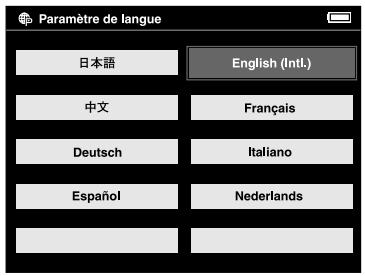

Suivez les instructions ci-dessous.

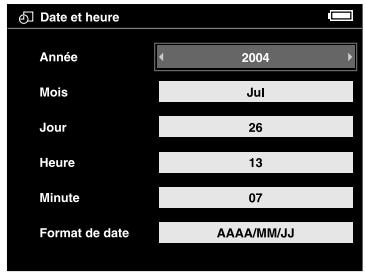

L’écran de réglage de la date et de l’heure s’affiche. Appuyez sur la touche Droite ou

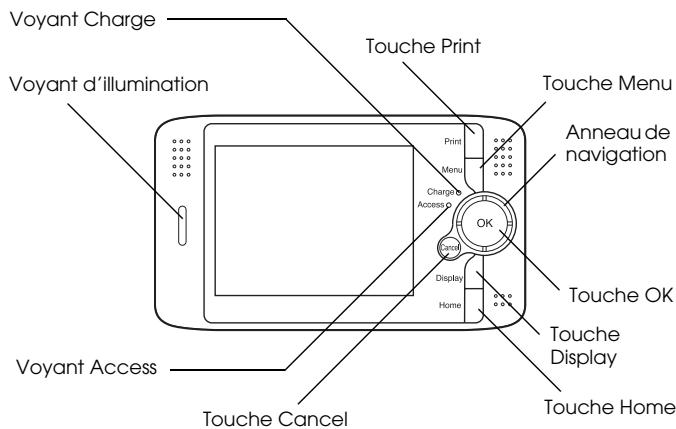

Gauche du panneau de commande pour modifier la valeur de l’élément sélectionné.

2 à l’aide de l’anneau de navigation et appuyez sur la touche OK.

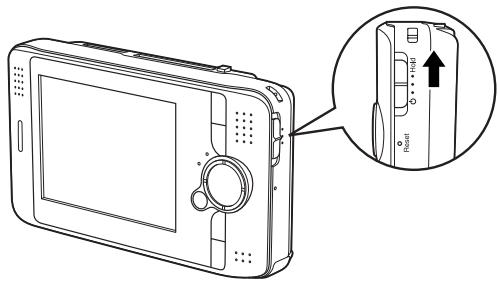

Vous pouvez désactiver temporairement les touches du P-2000 en faisant glisser l’interrupteur sur Hold comme indiqué ci-dessous.

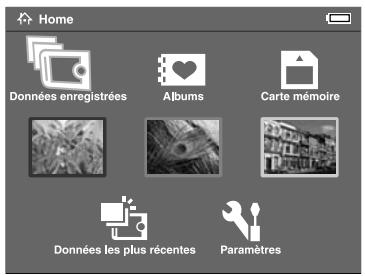

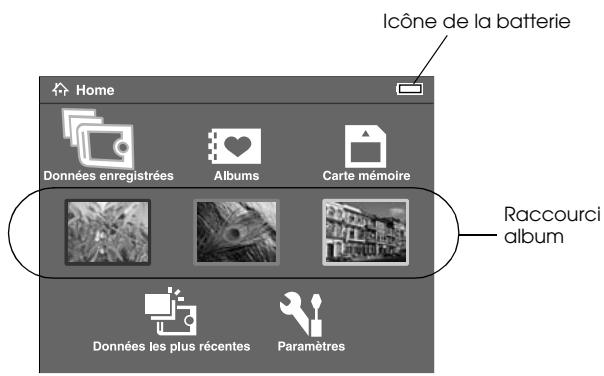

Utilisation de l’écran d’accueil

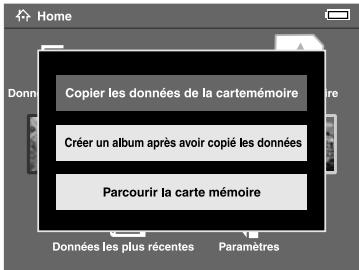

Lors de la mise sous tension du P-2000, l’écran d’accueil s’affiche en premier. Toutes les opérations peuvent être lancées à partir de cet écran. Vous pouvez retourner à l’écran d’accueil en appuyant sur la touche Home.

Sélectionnez cette option pour afficher les dernières données enregistrées dans le P-2000 à partir d’une carte mémoire.

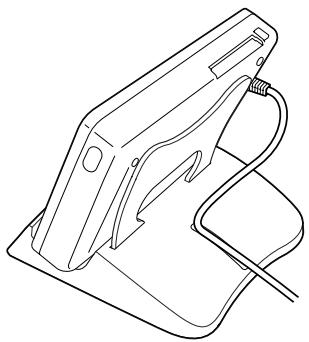

À propos du support Vous pouvez utiliser le support lorsque vous affichez des images ou visualisez des films. Placez le P-2000 sur le support comme indiqué ci-dessous.

Cette section détaille les procédures de mise en place des cartes mémoire et de copie des données présentes sur les cartes mémoire.

Évitez d’utiliser ou de stocker la carte dans des endroits soumis au rayonnement solaire direct, extrêmement chauds, humides ou poussiéreux.

Ne retirez jamais la carte mémoire lorsque le voyant Access clignote, faute de quoi des données de la carte pourraient être perdues ou endommagées.

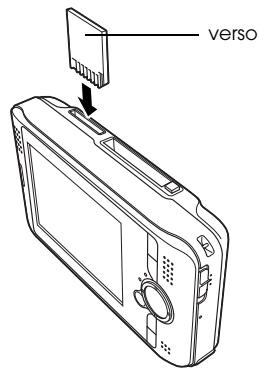

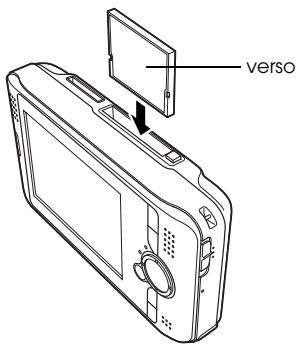

Insérez la carte mémoire dans l’emplacement pour carte mémoire en orientant le verso du côté de l’écran

LCD. Poussez ensuite l’intégralité de la carte mémoire dans l’emplacement.

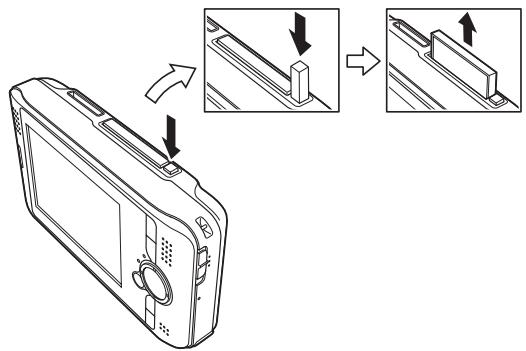

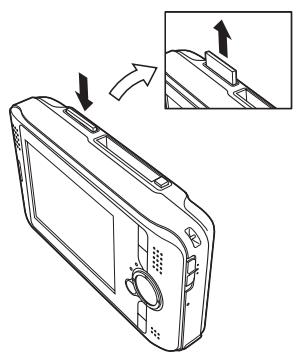

Retrait d’une carte mémoire de l’emplacement pour carte SD

Appuyez sur la partie supérieure de la carte mémoire.

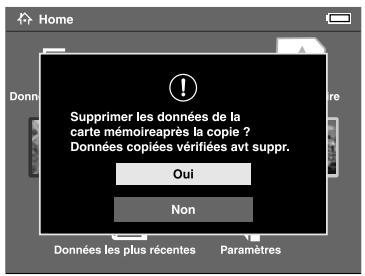

Lorsque la batterie est presque déchargée, il est possible que la copie ne fonctionne pas. Utilisez alors l’adaptateur secteur.

Confirmer. Pour plus de détails, reportez-vous à la section « Modification des paramètres du P-2000 » à la page 63.

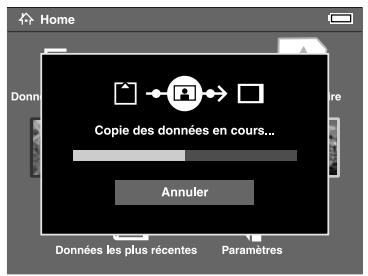

La copie commence et la boîte de dialogue suivante s’affiche.

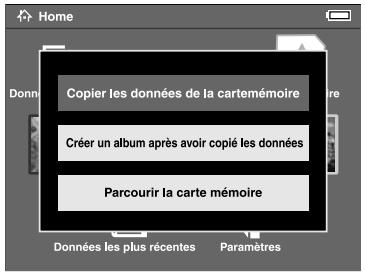

Vous pouvez également copier les données du P-2000 vers une carte mémoire à l’aide du menu contextuel. Pour plus de détails, reportez-vous à la section « Utilisation du menu contextuel » à la page 51.

Cette section détaille la procédure d’affichage des images présentes sur le disque dur du P-2000 ou sur les cartes mémoire. Si vous souhaitez gérer les données lorsque vous êtes connecté à un ordinateur, reportez-vous à la section « Utilisation du P-2000 avec un ordinateur » à la page 59.

Types de données image disponibles

Le P-2000 prend en charge les images aux formats suivants.

Fichiers pris en charge

être ou non affichés. Par défaut, ils sont masqués. Pour plus de détails, reportez-vous à la section « Modification des paramètres du P-2000 » à la page 63.

❏ Les fichiers dont le nom contient des caractères autres que des caractères alphanumériques ne sont pas affichés.

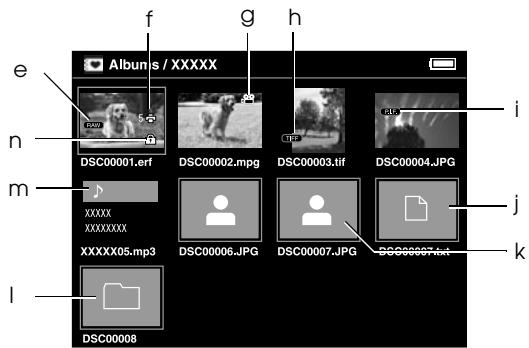

Affichage des images

Vous pouvez afficher l’ensemble des images présentes sous l’option Données enregistrées, sous l’option Albums ou sur les cartes mémoire sous forme de miniatures. Vous pouvez également afficher une image en plein écran en la sélectionnant parmi les images de la liste. 1.

Si vous souhaitez afficher les images présentes sur une carte mémoire, assurez-vous que la carte mémoire est insérée dans l’emplacement correspondant.

Pour les images du P-2000, sélectionnez l’option

Données enregistrées ou Albums dans l’écran d’accueil, appuyez sur la touche OK et passez à l’étape 5. Pour les images de la carte mémoire, sélectionnez l’option Carte mémoire dans l’écran d’accueil, appuyez sur la touche OK et passez à l’étape suivante.

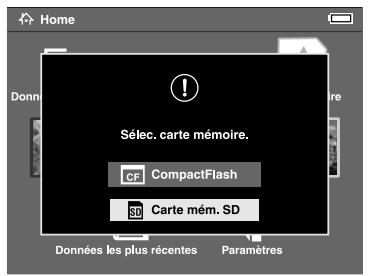

Sélectionnez la carte mémoire contenant les images que vous souhaitez afficher.

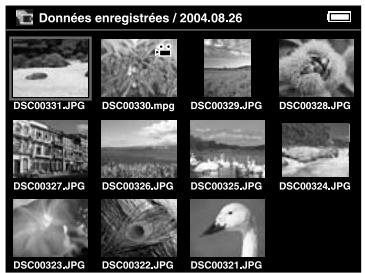

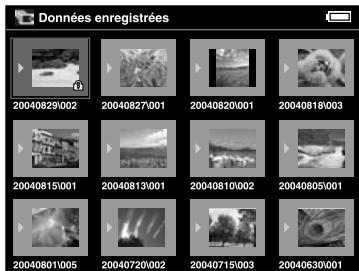

❏ Dans l’écran Données enregistrées, l’affichage des dossiers s’effectue conformément au contenu des différentes cartes mémoire. Vous pouvez modifier le paramètre d’affichage des dossiers de manière à ce que les dossiers soient regroupés en fonction de la date d’enregistrement. Pour plus de détails, reportez-vous à la section « Utilisation du menu contextuel » à la page 51 ou « Modification des paramètres du P-2000 » à la page 63.

Le fait d’appuyer sur la touche Droite permet d’afficher l’image suivante tandis que le fait d’appuyer sur la touche Gauche permet d’afficher l’image précédente. Les données vidéo, audio et non prises en charge ne sont pas prises en compte.

Appuyez sur la touche OK. Un zoom avant est effectué sur l’image.

Vous pouvez faire pivoter d’autres images du dossier à l’aide de l’option Sélec droite ou Sélec gche du sous-menu.

Appuyez sur la touche Display. Des informations relatives à l’image, telles que des informations Exif, sont affichées.

Vous pouvez afficher les images d’un dossier ou d’une carte mémoire sous forme d’animation.

Remarque : ❏ Seules les images au format JPEG peuvent être affichées sous forme d’animation. ❏ Il est possible de sélectionner les effets, la durée et la musique de fond de l’animation. Pour plus de détails, reportez-vous à la section « Utilisation du menu contextuel » à la page 51 ou « Modification des paramètres du P-2000 » à la page 63. ❏ P-2000 ou sur les cartes mémoire.

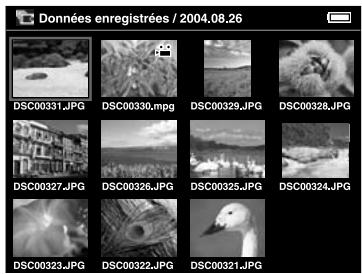

Types de données vidéo/audio disponibles

Le P-2000 prend en charge les données vidéo/audio aux formats suivants.

4 ** Le fait d’appuyer sur la touche Gauche/Droite pendant quelques secondes permet de rembobiner/d’avancer le fichier audio en continu.

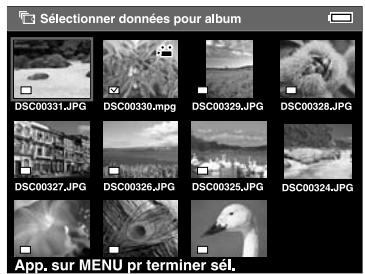

Sélectionnez les données que vous souhaitez copier et appuyez sur la touche OK. Les données sélectionnées sont vérifiées. Une fois l’ensemble des données que vous souhaitez copier vers un album sélectionné, appuyez sur la touche Menu.

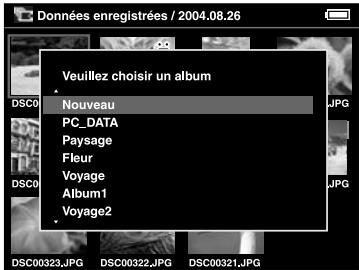

5 Vous pouvez créer un album à l’aide de l’option Nouveau. Pour plus de détails, reportez-vous à la section Création d’un album.

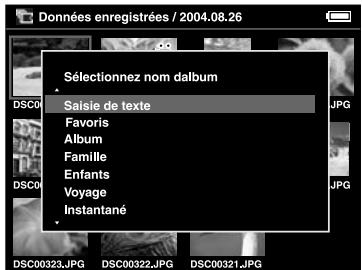

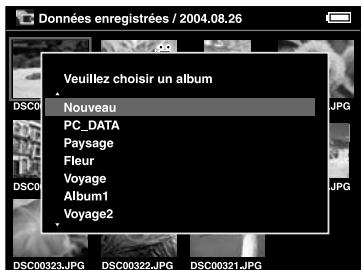

Création d’un album

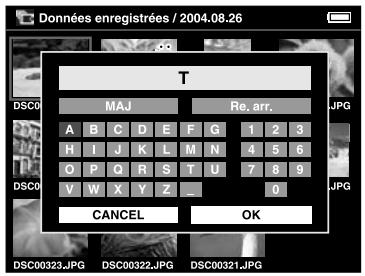

1. Une fois le nom saisi, sélectionnez l’option OK à l’écran à l’aide de l’anneau de navigation et appuyez sur la touche OK pour utiliser le nom saisi.

Bas. Appuyez ensuite sur la touche OK.

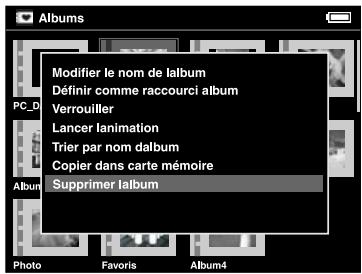

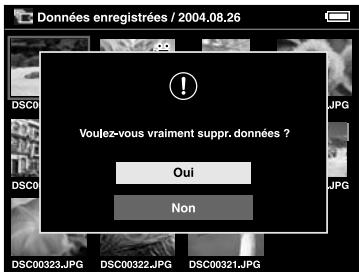

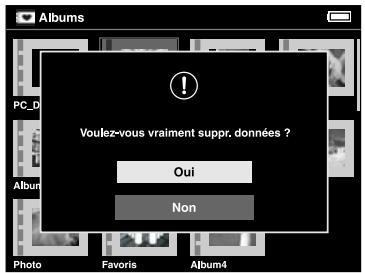

La boîte de dialogue de confirmation s’affiche.

Sélectionnez l’option Oui et appuyez sur la touche OK.

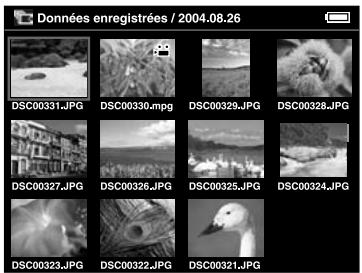

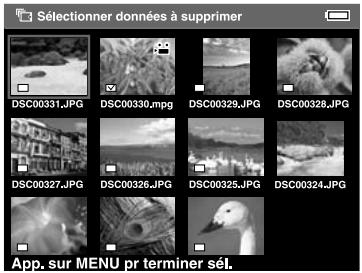

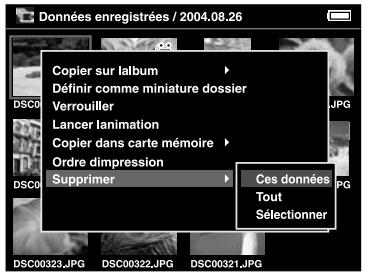

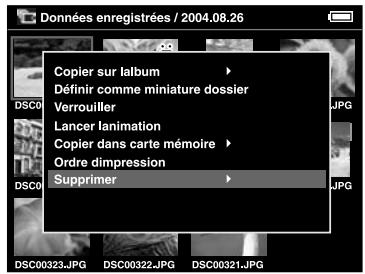

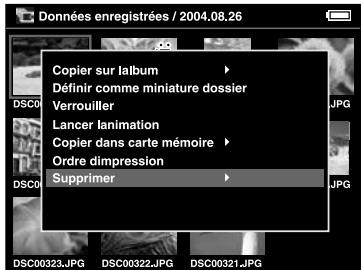

Sélectionnez les données que vous souhaitez supprimer et appuyez sur la touche OK. Les données sélectionnées sont vérifiées. Une fois l’ensemble des données à supprimer sélectionné, appuyez sur la touche Menu pour supprimer les données sélectionnées.

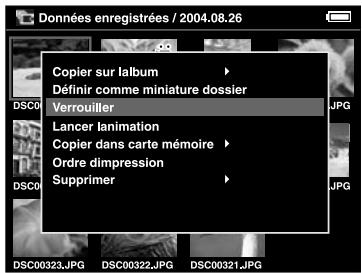

5 Protection des données Vous pouvez verrouiller les données ou le dossier que vous avez sélectionné(es). Lorsque l’élément est verrouillé, l’icône s’affiche et ne peut être supprimée ou pivotée. 1.

Appuyez ensuite sur la touche OK.

Les données restent verrouillées jusqu’à ce que vous les déverrouilliez, et ce, même si vous mettez le P-2000 hors tension.

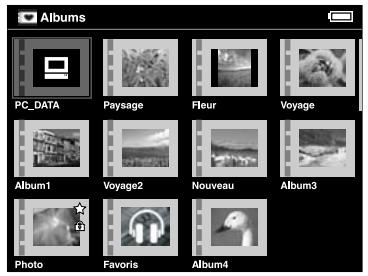

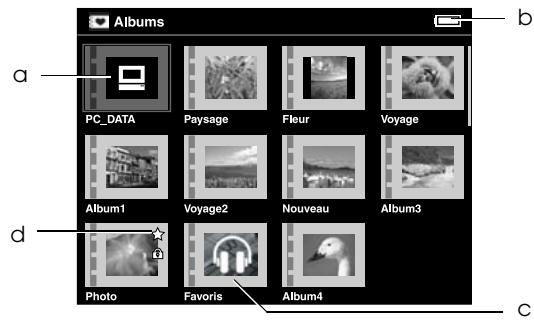

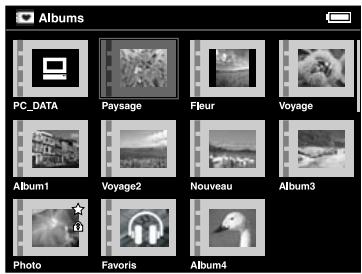

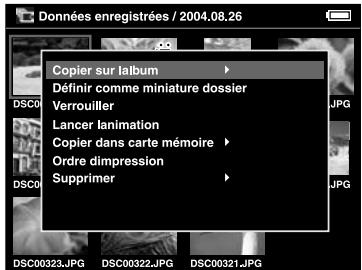

Vous pouvez afficher les données de l’album ou du dossier présent sous l’option Données enregistrées sous forme de miniatures.

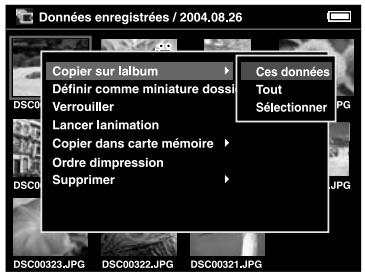

Permet de copier les données ou le dossier sélectionné(es) vers un album. Pour plus de détails, reportez-vous à la section « Copie des données préférées vers un album » à la page 42.

Copier dans carte mémoire

Permet de copier les données ou le dossier sélectionné(es) vers une carte mémoire.

Afficher les cadres P.I.F.*

Permet d’afficher le cadre P.I.F. de l’image sélectionnée (si cette dernière dispose de données P.I.F.). Vous pouvez désactiver le mode

P.I.F. en appuyant sur la touche Cancel.

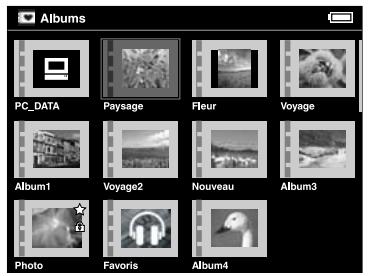

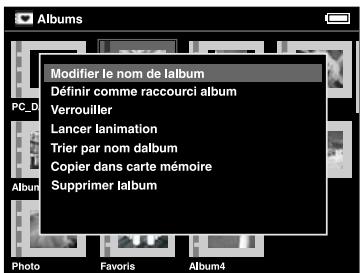

Modifier le nom de l’album

Permet de modifier le nom de l’album sélectionné. Vous pouvez modifier le nom à votre guise à l’aide du clavier à l’écran. Pour plus de détails, reportez-vous à la section

« Modification du nom d’un album » à la page 45.

Afficher par carte mémoire/Afficher par date

Permet de définir l’affichage des dossiers sous l’option Données enregistrées. L’affichage des dossiers peut s’effectuer en fonction de la carte mémoire ou de la date d’enregistrement.

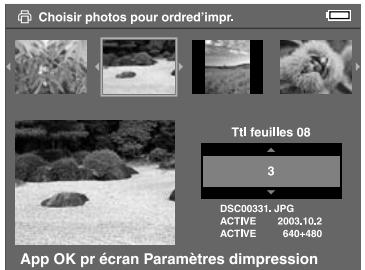

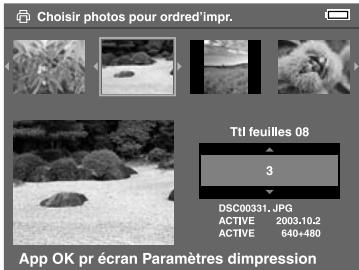

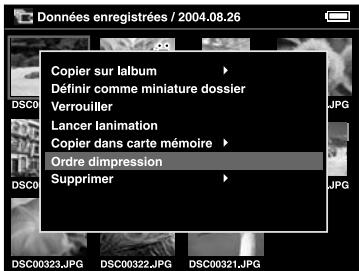

Ordre d’impression

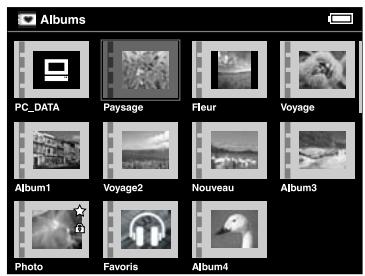

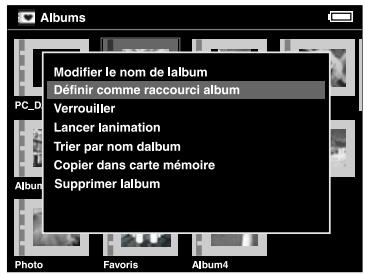

à la section « Création d’un raccourci vers les albums » à la page 47.

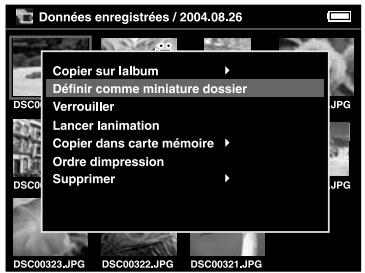

Définir comme miniature album/

Définir comme miniature dossier Durée de l’animation**

Permet de définir la durée d’affichage des images lors de la lecture de l’animation.

Effet d’animation**

Permet de trier les albums en fonction de leur nom.

Permet de trier les albums en fonction de leur date de création.

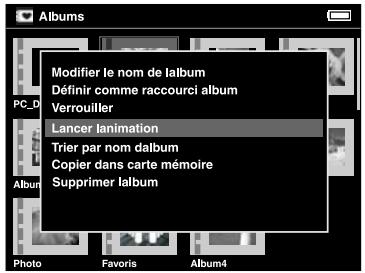

Lancer l’animation

Les images de l’album ou du dossier sélectionné sous l’option Données enregistrées s’affichent sous forme d’animation. Pour plus de détails, reportez-vous à la section « Affichage des images sous forme d’animation » à la page 37.

Imprimantes prises en charge Le P-2000 prend en charge les imprimantes compatibles avec la fonction USB DIRECT-PRINT.

Types de papier disponibles

Le P-2000 prend en charge les formats et types de papier suivants. Papier

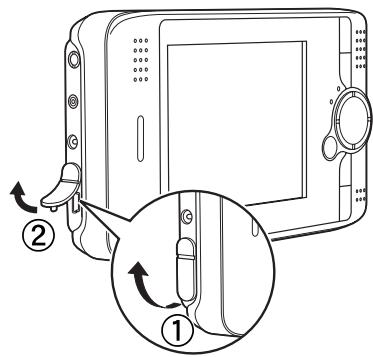

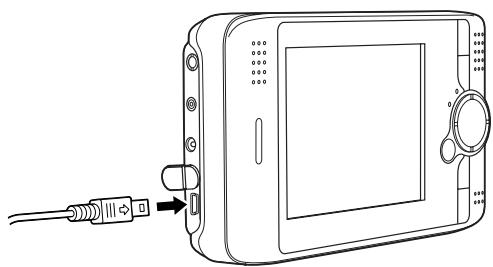

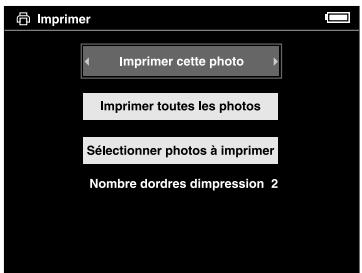

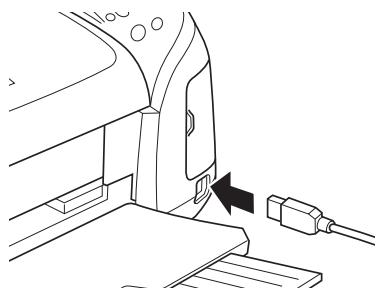

Connexion du P-2000 à une imprimante La procédure suivante montre comment connecter le P-2000 à l’imprimante Stylus Photo 310. Pour les autres modèles, reportez-vous au manuel de l’imprimante.

également si vous appuyez sur une touche au cours de l’impression.

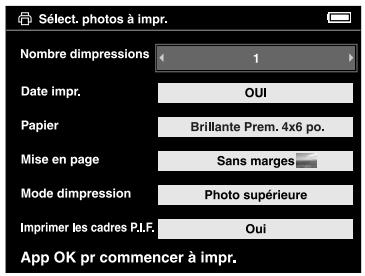

Paramètres de l’imprimante

Permet de définir la mise en page des images imprimées.

Mode d’impression**

(Albums), du dossier des cartes (Cartes) et de leurs sous-dossiers.

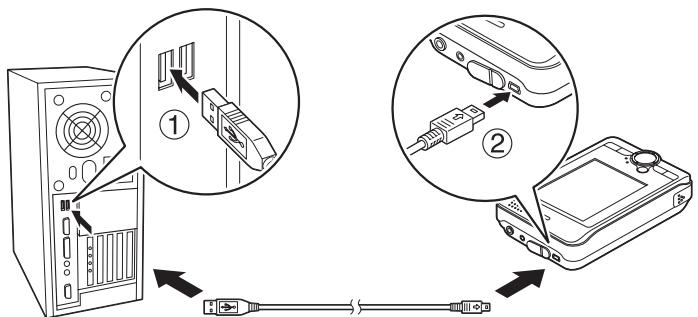

Lors de la copie de données de votre ordinateur vers le P-2000 à l’aide de l’explorateur ou du

Finder, les données doivent être copiées vers le dossier \Albums\PC_DATA. Ce dossier est créé par défaut.

Retirez le câble USB lorsque le P-2000 fonctionne sans être connecté à un ordinateur ou une imprimante.

Retirez le câble USB du P-2000.

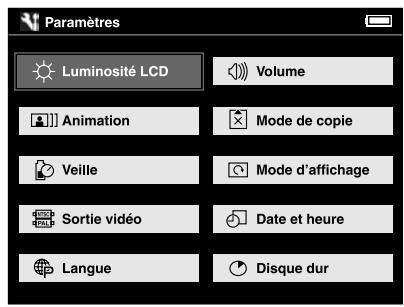

Les paramètres décrits dans les sections suivantes peuvent être modifiés à partir du menu Paramètres. Pour afficher le menu Paramètres, sélectionnez Paramètres dans l’écran d’accueil et appuyez sur la touche OK.

Le tableau suivant regroupe les détails relatifs aux différents paramètres.

luminosité LCD Paramètres du volume

Lorsque cette option est réglée sur OUI, un signal sonore est émis lorsque vous effectuez certaines opérations.

Vous pouvez définir le volume appliqué lors de la lecture de fichiers audio et vidéo.

Permet de définir si les formats de fichiers non pris en charge doivent être ou non affichés sous forme de miniatures.

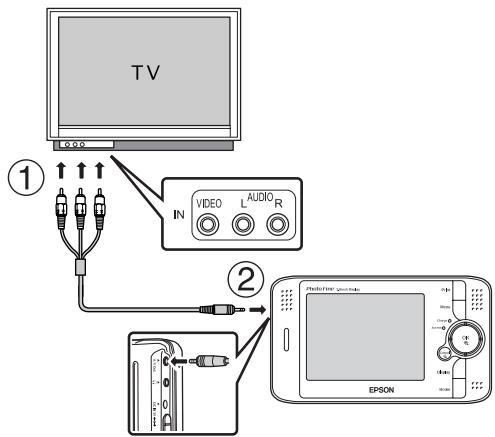

Paramètre de sortie vidéo

Permet de définir la date et l’heure.

Paramètres d’affichage

P-2000 avec un ordinateur est détaillée dans le tableau suivant.

Mac OS® 9.1 ou une version plus récente

Les fonctions CameraStarter et AutoDownloader, qui font partie de l’application EPSON Photo!4, ne peuvent pas être utilisées avec le P-2000. Ces fonctions sont uniquement disponibles avec les appareils photo numériques EPSON.

Installation des logiciels

Insérez le CD-ROM des logiciels dans le lecteur de CD-ROM ou de DVD et lancez le programme d’installation conformément aux instructions suivantes.

Le programme d’installation démarre automatiquement. Si ce n’est pas le cas, lancez le programme d’installation en double-cliquant sur l’icône du CD-ROM EPSON.

Double-cliquez sur l’icône du CD-ROM EPSON située sur votre bureau. Double-cliquez sur l’icône Mac OS 9 dans le dossier EPSON.

Si un message vous invitant à désactiver le logiciel antivirus s’affiche, cliquez sur Continuer.

Si la fenêtre d’authentification s’affiche, cliquez sur l’icône de la clé, saisissez le nom et le mot de passe de l’administrateur et cliquez sur OK.

Utilisation des logiciels

Cette section détaille la procédure de lancement des logiciels.

Logiciel Exécutez le programme de désinstallation de chaque application. Pour plus de détails, reportez-vous à l’aide en ligne de chaque application.

Pour en savoir plus sur les logiciels fournis sur le

CD-ROM, consultez le guide d’utilisation en ligne de l’application EPSON Photo!4 ou EPSON PhotoQuicker. Lancez le logiciel, accédez au guide d’utilisation en ligne et suivez les étapes ci-dessous.

9 EPSON Photo!4 ou EPSON PhotoQuicker en utilisant le menu Démarrer (Windows) ou en double-cliquant sur le dossier MANUAL, dans les dossiers de programme des différents logiciels, puis sur INDEX.HTM (Macintosh).

9 Pour maintenir votre P-2000 dans un état de fonctionnement optimal, il est conseillé de le nettoyer soigneusement plusieurs fois par an. Avant d’effectuer une opération d’entretien sur le P-2000, veuillez lire les « Consignes de sécurité importantes » à la page 7. Suivez ensuite les conseils suivants. ❏

N’éjectez pas la carte mémoire lorsqu’un accès est en cours.

Attendez que le voyant Access s’éteigne pour réinsérer la carte mémoire et essayez de nouveau.

Les fichiers n’ont pas été supprimés.

La suppression de certains fichiers a échoué. Vérifiez les données.

Certains fichiers n’ont pas été pris en compte, il est possible que la carte mémoire soit protégée en écriture. Vérifiez la carte mémoire et essayez de nouveau.

Entretien et dépannage

écriture. Vérifiez la carte mémoire et essayez de nouveau.

L’imprimante ne répond pas.

Vérifiez que l’impr. est sous tension.

Appuyez sur la touche de réinitialisation. Pour connaître la procédure d’utilisation de la touche de réinitialisation, reportez-vous à la section « Réinitialisation du P-2000 » à la page 75.

Assurez-vous que l’imprimante est sous tension et que le câble USB est correctement connecté.

Vérifiez votre imprimante et reportez-vous à son manuel.

Vous devez définir date et heure pr fonctionnement correct.

Messages d’erreur/icônes

P-2000 » à la page 63 et définissez la date et l’heure.

10 Attendez que le P-2000 refroidisse.

Déterminez le type de problème survenu et reportez-vous à la section appropriée ci-dessous :

Chargez la batterie. Pour plus de détails, reportez-vous à la section « Mise en charge de la batterie » à la page 18.

« Problèmes d’affichage et de lecture » à la page 72

Les données ne s’affichent pas.

Le format de l’image n’est pas pris en charge.

Reportez-vous à la section

« Types de données image disponibles » à la page 30 et assurez-vous que le format de l’image est pris en charge.

Assurez-vous que la batterie est correctement installée.

Reportez-vous à la section « Mise en place de la batterie » à la page 18.

La batterie n’est pas mise en place correctement.

Les données vidéo ou Reportez-vous à la section audio sélectionnées ne sont « Types de données pas prises en charge. vidéo/audio disponibles » à la page 37 et assurez-vous que les données sont prises en charge. Les données sont endommagées.

Entretien et dépannage

Aucun son n’est émis lors de la lecture d’un fichier vidéo. Cause

Pour plus de détails, reportez-vous à la section

« Types de données vidéo/audio disponibles » à la page 37.

Français à la page 51 et déverrouillez les données pour les supprimer.

Impression impossible

à la page 54 et assurez-vous que l’imprimante prend en charge l’impression directe à l’aide du

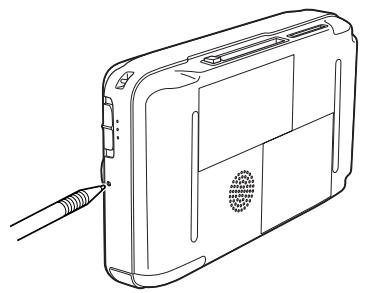

Réinitialisation du P-2000

« Connexion du P-2000 à une imprimante » à la page 54 et reconnectez le P-2000 à l’imprimante.

Les données sont endommagées.

Pour nous permettre de vous aider plus rapidement, merci de nous fournir les informations ci-dessous : ❏

À propos de, Informations de version ou sur un bouton similaire dans le logiciel du produit)

Entretien et dépannage

Pour les utilisateurs du Royaume-Uni et de la République d'Irlande URL

http://www.epson.co.uk

Ouvert du lundi au samedi de 9h00 à 20h00 sans interruption http://www.epson.fr/support/selfhelp/french.htm pour accéder à l'AIDE EN LIGNE.

(utilisation à l’aide de l’adaptateur secteur)

EN 61000-3-3 (utilisation à l’aide de l’adaptateur secteur)

***Si vous souhaitez utiliser d’autres cartes mémoire, vous devez disposer d’un adaptateur CF, disponible dans le commerce. Pour plus de détails, contactez notre service clientèle.

Batterie lithium-ion

Abréviation de « Picture Element ». Chaque image est composée d’un certain nombre de pixels. Les pixels sont également comptés en unités de points.

RAW Fichier produisant des données non traitées par le capteur CCD.

Vous devez installer un logiciel spécifique pour afficher les données brutes.

Configuration du P-2000, 18

Conformité, 79 Connexion à une imprimante, 54 à un ordinateur, 59 Contacter EPSON, 76
