Type de produit	Casque sans fil hi-fi stéréo avec émetteur
Marque	Sennheiser
Modèle	RS 170 (casque HDR 170, émetteur TR 170)
Dimensions de l'émetteur	12,5 × 10 × 23 cm
Poids du casque (sans piles)	228 g
Poids de l'émetteur	336 g
Alimentation casque	2 accus NiMH AAA 1,2 V, 600 mAh (ou piles AAA 1,5 V)
Alimentation émetteur	5 V DC, 500 mA via bloc secteur fourni
Autonomie	Jusqu'à 24 heures avec accus chargés
Temps de charge	Environ 16 heures pour la première charge
Type de transducteur	Circumaural, fermé, aimants néodyme
Réponse en fréquence	18 Hz – 21 kHz
SPL max.	110 dB (SPL)
Distorsion harmonique	< 0,5 % à 1 kHz, 100 dB SPL
Technologie sans fil	Kleer, 2,4 GHz, transmission numérique sans perte
Portée	Environ 80 m en plein air
Fonctions principales	Multicasque (jusqu'à 4 casques), accentuation dynamique des graves (BASS), son surround 3D (SURROUND), coupure son (mute)
Entrée audio émetteur	Prise jack stéréo 3,5 mm (adaptateurs RCA inclus)
Nettoyage et entretien	Chiffon doux et sec ; remplacer les coussinets d'oreille
Consignes de sécurité	Maintenir à plus de 3 cm des stimulateurs cardiaques ; éviter volumes élevés ; utiliser uniquement les blocs secteur Sennheiser
Pièces de rechange	Casque HDR 170, coussinets d'oreille, bloc secteur, câbles audio, adaptateurs (voir notice page 31)
Température de fonctionnement	0 °C à 40 °C
Garantie	24 mois
Informations générales	Contenu : casque, émetteur, bloc secteur, câble audio, adaptateurs, accus, guides

FOIRE AUX QUESTIONS - RS 170 SENNHEISER

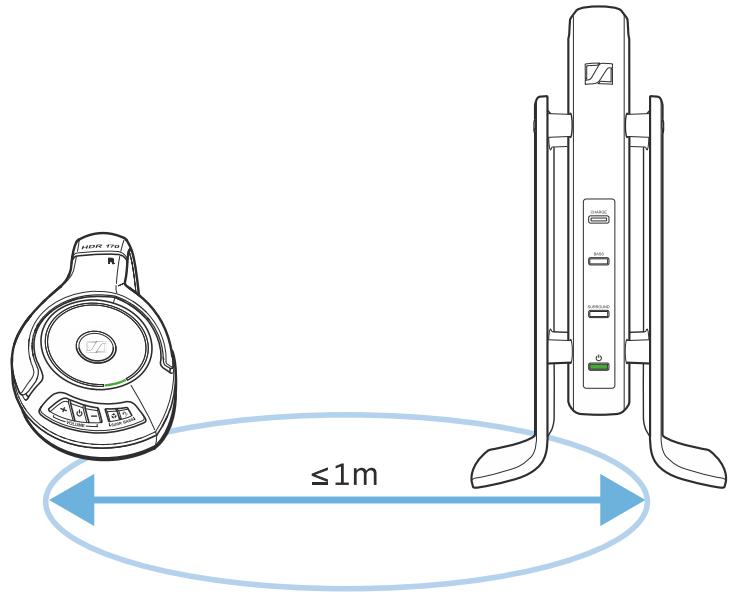

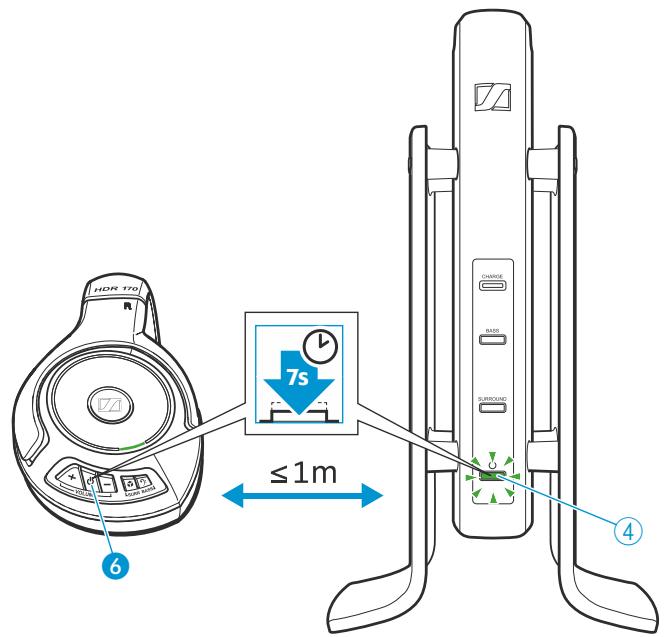

Comment connecter le casque à l'émetteur ?

Assurez-vous que les deux appareils sont en mode veille. Appuyez simultanément sur la touche multifonctions de l'émetteur et du casque pendant 7 secondes. La connexion s'établit en environ 30 secondes.

Combien de temps faut-il pour charger les accus ?

La première charge dure environ 16 heures. Les charges suivantes sont plus courtes, environ la moitié du temps d'utilisation.

Puis-je utiliser plusieurs casques avec un seul émetteur ?

Oui, jusqu'à 4 casques peuvent écouter la même source audio en mode multi-utilisateurs. Pour activer ce mode, appuyez brièvement sur la touche multifonctions de l'émetteur après avoir connecté les casques.

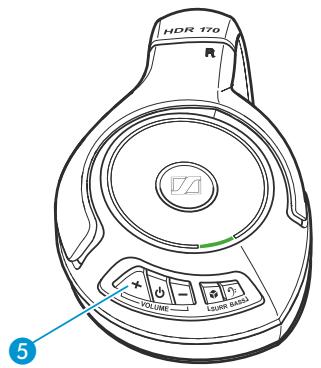

Comment régler le volume du casque ?

Utilisez les touches VOLUME + et VOLUME - sur le casque. Un bip sonore indique que le volume minimum ou maximum est atteint.

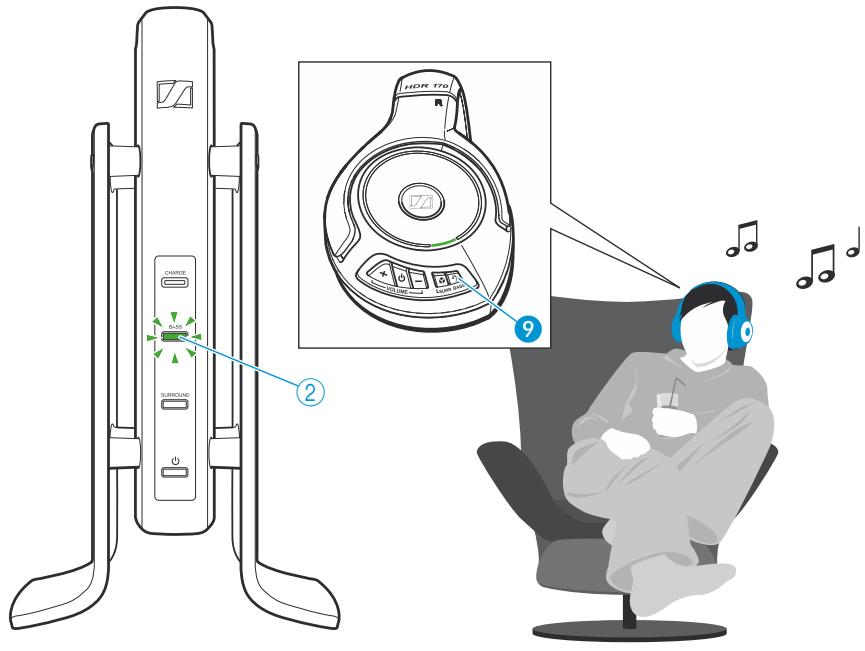

Quelle est la fonction de la touche BASS ?

La touche BASS active l'accentuation dynamique des graves. Elle est rétro-éclairée en vert lorsqu'elle est active.

Comment nettoyer le casque ?

Éteignez le produit et débranchez l'émetteur. Utilisez un chiffon doux et sec uniquement. N'utilisez pas de solvants ou de détergents. Les coussinets d'oreille peuvent être remplacés pour des raisons d'hygiène.

Quels types de piles puis-je utiliser dans le casque ?

Vous pouvez utiliser des piles standard AAA (1,5 V) ou des accus NiMH AAA (1,2 V, 600 mAh). Si vous utilisez des piles standard, ne placez pas le casque sur l'émetteur pour éviter tout dommage.

Que faire si le son est perturbé par des coupures ?

Assurez-vous que le casque est à moins de 80 m de l'émetteur et qu'il n'y a pas d'obstacles métalliques. Éloignez les sources d'interférences. Vous pouvez également reconnecter le casque à l'émetteur.

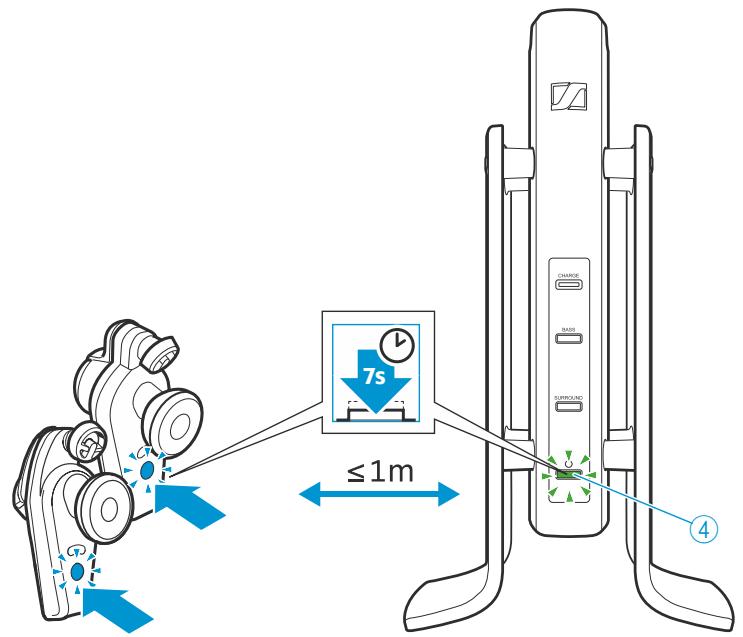

Le casque peut-il être utilisé avec d'autres appareils compatibles Kleer ?

Oui, l'émetteur TR 170 est compatible avec d'autres casques Kleer comme le Sennheiser MX W1. Suivez la procédure d'appairage décrite dans la notice.

Quelle est la portée du système sans fil ?

La portée est d'environ 80 m en plein air. Dans une maison, elle peut varier en fonction des obstacles. L'émetteur n'a pas besoin d'être dans la même pièce que le casque.

MODE D'EMPLOI RS 170 SENNHEISER

Consignes de sécurité importantes

Système HF numérique sans fil RS 170

Contenu 5

Vue d'ensemble du produit

Vue d'ensemble du casque HDR 170 6

Vue d'ensemble de l'émetteur TR 170 7

Vue d'ensemble des indications et signaux acoustiques 8

Vue d'ensemble des différentes étapes de connexion 10

Mise en service du RS 170 11

Placer l'émetteur.

Raccorder l'émetteur à une source audio 12

Raccorder l'émetteur au secteur 15

Insérer et changer les accus 16

Charger les accus du casque 16

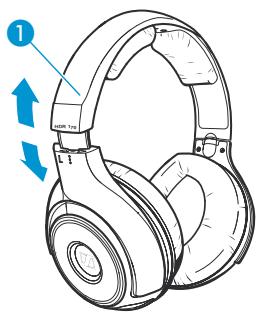

Régler l'arceau du casque 17

Utilisation du RS 170

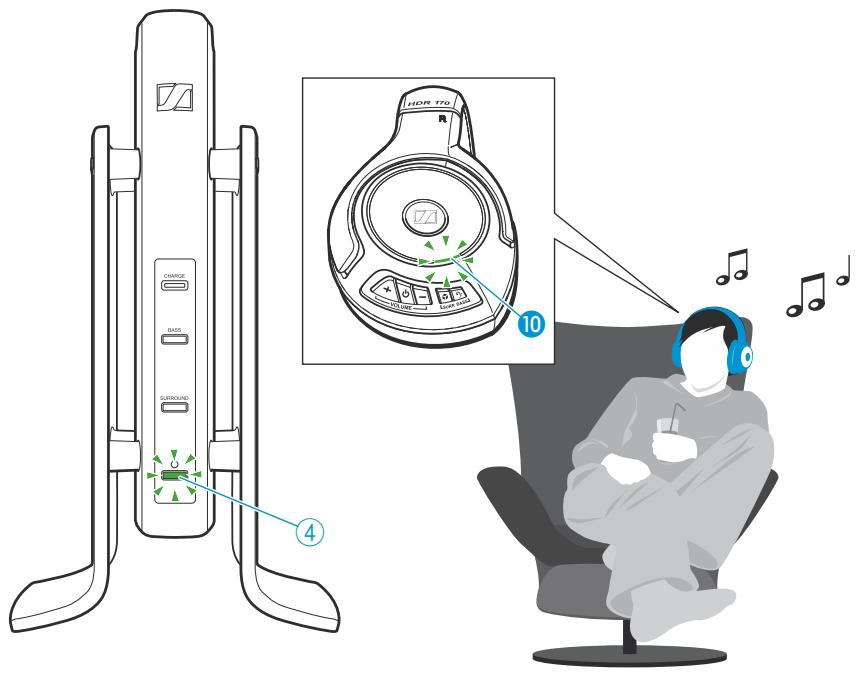

Allumer/éteindre l'émetteur 18

Allumer/éteindre le casque 20

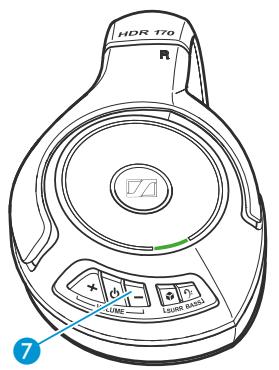

Régler le volume du casque 21

Couper le casque 21

Régler le son du RS 170 en fonction des besoins individuels 22

Connecter le casque à l'émetteur 24

Écouter simultanément avec plusieurs casques 27

Nettoyage et entretien du RS 170 28

En cas d'anomalies

Accessoires et pièces de rechange 31

Caractéristiques techniques 32

Déclarations du fabricant 33

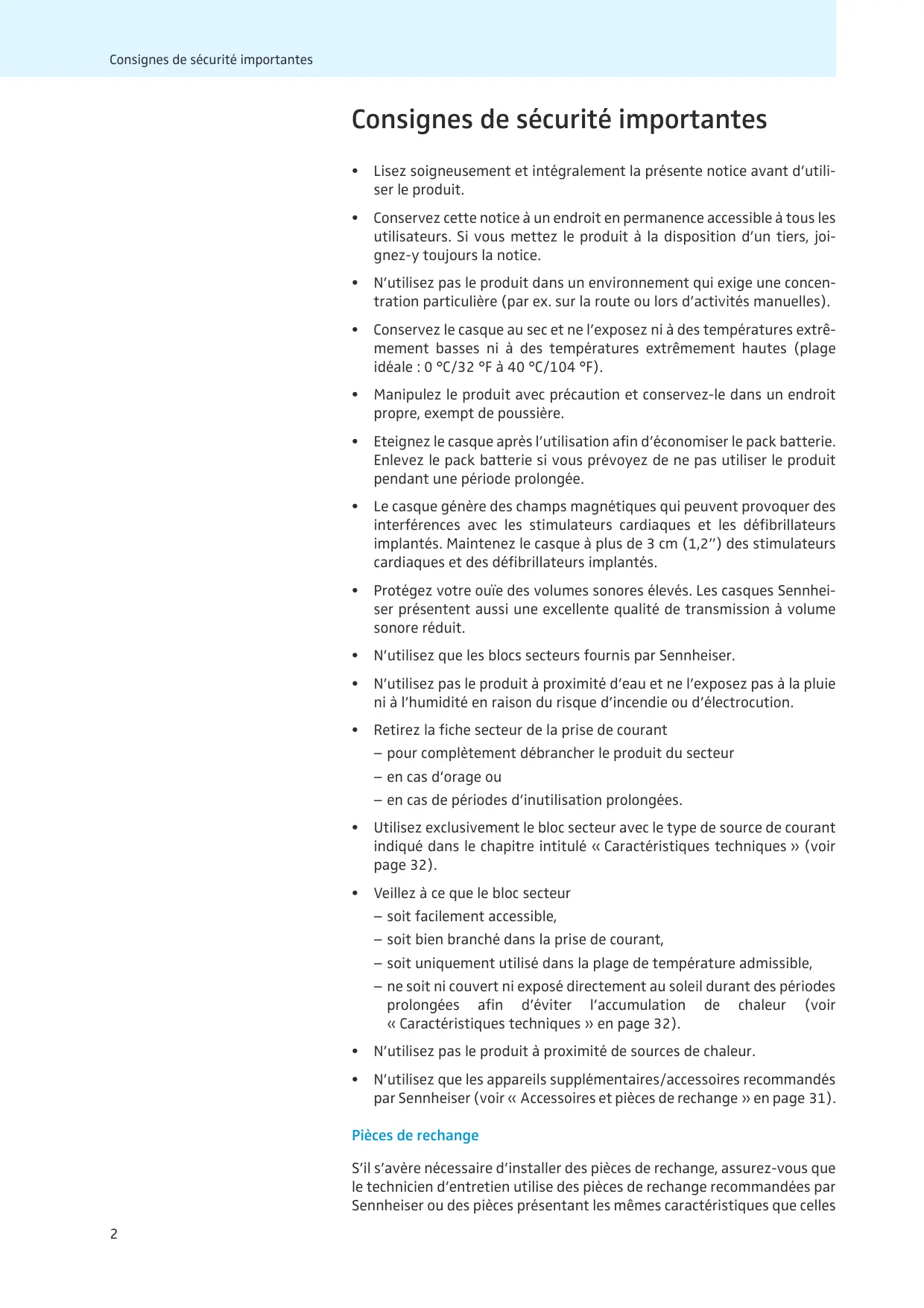

Consignes de sécurité importantes

• te notice avant d'utiliser le produit.
• Conservez cette notice à un endroit en permanence accessible à tous les utilisateurs. Si vous mettez le produit à la disposition d'un tiers, joignez-y toujours la notice.
• N'utilisez emple sur la route ou lors d'activités manuelles).
• êmement basses ni à des températures extrêmement hautes (plage idéale : 0 °C/32 °F à 40 °C/104 °F).
• Manipulez le produit avec précaution et conservez-le dans un endroit propre, exempt de poussière.
• Eteignez le casque après l'utilisation affirm d'économiser le pack batterie. Enlevez le pack batterie si vous prévoyez de ne pas utiliser le produit pendant une période prolongée.
• Le casque génére des champs magnétiques qui peuvent provoquer des interférences avec les stimulateurs cardiaques et les défibrillateurs implantés. Maintenez le casque à plus de 3 cm (1,2") des stimulateurs cardiaques et des défibrillateurs implantés.
• Protégez votre ouïe des volumes sonores élevés. Les casques Sennheiser

N'utilisez que les blocs secteurs fournis par Sennheiser.

• Retirez la fiche secteur de la prise de courant
• pour complètement débrancher le produit du secteur
• en cas d'orage ou
• en cas de périodes d'inutilisation prolongées.

Utilisez exclusivement le bloc secteur avec le type de source de courant indiqué dans le chapitre intitulé « Caractéristiques techniques » (voir page 32).

Veillez à ce que le bloc secteur

• soit facilement accessible,
• soit bien branché dans la prise de courant,
• soit uniquement utilisé dans la plage de température admissible,
• ne soit ni couvert ni exposé directement au soleil durant des périodes prolongées afin d'éviter l'accumulation de chaleur (voir « Caracteristiques techniques » en page 32).
• N'utilisez pas le produit à proximité de sources de chaleur.
• N'utilisez que les appareils supplémentaires/accessoires recomma

Pièces de rechange

S'il s'avère nécessaire d'installer des pièces de rechange, assurez-vous que le technicien d'entretien utilise des pièces de rechange recommandées par Sennheiser ou des pièces représentant les mêmes caractéristiques que celles

des pièces d'origine. Des pièces de rechange non agréées peuvent provoquer des incendies, des électrocutions ou comporter d'autres risques.

Utilisation conforme aux directives

L'utilisation du produit conforme aux directives implique :

• que vous ayez lu cette notice et, en particulier, le chapitre « Consignes de sécurité importantes » en page 2,
• que vous n'utilisiez le produit que dans les conditions décrites dans la présente notice.

Est considérée comme une utilisation non conforme aux directives toute application différente de celle décrite dans la présente notice ou le non-respect des conditions d'utilisation indiquées ici.

Consignes de sécurité sur les accus NiMH

En cas de mauvaise utilisation ou d'utilisation abusive, les accus peuvent couler. Dans des cas extrêmes, il y a un risque

de surchauffe, d'incendie, d'explosion, de fumée et d'émanation de gaz.

Sennheiser décline toute responsabilité en cas de mauvaise utilisation ou d'utilisation abusive.

	Conservez les accus hors de portée des enfants.		Utilisez uniquement des accus recommendés par Sennheiser.
	Respectez la polarité.		Ne court-circuitez pas les accus.
	N'exposez pas les accus à l'humidité.		Éteignez les appareils alimentés par accus lorsqu'ils ne sont plus utilisés.
	Ne mélangez pas les accus non emballés.		En cas de non utilisation prolongée, rechargez les accus régulièrement (tous les 3 mois environ).
→	Ne rechargez les accus qu'à une température ambiente entre 10 °C/50 °F et 40 °C/104 °F.		N'exposez pas les accus à des températures supérieures à 70°C/158°F, par ex. ne les exposez pas au soleil ou ne les jetez pas au feu.
	Ne désassemblez et ne déformez pas les accus.		Ne continuez pas à utiliser des accus défectueux.
!	Enlevez immédiatement les accus d'appareils manifestationnement défectueux.		Déposez les accus dans un point de collecte spécifique, ou rapportez-les à votre revendeur.

Système HF numérique sans fil RS 170

Le RS 170 est un système casque sans fil HF hi-fi stéréo doté de caractéristiques exclusives. Il délivre une image sonore transparente et équilibrée avec une excellente réponse dans les basses, qui en font le système idéal pour la hi-fi, la TV et le home cinéma.

Les accus peuvent être rechargés sans les enlever du casque. Profitez du son en totale liberté, avec un design élégant et un maximum de confort.

Points forts supplémentaires du système casque sans fil RS 170

• Transmission des signaux audio sans réduction de débit de données, sur une liaison numérique stable, dans la bande de fréquence 2,4 GHz, vous permettant de savourer la musique sans être gêné par des cordons.
• Transducteurs dynamiques avec puissants aimants en néodyme, assurant une restitution audio claire et bien détaillée.
• Transmission audio numérique sans fil Kleer, sans réduction de données, pour un son en qualité CD.
• Aucune configuration n'est nécessaire - branchez, écoutez ! Il suffit de relier l'émetteur à votre baladeur audio/vidéo, de mettre le casque et de lancer la lecture !
• Un émetteur TR 170, plusieurs récepteurs - jusqu'à 4 personnes peuvent écouter une même source audio.

Kleer cut loose.

Le système casque sans fil RS 170 est doté de la technologie de transmission audio numérique sans fil HF développée par Kleer. La société Kleer a mis au point un standard de transmission HF (portant son nom) offrant une qualité audio CD, tout en consommant un minimum de puissance.

Contenu

1 casque HDR 170 1 émetteur TR 170 1 bloc secteur avec adaptateurs pays 1 câble audio stéréo avec jacks 3,5 mm 1 adaptateur prise Jack 3,5 mm vers jack 6,35 mm 1 adaptateur prise Jack 3,5 mm vers 2 jacks RCA 2 accus NiMH, type AAA (LR 03), 1,2 V 1 passe-câble 1 gaine de câbles 1 guide de démarrage rapide incluant un CD-ROM avec la notice d'emploi détaillée en PDF 1 guide de sécurité

Vue d'ensemble du produit

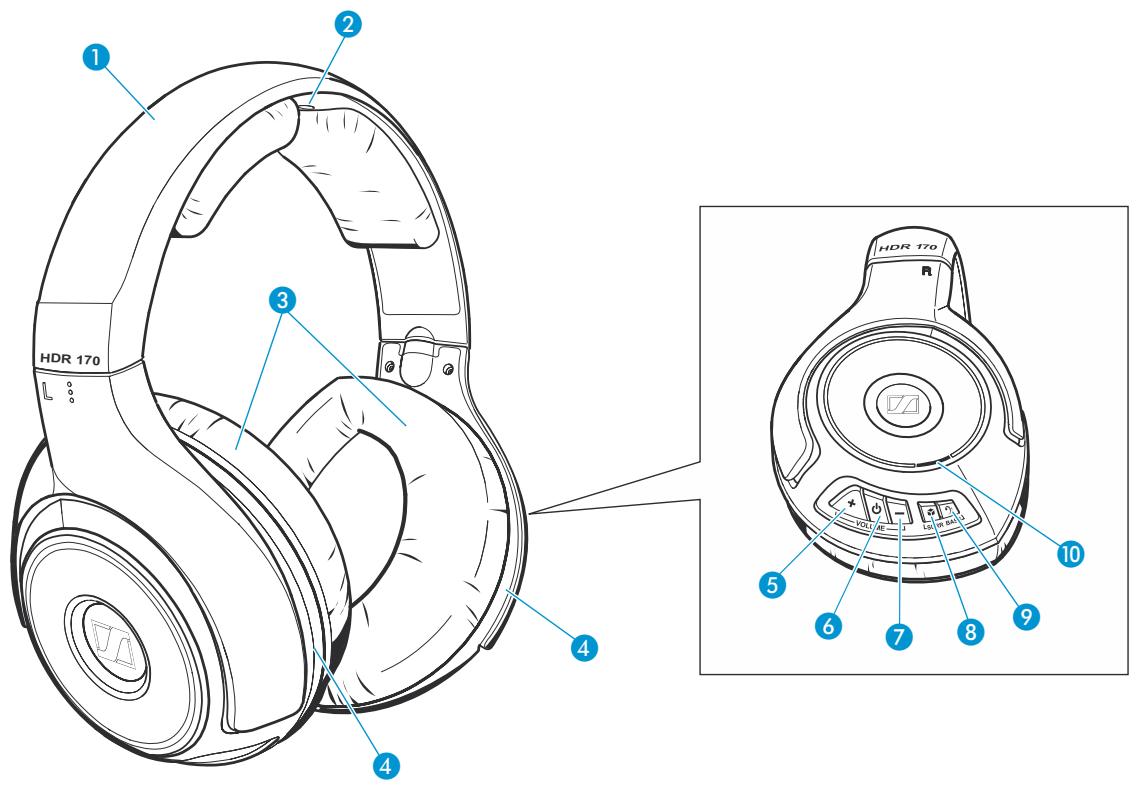

Vue d'ensemble du casque HDR 170

1 Arceau 2 Contacts de charge 3 Coussinets d'oreille 4 Compartiments à piles

5 Touche VOLUME + 6 Touche multifonctions 7 Touche VOLUME - 8 Touche SURR 9 Touche BASS 10 LED multifonctions

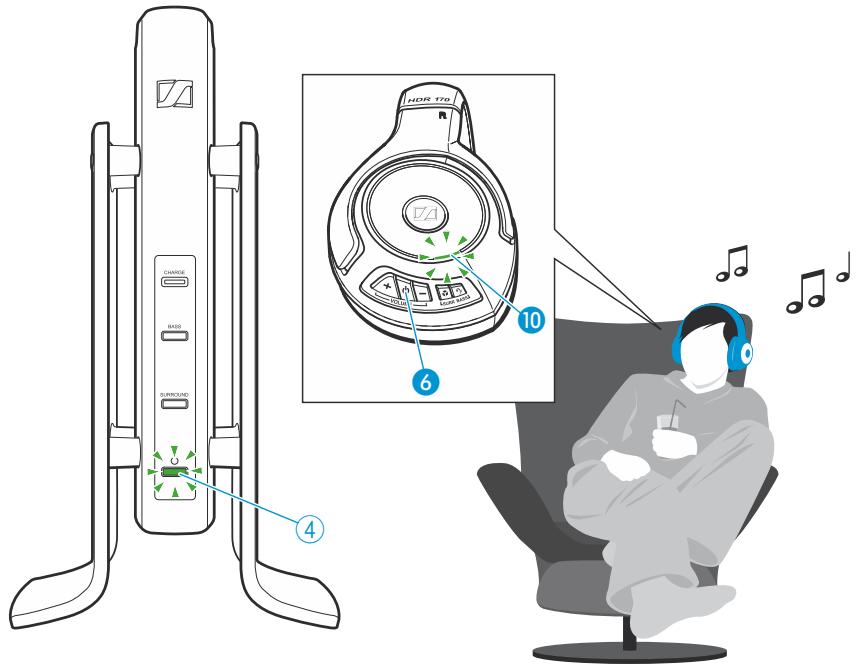

En appuyant sur la touche multifonctions, vous pouvez allumer le casque, le mettre en mode veille ou en mode multi-utilisateurs, couper le casque et appairer le casque.

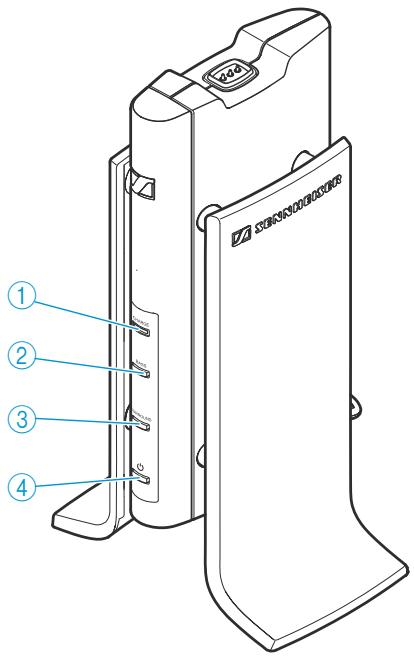

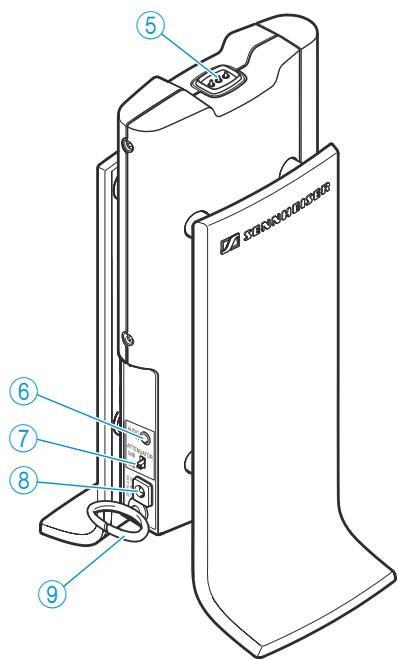

Vue d'ensemble de l'émetteur TR 170

① LED CHARGE, orange. ② Touche BASS, rétro-éclairée en vert. ③ Touche SURROUND, rétro-éclairée en vert. ④ Touche multifonctions, rétro-éclairée en vert. ⑤ Contacts de charge pour charger le casque. ⑥ Entrée audio (AUDIO IN). ⑦ Commutateur ATTENUATOR. ⑧ Prise pour bloc secteur (DC 5V 0.5A). Passe-câble.

En appuyant sur la touche multifonctions ④, vous pouvez allumer l'émetteur, le mettre en mode veille ou en mode multi-utilisateurs et appairer l'émetteur.

Vue d'ensemble des indications et signaux acoustiques

Signification des pictogrammes signalant le clignotement des LED

Statut	Signification
	La LED est allumée.
	La LED clignote une fois par seconde.
	La LED clignote deux fois toutes les 5 secondes.

Indications sur le casque

Indication	Statut	Signification
LED multifonctions 10	1s →	Les accus sont presque déchargés.
	→	Le casquecherche un émetteur approprié (mode recherche).
	1s →	Le casque établit une connexion avec un émetteur.
	1s →	Le casque reçoit un signal audio.
	5s →

Indications sur l'émetteur

Indications	Statut	Signification
LED CHARGE ①	éteinte	Les accus sont en cours de charge.
		Les accus sont complètement chargés.
Touche BASS ②	é	L'accentuation dynamique des graves est activée.

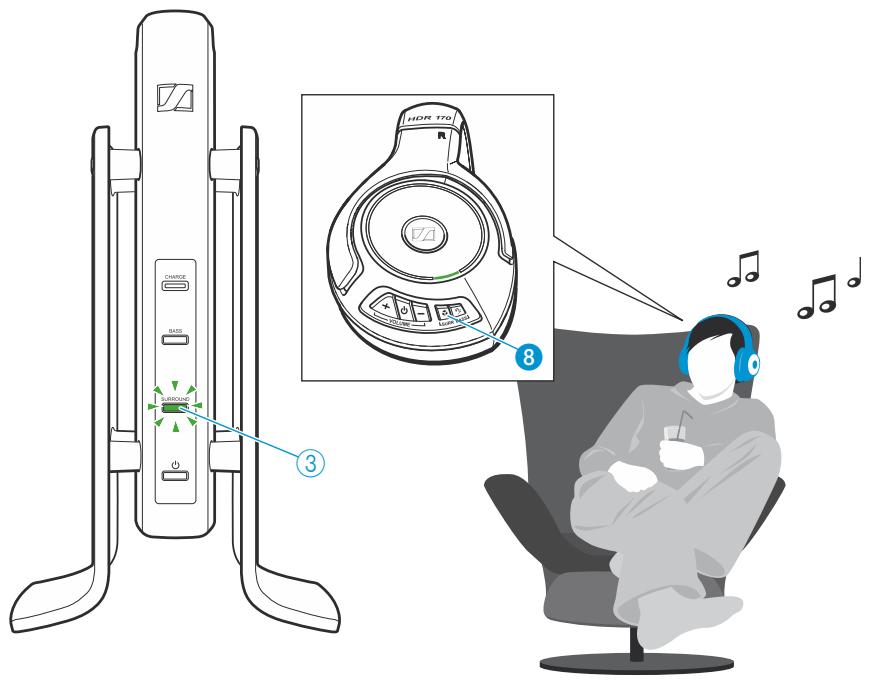

Touche SURR ③	é	Le son surround 3D est activé.
Touche multifonctions ① ④	éteinte	L'émetteur est en mode veille.
	1s	L'émetteurcherche un casque approprié (mode recherche).
	1s	L'émetteur établit une connexion avec un casque.
	5s	L'émetteur est en mode mono-utilisateur.
	5s	L'émetteur est en mode multi-utilisateurs.

Signification du signal acoustique du casque

1 bip court	Signification
	Le volume minimum est atteint.
	Le volume maximum est atteint.
	La touche SURR ≫ 8 a été appuyée.
	La touche BASS ≫ 9 a été appuyée.

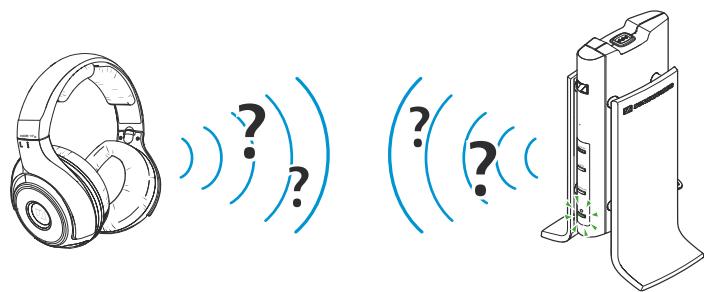

Mode recherche

Après la mise en marche du casque et de l'émetteur, le casque cherche un émetteur approprié.

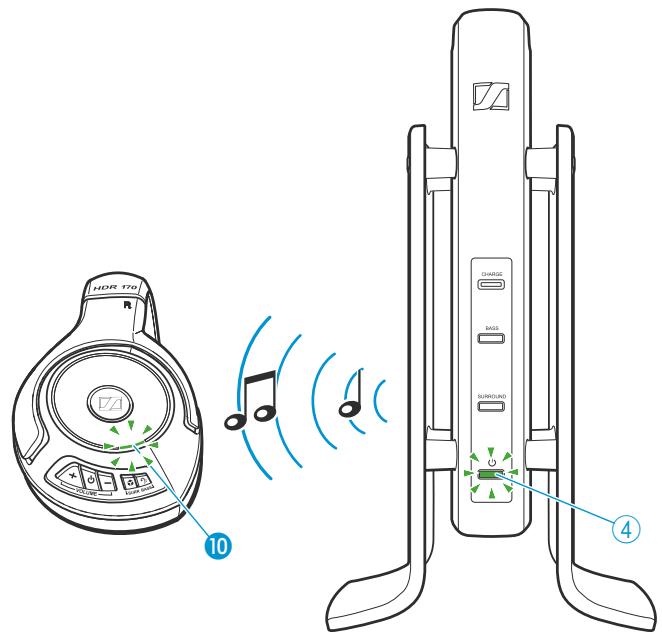

Appairage

Le casque et l'émetteur se sont identifiés l'un à l'autre et le casque est apparié avec l'émetteur.

Mode mono-utilisateur

Vous ne pouvez écouter votre source audio qu'avec un seul casque. Par défaut, l'émetteur est en mode mono-utilisateur (voir page 24).

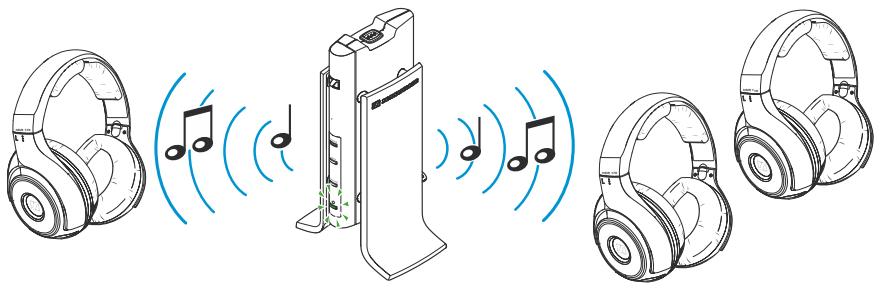

Mode multi-utilisateurs

Afin de pouvoir écouter votre source audio avec plusieurs casques en même temps, vous devez mettre l'émetteur en mode multi-utilisateurs (voir page 27).

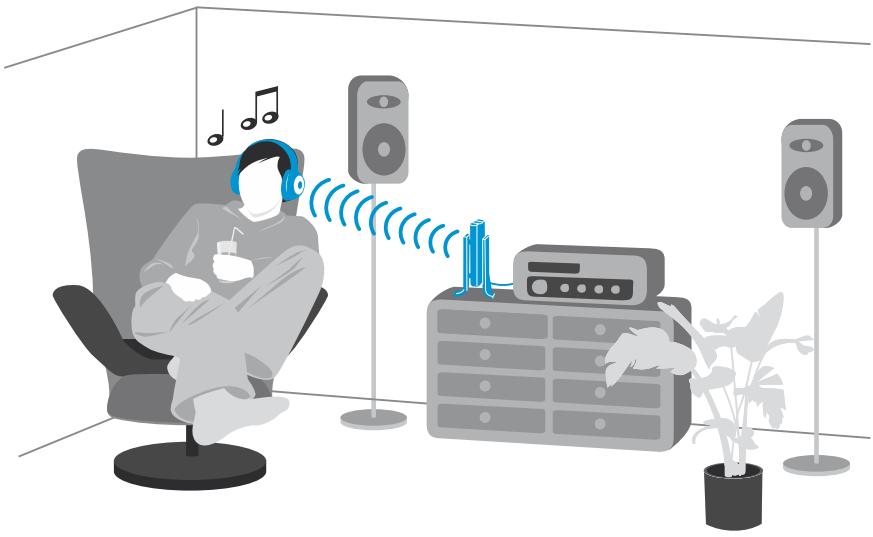

Placer l'émetteur

Choisissez un emplacement à proximité de votre source audio (par ex. télé, chaîne hi-fi ou système home cinéma). Ne placez pas l'émetteur à proximité immédiate d'un objet métallique comme une étagère en métal, un mur en béton armé, etc. La portée de l'émetteur pourrait s'en trouver réduite.

Il n'est pas nécessaire que l'émetteur et le casque se trouvent dans la même pièce. Vous pouvez vous déplacer librement dans votre maison et même dans votre jardin.

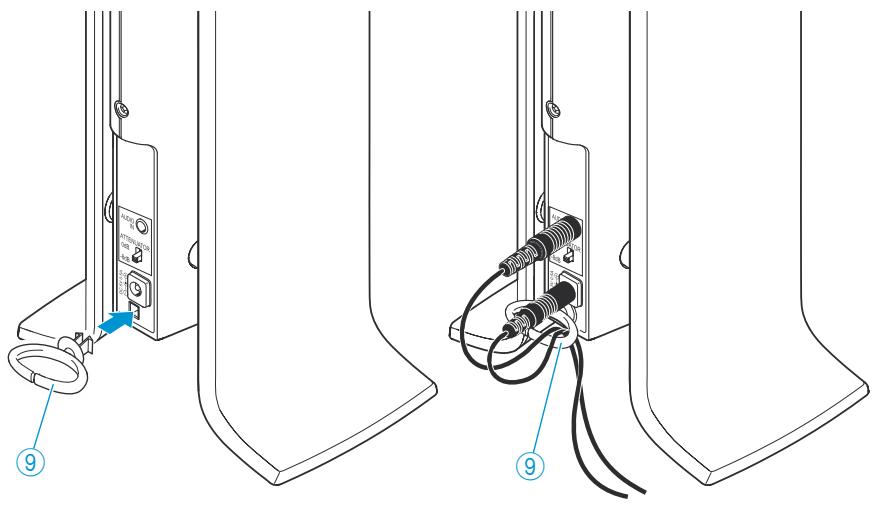

Passé-câble

Insérez le passe-câble dans le trou à l'arrière de l'émetteur. Passez les câbles branchés dans le passe-câble pour éviter que les câbles ne se défassent ou ne soient pliés.

Utilisez la gaine de câbles pour ranger et cacher les câbles.

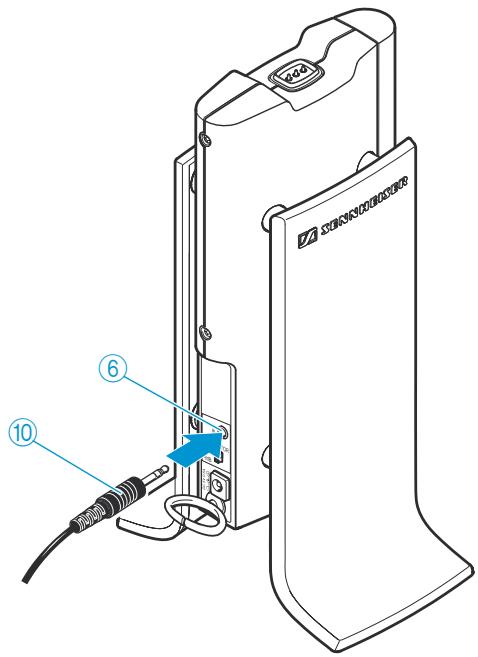

Raccorder l'émetteur à une source audio

Vous pouvez raccorder l'émetteur TR170 à différentes sources audio telles qu'une télé, un lecteur DVD ou une chaîne hi-fi.

Éteignez votre source audio avant de raccorder l'émetteur.

Branchez le câble audio ⑩ sur l'entrée audio ⑥ de l'émetteur. Vérifiez les possibilités de connexion offertes par votre source audio.

Chapitre	Possibilité de connexion	Type de prise
A	◎	Prise casque
B	L◎R	Prises RCA (sortie)

Suivez les instructions dans le chapitre correspondant pour raccorder votre émetteur à la source audio.

Raccorder l'émetteur à la prise casque

Afin d'ajuster de manière optimale le signal de votre source audio, vous devez changer le réglage du commutateur ATTENUATOR ⑦ en fonction de votre source audio.

Source audio portable (lecteur MP3, téléphone mobile)

Mettez le commutateur ATTENUATOR ⑦ sur « 0 dB ».

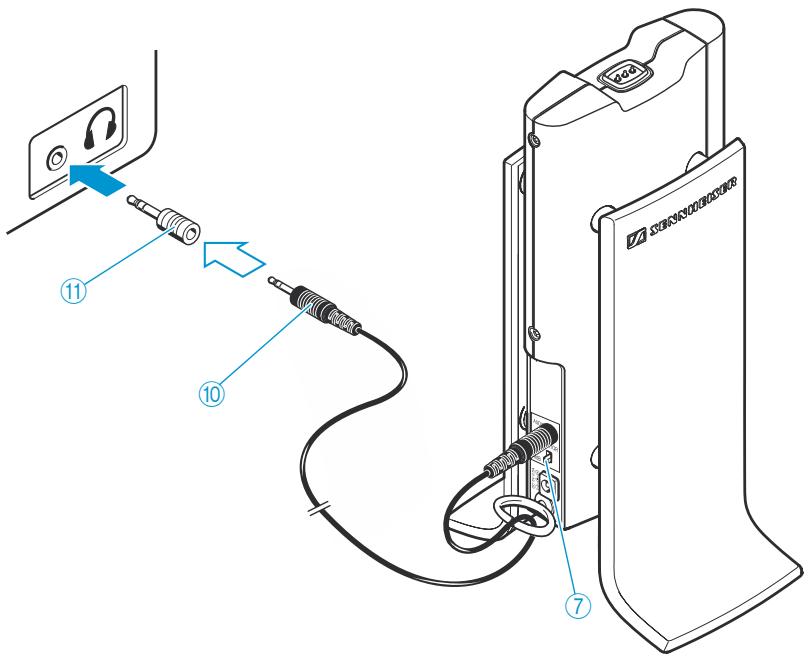

Source audio fixe (chaîne hi-fi, amplificateur)

Mettez le commutateur ATTENUATOR ⑦ sur « -8 dB ».

Réglez le volume de la prise casque de votre source audio sur un niveau moyen. Ceci améliore la qualité de la transmission sans fil. Si nécessaire, vérifiez les réglages de votre source audio. Branchez le câble audio ⑩ sur la prise casque de votre source audio. Si le connecteur jack du câble audio ⑩ est trop petit pour la prise casque, branchez l'adaptateur vers prise jack 6,3 mm ⑪ sur le câble audio.

MENT

Vous pouvez souffrir de dommages auditifs si vous utilisez d'autres casques compatibles Kleer sans réglage de volume intégré, tels que le Sennheiser MX W1, avec l'émetteur TR 170.

Dans ce cas, ne branchez pas l'émetteur sur les prises RCA (sortie) de votre source audio, mais raccordez-le à la prise casque de votre source audio. Avant d'utiliser le casque, réglez un volume faible sur votre source sonore.

Afin d'ajuster de manière optimale le signal de votre source audio, vous devez changer le réglage du commutateur ATTENUATOR ⑦ en fonction de votre source audio.

Source audio portable (lecteur MP3, téléphone mobile)

Mettez le commutateur ATTENUATOR ⑦ sur « 0 dB ».

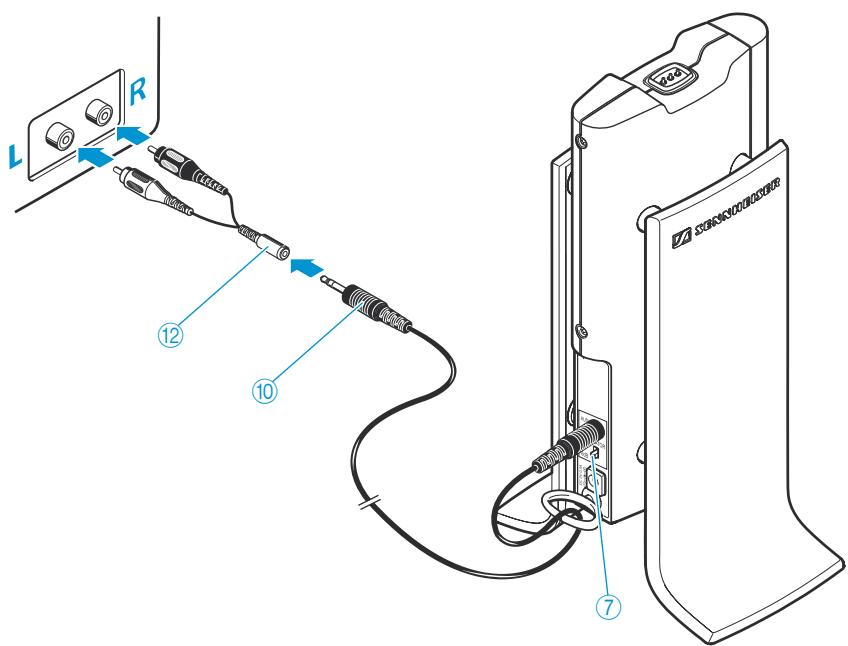

Source audio fixe (chaîne hi-fi, amplificateur)

Mettez le commutateur ATTENUATOR ⑦ sur « -8 dB ».

Branchez l'adaptateur vers prises RCA ⑫ sur le câble audio ⑩. Branchez le jack RCA rouge de l'adaptateur ⑫ sur la prise RCA rouge R de votre source audio. Branchez le jack RCA blanc de l'adaptateur ⑫ sur la prise RCA blanche ou noire L de votre source audio.

Si votre source audio dispose de plusieurs prises RCA, utilisez les sorties RCA (souvent désignées comme « Audio Out »).

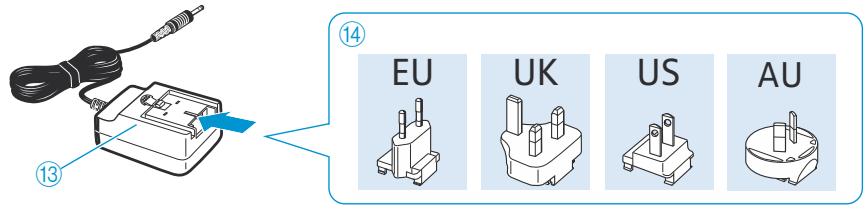

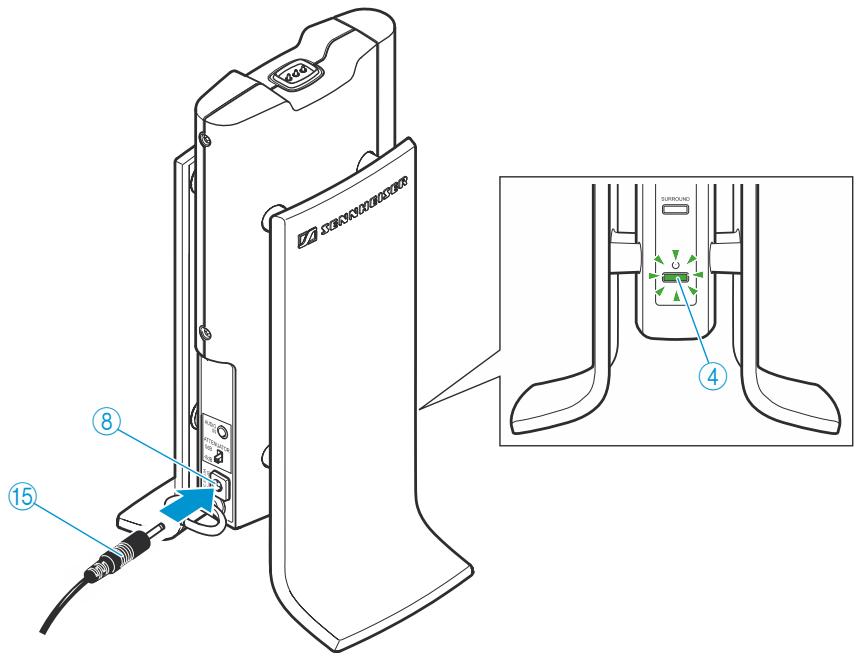

Raccorder l'émetteur au secteur

Sélectionnez l'adaptateur pays approprié. Glissez l'adaptateur pays sur le bloc secteur jusqu'à ce qu'il s'enclenche.

Branchez le connecteur ①⑤ du bloc secteur sur la prise ⑧.

Branchez le bloc secteur ③ sur une prise de courant. L'émetteur s'allume. La touche multifonctions ④ clignote en vert après neuf secondes. L'émetteur cherche un casque approprié.

Insérer et changer les accus

Pour alimenter le casque, vous pouvez utiliser :

des piles standard (type AAA, 1,5 V) ou des accus NiMH (type AAA, 1,2 V, 600 mAh)

Si vous utilisez des piles standard, veillez à ne pas placer le casque sur le support casque de l'émetteur.

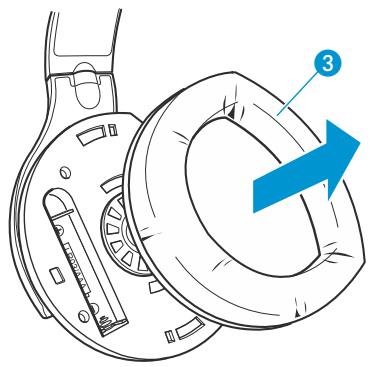

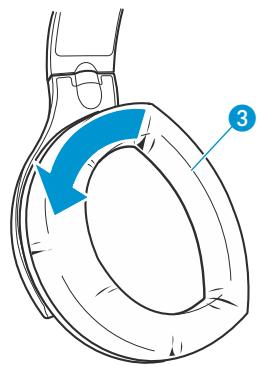

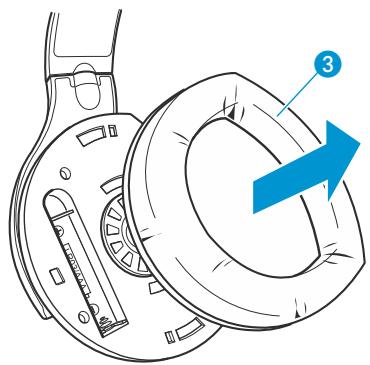

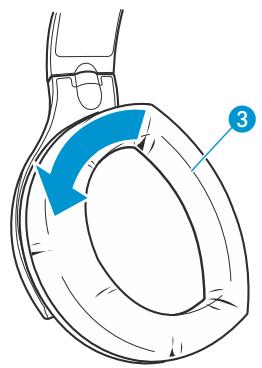

Tournez les deux coussinets d'oreille ③ dans le sens de la flèche, au-delà de la petite résistance perceptible. Retirez les coussinets d'oreille ③ des oreillettes.

Si nécessaire, enlevez les accus déchargés. Insérez les accus. Respectez la polarité lorsque vous insérez les accus.

Remettez les coussinets d'oreille en place.

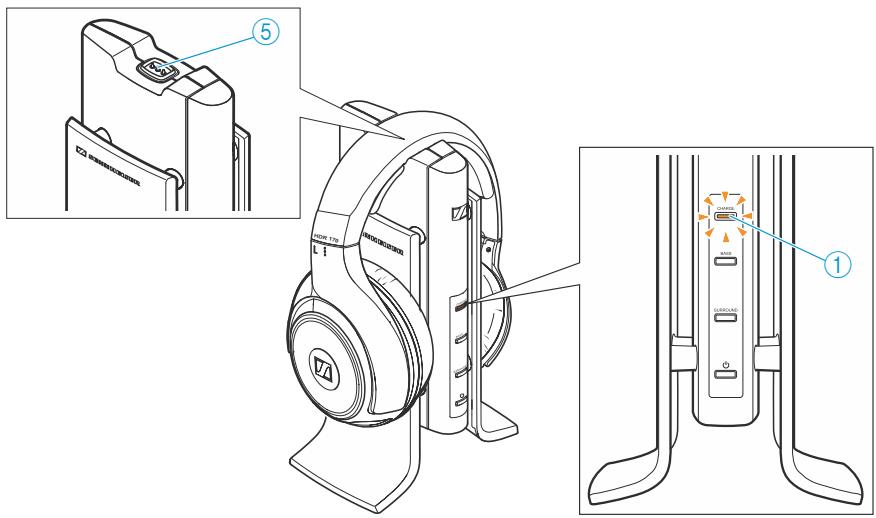

Attention : endommagement du casque !

Si vous avez inséré des piles standard dans le casque et que vous placez l'émetteur, les piles peuvent couler et endommager le casque.

Placez uniquement si vous avez inséré des accus.

Chargez les accus pendant au moins 16 heures avant de les utiliser pour la première fois. Par la suite, la durée de recharge nécessaire est à peu près la moitié de la durée d'utilisation. Les accus complètement chargés offrent une autonomie jusqu'à 24 heures.

• Placez le casque sur le support casque de l'émetteur. Veillez à ce que le casque touche les contacts de charge ⑤. Les accus se chargent. La LED CHARGE ① s'allume en orange.

Quand les accus sont complètement chargés, la LED CHARGE ① s'éteint.

Placez toujours le casque sur le support de façon qu'il soit chargé au maximum lorsque vous en aurez besoin.

Régler l'arceau du casque

Pour garantir une qualité sonore et un confort optimum, l'arceau doit être réglé en fonction de la tête. À cet effet, vous pouvez régler l'arceau par crans :

Mettez le casque de telle façon que l'arceau passe au milieu de la tête. Réglez le casque de manière à ce que

• les coussinets d'oreille couvrent entièrement les oreilles,
• vous sentiez une légère pression autour de vos oreilles,
• l'arceau ① soit appuyé contre la tête.

Utilisation du RS 170

Pour allumer le produit et écouter votre source sonore, procédez comme suit :

Séquence des étapes	Page
1. Assurez-vous que les accus sont complètement chargés.	17
2. Allumez votre source audio.	-
3. Allumez l'émetteur.	20
4. Allumez le casque.	20
5. Réglez le volume souhaité.	21

Allumer l'émetteur

Appuyez sur ④ pendant environ 1 seconde. L'émetteur s'allume. La touche multifonctions ④ clignote en vert, indiquant que l'émetteur cherche un casque approprié.

Une fois que l'émetteur a trouvé un casque approprié, il se connecte au casque et transmet le signal audio. La LED multifonctions du casque et de l'émetteur clignotent lentement.

Éteindre l'émetteur

Appuyez sur la touche multifonctions ④ pendant environ 1 second ④ s'éteint. L'émetteur est en mode veille. Pour débrancher l'émetteur du secteur : retirez la fiche secteur de la prise de courant. Veuillez noter que, dans ce cas, les accus du casque ne sont plus chargés.

Si le casque est éteint ou se trouve en dehors de la portée de l'émetteur pendant plus de cinq minutes, l'émetteur passe automatiquement en mode veill éteint. En mode veille, l'émetteur ne consomme que peu de courant, ainsi on peut le laisser branché sur le secteur.

Avertisseur - Risque dû à un volume élevé !

MENT

Écouter à des volumes sonores élevés pendant de longues périodes peut provoquer des dommages auditifs permanents.

Avant de mettre le casque, réglez un volume faible. Ne vous exposez pas constamment à des volumes élevés.

Allumer le casque

Appuyez sur pendant environ 1 seconde. Le casque s'allume. La LED multifonctions clignote en vert, indiquant que le casque cherche un émetteur approprié.

Une fois que le casque a trouvé un émetteur approprié, l'émetteur se connecte au casque et transmet le signal audio. La LED multifonctions du casque et de l'émetteur clignotent lentement.

Éteindre le casque

Appuyez sur la touche multifonctions pendant environ 1 seconde. La LED multifonctions s'éteint. Le casque est en mode veille.

En cas d'absence du signal de l'émetteur pendant plus de 5 minutes, le casque passe automatiquement en mode veille.

Régler le volume du casque

Appuyez autant de fois que nécessaire sur la touche VOLUME - ⑦ ou sur la touche VOLUME + ⑤ jusqu'à ce que le volume soit réglé à un niveau confortable et sans distorsion.

Couper le casque

Appuyez brièvement sur la touche multifonction pour couper le son du casque ou pour annuler la coupure.

Régler le son du RS 170 en fonction des besoins individuels

Activier/désactiver le son surround 3D

Vous pouvez activer ou sur l'émetteur ou directement sur votre casque.

Pour activer le son surround 3D :

Appuyez sur la touche SURR du casque ou sur la touche

SURROUND ③ de l'émetteur.

La touche SURROUND ③ est rétro-éclairée en vert.

Activer/désactiver l'accentuation dynamique des graves

Vous pouvez activer ou sur l'émetteur ou directement sur votre casque.

Pour activer l'accentuation dynamique des graves :

Appuyez sur la touche BASS du casque ou sur la touche BASS de l'émetteur.

La touche BASS ② est rétro-éclairée en vert.

Connecter le casque à l'émetteur.

Le système RS 170 est doté de la technologie de transmission audio numérique sans fil Kleer. Vous pouvez également connecter d'autres casques compatibles Kleer (par exemple le Sennheiser MX W1) à l'émetteur. Pour plus d'informations, veuillez vous référer au chapitre « Connecter d'autres casques compatibles Kleer à l'émetteur » en page 26 ou à la notice d'emploi du produit correspondant.

À la livraison, le casque et l'émetteur sont déjà connectés. Vous devez connecter de nouveau le casque à l'émetteur :

• si vous souhaitez utiliser un autre casque compatible Kleer ou
• Si la connexion entre l'émetteur et le casque est perturbée par des interférences dans l'environnement.

Si vous souhaitez utiliser plusieurs casques, veuillez vous référer au chapitre « Connecter plusieurs casques à l'émetteur » en page 26.

Connecter le casque HDR 170 à l'émetteur

Pendant le processus de connexion, veillez à ce que la distance entr ne dépasse pas 1 m.

Assurez-vous qu sont en mode veille (voir pages 19 et 20).

Appuyez simultanément sur la touche multifonctions ④ de l'émetteur et la touche multifonctions du casque et maintenez-les enfoncées pendant 7 secondes.

Au bout d'environ 30 secondes, le casque est connecté à l'émetteur et vous pouvez écouter votre source audio. La LED multifonctions du casque et la touche multifonctions de l'émetteur clignotent en vert.

Connector d'autres casques compatibles Kleer à l'émetteur

La section suivante décrit comment connecter les écouteurs Sennheiser MX W1 à l'émetteur TR 170.

Pour des informations sur la connexion d'autres casques compatibles Kleer à l'émetteur, veuillez vous référer à la notice d'emploi du produit correspondant.

Appuyez sur la touche Service/Appairage de chaque écouteur MX W1 et maintenez-la enfoncée pendant 7 secondes. Appuyez sur l et maintenez-la enfoncée pendant 7 secondes.

Au bout d'environ 30 secondes, le MX W1 est appairé avec l'émetteur et vous pouvez écouter votre source audio. La touche multifonctions (4) de l'émetteur clignote en vert.

Connecter plusieurs casques à l'émetteur

Suivez les instructions du chapitre précédent « Connecter le casque à l'émetteur ». Vous ne pouvez utiliser que le dernier casque connecté pour écouter votre source audio (mode mono-utilisateur). Pour écouter votre source audio avec jusqu'à 4 casques simultanément : mettez votre émetteur en mode multi-utilisateurs comme précisé dans le chapitre suivant.

Écouter simultanément avec plusieurs casques

Par défaut, l'émetteur est en mode mono-utilisateur. Afin de pouvoir écouter votre source audio avec plusieurs casques simultanément, vous devez mettre l'émetteur en mode multi-utilisateurs.

Veuillez noter que le réglage de la balance est affecté aux casques supplémentaires et que le volume de chaque casque peut être réglé individuellement.

Assurez-vous que tous les casques sont connectés à l'émetteur (voir le chapitre précédent). Allumez tous les casques (voir page 20). Puis allumez l'émetteur (voir page 18). Appuyez brièveme . La touche multifonctions ④ de l'émetteur et les LED multifonctions des casques clignotent en vert. Vous pouvez écouter votre source audio avec plusieurs casques simultanément.

En appuyant sur la touche multifonctions ④ de l'émetteur en mode multi-utilisateurs, l'émetteur passe en mode mono-utilisateur. Vous pouvez toujours le dernier casque connecté, les autres casques sont déconnectés de l'émetteur.

Nettoyage et entretien du RS 170

ATTENTION : Les liquides peuven du produit !

Une infiltration de liquide dans le boîtier du produit peut causer des courts-circuits e .

Éloignez tout type de liquide du produit. Ne jamais utiliser de solvant ou de détergent.

Avant le nettoyage, éteignez le produit et débranchez l'émetteur de la prise de courant. Nettoyez exclusivement le produit à l'aide d'un chiffon doux et sec.

Remplacer les coussinets d'oreille

Pour des raisons d'hygiène, vous devrez r de temps en temps. Des coussinets d'oreille de rechange sont disponibles auprès de votre revendeur Sennheiser (voir « Accessoires et pièces de rechange » en page 31).

Tournez les deux coussinets d'oreille ③ dans le sens de la flèche, au-delà de la petite résistance perceptible. Retirez ③ des oreillettes.

Fixez les nouveaux coussinets d'oreille sur les oreillettes.

En cas d'anomalies

Problèmes de son

Problème	Cause possible	Solution possible	Page
Pas de son	L'émetteur ou le casque est éteint.	Allumez l'émetteur ou le casque.	18/20
	Le casque est coupé.	Annulez la coupure.	21
	Un connecteur est mal branché.	Vérifiez le branchement des connecteurs.	12
	La source audio est éteinte.	Allumez la source audio.	-
	Le cable audio est défectueux.	Remplacez le cable audio.	-
	La connexion entre l'émetteur et le casque est perturbée par des interférences et des décharges electrostatiques dans l'environnement.	Connector de nouveau le casque à l'émetteur.	24
		Débranchez l'émetteur du secteur et rebranchez-le de nouveau.	15
		Enlevez les accus et réinsérez-les dans le casque.	16
	Le casque n'est pas correctement connecté à l'émetteur (par ex. casques supplémentaires).	Connectez le casque à l'émetteur.	24
Le son est perturbé par des « dropouts »	Le casque se trouve en dehors de la porté de l'émetteur.	Réduisez la distance entre le casque et l'émetteur.	11
	Le signal est masqué.	Enlevez les obstacles entre l'émetteur et le casque.	11
	Appareils perturbateurs dans l'environnement	Changez d'emplacement.	11
Le son est trop faible	Le volume de la source audio est trop faible.	Augmentez le volume de la source audio.	-
	Le signal de source audio est trop faible.	Placez le commutateur ATTENUATOR ⑦ sur « 0 dB »	13
	Le volume du casque est trop faible	Augmentez le volume en appuyant sur la touche VOLUME + ⑤	21
Son unique-ment audible dans une oreille	Le;câble audio est défectueux.	Remplacez le;câble audio.	-
	Le;câble audio est mal branché.	Vérifiez lebranchement ducâble audio.	12
Le son est distordu	Le signal de la sourceaudio est distordu.	Réduisez le volume de la source audio.	-
		Réduisez le volume en appuyant sur la touche VOLUME - 7du casque.	21
	Le signal de la sourceaudio est trop fort.	Placez lecommutateurATTENUATOR ⑦ sur «-8 dB ».	14

Autres problèmes

Problème	Cause possible	Solution possible	Page
L'émetteur ne peut pas être allumé	L'émetteur n'est pas sous tension.	Vérifiez le branchement du bloc secteur à l'émetteur et au secteur.	15
Le casque ne peut pas être allumé	Les accus sont déchargés.	Chargez les accus.	17
	Les accus sont mal insérés.	Enlevez les accus et réinsérez-les en respectant la polarité.	16
Le casque ne peut pas être chargé	Le casque ne touche pas les contacts de charge.	Veillez à ce que le casque soit correctement placé sur le support casque.	17
		Nettoyez les contacts de charge.	28
L'autonomie diminue trop rapidement	Les accus sont usés.	Remplacez les accus.	16

Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou qui ne peuvent pas être résolus avec les solutions proposées.

Pour trouver un revendeur Sennheiser dans votre pays, visitez notre site web sur www.sennheiser.com.

Accessoires et pièces de rechange

N'utilisez que des accessoires et des pièces de rechange Sennheiser. Les composants d'autres fabricants peuvent entraver la qualité du produit et/ou l'endommager.

N° Ref. Accessoire/pièce de rechange

504251 Casque HDR 170

534480 Bloc secteur avec adaptateurs pays

534486 Câble audio stéréo avec jacks 3,5 mm (2 m)

534479 Câble CC

(prise jack CC 4,0 mm vers 2 x jack CC 4,0 mm)

093778 Adaptateur

(prise jack 3,5 mm vers jack 6,35 mm)

514267 Adaptateur

(prise jack 3,5 mm vers 2 jacks RCA)

534470 1 paire de coussinets d'oreille (type fermé)

Système RS 170

Modulation	MSK numérique
Fréquences porteuses	2,4 – 2,48 GHz
Portée	env. 80 m en plein air
Température ambiente	0 °C à 40 °C (32 °F à 104 °F)

Émetteur TR 170

Connexion audio	prise jack stéréo 3,5 mm
Consommation (mode veille)	< 0,5 W
Alimentation	5 V - - , 500 mA
Puisance d'émission	< 10 mW
Poids	env. 336 g
Dimensions	12,5 cm x 10 cm x 23 cm

Casque HDR 170

Transducteur	circumaural, fermé
Max. SPL	110 dB (SPL)
DHT	< 0,5 % à 1 kHz, 100 dB SPL
Réponse en fréquence	18 Hz – 21.000 Hz
Temps de charge des accus	env. 16 heures
Alimentation	2 accus NiMH, type AAA (LR 03), 1,2 V, 600 mAh
Autonomie	env. 24 heures
Poids (sans accus)	env. 228 g

Bloc secteur SSA-4P 5050F

Tension d'entrée nominale	100 – 240 V~, 0,2 A, 50 – 60 Hz
Tension de sortie nominale	5 V ~, 500 mA
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)

Garantie

Sennheiser electronic GmbH & Co. KG offre une garantie de 24 mois sur ce produit. Pour connaître les conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contacter votre partenaire Sennheiser.

Déclaration de conformité pour la CE

Vous trouverez cette déclaration sur www.sennheiser.com. Avant d'utiliser ce produit, veillez à observer les dispositions légales en vigueur dans votre pays !

Accus

Les accus fournis peuvent être recyclés.

Jetez les accus usagés dans un conteneur de recyclage ou ramenez-les à votre revendeur. Afin de protéger l'environnement, déposez uniquement des accus complètement déchargés.

Déclaration WEEE

Votre produit Sennheiser a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères.

Veuillez rapporter ce produit à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

Déclaration requise par la FCC et l'Industrie Canadienne

Cet appareil est conforme à la Partie 15 des règlementations de la FCC et à la norme RSS-210 de l'Industrie Canadienne. L'utilisation de l'appareil doit respecter les deux conditions suivantes : (1) L'appareil ne doit pas produire d'interférences nuisibles, et (2) il doit accepter toutes les interférences reçues, y compris celles qui pourraient avoir des effets non désirés sur son fonctionnement.

Cet équipement a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe B, dans le cadre de . Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences gênantes pour les communications radio. Des risques d'interférences ne peuvent toutefois pas être totalement exclus dans certaines installations, même en cas de respect des instructions. Dans le cas d'interférences gênantes pour la réception des émissions de radio ou télédiffusées (il suffit, pour le constater, d'allumer et d'éteindre l'appareil), l'utilisateur est invité à prendre l'une des mesures suivantes pour les éliminer :

• Réorienter ou déplacer l'antenne réceptrice. Éloigner l'équipement du récepteur.
• Brancher l'équipement sur une prise ou un circuit différent de celui du récepteur.
• Consulter un revendeur ou un technicien de radio ou de télévision expérimenté.

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Toute modification non expressément approuvée par Sennheiser electronic Corp. peut annuler le droit de l'utilisateur à l'emploi de l'équipement en question.

Information sur l'exposition aux rayonnements radiofréquence (RF)

La puissance RF rayonnée de cet appareil étant de loin inférieure aux limites imposées par la FCC, il n'est pas soumis à la réglement RF selon la section 2.1093 de la réglementation FCC.

En conformité avec :

Etats-Unis	FCC ID: DMOTR180 FCC ID: DMOHDR180	FCC
Canada	IC: 2099A-TR180 IC: 2099A-HDR180
Europe	CE 0560	Ø
Australie/ Nouvelle Zélande	CN340
Singapour	Complies with IDA Standards DB100582

kleer

cut loose.

Marques déposées

Le logo Kleer est une marque déposée de Kleer Inc.

ENERGY STAR est un programme commun de l'Agence de protection de l'environnement des États-Unis et du Ministère de l'Énergie des États-Unis nous aidant à économiser de l'argent et à protéger l'environnement.

Sennheiser

Sennheiser electronic GmbH & Co. KG
