TW40 - Talkie-walkie LEXIBOOK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Talkie-walkie PMR446
Marque	LEXIBOOK
Modèle	TW40
Alimentation	3 piles LR03/AAA par talkie-walkie (non fournies)
Nombre de canaux	8 canaux (446,00625 à 446,09375 MHz)
Sous-canaux (CTCSS)	38 codes (67,0 Hz à 250,3 Hz)
Portée maximale	Jusqu'à 3 km en espace ouvert
Fonctions principales	Scan, Dual Watch, VOX, appel, verrouillage touches, surveillance
Réglage volume	Touches ▲ et ▼, affichage par barres
Mode VOX	3 niveaux de sensibilité, activation/désactivation via MENU
Tonalité d'appel	5 tonalités disponibles, désactivable
Bip Roger	Activable/désactivable
Bip des touches	Activable/désactivable
Affichage	Numéro de canal, sous-canal, niveau batterie, indicateurs TX/RX, VOX, SCAN, DCM, verrouillage
Nettoyage et entretien	Chiffon doux humidifié à l'eau, pas de détergents ni solvants
Sécurité	Ne pas utiliser sous pluie/orage, tenir antenne à 5 cm du visage, ne pas laisser à portée des jeunes enfants
Garantie	1 an, n'inclut pas la détérioration de l'écran LCD
Service après-vente	Retour au point de vente avec reçu d'achat
Température d'utilisation	Non spécifiée, utiliser dans des conditions normales
Pays d'utilisation	Voir liste en notice (pays européens)
Référence	TW40

FOIRE AUX QUESTIONS - TW40 LEXIBOOK

Comment changer de canal sur le Lexibook TW40 ?

Appuyez une fois sur MENU, le numéro de canal actuel clignote. Utilisez les touches ▲ ou ▼ pour sélectionner le canal souhaité (1 à 8). Confirmez avec la touche PTT.

Comment régler le sous-canal (code CTCSS) ?

Appuyez deux fois sur MENU, le numéro de sous-canal clignote. Utilisez ▲ ou ▼ pour choisir de 0 à 38. Mettez sur 0 pour désactiver le sous-canal. Confirmez avec PTT.

Comment activer le mode VOX ?

Appuyez 3 fois sur MENU, l'écran affiche VOX et OFF clignote. Utilisez ▲ pour régler la sensibilité (1 à 3). Pour désactiver, appuyez sur ▼ jusqu'à afficher OFF. Confirmez avec PTT.

Comment effectuer un scan des canaux ?

Appuyez simultanément sur MENU et ▲. SCAN s'affiche, l'appareil parcourt les 8 canaux et 38 sous-canaux. Il s'arrête sur un canal actif. Vous pouvez appuyer sur ▲ pour continuer le scan ou sur PTT pour arrêter et communiquer.

Comment utiliser la fonction Dual Watch ?

Appuyez 7 fois sur MENU, DCM s'affiche et OFF clignote. Utilisez ▲ ou ▼ pour sélectionner ON (ou 2 canaux). Appuyez sur PTT pour confirmer. Pour désactiver, réglez sur OFF.

Comment verrouiller les touches ?

Maintenez la touche MENU enfoncée jusqu'à ce que l'icône (cadenas) s'affiche à l'écran. Répétez l'opération pour déverrouiller.

Quels types de piles utiliser ?

Utilisez 3 piles LR03/AAA par talkie-walkie (non fournies). Respectez la polarité (+/-) lors de l'installation.

Comment nettoyer le talkie-walkie ?

Utilisez un chiffon doux humidifié avec de l'eau. N'utilisez pas de détergents ou solvants qui pourraient endommager l'appareil.

Que faire en cas de réception faible ou inexistante ?

Vérifiez les piles (remplacez si nécessaire), assurez-vous d'être sur le même canal que votre interlocuteur, augmentez le volume, éloignez-vous des obstacles, et parlez à 5-8 cm du micro avec une voix normale.

Comment activer ou désactiver le bip des touches ?

Appuyez 6 fois sur MENU jusqu'à voir l'icône de bip. Utilisez ▲ ou ▼ pour sélectionner ON ou OFF. Confirmez avec PTT.

MODE D'EMPLOI TW40 LEXIBOOK

Appuyez sur les touches ou pour sélectionner un second canal.

Appuyez sur MENU une fois pour changer le sous-canal.

Appuyez sur les touches ou pour sélectionner le sous-canal.

Appuyez sur la touche PTT pour confirmer le réglage.

L'affichage passe de l'un à l'autre des deux canaux sélectionnés.

Si l'appellé detecte un signal sur l'un des canaux, il s'arrête et le receve. Tant que l'appellé est en mode Dual Watch, DCM restera affiché à l'écran.

Pour arrêter le mode dual watch

Appuyez 7 fois sur la touche MENU

Appuyez sur les touches ou jusqu'à ce que s'affiche 'OFF' à l'écran.

Appuyez sur la touche PTT pour confirmer le réglage.

Déroulement des canaux

Quand la fonction SCAN est en service, l'appareil interroge les huit canaux et les 38 sous-canaux, jusqu'à en trouver un sur lequel un autre utilisateur est en train de

Appuyez sur les touches MENU et ▲ simultanément. SCAN apparait à l'écran et l'appareil débute le scan.

Quand l'appareil détecte un canal actif, il s'arrête sur ce canal.

Appuyez sur pour continuer à interroger les canaux 1 à 8

Appuyez sur ∇ pour interroger les sous-canaux

Appuyez sur la touche PTT pour terminer le scan et communiquer.

Verrouillage des touches

Avec les touches verrouillées, vous pouvez transmettre (TALK), recevoir ou surveiller (MON) le canal actif, mais vous ne pouvez ni changer le volume ( ), ni utiliser la touche MENU.

Pour verrouiller les touches :

Appuyez sur la touche MENU et maintenez-la enfoncée, jusqu'à ce que apparaisse à l'écran OJ.

Pour déverrouiller les touches :

Appuyez sur la touche MENU et maintenez-la enfoncée, jusqu'à ce que disparaisse de l'écran O^U.

3. Nettoyage et entretien

Pour nettoyer votre TW40, utilisez un chiffon doux humidifié avec de l'eau.

N'utilisez pas de détergents ou de solvants, qui peuvent provoquer un dommage non couvert par la garantie.

4. Caractéristiques techniques

Fréquence de service 446,00625 à 446,09375 MHz (huit canaux) Intervalle de canal 12,5 KHz

Canal	Fréquence (Mhz)	Canal	Fréquence (Mhz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

Codes des sous-canaux CTCSS

(Elimination de toute interférence)

Code	Fréquence (Hz)	Code	Fréquence (Hz)
1	67.0	20	131.8
2	71.9	21	136.5
3	74.4	22	141.3
4	77.0	23	146.2
5	79.7	24	151.4
6	82.5	25	156.7
7	85.4	26	162.2
8	88.5	27	167.9
9	91.5	28	173.8
10	94.8	29	179.9
11	97.4	30	186.2
12	100.0	31	192.8
13	103.5	32	203.5
14	107.2	33	210.7
15	110.9	34	218.1
16	114.8	35	225.7
17	118.8	36	233.6
18	123.0	37	241.8
19	127.3	38	250.3

5. Déclaration de conformité

Nous, Lexibook S. A

2, avenue de Scandinavie, 91953 Courtabœuf Cedex, France

déclarons sous notre seule responsabilité que le produit

Désignation: Talkie-Walkie

Référence/type: TW40

est conforme aux normes suivantes :

ETSI EN300 296-2:2001

EN301489:2002

EN60065:1998

Par la présente, nous déclarons que le produit mentionné ci-dessus est conforme aux exigences essentielles de la directive 1999/5/CE.

Yiu Wai Man

Responsable recherche et développement produit

1. Guide de dépannage

Problème	Cause probable — solution
Pas d'énergie	Vérifiez les batteries, remplacez les si nécessaire.L'apparil n'est pas branche — Vérifiez.
Réception faible/Pas de réception/Reception bruyante	Les batteries sont presque épuisées ou mal mises — Pas d'autre utilisateur à portée — Vérifiez.Appareilons non régés sur même canal — Vérifiez.Volume trop faible — Augmentez le volume.Parlez avec une voix normale, à 5-8 cm(2-3 pôcess) du microphone.Les conditions locales gènent la réception — Aliez dans un autre endroit, en évitant les obstacles et aussi haut que possible.Vous tenez l'apparil trop préc de votre corps —Déplacez l'apparil.L'autre utilisateur ne transmet pas — Vérifiez.L'autre utilisateur est trop préc — Vérifiez.Iy a une interférence avec d'autres utilisateurs sur le même canal — Convenez d'un autre canal.
Impossible de changer de canaux	L'apparil est verrouillé — Vérifiez.Les batteries sont épuisées ou mal mises.
En mode VOX,l'apparil总收入met tout le temps.	Le bruit de fond est important — Aliez dans un endroit plus tranquille.Sasensibilité VOX est trop élevée — Réglez à un niveau inférieur.
En mode VOX,l'apparil ne transmet pas.	La sensibilité VOX est trop faible — Réglez à un niveau supérieur.Parlez plus fort, plus près du microphone.

7. Garantie et service après-vente

Ce produit est couvert par notre garantie d'un an.

Celle-ci n'inclut pas la déterioration de l'écran LCD.

Pour toute mise en œuvre de la garantie ou de service après-vente, vous devez vous adresser au service après-vente muni de votre reçu d'achat. Notre garantie couvre les vices de matériel ou de montage imputables au constructeur à l'exclusion de toute déterioration provenant du non-respect de la notice d'utilisation ou de toute intervention intermédiaire sur l'article (telle que démontage, exposition à la chaleur ou à l'humidité...).

Si vous TW40 présente un défaut, vérifiez tout d'abord les points ci-dessus.

Si vous ne pouvez corriger le problème, retournez l'ensemble du système là où vous l'avez acheté.

Lexbook® améliore continuellement ses produits et se réserve donc le droit de procéder à des modifications du produit et des fonctions sans avis préalable.

Ce produit est destiné à une utilisation dans les pays suivants

✓	Autruche	✓	Finlande	✓	Lettonie	✓	Espagne
✓	Belgique	✓	France	✓	Liechtenstein	✓	Süède
✓	Bulgaria	✓	Allemagne	✓	Luxembourg	✓	Suisse
✓	Croatie	✓	Grèce	✓	Hollande	✓	Turquie
✓	Chypre	✓	Hongrie	✓	Norvege	✓	Royaume-Uni
✓	Rép. Tchéque	✓	Islande	✓	Pologne	✓	Roumanie
✓	Danemark	✓	Irlande	✓	Portugal
✓	Estonie	✓	Italie	✓	Slovensie

Référence : TW40

© 2010 LEXIBOOK®

Conçu et développé en Europe - Fabriqué en Chine

Lexibook S. A.

1. avenue de Scandinavie

91953 Courtaboeuf Cedex

France

Service consommateurs à votre écoute

0892 23 27 26 (0.34€ TTC/min)

www.lexibook.com

Ce produit n'est pas un jouet.

Informations sur la protection de l'environnement

Tout appareil électrique usé est une matière recyclable et ne devrait pas faire partie des ordures ménagères! Nous vous demandons de bien pouvoir nous soutenir en contribuant activement au management des ressources et à la protection de l'environnement en déposant cet appareil dans des sites de collecte (si existants).

TW40

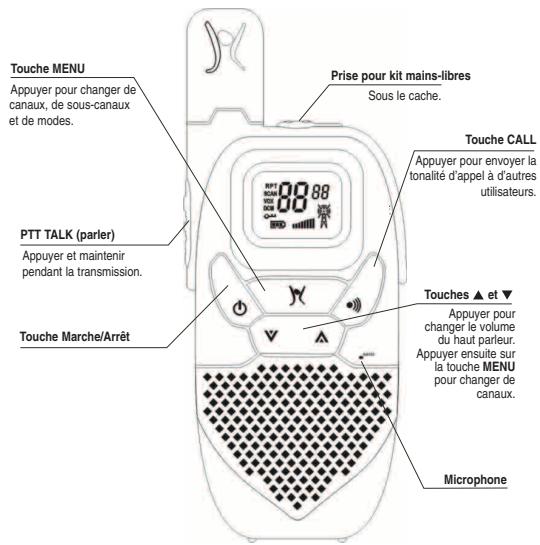

Affichage de l'écran

Si l'unité est en marche

Numéro de canal (1 à 8)

Numéro de sous-canal (0 à 38)

Niveau de charge de la pile — quand le nombre de barres diminue, veillez replacer les piles.

Apparaît lors de la transmission du signal

Apparaît lors de la réception du signal

DCM

Dual Watch (Double surveillance) — indique que vous surveillez deux canaux à la fois.

VOX

VOX Indique que l'appareil est en mode VOX (voix).

SCAN

Indique que l'appareil scanne tous les canaux.

Affiche quand les touches sont verrouillées.

Niveau du volume.

Glissière sous single derrière la longuevité

1. Installer les piles

Votte TW40 fonctionne avec 3 piles LRO3/AAA pour chaque talkie walkie (non fournies).

Pour enlever l'attache ceinture

Il est plus facile d'installer le bloc pile sans l'attache.

Tirez la languette vers l'avant (en éloignant l'appareil) pour détacher l'attache ceinture. Retirez alors l'attache ceinture.

Pour insérer la batterie

1. Faites glisser les couvercles du compartiment des pouces
2. Insérez les 3 piles LR03/AAA selon la polarité (signes +/- ).

3. Replacez le couvercle.

Pour remettre l'attache ceinture

Faites glisser l'attache dans la fente en cliquant.

ATTENTION: D'importantes interférences électromagnétiques ou des décharges électrostatiques peuvent provoquer un dysfonctionnement ou une perte de données. Si l'appareil ne fonctionne pas correctement, réinitialisez l'unité ou entenez plus remettez les piles.

Domaine de transmission

La portée de communication dépend de l'environnement et du terrain. Elle sera maximum (jusqu'à 3 km environ) dans des grands espaces ouverts, sans obstacles, tels que collines ou bâtiments. N'essayez pas d'utiliser deux talkies-walkies PMR à moins de 1,5 m de distance. Si vous le faites, vous pourrez avoir des interférences.

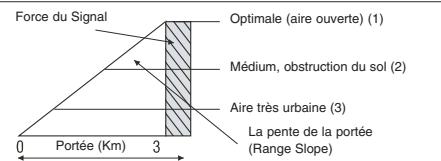

Domaine réel

La portée de transmission de ce produit dépend entièrement de l'environnement et du terrain où il est utilisé. Le diagramme ci-dessous tente de guider l'utilisateur sur la performance à laquelle s'attendre lors de l'utilisation quotidienne du produit.

Le PRM446 est une bande radio libre (à licence ouverte au public). Identifiez-vous quand vous transmettez, car d'autres personnes peuvent être en train de communiquer sur le même canal.

Règles de sécurité - important

• Si vous utilisez un casque d'écoute, ne reglez pas le volume au plus haut niveau afin de protégier vos ouïe.
• Pour limiter l'exposition aux fréquences radio quand vous utilisez TW40, tenez où l'antenne appuie au moins à 5 cm (2 pouces) de ce visage. N'utilisez jamais votre TW40 à l'extérieur pendant un orage. N'utilisez jamais votre TW40 sous la pluie.
• Si vous TW40 est très mouillé, éteignez-le et ent VEZ le bloc-pile. Sèchez le compartiment à piles et laissez ouVERT quelques heures. N'utilisez pas le talkie-walkie avant qu'il soit parfaitement sec.
• Ne pas laisser le TW40 à la portée de jeunes enfants.

Mettre en marche et arrêt le talkie-walkie (on/off)

Pour mettre en marche ou en veille le TW40, appuyez et maintenez enfoncée la touche Marche/Arrêt jusqu'à ce que le numéro du canal s'affiche et que vous entendiez un 'bip'.

Pour étendre le talkie-walkie (ou le mettre en veille), appuyez et maintenez en face la touche Marche/Arrêt jusqu'à ce que le numéro du canal disparaisse de l'affichage.

Vous entendrez une tonalité musicale à chaque fois pour confirmer.

Contrôle du volume

Pour régler le volume du haut-parleur : appuyez sur la touche ou .

Le niveau du volume est indiqué par les barres sur l'affichage.

Vous pourrez régler le volume pendant que vous utilisez votre TW40 ou pendant que l'appareil est en veille (allumé, mais non utilisé).

Changement de canaux et sous-canaux

Le TW40 a huit canaux, numérotés de 1 à 8. Pour communiquer avec d'autres utilisateurs PMR à portée, vos talkies-walkies doivent être toujours réglés sur un même canal.

Appuyez une fois sur la touche MENU. Le numéro de canal actuel clignote sur l'affichage.

Appuyez sur la touche ou pour accéder au canal que vous souhaitez.

3 PTT

Appuyez sur la touche PTT pour confirmer.

Chaque canal a aussi 38 sous-canaux (parfois appelés codes CTCSS) vous permettant d'organiser des groupes d'utilisateurs sous un même canal pour une communication plus privée. Si vous aviez réglé un sous-canal, vous pouvez seulement communiquer avec les utilisateurs étant sur le même canal et sous-canal.

Pour désactiver la fonction du sous-canal, veuillez régler le sous-canal sur 0 (zéro). Vous pourrez alors communiquer avec tout utilisateur étant sur le même canal et ayant aussi désactivé la fonction sous-canal (ou avec les utilisateurs n'ayant pas cette fonction sur leur talkie-walkie).

Appuyez deux fois sur la touche MENU. Le nombre de sous-canal actuel clignote sur l'affiche.

Appuyez sur la touche ou pour accéder au canal que vous souhaitez.

3 PTT

Appuyez sur la touche PTT pour confirmer.

Transmettre et recevoir

Note La transmission PMR est 'un-sens-à-la-fois'. Pendant que vous parlez, vous ne pouvez pas recevoir de transmission.

La transmission PMR est sur fréquence ouverte. Identifiez-vous toujours avant de parler, car d'autres utilisateurs pourraient être sur le même canal.

Pour parler à un autre utilisateur de talkie-walkie :

Appuyez sur la touche PTT et maintenez-la enfoncée, pour que le symbole de transmission (1) s'allume sur l'affichage.

Parlez clairement dans le microphone, d'une voix normale. Ne criez pas.

Quand vous avez fin de parler, relachez la touche PTT (parler)

Pour écouter un autre utilisateur de talkie-walkie :

Assurez-vous que vous n'appuyez pas sur la touche PTT (parler). Le symbole de réception ( ) est indiqué sur l'affichage, quand l'autre personne parle. N'essayez pas de transmettre avant qu'elle ait fini.

Surveillance du canal actuel

Normalement, le TW40 ne capte pas de signaux très faibles. Vous pouvez toutefois surveiller tous les bruits sur le canal actuel.

Pour activer la surveillance du canal actuel

Appuyez sur les touches MENU et ▽ simultanément

Votre appareil captera tous les signaux sur le canal actuel, y compris les bruits de fond.

Appuyez sur la touche MENU pour terminer la surveillance.

Dans le mode VOX, votre talkie-walkie fera une transmission, chaque fois qu'il détecte votre voix (ou une autre voix), sans avoir appuyé sur la touche PTT (parler). Il transmettra pendant 2 secondes au moins, même si vous avez cessé de parler.

Le niveau de sensibilité VOX est représenté par des barres sur l'affiche. Au niveau le plus haut (3), l'appareil captera des bruits faibles (y compris bruit de fond) ; au niveau le plus bas, il ne captera que des sons forts. Pour plus de discrétion, vous pouvez utiliser un kit main-libres (non inclus). Pour ce faire, branchez la prise du casque dans la prise jack.

Pour couper et sélectionner le mode VOX :

Appuyez 3 fois sur la touche MENU. VOX est affiché et OFF clignote sur l'affiche.

Appuyez sur la touche pour régler le niveau de sensibilité VOX (maximum 3).

Si vous appuyez sur la touche de façon répétée, jusqu'à ce que OF disparaisse de l'affichage, le mode VOX sera coupé.

Appuyez sur la touche PTT pour confirmer le réglage. Tant que l'appareil est en mode VOX, VOX est affiché de façon fixe sur l'affichage.

Tonalité d'appel

Vous avez éventuellement activé la tonalité d'appel vers d'autres appareils à portée et réglés sur le même canal (ou sous-canal si applicable) pour les avertir que vous pouvez communiquer avec eux.

Appuyez sur la touche CALL (appel) et relâchez-la.

Vous entendrez une tonalité durant environ deux secondes alors que le symbole de transmission (R) apparait sur le panneau LCD. Tout autre appel à portée et réglé sur le même canal entendra la tonalité d'appel et pourra décider de communiquer avec vous.

Choisir une tonalité d'appoint

Appuyez 4 fois sur la touche MENU.

L'unité entre en mode de réglage d'appel. CR s'affichera à l'écran tandis que 1 clignotera.

Appuyez sur les touches ▲ ou ▼ pour changer la tonalité d'emploi (5 différentes tonalités offertes), les tonalités peuvent être entendues durant ce réglage.

Appuyez sur la touche PTT pour confirmer le réglage.

Désactiver la tonalité d'appel

Lorsque vous envoyez une tonalité d'appel, vous l'entendrez aussi sur tout talkie-walkie. Si vous ne la pouvais pas l'entendre, suivez les instructions ci-dessous

Appuyez 4 fois sur la touche MENU jusqu'à ce que l'unité entre en mode de réglage de la tonalité d'appel.

Appuyez sur les touches ▲ ou ▼ jusqu'à ce que vous voyagiez DF s'affiché à fécran.

Appuyez sur la touche PTT pour confirmer le réglage.

Eteindre le bip roger

Le bip 'Roger' est une tonalité qui est transmise automatiquement lorsque la touche PTT est relâchée. Elle permet d'indiquer à votre interlocuteur que vous avez terminé de parler et que vous êtes désormais en mode de réception.

Pour activer/désactiver le bip 'roger

Appuyez 5 fois sur la touche MENU jusqu'à ce que 0 h s'affiche à l'écran.

Appuyez sur les touches ▲ ou ▼ pour activer ('ON' apparait à l'écran) ou désactiver ('OFF' apparait à l'écran) la tonalité Berger.

Appuyez sur la touche PTT pour confirmer le réglage

Activer/désactiver le bip des touches

Cette fonction vous permet d'entendre un son 'bip' à chaque fois qu'une touche est pressée.

Pour allumer/éteindre le bip des touches

Appuyez 6 fois sur la touche MENU jusqu'à ce que vous VOYEZ s'afficher à l'écran.

Appuyez sur les touches ▽ ou ▲ pour activer ('ON' apparait à l'écran) ou déactiver ('OFF' apparait à l'écran) la tonalité des touches.

Appuyez sur la touche PTT pour confirmer le réglage

Survei

Appuyez 7 fois sur la touche MENU.

DCM apparaît sur l'affichage tandis que 'OFF' clignote.

Insère un char par derrière aba
