¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro. DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE
NOM DES PARTIES 22 SPECIFICATIONS 22 Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.
PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles.
(3) Tenir les spectateurs, les enfants et les visiteurs éloignés, lors de l’utilisation de l’outil motorisé. Une distraction peut faire perdre le contrôle de la machine. Sécurité électrique (1) Les outils à double isolation sont équipés d’une fiche polarisée (une lame est plus large que l’autre). Cette fiche ne pénétrera dans une prise secteur polarisée que dans un sens. Si la fiche ne rentre pas complètement dans la prise, la retourner. Si elle ne rentre toujours pas, contacter un électricien qualifié pour installer une prise élimine polarisée. Ne pas modifier la fiche d’aucune façon. La double isolation le besoin d’un cordon d’alimentation à trois fils et d’un système d’alimentation avec mises à la terre. (2) Eviter tout contact corporel avec les surfaces mises à la terre telles que les canalisations, les radiateurs, les réchauds et les réfrigérateurs. Il y a un risque accru d’électrocution si son corps est mis à la terre. (3) Ne pas exposer les outils motorisés à la pluie ou à l’humidité. De l’eau pénétrant à l’intérieur de l’outil motorisé augmente le risque d’électrocution. (4) Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon pour porter les outils ou tirer sur la fiche du réceptacle. Garder le cordon à l’écart de la chaleur, de l’huile, des arêtes coupantes ou des pièces en mouvement. Remplacer les cordons endommagés immédiatement. Des cordons endommagés augmentent le risque d’électrocution. (5) Lors de l’utilisation d’un outil motorisé, utiliser un cordon de rallonge extérieur marqué “W-A” ou “W”. Ces cordons sont prévus pour une utilisation extérieure et réduisent les risques d’électrocution. Sécurité personnelle (1) Rester sur ses gardes, regarder ce que l’on fait et utiliser son sens commun lors de l’utilisation d’un outil motorisé. Ne pas utiliser un outil en état de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un moment d’inattention lors de l’utilisation de l’outil motorisé peut entraîner de sérieuses blessures personnelles. 17
(5) Ne pas trop présumer de ses forces. Garder en permanence une position et un équilibre correct. Une position et un équilibre correct permettent un meilleur contrôle de l’outil dans des situations inattendues. (6) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Utiliser un masque à poussière, des chaussures de sécurité antidérapantes, un casque dur et une protection pour les oreilles dans les conditions appropriées. Utilisation de l’outil et entretien (1) Utiliser un étau ou toutes autres façons de fixer et maintenir la pièce à usiner sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l’outil. (2) Ne pas forcer sur l’outil. Utiliser l’outil correct pour l’application souhaitée. L’outil correct réalisera un meilleur et plus sûr travail dans le domaine pour lequel il a été conçu. (3) Ne pas utiliser un outil s’il ne se met pas sous ou hors tension avec un interrupteur. Un outil qui ne peut pas être commandé avec un interrupteur est dangereux et doit être réparé. (4) Déconnecter la fiche de la source d’alimentation avant de réaliser tout ajustement, changement d’accessoires ou pour ranger l’outil. De telles mesures de sécurité réduisent le risque que l’outil ne démarre accidentellement. (5) Ranger les outils inutilisés hors de la portée des enfants et des autres personnes inexpérimentées. Les outils sont dangereux dans les mains de personnes inexpérimentées. (6) Entretenir les outils avec soin. Maintenir les outils de coupe affûtés et propres. Des outils correctement entretenus, avec des tranchants bien affûtés, sont moins susceptibles de se coincer et sont plus faciles à contrôler. (7) Vérifier les défauts d’alignement ou grippage des parties mobiles, les ruptures des pièces et toutes les autres conditions qui peuvent affecter le fonctionnement des outils. En cas de dommage, faire réparer l’outil avant de l’utiliser. Beaucoup d’accidents sont causés par des outils mal entretenus. (8) Utiliser uniquement les accessoires recommandés par le fabricant pur le modèle utilisé. Des accessoires qui peuvent convenir à un outil, peuvent devenir dangereux lorsqu’ils sont utilisés avec un autre outil. Réparation (1) La réparation de l’outil ne doit être réalisée uniquement par un réparateur qualifié. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures.
(2) Lors de la réparation d’un outil, utiliser uniquement des pièces de rechange identiques. Suivre les instructions de la section d’entretien de ce mode d’emploi. L’utilisation de pièces non autorisées ou un non respect des instructions d’entretien peut créer un risque d’électrocution ou de blessures.
1. Tenir les outils par les surfaces de grippage lors de la réalisation d’opération où l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil “sous tension” mettra les parties métalliques de l’outil “sous tension” et électrocutera l’utilisateur. 2. TOUJOURS porter des bouchons d’oreille lors de l’utilisation de l’outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.
NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil. 4. NE JAMAIS utiliser l’outil sans que tous les dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil. 5. Utiliser l’outil correct. Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu : par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches. 6. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi. 7. Manipuler l’outil correctement. Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé. 8. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.
Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement. 11. Garder propres les évents d’air du moteur. Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment. 12. Utiliser l’outil motorisé à la tension nominale. Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller. 13. NE JAMAIS utiliser un outil défectueux ou qui fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé. 14. NE JAMAIS laisser fonctionner l’outil sans surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté. 15. Manipuler l’outil motorisé avec précaution. Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé. 16. Ne pas essuyer les parties en plastique avec du solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement. 17. TOUJOURS porter des lunettes de protection qui respectent les dernières révisions du Standard ANSI Z87.1.
19. NE JAMAIS appliquer d’eau ni d’huile de lubrification, car cela pourrait provoquer des chocs électriques. 20. NE JAMAIS appuyer la ponceuse orbitale rotative trop fort contre une surface. Le fait d’appuyer trop fort sur la ponceuse orbitale rotative peut déchirer la toile émeri ou raccourcir la durée de service de la ponceuse elle-même. 20
21. TOUJOURS utiliser la ponceuse orbitale rotative en toute sécurité pour assurer une utilisation correcte. Cette ponceuse orbitale rotative est une ponceuse à surface plane sèche portable qui a été conçue pour la finition des surfaces en bois ou en métal et des couches de fond. 22. TOUJOURS installer la ponceuse solidement. 23. TOUJOURS porter un masque de protection lors de l’utilisation de la ponceuse orbitale rotative dans un espace clos. 24. Définitions pour les symboles utilisés sur cet outil V volts Hz hertz A ampères no vitesse sans charge W watt Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions: 䡬 Seuls les SERVICE APRÉS-VENTE HITACHI AGRÉÉ peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d’origine doivent être utilisées. 䡬 Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique ; sinon le plastique risquerait de se dissoudre.
Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.
Logement (B) Plaque signalétique Dimension du papier du verre (Diamètre extérieur) Poids Pour enlever la peinture. Pour enlever la rouille.
1. Source d’alimentation S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du produit. électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.
S’assurer des points suivants avant de travail; 䡬 Pas de gaz, liquide ou objet inflammable sur le chantier. 䡬 Le ponçage d’une tôle d’acier fine peut provoquer un bruit assourdissant. Dans ce cas, mettre un tapis en caoutchouc sous la pièce. 䡬 Prendre les mesures anti-bruit qui s’imposent pour éviter tout effet néfaste du bruit électrique sur l’environnement. 䡬 Eloigner les enfants et toutes les personnes non autorisées. 23

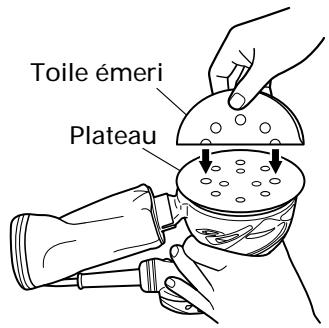

6. Installation du papier de verre Grâce à la fixation à rabattement, il suffit de poser le papier de verre sur la patin pour le mettre en place. Quand vous installez le papier de verre, pour qu'il corresponde aux deux orifices sur le patin, pliez-le le long de l'axe des deux orifices comme illustré sur la Fig. 3. Ensuite, servez-vous des orifices le long de la pliure en tant que guide pour faire correspondre le papier de verre au patin. Enfin, pressez le papier de verre de façon uniforme sur le patin.

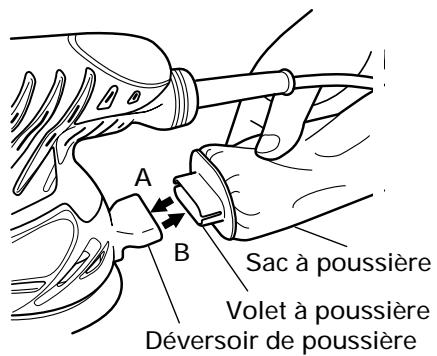

Plateau Tenir l’entonnoir de poussière et le pousser dans le sens de la flèche A pour le fixer au déversoir de poussière, comme indiqué par la Fig. 4. (2) Retrait du sac à poussière Tenir l’entonnoir de poussière et le tirer dans le sens de la flèche B pour le détacher du déversoir de poussière, comme indiqué par la Fig. 4.

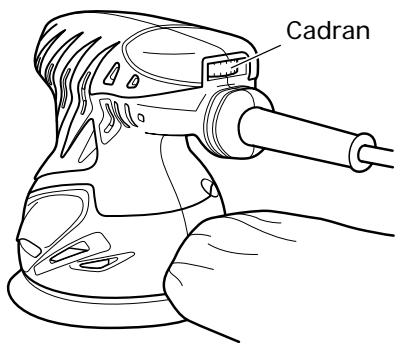

être coupé et le rendement de travail.

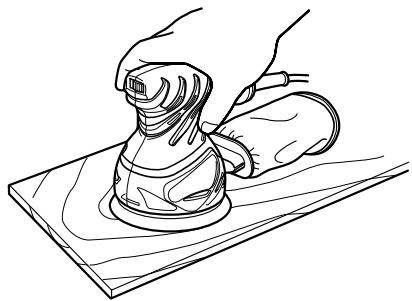

à ce que le papier de verre soit uniformément en contact avec la surface à poncer, comme indiqué par la Fig. 6. NE JAMAIS appliquer une pression excessive sur la ponceuse au cours du ponçage. Une pression excessive peut provoquer une surchage du moteur, réduire la durée de vie du papier de verre et diminuer l’efficacité du ponçage ou du polissage.

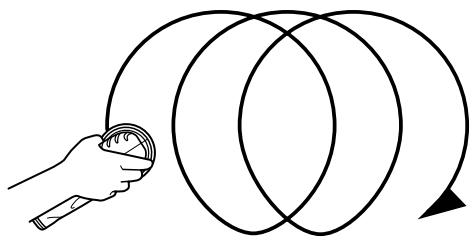

Déplacez-la en la bougeant vers le haut et le bas ou en effectuant des cercles de plus en plus grands. (Fig. 7 et 8)
REMARQUE: Ne jamais mettre l’interrupteur d’alimentation sur MARCHE (ON) lorsque la ponceuse est en contact avec la surface à poncer. Cette précaution est nécessaire pour éviter d’endommager la pièce à travailler. La même précaution doit être prise lorsque l’interrupteur d’alimentation est mis sur ARRET (OFF). INSTALLATION DES ACCESSOIRES EN OPTION AVERTISSEMENT:

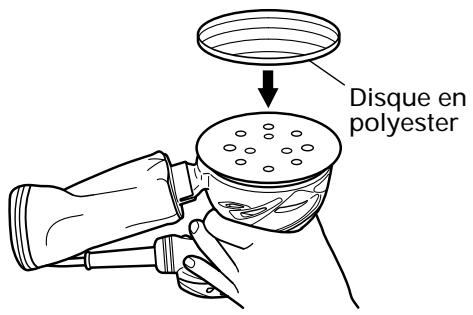

Etant donné que la fixation est de type à rabattement comme pour le papier de verre, il suffit de presser le disque en polyester contre le patin pour l'installer (Fig. 9).
1. Vidage et nettoyage du sac à poussière Si le sac à poussière contient trop de sciure de bois, la récupération de poussière sera difficile. Vider le sac lorsqu’il est plein. Enlever le sac à poussière, ouvrir la fermeture et jeter le contenu.
Remplacer le papier de verre dès que des traces d’usure excessive sont visibles, car l’utilisation d’un papier de verre trop usé diminuera l’efficacité des opérations et risque, de plus, d’endommager le coussinet.
Inspecter régulièrement toutes les vis et s’assurer qu’elles sont serrées à fond. Si l’une des vis était desserrée, la resserrer immédiatement.
Pour assurer à tout moment la sécurité et la protection contre les chocs électrique, confier l’inspection et le remplacement des balais en carbone de l’outil EXCLUSIVEMENT à UN CENTRE DE SERVICE APRÈS -VENTE AGRÉÉ PAR HITACHI.
Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par SERVICE APRÈS-VENTE HITACHI AGRÉÉ.
PRECAUTION: Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un SERVICE APRÈS-VENTE HITACHI AGRÉÉ. Il sera utile de présenter cette liste de pièces au SERVICE APRÈS-VENTE HITACHI AGRÉÉ lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.
Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. NO utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI.
PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial. Utilización y cuidados de la herramienta (1) Utilice abrazaderas u otra forma práctica de asegurar y sujetar la pieza de trabajo sobre una plataforma estable. La sujeción de la pieza de trabajo con la mano o contra su cuerpo puede ser inestable y conducir a la pérdida del control. (2) No fuerce la herramienta. Utilice la herramienta correcta para su aplicación. Con la herramienta correcta realizará mejor el trabajo y ésta será más segura para la velocidad para la que ha sido diseñada. (3) No utilice la herramienta si el interruptor de alimentación de la misma no funciona. Cualquier herramienta que no pueda controlarse con el interruptor de alimentación puede resultar peligrosa, y deberá repararse. (4) Desconecte el enchufe del cable de alimentación antes de realizar cualquier ajuste, cambiar accesorios, o guardar la herramienta. Tales medidas preventivas de seguridad reducirán el riesgo de que la herramienta se ponga en funcionamiento accidentalmente. (5) Guarde las herramientas que no vaya a utilizar fuera del alcance de niños y de otras personas no entrenadas. Las herramientas son peligrosas en manos de personas inexpertas. (6) Realice el mantenimiento cuidadoso de las herramientas. Mantenga las herramientas afiladas y limpias. Las herramientas adecuadamente mantenidas, con los bordes cortantes afilados, serán más fáciles de utilizar y controlar. (7) Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no hayan piezas rotas, y demás condiciones que puedan afectar la operación de las herramientas. En caso de que una herramienta esté averiada, repárela antes de utilizarla. Muchos de los accidentes se deben a herramientas mal cuidadas. (8) Utilice solamente los accesorios recomendados por el fabricante para su modelo. Los accesorios adecuados para usar con una herramienta pueden ser peligrosos cuando se utilicen con otra. Servicio de reparación (1) El servicio de reparación deberá realizarlo solamente personal cualificado. El servicio de mantenimiento o reparación realizado por persona no cualificado podría resultar en el riesgo de lesiones. 31
1. Fuente de alimentación Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.
Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.
Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.
Como se muestra en la Fig. 4, sujete la entrada del polvo y presiónela en el sentido de la flecha B para extraerla de la salida del polvo.
Boca de salida Salida del serrín del polvo Fig. 4
Vacíe la bolsa de serrín cuando se llene. Extraiga la bolsa para el serrín, abra la cremallera, y vacíe el serrín.
Cambiar el papel de lija tan pronto como se note en él una abrasión excesiva. La utilización de un papel de lija desgastado disminuirá la eficiencia del trabajo y podría dañar la almohadilla.
Inspeccione regularmente todos los tornillos y asegúrese de que estén completamente apretados. Si hay algún tornillo flojo, apriételo inmediatamente.
Hitachi deben ser realizadas por un CENTRO DE SERVICIO AUTORIZADO DE HITACHI. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al CENTRO DE SERVICIO AUTORIZADO DE HITACHI para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.
● Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et ● Arsenic et chrome du bois d'oeuvre traité chimiquement. Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.
Alogunos polvos creados por el lijado mecámico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas [por le Estado de California] como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:
