BRUKSANVISNING DSL60 Wood's

Alle modeller av Wood's avfuktere har:

Verdensledende avfuktere fra Wood's

OBS! Ved plassering i baderom og ved bassenger skal avfukteren fastmonteres. Avfukteren bør også sikres med jordfeilbryter i disse rommene.

Bruk av Wood's avfuktere

Rengjøring og vedlikehold

OBS! Ta alltid støpselet ut av stikkontakten før rengjøring.

Tips!

Wood er en verdensledende produsent av blant annet avfuktere. Deres avfuktere er tilpasset nordisk klima - avfuktingskapasiteten er god selv ved lave temperaturer og fuktnivåer. Den brukes med gode resultater i rom som lett blir fuktige, som kjellere, garasjer, hytter osv. Den er utmerket til tørking av klesvask, med høy effektivitet og lavt strømforbruk.

Mengden fukt som avfukteren fjerner avhenger av temperatur, fuktighetsnivå og plassering. Selv været utendørs påvirker avfukterens ytelse.

Ved kaldt vær synker mengden vann luften kan bære - dermed minker avfukterens uttak av vann. Avfukteren er tilpasset for temperaturområdet mellom +5°C og 35°C. (Gjelder ikke DSL60 som kun må brukes hvor temperaturen er over +16°C.)

Wood's avfuktere er sikre i drift og produsert for å fungere kontinuerlig i mange år. Derfor kan Wood's gi hele 5 års garanti på kompressoren og 2 års garanti på øvrige komponenter.

Kondens oppstår når varm fuktig luft treffer kalde flater som tak, vegger eller vinduer. Når vanndampen kjøles ned, skjer det en kondensering og vanndråper oppstår. Ved høy luftfuktighet kan soppskader oppstå, noe som gjør at hus og innredning tar skade. Slike miljøer kan også føre til sykdom hos beboerne, da sopp trives i fuktige miljøer. En avfukter med høy kapasitet skaper et godt og sunt fuktnivå. For optimal effekt bør en holde dører og vinduer lukket i de rom som skal avfuktes.

En avfukter brukes i blant annet kjellerrom, vaskerom, garasje, campingvogn, hytte og båt. Blir avfukteren stående i kaldere miljø, se tips på slutten av brosjyren.

Plassering av avfukteren

Wood's avfukter er lett å flytte da den er utstyrt med hjul. Alt som trengs er at en har tilgang på et jordet 220/240 V uttak, men tenk på følgende:

• Avfukteren bør ikke stilles i nærheten av veggmontert ovn eller andre varmekilder, eller utsettes for direkte sollys når den er i arbeid.
• Man kan med fordel bruke en varmeovn for å holde temperaturen over +5°C.
• Avfukteren skal stå minst 25 cm fra vegg og andre hindre for at luftgjennomstrømmingen skal være maksimal.

OBS! Ved plassering i baderom og ved basseng må avfukteren fastmonteres. Avfukteren bør også sikres med jordfeilbryter i slike miljø.

Før avfukteren tas i bruk

Om avfukteren transporteres liggende kan det hende at oljen har rent ut fra kompressoren og inn i rørsystemet. La derfor avfukteren stå i noen timer før du tar den i bruk. Det er meget viktig at oljen får tid til å renne tilbake til kompressoren, ellers kan det oppstå alvorlig skade.

1. Sørg for at vannbeholderen er riktig plassert og at flotøren henger fritt. (Se avsnitt Flotøren.)
2. Koble avfukteren til et jordet uttak.
3. Velg viftehastighet.
4. Still inn ønsket fuktighetsnivå ved hjelp av hygrostaten. (Se avsnitt Hygrostaten.)

OBS! Når avfukteren har vært i bruk, så bør man la den hvile i ca 3 minutter før den slås på igjen. Dette for at det automatiske styringssystemet ikke skal bli ødelagt.

Flotøren

Flotøren består av en hvit plastflotør som henger ned i vannbeholderen. Når vannet når opp og flotøren flyter opp, stenges avfukteren av automatisk for å forhindre oversvømmelse. Når du har tømt beholderen og skal sette den tilbake, gjør du følgende.

1. Før inn vannbeholderen til den berører flotøren.
2. Tipp beholderen slik at den skrår noe.
3. Skyv inn beholderen den siste biten. Se etter at flotøren henger fritt ned i beholderen.

OBS! Det er viktig at flotøren henger fritt, da dens oppgave er å føle på vannstanden og stenge av maskinen når vannet når ønsket høyde. Henger ikke flotøren fritt kan det føre til at vannbeholderen renner over.

Avlede vannet til avløp

Ved å kople en hageslange til stussen som følger med, kan vannet ledes direkte til avløp.

1. Trekk ut stikkontakten. Ta deretter bort vannbeholderen for å komme til slangestussen.
2. Skru på slangestussen som følger med avfukteren. Sett på en vanlig hageslange og før denne til avløp. Se til at slangen ikke kommer høyere enn selve dråpe dekselet.
3. Sett inn stikkontakten.

Uten slange direkte til avløp

1. Trekk ut stikkontakten. Ta deretter bort vannbeholderen for å komme til slangestussen.
2. Skru på slangestussen som følger med avfukteren. Sett på en vanlig hageslange og før denne til avløp. Se til at slangen ikke kommer høyere enn selve dråpe dekselet.
3. Sett avfukteren direkte over avløpet og la vannet dryppe direkte ned gjennom hullet i avfukterens bunn og videre ned i avløpet.

Hygrostaten

Wood's avfuktere er utstyrt med en innebygd hygrostat som stilles inn på ønsket fuktnivå. Hygrostaten føler på den aktuelle fukten og slår avfukteren av og på automatisk.

1. Still inn hygrostaten på max.
2. Still inn viftebryteren på trinn 2. (Gjelder ikke DS12.)
3. Når ønsket fuktighetsnivå er oppnådd, vris hygrostatbryteren til venstre til avfukteren stopper.

OBS! Den aktuelle relative fuktigheten måles enkelt med et hygrometer. Det anses som behagelig å legge fuktnivået mellom 40% og 50% RH.

Når vannbeholderen er full, stenges avfukteren av automatisk. Varselslampen på avfukterens front tennes for å varsle at tanken er full, og denne bør tømmes.

1. Trekk ut stikkontakten.
2. Tøm vannbeholderen.
3. Sett tilbake den tomme beholderen og se til at flotøren henger fritt. (Se avsnitt Flotøren.)
4. Sett i stikkontakten.

Luftfilteret

Luftfilteret på baksiden sørger for at avfukteren holder seg renest mulig.

Det er viktig at filteret holdes rent slik at luften kan sirkulere fritt gjennom systemet. Filteret bør derfor rengjøres med jevne mellomrom.

1. Løsne filteret ved å trekke det ut på midten, deretter frigjøres festeleppene på sidene.
2. Filteret kan rengjøres med et mildt rengjøringsmiddel eller støvsuges.
3. La filteret tørke og sett det tilbake på plass.

Automatisk avriming

Wood's avfuktere er utrustet med en timer som sørger for at kjøleslyngen avrimes en gang i timen. Timeren stenger av kompressoren. Viften fortsetter å dra den romtempererte luften gjennom avfukteren, som dermed smelter isen og vannet renner ned i beholderen. Dette avtiningssystemet gjør at avfukteren fungerer helt ned mot +5°C.

OBS! Modellen DSL60 er utstyrt med en frostvakt som virker slik at kompressoren stenger av når avrimning skjer ved temperatur under +16°C.

Viften

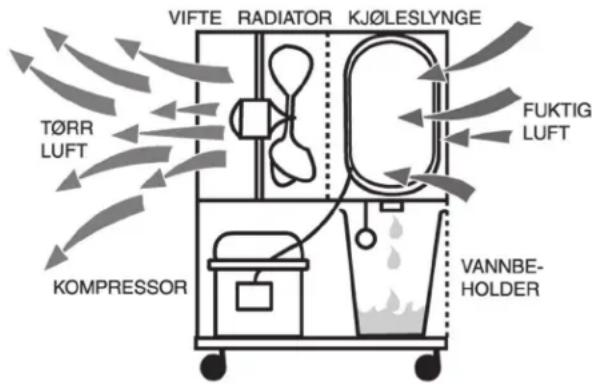

Viften sørger for at luft strømmer gjennom avfukteren. Fuktig luft trekkes inn fra baksiden og går gjennom kjøleslyngen, deretter gjennom den varme radiatoren, for så å komme ut tørr på fremsiden. Woods avfukter har to viftetrinn, bortsett fra DS12.

• Posisjon 2 – avfukteren arbeider maksimalt for å tørke luften (større luftgjennomstrømning).
• Posisjon 1 – gir en roligere gange.

Rengjøring og vedlikehold

Wood's avfuktere krever rengjøring for å opprettholde sin høye avfuktingskapasitet.

• Frontspaltene kan støvsuges eller rengjøres med en børste.
• Kjøleslyngene rengjøres best med klut og varmt vann.
• Luftfiltret kan støvsuges eller vaskes.
• Viftemotoren er permanent smurt og krever ikke videre vedlikehold.

OBS! Trekk alltid ut stikkontakten ved rengjøring.

Tips!

• Der avfukteren benyttes i ekstremt fuktige miljøer eller i rom hvor temperaturen er under +10°C, kan avfukteren slutte å virke. Det bygges da opp en stor mengde is på kjøleslyngen. Steng av avfukteren og sett den på en stol eller bord et stykke over gulvet, slik at isen kan smelte bort.
• Iblant kan det være nødvendig å sette inn noe tilleggsvarme for at temperaturen skal holde seg over +5°C.
• For å få ut maksimal avfuktningskapasitet i et rom anbefales at tilførselen av luft utenfra og fra tilstøtende rom minimeres, dvs. steng dører og ventiler.

VIKTIG!

Wood's avfuktere må bare tilkoples jordet stikkontakt.

Når avfukteren trenger service

Om avfukteren trenger service må du i første omgang kontakte den du har kjøpt den av. For alle garantikrav, ta med kjøpskvittering.

Garantier

5 års garanti mot produksjonsfeil på kompressoren og 2 års garanti mot øvrige produksjonsfeil. Merk at garantien bare gjelder ved fremvisning av kvittering.

Importør for Norge

Strateg Trade

Strandgt 61

4307 Sandnes

Tel: [phone]

Mob: [phone]

Fax: [phone]

Anbefalte anvendelsesområder

Temp DS & ED: +5°C til +35°C

Temp DSL60: +16°C til +35°C

Relativ fuktighet: 0% til 80 %

WC WOOD Ltd Kanada, er ISO 9001 sertifieret.

TEKNISKE DATA

	DS12	DS15	DS28	DS36	DSL60	ED50
Max arbeidsområde	90\ m2	100\ m2	140\ m2	190\ m2	330\ m2	230\ m2
Behandlet luft per time st. 1	256\ m3/tim	255\ m3/tim	190\ m3/tim	197\ m3/tim	135\ m3/tim	129\ m3/tim
Behandlet luft per time st. 2	-	520\ m3/tim	336\ m3/tim	347\ m3/tim	320\ m3/tim	296\ m3/tim
Avfukting ved 27°C og 60% R.F.	6,1 l/døgn	6,7 l/døgn	10,4 l/døgn	13,2 l/døgn	27,0 l/døgn	21,1 l/døgn
Avfuktning ved 30°C og 80% R.F.	11,1 l/døgn	12,0 l/døgn	17,5 l/døgn	20,8 l/døgn	39,5 l/døgn	33,2 l/døgn
Effekt ved 27°C og 60% R.F.	220 W/time	240 W/time	460 W/time	510 W/time	803 W/time	850 W/time
Tankvolum	10,4 liter	10,4 liter	10,4 liter	10,4 liter	10,4 liter	10,4 liter
Kjølmedia	R134A	R134A	R134A	R134A	R407C	R407C
Dimensjoner LxBxH mm	343x406x527	343x406x527	343x406x527	343x406x527	343x406x527	343x406x527
Vekt	22 kg	22 kg	24 kg	26 kg	28 kg	28 kg
Lydnivå decibel	38 dB	38-50 dB	38-50 dB	38-50 dB	38-58 dB	38-58 dB

Alle Wood's avfukter modeller har:

Trinnløs hygrostat, vaskbart luftfilter, 4 hjul, varsellys ved full beholder, jordet stikkontakt 220/240 V, slangestuss for avrenning til sluk, automatisk avriming, sikkerhetsklasse IP21(X1) som kreves for alle våtrom, 2 viftehastigheter (untatt for DS12), farven er hvit untatt ED50 og DSL60 som er sorte, arbeidsintervallet ligger mellom +5°C og +35°C (untatt DSL60 som kun må brukes hvor temperaturen er over +16°C).

Problem	Lösning
Avfukteren starter ikke	Se etter om avfukteren er tilkopplet og at sikringen ikke er gått.Om varsellampen lyser, kontroller vannbeholderen er tom og sitte riktig på plass.Sørg for at flotøren henger frittKontroller at hygrostaten fungerer. Avfukteren bør starte når hygrostat bryteren stilles på max.
Avfukter ikke	Se etter at viften går.Se til at luften går fritt gjennom avfukteren. Frontribbene og luftfilteret skal være rene og avfukteren skal stå min. 20-30 cm fra veggen.Hør etter om kompressoren er i gang, men tenk på at avfukteren kan være inne i en avfuktningscykel og da står kompressoren. Følg nøye med i ca 35 min.Kontroller et det ikke legger seg tukke ilsag på slyngen.
Høyt lydnivå	∅k avstanden mellom avfukteren og omgivelsenKjøleslyngene kan ligge inntil en annen og skape viberasjoner . Trekk ut stikkontakten og rett på slyngen
Isoppbygging på kjøleslyngene	Ta bort filtrene for å se at det ikke ligger noe og stenger for luftgjennomgangen gjennom avfukteren.Timern som styrer den automatiske avrimingen kan være i stykker, da stenger ikke kompressoren av for avriming.
Vann kommer ikke i beholderen	Se etter at avløpet på dråpebrettet ovenfor vanntanken ikke er tilstoppet.
Stenger ikke av ved full vannbeholder	Det er viktig at flotøren henger fritt i vannbeholderen. Gjør den ikke det vil den ikke stoppe avfukteren og du får oversvømmelse.
Om ingen av overnevnte hjelper så må du ta kontakt med forhandleren for kontroll og eventuell reperasjon.
