BRUKSANVISNING Reg Touch Devi

1 Innledning ..... 4

1.1 Sikkerhetsinstruksjoner ..... 5

2 Innstillinger....6

2.1 Stille inn temperatur ..... 7
2.2 Klokkeslett og dato ..... 8
2.3 Perioder med senking av temperaturen....10

2.4 Bortreist....18

2.5 Minimum gulvtemperatur . . . 21

2.6 Gjenopprette standard temperaturinnstillinger.... 22

2.7 Sikkerhetslås ..... 24

2.8 Frostsikring ..... 26

2.9 Strømforbruk....29

2.10 Bakgrunnslysstyrke ..... 30

2.11 Språk....31

2.12 Slå termostaten på/av . . . . . . 33

3 Feilmeldinger....34

4 Fjerne frontdekselet på termostaten

35

5 Garanti....35

6 Instruksjon for kassering ..... 36

1 Innledning

DEVIreg™ Touch er en elektronisk termostat som er spesialkonstruert for gulvvarmesystemer. Termostaten har blant annet følgende funksjoner:

• Pekeskjerm med bakgrunnslys.
  ■ Brukervennlig menystyrt betjening.
• Strømspareplan: Et standard eller tilpasset tidsurprogram med fullt fleksibelt dags- og klokkeslettmønster, der du kan forhåndsinnstille temperaturen på strømsparenivåer f.eks. når du er på jobb eller når du sover - og der varmen slås på og av til optimale tidspunkter, slik at ønsket temperatur nås til riktig tid.

- Åpent vindu-funksjon som hindrer sterk oppvarming hvis temperaturen plutselig synker.

- Ferieinnstilling: Den vanlige programplanen kan slås av i bestemte perioder.

- Forbruksmåler.

- Hurtigknapptilgang til funksjoner som frostsikring og bortreist-funksjon.

1.1 Sikkerhetsinstruksjoner

Følg disse retningslinjene:

• Termostaten må ikke tildekkes, f.eks. ved at det henges håndklær eller lignende over den! Dette reduserer termostatens evne til å registrere og regulere romtemperaturen riktig.
• Søl ikke væske av noe slag på termostaten.
• Termostaten må ikke åpnes, demonteres eller endres på noen måte.
• Hvis termostaten installeres på et sted der det kan være små barn, må barnesikring brukes.
• Strømforsyningen til termostaten må ikke avbrytes.
• Installasjon av termostaten må utføres av en autorisert og kvalifisert installatør i samsvar med lokale forskrifter.

2 Innstillinger

Grunnleggende regler for endring av termostatinnstillinger
Tilgang til ulike innstillinger	Trykk direkte på det elementet på skjermen du ønsker å åpne.
∅ke en verdi Trykk	på pilen > (hold inne for å bla raskt gjennom verdiene)
Senke en verdi Trykk	på pilen < (hold inne for å bla raskt gjennom verdiene)
Bekrefte en verdi	Trykk i øverste høyre hjørne på skjermen.
Avbryte innstillin-gene	Trykk pil tilbake i øverste venstre hjør-ne på skjermen for å gå tilbake til for-rige skjermbilde uten å lagre innstil-lingene.
Gå tilbake til van-lig temperatur-visning	Bruk pil tilbake i øverste venstre hjør-ne på skjermen til du kommer tilbake til hovedmenyen, og trykk deretter midt i hovedskjermbildet.

2.1 Stille inn temperatur

Når displayet er inaktivt, vises den faktiske temperaturen som måles i rommet:

Når du aktiverer displayet, viser det ønsket temperatur (den temperaturen du har stilt inn):

Hvis systemet varmer opp, blinker opp-pilene til venstre for temperaturen.

Senke eller heve temperaturen

1. Berør displayet på termostaten for å aktivere det. Trykk deretter pil opp eller ned på høyre side av skjermen.

2.2 Klokkeslett og dato

Stille klokkeslett og dato

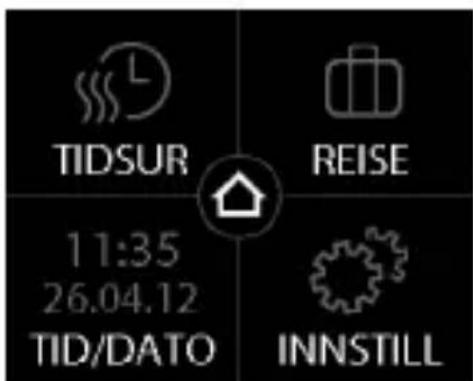

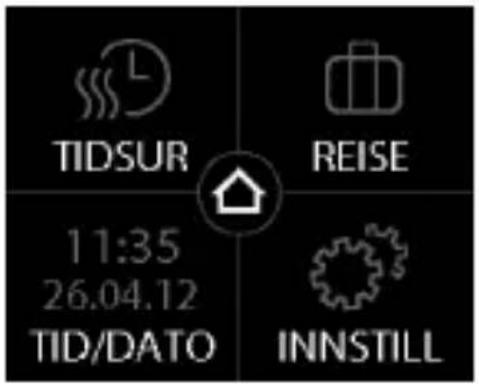

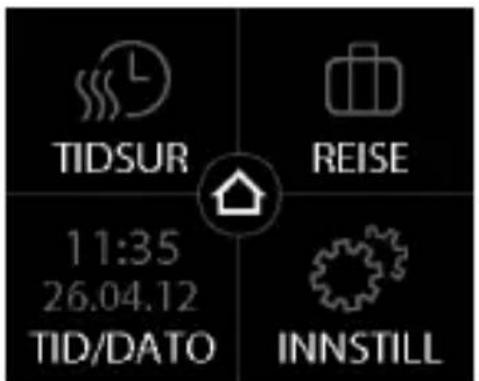

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

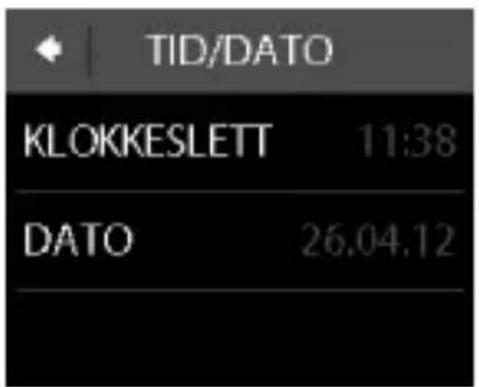

1. Trykk KLOKKESLETT/DATO i nederste venstre hjørne på skjermen. Trykk deretter KLOKKESLETT.

1. Trykk på timetallet.

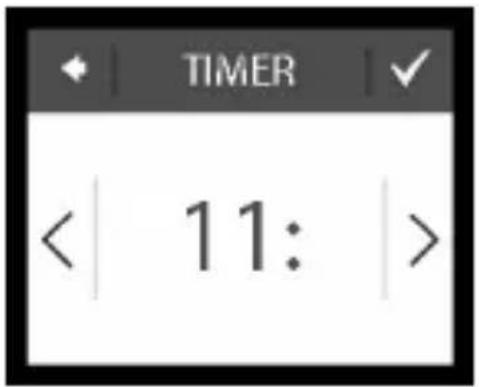

1. Bruk pilene < og > til å stille inn timetallet. Trykk √or å bekrefte.

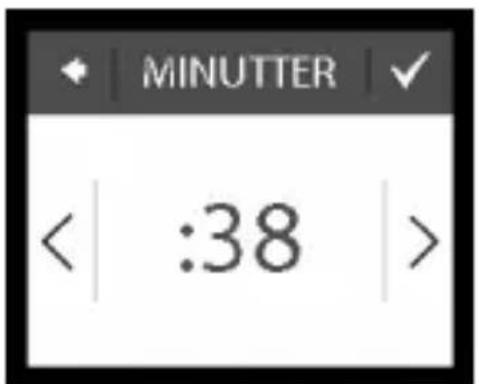

1. Trykk på minuttallene, og bruk pilene < og > for å stille inn minutter. Trykk for å bekrefte, og trykk vajen for å gå tilbake til skjermbildet KLOKKESLETT/DATO.

1. Trykk DATO.

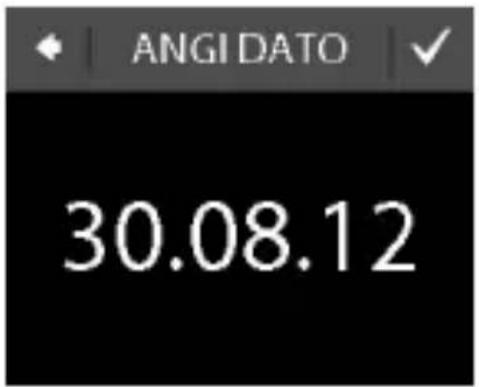

1. Trykk på henholdsvis dag, måned og år, og still inn da- toen ved hjelp av pilene < og > og trykk √or å bekrefte. Trykk √skjermbildet SETT DATO.

Hvis du vil gå tilbake til den vanlige temperaturvisningen, trykker du på tilbakepilen øverst i venstre hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på

2.3 Perioder med senking av temperaturen

Du kan stille inn termostaten på en konstant temperatur, eller du kan la termostaten skifte automatisk mellom perioder med lavere temperatur (også kalt økonomitemperatur) og perioder med komforttemperatur.

Termostaten er innstilt på følgende komfortperioder som standard:

■ Mandag - fredag: 6.00 - 8.00 og 16.00 - 22.30.
■ Lørdaq - søndaq: 7.00 - 22.45.

Du bruker termostatens tidsur til å endre de forhåndsdefinerte komfortperiodene, og til å stille inn ønsket komfort- og økonomitemperatur. Merk: Tidsurfunksjonen må være aktivert (PÅ) for at du skal kunne skifte mellom komfort- og økonomitemperatur.

Termostaten har en forvarmingsfunksjon. Når denne funksjonen er aktiv (dvs. VARSEL er satt til PÅ når du trykker INNSTILLINGER og deretter ALTERNATIVER), trenger du bare å velge tidspunktene der du ønsker komfort- og økonomitemperatur. Termostaten beregner deretter når oppvarmingen skal starte for å nå ønsket temperatur til spesifisert tid.

Angi komfort- og økonomiperioder

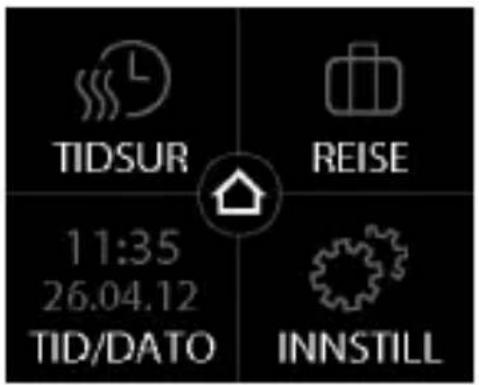

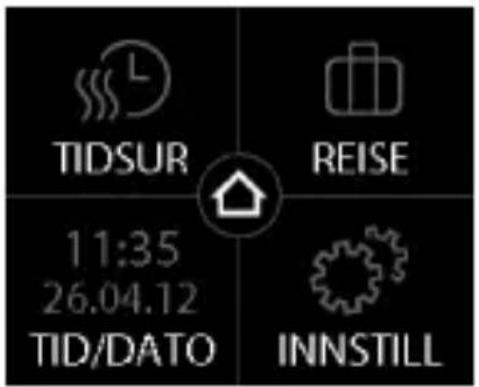

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk TIDSUR i øverste ven- stre hjørne på menyen. Trykk deretter JUSTER TIDSPLAN

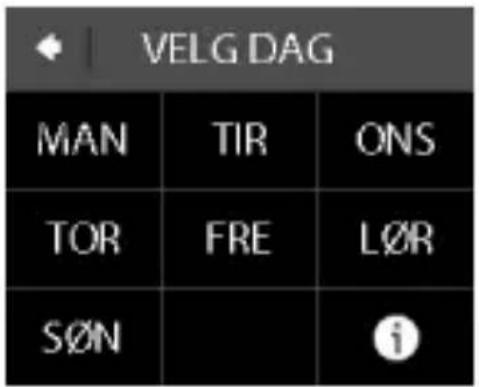

1. Trykk en ukedag der du vil skifte mellom komfort- og økonomiperioder. Du kan definere opptil 2 komfortperioder per dag (og dermed også 2 økonomiperioder).

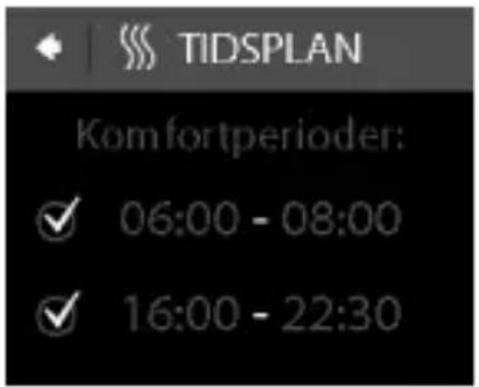

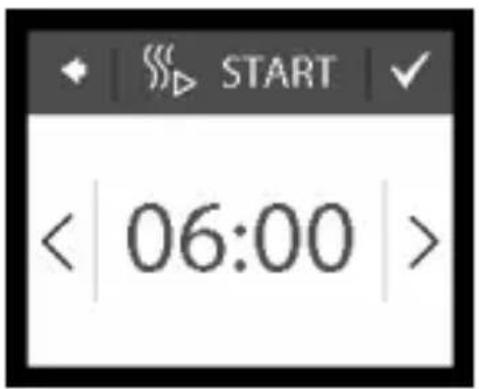

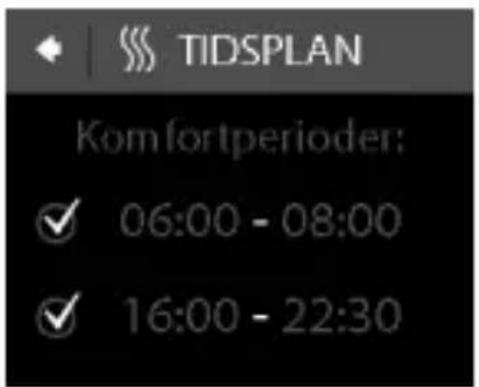

2. Trykk det første klokkeslettet (dvs. 06.00 i eksempelet) for å angi starttidspunkt for den første komfortperioden.
3. Trykk pilene < og > for å angi starttidspunkt for komfortperioden. Trykk √or å bekrefte.
4. Trykk sluttidspunktet for den første komfortperioden for å angi det (dvs. 08.00 i eksempelet).

1. Trykk pilene < og > for å angi sluttidspunkt for komfortperioden. Trykk √ or å bekrefte.

2. Gjenta trinn 4 til 7 for å angi starttidspunkt og slut-tidspunkt for den andre komfortperioden hvis du ønsker det. Hvis ikke, trykker du kontrollmerket ved siden av den andre komfortperioden for å deaktivere den.

Merk: Alle tidsrom utenfor de definerte komfortperiodene regnes automatisk som økonomiperioder.

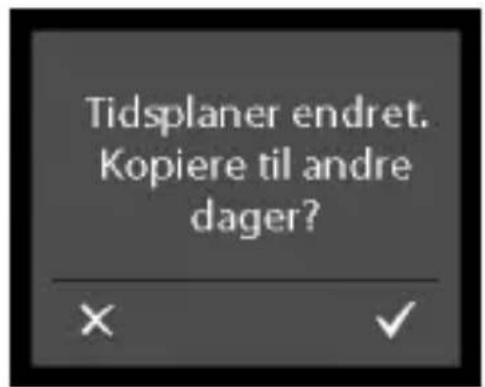

1. Trykk √ for å bekrefte komfortperiodene. Nå vises et skjermbilde der du kan kopiere de spesifiserte komfortperiodene til andre ukedager.

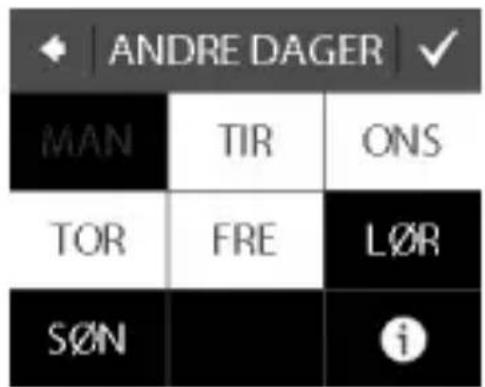

2. Trykk NEI hvis komfortperiodene bare gjelder den valgte ukedagen, eller trykk JA for å gå til et skjermbilde der du kan velge aktuelle dager. Trykk deretter √ for å kopiere komfortperiodene til disse dagene.

1. Gjenta trinn 3 til 7 for å definere komfortperioder for andre ukedager.

Hvis du vil gå tilbake til den vanlige temperaturvisningen, trykker du på tilbakepilen øverst i venstre hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på

Angi komfort- og økonomitemperaturer

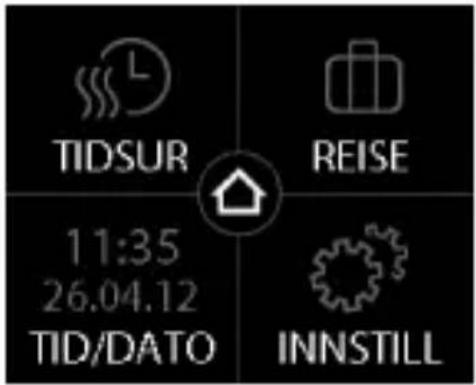

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk TIDSUR i øverste ven- stre hjørne på menyen. Trykk deretter TEMPERATURER

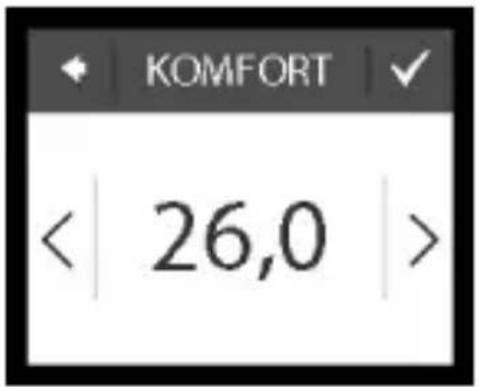

1. Trykk KOMFORT og bruk pile- ne < og > til å stille inn kom- forttemperaturen. Trykk √ for å bekrefte.

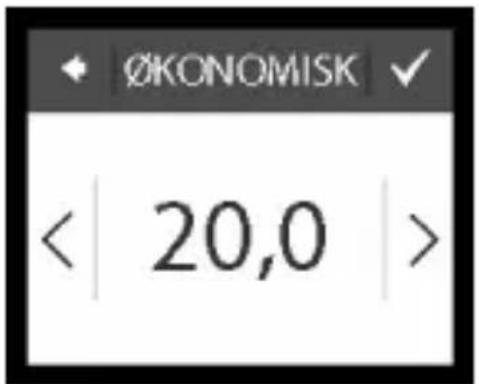

1. Trykk ∅KONOMISK og bruk piltastene < og > til å stille inn økonomitemperaturen. Trykk for å bekrefte.

Få oversikt over innstilte komfortperioder

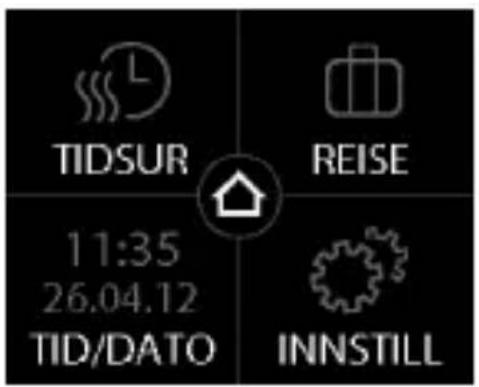

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk TIDSUR i øverste venstre hjørne på menyen. Trykk deretter JUSTER TIDSPLAN

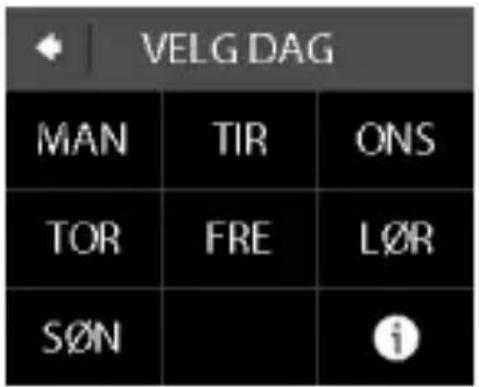

1. Trykk informasjonsikonet ne- derst til høyre i skjermbildet VELG DAG.

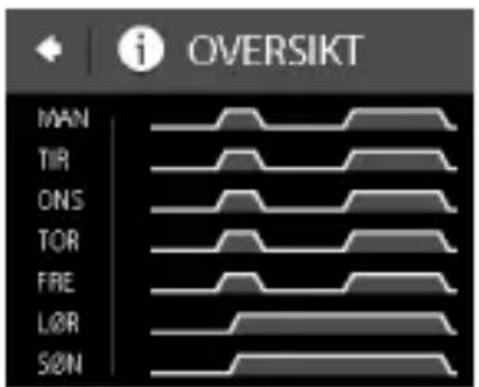

En grafisk oversikt over de innstilte komfortperiodene i en uke vises.

Hvis du vil gå tilbake til den vanlige temperaturvisningen, trykker du på tilbakepilen øverst i venstre hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på

Slå tidsurfunksjonen på og av

Du kan for eksempel slå av tidsurfunksjonen midlertidig hvis du ønsker å forlenge komfortperioden en liten stund.

Når tidsuret er slått av, vises et håndsymbol i øvre del av termostatdisplayet (for å illustrere at temperaturen stilles inn manuelt).

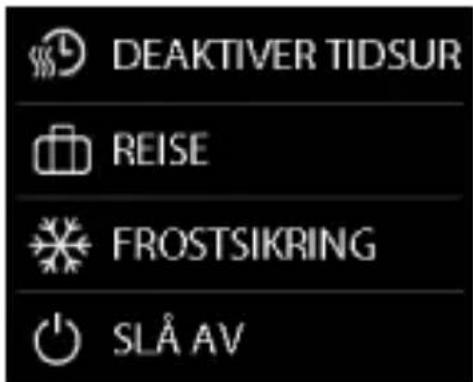

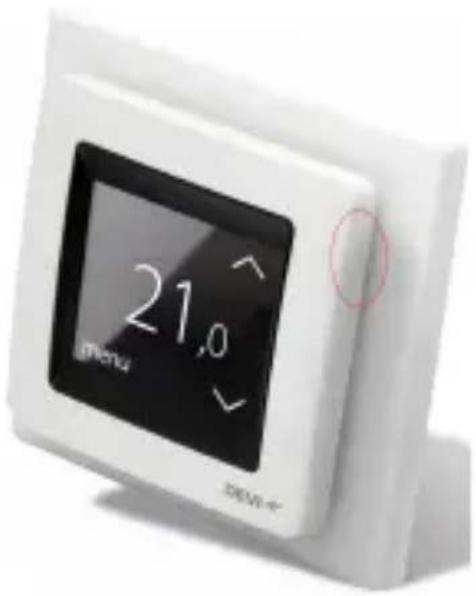

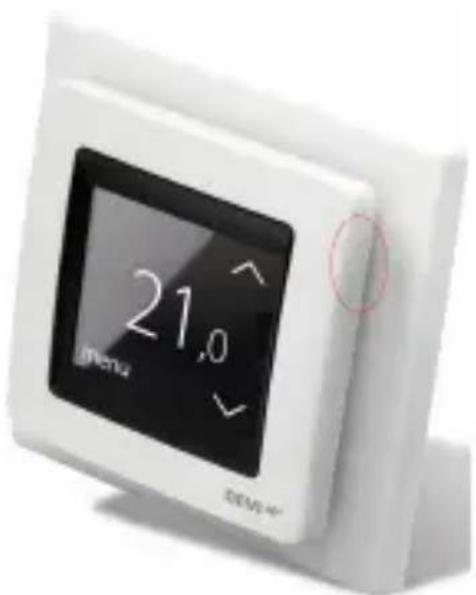

1. Trykk på knappen på siden av termostaten.

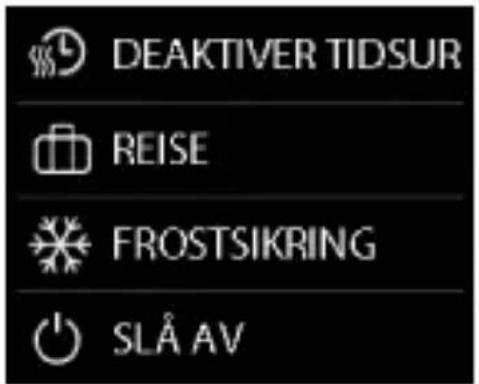

1. Trykk AKTIVER TIDSUR for å slå på tidsurfunksjonen, eller DEAKTIVER TIDSUR for å slå det av.

2.4 Bortreist

Den temperaturen du stiller inn, blir opprettholdt 24 timer i døgnet i det antallet dager du velger. Etter det valgte antallet dager gjenopptas normalinnstillingene.

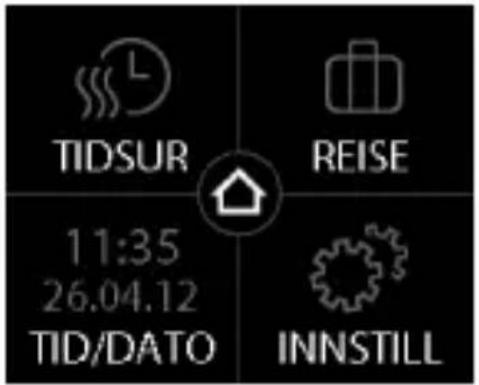

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk BORTREIST i øvre høyre hjørne i menyen. Trykk deretter PERIODE.

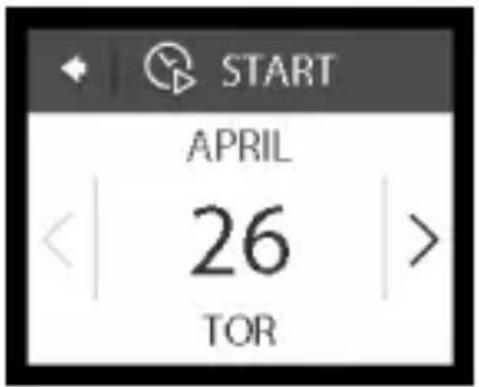

1. Trykk på startdatoen og bruk pilene < og > til å stille inn da- toen. Trykk for å bekrefte. Hold inne pilene < eller > for å bla raskt gjennom datoene.

1. Trykk på sluttdatoen og bruk pilene < og > til å stille inn datoen. Trykk √o ganger for å bekrefte.

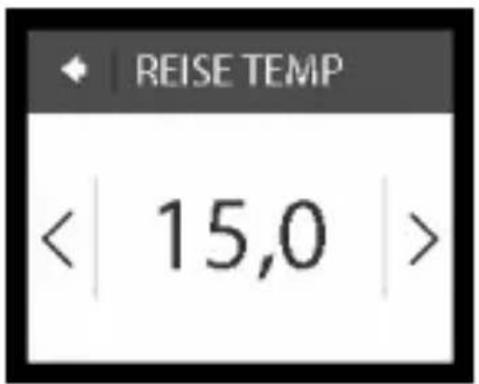

2. Trykk BORTREIST-TEMP. og bruk pilene < og > til å stille inn temperaturen mens du er bortreist. Trykk √or å be-krefte.

1. Kontroller at bortreist-modus er aktivert. Hvis ikke, trykker du BORTREIST og trykker deretter PÅ. Trykk √or å be-krefte.

Et koffertsymbol vises på displayet på den angitte startdatoen.

Deaktivere bortreist-funksjonen

1. Berør displayet på termostaten for å aktivere det. Trykk deretter av i nederste venstre hjørne.

Merk: Denne funksjonen kan bare aktiveres hvis både romføler og gulvføler er tilgjengelig.

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

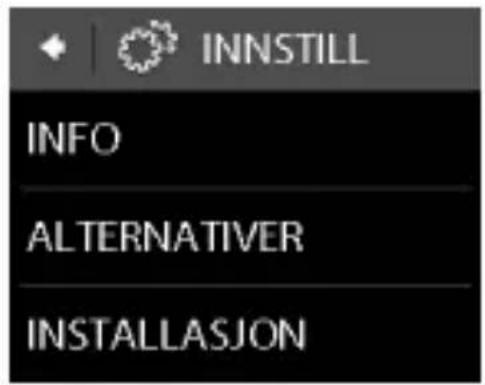

1. Trykk på Innstillinger nederst i høyre hjørne på menyen. Trykk deretter på ALTERNA-TIVER.

1. Bruk pilene på høyre side av skjermen for å gå til MIN. GULVTEMP., og trykk for å velge den. Trykk deretter MIN. GULV og PÅ. Trykk for å bekrefte.

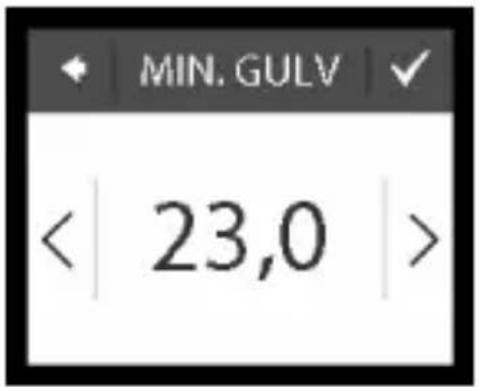

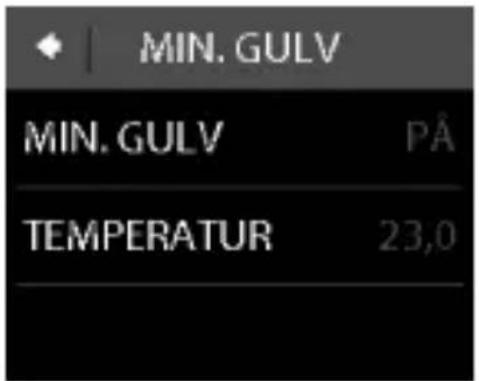

1. Trykk TEMPERATUR. Bruk deretter pilene < og > for å stille inn laveste gulvtemperatur. Trykk √or å bekrefte.

Gulvtemperaturen holdes nå over den spesifiserte nedre grensen.

2.6 Gjenopprette standard temperaturinnstillinger

Gjenopprette standard temperaturinnstillinger

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk på Innstillinger nederst i høyre hjørne på menyen. Trykk deretter på ALTERNA- TIVER.

1. Bruk pilene på høyre side av skjermen for å gå til GJEN-OPPRETT TEMP., og trykk for å velge den. Trykk deretter for å bekrefte.

Hvis du vil gå tilbake til den vanlige temperaturvisningen, trykker du på tilbakepilen øverst i venstre hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på

2.7 Sikkerhetslås

Sikkerhetslåsen brukes til å låse displayet for å hindre uønskede endringer i termostatens innstillinger.

Låse displayet

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk på Innstillinger nederst i høyre hjørne på menyen. Trykk deretter på ALTERNATI-VER.

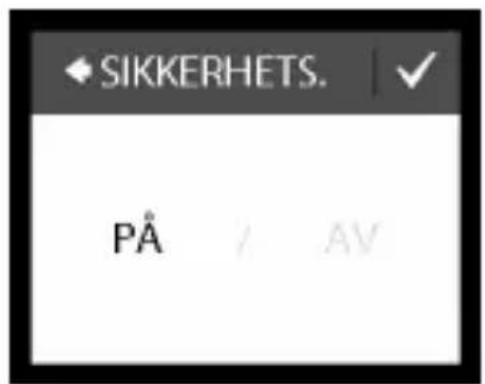

1. Trykk BARNESIKRING. Trykk deretter PÅ. Trykk for å be-krefte.

1. Trykk på knappen på siden av termostaten.

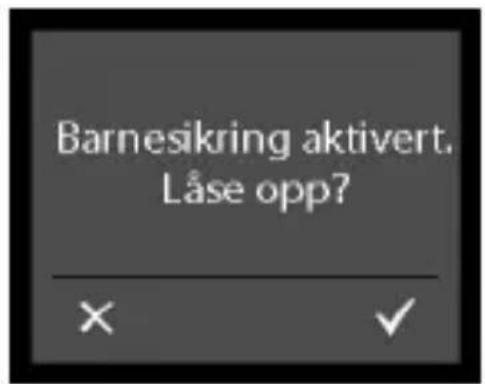

1. Trykk √or å låse opp display-et.

2.8 Frostsikring

Frostsikring brukes til å opprettholde en bestemt mini- mumstemperatur for å unngå frost (5 °C er standard).

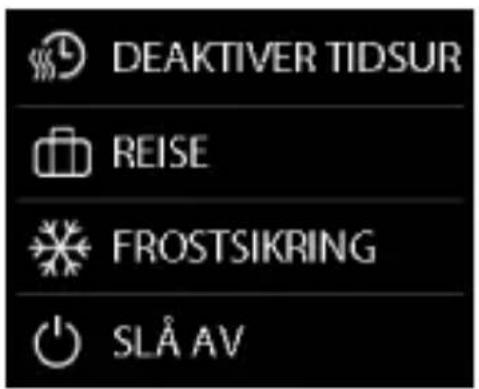

1. Trykk på knappen på siden av termostaten.

1. Trykk FROSTSIKRING.

Et frostsymbol vises på displayet.

1. Berør displayet på termostaten for å aktivere det. Trykk deretter av i nederste venstre hjørne.

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk på INNSTILLINGER ne- derst i høyre hjørne på meny- en. Trykk deretter på INSTAL- LASJON og MANUELT OPP- SETT.

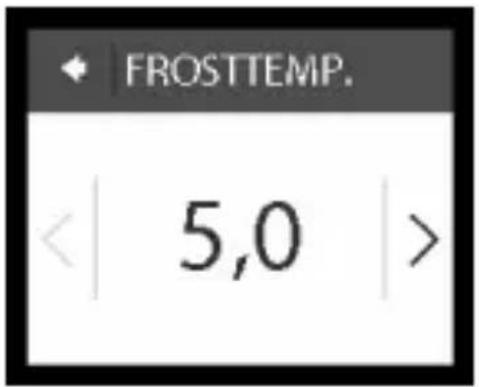

1. Bruk pilene til høyre i skjerm-bildet for å gå til FROSTSIK-RING, og trykk for å velge den. Bruk deretter pilene < og > for å stille inn frostbeskyt-telsestemperaturen. Trykk for å bekrefte.

Kontrollere strømforbruket

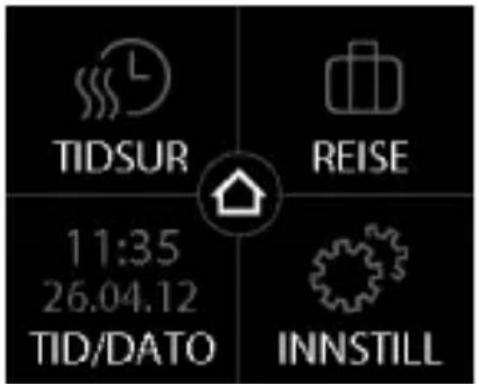

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk på Innstillinger nederst i høyre hjørne på menyen. Trykk deretter Info.

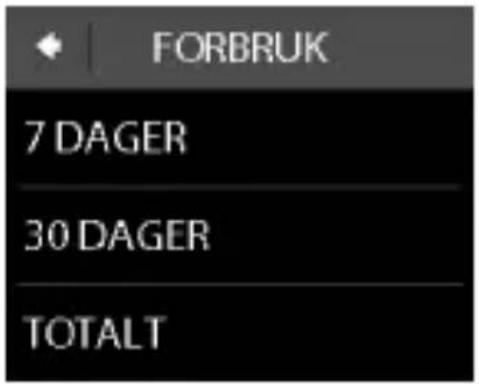

1. Trykk Forbruk. Trykk deretter perioden du vil se strømforbruket for: siste 7 dager, siste 30 dager eller totalt strømforbruk siden termostaten ble installert.

Hvis du vil gå tilbake til den vanlige temperaturvisningen, trykker du på tilbakepilen øverst i venstre hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på

2.10 Bakgrunnslysstyrke

Endre bakgrunnsbelysningen

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk på INNSTILLINGER ne- derst i høyre hjørne på meny- en. Trykk deretter på ALTER- NATIVER.

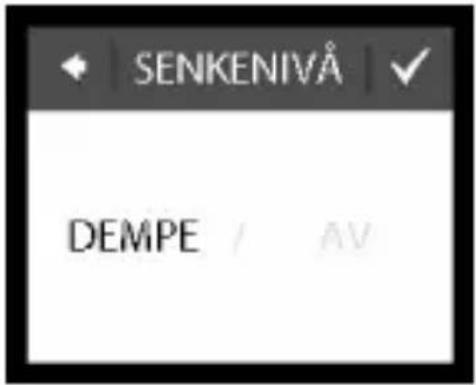

1. Bruk pilene på høyre side av skjermen til å gå til SENKENI-VÅ, og trykk for å velge funksjonen. Trykk deretter DEMPE for å redusere lysstyrken, eller AV for å slå av bakgrunnsbelysningen. Trykk √or å be-krefte.

Hvis du vil gå tilbake til den vanlige temperaturvisningen, trykker du på tilbakepilen øverst i venstre hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på 📋.

2.11 Språk

Velge språk

1. Trykk på termostatskjermen for å aktivere den, og trykk deretter på meny.

1. Trykk på Innstillinger nederst i høyre hjørne på menyen. Trykk deretter på ALTERNA- TIVER.

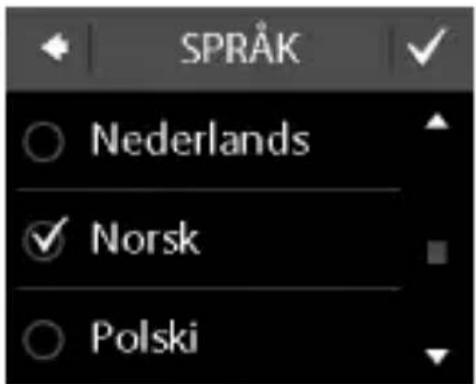

1. Bruk pilene på høyre side av skjermbildet for å finne ønsket språk, og trykk for å velge det. Trykk deretter på √ øverst i høyre hjørne for å be-krefte.

Hvis du vil gå tilbake til den vanlige temperaturvisningen, trykker du på tilbakepilen øverst i venstre hjørne på skjermbildet helt til du kommer til hovedmenyen. Trykk deretter på

1. Trykk på knappen på siden av termostaten.

1. Trykk SLÅ AV.

Et strømsymbol vises på displayet.

Feilmelding Problem Løsning
	Termostaten er overopphetet, og er slått av.	La termostaten kjøle seg ned en stund. Slå deretter termostaten av og på igjen. Hvis feilen vedvarer, kontakter du den autoriserte installatøren.
	Gulvføleren er kortsluttet.	Hvis feilen vedvarer, kontakter du den autoriserte installatøren.
	Gulvføleren er frakoblet.	Hvis feilen vedvarer, kontakter du den autoriserte installatøren.

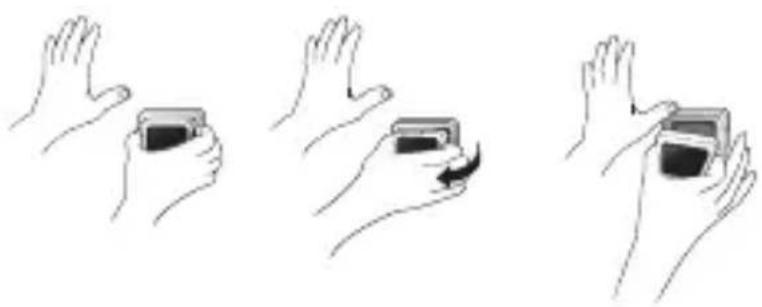

4 Fjerne frontdekselet på termostaten

Viktig IKKE trykk på skjermen när du fjerner frontdekselet eller klikker det tilbake på plass.

Trykk fingrene under siden av frontdekselet, og trekk det mot deg:

Termostaten monteres igjen ved å klikke den tilbake på plass.

5 Garanti

6 Instruksjon for kassering
