BRUKSANVISNING T 5206 MIELE

Bruks- og installasjonsanvisning Tørketrommel T 5206

Bruksanvisningen må leses før oppstilling - installasjon - igangsetting. Da beskytter du deg mot person- og materiellskade.

M.-Nr. 05 493 100

Sikkerhetsregler og advarsler....4

Aktivt miljøvern

Kassering av transportemballasjen 7

Kassering av gamle maskiner 7

Tips for energisparing 7

Beskrivelse av tørketrommelen

Betjeningspanel....8

Symbolene på betjeningsfeltet 9

Bruk av maskinen 9

Råd for tørking 10

Programoversikt....11

Riktig tørking

① Klargjøring av tøyet 13
② Innlegging av tøyet 13
3 Programvalg 14
4 Programstart 14
5 Programslutt 14

Programendring

Avbryte programmet 15

Etterinnlegging eller uttaging av tøy 15

Omvalg av program under tørkingen....15

Rengjøring og stell

Rengjøring av lofiltrene 16

Rengjøring av tørketrommelen....17

Feilretting

Hvis feil oppstår 18

Service....22

Oppstilling

Front....23

Bakside 24

Oppretting 25

Myntautomat 25

Installasjon av utluftningsrøret

Installasjon av utluftningsrøret 26

Beregning av utluftningsrøret. 28

Installasjonseksempler 31

Elektrotilkobling 34

Tekniske data 35

Les bruksanvisningen før du tar tørketrommelen i bruk. Den gir viktige opplysninger om sikkerhet, bruk og vedlikehold av maskinen. På den måten forebygges person- og ma-skinskade.

Oppbevar bruksanvisningen og gi den videre til en eventuell senere eier.

Forskriftsmessig bruk

Tørketrommelen skal kun brukes til tørking av tekstiler som er vasket i vann og som ifølge produsentens vedlikeholdsanvisning tåler trommeltørking.

Annen bruk kan innebære fare. Produ- senten er ikke ansvarlig for skader som skyldes annen bruk enn tørketrommelen er bestemt for, eller feil betjening.

Teknisk sikkerhet

Kontroller før tørketrommelen oppstilles om den har ytre, synlige skader. En skadet maskin må ikke oppstilles og settes i gang.

Før tørketrommelen tilkobles, må tilkoblingsdataene (sikring, spenning og frekvens) på typeskiltet sammenlignes med dataene for elektronettet. Ta eventuelt kontakt med elektrofagfolk.

Sikkerheten for det elektriske anlegget i maskinen garanteres kun hvis den kobles til et forskriftsmessig installert jordingssystem. Det er meget viktig at denne grunnleggende sikkerhetsforutsetningen kontrolleres. I tvilstilfeller bør fagfolk kontrollere husinstallasjonen. Produsenten kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning.

Av sikkerhetsgrunner må du ikke bruke skjøtekabler (brannfare på grunn av overheting).

■ Maskinen oppfyller de påbudte sikkerhetskrav. Hvis ukyndige reparerer maskinen, kan brukeren utsettes for fare, som produsenten ikke kan ta ansvaret for. Reparasjoner skal bare utføres av fagfolk som er autorisert av Miele.

Defekte komponenter må bare skiftes ut med originale Miele-reservedeler. Bare for disse delene garanterer Miele at de sikkerhetskra-vene vi stiller til våre maskiner blir oppfylt.

Ved feil eller ved rengjøring og stell må tørketrommelen kobles fra strømnettet. Maskinen er strømløs bare när:

• støpselet for maskinen er tatt ut eller
• sikringen i husinstallasjonen er utkoblet eller
• skrusikringen i husinstallasjonen er skrudd helt ut.

Bruk

En forutsetning for at sikker bruk garanteres, er at installasjon og montering av denne maskinen på ikke-stasjonære oppstillingssteder (f.eks. skip) bare må utføres av fagfolk.

Det er fare for forgiftning på grunn av tilbakesuging av avgasser hvis

• gass-gjennomstrømningsovn
• gassoppvarming
• kullfyrt ovn med pipetilknytning osv. er installert i samme eller nærliggen-de rom, og undertrykket er 4 Pa (0,04 mbar) eller mer.

Unngå undertrykk ved å sørge for tilstrekkelig ventilasjon, f.eks.med:

• ventilasjonsåpninger, som ikke kan stenges, i ytterveggen.
• vindusbryter: tørketrommelen kan startes bare när vinduet er åpent.

La feieren kontrollere at bruk av tørketrommelen ikke er forbundet med fare og at undertrykk på 4 Pa eller mer unngås.

Tørketrommelen må bare brukes när den er tilknyttet et utluftningsrør.
Skal tørketrommelen installeres sammen med flere andre tørketromler til et utluftningssamlerør, må det monteres en tilbakeslagsklaff for hver tørketrommel direkte på samlerøret. Hvis ikke dette gjøres, kan tørketromlene bli skadet og den elektriske sikkerheten redusert!
Utblåsningsluften må ikke føres til røyk- eller avgasspipe som er i bruk, heller ikke til en sjakt som tjener til utluftning fra rom med ildsteder. Røyk og avgasser kan bli sugd tilbake.
Lukk døren etter hver tørkeomgang. Da kan du forhindre at:

– barn lener seg mot døren slik at tørketrommelen vipper.

– barn forsøker å klatre inn i trommelen eller gjemme gjenstander i den.

Ikke plasser tørketrommelen i rom hvor det er fare for frost. Temperaturer som ligger tydelig under frysepunktet, reduserer tørketrommelens startforhold. Tøyet blir ikke tørt, og en feilmelding kommer (lampen "→Antikrøll/Stopp" blinker).

Brannfare er til stede ved tekstiler som:

• inneholder skumgummi, gummi eller gummilignende deler.
• er behandlet med ildsfarlige rensemidler.
• inneholder rester av hårspray, neglelakkfjerner eller lignende.
• er fylt med dun og er skadet (f.eks. puter eller jakker). Dun som faller ut, kan forårsake brann.

Unngå at overflater av rustfritt stål (front, deksel, kabinett) kommer i kontakt med flytende rengjørings- og desinfeksjonsmidler som inneholder klor eller natriumhypokloritt. Slike midler kan utløse korrosjon på stålet. Aggressive damper fra klorblekevæske kan også fremkalle korrosjon. Åpnede beholdere med slike midler må derfor ikke oppbevares i umiddelbar nærhet av maskinen.

Bruk av tilbehør

Tilbehørsdeler kan monteres bare hvis de uttrykkelig er godkjent av Miele.

Hvis andre deler monteres til eller i ma- skinen, tapes krav i forbindelse med garanti og/eller produktansvar.

Kassering av gamle maskiner

Trekk støpselet ut av stikkontakten. ∅delegg tilkoblingsledning og støpsel. På den måten bidrar du til å forhindre misbruk av tørketrommelen.

Kassering av transportemballasjen

Emballasjen beskytter tørketrommelen mot transportskader.

Emballasjematerialene er valgt med sikte på miljøvennlighet og avfallsbehandling; de kan derfor gjenvinnes.

Tilbakeføringen av emballasjen til materialkretsløpet sparer råstoff og reduserer avfallsmengden.

Forhandleren tar vanligvis emballasjen i retur. Hvis du selv må bli kvitt emballasjen, lever den på offentlig avfallsanlegg/miljøstasjon, som vil sørge for gjenvinning.

Kassering av gamle maskiner

Gamle maskiner inneholder ofte verdifulle materialer. Lever den gamle maskinen for gjenvinning - enten gjennom forhandleren eller direkte til offentlig avfallsanlegg/miljøstasjon.

Sørg for at maskinen oppbevares barnesikkert til den kjøres bort. Se "Sikkerhetsregler og advarsler".

Tips for energisparing

■ Sentrifuger tøyet godt før tørkingen. Du sparer inntil 30 % energi og tid hvis du sentrifugerer med 1200 o/min i stedet for 600 o/min.
■ Tørk helst maksimal tøymengde for hvert enkelt tørkeprogram (se "Programoversikt"). Da er energiforbruket gunstigst, for vasketøymengden sett under ett.
■ På denne måten kan du unngå unødig forlengelse av tørketiden og økt energiforbruk:
– Sørg for tilstrekkelig ventilasjon av rommet under tørkingen.
– Rengjør lofilteret etter hver tørking.
■Jo rettere, glattere og kortere utluftningsrøret er, desto mindre er friksjonsmotstanden for utblåsningsluften. Dette er fordelaktig for tids- og energibehovet.

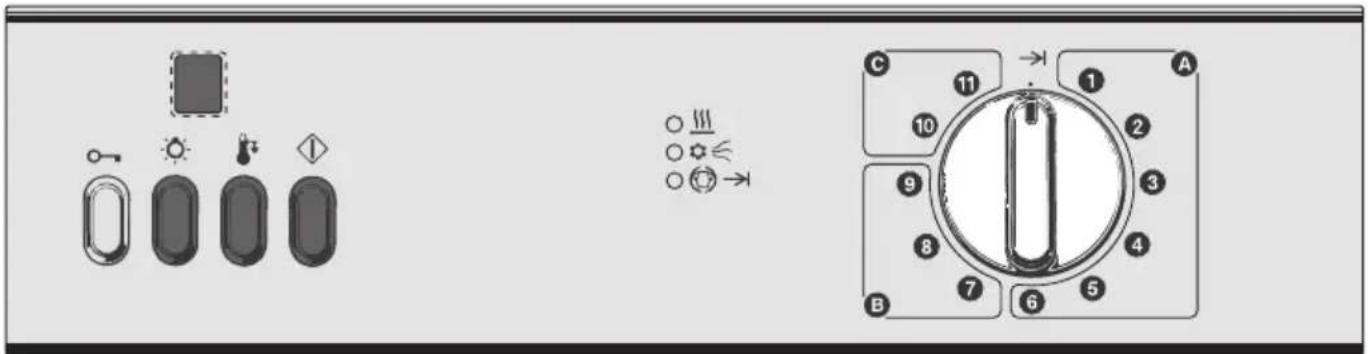

Betjeningspanel

Reduksjon av lufttemperaturen i trommelen (for ømfintlige tekstiler med vedlikeholdssymbol ☐, f.eks. av akryl)

Start

starter tørkeprogrammet

Display

(over trykktastene)

viser tallet for oppnådd tørketrinn. Visning ved antikrøll: "0" Ved tidsvalg ingen visning.

Kontrollamper for programforløpet

Tørking Kaldluft →IAntikrøll/Stopp

Programvelger

Programvelgeren kan dreies til venstre og høyre.

A Koke-/kulørtvask

①Ekstra tørt
②Skaptørt+
③Skaptørt
4 Stryketørt
⑤ Stryketørt
6 Rulletørt

B Lettstelt

⑦Skaptørt+
8 Skaptørt
9 Stryketørt

© Tidsvalg

For forklaring av symbolene på betjeningsfeltet følger et panel med tørketrommelen. Dette plasseres til venstre ved siden av betjeningspanelet.

■Sett panelet inn i den nedre skinnen, trykk det nedover og la det samtidig gå på plass oppe.

Bruk av maskinen

Denne tørketrommelen er spesielt egnet for bruk i fellesvaskerier, selvbetjeningsvaskerier osv., hvor betydelige mengder tøy skal tørkes.

Grunnregler

Tørk koke-/kulørtvask og lettstelt tøy ved normal temperatur med ønsket tørketrinn.

∅mfintlige tekstiler med vedlikeholdssymbol ☐, f.eks. av akryl, tørkes ved lav temperatur.

Kontroller før tørkingen hvilket tørkesymbol som er angitt på vedlikeholdsmerket.

Symbolene betyr:

☐= Tåler trommeltørking ved normal temperatur
☐= Tåler trommeltørking ved lav temperatur
☒= Tåler ikke trommeltørking

Tørketips

Strikkevarer (f.eks. T-skjorter, trikot) krymper ofte i første vask. Unngå overtørking, for å unngå videre krymping.

Kjøp eventuelt slike plagg en eller to størrelser større enn vanlig.

Stivet tøy kan trommeltørkes. Doser imidlertid dobbelt mengde stivelse for å oppnå vanlig appretureffekt.

Krøllømfintlige tekstiler bør ikke tørkes i programmet "B Lettstelt - 7

Skaptørt+".

Lettstelte skjorter eller bluser av 100 % bomull kan ha lett for å krølle, avhengig av kvalitet.

Tørk slike plagg i et program med lav tørrhetsgrad (f.eks. 9 Stryketørt).

Ekstra krøllømfintlige tekstiler bør henges til tørk på kleshenger.

Krølldannelsen i lettstelte tekstiler

øker jo mer tøy det er i tørketrommelen. Dette gjelder spesielt for meget ømfintlige stoffer.

Reduser tøymengden til 2 kg eller, om nødvendig, til 1,5 kg.

Nye, mørke tekstiler bør ikke tørkes sammen med lyse tekstiler. Det er fare for at fargestoff fra de mørke tekstilene kan smitte over på de lyse.

Følgende tekstiler bør ikke tørkes i trommel:

Ull og ullblandinger

De har lett for å tove seg og krympe.

Innvendig stoff kan krympe, avhengig av kvalitet.

Ren lin

Trommeltørkes bare hvis produsenten tillater det ifølge vedlikeholdsmerket. Ellers kan stoffet "nuppe".

Program Tøy-/tekstiltype Maks.Tørketrinn		tøy-mengde1)	Råd
A KOKE-/KUL∅RTVASK
1 Ekstra tørt Flerlags tekstiler, som ikke blir gjennomtørre i programmet2 Skaptørt+.		6 kg Ikke tørk strikkeplagg (f.eks. T-skjorter) i programmet1 Ekstra tørt - fare for krymping.
2 Skaptørt+ Ett- og flerlags tekstiler, som for-skjellige tekstiler av bomull (f.eks. frotté-håndklær, trikot).		6 kg
3 Skaptørt (EN 61121)	Ensartede tekstiler av bomull (trikot, sengetøy, frotté).	6 kg Hvis noen av tekstilene er for fuktige, velg1 Ekstra tørt eller2 Skaptørt+.
4 Stryketørt △Bomull eller lin(f.eks.duker eller sengetøy, stivet tøy)		6 kg -
5 Stryketørt △△(EN 61121)		6 kg Hvis tekstilene er for fuktige til å strykes for hånd, velg4 Stryketørt △.
6 Rulletørt Bomull eller lin, som skal rulles; også stivet tøy.		6 kg Tøyet bør ligge sam-menrullet til det skal rulles, slik at det ikke tør-ker.

1) Vekt for tørt tøy

Programoversikt

Program Tøy-/tekstiltype Maks.		tøy-mengde1)	Råd
Tørketrinn
2 LETTSTELT
7 Skaptørt+ Lettstelte tekstiler av syntetfiber eller blandingsstoffer (f.eks. gensere, joggedresser o.l.), som ikke blir tørre nok i programmet 8 Skaptørt.		3 kg Følg produsentens anvisninger for blandingsstoffer av ull/syntetfiber, da ullandelen harlett for å tove seg.
8 Skaptørt(EN 61121)	Lettstelte skjorter, duker osv. av blandingsstoffer (f.eks. bomull/syntetfiber)	3 kg
9 Stryketørt Lettstelte skjorter, duker av blandingsstoffer (f.eks. bom-ull/syntetfiber), som skal strykes.		3 kg
C Tidsvalg
10 Kaldluft Tekstiler som bare skal gjennomluftes.		6 kg -
11 Varmluft Enkeltplagg (f.eks. badehåndklær, bade-bukser). Ettertørking av flerlags tekstiler som på grunn av sin beskaffen-het har forskjellige tørkeegenskaper.		6 kg -

① Klargjøring av tøyet

■ Sorter tøyet så godt som mulig etter:
- fiber- og stofftype,
- ønsket tørrhetsgrad,
- lik størrelse,
- lik restfuktighet etter sentrifugering.

Da oppnås et jevnt tørkeresultat.

■ Knapp eller knytt igjen dynetrekk og putevar, slik at ikke småplagg havner inni dem.
■ Lukk glidelåser og bind sammen tekstilbelter og forklebånd.

Fjern fremmedlegemer, f.eks. vaskeballer, fra tøyet. De kan smelte og skade tørketrommelen og tøyet.

2 Innlegging av tøyet

■Trykk tasten ○—Dør og åpne døren.

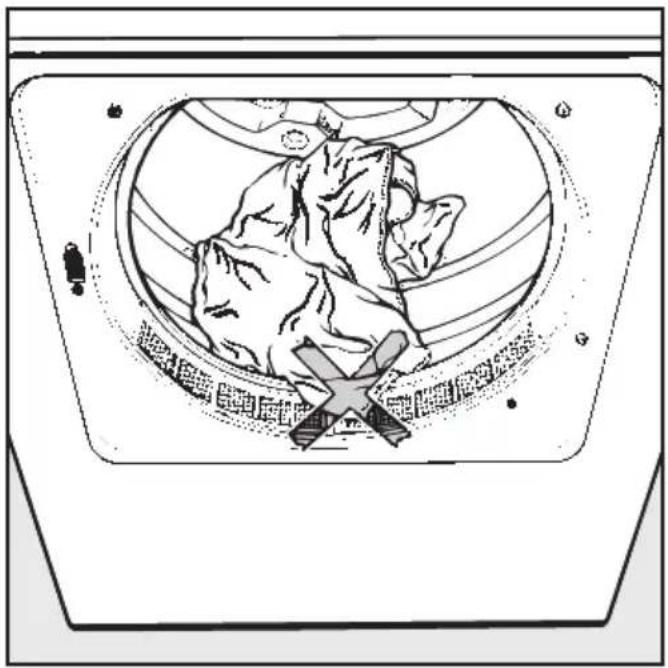

■Legg tøyet løst inn i trommelen.

Ikke overfyll trommelen! Tøyet blir slitt og tørkeresultatet redusert.

De maksimale tøymengdene finner du i kapitlet "Programoversikt".

Viktig! Pass på at tøy ikke klemmes fast i døråpningen. Tøyet kan bli ødelagt.

■ Sving døren lett igjen.

3 Programvalg

■ Still programvelgeren på ønsket program.
■ Velg eventuelt funksjonen ⚡Lav temperatur.

Hvis tørketrommelen er utstyrt med myntautomat:

■ Legg på mynter eller polletter.

Mynter og polletter må tas ut av automaten regelmessig, ellers kan de hope seg opp i automaten.

Flere opplysninger om drift av tørketrommelen med myntautomat finner du i kapitlet "Oppstilling".

4 Programstart

■Trykk tasten ◇Start for å starte tørketrommelen.

5 Programslutt

Hvis tøyet ikke blir tatt ut like etter programslutt, starter antikrøllbehandlingen. Trommelen dreier seg med tidsintervaller og forhindrer harde bretter i tøyet.

■ Still programvelgeren på "→IStopp".
■ Trykk tasten o—Dør for å åpne dø- ren.
■ Trykk tasten for lyset
■ Ta det tørkete tøyet ut av tørketrommelen.

Kontroller at trommelen er tom. Hvis tekstiler blir liggende igjen i trommelen, kan de bli ødelagt ved overtørking i neste tørkeomgang.

■Rengjør lofilteret etter hver tørkeomgang (se kapittel "Rengjøring og stell"). Da unngår du økt strømforbruk og lengre tørketider.
■ Lukk døren etter hver tørkeomgang.

Avbryte programmet

■ Still programvelgeren på "→IStopp".

Av sikkerhetsgrunner blir alle programmer med restfuktighetsavlesning tidsovervåket. Etter maks. 130 minutter blir varmeelementet koblet ut.

Avkjølingsfasen starter.

Etterinnlegging eller uttaging av tøy

■ Trykk tasten o—Dør.

Nå kan du f.eks. legge inn mer tøy eller ta ut tøy.

Hvis døren blir åpnet under tørkingen, må programmet startes på nytt:

■Lukk døren.

■Trykk tasten ◇Start.

Det valgte programmet fortsetter der det ble avbrutt.

Ved strømbrudd fortsetter ikke programmet hvis

– strømmen er borte mer enn 30 min

- programmet står i området "ä Kaldluft" eller "→Antikrøll".

Omvalg av program under tørkingen

■ Still programvelgeren på ønsket program.

Det nyvalgte programmet starter fra be-gynnelsen.

Rengjøring av lofiltrene

Oppstått lo fanges opp i lofiltrene i døren og døråpningen. Rengjør filtrene etter hver tørking.

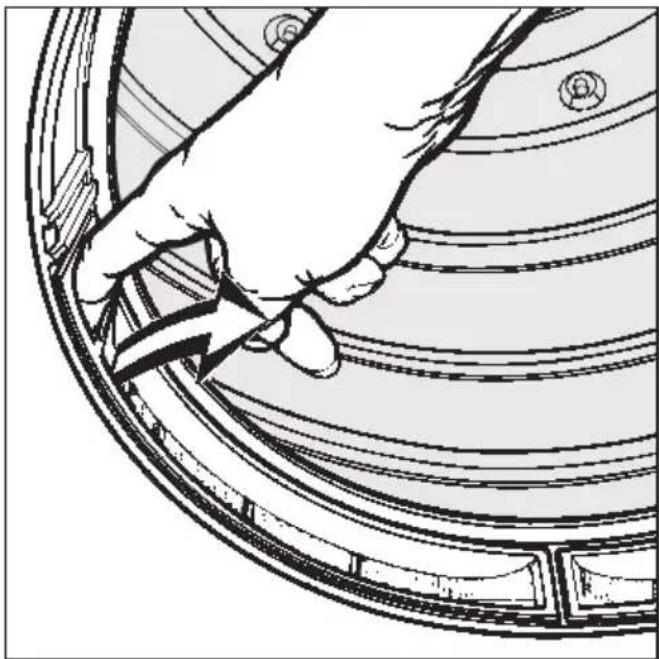

-Åpne døren og trekk lofilteret ut av dørholderen.
■Ta av loen med fingrene fra:

• filteret i dørholderen
• filtrene i døråpningen (ikke bruk spisse eller skarpe gjen- stander!).
  ■ Fjern loen fra hulrommet i dør- holderen gjennom spalten på under- siden. Hos Miele-forhandleren eller i Mieles deleavdeling kan du kjøpe en rengjøringsbørste.
  ■ Skyv det rengjorte lofilteret på plass i dørholderen igjen og lukk døren.

Hvis loen sitter fast eller lofiltrene er tette, kan de rengjøres under rennen-de, varmt vann.

■Lofiltrene i døråpningen skal bare tas ut for å vaskes.
■Rist lofiltrene grundig etter rengjøringen, til ingen dråper er synlige.
■Tørk av lofiltrene forsiktig, men grundig.
■ Sett lofiltrene inn i døråpningen igjen.
■ Skyv filteret i døren på plass igjen i dørholderen.

Rengjøring av tørketrommelen

Koble maskinen fra strømnettet.

■ Rengjør
- kabinett og betjeningspanel med mildt rengjøringsmiddel eller såpevann.
- trommel og andre deler av rustfritt stål med et egnet pussemiddel for rustfritt stål.

Ikke bruk skuremidler, desinfeksjonsmidler og løsemidler!

På grunn av sin kjemiske sammensetning kan de forårsake betydelig skade på maskinen.

De fleste feil som oppstår ved daglig bruk, kan du rette på selv. I mange tilfeller kan du spare tid og kostnader, siden du slipper å tilkalle service.

De følgende tabellene skal hjelpe til å finne årsakene til en feil og til å rette feilen. Vær imidlertid oppmerksom på dette:

Reparasjoner på elektroapparater må bare utføres av autoriserte fagfolk. På grunn av ukyndig utførte reparasjoner kan det oppstå betydelig fare for brukeren.

Feil Mulig årsak Retting
Tørketrommelen starter ikke etter at den er slått på.	Årsaken kan ikke fast-slås umiddelbart.	Kontroller om– døren er ordentlig lukket.– hovedbryteren er innkoblet og sikringen i orden.
Programmet er blitt avbrutt.	Små tøymengder eller enkeltplagg kan føre til at programmet avbrytes for tidlig.	– Tørk små tøymengder i programområdet ©Tidsvalg.
Tøyet er ikke tørt nok.	Tøyet består av for ulike stofftyper.	– Velg et egnet program ved neste tørking (se kapittel "Programoversikt").
Tørketidene blir for lange.	Lofilteret er tett.	– Rengjør lofiltrene som beskrevet i kapittel "Rengjøring og stell".
	Lufttilførselen er ikke tilstrekkelig (f.eks. i et lite rom).	– Åpne dør eller vindu under tørkingen, slik at luft kan komme inn.
	Utluftningsrøret eller åpningen (f.eks. vindusgitter eller mur-rør) er tilstoppet.	– Kontroller om utluftnings-røret eller røråpningen er tilstoppet.
	Tøyet var ikke sentri-fugert nok.	– Sentrifuger tøyet i vaske-maskinen med mak-simal sentrifugehastig-het heretter.
	På grunn av metall-glidelåser ble tøyets fuktighetsgrad ikke målt nøyaktig.	– Velg programmet Tidsvalg for ettertørking.
	Hvis tørketidene til tross for kontroll og fjerning av ovennevnte mulige årsaker fortsatt er altfor lange, foreligger det en feil:
	Varmeelementet har vært overhetet. Sikkerhetsbryteren har koblet ut en eller flere varmeviklinger.	– Tilkall service.
Kondensvann i trommelen.	Tørketrommelen er instal-lert til et utluftningssamlerør, og tilbakeslagsklaffen virker ikke som den skal.	– Tørketrommelen må bare in-stalleres med tilbakeslagsklaff til samlerøret (se kapittel "In-stallasjon av utluftningsrøret").– Kontroller regelmessig om det er feil på tilbakeslagsklaffen og skift den eventuelt ut.

Feilretting

Feil Mulig årsak Retting
Lodannelse. Lo dannes hovedsakelignår tøyet brukes ogvaskes. Forskningsresultater viser at slitasjenpå tekstilene i tørketrommel er ubetydelig ogikke har noen innfly-telse på tekstileneslevetid.		- Lo som oppstår, blir samlet opp i lo-filteret og er enkel åfjerne (se kapittel "Ren-gjøring og stell").
Plagg av syntet-fiber er statisk ladetetter tørkingen.		- Tilsett et myke-middel i sisteskilling ved nestevask. Da redu-seres den statiskeladningen.
Trommelbelysningenlyser ikke til tross forat tasten ☀er trykketinn.	Lyspæren er defekt. - Skift lyspærensom beskrevet idet følgende.

Utskifting av lyspæren

Koble tørketrommelen fra strømnet- tet.

■ Åpne døren.

■Skru av kunststoffdekselet på innsiden over døråpningen.

Lyspæren må være av samme type og ha samme maksimale effekt som angitt på typeskiltet og dekselet for belysningen.

Den temperaturbestandige lyspæren bør du bare kjøpe hos en Miele-for-handler eller i Mieles deleavdeling.

■ Skift ut lyspæren og skru kunststoffdekselet fast på igjen.

Pass på at dekselet sitter fast. Ellers kan fuktighet trenge inn og forårsake kortslutning.

Åpning av døren ved strøm-brudd

Hvis det er behov for reparasjoner, kontakt

• en Miele-forhandler eller
• Mieles serviceavdeling i Bærum.

Vennligst oppgi tørketrommelens type og nummer. Begge opplysningene finner du på typeskiltet til høyre under døråpningen.

Eksempel:

Råd for service:

Bak panelet er det to skruer, som må skrus ut for å åpne fronten.

Front

1 Elektrotilkobling
2 Myntautomat (etter ønske)
3 Betjeningspanel
4 Dør

5 Utluftningsstuss DN 100
Utblåsning bak eller på venstre sidevegg etter ønske
6 Sekskantmutter M 10
7 Brakett
8 Skrue, skive, plugg (8 x 40)

Bakside

1 Kabelgjennomføring for myntautomat
2 Nettilkobling med tilkoblingskabel
3 Utluftningsrør

4 Fire høyderegulerbare skruføtter
5 Maskinsokkel mulig

- murt på stedet eller

- etter ønske kan Miele-stålsokkel S 5005 leveres

Oppretting

Tørketrommelen må stå loddrett for å virke perfekt.

■ Utlign ujevnheter i gulvet ved å skru ut skruføttene.

Mellom undersiden på maskinen og gulvet må det være en luftspalte på 10 mm. Denne luftspalten må ikke gjøres mindre med avslutningslister, høyflosstepper osv. Da blir det ikke tilført nok luft.

Tørketrommelen må ikke bygges inn!

Myntautomat

Tørketrommelen kan utstyres med myntautomat.*

Tidsur eller andre innretninger som kobler ut maskinen automatisk, skal ikke installeres.

Tørketrommelen kan kombineres med en Miele vaskemaskin til en vask-tørk-søyle. Til det trengs en mellomsats*.

Deler merket med * kan kjøpes hos en Miele-forhandler eller hos Miele AS på Rud i Bærum.

Installasjon av utluftningsrøret

Installasjon av utluftningsrøret

Den fuktige luften som oppstår under tørkingen, må føres ut gjennom et utluftningsrør.

Tørketrommelen må bare brukes med montert utluftningsrør.

Utluftningsrøret kan kobles til:

• på baksiden (tilkoblingen er åpnet på fabrikken) eller
• på venstre sidevegg

Utluftningsåpningen på siden har et deksel.

Utluftningstilkobling på siden

Koble fra strømmen!

■Ta av dekselet.

Flytting av utluftningsstussen

■ Fjern utluftningsstussen på samme måte fra bakre åpning.
■ Fest stussen i åpningen på siden ved å dreie den mot høyre.
■ Lukk åpningen på baksiden med dekselet.

Unngå ved installasjonen:

• lange utluftningsrør
• mange bøyer
• trange bøyer

Det reduserer effekten og øker tids- og energiforbruket.

Bruk til installasjonen:

Legg utluftningsrøret slik at den fuktige utblåsningsluften ikke kan suges tilbake.

Når oppstillingsbetingelsene ikke tillater fast tilkobling av utluftningsrøret.

Hensikt:

Adapteren muliggjør rask og enkel påsetting/avtaging av utluftningsrøret.

Montering:

Festes på den frie enden av utluftningsrøret.

Advarsel!

Tilkobling til pipeløp for gass- eller kullovner er ikke tillatt.

Beregning av utluftningsrøret

Utluftningsrøret gir utblåsningsluften motstand på grunn av friksjon mot inn-siden av røret. Jo kortere røret er og jo glattere innsiden av røret er, desto mindre er motstanden. Liten motstand er fordelaktig for tørkeeffekten og for tids- og energibehovet.

Et bøyd rør gir større motstand enn et rett rør. Derfor må rørlengden økes når røret legges i bøy: ekstra rørlengde (se tabell I). Den motstanden som bøy- en utgjør, er omregnet til lengden på et rett rør.

Total rørlengde er summen av virkelig rørlengde og ekstra rørlengde.

Større rørdiameter reduserer motstanden. Derfor må rørdiameteren økes når rørlengden økes.

Fremgangsmåte:

■ Mål lengden på det nødvendige utluftningsrøret.
■ Finn ut antall böyer. Ta hensyn til bøytype/vinkel/bøyradius (se tabell I).
■ Legg ekstra rørlengde ifølge tabell I til lengden på utluftningsrøret. Summen er total rørlengde.
■ Les av nødvendig rørdiameter i tabell II.

Anmerkning

Tørketiden og energiforbruket holder seg uforandret for totale rørlengder inn-til 15 meter (∅ 100 mm).

Tørketrommelens funksjon blir ikke forringet på grunn av større totale rørlengder hvis røret har den nødvendi-ge diameter (tabell II).

Tabell I

Type bøy Vinkel Bøyradius R		i mm	Ekstra rør-lengde i m
Fleksibelt rør 90°		100 til 400	0,5
	45°	100 til 400	0,3
Glatte rør	90°	100	0,35
Kunststoff-avløpsrør	90°	200	0,25
Kne 2,3
Folderørsbøy 90° 200 0,7
Murrør med gitterramme eller vindustilkobling			3,6
Murrør med spjeld eller vindustilkobling			1,25
Tilbakeslagsklaff 14,3
Utluftningsstuss venstre 1,0

Tabell II

Total rørlengde Rørdiameter
0 - 15 m	100 mm
15 - 21 m	110 mm
21 - 34 m	120 mm

I følgende eksempel er det benyttet et fleksibelt utluftningsrør. For andre rørtyper blir ekstra rørlengder forandret i henhold til tabell I.

Eksempel:

Sidetilkobling ..... 1,00 m Lengde (L) ..... 2,50 m Nedre radius R = 400 mm ..... 0,50 m Høyde (H) ..... 2,00 m ∅vre radius R = 200 mm ..... 0,50 m Murrør med gitterramme ..... 3,60 m 10,10 m

Resultat:

En rørdiameter på 100 mm er tilstrekkelig, da lengden er mindre enn 15 m, som oppgis i tabell II.

Utluftningssamlerør

⚠️ Det må monteres en tilbake- slagsklaff for hver tørketrommel di- rekte på samlerøret (R, øvre teg- ning). Til dette behøves Miele eks- trautstyr*. Hvis ikke dette gjøres, kan tørketromlene bli skadet og den elektriske sikkerheten redusert!

Ved installasjon av inntil 5 tørketromler må rørdiameteren D forstørres i henhold til tabell III.

Tabell III

Antall tørketromler	Forstørrelsesfaktor for rørdiameteren i tabell II
2	1,5
3	1,75
4	2
5	2,3

1 Tilkobling til samlerøret
2 Miele tilbakeslagsklaff*
3 ekstra Miele adapter*
4 Miele utluftningsslange*, fleksibel

■ Trykk tilbakeslagsklaffen (2) helt inn i adapteren (3).

Installasjonseksempler

Den fuktige utluftningen kan føres gjennom et murrør* eller en vindustilkobling* til friluft.

Delene som er merket med *, kan kjøpes hos Miele-forandlere eller i Mieles deleavdeling.

Direktetilkobling til murrøret\*

Installasjon av utluftningsrøret

Murrør\*-tilkobling med kunst- stoff-utluftningsrør (PVC-rør)

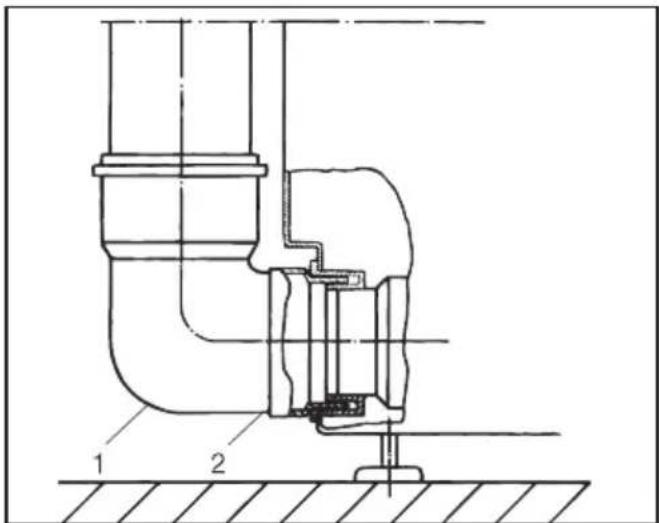

Tilkobling av kunststoff-utluftningsrør på tørketrommelen.

1. PVC-rør
2. Overgangsstykke* for utluftningsrør Tørketrommel - PVC-rør

Luftekanal-tilkobling med fleksibel utluftningsslange\*

A = Trådspiralslange
B = Fleksibelt rør

1. Murrør*
2. Flens
3. Luftekanal, fuktighetsisolert

(Det må sikres at kanalen ikke brukes til annet, f.eks. som røyk-/avgasskanal eller til ventilasjon av rom med ild-steder!)

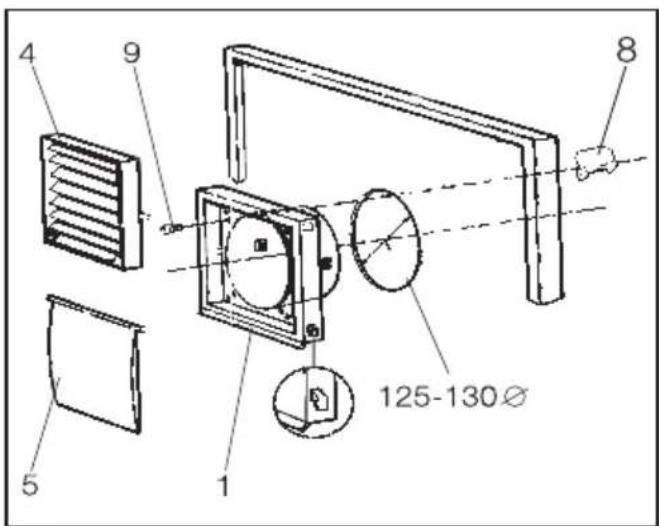

Vindustilkobling* (med tilbehør)

1. Gitterramme 4. Gitter
2. Spjeld 8. Klemstykke (4x)
3. Karosseriskruer (4x)

Vindustilkobling* med fleksibel til-koblingsslange*

1. Vindustilkobling*
2. Adapter for fleksibel utluftningsslange ∅ 100 mm
   (Vindustilkobling innsatt i plexiglass-rute)

Vask-tørk-søyle

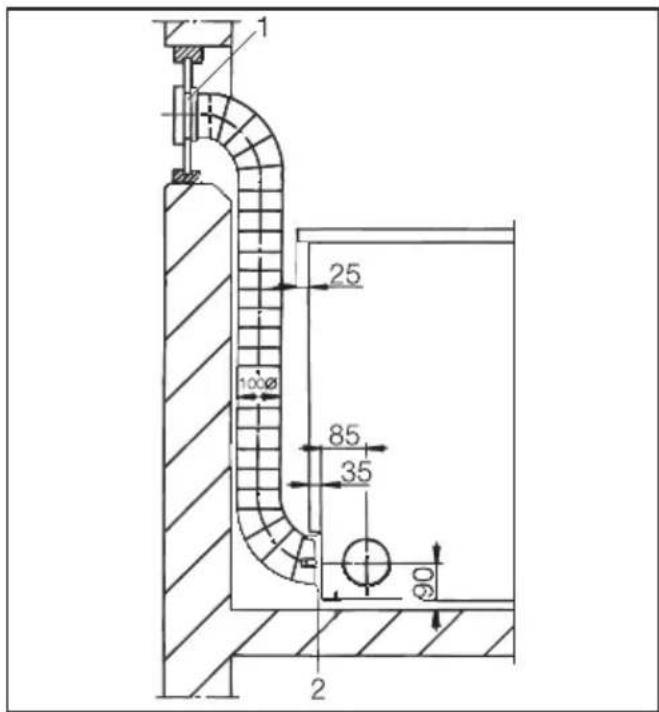

Høyde på utluftningsstussen for en vask-tørk-søyle.

Tørketrommelen er beregnet for til-kobling til 230 V 3 \~ 50 Hz og kan kobles om for 400 V 3 \~N 50 Hz.

Alle arbeider i forbindelse med elektro- tilkoblingen skal utføres av autoriserte fagfolk.

Følg koblingsskjemaet og monteringsplanen.

Maskinen må ikke kobles til skjøtekabler, f.eks. multikontakt eller lignende. Brannfare!

Tilkoblingsverdi og sikring: se typeskiltet. Kontroller at opplysningene på typeskiltet stemmer med dataene for el-anlegget i huset.

Høyde 85,0 cm	(regulerbar +1/-0,5 cm)
Bredde 59,5 cm
Dybde (inkl. veggavstand) 70,0 cm
Vekt 57 kg
Trommelinnhold 126 l
Kapasitet 6 kg tørt tøy
Tilkoblingsspenning Se typeskiltet
Tilkoblingsverdi Se typeskiltet
Sikring Se typeskiltet
Maks. gulvbelastningunder drift ca. 68 kg
Godkjenninger Radiostøybeskyttelse, VDE
Støynivå	< 70 dB(A)
(støy etter 3. GSGV)

Miele AS

Løxaveien 13

N-1351 RUD

Postboks 183

N-1309 RUD

Telefon [phone]

Telefax 67 17 31 10
