BRUKSANVISNING LX835 LANDXCAPE

Vedligeholdelse og opbevaring

[2] Indstil dato og tid

Hvis du f.eks. Bruger ovenstående metode til at indstille starttiden til 10:30, begynder din Landxcape™ at trimme kl. 10:30.

09:00 START OK HOME TIME 3:00 2:00 1:00 0:00

Kun for reference

IDLE START OK HDMI 2.045 1.000 3.000 2.000 1.000

Standby side

Følgende to tabeller er detaljeret information:

BORD 1

Sluk for maskinen inden servicering eller vedligeholdelse.

Hjertet på din Landxcape™ er dens 20-volt lithium-ion-batteri.

1.1 Generelle og spesifikke sikkerhetsadvarsler

ADVARSEL: Les gjennom alle advarslene og alle anvisningene. Hvis advarslene og

anvisningene ikke følges, kan det forårsake elektriske støt, brann og/eller alvorlige skader.

Les nøye gjennom anvisningene for trygg bruk av maskinen.

Ta vare på alle advarsler og anvisninger slik at du kan lese dem senere.

• Dette produktet er ikke ment for bruk av personer (også barn) med begrensede fysiske, sensoriske eller mentale funksjonsevner, eller som mangler erfaring eller kunnskaper, hvis de ikke blir passet på eller har fått opplæring i bruk av produktet av en person som er ansvarlig for deres sikkerhet.
• Barn bør holdes under oppsyn for å være sikker på at de ikke leker med produktet.
• Batteriet i denne enheten kan bare byttes ut av dyktig personell.

ADVARSEL: For å lade batteriet, bruk bare den flyttbare strømforsyningsenheten som følger med enheten.

VIKTIG!

LES NOYE FOR BRUK

TA VARE PÅ TIL SENERE BRUK

RUTINER FOR TRYGG BRUK OPPLÆRING

a) Les nøye gjennom anvisningene. Vær sikker på at du forstår anvisningene, og er fortrolig med knappene og hvordan produktet skal brukes på riktig måte.
b) Ikke la personer som ikke kjenner anvisningene, eller barn, bruke produktet. Lokale bestemmelser kan angi aldersgrense for bruk.
c) Brukeren er ansvarlig for ulykker eller fare andre personer utsettes for, på sin eiendom.

Forberedelser

a) Kontroller at installeringen av grensetråden er gjort iht. anvisningene.
b) Foreta jevnlige inspeksjoner av området der produktet skal brukes, og fjern alle steiner, pinner,

ledninger, bein og andre fremmedlegemer.

c) Se etter skader eller slitasje på bladene, bladskruene og kuttemonteringen med jevne mellomrom. Bytt ut hele settene av slitte eller skadde blader og skruer for å sikre at de er balansert.

d) Multispindelprodukter bør håndteres forsiktig, fordi et roterende blad kan få andre blader til å rotere.

e) ADVARSEL Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter.

BRUK

1. GENERELT

a) Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter som for eksempel deflektorer, på plass.
b) Hender og føtter skal ikke komme nær eller under roterende deler. Aldri kom nær utslippsåpningen.
c) Aldri løft eller bær et apparat med motoren i gang.
d) Bruk deaktiveringssenheten på maskinen
- før noe som blokkerer fjernes.

e) Det er ikke tillatt å endre på originalutformingen av robotgressklipperen. Alle endringer gjøres på egen risiko.

f) Start robotgressklipperen iht. anvisningene. Når hovedbryteren er på må hender og føtter holdes i trygg avstand fra de roterende bladene. Du må aldri ha hender eller føtter under gressklipperen.

g) Robotgressklipperen skal aldri løftes eller bæres når hovedbryteren er på.

i) Ikke legg noe på toppen av robotgressklipperen eller ladestasjonen.

j) Robotgressklipperen skal ikke brukes hvis bladskive eller konstruksjon er defekt. Den bør heller ikke brukes hvis blader, skruer, muttere eller kabler er skadet.

k) Slå alltid av robotgressklipperen med hovedbryteren når du ikke skal bruke den. Robotgressklipperen kan bare startes når hovedbryteren er på og riktig PIN-kode er skrevet inn.

I) Hold hender og føtter vekke fra roterende blader. Plasser aldri hendene eller føttene nærme eller under kroppen når robotgressklipperen er i drift.
m) Unngå å bruke maskinen og utstyret under dårlige værforhold, spesielt om det finnes risiko for lyn.
n) Ikke rør farlige bevegelige deler før de har stanset helt opp.
o) For maskiner som brukes i fellesområder, skal advarselsskiltene plasseres rundt arbeidsområdet av maskin. De skal vise innholdet i følgende tekst:

ADVARSEL! Automatisk gressklipper! Hold deg vekk fra maskinen! Overvåke barn!

2. I TILLEGG, NÅR PRODUKTET GÅR AUTOMATISK

a) Ikke la maskinen gå uten oppsyn hvis du vet at det er kjæledyr, barn eller andre personer i nærheten.

ADVARSEL! Når gressklipperen er snudd oppned, skal hovedbryteren alltid være av. Hovedbryteren skal være av når du gjør noe under den, som rengjøring eller bytting av blader.

a) Pass på at alle muttere, bolter og skruer er godt festet slik at produktet kan brukes på en trygg måte.
b) Sjekk robotgressklipperen hver uke og bytt ut slitte eller skadde deler, av sikkerhetshensyn.
c) Spesielt bladene og bladskiven må sjekkes for skader. Bytt om nødvendig ut alle blader og skruer samtidig, slik at de roterende delene er balansert.
d) Kontroller at det bare brukes kuttedeler av riktig type.
e) Kontroller at batteriet lades med riktig lader anbefalt av produsenten. Feil bruk kan føre til elektrisk støt, overoppheting eller lekkasje av etsende væske fra batteriet.
f) Hvis elektrolytt lekker ut, skyll med vann/nøytraliserende middel, og oppsøk lege hvis det kommer i kontakt med øynene, osv.
g) Service på produktet skal foretas i henhold til produsentens anvisninger.

Anbefaling

Å koble maskinen og/eller utstyret kun til en strømforsyning som er beskyttet med en jordfeilbryter (RCD) som slår ut ved strøm på mer enn 30 mA.

Restrisiko

For å unngå skade brukes vernehansker när knivene skiftes.

Transport

For å tilfredsstille RF-eksponetingskrav, bør en separasjonsavstand på 200mm eller mer opprettholdes mellom denne enheten og personer under enhetsoperasjon.

For å sikre overholdelse anbefales ikke operasjoner på nærmere enn denne avstanden. Antennen som brukes til denne senderen, må ikke plasseres sammen med andre antenner eller sendere.

Sikkerhetsadvarsler for batteripakke inne i verktöyet

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.
c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask

området med rikelige mengder vann og oppsøk medisinsk hjelp.

1) Søk medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget.
g) Hold batteripakken ren og tørr.
h) Bruk kun batterilader spesifisert av Landxcape™. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
i) Ikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
j) Hold batteripakken utenfor barns rekkevidde.
k) Ta vare på den originale bruksanvisningen for fremtidig bruk
I) Kvitt deg med produktet på forsvarlig måte.
m) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.

2. Informasjon om Landxcape™

ADVARSEL – robotgressklippere kan være farlige hvis de brukes på feil måte.

Les nøye gjennom bruksanvisningen og pass på at du forstår innholdet før du bruker robotgressklipperen.

ADVARSEL - hold deg på god avstand fra maskinen när du bruker den.

ADVARSEL – Slå gressklipperen av før du utfører arbeide på eller løfter maskinen.

Hvis det ikke håndteres på riktig måte, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.

Litiumionbatteri Som er merket med symbolene knyttet til "separat samling" av alle batteripakker og batteripakker. Det blir deretter resirkulert eller fjernet for å redusere miljøbelastningen. Batteripakken kan være skadelig for miljøet og menneskers helse fordi det inneholder skadelige stoffer.

Ikke vask maskinen med en høytrykksspyler

Klasse III apparat

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Les bruksanvisningen

Avtakbar forsyningsenhet

2. Komponentliste

1.	LADESTRIPE
2.	STOPP-TAST
3.	KLIPPEHOYDEJUSTERINGSHÅNDTAK
4.	REGNSENSO
5.	BAKRE F∅RERHJUL
6.	SKJÆREBLAD
7.	FORHJUL
8.	USB-PORT
9.	BATTERIPAKKE *
10.	DREIESKIVE MED SKJÆREBLAD
11.	HÅNDTAK
12.	PÅ/AV-TAST
13.	HJEM-KNAPP
14.	KNOTT
15.	START-TASTEN
16.	VISNING
17.	LADESTABEL
18.	LADEBASE
19.	KONTAKTPINNER
20.	STR∅MADAPTER
21.	TRÅDPLUGGER
22.	GRENSETRÅD
23.	FESTESPIKER FOR LADEBASEN
24.	AVSTANDSHOLDER TIL GRENSETRÅD
25.	SEKSKANTN∅KKEL
26.	KOBLING

*Tilbehør som er beskrevet og illustrert I bruksanvisningen inngår ikke alltid i leveransen.

Formålsmessig bruk

Dette produktet er beregnet for gressklipping på private eiendommer. Den er konstruert for å klippe plenen regelmessig, slik at du får en penere plen en noen gang før. Avhengig av hvor stor plenen er, kan du programmere Landxcape™ til å arbeide når som helst eller med jevne mellomrom. Den er ikke ment for graving, feiing eller snørydding.

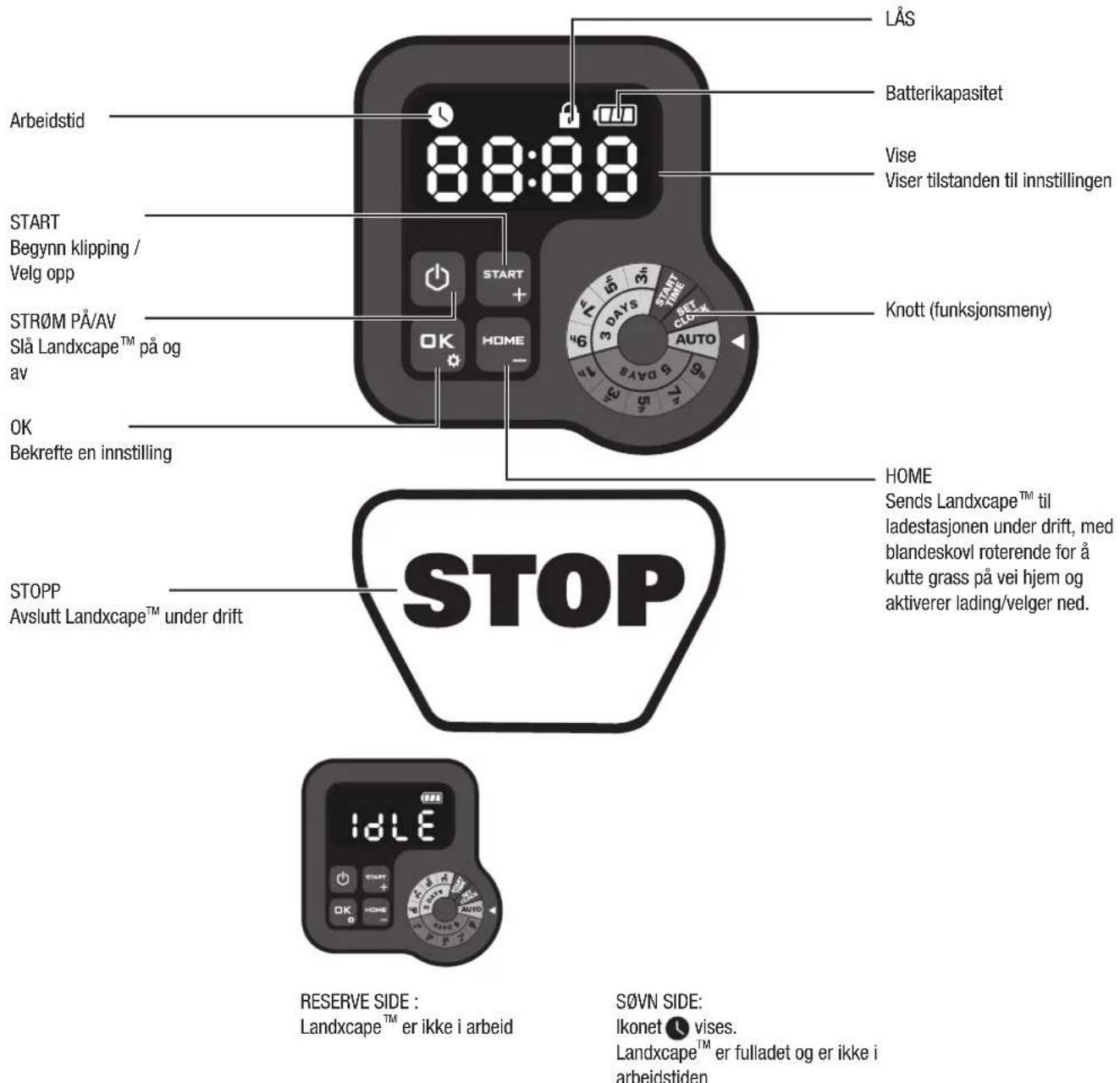

3. Kontrollpanel

LÅS Batterikapasitet Vise Viser tilstanden til innstillingen Arbeidstid 8:00:00 START Begynn klipping / Velg opp STR∅M PÅ/AV Slå Landxcape™ på og av OK Bekrefte en innstilling START + START + START + KNO 6 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS 3 DAYS 15 DAYS KNOTT (funksjonsmeny) HOME Sends Landxcape™ til ladestasjonen under drift, med blandeskovl roterende for å kutte grass på vei hjem og aktiverer lading/velger ned. STOPP Avslutt Landxcape™ under drift IDLE RESERVE SIDE : Landxcape™ er ikke i arbeid SøVN SIDE: Ikonet vises. Landxcape™ er fulladet og er ikke i arbeidstiden

Start

1) Etter montering av grensetråden kan du begynne å bruke Landxcape ^TM (Vennligst se intallasjonsveiledningen for montering av grensetråden).
2) Trykk på til Landxcape™ slås på. For første gang, skriv inn standard PIN-kode 0000 ved å trykke fire ganger när nummer 0 blinker. (PIN-koden kan endres, se "4.3 Innstilling")
MERK: Landxcape™ slås av hvis den ikke mottar noen input innen 30 sekunder etter at den er slått på. Hvis du angir feil PIN-kode tre ganger, vil Landxcape™ vil heve alarmen "di-di" og deretter slå av.
3) Trykk , og trykk deretter å starte plenklippingen.
4) Trykk på deretter 2-3-gjøre Landxcape ^TM gå til ladestasjonen, med blandeskovl som roterer for å kutte grass på vei hjem. Landxcape ^TM vil arbeide kontinuerlig helt til batteriet er svakt, da den vil returnere til ladestasjonen. Når ladingen er ferdig, vil Landxcape ^TM automatisk gjenoppta klippingen eller den vil forbli i ladestasjonen i henhold til klippeplanen.

MERK: Når Landxcape ^TM slås på, erklæres alle lysene på skjermen og slås av. Sjekk om det er noe lys skadet. Det anbefales å hytte skjermen med hånden når utelyset blir for sterkt.

Vi vil gjerne få gratulere deg med din nye Landxcape™ og et bekymringsfritt liv med automatisk gressklipping. Nedenfor skal vi hjelpe deg med å forstå hvordan Landxcape™ tenker.

4.1 Hvordan vet Landxcape™ hva som skal klippes?

Landxcape™ velger retning helt tilfeldig, og gjentar aldri et klippemønster. Den sikrer at hele plenen klippes jevnt uten å etterlate uskjønne klippestier (Se Figur A).

Landxcape™ kan gjøre ting på egenhånd. Landxcape™ vet når den må gå til ladestasjonen for å lade, har en sensor for regn, kan stoppe seg selv hvis et problem registreres og vet hvordan den kan stoppe, gå tilbake og snu rundt når den støter på noe som blokkerer banen, som en person, et kjæledyr. For å unngå skade vil Landxcape™ automatisk stoppe rotasjon av knivplaten hvis klipperen løftes av bakken.

A. Finne ladestasjonen

Når Landxcape™ trenger lading, vil den stoppe plenklippingen og følge grenseledningen mot klokken tilbake til ladestasjonen.

B. Regnsensor

Landxcape™ har en regnsensor som registrerer regndråper og forteller Landxcape™ at den må slutte å klippe og følge grensetråden tilbake til ladestasjonen (Se Figur B).

Landxcape™ vil begynne å klippe igjen etter at forsinkelsestiden er ferdig. Standard forsinkelsestid er 180 minutter.

Når regnsensorene blir våte, går Landxcape™ tilbake til forankringsstasjonen. Når regnsensorene er tørre, starter Landxcape™ forsinkelsestid nedtelling. Hvis du vil gå ut av regnforsinkelsen, bli du tørr sensorområdet og utfør strømkretsløp ved å bruke på/av-tasten. Etter at strømkretsløp er utført, kan du arbeide igjen.

C. Registrere grensetråden

Landxcape™ adlyder alltid grensen angitt av grensetråden, og den har sensorer foran som den bruker til å registrere. (Se Figur C)

D. Starte og stoppe under klipping (Se Figur D, E1, E2)

For å starte klipping, trykk på på/av tasten og skrivv inn PIN-koden. Trykk på ^TM , og trykk deretter ^OK vis du vil kommandere Landxcape ^TM til å avslutte plenklippingen, er det bare å trykke på STOPP-tasten på toppen av gressklipperen.

Hvis Landxcape™ føler at noe er galt, viser den en feilmelding på skjermen. For informasjon om feilmeldinger, se 9. Feilmeldinger. Og Landxcape™ vil slå seg av om den ikke mottar beskjeder fra brukeren innen 20 minutter.

For å fortsette:

• Trykk på
  trykk deretter
  OK
  • Nå vil Landxcape
  ™ begynne å klippe!

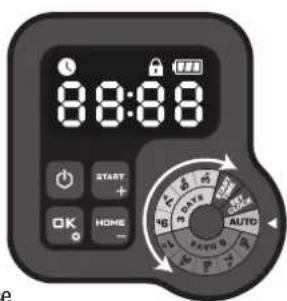

4.3 Innstilling

Før du starter Landxcape™ for første gang, bør du bruke en vanlig gressklipper eller trimmer for å klippe gresset til en høyde på 6 cm eller mindre, og deretter sette klippehøyden til Landxcape™ til maksimumsinnstilling (6 cm) for første klipping. Og du kan stille inn programmet manuelt ved å dreie på knappen.

MERK: Når du gjør programinnstillningen manuelt, Hvis Landxcape™ ikke mottar noen innspill fra brukeren i løpet av få sekunder, vil den gå inn i standby-siden.

8:8:88 START + OK HOME AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO ZERO

Kun for referanse

Som vist i figuren ovenfor, kan du dreie knotten med og mot klokken. Legg merke til pilen på høyre side av knotten, som peker på funksjonen som skal velges

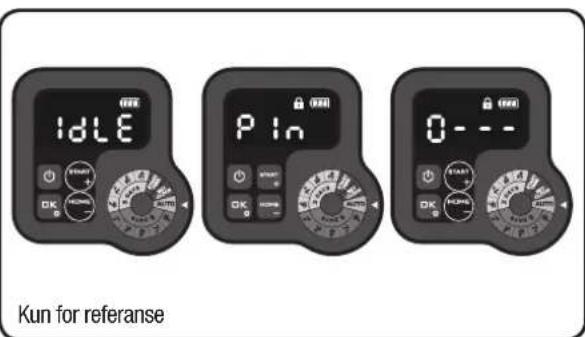

(1) Endre Pin-kode

For å endre PIN-koden, fortsette å trykke begge og knappene samtidig i 5 sekunder. Ikon blinker, og "ruller. Derefter blinker det første ciffer, brug eller indtaste den gamle PIN-kode, og tryk derefter på for at bekræfte. Det næste ciffer blinker. Brug den samme metode til at udfylde andre numre. Derefter ruller "P inl", det første ciffer blinker, brug derefter eller at vælge det ønskede nummer, og tryk derefter på for at bekræfte. Neste nummer blinker. Bruk samme metode for å fullføre andre tall. For eksempel er den nye PIN-koden satt til 0326. Etter det vil "PIN 2" lyser valsning og det første nummeret blinker igjen. Bruk samme metode for å komme inn den nye PIN-koden du angav akkurat nå (i dette eksemplet 0326). Deretter lyser "P in0326" valsning på skjermen. PIN-koden din er endret framgangsrikt.

IdLE P In 0--- Kun for referanse

[2] Angi år. dato og klokkeslett.

Angi år, dato og klokkeslett er obligatoriske innstillningselementer. Hvis du ikke angir disse elementene, vil det påvirke tidsplanen i følgende instilling. Disse elementene skal settes i rekkefølge av år, dato og klokkeslett. For å stille inn året, vri knappen til . Ikonet og nummeret på displayet blinker, for eksempel, 20 21. Bruk retter veinåret du vil ha. Deretter trykk på for å bekrefte fullføre årinnstillingen.

Kun for referanse

Mellomtiden blinker ikonet 📁 igjen og et nummer vil be vist for å indikere datoen, for eksempel 0929, som betyr. september 29. Når 08 blinker, bruk 📁 eller 📋/G og nummeret og trykk for 60 bekrefte. Deretter blinker 29. Bruk samme metode for å velge nummeret og trykk 08 or å bekrefte fullføre datoinnstillingen.

09.29 START + HOME -

Kun for referanse

I mellomtiden blinker ikonet 📊 og tiden vil bli vist, for eksempel, 14:08 Når 14 blinker, bruk 📊 er vortummeret og trykk for å OK bekrefte. Deretter blinker 08, bruk samme metode for å velge nummeret og trykk OK for å bekrefte. Nå er klokkeslettet innstilt, og Landxcape™ angir reserve-siden.

14:08 START + HOME - 3 DAILY START TIME

Kun for referanse

IDLE START + OK HOME - 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:34

Standby-side

3) Still starttiden

Standard starttid for gressklipperen er 09:00, som kan endres når som helst ved å vri knappen til START TIME. Etter at du har valgt starttid, vil displayet vise standard starttid (09:00). ikonet og nummeret blinker på skjermen. Når 09 blinker, bruk START eller MAXT å velge nummer, og trykk deretter på OK for å bekrefte. Deretter blinker 00, bruk samme metode for å velge nummer, og trykk deretter OK for å bekrefte. Nå som starttiden er angitt, vil Landxcape™ gå inn i standby-siden.

Hvis du for eksempel bruker metoden ovenfor for å stille starttiden til

10:30, begynner Landxcape™ å trimme kl. 10.30

09:00 START + OK HOME - START 12.5GHz 12.5GHz 12.5GHz 12.5GHz 12.5GHz 12.5GHz 12.5GHz 12.5GHz

Kun for sammenligning

IDLE START OK HOME 12.5 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0

Standby-side

(4) Utvikle arbeidsplan

Valg 1. AUTO(Anbefalt arbeidsplan basert på regionale innstillinger)

Vri knotten til AUTO. For eksempel R. Blumneret vil blinke. Bruk eller Kevt å velge ønsket plenområde, og trykk deretter på for å bekrefte.

A800 START + OK HOME - AUTO aligning

Kun for sammenligning

Følgende tabell viser standard arbeidstid for Landxcape™:

Rute

Område (m ^2 )	Søndag	Mandag Trsdag		Onsdag	Torsdag	Fredag Lørdag
50 / /	arbeid*	/ / arbeid*	/
100	/ arbeid		arbeid		/ arbeid*	/
150	/ arbeid		arbeid		/ arbeid*	/
200 ~ 800**	/	arbeid	arbeid	arbeid	arbeid	arbeid*	/

* Trådskjæringen gjøres ved første klipping av dagen.
** I dette tilfellet er arbeidstiden forskjellig fra mandag til fredag. Det avhenger av området du angir.

Valg 2. Still inn arbeidsplanen manuelt

Du kan enkelt justere arbeidstiden ved å vri på knappen. Drei knappen for å velge ønsket arbeidstid. For eksempel "3d3h", som betyr at Landxcape™ vil fungere i 3 dager (mandag, onsdag og fredag) og varer 3 timer om dagen.

Merk: Hold arbeidstiden du har angitt på knotten, og Landxcape™ fungerer syklisk basert på den.

For eksempel, hvis starttiden er satt til 10.00 og arbeidstiden er satt til 3d3h, vil Landxcape™ trimme syklisk fra 10.00 til 13.00 mandag, onsdag og fredag. Hvis du starter Landxcape™ klokka 14 på tirsdag, blir Landxcape™ bare trimmet en gang.

Følgende to tabeller er detaljert informasjon:

TABLE 1

Tidsplan for 3 dager
Tid/per dag	Søndag	Mandag Tir	sdag	Onsdag	Torsdag Fredag Lørdag
3 t /	arbeid*	/ arbeid	/ arbeid	* /
5 t /	arbeid*	/ arbeid	/ arbeid	* /
7 t /	arbeid*	/ arbeid	/ arbeid	* /
9 t /	arbeid*	/ arbeid	/ arbeid	* /

3d3h START + OK HOME - aligning

Kun for sammenligning

TABLE 2

Tidsplan for 5 dager
Tid/ per dag	Søndag	Mandag Tirsdag		Onsdag	Torsdag F	Fredag Lørdag
1 t	/	arbeid*	arbeid	arbeid	arbeid	arbeid*	/
3 t	/	arbeid*	arbeid	arbeid	arbeid	arbeid*	/
5 t	/	arbeid*	arbeid	arbeid	arbeid	arbeid*	/
7 t	/	arbeid*	arbeid	arbeid	arbeid	arbeid*	/
9 t	/	arbeid*	arbeid	arbeid	arbeid	arbeid*	/

* Trådskjæringen gjøres ved første klipping av dagen.

Kun for sammenligning

Merk: I prosessen med å operere i samsvar med arbeidsplanen, trykk på

å tvinge Landxcape™ til å avslutte dagens arbeid.

Klippetider varierer for hver plen, avhengig av faktorene som er nevnt nedenfor. Foreta en gradvis justering av tiden som Landxcape™ skal klippe hver dag, til du finner den innstillingen som passer best.

Landxcape™ kan klippe områder av forskjellige størrelser, men dette avhenger av flere faktorer:

• gresstype og veksthastighet
• skarpheten til bladene
- luftfuktighet
- utetemperatur
• mengden hindringer på plenen

I motsetning til de fleste andre gressklippere, bruker Landxcape™ et side-ladingssystem som gjør at man kan klippe mer gress rundt stasjonen. I tillegg tillater hullene på ladestasjonens bunn at gresset vokser gjennom den, noe som gir den et elegant utseende.

Landxcape™'s klippehøyde kan justeres. Før du starter Landxcape™ for første gang, bør du kutte gresset til høyden ikke mer enn 6 cm med den manueller gressklipperen. Deretter sett kutthøyden på Landxcape™ til sin maksimale instilling (6 cm) for første gangs klipping. (Se Figur F) Landxcape™ klipper best når det er tørt ute. Så lenge plenen er solid, kan Landxcape™ fungere i regnfulle dager. Kontroller og rengjør gressklipperen regelmessig.

Landxcape ^™ er redd for lyn og torden. Hvis det begynner å lyne, beskytter du Landxcape ^™ ved å fjerne strømledningen fra ladestasjonen, koble fra grensetråden, og sikre at Landxcape ^™ ikke lades.

Din Landxcape™ elsker å klippe gress, meng knivbladene må holdes i god stand for at den skal yte sitt beste. Landxcape™ kan gjøre det meste på egenhånd, men trenger av og til litt hjelp av deg for at den ikke skal skade seg.

• Aldri la Landxcape™ kjøre over grus.
- Fjern eller blokker hindringer som Landxcape™ kan klatre på slik at diskskiven skades.
• Fjern alt avfall og alle fremmedlegemer fra plenen.

5. Grunnleggende om grensetråden

5.1. Feste grensetråden

Bruk avstandsmålet for grensetråden til å bestemme riktig avstand fra kanten av plenen (Mer enn 26 cm). Dette er den anbefalte avstanden. Bruk den medfølgende avstandsholderen for å sikre riktig installasjon. Hvis naboen også bruker en Landxcape™, må du sørge for at det er minst 1 meter mellom din grensetråd og nabøens.

Grensetråden må nøyaktig avgrense det tilsiktede området som skal klippes. Landscape™ kan bli forvirret av ekstra svinger eller kveiler av grensetråd som ikke hører til klippeområdet (Se Figur G). Hvis det blir noe grensetråd til overs etter at klippeområdet er blitt angitt, må den overskytende tråden klippes av og oppbevares på et annet sted. Pass imidlertid på at tråden har tilstrekkelig lengde til å nå frem til ladebasen for tilkobling og fortsatt være nedgravd.

5.2 Grave ned grensetråden

Vi anbefaler at du graver grensetråden noen få centimeter ned i bakken. Vi anbefaler derfor at du først plugger grensetråden på plenen, slik at det er lett å foreta justeringer om nødvendig. Når du er ferdig med å installere grensetråden, anbefales det at du ber Landxcape™ om å følge grensetråden ved å trykke på 🐎 og OK. På denne måten blir Landxcape™ kjent i de nye omgivelsene.

Mens du ser på Landxcape™ mens den finner ladestasjonen, kan du da

gjøre endringer på grensetrådsruten for å sikre at Landxcape™ kan finne ladestasjonen langs grensetråden uten problemer. Dette sikrer vellykket samspill.

5.3 Skjøte sammen grensetråden

Bruk skjøtestykke hvis grensetråden må forlenges og skjøtes. Den er vannsikker og sørger for en pålitelig elektrisk forbindelse.

Sett inn begge trådendene i to av de tre hullene på skjøtestykket. Pass på at trådene er satt helt inn i skjøtestykket slik at begge ender er synlige gjennom det gjennomsiktige området på den andre siden av skjøtestykket. (Se Figur H) Bruk en tang for å presse ned knappen på toppen av skjøtestykket helt. (Se Figur I1, I2)

ADVARSEL: Det anbefales ikke å bare skjøte grensetråden med isolasjonstape eller bruke en sukkerbit for sammenkobling.

Jordfuktighet kan anløpe tråden og med tiden føre til en brutt krets.

6. Programvareoppdatering

Din Landxcape™ programvare kan oppdateres när nye versjoner er tilgjengelig. Den siste programvareversjonen kan lastes ned via vår hjemmeside www.landxcape-robotics.com.

Oppdatering via USB. Se under nedlasting og installasjonsinstruksjoner:

(1) Sjekk den siste versjonen på www.landxcape-robotics.com. Lagre filen på en tom FAT32-formatert USB-minnepenn. Slett eventuelle andre filer på minnepenn og sjekk formatet. Hvis stasjonen ikke er formatert i FAT32, må du formatere den på nytt.

MERK: Programvareoppdateringen lastes ned som zip-fil. Du må pakke den ut før du fortsetter.

(2) Sett Landxcape ^TM en på en sikker og flat overflate. Trykk på å slå av Landxcape ^TM .

(3) Sett USB-en (minnepennen) inn i porten. (Se Figur J1)

(4) Slå Landxcape ^TM av. Oppdateringen starter automatisk. Ventildisplayetviser "USB" (se bilde J2, J3) ogfjernderetter USB-stasjonen (flash-stasjonen) oglukkbeskyttelsesdekslettett. Når skjermen viser "0 - - -", er oppdateringen fullført og Landxcape ^TM angir PIN-siden.

Håndboken i esken er basert på standard programvare brukt i masseproduksjon. Noen nye egenskaper/funksjoner på den nye versjonen finnes kanskje ikke i håndboken. Finner du at noen innstillinger mangler i håndboken, gå til www.landxcape-robotics.com for å laste ned den siste versjonen.

7. Vedlikehold

Landxcape™ bør sjekkes av og til. Landxcape™ jobber hardt, og over tid trenger den en skikkelig rengjøring, og deler må byttes når de er slitt. Bruk aldri Landxcape™ din med ødelagt På/av-bryter.

Slå av maskinen for å utføre enhver type av service eller vedlikehold. Nedenfor skal vi forklare hvordan du tar vare på din Landxcape™.

7.1 Hold den skarp

ADVARSEL: For rengjøring, justering eller bytting av blader må du slå din Landxcape™ AV, og du må bruke beskyttelseshansker.

ADVARSEL: Ved utskifting av knivene må ALLE knivene skiftes. Bruk alltid nye skruer når du monterer blader. Dette er viktig for å sikre sammenslåingen av bladene og balansen på rotasjonsplaten. Hvis det ikke brukes nye skruer

kan det forårsake alvorlig personskade.

Landxcape™ klipper ikke gresset på samme måte som andre gressklippere. Bladene er sylskarpe på alle 2 sider og roterer i begge retninger for å yte optimal klippekapasitet (Se Figur K). Hvert knivblad på din Landxcape™ har to skjær. Dreieskiven med skjærebladene vil rotere framover noen ganger og bakover andre ganger for å bruke begge sider på bladene. Dette bidrar til at man må skifte ut skjæreblad sjeldnere. Hvert enkelt skjær på knivbladet vil vare opptil to måneder når den er programmert til å klippe hver dag. Sjekk alltid om bladene har hakk eller skader, og bytt dem hvis så er tilfelle. Når knivene er uskarpe og slitt, bør de erstattes med reservebladene som følger med din Landxcape™. Reserveblader er også tilgjengelig hos din nærmeste Landxcape™ -forhandler.

A. Erstatt bladene

Før du begynner å skifte ut Landxcape™s kniver, skru av strømmen og ta på deg beskyttelseshansker. Deretter følger du følgende trinn:

1. Snu Landxcape ^TM forsiktig rundt.
2. Fjern batteridekselet og ta ut batteriet.
3. Ta skruene av knivene med en skrutrekker. (Se Figur L)
4. Skru de nye bladene godt fast.
5. Sett inn batteriet og batteridekslet.

VIKTIG: Etter at bladene er skrudd fast i bladskiven, må du sjekke at bladene roterer fritt.

7.2 Hold den ren

ADVARSEL: Slå AV din Landxcape™ før rengjøring. Ta på deg beskyttelseshansker før du rengjer bladskiven, og unngå bruk av rennende vann.

A. Vaske karosseriet

Landxcape™ lever mye lengre og lykkeligere hvis den rengjøres regelmessig. Men husk at Landxcape™ er en elektrisk maskin, så du må være forsiktig når du rengjør den. IKKE bruk vannslange eller tom rennende vann på Landxcape™. Det er best å bruke en sprayflaske med vann. Når du rengjør maskinen utvendig bør du bruke en myk børste eller en ren klut og unngå bruk av løsemidler eller poleringsmidler (Se Figur M). Og pass til slutt på at du fjerner alt gress og rusk.

B. Vaske undersiden av maskinen

Også nå er det viktig å slå av Landxcape ^TM og ta på beskyttelseshansker før man rorer bladskiven.

Først, vend din Landxcape™ opp-ned for å komme til på undersiden. Her ser du bladskiven, motorrammehuset rundt, samt forhjul og drivhjul. Rengjør alt grundig med en myk børste eller fuktig klut.

ADVARSEL: Rengjør ALDRI undersiden av Landxcape™ med spylende vann. Deler kan bli skadet. (Se Figur N1, N2)

Roter bladskiven for å sikre at den roterer fritt. Sjekk at bladene spinner fritt rund festeskruene. Fjern eventuelle hindringer.

VIKTIG: Fjern avfall som har kilt seg fast slik at det ikke forårsaker hakk i bladskiven. Selv små hakk kan forringe Landxcape™ s klippeegenskaper.

C. Rengjør kontaktpunktene og ladestripene

Rengjør kontaktpinnen på ladebasen og ladestripen på Landxcape™

med en klut. Fjern all oppsamling av klippet gras og avfall rundt kontaktpinnene og ladestripene med jevne mellomrom for å sikre at Landxcape™ lades opp hver gang.

7.3 Batterilevetid

Hjertet i Landxcape™ er litium-ionbatteriet på 20V. For riktig oppbevaring av batteriet, var sikkert att den er fulladet og oppbevares på et kjølig, tørt sted.

MERK: Den anbefalte brukstemperaturen for Landxcape™ er mellom 0-55°C.

Levetiden til Landxcape™ s batteri avhenger av forskjellige faktorer, som for eksempel:

Landxcape™ kan lades manuelt uten grensetråden.

1. Koble ladebasen til en passende strømkilde. Det grønne lyset på ladestasjonen vil slås på.

2. Forankre Landxcape ^TM manuelt i ladebasen mens Landxcape ^TM er slått av. (Se Figur 0)

3. Lampen på ladebasen blinker grønt, Landxcape ™ vil starte å lade.

7.4 Vinterdvale

Landxcape™ får lengre levetid og fungerer bedre hvis den får gå i dvale om vinteren. Så selv om det er tøft, anbefaler vi at du lagrer Landxcape™ i uteboden eller garasjen om vinteren.

• Rengjør Landxcape ™ skikkelig.
- Lad batteriet helt opp.
- Slå av strømmen.

For å maksimere batteriets levetid anbefales det å lade det helt opp før det settes bort for vinteren.

ADVARSEL: Beskytt undersiden av Landxcape™-en mot vann. Lagre ALDRI Landxcape™ opp-ned utenders.

Grensetråden kan bli liggende på bakken, men endene bør beskyttes, for eksempel ved å plassere dem i en hermetikkboks med smørefett. Hvis ladestasjonen står ute om vinteren, la grensetråden være koblet til.

OBS: Når Landxcape™ tas fram igjen etter vinterdvalen, må du kontrollere at ladestrimmel and kontaktpinner er rene. Det er best å bruke finkornet smergellerret til dette.

7.5 Bytt ut batteriet

ADVARSEL: Slå av maskinen før du justerer, bytter eller reparerer noe som helst.

Før bytting av blader må du slå din Landxcape™ AV, og du må bruke beskyttelseshansker.

Når du skal bytte batteriet, følger du disse trinnene:

1. Snu Landxcape ^TM forsiktig opp-ned.
2. Fjern de skruene fra batteriet. Ta av batteridekselet. (Se Figur P1)

3. Løft forsikring ut det gamle batteriet. Trykk inn låsen og løs ut kontaktene. (Se Figur P2)
   OBS: Ikke trekk i ledningene. Hold kontaktene og frigjør låsen.

4. Koble til et nytt originalbatteri ved å feste kontaktene sammen til den låses på plass. (Se Figur P3, P4)

5. Sett inn batteriet som vist. (Se Figur P5) Sett dekselet tilbake på plass og fest skruene godt.

6. Koble til et nytt originalbatteri ved å feste kontaktene sammen til den låses på plass. (Se Figur P3, P4)

7. Sett inn batteriet som vist. (Se Figur P5) Sett dekselet tilbake på plass og fest skruene godt.

8. Funksjonsmeldinger

Vise Årsaken Aktivitet
-81-	LandxcapeTM er utenfor arbeidsområdet.	1. Hvis LandxcapeTM faktisk er utenfor territoriet sitt: Slå av strømmen, flytt LandxcapeTM innenfor klippeområdet. Slå på strømmen ved. Trykk , deretter trykk2. Hvis LandxcapeTM er inne i arbeidsområdet, sjekk at LED-lyset på ladestasjonen lyser grønt. Hvis ikke, sjekk at basen på ladestasjonen er koblet riktig til laderen og at laderen er koblet til en egnet strømforsyning. I så fall betyr det at endene på grenseledningen er feil tilkoblet. Bytt om på disse.3. Ladebasens røde lampe tennes, sjekk at grenseledningen er skikkelig festet til basen på ladestasjonen. Hvis problemet ikke er løst, bør du kontrollere om grenseledningen har blitt kuttet.
-82-	Hjulstopp	1. Slå av strømmen; flytt LandxcapeTM til et område uten hindringer.2. Slå på strømmen. Trykk , deretter trykk3. Hvis feilmeldingen fortsatt vises, slår av strømmen, snur LandxcapeTM opp-ned og ser om det er noe som hindrer hjulene i å gå rundt.4. Fjern alle mulige hindringer, snu LandxcapeTM riktig vei igjen, Slå på strømmen. Trykk , deretter trykk .
-83-	Bladstopp	1. Slå av strømmen.2. Snu LandxcapeTM opp-ned og se om det er noe som forhindrer at bladskiven roterer.3. Fjern mulige hindringer.4. Snu LandxcapeTM riktig vei igjen, og ta den med til et område med kort gress;5. Slå på strømmen. Trykk , deretter trykk .
-84-	LandxcapeTM sitter fast.	1. Slå av strømmen;2. Flytt LandxcapeTM til et område uten hindringer;3. Slå på strømmen. Trykk , deretter trykk4. Hvis feilmeldingen fortsatt vises; slår av strømmen; Snu LandxcapeTM opp og ned. Sjekk om det er noe som hindrer hjulene fra å rotere.5. Fjern alle mulige hindringer, snu LandxcapeTM riktig vei igjen, Slå på strømmen. Trykk , deretter trykk .
-85-	LandxcapeTM er løftet opp.	1. Slå av strømmen.2. Flytt LandxcapeTM til et område uten hindringer, slå på strømmen. Trykk , deretter trykk .3. Hvis feilmeldingen vises fortsatt: slå av strømmen, Snu LandxcapeTM opp og ned og controller om det er noe som hindrer at forhjulene roterer.4. Fjern alle mulige hindringer, snu LandxcapeTM riktig vei igjen, slå på strømmen. Trykk deretter trykk .
-86-	LandxcapeTM er opp-ned. Snu	Landxcape TM riktig vei. Trykk deretter trykk .
-87-	Batterifeil	1. Kontroller batteritemperaturen. Hvis temperature er for høy, vent til temperaturen er avkjølt. Trykk på , og trykk deretter2. Bytt nytt batteri. Start LandxcapeTM på nytt. Trykk på og trykk deretter .3. Hvis feilen gjentatte ganger oppstår, prøv å endre arbeidsplanen.
-88-- E E -	Det tar for lang tid for LandxcapeTM å gå tilbake til ladestasjonen.Feil ukjent.	Trekk fra manuelt LandxcapeTM til ladestasjonen for lading. Etter er LandxcapeTM fulladet, trykk på , og trykk deretterSe installasjonsmanualen.Start LandscapeTM på nytt. Trykk på [REDACT] og trykk deretter . [REDACT] s feilmeldingen fortsatt vises, kontakt en serviceagent for å få hjelp.

MERKNADER

• Før du slår på strømmen, må du alltid sjekke at Landxcape ^TM er innenfor arbeidsområdet. Hvis ikke, får du feilmeldingen "-"EDenne meldingen vises også når Landxcape ^TM står oppå grenseledningen når den slås på.
• Hvis du av en eller annen grunn – fest, barn som leker, osv. –Om du ønsker å parkere din Landxcape ^TM i ladestasjonen: Trykk på å og trykk deretter ^OK . Landxcape ^TM går til ladestasjonen og opphold der. Eller trykk på C r å lukke Landxcape ^TM .
• Hvis en feil oppstår på samme område av plenen gjentatte ganger, kan det være et problem med grenseledningen. Les gjennom installasjonsintruksjonene foran, så får du hjelp til å kontrollere oppsettet.
• Hvis plenen din er todelt og sammenkoblet med en korridor som er kortere enn 1m hvor du ikke har ladebase, må du, når Landxcape™ går tom for strøm, flytte den manuelt til ladebasen, og ladeprosessen vil starte.
• Hvis Landxcape ^TM kjører unormalt en gang i blant, kan du prøve å starte den på nytt. Dersom problemet ikke er løst, forsøk å ta ut batteriet og sett det inn igjen. Hvis problemet ikke kan løses, kontakter du en Landxcape ^TM -serviceagent for hjelp.
• Ikke vask maskinen med en høytrykksspyler. Dette kan skade batteriet eller maskinen.

10. Feilsøking

Hvis Landxcape™ ikke fungerer som den skal, kan du bruke veiviseren for feilsøking nedenfor. Hvis problemet ikke løses, tar du kontakt med forhandleren.

Symptom Årsak Løsning
LED-lyset på ladestasjonen slås ikke på	Det er ikke noe strøm	Sjekk at strømledningen er riktig koblet til laderen, og at laderen er koblet til en egnet strømforsyning.
Ladebasens røde lampe tennes Grenseledningen er ikke koblet til		Sjekk at grenseledningen er riktig koblet til ladestasjonen. Sjekk at det ikke er brudd på grenseledningen.
Landxcape^TM slår seg på, men bladskiven beveger seg ikke.	Landxcape^TM leter etter ladestasjonen (med mindre du trykker på da nappen for å gjøre det gå til ladestasjonen).	Dette er normalt. Landxcape^TM å lades, og bladskiven roterer ikke mens den leter etter ladestasjonen.
Landxcape^TM rister	Bladene kan være skadet Kontroller tilstanden til bladskiven.	Kontroller bladene og skift dem ut hvis de er skadet. Rengjør bladene og bladskiven for smuss.
Gresset klippes ujevnt	Landxcape^TM jobber ikke nok timer per dag øk anfall klippetimer iht.
	Klippeområdet er for stort	Du kan redusere størrelsen på klippeområdet eller legge til flere klippetimer.
	Bladene er sløve	Bytt ut alle blader og skruer for å avbalansere bladskiven
	Kuttehøyden er satt for lavt ift. lengden på gresset	∅k klippehøyden mye, og senk den igjen gradvis
	Gress eller noe annet har satt seg fast rundt bladskiven	Sjekk bladskiven, og fjern det som har satt seg fast
	Det har samlet seg gress i bladskiven eller motorrammehuset	Kontroller at bladskiven roterer fritt. Hvis nødvendig, kan du fjerne bladskiven for å gjøre det enklere å fjerne avfall.
Din Landxcape^TM er innenfor dens område, men displayet viser “- ∈ 1 -”.	Grenseledningens ender er feil koblet til. Snu om på koblingene av endene på grenseledningen.
	Grensetråden er ødelagt. Skadet grensetrådens	reparasjon med kontakter.
Ladetiden er langt mer enn den utregnet ladetiden.	Dårlig kontakt grunnet forurensing av ladestrimmelen.	Rengjør ladestasjonens kontaktpinner og maskinens ladestrimmel med en klut.
	Ladningsvernprogrammet er blitt aktivert pga. for høy temperatur.	Plasser ladebasen i et skyggefullt område eller vent til temperaturen har sunket.
Gressklipperen lades ikke.	Det er ikke noe strøm.	Sjekk at strømledningen er riktig koblet til laderen, og at laderen er koblet til en egnet strømforsyning.
	Virker ikke som den skal ved manuell lading. Se manuell lading i avsnitt 7.3.
Landxcape^TM begynner både å få kortere driftstid og kortere ladetid.	Noe har satt seg fast i bladskiven.	Ta av bladskiven og gjør den ren Gresset er for høyt og for tjukt.
	Landxcape^TM rister skikkelig.	Sjekk bladskiven og bladene, og fjern det som sitter fast.
	Batteriet kan være tomt eller gammelt. Bytt med	et nytt batteri.
Landxcape^TM klipper ikke gresset på tidspunktet den skal.	Klokken er ikke stilt riktig. Sett klokken på tiktig	tid, se avsnitt 4.3.
	Programmerte klippetider for Landxcape^TM er ikke korrekte.	Endre innstillingene for tidspunktene som gressklipperen skal starte og slutte på.
	Landxcape^TM dokkes manuelt i ladebunnen. Trykk , de##er trykk .	Ven til batteriet er avkjølt.
	Batteriet lades ikke opp da temperaturen stiger over 55^ i varmt vær.
Landxcape^TM klarer ikke å forankre seg riktig til ladebasen.	Påvirkning i omgivelsene. Start Landxcape	^TM på nytt.
	Dårlig kobling på grunn av skitt på ladekontakten.	Rengjør kontaktpinnene som befinner seg på basen på ladestasjonen og ladestripen på din Landxcape^TM med et håndkle.
Den grønne lampen på ladebasen tennes før ladningen er fullført.	Ladestasjonen er overopphetet.	Plasser ladebasen i et skyggefullt område eller vent til temperaturen har sunket.
Landxcape^TM går utenfor grenseledningen.	Grensemarkeringswiren er installert med skarpe kanter.	Kontroller at hjørnene til grensemarkerings-wiren er jevne
Landxcape^TM klipper ikke et område innenfor grenseledningsområdet.	Området for klipping er større enn tillatt klippeområde for Landxcape^TM .	Reduser skjæreområdet eller bruk Landxcape^TM med et større tillatte kuttområde.
Landxcape^TM går bakover eller roterer feil nær grenseledningen.	Grensetråden til en annen Landxcape^TM eller en robotgressklipper av et annet merke er posisjonert for nær.	Kontroller at det er minst 1 m mellom grensetråden din Landxcape^TM bruker og grensetråden som naboens robotgressklipper bruker.
	Under våte forhold kan det oppstå feil på det elektriske signalet ved lekkasje der som grenseledningen har blitt skjøtet eller reparert.	Sjekk grenseledningens sammenkoblinger. Isoler for å oppnå en fullstendig vanntett kobling.
	Det er brudd på grenseledningens elektriske signal som følge av brutt isolasjon.	Reparere skadet begrensningskabelisolasjon med kontakter.
Landxcape^TM s hjul sklir eller skader plenen.	Fremmedlegemer, som for eksempel kvister og greiner, kan ha satt seg fast under Landxcape^TM .	Fjern fremmedelementene fra undersiden av Landxcape^TM .
	Plenen er for våt. Vent til plenen har tørket.
Landxcape^TM går utenfor grenseledningen på gurnn av høy hastighet når den går ned en bakke	Grenseledningen er plassert på en helling som er brattere enn 17% ( 10^ ).	Flytt grenseledningen unna hellinger som er brattere enn 17% ( 10^ ). Se bruksanvisningen for detaljer.
Erro	Feil på programvareoppdatering oppstår.	Prøv igjen i henhold til avsnittet “Programvareopdatering”.
Landxcape^TM kjører i sirkler; svinger til høyre eller venstre til og med om det er ingen hindring foran.	Grenseledningen til en annen Landxcape^TM eller en annen robotklipper er plassert for tett.	må du kontrollere og forsikre deg om at Landxcape^TM -avgrensningskabelen har minst 1 meter mellom den nærliggende grenseledningen. Hvis problemet ikke kan løses, kan du kontakte Landxcape^TM service-agent for å få hjelp.
Tastaturet til klipperen fungerer ikke.	Tastaturet er skadet.	Start Landxcape^TM på nytt ^TM . Hvis problemet vedvarer, hold inneon/off knappen i 10 sekunder og start deretter Landxcape^TM på nytt. Hvis problemet ikke kan løses, kan du kontakte Landxcape^TM service-agent for å få hjelp.
	Dårlig forbindelse for kabelen mellom sentralen og hovedkortet eller skadet kabel.
	Tastaturet må tilbakestilles.
Klipperen klarer ikke å unngå hindringer.	Grenseledningen til en annen LandxcapeTM eller en annen robotklipper er plassert for tett.	må du kontrollere og forsikre deg om at LandxcapeTM-avgrensningskabelen har minst 1 meter mellom den nærliggende grenseledningen. Hvis problemet ikke kan løses, kan du kontakte LandxcapeTM service-agent for å få hjelp.
	Hindringen er lavere enn 10 cm.	Dette er normalt.

Miljøverntiltak

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Tekniske data og støydata

Type LX835 (8-typebetegnelse til maskin, Robot-gressklipper)

	LX835
Merkespenning 20V	--- Max.*
Hastighet uten belastning (/min) 2800
Kutteområde (m2) 800
Skjærediameter (cm) 18
Klippehøyde (mm) 30-60
Klippehøyde posisjoner 4
Maks. Skråningen 35% (20°)
Batteri type Lithium-ion
Batteri modell LA0002
Ladings tid ca. (hr) 2
Lade modell LA8001 / LA8002
Lade vurdering	Inngang: 100-240V~50/60Hz, 38W,Utgang: 20V---, 1.5A
Maskinens vekt (kg) 8.3
Regnsensor	Y
Beskyttelsesklasse	III
Frekvensbånd av det induktive sløyfesystemet	77 Hz
Maksimal. RF-effekt av det induktive sløyfesystemet	82 dBμA/m

*Spenning målt uten belastning. Batterispenningen er 20 V til å begynne med. Nominell spenning er 18 V.

Støyinformasjon

Belastning lydtrykk	L_pA = 40.6 dB (A) K_pA = 3.0
Belastning lydeffekt	L_wA = 60.6 dB (A) K_wA = 3.0

Bruk hørselsvern når lydtrykket er over

80dB

En viss grad av støy fra maskinen er uungåelig. Støyende arbeid godkjennes og begrenses til visse perioder. Overhold hvileperiod begrens arbeidstid til et minimum. For personlig beskyttels og b telse for mennesker som arbeider i nærheten, må passende hør vern benyttes.

Tilleggsutstyr

	LX835
Skruer	9
Ladestasjon	1
Festeskruer til ladestasjonen	8
Grensetråd	180m
Grensepinner	250
Sekskantnøkkel	1
Avstandsmåler for grensetråd	2
Blader	9
Kobling	2
Batteripakke (LA0002)	1
Lader (LA8001 / LA8002)	1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøj dette verktøyet. Henviser til tilbehørspakningen for videre detalj. Butikkpersonalet kan også gi hjelp og råd.

SAMSVARSERKLÆRING

Vi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

På vegne av Positec erklær at produktet,

Beskrivelse Robot-gressklipper

Type LX835 (8 -- typebetegnelse til maskin, Robot-gressklipper)(Serienummeret er plassert på baksiden) med batterilader

LA8001 / LA8002 og ladebase LA3001

Funksjon Gressklipping

- Tilpassningsbedømmelse Utført ifølge Anneks V

- Målt Lydkraftniv 60.6 dB (A)

- Erklært Garantert Lydkraftniv 63 dB [A]

Den notifiserte gruppen involvert

Navn: ISET Srl Unipersonale

Adresse: Via Donatori del Sangue,9 46024-Moglia(MN), Italy 0865

Sertifiseringsnr. ISETC.001920201117

Standardene samsvarer med,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 62233:2008

EN 60335-2-29:2004+A2:2010+A11:2018

EN 62233: 2008

EN ISO 3744: 2010, ISO 11094: 1991,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014

EN 61000-3-3:2013+A1:2019,

EN 61558-1:2005+A1:2009,

EN 61558-2-16:2009+A1:2013,

EN 303 447 V1.1.1

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Adresse Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2020/12/31

Allen Ding

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd.

Avtagbar matningsenhet

2. Dellista

1. LADDNINGSYTA
2. STOP-KNAPP
3. KLIPPHÖJDJUSTERINGSHANDTAG
4. REGNSENSOR
5. BAKRE DRIVHJUL
6. SKÄRBLAD
7. FRAMHJUL
8. USB-INGÅNG
9. BATTERIPAKET *
10. BLADVÄNDSKIVA
11. HANDTAGSSTÅNG
12. ON/OFF-KNAPP
13. HOME KNAPP
14. KNOPP
15. START KNAPP
16. DISPLAY
17. LADDAR HÖG
18. LADDNINGSBAS
19. KONTAKTSTIFT
20. STRÖMADAPTER
21. TRÅDPEGGAR
22. GRÄNSTRÅD
23. ÄSTDON FÖR LADDNINGSBAS
24. AVSTÅNDSMÄTARE FÖR GRÄNSTRÅD
25. INSEXNYCKEL
26. LEDNINGSSKARV

Standard starttid for gressklipperen er 09:00, som kan endres når som helst ved å vri knappen til STARTTM. Etter at du har valgt starttid, vil displayet vise standard starttid (09:00). ikonet og nummeret blinker på skjermen. Når 09 blinker, bruk for å velge nummer, og trykk deretter på for å bekrefte. Deretter blinker for å bekrefte. Nå som starttiden er angitt, vil Landxcape™ gå inn i standby-siden.

A. Rengöring av stomme

B. Rengöring av undersida
