BRUKSANVISNING Venezia 18K Wood's

Varemerket Wood's ble skapt av familien Wood for mer enn 65 år siden, i den kanadiske byen Guelph i Ontario. Det var der Wood's begynte å utvikle og produsere avfuktere i 1950. Siden den tid har Wood's hjulpet flere hundre tusen husholdninger med å forebygge skader som skyldes mugg og fukt, og med å gi dem renere luft.

Våre bærbare klimaanlegg er egnet for bruk i de fleste klimaer og har god kapasitet også ved forskjellige temperatur- og fuktighetsnivåer. De brukes med gode resultater på steder der det blir varmt, som i oppholdsrom, kontorer eller soverom. Mengden varm luft som klimaanlegget fjerner, avhenger av temperatur, fuktighetsnivå og plassering. Eksterne værforhold kan også påvirke klimaanleggets ytelse. Wood's klimaanlegg er trygge å bruke og ment til kontinuerlig bruk i mange år.

HVORDAN FUNGERER KLIMAANLEGGET?

Lavt trykk gir kald luft Hovedelementet i klimaanlegget er et kjølemiddel, som omdannes til gass ved lavt trykk. Prosessen «skaper kulde», som overføres innover, samtidig som den varme luften holdes ute.

Et flytende kjølemiddel føres gjennom en ekspansjonsventil og inn i et rør der trykket er lavt.

Kjølemiddelet fordamper og blir til gass. Prosessen absorberer varme fra omgivelsene, og røret avkjøles.

En vifte blåser den kalde luften ut i rommet.

Gassen føres gjennom en kompressor, som øker trykket og omdanner gassen til væske.

I denne prosessen frigjøres varme, som føres til rør på motsatt side og blåses ut av en vifte.

Du finner sikkerhets-informasjon i denne bruksanvisningen.

Les de vedlagte anvisningene nøye får utstyret installeres og brukes. Fabrikanten er ikke ansvarlig dersom feilaktig installering og bruk forårsaker skade på personer eller eiendom. Oppbevar alltid bruksanvisningen sammen med enheten til fremtidig bruk.

Sikkerheten til barn og sårbare mennesker

ADVARSEL

Fare for personskade eller varig uførhet.

Denne enheten kan brukes av barn fra 8 år og oppover, samt av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, så fremt de har tilsyn eller har fått innføring i hvordan enheten brukes på en trygg og sikker måte, samt at de er klar over de farer bruken medfører.

Ikke la barn leke med enheten.

Oppbevar alt emballasjemateriale utilgjengelig for barn.

Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

Generell sikkerhet

Denne enheten er beregnet for bruk i private hjem og lignende, for eksempel: Stuer og andre oppholdsrom, pauserom i butikker, kontorer og andre arbeidsmiljøer. Merkeplaten er plassert på siden eller baksiden av klimaanlegget. Sørg for at ventilasjonsåpningene ikke er tildekket.

Ikke bruk mekanisk utstyr eller annet for å fremskynde avrimingsprosessen. Følg fabrikantens anvisninger. Enheten skal ikke oppbevares i et rom der det finnes antennelseskilder (for eksempel åpen ild, gassdrevet utstyr i drift eller elektrisk varmeovn). Må ikke punkteres eller brennes. Vær oppmerksom på at kuldemedier kan være helt uten lukt. Ikke rengjør enheten med vanndusj og damp. Rengjør enheten med en fuktet myk klut. Bruk kun nøytrale rengjøringsmidler. Ikke bruk skuremidler, skuresvamp, løsemidler eller metallgjenstander. Hvis strømledningen skades, må den skiftes ut av fabrikanten, godkjent verksted eller kvalifiserte personer for å unngå fare.

SIKKERHETSANVISNINGER

Installasjon ADVARSEL

Fjern all emballasje.

Ikke installer eller bruk en skadet enhet. Enheten skal installeres, brukes og oppbevares i et rom med en gulvflate større enn 15 m².

Følg monteringsanvisningen som leveres med enheten.

Vær alltid forsiktig når du flytter enheten den er tung! Bruk alltid vernehansker.

Vær oppmerksom på at kuldemedier kan være helt uten lukt.

Påse at luften kan sirkulere rundt enheten.

Vent i minst 4 timer før enheten tilkoples strømnettet. Dette er for at oljen skal kunne renne tilbake i kompressoren.

Ikke installer enheten nær radiatorer eller andre varmekilder. Ikke installer enheten slik at den blir stående i direkte sollys.

Strømtilkobling

ADVARSEL

Brann- og støtfare.

Ikke bruk grenuttak og skjøteledninger.

Pass på at de elektriske komponentene (f.eks. støpsel,. strømledning) ikke skades.

Kontakt autorisert servicesenter eller elektriker for å få skiftet de elektriske komponentene.

Strømledningen må ligge lavere enn støpselet.

Ikke plugg støpselet i stikkontakten før installeringen er fullført.

Påse at støpselet er tilgjengelig när installeringen er fullført.

Ikke dra i ledningen for å trekke ut støpselet. Hold alltid i støpselet.

Bruk

ADVARSEL

Fare for personskade, brannskade, elektrisk støt eller brann.

Enhetens spesifikasjoner må ikke endres.

Pass på at kjølekretsen ikke blir skadd. Den inneholder propan (R290), en naturgass med god miljøkompatibilitet. Denne gassen er antennbar.

Hvis det oppstår skade på kjølekretsen, må man påse at det ikke er flammer og antennelseskilder i rommet. Luft ut rommet.

Ikke legg antennbare produkter eller gjenstander våte av antennbare produkter nær eller på enheten.

Avfallshändtering

ADVARSEL

Fare for personskade.

Kople enheten fra strømnettet.

Denne enhetens kjølemediumkrets er miljøvennlig. Ta kontakt med den lokale gjenvinningsstasjonen for å få informasjon om korrekt kassering av enheten.

Ikke skad den delen av kjøleenheten som er nærmest varmeveksleren.

KLARGJ∅R KLIMAANLEGGET FOR INSTALLASJON

VIKTIG:

2. Installasjon

F∅R F∅RSTE GANGS BRUK

La enheten stå oppreist i 4 timer før den tas i bruk

Velge plassering

Viktig

1. Dette klimaanlegget kan flyttes rundt innendørs etter behov; hold enheten oppreist när den flyttes. Klimaanlegget skal stå på et flatt underlag.
   Dette klimaanlegget må ikke installeres eller brukes i baderom eller andre våtrom.
   Ettersom et bærbart klimaanlegg går på hjul, er det enkelt å flytte. Når varmen setter inn, kan du bare flytte det bærbare klimaanlegget inn i rommet og raskt komme i gang med avkjølingen. Klimaanlegget må brukes i et lukket rom for å være mest effektivt.
   Lukk alle dører, vinduer og andre åpninger til rommet. Klimaanleggets effektivitet avhenger av temperaturen og luftfuktigheten.
2. Plasser klimaanlegget slik at luften kan strømme fritt gjennom forsiden av enheten.
3. Klimaanlegget vil ha liten eller ingen effekt på tørking av tilstøtende, lukket oppbevaringsrom, for eksempel garderobeskap, hvis luften ikke kan sirkulere inn og ut. Et bærbart klimaanlegg slipper ut varmen fra enheten via en ventilasjonsslange gjennom et vindu eller en luftventil.

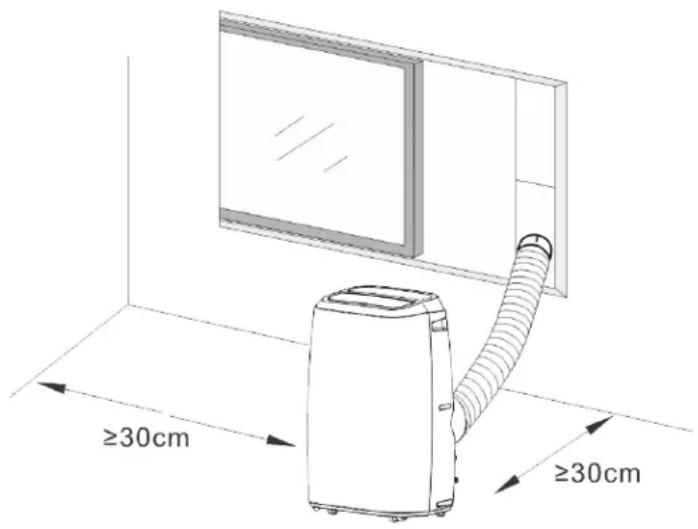

4. Det skal være minst 30 cm avstand mellom klimaanlegget og det nærmeste objektet. Se referansebildet.

1. Spjeld
2. Kontrollpanel
3. Frontdeksel
4. Hjul
5. Luftinntak
6. Dreneringsutløp
7. Luftutslipp
8. Strømledning
9. Dreneringsutløp

D

1. Diagram for rengjøring av filter

|

1. Strøm på/av
2. Tidsur på/av
3. Driftsmodus
4. Temperatur ned
5. Temperatur opp
6. Hastighet
7. Sleep-modus
8. Automatisk sving

J

1. Batteriinstallasjon /skift ut

K

1. Vri begge ender av eksosslangen inn i slangekoblingen.
2. Informasjon om montering av eksosslange

L

M

1. Montere vindussett

N

1. Viser hvordan pluggen skal plasseres ved montering av vindussett

O

1. Koble til dreneringsslange

P

1. Bilde av vannutløp

BESKRIVELSER AV DRIFTSMODUSER OG INSTALLASJON

Installasjon

Hvis enheten har blitt transportert hori- sontalt, må den stå oppreist i fire timer før den tas i bruk.

Plasser enheten på et flatt og fast underlag.

Ikke installer enheten i baderom eller andre våtrom.

Påse at luftgjennomstrømningen ikke blokkeres, og at det alltid er minst 50 cm avstand til omkringliggende overflater.

INSTALLERE EKSOSSLANGEN

1. For å bruke vindussettet må du åpne vinduet og plassere settet horisontalt eller vertikalt, avhengig av vinduet.
2. Juster lengden av vindussettet og fest det med skruene.
3. Lukk vinduet og fest adapteren på eksosslangen til vindussettet.

SLIK BRUKER DU VINDUSSETTET

Installer AAA-batteriene i fjernkontrollen før du tar den i bruk.

1. Trykk på og skyv batteridekselet på baksiden av fjernkontrollen for å fjerne dekselet.
2. Sett i to nye alkaliske AAA-batterier i batteriholderen, og pass på at polariteten er riktig.
3. Sett på batteridekselet og påse at låsefliken klikker på plass.

Det må bare brukes alkaliske batterier. Bruk ikke oppladbare batterier.

Ved skifte av batterier må alltid begge batteriene byttes ut med nye. Bland ikke gamle og nye batterier.

Hvis klimaanlegget ikke skal brukes på en lang stund, bør batteriene tas ut av fjernkontrollen.

Bruksanvisning

1. Starte enheten. Trykk på strømknappen for å starte og stoppe enheten.

2. Velge modus. Enheten har fire forskjellige moduser: kjølemodus, avfuktingsmodus, strømsparingsmodus og viftemodus. Trykk på MODE på kontrollpanelet eller fjernkontrollen for å velge modus.

3. Kjølemodus: Angi ønsket temperatur med pilene på kontrollpanelet eller fjernkontrollen. Den angitte temperaturen vises på displayet.

4. Avfuktingsmodus. I avfuktingsmodus kjøres viften bare på lav hastighet. Temperatur kan ikke angis.
5. Viftemodus. Kompressoren stopper, og bare viften kjøres. Temperatur kan ikke angis.
6. Strømsparingsmodus. Lavt strømforbruk i strømsparingsmodus. Når omgivelsestemperaturen er høyere enn den angitte temperaturen, går enheten i kjølemodus. Når omgivelsestemperaturen når den angitte temperaturen, stopper kompressoren, og den øvre viften stopper også. Etter 2 minutter og 30 sekunder kjøres den øvre viften på lav hastighet i 30 sekunder. Hvis kompressoren ikke starter (det vil si hvis omgivelsestemperaturen er lavere enn den angitte temperaturen), kjøres den øvre viften gjentatte ganger i denne modusen (stopper i 2 minutter og 30 sekunder / kjøres ved lav hastighet i 30 sekunder).

3. Stille inn tidsuret.

• Trykk på TIMER-knappen när enheten er i drift, hvis du vil stille inn tidsuret for avstengning.
• Trykk på TIMER-knappen när enheten er slått av, hvis du vil stille inn tidsuret for start.

Angi klokkeslettet ved hjelp av opp- og ned-pilene på kontrollpanelet eller fjernkontrollen. Når tidsuret er aktivert, tennes en lampe på kontrollpanelet.

1. Angi viftehastigheten. Trykk på SPEED-knappen på kontrollpanelet for å velge viftehastighet. Velg viftehastighet ved å trykke på FAN-knappen på fjernkontrollen.
2. Celsius/Fahrenheit Trykk på opp- og ned-pilen samtidig på kontrollpanelet for å veksle mellom Celsius og Fahrenheit.
3. Deaktiveringsmodus. Bruk deaktiveringsmodus om natten for å unngå at enheten forstyrer nattesøvnen. Når enheten er i kjølemodus, trykker du på knappene TIMER og UP samtidig for å sette den i deaktiveringsmodus. Trykk på SLEEP-knappen på fjernkontrollen. Trykk på knappen en gang til for å deaktivere.
4. Automatisk dreiefunksjon. Trykk på knappene TIMER og SPEED samtidig for å aktivere dreiefunksjonen. Trykk på Auto-swing-knappen på fjernkontrollen. Trykk på knappen en gang til for å deaktivere.
5. Automatisk rengjøringsfunksjon. Trykk på AUTO-CLEAN-knappen på fjernkontrollen for å rengjøre enheten innvendig. Enheten rengjøres i 3 minutter før den slås av.

BESKYTTELSESFUNKSJONER

Automatisk avriming

Enheten avrimes automatisk ved behov. I avrimingsmodus viser displayet E4, og ingen andre knapper enn strømknappen er aktive.

Beskyttelse av kompressoren

Instruksjoner for drenering

Tømme vanntanken

Skru av dreneringsdekselet og fjern dreneringspluggen. Tøm vanntanken, sett i dreneringspluggen og skru på dekselet igjen.

Merknader:

• Flytt enheten forsiktig for å unngå lekkasje.
• Vipp enheten lett bakover under tømming.
• Tett igjen dreneringshullet så snart som mulig før brettet er fullt hvis det ikke kan romme alt vannet i enheten, for å hindre vannlekkasje og vann utover gulvet eller teppet.
• Dreneringspluggen og -dekselet må sitte godt for å unngå at ny kondens fukter gulvet eller teppet när enheten startes opp på nytt.

Koble til en vannslange for kontinuerlig drenering

Skru av dreneringsdekselet og fjern dreneringspluggen. Fest en 13 mm vannslange til røret på enheten. Før den andre enden av vannslangen til et avløp. Sørg for at vannet kan renne fritt nedover.

Merknader:

• Dreneringsslangen må installeres när det ikke er vann i brettet.
• Det anbefales ikke å bruke kontinuerlig drenering når enheten er i kjølemodus, for å sikre at nok vann resirkuleres i enheten til å oppnå maksimal kjøleeffekt.
• Legg dreneringsslangen på et utilgjengelig sted, ikke høyere enn dreneringshullet, og påse at dreneringsslangen er rett og uten knekk.
• Oppbevar dreneringsdekselet og -pluggen forsvarlig når kontinuerlig drenering er i bruk.

Luftfilteret

Luftfilteret sørger for at det ikke kommer støv og smuss inn i maskinen, slik at levetiden forlenges. Det er viktig at filteret rengjøres jevnlig. Hvis ikke kan det føre til alvorlige skader på enheten. Filteret bør derfor rengjøres minst annenhver uke.

Rengjøring av filteret

1. Fjern filteret.
2. Vask det med varmt vann og mild såpe. Filteret kan også støvsuges.
3. La filteret tørke, og monter det igjen.

Filterinstallasjon

Innrett enden av filteret mot sporet, og skyv deretter filteret forsiktig på plass i sporet.

Merknader:

• Pass på å installere filteret i sidepanelet før filteret i bakpanelet.
• Installer filteret i motsatt retning som det ble fjernet.
• Installer filteret forsiktig for å unngå at det skades.

Det er svært viktig at filteret rengjøres regelmessig, slik at klimaanlegget ikke mister kapasitet eller blir skadet.

Instruksjoner for oppbeva- ring

Oppbevaring av fjernkontrollen

1. Sett fjernkontrollen inn i den innebygde holderen på venstre side av enheten.
2. Trykk varsomt på den nedre delen av den innebygde holderen for å åpne den og ta ut fjernkontrollen.

Oppbevaring på slutten av sesongen

1. Skru av dreneringsdekselet og trekk ut pluggen for å tømme enheten for alt kondensvann.
2. Kjør enheten i viftemodus en halv dag for å tørke den helt innvendig og forebygge muggdannelse.
3. Slå av enheten, trekk ut proppen, vikle opp strømledningen og fest støpselet i universalhullet på enhetens bakpanel, sett i dreneringspluggen og sett på dreneringsdekselet.
4. Fjern eksosslangen for varmluft, rengjør den og oppbevar den forsvarlig.

Merknader:

• Hold eksosslangen med begge hender när du fjerner den.
• Bruk tomlene til å skyve festene på eksosuttaket til side, og trekk ut eksosslangen.
• Pakk inn klimaanlegget i myk plast og oppbevar det på et tørt sted, sørg for at det ikke slipper inn støv, og hold enheten utilgjengelig for barn.
• Ta ut batteriene av fjernkontrollen og oppbevar dem forsvarlig.

Merk:

• Påse at enheten oppbevares på et tört sted.
• Alt tilbehør til enheten skal også beskyttes forsvarlig.

Vedlikehold

Les mer om rengjøring av enheten på woods.se Rengjør enheten med en myk, fuktig klut. Ikke bruk løsemidler eller sterke rengjøringsmidler. Det kan skade overflaten på enheten.

Service

Når klimaanlegget trenger service, må du først ta kontakt med forhandleren. Du må fremlegge kvittering ved garantikrav.

PROBLEM ÅRSAK TILTAK
Enheten starter ikke Svikt i strømforsyningenVanntanken er full og ikonet lyserOmgivelsestemperaturen er for lav eller for høyRomtemperaturen er lavere enn den angitte temperaturen i kjølemodus.		Kople enheten til en strømkontakt og slå den påTøm vannet som er lagret i enhetenDet anbefales å bruke denne enheten mellom 8 og 35°CAngi en annen temperatur
Dårlig kjøleeffekt Enheten står i direkte sollysDørene og vinduene er åpne, rommet er overfylt, eller andre varmekilder er i brukSkittent filterLuftinntaket eller luftuttaket er tilstoppet		Trekk for gardineneLukk dører og vinduer, fjern andre varmekilderRengjør eller bytt filteretFjern tilstoppingen
Høyt støynivå	Enheten står på et ujevnt underlag.	Plasser enheten på et flatt og fast underlag (kan redusere støyen)
Kompressoren fungerer ikke	Beskyttelse mot overoppheting iverksatt Vent til temperaturen reduseres, så starter enheten automatisk på nytt
Fjernkontrollen fungerer ikke	For stor avstandFjernkontrollen er ikke rettet mot enhetens signalmottakerBatteriene er utladet	Hold fjernkontrollen nærmere klimaanlegget og påse at den er rettet mot enhetens signalmottaker.Skift batterier
Hvis du opplever problemer med klimaanlegget, kan du forsøke å feilsøke. Hvis ingen av tiltakene fungerer, må du kontakte forhandleren for å få service på klimaanlegget.

Feilkoder ÅRSAK TILTAK
E0 Feil på romtemperatursensor Produktet må returneres til forhandleren for service.
E2	Vannbeholderen er full under kjøling	Fjern gummiproppen, og tøm ut vannet.
E3 Feil i fordampertemperatursensor Produktet må returneres til forhandleren for service.

Garanti

2 års garanti mot produksjonsfeil. Garantien gjelder kun ved fremvisning av kvittering. Garantien gjelder kun hvis produktet har blitt brukt i samsvar med instruksjonene og sikkerhetsanvisningene i denne bruksanvisningen. Garantien dekker ikke skader som skyldes feil bruk av produktet.

MERK: Garantien på 2 år gjelder ikke ved kommersiell bruk av enheten.

MERK:

Registrer produktet på www.warranty-woods.com og les om hvordan du kan få utvidet garanti. Gå til www.woods.se hvis du vil ha mer informasjon. informasjon.

TEKNISKE DATA	AC Venezia 18K Smart Home
Kjølekapasitet 5,2 KW
Strømforbruk 2,0 W
Luftgjennomstrømning: 680 m^3 / t
Energiklasse A
Avfukting 52,8 l / 24 t
Temperaturinnstilling 16–31 °C
Arbeidstemperatur 18–43 °C
EER 2,6
Kuldemedium R290 / 300 g
Støynivå i desibel 56dB /65dB
Vekt 32 kg
Mål i mm, L x B x H 376 x 490 x 768

*Tekniske endringer og forbedringer kan forekomme. Alle verdier er omtrentlige og kan variere med eksterne forhold som temperatur, ventilasjon og luftfuktighet.

Anbefalte bruksgrenser

Den beste omgivelsestemperaturen for kjøling er 18–35 °C. Enheten kan kjøres opp til +43 °C. Sikringsparameter: φ5,0 x 20 mm 2 A, 250V AC.

AC Venezia 18K Smart Home er i samsvar med de tekniske kravene i følgende standard(er):

LVD:2014/35/EU	EMC:2014/30/EU EN 55014-1:2017	RED:2014/53/EU
EN 60335-2-40: 2003 + A11: 2004	EN 55014-2:2015	EN 301 489-1V2.2.3,
+A12: 2005 + A1: 2006 + A2: 2009	EN IEC 61000-3-2:2019 E	Draft EN 301 489-17 V3.2.2 EN 300 328 V2.2.2,
+A13: 2012	N 61000-3-3:2013+A1:2019	EN62311:2008
EN 60335-1: 2012 + A11: 2014 + A13: 2017 + A1: 2019		EN 55014-1:2017, EN55014-2:2015
+A14: 2019		EN IEC 61000-3-2:2019, EN61000-3-3:2013+A1:2019
+A2: 2019
EN 62233: 2008

*Denne merkingen indikerer at dette produktet ikke skal fjernes sammen med annet husholdningsavfall i hele EU. For å unngå mulig skader på miljøet og helse som følge av ukontrollert avfallshändtering skal apparatet resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av ressursene. For å returnere apparatet kan du bruke retur- og innsamlingssystemet eller ta kontakt med forhandleren der produktet ble kjøpt. De kan resirkulere dette produktet på en miljøvennlig måte.

1. Last ned og installer APP

Last ned Woods Connect-appen fra App Store eller Google Play

1. Registrering/Pålogging/Glemt passord

Registrering

1. Trykk for å åpne registreringssiden

2. Systemet gjenkjenner land/område automatisk. Du kan også velge landskoden. Skriv inn mobil-nummer/e-postadresse og trykk på «Neste».

3.Hvis du har angitt mobilnummeret, skriver du inn bekreftelseskoden fra meldingen, og skriver inn passordet. Trykk på «Bekreft» for å fullføre registreringen.

4.Hvis du har angitt e-postadressen, skriver du inn passordet og trykker på «Bekreft» for å fullføre registre- ringen.

2. Logg på med brukernavn og passord eller bekreftelseskode via SMS

Pålogging med brukernavn og passord

1. Systemet gjenkjenner land/område automatisk. Du kan også velge landskoden. Skriv inn mobil-nummer/e-postadresse og trykk på «Neste»

2. Skriv inn det registrerte mobil-nummeret eller e-postadressen samt passord for å logge deg på.

Pålogging med bekreftelseskode

1. Trykk på «Logg på med SMS-be-kreftelse» til ny side

2. Systemet gjenkjenner land/område automatisk.

1. Trykk på «Glemt passord»

2. Systemet gjenkjenner land/område automatisk.Du kan også velge landskoden selv. Skriv inn mobil-nummer/e-postadresse og trykk på «Neste»

3. Skriv inn bekreftelseskoden i meldingen/e-posten og skriv inn det nye passordet. Trykk på «Bekreft» for å fullføre.

4. Tilkobling/tilbakestilling til fabrikk-standard

For å koble enheten til WiFi, trykker du på og holder knappen Night Mode/Reset WiFi inne. Når WiFi-symbolet blinker raskt, aktiveres tilkoblingen. Følg instruksjonene i appen.

WiFi Woods Connect støtter følgende funksjoner:

Slå enheten på/av

Kjølemodus

Avfuktingsmodus

Viftemodus

∅komodus

Temperaturinnstillinger

Hastighet: Lav, middels og høy

Tidsur: 1–24 t

Deaktivering: På/av

Automatisk rengjøring: På/av

Celsius/Fahrenheit

Dreining: På/av

3. Følg anvisningene i appen for å bruke WiFi.

Smart Home

Tredjepartstilgang: Trykk på et ikon for taletjeneste fra tredjepart for å se hvordan du kan kople til tjenesten.

Du finner disse ikonene

Smart Home Woods Connect støtter følgende funksjoner ved stemmekommando:

Slå enheten på/av

Temperaturinnstillinger

Modusinnstillinger

Innstillinger for viftehastighet

Du finner mer informasjon på: https://woods.se/en/

WOOD'S S∅RGER FOR REN OG SUND INDELUFT

tilsvarende kvalificeret person for at undgå fare.

SIKKERHEDSANVISNINGER

Netkablet skal forblive under netstikkets niveau.

Öryggi barna og viðkvæmra

VIDVÖRUN
