BRUKSANVISNING WAC904G Wood's

Varemerket Wood's ble skapt av familien Wood for mer enn 70 år siden, i den kanadiske byen Guelph i Ontario. Det var der Wood's begynte å utvikle og produsere avfuktere i 1950. Siden den tid har Wood's hjulpet flere hundre tusen husholdninger med å forebygge skader som skyldes mugg og fukt, og med å gi dem renere luft. Våre bærbare klimaanlegg er egnet for bruk i de fleste klimaer og har god kapasitet også ved forskjellige temperatur- og fuktighetsnivåer. De brukes med gode resultater på steder der det blir varmt, som i oppholdsrom, kontorer eller soverom. Mengden varm luft som klimaanlegget fjerner, avhenger av temperatur, fuktighetsnivå og plassering. Eksterne værforhold kan også påvirke klimaanleggets ytelse.

Wood's klimaanlegg er trygge å bruke og ment til kontinuerlig bruk i mange år.

HVORDAN FUNGERER KLIMAANLEGGET?

Lavt trykk gir kald luft

Hovedelementet i klimaanlegget er et kjølemiddel, som omdannes til gass ved lavt trykk. Prosessen «skaper kulde», som overføres innover, samtidig som den varme luften holdes ute.

Et flytende kjølemiddel føres gjennom en ekspansjonsventil og inn i et rør der trykket er lavt.

Kjølemiddelet fordamper og blir til gass. Prosessen absorberer varme fra omgivelsene, og røret avkjøles. En vifte blåser den kalde luften ut i rommet.

Gassen føres gjennom en kompressor, som øker trykket og omdanner gassen til væske.

I denne prosessen frigjøres varme, som føres til rør på motsatt side og blåses ut av en vifte.

ne håndboken inneholder sikkerhetsinfo

Les de vedlagte anvisningene nøye før enheten installeres og tas i bruk. Fabrikanten er ikke ansvarlig dersom feilaktig installering og bruk forårsaker skade på personer eller eiendom. Oppbevar alltid bruksanvisningen sammen med enheten til fremtidig bruk.

Sikkerheten til barn og sårbare mennesker

ADVARSEL

Fare for personskade eller varig uførhet.

Denne enheten kan brukes av barn fra 8 år og oppover, samt av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, så fremt de har tilsyn eller har fått innføring i hvordan enheten brukes på en trygg og sikker måte, samt at de er klar over de farer bruken medfører.

Ikke la barn leke med enheten.

Oppbevar alt emballasjemateriale utilgjengelig for barn.

Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

Generell sikkerhet

Denne enheten er beregnet for bruk i private hjem og lignende, for eksempel: Stuer og andre oppholdsrom, pauserom i butikker, kontorer og andre arbeidsmiljøer. Merkeplaten er plassert på siden eller baksiden av klimaanlegget. Sørg for at ventilasjonsåpningene ikke er tildekket.

Ikke bruk mekanisk utstyr eller annet for å fremskynde avrimingsprosessen. Følg fabrikantens anvisninger. Enheten skal ikke oppbevares i et rom der det finnes antennelseskilder (for eksempel åpen ild, gassdrevet utstyr i drift eller elektrisk varmeovn). Må ikke punkteres eller brennes.

Det er ikke sikkert at kjølemiddelet lukter noe. Ikke rengjør enheten med vanndusj og damp.

Rengjør enheten med en fuktet myk klut. Bruk kun nøytrale rengjøringsmidler. Ikke bruk skurende produkter, skuresvamp, løsemidler eller metallgjenstander.

Hvis strømledningen blir skadet, må den byttes av produsenten, et godkjent servicesenter eller liknende godkjent personell for å unngå farlige situasjoner.

SIKKERHETSANVISNINGER

Installasjon

ADVARSEL

Fjern all emballasje.

Ikke installer eller bruk en skadet enhet. Enheten skal monteres, brukes og oppbevares i rom som er større enn 4,2 m2 (7k), 7,7m2 (9k) eller 9,6 m2 (12k). Følg monteringsanvisningen som leveres med enheten.

Vær alltid forsiktig når du flytter enheten - den er tung! Bruk alltid vernehansker. Det er ikke sikkert at kjølemiddelet lukter noe.

Påse at luften kan sirkulere rundt enheten.

Vent i minst 4 timer før enheten tilkoples strømnettet. Dette er for at oljen skal kunne renne tilbake i kompressoren. Ikke installer enheten nær radiatorer eller andre varmekilder. Ikke installer enheten slik at den blir stående i direkte sollys.

Strøm

ADVARSEL

Brann- og støtfare.

Ikke bruk grenuttak og skjøteledninger.

Pass på at de elektriske komponentene (f.eks. støpsel,.

Kontakt autorisert servicesenter eller elektriker for å få skiftet de elektriske komponentene.

Strømledningen må ligge lavere enn støpselet. Ikke plugg støpselet i stikkontakten før installeringen er fullført.

Påse at støpselet er tilgjengelig när installeringen er fullført.

Ikke dra i ledningen for å trekke ut støpselet. Hold alltid i støpselet.

Bruk

ADVARSEL

are for personskade, brannskade, elektrisk støt eller brann.

Enhetens spesifikasjoner må ikke endres.

Pass på at kjølekretsen ikke blir skadd. Den inneholder propan (R290), en naturgass med god miljøkompatibilitet. Denne gassen er antennbar.

Hvis det oppstår skade på kjølekretsen, må man påse at det ikke er flammer og antennelseskilder i rommet. Luft ut rommet.

Ikke legg antennbare produkter eller gjenstander våte av antennbare produkter nær eller på enheten.

Avfallshändtering

ADVARSEL

Fare for personskade.

Kople enheten fra strømnettet.

Denne enhetens kjølemediumkrets er miljøvennlig. Ta kontakt med den lokale gjenvinningsstasjonen for å få informasjon om korrekt kassering av enheten.

Ikke skad den delen av kjøleenheten som er nærmest varmeveksleren.

KLARGJ∅R KLIMAANLEGGET FOR INSTALLASJON

2. Installasjon

F∅R F∅RSTE GANGS BRUK

La maskinen stå i opptil to timer før du følger Velge et sted

Viktig

1. Dette klimaanlegget kan flyttes rundt innendørs etter behov. Hold enheten oppreist när den flyttes. Klimaanlegget skal stå på et flatt underlag. Dette klimaanlegget må ikke installeres eller brukes i baderom eller andre våtrom.

Ettersom et bærbart klimaanlegg går på hjul, er det enkelt å flytte. Når et rom blir varmt, flytter du det bærbare klimaanlegget til romme for å avkjøle det.

For optimal effektivitet bør klimaanlegget brukes i et lukket rom. Lukk alle dører, vinduer og andre åpninger til rommet. Klimaanleggets effektivitet avhenger av temperaturen og luftfuktigheten.

1. Plasser klimaanlegget slik at luften kan strømme fritt gjennom forsiden av enheten.

2. Klimaanlegget vil ha liten eller ingen effekt på tørking av tilstøtende, lukket oppbevaringsrom, for eksempel garderobeskap, hvis luften ikke kan sirkulere inn og ut. Et bærbart klimaanlegg slipper ut varmen fra enheten via en ventilasjonsslange gjennom et vindu eller en luftventil.

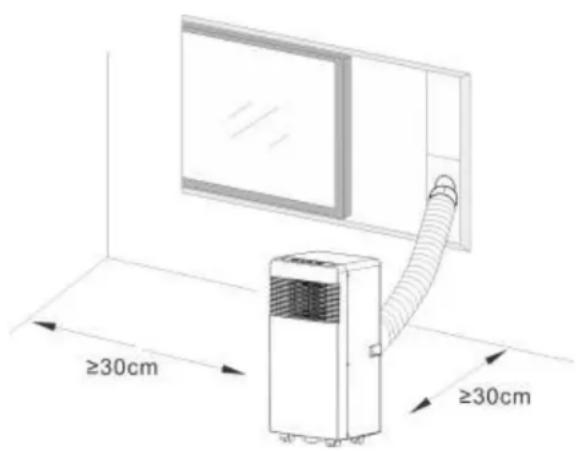

3. Det skal være minst 30 cm avstand mellom klimaanlegget og det nærmeste objektet. Se referansebildet.

1. Utslippskanal for luft
2. Tilkobling av utslippskanal for luft
3. Vindusadapter for utluft
4. Fjernkontroll
5. Ledeplate
6. Vannplugg

B

1. Kontrollpanel
2. Utløp for kald luft
3. Signalmottaker
4. Fjernkontroll
5. Transporthåndtak
6. Luftutløpsslange
7. Luftinntak for fordamper
8. Primær dreneringsport

D

1. Tidsur / temperatur opp-knapp
2. Tidsur / temperatur ned-knapp
3. Automatisk kjøling Avfuktings- og viftemodus

4.

1. Knapp for nattmodus og barnelås

2. Dreining

3. Tidsurknapp

4. Modusknapp

5. Hastighetsknapp

6. Strømknapp

7. La/køy viftehastighet

8. Stromindikator/barnelås

F

1. Diagram for rengjøring av filter

G

1. KNAPP Strøm på/av

2. KNAPP Trykk på denne knappen for å velge drifts-modus.

3. KNAPP Brukes til å velge viftehastighet.

4. og INNST LINGSKNAPPER Trykk på denne knappen for å velge drifts-modus.

5. KNAPP Brukes til å angi eller avbryte modusdrift.

6. KNAPP Brukes til å velge tid for automatisk AV og automatisk PÄ.

7. KNAPP Brukes til å stille inn automatisk dreining.

H

1. Vri begge ender av eksosslangen inn i slang-ekoblingen.

|

1. Informasjon om montering av eksosslange

J

1. Informasjon om montering av eksosslange

K

1. Montere vindussett

L

1. Koble til dreneringsslange

[Non-Text]

[Non-Text]

BESKRIVELSER AV DRIFTSMODUSER OG INSTALLASJON

A. Tilbehør

Før du begynner å bruke enheten:

1) Finn et sted med en stikkontakt i nærheten.
2) Installer eksosslangen, og juster vindusposisjonen.
3) Koble til dreneringsslangen (kun for modeller med oppvarming).
4) Koble strømledningen til en jordet stikkontakt, 220–240 V / 50 Hz AC.
5) Trykk på strømknappen for å slå på klimaanlegget.

K og L. Informasjon om montering av eksosslange

A) Midlertidig installasjon

1. Vri begge ender av eksosslangen inn i slangekoblingen.
2. Før det firkantede festet inn i luftutløpet på baksiden av klimaanlegget
3. Plasser den andre enden av eksosslangen i nærmeste vinduskarm.

N. Montere vindussett

1. Monter vindussettet i vinduet.
2. Juster lengden på vindussettet etter vinduets bredde eller høyde, og fest det med tappen.
3. Før vindustilkoblingsslangen til hullet i vindussettet.

O. Alarmfunksjon for full intern vannbeholder

Den interne vannbeholderen i klimaanlegget har brytere for vannivå som kontrollerer vannivået. Når vannet når forventet høyde, lyser indikatoren for å varsle om full beholder. Feilkoden «E4» vises i displayet. (Hvis vannpumpen er skadet og beholderen er full, må du fjerne gummiproppen på bunnen av enheten for å slippe ut vannet.)

Det er svært viktig at filteret rengjøres regelmessig, slik at klimaanlegget ikke mister kapasitet eller blir skadet.

H. Forklaring av forventet vedlikehold:
1) Trekk ut støpselet før rengjøring.
2) Produktet må ikke rengjøres med bensin eller andre kjemikalier.
3) Ikke vask produktet direkte.
4) Hvis produktet er skadet, må du 1. Luftfilter
– Hvis luftfilteret blir tilstoppet av støv og smuss, må det rengjøres en gang hver andre uke. – Demontering Åpne luftinntaket, og fjern luftfilteret.
Rengjør luftfilteret med nøytralt vaskemiddel og lunkent vann (40 °C), og la det tørke i skyggen.
Plasser luftfilteret i luftinntaket, og monter komponentene igjen.

- Rengjøring

- Montering

1. Rengjør klimaanleggets overflate med et nøytralt rengjøringsmiddel og en våt klut, og tørk deretter over med en tørr klut.

E. Före användning

– Når du bruker kjøling og avfukting, må det være en intervall på minst 3 minutter mellom dem.

– Strømforsyningen oppfyller kravene.
- Stikkontakten er AC.
- Ikke del stikkontakt med andre apparater.
– Strømforsyningen er AC 220–240 V, 50 Hz

1. Slå på enheten

– Trykk på knappen Mode til kjøleikonet vises.

– Trykk på knappen « + » eller « - » for å velge romtemperatur. (15 °C - 31 °C)

– Trykk på viftehastighetsknappen for å velge hastighet.

1. Avfukting Trykk på knappen

«Mode» til avfuktingsikonet vises. – Temperaturen settes automatisk til aktuell romtemperatur minus 2 °C.

- Setter automatisk viftemotoren til lav hastighet.

4. Betjene viften

– Trykk på knappen Mode til vifteikonet vises.
– Trykk på viftehastighetsknappen for å velge hastighet.
5. Oppvarming (denne funksjonen er ikke tilgjengelig i enheter som kun har kjøling) – Trykk på «Mode»-knappen til varmeikonet vises.
- Trykk på knappen « + » eller « - » for å velge romtemperatur. (15–31 °C)
– Trykk på viftehastighetsknappen for å velge hastighet.

BESKRIVELSER AV DRIFTSMODUSER OG INSTALLASJON

6. Bruke tidsur

a) Trykk på knappen «Timer» for å velge hvor lenge enheten skal gå før den slås av. b) Trykk på knappen «Timer» for å velge hvor lang tid det skal gå før enheten slås av när operasjonen er fullført.
c) Tiden kan justeres mellom 1 og 24

timer. Trykk på knappen (+) eller (−) for å øke eller redusere tiden med én time per trykk.

7. Bruk

a) Enheten er effektiv när den er i modusen.
b) Trykk på knappen imodus. Da vil enheten gå i nattmodus, og viften bytter automatisk til lav hastighet. Den innstilte temperaturen reduseres med 1 °C etter en time, og den øker med 2 °C etter to timer. Enheten stopper automatisk etter seks timer.

8. Bruk

a) Når dreiningsknappen er aktivert, vil bladene dreie opp og ned automatisk. Trykk på knappen igjen for å stoppe dem.

Vedlikehold

Rengjør enheten med en myk og fuktig klut. Ikke bruk løsemidler eller sterke rengjøringsmidler. Det kan skade overflaten på enheten.

Tjenester

Når klimaanlegget trenger service, må du først ta kontakt med forhandleren. Du må fremlegge kvittering ved garantikrav. Instruksjoner for oppbevaring

Instruksjoner for oppbevaring Oppbevaring på slutten av sesongen

1) Skru av dreneringsdekselet og trekk ut pluggen for å tømme enheten for alt kondensvann.
2) Kjør enheten i viftemodus en halv dag for å tørke den helt innvendig og

forebygge muggdannelse.

3) Slå av enheten, trekk ut proppen, vikle opp strømledningen og fest støpselet i universalhullet på enhetens bakpanel, sett i dreneringspluggen og sett på dreneringsdekselet.
4) Fjern eksosslangen for varmluft, rengjør den og oppbevar den forsvarlig. Merknader: Hold eksosslangen med begge hender när du fjerner den. Bruk tomlene til å skyve festene på eksosuttaket til side, og trekk ut eksosslangen.
5) Pakk inn klimaanlegget i myk plast og oppbevar det på et tørt sted, sørg for at det ikke slipper inn støv, og hold enheten utilgjengelig for barn.
6) Ta ut batteriene av fjernkontrollen, og oppbevar dem forsvarlig.

Merk:

Påse at enheten oppbevares på et tört sted.

Alt tilbehør til enheten skal også beskyttes forsvarlig. Holderen til strømledningen og universalkontakten gir god beskyttelse for strømledningen.

Høy plassering av eksosutløp, enkel montering og rask ventilering. Intelligent, miljøvennlig og strømsparende med selvfordampende kjølesystem.

24-timers tidsurfunksjon, unik på/av-påminnelseslyd.

3-minutters forsinkelse ved omstart av kompressoren og flere andre beskyttelsesfunksjoner.

WiFi-funksjon

1. Last ned og installer APP Last ned Woods Connect-appen fra App Store eller Google Play

2. Registrering/Pålogging/Glemt passord

Registrering

1. Trykk for å åpne registreringssiden
2. Systemet gjenkjenner land/område automatisk. Du kan også velge landskoden. Skriv inn mobilnummer/e-postadresse og trykk på «Neste».
3. Hvis du har angitt mobilnummeret, skriver du inn bekreftelseskoden fra meldingen, og skriver inn passordet. Trykk på «Bekreft» for å fullføre registreringen.

4. Hvis du har angitt e-postadressen, skriver du inn passordet og trykker på «Bekreft» for å fullføre registreringen.

5. Logg på med brukernavn og passord eller bekreftelseskode via SMS

Pålogging med brukernavn og passord

1. Systemet gjenkjenner land/område automatisk. Du kan også velge landskoden. Skriv inn mobilnummer/e-postadresse og trykk på «Neste»
2. Skriv inn det registrerte mobilnummeret eller e-postadressen samt passord for å logge deg på

Pålogging med bekreftelseskode

1. Trykk på «Logg på med SMS-bekreftelse» til ny side
2. Systemet gjenkjenner land/område automatisk.

1. Trykk på «Glemt passord»
2. Systemet gjenkjenner land/område automatisk.Du kan også velge landskoden selv. Skriv inn mobilnummer/e-postadresse og trykk på «Neste»
3. Skriv inn bekreftelseskoden i meldingen/e-posten og skriv inn det nye passordet. Trykk på «Bekreft» for å fullføre.

WiFi Woods Connect støtter følgende funksjoner:

Slå enheten på/av

Kjølemodus

Avfuktingsmodus

Viftemodus

∅komodus

Temperaturinnstillinger

Hastighet: Lav, middels og høy

Tidsur: 1–24 t

Deaktivering: På/av

Automatisk rengjøring: På/av

Celsius/Fahrenheit

Dreining: På/av

1. Følg anvisningene i appen for å bruke WiFi.

Smart Home

Tredjepartstilgang: Trykk på et ikon for taletjeneste fra tredjepart for å se hvordan du kan kople til tjenesten.

Du finner disse ikonene

Smart Home Woods Connect støtter følgende funksjoner ved stemmekommando:

Slå enheten på/av

Temperaturinnstillinger

Driftsmodi

Fan Modes

Hvis du vil ha mer informasjon, kan du gå til:

To års garanti mot produksjonsfeil. Garantien gjelder kun ved fremvisning av kvittering. Garantien gjelder kun hvis produktet har blitt brukt i samsvar med instruksjonene og sikkerhetsanvisningene i denne bruksanvisningen. Garantien dekker ikke skader som skyldes feil bruk av produktet.

MERK: Garantien på to år gjelder ikke ved kommersiell bruk av enheten.

MERK:

Registrer produktet på www.warrantywoods.com og les om hvordan du kan få utvidet garanti. Du finner mer informasjon på www.woods.se.

Anbefalte bruksgrenser

Den beste omgivelsestemperaturen for kjøling er 17–35 °C, og den beste omgivelsestemperaturen for oppvarming er 8–25 °C. Enheten kan kjøres opp til +43 °C. Sikringsparameter: φ5,0 x 20 mm 3,15 A, 250 V AC.

TEKNISKE DATA

Kjølekapasitet	2000 W	2600 W	3500 W
Strømforbruk 750 W 950 W 1250 W
Luftgjennomstrømning: 350 m3/t 350 m3/t 380 m3/t
Energiklasse A A A
Avfukting 19 l / 24 t 24 l / 24 t 28,8 l / 24 t
Temperaturinnstilling	15–31 °C 15–31 °C 15–31 °C
Arbeidstemperatur	16–43 °C 16–43 °C 16–43 °C
EER	2,6	2,6	2,6
Lengde på avløpsslange	1,0 m	1,0 m	1,0 m
Diameter på slange	10 mm	10 mm	10 mm
Kuldemedium	R290 / 100 g	R290 / 160 g	R290 / 220 g
Støynivå i desibel	61dB	61dB	52 dB
Vekt	22 kg	24 kg	25 kg
Mål i mm, L x B x H	355 x 350 x 700	355 x 350 x 700	355 x 350 x 700

*Tekniske endringer og forbedringer kan forekomme. Alle verdier er omtrentlige og kan variere med eksterne forhold som temperatur, ventilasjon og luftfuktighet.

*Denne merkingen indikerer at dette produktet ikke skal kastes i restavfallet. For å unngå mulig skader på miljø og helse som følge av ukontrollert avfallshåndtering, skal apparatet resirkulere på ansvarligmåte for å fremme bærekraftig gjenbruk av ressursene. For å returnere apparatet kan du bruke retur- og innsamlingssystemet eller ta kontakt med forhandleren der produktet ble kjøpt. De kan resirkulere dette produktet på en miljøvennlig måte.

1. Last ned og installer APP Last ned Woods Connect-appen fra App Store eller Google Play

2. Registrering/Pålogging/Glemt passord

Registrering

1. Trykk for å åpne registreringssiden

2. Systemet gjenkjenner land/område automatisk. Du kan også velge landskoden. Skriv inn mobilnummer/e-postadresse og trykk på «Neste».

3. Hvis du har angitt mobilnummeret, skriver du inn bekreftelseskoden fra meldingen, og skriver inn passordet. Trykk på «Bekreft» for å fullføre registreringen.

4. Hvis du har angitt e-postadressen, skriver du inn passordet og trykker på «Bekreft» for å fullføre registreringen.

5. Logg på med brukernavn og passord eller bekreftelseskode via SMS

Pålogging med brukernavn og passord

1. Systemet gjenkjenner land/område automatisk. Du kan også velge landskoden. Skriv inn mobilnummer/e-postadresse og trykk på «Neste»

2. Skriv inn det registrerte mobilnummeret eller e-postadressen samt passord for å logge deg på

Pålogging med bekreftelseskode

1. Trykk på «Logg på med SMS-bekreftelse» til ny side

2. Systemet gjenkjenner land/område automatisk.

1. Trykk på «Glemt passord»

2. Systemet gjenkjenner land/område automatisk.Du kan også velge landskoden selv. Skriv inn mobilnummer/e-postadresse og trykk på «Neste»

3. Skriv inn bekreftelseskoden i meldingen/e-posten og skriv inn det nye passordet. Trykk på «Bekreft» for å fullføre.

WiFi Woods Connect støtter følgende funksjoner:

Slå enheten på/av

Kjølemodus

Avfuktingsmodus

Viftemodus

∅komodus

Temperaturinnstillinger

Hastighet: Lav, middels og høy

Tidsur: 1–24 t

Deaktivering: På/av

Automatisk rengjøring: På/av

Celsius/Fahrenheit

Dreining: På/av

1. Følg anvisningene i appen for å bruke WiFi.

Smart Home

Tredjepartstilgang: Trykk på et ikon for taletjeneste fra tredjepart for å se hvordan du kan kople til tjenesten.

Du finner disse ikonene

Smart Home Woods Connect støtter følgende funksjoner ved stemmekommando:

Slå enheten på/av

Temperaturinnstillinger

Driftsmodi

Fan Modes

Hvis du vil ha mer informasjon, kan du gå til:

Öryggi barna og viðkvæmra

VIDVÖRUN
