BRUKSANVISNING BCD-182STPA HAIER

5 规格

技术数据
该系列冰箱执行国家标准：CB/T8059.2《家用制冷器具 冷藏冷冻箱》GB12021.2《家用电冰箱耗电量限定值及能效等级》

型号	气候类型	额定标准	防除电保护类型	总有效容积(L)	软冷要求有效容积(L)	冷冻室有效容积(L)	限效等级	综合/额定耗电量(kW/h/24h)		额定电压(V~)
BCD-182STPA	SN.N.ST	I类	182	24	48	3级	0.56/0.49			220
BCD-220STEA	SN.N.ST	I类	220	46	56	3级	0.59/0.49			220
型号	额定频率(Hz)	额定输入电流(A)	冷冲击力(kg/24h)	制冷剂	程声(声功率级)dB(A)	重量(kg)	电源电缆连接方式		外形尺寸深x变x高(mm)
BCD-182STPA	50	0.65	2.5	R600a 52g	38	46	Y		572×495×1606
BCD-220STEA	50	0.65	3.5	R600a 52g	38	60	Y		580×560×1739

技术数据说明

（1）根据国标规定，气候类型为SN.N.ST时，冰箱使用环境温度为10\~38℃；气候类型为SN.N.ST.T时，冰箱使用环境温度为10\~43℃。

(2) 冰箱容积是根据国家标准，将软冷冻室和冷冻室抽屉取出的条件下测得的。
(3) 技术数据中所标注的综合耗电量是指国家标准, 分别在 32^ C 和 16^ C 的环境温度下, 在不开门、稳定运行24小时所测得的耗电量基础上, 两测试开门放置一定量的负载所引起的耗电量的增加值, 两者之和即为综合耗电量。
备注: 在以上测试中, 冷藏室控制在 4^ C , 约冷冻室控制在 -3^ C , 冷浴室控制在 -18^ C 。
（4）技术数据中所标注的额定耗电量是按国家标准，在25℃的环境温度下，不开门，稳定运行24小时所测得的数值。备注：在以上测试中，冷藏室控制在5℃，软冷冻室控制在-3℃，冷冻室控制在-18℃。当放入食品较多、环境温度较高、开门频繁，实际耗电量高于标注值是正常的。
（5）技术数据中所标注的“噪声（声功率级）”是在国家标准规定的半消声室内，将冰箱空载放在厚5-6mm弹性橡胶垫层上，关闭门后冰箱至少运行30min，运行稳定后进行测试（不包括开停机）。测试冰箱前后左右四个表面1米处的噪声，以四点噪声的算术平均值作为该机的噪声。使用过程中，由于受冰箱装载食品、环境噪音、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。

6 装箱单、用户须知

装箱单

型号	受府说明书及保修证	铜饰架	果菜盒	制冰盒	透孔箱	冷冻抽屉	软冷冻抽屉	刮霜板	棉席	黄食	酒架
BCD-182STPA	1	3	1	0	1	3	1	1	3	0	0
BCD-220STEA	1	3	1	1	1	3	2	1	3	2	0

箱内物品请按装箱单内容对照检查，如有出入，请向销售商店查询。

产品中有害物质的名称及含量表
部件名称	有害物质
	粉(Pb)	汞(Pb)	镉(Cd)	六价铬(Cr(VI))	多溴溴基(PBB)	苯基二溴醚(PBDE)
塑体及其组件	○	○	○	○	○	○
门体及其组件	○	○	○	○	○	○
保温材料	○	○	○	○	○	○
存储机	×	○	○	○	○	○
电极板	×	○	○	○	○	○
制冷零件	○	○	○	○	○	○
制冷剂	○	○	○	○	○	○
控制器及光缆元器件	○	○	○	○	○	○
电源及接地线	○	○	○	○	○	○
包装印刷电路	○	○	○	○	○	○

用户须知

对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。

机器上的条形码请注意保存，维修人员每次上门服务时要扫描条形码作为维修凭证，以保证建立准确的维修档案。

本器具用于家用和类似用途如： ——商店、办公室或其它工作场合的厨房区域； ——农场以及宾馆、汽车旅馆和居住型环境的顾客； ——家庭建筑型环境； ——餐饮业和类似的非零售业应用

Haier

电冰箱

使用说明书

使用前请仔细阅读本说明书 本公司保留说明书解释权 产品外观请以实物为准 阅读后请与发票一并妥善保存 如遇产品技术或软件升级，恕不另行通知 本产品只适合在中国大陆销售和使用

Three-tier refrigerator with three panels, no visible text or symbols on the appliance itself.

型号: BCD-182STPA BCD-220STEA

海尔家用电冰箱保修证使用说明

感谢您的使用弹码冰箱，我公司将按照《中华人民共和国消费者Credit保护法》和国家技术监管局、财政局关于《部分商品修理更换退赔责任规定》的有关规定，凭此保证及发票，为您提供下列服务： 1. 航光免费 2. 主要分钟内（包括压缩机、聚氨酯、冷凝器、电瓶机、主控板、箱体、门体、遥控器、过滤器、热控管、风扇电机、 Iceland热丝、制冰机功成、正时器）免费包邮三年。 3. 下列情况：不属免费服务范围，即可实行收费修复。经办报： 4. 可不能实施保函证及发票； 5. 发票须次； 6. 因外因素和使用不当造成纸张； 7. 未经公司许可，自行维修或成的损坏； 8. 通过三相有效，经审批方可继续使用。 4. 三相有效期自开发前之日起计算，扣减等待费用占用时无需配件并排清时间。 三相有效期内若者蒸发器及三相无法处理损坏、毁损、毁损； 5. 产品自成立之日起7日内，发生性能故障，保养者可以选择毁损、毁损或修理。 6. 产品自成立之日起9日内，发生性能故障，保养者可以通过修改完善修理。 7. “性能故障”，是指产品不符合安全、卫生要求，存在应急人身、财产安全的不合格经验；或者不具备产品应具备良好的使用情形；或者不符合期训的质量状况。

尊敬的海尔用户：感谢您选择、使用海尔产品。
您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务。
“1”：送货安装服务一次就好
“5”：五项电普服务；
【B】讲解指导使用，由用户讲解产品使用、保养情况，指导用户正确使用、委托性耗材、延长产品寿命。
【C】一站式通检。对用户家其他电器逐一通检保养。
【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。
【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设
计、送货、安装、报保一条龙服务。
海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需编码材料或有特殊服务项目需支付材料费，具体付费请参阅服务工程师出示的《服务收费指导价格标准手册》，也可颁发http://www.rms.com查询。给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4008 999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。
如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com 在线安装、报修。

合格证 Certificate of Quality 检验员

青岛海尔股份有限公司
地址：青岛市崂山区海尔工业区内
在线客服地址：http://service.haier.com
售后服务热线：4006998999
网址：www.haier.com
表次：2015年P股
专用号：0060513158A
厂家代码：VC532236

[Barcode]

1 安全警告（使用前请先阅读）

尊敬的海尔用户：

您好！感谢你使用海尔冰箱，为了您能更好的阅读本说明书和使用该产品，以下是我们对说明书中出现标志符号的解释说明：

禁止	凡带有该标志的内容,是必须禁止的行为。否则可能会造成产品的损坏或危及使用者的人身安全。
警告	凡带有该标志的内容,是关系到产品的安全使用和使用者的人身安全,必须严格按要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。
注意	凡带有该标志的内容,是使用者必须引起重权的部分,否则会因操作不当引起产品损伤会造成其它损失。

警告:该系列冰箱使用交流220V/50Hz电源 否压波动范围较大(超过187~242V的范围,会造成冰箱故障甚至损坏,此时必须加装750V以上的启动静压器配合使用。	警告:必须使用独立专用插座并进行可直接地 本系列产品的电感器有三线(接地)接头,与标准电缆(接地)组成的配,在任何情况下,切勿切换或拆除电源的第三线圈(接头)。
不要损坏电源线● 不要让物体压住电源线或人为防雨电源线。● 防水箱使表面塑时,请小心谨慎,切勿求压或防雨电源线。	● 不是好在门子上玩偶,以防门体应抖或冲刷制造或人身伤害。● 不要让冰箱上放量不稳定物的物质(重物、有水的容器等),以免按下伤人或温水导致漏电。
有煤气等易燃气体泄漏时● 关闭气体泄漏的阀门。● 打开门窗。● 不要烧成罐冰箱等电器件的电源接头。	警告:冰箱室弃不得时,请将门子卸料,并拆下来打条,以便小孩子进入玩耍,发生意外。
不要拉丝电源线切割以防止电源线的方法挤出冰箱的接头,一定要抓住接头,从插座中直接挤出。	警告:深浅和地修时点及更换损坏时的接头,可能引起冰箱的电源接头,以防蓄电池。

禁止
(2)
禁止
禁止
警告
警告
警告

冰箱开始运行后，切勿用手触摸冷冻室的冰冷表面，尤其是手湿的时候。否则，皮肤可能会粘在这些冰冷的表面上。
严禁私自拆卸、改造冰箱。制冷系统包含高压状态的制冷剂，不得损坏制冷回路。维修冰箱必须由专业人员进行。
不得在冰箱内贮存爆炸物（如助燃阳剂），以及强腐蚀性的酸、碱等化学药品。
本品为家用电冰箱，只适用于储藏食品，不能用于其它用途，如储藏血液、药品和生物制品等。
为保证安全，不要在冰箱台面上放置电源插座、稳压器、微波炉等电器；也不要在冰箱内部使用电器，以免发生电磁干扰或其它意外。
制冰盒仅可充注饮用水。

禁止
警告
禁止
注意
禁止
!

如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似的专业人员更换。
不要用水浸淋、冲洗冰箱，也不要将冰箱放置在湘潭、易蒸上水的地方，以免影响冰箱的电气绝缘性能。
请勿把瓶装饮料等放入软冷冻室和冷冻室，以防冻裂。
停电或清洁时，应拔下电源插头，至少等待五分钟，才能再次接通电源，以防因连续启动，而损坏压缩机。
在冰箱附近，切勿存放或使用汽油及其它易烤物品，以免引起火灾。
器具报废后，应妥善处理或交由专业人员处理，不应随意丢弃，以免对环境造成危害或引发其它危害。

2 使用冰箱

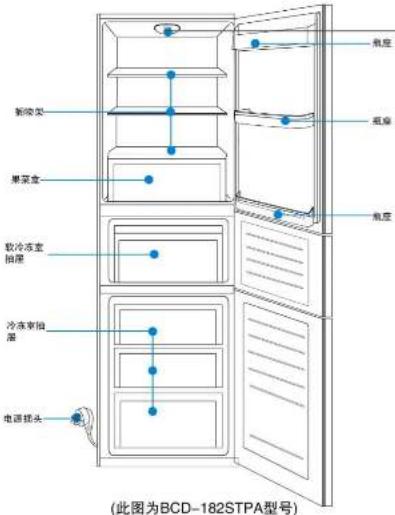

各部件说明

冷藏室

(0℃\~10℃)

冷藏室内可存放各种水果、蔬菜和副食品。可短期储藏鸡蛋、饮料、调味汁、各种罐头和瓶装食品等。

软冷冻室

(-7℃左右)

该间室适合短期存放新鲜鱼类、肉类、咖啡、肉沫、新鲜水果做的果子露等。随着温控器档位的不同，环境温度及使用状态的变化，该室温度会有一些偏差，温控器档位数字越大或开门次数越多，该室温度会变化越大。

冷冻室

(-18℃以下)

冷冻室的湿度很低，可以长时间地保持食品的新鲜状态，因此需要长时间保存的食品最好放在冷冻室里贮藏，但应遵守食品包装上注明的贮藏时间。

制作冰块（仅限带制冰盒的型号） - 抗制冰盒里倒入四分之三容积的水，放入冷冻室里冷冻。（放入前把制冰盒外部擦干，方便取出。） - 从冰箱取出制冰盒时，不要用小刀或其他金属工具嵌取，一般用用力即可取下。 - 取下制冰盒后，将套底浸入温水中加热片刻，可更轻轻地取出冰块。

不要用火加热制冰盒。

2014

新卧室 果买盒 软冷冻盒 拍摄 冷冻窗帘 空调 电源接头 (此图为BCD-182STPA型号)

温控旋钮

冰箱内的温度是通过温控按钮来调节的，刻度上的数字“1,2,3,4,5,6,7”不代表具体的温度，数字越小，箱内温度越高，冰箱的耗电量越小；数字越大，则箱内温度越低，冰箱的耗电量越大。

刻度“7”位是不停机位置，速冻或制冰时可以使用此位，待食品冻透后，请将刻度拔回原设置档位。

■ 旋钮上的刻度“0”位是关机位置，设置到此档位时冰箱不制冷。

通常使用时，将温控器旋钮调节至刻度“3”位。

■ 用户可根据需要设置遥控按钮的位置。

档位说明

冰箱常用档位为旋钮上的刻度“3”位。若箱内温度偏高，请将刻度数字适当调大。若箱内温度偏低，请将刻度数字适当调小。请根据实际需要，选择监控器旋钮刻度的位置。

当冰箱所处的环境温度较高，如果设置的刻度数字较大，冰箱可能不停机，并导致箱内温度过低。

当冰箱所处的环境温度较低，如果设置的刻度数字较小，冰箱可能不开机，并导致箱内温度偏高，不利于食品存放和保鲜。

■ 调节温度后，需要经过一段时间才能达到箱内湿度平衡。且这段时间的长短取决于改变档位的大小、周围环境温度的高低、开门频率及箱内存放食物的多少等。

照明灯参数及其更换

220-240V-1.5W

照明灯为LED灯，该灯能耗低，寿命长。若有异常，请联系售后人员上门服务。

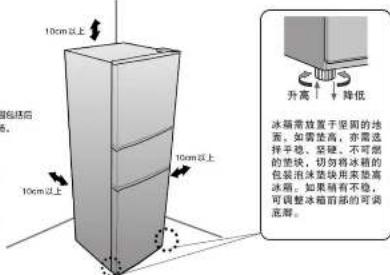

放置

放直冰箱应该还需防除并避免太阳光自射，以免影响冰箱的工作性能。

器具周围或在嵌入式结构型无阻碍物，周围包括后背应留有10cm以上的空间，保持通风通路。

不要放在潮湿或是洪水的地方，测的水及污物应及时用软布擦干净，以防止生锈及影响电气的绝缘性能。

不要放在太冷（低于5℃）的环境中，也不要放在户外和雨中使用。

10cm以上 10cm以上 10cm以上 升高 降低 冰箱需放置于坚固的地面，如需垫高，亦需选择平稳、坚硬、不可燃的垫块，切勿将冰箱的包装泡沫垫块用来垫高冰箱。如果稍有不稳，可调整冰箱西部的可调底滑。

开机

1 清洁冰箱。

使用前先对冰箱内部进行清洁，请参见《3清洁与保养》。

2 平稳放置 30 分钟。

冰箱安放调平、清洁完毕后，先不要接通电源。让冰箱静置30分钟以上，再接通电源，以确保冰箱正常运转。

3 剥除表面覆膜。

若冰箱外壳带有覆膜，接通电源前请将覆膜完全卸掉，以免影响冰箱正常散热和耗电量。

4 开机。

·接通由源。

- 调节遥控按钮开机。遥控按钮上的刻度“1-7”位是开机位置，刻度“0”位是关机位置。 - 开机数分钟后，手摸冰箱两侧会有湿热感，表示制冷系统已工作。

连接电源前请先取下电源插头上的插头护套。

刚接通电源不要立即放入食品，经过2\~3小时通电运转后，才可以正式使用冰箱。

3 清洁与保养

清 洁 时

清洗前请务必将电源插头拔掉。 清洗冰箱时请用软布或海绵，蘸清水或肥皂液（无菌活性的中性清洗剂均可）清洗。 请勿使用硬毛刷、钢丝刷、研磨剂（如牙膏、去污粉等）、有机溶剂（如汽油、香蕉水、丙酮、酒精等）、热水或酸、碱等来清洁冰箱。

清洁时不要用水喷淋冲洗，以免影响电气绝缘性能。请使用干抹布。

冰箱在清洁和维护的过程中，不得损坏制冷回路。

容易弄脏的部分

• 内脏沾上食用油或调料时，请务必及时擦除。
• 经常清除冰箱背后及左右两侧板上的尘埃，以提高散热效果。
• 冰箱在使用过程中，最好定期对冰箱内部进行清洁，以避免产生异味。

。清洁温控旋钮和照明灯等电气件的时候，

室除霜

冷冻室需要人工除霜。冰箱使用一段时间后，蒸发器板上会形成一层隔，如果漏层过厚，会增大冰箱的耗电量，如果蒸发器板上已经形成冰层，必须停机除霜并清洁。 请先按下电源插头，取出食品，放在阴态处，再将挂履取出。除霜结束后再复原。为加快除霜，可在蒸发器板上放一碗热水。

不要使用机械工具或其它方式进行除霜（推荐型号除外），以免损坏冰箱。

除霜时

冷藏室除霜

冷藏室无需除霜。后壁的结霜会自动融化，经出水口流出至冰箱背面的蒸发皿内，压缩机运行所产生的热量催化霜水自动蒸发。冷藏室后壁结霜与有水珠是制冷和自动化霜过程的正常现象。

一定要保持果菜盒上方的出水孔畅通，使化霜水通畅地经此处流出，若出水孔堵塞，请使用随机附件中的透孔销进行流通。

(推荐

停止使用时

停电时

停电后即使是夏季，几个小时之内，仍可以毫无问题地保存食品。

由于断电或其它故障引起冷冻室内温度回升，会缩短食品的贮存期限及降低其食用质量。

长期停止使用

如果冰箱需要长期停止使用，应切断电源，然后除霜清洁，并保持冰箱门敞开，以防冰箱内的食品残渣产生不良气味。

一般情况下不要停用冰箱，以免影响冰箱使用寿命。按下电源后，至少保持间隔五分钟，才能再次接通电源。

器具报废后，应妥善处理或交由专业人员处理，不应随便丢弃，以避免对环境造成危害或引发其它危险

搬运冰箱

• 拔下电源插头，切断电源
• 取出冰箱内所有食品。
• 用胶带固定冷藏室搁物架、果菜盒及冷冻室抽屉等活动部件。
• 关紧冰箱门，用胶带固定，以免移动时被打开。
• 摇运时，最大倾斜角度不能超过45°，以免造成制冷系统故障。

任何时候都不可以将冰箱放倒。

· 为避免划伤地板，应事先包裹冰箱底脚，禁止强行移动冰箱。
·移动时禁止抓住冰箱门、顶盖及各种管道。

4 疑问解答

常见问题

冰箱不工作？

·确保冰箱插头与电源插座连接正常。
电源插座是否通电。
家中保险丝是否良好。
请保持温控旋钮在工作位置。

噪声过大？

请保持冰箱放置平稳，放置不平稳运行时会产生噪声。
请保持冰箱外表没有接触其它物体或墙壁。

冰箱发出以下奇怪的声音？

• 液体流动的声音
  这是制冷剂在制冷系统循环管路内流动的声音，属于正常现象，不必处理。
  ·较大的啤酒
  初次使用时，由于冰箱的运行状态还没有稳定，所以冰箱在开始运行时会发出较大的啪啪声；运行稳定后声音就会减小。
  ·其它内容
  冰箱在工作时，由于温度的变化，蒸发器和管路会由于热胀冷缩发出“啪啪”的声音，属于正常现象。 冰箱在开始工作和停止工作时，温控器、启动继电器等电气件会由于动作而发出“咔哒”声，这是正常现象。

压缩机长时间保持运转？

如果在夏季环境温度较高，压缩机工作时间较长属于正常现象。
·如果冷冻室不够冷，请检查
冷在室内壁结霜大厦，评除霜。
冰箱门设关严，或开门次数过多。
一次性放入食品不宜过多，食物摆放不要过于拥挤。
如果冷冻室温度达到冷冻所需温度，请检查湿度设置，可设置在较小数字的档位。

冰箱外部出现水珠?

这是由于环境空气湿度较大而引起的，用软布擦干即可。

冰箱箱体温度较高？

·初次使用时，会出现工作时间长，箱体温度高的情况，这是正常现象，不必处理。
·冰箱利用箱体两侧板、冷藏室冷冻室中间的隔板散发热量，这些部位的温度会较

软冷冻室

(-7℃左右)

该间室适合短期存放新鲜鱼类、肉类、咖啡、肉沫、新鲜水果做的果子露等。随着温控器档位的不同，环境温度及使用状态的变化，该室温度会有一些偏差，温控器档位数字越大或开门次数越多，该室温度会变化越大。

冷冻室

(-18℃以下)

冷冻室的湿度很低，可以长时间地保持食品的新鲜状态，因此需要长时间保存的食品最好放在冷冻室里贮藏，但应遵守食品包装上注明的贮藏时间。

制作冰块（仅限示制冰盒的型号） - 往制冰盒里倒入四分之三容积的水，放入冷冻室里冷冻。放入前把制冰盒外部擦干，方便取出。

- 从冰箱取出制冰盒时，不要用小刀或其他金属工具涂层，一般租用力即可取下。

- 取下刮冰盒后，将盒座浸入温水中加热片刻。可更轻烃地取出冰块。

不要用火加热制冰盒。
