BRUKSANVISNING 40 VLE 6735 BP GRUNDIG

Du kan finne utførlig veiledning på www. grundig.de under "Service".

Innholdsfortegnelse

2 EU-direktiver
3 Om TV'en
3 Forutsatt bruk
3 Sikkerhet
4 Miljøinformasjon
5 Pakningens innhold
6 Oppstilling eller opphengning
7 Tilkoblinger
8 Styringselementer
8 Multifunksjonsbryter
9 Å legge batterier inn i fjernkontrollen
9 Innstilling av TV'en
9 Tilføyelse av nye TV-kanaler på et senere tidspunkt
9 Sortering av TV-kanaler på kanallisten
10 Fjernkontroll
11 Favorittlister
11 Kanalvekslingsfunksjon
11 HbbTV
12 Opptak fra digitale TV-kanaler
12 Å se TV med tidsskift
13 Mediaspiller
13 SMART inter@ctive TV 4.0
13 Nettleser
14 Produktdatablad
15 Lisens
15 Nettverksgrensesnitt
15 Rengjøring av TV'en
15 Forkortelser

EU-direktiver

Dette produktet oppfyller følgende EU-direktiver: 2014 / 53 / EU 2014/30/

EC, 2014/35/EC, 2009/125/ EC, 2017/1369/EU og 2011/65/EU.

TV'ens trådløse system kan kun brukes i landene nedenfor:

AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, LI, LT, LU, LV, MT, NL, RO, SE, SI, SK, HR, TR.

Bruk av 5150–5350 MHz-båndet er begrenset til kun innendørs bruk. (For modell med innebygget Wi-Fi/Bluetooth-modell eller modell med innebygget Wi-Fi.).

Denne innretningen kan også brukes i land utenfor Europa.

Om TV'en

■ Med TV-apparatet kan du ta imot og se digitale TV-programmer via DVB-S, DVB-T og DVB-C, i tillegg til analogt TV.
■ Mange av TV-apparatets funksjoner krever tilkobling til internett. TV-apparatet er utstyrt med WLAN- og LAN-port.
■ TV-apparatet kan ta opp TV-programmer. Til denne funksjonen trenger du en USB-lagringsenhet, slik som en ekstern harddisk (følger ikke med). TV-programmer som er tatt opp kan kun spilles av på samme TV-apparat. Etter at TV'en er reparert er det mulig at programmer som er tatt opp ikke lenger vil kunne spilles av.
Du kan koble til ulike datamedia, for eksempel en ekstern harddisk, en USB-minnepinne eller et digitalkamera til USB-portene. Ved å bruke filbehandleren kan du velge og spille av de filformatene du ønsker (for eksempel MP4, MP3 eller JPEG).
- Ved hjelp av tidsskift-funksjonen kan du enkelt og raskt stoppe og fortsette avspilling av et program ved hjelp av fjernkontroll. Programmet spilles inn på et eksterne datamedium.

Forutsatt bruk

■ TV-apparatet er laget for å brukes i tørre rom.
■ Bruk TV-apparatet sammen med det stativet som følger med eller en egnet VESA-brakett.
■ TV-apparatet er primært beregnet på avspilling av TV-programmer, strømmet innhold, samt lyd-/videomateriale fra eksterne enheter. Annen bruk er ikke tillatt.

TV-apparatet er ikke beregnet på å brukes til visning av informasjon eller til å brukes overveiende som en dataskjerm. Dersom et stillbilde eller et bilde som ikke er i fullt format vises over lengre tid, vil det en stund etter kunne fortsette å være synlige spor etter dette på skjermen.

Dette er ingen defekt som kan brukes som grunnlag for å rette krav med henvisning til garantien.

Sikkerhet

ADVARSEL

Fare for ulykke pga. elektrisk strøm

• Åpne ikke TV'en. Det kan utgjøre en sikkerhetsrisiko, og produktets garanti kan bli ugyldig hvis TV-en åpnes.
  ■ TV-apparatet får kun brukes sammen med den strømledningen eller det likestrømsadapteret som følger med produktet.
  ■ Bruk ikke TV-apparatet sammen med en skadet strømledning eller likestrømsadapter (dersom slikt følger med).
  Dersom støpslet på TV-apparatet er utstyrt med en jordingskontakt, så sett pluggen kun inn i en kontakt med en jordingskontakt.
• Koble TV-apparatet til strømnettet kun etter at du har koblet til de eksterne enhetene og antennen.
• Beskytt TV'en mot fuktighet. Plasser ingen beholdere fylt med vann (som f.eks. vaser) på TV'en.

Fare for brann

For å forhindre spredning av brann, må du holde stearinlys eller andre åpne flammer på god avstand fra dette l enhver tid.

■ Dekk ikke til TV'ens ventilasjonsåpninger.
■ Trekk alltid ut støpselet og antennekabelen ved tordenvær.
- Hold stearinlys eller andre åpne flammer borte fra TV-apparatet.
- Ikke utsett batterier for ekstrem varme slik som solskinn, brann eller lignende.

■ Bruk bare batterier av samme type (merke, størrelse, egenskaper). Bruk aldri brukte og nye batterier sammen med hverandre.

ADVARSEL

■ Bruk bare produsentanbefalte skap eller stativer.
■ Bruk bare møbler som kan gi trygg støtte til TV-apparatet.
■ Se til at TV-apparatet ikke overstiger dimensjonene på møblet det hviler på.
- Plasser ikke TV-apparatet på høye møbler (slik som kjøkkeskap, bokhyller) uten skikkelig festing av møblene og TV-apparatet.
- Plasser ikke TV-apparatet på tøy eller andre materialer som plasseres mellom TV'en og møbler.
■ Forklar barn at det er farlig å klatre på møbler for å nå opp til TV'en.

NB!

Forkortet levetid pga. høy driftstemperatur

• Ikke plasser TV-apparatet ved siden av radiatorer eller i direkte sollys.
  For å sikre god nok ventilasjon, sørg for en klaring på minst 10 cm rundt TV-apparatet.

Misfarging av møbler pga. gummiføtter

Enkelte møbler vil kunne misfarges hvis de kommer i kontakt med gummi. For å beskytte møbler, kan du plassere et underlag i form av et ark laget av glass eller plast under stativet. Bruk ikke underlag av tøy.

■ Enheter tilkoblet produktet (satelittmottaker, DVD-spiller osv.) eller enheter som avgir signaler (ruter osv.) i nærheten av produktet kan føre til at det oppstår støy på bildet eller forstyrrelse på lyden.
- Tilkoblingskablene som brukes på produktet må være kortere enn 3 m.
■ Hvis produktet ikke kan oppfylle sin funksjon på grunn av elektrostatisk utladning, må du slå produktet av og på igjen.
■ Du må bruke en skjermet, HDMI-sertifisert kabel med ferritkjerne med dette produktet.

Miljøinformasjon

Kastikke batterier sammen med husholdningsavfall. Brukte batterier må leveres

inn på butikker eller offentlige avfallsmottak (miljøstasjoner). På denne måten bidrar du til å beskytte miljøet.

• Sørg for å kvitte deg med produktemballasje sortert i henhold til retningslinjene som lokale myndigheter har gitt, slik at innpakningen kan gjenvinnes på en miljømessig forsvarlig måte.
  Dersom du ikke kommer til å bruke TV-apparatet på en tid, slå det over på standby-modus. I standby-modus bruker TV'en svært lite strøm (≤ 0.5 W). Dersom du ikke kommer til å bruke TV-apparatet på lengre tid, slå det av ved å bruke av-/på-bryteren, trekk strømledningen ut av kontakten. Dersom du slår av apparatet eller kobler fra strømtilførselen, vil tidsuret og innprogrammerte opptak ikke virke.
• Velg et sted der TV'en kan stå uten at skjermen utsettes for direkte sollys. Dette gjør at en kan velge et lavere baklys, noe som sparer strøm.
  Kast ikke produktet sammen med alminnelig husholdningsavfall när dets levetid er over. Ta det med til

et sted der elektrisk og elektronisk utstyr samles opp for gjenvinning.

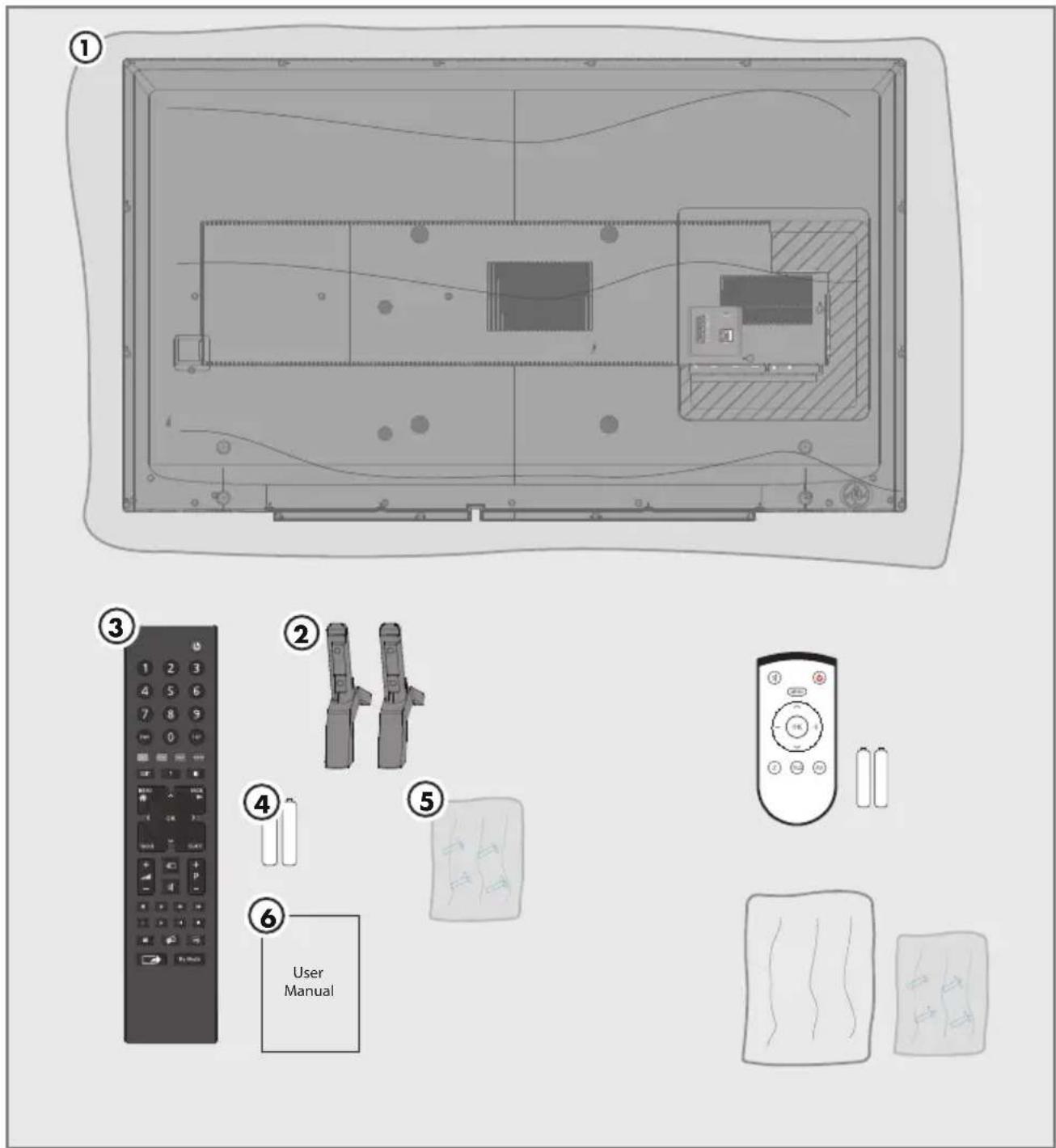

Pakningens innhold

1. TV
2. Stativ
3. Fjernkontroll
4. Batterier til fjernkontroller
5. Skruer og monteringsanvisning til stativ
6. Kort Instruksjon

Valgfritt tilbehør

Easy Use-fjernkontroll
Batterier til Easy Use-fjernkontroller
Klut til rengjøring
Skruer for VESA brakett

Oppstilling eller opphengning

- Velg et sted der TV'en kan stå uten at skjermen utsettes for direkte sollys.

Oppstilling med stativ

• For å montere stativet, vennligst se den veiledningen ang. installering som følger med.
• Plasser TV-apparatet på en hard, jevn overflate.

Klargjøring til montering på VESA-brakett

■ SERVICE: Kun service.
■ Optic Out: optisk lyduttak
■ USB(HDD): Koble til datamedia til opptak av programmer, slik som en ekstern harddisk.
■ HDMI3 (ARC): Inntak for digitale lydog videodata med lydreturkanal.
■ HDMI2: Inntak for digitale lyd- og bildedata.

■ SATELLITE: Til satellittantenne. Egnet til enkabels GSCR-system.

■ ANT IN: Til antennekabel (landbasert antenne eller kabeltilkobling).

- Ω: ∅retelefonholder eller linjeuttak via adapter.

■ USB1: Til datamedia eller tastatur.

■ HDMI1: Inntak for digitale lyd- og bildedata.

■ V/P: Multifunksjonsbryter

Multifunksjonsbryter

Å slå på TV'en

1. ⏻/I Tænder og slukker for tv'et fra og til standby.

Å slå TV'en over på standby

1. Trykk på multifunksjonsbryteren.
2. Rugg på bryteren til "Slå over på standby" er valgt.
3. Trykk.

Justering av volum eller bytting av kanal

1. Trykk på multifunksjonsbryteren.
2. Rugg på bryteren for å velge ønsket funksjon.
3. Trykk.
4. Rugg på bryteren nå for å realisere den funksjonen du har valgt.

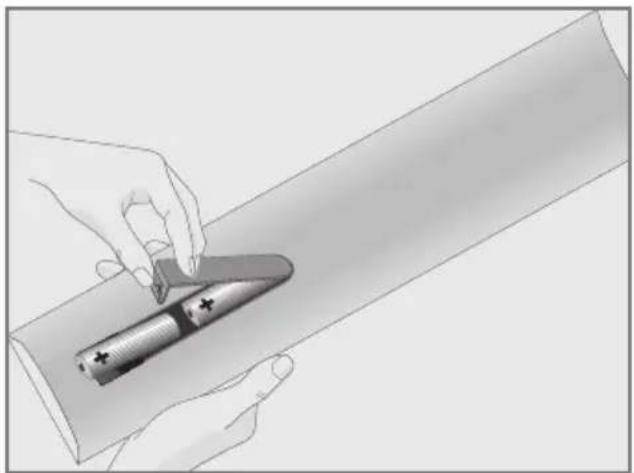

Å legge batterier inn i fjernkontrollen

1. Åpne batterirommet.
2. Legg inn batteriene som avmerket i bunnen av batterirommet (2 × Micro/R03/AAA).
3. Lukk batterirommet.

Innstilling av TV'en

1. Koble til ledningene.
2. Sett støpselet inn i kontakten.
3. Slå på på/-av-bryteren

4. Slå på TV'en ved ⏻ hjelp av fjernkontrollen.

5. Følg installasjonsveiviseren på skjermen.

Tilføyelse av nye TV- kanaler på et senere tidspunkt

1. Trykk
2. Velg »Innstillinger«.
3. Velg »Innstilling av kilde«.
4. Velg »Automatisk kanalsøk«.
5. Velg antennetype.
6. Den neste prosedyren er avhengig av hvilken antenne du har valgt. Følg instruksjonene på skjermen.

1. Trykk
2. Trykk
3. Velg den TV-stasjonen du ønsker å flytte, og merk den ved hjelp av OK.
4. Trykk
5. Bruk navigasjonstastene til å flytte TV-stasjonen til den nye posisjonen, og bekreft ved hjelp av OK.

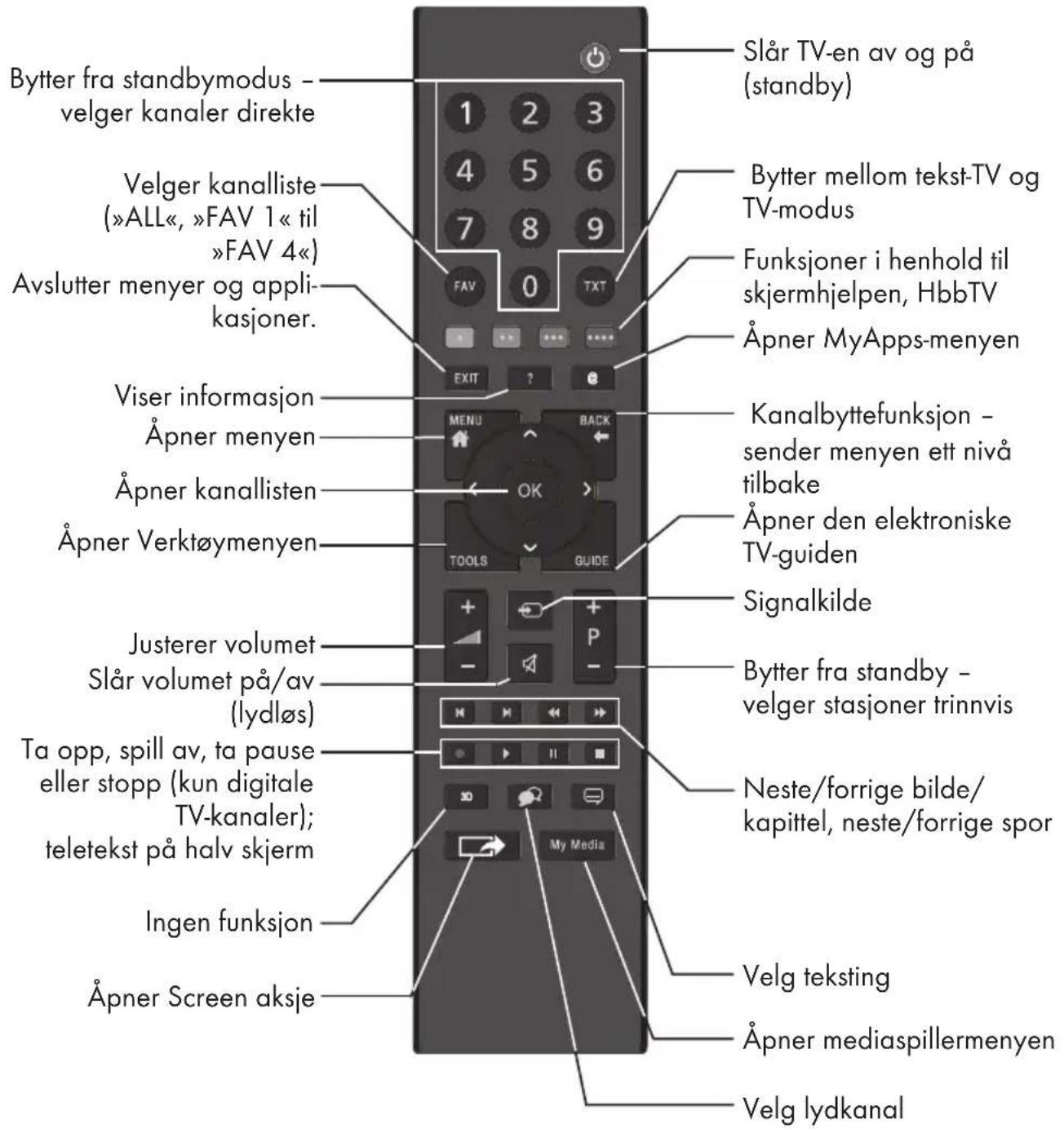

Fjernkontroll

Slår TV-en av og på (standby) Bytter fra standbymodus - velger kanaler direkte Velger kanalliste (»ALL«, »FAV 1« til »FAV 4«) Avslutter menyer og appli- kasjoner. Viser informasjon Åpner menyen Åpner kanallisten Åpner Verktøymenyen Justerer volumet Slår volumet på/av (lydløs) Ta opp, spill av, ta pause eller stopp (kun digitale TV-kanaler); teletekst på halv skjerm Ingen funksjon Åpner Screen aksje Bytter mellom tekst-TV og TV-modus Funksjoner i henhold til skjermhjelpen, HbbTV Åpner MyApps-menyen Kanalbyttefunksjon - sender menyen ett nivå tilbake Åpner den elektroniske TV-guiden Signalkilde Bytter fra standby - velger stasjoner trinnvis Neste/forrige bilde/ kapittel, neste/forrige spor Velg teksting Åpner mediaspillermenyen Velg lydkanal

Markørkontroll

Flytter markøren opp og ned i menyene.

Flytter markøren til venstre/høyre i menyene.

Åpner kanallisten - aktiverer ulike funksjoner.

Favorittlister

Du kan organisere TV- og radiostasjoner i favorittlister.

Lagring av en kanal på favorittlisten

1. Trykk ?
2. Trykk FAV.
3. Velg favorittlisten og bekreft ved hjelp av OK.

Åpning av favorittlisten

1. Trykk FAV

2. Velg favorittliste og bekreft ved hjelp av OK.

- Nå er kun stasjoner som er lagret i de valgte favorittlistene tilgjengelige.

Kanalvekslingsfunksjon

Denne funksjonen lar deg lagre en kanal som du ønsker å gå tilbake til när du stadig bytter kanal.

1. Trykk BACK for å lagre den aktuelle kanalen.
2. Å velge andre kanaler.
3. Trykk på BACK for å slå over på den kanalen som det ble trykket for nylig BACK.
4. EXIT avslutter funksjonen.

HbbTV

HbbTV er den interaktive etterfølgeren til tekst-tv, med innhold med moderne design, bilder og videosekvenser med høy oppløselighet.

1. Slå på HbbTV med fargeknappen som vises etter at du har byttet til TV-kanalen.

Opptak fra digitale TV-kanaler

Opptak og avspilling av TV-programmer kan bare gjennomføres ved hjelp av et eksternt datamedium (harddisk eller USB-minnepinne).

Direkte opptak

1. Trykk föå ta opp det aktuelle programmet.

2. Trykk ■ for å stanse opptaket.

Programmering av opptak

1. Trykk for å få fram programguide.

2. Velg det programmet du ønsker.

3. Trykk på ● for å programmere opptaket av sendingen.

Å redigere liste over planlagte opptak

1. Trykk MENU

2. Velg »planliste«.

Tips

For å starte opptaket, slå TV-apparatet over på den korresponderende kanalen. Noen få sekunder før det slås over på kanalen, dukker det opp en melding. Du kan kansellere vekslingen og opptaket ved å velge »Nei« ved hjelp av eller og trykke på

■ Alternativet opptak og avspilling av opptak kan være begrenset av dem som driver kanalen.

- Eksterne harddisker som krever ≥ 500 mA strøm får kun kobles til kontaktene USB(HDD).

- Til en entimes opptak, trenger du 2.6 til 6.6 GB lagringsplass.

■ Programmer som er tatt opp kan kun spilles av på samme TV-apparat.

Å se TV med tidsskift

Til denne funksjonen trenger du et eksternt datamedium.

1. Trykk ☐ for å sette det aktuelle programmet på pause.

2. Trykk ▶ for at programmet skal fortsette.

3. Trykk / for å spole hurtig bak-/framover.

4. Trykk ■ for å gå tilbake til det aktuelle programmet.

Tips

■ Tidsskiftet kan være opptil en time.
■ Alternativet TV-seeing med tidsskift vil kunne være begrenset av TV-kanalen.

Mediaspiller

Mediaspilleren viser bilder og spiller programmer, filmer og musikk som er tatt opp. Filmer, musikk og bilder kan lagres på en USB-enhet eller skaffes til veie via en DLNA-mediaserver.

Avspillingsmedia

1. Trykk MY MEDIA
2. Velg mediakilde. For å spille av TV-opptak på et eksternt datamedium, velg »PVR«.
3. For å vise bilde eller musikkfiler: Velg øverst til venstre, og så »Alt«, »Musikk« eller »Fotografier«.
4. Naviger til fil eller opptak og trykk på OK.

Tips

Når du skal spille av filmer og bilder, trykk på fjernkontrollen for å få fram knapper.
■ Musikk kan spilles av med bilder. Når du skal spille av bilder, trykk på og velg
- Filmer kan spilles av med teksting. Tekstingsfilens navn må være identisk med filmfilens navn. De to filene må være i samme mappe. Teksting i formatene .SRT, .SUB, .ASS, .SSA, .SMI støttes.

Å slå på visning av teksting:

1. Når du skal spille av en film, trykk på
2. Velg teksting ved hjelp av v.
3. Slå på teksting ved hjelp av OK.

SMART inter@ctive TV tilbyr app'er som gjør at du på en bekvem måte kan benytte ulike internettjenester. Enkelte app'er er allerede installert på TV'en. Du kan installere andre via GRUNDIG Applicationbutikken.

Åpning av installerte app'er

1. Trykk på fjernkontrollen.
2. Velg app og kjør den ved hjelp av OK.

Å bruke GRUNDIG

Application-butikken

1. I »My Apps«-menyen velger du alternativet »Web-selain« øverst til høyre.

Nettleser

Å kjøre nettleseren

1. Trykk MENU
2. Velg »Nettleser«-alternativet på menylisten

GRUNDIG 40 VLE 6735 BP

Produktdatablad

Energieffektivitetsklasse

A+

Skjermdiagonal

102 cm/40 inch

Strømforbruk

Ved drift maks. 46,1 W/90,1 W

Ved standby 0,40 W

Ved standby via nettverk 2,90 W

Årlig strømforbruk

67 kWh

Maksimal oppløsning

1920 × 1080

Ytterligere informasjon

Driftsspenning:

220 ... 240 V \~, 50 ... 60 Hz

Skjerm (dm²)

44 dm²

RoHS-begrensninger

Pb (bly)/Hg (kvikksølv)

Blykonsentrasjonen er i samsvar med RoHS-

grensene/

0 mg

Maks. lysstrykeforhold

65%

Lyduttak

2 × 20 W musikkstyrke

2 × 10 W sine styrke + 10 W sine

subwooferstyrke

Subwooferen er valgfritt utstyr og derfor ikke

tilgjengelig på alle produkter.

Standardsatelitter

20

LNB-strømtilførsel

13/18 V, 14/19 V alternativt, maksimum

500 mA

LNB-vekslingssignal

0/22 kHz 650 mV +/- 250 mVpp

DiSEqC

1.0-drift, 1.1-drift, 1.2-drift

Rekkevidder for digitalt mottak satelitt

Ku-bånd: 10,700 MHz ... 12,750 MHz

Modulering: DVBS QPSK, DVBS2 QPSK, 8 PSK

IF-bånd: 950 MHz ... 2150 MHz

Signalnivå: -25 dBm ... -65 dBm

kabelbasert

VHF/UHF-bånd, båndbredde 7 MHz og 8 MHz

FFT-størrelse: 2 k, 8 k

Modulering: 16 QAM, 64 QAM, QPSK

Beskyttelsesintervall: 1/4, 1/8, 1/16, 1/32

landbasert (DVB-T2) *

VHF/UHF-bånd, båndbredde 7 MHz og 8 MHz

FFT-størrelse: 1 k, 2 k, 4 k, 8 k, 16 k, 32 k

Modulering: 16 QAM, 64 QAM, 256 QAM, QPSK

Beskyttelsesintervall: 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128

* DVB-T2 er valgfritt og derfor ikke tilgjengelig på alle produkter.

Rekkevidder for analogt mottak

C02 ... C80, spesialkanaler S01 ... S41

Forhåndsinnstilte kanaler

TV/Radio 6000 (satellitt - DVB-S), 1000 (kabelbasert - DVB-C) eller 99 (analogt) 1000 (landbasert - DVB-T) eller 99 (analogt) 6 AV, 2 USB

Støttede mediafiler

Bildefiler: jpg/jpe, bmp, png

Musikkfiler: m4a, aac, mp3, wav

Videofiler: mov, xvid, mpg, mpe, vob, dat, trp, ts, avi, mp4, mkv

Vekt

omtrent 7,6 kg

Mål

B × H × D 92,1 cm × 55,2 cm × 7,9 cm

Det tas forbehold om tekniske endringer og feil.

Lisens

Ang. DTS-patenter, vennligst se http://patents.dts.com. Produsert på lisens fra DTS Licensing Limited. DTS, symbolet, og DTS og symbolet sammen, er registrerte varemerker og DTS TruSurround er et varemerke som tilhører DTS, Inc. © DTS, Inc. Med enerett.

Ang. DTS-patenter, vennligst se http://patents.dts.com. Produsert på lisens fra DTS Licensing Limited. DTS, Symbolet, & DTS og Symbolet sammen er registrerte varemerker, og DTS 2.0+Digital Out er et varemerke tilhørende DTS, Inc. © DTS, Inc. Med enerett.

Dolby, Dolby Audio og det doble D-symbolet er varemerker som tilhører Dolby Laboratories.

Forklaring av symboler som kan finnes på baksiden av TV-apparatet

Klasse II eller dobbeltisolering. TV- apparatet krever ikke tilkobling til elektrisk jord

(bakken).

Vekselstrøm. TV-apparatet fungerer bare med vekselstrøm i din husholdning.

Likestrøm. TV-apparatet fungerer bare med AC-til DC-adapter.

Dette produktet er beregnet for tilkobling til ADSL-nettverket.

Rengjøring av TV'en

Trekk strømledningen ut av kontakten. Gjør apparatet rent ved hjelp av en fuktig klut og et mildt vaskemiddel. Bruk ikke vaskemidler som inneholder alkohol, sprit, ammonium eller skuremiddel.

Bruk en fuktig, myk klut til å gjøre skjermen ren. Ikke bruk vann med såpe eller vaskemiddel.

Forkortelser

■ ARC: Lydtilbakeføringskanal, overfører lyd fra TV'en via en HDMI-tilkobling.
■ AV: Audio/video.
■ CAM: Moduler for å motta krypterte TV-kanaler.
- Cl: Spalte til moduler for å motta krypterte TV-kanaler.
■ DLNA: Organisasjon som utvikler standarder for nettverk til hjemmeenheter og sertifiserer enheter og programvare.
GSCR: Grundig satellittkanalrouter. Teknologi som gjør at flere TV'er kan være koblet til en satellittantenne ved hjelp av et enkeltkabelsystem.
■ HbbTV: Standard for informasjon og tjenester som tilbys med TV-signal samt av internett, en tilleggstjeneste som tilbys av enkelte radiostasjoner.
■ HD: Samlebetegnelse for lyd-/bildedata med høy oppløsning, vanligvis 720 eller 1080 linjer.
■ HDMI: Tilkobling for lyd-/bildedata med høy oppløsning fra mobile enheter.
■ LAN: Nettverk i lokalområdet.
■ VESA: Organisasjoner som har utviklet en standard for tilkobling av skjermer.
■ WLAN: Trådløst nettverk for lokalområde.
