BRUKSANVISNING SF110 Docma

Bruker- og vedlikeholdsmanual

Docma Srl som er basert i Verona, produserer jord- og skogbruksmaskiner: treklyvere, vedklyvere og portable skogsvinsjer.

Produksjonsprosessen fullføres når maskinen anses som ferdigstilt: dette sikrer et produkt av første-klasses kvalitet med høy pålitelighetsfaktor. Hver modell produseres helt og holdent med deler som er laget i Italia.

Docma vedklyver kan leveres med diverse utstyr etter kundens ønske: med elektrisk motor, dobbel pumpe, for jordfreser, for traktor, med forbrenningsmotor, med elektrisk motor og tilkobling til traktor, med slanger for tilkobling til hydraulikk.

Som følge av den teknologiske utviklingen forbeholder Docma Srl seg retten til enhver tid å gjøre endringer på maskinen uten ytterligere varsel.

Alle rettigheter forbeholdt. Full eller delvis reproduksjon og tilpasning er ikke tillatt uten skriftlig godkjennelse fra Docma Srl.

I denne manualen refererer uttrykket "maskinen" til de forskjellige vedklyvermodellene.

1.1 PRODUSENT

Docma Srl har lang erfaring innen konstruksjon av maskiner for skogbruk og for kapping og klyving av ved.

1.2 SERVICE

Alle henvendelser som har med bruk eller vedlikehold av maskinen eller bestilling av deler, bør rettes til et autorisert servicesenter eller alternativt Docma Srl direkte. Oppgi identifikasjonsdata for maskinen som er oppgitt på typeskiltet (Fig. 1).

1.3 CE-MERKING

Maskinen er bygget i samsvar med relevante EU-forskrifter som gjelder når den legges ut på markedet.

1.4 GARANTI

Garantien på maskinens komponenter er gyldig fra den dato som er angitt på leveringsbekreftelse, faktura eller kvittering:

▶ 24 måneder på mekaniske deler.
▶ Garantien, etter produsentens eget skjønn, dekker kun deler som skiftes og ikke kostnader for arbeid og transport.
Den/de som skifter deler, må ta vare på den defekte delen slik at den kan sjekkes av produsenten.
Den rettskraftige domstolen ved eventuelle tvister vil være i Verona.

▶ transport eller flytting
▶ ukorrekt eller uansvarlig bruk av maskinen
▶ bruk med deler som har blitt modifisert og/eller er defekte
når vedlikeholdsinstruksene i denne manualen ikke er overholdt
▶ feil og/eller brudd som ikke kan spores til maskindriften
▶ skade på elektriske komponenter dersom VDE - DIN 0100, DIN 57113 / VDE 0113 elektriske standarder ikke overholdes

1.5 KUNDENS FORPLIKTELSER

Installasjon av maskinen på gjøres på et egnet område og med egnet utstyr for heving, i henhold til maskinens dimensjoner (f.eks. traverskran, kran). For å sikre stabilitet og sikkerhet må underlaget være jevnt.

Maskinen leveres komplett og har ingen spesielle systemkrav eller miljøkrav. Så sant annet ikke er avtalt i kontrakten, er kunden normalt sett ansvarlig for å sørge for:

• oppsugingssystem for tresplint og spon när maskinen brukes innendørs
  strømtilførsel på 220 V eller 380 V.

Alle tilkoblinger må være i samsvar med VDE- og DIN-standarder, det må kun brukes kabler av type H 07 RN.

Kunden må nøye lese igjennom informasjonen gitt i denne manualen, da korrekte forberedelser, installasjon og bruk av maskinen er grunnlaget for et godt kundeforhold. De forskjellige modellene er beskrevet på de neste sidene.

Denne manualen gir kunden full informasjon vedrørende korrekt bruk av maskinen og forklaringer på hvordan den brukes frittstående på sikrest mulig måte. Den inneholder informasjon relatert til tekniske aspekter, sikkerhet, drift, nedstengning, vedlikehold og reservedeler. Dersom det oppstår tvil med hensyn til riktig forståelse av instruksene, må produsenten kontaktes for å få en passende forklaring.

Før det utføres arbeid på maskinen, må operatør og kvalifisert teknisk personell nøye lese igjennom instruksene i denne manualen.

Noen illustrasjoner i denne manualen stemmer ikke nødvendigvis overens med din modell, gitte beskrivelser og prosedyrer er likevel gyldige.

1.6.2 HVEM MANUALEN ER MENT FOR

Manualen er ment for brukeren og autorisert teknisk personell for vedlikehold av maskinen.

Brukere må ikke utføre operasjoner som er forbeholdt vedlikeholdspersonell eller kvalifiserte teknikere.

Produsenten er ikke ansvarlig for eventuell skade som følge av ignoranse av denne adverselen. Autorisert forhandler er ansvarlig for å levere manualen til brukeren i salgsøyeblikket og sørge for skriftlig bekreftelse på at den er mottatt.

1.6.3 OPPBEVARING

Manualen må oppbevares i maskinens nærhet, inne i en spesialboks, og fremfor alt være beskyttet mot væske eller andre substanser som kan skade den.

1.6.4 SYMBOLER

SYMBOL BETYDNING MERKNADER
	FARE	Denne antyder fare med mulige fatale konsekvenser for brukeren. Vær spesielt oppmerksom på avsnittene som er merket med dette symbolet.
	ADVARSEL	Dette antyder en advarsel eller kommentar for hovedfunksjoner eller nyttig informasjon.PVær spesielt oppmerksom på avsnittene som er merket med dette symbolet.
	SJEKK Det kreves brukertiltak, sjekk av signal, etc.
	REFERANSE Sjekk manualen før start av en bestemt operasjon.

VANLIGE SYMBOLER BASERT PÅ TYPE STR∅MTILF∅RSEL
SYMBOL BETYDNING KOMMENTAR
		Elektrisk motor	Operasjoner forut disse symbolene gjelder bare for bestemt modell.
		Strømstart
		Drivaksel
		Traktorens hydraulikk-system
		Forbrenningsmotor

2.0 BESKRIVELSE AV MASKINEN

2.1 IDENTIFIKASJON

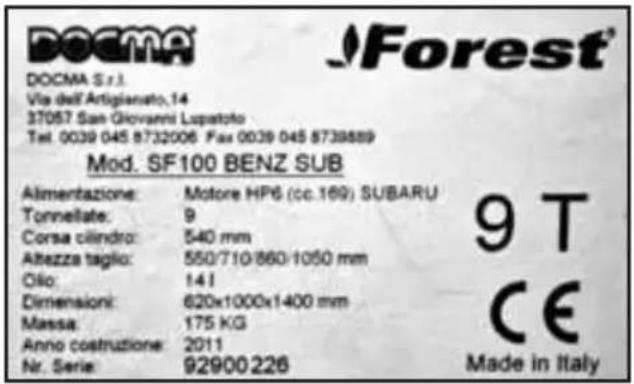

Et typeskilt finnes på maskinen (Fig. 1) og angir viktig informasjon:

▶ Merke og produsentens identifikasjon
▶ Maskintype og -modell
▶ Serienummer
▶ Spenning for strømtilførsel (V)
▶ Skyvekraft (t)
▶ Sylindergang (mm)
▶ Mengde hydraulisk olje (liter)
▶ Totalvekt (kg)
▶ Produksjonsår.

For data som referer til maskinen, bruk ikke informasjonen angitt på dette typeskiltet, som er generell informasjon, men bruk heller dataene som er angitt på det relevante typeskiltet som er festet på maskinen.

For data som refererer til elektromotor, se typeskiltet som er festet på motoren.

2.2 MILJ∅BETINGELSER

Maskinen må plasseres utendørs på jevnt underlag, dersom den skal brukes innendørs må området være godt ventilert og ha en solid jevn grunn.

For modellene ⏻ ○ ○ ◇ er anlegg for utslipp av eksos påkrevd.

2.3 BELYSNING

Belysningen på arbeidsområdet må være i samsvar med gjeldende lover i landet der maskinen brukes og må uansett gi godt nok lys i alle posisjoner (anbefalt 300 lx), ingen områder må være i skyggen eller avgi farlig gjenskinn.

2.4 VIBRASJONER

Så sant maskinen brukes i samsvar med instrukser for korrekt bruk, vil vibrasjoner som oppstår ikke være til fare.

2.5 ST∅YNIVÅ

Maskinen er konstruert og bygget for å redusere støynivået ved kilden.

Støynivået ved drift, unntatt modellene ☐, er meget lavt (< 90 dB) og ingen konsekvente forholdsregler er nødvendige, det anbefales imidlertid å bruke hørselsvern.

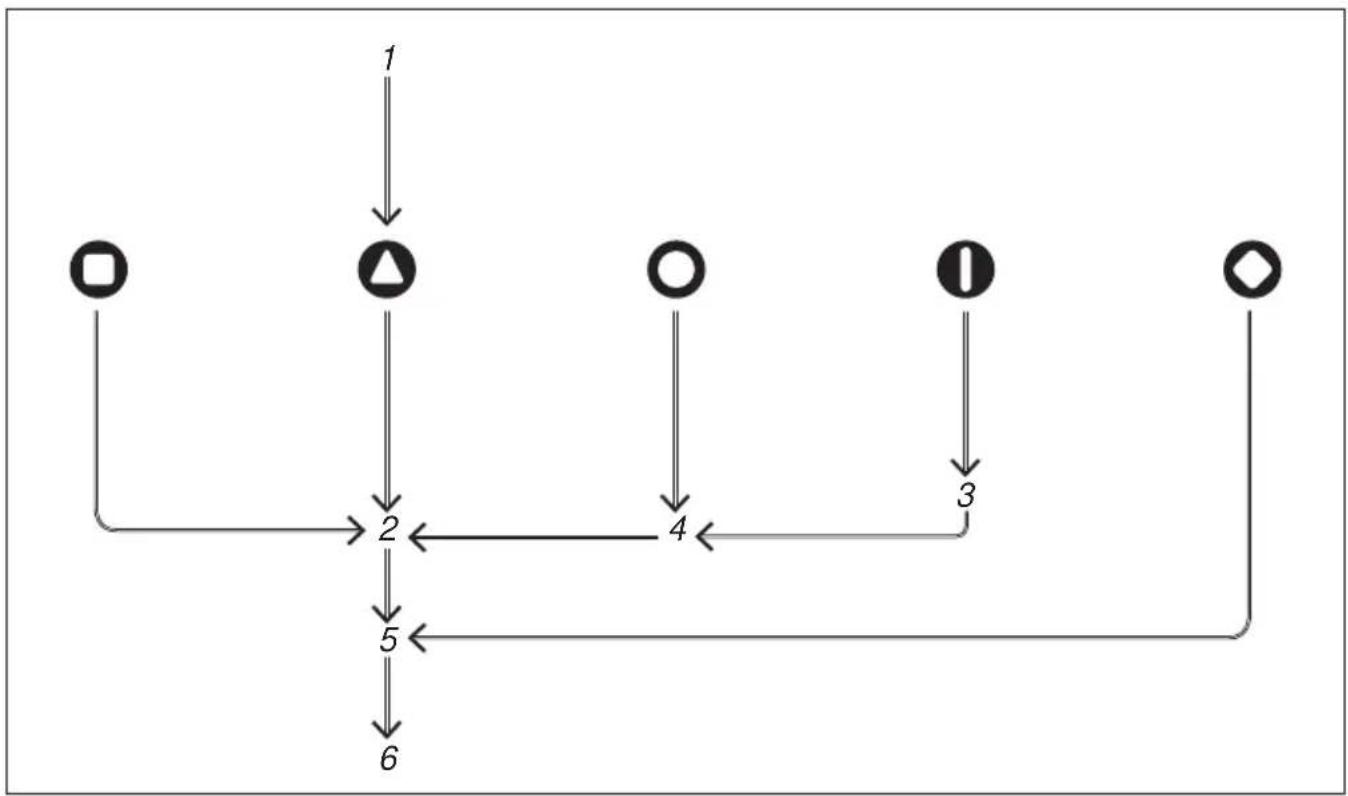

2.6 ARBEIDSMÅTE

Maskinen drives av krafttilførsel som vist i diagrammet:

1 - Strømtilførsel

2 - Hydraulikkpumpe

3 - Drivaksel

4 - Girkasse

5 - Hydraulikksystem

6 - Vedklyverkilen

Fig. 2

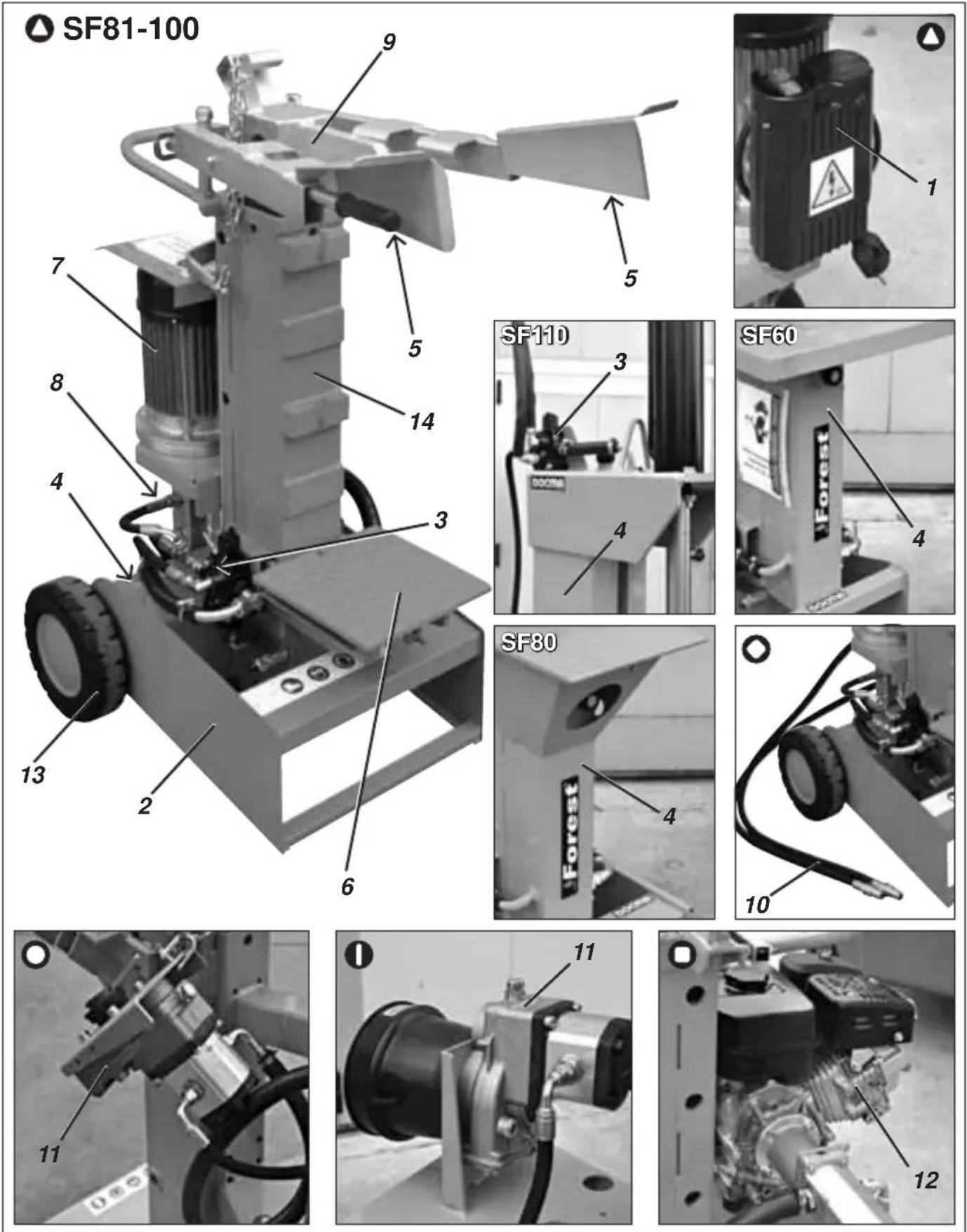

2.7 HOVEDKOMPONENTER

Maskinens hovedkomponenter som illustrert i Fig. 2, er som følger:

1. Elektrisk kontrollpanel
2. Bærende stålramme
3. Hydraulisk fordeler
4. 🖱️ △ ○ □ Hydraulisk oljetank
5. Styrespaker for klyvekile
6. Arbeidsbord (fast eller bevegelig)
7. Elektromotor
8. ! △ ○ □ Hydraulikkpumpe
9. Klyvekile (fast eller bevegelig)
10. ○ Hydraulikkslanger for tilkobling til traktor
11. ⚪ Girkasse/pumpesystem
12. ☐ Forbrenningsmotor/pumpesystem
13. Hjul for transporting
14. Bærende søyle

2.8 TEKNISKE SPESIFIKASJONER

Nedenfor finner du data og tekniske spesifikasjoner for de forskjellige modellene og utgavene.

SF60	Sylindergang Kapphøyde
	540 mm 550 mm
Kode Versjon Tekniske data Tonn (t) Vekt (kg)
910001 SF60 220 HP 3 (2,2 kW) 220 6 92
910002 SF60 380 HP 3 (2,2 kW) 380 6 92

SF80	Sylindergang Kapphøyde
	540 mm 550 mm
Kode Versjon Tekniske data Tonn (t) Vekt (kg)
910003	SF80 220	HP 3 (2,2kW) 220	7	112
910004	SF80 380	HP 3 (2,2 kW) 380	7	112
910005	SF80 380/4	HP 4 (3 kW) 380	8	112
910006	SF80 RAPID 220	HP 3 (2,2 kW) 220 DP	8	112
910007	SF80 RAPID 380	HP 3 (2,2 kW) 380 DP	8	112
910008	SF80 RAPID 380/4	HP 4 (3 kW) 380 DP	8	112
910009	SF80 PTO F	PTO F	8	110
910010	SF80 PTO	PTO-3P	8	113
910011	SF80 220+PTO	HP 3 (2,2 kW) 220+PTO-3P	7-8	123
910012	SF80 380+PTO	HP 3 (2,2 kW) 380+PTO-3P	7-8	123
910013	SF80 380/4+PTO	HP 4 (3 kW) 380+PTO-3P	8	123
910014	SF80 RAPID 220+PTO	HP 3 (2,2 kW) 220 DP+PTO-3P	8	123
910015	SF80 RAPID 380+PTO	HP 3 (2,2 kW) 380 DP+PTO-3P	8	123
910016	SF80 RAPID 380/4+PTO	HP 4 (3 kW) 380 DP+PTO-3P	8	123
910019	SF80 BENZ SUB	BENZ HP 6 (cc 169) Subaru	7	125
910020	SF80 RAPID BENZ SUB	BENZ HP 6 (cc 169) DP Subaru	8	125
SF81	Sylindergang Kapphøyde
	540 mm 550/760/1030 mm
Kode Versjon Tekniske data Tonn (t) Vekt (kg)
910021 SF81 220 HP 3 (2,2 kW) 220 7 107
910022 SF81 380 HP 3 (2,2 kW) 380 7 107
910023 SF81 380/4 HP 4 (3 kW) 380 8 107
910024	SF81 RAPID 220	HP 3 (2,2 kW) 220 DP	8	107
910025	SF81 RAPID 380	HP 3 (2,2 kW) 380 DP	8	107
910026	SF81 RAPID 380/4	HP 4 (3 kW) 380 DP	8	107
910027	SF81 PTO F	PTO F	8	105
910028	SF81 PTO	PTO-3P	8	108
910029	SF81 220+PTO	HP 3 (2,2 kW) 220+PTO-3P	7-8	118
910030	SF81 380+PTO	HP 3 (2,2 kW) 380+PTO-3P	7-8	118
910031	SF81 380/4+PTO	HP 4 (3 kW) 380+PTO-3P	8	118
910032	SF81 RAPID 220+PTO	HP 3 (2,2 kW) 220 DP+PTO-3P	8	118
910033	SF81 RAPID 380+PTO	HP 3 (2,2 kW) 380 DP+PTO-3P	8	118
910034	SF81 RAPID 380/4+PTO	HP 4 (3 kW) 380 DP+PTO-3P	8	118
910037	SF81 BENZ SUB	BENZ HP 6 (cc 169) Subaru	7	120
910038	SF81 RAPID BENZ SUB	BENZ HP 6 (cc 169) DP Subaru	8	120

SF100	Sylindergang Kapphøyde
	540 mm		550/740/860/1030 mm
Kode Versjon Tekniske data Tonn (t) Vekt (kg)
920001	SF100 220	HP 3 (2,2 kW) 220	9	162
920002	SF100 380	HP 3 (2,2 kW) 380	9	162
920003	SF100 380/4	HP 4 (3 kW) 380	10	162
920004	SF100 RAPID 220	HP 3 (2,2 kW) 220 DP	10	162
920005	SF100 RAPID 380	HP 3 (2,2 kW) 380 DP	10	162
920006	SF100 RAPID 380/4	HP 4 (3 kW) 380 DP	10	162
920007	SF100 PTO F	PTO F	10	160
920008	SF100 PTO	PTO-3P	10	163
920009	SF100 220+PTO	HP 3 (2,2 kW) 220+PTO-3P	9-10	173
920010	SF100 380+PTO	HP 3 (2,2 kW) 380+PTO-3P	9-10	173
920011	SF100 380/4+PTO	HP 4 (3 kW) 380+PTO-3P	10	173
920012	SF100 RADIP 220+PTO	HP 3 (2,2 kW) 220 DP+PTO-3P	10	173
920013	SF100 RADIP 380+PTO	HP 3 (2,2 kW) 380 DP+PTO-3P	10	173
920014	SF100 RADIP 380/4+PTO	HP 4 (3 kW) 380 DP+PTO-3P	10	173
920017	SF100 BENZ SUB	BENZ HP 6 (cc 169) Subaru	9	175
920018	SF100 RAPID BENZ SUB	BENZ HP 6 (cc 169) DP Subaru	10	175
SF110	Sylindergang Kapphøyde
	540 mm 550/760/1030 mm
Kode Versjon Tekniske data Tonn (t) Vekt (kg)
930033 SF110 220 HP 3 (2,2 kW) 220 10 205
930034 SF110 380 HP 3 (2,2 kW) 380 10 205
930035 SF110 380/4 HP 4 (3 kW) 380 11 205
930036	SF110 RAPID 220	HP 3 (2,2 kW) 220 DP	11	205
930037	SF110 RAPID 380	HP 3 (2,2 kW) 380 DP	11	205
930038	SF110 RAPID 380/4	HP 4 (3 kW) 380 DP	11	205
930039	SF110 PTO F	PTO F-3P	11	206
930040	SF110 PTO	PTO-3P	11	206
930041	SF110 220+PTO	HP 3 (2,2 kW) 220+PTO-3P	10-11	216
930042	SF110 380+PTO	HP 3 (2,2 kW) 380+PTO-3P	10-11	216
930043	SF110 380/4+PTO	HP 4 (3 kW) 380+PTO-3P	11	216
930044	SF110 RAPID 220+PTO	HP 3 (2,2 kW) 220 DP+PTO-3P	11	216
930045	SF110 RAPID 380+PTO	HP 3 (2,2 kW) 380 DP+PTO-3P	11	216
930046	SF110 RAPID 380/4+PTO	HP 4 (3 kW) 380 DP+PTO-3P	11 216
930048	SF110 RAPID BENZ SUB	BENZ HP 9 (cc 270) DP Subaru	11 218

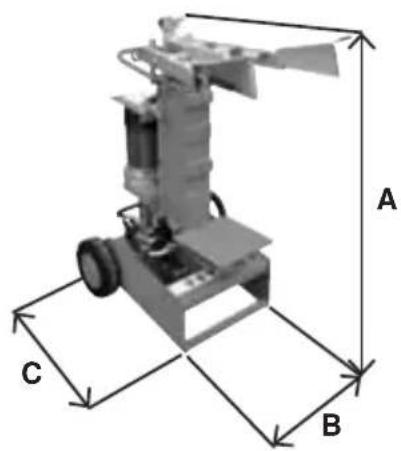

2.8.1 DIMENSJONER

Dimensjoner er oppgitt i følgende tabell.

2.9 UTSTYR

Maskinen leveres komplett med:

▶ bruker- og vedlikeholdsmanual
▶ tohånds styrespaker
▶ sikkerhetsbryter med spole for minimumsspenning
▶ Schuko-tilkobling for en-fasemotor (230 V) og 5-pins tilkobling med faseomformer for tre-fase (400 V)
EU Samsvarserklæring (i denne manualen)
sikkerhetssymboler festet på maskinen
▶ garantisertifikat (i denne manualen)
▶ brukermanual for forbrenningsmotor

2.9.1 TILBEH∅R

Med tilbehøret for Docma Srl vedklyver får man et mer komplett og forbedret produkt. Dette dekker ytterligere brukerbehov.

Tilgjengelig tilbehørfor SF 60-80-81-100	Tilgjengelig tilbehør for SF 110 For alle modeller
Kode 210007HURTIGÅPNINGSKILE	Kode 210013AVTAKBARE PLATER	Kode 210014DRIVAKSEL
Kode 210004KRYSSKILE	Kode 210005 Kode 110006KRYSSKILE	HYDRAULIKKOLJE
AVTAKBAR PLATESF 80: Kode 210001SF 81: Kode 210008SF 100: Kode 210009

3.0 SIKKERHET

Internasjonale sikkerhetsstandarder krever at kunden har lest og forstått denne manualen før bruk av maskinen og overholder sikkerhetsinstruksene som er beskrevet.

I tvilstilfelle må det tas kontakt med produsentens kvalifiserte personell, som alltid er rede til å hjelpe. Dersom man ikke overholder sikkerhetsreglene, kan dette føre til ulykker under bruk og vedlikehold av maskinen.

3.1 GENERELLE ADVARSLER

Produsenten er ikke ansvarlig for skade på person og/eller objekter som følge av at sikkerhetsinstruksene i denne manualen ikke er lest eller overholdt.

Brukeren må notere seg følgende advarsler:

Sørg for at strømtilførselen samsvarer med gjeldende standard og korresponderer med spenning, effekt, frekvens. Maskinen må være jordet.

Skjøteledningen som brukes må ha et minimum tverrsnitt på 2,5 mm2 og en maks lengde på 15 m. Det kreves også et Schuko-16A støpsel.

Sjekk at kabler, skjøteledning og støpsler er i god stand og samsvarer med standarder, disse må ikke være til hindring for operatøren.

▶ Stopp aldri maskinen ved å dra ut støpselet: slå den först av med bryteren, trekk deretter ut kontakten.
▶ Bruk egnede beholdere for oppsamling av trebiter og annet avfall som produseres under bruk. Unngå stor oppsamling av ferdig behandlet ved innen maskinens arbeidsområde, hold maskinen og arbeidsområdet rent og ryddig.
Ikke bruk maskinen hvis du ikke er i en god fysisk og mental tilstand.
▶ Bruk egnet bekledning som ikke hindrer bevegelser og som ikke kan hekte seg fast i maskinens bevegelige deler. Bruk egnet personlig verneutstyr for det arbeidet som skal utføres.
Ikke koble ut eller gå utenom maskinens sikkerhetssystemer.
- Ikke fjern eller modifiser platene på maskinen.
▶ Ved bruk av maskinen må man være årvåken for å unngå skade på hender som følge av klem mellom kilen og trestykket.
▶ Sjekk at trestykket som skal klyves ikke inneholder metalltråd eller spiker, noe som kan skade maskinen.
▶ Trestykket må alltid klyves på langs for å ikke skade maskinen, legg aldri trestykket på tvers.
Bruk ikke vann ved eventuell brann: koble fra strømmen og bruk bare brannslokningsapparat med pulver.
▶ I O O Sjekk at maskinen er skikkelig tikoblet tre-punktsuttaket og at korresponderende sikkerhetskontakter alltid er plugget inn.
▶ √ √ √ Ved manøvrering må det tas hensyn for ikke å forårsake skade på andre eller selve maskinen.
Drivakselen må kun kobles til og fra når traktorens motor er stanset.
▶ Bruk kun en drivaksel som er godkjent og egnet for bruk på vedklyveren, denne må medleveres komplette originale sikkerhetsinnretninger.
▶ Ike stå i området der drivakselen roterer under drift.
▶ I O O Sjekk at traktormotorens omdreininger ikke overskrider verdien som er angitt på maskinens typeplate (maks 540 o/min).
▶ Når det gjelder advarsler ved bruk av drivakselen, følg instruksene i egen manual (leveres med drivakselen).
▶ I O O ◇ Ikke bruk maskinen på innelukkede steder. Eksosen er farlig (inneholder karbonmonoksid) og kan føre til tap av bevissthet og varig skade på operatøren. Dersom det skal arbeides i innelukket miljø, må det sørges for tilstrekkelig lufting og at eksosen ikke innhaleres.
▶ Ved fylling av drivstoff må motoren være slått av.

Det må ikke foretas noen modifikasjoner på maskinen!!!

Med hensyn til advarsler relatert til bruk av forbrenningsmotoren, se egne instrukser (følger med maskinen).
Før vedlikehold, eller hvis kilen setter seg fast i trestykket, koble strømmen fra maskinen:

▶ Stans traktoren.
Koble fra strømtilførselen.
▶ Slå av motoren.

Ikke forlat maskinen uten tilsyn uten å ha koblet fra strømtilførselen.

3.2 SPESIFIKKE ADVARSLER

3.2.1 ELEKTRISK STR∅M

Det finnes to typer skadelig kontakt mellom kroppen og sluttede kretser:

▶ DIREKTE: med to-faseledninger – en fase og jording.
INDIREKTE: med sluttet krets som følge av skadet isolasjon – med to punkter med forskjellig ladning på et objekt som leder strøm.

3.2.2 EFFEKTER FRA ELEKTRISK STR∅M I KROPPEN

Effektene avhenger av strømstyrke, kontaktens varighet og lengden av området strømmen har gått (hånd til hånd, hånd til for, etc.).

Gjennomsnittlig motstand i kroppen er normalt sett regnet som ca. 3000 ohm (dette kan imidlertid være høyst variabelt).

▶ Muskelsammentrekninger: Dette oppstår när den som er utsatt forblir i kontakt med kretsen: den som er utsatt mister kontroll over den berørte kroppsdelen, som oftest hånden, og kan ikke løsne grepet, dersom kontakten vedvarer kan selv en lav strømstyrke være skadelig. "Let go current" er den høyeste strømverdien der en person fortsatt kan slippe taket.
▶ Respirasjonsstans: strøm som overskrider grensene for "let go current". Grip inn umiddelbart etter ulykken, innen 2-3 minutter maks.
▶ Ventrikulær febrillering: dette innebærer ukoordinert sammentrekning av hjertemuskelen, spesielt hjertekamrene, som gjør at de vibrerer og forårsaker arytmi. Dette er et medisinsk nødstilfelle som krever umiddelbar medisinsk behandling. Hjerte-lungeredning brukes som grunnleggende livreddende tiltak, men en defibrillator er avgjørende for effektiv akuttbehandling.
Brannskader: ved høye strømstyrker er varmen som produseres høyere enn i tilfellene beskrevet ovenfor, og forårsaker skade på nervevev og arterier.
- Annen skade: selv svake strømstyrker kan forårsake ufrivillige kroppsbevegelser og reflekser som over tid kan være til skade for kroppen.

Ovenstående beskrivelse er gitt for å vise viktigheten av bruk av permanente beskyttelsesinnretninger og personlig verneutstyr: isolert gulvdekke, dielektrisk fottøy og vernehansker.

3.3 BRUKSOMRÅDER

Maskinen må kun brukes av én operatør.

3.4 UKORREKT BRUK

Maskinen må ikke brukes:

▶ Til andre ting enn klyving av tre.
▶ På steder med brannfare.
▶ Utsatt for vær og vind.
For bearbeiding av materialer som ikke er spesifisert i maskinkarakteristikkene.
▶ Ved bruk av bekledning med belter eller deler som kan komme i kontakt med bevegelige deler.
▶ Uten å ha lest og forstått manualen for drivakselen.

3.5 FARESONE

Området der maskinen arbeider i, kalles "arbeidsområdet". Maskinens "faresone" inkluderer alle områder som er berørt av bevegelige deler, samt den umiddelbare nærhet.

3.6 SIKKERHETSUTSTYR

Maskinen er utstyrt med deksler til beskyttelse for personer som kan være utsatt for risiko som følge av bevegelige deler (klyvekilen) og utskyting av trebiter og spon.

3.7 STOPPFUNKSJONER

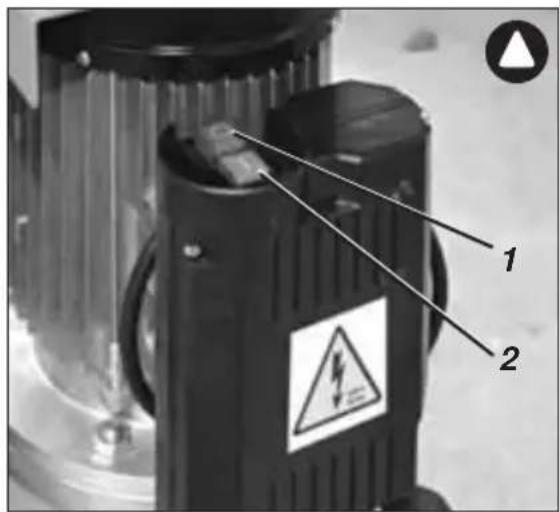

▶ Maskinen har en start- (1 Fig. 3) og stoppbryter (2 Fig. 3).
SF 60-80-81-100 - Før man trykker stoppknappen (2 Fig. 3), flytt klyvestaget til nøytral posisjon i bunn.
Stans traktoren.
▶ Slå av motoren.

Maskinen er konstruert og bygget med det formål å eliminere alle farer som er relatert til bruken av den, risiko som følge av utilsiktet kontakt med bevegelige deler kan imidlertid ikke helt og holdent utelukkes.

For å minimalisere konsekvensene av slike farer, må følgende instrukser følges:

▶ Under arbeid må operatøren holde hendene sine på spakene (5 Fig. 2).
▶ Ved vedlikehold må maskinen være frakoblet strømtilførselen (se 3.4 UKORREKT BRUK)

3.9 ANNEN RISIKO

Under normal drift og ved vedlikehold er operatøren utsatt for en del risikoer som ikke kan elimineres fullstendig:

Risiko for utskytning av fragmenter som følge av kilens kontakt med trestykket: bruk vernebriller og vernebekledning (se 3.10 SIKKERHETSMERKING).
Risiko for innahlering av sagstøv: bruk vernemaske med filter for massivt støv (se 3.10 SIK-KERHETSMERKING).
▶ Risiko for å vikle seg inn: bruk tettsittende bekledning, hold en sikker avstand fra drivakselens bevegelsesområde när den er tilkoblet traktor, selv om den ikke roterer (se 3.10 SIKKER-HETSMERKING).
Risiko ved at bearbeidet materiale faller i bakken: bruk vernesko (se 3.10 SIKKERHETSMER-KING).
Risiko som følge av bruk av maskinen for klyving av ekstremt store eller tunge trestykker (se 5.3 OPPSTART).
Risiko for brudd/støt: maskinen må kun brukes på et fullstendig jevnt og stabilt underlag.

3.10 SIKKERHETSMERKING

Lokasjon for maskinens sikkerhetsmerking, med tilhørende symboler og beskrivelse, er vist under og i Fig. 4.

ADVARSEL (sort på gul bakgrunn)

1. Les nøye gjennom bruker- og vedlikeholdsmanualen
2. Verktøy i bevegelse
3. Elektrisk utstyr
4. Drivakselrotasjon (maks 540 o/min)

KRAV (hvit på blå bakgrunn)

1. Bruk egnet personlig verneutstyr
2. Rekkefølge for bruk av styrespakene.

INDIKASJON (i diverse farger)

1. Tilleggsinformasjon (rotasjonsretning, etc.)

Sikkerhetsmerkingen som inneholder diverse advarsler må ikke fjernes, tildekkes eller skades – dersom de blir skadet må det umiddelbart bestilles nye fra produsent og erstattes.

1

Transportering ved hjelp av kjøretøy må gjøres av kvalifisert personell. Maskinen må transporteres på en slik måte at det ikke oppstår skade på komponentene.

Før transport må det gjøres noen forberedelser:

▶ Sjekk maskinens vekt – dimensjoner og volum kan være misvisende. Se typeplaten på maskinen (Vekt) (Fig. 1).

Sjekk at kapasiteten til løfteutstyret er tilstrekkelig for maskinens dimensjoner og vekt. Sjekk kapasiteten til tau og reimer som skal brukes til løft.

Sikre maskinen med stropper slik at den er stabil og sikker, bruk to reimer som krysser hverandre under rammen slik at lasten blir balansert.

Når maskinen heves over hodehøyde må det sikres at det ikke befinner seg personer under eller i umiddelbar nærhet.

▶ Plasser maskinen på bilen og sørg for at den blir festet skikkelig, slik at det ikke oppstår skade under transport.

De samme punktene gjelder også når maskinen skal løftes av kjøretøyet.

▶ Maskinen må transporteres i egnet emballasje, det beste er spesialemballasje.

▶ Maskinen må håndteres manuelt.

Maskinen må beskyttes mot støt og belastning i henhold til transporttype. Skade på maskinen forårsaket under transport og håndtering, dekkes ikke av GARANTIEN. Reparasjoner eller utskifting av skadde deler er kundens ansvar.

4.2 PLASSERING

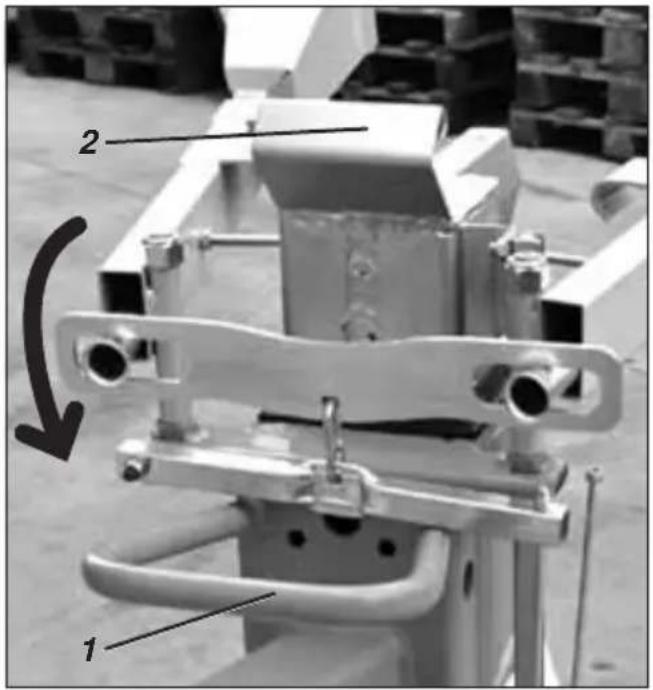

For plassering av maskinen før drift, hold et fast grep om de to håndtakene (1 - 2 Fig. 5), vipp maskinen forsiktig nedover, og rull den bortover på de to hjulene ved å skyve eller dra.

Maskinen bør plasseres så nært trestykkene som skal klyves som mulig, slik at arbeidet går lettere.

Rundt maskinen må det være et åpent område som muliggjør uhindret og sikker drift.

▶ Før festing, plasser maskinen på jevnt og fast underlag.
▶ Beveg traktorens hevarmer til samme høyde som festepunktene på maskinen (1-2 Fig. 6).
Koble delene sammen med egne bolter og sett inn låsesplintene.
Koble traktorens tredje festepunkt til maskinen (3 Fig. 6), sett inn bolten og sikre den med låsesplinten.
▶ Trekk til hevarmene for å sikre maskinens stabilitet og for å unngå at maskinen begynner å pendle.

Punktene som er beskrevet over må utføres når traktorens strøm er frakoblet og motoren stanset.

Koble maskinen til traktorens strømuttak (4 Fig. 6) og bruk egnet drivaksel med beskyttere.

Brukeren må kun bruke drivaksler med CS-merking, i overensstemmelse med sam-svarserklæring og brukermanual. Les nøye og etterlev instruksene fra produsenten av drivakselen.

4.4 INNLEDENDE TRINN

For start av maskinen må det foretas en rekke kontroller med det formål å forebygge feil og ulykker ved driftsstart.

▶ Sjekk at maskinen ikke har blitt skadet under transport.
▶ Sjekk at alle bevegelige deler kan beveges og roteres fritt.
▶ Sjekk nivået for hydraulikkoljen og etterfyll om nødvendig (se 6.5.1 KONTROLLER) med AGIP SP 7735-7736, eller tilsvarende olje.

Bruk aldri maskinen uten for lavt nivå av hydraulikkolje.

Dette kan føre til stor skade på pumpen.

Sjekk at kabler for strømtilførsel er skikkelig tilkoblet strømuttaket.
▶ Juster gapet til klyvekilen ved hjelp av spesialverktøy (se 4.5.1 JUSTERING AV KILENS SLAGLENGDE).
▶ Sjekk at forbrenningsmotoren innehar korrekt oljenivå og se til at det er nok drivstoff i tanken.
▶ Sjekk at tre-punktskoblingen mellom maskin og traktor er korrekt.
▶ ① Sjekk at drivakselen er satt riktig inn i begge rifleakslene.
Se til at hurtigkoblinger er korrekt tilkoblet hydraulikkuttakene på traktoren.
▶ Sjekk at styrespakene kan beveges fritt (5 Fig. 2).
Før den høyre spaken på maskinen forover med venstre hånd, bruk deretter høyre hånd til å trykke inn knappen (1 Fig. 3), vent ca. 2 sek. og slip spaken. Maskinen vil starte uten vannslag som følge av overtrykk.

4.5 JUSTERINGER

4.5.1 JUSTERING AV KILENS SLAGLENGDE

Dersom trestykkenes lengde er mindre enn kilens maks slaglengde, kan lengden reduseres og dermed vil også arbeidstiden reduseres.

Før justering, plasser et av de kortere trestykkene på arbeidsbenken, sett kilen nært inn mot trestykket og stopp maskinen før kilen kommer i kontakt med treet (ca. 10 cm). Gjør deretter følgende:

SF60 - 80 - 81:

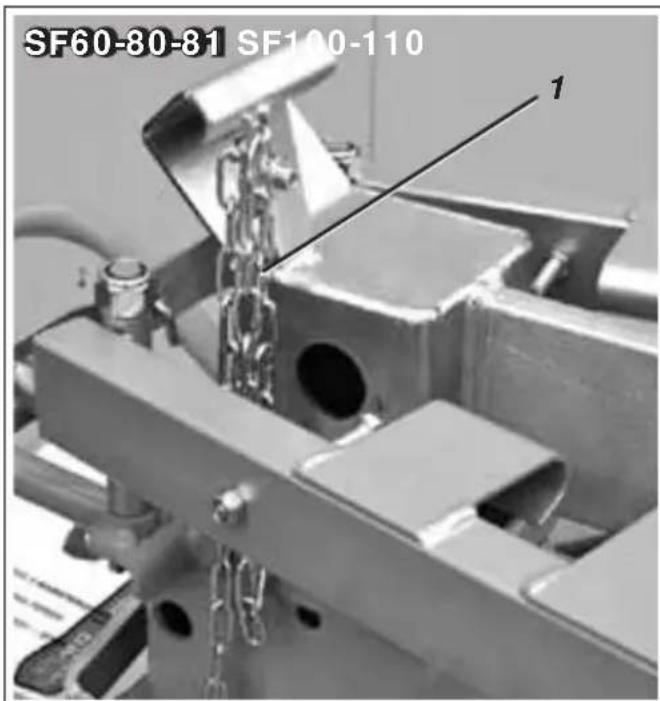

▶ Hekt av kjettingen (1 Fig. 7) og hekt den på en annen ring så den blir litt strammere.

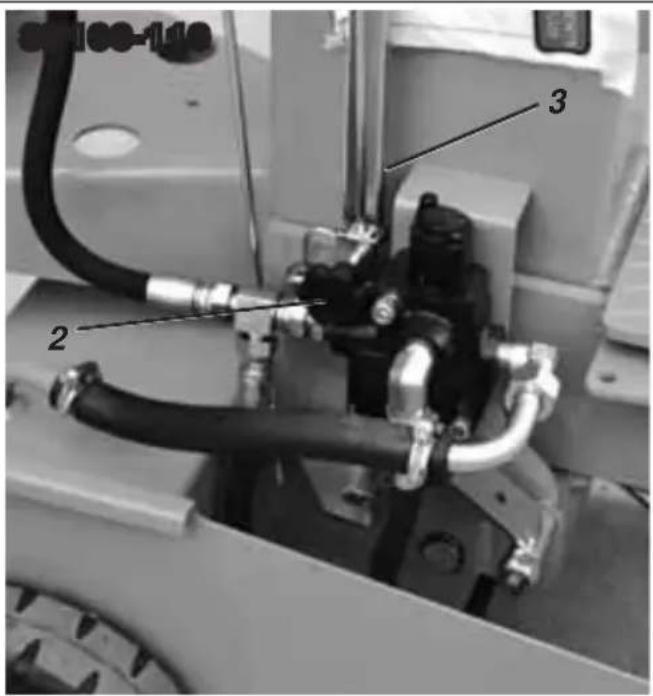

SF100 - 110:

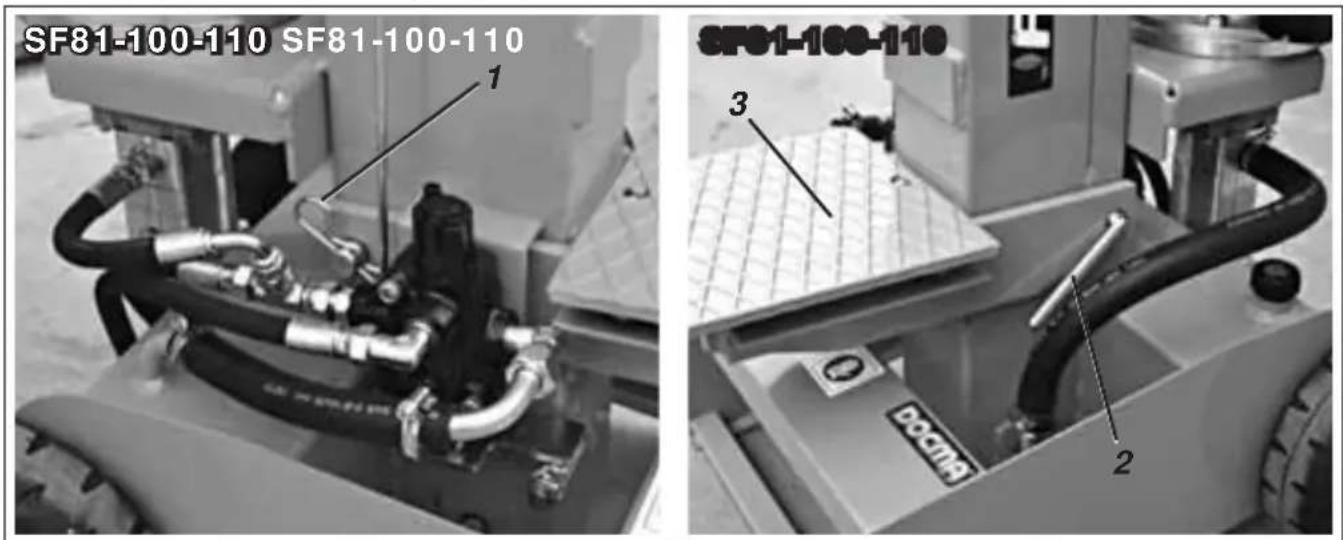

▶ Skru ut knotten (2 Fig. 7) og flytt stangen (3 Fig. 7)
▶ Skru til knotten (2 Fig. 7)

Noen modeller har en bevegelig arbeidsbenk som kan settes i best mulig arbeidshøyde, avhengig av lengden på trestykkene som skal klyves.

Gjør følgende:

▶ Fjern läsesplinten (1 Fig. 8).
▶ Fjern bolten (2 Fig. 8).
▶ Hold arbeidsbenken med begge hendene (3 Fig. 8), ta den av og sett den i ønsket posisjon.
▶ Sett på plass bolten (2 Fig. 8).
▶ Sett på plass läsesplinten (1 Fig. 8).

Fig. 8

Maskinen er testet av produsent før utsending, men noen sjekkpunkter må likevel gjennomgås:

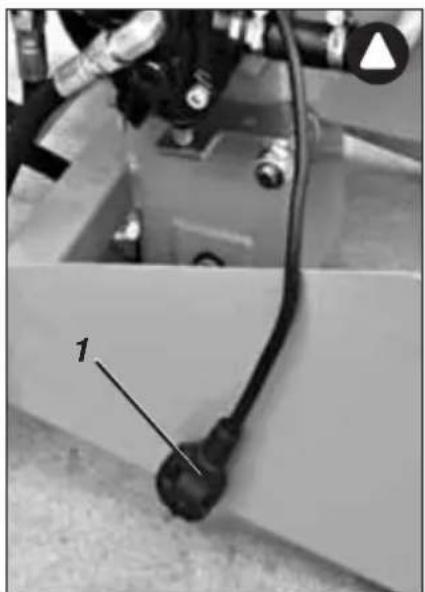

▶ Koble maskinen (1 Fig. 9) til strømuttaket.
▶ Trykk start-knappen (1 Fig. 10).
▶ (Kun for 400 V tre-fasemotor) dersom maskinen går i motsatt retning av pilen vist i Fig. 10, slå av maskinen og drei bryteren inne i støpselet 180o med et skrujern (Fig. 10).
▶ Start forbrenningsmotoren (se egen manual som kommer med maskinen).
Start traktoren og la trykket bygge seg opp i tilleggsfordeleren.
▶ I O Start traktoren og slå inn strømmen ved 540 o/min.

Før bruk av maskinen må den gå noen minutter på tomgang slik at hydraulikkoljen när arbeidstemperatur, spesielt när utendørstemperaturen er i nærheten av eller under 0 °C.

▶ Trekk i de to spakene når det ikke ligger trestykker på maskinen (5 Fig. 2), for å senke klyvekilen, slipp deretter en av spakene for å sjekke at kilen stopper. Hvis begge spakene slippes, vil kilen gå tilbake til åpen posisjon. Gjenta disse punktene flere ganger for å bli kjent med spakene og kilens bevegelse.

4.7 VALG AV KLYVEKILE

Dersom det er behov for bruk av krysskile (tilleggsutstyr), festes den enkelt og greit på den eksisterende kilen. Den må settes slik at låsepinnen korresponderer med sentreringssporet på standardkilen.

Låsepinnen må skrus korrekt til og strammes slik at tilleggskilen sitter godt mot standardkilen.

4.8 FORBEREDELSER FOR LENGRE INAKTIVITET

Det må gjøres en del forberedelser dersom det planlegges lengre inaktivitet eller ved sesongslutt:

▶ Rengjør forsiktig hele maskinen med trykkluft for å fjerne all overfladisk smuss.
▶ Se til at dekslene er intakt.
▶ ⚠ △ ○ □ Sjekk nivået på hydraulikkoljen (etterfyll om nødvendig) (se 6.5.1 Kontroller).
▶ Sett maskinen innendørs på en tørr og godt ventilert plass.
▶ Beskytt maskinen mot støt og belastninger.
SF60-80-81-100 - Bruk en børste for å smøre på et lag av tynn olje på utsiden kilens støttestang.
SF110 - Bruk en børste for å smøre på et lag av tynn olje på kilens sporbane.

5.0 DRIFT

5.1 OPERAT∅RER

Maskinen er ment for å brukes av kun en operatør av gangen, over 18 år. Den er ikke ment for bruk av handikappede personer.

Personer som er ansvarlige for bruk av maskinen må oppfylle (eller skaffe seg ved opplæring) kravene som er spesifisert nedenfor, og ha lest og forstått denne manualen og all dens informasjon:

• Tilstrekkelig generell teknisk kunnskap for å kunne forstå innholdet i denne manualen og tyde figurer, tegninger og diagrammer riktig
  ▶ Kunnskap om standarder for helse og sikkerhet
• Kunnskap om hvordan å opptre ved nødstilfeller, hvor man finner personlig verneutstyr og hvordan bruke dette korrekt
  ▶ Vedlikeholdspersonell må også ha fått tilstrekkelig teknisk opplæring, samt oppfylle kravene over

5.2 STYREENHETER

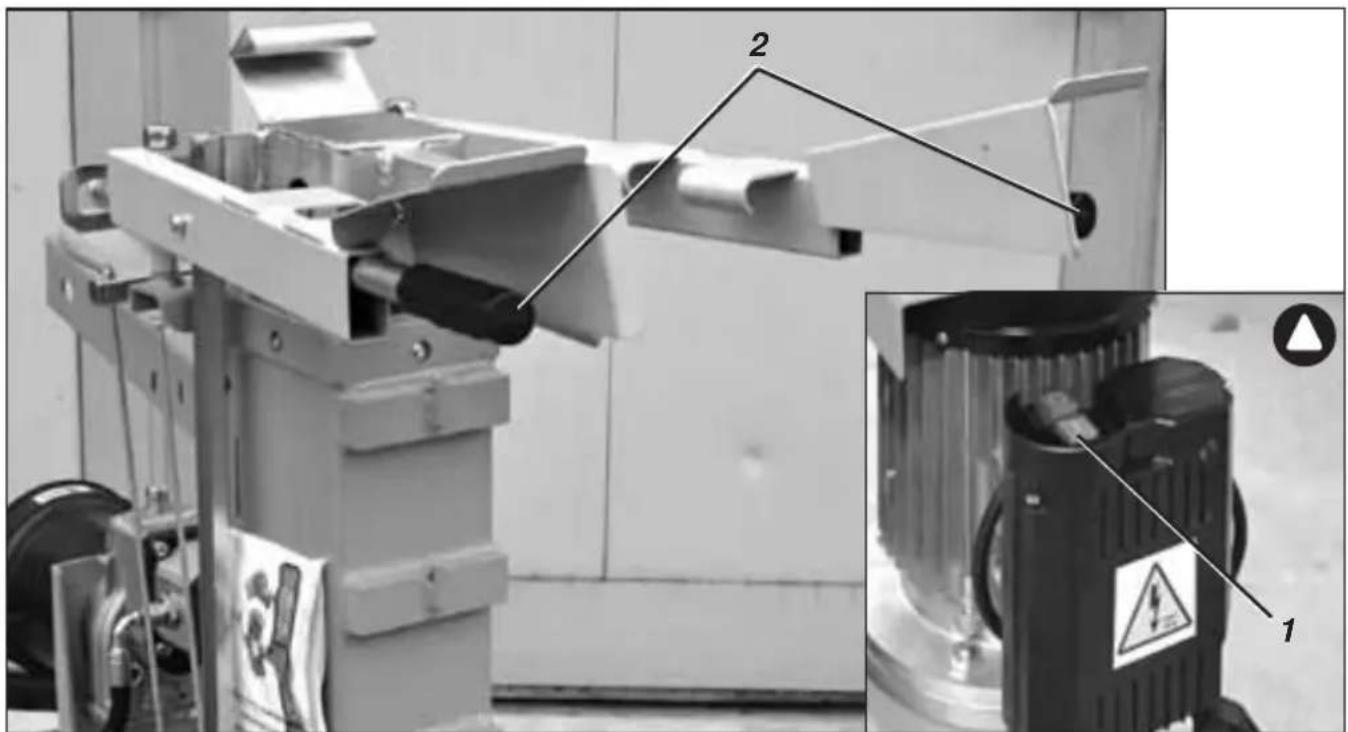

Maskinens styreenhet består av:

▶ Controllpanel (start/stopp) (1 Fig. 11).
▶ Spaker for å styre maskinen (2 Fig. 11).

Når punktene beskrevet i kapitlene 4.4 INNELDENDE TRINN og 4.5 JUSTERINGER er fullført, er maskinen klar til bruk.

Forlat ALDRI maskinen uten tilsyn.

Når maskinen startes vil kilen gå til full åpen posisjon.

▶ Legg på plass trestykket som skal klyves.
▶ Hold de to spakene (2 Fig. 11) fast med begge hender.
▶ Trykk de to spakene (2 Fig. 11) innover samtidig, for således å låse trestykket og holde det på plass i sikker posisjon.
▶ Senk de to spakene (2 Fig. 11) samtidig, kilen beveger seg nedover og klyver trestykket i to (krysskilen deler trestykket i fire deler).
Så snart kilen begynner å dele trestykket, beveg sakte og gradvis de to spakene fra hverandre (2 Fig. 11), dette gjør at kilen ikke setter seg fast med trestykket hengende når kilen går tilbake.

Vedklyveren kan kun styres med begge hender på spakene, noe som gir en enkel med effektiv sikkerhet mot klemskade på hendene. Dersom en hånd fjernes fra en spake, vil kilen stoppe i gjeldende posisjon. Dersom man slipper begge spakene vil kilen gå tilbake til full åpen posisjon.

Det er helt forbudt å bruke andre deler av kroppen (føtter, knær, etc.) til å trykke ned de to spakene.

▶ Når trestykket er klyvd, slipp spakene og kilen vil gå tilbake til full åpen posisjon, klar for neste operasjon.

Dersom trestykket ikke blir klyvet må man ikke fortsette å tvinge kilen med kraft, da hydraulikkoljen kan overopphetes og hydraulikkpumpen kan bli skadet. Hvis dette skjer må trestykket fjernes, snus rundt og gjenta operasjonen.

Vedkubber har alltid ujevnheter. Før start av klyving bør trestykkene stables på best mulig måte for klyving. Dersom trestykket har en tendens til å gli under klyving må spakene slippes umiddelbart, vent til kilen har gått tilbake og plasser deretter tre-stykket i en bedre posisjon. Under klyving kan kilen gjerne sette seg fast i kvist i treet. Slå av maskinen og fjern trestykket fra kilen, legg det deretter tilbake i en an-nen posisjon.

5.4 STOPP

5.4.1 NORMAL STOPP OG N∅DSTOPP

Prosedyrer for normal stopp og nødstopp er beskrevet i kapittel 3.7 STOPPFUNKSJONER.

6.0 VEDLIKEHOLD

Før noe som helst arbeid med vedlikehold eller reparasjon, må maskinen først kobles fra strømtilførselen (se 3.7 STOPPFUNKSJONER).

6.2 SPESIELLE FORHOLDSREGLER

Når det utføres reparasjoner eller vedlikeholdsarbeid, må følgende advarsler legges merke til:

Ikke bruk løsemidler og brannfarlige materialer.
▶ Ved endt arbeid må maskinen settes tilbake i normale driftsforhold.

6.3 RENGJ∅RING

Maskinen bør grundig rengjøres ved jevne mellomrom (avhengig av belastning og hyppighet av bruk), med spesiell tanke på deler eksponert for trebiter og spon. Unngå oppsamling av store mengder spon i arbeidsområdet, da dette kan hindre drift og samtidig er brannfarlig.

Før rengjøring må operatøren bruke egnet personlig verneutstyr (se 3.10 SIKKER-HETSMERKING).

Ikke bruk hendene til å rengjøre arbeidsbenken når maskinen er i gang.

6.4 SM∅RING

Smør overflaten av kilens støttestang med mineralolje (avhengig av belastning og hyppighet av bruk).

SF110 - Om nødvendig, sett kilens sporbane rikelig inn med fett slik at kilen glir lett og dermed unngår slitasje på metaldelene.

Punktene beskrevet nedenfor må utføres med oppgitte intervaller. Produsenten godtar ikke garantikrav dersom disse punktene ikke overholdes.

Rutinemessig vedlikehold innebærer inspeksjoner, kontroller og tiltak som, for å forebygge stopp og feil, systematisk holder følgende under kontroll:

▶ Smøring av maskinen
▶ Tilstanden til deler som er utsatt for slitasje

6.5.1 KONTROLLER

Før start av arbeidet

▶ Gjør visuelle sjekker av maskinens tilstand.
Hydraulikkoljetanken er lufttett og krever ikke nivåkontroll, ved lekkasje og etter å ha erstattet skadet del, fjern lokket (1 Fig. 12) og tilsett AGIP 7735 – 7736 eller tilsvarende olje, til riktig nivå er nådd.

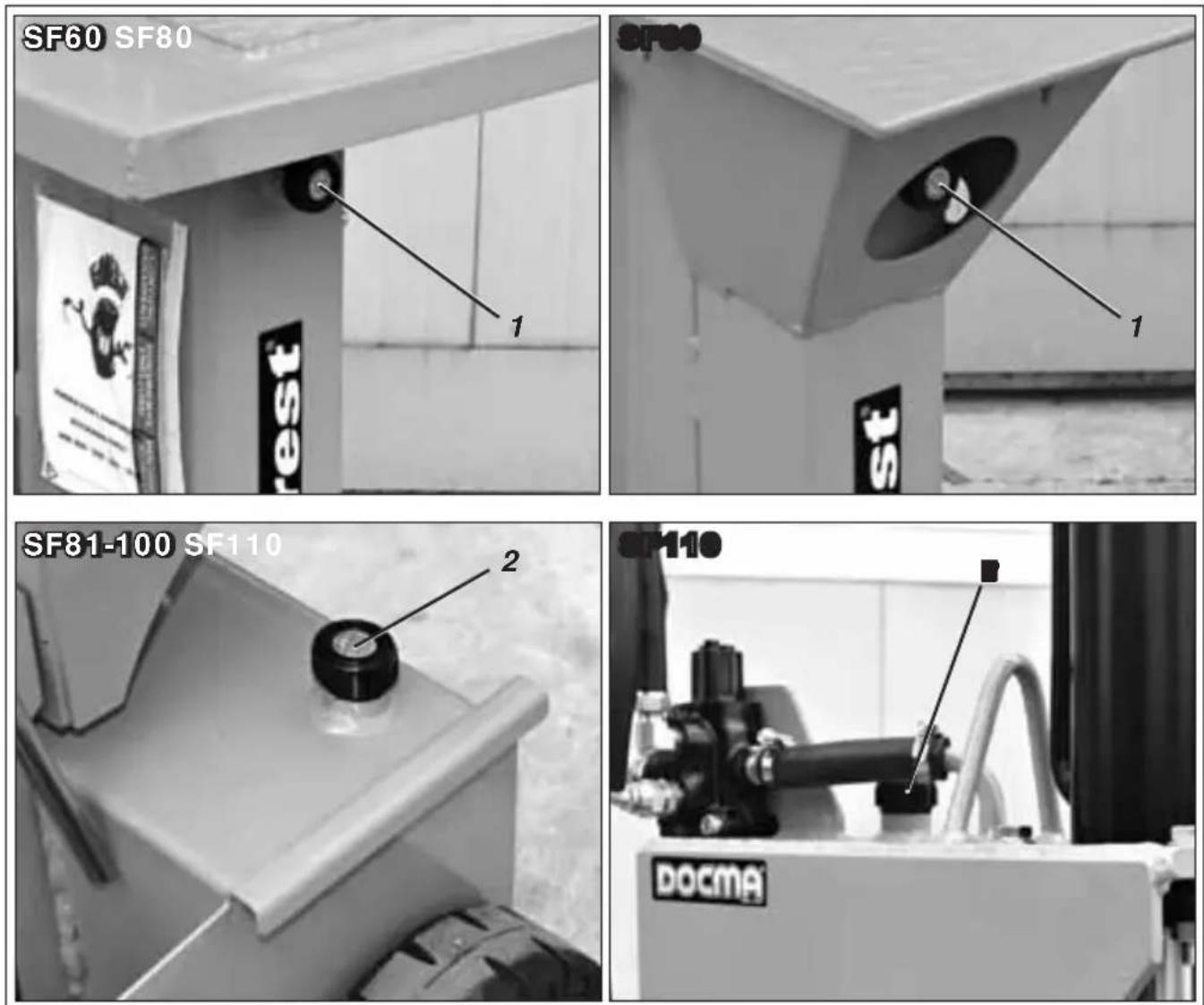

▶ SF60-80 - til randen av fyllepunktet (1 Fig. 12)
SF81-100-110 - til oljen kommer i kontakt med pinnen under lokket (2 Fig. 12)

Fig. 12

Daglig sjekk:

Hydraulikkoblingenes og –slangenes fasthet.

Dersom hydraulikkslangene er skadet eller har synlige sprekker, må de skiftes ut.

▶ Slitasje på glidende flater, dersom det er stor slark må de sjekkes eller skiftes ut av forhandler.
- Kilebladet – kontakt forhandler dersom det trenger slipping.
Hold motorens kjøleinntak rent ved bruk av trykkluft, rengjør motorhuset og strømbryteren.

Når det brukes trykkluft må det brukes personlig verneutstyr (vernebriller, støvmaske, etc.).

Etter de første 40 timene og hver 500 time i drift:

▶ ① O Skift giroljen etter de første 40 timene i drift og deretter for hver 500 timer, eller minst en gang i året (bruk vanlig 220 girolje).
▶ ⚠️ ⚠️ ⚠️ Sjekk at det ikke er lekkasje fra hydraulikkslangene eller tilkoblingene.

For hver 500 timer i drift:

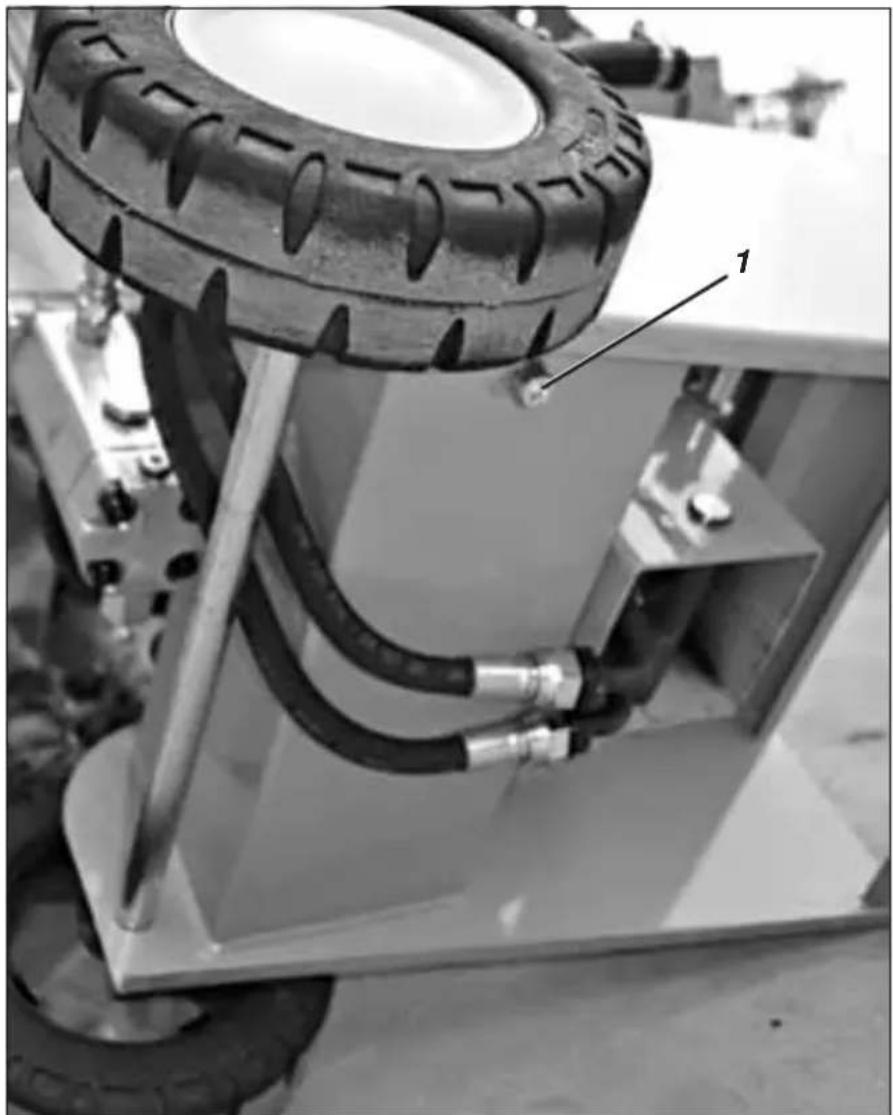

▶ I △ ○ □ Skift hydraulikkoljen, sett en beholder av passende størrelse under dreneringspluggen (1 Fig. 13) (se 2.8 TEKNISKE SPESIFIKASJONER).
▶ I △ O □ Fjern dreneringspluggen (1 Fig. 13) og la oljen renne ut.

For å gjøre dreneringen raskere kan man ta av lokket for fylling (1 eller 2 Fig. 12).

Spilloljen må oppbevares i en lukket beholder og sendes spesialmottak i henhold til gjeldende lovverk.

Fyll ny AGIP SP 7735 – 7736 eller tilsvarende olje til riktig nivå er nädd:

▶ SF60-80 - til randen av fyllepunktet (1 Fig. 12)
SF81-100-110 - til oljen kommer i kontakt med pinnen under lokket (2 Fig. 12)

b) brudd i strømkabel
c) bryteren er defekt
d) motoren er skadet som følge av overspenning eller overbelastning

Løsning: a) sjekk strømkretsen og/eller strømforsyningen

b) skift kabel
c) skift bryter
d) skift motor

2. NÅR KILEN NÅR N∅YTRAL POSISJON I BUNN GÅR DEN IKKE OPP OG TILBAKE

Årsak: a) skjøteledningen er for lang eller tynn og dermed får ikke maskinen riktig spenning

b) feil adapter (1500 W) og maskinen får ikke riktig spenning
c) spenningen er for lav pga. feil i strømnettet
d) oljenivået for hydraulikksystemet er for lavt

Løsning: a) bruk en kortere ledning eller ledning av større dimensjon (minimum 2,5 mm2, bruk større dersom den er lengre enn 15 m)

b) bruk adaptere for 2000/2200 W (om det er mulig anbefales det å ikke bruke adapter og skaff en skjøteledning med Schuko hun-kontakt)
c) kontakt elektriker som kan måle spenningen
d) etterfyll olje til riktig nivå

3. VEDKLYVEREN FÅR IKKE KRAFT

Årsak: a) se årsaker i punkt 2

b) forbrenningsmotoren går med lavt turtall
c) fordeleren er ikke aktivert via styrespakene
d) pumpen er slitt
e) fordelerens trykkventil er slitt

Løsning: a) fyll olje

b) rengjør den krombelagte glidebanen under fordeleren
c) stram til de to klemmene på inntaksslangen
d) rengjør filteret

5. OLJE FLOMMER OVER FRA FYLLEPUNKET

Årsak: a) luft i det hydrauliske systemet

Løsning: a) stram til de to klemmene på inntaksslangen

6. SYNLIGE OLJELEKKASJER

Årsak: a) lekkasje mellom pumpe og motor pga. motor som går feil vei

b) lekkasje mellom pumpe og girkasse pga. traktorens kraftoverføring som går feil vei
c) lekkasje under stangen kan komme av brist i sylinderslangen som følge av ødelagte eller skadde glideplater
d) lekkasje under stangen kan komme av at den galvaniserte stangen har fått for mye smøring.

Løsning: a) skift tetningsring på pumpen

b) skift tetningsring på pumpen
c) reparer sylinderen og skift manglende eller skadde glideplater
d) vent til oljen tas opp

Dersom maskinen fortsatt ikke virker etter å ha gått gjennom ovenstående punkter, kontakt verksted eller maskinprodusenten.

8.0 AVHENDING

8.1 AVFALL

Ved arbeid må avfall, trebiter og sagmugg som produseres, samles opp, resirkuleres eller avhendes i henhold til gjeldende lovverk i landet der maskinen brukes.

8.2 AVHENDING AV MASKINEN

Når maskinen eller en del av maskinen skal kastes, må det sørges for at det gjøres gjennom en avfallsstasjon som kan ta imot og avhende slikt materiale.

Kontakt eventuelt produsenten for ytterligere informasjon.

Maskinen og dens komponenter må ikke etterlates, da noen deler kan være kilde til fare og andre materialer (olje, maling, slanger, etc.) kan forurense miljøet.

Når maskinen skal avhendes, må deler av forskjellig materiale (gummi, plastikk, etc.) kildesorteres i henhold til gjeldende lovverk.

Deler som er laget av forskjellige metaller og legeringer må kildesorteres for korrekt resirkulering ved smelting.

9.0 RESERVEDELER

Alle originale reservedeler kan kjøpes eller bestilles hos lokal forhandler. For å finne riktig reservedel må forhandleren kontaktes og maskinens modell og produksjonsår må oppgis.

(Kun Italia) Produsenten er registrert i AEE-registeret og samarbeider med ECORIT-konsortiet.

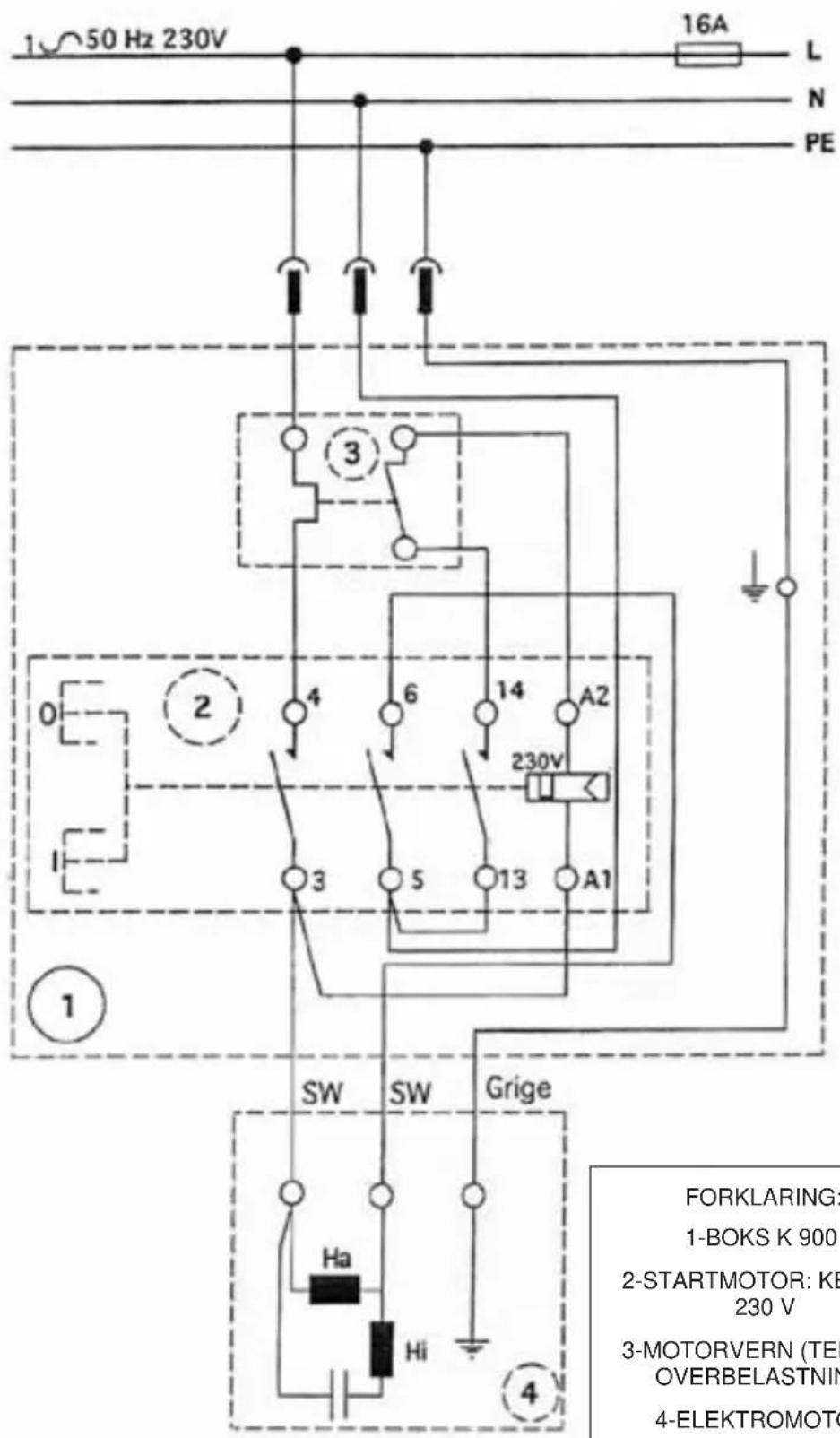

10.0 KOBLINGSSKJEMA

230 V KOBLINGSSKJEMA

FORKLARING:

1-BOKS K 900

2-STARTMOTOR: KB-04Uc 230 V

3-MOTORVERN (TERMISK OVERBELASTNING)

4-ELEKTROMOTOR

erklærer herved, ved sitt fulle ansvar, at vedklyvermodellene

SF60 - SF80 - SF81 - SF100 - SF110

samsvarer med helse- og sikkerhetsbestemmelser angitt i følgende EU-direktiver:

89/392 - 91/368 - 93/44 - 93/68 - 98/37

og med krav til elektromagnetisk kompatibilitet angitt i direktivene:

Følgende harmoniserte standarder er benyttet for å verifisere samsvaret mot ovenstående direktiver:

EN 292-1 EN 292-2 EN 292/2/A1 EN 294

EN 953

EN 1050

EN1870

EN ISO 4871

Nasjonale standarder og forskrifter:

Det italienske presidentpåbud 547/55

Leg. Re solusjon 615/96

Leg. esolusjon 626/94

Leg. esolusjon 359/99

San Giovanni Lupatoto, 01/09/2011

Med vennlig hilsen

Docma S.r.l.

NOTATER

www.docma.it
