BRUKSANVISNING NS1319 Arat

MONTAGEANLEITUNG

ARAT Spezialhalterung für Kfz-Navigations-Systeme

ARAT® Spezialhalterungen für Autofelektome u-Navigationsysteme

Artikel-Nr.: ns1319

für Mercedes Benz Vaneo

'02...

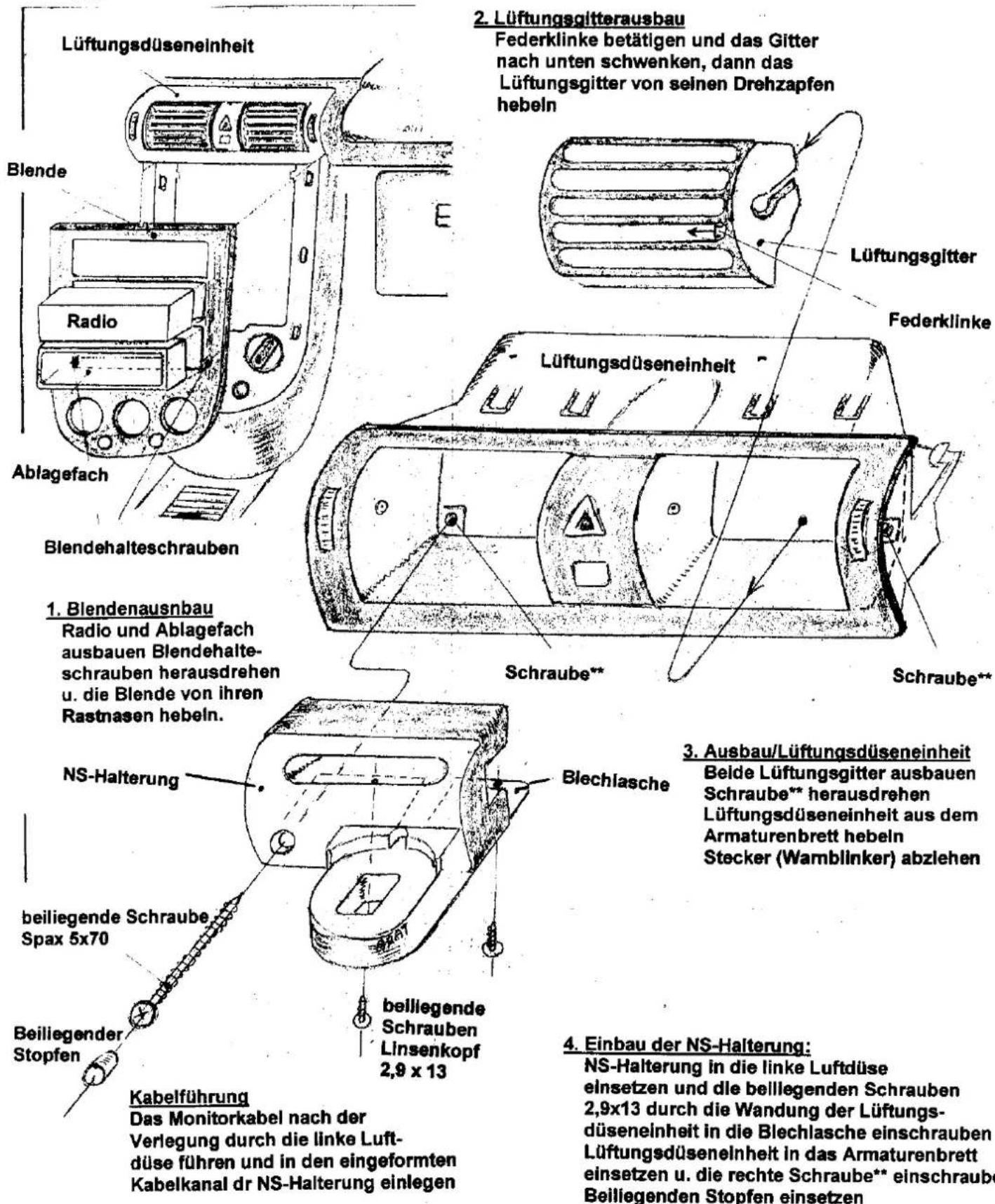

Lüftungsdüseneinheit Blende Radio Ablagefach Blendehalteschrauben 1. Blendenausbau Radio und Ablagefach ausbauen Blendehalte- schrauben herausdrehen u. die Blende von ihren Rastnasen hebeln. NS-Halterung beiliegende Schraube Spax 5x70 Beiliegender Stopfen Kabelführung Das Monitorkabel nach der Verlegung durch die linke Luft- düse führen und in den eingeformten Kabelkanal dr NS-Halterung einlegen 2. Lüftungsgitterausbau Federklinke betätigen und das Gitter nach unten schwenken, dann das Lüftungsgitter von seinen Drehzapfen hebeln Lüftungsgitter Federklinke Lüftungsdüseneinheit Schraube** Blechlasche 3. Ausbau/Lüftungsdüseneinheit Beide Lüftungsgitter ausbauen Schraube** herausdrehen Lüftungsdüseneinheit aus dem Armaturenbrett hebeln Stecker (Wamblinker) abziehen 4. Einbau der NS-Halterung: NS-Halterung in die linke Luftdüse einsetzen und die beiliegenden Schrauben 2,9x13 durch die Wandung der Lüftungs- düseneinheit in die Blechlasche einschrauben Lüftungsdüseneinheit in das Armaturenbrett einsetzen u. die rechte Schraube** einschraube Beiliegenden Stopfen einsetzen

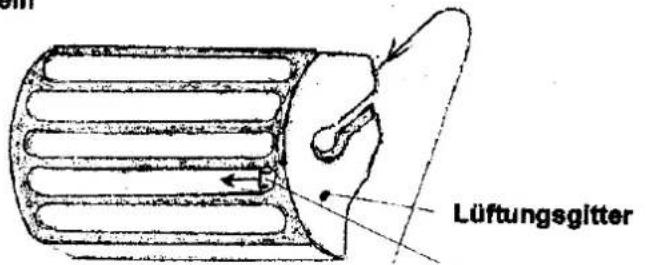

2. Lüftungsgitterausbau

Federklinke betätigen und das Gitter nach unten schwenken, dann das Lüftungsgitter von seinen Drehzapfen hebeln

Lüftungsgitter

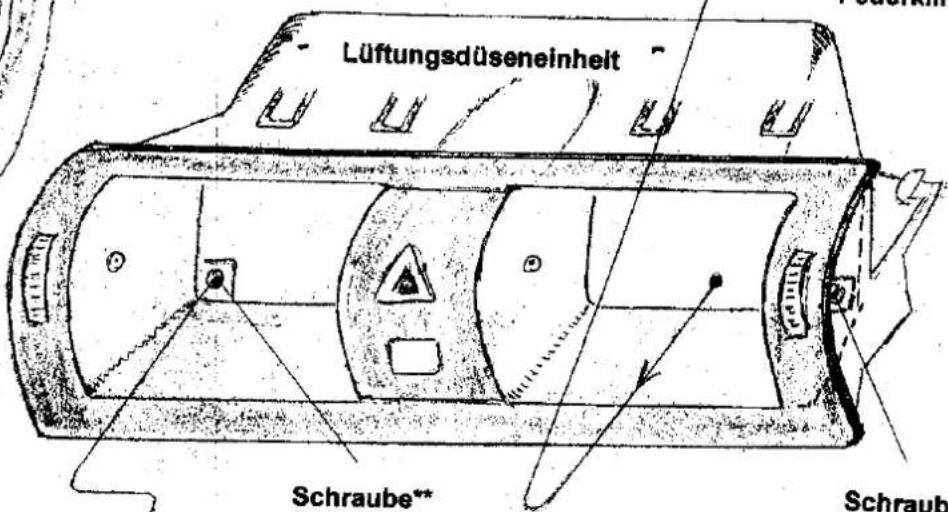

Lüftungsdüseneinheit Schraube** Schraub

3. Ausbau/Lüftungsdüseneinheit

Belde Lüftungsgitter ausbauen Schraube** herausdrehen Lüftungsdüseneinheit aus dem Armaturenbrett hebeln Stecker (Wamblinker) abziehen

4. Einbau der NS-Halterung:

NS-Halterung in die linke Luftdüse einsetzen und die beillegenden Schrauben 2,9x13 durch die Wandung der Lüftungs- düseneinheit in die Blechlasche einschrauben Lüftungsdüsenelnheit in das Armaturenbrett einsetzen u. die rechte Schraube** einschrauben. Beillegenden Stopfen einsetzen
