BRUKSANVISNING Street Cruiser Sporto

Gratulerer som eier av din nye Sporto Street Cruiser.

Vi skal gjøre hva vi kan for at du skal bli fornøyd med produktet, og gi deg den servicen du trenger fremover.

Besøk vår hjemmeside www.orientimport.no. Her finner du nyttig informasjon om din scooter, og våre forhandlere.

• Monteringsanvisning og brukermanual
• Reservedelsliste
• Bestillingsskjema for reservedeler
• Garanti og reklamasjoner
• Annen nyttig informasjon om din scooter

Med vennlig hilsen

Orientimport AS

8001 Bodø

Kontaktinformasjon:

E-post: [e-mail]

Internett: www.orientimport.no

Servicetelefon: 4000 1836

Ta kontakt med oss på servicetelefon, 4000 1836 eller [e-mail] for å få oppgitt nærmeste servicepunkt og garantibestemmelser.

Innholdsregister

Innledning .... 3

Utpakking og montering....3

Sikkerhet....6

Plassering av rammenummer 7

Instrument og betjeninger 9

Kontroll før du kjører....12

Start av motoren....13

Serviceinstruksjoner....15

Tekniske spesifikasjoner 20

Servicehefte 22

Stempel og underskrift ved utført service. 24

Koblingsskjema....28

Innledning

Denne brukermanualen inneholder informasjon om utpakking, montering, teknisk informasjon og bruk av din scooter. For at du skal få full glede av din nye scooter, må du lese denne brukermanualen nøye før oppstart og bruk. Pass på å følge anbefalingen om innkjøring og serviceintervaller.

• For at garantien på scooteren skal være gyldig må serviceintervallene som er beskrevet bak i denne manualen følges, Dette skal utføres av autorisert moped eller MC verksted og det skal kvitteres i serviceheftet. Hvis scooteren trimmes eller modifiseres, gjelder ikke garantien.
• Scooteren er konstruert og produsert i henhold til gjeldende EU bestemmelser.
• NB! Bruk kun originale reservedeler og bytt ikke deler uten kyndig hjelp.
• Denne brukermanalen er beregnet for Sporto Street Cruiser.

Utpakking og montering.

Ta av stroppene rundt esken, åpne esken på toppen å ta ut emballasjen over scooteren.

Hele esken kan da løftes opp og vekk, scooteren står igjen på en pall i bunnen, vær forsiktig så scooteren ikke velter.

Ta scooteren av pallen og sett den på senterstøtta midt under scooteren.

Lås opp hjelmboksen under setet med nøklene som sitter i tenningslåsen, der finner du:

• To speil, H+V, det høyre speilet har linksgjenger. Skru i speilene i de gjengede hullene på styret ved hvert håndtak, skru helt ned og en omdreining tilbake. Juster speilene i riktig posisjon og trekk til strammemutteren forsiktig.
• Verktøysett for enkelt bruk.
  • En kort gummislange, ca. 20 cm.
• Motorolje er fylt på fra fabrikken, sjekk riktig nivå. Se side 16 i denne manualen.
• Fyll 95 oktan blyfri ren bensin på tanken.

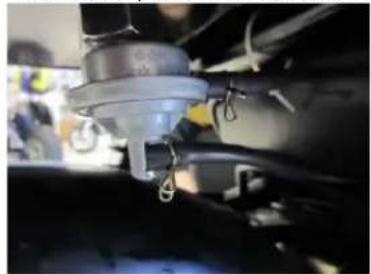

VIKTIG, se på disse tre bildene av vakuumkranen under bensintanken, på scooterens høyre side, oppunder setet.

slangen igjen, og monter tilbake den originale slangen, husk og sett på slangeklemmen. Nå kan du starte scooteren som beskrevet på side 13 i denne brukermanualen.

Sikkerhet

Tenk på sikkerheten og ta hensyn til gjeldende trafikkregler før du kjører.

1. Kontroll før du kjører

Les nøye gjennom kapittelet "Kontroll før du kjører".

1. Hjelm

Du skal alltid bruke godkjent hjelm när du kjører.

Det er meget viktig for din egen sikkerhet at du kjenner godt til hvordan scooteren fungerer, og at du følger gjeldende trafikkregler.

Følg gjeldende hastighetsbegrensninger og tilpass dessuten farten etter veiens standard, været, veiunderlag og dine ferdigheter som fører.

ADVARSEL

Kjør forsiktig, spesielt på våt eller glatt veibane. Hold avstand til kjøretøy foran deg og tilpass farten etter forholdene. Tenk på at du er ubeskyttet i trafikken.

Bruk alltid hjelm.

Plassering av rammenummer

Du trenger rammenummeret ved registrering, bestilling av deler etc. Rammenummeret identifiserer kjøretøyet.

Skriv ned ditt rammenummer og motornummer her:

Rammenummer....

Motornummer....

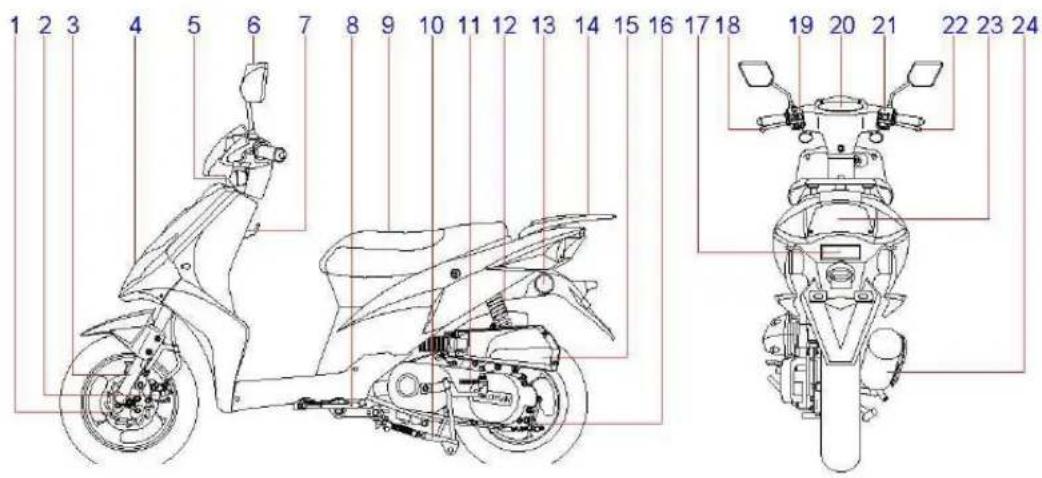

Plassering av betjeninger og instrumenter

1. Bremseskive
2. Blinklys foran
3. Sete
4. Siderefleks
5. Bakre refleks

6. Brytere H.

7. Skivebrems

8. Speil
9. Senterstøtte
10. Bagasjebærer
11. Bakremshendel

12. Frambremshendel

13. Støtdemper foran

14. Hjelmkrok
15. Kickstart
16. Luftfilter
17. Brytere V.

18. Baklys og blinklys

19. Frontlykt

20. Sidestøtte
21. Støtdemper bak
22. Trommelbrems
23. Instrumenter
24. Eksospotte

Instrument og betjeninger

1. Betjeninger på styrets venstre side

A. Signalhorn
B. Blinklysbryter

← Venstre blinklys

Høyre blinklys

C. Bryter for fullt lys og blend

2. Betjeninger på styrets høyre side

A Blend og parklys
B Startknapp

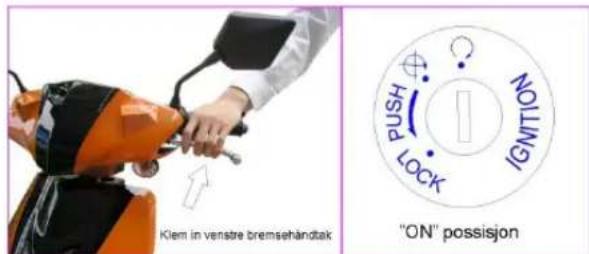

Når tenningslåsen står på ON og sidestøtten er innfelt, hold inn høyre eller venstre bremsehåndtak, og start motoren.

3. Håndtak for fram- og bakbrems

Trykk in høyre håndtak for frambrems og venstre håndtak for bakbrems.

ON Tenningen er slått på og scooteren kan startes

LOCK Vri styret helt til venstre, trykk in nøkkelen litt og vri nøkkelen til "lock" posisjon, styret er nå låst, og nøkkelen kan tas ut.

6. Kickstart

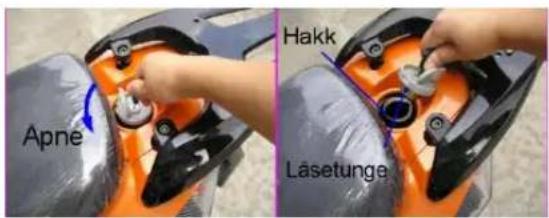

1. Sett i nøkkelen.
2. Vri nøkkelen med solen å ta av lokket
3. Tilpass merket "△" på tanklokket til merket på tanken
4. Vri lokket mot høyre og lås det.

ADVARSEL

♦ Stopp motoren när du fyller bensin
♦ Bruk alltid minimum 95 oktan ren bensin
♦ Ta av bensinlokket sakte
♦ Ikke bruk tilsetninaer i bensinen

A. Bensin

Det er viktig at motoren får riktig drivstoff. Bruk minimum 95 oktan ren bensin. Vi anbefaler ikke miljøbensin.

B. Motorolje

Vi anbefaler SAE 15W/40, under -5 °C bruk SAE10W/30. Service skal gjøres av MC/moped verksted

Kontroll før du kjører

Kontroller følgende punkter før du begynner å kjøre.

Nr.	Del	Kontroll
1	Styret	Ingen slark eller løse deler
2	Bremsesystem	Test fram og bakbrems.Ingen lekkasje fra det hydrauliske bremsesystemet.
3	Dekk	Riktig trykkIngen sprekker eller skader.
4	Drivstoff	Fyll opp med nødvendig bensin
5	Motorolje	Sjekk nivået
6	Lys og lamper	Kontroll at alt fungerer som det skal
7	Signalhorn	Kontroll at det fungerer
8	Gasshåndtak	Kontroller at gassen fungerer som den skalKontroller at gasshåndtaket går tilbake til opprinnelig posisjon av seg selv.
9	Bolter og muttere	Kontroller at det ikke er løse skruer og sammenføyninger.

Start av motoren

1. Kontroller at det er tilstrekkelig med drivstoff og motorolje før du starter motoren. Støttene skal være oppe når du starter motoren.

2. Sett tenningsnøkkelen i "On" posisjon. Forsikre deg om at sidestøtten er oppe, det er en startsperre når den er nede.

1. Vri noen ganger på gasshåndtaket før du starter for

å pumpe fram bensin.

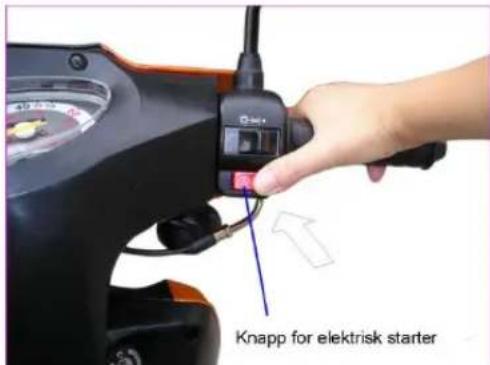

1. Start motoren ved å trykke inn startknappen, samtidig som du holder ett av bremsehåndtakene inne. La motoren gå på tomgang i 20-30 sek. før du kjører.

ADVARSEL

◆ Den elektriske starteren skal kjøres kun i 5 sek. Hvis ikke motoren starter, må du vente i 10 sek. før du prøver igjen.◆ Slipp startknappen så fort motoren starter.◆ Trykk aldri på startknappen når motoren er igang, ellers kan startmotoren ta skade.◆ Når man starter med elstarten skal venstre bremsehåndtak holdes inne.◆ Gjenta aldri elstartsfunksjonen flere ganger etter hverandre, da dette i lengden skader både startmotor og bateri.◆ Ved kaldstart av motor skal man la den gå ca 3 minutter før man kjører.

5. Kickstart

Sett scooteren på senterstøtta, hold venstre bremsehåndtak inne, og tråkk på kikcen. Gjenta om nødvendig til den starter

ADVARSEL

♦ Etter at motoren er startet skal gasshåndtaket vris tilbake til utgangsposisjon, ellers påvirkes sikkerheten.♦ Ikke start motoren innendørs eller i dårlig ventilerte rom. Eksosen inneholder CO og er giftig for dyr og mennesker.

6. Innkjøring

For å få glede av din scooter i lang tid, er det viktig å merke seg følgende under innkjøringsperioden.

Kjørt lengde (km)	Toppfart (km/h)
0-300	35
300----	≤45

Serviceinstruksjoner

1. Batteri Batteritype: 12V-4 Ah

1. Vær oppmerksom på at batteriet må vedlikeholdslades hvis scooteren ikke brukes regelmessig, eller bare kjøres korte strekninger. Batteriet må tas ut og lagres frostfritt når scooteren ikke brukes. Lad med en elektronisk lader på 0,5 A. en gang pr. mnd.

2. Sett tenningen i stilling 0 (off) ved batteribytte eller när du skal lade batteriet.

3. Polene på batteriet er: "+" = Rød "-" = Svart

2. Forgasser og tomgangsjustering

1. Bruk en ikke brennbar renseveske.
2. Hell rensevesken i et kar og legg luftfiltret i karet og gjør det rent
3. Klem på filtret med hendene for å presse ut rensevesken. Ikke vri filterelementet, da kan det bli ødelagt.
4. Ha på noen dråper olje og fordel det ved å klemme på filteret.

4. Tennplugg

Rengjør tennpluggen med stålbørste.

1. Ta ut peilepinnen.

2. Skru ut tappeskruen så oljen renner ut..

3. Sett tappeskruen tilbake, vær nøye med at det blir tett..

4. Fyll på ca. 0,8 L ny olje (oljetype, se under "Drivstoff og motorolje"). Ved peiling av oljenivå skal peilepinnen kun settes i hullet, ikke skrus inn!

5. Trekk til alle muttere og skruer.

7. Bremsesystemet

① Bakbremsen

Juster mutteren ved bakhjulet til riktig dødgang oppnås

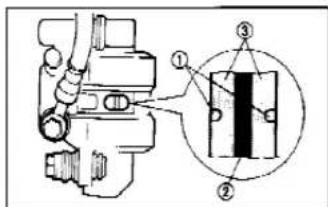

② Frambremsen

- Klem inn bremsehändtaket og sjekk slitasjeindikatoren. Hvis indikatoren er nærme bremseskiva, ta kontakt med verksted for å bytte bremseklosser.

Kontroller dette før du kjører

• Kontroller at det ikke er noen lekkasje av bremsevæske.
• Kontroller om det er sprekker eller skade på bremseslangen.
• Kontroller dødgangen på bremsehåndtaket, det skal være 10-20mm, dødgangen skal opprettholdes når man klemmer flere ganger.
  ◆ Kontroller at bremsene har full virkningskraft.
  ◆ Kontroller bremsevæskenivået

Hvis feil bremsvæske brukes kan det bli luft i bremsesystemet, dette kan resultere i dårlig virkning av bremsene.

ADVARSEL:

Sørg for å ha riktig dekktrykk, feil trykk resulterer i dårlige kjøreegenskaper og feil dekkslitasje. Kontroller dekktykk og mønsterdybde samtidig som du utfører vanlig ettersyn på scooteren.

Dekktrykk: Foran 200 kpa, (2 kg/cm ^4 )

Bak 225 kpa (2,3 kg/cm ^4 ).

Mønsterdybde: Det anbefales dekkbytte när dekkmønsteret er mindre en 1 mm.

Advarsel:

♦ Dekkdimensjonen er 3.5-12-42J foran og bak. Bruk av andre dekkdimensjoner kan forårsake problemer.

◆ Riktig dekktrykk og dekk uten skader er meget viktig for sikker kjøring med din scooter.

9. Startmotor

Kontroller at skruer og muttere er godt festet.

10. Sikringer

Hvis lyset eller annen elektrisk funksjon ikke virker, sjekk først hovedsikringen. Den sitter ved batteriet

ADVARSEL:

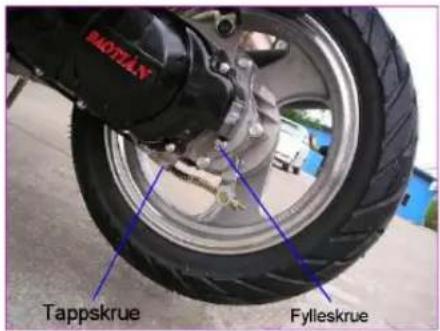

Bruk alltid girolje type SAE 85w/90. Reparasjon og service skal utføres av MC/moped verksted. Oljemengde: 0,1 ltr.

- Fyll på riktig mengde ny olje og sett på plass fylleskruen.

Verktøy

Et verktøysett for daglig bruk følger med scooteren.

Tekniske spesifikasjoner

Kategori		Spesifikasjoner
Mål	LengdeBreddeHøydeHjulavstand	1660 mm663 mm1100 mm1210 mm
Vekt	Vekt uten lastMaks last	82 kg150 kg
Kapasitet	Maks hastighetKlatreevne	45 km/h ≥ 6^
Elektrisk anlegg	TennpluggBatteriSikringHovedlysBlinklysBremselysVarsellamper	NGK C7HSA12V/4AH10A12V 35W12V 10W12V 21W/8W12V 5W
Bensintank volumMotorolje volum		5.5L1L
Motor	ModellTypeSylinderBoring og slaglengdeSylinder volumKompresjonsforholdMaks effektMaks dreiemomentForgasserLuftfilterTenningssystemStarterKjølingSmøring	139QMA1sylinder, luftkjølt4-takt139 x 41.4mm49.5cc10.5:12.61 kW /8000(v/min)3,29 Nm /7000(v/min)PZ18JSkumgummiCDIElektrisk/kickstartLuftkjølingTrykk
Ramme		Stålrørramme
Fjæring	Støtdemper foranStøtdemper bak	2 hydrauliske dempere1 demper med spiralfjær
Bremseanlegg		Skive foran, trommel bak
Dekk		110/70-12 47J foran110/70-12 47J bak

Servicehefte

NB. For at garantien skal gjelde må service utføres i henhold til serviceboken. Service skal utføres av et autorisert verksted.

Kjørelengde / Servicepunkt	Km	300	1000	3000	6000	12000
Batteri		Lade / I	Lade / I	Lade / I	Lade / I	Lade / I
Fester og tilkobling til eksosanlegg		T	T	T	T	T
Topplokk, sylinder og eksosanlegg		--	K	K	K	K
Stempelfjærer					I	I/B
Variator foran				I	Vekter S	S
Justering av ventiler		I	--	I	I	I/Rengjør
Forgasser		I	I	I	I	I
Luftfilter		Bytt hver 3000km
Tennplugg		I	--	I	S	S
Bensinslange		Bytt hvert tredje år
Variator		--	--	--	I	I
Variatorreim		Bytt hver 3000km
Motorolje		S	S	Bytt hver 3000km / 12 måneder
Bremser - Bytt bremsevæske hvert tredje år		I	I	I	I	I
Frontgaffel og styring		I	I	I	I	I
Bakre fjæring		I	I	I	I	I
Dekk		I	I	I	I	I
Trekk etter skruer og bolter		T	T	T	T	T
Girolje		S	Bytt hver 3000km
Wirer (gass og bakbremswire)		--	--	I	I	I
Startmotor		--	--	--	I	I

Tegnforklaring: I= Inspeksjon og rengjøring, juster, skift eller smør ved behov. K = Kontrollere, S = Skift, T= trekk til.
Utfør service oftere hvis du kjører mye under støvete forhold.
Glem ikke å lese avsnittet "Kontroll føre kjøring".

Stempel og underskrift ved utført service.

Service (km)	Kilometerteller (km)	Stempel og underskrift av autorisert verksted
300
1000
3000
6000
9000
12000
15000
18000
21000
24000
27000
30000
33000
36000
39000
42000
45000
48000
51000
54000
57000
60000
63000
66000
69000
72000
75000

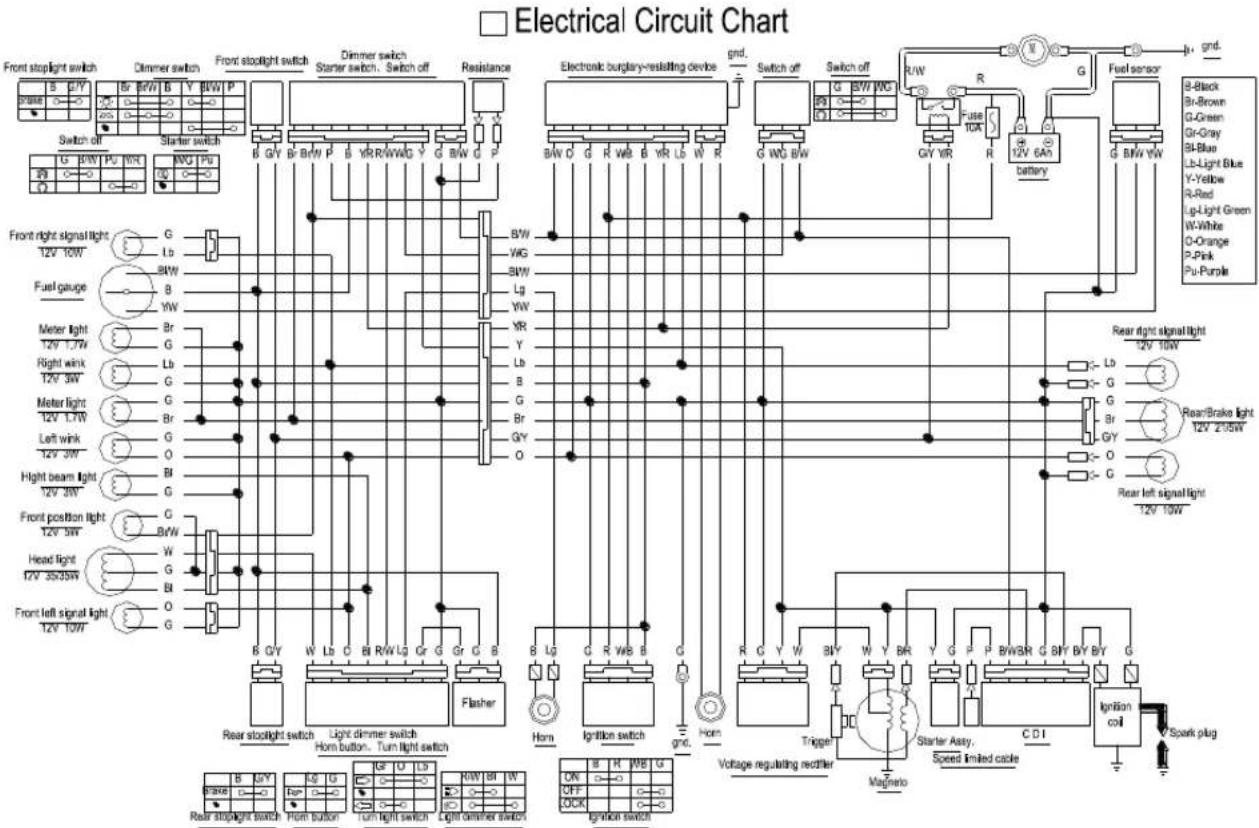

Koblingsskjema
