BRUKSANVISNING SE2522 Ricoo

MONTAGEANLEITUNG

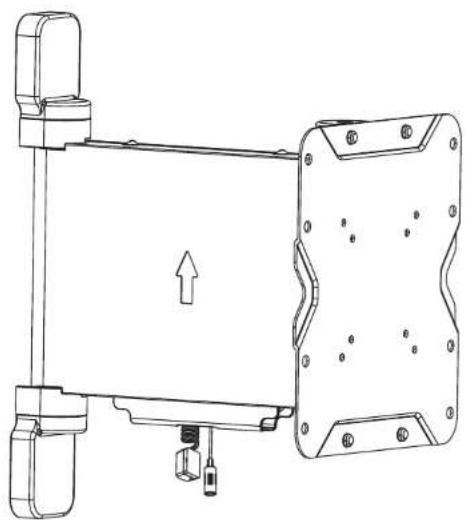

Fernbedienbare motorisierte TV / Monitor Wandhalterung

Technical line drawing of a mechanical assembly with mounting brackets and a central component (no text or symbols)

ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN. MISSACHTUNG KANN ZU SACHSCHÄDEN ODER SCHWEREN VERLETZUNGEN FÜHRENI

SE2522

75×75 100×100 200×100 200×200

35kg (77lbs) MAX

ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgeiesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwendet werden. Unsachgemäße Installation dieses Produkts kann Schäden verursachen oder zu schweren Verletzungen führen.
• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.
• Stellen Sie sicher, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.
• Bei der Montage an die Holz-Wandbalken, stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweiten Person unterstützen, wenn Sie die Konstruktion oder angeschlossene Komponente heben oder ausrichten möchten.
• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung der Schrauben kann zu Schäden an der Konstruktion führen und reduziert die Haltbarkeit der gesamten Konstruktion.
• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im Freien kann zu Produkt- und Personenschäden führen.

Lieferumfang

WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie ihren Händler.

Technical line drawing of a mechanical assembly with mounting brackets and a central component (no text or symbols)

Grundgerüst (x1) A

Dekorative Abdeckung (x2) B

Fembedienung (x1)

Stromadapter (x1) D

Paket M

M4×14 (×4) M-A

M5×14 (×4) M-B

M6x14 (x4) M-C

M8×20 (×4) M-D

D5 Unterlegscheibe (x4) M-E

D8 Unterlegscheibe (x4) M-F

Abstandshalter (x8) M-G

Paket W

ST6.3x55 (x4) W-A

Betonwand-Dübel (x4) W-B

D6 Unterlegscheibe (x2) W-C

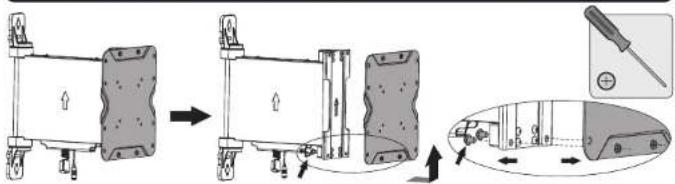

1. Trennung der Frontplatte vom Grundgerüst


Lösen Sie die zwei unteren Schrauben mit einem Schraubenzieher und trennen Sie die Frontplatte von dem Grundgerüst.

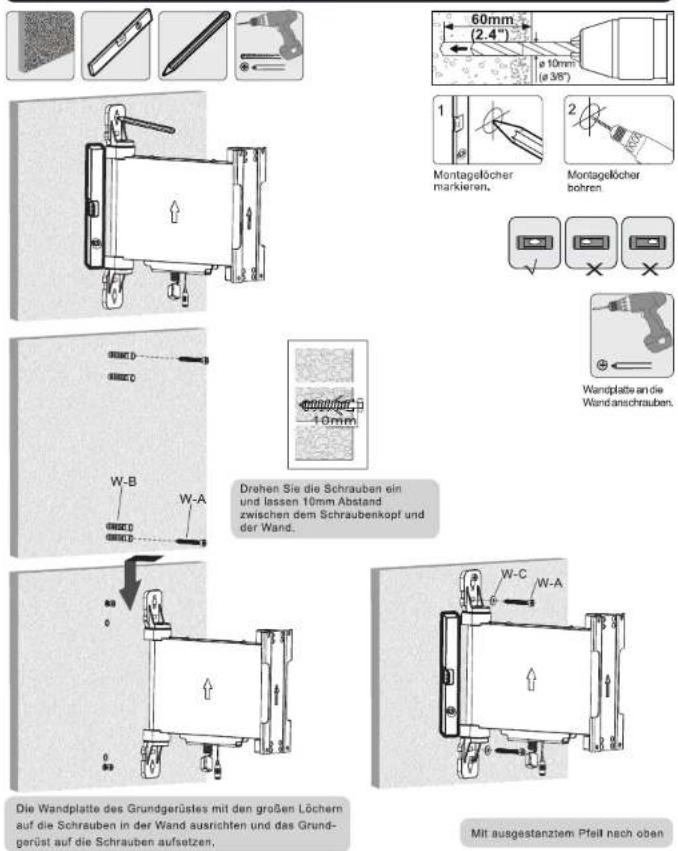

2a. Befestigung an der Holzbalkenwand

Technical line drawing of a mechanical assembly with no visible text or symbols

Holzbalken mit Balkenfinder finden und die Montagelöcher markieren

Montagelöcher bohren.

Wandplatte an die Wend anschrauben.
Drehen Sie die Schrauben ein und lassen 10mm Abstand zwischen dem Schraubenkopf und der Wand.

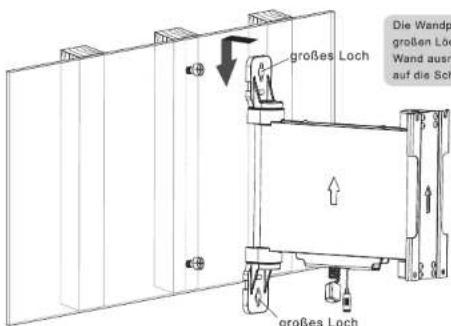

Die Wandplatte des Grundgerüstes mit den großen Löchern auf die Schrauben in der Wand ausrichten und das Grundgerüst auf die Schrauben aufsetzen.

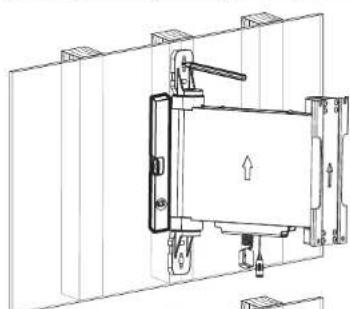

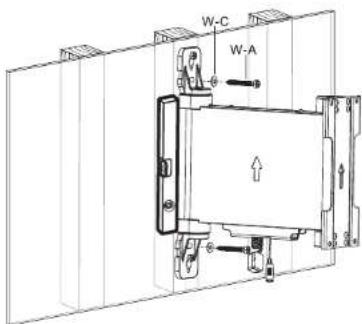

Montieren Sie die zwei restlichen Schrauben. Richten Sie das Grundgerüst waagerecht aus. Anschließend ziehen Sie alle Schrauben fest an.
Mit ausgestanztem Pfeil nach oben

! WARNING

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
• Installateure sind dafür verantwortlich, die nötigen Werkzeuge für andere Arten von Einbausituationen zur Verfügung zu stellen
• Installateurs müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.

2b. Befestigung an der Massivbetonwand

WARNUNG

Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.

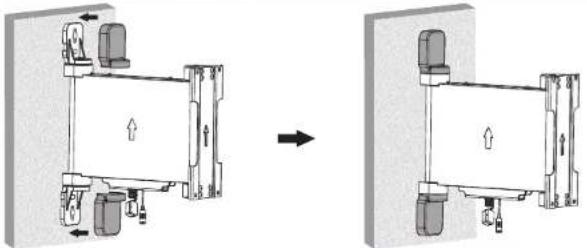

1. Montage der dekorativen Abdeckungen


Mechanical assembly diagram showing a vehicle chassis before and after assembly, with no visible text or symbols.

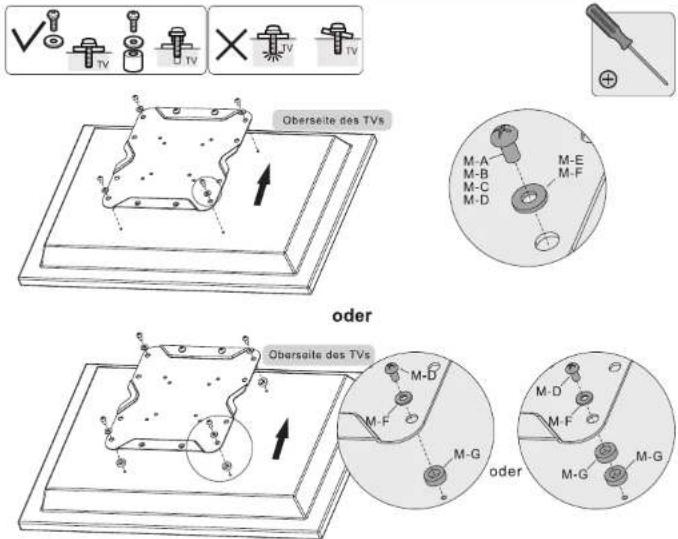

1. Montage der Frontplatte

Beachten: Wählen Sie die zu Ihrem TV passenden Schrauben, Unterlegscheiben und falls erforderlich die Abstandshalter. - Montieren Sie die Montageschienen so nah wie möglich zur Mitte des TV-Gerätes. - Fixieren Sie die Montageschienen mit Hilfe von den dazugehörigen Schrauben.

Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen!

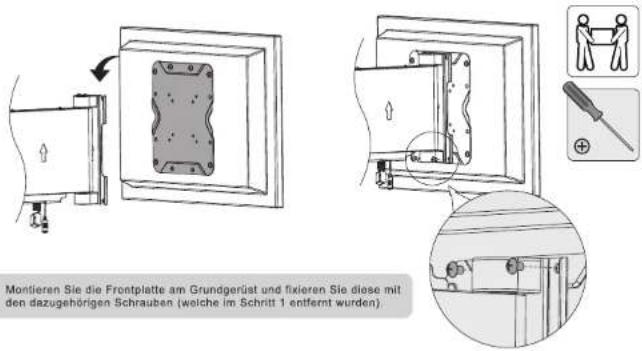

1. Aufhängung des TV-Geräts an die Wandhalterung / das Grundgerüst


1. Kabelführung

• Schließen Sie die Kabel an Ihrem Fernseher an und führen Sie die Kabel durch die Führungsschliene Beachten: - Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird.

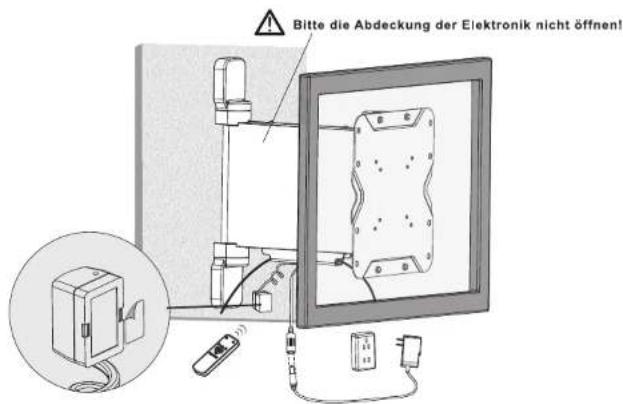

• Montage des IR-Empfängers


Stromleitung nicht anschließen, bis das Produkt einsatzbereit ist!
Aufkleberpapier ablösen. IR-Empfänger auf der gewünschten Position aufkleben. Stellen Sie sicher, dass das IR-Signal von keinen Hindernissen beeinträchtigt wird.

1. Betriebsanleitung der Fernbedienung


Fernbedienung Tastenbefehle

Schritt 1: Beim Stromanschluß ertönt ein "Beep"-Signal. Die Halterung befindet sich jetzt im Stand-By Modus.

Schritt 2: Drücken Sie die Taste OK. Die Halterung fährt zum Ursprungs-zustand (flach an der Wand) und es ertönt ein "Beep"-Signal. Die Halterung ist betriebsbereit und wartet auf ein Befehl

Schritt 3: Folgen Sie der Tastenfunktion-Anleitung um die Halterung auszurichten.

Beachten: • Wenn die Halterung auf ein Hindernis stößt oder es technische Probleme in dem Drehmechanismus gibt, stoppt die Halterung automatisch und es ertönen drei "Beep"-Signale.

- Wenn die Halterung auf ein Hindernis stößt, beseitigen Sie das Hindernis und drücken Sie die Halterung mit der Hand flach an die Wand. Drücken Sie die Taste ☐ auf der Fernbedienung. Die Halterung ist jetzt wieder betriebsbereit.

Tastenfunktion-Anleitung

"Raus" Taste. Drücken Sie die Taste 🚙️. Die Halterung wird komplett ausgefahren.

"Rein" Taste. Drücken Sie die Taste 🙏. Die Hallerung wird komplett eingefahren.

"Stopp" Taste

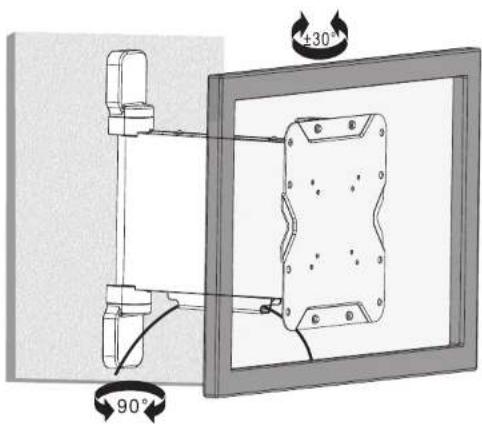

"Nach links" Taste, Drücken Sie die Taste (1), die Halterung wird nach links geschwenkt bis die Taste (OK) gedrückt wird oder die Halterung -30° Schwenkung erreicht hat. Bitte beachten: Diese Taste kann nur benutzt werden, wenn die Halterung komplett ausgefahren ist

"Nach rechts" Taste, Drücken Sie die Taste ☐, die Halterung wird nach rechts geschwenkt bis die Taste ☐ gedrückt wird oder die Halterung 30° Schwenkung erreicht hat. Bitte beachten: Diese Taste kann nur benutzt werden, wenn die Halterung komplett ausgefahren ist

Memory Taste 1, Drücken und halten für 5 Sekunden, es erlönen zwei "Beep"-Signale, LED leuchtet für 1 Sekunde auf. Die ausgewählte Einstellung ist auf der Taste "1" gespeichert (Position 1).

Memory Taste 2. Drücken und halten für 5 Sekunden, es erönen zwei "Beep"-Signale, LED leuchtet für 1 Sekunde auf. Die ausgewählte Einstellung ist auf der Taste "2" gespeichert (Position 2).

+OK Position der Taste (part) aufrufen (Position 1). Drücken Sie kurz die Taste (1), anschließend drücken Sie die Taste (OK). Wandhalterung stellt automatisch die gespeicherte Position ein und es ertrönt ein "Beep"-Signal.

- OK Position der Taste 📂️ aufrufen (Position 2). Drücken Sie kurz die Taste 📋, anschließend drücken Sie die Taste 📋. Wandhalterung stellt automatisch die gespeicherte Position ein und es ertönt ein "Beep"-Signal.

+OK Anlem-Taste, bitte lesen Sie die folgende Anleitung für mehr Information.

Aniern-Modus Bedienungsanleitung

Beim Verlust oder einem Defekt der Hallerungs-Fernbedienung, bleibt diese Hallierung nahezu unbrauchbar.

Der Anlem-Modus ist dafür da, die Halterung mit einer Fernbedienung von einem TV (nur bekannte Marken) bedienen zu können

Beachten:

- TV-Fembedienung kann nicht alle Funktion der originalen Fernbedienung ersetzen. Nur die Funktionen der folgenden Tasten sind anlembar / nutzbar.

- Sie müssen folgende Regel bei Benutzung der Haltenung mit einer TV-Fernbedienung befoigen

- Wählen Sie immer eine Taste auf der TV-Fembedienung, welche entweder keine Funktion beisitzt oder keine direkten Funktionen des TVs steuert.

Anlern-Modus Anleitung:

Schritt 1: Drücken und halten Sie die Taste zum für 5 Sekunden bis die LED auf der originalen Fernbedienung der Halterung dauerhaft leuchtet, drücken Sie anschließend die Taste (OK). Es erfüllt ein "Beep" Signal und die rote LED auf dem IR-Empfänger der Halterung leuchtet dauerhaft. Die Halterung befindet sich im Antern-Modus.

Schritt 2: Für das Anlernen der Taste ☑, drücken Sie die Taste ☑ auf der originalen Fernbedienung der Halterung bis zwei "Beep"-Signale entünen, die rote LED an dem IR-Emplänger wechselt zu langsamen Binklicht.

Schritt 3: Richten Sie die TV-Fernbedierung auf den IR-Empfänger aus und drücken Sie die Taste an der TV-Fernbedierung welche Sie für die Funktion der Taste nutzen möchten bis drei "Beep"-Signale erlänen. Die rote LED an dem IR-Empfänger wechselt vom langsamen zum schnellen Blinklicht.

Schritt 4: Drücken Sie die Taste 100 an der originalen Fernbedienung der Hinterung bis vier "Beep"-Signale ertönen. Die rote LED an dem IR-Empfänger erfascht. Die Taste wurde erfolgreich angelemt. Wenn es nur ein "Beep"-Signal ertört, schlug die Aniemung feht! Dies bedeutet, dass die TV-Fernbedienung nicht unterstützt wird. (Bitte Schritt 1 bis Schritt 4 für jede zu anemende Taste wiederholen.)

"Power"-Taste an der TV-Fembedienung anlemen

Drücken und halten Sie die Taste 30% für 5 Sekunden bis die LED an der originalen Fembedienung der Halterung dauerhaft leuchtet, drücken Sie jetzt die Taste (OK) an der originalen Fembedienung der Halterung. Es erönt ein "Beep" Signal, die rote LED an dem IR-Empfänger leuchtet dauerhaft. Drücken und halten Sie jetzt die Taste 10% an der originalen Fembedienung der Halterung bis zwei "Beep". Signale ertönen. Lassen Sie jetzt die Taste 10% los. Die rote LED an dem IR-Empfänger wechselt zu langsamen Binken.

Richten Sie die TV-Fernbedienung auf den IR-Empfänger und drücken Sie die Taste "Power" an der TV-Fernbedienung Es erlönen drei "Beep"-Signale. Die rote LED an dem IR-Empfänger wechselt vom langsamen zum schnellen Blinklicht. Drücken Sie die Taste (Sön) an der originalen Fernbedienung der Halterung bis vier "Beep"-Signale erlönen. Die rote LED an dem IR-Empfänger erlischt: "Power"-Taste wurde erfolgreich angekarnt. Beim drücken der Taste "Power" wird die Halterung automatisch zurück gesetzt.

Beachten: Wenn in einem Schritt keine Aktivität für mehr als 20 Sekunden gibt, wird der Anlem-Modus automatisch beendet.

Wartung

- Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest

• Bei Fragen kontaktieren Sie Ihren Händler
