BRUKSANVISNING D55364 XXLFI ASKO

Vi håper at produktet svarer til dine forventninger, og at det vil oppfylle behovene dine i mange år framover. Skandinavisk design er en kombinasjon av rene linjer, hverdagsfunksjonalitet og høy kvalitet. Dette kjennetegner alle våre produkter og er grunnen til at de er så populære verden over.

For å få best mulig utbytte av den nye oppvaskmaskinen anbefaler vi at du leser bruksanvisningen før du tar oppvaskmaskinen i bruk. Bruksanvisningen inneholder også informasjon om hvordan du unngår miljøpåvirkning.

	2Panelene	15Feilsøking
	3Sikkerhetsinstrukser	18Informasjon
Før du vasker opp for første gang	4	19Teknisk infc
	5Sett inn oppvasken	20Installasjon
	7Bruke oppvaskmaskinen	21Service
	10Innstillinger	22Programtab
	13Vedlikehold og rengjøring	23Egne notate

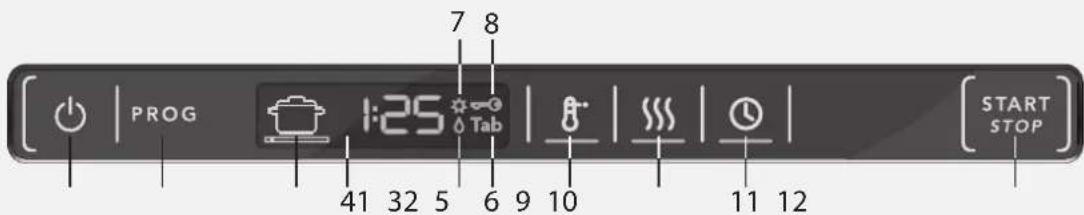

Panelene

1 På/Hvilemodus
2 Programvelger
3 Programsymbol
4 Display

5 Glansemiddelindikator
6 TAB (3in1/kombi-oppvaskmiddel)
7 Saltindikator
8 Barnesikring (tastlås)

9 Høy temperatur
10 Lang tørking
11 Utsatt start
12 Start/Stop

Panelet har sensorknapper med lydsignal for bekreftelse (se kapittel Innstillinger).

OBS!

- To minutter etter siste tastetrykk settes bakgrunnsbelysningen i panelet i energisparemodus. Lukk døren og åpne den igjen, trykk eventuelt på knappen På/Hvilemodus for å aktivere panelet igjen.

Sikkerhetsinstrukser

Generelt

• Les og ta vare på bruksanvisningen!
• Ikke bruk oppvaskmaskinen til noe annel enn det som angis i denne bruksanvisningen.
• Ikke belast døren til oppvaskmaskinen eller oppvaskkurvene med noe annel enn oppvask.
• La ikke døren til oppvaskmaskinen stå i åpen stilling, da blir den en snublefare.

•Bruk kun maskinoppvaskmiddel!

- Denne maskinen kan brukes av barn fra 8 år og personer med nedsatt fysisk evne, nedsatt mental evne, åndsfravær eller mangel på erfaring og kunnskap. Disse personene må ha tilsyn ved bruk av maskinen eller få anvisninger om hvordan maskinen skal brukes og forstå de risikoer som kan forekomme. Rengjøring av maskinen må ikke utføres av barn uten tilsyn.

- Barn må passes på, slik at de ikke leker med oppvaskmaskinen.

- Skadet nettkabel må bare skiftes ut av kvalifisert fagpersonell.

- Denne oppvaskmaskinen skal brukes i private husholdninger eller på lignende steder, som:

- personalkjøkken i butikker, på kontorer eller i andre arbeidsmiljøer.

- bondegårder.

- av gjester på hotell, motell eller i andre typer innkvarteringsmiljøer.

- Plasser aldri oppvask med løsemiddelrester i oppvaskmaskinen, på grunn av eksplosjonsfaren. Oppvask som inneholder aske, voks og smørefett må heller ikke vaskes i oppvaskmaskinen.

ADVARSEL!

Kniver og andre spisse gjenstander må settes i bestikkurven med spissen ned eller legges horisontalt i de øvrige kurvene.

Installasjon

Se kapittelet Installasjon.

Barn og sikkerhet

• Lukk alltid døren og start programmet umiddelbart når du har fylt på maskinoppvaskmiddel.
• Hold barn borte fra oppvaskmaskinen när den er åpen. Den kan fortsatt inneholde rester av maskinoppvaskmiddel!
• La ikke barn bruke eller leke med oppvaskmaskinen. Vær spesielt oppmerksom når døren er åpen.

ADVARSEL!

Pass på barna - maskinoppvaskmiddel er etsende!

Oppbevar maskinoppvask- og glansemiddel utilgjengelig for barn! Hvis noen har svelget maskinoppvaskmiddel, må de snarest mulig få noe å drikke, ett til to glass melk eller vann. Ikke forsøk å framkalle brekning. Kontakt lege! Hvis noen har fått maskinoppvaskmiddel i øynene, så skyll (minst 15 minutter) i rikelig med vann.

Aktiverebarnesikring(KidSafe™)

For å unngå at barn starter oppvaskmaskinen, er det mulig å aktivere en barnesikring (tastelås), se kapittel Innstillinger.

Vinteroppbevaring/transport

•Oppbevar oppvaskmaskinen frostfritt.
- Unngå lang transport i sterk kulde.
- Transporter oppvaskmaskinen stående eller liggende på rygg

Overfyllingsvern

Overfyllingsvernet starter utpumping og slår av vanntilførsel hvis oppvaskmaskinens vannivå stiger over det normale. Hvis vernet utløses, slå av vanntilførselen og ring etter service.

Rengjøring

Når du rengjør kanten rundt døren, skal du bare bruke en lett fuktig klut. Ikke spray med sprayflaske! Vann kan trenge inn i låsen og komme i kontakt med de elektriske komponentene.

Emballasje

• Når oppvaskmaskinen er utbrukt og skal avhendes, må den settes helt ut av funksjon. Dra ut kontakten og klipp ledningen så kort som mulig.
• Oppvaskmaskinen er produsert og merket med tanke på gjenvinning.
• Kontakt kommunen for å få informasjon om hvor oppvaskmaskinen skal gjenvinnes på riktig måte.

Med noen oppvaskmaskiner følger det programskilt på ulike språk. Monter programskiltet med ønsket språk på oversiden av døren.

For at du skal få et godt oppvaskresultat må oppvaskmaskinen ha mykt vann (vann med lavt kalkinnhold). Hardt vann forårsaker hvitt belegg på oppvasken og i oppvaskmaskinen.

Vannets hardhet angis i følgende skalaer: Tyske hardhetsgrader (°dH) og franske hardhetsgrader (°fH). Innkommende vann med en hardhetsgrad over 6°dH (9°fH) må avkalkes. Dette utføres automatisk ved hjelp av det innebygde avkalkingsanlegget. For at avkalkingsanlegget skal fungere optimalt, må anlegget stilles inn i henhold til hvor hardt det innkommende vannet er.

Finn ut hvilken hardhetsgrad vannet har, ved å kontakte vannverket i kommunen din, eller mål vannhardheten ved hjelp av medfølgende testremse. Når du har stilt inn avkalkingsanlegget, doserer du maskinoppvask- og glansemiddel som om du har bløtt vann.

Slikbrukerdutestremsen:

1 Vri på vannkranen og la vannet renne i noen minutter.
2 Fyll et glass med kaldtvann.
3 Ta testremsen ut av emballasjen.
4 Dypp testremsen i vannet i ca. ett sekund.
5 Vent i ett minutt. Sammenlign deretter fargene til firkantene med vannhardhetstabellen.

Stille inn avkalkingsanlegget

I kapittel Innstillinger på side 12 ser du hvordan du stiller inn avherderen. Glem ikke å fylle salt i saltbeholderen etter at du har stilt inn avherderen.

Fylle på salt

Før du bruker en oppvaskmaskin med avkalkingsanlegg, må du fylle på salt i saltbeholderen. Bruk grovt salt eller spesialsalt for oppvaskmaskiner.

ADVARSEL!

Fyll på salt rett før du skal vaske opp. For å unngå rustflekker må oppvaskmaskinen skylles gjennom like etter påfyllingen.

Hell aldri maskinoppvaskmiddel i saltbeholderen! Dette fører til at avkalkingsanlegget ødelegges!

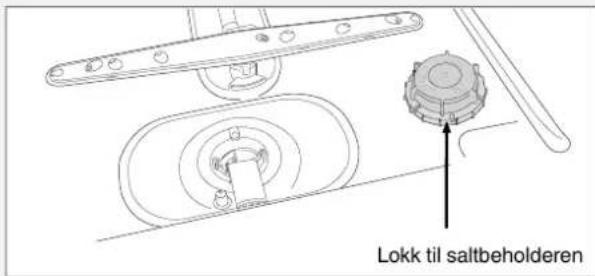

1 Skru først av lokket, som vist på bildet.
2 Sett trakten, som følger med oppvaskmaskinen, i påfyllingshullet til beholderen. Hell først i ca. 1 l vann.
3 Fyll deretter på så mye salt (maks. 1,5 kg) at beholderen blir full.
4 Tørk bort overflødig salt, slik at lokket kan skrus skikkelig fast.
5 Kjør et program slik at eventuelt salt i oppvaskmaskinen skylles bort.

Indikeringforpåfyllingavsalt

Når saltet er brukt opp og må fylles på, lyser symbolet ovenfor i displayet.

Når det ikke er mer salt, skrur du av lokket og fyller beholderen med salt. Vann trengs bare første gangen! Tørk rent og skru igjen. Kjør et program slik at eventuelt salt i oppvaskmaskinen skylles bort.

OBS!

Etter påfylling kan det ta litt tid før symbolet slokkes.

Tørkingen går raskere og får et bedre resultat hvis man bruker glansemiddel. Du får også et finere resultat med klar og flekkfri oppvask.

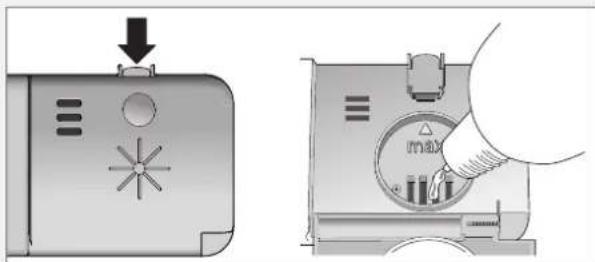

1 Åpne lokket til glansemiddelbeholder.
2 Fyll forsiktig på glansemiddel. Fyll på glansemiddel bare opp til nivået som er markert med max.
3 Tørk bort eventuelt overflødig glansemiddel rundt beholderen.
4 Lukk lokket skikkelig.

Når glansemiddelet er brukt opp og må fylles på, lyser symbolet ovenfor i displayet.

OBS!

Etter påfylling kan det ta litt tid før symbolet slokkes.

Sett inn oppvasken

Stille inn dosering av glansemiddel

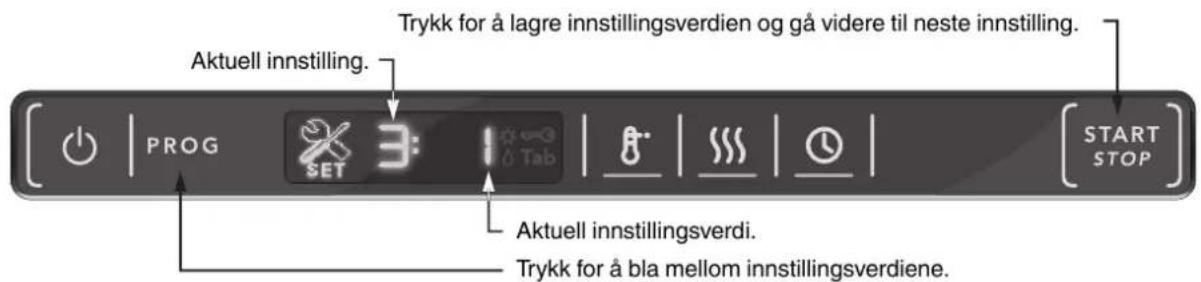

I kapittel Innstillinger beskrives hvordan du stiller inn doseringen av glansemiddel. Doseringen av glansemiddel kan stilles inn fra

6: 0 (Av) til 6: 6 (Høy dosering). (Forhåndsvalgt fra fabrikk: 6: 5)

∅kdoseringenavglansemiddel:

• Hvis oppvasken har vannflekker.

Reduserdoseringenavglansemiddel:

• Hvis oppvasken har en hvit/blå, klebrig film.
  • Hvis oppvasken har skjolder.
• Ved skumdannelse. Hvis du har svært bløtt vann, kan glansemiddelet spes ut med halvparten vann.

Vask økonomisk

Vaskbaremedfullmaskin

Vent med vaskingen til oppvaskmaskinen er full, så sparer du energi. Bruk programmet Avspyling til å skylle oppvasken hvis du får problemer med lukt mens du venter på at oppvaskmaskinen skal bli full.

Vaskvedlaveretemperatur

Er oppvasken bare lett skitten, kan du i visse programmer velge en lavere temperatur. Se videre under avsnittet Velge tilleggsvalg i kapittel Bruke oppvaskmaskinen.

VelgprogrammedtilleggsvalgetKorttørking

Bruk Kort tørking for å spare energi. Du får et bedre tørkeresultat hvis du setter døren litt på gløtt etter avsluttet program.

Ikkeskyllunderrennendevann

Skrap bare bort større matrester før du fyller oppvaskmaskinen.

Velgmiljøvennligoppvaskmiddel

Les miljødeklarasjonene på emballasjen!

Kobletilkaldtvann...

Hvis du varmer opp boligen med olje eller strøm.

Kobletilvarmtvann

(maks.70°C)...

Hvis du bruker for eksempel fjernvarme, solceller eller bergvarme til oppvarming av boligen. Ved å velge varmtvannstilkobling sparer du oppvasktid og reduserer oppvaskmaskinens strømforbruk.

Sart oppvask

Ikke alt utstyr tåler å vaskes i oppvaskmaskin. Dette kan skyldes flere forhold. Visse materialer tåler ikke sterk varme, andre kan skades av maskinoppvaskmiddelet.

Sartdekor

Porselen med dekor som er plassert oppå glasuren (overflaten føles da ru) bør ikke maskinoppvaskes.

Krystall/glass

Sett inn gjenstandene slik at de ikke støter borti hverandre under vaskingen. Bruk et kort program med lavest mulige oppvasklemperatur. Velg Kort tørking. Antikke og svært sarte gjenstander bør ikke vaskes i oppvaskmaskin.

Glass som vaskes i maskin ved høye temperaturer, kan med tiden få et grått slør som ikke kan fjernes. Vask opp finglassene ved lav temperatur og med lav oppvaskmiddeldosering.

Sølv

Gjenstander av sølv og rustfritt bør ikke komme i berøring av hverandre, fordi sølvet da kan misfarges.

Bestikkmedlimtehåndtak

Visse typer lim låler ikke maskinoppvask. Håndtakene kan i så fall løsne.

Tre

Tregjenstander bør vaskes i maskin bare hvis de er merket Maskinoppvask.

Aluminium

Aluminium kan bli matt av maskinoppvask. Aluminiumskjeler av god kvalitet kan imidlertid vaskes i maskin, selv om de da taper litt av glansen.

Plastgjenstander

Unngå å vaske plastgjenstander som ikke tåler høye temperaturer.

Oppvaskmaskinens kurver

Oppvaskmaskinen er utstyrt med overkurv og underkurv med bestikkurv.

Kurvenekanseannerledesutaltetteroppvaskmaskinensutførelse.

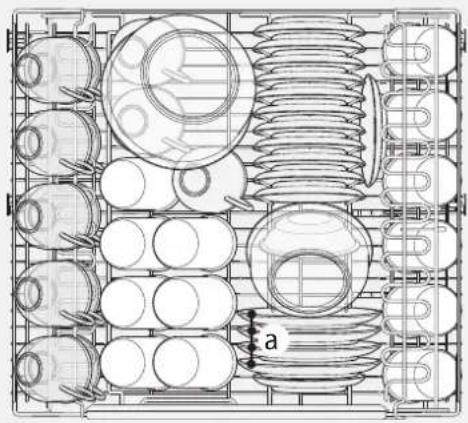

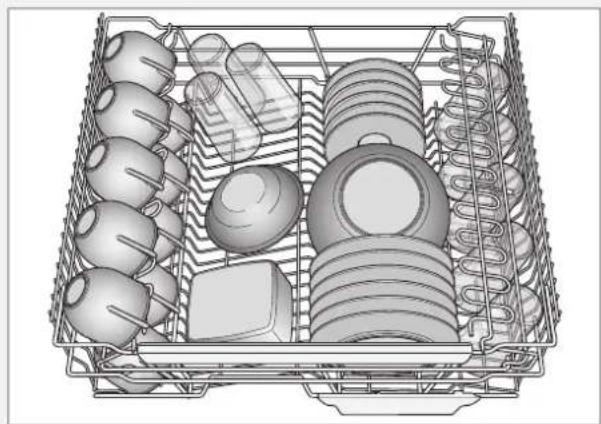

Overkurven

Legg glass, kopper, skåler, asjetter og fat i overkurven. Snu alle skitne flater innover og nedover! Vinglass settes i vinglasshyllen, og kniver legges i knivstativet til høyre hvis dette finnes.

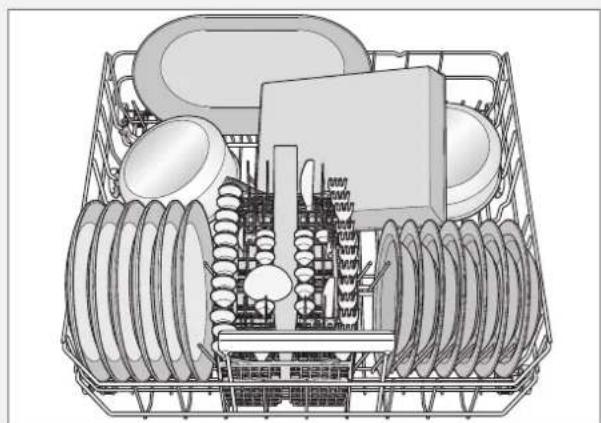

Plasser tallerkener, asjetter, serveringsfat, gryter og bestikk (i bestikkurven) i underkurven.

Plasser gryter og kjeler i bakerste, høyre del av underkurven. Det gir best mulig utnyttelse av oppvaskeffekten fra det bakre spraymunnstykkel (WideSpray™), som er beregnet for denne typen oppvask.

Plasser bestikket med skaftene nedover, bortsett fra skarpe kniver, og så spredt som mulig. Pass på at skjeer ikke ligger inntil hverandre.

Bestikkurven bør plasseres i fremre, midterste del av underkurven. Det gir best mulig utnyttelse av oppvaskeffekten fra det unike spraymunnstykket (Power Zone Cutlery™), som er beregnet for bestikkurven.

ADVARSEL!

Kniver og andre spisse gjenstander må settes i bestikkurven med spissen ned eller legges horisontalt i de øvrige kurvene.

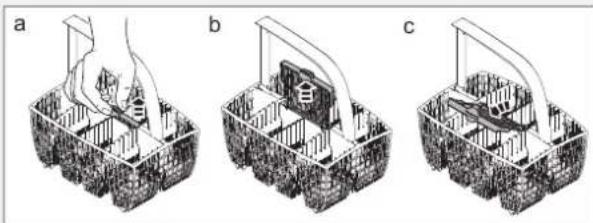

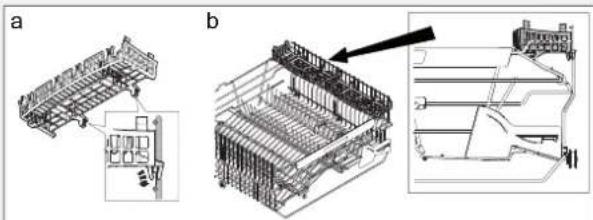

Nedfellbarlukeforsmåting

Bestikkurven har en nedfellbar luke i midten for småting eller smale skaft, for eksempel elektriske visper.

Lokket på bestikkurven kan tas av og for eksempel brukes som ekstra bestikkurv i overkurven, se nedenfor.

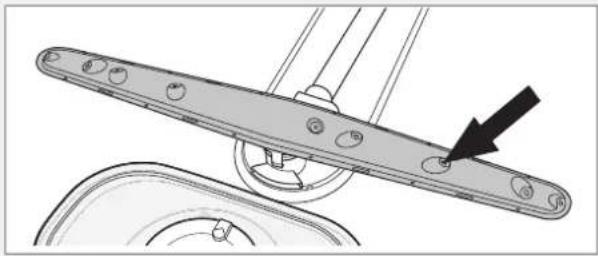

Kontroller at spylearmene kan bevege seg fritt.

Bruke oppvaskmaskinen

Doser maskinoppvaskmiddel

Maskinoppvaskmiddel skal doseres etter vannets hardhetsgrad.

Følg doseringsanvisningene på pakken med maskinoppvaskmiddel. Oppvaskmaskinen er utstyrt med et avkalkingsanlegg, doser derfor som om du har bløtt vann.

Overdosering av maskinoppvaskmiddel kan forringe oppvaskresultatet og utgjør dessuten en ekstra belastning for miljøet.

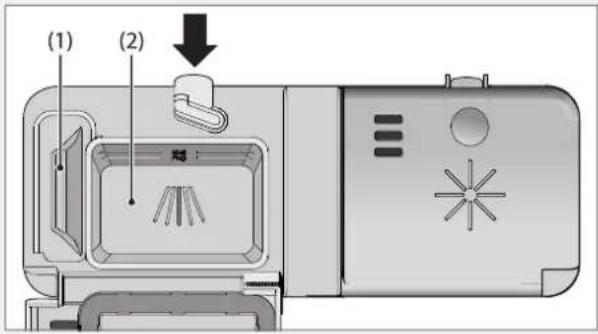

Hell oppvaskmiddelet i oppvaskmiddelkammeret. Det har et rom for forvask og et for hovedvask. Hvis det brukes pulver eller flytende maskinoppvaskmiddel, doserer du en mindre del av oppvaskmiddelet i skuffen for forvask. Ta kontakt med produsenten av oppvaskmiddelet hvis du har spørsmål om oppvaskmidler.

ADVARSEL!

Pass på barna - maskinoppvaskmiddel er etsende!

OBS!

Bruk kun maskinoppvaskmiddel! Håndvaskemiddel må ikke brukes, fordi skumdanningen hindrer oppvaskmaskinens arbeid.

Oppvasktabletter

Del tabletten i to hvis det er vanskelig å stenge doseringskammeret. Hvis lokket er spent og ikke kan åpnes på riklig måte, er det fare for at maskinoppvaskmiddelet doseres feil.

OBS!

Oppvasktabletter anbefales ikke i korte programmer (under 75 minutter). Bruk da i stedet pulver- eller flytende maskinoppvaskmiddel.

3in1/kombi-oppvaskmiddel

Les anvisningene for disse produktene nøye. Hvis noe er uklart, kontakt produsenten av maskinoppvaskmiddelet.

I kapittel Innstillinger beskrives hvordan du kan aktivere TAB (3in1/kombioppvaskmiddel). Vær klar over at det må fylles salt i saltbeholderen. Hvis du ikke er fornøyd med oppvask- og tørkeresultatet, kan du deaktivere innstillingen TAB (3in1/kombioppvaskmiddel) og fylle på salt, oppvaskmiddel og glansemiddel. Se kapittel Før du vasker opp for første gang.

På/hvilemodus

Trykk på og hold knappen På/Hvilemodus inne til displayet tennes.

Velge program

Trykk en eller flere ganger på programvelgeren til ønsket program- symbol vises i displayet.

Auto Autovask

Oppvaskmaskinen registrerer hvor skitten oppvasken er, og tilpasser vannforbruk og temperatur etter det. Ved nyinstallasjon må programmel kjøres fem ganger før del har tilpasset seg helt og gir beste resultat.

Sterkvask

Program for svært skitten oppvask, for eksempel gryter, kjeler og gratengformer. Hvis oppvaskmaskinen ikke fylles av slik oppvask, kan du fylle på med tallerkener og så videre.

Normalvask

Kraftig hverdagsprogram som håndterer størknede matrester, men som ikke er beregnet for fastbrent mat, for eksempel gratengformer. Dette programmet har maksimal skylleeffekt og tar noe lengre tid enn Dagligvask.

Dagligvask

Også dette programmet er et effektivt hverdagsprogram for lett størknede matrester, men er ikke beregnet for fastbrent mat, for eksempel gratengformer.

Hurtigvask

Programmet benyttes til glass og porselen som er lett skitten, for eksempel kaffekopper.

Hygienevask

Dette programmet er ideelt å bruke når det stilles ekstra høye hygienekrav, for eksempel for tåteflasker og skjærebrett. Temperaturen er høy både i hovedoppvasken og i den siste skyllingen.

Skånevask

Dette programmet kan brukes til sart oppvask. Velg Kort tørking hvis du vil være ekstra forsiktig. Se også avsnittet Sart oppvask i kapittel Sett inn oppvasken.

EcoØkovask

Dette programmet er beregnet på vask av normalt skitten oppvask og er det mest effektive programmet når det gjelder kombinert energi- og vannforbruk.

Tilleggsvalget Høy temperatur må velges for å få det programmet som informasjonen for energimerkingen bygger på.

[NO TEXT]

Oppvaskoverkurv

Du kan bruke dette programmet hvis du bare skal vaske kopper og glass som står i overkurven. Lett skitten vask kan også settes i underkurven.

[No text]

Oppvaskunderkurv

Når du bare vil vaske tallerkener og bestikk i underkurven, kan du bruke dette programmet. Lett skitten vask kan også settes i overkurven.

Avspyling

Til skylling av oppvasken mens du venter på at oppvaskmaskinen skal bli full.

Velge tilleggsvalg

Hvis du vil velge en tilleggsfunksjon, trykk på en av knappene for tilleggsvalg. Feltet under knappen lyser när tilleggsvalget er aktivert. Hvilke tilleggsvalg du kan velge, varierer fra program til program. Når du har startet programmet, lagres tilleggsvalgene dine til neste gang du kjører samme program. Unntak er tilleggsvalget Utsatt start.

Høytemperatur

Aktiver dette tilleggsvalget hvis du ønsker et bedre oppvaskresultat. Maskinen arbeider da med en høyere temperatur i hovedvasken.

∅nsker du lavere temperatur, trykker du en gang til, slik at feltet under knappen slukkes.

Du kan variere temperaturene som vist nedenfor:

60 °C / 70 °C Sterkvask:

60 °C / 65 °C Normalvask:

60 °C / 65 °CDagligvask:

30 °C / 60 °CHurtigvask:

40 °C / 50 °CSkånevask:

50 °C / 54 °C∅kovask:

Oppvask overkurv: 55 °C / 65 °C

Oppvask underkurv: 55 °C / 65 °C

Langtørking

Takket være økt temperatur i siste skylling og en lengre tørkefase, blir tørkeresultatet bedre hvis du aktiverer tilleggsvalget Lang tørking. Energiforbruket går da noe opp. Tilleggsvalget kan velges i alle programmer unntatt Avspyling.

∅nsker du et program med Kort tørking, trykker du en gang til, slik at feltet under knappen slukkes.

Utsattstart

Hvis Utsatt start velges, starter oppvaskmaskinen 1–24 timer etter at du har trykt på knappen Start/Stop.

1 Trykk en gang på knappen for å aktivere Utsatt start. Trykk flere ganger eller hold knappen inne for å stille inn ønsket antall timer.
2 Trykk på Start/Stop, oppvaskmaskinen teller ned med 1 time om gangen og starter ved valgt tidsforsinkelse.

Trykk og hold Start/Stop inne i tre sekunder hvis du vil avbryte tilleggsvalget Utsatt start.

OBS!

Glem ikke å trykke på knappen Start/Stop for å starte programmet.

Starte oppvaskmaskinen

Trykk på og hold Start/Stop inne til displayet viser (symbol-let for at døren er åpen). Dette indikerer at oppvaskmaskinen er klar til å starte. Lukk døren skikkelig, ellers starter ikke oppvaskmaskinen.

OBS!

Hvis maskinen ikke startes innen 2 minutter etter siste tastetrykk, går den tilbake til å vise sist kjørte program.

Gjenværende tid

Når du har valgt et program og tilleggsvalg, vises det hvor lang tid programmet tok sist gang det ble kjørt. Gjenstående tid oppdateres deretter etter oppvarming av siste skylling.

Tiden kan variere noe fra gang til gang, avhengig av temperatur på innkommende vann, mengden oppvask, omgivelsestemperatur med mer.

OBS!

Visning av tiden som gjenstår kan være noe misvisende første gang hvert program kjøres, fordi oppvaskmaskinen gjør en vurdering av tiden. Når de respektive programmene kjøres for andre gang, tar oppvaskmaskinen utgangspunkt i den tiden programmet tok ved forrige kjøring.

Lysindikering (Status Light™)

Lysindikering i den nedre delen av oppvaskmaskinen gir deg informasjon med lys i tre ulike farger. Juster lysindikeringen slik at den synes skikkelig, ved å dra den gjennomsiktige plastskiven ut eller inn.

Blå

Fyll på mer. Programmet har startet, men du kan fortsatt fylle på mer oppvask.

Rød

Ikke fyll på. Du bør ikke fylle på mer oppvask (fare for dårligere oppvaskresultat).

Blinkenderødt

Dette indikerer en feil. Se videre under kapittel Feilsøking.

Grønn

Ta ut. Oppvaskprogrammet er ferdig. Standby-lys i to timer.

Hvis du vil avbryte eller bytte program

Åpne døren, trykk på Start/Stop og hold den inne i tre sekunder hvis du vil bytte program etter at du har startet oppvaskmaskinen. Fyll på nytt maskinoppvaskmiddel hvis lokket til oppvaskmiddelkammeret er åpnet. Velg deretter et nytt program, trykk på Start/Stop og lukk døren.

Hvis oppvaskmaskinen slås av med knappen På/Hvilemodus eller ved et strømbrudd

Hvis oppvaskprogrammet ikke er avsluttet, fortsetter det avbrutte programmet när oppvaskmaskinen får strømmen tilbake.

OBS!

Under tørkingen avbrytes programmet hvis strømmen slås av, eller hvis døren er åpen i mer enn 2 minutter.

Etter avsluttet program

Når programmet er avsluttet og døren er åpnet, vises "End" i displayet.

I tillegg vises programslutt med en lysindikering. Se avsnittet Lysindikering (Status Light™) i kapittel Bruke oppvaskmaskinen.

Når oppvaskmaskinen er ferdig, trekker den kun hvilestrøm.

Innstillinger

Slik gjør du for å åpne menyen for innstillinger:

1. Åpne først døren. Slå av oppvaskmaskinen med knappen På/Hvilemodus (trykk og hold inne). Slipp knappen.
2. Trykk på og hold knappen På/Hvilemodus inne til displayet tennes.

3. Innen fem sekunder trykker du på og holder inne knappene Programvelgeren og Lang tørking.

4. Slipp knappene när displayet viser

TIPS!

Vær nøye med å trykke nøyaktig på symbolene, slik at du ikke samtidig kommer borti og aktiverer noen av de andre knappene. Prøv igjen hvis du ikke lykkes første gangen med å åpne menyen for innstillinger.

Du kan nå definere følgende innstillinger:

			BeskrivelseInnstillingAlternativKnappetrykk
PI	☐ (Av)	Barnesikring(Kid SafeTM)	For å unngå at barn starter oppvaskmaskinen, er det mulig å aktivere en barnesikring (tastelås).Trykk ned knappene Høy temperatur og Lang tørking samtidig for å deaktivere tastelåsen midlertidig når du vil starte oppvaskmaskinen. Tastelåsen slås deretter automa-lisk på igjen etter 2 minutter.[IMAGE]
	☐ I (På)
STARTS	Trykk på Start/Stop for å lagre innstillingsverdien og gå videre til neste innstilling.Hvis du ikke vil definere flere innstillinger, trykk flere ganger på Start/Stop for å gå gjennom hele menyen for innstillinger.
PPOG	2: 0 (Av)	Volumlydsignal	Ved hjelp av et lydsignal varsler oppvaskmaskinen om når programmet er ferdig, eller om det har oppstått en feil.
	2: 1 (Lav)
	2: 2
	2: 3
	2: 4 (Høy)
STARTS	Trykk på Start/Stop for å lagre innstillingsverdien og gå videre til neste innstilling.
			BeskrivelsInnstillingAlternativKnappetrykk
PROG	3: 0 (Av)	Tastevolum	Signalet gir bekreftelse på et tastetrykk.
	3: 1 (Lav)
	3: 2
	3: 3
	3: 4 (Høy)
STARTS	Trykk på Start/Stop for å lagre innstillingsverdien og gå videre til neste innstilling.
PROG	5:- 1 (Lav)	LCD-kontrast	Justering av kontrasten i displayet på panelet.
	5: 0
	5: 1
	5: 2
	5: 3 (Høy)
STARTS	Trykk på Start/Stop for å lagre innstillingsverdien og gå videre til neste innstilling.
PROG	6: 0 (Av)	Glansemiddel	Innstilling for dosering av glansemiddel.
	6: 1 (Lav dosering)
	6: 2
	6: 3
	6: 4
	6: 5
	6: 6 (Høy dosering)
STARTSTOR	Trykk på Start/Stop for å lagre innstillingsverdien og gå videre til neste innstilling.
PI	7: 0 (Av)	TAB(3in1/ kombi-oppvaskmiddel)	Ved bruk av såkalt 3in1/kombioppvaskmiddel kan du aktivere denne innstillingen. Oppvaskprogrammene tilpasses da automatisk slik at man alltid oppnår best mulige oppvask- og tørkeresultat. Hvis du deaktiverer innstillingen, går oppvaskmaskinen tilbake til ordinær funksjon i alle programmer.Hvis innstillingen er aktivert, trenger man ikke fylle på glansemiddel, fordi tilleggsvalget slår av doseringen for glansemiddel. Det reduserer også doseringen av salt i avherderen. Vær klar over at det må fylles salt i saltbeholderen.
	7: 1 (På)
			OBS!
			For at du skal få et godt oppvaskresultat er det svært viktig å undersøke hva slags maskinoppvaskmiddel eller kombiprodukt det dreier seg om! Les opplysningene på emballasjen nøye for å se hvordan maskinoppvask-middelet skal brukes. Følg bruksanvisning og opplysninger på emballasjen!BeskrivelseInnstillingAlternativKnappetrykk
START	Trykk på Start/Stop for å lagre innstillingsverdien og gå videre til neste innstilling.
PROC	B: 0 (Bløtt vann)	Vannetshardhetsgrad	Innstilling av avkalkingsanlegget. Hent innstillingsverdien fra vannhardhetstabellen nedenfor.
	B: 1
	B: 2
	B: 3		°dH °fH0-5 0-9 B: 06-8 10-14 B: 19-11 15-20 B: 212-14 21-25 B: 315-19 26-34 B: 420-24 35-43 B: 525-29 44-52 B: 630-39 53-70 B: 740-49 71-88 B: 850+ 89+ B: 9
	B: 4
	B: 5
	B: 6
	B: 7
	B: 8
	B: 9 (Hardt vann)
START	Trykk på Start/Stop for å gå ut av menyen for innstillinger.

Vedlikehold og rengjøring

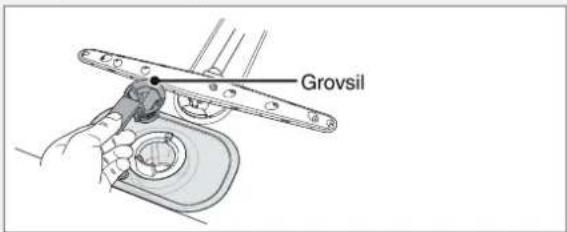

Grovsilen

I grovsilen samles større matrester som ikke uten videre kan passere gjennom avløpspumpen. Tøm grovsilen ved behov.

1 Løft grovsilen rett opp ved hjelp av håndtaket.
2 Tøm grovsilen. Ikke glem å sette den tilbake!

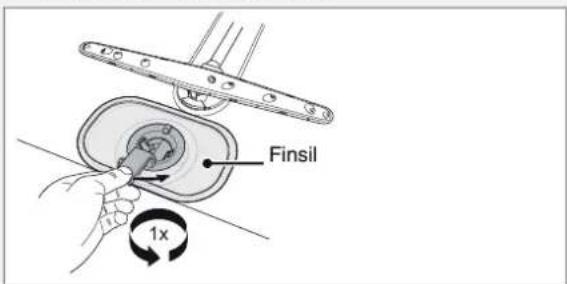

Finsilen

Det som samles på finsilen, skylles automatisk av ved hver oppvasksyklus. Finsilen og rørdelen bør likevel rengjøres et par ganger i året.

1 Vri håndtaket én runde mot klokken.

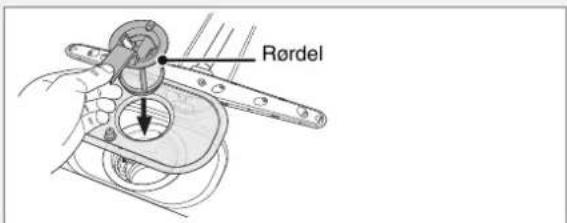

2 Løft rørdelen rett opp med håndtaket. Løsne deretter grovsilen for å kunne rengjøre rørdelen.
3 Ta ut og rengjør finsilen.
4 Sett tilbake delene i motsatt rekkefølge. Kontroller at kantene tetter skikkelig når du setter tilbake finsilen.

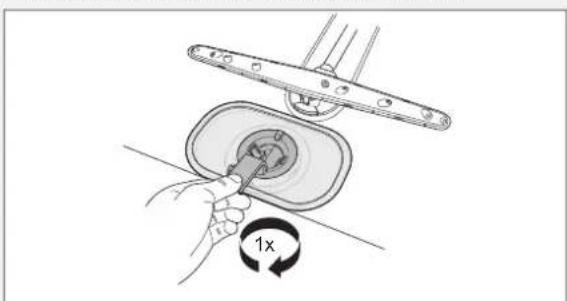

5 Lås fast silen ved å vri håndtaket med klokken til silen stopper. Händtaket skal peke rett ut fra oppvaskmaskinen.

Oppvaskmaskinen må ikke brukes uten at silene er montert!

Pumpen kan nås fra innsiden av oppvaskmaskinen.

1 Koble fra strømmen ved å dra ut støpselet!
2 Fjern grovsilen og rørdelen.

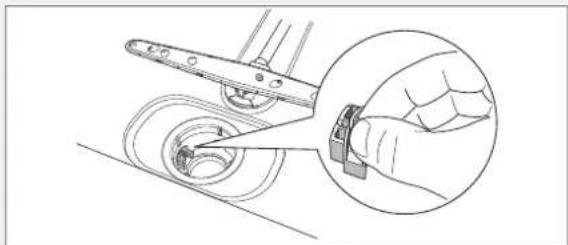

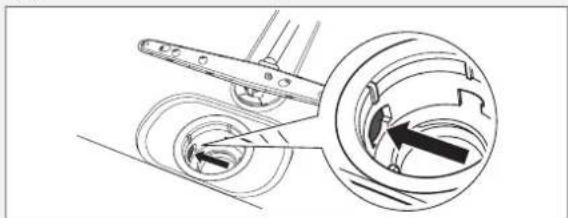

3 Fjern den lille gule passbiten til venstre i bunnbrønnen (se bilde nedenfor).

4 Ved å stikke fingrene inn i hullet kan du rotere pumpevingen og fjerne eventuelle blokkeringer.

5 Sett passbiten og silene på plass igjen.
6 Sett støpselet i vegguttaket.

Hvis oppvaskmaskinen fortsatt ikke starter og du hører en during fra den, er overfyllingsvernet aktivert.

•Steng vannkranen.
- Dra ut støpselet fra vegguttaket.
•Ring etter service

OBS!

Ikke glem å sette passbiten tilbake på plass.

Spylearmene

Hull og lagringer kan bli tettet igjen. Pirk bort skitten med en nål eller lignende. Spylearmene har også hull på undersiden.

For å lette rengjøringen kan du løsne spylearmene. Glem ikke å skru dem godt til etterpå.

- Løft den underste spylearmen rett opp for å løsne den.

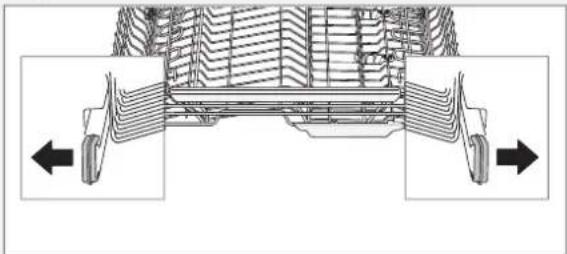

∅vrespylearm

- For at den øvre spylearmen skal kunne løsnes, må overkurven fjernes. Dra ut overkurven, og vri kurvstopperen utover på begge skinnene (se bilde). Kurven kan nå tas løs.

- Dra den øvre spylearmen rett opp for å løsne den.

Døren

Bruk kun en lett fuktig klut (eventuelt med litt rengjøringsmiddel) när du rengjør kanten rundt dören.

! ADVARSEL!

Ikke spray med sprayflaske eller lignende rundt dørlåsen. Dette for å unngå at vann trenger inn i dørlåsen og kommer i kontakt med de elektriske komponentene.

Oppvaskmaskinens innvendige beholder er fremstilt av rustfritt stål og holdes ren ved normal bruk. Hvis du har kalkholdig (hardt) vann, kan det likevel dannes kalkavleiringer i oppvaskmaskinen. Kjør i så fall programmet Normalvask med høy temperatur med to spiseskjeer sitronsyre i oppvaskmiddelkammeret (uten oppvask i maskinen).

Panelene

Hold sensorknappene rene og fettfrie. Tørk av dem med en tørr eller lett fuktig klut. Bruk aldri rengjøringsmiddel – det kan ripe overflaten. Slå av oppvaskmaskinen med knappen På/Hvilemodus når sensorknappene rengjøres, slik at ufrivillige tastetrykk unngås.

Feilsøking

		TiltakTypefeilDisplay
F: 10		Ring etter serviceOverfylt
F: 11	Avløpsfeil	Se "Vann igjen i oppvaskmaskinen" i tabellen neden-for.
F: 12	Vanninntaksfeil	Kontroller at vannkranen er åpen.
F:40	Lekkasje vannventil	Slå av vannkranen og ring service.

Slå av maskinen med knappen På/Hvilemodus og slå den deretter på igjen for å fjerne feilindikatoren fra displayet.

		TiltakMuligeårsakerProblem
Oppvasken er ikke ren.	Spylearmene går ikke rundt.	Løft av armene og rengjør.
		Kontroller at oppvasken ikke hindrer spylearmene.
	Gammelt oppvaskmiddel. Oppvaskmiddel er ferskvare.	Unngå storpakninger.
	Feil dosering av oppvaskmiddel.	Doser etter vannets hardhetsgrad. Kraftig over- eller underdosering medfører dårligere oppvaskresultat.
	For svakt oppvaskprogram.	Velg den høyere temperaturen eller bytt til et kraftigere program.
	Feil fylling av oppvaskmaskinen.	Ikke dekk porselen med store skåler eller tilsvarende. Unngå å plassere svært høye glass i hjørnet av kurvene.
	Glass og kopper har veltet under oppvaskingen.	Plasser oppvasken slik at den står stødig.
	Silen er ikke plassert korrekt.	Skru fast silen. Se kapittelet Vedlikehold og rengjøring.
Flekker eller skjolder på oppvasken.	Avkalkingsanlegget lekker salt.	Kontroller at saltlokket er skikkelig tilskrudd. Hvis ikke, ring etter service.
	Feil innstilt avkalkingsanlegg.	Se kapittelet Innstillinger.
	Feil innstilt dosering av glansemiddel.	Se kapittel Før du vasker opp for første gang og Innstillinger.
	Saltbeholderen er tom.	Fyll på salt. Se kapittelet Før du vasker opp for første gang.
	3in1/kombioppvaskmiddel brukes og innstillingen TAB (3in1/kombioppvaskmiddel) er aktivert.	Deaktiver innstillingen TAB (3in1/ kombioppvaskmiddel), og fyll på salt og glansemiddel.
	For høy temperatur og/eller for mye oppvaskmiddel kan forårsake såkalt etsing på krystall-glass. Dette kan dessverre ikke utbedres, bare forebygges.	Vask krystallglass ved lav temperatur og do-ser oppvaskmiddel med forsiktighet. Kontakt produsenten av oppvaskmiddelet.
Oppvasken har en hvit/blå, klebrig film.	For høy dosering av glansemiddel.	Reduser doseringen. Se under kapittel Før du vasker opp for første gang og Innstillinger. Hvis vannet er svært mykt, kan du eventuelt spe ut glanseimdelet med halvparten vann.
Flekker på rustfritt eller sølv.	Enkelte matrester som sennep, majones, sitron, eddik, salt og dressing kan forårsake flekker på rustfritt stål hvis det blir stående over lengre tid.	Skyll bort denne typen matrester hvis du ikke skal starte oppvaskmaskinen med én gang. Bruk gjerne programmet Avspyling.
	Alt rustfritt kan gi flekker på sølv hvis det kommer i kontakt under oppvaskingen. Selv aluminium kan forårsake flekker på oppvasken.	Gjenstander av sølv og rustfritt bør ikke komme i berøring med hverandre under oppvaskingen.
Flekker som sitter igjen etter oppvaskingen.	Leppestift og te kan være vanskelig å få bort.	Bytt til et oppvaskmiddel med blekemiddel.
Smellende lyd under oppvaskingen.	Oppvasken er ikke riktig plassert eller spylearmene går ikke rundt.	Kontroller at oppvasken står stådig. Snurr spylearmene for å se at de går rundt.
Oppvaskmaskinen starter ikke.	Knappen Start/Stop er ikke holdt inne lenge nok.	Trykk på og hold Start/Stop inne til displayet viser (synbololet for at døren er åpen).Dette indikerer at oppvaskmaskinen er klar til å starte.
	Døren er ikke skikkelig lukket.	Kontroller.
	En sikring har løst ut.	Kontroller.
	Støpselet sitter ikke i veggultaket.	Kontroller.
		Kontroller.Vannkranen er stengt.
		Kontroller.Overfylling/lekkasje.
	En surrende lyd (avløpspumpen) høres fra oppvaskmaskinen, og den opphører ikke når strømmen brytes med knappen På/Hvilemodus.	Steng vannkranen. Trekk ut kontakten og ring så etter service.
	Kontroller at ikke tilleggsvalget Utsatt start er aktivert.	Trykk og hold Start/Stop inne i tre sekunder hvis du vil avbryte tilleggsvalget Utsatt start.
Vann igjen i oppvaskmaskinen.	Stopp i avløpsslangen.	Løsne avløpsslangen der den er koblet til kjøkkenbenkens vannlås. Kontroller at det ingen partikler har satt seg fast. Er den kjegleformede delen av røret kappet slik at den innvendige diameteren er minst14 mm?
	Avløpsslangen er klemt.	Kontroller at slangen ikke er klemt eller bøyd.
	Silene er tilteltet.	Rens grovsil og finsil.
	Gjenstander i avløpspumpen.	Rens avløpspumpen. Se kapittelet Vedlikehold og rengjøring.
Därlig lukt i oppvaskmaskinen.	Smuss rundt lister og hjørner.	Gjør rent med en oppvaskkost og et lavtskummende rengjøringsmiddel.
	Programmer med lav temperatur er valgt i lengre tid.	Kjør et program med høyere temperatur ca. 1 gang i måneden.
Oppvasken blir ikke tilstrekkelig tørr.	For lav tørkeeffekt.	Aktiver tilleggsvalget Lang tørking.
	Oppvaskmaskinen er ikke helt full.	Fyll oppvaskmaskinen helt.
	Glansemiddelet er brukt opp eller innstilt på for lav dosering.	Fyll på eller øk doseringen av glansemiddel.Se under kapittel Før du vasker opp for første gang og Innstillinger.
	3in1/kombioppvaskmiddel brukes og innstillingen TAB (3in1/kombioppvaskmiddel) er aktivert.	Deaktiver innstillingen TAB (3in1/ kombioppvaskmiddel), og fyll på salt og glansemiddel.
		Åpner døren på gløtt etter avsluttet program.
Døren kan ikke lukkes skikkelig.	Kurvene er ikke plassert riktig.	Kontroller at kurvene står i riktig horisontal stilling.
		Kontroller at oppvasken ikke hindrer oppvaskkurvene fra å skyves inn i riktig stilling.
Sensorknappene reagerer ikke når du trykker på dem.	Du har trykket på sensorknappene for raskt etter at du åpnet døren.	Vent en stund og forsøk på nytt.
	Smuss på sensorknappene.	Rengjør med tørr eller lett fuklet klut.
	Hvis symbolet vises i displayet, er ikke døren ordentlig åpen.	Hold døren åpen til displayet er startet. Eller du kan lukke døren og vente i 30 sekunder.Åpne deretter døren igjen.
	Barnesikring (tastelås) er aktivert.	Se kapittelet Innstillinger.

Informasjon for testinstitutt

Energimerking

EN 60436Teststandard Europa:

13Antall standardkuverter:

∅kovask, Høy temperaturOppvaskprogram:

Kaldtvann 15 °CTilkopling:

Doseringvedtest

Oppvaskmiddel:

Ifølge EN 60436

Glansemiddel:

Ifølge EN 60436

5Dosering av glansemiddel:7,5 gramForvask:

25 gramHovedvask:

Fyllingavoppvaskmaskinen

1 Teskjeer
2 Dessertskjeer
3 Suppeskjeer
4 Gafler
5 Kniver
6 Serveringsbestikk - gaffel
7 Serveringsbestikk - sauseøse
8 Serveringsbestikk - skjeer

Måling av lydverdi

Testmetode lydmåling:

IEC 60704-2-3

Innkapsling (innvendig mål) ^1)

w: 604 mm, h: 862 mm, d: 570 mm

Påhengsdør 1)

w: 600 mm, h: 772 mm (Monteres i henhold til installasjonsanvisningen.)

Sokkel ^1)

Bredde: Innvendig mål innkapsling, Høyde: 75 mm (Monteres på linje med påhengsdøren.)

∅vrig

I henhold til IEC 60704-2-3. Se installasjonsanvisningen for montering av eventuelt tilbehør.

1) Sponplate, 19mm(tetthet600–750kg/m 3)

Fyllingavoppvaskmaskinen

Informasjon om energimerking

Informasjonsblad, i henhold til Kommisjonens delegerte forordning (EU) nr. 1059/2010

ASKO

	D55364XXLFIModellangivelse:
Antall standardkuverter:	131)
	A+++Energieffektivitetsklasse:
Årlig energiforbruk (AEc):	233 kWh per år 2)
Energiforbruk i en standard oppvasksyklus(Et):	0,82 kWh
Effektforbruk
Av-stilling (Po):	0,49 W
Standby-stilling (Pj):	0,49 W
Årlig vannforbruk (AWc):	2926 liter per år 3)
Tørkeeffektsklasse:	A4)
Standardprogram:	Økovask, Høy temperatur5)
	210 minutterProgramtid for standardoppvasksyklusen:
j):	UbegrensetStandby-stillingens varighet (T
	44 dB(A) re 1 pWLydnivå:
	InnbyggingsproduktKonstruksjon:

1) Ifølgestandard, EN50242.

2) Basert på 280 standardoppvasksykluser ved kaldtvannstilkobling og forbruk i henhold til energisparemodus. Det faktiske energiforbruketavhengeravhvordanmaskinenbrukes.

3) Basertpå280standardoppvasksykluser.Detfaktiskevannforbruketavhengeravhvordanmaskinenbrukes.

4) PåenskalafraG(minsteffektiv)tilA(mesteffektiv).

5) Detteoppvaskprogrammeterdenstandardoppvasksyklusensominformasjonenforenergimerkingenbyggerpå,erberegnetpå oppvaskavnormaltskittenoppvaskogerdetmesteffektiveprogrammetnårdetgjelderkombinertenergi-ogvannforbruk.

Tekniske spesifikasjoner

857-912 mmHøyde:

596 mmBredde:

559 mmDybde:

Vekt: 53 kg ^1)

0,03–1,0 MPaVanntrykk:

0.3–10 kp/cm²

3-100 N/cm²

Se typeskiltElektrisk tilkobling:

Se typeskiltTilkoplingseffekt:

1) Vektenkanvarierepågrunnavulikespesifikasjoner.

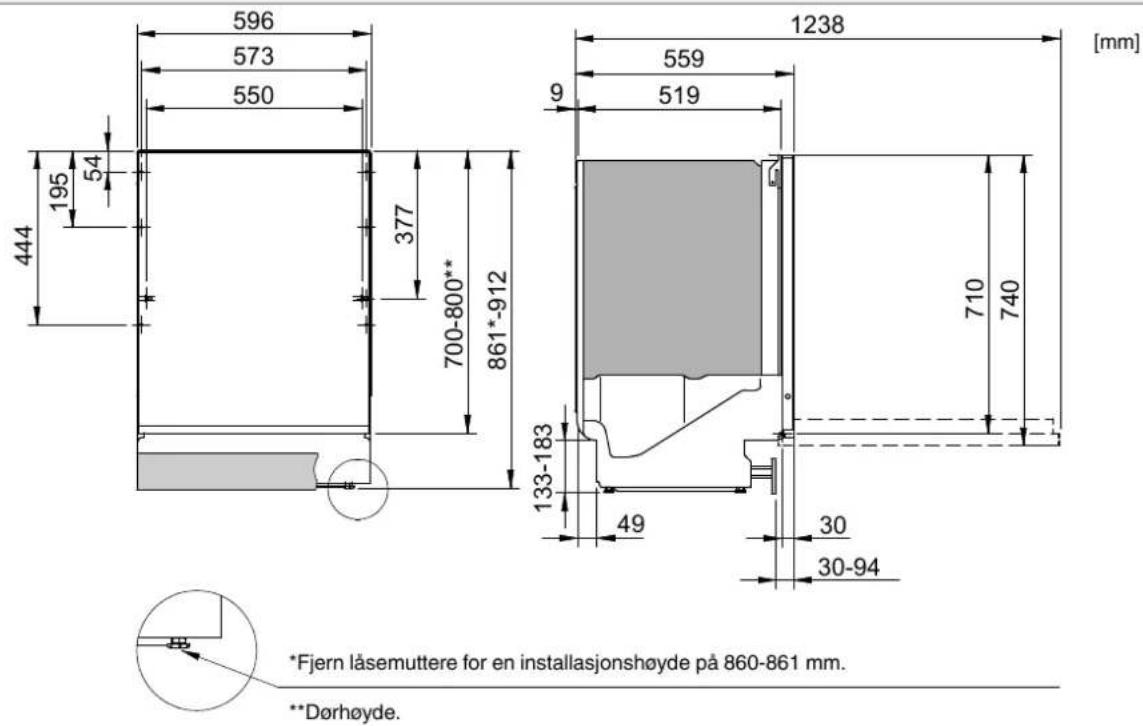

Installasjon

*Fjern läsemuttere for en installasjonshøyde på 860-861 mm.
**Dørhøyde.

Det er viktig at du leser gjennom og følger instruksjonene og anvisningene nedenfor. Utfør installasjonen og tilkobling i henhold til den separate installasjonsveiledningen.

OBS!

Tjenester som ikke er levert av leverandør eller selger, må kunde dekke selv.

Sikkerhetsinstrukser

• Tilkobling til strøm, vann og avløp skal utføres av en person med tilstrekkelig kompetanse.
• Følg alltid gjeldende bestemmelser for vann, avløp og strøm.
• Feilaktig eller mangelfull installasjon kan medføre høyere forbruk av strøm, vann og maskinoppvaskmiddel, noe som kan føre til økte kostnader og dårligere oppvaskresultat. For å redusere støy til et minimum er det viktig å følge anvisningene.
  •Vær forsiktig under installasjonen! Bruk beskyttelseshansker! Vær alltid to om dette!
• Plasser et vanntett fat på gulvet under oppvaskmaskinen for å forebygge eventuell vannlekkasje.
• Før du skrur fast oppvaskmaskinen, prøvekjør oppvaskmaskinen med programmet Avspyling. Kontroller at oppvaskmaskinen tar inn vann og tømmer. Kontroller også at det ikke forekommer lekkasjer ved tilkoblingene.

ADVARSEL!

Støpselet må være trukket ut eller strømuttaket uten spenning under arbeidet!

Plassering

• Innbyggings- og tilkoblingsmål finner du i den separate installasjonsanvisningen. Kontroller at alle målene stemmer før du begynner å installere. Vær klar over at du kan justere påhengsdørens høyde for å tilpasse den til den øvrige innredningen.
• Pass på at underlaget er stabilt. Tilpass de justerbare föttene slik at oppvaskmaskinen står vannrett. Dra til läsemutterne.
• Du kan få kjøpt sterkere dørfjærer til oppvaskmaskiner med påmontert tredør. Fjærene fås til tredører med forskjellig vekt og størrelse. Dørfjærene kan kjøpes der du kjøpte oppvaskmaskinen.

Tilkopling til avløp

Nødvendige opplysninger finnes i den separate installasjonsveiledningen.

Avløpsslangen kan forlenges med maks. 3 m (den totale lengden på avløpsslangen kan ikke overstige 4,5 m). Eventuelle forlengelseskoblinger eller tilkoblingsrør må ha en innvendig diameter på minst 14 mm. Avløpsslangen skal imidlertid helst erstattes av en ny uten skjet.

Ingen deler av avløpsslangen må være plassert høyere enn 950 mm over oppvaskmaskinens bunn. Slangen må ikke føres direkte til gulvsluk eller lignende. I så fall kan slangen fungere som en sugehevert som tømmer oppvaskmaskinen.

Slangen må alltid munne ut minst 350 mm over oppvaskmaskinens bunn.

Sørg for at avløpsslangen ikke krøller seg.

OBS!

Slangen må festes på høyde med kjøkkenvaskens underside.

Service

Tilkopling til vann

Bruk bare den tilløpsslangen som leveres med oppvaskmaskinen. Bruk ikke gamle eller andre løse tilløpsslanger på nytt.

Det må finnes en stoppekran på tilløpsledningen. Stoppekranen skal plasseres lett tilgjengelig, slik at vannet kan stenges av hvis oppvaskmaskinen må flyttes.

Når installasjonen er ferdig, åpner du stoppekranen og lar trykket stå på en stund. Kontroller så at alle tilkoblinger er tette.

Kobletilkaldtvann...

Hvis du varmer opp boligen med olje eller strøm.

Kobletilvarmtvann(maks.70°C)...

Hvis du bruker for eksempel fjernvarme, solceller eller bergvarme til oppvarming av boligen. Ved å velge varmtvannstilkobling sparer du oppvasktid og reduserer oppvaskmaskinens strømforbruk.

Tilkobling til el

Du finner informasjon om den elektriske tilkoblingen på typeskiltet. Disse opplysningene må stemme overens med dataene for strømnettet.

Oppvaskmaskiner som er utstyrt med støpsel, skal kobles til et jordet uttak.

Vegguttaket for strømtilkobling skal være plassert i passende avstand fra oppvaskmaskinen, slik at det er lett tilgjengelig etter at oppvaskmaskinen er installert. Ikke bruk skjøteledning!

OBS!

Reparasjon og vedlikehold som berører sikkerhet eller ytelse, skal utføres av kvalifisert fagpersonell. Inngrep i maskinen av ikke autorisert personell fører til at reklamasjonsretten bortfaller.

Les kapittel Feilsøking før du kontakter service. Noter deg opplysningene på merkeplaten som sitter på høyre innside på oppvaskmaskinen. Skriv ned artikkelnummeret (1) og serienummeret (2).

1) Forbruksverdienevariereraltettertemperaturpåinntaksvann,romtemperatur,lastmengde,valgtetilleggsfunksjonerm.m.
2) Tilkoblingtilkaldtvannca.15°C.
3) Tilkoblingtilvarmtvannca.60°C.
4) Dette oppvaskprogrammet er den standardoppvasksyklusen som informasjonen for energimerkingen bygger på, er beregnet på oppvask av normalt skitten oppvask og er del mest effektive programmetnårdetgjelderkombinertenergi-ogvannforbruk.

Egne notater

Hurtigveiledning

1.

Ikke skyll oppvasken under rennende vann før du setter den inn i oppvaskmaskinen. Skrap bare bort større matrester før du fyller oppvaskmaskinen.

2.

Kontroller også at vannkranen er åpen.

3.

Trykk og hold inne knappen På/hvilemodus til displayet tennes

5.

Kontrollere/dosere glansemiddel og salt

Fyll på salt og glansemiddel for å få et bra oppvask- og tørkeresultat. (Se side 4.)

Indikering for påfylling av salt.

Indikering for påfylling av glansemiddel.

6.

Velg program og eventuelle tilleggsvalg

(Se side 7.)
