BRUKSANVISNING W6564W-NOR ASKO

Vi håper at produktet svarer til dine forventninger, og at det vil oppfylle behovene dine i mange år framover. Skandinavisk design er en kombinasjon av rene linjer, hverdagsfunksjonalitet og høy kvalitet. Dette kjennetegner alle våre produkter og er grunnen til at de er så populære verden over.

For å få størst mulig nytte av den nye maskinen, anbefaler vi deg å lese bruksanvisningen før du tar maskinen i bruk. Bruksanvisningen inneholder også informasjon om hvordan du unngår miljøpåvirkning.

Før du tar i bruk maskinen for første gang 4

Transportsikringer 4

Emballasje 4

Kontrollere hardhetsgraden til vannet 4

Sikkerhetsinstrukser 5

Generelt 5

Installasjon 5

Overfyllingsvern 5

Transport/vinterlagring 5

Gjenvinning 5

Barn og sikkerhet 6

Pass på barna! 6

Genererte fiber og syntetiske fiber 10

Reduser allergifaren 10

Spar tid og energi 10

Høyt vannivå 10

∅konomi og effektivitet 10

Vaskemiddel 10

Tekstilfarging 10

Vaske 11

Sorter tøyet 11

Trykk på hovedstrømbryteren 11

Åpne døren og legg i tøyet 11

Fyll på vaske- og eventuelt skyllemiddel 11

Velg program 12

Velg tilleggsvalg 15

Lukk døren og trykk på knappen 17

Gjenværende tid 17

Legge i eller ta ut tøy etter start 17

Hvis du vil avbryte eller bytte program 17

Etter avsluttet program 17

Innstillinger 18

Du kan definere følgende innstillinger 18

Døråpning 18

Ekstra skyllinger 18

Vedlikehold og rengjøring 19

Rengjøring av filter og avløpspumpe 19

Rengjøring av vaskemiddelkammeret 19

Rengjøring av maskinens utside 19

Rengjøring av maskinens innside for å unngå luktproblemer 19

Feilsøking 21

Feilsøking 21

Etter et strømbrudd 21

Tøyet i maskinen er stadig vått 21

Feilmeldinger 22

Teknisk informasjon 23

Informasjon om energimerking 23

Informasjon for testinstitutt 24

Originalbruksanvisning

Innhold

Tekniske spesifi kasjoner 24

Transportsikringer 25

Installasjon 26

Tilkopling til vann 26

Tilkopling til avløp 27

Elektrisk installasjon 27

Service 28

Før du tar i bruk maskinen for første gang

Transportsikringer

Fjern transportsikringen før maskinen installeres. Se kapittelet "Transportsikringer".

Emballasje

• Døren til vaskemaskinen kan ikke åpnes før maskinen er koplet til strømnettet.
• Hvis du vil åpne døren manuelt, kan du se avsnittet "Døren kan ikke åpnes" i kapittelet "Feilsøking".
• Maskinen kan ikke startes hvis døren er åpen.
• Hvis du vil åpne døren mens et program pågår, kan du se kapittelet "Vaske" under "Lukk døren og trykk på knappen Start/Stop".

Kontrollere hardhetsgraden til vannet

Vaskemiddeldoseringen er blant annet avhengig av vannets hardhetsgrad, se informasjon på vaskemiddelemballasjen. Ring det lokale vannverket for informasjon om vannets hardhetsgrad.

OBS!

Alle maskiner blir testet før de forlater fabrikken. Det kan blir igjen en liten mengde vann i avløpspumpen. Dette har ingen innvirkning på kvaliteten og skader ikke maskinen.

Se Hurtigveiledning på siste side

Generelt

• Les og ta vare på bruksanvisningen.
• Ved behov for tilkopling av strøm og vann, skal kvalifi sert fagpersonell kontaktes.
• Maskinen skal bare brukes til vasking i henhold til veiledningen i denne bruksanvisningen.
• Bruk bare vaskemiddel beregnet på maskinvask!
• Bruk bare vaskemidler og tøymyknere for maskinvask. Produsenten fraskriver seg ethvert ansvar for skade og eventuell misfarging av pakninger og plastkomponenter som skyldes feil bruk av blekemidler og/eller fargemidler.
• Bruk aldri vaskemidler som inneholder løsemidler. De kan danne giftige gasser som kan skade maskinen og føre til antennelse eller eksplosjon.
• Fjern transportsikringene før du bruker maskinen. Se kapittelet "Transportsikringer".
• Reparasjon og vedlikehold som berører sikkerhet eller ytelse, skal utføres av kvalifi sert fagpersonell. Inngrep i maskinen av ikke autorisert personell fører til at reklamasjonsretten bortfaller.
• Skadet nettkabel må bare skiftes ut av kvalifi sert fagpersonell.
• Maskinen skal ikke brukes av personer (gjelder også barn) som er fysisk eller psykisk handikappet eller mangler erfaring og kunnskap. Disse personene må få veiledning i hvordan maskinen skal brukes, av den som er ansvarlig for sikkerheten deres.
• Barn må passes på, slik at de ikke leker med maskinen.
• På den bakre delen av vaskemiddelbeholderen sitter nødåpningsverktøyet. Ta vaskemiddelbeholderen ut av maskinen, og ta ut nødåpningsverktøyet.

Installasjon

Se kapittelet "Installasjon".

Overfyllingsvern

Hvis maskinen skal transporteres eller oppbevares

i uoppvarmede lokaler der temperaturen kan komme under nullpunktet, gjør følgende:

• Tøm fi literet og avløpspumpen. Se kapittelet "Vedlikehold og rengjøring".
• Steng av vannet til vaskemaskinen, løsne tilløpsslangen til innløpsventilen og la vannet renne ut fra ventil og slange.
• Etter tømming av pumpen kan det bli igjen en liten mengde vann i maskinen. Dette påvirker ikke kvaliteten og skader ikke maskinen.

Gjenvinning

Denne maskinen er produsert og merket med tanke på gjenvinning. For å hindre personskader, må maskinen gjøres ubrukelig när det er bestemt at den skal kasseres. Kontakt kommunen for å få informasjon om hvor maskinen skal gjenvinnes på riktig måte.

Barn og sikkerhet

Pass på barna!

• Lukk alltid døren og start programmet umiddelbart når du har fylt på vaskemiddel.
• La ikke små barn bruke eller leke med vaskemaskinen.
• Oppbevar vaske- og skyllemiddel utilgjengelig for barn.

Aktiver barnesikringen (for vaskemiddelbeholderen)

På siden av vaskemiddelbeholderen er det en barnesikring.

Aktivert barnesikring

Deaktivert barnesikring

Når barnesikringen er aktivert, må man trykke på åpningsknappen for å få ut vaskemiddelbeholderen.

Råd som kan være til nytte før du begynner å vaske.

Sortering av tøy

Sorter plaggene etter:

• hvor skitne de er
• farge
• materiale

Plaggene

1. Lukk glidelåser og borrelåser slik at de ikke riper opp tekstilene.
2. Nye, kulørte plagg kan inneholde overskuddsfarge og bør derfor vaskes separat de første gangene.
3. Vreng sarte plagg. Da reduserer du faren for nuppdannelse og skjolder i fargen.
4. Tøm lommer og vreng dem gjerne før vask.

Se på vaskeanvisningen til tekstilene. Tabellen nedenfor gir tips om egnet vaskeprogram for ulike materialer og vaskemengder. Moderne vaskemaskiner og vaskemidler, f.eks. kompakte midler, gjør at du som regel kan vaske ved lavere temperaturer. Prøv deg gjerne fram til beste resultat.

Vaskeanvisning Materiale Program
		Bomull, lin, hvite og lyst kulørte plagg. Hvid/kulørt daglig 60 °C til 95 °C
		Bomull, lin, bomull/polyester. Lyse og mørke kulørte plagg. Ekspress 60 °C
		Akryl, viskose, modal, acetat, polyester, polyamid og elastan. Lyse og mørke kulørte plagg.
	eller	Ull, silke og andre svært delikate plagg Uld-/hånd 30 °C til 40 °C

Kulørt bomull

Kulørte bomullsplagg som er merket med vaskeanvisningen 60°C, skal også vaskes ved 60°C første gangen, slik at eventuell overskuddsfarge kan forsvinne. Hvis du ikke følger dette vaskerådet, risikerer du at plagget blekner. Bruk vaskemiddel uten blekemidler for å bevare fargen på tekstilene.

Ubleket lin

Tekstiler av ubleket lin skal vaskes ved 60°C, og med vaskemiddel uten blekemidler eller optisk

hvitt. Svært skittent lin kan en gang imellom vaskes ved høyere temperaturer, men ikke for ofte fordi varmen kan ødelegge linets glans og styrke.

UII

Disse tekstilene er enten merket for maskinvask eller for håndvask. Programmet Uld-/hånd er minst like skånsomt som å vaske for hånd. Ull er et materiale som tåler bearbeiding dårlig. Hvis du ikke vil sentrifugere, kan du trykke ut vannet med frottéhåndklær. Velg da Ingen

Genererte fiber og syntetiske fiber

Materiale av generert fi ber, som viskose og enkelte syntetiske fi bre, er følsomme og trenger plass for ikke å bli krøllete. Fyll bare trommelen halvveis når du vasker, og velg en sentrifugeringshastighet på 800 omdr./min eller lavere.

OBS!

Viskose og acetat er sarte materialer i våt tilstand.

Reduser allergifaren

Vaskemaskinen er utstyrt med tilleggsvalget superskyll. Bruk dette av hensyn til personer med sart hud, for eksempel allergikere og små barn.

Spar tid og energi

Bruk programmet Hvid/kulørt daglig for å spare tid og energi. Programmet har en kortere hovedvask enn 40°C 50°C Standard bomuld, men det er som regel tilstrekkelig for normalt skitten vask.

Høyt vannivå

Hvis du ønsker mer vann til hovedvask og skyllinger, kan du benytte tilleggsvalget Høyt vannivå. Høyt vannivå benyttes automatisk i programmet Ull/Hånd.

∅konomi og eff aktivitet

Du kan spare mye energi ved å ikke bruke sterkere program enn nødvendig.

• Velg Ekspress hvis du bare ønsker å friske opp for eksempel skjorter eller treningstøy. Da sparer du både vann og energi.
• Velg høy sentrifugeringshastighet, så

reduserer du energiforbruket när du tørker i tørketrommel eller tørkeskap.

• Vask alltid med full maskin når du bruker programmene Intensiv m. forvask, Hvid/ kulørt daglig og 40°C 60°C Standard bomuld.
• Unngå å vaske med forvask. Moderne maskiner og vaskemidler vasker rent uten forvask. Forvask er kun nødvendig ved svært tilskitnet tøy.

Vaskemiddel

Miljømerkede vaskemidler er mer skånsomme for miljøet. Overdosering av vaskemiddel gir ikke bedre vaskeresultat og medfører en ekstra belastning for miljøet. Prøv å bruke en mindre mengde vaskemiddel, og øk bare hvis du er misfornøyd med vaskeresultatet.

Tekstilfarging

Hvis du vil farge tekstiler i maskinen, velger du programmet Hvid/kulørt daglig og tilleggsvalget Superskylling. Velg temperatur i henhold til anbefalingene fra fargefabrikanten. Velg en lav sentrifugeringshastighet hvis tekstilene som skal farges, er av blandingsmateriale, for eksempel bomull/polyester.

OBS!

Tilsett fargen direkte i vaskesylinderen – ikke i vaskemiddelkammeret. Etter fargingen bør du kjøre en tom maskin med samme program. Bruk normal mengde vaskemiddel.

OBS!

Av miljøhensyn fraråder vi bruk av sterke kjemikalier. Ved bruk av middel for bleking eller fl ekkfjerning kan det oppstå rust (korrosjon) og misfarging av maskinen.

Vaske

Sorter tøyet

Tøm lommene. Mynter, spiker og liknende kan forårsake skader på maskinen og tekstiler.

2 Trykk på hovedstrømbryteren

MERK!

Slå på

Hold av/på-knappen inne i minst 1 sek. og maks. 5 sek.

Slå av

Hold av/på-knappen inne i minst 5 sek.

Åpne døren og legg i tøyet

Hvis døren er lukket, trykker du på knappen for døråpning (nøkkelsymbolet).

Døren åpnes när maskinen er tom for vann.

Legg i tøyet. I vaskeprogramtabellen kan du se hvor mye tøy du kan legge i for hvert program.

4 Fyll på vaske- og eventuelt skyllemiddel

anbefalinger for hvor mye vaskemiddel du bør bruke. Maskinen rommer 8 kg tøy. Hvis du har lite tøy i maskinen, kan du redusere doseringen noe. Følg produsentens anbefalinger for hvilken type oppvaskmiddel som passer ved forskjellige temperaturer.

Vaskepulver

Hvis du bruker vaskeball eller doseringspose, legger du denne rett i trommelen og velger et program uten forvask.

OBS!

Overdosering av vaskemiddel gir ikke bedre vaskeresultat og medfører en ekstra belastning for miljøet.

Prøv å bruke mindre vaskemiddel og øk bare hvis du er misfornøyd med vaskeresultatet.

Skyllemiddel

Hell skyllemiddelet i kammeret med

Ikke doser over maksnivået for beholderen. Skyllemiddelet renner da inn for tidlig og forringer vaskeeff ekten.

Vaske

Velg program

5 Du velger program ved å vri på programvelgeren. En lysdiode lyser ved det valgte programmet, og den beregnede programtiden vises i displayvinduet. Velg ønsket tilleggsvalg med knappene for tilleggsvalg.

Programmet tilpasser automatisk varigheten på hovedvasken og antall skyllinger etter hvor mye tøy som legges i maskinen.

2. Intensiv m. forvask (Heavy)

Program for svært skittent tøy, med smuss som må løses opp ordentlig før hovedvask. Programmet har derfor forvask. Du kan velge temperatur fritt, men følg vaskeanvisningen på plagget. Den høyeste temperaturen, 95°C, passer bra når tøyet er svært skittent. Sentrifugeringshastighet velges fritt. Maskinen tilpasser driftstiden og vannforbruket etter tøymengden.

3. Standard bomuld 40°C 60°C (Standard cotton)

Program for normalt til svært skittent tøy, både hvitt og farget. Du kan velge temperatur fritt, men følg vaskeanvisningen på plagget. 60°C er en velegnet temperatur for svært skittent bomullstøy og for plagg som brukes tett inntil kroppen. Velg 40°C hvis tøyet er mindre skittent. Sentrifugeringshastighet velges fritt. Maskinen tilpasser programtid og vannforbruk etter tøymengde.

4. Hvid/kulørt daglig (Everyday wash)

Hverdagsprogram som passer til tøy som er lett til middels skittent. Temperaturen velges fritt, men følg vaskeanvisningen på plaggene. Plagg som bæres rett på kroppen, bør vaskes ved 60°C. Tøy som bare er lett tilsmusset, blir imidlertid ofte rent ved 40°C. Sentrifugeringshastighet velges fritt. Maskinen tilpasser driftstiden og vannforbruket etter tøymengden.

5. Ekspress (Quick)

Hurtigprogram for tøy som bare trenger å friskes opp litt. Programmet kan kjøres med valgfri temperatur, men følg vaskeanvisningen på plaggene. Programtiden blir kortere jo lavere temperatur som velges. Plagg som brukes tett inntil kroppen, bør vaskes på 60°C. Sentrifugeringshastighet velges fritt.

6. Strygelet / sport (Easy care)

Program for syntetfiber, blandingsstoffer eller lettstelt bomull. Programmet har høyt vannivå og passer derfor også for både puter og boblejakker. Les vaskeanvisningene nøye og vær oppmerksom på at for eksempel enkelte membraner i ytterplagg ikke tåler skyllemiddel. Vasketemperatur kan velges opptil 60°C, og maks. sentrifugeringshastighet er 1200 omdr./min.

7. Syntetisk (Synthetics)

Program for ømfintlige tekstiler av syntetfiber, blandingsstoff er, kunstsilke. Maks. temperatur er 60°C, men følg vaskeanvisningen på plagget. Mange syntetiske materialer blir rene ved 40°C. Plagg som bæres rett på kroppen, bør vaskes ved 60°C. Maks. sentrifugeringshastighet er 800 omdr./min.

8. Uld-/hånd (Wool/hand wash)

Skånsomt vaskeprogram for ull, silke og plagg som krever håndvask. Den høyeste temperaturen er 30°C. Programmet har kort sentrifugering. Maks. sentrifugeringshastighet er 800 omdr./min.

Vaske

9. Skylleprogram (Rinse)

Programmet gjennomfører en skylling i kaldt vann + sentrifugering. Egner seg godt til tøy som bare skal bløtes opp, eller til vaskefi ller og mopper.

10. Centrifugering/udpumpning (Spin & Drain)

Brukes när du bare skal sentrifugere vasken. Hvis du bare vil tømme maskinen for vann, velger du symbolet 📄 (ingen sentrifugering).

Programtabell

Program	Forvask	Temp. °C	Antall skyllinger	Hastighet o/min	Restfuktighet [%]	Maks. last (kg)	Vannforbruk.(ca. liter)	Energiforbruk(ca. kWh)	Programtid(ca. timer og min)
1. Autovask (Auto)
2. Intensiv m. forvask (Heavy)	X 95	5 1600	8 85 2,2	2:45
	X 60	5 1600	8 75 1,1	2:40
3. Standard bomuld ^40^ ^50^ (Standard cotton)		95 5	600 8 7	2 2,0 2:55
		60 ^1)	2 160	0 44 8/4**	55 1,	10/0,87**	2:50/2:20**
		40 ^1)	2 160	0 44 8/4**	55 0,	67/0,52**	2:40/2:10**
4. Hvid/kulørt daglig (Everyday wash) 60 3 1600 8 60 1,2 1:40
5. Ekspress (Quick) 40 2 1600 4,0	25 0,4	0:45
6. Strygelet / sport (Easy care)		40 ^2)	2 120	0	4,0	60 0,6 1:40
7. Syntetisk (Synthetics)		40	3	800		2,5	30	0,4	1:20
8. Uld-/hånd (Wool/hand wash)		30	3	800		2,5	70	0,5	0:50
9. Skylleprogram (Rinse)			1	1600		4,0	15	0,1	0:18
10. Centrifugering/udpumpning (Spin & Drain)				1600		4,0		0,1	0:15

**Halvfullt
1) Testprogram med kaldtvannsavslutting i henhold til EN 60456.
2) 40 °C program for testinstitutt. Tilleggsvalg 40 °C må velges.

I tabellen over vises noen eksempler på forbruk av energi, vann og tid for ulike programinnstillinger. Forbruksverdiene kan variere avhengig av vanntrykk, vannhardhetsgrad, temperatur på innkommende vann, romtemperatur, mengde og type vask, variasjoner i strømnettet samt valgte tilleggsfunksjoner. Ved de eksemplene som vises her, har innstillingen for skylling vært Normal og ingen tilleggsfunksjoner har vært aktivert.

Justering av vist vasketid

Avansert teknologi gjør det mulig for maskinen å registrere tøymengde og nødvendig vannmengde under vaskeprosessen. Avhengig av tøymengde kan vasketiden bli lengre eller kortere, og den viste tiden vil tilpasses ut fra dette.

I tillegg kan vist vasketid endres på grunn av forskjeller i inntaksvanntemperatur. Ved lav inntaksvanntemperaturer kan vasketiden bli lengre, ved høyere temperatur kan den bli kortere.

Ujevn fordeling av tøyet eller klumper med tøy i vaskemaskinen kan føre til problemer slik som vibrasjoner og støy under drift. Maskinen kan registrere slike klumper og prøve å fordele vasken på nytt. Små tøymengder (f.eks. ett håndkle, én genser, én badekåpe osv.) eller klær laget av materiale med spesielle geometriske egenskaper er nærmest umulige å fordele jevnt i trommelen (tøfler, store plagg osv.). Dette fører til flere forsøk på å fordele tøyet på nytt, som i sin tur fører til at programmet varer lengre.

Vaske

6 Velg tilleggsvalg Velg tilleggsvalg, så f vaskeprogram som pa

Maskinen husker hvilke tilleggsvalg du gjør for hvert program (med ett unntak – Utsatt start). Neste gang du velger det aktuelle programmet, kan du endre igjen hvis du vil.

Temperatur

• Velg temperatur ved å trykke på knappen til lysdioden ved ønsket temperatur lyser.
• Du kan velge temperaturer mellom 20°C og 95°C. For Uld-/hånd er det ikke mulig å velge høyere temperatur enn 40°C. Ved valg av Syntetisk eller Strygelet / sport (Easy care) er den maksimale temperaturen 60°C.

Sentrifugering

• Velg sentrifugeringshastighet ved å trykke på knappen til lysdioden ved ønsket hastighet lyser.
• Du kan velge hastigheter mellom 400 og 1600 omdr./min, Ingen sentrifugering eller Ingen utpumping. Høyeste sentrifugeringshastighet varierer mellom de ulike programmene, se lysdiodene rundt knappen.
• vil si at programmet utføres uten sentrifugering og avsluttes med utpumping.
• Ingen utpumping innebærer at programmet utføres uten sentrifugering,

og at det siste skyllevannet blir værende i maskinen når programmet er avsluttet. Tøyet blir liggende i det siste skyllevannet og blir derfor ikke krøllete. Hvis du har valgt "Ingen utpumping", skal du velge programmet Centrifugering/udpumpning og symbolet

Supervask

Supervask kan velges for å løse opp vanskelige fl ekker og fjerne grov tilsmussing fra tøyet. Tilleggsvalget legger til en kald forvask, og bearbeidingstiden i kaldt vann forlenges med ca. seks minutter. Bearbeidingstiden i hovedvasken forlenges også.

• Velg Supervask ved å trykke på knappen ved symbolet.
• En lysdiode ved siden av knappen lyser när valget er aktivert.

Høyt vannivå

Høyt vannivå innebærer ekstra vann i hovedvask og skyllinger. Dette tilleggsvalget kan brukes i alle programmer bortsett fra Uld-/ hånd, Skylleprogram eller Centrifugering/ udpumpning. - Velg Høyt vannivå ved å trykke på knappen ved symbolet - En lysdiode ved siden av knappen lyser när valget er aktivert.

OBS!

Vannet til høyt vannivå tas inn i hovedvasken etter at ca. 15 minutter av programmet er gjennomført.

Vaske

Superskyll

Bruk tilleggsvalget Superskyll hvis du ønsker fl ere skyllinger. Antall skyllinger er maksimalt sju, men varierer avhengig av valgt program. Anbefales for personer med spesielt sensitiv hud og/eller i områder med svært bløtt vann. Tilleggsvalget kan ikke velges i Skylleprogram eller Centrifugering/udpumpning.

• Velg Superskyll ved å trykke på knappen under symbolet.
• En lysdiode ved siden av knappen lyser när tilleggsvalget er aktivert.

Utsatt start

Hvis Utsatt start velges, starter maskinen 1-24 timer etter at du har trykt på knappen Start/Stop.

• Trykk på knappen ved symbolet for å aktivere utsatt start.
• Ved å trykke på knappen igjen kan du utsette starten med en time om gangen i opptil 24 timer.
• Trykk på Start/Stop, maskinen teller ned med 1 time om gangen og starter ved valgt tidsforsinkelse.

Hvis du ombestemmer deg og vil avbryte tilleggsvalget Utsatt start, holder du inne Start/Stop i tre sekunder.

OBS!

Glem ikke å trykke på knappen Start/Stop for å starte programmet.

OBS!

Pass på at skuff en for vaskemiddel er helt tørr før du heller i vaskemiddel, hvis ikke er det fare for at vaskemiddelet klumper seg før maskinen starter.

Vaske

7 Lukk døren og trykk på knappen

Gjenværende tid

Når programmet starter, vises beregnet programtid i timer og minutter. Mens programmet kjører, gjøres det tre oppdateringer av gjenværende tid på grunnlag av mengden tøy og temperaturen på det innkommende vannet. Den første oppdateringen skjer etter cirka 15 minutter. Endelig gjenværende tid fastsettes før den siste skyllingen.

Legge i eller ta ut tøy etter start

Hvis du vil legge i eller ta ut vask etter at programmet har startet, kan du stoppe programmet ved å holde døråpningsknappen (nøkkelsymbolet) inntrykt i tre sekunder. Programtiden i displayet blinker. Ved ny start, fyller du eventuelt på nytt vaskemiddel og stenger døren. Maskinen fortsetter automatisk fra der programmet ble avbrutt.

Hvis du vil avbryte eller bytte program

Du kan avbryte et program ved å trykke på knappen Start/Stop i tre sekunder. Når du skal starte maskinen på nytt, velger du nytt program, fyller eventuelt på nytt vaskemiddel og trykker på knappen Start/Stop.

OBS!

Etter avsluttet program

Teksten "End" vises i displayet i 2 minutter. Deretter slås maskinen av.

Døren åpnes automatisk etter avsluttet program. Hvis du vil deaktivere funksjonen for automatisk døråpning, se under "Velg innstillinger".

- Ta ut tøyet.

Etter av vaskeprogrammet er ferdig, stenger du vannkranen og trekker støpslet ut av stikkontakten.

Innstillinger

Du kan defi nere følgende innstillinger

Automatisk døråpning.

Ekstra skyllinger.

Døråpning

Hvis man velger Automatisk døråpning, vil døren på vaskemaskinen åpnes etter avsluttet program.

1. Steng av maskinen med hovedstrømbryteren.
2. Trykk på og hold inne knappen Superskyll, og slå deretter på hovedstrømbryteren.
3. I displayet vises "AdO" hvis automatisk døråpning er aktivert, eller "AdF" hvis tilleggsvalget ikke er aktivert.
4. Trykk på knappen for Superskylling for å endre innstilling.
5. Trykk på døråpningsknappen for å lagre innstillingen.

Ekstra skyllinger

Ved levering er vaskemaskinen innstilt for tre skyllinger i programmene Standard bomuld 40°C

60°C og Hvid/kulørt daglig. Slik øker du til fem skyllinger i disse programmene:

1. Steng av maskinen med hovedstrømbryteren
2. Trykk på og hold inne knappen Utsatt start og trykk deretter på hovedstrømbryteren.
3. I displayet vises "R O" hvis ekstraskyllinger (5 skyllinger) er aktivert, eller "R F" hvis dette ikke er aktivert (3 skyllinger).
4. Vri på programvelgeren for å endre innstillingen.
5. Trykk på døråpningsknappen for å lagre innstillingen.

Vedlikehold og rengjøring

Rengjøring av fi Iter og avløpspumpe

Vaskemaskinen har et fi Iter hvor små gjenstander som mynter og hårnåler kan samle seg. Slik renser du fi Iteret og avløpspumpen:

1. Sørg for at maskinen er tømt for vann, og at hovedstrømbryteren er slått av.

1. Åpne døren.

1. Løsne dreneringsslangen fra tappen på innsiden av døren og tapp ut vannet, for eksempel i en bolle.

1. Skru døren mot klokken for å åpne pumpen. Ta ut døren.

1. Fjern eventuelle gjenstander og partikler fra pumpehuset og døren. Kontroller også at pumpevingen, som sitter helt inne, kan roteres.

1. Skru på lokket, sett tilbake avløpsslangen på dørtappen og lukk luken.

Rengjøring av vaskemiddelkammeret

Trekk vaskemiddelbeholderen ut ved hjelp av åpningsknappen.

Rengjøring av maskinens utside

Rengjør utsiden og programpanelene med mildt rengjøringsmiddel. Bruk ikke løsemidler, de kan skade maskinen.

OBS!

Rengjøring av maskinens innside for å unngå luktproblemer

Med dagens moderne vaskemidler holder det ofte å vaske med lave temperaturer. Dette medfører at det dannes små avleiringer i maskinen. Avleiringene kan igjen føre til luktproblemer. For å unngå dette anbefaler vi at maskinen kjøres på et 95°C-program en gang i måneden. Bruk da en liten mengde vaskemiddel. Det er ikke nødvendig å fylle maskinen med vask.

Vedlikehold og rengjøring

Rensehull under skovlen

Hvis du mistenker at gjenstander som spiker eller småstein har falt gjennom vaskemaskintrommelen, bør du sjekke rommet under skovlen. Disse gjenstandene kan ruste og forårsake fl ekker på klærne. Spiker og andre spisse gjenstander kan forårsake hull på tekstilene.

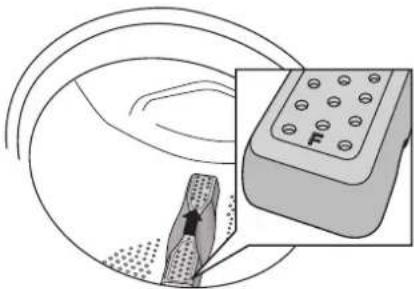

Gå fram slik:

1. Før en skrutrekker eller liknende ned i skovlhullet, som vist på bildet, og bøy forsiktig mot venstre.

1. Ta tak i skovlen med den andre hånden, og dra den mot deg.

1. Løft opp skovlen.

2. Fjern eventuelle gjenstander.

3. Plasser skovlen i festehullene med F-merkingen mot deg. Sørg for at alle skovlfestene sitter på plass i de tilhørende hullene i trommelen. Trykk den innover til du merker at det tar.

For å fjerne belegget doserer du cirka 20 gram sitronsyre i trommelen og kjører et valgfritt 95°C program. Gjenta ved behov.

Feilsøking

Feilsøking

1. Kontroller at hovedstrømbryteren er slått på.
2. Er strømmen utkoplet? Kontroller sikringene i huset. Døren til vaskemaskinen kan ikke åpnes med døråpningsknappen (med nøkkelsymbol) hvis strømmen er utkoplet.

Manuell døråpning skal bare utføres hvis strømmen er slått av og maskinen er tømt for vann.

A Velg programmet Centrifugering/ udpumpning og tilleggsvalget med symbolet
(ingen sentrifugering) for å tømme maskinen for vann. Hvis dette ikke fungerer, må maskinen tømmes manuelt. Se under Rengjøring av fi Iter og avløpspumpe i kapittel "Vedlikehold og rengjøring".
B Sørg for at hovedstrømbryteren er slått av, og at støpselet er tatt ut av stikkontakten.
C Ta ut nøkkelen (C) for nødåpning av døra (se figur i avsnittet Vaskemiddelskuff) og sett den inn i sporet på høyre side av døra på vaskemaskinen. Nøkkelen er festet på baksiden av vaskemiddelskuff en. Fjern vaskemiddelskuff en fra vaskemaskinen og ta ut nøkkelen.

D Trykk verktøyet oppover til døren åpnes.

Etter bruk legges nøkkelen for nødåpning av døra (C) tilbake på plassen som er beregnet til dette (B) (se bilde i avsnittet Vaskemiddelskuff).

Hvis døren fortsatt ikke åpnes när vaskeprogrammet er ferdig, kontakt service.

1. Er døren til vaskemaskinen skikkelig lukket? Trykk den godt igjen.
2. Er strømmen utkoplet? Kontroller sikringer og jordfeilbryter i huset.
3. Kontroller at du ikke har valgt utsatt start. Du kan avbryte utsatt start ved å trykke på knappen Start/Stop i tre sekunder.

Etter et strømbrudd

Trykk på hovedstrømbryteren for å gjenoppta det pågående programmet.

Tøyet i maskinen er stadig vått

En liten porsjon vasketøy kan under visse omstendigheter føre til ubalanse (se "Ubalanse"). Fordel vasketøyet på nytt og start sentrifugeringsprogrammet, eller legg i mer tøy og start vaskeprogrammet forfra.

Feilsøking

Feilmeldinger

Hvis det oppstår en feil när et program er i gang, vises en melding i displayet. For å slette feilmeldingen etter at problemet er löst slår du maskinen av og deretter på igjen.

Feilmeldingene du kan komme til å få i displayet, er:

F10 Overfl om

1. Steng vannkranen.
2. Se under "F11 Vannutløp".

F11 Vannutløp

Kontroller:

• at det ikke sitter noen gjenstander fast i utløpet til avløpsslangen.
• at avløpspumpen ikke er blokkert av fremmedlegemer. Rengjør pumpen, se kapittelet "Vedlikehold og rengjøring".
• at avløpsslangen ikke er bøyd.
  Når problemet er rettet opp, trykker du på døråpningsknappen (nøkkelsymbol) for å tømme maskinen. Ring etter service hvis feilen vedvarer.

F12 Vanntilførsel

Kontroller:

• at kranen til vannslangen er åpen.
• at fi lteret i maskinens vanntilførsel ikke er tiltettet

Rett opp:

1. Steng vannkranen.
2. Skru løs slangen.
3. Rens fi Iteret i innløpsventilen på maskinen.
4. Skru slangen på plass.
5. Åpne vannkranen.
6. Kjør programmet på nytt for å kontrollere om feilen er utbedret.
7. Ring etter service hvis feilen vedvarer.

≡ ≡≡ Ubalanse

Sentrifugeringen avbrytes hvis ubalansen er for stor. Vaskemaskinen starter sentrifugeringen på nytt, og forhåpentligvis har tøyet plassert seg bedre i trommelen. Denne fremgangsmåten kan gjentas opptil 10 ganger. Hvis maskinen fortsatt ikke har klart å fi nne en god balanse, fortsetter programmet til neste trinn.

Feilmeldingen krever ingen tiltak.

Teknisk informasjon

Informasjon om energimerking

Informasjonsblad, i henhold til Kommisjonens delegerte forordning (EU) nr. 1061/2010

ASKO

Modellangivelse: W6564W-NOR

Maks. vaskekapasitet: 8 kg

Energieff aktivitetsklasse: A+++

Årlig energiforbruk (AE _C ): 196 kWh per år

Energiforbruk

Standard bomuld 60 °C med full maskin ( E_t,60 ): 1,10 kWh

Standard bomuld 60 °C med halv maskin ( E_t,6012 ): 0,87 kWh

Standard bomuld 40 °C med halv maskin ( E_t,4012 ): 0,52 kWh

Eff ektforbruk

Årlig vannforbruk (AW _c ): 10340 liter per år ^2)

Sentrifugeringseffektivitetsklasse: A ^3)

Maks. sentrifugeringshastighet: 1600 omdr./minutt

Restfuktighetsinnhold: 44 %

Vaskeprogram: Standard bomuld ^4)

Programtid

Standard bomuld 60 °C med full maskin ( T_t,60 ): 170 minutter

Standard bomuld 60 °C med halv maskin (T _t,60% ): 140 minutter

Standard bomuld 40 °C med halv maskin (T _t,4012 ): 130 minutter

Lydnivå:

Vaskefase: 48 dB(A) re 1 pW

Sentrifugeringsfase: 73 dB(A) re 1 pW

1) Basert på 220 standardvaskesykluser for Standard bomuld 60°C og 40°C full og halv maskin, og forbruk i henhold til laveffektinn- stillingene. Det faktiske energiforbruket avhenger av hvordan maskinen brukes.
2) Basert på 220 standardvaskesykluser for Standard bomuld 69°C og 40°C full og halv maskin. Det faktiske vannforbruket avhenger av hvordan maskinen brukes.
3) På en skala fra G (minst effektiv) til A (mest effektiv).
4) Standard bomuld 60°C og 40°C er de standardvaskeprogrammene som informasjonen for energimerkingen bygger på. Disse programmene er beregnet på vask av normalt skitne bomullstekstiler og er de mest effektive programmene når det gjelder kombinert energi- og vannforbruk. Den faktiske vanntemperaturen kan avvike fra den angitte programtemperaturen.

Teknisk informasjon

Informasjon for testinstitutt

Program Max last Temp. °C

Autovask^1)	1/2
Standard bomuld^2)3)	1/1
Strygelet / sport (Easy care)^2)	1/2 40

2) Testprogram med kaldtvannsavslutting i henhold til EN 60456.

3) 40 °C program for testinstitutt. Tilleggsvalg 40 °C må velges.

Energimerking

Teststandard Europa: EN 60456

Vaskeprogram:

Standard bomuld 40°C 60°C, 8 kg bomull

Tilkopling: Kaldtvann 15 °C

Testmetode lydmåling: IEC-60704-2-4

Tekniske spesifi kasjoner

Høyde: 850 mm

Bredde: 595 mm

Dybde: 585 mm

Vekt: 76 kg

Trommelvolum: 60 l

Tilkoplingseffekt: Se typeskilt

Elementeffekt: Se typeskilt

Vanntrykk: 0,1-1 MPa

1-10 kp/cm²

10-100 N/cm²

Materiale i vasketrommel og beholder: Rustfritt stål

Materiale i ytterdeksel: Pulverlakkert og varmgalvanisert stålplate eller rustfritt stål

Vanntilkopling: 1,5 m pexrør

Avløp: 1,7 m polypropenslange

Transportsikringer

Fjern de tre transportskruene og innsatsene for transportlåsing før maskinen tas i bruk.

1. Løsne og fjern skruene, som vist nedenfor.

1. Trykk sammen og dra ut innsatsene som skruene var montert i.

1. Løsne plastskivene som er plassert på innsatsene. Trykk fast plastskivene i de tre hullene der innsatsene var plassert. Ta vare på innsatsene i tilfelle maskinen skal fl yttes ved en senere anledning.

Hvis maskinen skal transporteres, må innsatsene for transportlåsing og skruene monteres igjen for at maskinen ikke skal riste i stykker. Hvis transportskruene eller innsatsene har blitt borte, kan du bestille nye hos forhandleren.

Artikkelnummer: Navn

80 882 77 Skrue

80 901 05 Innsats transportlåsing

Bestill tre stykker av hver!

Installasjon

Vaskemaskinen kan bygges inn under en benkeplate med arbeidshøyde 850–900 mm. La det være en åpning på 5 cm rundt hele maskinen, også mellom bakkanten av toppdekselet og veggen bak.

B. Frittstående

Vaskemaskinen kan plasseres ved siden av eller under tørketrommelen.

Justere føttene

Minimer støy fra maskinen ved å justere føttene slik at maskinen står stødig og vannrett på gulvet. Dra til låsemutterne.

Tilkopling til vann

Vanntilkoblingen skal utføres av en person med nødvendig kompetanse. Maskinen skal tilkobles med den tilløpsslangen som følger med.

Bruk bare tilløpsslangen som leveres med maskinen. Bruk ikke gamle eller andre løse tilløpsslanger på nytt.

Installasjon

Tilkopling til avløp

Maskinen leveres med tilkoblet avløpsslange som skal festes til et avløp. Se noen eksempler nedenfor. Høyden skal være 600–900 mm over gulvet. Den laveste plasseringen (600 mm) er alltid å foretrekke. Sørg for at avløpsslangen ikke krøller seg.

Maskinen kan også tilkoples med en nippel til avløpet. Høyden på slangen skal også her være 600-900 mm fra gulvet. Hullet skal ha en innvendig diameter på minst 18 mm.

• Kapp nippelen
• Jevn ut hullet

Se illustrasjon.

Elektrisk installasjon

Vegguttaket for strømtilkobling skal være plassert i passende avstand fra tørketrommelen, slik at det er lett tilgjengelig.

Kopling ved levering

Maskinen leveres 1-Phase, 220-230 V, 50-60 Hz med stikkontakt, varmeeff ekt 2000 W og sikres 10 A. Hvis det finnes en jordfeilbryter, skal denne være av type A.

OBS!

Reparasjon og vedlikehold som berører sikkerhet eller ytelse, skal utføres av kvalifi sert fagpersonell. Inngrep i maskinen av ikke autorisert personell fører til at reklamasjonsretten bortfaller.

Service

Modellangivelsen står på panelet.

Typeangivelsen og serienummeret står på typeskiltet på innsiden av døren.

OBS!

Tjenester som ikke er levert av leverandør eller selger må kunde dekke selv.

Egne notater

Egne notater

Egne notater

HURTIGVEILEDNING

Sorter vasken etter skittenhet, farge og materialer.

Obs! Legg bøyle-BH-er e.l. i en vaskepose.

Du velger program ved å vri på programvelgeren, valgt program vises i displayvinduet.

Gjenværende tid vises i timer og minutter.

5.

Retten til endringer forbeholdes.

ASKO

Gorenje, Partizanska 12, 3320 Velenje, Slovenija

www.asko.com
