BRUKSANVISNING WM14E480FF SIEMENS

Présentationdelave-linge

Présentation de lave-linge

Félicitations – Vous venez d'opter pour un appareil électroménager moderne et de haute qualité, de la marque Siemens. Ce lave-linge se distingue par une consommation économique d'énergie.

Avant de quitter notre usine, chaque machine a subi un contrôle fonctionnel pour vérifier qu'elle se trouve dans un état impeocable.

Mise au rebut respectueuse de l'environnement

Éliminez l'emballage en respectant l'environnement.

Cet appareil est labélisé conformément à la directive européenne 2002/96/CE sur les appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

Cette directive sert de cadre à la reprise et au recyclage, valables sur tout le territoire de l'Union Européenne, des appareils usagés.

Table des matières Page

Conformité d'utilisation 1
■ Régler les programmes .... 2
Après le lavage 4
Réglages personnalisés 5
■ Consignes importantes .... 6
■ Vue d'ensemble du programme .... 7
Entretien 8
■ Remarques dans le zone d'affichage .... 8
Maintenance 9
Que faire si... 10
Consignes de sécurité 11
Chiffres de consommation 11

Conformité d'utilisation

exclusivement destiné à l'utilisation dans un foyer,
destiné au lavage des textiles lavables en machine, en bain lessiviel.
fonctionne à l'eau froide et avec les produits lessiviels et d'entretien en vente habituelle dans le commerce, adaptés à l'emploi en lave-linge.

- Ne laissez pas les enfants jouer sans surveillance près du lave-linge! - Éloignez les animaux domestique du lave-linge!

Programmes

Pour un aperçu détaillé des programmes, reportez-vous à la page 7. Température et vitesse d'essorage réglable individuellement.

Blanc/Couleurs .....
Couleurs intensif ....
Couleurs éco .....
Synrthotiques ..... Textiles faciles à entretenir
Délicat/Soie ..... Textiles délicats lavables en machine
©/Laine .... Textiles lavables à la main/en machine
Viclange .... de l'eau de rinçage en présence d'Arrêt cuve pleine
Essorage ..... du linge lavé à la main
Rinçage ....suivi d'un essorage
Essorage délicat ... du linge lavé à la main, à vitesse
d'essorage réduite
Chemises/Chemisiers Chemises ne requérant pas de repassage
Microfibres ..... Textiles revêtus d'une membrane
Express 15 min .... Programme court
Mix rapide ..... Différents types de linge
Spécial couleurs ... Textiles de teinte foncée sombres

Préparatifs

Installation correcte, conformément aux instructions d'installation à part.

Contrôlez la machine

- Ne mettez jamais en service une machine endommagée !

- Prévenez le service après-vente !

Ouvrir le robinet d'eau

Brancher la fiche mâle dans la prise de courant

Saisie uniquement par la fiche mâle! Seulement avec les mains sèches!

* selon.

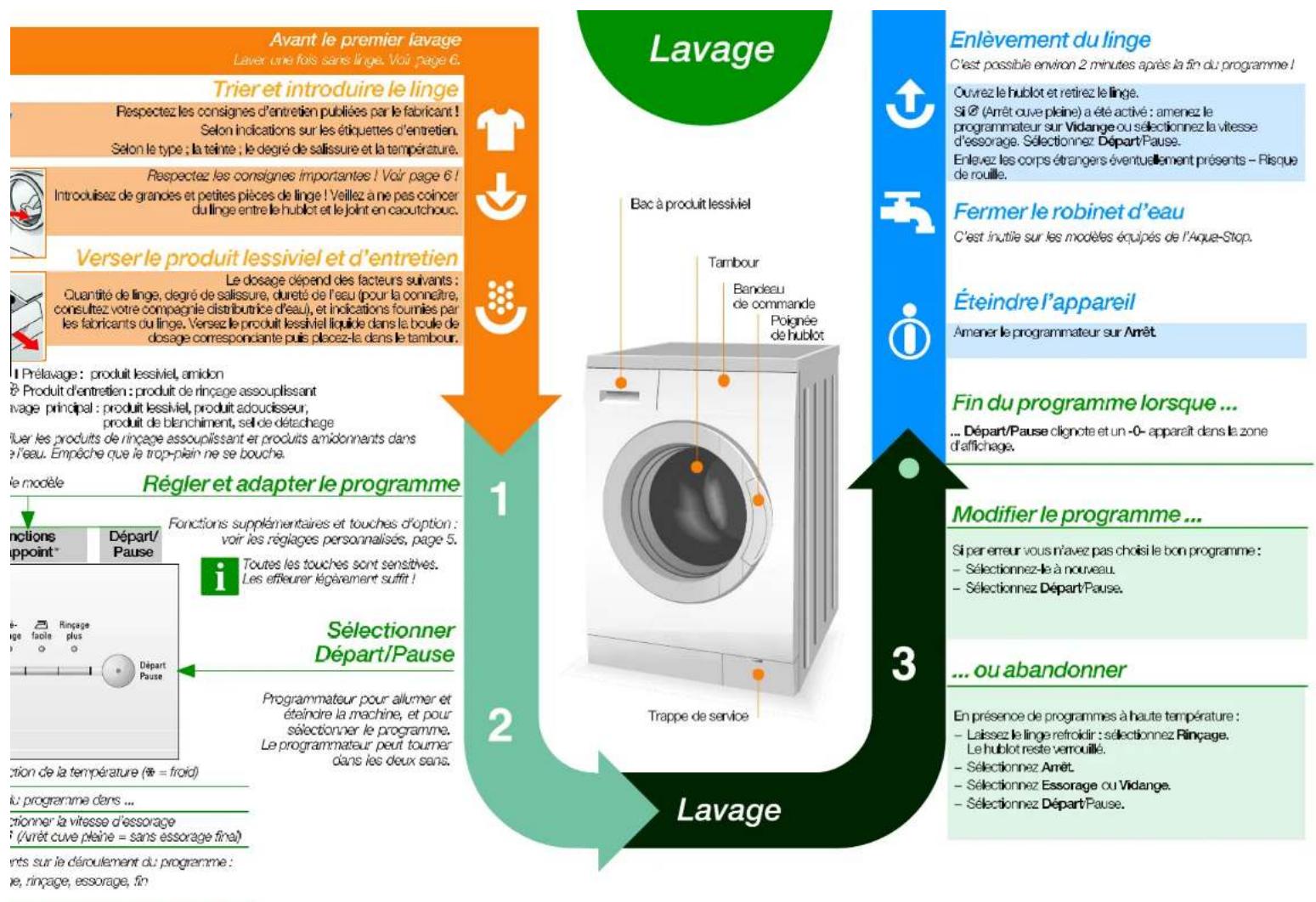


Réglages personnalisés

Touches d'option

Avant et pendant que le programme marche, vous pouvez modifier la vitesse d'essorage et la température. Les effets dépendent du stade du programme.

Temp.°C

Vous pouvez modifier la température de lavage affichée. La température de lavage maximale que vous pouvez sélectionner dépend du programme réglé.

Fin dans

Le fait de sélectionner le programme affiche sa durée respective. Il est possible de retarder le démarrage du programme. Le nombre c'heures de retard du démarrage peut se régler par pas d'une heure, jusqu'à 19 heures maximum. Appuyez sur la touche Fin dans jusqu'à avoir atteint le nombre d'heures voulu (n = heure). Sélectionnez Départ/Pause.

Essorage (T/mn)

Vous pouvez modifier la vitesse d'essorage affichée. La vitesse d'essorage maximale que vous pouvez sélectionner dépend du programme réglé.

Options*	Voir également l'aperçu du programme (” selon le modèle)
Taches	Prolongement de la durée du lavage, pour lever plus intensément le linge fortement sall ou pour lever 6,5 kg de linge blanc ou de couleur.
Prélavage	Pour linge très sale mais solide, par exemple en coton ou en lin. Prélavage à 30°C
2 facile	Déroulement spécial de l'essorage suivi d'un défoulage. Essorage final en douceur. L'humidité résiduelle du linge est légèrement plus élevée.
Rinçage plus	Rinçage supplémentaire et durée de lavage prolongée. Cette option est destinée aux régions à eau très peu dure ou pour améliorer un peu plus encore le résultat du rinçage.

Départ/Pause

Pour faire démarrer ou interrompre un programme.

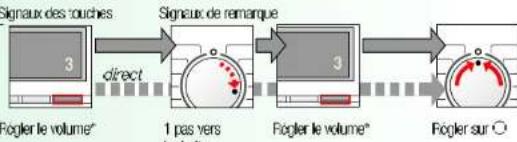

Signal

1. Lancer mode signal

* Sélectionner le cas échéant plusieurs fois

Consignes importantes

Ménagez le linge et la machine

• Violez les poches
• Attention aux objets métalliques (trombones, etc.).
• Lavez les textiles délicats dans un filet/sachet (bes, voillages, soutien-gorge à baleines).
• Fermez les fermetures à glissières, boutonnez les housses.
• Brossez le sable présent dans les poches et dans les revers.
• Enlevez les petites roulettes des rideaux ou liez-les dans un filet/sachet.

Avant le premier lavage

N'introduisez pas de linge dans l'appereil ! Ouvrez le robinet d'eau et laissez rentrer env. 1 litre d'eau. Ensuite, versez ½ gobelet gradué de produit lessivel dans le compartiment II. Réglez le programmateur sur Synthétiques 60 °C puis sélectionnez Départ/Pause. En fin de programme, ramenez le programmateur sur Arrêt.

Pièces de linge différemment sales

	Lavez le linge neuf séparément.
légèrement	Ne prélavez pas.
	Soumettez les taches le cas échéant à un traitement préliminaire.Sélectionnez l'option Taches.
très	Introduisez moins de linge dans le tambour.

Prélavez

Poids de linge

Ne dépassez pas la charge maximale indiquée :

• Blanc et couleurs 6,5 kg
• Synthétiques 3kg
• Délicat, soie et laine 2 kg

Trempage Ne mettez à tremper ensemble que du linge de même teinte

Dans le compartiment II, versez le produit de trempage/produit lessiviel en suivant les indications fournies par le fabricant. Réglaz le programmateur sur Couleurs 30 °C puis sélectionnez Départ/Pause.

Au bout de 10 minutes, sélectionnez Départ/Pause. Après la période de trempage souhaitée, sélectionnez à nouveau Départ/Pause si vous voulez poursuivre le programme ou le modifier.

Amidonnage Le linge ne doit pas avoir été traité avec du produit de ringage assouplissant !

En respectant les indications ou fabricant, dissolvez dans un peu d'eau la quantité d'amidon requise pour servir ensuite dans 15 litres d'eau : Règlez le programmateur sur Rinçage, réglez la vitesse d'essorage puis sélectionnez Départ/Pause. Dès que l'eau pénètre dans l'appareil : versez la solution amidonnée dans le compartiment I.

Ne colorez et décolorez jamais du linge dans le lave-linge.

Protection de l'environnement/Remarques pour économiser

- Lavez chaque fois la quantité maximale de linge permise par le programme concerné.

• Lavez le linge normalement sale sans prélavage.
• A la place de Blanc 90 °C, utilisez le programme Couleurs éco 60 °C. Vous obtenez un nettoyage comparable avec une consommation énergétique bien moindre.
• Dosez le détergent en respectant les indications de son fabricant et en tenant compte de la durée de l'eau.
• Si ensuite le linge doit passer au sèche-linge, réglez la vitesse d'essorage en respectant les instructions du fabricant du sèche-linge.

Vue d'ensemble des programmes Voir aussi page 6

Programmes	°C	max	Type de linge	Options (selon le modèle); Remarques
Blanc/Couleurs	× -90 °C
Couleurs intensif	× -60 °C	6,5 kg*	Textiles solides, textiles résistants à l'ébullition, en coton ou en lin	Prélavage, Taches, facile, Rinçage plus
Couleurs éco
Synthétiques	× -60 °C		Textiles d'entretien facile en coton, lin, synthétiques ou textiles mixtes	Prélavage, Taches, facile, Rinçage plus
Mix rapide	× -40 °C	3 kg	Textiles en coton et textiles synthétiques	Prélavage, Taches, facile, Rinçage plus; Différents types de linge peuvent être lavés ensemble
Spécial couleurs sombres	× -40 °C		Textiles de teinte foncée en coton et textiles synthétiques de teinte foncée	Prélavage, Taches, facile, Rinçage plus; Essorage réduit au rinçage et essorage final réduit
Délicat/Soie	× -30 °C		Pour textiles délicars mais lavables tels que la sole, le satin, les synthétiques ou les tissus mixtes (voltages par exemple)	Prélavage, Taches, facile, Rinçage plus; Pas d'ossorage entre los séquences de rinçage
Laine	× -40 °C		Textiles lavables à la main ou or machine, en lin ou contenant de la laine	Convient également à la sole lavable à la main ; Essorage réduit au rinçage et essorage final réduit
Chemises/Chemisiers	× -60 °C	2 kg	Chemises sans repassage en coton, lin, synthétiques ou tissus mixtes	Prélavage, Taches, Rinçage plus; Essorage réduit
Microfibres	× -40 °C		Textiles revêtus d'une membrane	Taches, facile, Rinçage plus; Essorage final raocourci, intermittent
Express 15 min	× -30 °C		Textiles d'entretion facile en coton, lin, synthétiques ou textiles mixtes	Programme court, 15 minutes env. Convient pour ratairchir le linge
Programmes supplémentaires			Rinçage, Essorage, Vidange, Essorage délicat

Vous trouverez des informations avances et un choix de nos produits sur notre site Web à l'adressehttp://www.siemens-electromenager.com ainsi qu'en appelant nos centres de service après-vente

Siemens Electrogerate GmbHCarl-Wery-Str. 3461739 München / Allemagne

WM14E480FF...02069000 132 624

Remarques dans la zone d'affichage	F-16	Famez correctement le hukkt; linge éventuellement cotifs.
	F-17	Ourrez le nettoir d'eau, facile de l'arrêve d'eau et tisée conné; nettoyez le côte de l'arrêt de l'eau (page 9), pression de l'eau trop faïle.
	F-18	Nettoyez la pompe de tirange (page 9), conduit d'équit à la de-outament rouchés.
	F-23	Présences d'eau dans la cuvette de fond, présence d'une tute dans l'apparel. Prévent les non non des tenre)

Maintenance

- Pisque de vous ébouillanteur

Attendez que je produit jessiviel ait refroidi

Fermez le robinet d'eau !

Pompe à produit lessiviel

Amener le programmateur sur Arrêt, débranchez la fiche mâle de la prise de courant.

1. Ouvrez la trappe de service et retirez-la.

Pour les modèles comportant un flexible de vidange : 2. De sa fixation, retirez le flexible de vidange puis sortez-le du corps de l'appareil. Retirez la coiffe obturatrice, laissez le bain lessiviel s'échapper. Enfonzez la coiffe obturatrice et mettez le flexible de vidange en place dans la fixation.
Modèles sans flexibles de vidange : 2* Dévissez prudemment le couvercle de pompe, jusqu'à ce que le produit lessiviel commence à écouter. Une fois que la trappe de service est à moitié pleine, révissez le couvercle de pompe et videz la trappe de service. Répétez ces étapes jusqu'à ce que le produit lessiviel se soit entièrement écoulé.
3. Dévissez prudemment le couvercle de pompe (eaur résiduelle).
4. Nettoyez le compartiment intérieur, le filetage du couvercle de pompe et le carter de pompe (la roue à aubes de la pompe de viclange doit se laisser tourner à la main).
5. Remettez le couvercle de pompe en place et vissez-le.
6. Remettez la trappe de service en place et refermez-la.

Pour empêcher que du produit lessiviel inutilisé gagne le conduit d'égout lors du prochain lavage : Versez 1 litre d'eau dans le compartiment Il puis choisissez le programme Vidange.

Cribles dans l'arrivée d'eau

Risque d'électrocution ! Ne piongez jamais l'Aqua-Stop dans l'eau (il s'agit d'un équipement de sécurité contenant une vanne électrique)

Pour résorber la pression de l'eau dans le flexible d'arrivée d'eau :

1. Fermezlerobinet d'eau!
2. Sélectionnez un programme quelconque (sauf Essorage/Vidange).
3. Sélectionnez Départ/Pause. Laissez marcher ce programme pendant env. 40 sec.
4. Amener le programmateur sur Arrêt
5. Débranchez le flexible du robinet d'eau.
6. Nettoyez le cricle à l'aide d'une petite brosse.

7. Selon le modèle, retirez le flexible au dos de l'appareil puis nettoyez le crible.

8. Raccordez le flexible et vérifiez son étanchéité.

Que faire si ...

De l'eau coule de l'appareil.
- Serrez à fond le raccord du flexible d'arrivée d'eau.
Il ne pénètre pas d'eau dans – Avez-vous choisi Départ/Pause ?
l'appareil. Dans ce cas, le produit - Avez-vous ouvert le robinet d'eau ?
lessiviel n'est pas entraîne par l'eau an direction de la outre - Crible éventuellement bouché ? Nettoyez-le crible (page 9).
- Flexibled d'arrivée d'eau plié ou coince ?
Le hublot refuse de s'ouvrir. - Fonction de sécurité active.
- Avez-vous choisi @ (Amêt cuve pleine) ?
Le programme ne démarre pas. - Avez-vous choisi Départ/Pause ?
- Hublotfermé ?
Le produit lessiviel n'est plus - Nettoyez la pompe de vidange(page 9).
vidangé. - Nettoyezle conduit d'égout et/ou le flexible d'écoulement.
Le lingen n'est pas correctement essoré. - Répartissez les petites et grosses pièces de linge dans le tambour.
L'appareil lance plusieurs fois l'essorage. - Il ne s'agit pas d'un défaut - Le système de contrôle anti-balourd compense le balourd.
Eau pas visible dans le tambour. – Il ne s'agit pas d'un défaut – L'eau se trouve en dessous de la zone invisible.
Présence d'eau dans le compartiment à produits - Il ne s'agit pas d'un défaut - Ceci ne gène pas l'efficacité du produit d'entretien.
Apparition d'odeurs dans le lave-linge. - Utilisezle programme Blanc 90 °C sans mettre de linge. Pour cefaire, utilisez un produit lessiviel normal.
De la mousse sort par le bac à produitlessiviel. - Avez-vous utilisé trop de produit lessiviel ? Versez 1 cuillère à soupe de produit de ringage assouplissant dans ½ litre d'eau puis versez la solution ainsi obtenue dans le compartiment II du bac à produit lessiviel.
- Lors du prochain lavage, réduisez le dosage de produit lessiviel.
Vibrations pendant l'essorage. – Avez-vous immobilisé les pieds de l'appareil ? Sécurisez les pieds de l'appareil (voir Instructions d'installation).

- Avez-vous enlevé la cale de transport ? Enlevez la cale de transport (voir instructions d'installation).

Résultat d'essorage pas - Avez-vous choisi ≈ facile* (page 5) ? (* selon le modèle)

Pendant la marche de l'appereil, - Panne de courant ?

le champ d'affichage/les voyants - Disjoncteur/fusibledisjoncté/grillé ? ne fonctionnent pes. Réannez le disjoncteur/Changez le

- Sille dérangement se reproduit, appelez le service après-vente.

Déroulement du programme plus long que d'habitude. - Il ne s'agit pas d'un défaut - Le système de contrôle du balourd compensée le balourd en répartissant plusieurs fois le linge.

Présence de résidus de détergent - Les produits lessiviels sans phosphate contiennent parfois des sur le linge. résidus insolubles dans l'eau.

- Choisissez Pincage ou brossez le linge après le lavage.

Si vous ne parvenez pas à remédier vous-même au dé rangement ou si une réparation s'impose :

- Amener le programmateur sur Amet puis débranchez la fiche mâle de la prise de courant.

- Refermez le robinet d'eau et appelez le service après-vente (instructions d'installation).

Consignes de sécurité

- Veuillezline la notice d'utilisation et les Instructions d'installation, ainsi que toutes les informations jointes au lave-linge, et respecter toutes les instructions qu'elles contiennent.

- Conservez ces documents en vue d'une réutilisation ultérieure.

Risque d'électrocution ! - Pour débrancher la fiche mâle, saisissez-la, ne saisissez jamais le cordon.

- Ne la branchez/débranchez jamais la fiche mâle avec les mains mouillées.

• Le hublot peut devenir très chaud.
• Prudence lorsque vous vicangez le bain lessiviel très chaud.
• Ne montez pas sur le lave-inge.
• Ne vous appuyez jamais sur le hublot ouvert.
  Risque d'empoisonnement !
  Risque d'étouffement ! - Ne permettez jamais aux enfants de jouer avec les emballages, feuilles et pièces d'emballage.
  Danger de mort ! - Une fois que l'appareil ne sert plus, débranchez sa fiche mâle de la prise de courant.
• Coupez le cordon d'alimentation et jetez-le avec la fiche male.
• Détruissez la semure du huclot.
  Les enfants risqueraient de s'enfermer dans l'appareil et risqueraient leur vie.

Risque d'explosion ! - Les pièces de linge qui ont été préalablement traitées avec des détergents contenant des solvents comme par exemple des produits détachants/del'essence blanche risquent de provoquer une explosion après avoir été placés dans l'appareil. Avant de les ranger dedans, rincez-les d'abord à fond à la main.

Chiffres de consommation

Programme	Option	Charge	Courant**	Eau**	Durée du programme**
Couleurs 40°C*	Taches	6,5kg	0,65 kWh	57l	2:13 h
Couleurs 60°C	-	6 kg	1,2 kWh	55l	1:30 h
Couleurs éco 60°C*	Taches	6,5kg	1,1 kWh	49l	2:15 h
Blanc 90°C	Taches	6,5kg	2,06 kWh	65l	2:13 h
Synthétiques 40°C*	Taches	3 kg	0,55 kWh	50l	1:24 h
Synthétiques 40°C (convient également comme programme court)	-	3 kg	0,54 kWh	40l	0:55 h
Mik rapide	-	3 kg	0,59 kWh	35l	0:50 h
Délicat/Sola 30°C	-	2 kg	0,22 kWh	32l	0:32 h
Laine 30°C*		2 kg	0,14 kWh	30l	0:40 h

Réglage du programme avec l'option Taches à la vitesse d'essorage maximale à titre d'essai selon et d'après EN 60 456 et IEC 60 456.

** Les valeurs réelles peuvent dévier des valeurs indiquées. Ceci dépend de la pression de l'eau, de sa durée, de la température d'entrée, de la température ambiante, du type de linge, de sa quantité et de son salissement, du produit lessiviel utilisé, des variations du secteur électrique et des options choisies.

SIEMENS

Notice d'utilisation

Ne mettez pas ce lave-linge en service tant que vous n'avez pas lu la présente notice! Veuillez également tenir compte des instructions figurant dans les Instructions d'installation à part. Tenez compte des consignes de sécurité énoncées à la page 11 !
