BRUKSANVISNING AS15 Mac Tools
5" HIGH SPEED AIR SANDER
Model #AS 15

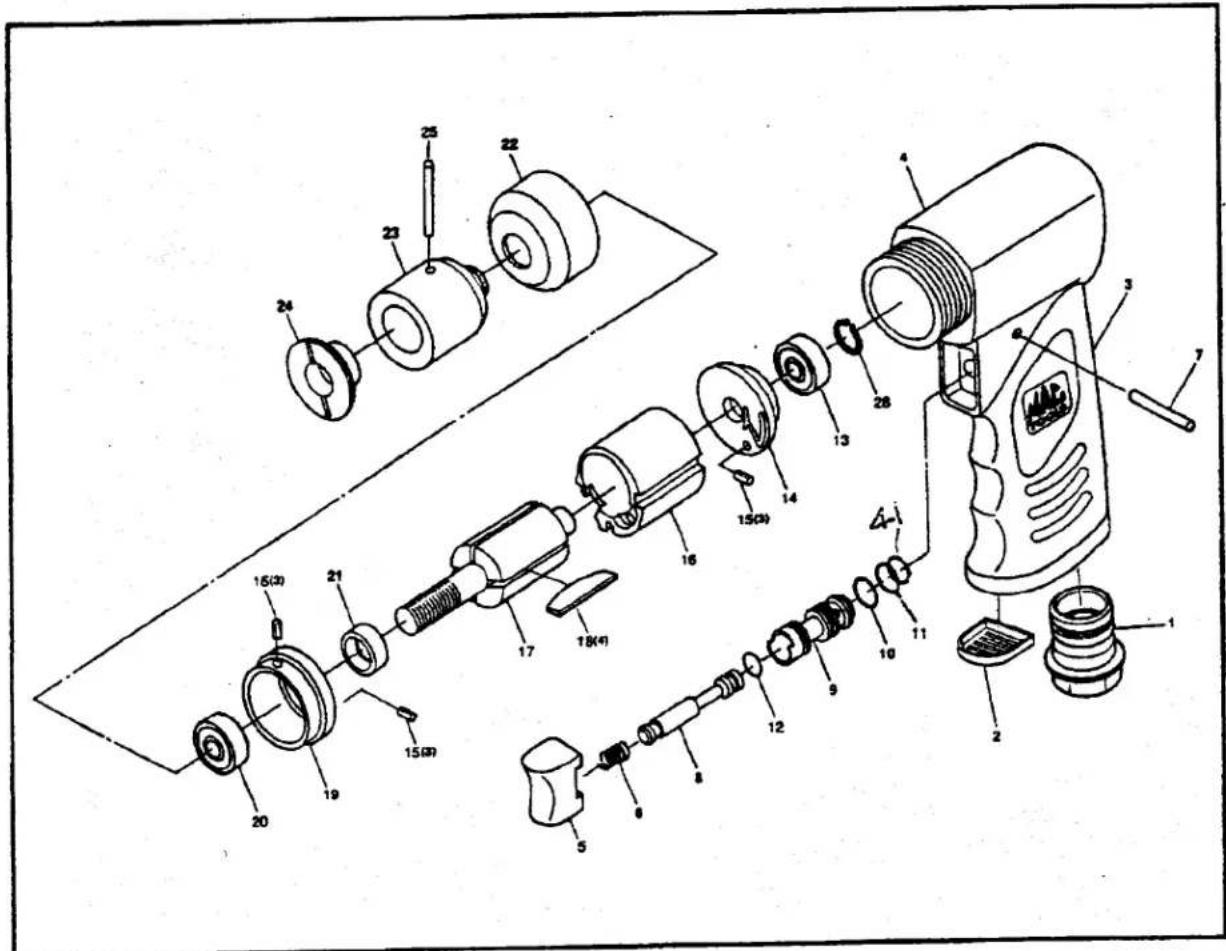

PARTS LIST:
| Fig. | Parts No. | Description | |||
| 1 | AD901-01 | Inlet Bushing | 25 | AS15R-37 | Rod |
| 2 | AW435-41 | Deflector | 26 | AS15R-38 | Backing Pad Small(Not Shown) |
| 3 | AD901-03 | Handle Cover | 27 | AS15R-39 | Backing Pad Large(Not Shown) |
| 4 | AS15-04 | Motor Housing | 28 | AW135-51 | Retaining Ring |
| 5 | AD527-25 | Trigger | 41 | AW375-17 | O Ring |
| 6 | AD901-06 | Valve Spring | |||
| 7 | AN213-03 | Spring Pin | |||
| 8 | AD901-08 | Valve Shaft | |||
| 9 | AD901-09 | Valve Bushing | |||
| 10 | AW156TR-51 | O-Ring | |||
| 11 | AW148TR-39 | O-Ring | |||
| 12 | AR-133-09 | Throttle valve O-Ring | |||
| 13 | AR133-11 | Ball Bearing | |||
| 14 | AS15-14 | Rear End Plate | |||
| 15 | AR760-14 | Spring Pin | |||
| 16 | AG70-19 | Cylinder | |||
| 17 | AS15-17 | Rotor | |||
| 18 | AG70-20 | Rotor Blade(4) | |||
| 19 | AS15-19 | Front End Plate | |||
| 20 | ADG210-20 | Ball Bearing | |||
| 21 | ADG210-17 | Rotor Collar | |||
| 22 | AG70-25 | Lock Ring | |||
| 23 | AS15R-32 | Disc Holder | |||
| 24 | AS15-24 | Disc Nut |
