BRUKSANVISNING YR1662-RO HAIER

合格证

Certificate of Quality

检验员：

青岛海尔施特劳斯水设备有限公司

地址：山东省青岛市胶州市海尔路1号

生产者：宁波航迪电器科技有限公司

地址：慈溪市南海镇泵电特色工业园区

在线报名地址:http://service.haier.com 生后服务电话：4009 999 999

网址：www.haier.com

版次：2016年第1版

Haier

反渗透直饮水机 使用说明书

扫描二维码 智享贴心服务

Line drawing of a rectangular device with two internal components and a lid (no text or symbols)

型号：

YR1661-RO

YR1662-RO

• 使用前请仔细阅读本说明书
  ·本公司保留说明书解释权
  · 产品外观请以实物为准
• 阅后请与发票一并妥善保存
  ·如遇产品技术或软件升级，恕不另行通知
  ·本产品只适合在中国大陆销售和使用

扫描二维码,关注海尔净水
微信公众号，智享科技魅力

喝视原好水 上日日顺商轮
扫描二维码 智享科技电力

尊敬的海尔用户：

感谢您选择、使用海尔产品。

我们承诺：

您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：

“1”: 送货安装服务一次就好

“5”: 五项组合服务:

【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。

【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗延长产品寿命。

【C】一站式通检，对用户家其他电器逐一通检保养。

【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。

【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。

体现海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话 4009 999999 或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。

■执行标准

GB 4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》；

GB 4706.19-2008《家用和类似用途电器的安全液体加热器的特殊要求》；

GB 34914-2017《反渗透净水机水效限定值及水效等级》

QB/T 4144-2010《家用和类似用途反渗透净水机》。

保修说明

用户须知

1、当您需要正常咨询或维修时，请与您所在地区的售后服务中心联系，如在咨询或维修时出现异议，可拨打服务电话咨询和反映。

2、维修时若需收费，服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。

3、各地售后服务中心如有变动，恕不另行通知，请谅解；但可拨打服务电话联系，由话务工程师向您指定就近的维修点为您提供服务。

4、生产日期：产品序列号的倒数第5、6、7位字符分别代表生产日期的日、月、年；

日的代表：数字1\~9，代表1\~9日，字母A\~X，代表10\~31日；

月份的代表：数字1\~9，代表1\~9月，字母A\~C，代表10\~12月；

年份的代表：数字1\~9，代表2001\~2009年，字母A-X，代表2010\~2031年；

注：字母中无1与O顺序以此类推。

青岛海尔施特劳斯水设备有限公司保修证使用说明

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此保修证及有效购机发票为您提供下列服务：

本产品是经过严格的质量管理以及检验过程的产品。

- 将保修证书妥善保管，作为您享受保修服务的凭据。

如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。

● 保修期内整机免费保修一年（自购买日起，以发票日期为准）。

● 如果使用过程中净水机出现故障无法排除时，请按以下方法联系维修：

保修期内：请与我公司售后服务中心或特约维修点联系，持保修证书及有效购机发票维修净水机。

超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定进行收费。

注：请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。

保修年限

1、整机免费保修一年（自购买之日起，以发票日期为准）。

注：滤芯为耗材，不在保修范围之内

2、下列情况，不属免费服务范围

A、不能出示保修说明及发票

B、发票涂改

C、意外因素或使用不当造成损坏

D 未经我公司许可 自行修理造成的损坏

E、超过三包有效期，经修复仍可继续使用

12

技术参数与电路图

技术参数

技术参数表
产品型号	YR1661-RO/YR1662-RO
额定电压	220V~50Hz	原水TDS	<500mg/L
额定功率	575W	热水温度	≥90°C
加热功率	550W	产水功率	25W
适用水压	0.05-0.3MPa	净流量	0.2L/min
使用温度	5°C-38°C	加热胆容量	1.1L
额定总净水量	2100L	储水箱容量	4.8L
出水水质	符合卫生部《生活饮用水水质处理器卫生安全与功能评价规范-反渗透出水装置》(2001)的要求

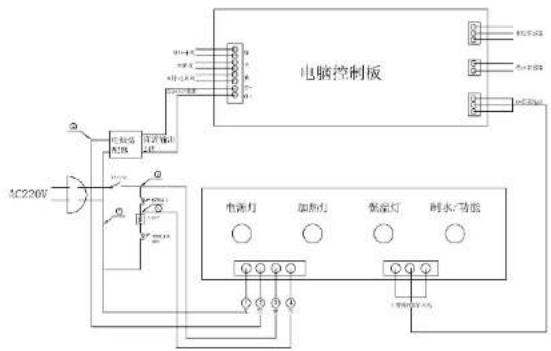

电路图

11

目录

使用注意事项 1-2

产品简介 2-3

装箱清单 2

产品概述 3

产品结构图 3

使用说明 4-9

使用说明 4

安装示意图及注意事项 5-8

水路流程图 8

使用注意事项 9

清洁及注意事项 9

售后与维护 10

维护保养 10

常见故障及排除方法 10

技术参数与电路图 11

技术参数 11

电路图 11

保修说明 12

使用前请仔细阅读本说明书

请妥善保存本说明书以备使用

产品外观、颜色或表面图案以实物为准

我们的产品在不断更新，若有变更恕不另行通知

使用注意事项

注意事项

注：本项目所有内容均与安全有关，请用户务必遵守。

本项目中的注意事项只是为了正确地使用本产品。

注意事项中解释了危险、危害的程度大小及可能发生的事故。

1. 请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止。
2. 请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
3. 儿童及无行为能力人请在监护人监督下使用本产品。
4. 偷若发生故障，应立即拔掉电源插头，关闭自来水进水阀门，切勿将有缺陷的产品置于工作状态。
5. 本产品在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他不安全因素。
6. 反渗透RO膜的过滤产水流量会受水质、水压和水温的影响。当水质不符标准、水压过低、水温小于25℃时，其产水流量将小于标称值。

[CSYW]禁止标志	凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。
!警示标志	凡是带有该标志的内容,必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。
注意标志	凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。

禁止
[KE66] 避免实验在测光直射及户外的活动	防冻请勿将产品储存或暴露在6°C以下的环境中	[5C2C] 受热禁止在制御近存放高燃易爆或受动易变形变淡物品

禁止

1

售后与维护

维护保养

滤芯功能及更换周期

以下仅是标准配置，实际配置以实物为准：

水处理级别	滤芯类型	滤芯功能	建议更换周期
第一级	聚丙烯熔喷滤芯	去除自来水中的悬浮物、深沙、管道铁锈、红虫、胶体等大体积的杂质。	3-6个月
第二级	前置活性炭滤芯	去除自来水中的大分子有机物、余氯、自来水中的消毒副产物、异色异味等有害物质。	6-12个月
第三级	稍密聚丙烯熔喷滤芯	深度滤除水中细小颗粒经的胶体、悬浮微粒等杂质。	3-6个月
第四级	反渗透膜滤芯	彻底滤除水中的有机物、微生物、化学残留物、细菌等	12-24个月
第五级	后置活性炭滤芯	进一步吸附净水中残留的异色、异味,调整水质口感,确保水质清醇、口感舒适。	6-12个月

滤芯更换征兆

1. 产水速度太慢：前置滤芯或RO膜堵塞。
   2.口感不佳：后置活性炭寿命已到。
2. 出水TDS值长期过高：RO膜可能损坏。
3. RO膜去除率<75%为RO膜损坏的标准，

RO膜去除率= (自来水TDS值-纯水TDS值)×100%/自来水TDS值 。

注意：实际更换周期视用户水源水质和使用量而定，以上建议仅供参考。

滤芯更换方法

1. 关闭进水水源，打开机器底部的排水口，将机器内部剩余的水排掉；
2. 分别取出滤芯快速接头的蓝色卡扣，压住快速接头内扣，拔出旧滤芯。
3. 更换新滤芯，分别将快速接头插入新滤芯，扣上蓝色卡扣。

常见故障及排除方法

序号	故障现象	故障原因	排除方法
1	机器运转但蓝色龙头不出水或机器长时间不停机	滤芯及水路堵塞	通知当地经销商更换滤芯
2	口感明显变差	后置活性炭寿命衰减	必要时更换后置活性炭
3	机器不启动	电路故障	通知当地经销商维修
4	机器只显示电源灯	水压太低或停水	检查水源,确定有水后再使用机器

若出现其它故障，请联系当地经销商。

10

使用说明

使用注意事项

● 确认热水龙头连续出水后，才能打开加热开关，以免干烧。
- 不要随意移动一体机。搬运产品时，请先切断电源，并从下部排水口将机器内部的水排空，倾斜度不要超过45度，保持平衡，避免剧烈震动和冲撞。
- 为了您的安全，请一定选用符合国家标准的220V带接地的三芯电源插座。第一次产水完毕、停机后，将一体机内的水先排放掉，即对纯水机内部管路进行冲洗。
● 本机不得在环境温度0℃以下使用，以避免出现冰塞对机器造成损坏。
- 如果出现冰塞现象，应停止使用，并切断水源，拔下电源插头，放于温暖室内，等待自动融化。
● 本机如有漏水等异常现象，请立即关闭水源和电源，停止使用。
- 若遇到电源线损坏，用户请勿自行拆换，请通知当地的服务商安排专业人员进行更换。产水、加热全自动控制，正常使用时，无需关闭电源和水源，在正常的产水过程中，废水管会有废水排出。当水源水压很小或停水时，净水系统将自动停止工作。不要人为封闭废水出口，否则会导致反渗透膜损坏报废。夜间或长期不用时，请关闭电源和水源。

注意：为避免无人时意外情况发生，如果两天以上不使用一体机，应拔下电源，关闭水阀，再使用时应该排空存水后再启动制水。使用本产品时请注意安全，未成年人必须在成人的指导下使用，以免发生危险。

清洁及注意事项

- 在清洁机器前请先拔下电源插头。不得用喷溅水进行清洗。本机表面可用家用洗洁精擦洗，然后用干软布擦干。严禁用水冲洗机器或用水冲洗去除任何残余清洗剂、消毒剂或锈斑。

9

使用注意事项/产品简介

!警示
故障处理 机房出现故障时,请勿语切听水擦,电源	避免小接接触请勿让小接操作	紧急呼叫 寻求用话请呼叫当地销售服务中心

注意
配件和滤芯为保持机圆正常运转,请务必使用本公司提供的配件和滤芯错使用带有海尔斯伪标贴的滤芯	温度请在5~30°C干燥场所使用	停用超过24小时不使用净水机,话关闭其水源、电器
配件和滤芯为保持机圆正常运转,请务必使用本公司提供的配件和滤芯错使用带有海尔斯伪标贴的滤芯	正确的维修服务本公司指定的经过专业缺陷并记录人员为可理解起始

装箱清单

部件名称	数量	部件名称	数量
反渗透直吹水机主机	1台	2分PE管线	1卷
主机挂板	1个	说明书	1份
前置波罩	1套	接水盒	1套
前置波罩挂板	1个	一体三源球阀	1套
前置10寸PP棉波芯	1支	胶板钉	7颗
前置波罩扳手	1个	胶膜臂	7颗
反渗透膜(RO)滤芯	1支	5×14圆头自功丝	5颗
模壳扳手	1个	4×12圆头自功丝	3颗
自吸滤头	1个	二分安全罩卡	5个

2

产品简介

产品概述

● 净化、加热功能完美结合，常温、热水双出水，使用更方便。
● 采用RO反渗透过滤技术，优质进口滤料，水质有保障。
● 优良零部件选用，产品稳定性更高。
● 独特的水电分离结构，产品的安全系数高。
● 智能自动制水管理系统，具有低电压强制启动、故障自动停机功能。
● 内置大容量食品级PE材质水箱，相比传统橡胶储水压力桶没有异味，
所以口感更甘甜，后置碳使用寿命更长。
● 可接大通量出水龙头，出水速度更快，用水不用等待。

产品部件图

3

使用说明

安装示意图及注意事项

进出水连接(见图五)

将各水管分别插入对应的接口内，注意插到位。

水路图

图片仅供参考，请以实物为准。

8

使用说明

安装示意图及注意事项

将二分PE管插入三通球阀二分快接接口，并装上安全蓝卡。

前置过滤器安装

1. 参照吊片的安装孔位在墙上钻孔并安装膨胀螺栓钉

2、将前面过滤器安装在吊片上

(图三)

1. 前置过滤器的进水口连接到水源， 前置过滤器的出水口连接到主机进水口。

RO膜的安装

拆开RO膜包装袋，将膜壳盖PE管拔出，拧开膜壳盖，将RO膜装入膜壳中（膜端有密封圈的一头朝内），安装到位后拧紧膜壳盖。

注意：安装RO膜时要把带10mm密封圈的一端水平往里推到位。

(图四)

7

使用说明

使用说明

电源

加热

保温

制水/功能

一、插入电源线，电源灯亮（显示红色），制水/功能灯亮（同时显示蓝色和黄色），制水系统开始工作（自动冲洗开始）。自动冲洗后，机器开始正常制水，制水/功能灯亮（显示蓝色），在机器制水阶段不冲洗。程序累计到一定时间自动冲洗一次，制水到高水位，制水/功能灯亮（显示橙色），表示水满，停止制水并冲洗十秒。当水箱水位低位时，再次启动，冲洗十秒后开始制水。
二、打开加热开关，加热灯亮（绿色）热胆开始工作，加热到设定温度时热胆停止加热，进入保温状态，加热指示灯灭，保温灯亮（黄色）。（注：机器第一次使用时，红色水龙头必须有水流出后方可打开加热开关，以免热胆内无水造成干烧。）
三、机器工作时检测到溢水时，蜂鸣器连续鸣叫，制水/功能灯快速闪烁（黄色/蓝色同时闪烁）直到故障排除。重新通电启动，机器才能正常工作。
四、当机器处于缺水状态，连续工作3小时后，机器会发出报警（蜂鸣器会鸣叫10声，制水/功能灯蓝色/黄色同时闪烁）。通水后，机器需重新通电重启方可正常工作。
五、机器制水连续达到4小时以上，水箱无水满时，机器停止制水，进入检修状态，此时，蜂鸣器连续鸣叫，制水/功能灯蓝色/黄色同时闪烁。

4

使用说明

安装示意图及注意事项

1) 安装使用示意图

(注意：如产品外观、型号更改，

部位结构变动，恕不另行通知。）

2) 安装的注意事项

1. 本机不得用于室外使用。
2. 本机不得放置于可能有水喷溅的地方使用。
3. 不要随意拆卸、移动一体机。搬运产品时，请先切断电源、水源，并将机器内部的水排空，倾斜度不要超过45度，保持平衡，避免剧烈震动和冲撞。可悬挂固定于厨房、餐厅墙壁上，注意应避免选择无法承重的墙体安装本机。
4. 产品应安置于干燥通风的地方。请不要安置于以下场所：热源附近、易燃物品附近、日晒或雨淋处、0℃以下的地方、潮湿的地方。

5

使用说明

安装示意图及注意事项

3) 安装顺序和方法

安装前，请确认水源水质为市政自来水或同等水质水源。

第一步 请选择离水源较近的墙面安装产品，用膨胀螺丝挂钩，将纯水机安置在墙上。
第二步 将产品附件中的进水三通安装在自来水管上。确认三通上的球阀处于关闭状态且连接处无渗漏。
第三步 用专用软管将一体机的进水口与前置过滤器相连，再与进水三通或自吸头连接，将废水口接入下水道或地漏或接于大容量的桶内，废水可用于洗涤等生活用水。
第四步 将自吸头放入水容器内或打开三通上的球阀，接通一体机水源。
第五步 接通电源，一体机开始运转、产水。
第六步 20-30分钟后，打开热水龙头，确认是否有水流出。
第七步 请在热水龙头有水连续流出后再打开加热开关。

注意：所有进水口连接处，应使用扳手将螺帽拧紧到位。快接进出水口处，应将水管用力插到位，确认水管拽动不脱落、松动，以免水压过大时造成漏水。

4) 一体机安装示意

①装上三通阀(见图一)

6
