BRUKSANVISNING RS 316 GLED ELKO
Lysdimmer spesielt egnet for LED og lave laster.
Maksimum lysnivå kan justeres ned etter behov.
Minimum lysnivå skal innstilles slik at det er lys i lyskildene. Hvis lyskildene ikke lyser när dimmeren er helt neddimmet, må minimumsnivået justeres litt opp.
Startnivå er nivået ved påslag. Enkelte ledtyper kan dimmes langt ned, men kan ikke slås på ved det laveste lysnivået. Lyskildene kan dimmes lenger ned etter påslaget.
Programmering av innstillingene:
Dimmeren er i utgangspunktet bruksklar, man kan enten bruke fabrikkinnstillingene (min=30%, max=100%, oppstart=40%) eller endre de ovennevnte nivåer på følgende måter:
Trykk på trykkbryter for innstillinger. Velg mellom innstillingene ved å trykke korte trykk på denne bryteren. Den grønne LED-indikatoren forteller deg hvilken innstilling som er valgt.
Når den grønne LED-indikatoren blinker:
1 trykk - 1 blink: juster minimumsnivå med betjeningsrattet 2 trykk - 2 blink: juster maksimumsnivå med betjeningsrattet 3 trykk - 3 blink: juster startnivå med betjeningsrattet
Lagre: vent til det slutter å blinke.
Slå av eller på lys rundt dimmerknapp (ELKO Plus versjon)
Langt trykk i ca. 5 sekunder - ett blink - kort trykk - lysdiode blinker to ganger - vri så dimmerrattet til høyre (lys på) eller venstre (lys av). Lagre: vent til det slutter å blinke.

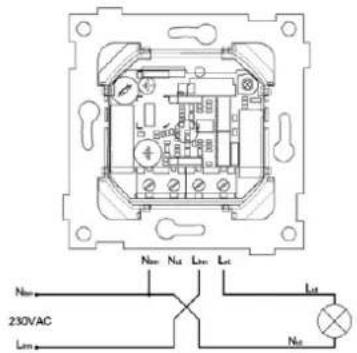

Tilkobling med 1polt brudd

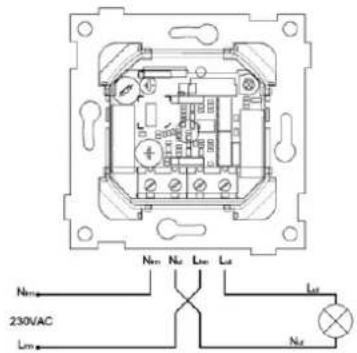

Tilkobling med 2polt brudd
For å velge mellom GLE eller GLI modus, benytt bryteren på fronten av dimmeren merket GLE / GLI.
Tekniske data:
Ohmsk last: 1-316 W
Elektronisk trafo: 1-316 VA
Halogen: 1-300 W
LED: ____ Se www.elko.no LED
LED: Om ikke annet er oppgitt fra ELKO er maks belastning 150 W.
OBS! Sjekk temperatur på metallplate i drift ved forskjellig pådrag.
Elektronisk overtemperatursikring på 75°C, dimmer kan slås på igjen på 65°C.
Elektronisk kortslutningssikring
Micro SD-kortleser for oppgradering av software
Grønn led indikator
-Trykkbryter for innstillinger
Bryter for valg av faseavsnitt (GLE) eller fasesnitt (GLI)
Trykk: Av og på Vri: dimmer lyset
Hvit LED for lysring rundt dimmerknapp. Lyser när dimmeren er avslått for lettere å finne dimmeren i mørket.
Tilkobling:
Den kan benyttes både som enpolet og topolet. Dersom det er krav om topolet brudd må begge faser også være tilkoblet på lampesiden.
