BRUKSANVISNING DLN6390 Union Special

High-speed, 1-needle, Cylinder-bed, Needle-feed, Lockstitch Machine with an Automatic Thread Trimmer

高速シリンダーベット一本針針送り本縫自動糸切りミシン

DLN-6390-7

High-speed, 1-needle, Cylinder-bed, Needle-feed, Lockstitch Machine

高速シリンダーベット一本針針送り本縫ミシン

DLN-6390

PARTS LIST

HOW TO MAKE USE OF THIS PARTS LIST

1. Explanation of codes

1) "*" mark......means this part is changed from the previous parts book.
As to the details of the change, refer to "List for information of change".
2) "01"......refer to "Note" explanation at bottom of page.

1. Codes on the "Qty" column

• Each numeral indicates the number of parts required.
- "0.1" and "2.5" indicate the length (in meters) of the respective parts.

1. Parentheses mean that the corresponding part is a subpart that constructs an assembly part.

2. Dotted lines on the Figures indicate assembly parts.

3. Parentheses mean that the corresponding part is a subpart that constructs an assembly part.

4. Dotted lines on the Figures indicate assembly parts.

パーツリストご利用に際して

1. "注記"欄の記号説明

1) " * " 印……前回のパーツブックに比較して今回変更された部品を意味します。
変更内容は“変更情報リスト”を参照してください。
2) "01"……ページ下の"注記"の説明を参照してください。

1. 数量欄の数字は、個数を表し、0.1、2.5等の数値は、長さ（単位メートル）を表します。

2. 数量欄の（）は、組部品を構成している子部品であることを意味します。

3. イラストページの — — — — 枠は、組構成であることを意味します。

4. 数量欄の数字は、個数を表し、0.1、2.5等の数値は、長さ（単位メートル）を表します。

5. 数量欄の（）は、組部品を構成している子部品であることを意味します。
6. イラストページの一一一一一枠は、組構成であることを意味します。

CONTENTS

目次

1. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS .... 1 頭部·外裝関係

2. MAIN SHAFT & THREAD-UP LEVER COMPONENTS .... 3 上軸・天秤関係

3. NEEDLE BAR, UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS .... 5 針棒·立軸·下軸関係

4. HAND LIFTER COMPONENTS .... 7 押さえ上げ関係

5. FEED MECHANISM COMPONENTS 9 送り関係

6. NEEDLE FEED MECHANISM COMPONENTS 11 針送り関係

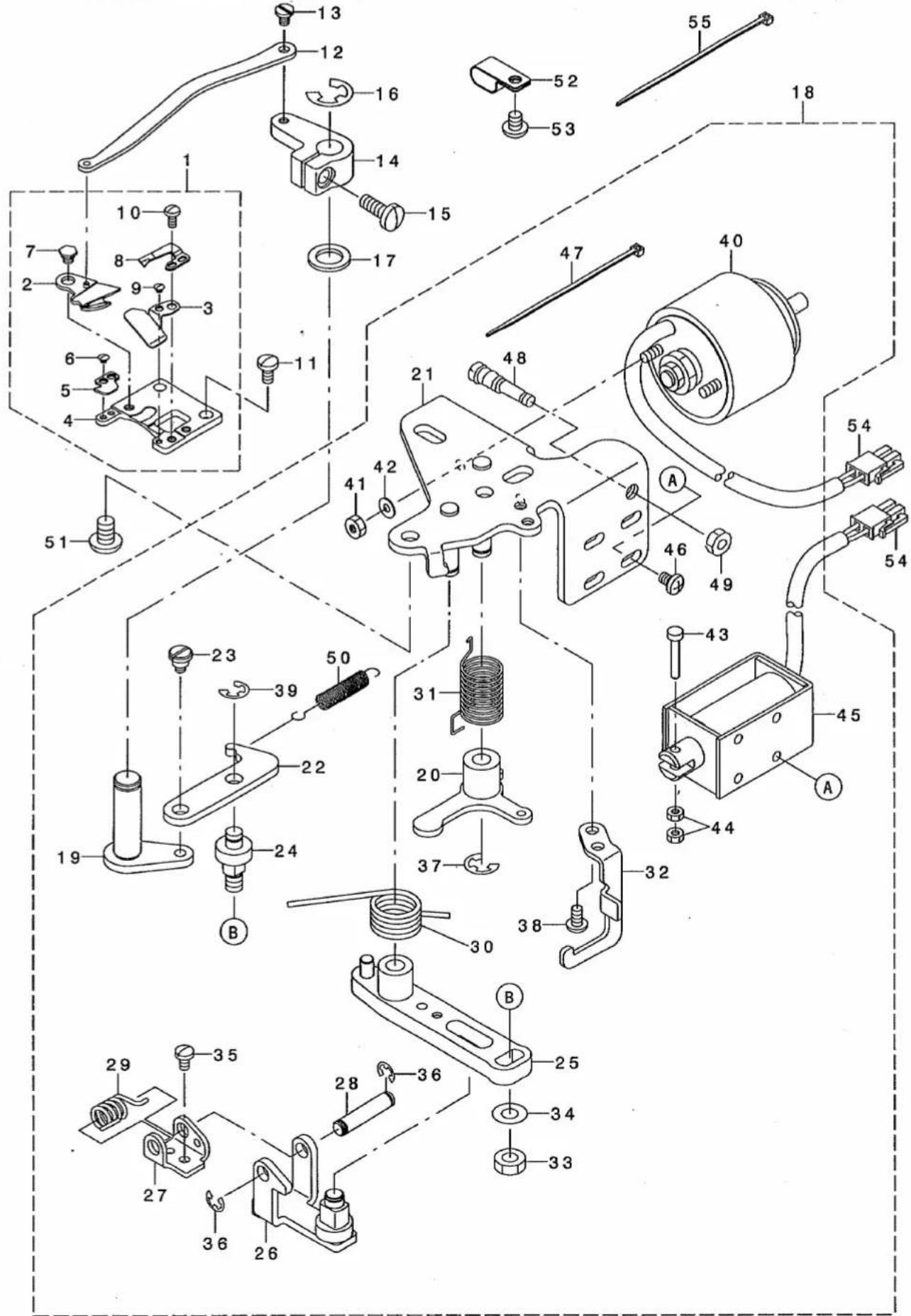

7. THREAD TRIMMER COMPONENTS (EXCLUSIVE PARTS FOR DLN-6390-7) .... 13 糸切り装置関係 (DLN-6390-7専用部品)

8. WIPER COMPONENTS (EXCLUSIVE PARTS FOR DLN-6390-7) 15 ワイパー関係 (DLN-6390-7専用部品)

9. HEMMER COMPONENTS 16 ラッパ関係

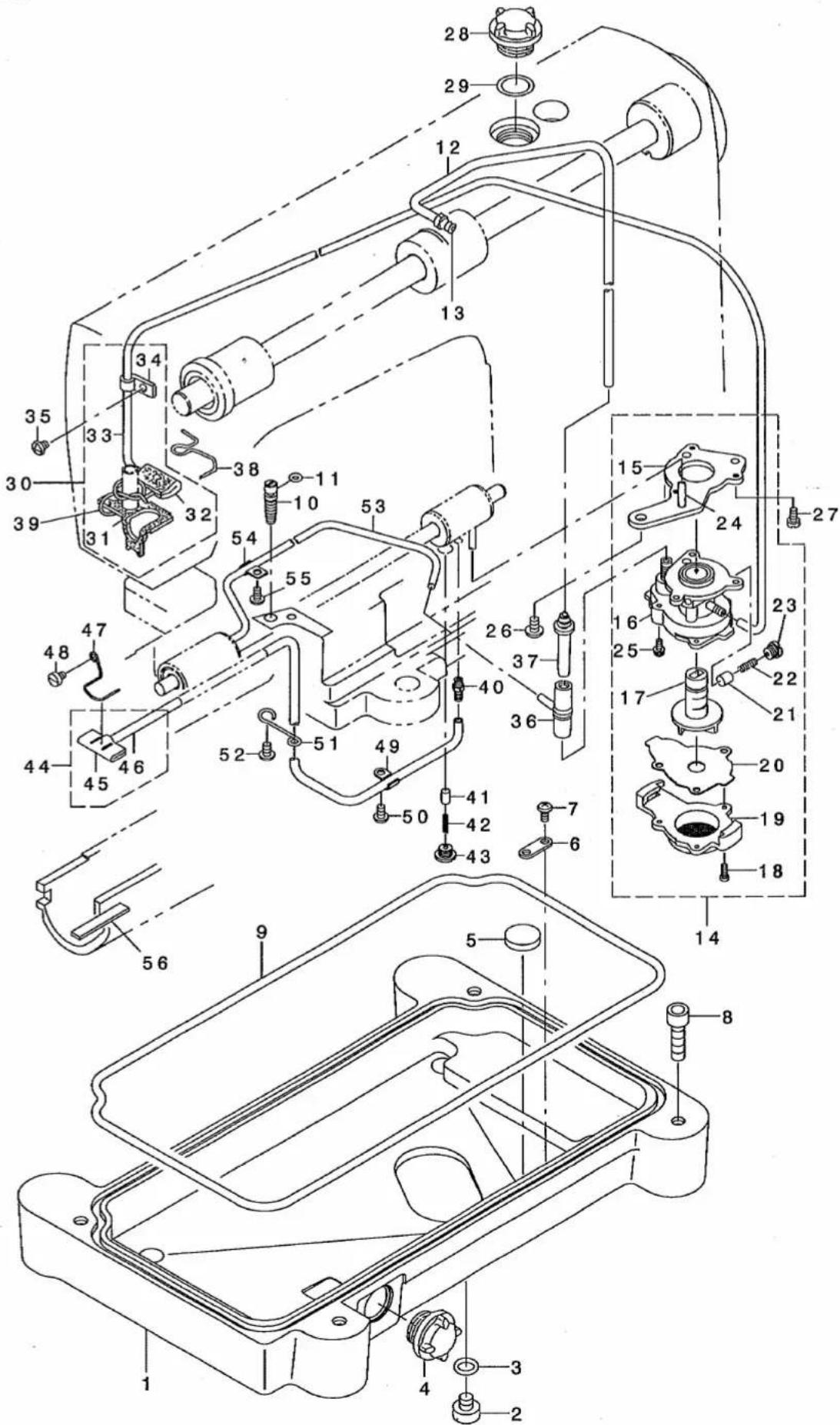

10. OIL LUBLICATION COMPONENTS 17 給油関係

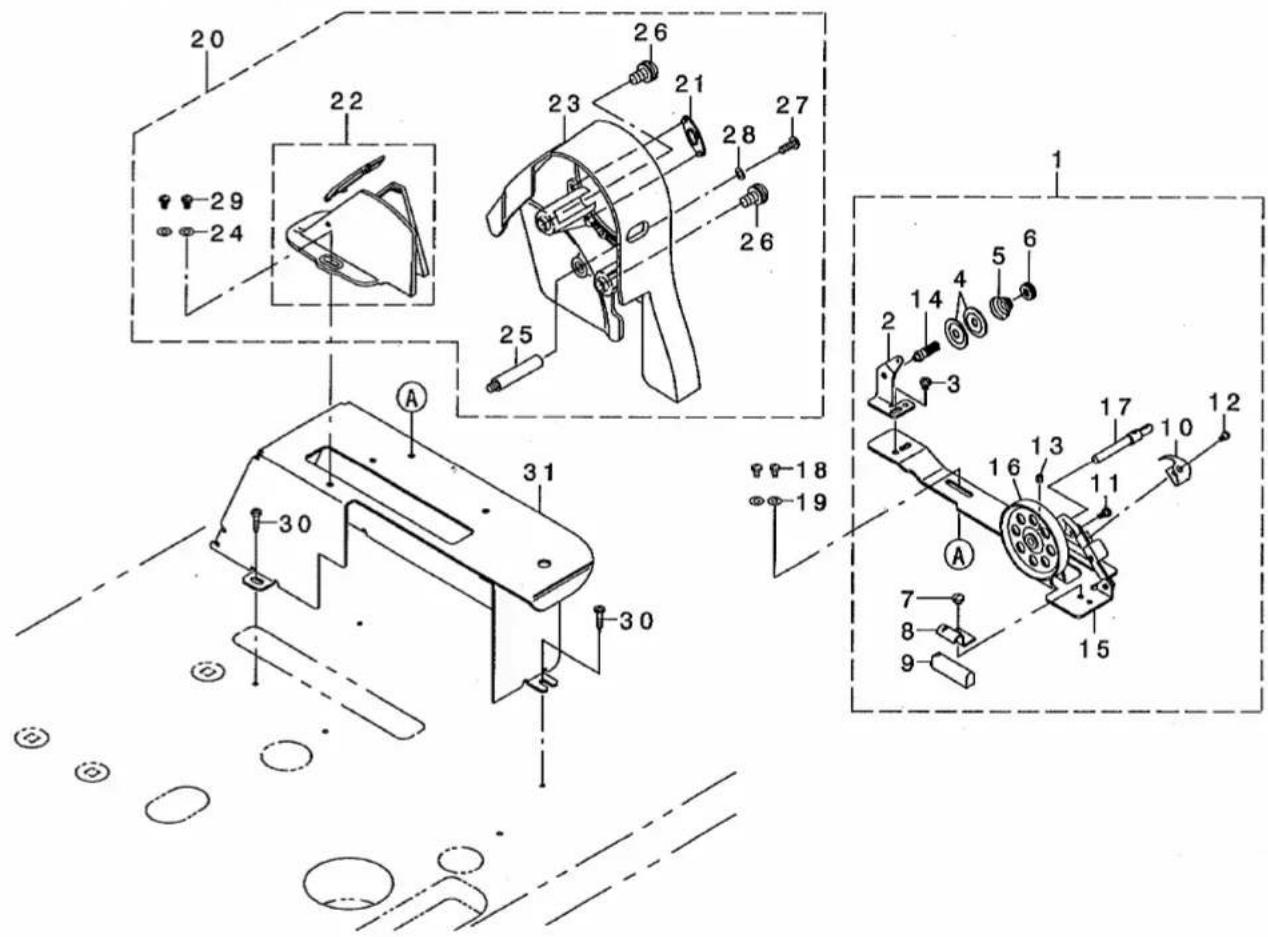

11. BELT COVER & BOBBIN COMPONENTS .... 19 ベルトカバー・糸巻関係

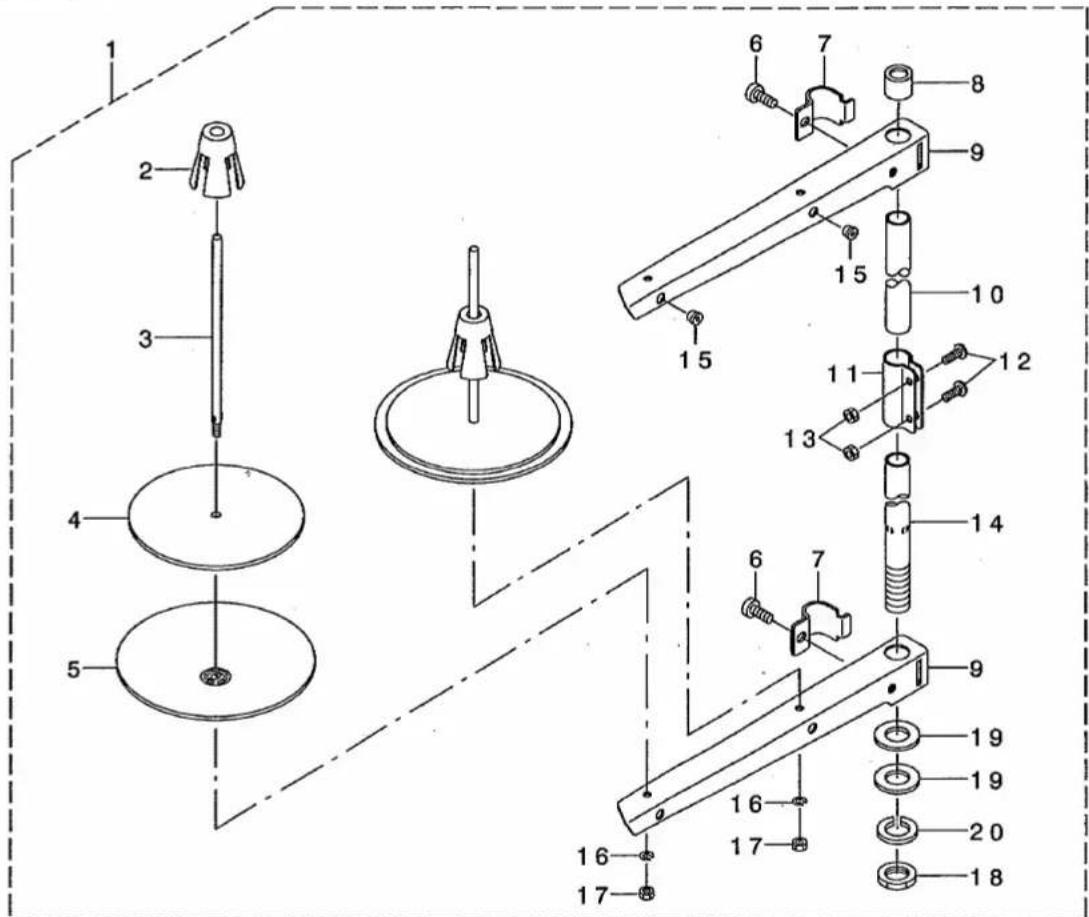

12. THREAD STAND COMPONENTS 20 糸立装置関係

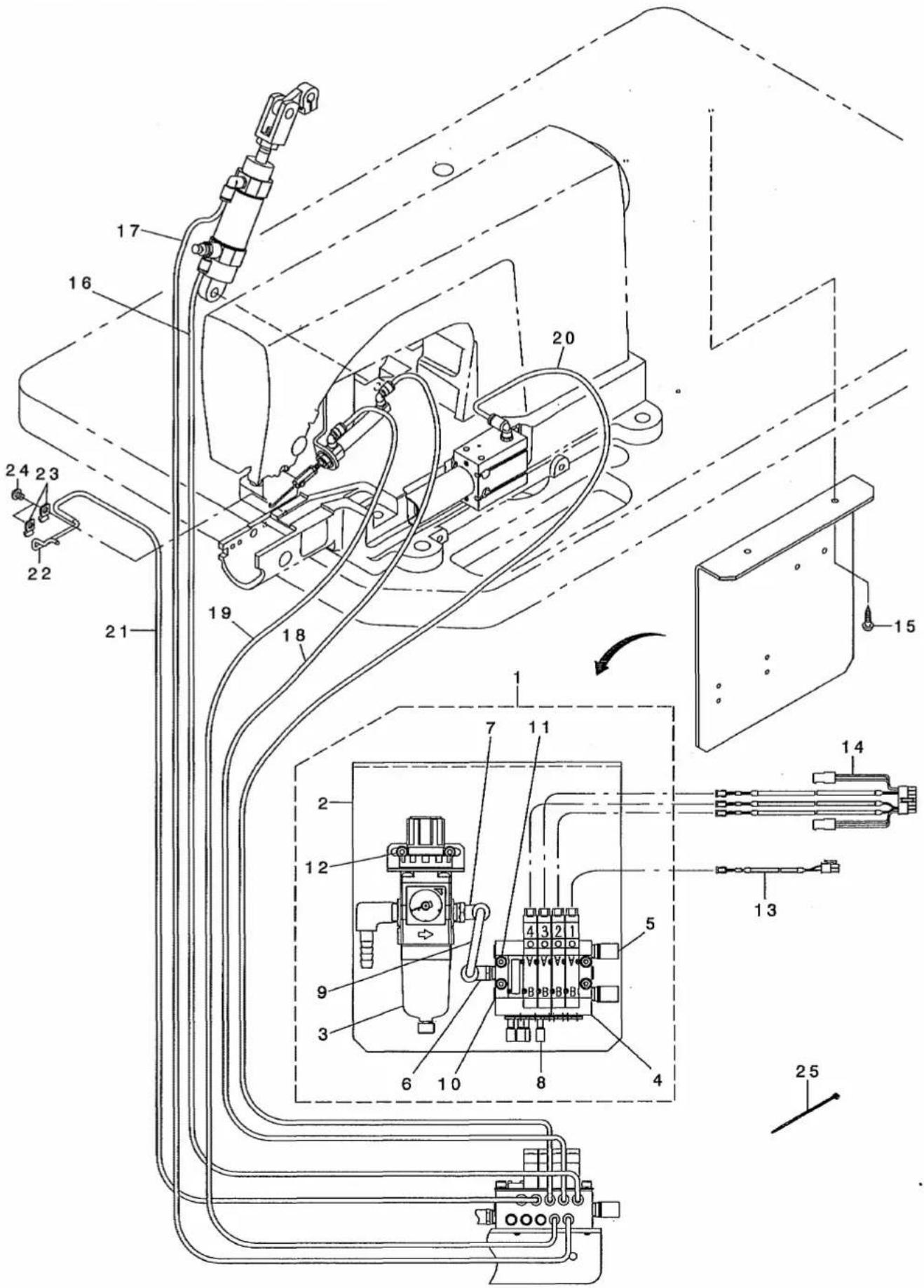

13. PNEUMATIC & ELECTRIC COMPONENTS (EXCLUSIVE PARTS FOR DLN-6390-7) ..... 21 空圧・電気関係 (DLN-6390-7専用部品)

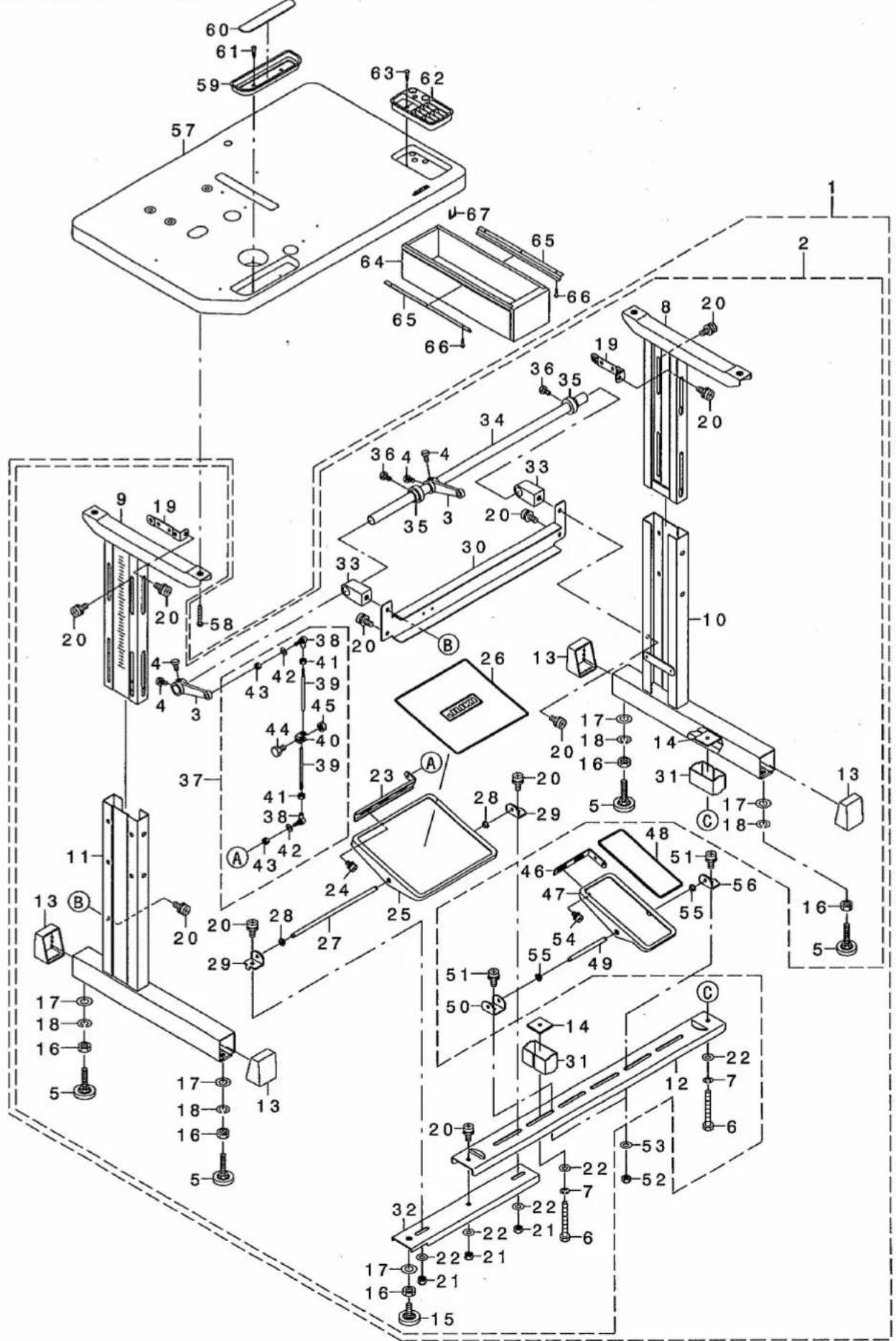

14. TABLE & STAND COMPONENTS (FOR JT-D720) 23 脚卓関係 (JT-D720用)

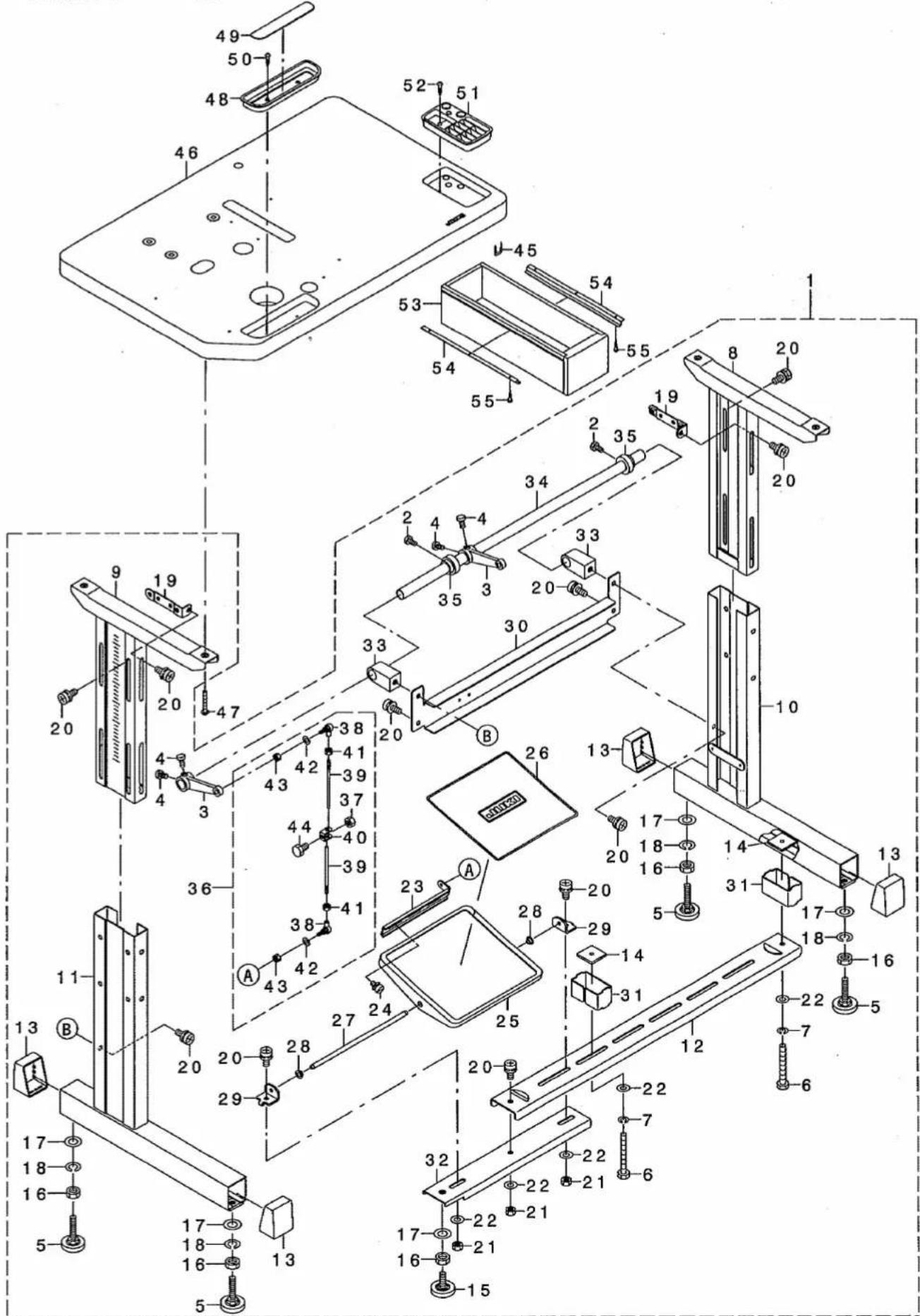

15. TABLE & STAND COMPONENTS (FOR JT-D729) 25 脚卓関係 (JT-D729用)

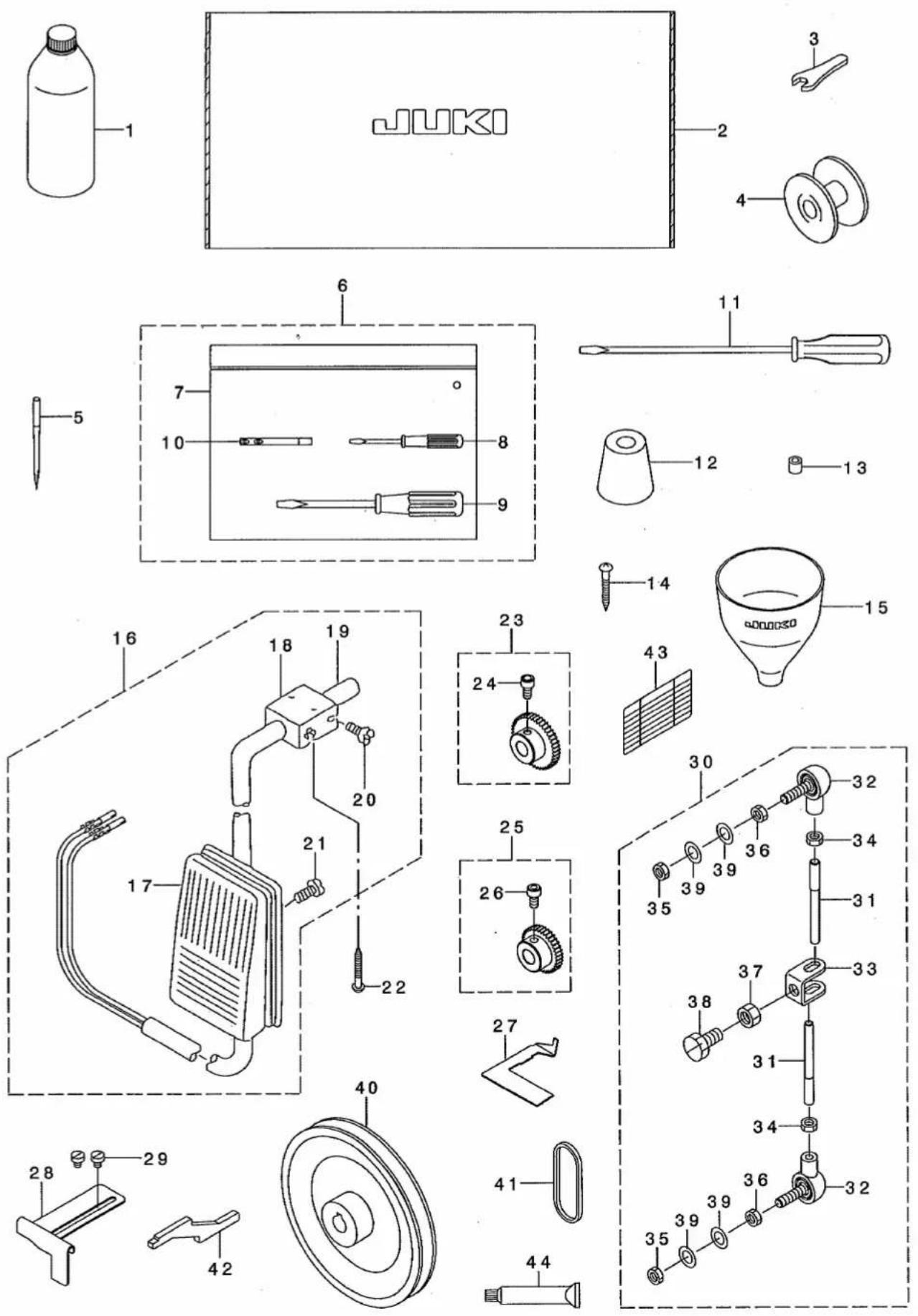

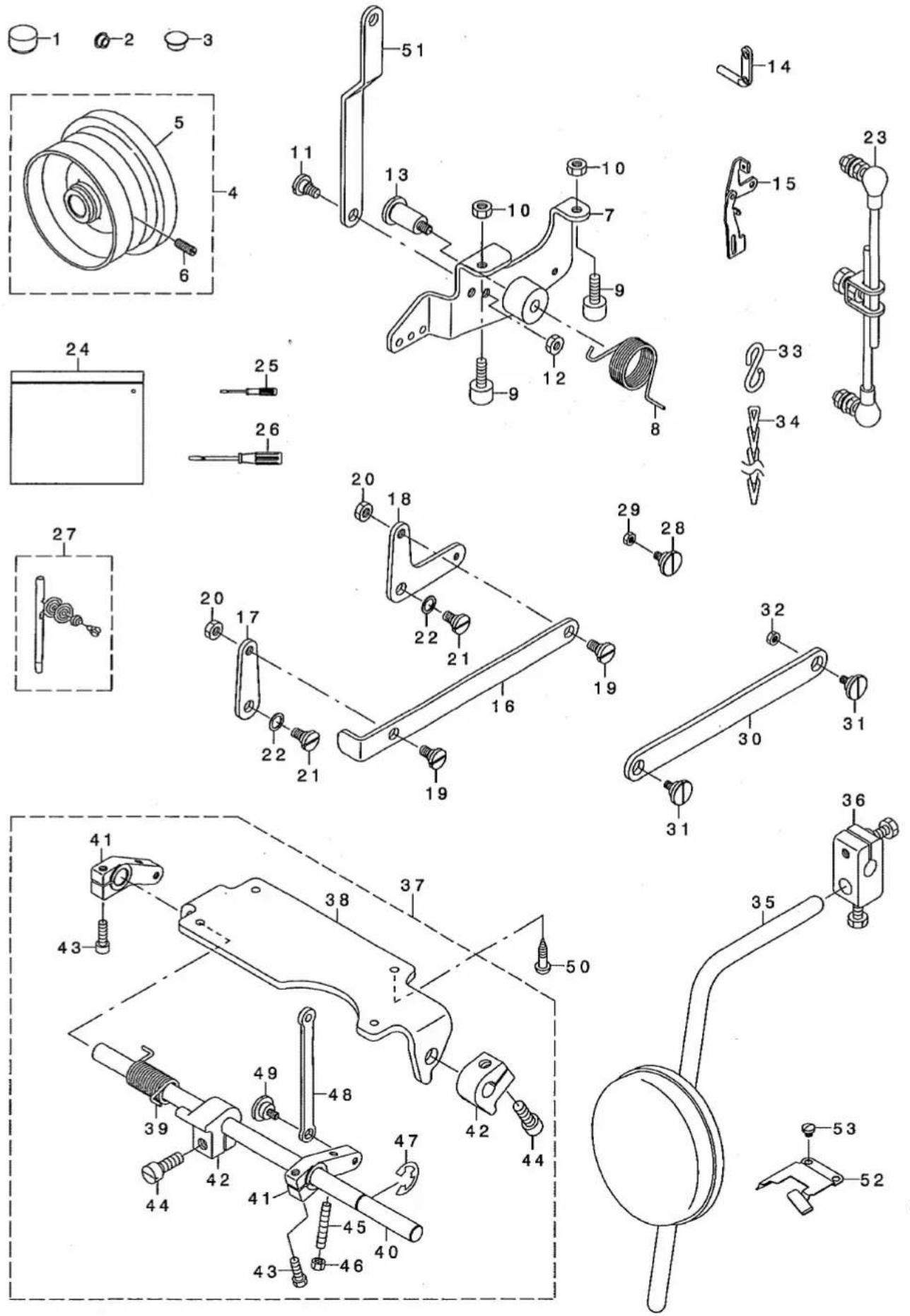

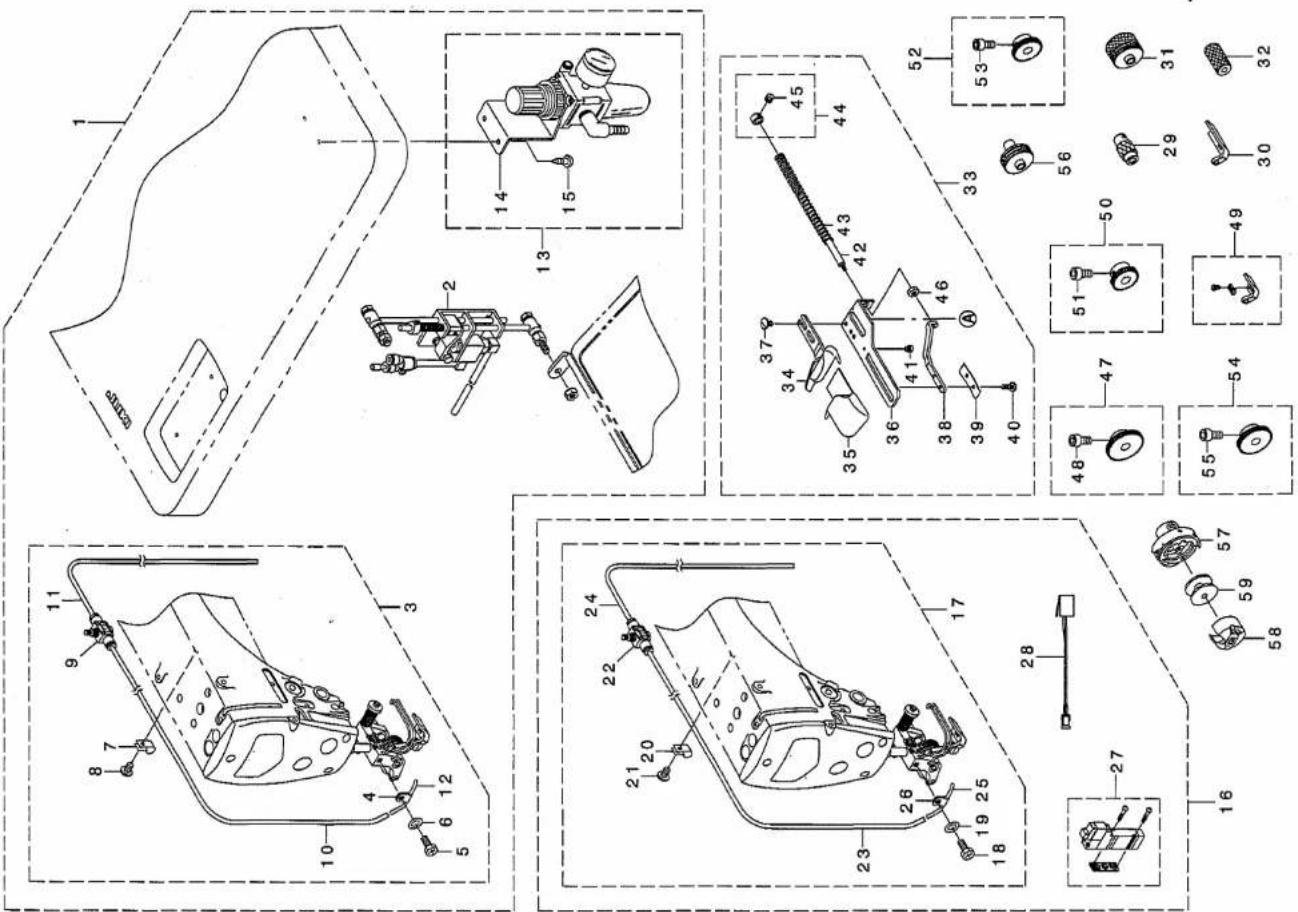

16. ACCESSORIE PARTS COMPONENTS .... 27 付属品関係

17. EXCLUSIVE PARTS FOR DLN-6390 29 DLN-6390 專用部品

18. OPTIONAL PARTS COMPONENTS .... 31 オプション関係

19. LIST FOR INFORMATION OF CHANGE .... 33 変更情報リスト NUMERICAL INDEX OF PARTS .... 34 索引

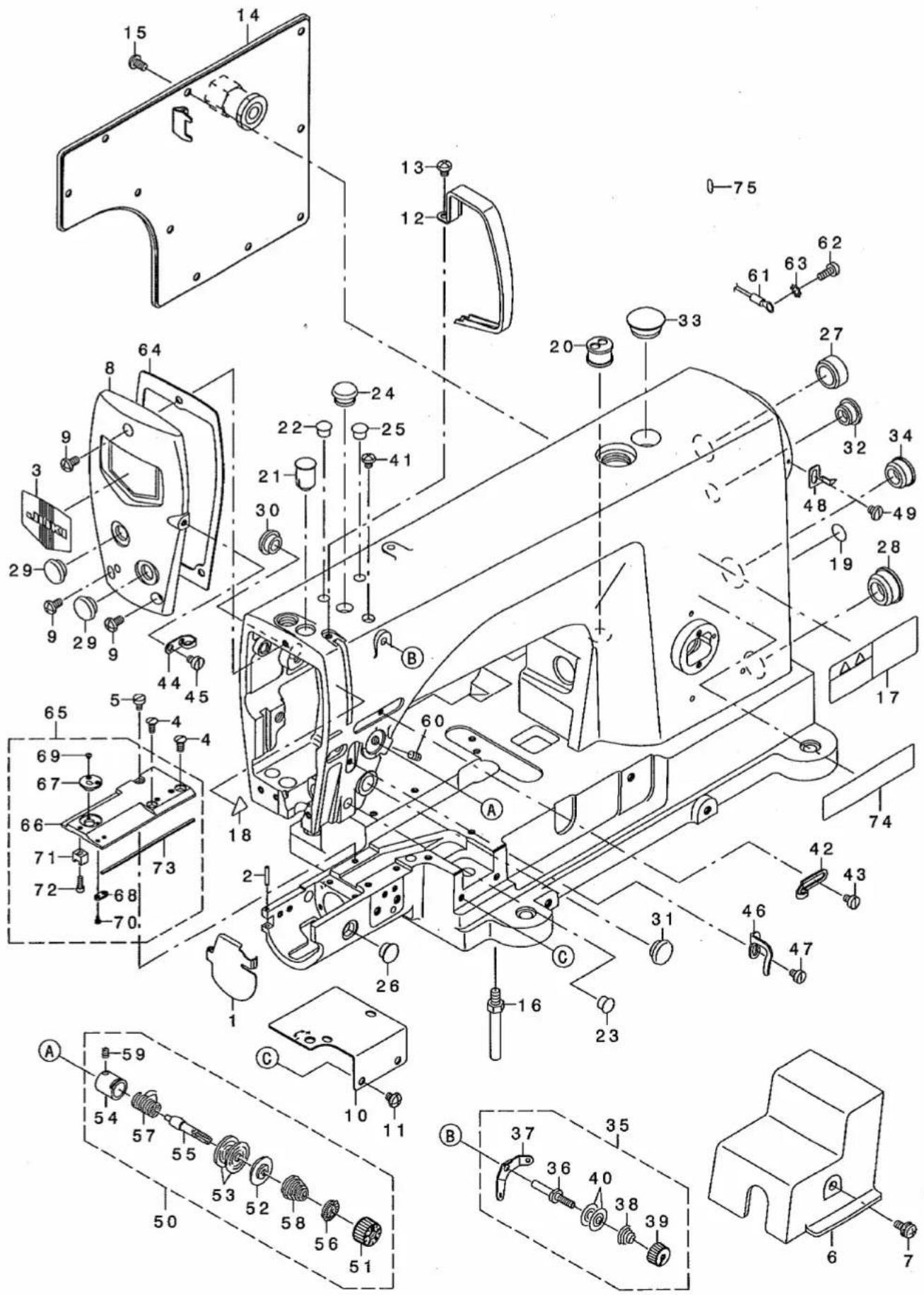

1. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS

頭部·外裝関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		400-03717	CYLINDER COVER	シリンダーカバー	1
2		277-86003	1594A PIN	1594A ヒン	1	1594A
3		110-00403	PLATE	メンイタケショウイタ	1
4		SS-2110920-TP	SCREW 11/64-40 L=8.5	マルラネジ 11/64-40 L=8.5	2
5		SS-6110670-TP	SCREW 11/64-40 L=6.5	マルラネジ	1
6		400-03725	GEAR COVER	ギヤカバー	1
7		SL-4051291-SC	SCREW M5X0.8 L=12	ナベコネジ セムス M5X0.8 L=12	1
8		400-03729	FACE PLATE COMPLETE	メンイタカンセイ	1
9		SS-4120915-SP	SCREW 3/16-28 L=9	ナベネジ 3/16-28 L=9	3
10		400-03730	ASSIST THROAT PLATE	ネジヨリイタ	1
11		SS-4120515-SP	SCREW 3/16-28 L=6	ナベネジ 3/16-28 L=6	4
12		400-16547	THREAD TAKE-UP LEVER COVER	テンピソカバー	1
13		SS-4120515-SP	SCREW 3/16-28 L=6	ナベネジ 3/16-28 L=6	1
14		400-03736	SIDE PLATE ASM.	マドイタクミ	1
15		SS-4120915-SP	SCREW 3/16-28 L=9	ナベネジ 3/16-28 L=9	10
16		229-01003	BED SCREW STUD	ベトツテュウ	4
17	*	CM-3013000-01	SAFETY LABEL	トウアチュウイアンセノシール(ヨコ)	1
18		CM-3002000-01	ATTENTION SEAL	ユビケガチュウイシール(16)	1
19		229-01805	GROUND MARK	グラントマーケ	1
20		229-35308	MAGNET CORD RUBBER	マグコートゴム	1
21		400-03742	NEEDLE BAR RUBBER PLUG	ハリボワゴムキャップ	1
22		TA-0850604-RO	RUBBER PLUG	トメセン	1
23		TA-0850604-RO	RUBBER PLUG	トメセン	1
24		TA-1250705-RO	RUBBER PLUG	トメセン	1
25		TA-0850604-RO	RUBBER PLUG	トメセン	1
26		TA-1050504-RO	RUBBER PLUG	トメセン	1
27		TA-2101002-RO	RUBBER PLUG	トメセン	1
28		TA-2351004-RO	RUBBER PLUG	トメセン	1
29		TA-1250504-RO	RUBBER PLUG	トメセン	2
30		TA-1250504-RO	RUBBER PLUG	トメセン	1
31		TA-1250504-RO	RUBBER PLUG	トメセン	1
32		TA-1470704-RO	RUBBER PLUG	トメセン	1
33		TA-2100904-RO	RUBBER PLUG	トメセン	1
34		TA-2351004-RO	RUBBER PLUG	トメセン	1
35		229-63458	THREAD TENSION ASM.	ダイイチイトチョウラ(クミ)	1
36		229-45414	THREAD TENSION POST	ダイイチイトチョウラボウ	(1)
37		229-45604	THREAD TENSION GUIDE	ダイイチイトチョウラアンナイ	(1)
38		229-63409	THREAD TENSION SPRING	ダイイチイトチョウラバネ	(1)
39		229-45703	THREAD TENSION NUT	ダイイチイトチョウラネット	(1)
40		229-45802	THREAD TENSION DISK	ダイイチイトチョウラサラ	(2)
41		SS-4120615-SP	SCREW 3/16-28 L=6	ナベネジ 3/16-28 L=6	1
42		400-03956	ARM THREAD GUIDE A	アームイトアンナイ A	1
43		229-21001	SCREW	アームイトアンナイAトメネジ	1
44		229-20607	ARM THREAD GUIDE B	アームイトアンナイB	1
45		SS-6110610-TP	SCREW 11/64-40 L=6	ヒラネジ 11/64-40 L=6	1
46		400-03957	ARM THREAD GUIDE C	アームイトアンナイ C	1
47		110-01500	SCREW	アームイトアンナイ A トメネジ	1
48		400-03745	UPPER STOP INDICATOR	ウワティクラシン	1
49		SS-4120615-SP	SCREW 3/16-28 L=6	ナベネジ 3/16-28 L=6	1
50		236-26062	THREAD TENSION ASM.,H	イトチョウシH(クミ)	1
51		236-26005	THREAD TENSION NUT	イトチョウシナット	(1)
52		229-21803	DISK STOPPER	イトチョウシザラオサエ	(1)
53		229-21506	THREAD TENSION DISK	イトチョウシザラ	(2)
54		229-45307	THREAD TENSION POST BASE	イトチョウシボウダイ	(1)
55		229-21209	THREAD TENSION POST	イトチョウシボウ	(1)
56		229-21407	ROTATION STOPPER	イトチョウシザラカイテントメ	(1)
57		229-21605	THREAD TAKE-UP SPRING	イトトリパネ	(1)
58		229-62005	THREAD TENSION SPRING	イトチョウシザネ	(1)
59		SS-8090670-SP	SCREW 9/64-40 L=5.5	トメネジ 9/64-40 L=5.5	(1)
60		SS-8151150-TP	SCREW 15/64-28 L=10.5	トメネジ 15/64-28 L=10.5	1
61		229-51552	GROUND WIRE ASM.	アースコート(クミ)	1
62		SS-4120615-SP	SCREW 3/16-28 L=6	ナベネジ 3/16-28 L=6	1
63		WT-0530002-KS	TOOTHED WASHER D=5.3	ハツキザガネD=5.3	1
64		400-03985	FACE PLATE PACKING	メンイタバッキン	1
65		400-03719	THROAT PLATE ASM.	ハリイタクミ	1
66		400-03720	THROAT PLATE	ハリイタク	(1)
67		400-03721	THROAT PLATE BUSHING	ハリイタブッシュ	(1)
68		400-03723	THROAT PLATE FIXED PLAT	ハリイタコライタ	(1)
69		SS-1060210-TP	SCREW 3/32-56 L=2.2	サラネジ 3/32-56 L=2.2	(2)
70		SS-7060310-SP	SCREW 3/32-56 L=3	マルヒラネジ 3/32-56 L=3	(2)
71		305-13006	INNER HOOK PRESSER	ナカガマオエ 61414E	(1)	61414E
72		SM-6030802-TP	SCREW M3X0.5 L=8	ロツカクアナボルト M3X0.5 L=8	(1)
73		400-14191	THROAT PLATE PACKING	ハリイタバッキン	(1)
74		400-08396	FEED DIAL NOTICE LABEL	オクリダイヤルチュウイシール	1
75		400-08253	MARKER COVER LABEL	コクテンカバータール	1

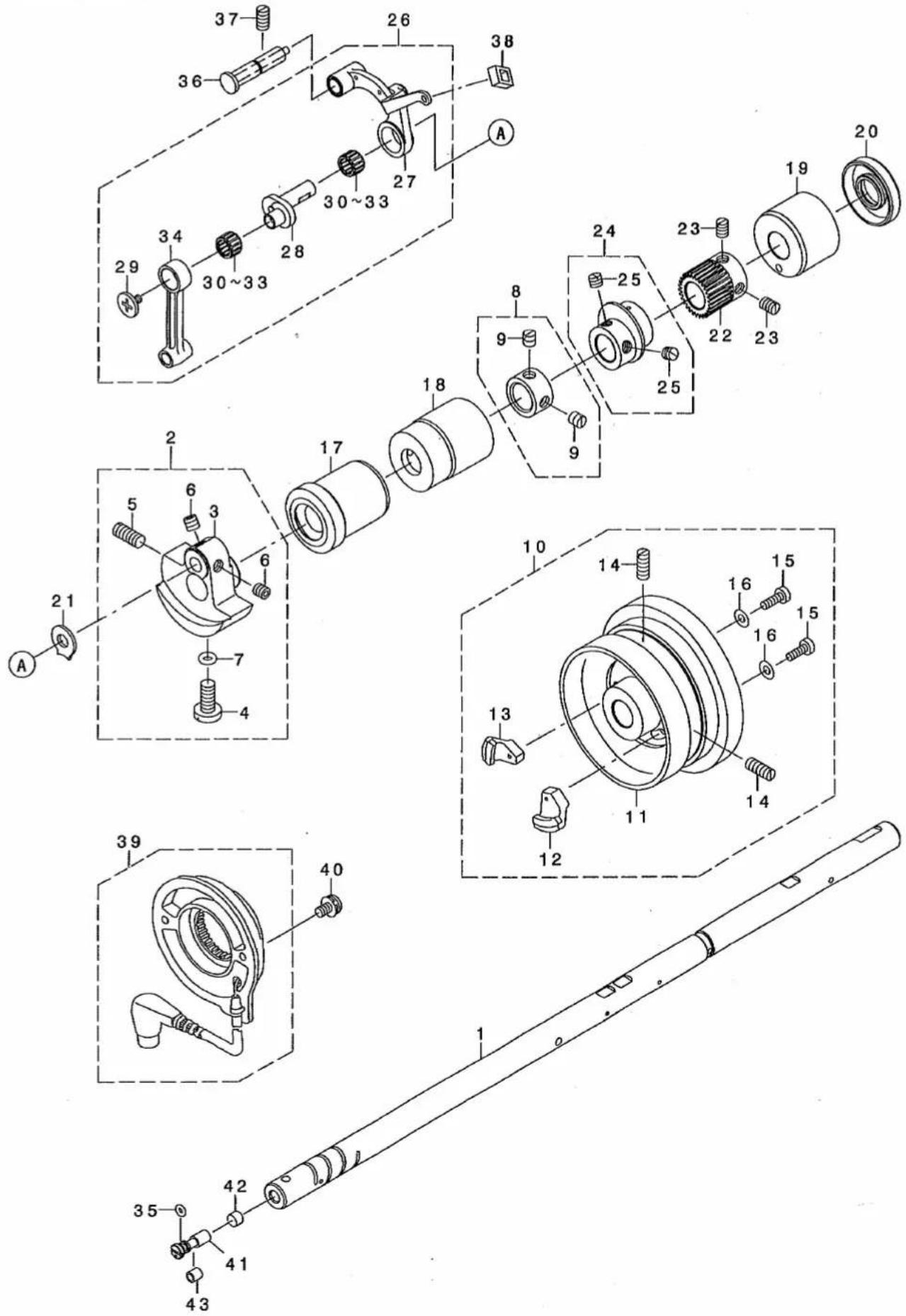

2. MAIN SHAFT & THREAD-UP LEVER COMPONENTS

上軸・天秤関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		400-03762	MAIN SHAFT	ウワシ*ク	1
2		400-03763	COUNTER WEIGHT ASM.	ツリアイスイクミ	1
3		400-03764	COUNTER WEIGHT	ツリアイスイ	(1)
4		SS-7681650-TP	SCREW 9/32-28 L=16	マルヒラネジ* 9/32-28 L=16	(1)
5		SS-8681650-TP	SCREW 9/32-28 L=16	トメネジ* 9/32-28 L=16	(1)
6		SS-8660612-TP	SCREW 1/4-40 L=6	トメネジ* 1/4-40 L=6	(2)
7		RO-0442401-00	RUBBER RING	0リンク*	(1)
8		229-04155	MAIN SHAFT THRUST COLLAR ASM.	ウワシ* クスラストウケ(クミ)	1
9		SS-8660610-TP	SCREW 1/4-40 L=6	トメネジ* 1/4-40 L=6	(2)
10	02	110-71461	HAND WHEEL COMPL.	ハズ* ミ クルマ ケツコ* ウ	1
11		110-71453	HAND WHEEL COMPL.	ハズ* ミ グ ル マ ケ ツ コ* ウ	(1)
12		M4007-110-0AA	MAGNET FITTING BASE A ASM.	マグ* ネット トリツケタ* イ A クミ	(1)
13		M4007-110-0AB	MAGNET FITTING BASE B ASM.	マグ* ネット トリツケタ* イ B クミ	(1)
14		SS-8151550-SP	SCREW 15/64-28 L=15	トメネジ* 15/64-28 L=15	(2)
15		SS-6111210-SP	SCREW 11/64-40 L=12	ヒラネジ* 11/64-40 L=12	(2)
16		WP-0450801-SD	WASHER 4.5X10X0.8	ヒラザ* カ ネ 4.5X10X0.8	(2)
17		229-03207	MAIN SHAFT BUSHING, FRONT	ウワシ* クマエメタル	1
18		112-02306	BUSHING, INTERMEDIATE	ウワシ* ク ナカメタル	1
19		110-02409	MAIN SHAFT BUSHING, REAR	ウワシ* クウシロメタル	1
20		110-02508	OIL SEAL	メタル オイルシール	1
21		B1212-552-A00	COUNTERWEIGHT PROTECTING PLATE	ツリアイオモリ ホコ* イタ	1
22		400-03853	DECELERATION GEAR A	グ* ンソクハグ* ル マ A	1
23		SS-8660810-TP	SCREW 1/4-40 L=8	トメネジ* 1/4-40 L=8	2
24		112-10051	LEVEL CAM ASM.	ウワオクリスイヘイカム クミ	1
25		SS-8660530-TP	SCREW 1/4-40 L=4.5	トメネジ* 1/4-40 L=4.5	(2)
26		400-03908	THREAD TAKE-UP LEVER ASM.	リンクテンピ* ンケツゴ* ウ	1
27		114-03961	THREAD TAKE-UP LEVER ASM.	リンクテンピ* ン クミ	(1)
28		400-03909	NEEDLE BAR CRANK	ハリホ* ウクランク	(1)
29		B1903-552-000	LEFT SCREW	ヒタ* リネジ*	(1)
30	01	B1905-541-A00	NEEDLE BEARING, A	テンピ* ン ニート* ルヘ* アリング*	(2)
31	01	B1905-541-B00	NEEDLE BEARING	テンピ* ン ニート* ルヘ* アリング*	(2)
32	01	B1905-541-C00	NEEDLE BEARING	テンピ* ン ニート* ルヘ* アリング*	(2)
33	01	B1905-541-D00	NEEDLE BEARING	テンピ* ン ニート* ルヘ* アリング*	(2)
34		400-16240	NEEDLE BAR CRANK ROD	ハリホ* ウクランクロット*	(1)
35		RO-0291801-00	RUBBER RING	0リンク*	1
36		110-37351	THREAD TAKE-UP CRANK SHAFT ASM.	テンピ* ンササエジ* ククミ	1
37		SS-8151150-TP	SCREW 15/64-28 L=10.5	トメネジ* 15/64-28 L=10.5	1
38		229-19203	OIL PROTECTING RUBBER	テンピ* ンアブ* ラキリゴム	1
39	02	229-37965	DYNAMO STATOR	ハツデ* ンキステータ- (クミ)	1
40	02	SL-4051001-MZ	SCREW M5 L=9.6	ザ* カ ネツキ ナヘ* コネジ* M5 L=9.6	2
41		229-03900	ADJUSTING PIN	クランクユリヨウチヨウセツピン	1
42		B1226-490-000	ROLLER FELT	クランク ユリヨ-セイケ* ン フェルト	1
43		B1215-552-000	OIL ADJUSTING COLLAR	クランク ユリヨ- チヨ-セツカラー	1
		NOTE (注記)	01....SELECTIVE PARTS	選択部品
			02....FOR DLN-6390-7	DLN-6390-7用

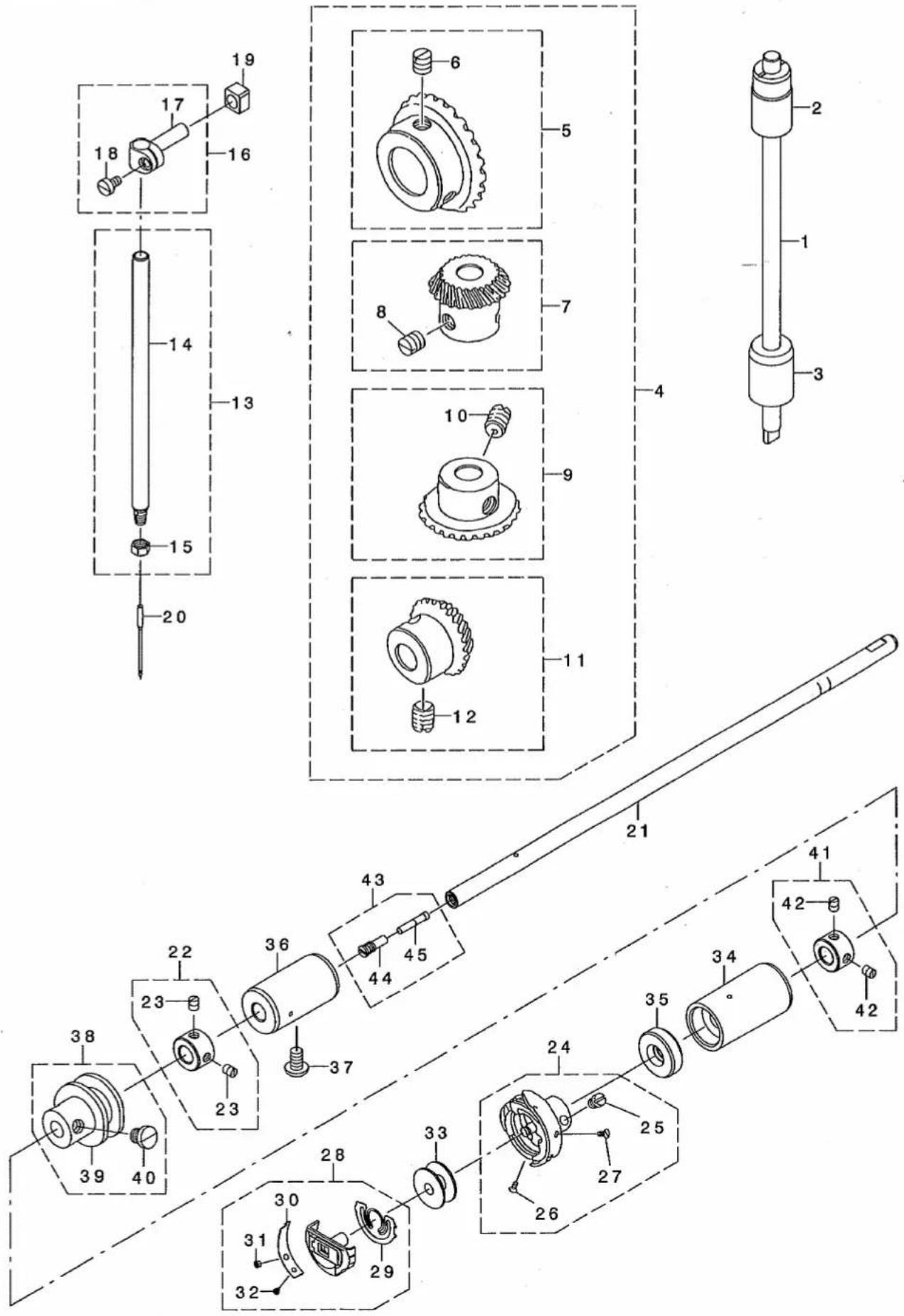

3. NEEDLE BAR, UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS

針棒·立軸·下軸関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		400-03771	UPRIGHT SHAFT	タテジク	1
2		229-05103	UPRIGHT SHAFT BUSHING, UPPER	タテジクウワメタル	1
3		110-04207	UPRIGHT SHAFT BUSHING, LOWER	タテジクシタメタル	1
4		B1306-155-0C0	GEAR & PINION ASM.	カサハグルマ ジヨーケクミ	1
5		B1305-012-0A0	GEAR ASM.	ウワカサハグルマ ダイクミ	(1)
6		SS-8660810-TP	SCREW 1/4-40 L=8	トメネジ 1/4-40 L=8	(2)
7		B1306-155-0A0	PINION ASM.	ウワカサハグルマ ショークミ	(1)
8		SS-8660810-TP	SCREW 1/4-40 L=8	トメネジ 1/4-40 L=8	(2)
9		B1307-155-0A0	GEAR ASM. LARGE	シタカサハグルマ ダイクミ	(1)
10		SS-8660810-TP	SCREW 1/4-40 L=8	トメネジ 1/4-40 L=8	(2)
11		B1308-155-0A0	PINION ASM.	シタカサハグルマ ショウクミ	(1)
12		SS-8660810-TP	SCREW 1/4-40 L=8	トメネジ 1/4-40 L=8	(2)
13		400-03777	NEEDLE BAR ASM.	ハリホ ウクミ	1
14		400-03778	NEEDLE BAR	ハリホ ウ	(1)
15		300-16604	NUT 39151	ハリトメナット 39151	(1)	39151
16		B1411-552-0A0	NEEDLE BAR CONNECTING ASM.	ハリホ -タキ クミ	1
17		B1411-552-000	NEEDLE BAR CLAMP	ハリホ -タキ	(1)
18		SS-6090670-TP	SCREW 9/64-40 L=6	ヒラネジ 9/64-40 L=6	(1)
19		B1414-555-000	SLIDE BLOCK	ハリホ ウタキ アンナイコロ	1
20		MC-2305014-00	NEEDLE 180GVS NM140	ハリ 180GVS NM140	1
21		400-03892	LOWER SHAFT	シモジク	1
22		229-50950	CAM COLLAR ASM.	カムカラー(クミ)	1
23		SS-8110520-TP	SCREW 11/64-40 L=4.5	トメネジ 11/64-40 L=4.5	(2)
24		400-03894	HOOK ASM.	キュウユカマクミ	1
25		400-21794	SCREW	ソトカマトメネジ	(3)
26		400-21795	SCREW	ウチカマオサエシメネジ	(3)
27		400-21796	SCREW	ハネシメネジ	(4)
28		400-03895	BOBBIN CASE ASM.	ホビンケースクミ	1
29		G1816-875-00E	SPRING	クウテンホ ウシハネ	(1)
30		G1816-875-00D	SPRING	チョウシハネ	(1)
31		400-03896	SCREW	チョウシネジ	(1)
32		G1816-875-00G	SCREW	チョウシハネシメネジ	(1)
33		G1817-875-000	BOBBIN	ホビン	1
34		400-03898	LOWER SHAFT FRONT BUSHI	シモジクマエメタルケツゴウ	1
35		228-90008	HOOK DRIVING SHAFT OIL SEAL	シタジクオイルシール	1
36		400-03901	LOWER SHAFT REAR BUSHIN	シモジクウシロメタル	1
37		SS-4120915-SP	SCREW 3/16-28 L=9	ナベネジ 3/16-28 L=9	1
38	01	400-03943	THREAD TRIMMER CAM ASM.	イトキリカム(クミ)	1
39		400-03944	THREAD TRIMMER CAM	イトキリカム	(1)
40		SS-6660610-TP	SCREW 1/4-40 L=6	ヒラネジ 1/4-40 L=6	(2)
41	01	229-50950	CAM COLLAR ASM.	カムカラー(クミ)	1
42		SS-8110520-TP	SCREW 11/64-40 L=4.5	トメネジ 11/64-40 L=4.5	(2)
43		114-04753	OIL SEAL SCREW	シモジクマエトメネジ クミ	1
44		B1808-552-000	OIL SEAL SCREW	ユシン トメネジ	(1)
45		114-04704	OIL WICK	シモジクマエトメネジ ユシン	(1)
		NOTE(注記)	01...FOR DLN-6390-7	DLN-6390-7用

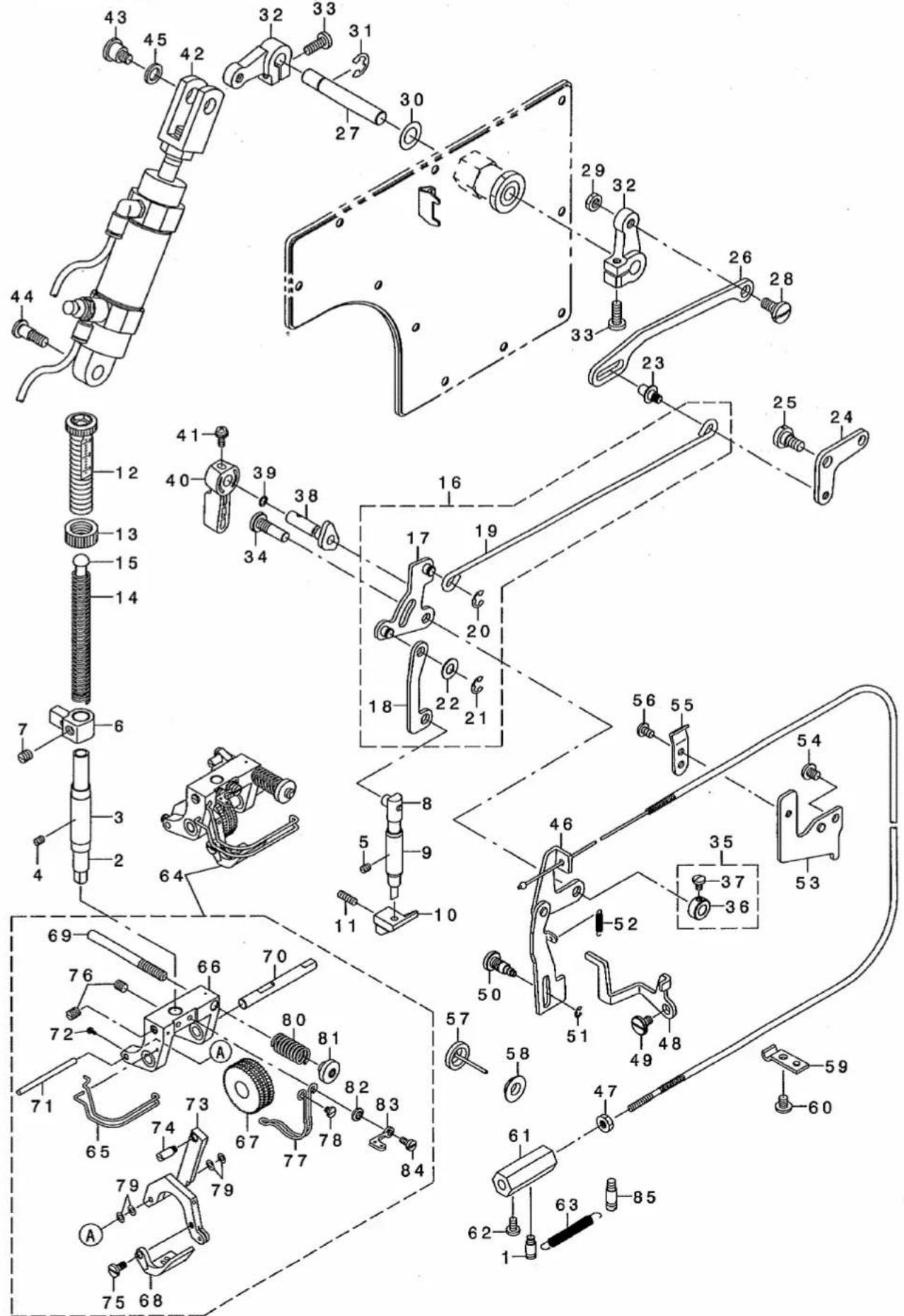

4. HAND LIFTER COMPONENTS

押さえ上げ関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1	01	MAT-80116S00	SUSPENSION PIN	ヒダトリバネカピソ	1
2		400-03822	PRESSURE BAR	オオエポク	1
3		400-14007	PRESSER BAR BUSHING LOWER	オオエポウシタメル	1
4		SS-8110520-TP	SCREW 11/64-40 L=4.5	トメネジ 11/64-40 L=4.5	1
5		SS-8110520-TP	SCREW 11/64-40 L=4.5	トメネジ 11/64-40 L=4.5	1
6		113-01306	NEEDLE BAR GUIDE BRACKET	オオエポクキ	1
7		SS-8660610-TP	SCREW 1/4-40 L=6	トメネジ 1/4-40 L=6	1
8		400-03824	HAND LIFTER SHAFT COMPL.	オオエチクククサコク	1
9		400-03829	HAND LIFTER SHAFT BUSHI	オオエチクククメル	1
10		400-03832	HAND LIFTER BASE	オオエチクダイ	1
11		SS-8111261-SP	SCREW 11/64-40 L=12.0	トメネジ 11/64-40 L=12	1
12		236-09209	PRESSER SPRING REGULATOR	オオエチクセツネジ	1
13		229-07604	PRESSER SPRING REGULATOR NUT	オオエチクセツネジ ナツト	1
14		229-07406	PRESSER SPRING	オオエチクセツカネ	1
15		229-07703	PRESSER GUIDE BAR	オオエアンナイボク	1
16		400-03840	LIFTER LEVER CONNECTING ASM.	ヒダアグヨコホクミ	1
17		400-03842	LIFTER LINK ASM.	ヒギアグリンククゴウ	(1)
18		400-03841	LIFTER PLATE	ヒギアグイタ	(1)
19		110-06905	LIFTING LEVER CONNECTING ROD	ヒダアグヨコホク	(1)
20		RE-0500000-KO	E-RING 5	Eガタトメワ 5	(1)
21		RE-0500000-KO	E-RING 5	Eガタトメワ 5	(1)
22		WP-0650876-SD	WASHER 6.5X13X0.8	ヒラザガネ 6.5X13X0.8	(1)
23		GAK-330400AO	SHAFT PIN ASM.	ヒダアグヨコホクビンクミ	1
24		229-08800	KNEE LIFTER LINK	ヒダアグリンクク	1
25		SD-0720331-SP	HINGE SCREW D=7.24 H=3.3	ダンネジ D=7.24 H=3.3	1
26		400-03844	SIDE PLATE LINK	マドイタリンク	1
27		GAK-33028000	SOLENOID SHAFT	ソレノイトジク	1
28		SD-0800352-SP	HINGE SCREW D=8 H=3.5	タンネジ D=8 H=3.5	1
29		NS-6150310-SP	NUT 15/64-28	ロツカクナツト 15/64-28	1
30		WP-1021016-SD	WASHER	ヒラザガネ 10.2X18X1	1
31		RE-0700000-KO	E-RING 7	Eガタトメワ 7	1
32		GAK-33027000	SOLENOID ARM B	ソレノイト ウデB	2
33		SS-7121410-TP	SCREW 3/16-28 L=14	マルヒラネジ 3/16-28 L=14	2
34		113-01702	LINK SHAFT	ヒギアグリンクク	1
35		CS-064061A-SP	THRUST COLLAR ASM.	スズストウケ クミ	1
36		CS-0640611-SP	THRUST HOLDER	スズストウケ	(1)
37		SS-7090620-TP	SCREW 9/64-40 L=6.1	マルヒラネジ 9/64-40 L=6.1	(1)
38		229-08552	HAND LIFTER CAM ASM.	オオエアグカム(クミ)	1
39		RO-0371801-OO	RUBBER RING	Oリンク	1
40		229-07802	HAND LIFTER	オオエアグレバー	1
41		B1521-555-000	SCREW	オオエアグレバー ートメネジ	1
42	01	400-03846	HAND LIFTER CYLINDER ASM.	オチエアグシリンダークミ	1
43	01	SD-1000701-TP	HINGE SCREW D=10 H=7	ダンネジ D=10 H=7	1
44	01	SD-0901101-SP	HINGE SCREW D=9 H=11	ダンネジ D=9 H=11	1
45	01	226-14002	THRUST WASHER, A	カマグクヨウメタルスペーサ A	1
46	01	400-03964	THREAD TENSION RELEASE	イトコルメダイヤークミ	1
47	01	NS-6620310-SP	NUT 3/16-32	ロツカクナツト 3/16-32	1
48		400-03968	TENSION RELEASE LINK A	イトコルメリンク A	1
49		SD-0640261-SP	HINGE SCREW D=3.65 H=2.6	ダンネジ D=6.35 H=2.6	1
50		113-06107	TENSION RELEASE PLATE SHAFT	イトコルメ シドウイタ ジク	1
51		RE-0300000-KO	E-RING 3	Eガタトメワ 3	1
52		113-05901	SPRING	イトコルメ シドウイタ パネ	1
53		110-45606	WIRE HOLDER BRACKET (UPPER)	ワイタオサエダイ(ウェ)	1
54		SS-4120615-SP	SCREW 3/16-28 L=6	ナンネジ 3/16-28 L=6	1
55	01	110-45408	WIRE HOLDER A	ワイタオサエ A	1
56	01	SS-4110715-SP	SCREW 11/64-40 L=7	ナンネジ 11/64-40 L=7	1
57		B3133-415-OAO	TENSION RELEASE PIN CAP ASM.	イトコルメピン キャグプ クミ	1
58		B3136-415-000	CAP RING	イトコルメ キャグプ リング	1
59	01	D3164-555-B00	OUTER PRESSER PLATE	アタターオサエ	1
60	01	SS-4120615-SP	SCREW 3/16-28 L=6	ナンネジ 3/16-28 L=6	1
61		400-03969	WIRE CONNECTOR	ワイターオブテ	1
62		SS-7110740-TP	SCREW 11/64-40 L=7	マルヒラネジ 11/64-40 L=7	1
63	01	400-03970	TENSION RELEASE RETURN	イトコルメツイヤーモト ツパネ	1
64		400-03835	PRESSURE FOOT ALL ASM.	オオエウクミ	1
65		400-03837	FINGER GUARD	ユビガート	(1)
66		400-03838	PRESSER BASE	オオエアダイ	(1)
67		276-38006	FEED ROLLER	63939R オクリローラー	(1)	63939R
68		300-31108	PRESSER FOOT	オオエ 63920B-1/2	(1)	63920B-1/2
69		300-22404	REGULATION ROD	61458D チョウラボウ	(1)	61458D
70		300-32601	UPPER FEED ROLLER SHAFT	ウツオクリローラジク	(1)	63939-K
71		300-21000	PRESSER FOOT ARM PIN (61439AN)	オオエトリククデビン 61439AN	(1)	61439AN
72		302-19307	SCREW	ヌジ	(2)	22738B
73		300-22602	PRESSER FITTING ARM	オオエトリククデ 61458H	(1)	61458H
74		300-08106	SCREW PIN	スクツェーピン 21756G	(1)	21756G
75		302-18408	SCREW	ネジ	(1)	22585A
76		300-87407	SCREW	ネジ	(2)	95
77		300-21109	ROLLER WIRE	クロローラーリイヤー 61439AP	(1)	61439AP
78		300-01804	SCREW	クロローラーリイヤートメネジ 138	(1)	138
79		300-00400	WASHER	オオエトリクツッシャー27- 435B1K	(4)	27-435B1K
80		302-95901	SPRING	バネ	(1)	110-4
81		300-17107	SCREW	テンションチョウヒツネジ 51292C	(1)	51292C
82		400-08539	WASHER FOR FINGER PROTECTOR	ツッシャー 21695-L	(1)	21695-L
83		304-96509	THREAD GUIDE	イトアンナイ	(1)	158B
84		400-08538	SCREW	ネジ 63995	(1)	63995
85		B1506-352-000	TENSION SPRING RACK B	ヒツベリパネカク B	1
		NOTE (注記)	01...FOR DLN-6390-7	DLN-6390-7用

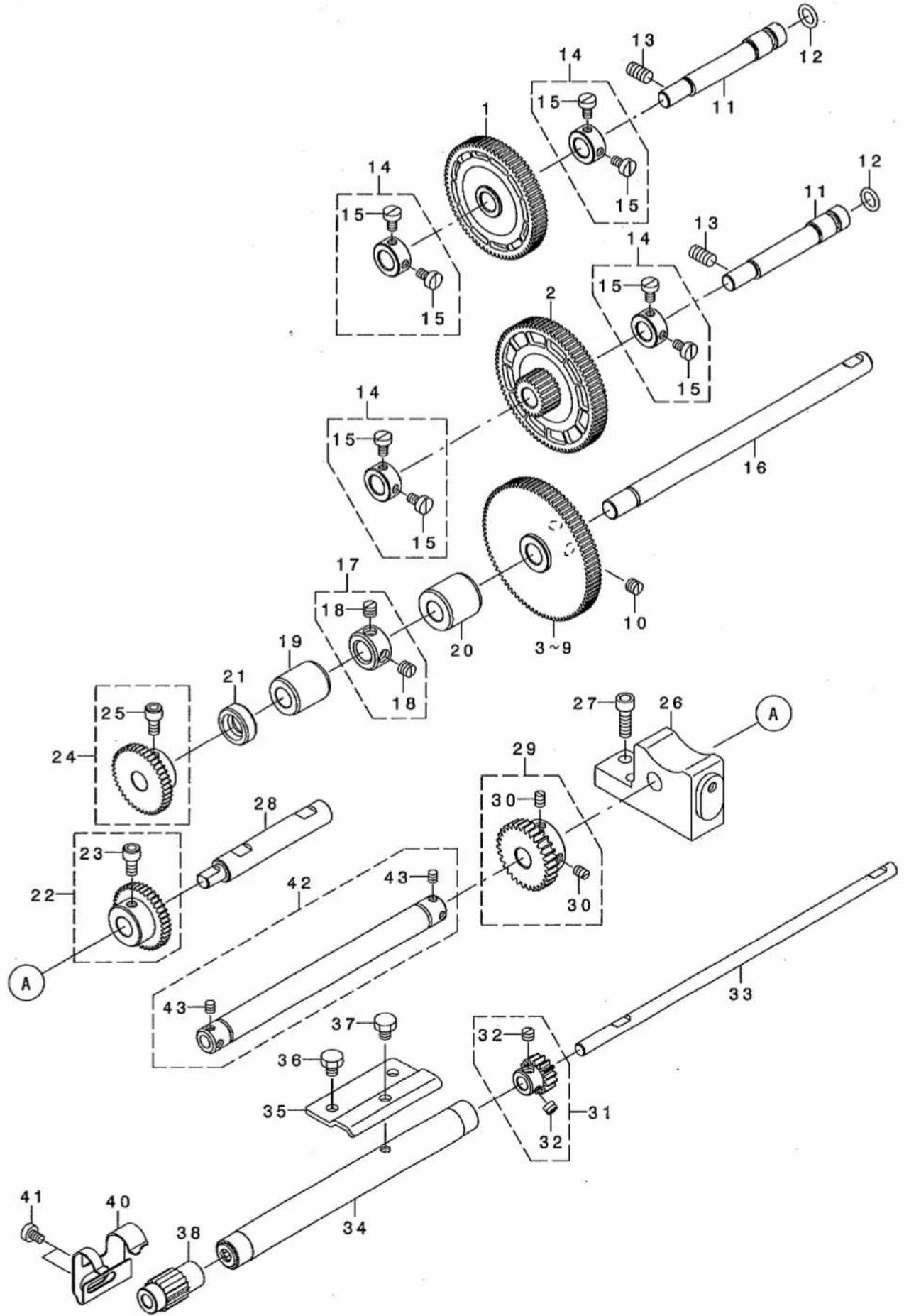

5. FEED MECHANISM COMPONENTS

送り関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		400-03855	DECELERATION GEAR B	グンソクハグルマB	1
2		400-03860	DECELERATION GEAR C	グンソクハグルマC	1
3	01	400-03861	DECELERATION GEAR DA	グンソクハグルマDA	1
4	01	400-03862	DECELERATION GEAR DB	グンソクハグルマDB	1
5	01	400-03863	DECELERATION GEAR DC	グンソクハグルマDC	1
6	01	400-03864	DECELERATION GEAR DD	グンソクハグルマDD	1
7	01	400-03865	DECELERATION GEAR DE	グンソクハグルマDE	1
8	01	400-03866	DECELERATION GEAR DF	グンソクハグルマDF	1
9	01	400-03867	DECELERATION GEAR DG	グンソクハグルマDG	1
10		SS-8660530-TP	SCREW 1/4-40 L=4.5	トメネジ 1/4-40 L=4.5	2
11		400-03869	DECELERATION GEAR SHAFT	グンソクハグルマジク	2
12		RO-0781901-00	RUBBER RING	Oリンク	2
13		SS-8151150-TP	SCREW 15/64-28 L=10.5	トメネジ 15/64-28 L=10.5	2
14		400-03868	THRUST COLLER ASM.	グンソクハグルマジクスラストウケミ	4
15		SS-6110710-TP	SCREW 11/64-40 L=6.5	ヒラネジ 11/64-40 L=6.5	(8)
16		400-03870	DECELERATION GEAR D SHAFT	グンソクハグルマDジク	1
17		CS-100101D-SH	THRUST COLLAR ASM.	スラストカラークミ	1
18		SS-8660530-TP	SCREW 1/4-40 L=4.5	トメネジ 1/4-40 L=4.5	(2)
19		236-12807	METAL,A	オクリヘンカンジクメタルA	1
20		236-12906	METAL,B	オクリヘンカンジクメタルB	1
21		236-12609	FEED CHANGING SHAFT OIL SEAL	ヘンカンジクオイルシール	1
22		300-33203	GEAR 9 STITCH/INCH 63949-39	ピツチヘンカンハグルマ(39)	1	63949-39
23		278-03709	22653B-6 SPRING	22653B-6 パネ	(1)	22653B-6
24		300-33302	GEAR 8 STITCH/INCH 63949-41	ピツチヘンカンハグルマ(41)	1	63949-41
25		278-03709	22653B-6 SPRING	22653B-6 パネ	(1)	22653B-6
26		400-03872	GEAR BASE	GEAR BASE	1
27		SM-6051602-TP	SCREW M5X0.8 L=16	ロツカケアナボルトM5X0.8 L=16	2
28		300-31801	63939A SHAFT	63939A シャフト	1	63939A
29		300-18600	LOWER ROLLER DRIVE GEAR 61339D	シタローラドライブギヤー61339D	1	61339D
30		300-87407	SCREW	ネジ	(2)	95
31		300-17008	LOWER ROLLER DRIVE GEAR 51239E	シタローラドライブギヤー51239E	1	51239E
32		300-10003	SCREW 22580	トライビングトメネジ 22580	(2)	22580
33		400-03873	LOWER ROLLER SHAFT	シタローラージク	1
34		400-03875	LOWER ROLLER SHAFT HOLD	シタローラージクウケツコウ	1
35		400-03878	LOWER ROLLER SHAFT HOLD	シタローラージクウケオサエイタ	1
36		SS-9120643-TP	SCREW 3/16-28 L=6	ロツカボルト3/16-28 L=6	2
37		SS-9120643-TP	SCREW 3/16-28 L=6	ロツカボルト3/16-28 L=6	1
38		276-35705	63939P FEED ROLLER	63939P オクリローラージタ	1	63939P
39		300-10003	SCREW 22580	トライビングトメネジ 22580	2	22580
40		400-03880	LOWER ROLLER COVER	シタローラージカバ-	1
41		SS-6110610-TP	SCREW 11/64-40 L=6	ヒラネジ 11/64-40 L=6	2
42		400-03883	FLEXIBLE SHAFT	フレキジフルシャフト	1
43		278-03808	22650AA-2 SPRING	22650AA-2 パネ	(4)	22650AA-2
		NOTE(注記)	01...SELECTIVE PARTS	選択部品

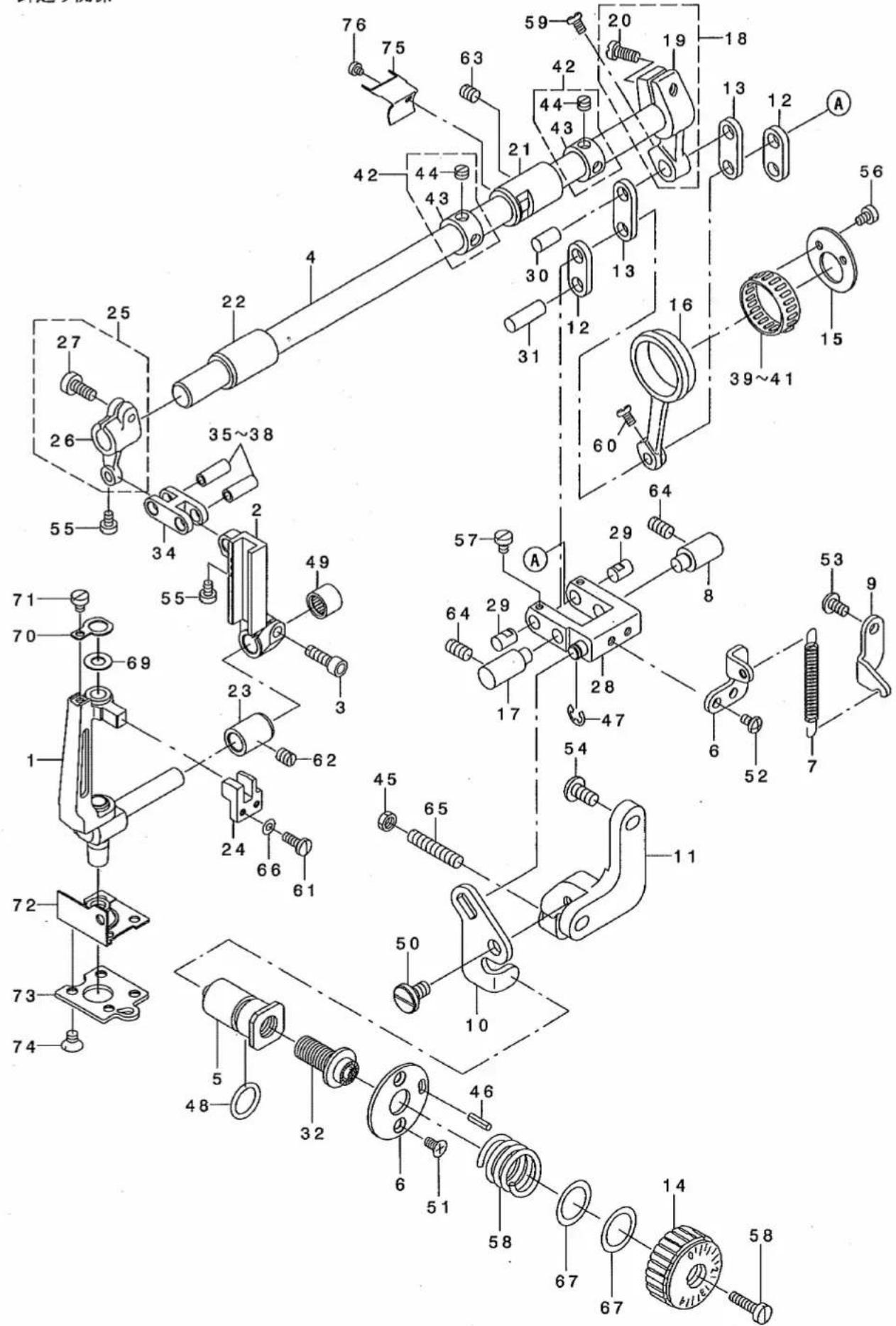

6. NEEDLE FEED MECHANISM COMPONENTS

針送り関係

1	400-03786	NEEDLE BAR ROCKING BASE ASM.	ハリボ ウヨウド ウダ イケッゴ ウ	1
2	400-03794	SLIDE BLOCK GUIDE	コロアンナイダ イ	1
3	SM-6051602-TP	SCREW M5X0.8 L=16	ロツカブチオ ルト M5X0.8 L=16	1
4	400-03796	NEEDLE FEED SHAFT	ハリオクリジク	1
5	400-03797	NEEDLE FEED ADJUSTING SHAFT	ハリオクリジク	1
6	400-03799	SWING SPRING HOOK	SWING SPRING HOOK	1
7	400-03800	ADJUSTING LINK SPRING	チョウヒツリンクパネ	1
8	400-03801	ADJUSTING LINK FULCRUM SHAFT B	チョウヒツリンクテンジクB	1
9	400-03802	ADJUSTING LINK SPRING HOOK	チョウヒツリンクパネカク	1
10	400-03803	ADJUSTING LINK PLATE	チョウヒツリンクイタ	1
11	400-03804	ADJUSTING LINK PLATE BASE	チョウヒツリンクイトリツクダイ	1
12	110-08604	CONNECTING LINK A	レンクツリンク A	2
13	110-08703	WALKING FOOT LINK	レンクツリンク B	2
14	110-72006	FEED DIAL	オクリダ イャル	1
15	112-10119	THRUST COLLAR	ウワオクリスイヘイカA スラストウケ	1
16	112-10200	WALKING FOOT DRIVING ROD	ウワオクリズイヘイロッド	1
17	112-10507	WALKING FOOT FULCRUM SHAFT A	ウワオクリタテンジク A	1
18	112-10754	WALKING FOOT ARM	ウワオクリウデ クミ	1
19	112-10705	WALKING FOOT ARM	ウワオクリウデ	(1)
20	SS-6121220-TP	SCREW 3/16-28 L=11.5	ヒラネジ 3/16-28 L=11.5	(1)
21	112-10903	ROCK SHAFT BUSHING, REAR	ウワオクリジク ウシロメタル	1
22	112-11000	ROCK SHAFT BUSHING, FRONT	ウワオクリジク マエメタル	1
23	112-14509	BUSHING	メタル	1
24	113-03906	NEEDLE BAR FRAME GUIDE	ハリボ ウヨウド ウダ イガ イド	1
25	113-04052	SHAFT ARM ASM. (FRONT)	ハリオクリジクウデ (マエ) クミ	1
26	113-04003	DRIVING CRANK, FRONT	ハリオクリジクウデ マエ	(1)
27	SS-6121220-TP	SCREW 3/16-28 L=11.5	ヒラネジ 3/16-28 L=11.5	(1)
28	229-10459	FEED ADJUSTING LINK ASM.	オクリチョウセツリンク(クミ)	1
29	229-10905	WALKING FOOT PIN A	スイヘイオクリビンA	2
30	229-11002	WALKING FOOT PIN B	スイヘイオクリビンB	1
31	229-11101	WALKING FOOT PIN C	スイヘイオクリビンC	1
32	235-33904	FEED ADJUSTING SCREW	オクリチョウセツネジ	1
33	235-34019	FEED ADJUSTING BASE	オクリチョウセツダイ	1
34	B2906-415-000	DRIVING LINK	アンナイダ イヨート - リンク	1
35	01 B1412-352-A00	NEEDLE BAR LINK PIN, A	ハリボ - リンクビン A	2
36	01 B1412-352-B00	NEEDLE BAR LINK PIN, B	ハリボ - リンクビン B	2
37	01 B1412-352-C00	NEEDLE BAR LINK PIN, C	ハリボ - リンクビン C	2
38	01 B1412-352-D00	NEEDLE BAR LINK PIN, D	ハリボ - リンクビン D	2
39	01 B4123-522-00A	NEEDLE BEARING	メスニート ルローラ A	1
40	01 B4123-522-00B	NEEDLE ROLLAR	メスニート ルローラ B	1
41	01 B4123-522-00C	NEEDLE ROLLAR	メスニート ルローラ C	1
42	CS-120101B-SH	THRUST COLLAR ASM.	スラストウケ クミ	2
43	CS-1201012-SH	THRUST COLLAR	スラストウケ	(1)
44	SS-8660410-SP	SCREW 1/4-40 L=4.2	トメネジ 1/4-40 L=4.2	(2)
45	NS-6150310-SP	NUT 15/64-28	ロッカクナット 15/64-28	1
46	PS-0300122-KH	SPRING PIN 3X12	スア リンジ ピン 3X12	1
47	RE-0500000-KO	E-RING	Eガ タトメワ 5	1
48	RO-1372301-00	RUBBER RING	Oツング	1
49	SB-3090004-00	BEARING	コロガ リジ クウケ	1
50	SD-0800321-TH	HINGE SCREW D=8 H=3.2	ダンネジ D=8 H=3.2	1
51	SS-1110821-TP	SCREW 11/64-40 L=8.3	サラネジ 11/64-40 L=8.3	2
52	SS-4110715-SP	SCREW 11/64-40 L=7	ナベネジ 11/64-40 L=7	2
53	SS-4120915-SP	SCREW 3/16-28 L=9	ナベネジ 3/16-28 L=9	1
54	SS-4151215-SP	SCREW 15/64-28 L=12	ナベネジ 15/64-28 L=12	2
55	SS-6090660-TP	SCREW 9/64-40 L=6	ヒラネジ 9/64-40 L=6	2
56	SS-6090670-TP	SCREW 9/64-40 L=6	ヒラネジ 9/64-40 L=6	2
57	SS-6090670-TP	SCREW 9/64-40 L=6	ヒラネジ 9/64-40 L=6	2
58	235-34506	FEED DIAL SPRING	オクリダ イキルバネ	1
59	SS-7090910-TP	SCREW 9/64-40 L=8.5	マルヒラネジ 9/64-40 L=8.5	1
60	SS-7090910-TP	SCREW 9/64-40 L=8.5	マルヒラネジ 9/64-40 L=8.5	1
61	SS-7091110-TP	SCREW 9/64-40 L=10.5	マルヒラネジ 9/64-40 L=10.5	2
62	SS-8150710-TP	SCREW 15/64-28 L=7	トメネジ 15/64-28 L=7	1
63	SS-8150710-TP	SCREW 15/64-28 L=7	トメネジ 15/64-28 L=7	1
64	SS-8151150-TP	SCREW 15/64-28 L=10.5	トメネジ 15/64-28 L=10.5	2
65	SS-8153010-SR	SCREW 15/64-28 L=30	トメネジ 15/64-28 L=30	1
66	WP-0370316-SD	WASHER 3.7X8X0.3	ヒラネジ 3.7X8X0.3	2
67	WP-1651616-SD	WASHER	ヒラネジ 3.7X8X0.3	2
68	235-34506	FEED DIAL SPRING	オクリダ イキルバネ	1
69	400-03992	NEEDLE BAR VILENE	ハリボ ウバ イリーン	1
70	400-03993	VILENE FIXED PLATE	バイーノトメイタ	1
71	SS-6090510-TP	SCREW 9/64-40 L=5.0	ヒラネジ 9/64-40 L=5	1
72	400-00212	PRESSING PLATE PACKING	アテイタバッキン	1
73	400-03995	ARM SUPPORT PLATE	アゴア アテイタ	1
74	SS-1120710-SP	SCREW 3/16-28 L=6.5	サラネジ 3/16-28 L=6.7	4
75	GAK-33060000	CORD HOLDER	バイア ササエ	1
76	SS-6080340-SP	SCREW 1/8-44 L=2.9	ヒラネジ 1/8-44 L=2.9	1
	NOTE(注記)	01...SELECTIVE PARTS	選択部品

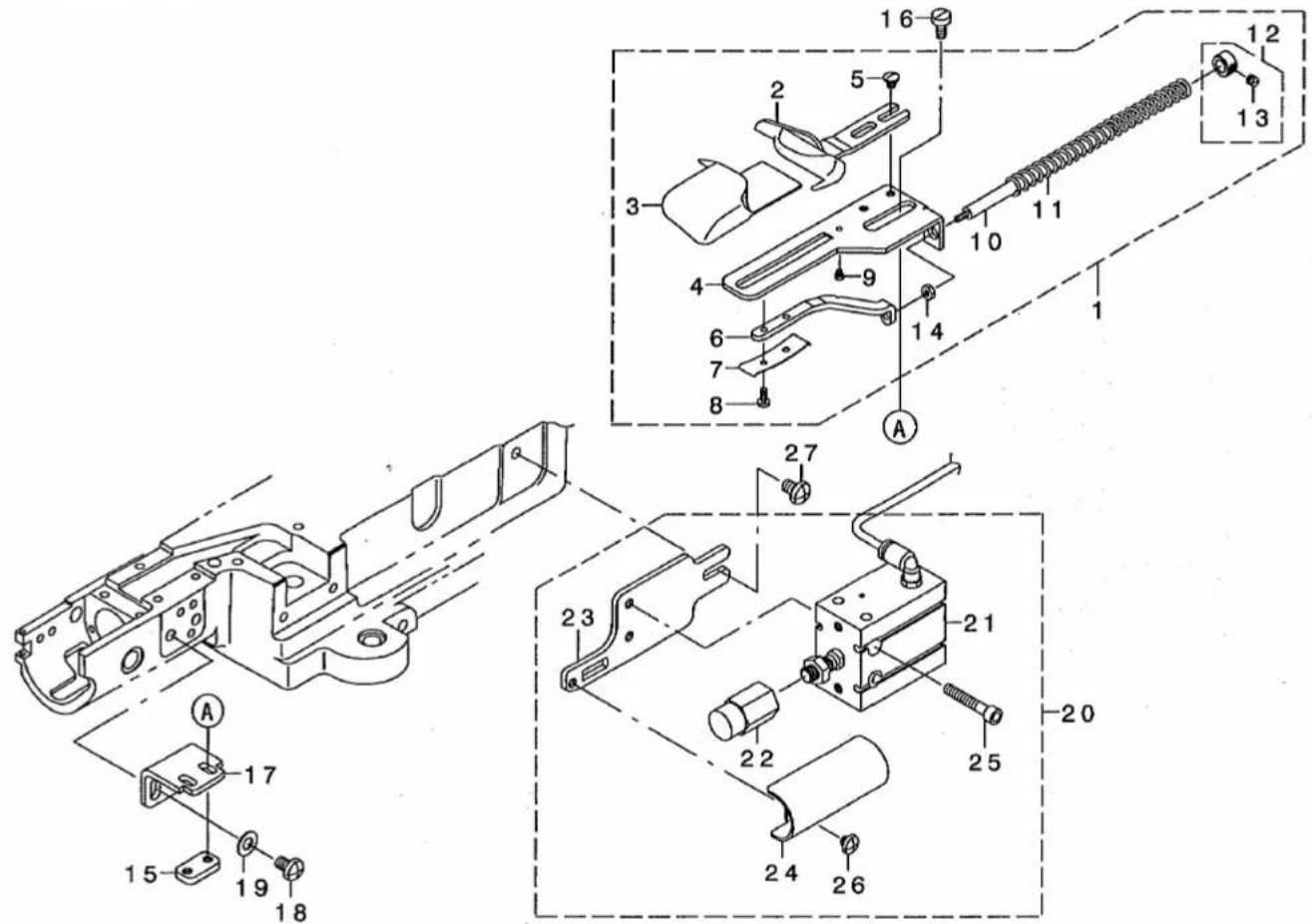

7. THREAD TRIMMER COMPONENTS (EXCLUSIVE PARTS FOR DLN-6390-7)

糸切り装置関係 (DLN-6390-7専用部品)

1	400-03916	KNIFE UNIT	メスユニット	1
2	400-03917	MOVING KNIFE ASM.	ト*ウメスケツゴ*ウ	(1)
3	400-03919	THREAD GUIDE FOR KNIFE	メスイトアンナイ	(1)
4	400-03920	KNIFE INSTALLING BASE	メストリツクダイ	(1)
5	400-03921	UPPER THREAD HOOK PLATE	ウワイトタグ*リイタ	(1)
6	SS-2060210-SP	SCREW 3/32-56 L=2.3	マルサラネジ* 3/32-56 L=2.3	(2)
7	SD-0500131-TP	HINGE SCREW D=5 H=1.25	タンネジ* D=5 H=1.25	(1)
8	114-09604	FIX KNIFE	コテイ メス	(1)
9	SS-2060210-SP	SCREW 3/32-56 L=2.3	マルサラネジ* 3/32-56 L=2.3	(1)
10	SS-4080620-TP	SCREW 1/8-44 L=6	ナベ*ネジ* 1/8-44 L=6	(2)
11	SS-7110710-SP	SCREW 11/64-40 L=7	マルヒラネジ* 11/64-40 L=7	2
12	400-03924	MOVING KNIFE CONNECTING	ト*ウメスレンクツリンク	1
13	SD-0400191-TP	HINGE SCREW D=4 H=1.9	タンネジ* D=4 H=1.9	1
14	400-03926	MOVING KNIFE LEVER	ト*ウメスレバ* -	1
15	SS-7121410-TP	SCREW 3/16-28 L=14	マルヒラネジ* 3/16-28 L=14	1
16	RE-0800000-KO	E-SHAPED SNAP RING (8MM)	Eカ*タトメワ 8	1
17	101-09809	THRUST WASHER, B	カマジ* クウワメタル スラストイタ B	1
18	400-03933	THREAD TRIMMER DRIVING	イトキリクト* ウユニット	1
19	400-03928	MOVING KNIFE LEVER SHAF	ト*ウメスレバ* - ジ* クケツゴ* ウ	(1)
20	400-03935	CLUTCH PLATE ASM.	クラッチイタケツゴ* ウ	(1)
21	400-03938	BASE PLATE ASM.	^* - スイタケツゴ* ウ	(1)
22	400-03941	MOVING KNIFE LINK	ト*ウメスリンク	(1)
23	SD-0640321-TP	HINGE SCREW D=6.35 H=3.2	タンネジ* D=6.35 H=3.2	(1)
24	229-48400	MOVING KNIFE LINK PIN	ト*ウメスリンクピン	(1)
25	110-40854	KNIFE DRIVING ARM ASM.	メス クト* ウウデ* クミ	(1)
26	110-40953	ROLLER ARM ASM.	コロ ウデ* クミ	(1)
27	110-94307	ROLLER ARM BRACKET	コロウデ* サ*	(1)
28	229-49101	ROLLER FULCRUM SHAFT	コロシテンジ* ク	(1)
29	225-55304	ROLLER RETURN SPRING	コロ モト* シハ* ネ	(1)
30	110-41605	KNIFE RETURN SPRING	メス モト* シハ* ネ	(1)
31	225-55205	CLUTCH SPRING	クラッチハ* ネ	(1)
32	229-50703	DRIVING ARM STOPPER	クト* ウウデ* ストツハ* -	(1)
33	NS-6150430-SP	NUT 15/64-28	ロツカクナツト 15/64-28	(1)
34	WP-0621016-SH	WASHER	ヒラザ* カ* ネ	(1)
35	SS-7090610-SP	SCREW 9/64-40 L=6	マルヒラネジ* 9/64-40 L=6	(1)
36	RE-0400000-KO	E-RING 4	Eカ*タトメワ 4	(2)
37	RE-0600000-KO	E-RING 6	Eカ*タトメワ 6	(2)
38	SS-4110715-SP	SCREW 11/64-40 L=7	ナベ* ネジ* 11/64-40 L=7	(2)
39	RE-0500000-KO	E-RING	Eカ*タトメワ 5	(1)
40	400-03946	TENSION RELEASE SOLENOI ASM.	イトユルメソレノイト* クミ	(1)
41	NM-6040000-SN	NUT M4	ロツカクナツト M4	(2)
42	WP-0450000-SD	WASHER 4.5X8X0.5	ヒラザ* カ* ネ 4.5X8X0.5	(2)
43	235-42418	CLUTCH LINK PIN	クラッチリンクピン	(1)
44	NM-6030001-SB	NUT M3	ロツカクナツト M3X0.5 1シュ	(2)
45	235-42301	THREAD TRIMMER SOLENOID	イトキリソレノイト*	(1)
46	SM-4040601-SC	SCREW M4X0.7 L=6	ナベ* コネジ* M4X0.7 L=6	(4)
47	EA-9500B01-00	CABLE BAND	ソクセンハ* ント*	(1)
48	137-11205	SUSPENSION SCREW	アイド* ラフ* パ* ネカケ	(1)
49	NS-6150310-SP	NUT 15/64-28	ロツカクナツト 15/64-28	(1)
50	236-14308	FEED LEVER SPRING	オクリレハ* - パ* ネ	(1)
51	SS-4150915-SP	SCREW 15/64-28 L=9	ナベ* ネジ* 15/64-28 L=9	2
52	D2112-555-B00	CORD HOLDER, LARGE	コート* トメカナク* A	1
53	SS-4120615-SP	SCREW 3/16-28 L=6	ナベ* ネジ* 3/16-28 L=6	1
54	HK-0346100-20	2-POLE NYLON PLUG	ハウジ* ング* 2P	2
55	EA-9500B01-00	CABLE BAND	ソクセンハ* ント*	1

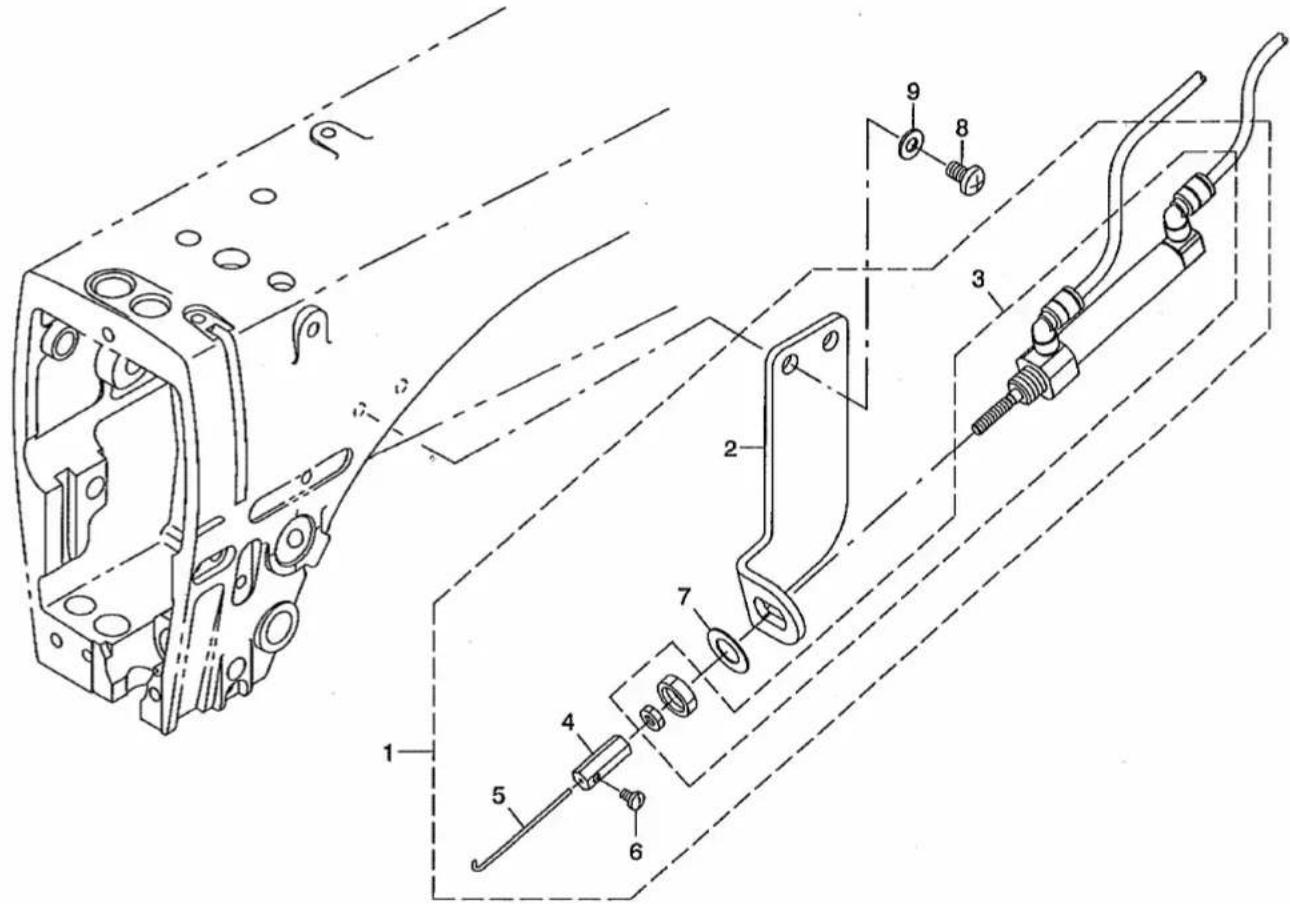

8. WIPER COMPONENTS (EXCLUSIVE PARTS FOR DLN-6390-7)

ワイパー関係 (DLN-6390-7専用部品)

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		400-04013	WIPER ASM.	ワイハ° -クミ	1
2		400-04014	WIPER CYLINDER BASE	ワイハ° -シリンダ° -トリツケイタ	(1)
3		400-04015	WIPER CYLINDER ASM.	ワイハ° -シリンダ° -クミ	(1)
4		400-04017	WIPER CONNECTOR	ワイハ° -ツギ° テ	(1)
5		400-04018	WIPER	ワイハ° -	(1)
6		SS-7080510-TP	SCREW 1/8-44 L=4.5	マルヒラネジ° 1/8-44 L=4.5	(1)
7		WP-1020616-SD	WASHER	ヒラザ° ガ° ネ	(1)
8		SS-4120915-SP	SCREW 3/16-28 L=9	ナヘ° ネジ° 3/16-28 L=9	2
9		WP-0501016-SD	WASHER 5X10.5X1	ヒラザ° ガ° ネ 5X10.5X1	2

9. HEMMER COMPONENTS

ラッパ関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		300-15309	23564 HEMMER ASM.	23564 ラツハクミ	1	23564
2		300-15408	23564A RULLER	23564A ジヨウギ	(1)	23564A
3		300-15101	23564AD RULLER, LEFT	23364AD ジヨウギ ヒタリ	(1)	23364AD
4		300-15606	23564D BASE	23564D ベース	(1)	23564D
5		302-46904	SCREW	ネジ	(2)	22711
6		300-15507	23564C RULLER	23564C ジヨウギ	(1)	23564C
7		275-60804	23364AG SPRING	23364AG パネ	(1)	23364AG
8		302-18705	SCREW	ネジ	(2)	22593
9		302-11908	SCREW	ネジ	(1)	91A
10		300-15705	RULER CONNECTING ROD	23564E ジヨウギ レンケッホウ	(1)	23564E
11		300-06605	20110 SPRING	20110 スプリング	(1)	20110
12		300-06001	COLLAR	カラー	(1)	6958
13		302-90704	SCREW	ネジ	(1)	88
14		303-03002	NUT	ナット	(1)	907
15		400-04025	HEMMER FIXED PLATE	ラッパトメイタ	1
16		SS-6121030-SN	SCREW 3/16-28 L=10	ヒラネジ 3/16-28 L=10	2
17		400-04026	HEMMER MOUNTING BRACKET	ラッパトリツケダイ	1
18		SS-4150915-SP	SCREW 15/64-28 L=9	ナベネジ 15/64-28 L=9	2
19		WP-0650876-SD	WASHER 6.5X13X0.8	ヒラザカネ 6.5X13X0.8	2
20	01	400-04028	HEMMER CYLINDER WHOLE ASM.	ラッパシリンダーソウクミ	1
21		400-04029	HEMMER CYLINDER ASM.	ラッパシリンダークミ	(1)
22		400-04030	CAP	キャップ	(1)
23		400-04033	HEMMER CYLINDER BASE	ラッパシリンダートリツケイタ	(1)
24		400-04034	HEMMER CYLINDER COVER	ラッパシリンダーカバー	(1)
25		SM-6053002-TN	SCREW M5X0.8 L=30	ロッカクアナポルト M5X0.8 L=30	(2)
26		SS-4120415-SP	SCREW	ナベネジ	(1)
27	01	SS-4150915-SP	SCREW 15/64-28 L=9	ナベネジ 15/64-28 L=9	2
		NOTE (注記)	01...FOR DLN-6390-7	DLN-6390-7用

10. OIL LUBLICATION COMPONENTS

給油関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		400-03980	OIL RESERVOIR	アフラマリ	1
2		SS-6700710-SH	SCREW 5/16-24 L=7	ヒラマリ 5/16-24 L=7	1
3		RO-0982401-00	RUBBER RING	0リンク	1
4		229-24708	OIL SIGHT WINDOW	アフラマリ	1
5		B8228-125-000	OIL RESERVOIR MAGNET	ジシャク	1
6		118-34207	THREAD TAKE-UP COVER WASHER	ルーバテンピソカバ - サガネ	1
7		ST-4040821-SS	TAPPING SCREW	タツビンネジ	1
8		SM-6082502-TP	SCREW M8 L=25	ロッカワナボルト	4
9		400-03981	OIL RESERVOIR RUBBER RING	アフラマリ0リング	1
10		400-03983	OIL ADJUSTING SCREW	ユリョウチョウセツネジ	1
11		RO-0371801-00	RUBBER RING	0リンク	1
12		236-30007	TUBE	チューブ	0.28
13		SQ-1150501-SD	CONNECTING SCREW	チュウブレンケツネジ	1
14		229-23056	OIL PUMP ASM.	キユウホンプタイ(クミ)	1
15		229-23312	OIL PUMP INSTALLING BASE	ポンプタイトリツケイタ	(1)
16		229-23015	OIL PUMP	ポンプタイ	(1)
17		229-23700	IMPELLER	インベラー	(1)
18		SE-4301041-SR	SCREW D=3 L=10	タツブタイトネジ D=3 L=10	(3)
19		229-23205	PUMP BODY COVER	ポンプタイフタ	(1)
20		229-23809	PUMP BODY SUPPORT PLATE	ポンプタイウケイタ	(1)
21		229-23403	PLUNGER	ランジヤー	(1)
22		229-23601	PLUNGER SPRING	ランジヤーパネ	(1)
23		229-23502	PLUNGER SCREW	ランジヤーネジ	(1)
24		229-23908	HOOK DRIVING SHAFT OILING PIPE	シモジクキユウパイプ	(1)
25		SL-4030851-SF	SCREW M3 L=8	サガネツキ ナベ コネジ M3 L=8	(3)
26		SS-4150915-SP	SCREW 15/64-28 L=9	ナベネジ 15/64-28 L=9	1
27		SS-4110715-SP	SCREW 11/64-40 L=7	ナベネジ 11/64-40 L=7	1
28		229-24708	OIL SIGHT WINDOW	アフラマリ	1
29		RO-1952401-00	RUBBER RING	0リンク	1
30		400-03988	OIL RETURN TUBE ASM.	カンリュウイイプクミ	1
31		400-03989	OIL RETURN FELT A	カンリュウエルトA	(1)
32		113-07204	FELT, B	カンリュウエルトB	(1)
33		236-30007	TUBE	チューブ	(0.66)
34		B3536-122-000	HOLDER	カンリュウイイプオサエ	(1)
35		SS-4120615-SP	SCREW 3/16-28 L=6	ナベネジ 3/16-28 L=6	1
36		229-24609	RUBBER JOINT	キユウコイイプツギテ	1
37		112-21504	OIL TUBE JOINT	キユウコイイプヨイント	1
38		113-07006	OIL FELT PRESSER	フェルトオサエ	1
39		CQ-2020000-00	OIL WICK	ユシン	0.12
40		236-29801	LUBRICATION CONNECTOR	キュウツギテ	1
41		236-28803	PLUNGER	ランジヤー	1
42		236-28902	PLUNGER SPRING	ランジヤーパネ	1
43		400-03996	PLUNGER SCREW	ランジヤーネジ	1
44		400-03999	HOOK OIL RETURN FELT ASM.	カマアラカンリュウエルトクミ	1
45		400-04000	HOOK OIL RETURN FELT	カマアラカンリュウエルト	(1)
46		236-30007	TUBE	チューブ	(0.3)
47		400-04002	HOOK OIL RETURN FELT HOLDER	カマアラカンリュウエルトオサエ	1
48		SS-6090520-SP	SCREW 9/64-40 L=5.0	ヒラマリ 9/64-40 L=5	1
49		B3538-112-000	OIL RETURN TUBE HOLDER	カンリュウイイプオサエ	1
50		SS-4110715-SP	SCREW 11/64-40 L=7	ナベネジ 11/64-40 L=7	1
51		B3510-246-000	PIPE HOLDER (4)	イイプオサエ (4)	1
52		SS-4110715-SP	SCREW 11/64-40 L=7	ネジ 11/64-40 L=7	1
53		400-04005	HOOK SUPPLY OIL PIPE	カマキュウイイプ	1
54		B3508-512-000	OIL FELT HOLDER	カンリュー フエルト A オサエ	1
55		SS-4110715-SP	SCREW 11/64-40 L=7	ネジ 11/64-40 L=7	1
56		400-16341	CYLINDER RETURN FELT	シリンダーカンリュウエルト	1

11. BELT COVER & BOBBIN COMPONENTS

ベルトカバー・糸巻関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		229-27354	BOBBIN WINDER COMPL.	イトマキソウチ(クツゴウ)	1
2		229-28501	THREAD TENSION POST BASE	イトマキイトチョウシボウダイ	(1)
3		SS-4110515-SP	SCREW 11/64-40 L=5	ナベネジ 11/64-40 L=5	(1)
4		229-28907	THREAD TENSION DISK	イトチョウシザラ	(2)
5		229-29004	THREAD TENSION SPRING	イトチョウシバネ	(1)
6		229-28808	NUT	イトチョウシナダト	(1)
7		SS-7110350-SP	SCREW 11/64-40 L=3.5	マルヒラネジ 11/64-40 L=3.5	(1)
8		229-28402	CONTROL RUBBER HOLDING PLATE	セイギョコムオサエイタ	(1)
9		229-28303	CONTROL RUBBER	セイギョコム	(1)
10		229-28105	BOBBIN PRESSER	ボビソオサエ	(1)
11		SD-0490261-SP	HINGE SCREW D=4.9 H=2.6	ダンネジ D=4.9 H=2.6	(1)
12		SS-7081310-SP	SCREW 1/8-44 L=12.5	マルヒラネジ 1/8-44 L=12.5	(1)
13		SS-8110510-SP	SCREW 11/64-40 L=5	トメネジ 11/64-40 L=5	(1)
14		229-28709	THREAD TENSION POST	イトマキイトチョウシボウ	(1)
15		229-27305	BOBBIN WINDER BASE	イトマキダイ	(1)
16		229-27404	BOBBIN WINDER	イトマキクルマ	(1)
17		229-27602	BOBBIN WINDER SPINDLE	イトマキジク	(1)
18		SS-4110715-SP	SCREW 11/64-40 L=7	ナベネジ 11/64-40 L=7	2
19		WP-0501016-SD	WASHER 5X10.5X1	ヒラザカネ 5X10.5X1	2
20		400-38942	ASSY_BELT_COVER_6390	ヘルトカバ-ソウク6390	1
21		229-33501	BELT COVER A CAP	ヘルトカバ-Aキャップ	(1)
22		229-33659	BELT COVER B COMPL.	ヘルトカバ-B(クツゴウ)	(1)
23		229-33402	BELT COVER A	ヘルトカバ-A	(1)
24		WP-0501016-SD	WASHER 5X10.5X1	ヒラザカネ 5X10.5X1	(2)
25		229-33907	BELT COVER STRUT	ヘルトカバ-シチュウ	(1)
26		229-34004	SET SCREW	ヘルトカバ-Aトメネジ	(2)
27		SS-4121415-SP	SCREW 3/16-28 L=14	チベネジ 3/16-28 L=14	(1)
28		WP-0501016-SD	WASHER 5X10.5X1	ヒラザカネ 5X10.5X1	(1)
29		SS-4110715-SP	SCREW 11/64-40 L=7	ナベネジ 11/64-40 L=7	(2)
30		SK-3512001-SE	WOOD SCREW D=5.1 L=20	マルモクネジ D=5.1 L=20	3
31		400-04058	BOBBIN WINDER BASE	イトマキダイ	1

12. THREAD STAND COMPONENTS

糸立装置関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		229-30358	THREAD STAND ASM.	イトタテソウチ(クミ)	1
2		229-31109	SPOOL RETAINER	イトマキフレト*メ	(2)
3		229-31000	SPOOL PIN	イトマキウケホ*ウ	(2)
4		229-30903	SPOOL REST CUSHION	イトマキウケサ*ラクッション	(2)
5		229-30804	SPOOL REST	イトマキウケサ*ラ	(2)
6		SM-6061610-SC	SCREW M6 L=16	ヒラコネジ* M6 L=15	(2)
7		229-30705	THREAD GUIDE ARM JOINT	イトタテホ*ウシメカナグ*	(2)
8		229-31406	SPOOL REST ROD RUBBER CAP	イトタテホ*ウホコ*コ*ム	(1)
9		229-30507	SPOOL REST ARM	イトタテウデ*	(2)
10		229-30408	SPOOL REST ROD, UPPER	イトタテホ*ウ(ウェ)	(1)
11		229-31307	SPOOL REST ROD JOINT	イトタテホ*ウツキ*テ	(1)
12		SM-4051405-SE	SCREW M5 L=14	ナベ*コネジ* M5 L=14	(2)
13		NM-6050001-SE	NUT M5	ロツカクナツト M5	(2)
14		229-30309	SPOOL REST ROD, LOWER	イトタテホ*ウ(シタ)	(1)
15		229-31208	THREAD GUIDE	イトミチ	(2)
16		WS-0510002-KN	SPRING WASHER	ハ*ネザ*ガ*ネ 5.1X9.2X1.3	(2)
17		NM-6050001-SE	NUT M5	ロツカクナツト M5	(2)
18		NM-6160511-SE	NUT M16X1.5	ロツカクナツト M16X1.5 1シュ	(1)
19		WP-1612616-SE	WASHER 16X30X2.6	ヒラザ*ガ*ネ	(2)
20		WS-1643202-KR	SPRING WASHER	ハ*ネザ*ガ*ネ 16.4X26.6X3.2	(1)

13. PNEUMATIC & ELECTRIC COMPONENTS (EXCLUSIVE PARTS FOR DLN-6390-7)

空圧・電気関係(DLN-6390-7専用部品)

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		400-04041	AIR UNIT	エアーユニット	1
2		400-04042	PANEL	ハネル	(1)
3		PF-0552070-B0	FILTER REGULATOR	フィルタレギ ユレータ	(1)
4		PV-0351580-A0	MANIFOLD VALVE	マニフォールト ハルプ	(1)
5		PX-0551030-00	SILENCER	サイレンサ	(2)
6		PJ-3040651-01	ELBOW UNION 6XPT1/8	エルホ ユニオン 6XPT1/8	(1)
7		PJ-3040652-01	ELBOW UNION 6XPT1/4	エルホ ユニオン	(1)
8		PX-5000140-00	PLUG	メクラセン	(4)
9		BT-0600401-EB	TUBE	チューフ	(0.15)
10		PJ-0251000-02	PLUG R1/8	プラク R1/8	(3)
11		SL-6043592-TN	SCREW	サカ ネツキロツカクアナホ ルト	(4)
12		SL-6051092-TN	SCREW	サカ ネツキロツカクアナホ ルト	(2)
13		400-03754	HAND LIFTER RELAY CNNEC	オサエアケ チュウケイコネクタクミ	1
14		400-33334	SOLENOID_VALVE_CODE_510	デンジ ペンコート 510	1
15		SK-3512001-SE	WOOD SCREW D=5.1 L=20	マルモクネシ D=5.1 L=20	2
16		BT-0400251-EA	TUBE HOSE, BLUE	ウレタンホース アオ	1.1
17		BT-0400251-EC	TUBE HOSE, YELLOW	ウレタンホース キ	1.1
18		BT-0400251-ED	TUBE HOSE, GREEN	ウレタンホース ミト リ	1.3
19		BT-0400251-EE	TUBE HOSE, RED	ボリウレタンチューフ アカ	1.3
20		BT-0400251-EF	VINYL TUBE	チューフ	1.2
21		BT-0400251-EB	URETHANE HOSE, BLACK	ウレタンホース クロ	1.2
22		400-04045	THREAD TRIMMER BLOW PIP	イトキリア ローパイプ	1
23		GCL-03009000	PIPE PRESSER	パイプ オサエ	2
24		SS-4120615-SP	SCREW 3/16-28 L=6	ナベネジ 3/16-28 L=6	2
25		EA-9500B01-00	CABLE BAND	ソクセンパ ント	4

14. TABLE & STAND COMPONENTS (FOR JT-D720)

脚卓関係 (JT-D720用)

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		400-04477	STAND ASM.	キャクミ	1
2		SM-9061203-SE	SCREW M6 L=12	ロツカクボルト M6 L=12	(2)
3		B8121-019-00A	PEDAL CONNECTION ARM	フミイタレンクツウデ	(2)
4		SM-9061203-SE	SCREW M6 L=12	ロツカクボルト M6 L=12	(4)
5		178-33658	ADJUSTING BOLT ASM.	アジヤスタークミ	(4)
6		SM-9086503-SM	SCREW M8 L=65	ロツカクボルト M8 L=65	(2)
7		WS-0861410-KR	SPRING WASHER 8.6X15X1.4	ハネサガネ 8.6X15X1.4	(2)
8		111-57666	UPPER STAND ASM., RIGHT	ウワキヤクケツコウ ミキ	(1)
9		111-57765	UPPER STAND ASM., LEFT	ウワキヤクケツコウ ヒタリ	(1)
10		129-48857	STAND COMPL.(RIGHT)	シチュウケツコウ(ミキ)	(1)
11		129-48956	STAND COMPL.(LEFT)	シチュウケツコウ(ヒタリ)	(1)
12		111-58409	STAND SIDE SUPPORT	シタ シチュウ	(1)
13		111-58607	RUBBER CAP	キャクトタイキャップ	(4)
14		170-07402	NUT	44カクナツト	(2)
15		B8108-555-0AO	ADJUSTING SCREW ASM. WITH CAP	キャップツキ チヨーセツネジ クミ	(1)
16		NM-6120003-SE	NUT M12	ロツカクナツト M12 3シユ	(5)
17		WP-1302501-SE	WASHER M12	ヒラサガネ	(5)
18		WS-1253010-KN	SPRING WASHER 12.5X21.5X3	ハネサガネ 12.5X21.5X3	(4)
19		111-58516	UPPER STAND PLATE	ウワキヤクトメイタ	(2)
20		SL-9082091-SE	WASHER HEXAGONAL BOLT	ザガネツキロツカクボルト	(13)
21		NM-6080001-SE	NUT M8	ロツカクナツト M8 1シユ	(3)
22		WP-0871602-SE	WASHER 8.7X18X1.6	ヒラサガネ 8.7X18X1.6	(5)
23		111-58706	PEDAL ADJUSTING PLATE	フミイタ チョウセツイタ	(1)
24		SL-9061291-SE	WASHER HEXAGONAL BOLT M6 L=12	ザガネツキロツカクボルト	(2)
25		111-58805	PEDAL	フミイタ	(1)
26		111-58904	PEDAL MAT	フミイタ マット	(1)
27		D8115-555-B00	PEDAL SHAFT	ヘタル ジク	(1)
28		D8113-555-B00	PEDAL BUSHING	フミイタ ブツシユ	(2)
29		111-59001	PEDAL SHAFT BRACKET	フミイタ ジクウケ	(2)
30		129-49400	CROSS STAND SIDE SUPPORT	ヨコシチュウ	(1)
31		111-59506	STRUT AUXILIARY PLATE	シタシチュウ ホジ ヨイタ	(2)
32		400-04482	UNDER SUPPORT ASM.	シタシチュウクミ	(1)
33		B8132-019-00A	UNDER STAND SIDE SUPPORT BASE	シタシチュウダイ	(2)
34		400-04481	PEDAL AXIS	ヘタルシク	(1)
35		B8125-012-000	PEDAL THRUST COLLAR	フミイタ ササエウデ	(2)
36		400-17346	PEDAL CONNECTING ROD ASM.	ヘタルレンクツボウ(クミ)	(1)
37		NM-6080001-SE	NUT M8	ロツカクナツト M8 1シユ	(1)
38		229-58557	CONNECTING BALL ASM.	レンクツボ -ル(クミ)	(2)
39		400-17347	CONNECTING ROD	レンクツボウ	(2)
40		229-58805	CONNECTING BALL JOINT	レンクツボ -ルツギテ	(1)
41		NM-6060003-SE	NUT FOR BRACKET	ロツカクナツト M6 2シユ	(2)
42		WP-0671016-SE	WASHER 6.7X13X1	ヒラサガネ 6.7X13X1	(2)
43		NM-6060003-SE	NUT FOR BRACKET	ロツカクナツト M6 2シユ	(2)
44		SM-9081620-SE	SCREW M8 L=16	ロツカクボルト M8 L=16	(1)
45		D8204-555-D00	DRAWER STOPPER	ヒキダシストツバ-	1
46		400-04480	TABLE	テープル	1
47		ST-9053511-SR	TAPPING SCREW M5X35	タッピンネジ	4
48		111-56007	CASE	コモノイレ	1
49		111-55801	CASE MAGNET	コモノイレ マグネット	1
50		SK-3382001-SC	WOOD SCREW D=3.8 L=20	マルモクネジ D=3.8 L=20	2
51		111-55751	CASE ASM. B	コモノイレ B(クミ)	1
52		SK-3382001-SC	WOOD SCREW D=3.8 L=20	マルモクネジ D=3.8 L=20	2
53		111-55108	DRAWER	ヒキダシ	1
54		111-55207	DRAWER SUPPORT	ヒキダシ ササエ	2
55		SK-3311600-SE	WOOD SCREW D=3.1 L=16	モクネジ D=3.1 L=16	6

1. TABLE & STAND COMPONENTS (FOR JT-D729)
   脚卓関係 (JT-D729用)


REF. NO	NOTE	PART NO.	DESCRIPTION	含义	Qty	CODE
1		400-04478	STAND ASM.	キャクミ	1
2		400-04477	STAND ASM.	キャクミ	(1)
3		B8121-019-00A	PEDAL CONNECTION ARM	フミイタレンクサウデ	(2)
4		SM-9061203-SE	SCREW M6 L=12	ロツカクボルト M6 L=12	(4)
5		178-33658	ADJUSTING BOLT ASM.	アジヤスタークミ	(4)
6		SM-9086503-SM	SCREW M8 L=65	ロツカクボルト M8 L=65	(2)
7		WS-0861410-KR	SPRING WASHER 8.6X15X1.4	バネザガネネ 8.6X15X1.4	(2)
8		111-57666	UPPER STAND ASM., RIGHT	ウワキヤクブツゴウ ミギ	(1)
9		111-57765	UPPER STAND ASM., LEFT	ウワキヤクブツゴウ ヒダリ	(1)
10		129-48857	STAND COMPL.(RIGHT)	シチュウクツゴウ(ミギ)	(1)
11		129-48956	STAND COMPL.(LEFT)	シチュウクツゴウ(ヒダリ)	(1)
12		111-58409	STAND SIDE SUPPORT	シタ シチュウ	(1)
13		111-58607	RUBBER CAP	キャクトダイキャップ	(4)
14		170-07402	NUT	44カクナツト	(2)
15		B8108-555-0AO	ADJUSTING SCREW ASM. WITH CAP	キャツアツキ チヨーセツネジ クミ	(1)
16		NM-6120003-SE	NUT M12	ロツカクナツト M12 3シュ	(5)
17		WP-1302501-SE	WASHER M12	ヒラザガネ	(5)
18		WS-1253010-KN	SPRING WASHER 12.5X21.5X3	バネザガネネ 12.5X21.5X3	(4)
19		111-58516	UPPER STAND PLATE	ウワキヤクトメイタ	(2)
20		SL-9082091-SE	WASHER HEXAGONAL BOLT	ザガネツキロツカクボルト	(13)
21		NM-6080001-SE	NUT M8	ロツカクナツト M8 1シュ	(3)
22		WP-0871602-SE	WASHER 8.7X18X1.6	ヒラザガネネ 8.7X18X1.6	(5)
23		111-58706	PEDAL ADJUSTING PLATE	フミイタ チョウセツイタ	(1)
24		SL-9061291-SE	WASHER HEXAGONAL BOLT M6 L=12	ザガネツキロツカクボルト	(2)
25		111-58805	PEDAL	フミイタ	(1)
26		111-58904	PEDAL MAT	フミイタ マツト	(1)
27		D8115-555-B00	PEDAL SHAFT	ベタル ジク	(1)
28		D8113-555-B00	PEDAL BUSHING	フミイタ ブツシコ	(2)
29		111-59001	PEDAL SHAFT BRACKET	フミイタ ジクウケ	(2)
30		129-49400	CROSS STAND SIDE SUPPORT	ヨコシチュウ	(1)
31		111-59506	STRUT AUXILIARY PLATE	シタシチュウ ホジ ヨイタ	(2)
32		400-04482	UNDER SUPPORT ASM.	シタシチュウクミ	(1)
33		B8132-019-00A	UNDER STAND SIDE SUPPORT BASE	シタシチュウダイ	(2)
34		400-04481	PEDAL AXIS	ベタル ジク	(1)
35		B8125-012-000	PEDAL THRUST COLLAR	フミイタ ササエウデ	(2)
36		SM-9061203-SE	SCREW M6 L=12	ロツカクボルト M6 L=12	(2)
37		129-49657	CONNECTION BAR ASM.	レンクツボウ(クミ)	(1)
38		D7117-555-BAO	JOINT BAR A ASM.	レンクツボ - A クミ	(2)
39		129-49608	CONNECTION BAR	レンクツボウ	(2)
40		D7114-555-D00	COUPLING	レンクツボウ ツキテ	(1)
41		NM-6060001-SE	NUT M6	ロツカクナツト M6 1シュ	(2)
42		WP-0671016-SE	WASHER 6.7X13X1	ヒラザガネネ 6.7X13X1	(2)
43		NM-6060001-SE	NUT M6	ロツカクナツト M6 1シュ	(2)
44		SM-9081423-SE	SCREW M8 L=14	ロツカクボルト M8 L=14	(1)
45		NM-6080721-SE	NUT M8	ロツカクナツト M8	(1)
46		GPF-06080000	PEDAL ADJUSTING PLATE	フミイタ チョウセツバソ	(1)
47		GPF-06060000	PEDAL	ベタル	(1)
48		GPF-06070000	PEDAL MAT	ベタル マツト	(1)
49		B8153-771-000	PEDAL CONNECTING ROD	ベタル ジク	(1)
50		129-49202	PEDAL SHAFT BRACKET PLATE	フミイタ カツケイタ	(1)
51		SL-9082091-SE	WASHER HEXAGONAL BOLT	ザガネツキロツカクボルト	(2)
52		NM-6080001-SE	NUT M8	ロツカクナツト M8 1シュ	(2)
53		WP-0871602-SE	WASHER 8.7X18X1.6	ヒラザガネネ 8.7X18X1.6	(2)
54		SL-9061291-SE	WASHER HEXAGONAL BOLT M6 L=12	ザガネツキロツカクボルト	(2)
55		D8113-555-B00	PEDAL BUSHING	フミイタ アツシユ	(2)
56		111-59001	PEDAL SHAFT BRACKET	フミイタ ジクウケ	(1)
57		400-04480	TABLE	テープル	1
58		ST-9053511-SR	TAPPING SCREW M5X35	タッピンネジ	4
59		111-56007	CASE	コモノイレ	1
60		111-55801	CASE MAGNET	コモノイレ マグネット	1
61		SK-3382001-SC	WOOD SCREW D=3.8 L=20	マルモクネジ D=3.8 L=20	2
62		111-55751	CASE ASM, B	コモノイレ B(クミ)	1
63		SK-3382001-SC	WOOD SCREW D=3.8 L=20	マルモクネジ D=3.8 L=20	2
64		111-55108	DRAWER	ヒキタシ	1
65		111-55207	DRAWER SUPPORT	ヒキタシ サチエ	2
66		SK-3311600-SE	WOOD SCREW D=3.1 L=16	モクネジ D=3.1 L=16	6
67		D8204-555-D00	DRAWER STOPPER	ヒキタシストツバ-	1

16. ACCESSORIE PARTS COMPONENTS

付属品関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		MDF-RX1600C0	DEFRIX OIL NO.1(600CC)	デ*フレツクスオイルNO.1(600CC)	1
2		229-33303	VINYL COVER	トウブ*ビ*ニールカバ* -	1
3		304-24303	SPANNER	ロッカク スパナ	1	116
4		G1817-875-000	BOBBIN	ポ*ピン	1
5		MC-2305014-02	NEEDLE 180GVS NM140(2-NEEDLE)	ハリ 180GVS NM140(2ホンイリ)	1
6	01	GAK-A18600A0	ACCESSORIE BAG ASM. B	フソ*クビンパッククミB	1
7		229-32800	ACCESSORIE BAG	フソ*クビンパック*	(1)
8		229-33204	SCREW DRIVER,SMALL	ド*ライバ*-(ショウ)	(1)
9		229-33105	SCREW DRIVER,MIDDLE	ド*ライバ*-(チュウ)	(1)
10		229-58300	NEEDLE THREAD GUIDE PIN	イトアンナイボ* ウ	(1)
11		229-33006	SCREW DRIVER,LARGE	ド*ライバ*-(ダイ)	1
12		115-71403	RUBBER CUSHION	ポ* -シンゴ*ム	4
13		111-10707	WIPER HINGE SCREW COLLAR	ワイバ* ダンネジ カラ-	4
14		SK-3413201-SE	WOOD SCREW D=4.1 L=32	マルモクネジ D=4.1 L=32	4
15		131-60601	FUNNEL	ジ*ヨ-ゴ*	1
16	01	400-04065	KNEE SWITCH ASM.	ヒサ*スイッチクミ	1
17		GAK-840900A0	KNEE SWITCH ASM. A	ヒサ*スイッチクミ A	(1)
18		MAT-80230T00	KNEE SWITCH SUPPORT BASE	スイッチ シジタイ(T002)	(2)
19		MAT-80231T00	DRIVING BAR, T002	スイッチ シジウテ* (T002)	(1)
20		SS-6151220-SP	SCREW 15/64-28 L=11.5	ヒラネジ 15/64-28 L=11.5	(4)
21		SS-7111410-SP	SCREW 11/64-40 L=14	マルヒラネジ 11/64-40 L=14	(2)
22	01	SK-3413201-SE	WOOD SCREW D=4.1 L=32	マルモクネジ D=4.1 L=32	2
23		300-37303	GEAR 639 49-44	ピ*ツチハンカンハク*ルマ(44)	1	63949-44
24		278-03709	22653B-6 SPRING	22653B-6 パネ	(1)	22653B-6
25		300-37402	GEAR 12 STITCH/INCH 63949-36	ピ*ツチハンカンハク*ルマ(36)	1	63949-39
26		278-03709	22653B-6 SPRING	22653B-6 パネ	(1)	22653B-6
27		400-04055	GAUGE	ケ* -シ*	1
28		400-04056	EDGE GUIDE	エッジ カ* イト*	1
29		SS-6090520-SP	SCREW 9/64-40 L=5.0	ヒラネジ 9/64-40 L=5	2
30	01	400-04059	CONNECTING ROD ASM.	レンケツホウクミ	1
31		400-04060	CONNECTING ROD	レンケツホウク	(2)
32		229-58557	CONNECTING BALL ASM.	レンケツホ-ル(クミ)	(2)
33		229-58805	CONNECTING BALL JOINT	レンケツホ-ルツギテ	(1)
34		NM-6060003-SE	NUT FOR BRACKET	ロツカクナツト M6 2シュ	(2)
35		NM-6060003-SE	NUT FOR BRACKET	ロツカクナツト M6 2シュ	(2)
36		NM-6060003-SE	NUT FOR BRACKET	ロツカクナツト M6 2シュ	(2)
37		NM-6080001-SE	NUT M8	ロツカクナツト M8 1シュ	(1)
38		SM-9081620-SE	SCREW M8 L=16	ロツカクホルト M8 L=16	(1)
39		WP-0820526-SD	WASHER 8.2X14X0.5	ヒラサ カネ 8.2X14X0.5	(4)
40	01	MTS-P0100000-A	MOTOR PULLEY	モータ フ* -リ	1
41	01	MTJ-VH00500A	V BELT, 50"	V^ルト 50インチ	1
42		400-08971	NEEDLE HEIGHT GAUGE	ハリホ* ウタカサケ* -シ*	1
43		400-03741	STITCH LENGTH LABEL	ピ* ッチヨウシ シール	1
44		400-06323	JUKI GREASE A TUBE	ジ* ユーキグリースAチューブ*	1
		NOTE(注記)	01...FOR DLN-6390-7	DLN-6390-7用

1. EXCLUSIVE PARTS FOR DLN-6390
   DLN-6390 專用部品


REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1		TA-1701002-R0	RUBBER PLUG	トメセン	1
2		TA-0750404-R0	PLUG D=7.5 L=3.5	トメセン D=7.5 L=3.5	1
3		TA-1050504-R0	RUBBER PLUG	トメセン	1
4		229-27255	HAND WHEEL ASM.	ハズ*ミグルマ(クミ)	1
5		229-27206	HAND WHEEL	ハズ*ミグルマ	(1)
6		SS-8151550-SP	SCREW 15/64-28 L=15	トメネジ 15/64-28 L=15	(2)
7		400-04405	HAND LIFTER LINK ASM.	オサエアケリンククタゴウ	1
8		400-04408	HAND LIFTER ROD RETURN	オサエアケロット*モト*シバネ	1
9		GAK-01003A00	PRESSER LIFTER STOPPER A	オサエアケストツバ-A	2
10		NM-6060001-SE	NUT M6	ロツカクナツト M6 1シユ	2
11		SD-0800402-TP	HINGE SCREW D=8 H=4	タンネジ D=8 H=4	2
12		NS-6150430-SP	NUT 15/64-28	ロツカクナツト 15/64-28	1
13		SD-1202101-TP	KNEE LIFTER LINK FULCRUM SHAFT	ヒザ*アケリンクタテンジ*ク	1
14		229-20706	TWO EYELET	フタツメイトカケ	1
15		113-05653	TENSION RELEASE PLATE ASM.	イトユルメリンク クミ	1
16		400-04410	HEMMER OPERATION ROD A	ラッパ*サドウロッド* A	1
17		400-04411	HEMMER OPERATION LINK A	ラッパ*サドウリンク A	1
18		400-04412	HEMMER OPERATION LINK B	ラッパ*サドウリンク B	1
19		SD-0800402-TP	HINGE SCREW D=8 H=4	タンネジ D=8 H=4	2
20		NS-6150430-SP	NUT 15/64-28	ロツカクナツト 15/64-28	2
21		SD-0800402-TP	HINGE SCREW D=8 H=4	タンネジ D=8 H=4	2
22		WP-0820516-SP	WASHER 11.6X8.2X0.6	ヒラザ*ガネ 8.2X11.6X0.6	2
23	01	400-17346	CONNECTING ROD ASM.	レンクツボウ(クミ)	1
24	01	229-32800	ACCESSORIE BAG	フツ*クヒンバツク*	1
25	01	229-33204	SCREW DRIVER,SMALL	ト*ライバ-(ショウ)	1
26	01	229-33105	SCREW DRIVER,MIDDLE	ト*ライバ-(チュウ)	1
27	01	229-32552	NEEDLE THREAD GUIDE PIN ASM.	イトアンナイボウ(クミ)	1
28	01	SD-1000451-TP	SCREW D=10 H=4.5	タンネジ D=10 H=4.5	1
29	01	NS-6110350-SP	NUT 11/64-40	ロツカクナツト 11/64-40	1
30	01	400-04413	HEMMER CONNECTING ROD	ラッパレンクツロット*	1
31	01	SD-1000451-TP	SCREW D=10 H=4.5	タンネジ D=10 H=4.5	2
32	01	NS-6110350-SP	NUT 11/64-40	ロツカクナツト 11/64-40	1
33	01	131-60304	S SHAPED HOOK	Sカ*タカナク*	2
34	01	131-60403	CHAIN	クサリ	1
35	01	229-34251	KNEE PAD PLATE ASM.	ヒザ*アテイタ(クミ)	1
36	01	229-32453	BRACKET ASM.	ヒザ*アテタテジクトリツクウデ*(クミ)	1
37	01	400-04417	KNEE LIFTER DEVICE	ヒザ*アケソウチ	1
38		400-04418	KNEE LIFTER BASE	ヒザ*アケトリツクダイ	(1)
39		400-04419	KNEE LIFTER SPRING	ヒザ*アケハネ	(1)
40		400-04420	KNEE PRESS SHAFT	ヒザ*アテヨコジク	(1)
41		213-42803	KNEE LIFTER LEVER A	ヒザ*アケレバ-A	(2)
42		129-44906	KNEE LIFTER SPRING RACK ARM	ヒザ*アケハネカウデ*	(2)
43		SM-6051602-TP	SCREW M5X0.8 L=16	ロツカクアナボルト M5X0.8 L=16	(2)
44		SS-9182010-SN	SCREW 9/32-20 L=20	ロツカクボルト 9/32-20 L=20	(2)
45		SM-8053002-TP	SCREW M5 L=30	トメネジ M5X0.8 L=30	(1)
46		NM-6050001-SD	NUT M5X0.8	ロツカクナツト M5X0.8 1シユ	(1)
47		RE-1000000-KO	E-RING 10	Eカ*タトメリ 10	(1)
48		107-20407	ADJUSTING CONNECTION RING	オクリチョウセツレンクツカン	(1)
49		SD-1000451-TP	SCREW D=10 H=4.5	タンネジ D=10 H=4.5	(1)
50	01	SK-3452001-SE	WOOD SCREW D=4.5 L=20	マルモクネシ D=4.5 L=20	4
51		400-04403	HAND LIFTER ROD	オサエアケロット*	1
52		400-19704	OIL SHILD	ユホ*ウバソ	1
53		SS-7110410-SP	SCREW 11/64-40 L=4	マルヒラネジ 11/64-40 L=4	2
		NOTE(注記)	01...ACCESSORIE PARTS	付属品

1. OPTIONAL PARTS COMPONENTS
   オプション関係


REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty	CODE
1	01	400-04071	NEEDLE COOLER DLN-6390	ハリレイキャクソウチ DLN-6390	1
2		400-04081	TOP ACTION AIR SWITCH	レンクツボ ウエアスイッチユニット	(1)
3		400-04072	NEEDLE COOLER PIPE ASM.	ハリレイキャクバ イブ クミ	(1)
4		400-04046	PIPE FIXED PLATE	バ イブ トメイタ	(1)
5		300-97901	SCREW	ネジ*	(1)	22882
6		WP-0550800-SP	WASHER 5.5X10X0.8	ヒラサ カ ネ 5.5X10X0.8	(1)
7		B3536-122-000	HOLDER	カソリユウ パ イブ オサエ	(1)
8		SS-4110615-SP	SCREW 11/64-40 L=6	ナベ コネシ* 11/64-40 L=6	(1)
9		PC-0124010-00	SPEED CONTROLLER	スピ -ト* コントローラ	(1)
10		BT-0400251-EB	URETHANE HOSE, BLACK	ウレタンホース クロ	(0.15)
11		BT-0400251-EB	URETHANE HOSE, BLACK	ウレタンホース クロ	(1.3)
12		400-04073	NEEDLE COOLER PIPE	ハリレイキャクバ イブ*	(1)
13		400-04085	AIR ALL-ASM.	エア - ソウクミ	(1)
14		400-04086	AIR ASM.	エアークミ	(1)
15		SK-3412001-SE	WOOD SCREW D=4.1 L=20	トメネジ*	(2)
16	02	400-04070	NEEDLE COOLER DLN-6390-7	ハリレイキャクソウチ DLN-6390-7	1
17		400-04072	NEEDLE COOLER PIPE ASM.	ハリレイキャクバ イブ クミ	(1)
18		300-97901	SCREW	ネジ*	(1)
19		WP-0550800-SP	WASHER 5.5X10X0.8	ヒラサ カ ネ 5.5X10X0.8	(1)
20		B3536-122-000	HOLDER	カソリユウ パ イブ オサエ	(1)
21		SS-4110615-SP	SCREW 11/64-40 L=6	ナベ コネシ* 11/64-40 L=6	(1)
22		PC-0124010-00	SPEED CONTROLLER	スピ -ト* コントローラ	(1)
23		BT-0400251-EB	URETHANE HOSE, BLACK	ウレタンホース クロ	(0.15)
24		BT-0400251-EB	URETHANE HOSE, BLACK	ウレタンホース クロ	(1.3)
25		400-04073	NEEDLE COOLER PIPE	ハリレイキャクバ イブ*	(1)
26		400-04046	PIPE FIXED PLATE	バ イブ トメイタ	(1)
27		PV-1501030-00	VALVE	デ ンジ ベ ン	(1)
28		400-33177	NEEDLE COOLER_CODE_510_ASM	ハリレイキャクコート* 510	(1)
29		300-32106	LOWER FEED ROLLER 63939E	シタオクリローラ 63939E	1	63939E
30		277-94601	K74198 PRESSER	K74198 オサエ	1	K74198
31		277-94403	K74065 UPPER ROLLER	K74065 ウワローラー	1	K74065
32		277-94502	K74197 LOWER ROLLER	K74197 シタローラー	1	K74197
33		400-10327	1 INCH HEMMER ASM.	1インチヘマーケミ 63964	1	63964
34		400-10328	1 INCH HEMMER RULLER	1 インチヘマーグョウキ* 63964A	(1)	63964A
35		300-15101	23564AD RULLER, LEFT	23364AD ジョウキ* ヒダリ	(1)	23364AD
36		400-10329	1 INCH HEMMER BASE	1 インチヘマーセース 63964B	(1)	63964B
37		302-46904	SCREW	ネジ*	(2)	22711
38		300-15507	23564C RULLER	23564C ジョウキ*	(1)	23564C
39		275-60804	23364AG SPRING	23364AG パ ネ	(1)	23364AG
40		302-18705	SCREW	ネジ*	(1)	22593
41		302-11908	SCREW	ネジ*	(1)	91A
42		300-15705	RULER CONNECTING ROD	23564E ジョウキ* レンクツボウ	(1)	23564E
43		300-06605	20110 SPRING	20110 スア リング*	(1)	20110
44		300-06001	COLLAR	カラー	(1)	6958
45		302-90704	SCREW	ネジ*	(1)	88
46		303-03002	NUT	ナット	(1)	907
47		300-37600	TOOTHED WHEEL	ピ ッッチハンカンノグ ルマ	1	63949-47
48		278-03709	22653B-6 SCREW	22653B-6 ネジ*	(1)	22653B-6
49		300-31009	PRESSER FOOT	63920B3/8 オサエ	1	63920B3/8
50		300-37501	TOOTHED WHEEL	ピ ッッチハンカンノグ ルマ(37)	1	63949-33
51		278-03709	22653B-6 SCREW	22653B-6 ネジ*	(1)	22653B-6
52		300-33104	TOOTHED WHEEL	ピ ッッチハンカンノグ ルマ	1	63949-37
53		278-03709	22653B-6 SCREW	22653B-6 ネジ*	(1)	22653B-6
54		300-33401	TOOTHED WHEEL	ピ ッッチハンカンノグ ルマ	1	63949-43
55		278-03709	22653B-6 SCREW	22653B-6 ネジ*	(1)	22653B-6
56		300-20705	UPPER ROLLER 61439AG	ウワローラ 61439AG	1	61439AG
57		400-16206	HOOK 1 ASM.	キュウユ1パ イカマクミ	1
58		110-38759	BOBBIN CASE ASM.	ポ ピン ケース (パ ネイリ)	1
59		B9117-552-A00	BOBBIN	ポ ピン	1
		NOTE(注記)	01...FOR DLN-6390	DLN-6390用
			02...FOR DLN-6390-7	DLN-6390-7用

19. LIST FOR INFORMATION OF CHANGE

変更情報リスト

As to the place changed, refer to the corresponding Rev. No. When previous parts (Obsoleted part) and new parts (Added parts) are not interchangeable with each other: In this case, even obsoleted parts (D.) can be ordered with the obsoleted part number, so select the parts with changed dates and place your orders.

変更箇所は，該当Rev. No. 版をご参照ください。 部品の互換性がない変更の場合は，削除された品番でも，ご注文できます。

40004053 No.1344-04···Rev.No.

*A: Added parts 追加部品/D: Obsoleted parts 削除部品/E: Erratum 訂正

*	Rev.No.	Page頁	Ref.No.	Parts No.品 番	*	Rev.No.	Page頁	Ref.No.	Parts No.品 番
D	03	2	17	CM-3002001-B1	A	04	2	17	CM-3013000-01

NUMERICAL INDEX OF PARTS
索引

PART NO品番	PAGE頁	REFNO	PART NO品番	PAGE頁	REFNO	PART NO品番	PAGE頁	REFNO	PART NO品番	PAGE頁	REFNO
BT-0400251-EA	22	16	D8204-555-D00	24	45	PV-0351580-A0	22	4	SM-9061203-SE	24	2
BT-0400251-EB	22	21	D8204-555-D00	26	67	PV-1501030-00	32	27	SM-9061203-SE	24	4
BT-0400251-EB	32	10				PX-0551030-00	22	5	SM-9061203-SE	26	4
BT-0400251-EB	32	11	EA-9500B01-00	14	47	PX-5000140-00	22	8	SM-9061203-SE	26	36
BT-0400251-EB	32	23	EA-9500B01-00	14	55				SM-9081423-SE	26	44
BT-0400251-EB	32	24	EA-9500B01-00	22	25	RE-0300000-K0	8	51	SM-9081620-SE	24	44
BT-0400251-EC	22	17				RE-0400000-K0	14	36	SM-9081620-SE	28	38
BT-0400251-ED	22	18	GAK-A18600AO	28	6	RE-0500000-K0	8	20	SM-9086503-SM	24	6
BT-0400251-EE	22	19	GAK-01003AOO	30	9	RE-0500000-K0	8	21	SM-9086503-SM	26	6
BT-0400251-EF	22	20	GAK-33027000	8	32	RE-0500000-K0	12	47	SQ-1150501-SD	18	13
BT-0600401-EB	22	9	GAK-33028000	8	27	RE-0500000-K0	14	39	SS-1060210-TP	2	69
B1212-552-A00	4	21	GAK-330400AO	8	23	RE-0600000-K0	14	37	SS-1110821-TP	12	51
B1215-552-000	4	43	GAK-33060000	12	75	RE-0700000-K0	8	31	SS-1120710-SP	12	74
B1226-490-000	4	42	GAK-840900AO	28	17	RE-0800000-K0	14	16	SS-2060210-SP	14	6
B1305-012-OAO	6	5	GCL-03009000	22	23	RE-1000000-K0	30	47	SS-2060210-SP	14	9
B1306-155-OAO	6	7	GPF-06060000	26	47	RO-0291801-00	4	35	SS-2110920-TP	2	4
B1306-155-OCO	6	4	GPF-06070000	26	48	RO-0371801-00	8	39	SS-4080620-TP	14	10
B1307-155-OAO	6	9	GPF-06080000	26	46	RO-0371801-00	18	11	SS-4110515-SP	19	3
B1308-155-OAO	6	11	G1816-875-00D	6	30	RO-0442401-00	4	7	SS-4110615-SP	32	8
B1411-552-OAO	6	16	G1816-875-00E	6	29	RO-0781901-00	10	12	SS-4110615-SP	32	21
B1411-552-000	6	17	G1816-875-00G	6	32	RO-0982401-00	18	3	SS-4110715-SP	8	56
B1412-352-A00	12	35	G1817-875-000	6	33	RO-1372301-00	12	48	SS-4110715-SP	12	52
B1412-352-B00	12	36	G1817-875-000	28	4	RO-1952401-00	18	29	SS-4110715-SP	14	38
B1412-352-COO	12	37							SS-4110715-SP	18	27
B1412-352-D00	12	38	HK-0346100-20	14	54	SB-3090004-00	12	49	SS-4110715-SP	18	50
B1414-555-000	6	19				SD-0400191-TP	14	13	SS-4110715-SP	18	52
B1506-352-000	8	85	MAT-80116S00	8	1	SD-0490261-SP	19	11	SS-4110715-SP	18	55
B1521-555-000	8	41	MAT-80230TOO	28	18	SD-0500131-TP	14	7	SS-4110715-SP	19	18
B1808-552-000	6	44	MAT-80231TOO	28	19	SD-0640261-SP	8	49	SS-4110715-SP	19	29
B1903-552-000	4	29	MC-2305014-00	6	20	SD-0640321-TP	14	23	SS-4120415-SP	16	26
B1905-541-AOO	4	30	MC-2305014-02	28	5	SD-0720331-SP	8	25	SS-4120615-SP	2	11
B1905-541-BOO	4	31	MDF-RX160OCO	28	1	SD-0800321-TH	12	50	SS-4120615-SP	2	13
B1905-541-COO	4	32	MTJ-VH0050OA	28	41	SD-0800352-SP	8	28	SS-4120615-SP	2	41
B1905-541-DOO	4	33	MTS-P0100000-A	28	40	SD-0800402-TP	30	11	SS-4120615-SP	2	49
B2906-415-000	12	34	M4007-110-OAA	4	12	SD-0800402-TP	30	19	SS-4120615-SP	2	62
B3133-415-OAO	8	57	M4007-110-OAB	4	13	SD-0800402-TP	30	21	SS-4120615-SP	8	54
B3136-415-000	8	58				SD-0901101-SP	8	44	SS-4120615-SP	8	60
B3508-512-000	18	54	NM-6030001-SB	14	44	SD-1000451-TP	30	28	SS-4120615-SP	14	53
B3510-246-000	18	51	NM-6040000-SN	14	41	SD-1000451-TP	30	31	SS-4120615-SP	18	35
B3536-122-000	18	34	NM-6050001-SD	30	46	SD-1000451-TP	30	49	SS-4120615-SP	22	24
B3536-122-000	32	7	NM-6050001-SE	20	13	SD-1000701-TP	8	43	SS-4120915-SP	2	9
B3536-122-000	32	20	NM-6050001-SE	20	17	SD-1202101-TP	30	13	SS-4120915-SP	2	15
B3538-112-000	18	49	NM-6060001-SE	26	41	SE-4301041-SR	18	18	SS-4120915-SP	6	37
B4123-522-OOA	12	39	NM-6060001-SE	26	43	SK-3311600-SE	24	55	SS-4120915-SP	12	53
B4123-522-OOB	12	40	NM-6060001-SE	30	10	SK-3311600-SE	26	66	SS-4120915-SP	15	8
B4123-522-OOC	12	41	NM-6060003-SE	24	41	SK-3382001-SC	24	50	SS-4121415-SP	19	27
B8108-555-OAO	24	15	NM-6060003-SE	24	43	SK-3382001-SC	24	52	SS-4150915-SP	14	51
B8108-555-OAO	26	15	NM-6060003-SE	28	34	SK-3382001-SC	26	61	SS-4150915-SP	16	18
B8121-019-OOA	24	3	NM-6060003-SE	28	35	SK-3382001-SC	26	63	SS-4150915-SP	16	27
B8121-019-OOA	26	3	NM-6060003-SE	28	36	SK-3412001-SE	32	15	SS-4150915-SP	18	26
B8125-012-000	24	35	NM-6080001-SE	24	21	SK-3413201-SE	28	14	SS-4151215-SP	12	54
B8125-012-000	26	35	NM-6080001-SE	24	37	SK-3413201-SE	28	22	SS-6080340-SP	12	76
B8132-019-OOA	24	33	NM-6080001-SE	26	21	SK-3452001-SE	30	50	SS-6090510-TP	12	71
B8132-019-OOA	26	33	NM-6080001-SE	26	52	SK-3512001-SE	19	30	SS-6090520-SP	18	48
B8153-771-000	26	49	NM-6080001-SE	28	37	SK-3512001-SE	22	15	SS-6090520-SP	28	29
B8228-125-000	18	5	NM-6080721-SE	26	45	SL-4030851-SF	18	25	SS-6090660-TP	12	55
B9117-552-AOO	32	59	NM-6120003-SE	24	16	SL-4051001-MZ	4	40	SS-6090670-TP	6	18
			NM-6120003-SE	26	16	SL-4051291-SC	2	7	SS-6090670-TP	12	56
CM-3002000-01	2	18	NM-6160511-SE	20	18	SL-6043592-TN	22	11	SS-6090670-TP	12	57
CM-3013000-01	2	17	NS-6110350-SP	30	29	SL-6051092-TN	22	12	SS-6110610-TP	2	45
CQ-2020000-00	18	39	NS-6110350-SP	30	32	SL-9061291-SE	24	24	SS-6110610-TP	10	41
CS-064061A-SP	8	35	NS-6150310-SP	8	29	SL-9061291-SE	26	24	SS-6110670-TP	2	5
CS-0640611-SP	8	36	NS-6150310-SP	12	45	SL-9061291-SE	26	54	SS-6110710-TP	10	15
CS-100101D-SH	10	17	NS-6150310-SP	14	49	SL-9082091-SE	24	20	SS-6111210-SP	4	15
CS-120101B-SH	12	42	NS-6150430-SP	14	33	SL-9082091-SE	26	20	SS-6121030-SN	16	16
CS-1201012-SH	12	43	NS-6150430-SP	30	12	SL-9082091-SE	26	51	SS-6121220-TP	12	20
			NS-6150430-SP	30	20	SM-4040601-SC	14	46	SS-6121220-TP	12	27
D2112-555-BOO	14	52	NS-6620310-SP	8	47	SM-4051405-SE	20	12	SS-6151220-SP	28	20
D3164-555-BOO	8	59				SM-6030802-TP	2	72	SS-6660610-TP	6	40
D7114-555-DOO	26	40	PC-0124010-00	32	9	SM-6051602-TP	10	27	SS-6700710-SH	18.	2
D7117-555-BAO	26	38	PC-0124010-00	32	22	SM-6051602-TP	12	3	SS-7060310-SP	2	70
D8113-555-BOO	24	28	PF-0552070-BO	22	3	SM-6051602-TP	30	43	SS-7080510-TP	15	6
D8113-555-BOO	26	28	PJ-0251000-02	22	10	SM-6053002-TN	16	25	SS-7081310-SP	19	12
D8113-555-BOO	26	55	PJ-3040651-01	22	6	SM-6061610-SC	20	6	SS-7090610-SP	14	35
D8115-555-BOO	24	27	PJ-3040652-01	22	7	SM-6082502-TP	18	8	SS-7090620-TP	8	37
D8115-555-BOO	26	27	PS-0300122-KH	12	46	SM-8053002-TP	30	45	SS-7090910-TP	12	59

NUMERICAL INDEX OF PARTS
索引

PART NO品番	PAGE REF		PART NO品番	PAGE REF		PART NO品番	PAGE REF		PART NO品番	PAGE REF
	頁	NO		頁	NO		頁	NO		頁	NO
SS-7090910-TP	12	60	WP-0671016-SE	26	42	112-10200	12	16	229-23312	18	15
SS-7091110-TP	12	61	WP-0820516-SP	30	22	112-10507	12	17	229-23403	18	21
SS-7110350-SP	19	7	WP-0820526-SD	28	39	112-10705	12	19	229-23502	18	23
SS-7110410-SP	30	53	WP-0871602-SE	24	22	112-10754	12	18	229-23601	18	22
SS-7110710-SP	14	11	WP-0871602-SE	26	22	112-10903	12	21	229-23700	18	17
SS-7110740-TP	8	62	WP-0871602-SE	26	53	112-11000	12	22	229-23809	18	20
SS-7111410-SP	28	21	WP-1020616-SD	15	7	112-14509	12	23	229-23908	18	24
SS-7121410-TP	8	33	WP-1021016-SD	8	30	112-21504	18	37	229-24609	18	36
SS-7121410-TP	14	15	WP-1302501-SE	24	17	113-01306	8	6	229-24708	18	4
SS-7681650-TP	4	4	WP-1302501-SE	26	17	113-01702	8	34	229-24708	18	28
SS-8090670-SP	2	59	WP-1612616-SE	20	19	113-03906	12	24	229-27206	30	5
SS-8110510-SP	19	13	WP-1651616-SD	12	67	113-04003	12	26	229-27255	30	4
SS-8110520-TP	6	23	WS-0510002-KN	20	16	113-04052	12	25	229-27305	19	15
SS-8110520-TP	6	42	WS-0861410-KR	24	7	113-05653	30	15	229-27354	19	1
SS-8110520-TP	8	4	WS-0861410-KR	26	7	113-05901	8	52	229-27404	19	16
SS-8110520-TP	8	5	WS-1253010-KN	24	18	113-06107	8	50	229-27602	19	17
SS-8111251-SP	8	11	WS-1253010-KN	26	18	113-07006	18	38	229-28105	19	10
SS-8150710-TP	12	62	WS-1643202-KR	20	20	113-07204	18	32	229-28303	19	9
SS-8150710-TP	12	63	WT-0530002-KS	2	63	114-03961	4	27	229-28402	19	8
SS-8151150-TP	2	60				114-04704	6	45	229-28501	19	2
SS-8151150-TP	4	37	101-09809	14	17	114-04753	6	43	229-28709	19	14
SS-8151150-TP	10	13	107-20407	30	48	114-09604	14	8	229-28808	19	6
SS-8151150-TP	12	64	110-00403	2	3	115-71403	28	12	229-28907	19	4
SS-8151550-SP	4	14	110-01500	2	47	118-34207	18	6	229-29004	19	5
SS-8151550-SP	30	6	110-02409	4	19	129-44906	30	42	229-30309	20	14
SS-8153010-SR	12	65	110-02508	4	20	129-48857	24	10	229-30358	20	1
SS-8660410-SP	12	44	110-04207	6	3	129-48857	26	10	229-30408	20	10
SS-8660530-TP	4	25	110-06905	8	19	129-48956	24	11	229-30507	20	9
SS-8660530-TP	10	10	110-08604	12	12	129-48956	26	11	229-30705	20	7
SS-8660530-TP	10	18	110-08703	12	13	129-49202	26	50	229-30804	20	5
SS-8660610-TP	4	9	110-37351	4	36	129-49400	24	30	229-30903	20	4
SS-8660610-TP	8	7	110-38759	32	58	129-49400	26	30	229-31000	20	3
SS-8660612-TP	4	6	110-40854	14	25	129-49608	26	39	229-31109	20	2
SS-8660810-TP	4	23	110-40953	14	26	129-49657	26	37	229-31208	20	15
SS-8660810-TP	6	6	110-41605	14	30	131-60304	30	33	229-31307	20	11
SS-8660810-TP	6	8	110-45408	8	55	131-60403	30	34	229-31406	20	8
SS-8660810-TP	6	10	110-45606	8	53	131-60601	28	15	229-32453	30	36
SS-8660810-TP	6	12	110-71453	4	11	137-11205	14	48	229-32552	30	27
SS-8681650-TP	4	5	110-71461	4	10	170-07402	24	14	229-32800	28	7
SS-9120643-TP	10	36	110-72006	12	14	170-07402	26	14	229-32800	30	24
SS-9120643-TP	10	37	110-94307	14	27	178-33658	24	5	229-33006	28	11
SS-9182010-SN	30	44	111-10707	28	13	178-33658	26	5	229-33105	28	9
ST-4040821-SS	18	7	111-55108	24	53				229-33105	30	26
ST-9053511-SR	24	47	111-55108	26	64	213-42803	30	41	229-33204	28	8
ST-9053511-SR	26	58	111-55207	24	54	225-55205	14	31	229-33204	30	25
			111-55207	26	65	225-55304	14	29	229-33303	28	2
TA-0750404-R0	30	2	111-55751	24	51	226-14002	8	45	229-33402	19	23
TA-0850604-R0	2	22	111-55751	26	62	228-90008	6	35	229-33501	19	21
TA-0850604-R0	2	23	111-55801	24	49	229-01003	2	16	229-33659	19	22
TA-0850604-R0	2	25	111-55801	26	60	229-01805	2	19	229-33907	19	25
TA-1050504-R0	2	26	111-56007	24	48	229-03207	4	17	229-34004	19	26
TA-1050504-R0	30	3	111-56007	26	59	229-03900	4	41	229-34251	30	35
TA-1250504-R0	2	29	111-57666	24	8	229-04155	4	8	229-35308	2	20
TA-1250504-R0	2	30	111-57666	26	8	229-05103	6	2	229-37965	4	39
TA-1250504-R0	2	31	111-57765	24	9	229-07406	8	14	229-45307	2	54
TA-1250705-R0	2	24	111-57765	26	9	229-07604	8	13	229-45414	2	36
TA-1470704-R0	2	32	111-58409	24	12	229-07703	8	15	229-45604	2	37
TA-1701002-R0	30	1	111-58409	26	12	229-07802	8	40	229-45703	2	39
TA-2100904-R0	2	33	111-58516	24	19	229-08552	8	38	229-45802	2	40
TA-2101002-R0	2	27	111-58516	26	19	229-08800	8	24	229-48400	14	24
TA-2351004-R0	2	28	111-58607	24	13	229-10459	12	28	229-49101	14	28
TA-2351004-R0	2	34	111-58607	26	13	229-10905	12	29	229-50703	14	32
			111-58706	24	23	229-11002	12	30	229-50950	6	22
WP-0370316-SD	12	66	111-58706	26	23	229-11101	12	31	229-50950	6	41
WP-0450000-SD	14	42	111-58805	24	25	229-19203	4	38	229-51552	2	61
WP-0450801-SD	4	16	111-58805	26	25	229-20607	2	44	229-58300	28	10
WP-0501016-SD	15	9	111-58904	24	26	229-20706	30	14	229-58557	24	38
WP-0501016-SD	19	19	111-58904	26	26	229-21001	2	43	229-58557	28	32
WP-0501016-SD	19	24	111-59001	24	29	229-21209	2	55	229-58805	24	40
WP-0501016-SD	19	28	111-59001	26	29	229-21407	2	56	229-58805	28	33
WP-0550800-SP	32	6	111-59001	26	56	229-21506	2	53	229-62005	2	58
WP-0550800-SP	32	19	111-59506	24	31	229-21605	2	57	229-63409	2	38
WP-0621016-SH	14	34	111-59506	26	31	229-21803	2	52	229-63458	2	35
WP-0650876-SD	8	22	112-02306	4	18	229-23015	18	16	235-33904	12	32
WP-0650876-SD	16	19	112-10051	4	24	229-23056	18	14	235-34019	12	33
WP-0671016-SE	24	42	112-10119	12	15	229-23205	18	19	235-34506	12	58

NUMERICAL INDEX OF PARTS
索引

PART NO品番	PAGE REF		PART NO品番	PAGE REF		PART NO品番	PAGE REF		PART NO品番	PAGE REF
	頁	NO		頁	NO		頁	NO		頁	NO
235-34506	12	68	300-97901	32	5	400-03875	10	34	400-04081	32	2
235-42301	14	45	300-97901	32	18	400-03878	10	35	400-04085	32	13
235-42418	14	43	302-11908	16	9	400-03880	10	40	400-04086	32	14
236-09209	8	12	302-11908	32	41	400-03883	10	42	400-04403	30	51
236-12609	10	21	302-18408	8	75	400-03892	6	21	400-04405	30	7
236-12807	10	19	302-18705	16	8	400-03894	6	24	400-04408	30	8
236-12906	10	20	302-18705	32	40	400-03895	6	28	400-04410	30	16
236-14308	14	50	302-19307	8	72	400-03896	6	31	400-04411	30	17
236-26005	2	51	302-46904	16	5	400-03898	6	34	400-04412	30	18
236-26062	2	50	302-46904	32	37	400-03901	6	36	400-04413	30	30
236-28803	18	41	302-90704	16	13	400-03908	4	26	400-04417	30	37
236-28902	18	42	302-90704	32	45	400-03909	4	28	400-04418	30	38
236-29801	18	40	302-95901	8	80	400-03916	14	1	400-04419	30	39
236-30007	18	12	303-03002	16	14	400-03917	14	2	400-04420	30	40
236-30007	18	33	303-03002	32	46	400-03919	14	3	400-04477	24	1
236-30007	18	46	304-24303	28	3	400-03920	14	4	400-04477	26	2
275-60804	16	7	304-96509	8	83	400-03921	14	5	400-04478	26	1
275-60804	32	39	305-13006	2	71	400-03924	14	12	400-04480	24	46
276-35705	10	38				400-03926	14	14	400-04480	26	57
276-38006	8	67	400-00212	12	72	400-03928	14	19	400-04481	24	34
277-86003	2	2	400-03717	2	1	400-03933	14	18	400-04481	26	34
277-94403	32	31	400-03719	2	65	400-03935	14	20	400-04482	24	32
277-94502	32	32	400-03720	2	66	400-03938	14	21	400-04482	26	32
277-94601	32	30	400-03721	2	67	400-03941	14	22	400-06323	28	44
278-03709	10	23	400-03723	2	68	400-03943	6	38	400-08253	2	75
278-03709	10	25	400-03725	2	6	400-03944	6	39	400-08396	2	74
278-03709	28	24	400-03729	2	8	400-03946	14	40	400-08538	8	84
278-03709	28	26	400-03730	2	10	400-03956	2	42	400-08539	8	82
278-03709	32	48	400-03736	2	14	400-03957	2	46	400-08971	28	42
278-03709	32	51	400-03741	28	43	400-03964	8	46	400-10327	32	33
278-03709	32	53	400-03742	2	21	400-03968	8	48	400-10328	32	34
278-03709	32	55	400-03745	2	48	400-03969	8	61	400-10329	32	36
278-03808	10	43	400-03754	22	13	400-03970	8	63	400-14007	8	3
			400-03762	4	1	400-03980	18	1	400-14191	2	73
300-00400	8	79	400-03763	4	2	400-03981	18	9	400-16206	32	57
300-01804	8	78	400-03764	4	3	400-03983	18	10	400-16240	4	34
300-06001	16	12	400-03771	6	1	400-03985	2	64	400-16341	18	56
300-06001	32	44	400-03777	6	13	400-03988	18	30	400-16547	2	12
300-06605	16	11	400-03778	6	14	400-03989	18	31	400-17346	24	36
300-06605	32	43	400-03786	12	1	400-03992	12	69	400-17346	30	23
300-08106	8	74	400-03794	12	2	400-03993	12	70	400-17347	24	39
300-10003	10	32	400-03796	12	4	400-03995	12	73	400-19704	30	52
300-10003	10	39	400-03797	12	5	400-03996	18	43	400-21794	6	25
300-15101	16	3	400-03799	12	6	400-03999	18	44	400-21795	6	26
300-15101	32	35	400-03800	12	7	400-04000	18	45	400-21796	6	27
300-15309	16	1	400-03801	12	8	400-04002	18	47	400-33177	32	28
300-15408	16	2	400-03802	12	9	400-04005	18	53	400-33334	22	14
300-15507	16	6	400-03803	12	10	400-04013	15	1	400-38942	19	20
300-15507	32	38	400-03804	12	11	400-04014	15	2
300-15606	16	4	400-03822	8	2	400-04015	15	3
300-15705	16	10	400-03824	8	8	400-04017	15	4
300-15705	32	42	400-03829	8	9	400-04018	15	5
300-16604	6	15	400-03832	8	10	400-04025	16	15
300-17008	10	31	400-03835	8	64	400-04026	16	17
300-17107	8	81	400-03837	8	65	400-04028	16	20
300-18600	10	29	400-03838	8	66	400-04029	16	21
300-20705	32	56	400-03840	8	16	400-04030	16	22
300-21000	8	71	400-03841	8	18	400-04033	16	23
300-21109	8	77	400-03842	8	17	400-04034	16	24
300-22404	8	69	400-03844	8	26	400-04041	22	1
300-22602	8	73	400-03846	8	42	400-04042	22	2
300-31009	32	49	400-03853	4	22	400-04045	22	22
300-31108	8	68	400-03855	10	1	400-04046	32	4
300-31801	10	28	400-03860	10	2	400-04046	32	26
300-32106	32	29	400-03861	10	3	400-04055	28	27
300-32601	8	70	400-03862	10	4	400-04056	28	28
300-33104	32	52	400-03863	10	5	400-04058	19	31
300-33203	10	22	400-03864	10	6	400-04059	28	30
300-33302	10	24	400-03865	10	7	400-04060	28	31
300-33401	32	54	400-03866	10	8	400-04065	28	16
300-37303	28	23	400-03867	10	9	400-04070	32	16
300-37402	28	25	400-03868	10	14	400-04071	32	1
300-37501	32	50	400-03869	10	11	400-04072	32	3
300-37600	32	47	400-03870	10	16	400-04072	32	17
300-87407	8	76	400-03872	10	26	400-04073	32	12
300-87407	10	30	400-03873	10	33	400-04073	32	25

JUKI CORPORATION

MARKETING & SALES H.O.

8-2-1, KOKURYO-CHO, CHOFU-SHI

TOKYO 182-8655, JAPAN

PHONE : [phone]

FAX : [phone]

Copyright © 2003-2006 JUKI CORP.

本書の内容を無断で転載、複写することを禁止します。

All rights reserved throughout the world.

JUKI株式会社

〒182-8655 東京都調布市国領町8-2-1

TEL.[phone](代表)

営業本部

TEL.[phone](ダイヤルイン)

お買い求め、ご相談は

To order or for further

information,

please contact :

※このパーツリストは商品改良のため予告なく変更する事があります。

* The description covered in this parts list is subject to change for improvement of the commodity without notice.

※このパーツリストは、2006年9月現在の商品仕様で編集したものです。

* This parts list is edited in accordance with the product specifications as of September 2006.
