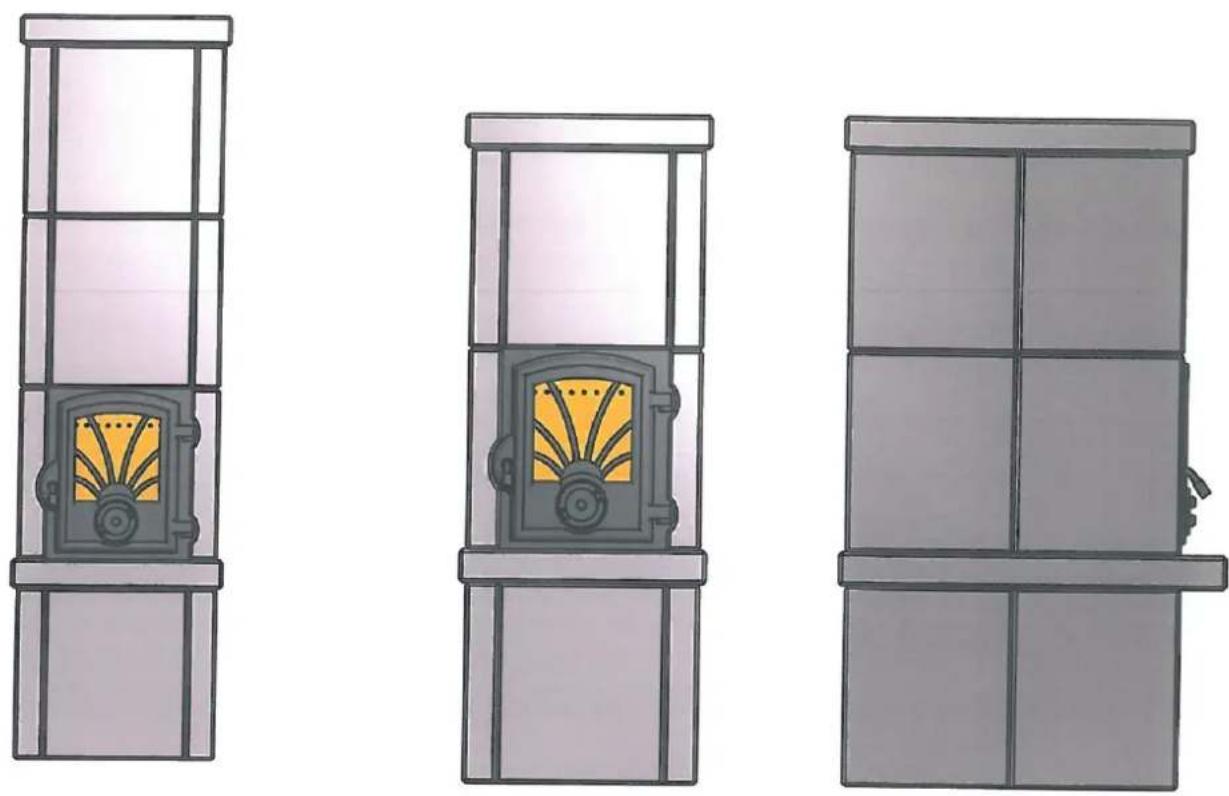

INSTALLATIE INSTRUCTIES TOVE 2 EN 3

Van harte gefeliciteerd met de aankoop van uw nieuwe, echte spekstenen kachel!

Neemt u alstublieft de tijd om de gehele installatie-instructies door te lezen voor u aan de installatie begint, dit geeft u een beter inzicht en voorkomt problemen. De ondergrond van de kachel moet op het gewicht van de kachel berekend zijn, en de ondergrond moet tot minstens 30 cm voor de deur uit vuurvast materiaal bestaan.

Voor u aan de installatie begint dient u alle delen uit te pakken en te controleren of alle delen schadevrij zijn. Zet alle stenen rechtop naast elkaar om een goed overzicht te hebben. Het is een voordeel om met twee personen te zijn bij de installatie aangezien sommige stenen vrij zwaar zijn. De stenen voorzichtig behandelen: speksteen is een zachte steen!

Aangezien alle stenen van nature verschillend in structuur zijn is het een voordeel goed te bezien welke steen waar geplaatst kan worden, zodat ze optisch goed naast elkaar passen.

Bijgevoegd is ook een klein reparatiesetje met speksteenmeel en lijm. Dit kan gebruikt worden om kleine schades aan de stenen te repareren. De stenen moeten niet aan elkaar gelijmd worden!

Designed by frode	Checked by	Approved by Date		Endret 24/9-2014	Date 11.08.2009
Granit Kleber as			Filnavn Inv. -Ovner - Otta ny
			Side 1			Edition	Sheet 1 / 1

INSTALLATIE INSTRUCTIES TOVE 2 EN 3

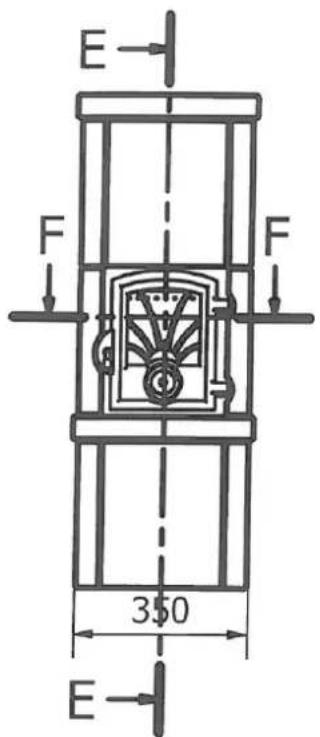

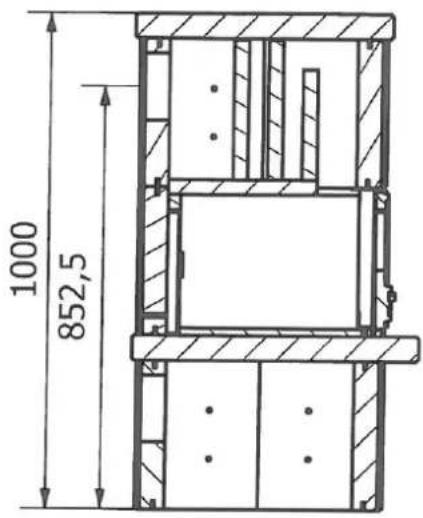

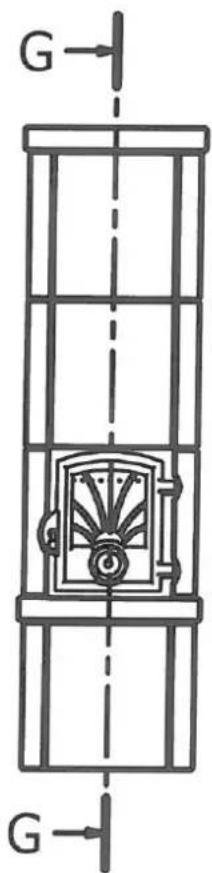

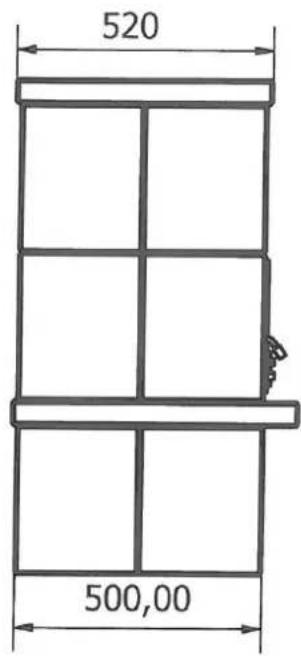

F-F (1:10)

Technical line drawing of a vertical cage or enclosure with a central fan-shaped opening and two vertical supports (no text or symbols)

Designed by frode	Checked by	Approved by Date		Date11.08.2009
Granit Kleber as		FilnavnInv. -Ovner - Otta ny
		Side 2		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES TOVE 2 EN 3

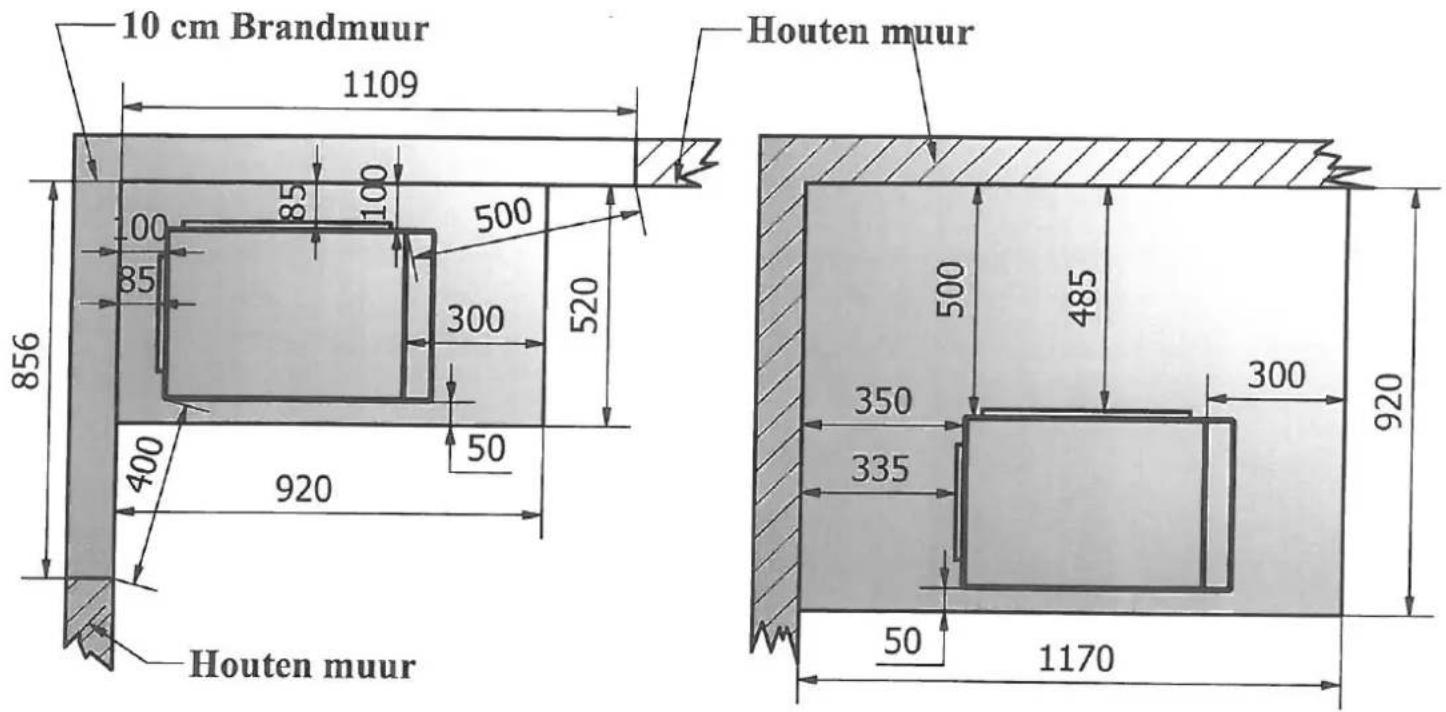

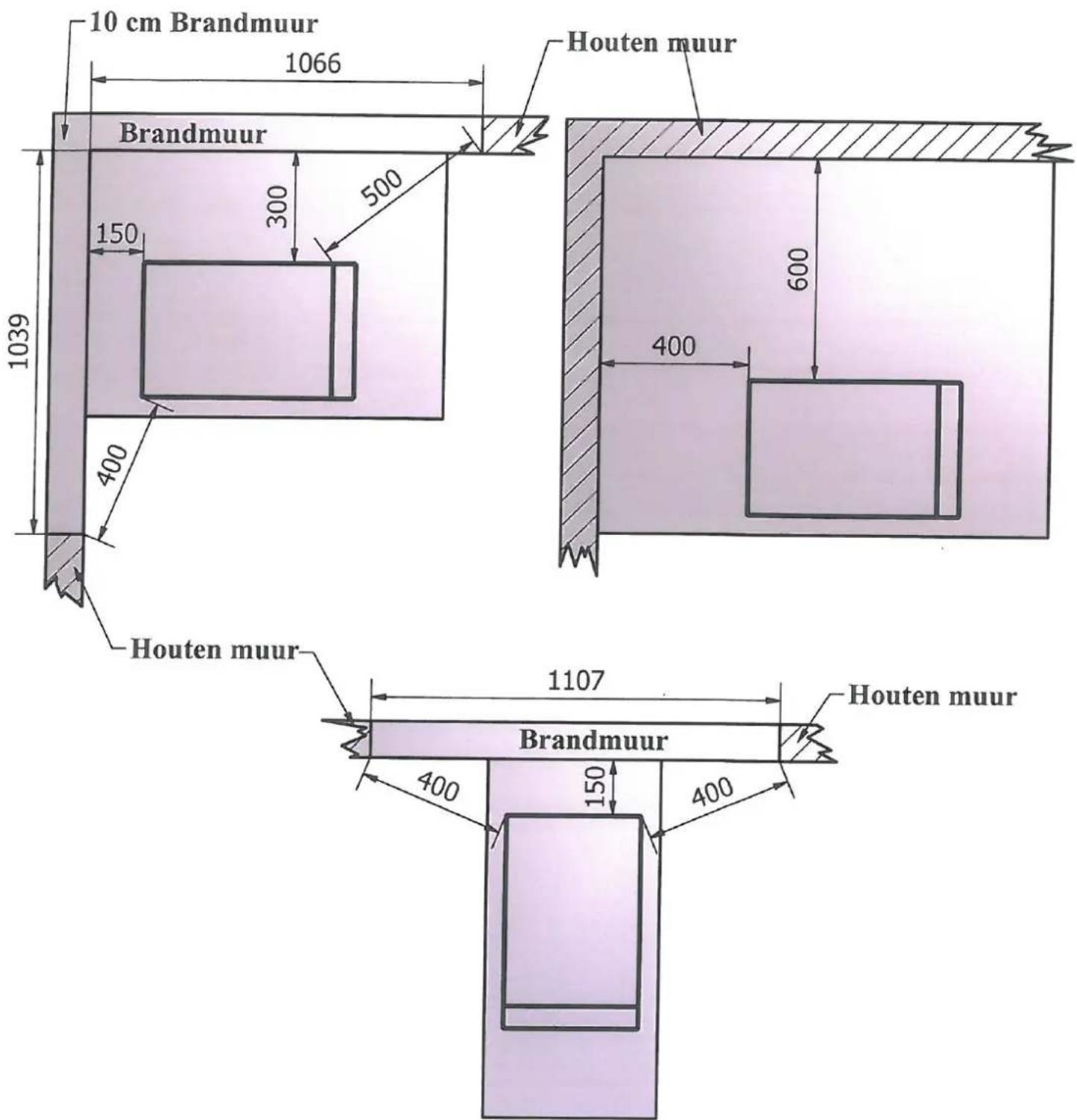

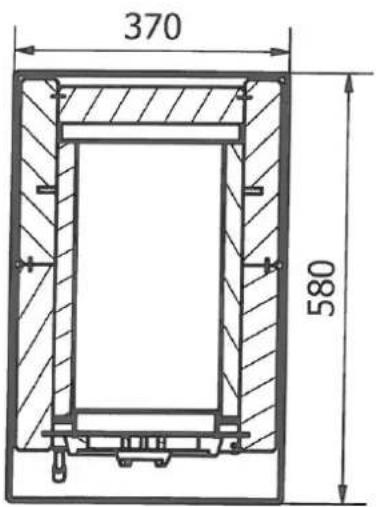

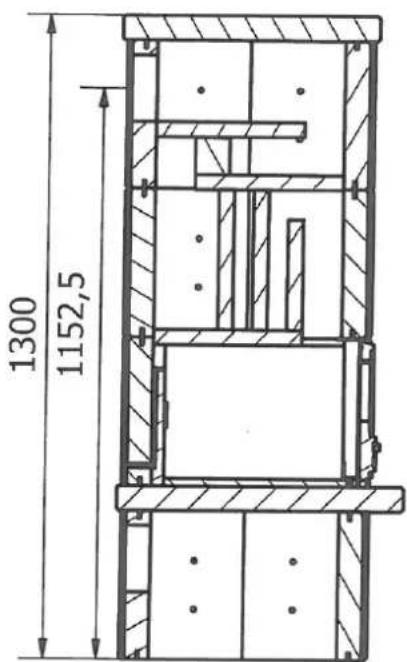

Afstanden zonder schermplaten Afstanden met schermplaten zie p.4

Designed by frode	Checked by	Approved by Date			Date11.08.2009
Granit Kleber as			FilnavnInv. -Ovner - Tove ny
			Side 3			Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES TOVE 2 EN 3

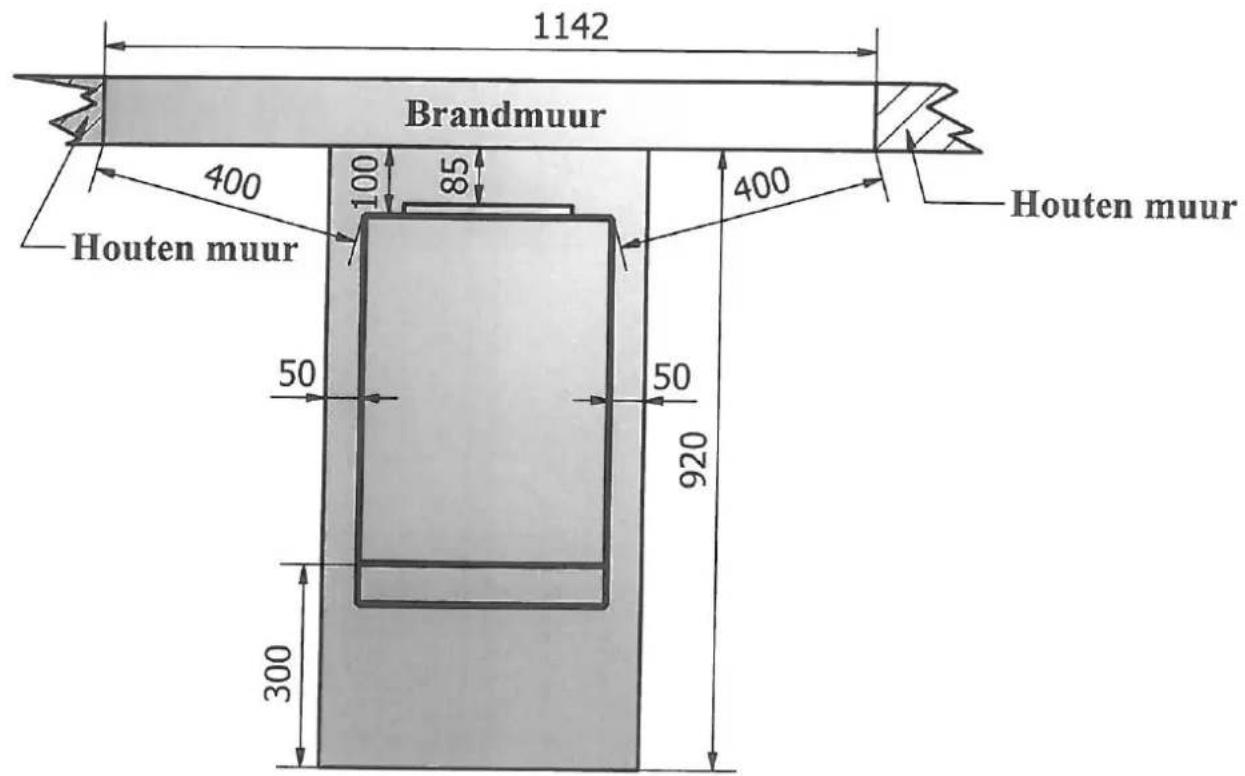

Afstanden met schermplaat

Designed by frode	Checked by	Approved by Date		Date11.08.2009
Granit Kleber as		FilnavnInv. -Ovner - Tove ny
		Side 4		Edition	Sheet1 / 1

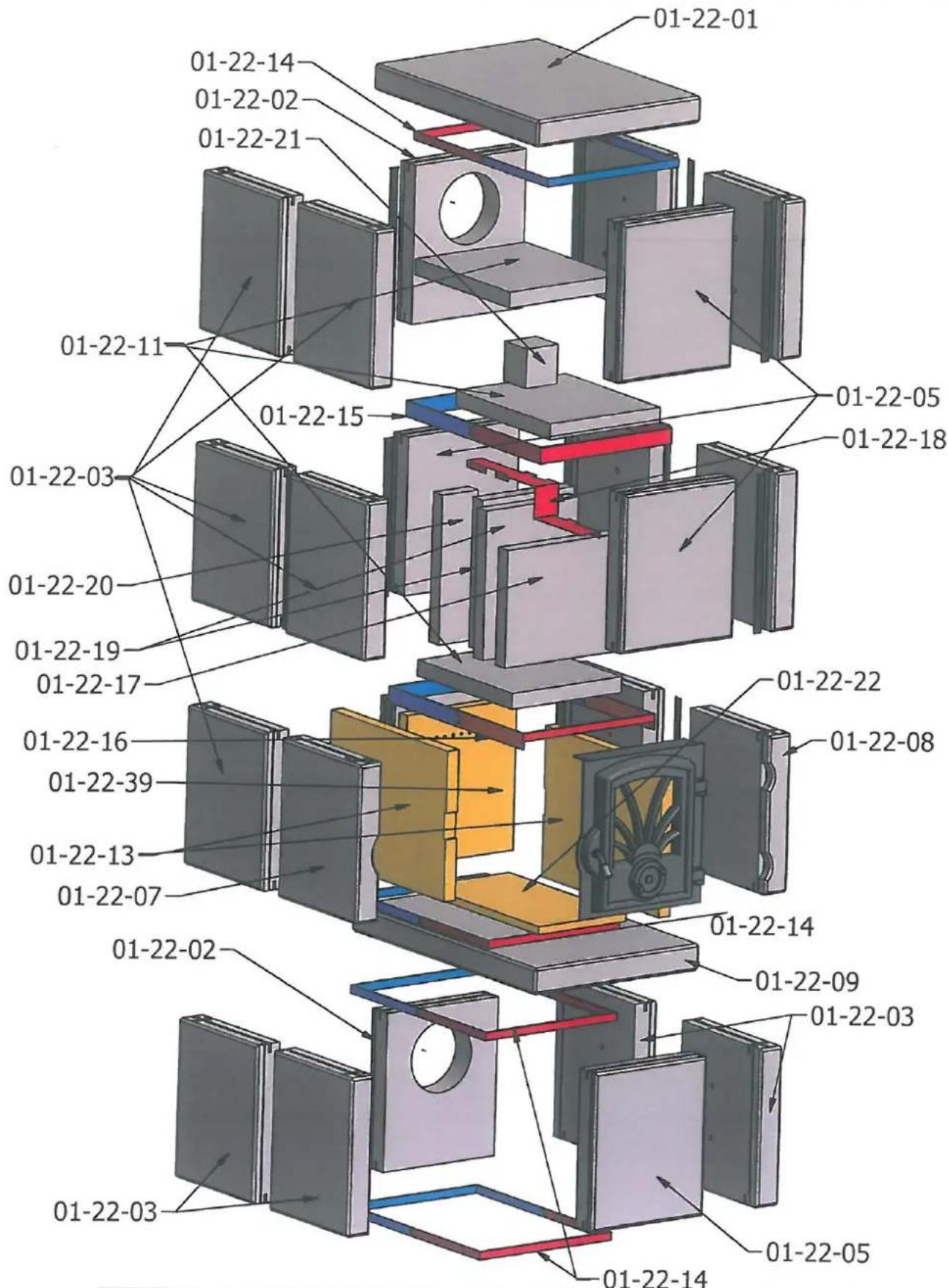

INSTALLATIE INSTRUCTIES TOVE 2 EN 3

Fig. 3, 4, 5

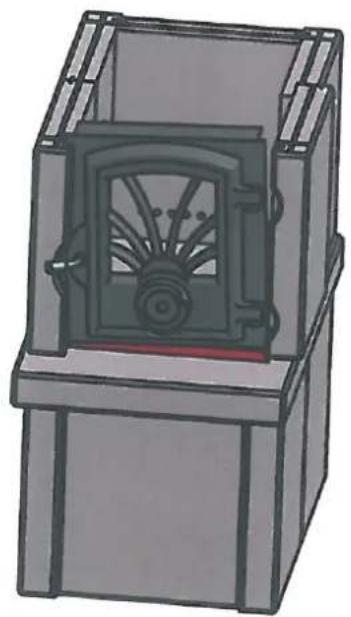

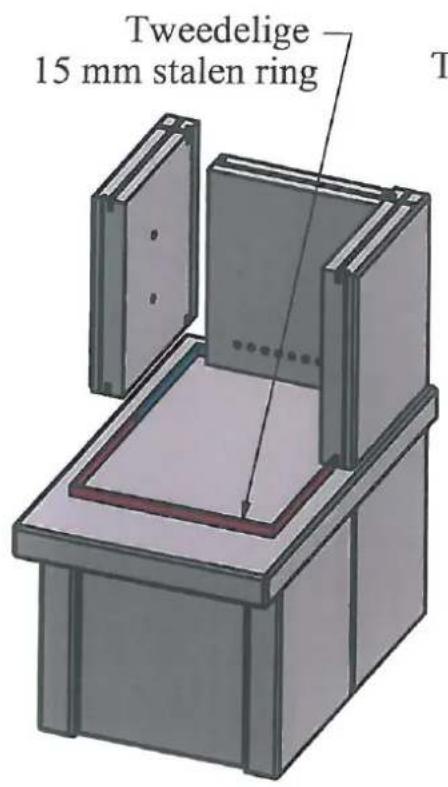

1. Leg de tweedelige 15 mm stalen ring op de bodemplaat
2. Zet de achterplaat, met de gaten voor de lucht naar beneden gewend, op zijn plaats.
3. Zet twee achterste zijstenen op hun plaats, aan elke zijde van de achtersteen (aan beide zijden dient er 10 mm uitspring van de bodemplaat te zijn)
4. Zet de linker zijsteen, met uitsparing voor de deurhendel, op zijn plaats
5. Zet de deur met deurkarm op zijn plaats
6. Til de deur met deurkarm iets omhoog bij het aanbrengen van de rechter voorste zijsteen (de steen heeft twee uitsparingen voor de deurkarm).
7. Leg de tweedelige 30 mm stalen ring met uitsparing voor de deurkarm op zijn plaats.

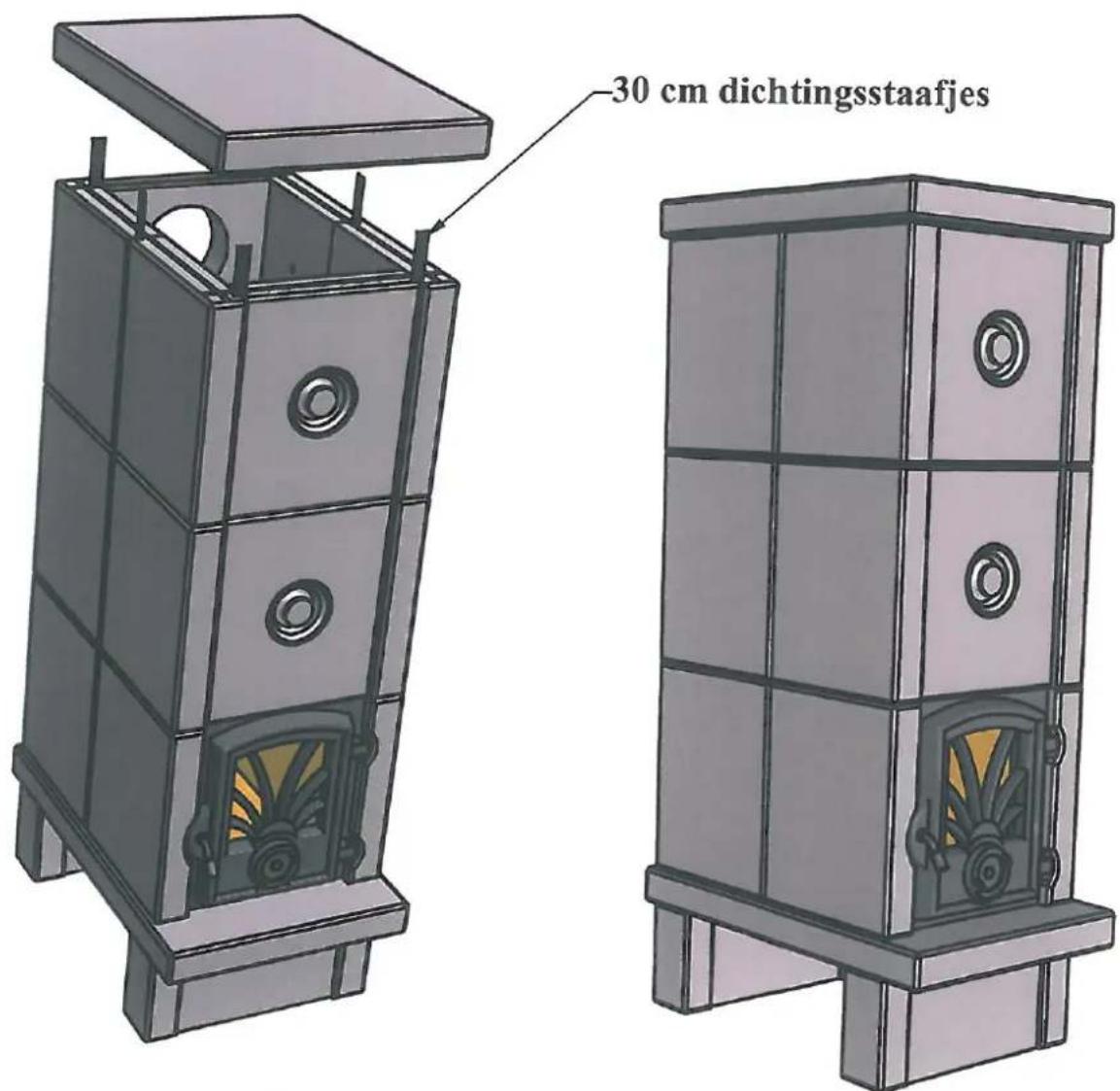

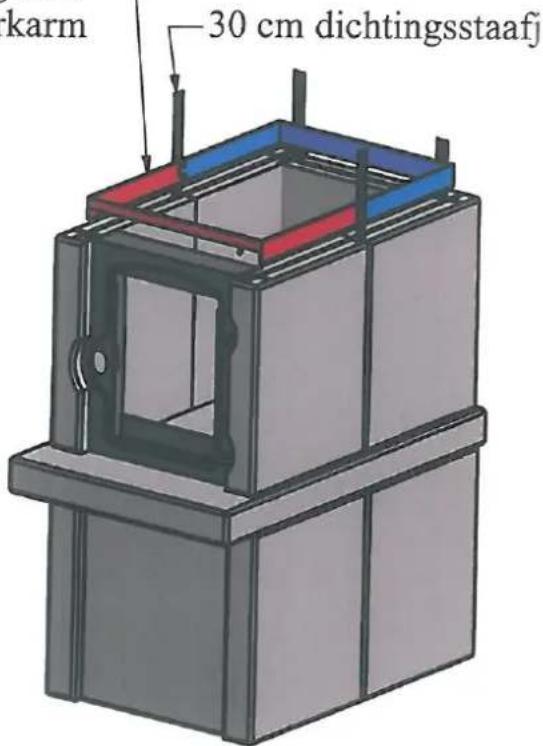

8. Druk 4 stuks 30 cm lange dichtingsstaafjes in de vertikale sporen tussen de stenen.

Tweedelige 15 mm stalen ring

Tweedelige 30 mm stalen ring met uitsparing voor de deurkarm

30 cm dichtingsstaafjes

Fig. 3

Tweedelige 30 mm stalen ring met uitsparing voor de deurkarm

3D rendering of a mechanical device with internal components and mounting brackets (no text or symbols visible)

Fig. 4

Fig. 5

Designed by frode	Checked by	Approved by Date		Date11.08.2009
Granit Kleber as			FilnavnInv. -Ovner - Otta ny
			Side 6		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES TOVE 2 EN 3

Montage van het SkamolX set

Fig. 6, 7

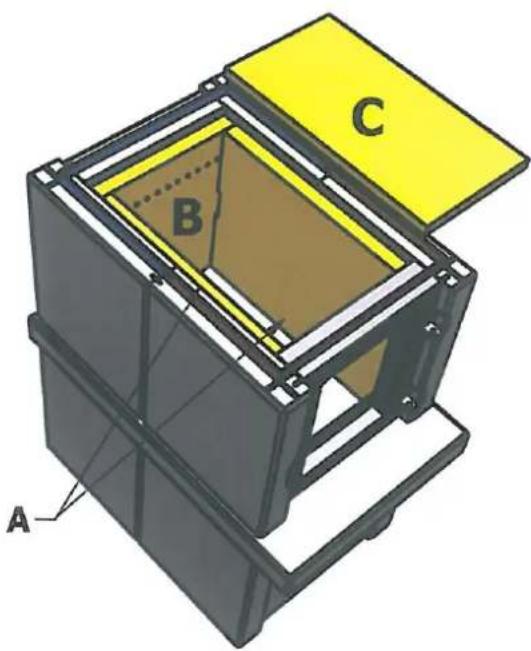

1. Schuif 2 stuks SkamolX zijplaten A (37,4x28,5cm) op hun plaats en schuif ze naar voren in de opening tussen de zijsteen en de deurkarm tot er 2,5 cm plaats is tussen de platen achter en de achterkant.
2. Schuif SkamolXplaat B met de gaten voor de secundaire lucht op zijn plaats, met het gefreesde spoor tegen de achterkant en de gaten omhoog.

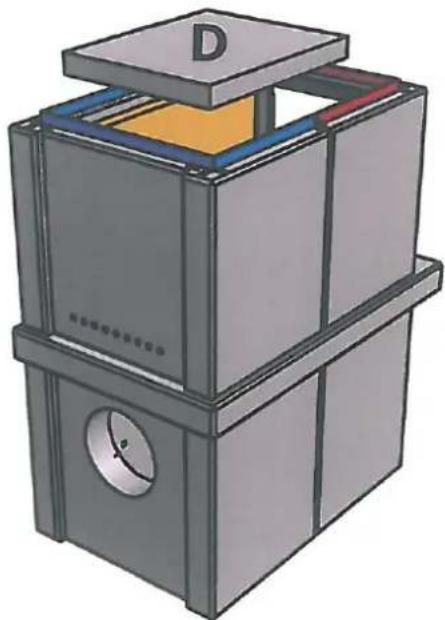

3. Leg de SkamolX bodemplaat C (37x19,6x15cm) op de spekstenen bodemplaat.
4. Leg de spekstenen plaat D (30x24,7x3) op de SkamolXplaten op de top en tegen de achterkant.

Fig. 6

3D diagram of a mechanical device with labeled components (no text or symbols present)

Fig. 7

Designed by frode	Checked by	Approved by Date		Date11.08.2009
Granit Kleber as		FilnavnInv. -Ovner - Otta ny
		Side 7		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES TOVE 2 EN 3

Fig. 8, 9, 10

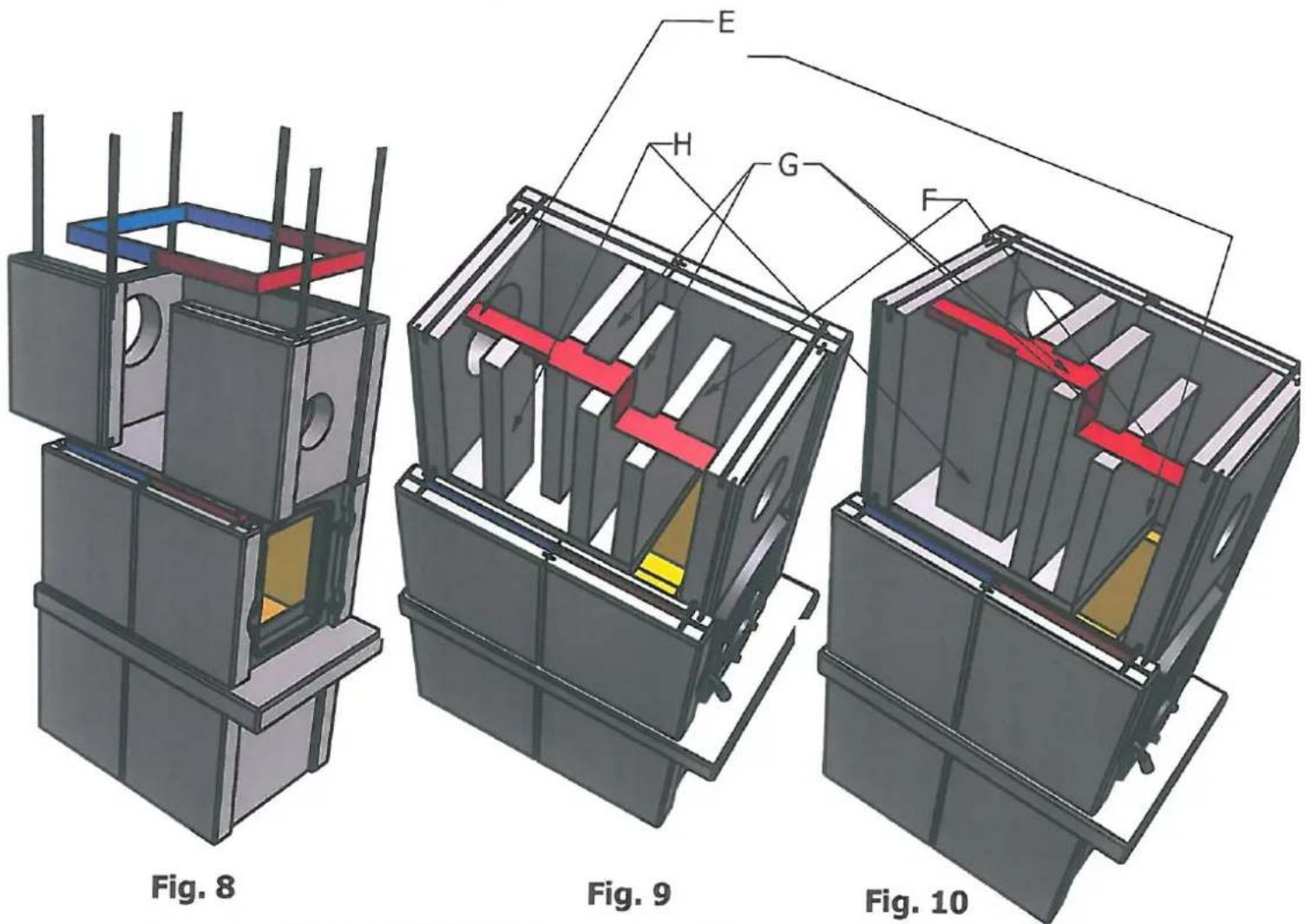

1. Voor modellen met 2 secties. Zet de steen met rookuitgang op zijn plaats en maak de montering en dichting rond de pijp (met dichtingssnoer) af. Bij modellen met 3 secties een gewone steen gebruiken. Rookuitgang is standaard 125 mm.
2. Plaats de zijstenen en de frontsteen.
3. Voor Tove 2: Leg de tweedelige 15-mm stalen ring op zijn plaats.
   Voor Tove 3: Leg de tweedelige 30-mm stalen ring op zijn plaats.
4. Schuif 6 stuks 30-cm dichtingsstaafjes in de vertikale sporen tussen de stenen.
5. Plaats de rookgeleiderstenen F, G, H zoals aangegeven en druk het steunblik E erop.
   Voor rookuitgang achter zie fig 9
   Voor rooktuigang aan de zijkant en de top zie fig. 10
6. Bij Tove 2 modellen: Leg de toplaat op zijn plaats.
   Bij Tove 3 modellen: Ga naar pagina 10.

Designed by frode	Checked by	Approved by Date		Date11.08.2009
Granit Kleber as		FilnavnInv. -Ovner - Otta ny
		Side 8		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES TOVE 2 EN 3

Montage van de schermplaten

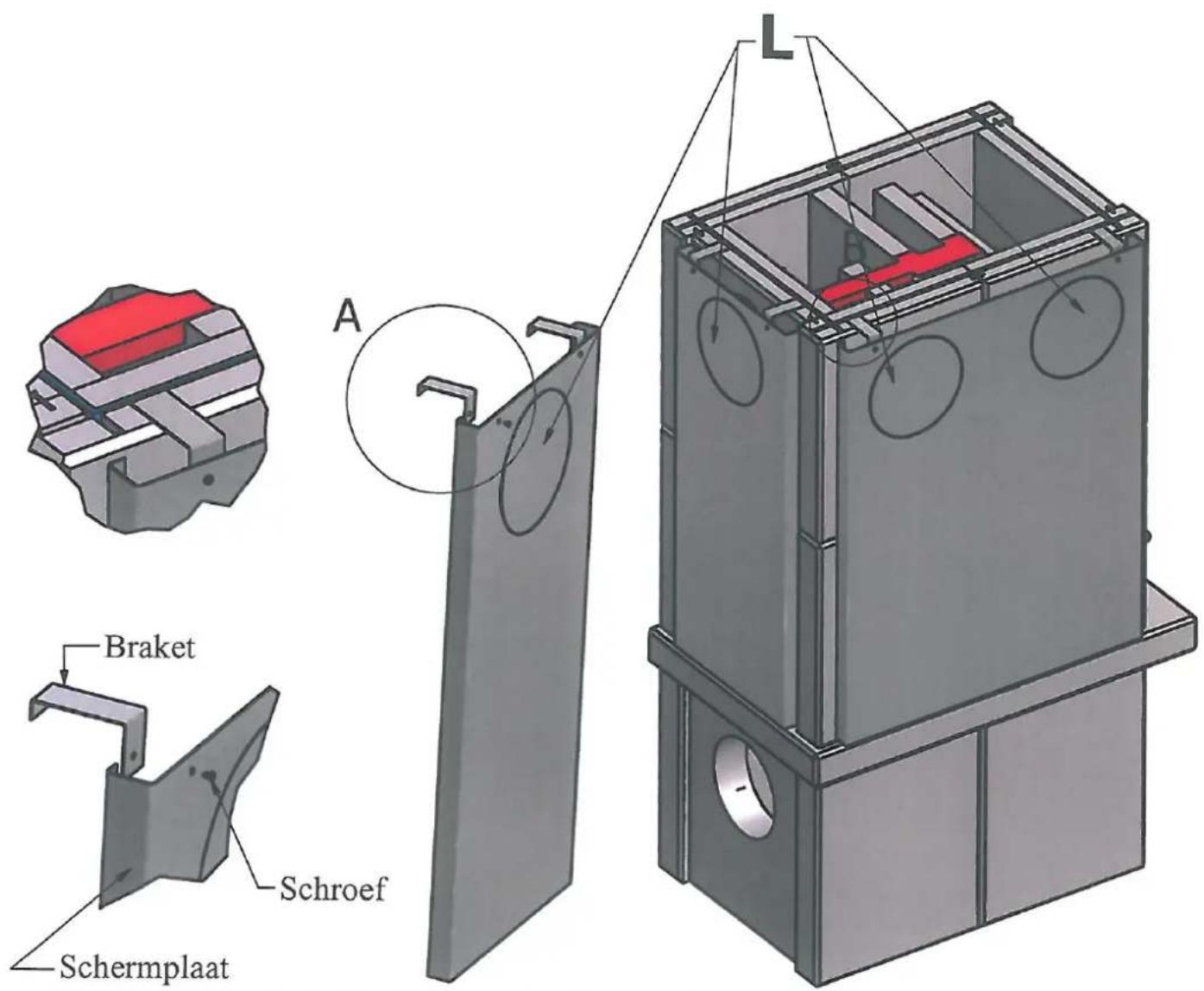

De schermplaten worden gemonteerd met hulp av braketten die in het spoor aan de buitenkant van de stalen ring gedrukt worden. Zie detail B.

De schermplaten hebben uitneembare gaten. Alleen het gat voor de rookuitgang dient verwijderd te worden.

Designed by frode	Checked by	Approved by Date		Date11.08.2009
Granit Kleber as		FilnavnInv. -Ovner - Otta ny
		Side 9		Edition	Sheet1 / 1

INSTALLATIE INSTRUCTIES TOVE 2 EN 3

Sectie 3 bij Tove 3 model

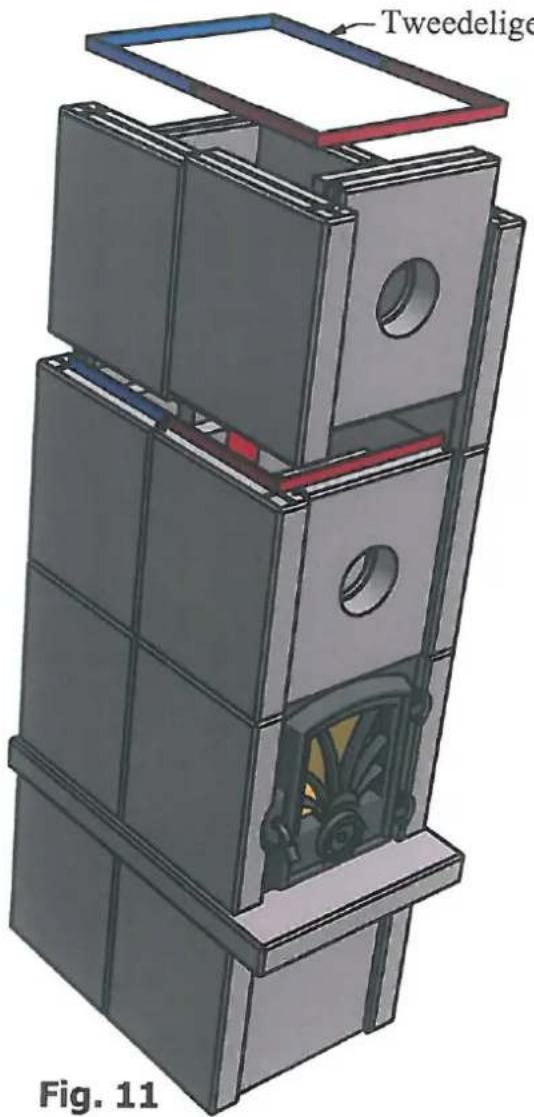

Fig. 11, 12

1. Zet de steen met het gat voor de rookuitgang op zijn plaats en voltooi de afmontering van de pijp (met dichtingssnoer).

rookuitgang is standaard 125 mm.

1. Zet de zijstenen en de frontsteen op hun plaats.
2. Druk de tweedelige 15-mm stalen ring in de gleuf.

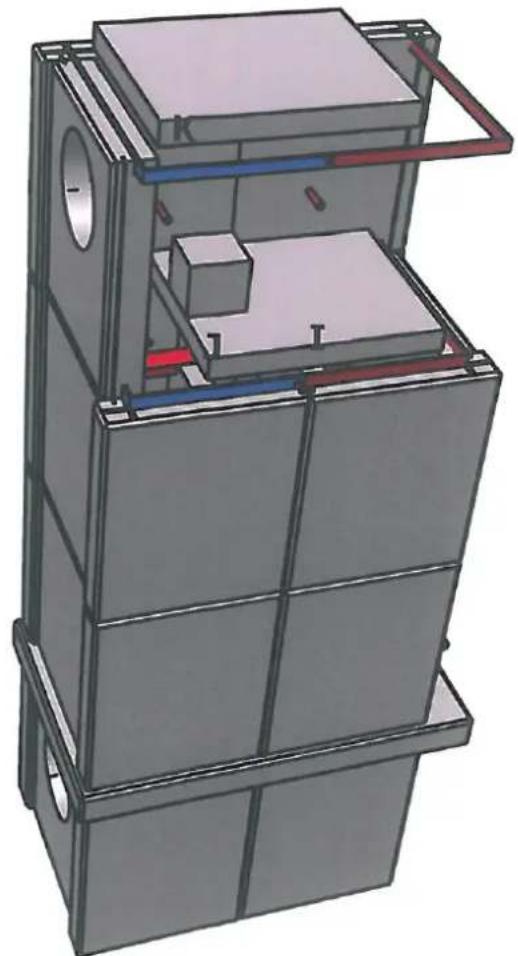

3. Leg de horizontale rookgeleiderplaat I (30x24,7x3 cm) op de vertikale rookgeleiderplaten en tegen de frontsteen aan.
