BRUKSANVISNING FTXR28EV1B DAIKIN

Forberedelser før bruk 6

DRIFT

Drift med AUTO....10

Drift med FUKTING....10

JUSTERE LUFTSTR∅MRETNING · KOMFORTABEL LUFTSTR∅M-MODUS · AVKJ∅LENDE LUFTING · LUFTSTR∅MHASTIGHET......11

Drift med LUFTRENSNING MED HURTIGAVL∅PSKANAL · VENTILASJON MED TILF∅RSEL AV FRISK LUFT......13

BORTEVENTILASJON 14

Drift med TIDSBRYTER....15

Drift med KOMFORTABEL S∅VN 16

KRAFTIG drift....17

Drift med MUGGSIKRING....18

Drift med ANTI-MUGG 19

SKJERMBILDE FOR INFORMASJON 19

VEDLIKEHOLD

Vedlikehold og rengjøring ....20

FEILS∅KING

Feilsøking....27

Sikkerhetstiltak

• Oppbevar denne håndboken slik at den er lett tilgjengelig for brukeren.
• Les denne håndboken nøye før anlegget startes opp.
• Av sikkerhetsgrunner må brukeren lese følgende advarsler grundig.
• Denne håndboken klassifiserer forholdsregler som ADVARSEL og FARE. Sørg for å følge alle forholdsreglene nedenfor: de er viktige for å trygge sikkerheten.

ADVARSEL

Hvis du ikke følger disse anvisningene nøye, kan anlegget forårsake skade på eiendom, personskade eller tap av menneskeliv.

FARE

Hvis du ikke følger disse anvisningene nøye, kan anlegget forårsake mindre eller moderat skade på eiendom eller personskade.

Gjør aldri dette.

Sørg for å følge anvisningene.

Sørg for å jorde luftkondisjoneringsanlegget.

La aldri luftkondisjoneringsanlegget (inklusive fjernkontrollen) bli vätt.

Taaldri på luftkondisjoneringsanlegget (inklusive fjernkontrollen) med våte hender.

ADVARSEL

• For å unngå brann, eksplosjon eller personskade må ikke anlegget brukes når det oppdages skadelige, brennbare eller etsende gasser i nærheten av anlegget.
• Det er ikke bra for helsen å utsette kroppen for luftstrømmen over tid.
• Ikke stikk fingrer, stenger eller andre gjenstander inn i luftutløpet eller -inntaket. Ettersom viften roterer ved høy hastighet, vil den forårsake skade.
• Ikke forsøk selv å reparere, flytte, endre eller installere luftkondisjoneringsanlegget på nytt. Feilaktig arbeid vil forårsake elektrisk støt, brann osv. Kontakt nærmeste Daikin-forhandler for å få råd og informasjon om reparasjon og ny installering.
• Ikke stikk fingrer, stenger eller andre gjenstander inn i de bevegelige delene i frontpanelet eller panelet på utløpskanalen.

FARE

• Luftkondisjoneringsanlegget må jordes. Feilaktig jording kan medføre elektrisk støt. Ikke koble jordledningen til gassrør, vannrør, lynavleder eller telefonjordledning.
• For å unngå at kvaliteten svekkes må ikke anlegget brukes til kjøling av presisjonsinstrumenter, mat, planter, dyr eller kunstverk.
• Utsett aldri små barn, planter eller dyr direkte for luftstrømmen.
• Plasser ikke utstyr som lager åpen ild, på steder som er eksponert for luftstrømmen fra anlegget eller under innendørsanlegget. Det kan forårsake ufullstendig forbrenning eller deformering av anlegget på grunn av varmen.
• Ikke blokker luftinntak eller -utløp. Svekket luftstrøm kan medføre utilstrekkelig yteevne eller problemer.
• Ikke stå eller sitt på utendørsanlegget. For å unngå skade må det ikke plasseres noe på anlegget, og vernegitteret må ikke fjernes.
• Ikke plasser noe under innendørs- eller utendørsanlegget som ikke må utsettes for fuktighet. Under visse forhold kan fuktigheten i luften kondensere og dryppe.
• Kontroller anleggets stativ og koblinger med henblikk på skade etter lengre tids bruk.
• Ikke berør utendørsanleggets luftinntak og aluminiumsribber. Det kan forårsake skade.
• Utstyret er ikke ment brukt av barn eller ustabile personer uten tilsyn.
• Små barn må ikke få leke med anlegget.

[Non-Text]

Installeringssted

■ Kontakt forhandleren for å installere luftkondisjoneringsanlegget i følgende typer omgivelser:

• Steder med olje i atmosfæren eller der det forekommer damp eller sot.
• Saltholdige omgivelser som kystområder.
• Steder der det forekommer sulfidgass, som varme kilder.
• Steder der snø kan tette igjen utendørsanlegget.

Avløpsvannet fra utendørsanlegget må ledes til et sted med god drenering.

Vær oppmerksom på eventuelle støyplager for naboene

■ Velg et sted som beskrevet under for installering:

- Kjølemediet som brukes i luftkondisjoneringsanlegget er trygt. Selv om det ikke skal forekomme lekkasje, så må ikke kjølemediet komme i kontakt med flammer fra gassovn, parafinovn eller gasskomfyr ved en eventuell lekkasje.

• Hvis luftkondisjoneringsanlegget ikke avkjøler (oppvarmer) som det skal, kan det være oppstått kjølemedielekkasje, så kontakt derfor forhandleren. Når det utføres reparasjon samtidig som kjølemedium tilsettes, må omfanget av reparasjonen kontrolleres med våre serviceansatte.
• Ikke forsøk å installere luftkondisjoneringsanlegget selv. Feilaktig arbeid vil medføre vannlekkasje, elektrisk støt eller brann. Kontakt forhandleren eller en kvalifisert tekniker for installering.
• For å unngå elektrisk støt, brann eller personskade må du stanse anlegget og slå av bryteren hvis du oppdager noe unormalt, f.eks. brannlukt. Kontakt dessuten forhandleren for å få anvisninger.

- Rommet må luftes grundig dersom det brukes utstyr med brenner sammen med luftkondisjoneringsanlegget for å unngå oksygenmangel.

• Før rengjøring må anlegget stanses, slå av bryteren eller trekk ut strømledningen.
• Luftkondisjoneringsanlegget må ikke kobles til annen strømtilførsel enn den som er angitt. Det kan medføre problemer eller brann.
• Avhengig av omgivelsene må det installeres en jordfeilbryter. Manglende jordfeilbryter kan medføre elektrisk støt eller brann.
• Plasser dreneringsslangen slik at du får jevn drenering. Ufullstendig drenering kan medføre at bygning, møbler osv. blir vått.
• Plasser ikke gjenstander rett i nærheten av utendørsanlegget, og unngå at løvverk og småstein samler seg rundt anlegget. Løvverk er et arnested for smådyr, som kan komme inn i anlegget. Når slike dyr kommer inn i anlegget, kan de forårsake funksjonsfeil, røyk eller brann når de kommer i kontakt med elektriske deler.

- Betjen ikke luftkondisjoneringsanlegget med våte hender.

• Ikke vask innendørsanlegget med store mengder vann, men bruk bare en fuktig klut.

• Ikke plasser gjenstander som vannbeholderere eller annet oppå anlegget. Vann kan trenge inn i anlegget og svekke den elektriske isoleringen og dermed forårsake elektrisk støt.

• Et sted som er solid nok til å bære anleggets vekt uten at driftsstøy eller vibrasjoner forsterkes.

• Et sted der luften fra utendørsanlegget eller driftsstøyen ikke vil forstyrre naboene.

Elektrisk arbeid

- Bruk en egen strømkrets for strømtilførsel til luftkondisjoneringsanlegget.

Omplassering av systemet

- Det kreves spesialkunnskap og -ferdigheter for å omplassere luftkondisjoneringsanlegget. Vennligst kontakt forhandleren hvis det er nødvendig å flytte eller bygge om anlegget.

Navn på deler

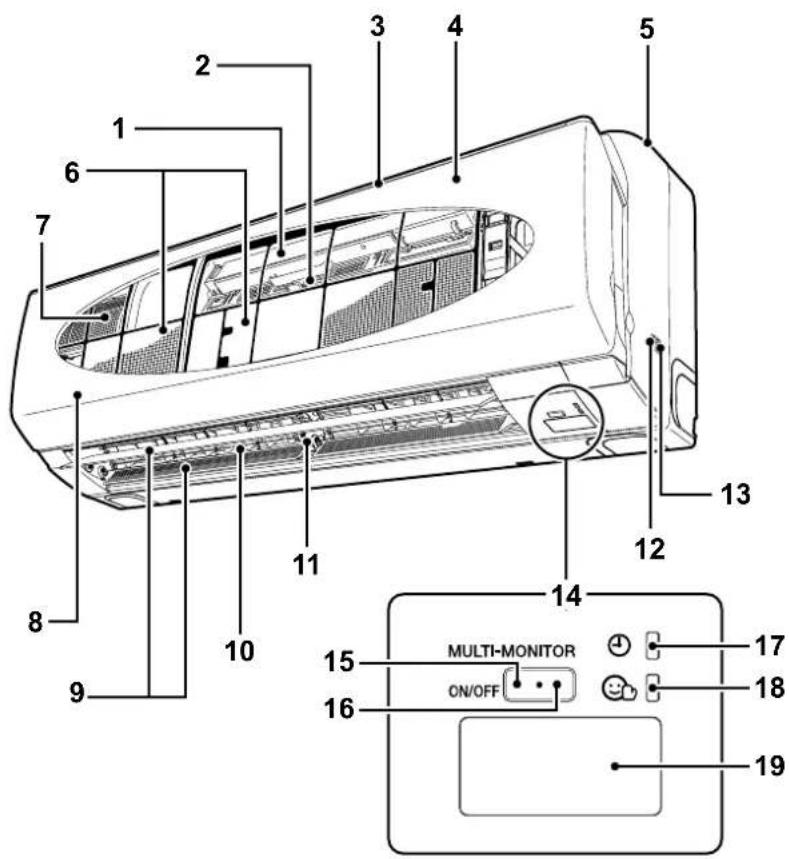

■ Innendørsanlegg

■ Utendørsanlegg

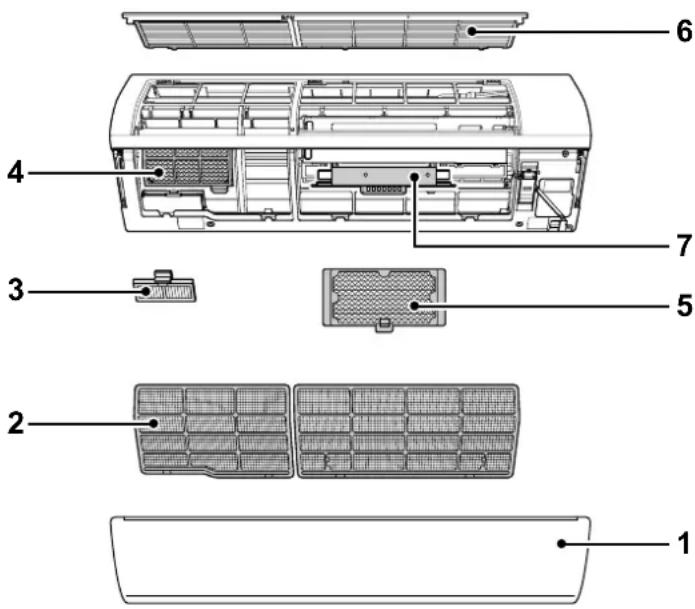

■ Innendørsanlegg

1. Avløpskanal: (side 23\~25)

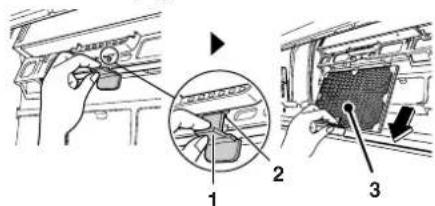

2. Luktfjerningsfilter for avløpskanal (svart)

3. Luftinntak

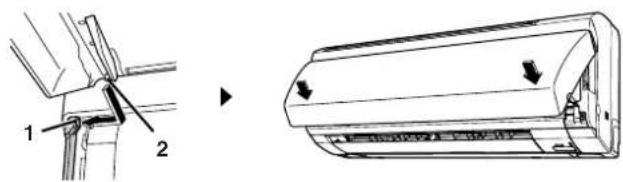

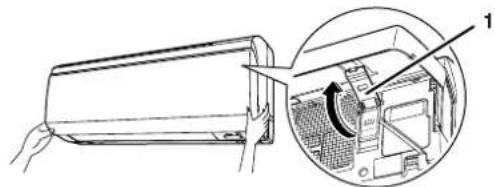

4. Frontpanel

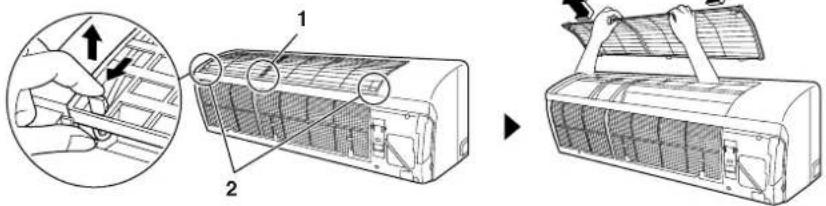

5. ∅vre panel

6. Luftfilter (lys blå): (side 22)

7. Fotokatalytisk luftrensefilter av titanapatitt (svart): (side 23\~25)

8. Lufttilførselsfilter (gult): (side 26)

9. Horisontal lamell: (side 11)

10. Vertikal lamell:

• I luftutløpet. (side 11)

1. Luftutløp

2. Føler for luftfuktig i rom:

- Registrerer luftfuktigheten rundt innendørsanlegget.

1. Romtemperaturføler:

- Registrerer lufttemperaturen rundt innendørsanlegget.

1. Skjerm

2. PÅ/AV-bryter for innendørsanlegg:

- Trykk én gang på denne bryteren for å starte anlegget. Trykk én gang til for å stanse det.

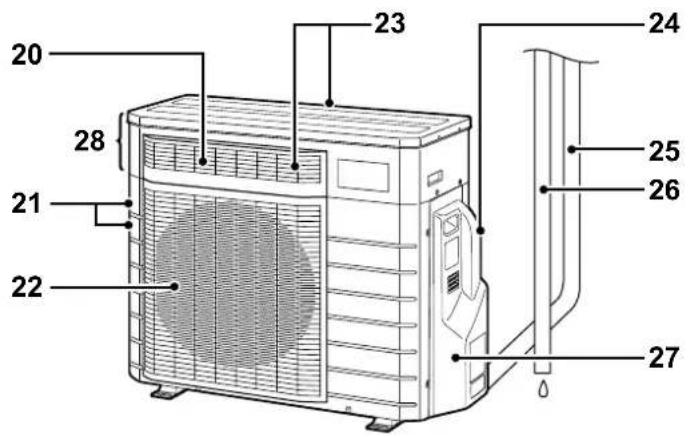

■ Utendørsanlegg

1. Luftutløp på luftfukter: (forside)

2. Luftinntak: (bakside og venstre side)

3. Luftutløp

4. Luftinntak på luftfukter: (forside og bakside)

5. Føler for utetemperatur:

- Registrerer lufttemperaturen rundt utendørsanlegget (bakside)

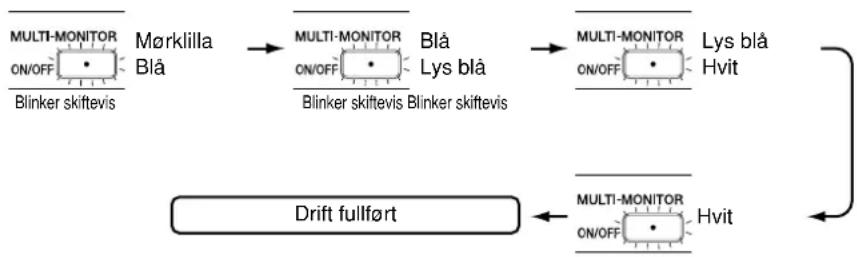

1. Flerfarget indikatorlampe:

- Lampefargen endres i henhold til driften. - OPPVARMING ...... Rød

- "URURU" LUFTFUKTING / FUKTIG OPPVARMING .....Oransje

• KJ∅LING Grønn

• "SARARA" T∅RKING/T∅RKEKJ∅LING ......Gul

- Lampefargen endres også i henhold til valgt funksjon.

- LUFTRENSNING MED HURTIGAVL∅PSKANAL / VENTILASJON MED TILF∅RSEL AV FRISK LUFT...... Hvit (Gjelder bare de 2 første sekundene när luftkondisjoneringsanlegget brukes.)

1. TIDSBRYTER-lampe (oransje): (side 15)

2. FUKTING-lampe (grønn): (side 10)

3. Signalmottaker:

4. Mottar/sender signaler fra/til fjernkontrollen.

5. Den flerfargede indikatorlampen blinker med en pipelyd for å angi signalmottak.
6. Driftsstart ......to pip
7. Innstillinger endret ....ett pip

8. Driftsstans....langt pip

9. Kjølemedierør, luftfukterslange og kabel mellom anlegg

10. Dreneringsslange:

- Dreneringsvann fra innendørsanlegget.

1. Jordkontakt:

- Er plassert innenfor dette dekselet.

1. Luftfukter

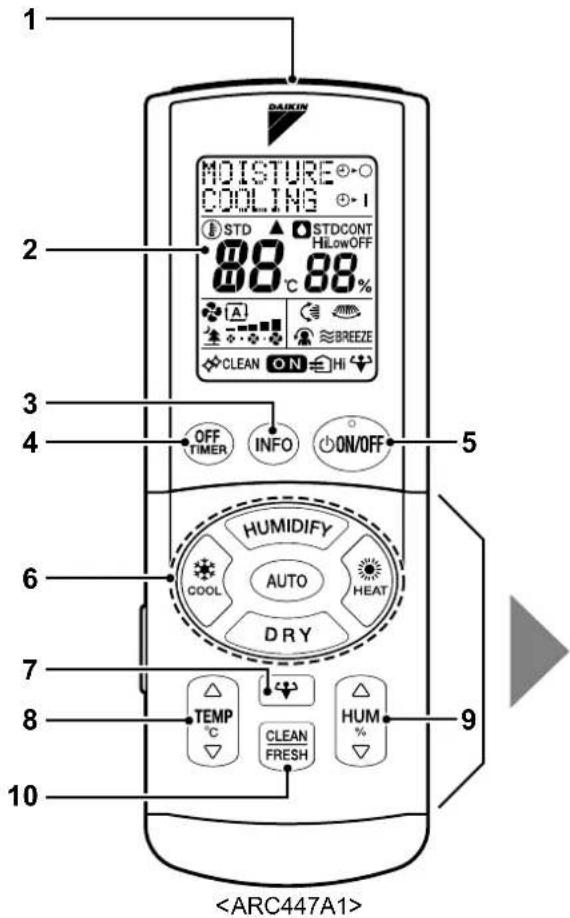

■ Fjernkontroll

• Viser gjeldende innstillinger. (I denne illustrasjonen vises hver del med alle skjermbilder PÅ for forklaringens skyld.)
  * Beskyttelsesarket på skjermen skal beskytte den mot riper. Fjern det før bruk.

3. INFORMASJON-knapp:

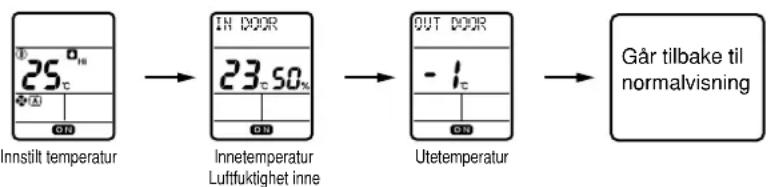

- Viser temperatur og luftfuktighet innendørs samt utetemperaturen. (side 19)

4. Knapp for NEDTELLING FOR TIDSBRYTER AV:

• Angir tidspunkt for stans. (side 15)

5. PÅ/AV-knapp:

- Stanser driften som er valgt med knappen for direkte drift. Trykker du igjen, startes samme operasjon på nytt.

6. Knapp for direkte drift:

• AUTO-knapp (side 10)
• "URURU" LUFTFUKTING-knapp (side 9)
• OPPVARMING-knapp (side 9)
• "SARARA" T∅RKING-knapp (side 8)
• KJ∅LING-knapp (side 8)

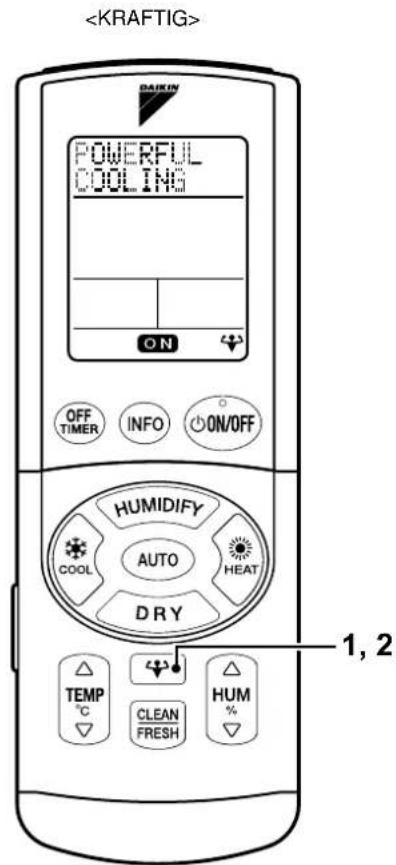

7. KRAFTIG-knapp:

- Effektiviserer kjøling eller oppvarming. (Avbrutt i 20 minutter.) (side 17)

8. TEMPERATUR-justeringsknapper:

- Endrer temperaturinnstillingen.

9. LUFTFUKTIGHET-knapper:

- Endrer innstillingen for luftfuktighet.

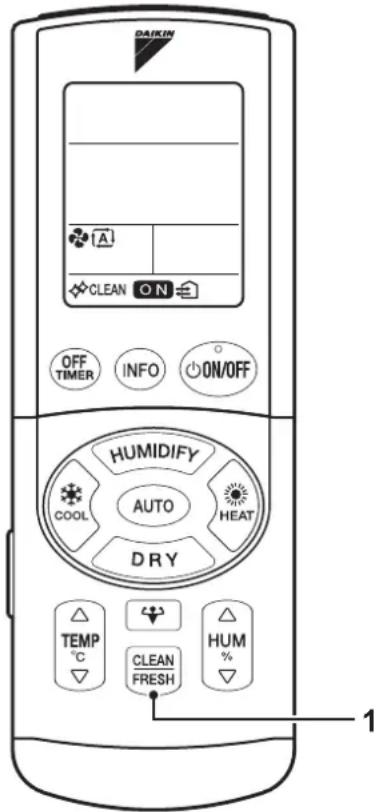

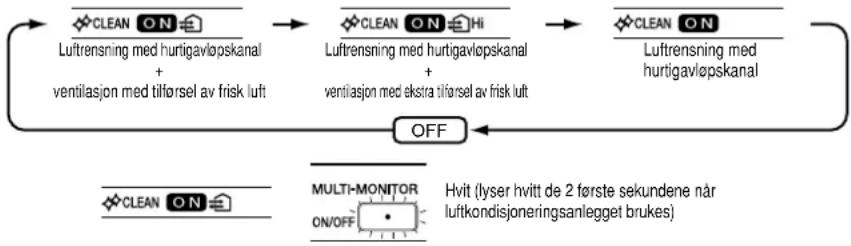

10. Knapp for LUFTRENSNING MED HURTIGAVL∅PSKANAL/VENTILASJON MED TILF∅RSEL AV FRISK LUFT;

• Renser luften i rommet. (side 13)

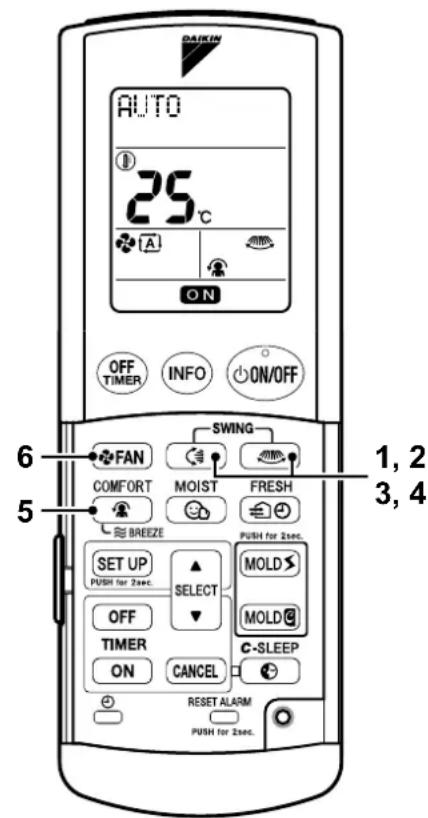

1. Knapp for LUFTSTR ∅MRETNING/ LUFTSTR∅MHASTIGHET / KOMFORTABEL LUFTSTR∅M/AVKJ∅LENDE LUFTING:
2. Justerer luftstrømmens retning og mengde. (side 11)

12. FUKTING-knapp:

- Holder luftfuktigheten oppe for å tilføre huden fuktighet. (side 10)

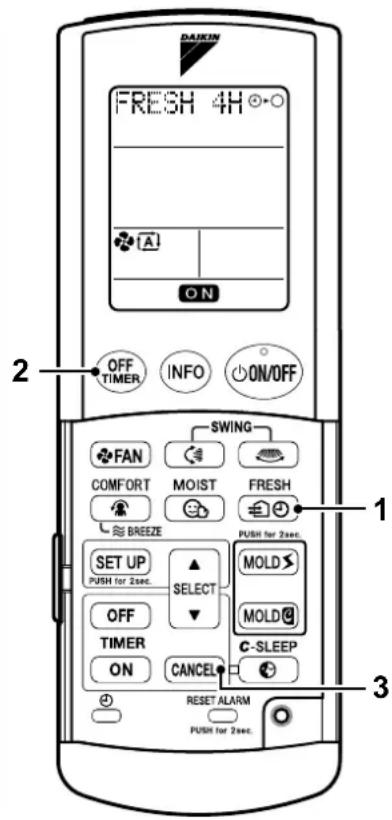

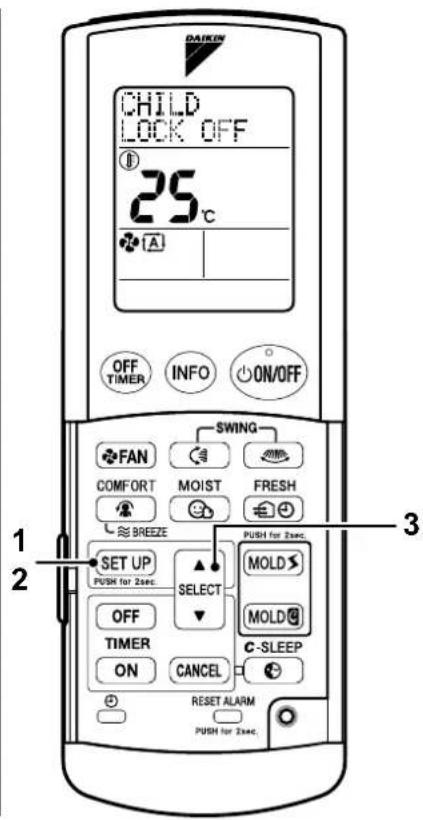

13. BORTEVENTILASJON-knapp:

- Stiller inn anleggets drift og fjernkontrollskjermen slik du vil ha det. (side 17)

15. VELG TIDSBRYTER-knapp

16. Innstillingsknapp for TIDSBRYTER:

- Stiller inn gjeldende tid. (side 7)

18. ANTI-MUGG-knapp:

- Kjører kontinuerlig med avfuktingsdrift for å opprettholde tørr og ren luft i rommet. (side 19)

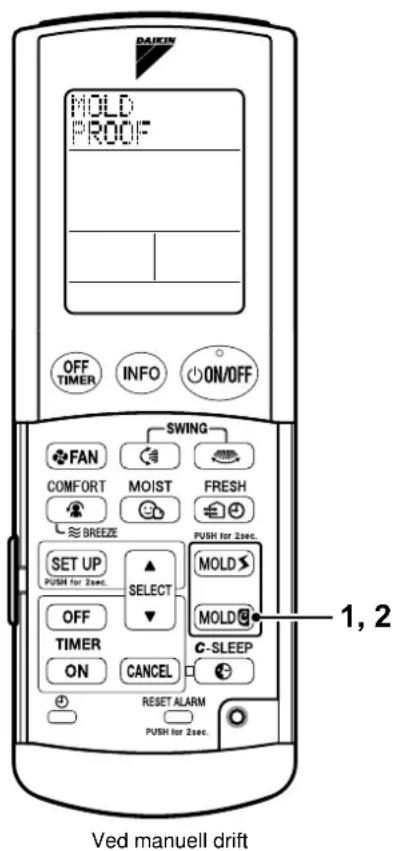

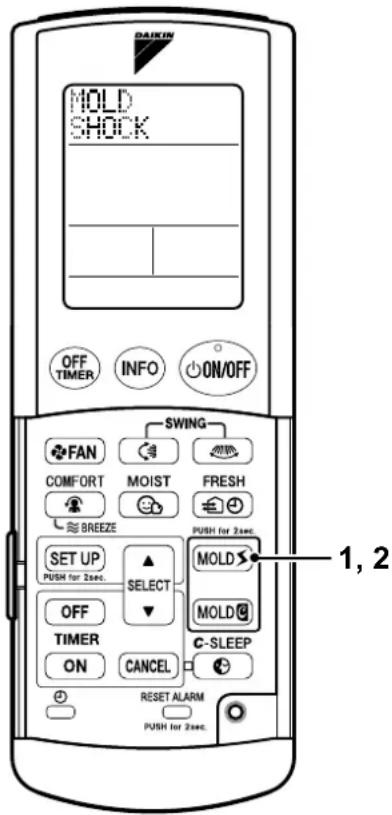

19. MUGGSIKRING-knapp:

- Tørker opp anlegget innvendig for å hindre dannelse av mugg og skjemmende lukt. (side 18)

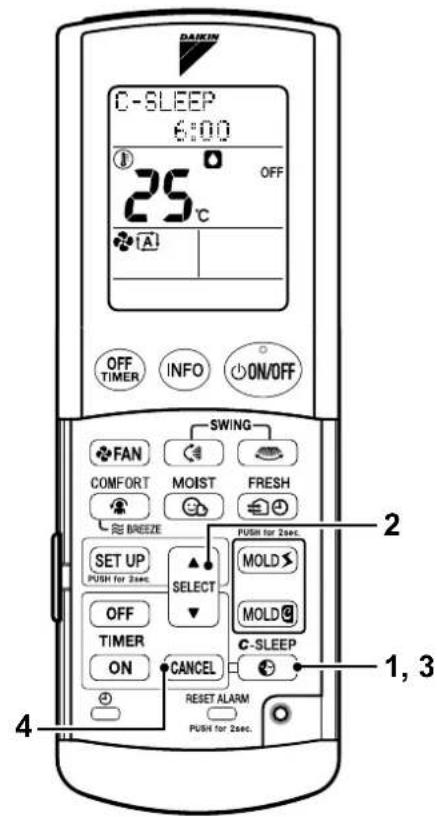

20. KOMFORTABEL S∅VN-knapp:

- Regulerer romtemperaturen for å bidra til komfortabel søvn og behagelig oppvåkning. (side 16)

21. TILBAKESTILL-knapp:

- Tilbakestiller rengjøringsindikatoren. (side 20)

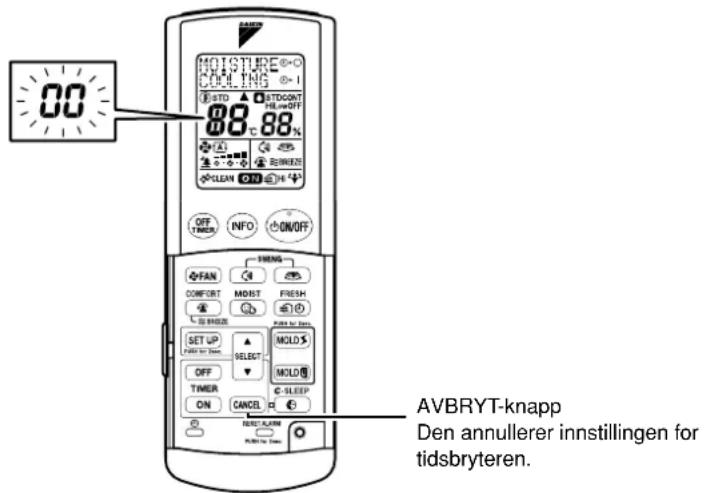

22. AVBRYT-knapp

23. Åpne dekselet

Forberedelser før bruk

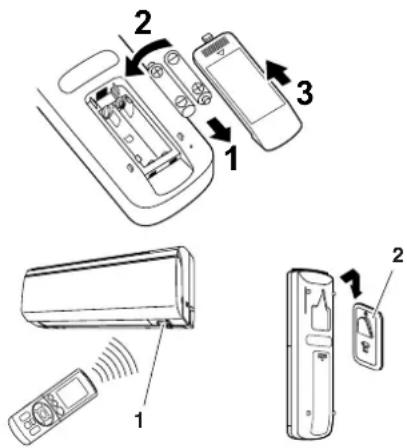

1. Trykk på ≡ med fingeren, og skyv dekselet slik at det kan tas av.
2. Sett i to batterier (AAA).
3. Sett på plass dekselet.

- Tegnene på skjermen vil blinke. Still inn gjeldende tid. (side 7)

■ Slik brukes den

• Når du skal bruke fjernkontrollen, må du rette senderen mot innendørsanlegget. Hvis noe sperrer signalene mellom anlegget og fjernkontrollen, f.eks. en gardin, vil ikke anlegget kunne betjenes.
• Maksimal kommunikasjonsavstand er omtrent 7 m.
• Ikke mist fjernkontrollen i gulvet. Ikke la den bli våt. (Det kan forårsake skade på skjermen.)

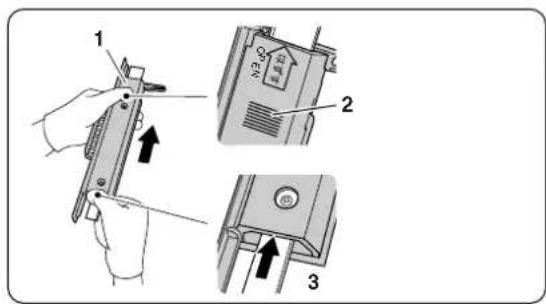

■ Feste fjernkontrollholderen på veggen

1. Velg et sted der signalene kan nå anlegget.
2. Fest fjernkontrollholderen på en vegg eller stolpe med medfølgende skruer.
3. Hekt hullene på baksiden av fjernkontrollen fast på de utstikkende knastene på fjernkontrollholderen.

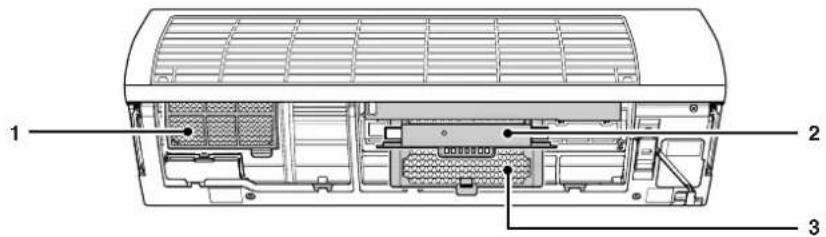

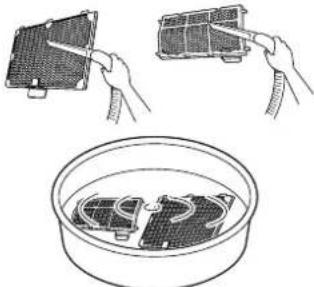

■ Montere det fotokatalytiske luftrensefilteret av titanapatitt, luktfjerningsfilteret for avløpskanal og lufttilførselsfilteret (side 23\~25)

■ Slå på strømbryteren

- Når du slår på strømbryteren, åpnes frontpanelet og den horisontale lamellen én gang, deretter lukkes de igjen. (Dette er helt normalt.)

- ⚠️ FARE

- Under drift (dvs. när panelet er åpent eller åpnes eller lukkes) må du ikke berøre panelet med hendene.

Plasser + og - riktig vei!

• De medfølgende batteriene skal brukes først. Avhengig av når luftkondisjoneringsanlegget ble produsert, kan det hende at disse batteriene utløper innen ett år.
• Vi anbefaler at du skifter batterier ärlig, men hvis fjernkontrollskjermen blir uklart eller mottaket svekkes, må du sette i nye alkaliske batterier.
• Når du skifter batterier, må du bruke batterier av samme type, og du må skifte de to gamle batteriene samtidig.
• Batterier som nærmer seg utløpsdatoen, må skiftes raskere.
  • Ta ut batteriene hvis anlegget ikke skal brukes over lengre tid, for å hindre sprekker eller personskade som følge av lekkasje eller eksplosjon.

■ Fjernkontrollen

• Signalkommunikasjonen kan bli forstyrret hvis det er en lysstoffrørlampe med elektronisk tenner i rommet (for eksempel en lampe med vekselretter). Kontakt i så fall forhandleren.
• Hvis fjernkontrollsignalene påvirker annet utstyr, må du flytte utstyret til et annet sted eller kontakte forhandleren.
• Direkte sollys på senderen/mottakeren kan medføre at anlegget må jobbe mer.

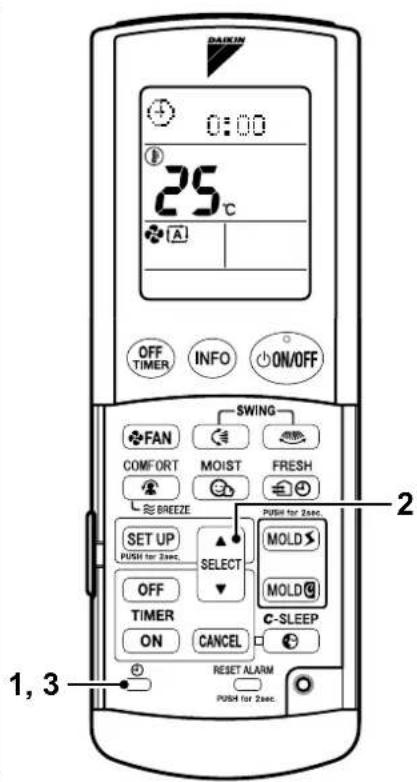

■ Stille klokken

* Tiden kan ikke stilles mens anlegget er i drift.

1. Trykk på " "

2. Trykk på " " for å stille klokken til gjeldende tid.

- Innstillingen er fullført.

OBS!

Hvis det vises meldinger om annet enn tiden på skjermen med trinn 1, må du ikke betjene knappen før det er gått omtrent 60 sekunder. Skjermbildet vil gå tilbake til normalvisning.

■ Tips for energisparing

• Pass på at du ikke avkjøler (varmer opp) rommet for mye.
  Ved å holde temperaturinnstillingen på et moderat nivå, bidrar du til å spare energi.
• Dekk til vinduene med persienner eller gardiner.
  Kjøle-/oppvarmingseffekten økes hvis du stenger ute sollys og luft utenfra.
• Tette luftfiltre forårsaker ineffektiv drift og sløsing med energi. Rengjør filteret regelmessig.

■ Merknad

• Luftkondisjoneringsanlegget forbruker strøm selv når det ikke er i drift.
• Hvis du ikke skal bruke anlegget over lengre tid, for eksempel på vår eller høst, bør du slå AV bryteren.
• Når utetemperaturen er under -15°C, må du slå på bryteren minst 1 time før driftsstart.

(Dette gjøres for å varme opp kompressoren.)

Driftsforhold

- Hvis anlegget kjøres under forhold som ikke står oppført nedenfor, kan dette føre til at sikkerhetsanordningen utløses og at anlegget stanses. Det kan dessuten dannes kondens på innendørsanlegget som kan dryppe. (Drift med T∅RKING/KJ∅LING)

KJ∅LING	Utendørstemperatur: 21 til 43°CInnendørstemperatur: 18 til 32°CLuftfuktighet innendørs: maks. 80%	OPPVARMING	Utendørstemperatur: -20 til 24°CInnendørstemperatur: 10 til 30°CLuftfuktighet innendørs: maks. 70%
T∅RKING	Utendørstemperatur: 10 til 42°CInnendørstemperatur: 18 til 30°CLuftfuktighet innendørs: maks. 80%	LUFTFUKTING	Utendørstemperatur: -10 til 24°CInnendørstemperatur: 12 til 30°CLuftfuktighet innendørs: maks. 70%

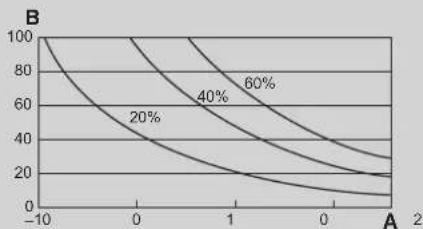

■ Oppnåelig luftfuktighet

- Luftfuktingsevnen synker ved lav utendørstemperatur og luftfuktighet.

(Se tegningen til høyre.)

Betingelser:

Modell: FTXR50EV1B

Innstilling av innendørstemperatur: 20°C

Luftgjennomstrømning: Maks.

Romstørrelse: 120 m³

Luftbyttehastighet: 0,5/time

Lengde på luftfukterslange: 7,5 m

A Utendørstemperatur (°C)
B Luftfuktighet utendørs (%)

KJ∅LING · "SARARA" T∅RKING

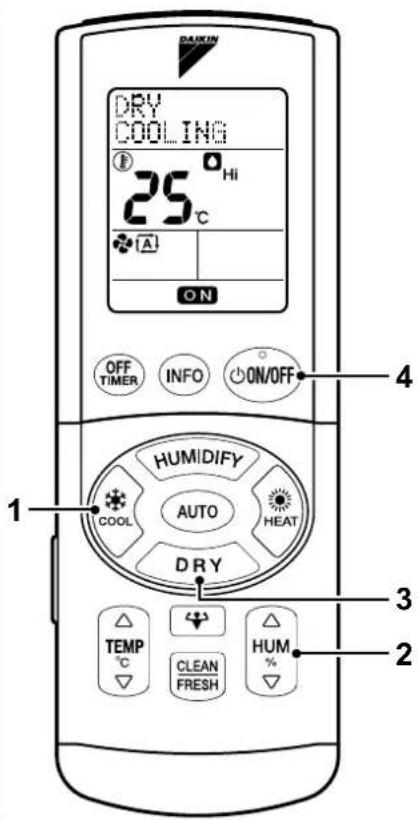

■ Drift med KJ∅LING

- Senke temperaturen

1. Trykk på

Grønn

- Senke temperaturen og luftfuktigheten

2. Trykk på

Gul

* Det anbefales å bytte til drift med KJ∅LING hvis du først og fremst vil senke temperaturen under drift med T∅RKEKJ∅LING.

■ Drift med "SARARA" T∅RKING

- Senke luftfuktigheten

3. Trykk på

Gul

■ Endre innstillingen for temperatur eller luftfuktighet

KJ∅LING T∅RKEKJ∅LING T∅RKING
	18°C~32°C	-3°C~STD
	OFF ⇌ HIGH ⇌ STD ⇌ LOW ⇌ CONT	HIGH ⇌ STD ⇌ LOW ⇌ CONT

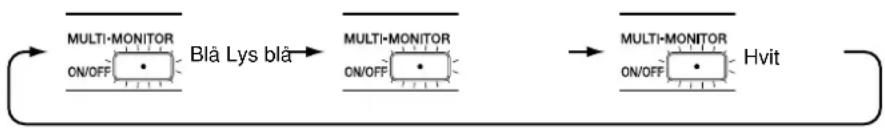

MULTI-MONITORON/OFF	Grønn Gul

Merknad

- När du trykker på " " startes samme drift som forrige gang.

- Dette luftkondisjoneringsanlegget nedkjøler rommet ved å blåse ut varmluften i området utenfor. Hvis utetemperaturen er høy, synker derfor ytelsen.

■ Merknad om T∅RKEKJ∅LING

- När du trykker ned luftfuktighetsknappen i KJ∅LING, innstilles anlegget til T∅RKEKJ∅LING.

- Reduserer luftfuktigheten i større grad enn ved drift med vanlig KJ∅LING. Det anbefales imidlertid å stille inn temperaturen på litt lavere enn romtemperaturen for å redusere luftfuktigheten, siden denne driftsmodusen ikke varmer opp luften i tillegg.

Merknad om drift med "SARARA" T∅RKING

• Reduserer luftfuktigheten uten å senke romtemperaturen så mye ved å varme opp luften i tillegg.
• När driftsmodusen endres fra KJ∅LING til "SARARA" T∅RKING, kan dette medføre midlertidig økt luftfuktighet.

OPPVARMING · "URURU" LUFTFUKTING

■ Drift med OPPVARMING

- ∅ke temperaturen

1. Trykk på "

Rød

- ∅ke temperaturen og luftfuktigheten

1. Trykk på "

Oransje

■ Drift med "URURU" LUFTFUKTING

- ∅ke luftfuktigheten

1. Trykk på " " HUMIDIFY

Oransje

■ Endre innstillingen for temperatur eller luftfuktighet

FUKTIG OPPVARMING OPPVARMING LUFTFUKTING
	10^ C 30^ C -
	OFF HIGH STD LOW CONT		HIGH STD LOW CONT
MULTI-MONITOR ON/OFF	Rød Oransje

Merknad

■ Merknad om drift med OPPVARMING

• Ettersom dette luftkondisjoneringsanlegget varmer opp rommet ved å føre varme fra uteluften inn, blir oppvarmingskapasiteten redusert ved lavere utetemperatur. Hvis oppvarmingseffekten er utilstrekkelig, anbefaler vi at du bruker en annen varmeovn i kombinasjon med luftkondisjoneringsanlegget.
• Varmepumpesystemet varmer opp rommet ved å sirkulere varmluft rundt i alle deler av rommet. Når drift med OPPVARMING er startet, tar det litt tid før rommet blir varmere.
• Ved drift med OPPVARMING kan det forekomme rim på utendørsanlegget slik at kapasiteten for OPPVARMING reduseres. I så fall går systemet over til drift med avising for å fjerne rimet.
• Under drift med avising kommer det ikke varmluft fra innendørsanlegget.

■ Merknad om drift med FUKTIG OPPVARMING og "URURU" LUFTFUKTING

• Anleggets evne til luftfukting reduseres ved lav utetemperatur og liten luftfuktighet, eller ved lav viftestyrke.
• Driftsstøyen er høyere enn ved vanlig OPPVARMING.
• Støyen eller lukten kan komme utenfra fordi uteluften varmes opp med varmeapparatet og derav følgende fuktighet føres inn i rommet for luftfukting.
• Toppen av utendørsanlegget kan bli varmt under drift, men dette er ingen funksjonsfeil.
• Driftsstøyen kan endres, avhengig av temperaturen og luftfuktigheten utendørs. (Det er ikke nødvendig å tilføre vann siden fuktigheten fra uteluften føres inn i rommet.)

■ Merknad om drift med "URURU" LUFTFUKTING

• Kan kun regulere ønsket luftfuktighet i rommet.
• Når romtemperaturen blir lav, kan det være behov for noe oppvarming for å opprettholde luftfuktingen.

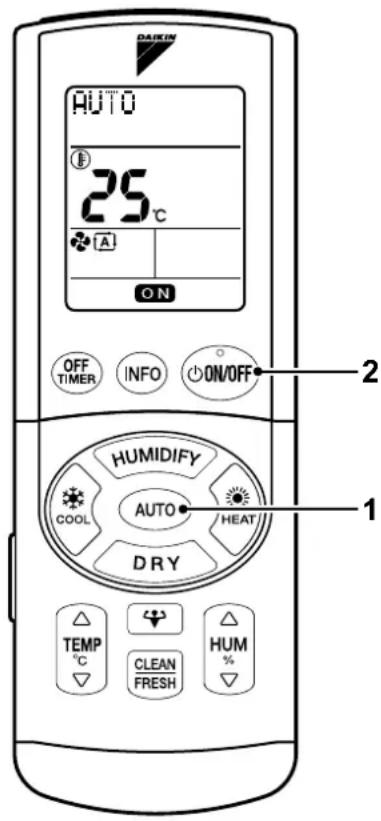

Drift med AUTO

Når du trykker på AUTO-knappen, kjører luftkondisjoneringsanlegget i henhold til romforholdene i automatisk modus.

1. Trykk på "AUTO

OPPVARMING: rød KJ∅LING: grønn

• Fargen på den flerfargede indikatorlampen endres etter hvilken drift som utføres.
• Når du trykker på AUTO-knappen, tennes lampefargen for den driften som er valgt av luftkondisjoneringsanlegget.

• Ved AUTO-drift velger systemet egnet driftsmodus (KJ∅LING eller OPPVARMING) på bakgrunn av romtemperaturen ved driftsstart.
• Systemet velger automatisk ny innstilling med jevne mellomrom for å bringe romtemperaturen opp til brukerinnstilt nivå.
• Hvis du ikke vil ha AUTO-drift, kan du velge driftsmodus og ønsket innstilling manuelt.

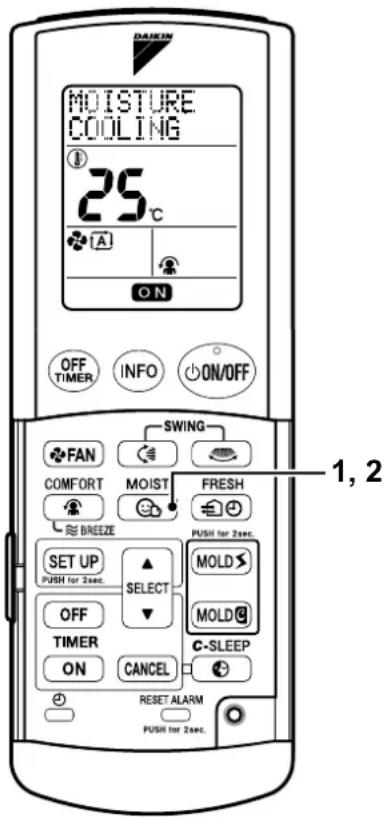

Drift med FUKTING

I denne modusen tilføres huden fuktighet.

1. Trykk på " " under drift.

Gul

Grønn

Oransje

Grønn

• Innstillingene for luftstrømhastighet og luftstrømretning endres til henholdsvis AUTO og KOMFORTABEL LUFTSTR∅M-MODUS.
• Modusen for AVKJ∅LENDE LUFTING kan ikke velges ved drift med FUKTING.

■ Endre temperaturinnstillingen

• De samme endringene som ved KJ∅LING og OPPVARMING er mulige. (side 8 og side 9)
• Luftfuktigheten og luftstrømhastigheten kan ikke endres.

■ Endre luftstrømretningen (side 11)

- Anbefalt luftstrømretning er KOMFORTABEL LUFTSTR∅M-MODUS, men den kan endres.

- Driftsmodusen går tilbake til forrige modus. Den flerfargede indikatorlampen på anlegget går også tilbake til forrige farge. - FUKTING-lampen på anlegget vil slukkes.

Merknad

• Den relative luftfuktigheten er høyere enn ved normal drift.
• Kan brukes med KJ∅LING, T∅RKEKJ∅LING, OPPVARMING og FUKTIG OPPVARMING.
• Driftsstøyen er noe høyere.

JUSTERE LUFTSTR∅MRETNING · KOMFORTABEL LUFTSTR∅M-MODUS · AVKJ∅LENDE LUFTING · LUFTSTR∅MHASTIGHET

Du oppnår en enda mer komfortabel luftstrøm ved å justere luftstrømretningen og luftstrømhastigheten.

1. Trykk på " " eller " " under drift.

(Ved vertikal retning.) Symbolet for luftstrømretning vises.

2. Trykk på " " eller " " igjen

■ Bruke 3-D-LUFTSTR∅M

3. Trykk på " " og deretter " " under drift.

4. Trykk på " " eller " " igjen

■ Drift med KOMFORTABEL LUFTSTRÖM-MODUS og AVKJ∅LENDE LUFTING

• Luftstrømretningen og luftstrømhastigheten justeres slik at luften fra anlegget ikke blåses direkte på personene i rommet.
• < KJ∅LING/T∅RKING> Klaffen går opp.
• Klaffen går ned.
• Luftstrømretningen er innstilt på "AUTO".
• Drift med AVKJ∅LENDE LUFTING kan brukes ved drift med KJ∅LING, "SARARA" T∅RKING og LUFTRENSNING MED HURTIGAVL∅PSKANAL.

■ Drift med AVKJ∅LENDE LUFTING

Fem nivåer for innstilling av luftstrømhastighet er tilgjengelige fra " til

"■" plussA og "

■ Endre luftstrømhastigheten

6. Trykk på "♣FAN" under drift. (Se tabellen til høyre.)

• KJ∅LING eller OPPVARMING med "♠" eller en annen lav luftstrømhastighet vil ikke kunne kjøle ned eller varme opp rommet tilstrekkelig.
• Lyddempet drift av innendørsanlegg Når luftstrømmen er innstilt på "↓" reduseres støyen fra innendørsanlegget.

Merknad

- Hvis anlegget kjøres med de horizontale lamellene pekende nedover og det stanses i drift med KJ∅LING, "SARARA" T∅RKING eller T∅RKEKJ∅LING, beveges lamellene automatisk etter omtrent én time. (Dette skal forhindre at det dannes kondens på dem.)

OBS!

- Sørg for å bruke fjernkontrollen til å justere luftstrømretningen. Hvis lamellene beveges manuelt, kan dette medføre at de ikke fungerer som de skal.

■ Merknad om drift med KOMFORTABEL LUFTSTRÖM-MODUS

- Vertikal bevegelse av de horisontale lamellene med hastigheten "1/f breeze" (bris) gir en komfortabel luftstrøm som tilsvarer bris. Romtemperaturen kjennes kjøligere ut med avkjølende lufting.

- Det bevegelige området for de horisontale lamellene varierer avhengig av driftsmodusen.

■ Merknad om 3-D-LUFTSTR∅M

- Med 3-D-LUFTSTR∅M sirkulerer den kalde luften (som gjerne samles langs gulvet) og den varme luften (som gjerne samles oppunder taket) i rommet, slik at det ikke oppstår kalde og varme områder.

1 Kjøling med komfortabel luftstrøm
2 Oppvarming med komfortabel luftstrøm
A Luftrensning med hurtigavløpskanal – Ventilasjon med tilførsel av frisk luft – Individuell drift
B "Sarara" tørking – kjøling
C Oppvarming – "Ururu" luftfukting

Drift med LUFTRENSNING MED HURTIGAVL∅PSKANAL · VENTILASJON MED TILF∅RSEL AV FRISK LUFT

Absorberingsevnen til det fotokatalytiske luftrensefilteret av titanapatitt og lufttilførselsfilteret samt nedbrytningsevnen til avløpskanalen reduserer skjemmende lukt og virus slik at luften i rommet renses.

1. Trykk på " CLEAN FBESH

(Kan brukes alene eller sammen med oppvarming eller kjøling.)

- Endres hver gang du trykker på knappen. (Brukes i stedet for VIFTE-drift.)

- Energien i avløpskanalen og det fotokatalytiske luftrensefilteret av titanapatitt renser luften i rommet.

■ Merknad om drift med VENTILASJON MED TILF∅RSEL AV FRISK LUFT

• Frisk luft hentes utenfra via utendørsanlegget.
• Støyen og lukten kan komme utenfra siden uteluften hentes inn i rommet. Driftsstøyen er noe høyere.
• Driftsstøyen kan endres, avhengig av temperaturen og luftfuktigheten utendørs.

• Den produserer elektroner i høy hastighet med sterk oksiderende effekt i anlegget for å bryte ned lukt og skadelige gasser. (Dette er trygt fordi elektronene i høy hastighet produseres og forsvinner inne i anlegget.)
  *Avløpskanalen spruter, med dette er ikke en funksjonsfeil.

BORTEVENTILASJON

Ventilerer rommet när du er borte for å opprettholde et komfortabelt klima.

1. Trykk på " "

• Stanser automatisk etter 4 timer.
• Standardinnstillingen er 4 timer.

2. Trykk på " "OFF TIMER

• Anlegget kan stilles inn på mellom 1 og 9 timer og med 1-times intervaller.
• Hvis du vil bruke både BORTEVENTILASJON og TIDSBRYTER PÅ, stiller du inn TIDSBRYTER PÅ først. (side 15)

■ Endre luftstrømretningen (side 11)

- Temperaturen, luftfuktigheten og luftstrømhastigheten kan ikke endres.

■ Annullere BORTEVENTILASJON

3. Trykk på "CANCEL

Merknad

■ Merknad om BORTEVENTILASJON
- Drift med VENTILASJON MED TILF∅RSEL AV FRISK LUFT og NEDTELLING FOR TIDSBRYTER AV kan stilles inn med samme knapp samtidig.

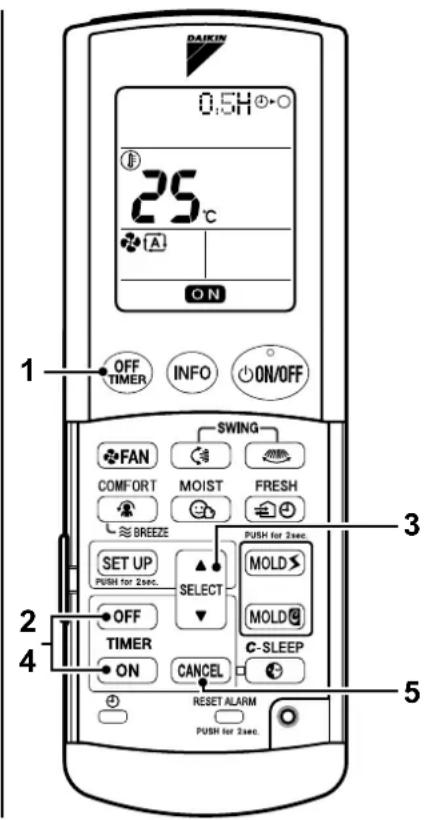

Tidsbryterfunksjoner er praktiske for å slå anlegget av eller på automatisk om kvelden eller om morgenen. Tidsbryteren har bare ett bruksområde om gangen. Still inn tidsbryteren for hvert bruksområde.

■ Drift med NEDTELLING FOR TIDSBRYTER AV

Still inn tidspunktet for stans.

1. Trykk på "OFF TIMER"

- Vist tid, som endres med 0,5-times intervall hver gang du trykker på knappen, er innstilt. Tiden fra 0,5 til 9,5 time kan stilles inn.

Oransje

■ Drift med TIDSBRYTER PÅ/AV

Still inn tidspunktet for TIDSBRYTER PÅ eller TIDSBRYTER AV.

• Kontroller at klokken går riktig. Hvis ikke, må du stille klokken. (side 7)
• Visningen av gjeldende tid forsvinner den tiden TIDSBRYTER PÅ/AV er opptatt.

2. Trykk på "OFF" for TIDSBRYTER AV, og trykk på "ON" for TIDSBRYTER PÅ.

* TIDSBRYTER AV

↓→○
vises.
blinker.

3. Trykk på " " for å angi tiden som skal reserveres.

4. Trykk på "OFF" for TIDSBRYTER AV, og trykk på "ON" for TIDSBRYTER PÅ.

Vist tid er innstilt.

* TIDSBRYTER AV

Oransje

■ Annullere drift med TIDSBRYTER

5. Trykk på "CANCEL"

- TIDSBRYTER-lampen slokkes, og driften med TIDSBRYTER annulleres.

Merknad

• Etter at en bryter er slått AV.
• Etter et strømbrudd.
• Etter å ha skiftet batterier i fjernkontrollen.

• Når du starter NEDTELLING FOR TIDSBRYTER AV og TIDSBRYTER AV, endrer anlegget automatisk innstilt temperatur 1 time senere for å hindre at rommet blir for varmt eller for kaldt. (∅ker med 0,5°C ved KJ∅LING eller T∅RKEKJ∅LING, og reduserer med 2°C ved OPPVARMING eller FUKTIG OPPVARMING.)
• Når du reserverer TIDSBRYTER PÅ, starter anlegget opp 1 time før for å sikre at angitt temperatur på fjernkontrollen oppnås innen innstilt tid.
• Når du bruker anlegget med NEDTELLING FOR TIDSBRYTER AV eller TIDSBRYTER AV, kan den faktiske driftstiden avvike fra den tiden brukeren har angitt.
• Når du har stilt inn TIDSBRYTER PÅ/AV, lagres tidsinnstillingen i minnet. NEDTELLING FOR TIDSBRYTER AV har imidlertid ikke denne minnefunksjonen. (Minnet slettes när fjernkontrollens batterier skiftes.)
• Kan ikke brukes ved drift med KOMFORTABEL S∅VN.

■ Kombinere TIDSBRYTER PÅ og TIDSBRYTER AV

- Se eksemplet til høyre om reservering i kombinasjon med NEDTELLING FOR TIDSBRYTER AV og TIDSBRYTER PÅ, samt om TIDSBRYTER AV og TIDSBRYTER PÅ.

■ Annullere kombinert reservering

• Trykk på "ON" og deretter "CANCEL" for å annullere bare TIDSBRYTER PÅ.
• Trykk på "OFF" og deretter "CANCEL" for å annullere bare TIDSBRYTER AV.
• Trykk på "OFF TIMER" flere ganger for å oppnå 9,5 time, og trykk på den deretter én gang til for å annullere bare NEDTELLING FOR TIDSBRYTER AV.

Eksempel:

Klokken er: 23:00 (luftkondisjoneringsanlegget går). Du vil at anlegget skal kjøre i 1 time til, og deretter at det skal slås på igjen kl. 7:00.

Still inn NEDTELLING FOR TIDSBRYTER AV til ④→○ 1 time senere.

Still inn TIDSBRYTER PÅ til ⏻▶ | kl. 7:00.

Still inn TIDSBRYTER AV til ⏻▶○ kl. 0:00. Still inn TIDSBRYTER PÅ til ⏻▶ | kl. 7:00.

Drift med KOMFORTABEL S∅VN

Regulerer romtemperaturen for å bidra til komfortabel søvn og behagelig oppvåkning.

• Kontroller at klokken går riktig. Hvis ikke, må du stille klokken. (side 7)
• Visningen av gjeldende tid forsvinner den tiden KOMFORTABEL S∅VN er angitt.

1. Trykk på "under drift.

2. Trykk på "for å angi tiden for oppvåkning.

- Når du foretar innstillinger mens anlegget ikke kjører, trykker du på "ON/OFF" for å starte driften.

■ Annullere drift med komfortabel søvn

4. Trykk på "CANCEL"

OBS!

• Gjør romtemperaturen komfortabel i god tid før du skal sove.

  KJ∅LING: 26°C - 29°C
  OPPVARMING: 20°C - 25°C
  For lavt innstilt temperatur kan føre til at du fryser när du sover.

Merknad

■ Merknad om drift med KOMFORTABEL S∅VN

• Kan brukes med KJ∅LING, T∅RKEKJ∅LING, FUKTENDE KJ∅LING, OPPVARMING, FUKTIG OPPVARMING og FUKTENDE OPPVARMING.
• Kan ikke brukes ved drift med TIDSBRYTER.

■ Slik bruker du drift med KOMFORTABEL S∅VN effektivt

• Når du starter drift med KOMFORTABEL S∅VN, synker innstilt temperatur med 2°C på 3 timer, og begynner deretter å stige med 1°C 1 time før innstilt tid, slik at du får en V-kurvet temperaturregulering. (Se tegningen til høyre.)
• Still inn luftstrømretningen slik at luften fra anlegget ikke blåses direkte på personene i rommet.

A Innstilt temperatur
B Sovetid
C Oppväkning
D Innstilt tid for oppvåkning

1. Trykk på "under drift.

• KRAFTIG drift stanser etter 20 minutter.

■ Endre luftstrømretningen (side 11)

- Temperaturen, luftfuktigheten og luftstrømhastigheten kan ikke endres.

■ Annullere KRAFTIG drift

2. Trykk på "igjen.

- Driftsmodusen går tilbake til forrige modus. Den flerfargede indikatorlampen på anlegget går også tilbake til forrige farge.

Merknad

■ Merknad om KRAFTIG drift

• Kan brukes med KJ∅LING, T∅RKEKJ∅LING, OPPVARMING, FUKTIG OPPVARMING og FUKTENDE OPPVARMING. (Kan ikke brukes når anlegget ikke kjører.)
  Når du trykker på "under KJ∅LING, T∅RKEKJ∅LING eller FUKTENDE KJ∅LING, endres driftsmodusen til KRAFTIG KJ∅LING.
  Når du trykker på "under OPPVARMING, FUKTIG OPPVARMING eller FUKTENDE OPPVARMING, endres driftsmodusen til KRAFTIG OPPVARMING.
• Driftsstøyen er noe høyere ved KRAFTIG drift.

INNSTILLING

Stiller inn anleggets drift og fjernkontrollskjermen slik du vil ha det.

1. Hold inne "SET" omtrent 2 sekunder.

- Innstillingsmodusen aktiveres.

2. Funksjonen endres hver gang du trykker på "SET UP PUSH for 2 sec.

3. Innstillingene endres hver gang du trykker på "sfor hvert element.

- Rett fjernkontrollen mot hovedanlegget for å foreta innstillingene.

Funksjon Innstilling Beskrivelse

BARNESIKRING PÅ/AV▼MUGGSIKRING PÅ/AV▼LYSSTYRKE FOR SKJERM▼PIP-volum▼KONTRAST-innstilling▼

OFF ◀▶ ONOFF ◀▶ ONHIGH◀▶ LOW◀▶ OFFLOW◀▶ HIGH◀▶ OFF1 ◀▶ 6 ◀▶ 1

Begrenset bruk av fjernkontrollen for å hindre at barn misbruker den. (Se merknad.)Hvis anlegget er innstilt med "MUGGSIKRING PÅ", kan det automatisk gå over til drift med MUGGSIKRING etter drift med T∅RKING, T∅RKEKJ∅LING eller KJ∅LING, avhengig av hvor lenge det har kjørt. Dette skjer for å torke opp luftkondisjoneringsanlegget innvendig. (side 18).Endrer lysstyrken på skjermen til innendørsanlegget.Angir volumet på mottakertonen.Stiller inn gråtonen for skjermen til fjernkontrollen.Kontrast 1 til 16 kan velges.

Innstilling fullført:
Skjermen til fjernkontrollen går tilbake til normalvisning hvis det ikke er foretatt noen innstilling innen 10 sekunder.
er standard.

Merknad

• Når du velger "PÄ" under innstillingen BARNESIKRING og deretter trykker på "SETUP", eller hvis du ikke foretar noen innstilling innen
  10 sekunder, aktiveres BARNESIKRING og "Vises på skjermen.
• Alle andre knappefunksjoner enn "sdeaktiveres i modusen med BARNESIKRING.
• Hvis du vil annullere BARNESIKRING, stiller du den inn på "AV" ved å følge trinnene ovenfor fra 1 til 3.

Tørker opp anlegget innvendig for å hindre mugg og skjemmende lukt.

■ Automatisk drift

(omtrent én gang hver 2. uke)

Hvis anlegget er innstilt på "MUGGSIKRING PÅ", starter driften med MUGGSIKRING automatisk etter at anlegget har kjørt i modusen "SARARA" T∅RKING eller KJ∅LING, avhengig av hvor lenge anlegget har kjørt (omtrent én gang hver 2. uke). (side 17) Standardinnstillingen er "MUGGSIKRING AV".

■ Manuell drift

1. Hold inne "Mjumtrent 2 sekunder når anlegget ikke kjører.

Driften med MUGGSIKRING starter.

Skjermbildet vil gå tilbake til normalvisning.

• Frontpanelet og den horisontale lamellen åpnes.
• Driften med MUGGSIKRING kjører i omtrent 3 timer, og den flerfargede indikatorlampen på anlegget endrer farge.

Farge på flerfarget indikatorlampe

2. Hold inne "Mg(igjen) i omtrent 2 sekunder.

• Frontpanelet og den horisontale lamellen lukkes.
• Den flerfargede indikatorlampen på anlegget slukkes.

Merknad

• Tørker opp luftkondisjoneringsanlegget innvendig ved hjelp av driftsmodusen VIFTE eller OPPVARMING for å suge ut luftfuktigheten og lede den utendørs. Dette hindrer dannelse av mugg og skjemmende lukt. Denne funksjonen er ikke utviklet for å fjerne eksisterende støv eller mugg.
• Ved drift med MUGGSIKRING kan det hende at romtemperaturen stiger og at luftfuktighet fra maskinen føres ut i rommet. Det kan dessuten forekomme noe lukt.
• Modusen kan ikke brukes hvis den utvendige temperaturen eller luftfuktigheten er svært høy.
• Det kan hende at utsugingen ikke kan kjøres, avhengig av temperaturen utendørs.
• Driftsmodusen MUGGSIKRING er ikke tilgjengelig hvis anlegget er slått av med NEDTELLING FOR TIDSBRYTER AV. Driftsmodusen MUGGSIKRING slås bare på automatisk hvis anlegget er blitt stanset ved hjelp av bryteren for drift/stans på fjernkontrollen eller hovedanlegget.
• Hvis drift med MUGGSIKRING stanses i AUTO-modus, startes driften automatisk neste gang, avhengig av hvor lenge anlegget var i gang. Still inn på "MUGGSIKRING AV" for å annullere AUTO-modus. (side 17)

Drift med ANTI-MUGG

Denne modusen avfukter luften i rommet og hindrer muggvekst. Kontinuerlig tørkedrift reduserer raskt luftfuktigheten i rommet.

1. Hold inne "Moiomtrent 2 sekunder når anlegget ikke kjører.

Driften med ANTI-MUGG starter.

Skjermbildet vil gå tilbake til normalvisning.

• Frontpanelet og den horisontale lamellen åpnes.
• Driften med ANTI-MUGG kjører i omtrent 3 timer, og den flerfargede indikatorlampen på anlegget endrer farge.

Farge på flerfarget indikatorlampe

• Blinker i rekkefølge under driften med ANTI-MUGG.

■ Hvis du vil stanse ANTI-MUGG under drift

2. Hold inne "Moligjen) i omtrent 2 sekunder.

• Frontpanelet og den horisontale lamellen lukkes.
• Den flerfargede indikatorlampen på anlegget slukkes.

Merknad

• Det kan hende at modusen ikke kan brukes, avhengig av temperaturen utendørs. Utendørstemperatur fra 12 til 40°C
• Det kan hende at temperaturen og luftfuktigheten ikke er tilfredsstillende under drift med ANTI-MUGG. Kjør denne driftsmodusen når ingen oppholder seg i rommet.
  Generelt sies det at muggvekst kan reduseres när luftfuktigheten er lavere enn 60%.

SKJERMBILDE FOR INFORMASJON

Viser temperaturen og luftfuktigheten i rommet samt utetemperaturen.

1. Trykk på "INFO

- När du har trykket på "INFO", retter du fjernkontrollen mot luftkondisjoneringsanlegget i 2 sekunder.

■ Skjermbildet endres hver gang du trykker på "NFO

• Signalet fra luftkondisjoneringsanlegget mottas ikke skikkelig hvis "Reception Failed" (Mottak mislyktes) vises när du trykker på "INFO". Gjenta mens du retter fjernkontrollen mot luftkondisjoneringsanlegget.
• Under drift med KJ∅LING eller "SARARA" T∅RKING hender det at vist utetemperatur er høyere enn den faktisk er, eller at den angis som lavere i modusen OPPVARMING (spesielt hvis det har samlet seg rim på utendørsanlegget). Dette skyldes påvirkning fra luften som blåses ut av utendørsanlegget, eller temperaturen til varmeveksleren.
• Den laveste innendørs- og utendørstemperaturen som kan vises, er -9^ . Denne verdien vises selv om den faktiske temperaturen er lavere. Den høyeste temperaturen er 39^ . Denne verdien vises selv om den faktiske temperaturen er høyere.
• Temperaturene innendørs og utendørs samt luftfuktigheten som vises, tilsvarer verdiene nær følerne som er festet på hovedanlegget.
• Vist temperatur og luftfuktighet bør forstås som anslag, ettersom de kan påvirkes dersom det er gjenstander nær følerne eller som følge av direkte sollys, avhengig av hvor luftkondisjoneringsanlegget er installert.

Vedlikehold og rengjøring

Oppslagsoversikt for rengjøring

FARE

• Før rengjøring må du sørge for å stanse anlegget og slå bryteren AV.
• Ikke berør metalldelene i innendørsanlegget. Dette kan medføre personskade.

1. Frontpanel

Tørkes av hvis det blir skittent.

(Rengjøring: side 22)

2. Luftfilter

Støvsuges/skylles hvis "RENGJ∅R FILTER" vises.

(Rengjøring: side 22.)

3. Lufttilførselsfilter (gult)

Støvsuges hver 3. måned.

- Skiftes etter 1 år.

(Rengjøring: side 26.)

4. Fotokatalytisk luftrensefilter av titanapatitt (svart)

Bløtlegges hvis "RENGJ∅R AVL∅PSKANAL" vises.

(Rengjøring: side 24.)

5. Luktfjerningsfilter for avløpskanal (svart)

Bløtlegges hvis "RENGJ∅R FILTER" vises.

(Rengjøring: side 24.)

6. ∅vre panel

Tørkes av hvis det blir skittent.

(Rengjøring: side 22.)

7. Avløpskanal

Bløtlegges hvis "RENGJ∅R AVL∅PSKANAL" vises.

(Rengjøring: side 24.)

Tilbakestille indikatorlampen for filterrengjøring

Når anlegget ikke brukes, kan det hende at indikatorlampen for filterrengjøring vises på fjernkontrollen, avhengig av hvor lenge anlegget har vært i drift. Dette symbolet angir tidspunktet for rengjøring av luftfilteret, det fotokatalytiske luftrensefilteret av titanapatitt, luktfjerningsfilteret for avløpskanal eller avløpskanalen.

1. Etter rengjøring trykker du på "∅FTELARM" omtrent 2 sekunder mens du retter fjernkontrollen mot hovedanlegget som er slått på.

- Symbolet forsvinner.

Merknad

• Symbolet "RENGJ∅R FILTER" vises etter omtrent 340 timers drift.
• Symbolet "RENGJ∅R AVL∅PSKANAL" vises etter omtrent 1 800 timers drift.
• Hvis du fortsetter å bruke anlegget uten å rengjøre det når symbolet "RENGJ∅R AVL∅PSKANAL" vises, reduseres luktfjerningsevnen.
• Regelmessig rengjøring gir energisparing.

Installere og ta av frontpanelet

FARE

- Du må bare åpne frontpanelet etter at anlegget er slätt av. Hvis panelet åpnes under drift, kan panelet falle av.

1. Åpne frontpanelet.

- Plasser én finger på panelknasten på hver side av frontpanelet.

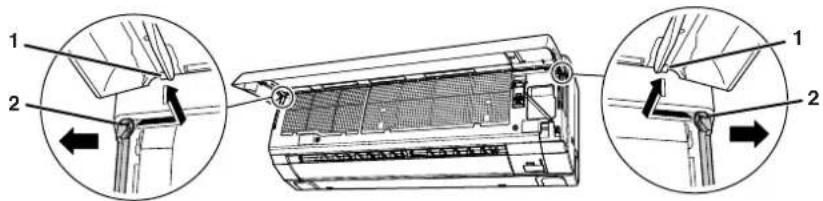

2. Ta av frontpanelet.

- Strekk ut akselhullet, og fjern rotasjonsakselen. (Både på venstre og høyre side.)

3. Sett på frontpanelet.

- Plasser de roterende akslene på hver side av frontpanelet i hullene, og lukk det langsomt. (Trykk på hver side av frontpanelet.)

1 Akselhull
2 Rotasjonsaksel

Installere og ta av det øvre panelet

1. Ta av frontpanelet, og trekk ut luftfilteret. (side 22)

2. Ta av det øvre panelet.

1) Hold fast i de 2 knastene på hver side av det øvre panelet, og trekk det fremover for å løsne det.
2) Løsne knasten i midten, og løft.

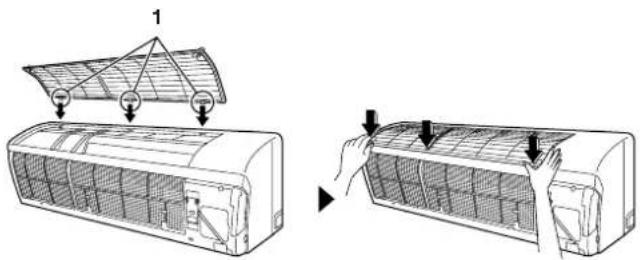

3. Sett på det øvre panelet.

• Sett fast de 3 knastene på baksiden av det øvre panelet, og skyv det deretter nedover.
• Skyv det øvre panelet nedover til det klikker på plass.

Rengjøring av de ulike komponentene

• Tørk det med en myk klut fuktet med vann. (Du må bare bruke et nøytralt vaskemiddel.)
• Hvis du vasker frontpanelet med vann, må du tørke av det med en klut, og la det tørke i skyggen etter vask.

!FARE

• Når du tar av eller setter på frontpanelet, må du bruke en solid og stabil krakk og se hvor du går.
• Når du tar av eller setter på frontpanelet, må du støtte det ordentlig med hånden så det ikke faller ned.
• Til rengjøring må du ikke bruke varmt vann over 40°C, rensebensin, bensin, tynner eller andre flyktige oljer, poleringsmiddel, skurebørste eller skuremidler.
• Etter rengjøring må du påse at frontpanelet sitter ordentlig fast.
• Tørk frontpanelet med en myk klut. Hvis du bruker en stiv fille, kan det oppstå riper.

Rengjøre luftfilteret

1. Åpne frontpanelet.

- Äpne frontpanelet ved å plassere én finger på panelknasten på hver side av frontpanelet, og hold det oppe med støtteplaten til høyre.

2. Trekk ut luftfiltrene.

- Skyv luftfilteret litt opp.

- Trekk luftfilteret ned.

3. Rengjør luftfilteret.

• Rengjør luftfiltrene med vann eller støvsuger.
• Hvis støvet ikke lar seg lett fjerne, kan de vaskes med nøytralt vaskemiddel utspedd i lunkent vann og tørke dem i skyggen.

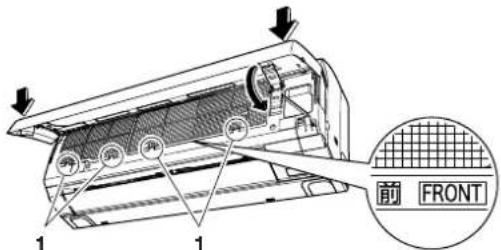

4. Sett på plass luftfilteret, og lukk frontpanelet.

• Sett inn luftfilteret med merket "FRONT" foran.
  • Pass på å sette i de to knastene under.
• Sett støtteplaten tilbake slik den var plassert.
• Trykk på hver side av frontpanelet.

- Brukes anlegget uten rengjøring, reduseres evnen til KJ∅LING eller OPPVARMING, og det er sløsing med strøm.

Sette på og ta av luktfjerningsfilteret for avløpskanal, det fotokatalytiske luftrensefilteret av titanapatitt samt avløpskanalen

1. Åpne frontpanelet, og trekk ut luftfilteret. (side 22)

1 Fotokatalytisk luftrensefilter av titanapatitt
2 Avløpskanal
3 Luktfjerningsfilter for avløpskanal

Ta av

2. Ta av luktfjerningsfilteret for avløpskanal.

- Løsne knasten, og trekk knotten nedover.

1 Knott
2 Knast
3 Luktfjerningsfilter for avløpskanal

3. Trekk ut avløpskanalen.

- Hold fast i midten av håndtaket, og trekk nedover.

1 Avløpskanal

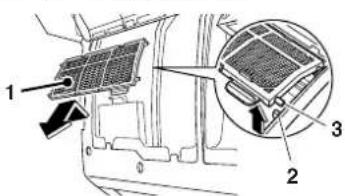

4. Ta av det fotokatalytiske luftrensefilteret av titanapatitt.

- Trekk opp filterrammen, løsne knastene på hver side av det fotokatalytiske luftrensefilteret av titanapatitt fra krokene, og trekk filteret nedover.

1 Fotokatalytisk luftrensefilter av titanapatitt
2 Krok
3 Knast

Sette på

5. Sett avløpskanalen tilbake slik den var plassert.

- Sett på avløpskanalen i motsatt rekkefølge som du tok den av (se punkt 3).

6. Sett på luktfjerningsfilteret for avløpskanal.

- Skyv inn luktfjerningsfilteret for avløpskanal til det klikker på plass.

- Sett de 2 øvre knastene på det fotokatalytiske luftrensefilteret av titanapatitt inn i skinnene på hovedanlegget, og fest deretter de 2 nedre knastene.

1 Skinne
2 ∅vre knaster (2 steder)
3 Nedre knaster (2 steder)

8. Sett på plass luftfilteret, og lukk frontpanelet.

Rengjøre luktfjerningsfilteret for avløpskanal, det fotokatalytiske luftrensefilteret av titanapatitt samt avløpskanalen

■ Sette på og ta av hver enkelt del (side 23)

Luktfjerningsfilter for avløpskanal/fotokatalytisk luftrensefilter av titanapatitt

Støvsuges rent for støv, og bløtlegges deretter i varmt eller lunkent vann i 10 til 15 minutter hvis det er svært skittent.

Bruk ikke vaskemiddel. Dette kan redusere luktfjerningsevnen.Filteret må ikke skrubbes.Ta ikke ut filteret av rammen når det bløtlegges.Etter bløtlegging lar du vannet renne av, og deretter tørkes filteret godt i skyggen.Klem ikke ut vannet av filteret.

Avløpskanal

1) Bløtlegges i varmt vann tilsatt et mildt vaskemiddel i omtrent 1 time.		• Du må følge anvisningene om mengden vaskemiddel som kan tilsettes.• Bruk ikke vaskepulver eller alkalisk vaskemiddel.• Hvis avløpskanalen er svært skitten, kan den demonteres og rengjøres med bomullspinner e.l. (Instruksjoner for demontering: side 25.)Demontert1 Utløpsplate2 PlastdekselUtløpsplate1 Ikke berør stiften på utløpsplaten.Ikke berør stiften på utløpsplaten (2 steder). Hvis stiften bøyes, påvirkes anleggets evne til å fjerne lukt.
2) Skylles under rennende vann, og bløtlegges i varmt eller lunkent vann igjen.
3) Skylles under rennende vann.
4) La vannet renne av, og la den tørke på et skyggefullt og luftig sted i omtrent 1 dag.

■ Tilbakestille indikatorlampen for filterrengjøring (side 20)

OBS!

- Luktfjerningsevnen reduseres hvis anlegget brukes uten rengjøring.

■ Luktfjerningsfilter for avløpskanal ■ Fotokatalytisk luftrensefilter

(Hvert 3. år)

- Løsne filteret fra filterrammen, og erstatt det med et nytt filter.

1 Filterramme

• Luktfjerningsfilteret for avløpskanal og det fotokatalytiske luftrensefilteret av titanapatitt er like på begge sider.
• Brukte luftfiltre håndteres som brennbart avfall (materiale: papir).

Fotokatalytisk luftrensefilter av titanapatitt

(Hvert 3. år)

1 Hull (4 steder)
2 Filterramme
3 Fotokatalytisk luftrensefilter av titanapatitt
4 Knaster (4 steder)

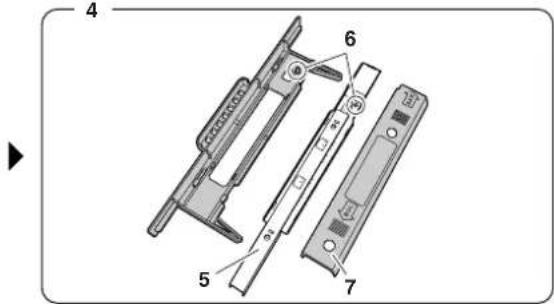

Slik demonterer og monterer du avløpskanalen

■ Avløpskanalen skal demonteres før den kastes.

Slik demonteres den

• Bruk vernehansker.
• Plasser den ene hånden på delen merket med skyv på plastdelen med den andre hånden.
• Demonter avløpskanalen ved å løsne plastdekselet og utløpsplaten.
• Sett sammen de ulike låsemekanismene på avløpskanalen, og monter den slik den var.

1 Avløpskanal
2 Plasser en finger på delen merket med.
3 Skyv på plastdelen.
4 Demontert
5 Utløpsplate
6 Låsemekanisme
7 Plastdeksel

FARE

- Vær forsiktig så du ikke kutter deg under demontering og montering av avløpskanalen.

Sette på, rengjøre og skifte lufttilførselsfilteret

(Rengjøres hver 3. måned, og skiftes etter 1 år.)

1. Åpne frontpanelet for å skyve ut luftfilteret og det fotokatalytiske luftrensefilteret av titanapatitt. (side 22 og 23)

2. Skyv lufttilførselsfilteret oppover.

1 Oppover
2 Lufttilførsel

3. Rengjøre

• Fjern støvet med støvsuger.
- Filteret er svært skjørt i vann. Skyll ikke filteret.

Skifte

1 Knaster (4 steder)
2 Filterramme
3 Lufttilførselsfilter
4 Plasser filteret med tapesiden vendt ned.
5 Filterramme
6 Hull (4 steder)

1. Sett lufttilførselsfilteret tilbake slik det var plassert.
2. Sett tilbake det fotokatalytiske luftrensefilteret av titanapatitt og luftfilteret slik de stod, og lukk frontpanelet. (side 22 og 23)

!FARE

- Husk å sette på plass filteret etter rengjøring slik det stod. Hvis anlegget brukes i modusen LUFTFUKTING uten at filteret er på plass, kan dette føre til at det dannes kondens på innsiden av panelet eller andre steder, som igjen vil føre til at det lekker vann.

Rengjøre innendørsanlegget og fjernkontrollen

• Tørkes med en myk, tørr klut.

Til rengjøring må du ikke bruke varmt vann over 40°C, rensebensin, bensin, tynner eller andre flyktige oljer, poleringsmiddel, skurebørste eller skuremidler.

Merknad

■ Luktfjerningsfilteret for avløpskanal og det fotokatalytiske luftrensefilteret av titanapatitt bør rengjøres jevnlig. Vi anbefaler at filteret skiftes i følgende situasjoner.

• Hvis det skades under rengjøring ettersom det er lagd av papir.
• Hvis det er svært skittent etter lang tids bruk.

Artikkel Delnr.

Sett med luftrensefilter KAF974B42S
Lufttilførselsfilter (med ramme) KAF963A43

■ Kontakt butikken der du kjøpte luftkondisjoneringsanlegget for å bestille det fotokatalytiske luftrensefilteret av titanapatitt, luktfjerningsfilteret for avløpskanal, lufttilførselsfilteret samt avløpskanalen.
■ Bruk av de skitne delene vil føre til følgende:

• Hindre skikkelig luftrensing.
  • Hindre skikkelig luktfjerning.
• Redusere kapasiteten for KJ∅LING og OPPVARMING.
• Forårsake at anlegget produserer skjemmende lukt.

Kontroller følgende

■ Kontroller at utendørsanleggets sokkel, stativ og andre koblinger ikke er nedbrutt eller korrodert.
■ Kontroller at ikke noe blokkerer luftinntakene og -utløpene på innendørs- og utendørsanlegget.
■ Kontroller at dreneringsvannet renner fritt ut av dreneringsslangen under drift med KJ∅LING eller T∅RKING.
- Ser du ikke noe vann, kan det hende at det lekker vann fra innendørsanlegget.
Stans i så fall anlegget, og kontakt butikken.
■ Er jordledningen frakoblet eller brutt på midten?
- En mangelfull jordledning kan medføre elektrisk støt. Kontakt butikken.

Før langvarig driftsstans

1. Bruk "MUGGSIKRING" i flere timer på en dag med oppholdsvær for å tørke opp anlegget innvendig.

1. Etter driftsstans slås bryteren for luftkondisjoneringsanlegget av.

2. Rengjør luftfiltrene, og sett dem på igjen.

3. Ta ut batteriene av fjernkontrollen.

Feilsøking

Følgende tilfeller er ikke feil ved luftkondisjoneringsanlegget, men de skyldes ulike årsaker. Du kan bare fortsette å bruke anlegget.

Problem Forklaring
Anlegget starter ikke med én gang.• Hvis det ble trykket på PÅ/AV-knappen kort tid etter at anlegget ble stanset.• Når modus ble valgt på nytt.	• Dette er for å beskytte luftkondisjoneringsanlegget.Du bør vente omtrent 3 minutter.
Det kommer ikke varmluft kort tid etter at oppvarming er startet.	• Luftkondisjoneringsanlegget varmes opp.Du bør vente 1 til 4 minutter.
Lager lyd.	■ Klikkelyder kan høres når anlegget enten kjører eller stanses• Dette er enten lyden av ventilene som regulerer kjølemediet, eller de elektriske delene som arbeider.■ Lyden av rennende vann• Kjølemediet strømmer gjennom luftkondisjoneringsanlegget.■ Prustelyd• Kjølemediestrømmen gjennom luftkondisjoneringsanlegget skifter.■ Knakelyd• Selve luftkondisjoneringsanlegget utvider seg eller trekker seg sammen som følge av svingninger ved luftfuktigheten.■ Klaprelyd• Kan høres at det kommer fra innsiden av luftkondisjoneringsanlegget når ventilatoren er på og rommet er lukket. Åpne et vindu eller slå av ventilatoren.■ Klikkelyder kan høres når anlegget enten kjører eller stanses• Dette er lyden av de elektriske delene som arbeider når frontpanelet åpnes eller lukkes.■ Prustelyd, knakelyd eller lyden av brann• Dette er lyden av utslipp fra avløpskanalen.
Spruter ved drift med LUFTFUKTING eller VENTILASJON.	• Dette er lyden av fuktet eller ventilert luft som slippes ut.• Driftsstøyen kan endres, avhengig av temperaturen og luftfuktigheten utendørs.
Lager lyd ved drift med LUFTFUKTING.	■ Driftsstøyen endres• Dette skyldes at viften for luftfukting beveger seg eller stanser.
Innendørsanlegget lager lyd selv etter at drift med LUFTFUKTING er stanset.	• Viften for luftfukting roterer i omtrent 3 minutter etter driftsstans for å beskytte produktet.
Anlegget stanser under OPPVARMING, og lyden av rennende vann kan høres.	• Rimet på utendørsanlegget fjernes. Du bør vente omtrent 3 til 10 minutter.
Utendørsanlegget avgir vann eller damp.	■ I drift med OPPVARMING• Rimet på utendørsanlegget tiner til vann eller damp når luftkondisjoneringsanlegget er i avisingsdrift.■ I drift med KJ∅LING• Fuktighet i luften kondenserer til vann på den kjølige overflaten til utendørsanleggets rør, og drypper ned.
Det kommer tåke fra innendørsanlegget.	• Dette skjer når luften i rommet avkjøles til tåke av kaldluften som strømmer gjennom rommet under drift med KJ∅LING.• Dette skyldes at fuktighet på varmeveksleren fordamper når drift med "SARARA" T∅RKING kjøres etter drift med KJ∅LING eller T∅RKEKJ∅LING.
Det kommer lukt fra innendørsanlegget.	• Dette skjer når lukt fra rommet, møbler eller sigaretter absorberes i anlegget og slippes ut sammen med luftstrømmen.(Hvis dette skjer, anbefaler vi at du at du får innendørsanlegget rengjort av en tekniker. Kontakt butikken der du kjøpte luftkondisjoneringsanlegget.)• Lukten kan komme utenfra. Stans driften med "URURU" LUFTFUKTING for å fjerne årsaken til lukten.
Det blåser kaldluft i begynnelsen av drift med "SARARA" T∅RKING.	• Dette skyldes at luftkondisjoneringsanlegget ikke er varmet opp.
Utendørsviften går når luftkondisjoneringsanlegget ikke er i drift.	■ Etter at anlegget er stanset:• Utendørsviften fortsetter å gå i 60 sekunder for å beskytte anlegget.■ Når luftkondisjoneringsanlegget ikke er i gang:• Hvis utetemperaturen er svært høy, begynner utendørsviften å gå for å beskytte anlegget.
Driften stanset brått.(Flerfarget indikatorlampe lyser.)	• Luftkondisjoneringsanlegget kan stanse hvis det plutselig oppstår en stor spenningssvingning.Dette skjer for å beskytte anlegget. Anlegget begynner å gå igjen automatisk etter omtrent 3 minutter.
Anlegget stanser brått (i modusen TIDSBRYTER PÅ).	• Når du reserverer TIDSBRYTER PÅ, starter anlegget opp 1 time før for å sikre at angitt temperatur på fjernkontrollen oppnås innen innstilt tid. Hvis du bruker fjernkontrollen i løpet av denne tiden (bortsett fra drifts-/stoppknappen), stanser anlegget. Start anlegget på nytt med fjernkontrollen.
Anlegget er i gang selv om den flerfargede indikatorlampen er slukket.	• Den flerfargede indikatorlampen slukkes hvis "Monitor AV" stilles inn ved hjelp av fjernkontrollen.
Anlegget fortsetter å kjøre selv etter at drift med "SARARA" T∅RKING, T∅RKEKJ∅LING eller KJ∅LING er stanset.	• Driften med MUGGSIKRING starter. (Hvis du ikke vil bruke den, stiller du inn på "MUGGSIKRING AV" ved hjelp av fjernkontrollen (side 18)

Problem Kontroller følgende
Luftkondisjoneringsanlegget går ikke.(Flerfarget indikatorlampe er slukket.)	Er en bryter blitt slått AV, eller er det gått en sikring?Er det strømbrudd?Er det batterier i fjernkontrollen?Er tidsbryteren riktig innstilt?
Luftkondisjoneringsanlegget går ikke.(Flerfarget indikatorlampe blinker.)	Slå av bryteren, og start deretter anlegget med fjernkontrollen.Hvis indikatorlampen fortsatt blinker, må du kontakte butikken der du kjøpte luftkondisjoneringsanlegget.Slå av bryteren.
Anlegget stanser plutselig.(Flerfarget indikatorlampe blinker.)	Er luftfiltrene rene?Er det noe som blokkerer luftinntaket eller -utløpet på innendørs- og utendørsanlegget?Rengjør luftfiltrene eller fjern alle hindringer, og slå bryteren AV. Slå den deretter PÅ igjen, og prøv å betjene anlegget med fjernkontrollen. Hvis indikatorlampen fortsatt blinker, må du kontakte butikken der du kjøpte luftkondisjoneringsanlegget.Slå av bryteren.
Därlig avkjølings-/oppvarmingseffekt.	Er luftfiltrene rene?Er det noe som blokkerer luftinntaket eller -utløpet på innendørs- og utendørsanlegget?Er temperaturen riktig innstilt?Er vinduer og dører lukket?Er luftstrømhastigheten og luftstrømretningen riktig innstilt?Roterer ventilatorviften?
Det skjer noe unormalt under drift.	Plasserer du hånden inne i hovedanlegget mens det kjører? (Berører du anlegget innwendig?)Hvis du plasserer hånden (eller berører noe) inne i anlegget, kan dette føre til funksjonsfeil som følge av statisk utladning. Du må ikke plassere hånden inn i hovedanlegget.Lyn eller radiobølger kan forstyrre anlegget. Slå bryteren AV, slå den PÅ igjen, og prøv å betjene anlegget med fjernkontrollen.
Frontpanelet åpnes ikke.(Flerfarget indikatorlampe blinker.)	Sitter det noe fast i frontpanelet?Fjern gjenstanden, og forsøk å betjene det igjen med fjernkontrollen.Hvis panelet fortsatt ikke åpnes, kontakter du forhandleren dersom driftslampen fortsatt blinker.

Problem Kontroller følgende

Den flerfargede indikatorlampen blinker en viss tid (omtrent 2 minutter) ved begynnelsen av eller under drift med LUFTRENSNING MED HURTIGAVL∅PSKANAL.

• Er avløpskanalen skikkelig installert?
• Slå av bryteren, kontroller at avløpskanalen er skikkelig installert, slå på strømmen, og betjen deretter anlegget igjen med fjernkontrollen.
• Hvis indikatorlampen fortsatt blinker, må du kontakte butikken der du kjøpte luftkondisjoneringsanlegget.

Kontakt butikken omgående.

ADVARSEL

■ Hvis det skjer noe unormalt (for eksempel brent lukt), må du stanse anlegget og slå bryteren AV.

Fortsatt drift i en unormal tilstand kan medføre feil, elektrisk støt eller brann.

Kontakt butikken der du kjøpte luftkondisjoneringsanlegget.

■ Ikke forsøk å reparere eller endre noe på luftkondisjoneringsanlegget selv.

Feilaktig arbeid kan medføre elektrisk støt eller brann.

Kontakt butikken der du kjøpte luftkondisjoneringsanlegget.

■ Hvis luftkondisjoneringsanlegget ikke kjøler (eller varmer), kan kjølemedielekkasje være en mulig årsak, så kontakt derfor forhandleren. Rådfør deg med en reparatør om eventuelle reparasjoner når du fyller på kjølemedium.

Kjølemediet som brukes i luftkondisjoneringsanlegget er trygt. Kjølemediet lekker vanligvis ikke, men hvis det skulle lekke ut i rommet og komme i kontakt med flammer, blant annet flammer fra vifteovner, gasskomfyrer, gasskaminer e.l., kan det dannes giftig gass.

Kontakt butikken omgående hvis ett av følgende symptomer inntreffer.

■ Strømledningen er unormalt varm eller skadd.
■ Det høres en unormal lyd under drift.
■ Det er kommet en gjenstand eller vann inn i anlegget.
■ Et vern, en sikring eller jordfeilbryteren slår av anlegget ofte.
■ En bryter eller knapp virker ofte ikke som den skal.
■ Det lukter brent.
■ Det lekker vann fra innendørsanlegget.

Slå bryteren AV, og kontakt butikken.

Det kommer kald eller varm luft fra anlegget, men den flerfargede indikatorlampen blinker en viss tid (omtrent 2 minutter) på begynnelsen av eller under drift.

Dette indikerer funksjonsfeil eller begynnende svikt ved luftfukteren eller noen av følerne. Anlegget kjører midlertidig i modusen KJ∅LING/OPPVARMING. Kontakt forhandleren.

■ Etter et strømbrudd

Luftkondisjoneringsanlegget begynner å gå igjen automatisk etter ca. 3 minutter. Det er bare å vente en liten stund.

- Modusen ANTI-MUGG, MUGGSIKRING og KOMFORTABEL S∅VN annulleres. Still inn modusen på nytt.

■ Lyn

Hvis lynet kan slå ned i nabolaget, må du stanse anlegget og slå bryteren AV for å beskytte anlegget.

Krav til kassering

Luftkondisjoneringsproduktet er merket med dette symbolet. Det betyr at elektriske og elektroniske produkter ikke skal blandes med usortert husholdningsavfall.

Systemet må ikke demonteres på egen hånd. Luftkondisjoneringsanlegget må demonteres og kjølemediet, oljen og eventuelle andre deler tas hånd om av kvalifisert montør i overensstemmelse med gjeldende lokale og nasjonale forskrifter.

Luftkondisjoneringsanlegg må håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning. Ved å sikre at dette produktet avhendes på riktig måte, bidrar du til å avverge potensielle negative konsekvenser for miljø og human helsetilstand.

Kontakt montøren eller lokale myndigheter for mer informasjon.

Batterier må fjernes fra fjernkontrollen og kastes i henhold til gjeldende lokale og nasjonale forskrifter.

Vi anbefaler jevnlig vedlikehold.

Under visse forhold kan innsiden av anlegget bli skittent etter flere sesongers bruk, slik at effekten blir dårlig. Vi anbefaler at du får en spesialist til å utføre periodisk vedlikehold, i tillegg til den vanlige rengjøringen som utføres av brukeren. Når det gjelder spesialistvedlikehold, bør du kontakte butikken der du kjøpte luftkondisjoneringsanlegget. Vedlikeholdskostnadene må dekkes av brukeren.

■ FEILDIAGNOSTISERING VIA FJERNKONTROLLEN

I serie ARC447A1 indikerer temperaturvisningene på hovedanlegget tilsvarende koder.

1. Når AVBRYT-knappen holdes nede i 5 sekunder, blinker symbolet "00 på temperaturvisningen.

1. Trykk gjentatte ganger på AVBRYT-knappen til du hører en vedvarende pipetone.

- Kodeindikasjonen endres som gjengitt under og varsler med en lang pipetone.

KODE BETYDNING
SYSTEM	00 NORMAL
	UA FEIL VED KOMBINERT INNEND∅RS-/UTEND∅RSANLEGG
	U0 LITE KJ∅LEMEDIUM
	U2 SPENNINGSFALL ELLER OVERSPENNING PÅ HOVEDKRETSEN
	U4 OVERF∅RINGSFEIL (MELLOM INNEND∅RSANLEGG OG UTEND∅RSANLEGG)
	U7 OVERF∅RINGSFEIL VED KRETSKORT
INNEND∅RSANLEGG	AH	FEIL VED AVL∅PSKANAL
	A1	INNEND∅RS KRETSKORT DEFEKT
	A5	H∅YTRYKKSKONTROLL ELLER FRYSEVERN
	A6	VIFTEMOTORFEIL
	CC	FEIL VED LUFTFUKTIGHETSF∅LER
	C4	DEFEKT TEMPERATURF∅LER I VARMEVEKSLER
	C7	FEIL VED APNING/LUKKING AV FRONTPANEL
	C9	DEFEKT TEMPERATURF∅LER FOR INNSUGINGSLUFT
	UA	SLANGELENGDE IKKE ANGITT
UTEND∅RSANLEGG	EA	VEKSLINGSFEIL VED KJ∅LING/OPPVARMING
	E1	KRETSKORTFEIL
	E5	OVERBELASTNING STARTET
	E6	DEFEKT KOMPRESSORSTART
	E7	DC VIFTEMOTORFEIL
	E8	INNGANGSOVERSTR∅M
	FA	DEFEKT EJEKSJONSTRYKK
	F3	UTL∅PSR∅RKONTROLL H∅Y TEMPERATUR
	F6	H∅YTRYKKSKONTROLL (I KJ∅LING)
	H0	F∅LERFEIL
	H1	FUKTERFEIL
	H6	DRIFTSSTANS PGA. DEFEKT POSISJONSDETEKTERINGSF∅LER
	H8	UNORMAL STR∅MTRANSFORMATOR
	H9	DEFEKT TEMPERATURF∅LER FOR INNSUGINGSLUFT
	J3	DEFEKT TEMPERATURF∅LER PÅ UTL∅PSR∅R
	J6	DEFEKT TEMPERATURF∅LER I VARMEVEKSLER
	L3	VARMEFEIL ELEKTRISKE DELER
	L4	H∅Y TEMPERATUR I VEKSELRETTERKRETSENS KJ∅LELEGEME
	L5	OVERSTR∅M UT
	P4	DEFEKT TEMPERATURF∅LER I VEKSELRETTERKRETSENS KJ∅LELEGEME
LUFTFUKTER	PA	DEFEKT BRUTT LEDNING VARMEAPPARAT
	PH	DEFEKT TERMISTOR PÅ UTL∅P TIL LUFTFUKTERVIFTE, FEIL VED TEMPERATUR PÅ VARMEAPPARAT
	P9	LÅS FOR LUFTFUKTERVIFTE

Merknad
