BRUKSANVISNING 25696 Craftsman

Håndbok med bruksanvisninger Vennligst les nøye gjennom disse bruksanvisningene for å være siker på at du forstår de før du tar maskinen i bruk.

Instruktionsbog

• Bruksanvisningene må leses nøye. Pass godt på at du gjør deg kjent med betjeningsutstyret og lærer hvordan det skal brukes.
• La aldri barn eller uvedkommende personer som ikke er kjente med bruksanvisningene bruke gressklipperen/traktoren. Lokale retningslinjer kan eventuelt begrense operatørens aldersgrense.
• Bruk aldri gressklipperen mens folk, spesielt barn eller dyr, béfinner seg i nærheten.
• Husk alltid på at operatøren eller brukeren har ansvaret for de ulykker eller farer som eventuelt forekommer på andre mennesker eller deres eiendommer.
  • Passagerer må ikke medtages.

• Alle førere bør oppsøke og anskaffe seg både profesjonell og praktisk opplæring. Denne type opplæring bør legge vekt på det følgende:

• Behov for omtanke og konsentrasjon mens drift av førerstyrte maskiner finner sted;

• kontroll av en førerstyrt gressklipper i nedoverbakke vil ikke bli gjenvunnet kun ved bruk av bremsen.

Hovedårsaken til tap av denne type kontroll er det følgende:

a) utilstrekkelig grep i rattet;
b) for fort kjøring;
c) utilstrekkelig bruk av bremsen;
d) maskintypen egner seg ikke til denne oppgaven;
e) mangel på forståelse av virkningene fra bakkeforhold, spesielt i nedoverbakke;
f) feil feste- og belastningsfordeling.

II. FORBEREDELSE

• For at mindske brandfare – før brug, når der påfyldes brændstof og efterhvert klippearbejde – bør traktor, klipper og afskærmninger efterses samt ophobet affald fjernes.
• Når gressklipperen/traktoren er i bruk, er det viktig at føreren alltid bruker kraftige sko og lange bukser. Kjøretøyet må ikke drives barbent eller med åpne sandaler.

• Kontroller hele området hvor utstyret skal brukes og fjern eventuelle ting som lett kan bli slengt omkring av maskinen.
  • ADVARSEL - Bensin er meget brannfarlig.

• Oppbevar brensel i spesielle beholdere laget til dette formål.

• Fyll kun på bensin utendørs. Det er viktig å huske på at røyking mens man fyller på bensin er meget farlig.
• Bensinen må tilsettes för maskinen startes. Ta aldri lokket av bensintanken eller tilsett bensin mens motoren er i gang eller mens den er varm.
• Hvis du tilfeldigvis søler med bensin, må du ikke prøve å starte motoren. Flytt maskinen bort fra det området hvor du sølte, og la vær å start motoren igjen helt til bensinlukten har forsvunnet.
• Sett alle lokkene på brenselstankene og beholderne godt fast igjen.

• Fjern alle defekte lyddempere.

• Før du tar maskinen i bruk, må du alltid sjekke kjøretøyet visuelt for å være sikker på at bladene, bladskruene og hele skjæremonteringen ikke har blitt slitt eller skadet. Eventuelle slitte eller skadede blader og skruer erstattes i satser slik at balansen opprettholdes til alle tider.
• På maskiner med flere blader, vær forsiktig da rotering av ett blad, kan forårsake at andre blader også begynner å rotere.

III. DRIFT

• Denne maskinen må ikke brukes innenfor et begrenset området hvor farlig karbonmonoksid kan oppsamles.
• Bruk gressklipperen/traktoren kun om dagen eller med godt kunstig lys.
• Før du prøver å starte motoren, må alle bladfastgjøringskløtsjer og gear settes i fri.
• Bruk ikke traktoren på skråninger på mer enn 5 grader.

• Husk at det finnes ikke noen "trygg" nedoverbakke. Kjøring på skråninger med gress krever spesiell forsiktighet. Det følgende bør overholdes som beskyttelse mot kantring:

• ikke stopp eller start plutselig mens du kjører opp eller nedover en bakke;

• sett kløtsjen i gang forsiktig, og hold alltid maskinen i gear, spesielt när du kjører nedover en bakke;
• kjør alltid meget langsomt nedover en bakke, og i løpet av skarpe svinger;
• pass godt på å unngå humper og hull i bakken og andre usynlige farer;
• kjør aldri gressklipperen/traktoren på tvers over en bakke, med mindre gressklipperen er spesiallaget til dette formål.

- Vær forsiktig när du har tung last eller annet tungt utstyr.

• Må kun brukes på godkjente trekkbare festepunkter.
• Begrens lasten til en vekt som du er sikker på at du kan greie.
• Ta ikke for skarpe svinger. Vær forsiktig når du kjører i revers.

• Bruk mot- eller hjulvekt hvis dette forslaget er inkludert i bruksanvisningene.

• Pass på trafikken när du kjører på tvers av eller i nærheten av gater.

• Pass på at bladene ikke roterer när du kjører over andre overflater enn gress.
• Når du bruker tilleggsutstyret, må du alltid passe godt på at gress avløpet eller annet material ikke rettes mot uvedkommende personer, og atingen kommer i nærheten av maskinen mens den er i drift.
• Bruk aldri gressklipperen/traktoren med mangelfulle beskyttelsesplater, skjermer eller uten at beskyttelsesutstyret er på plass.

• Motorens regulatorinnstillinger må ikke endres, og motoren må ikke kjøres for fort. Drift av motoren med ekstra sterk hastighet kan forårsake personskader.
  • Før du forlater førersetet, må du gjøre det følgende:

• slå av "power-starten" og senk tilleggsutstyret;

• sett maskinen i fri og sett på parkeringsbremsen;
• siå av motoren og ta ut nøkkelen.

- Slå av drivet til tilleggsutstyret; slå av motoren; slå av tennpluggkablene, og fjern tenningsnøkkelen

• før du skal rengjøre blokkeringer eller forhindre tilstopping av gress-sjakten;
• før du kontrollerer, rengjør eller arbeider på gressklipperen;
• hvis du har kommet bort i en fremmed gjenstand, må du kontrollere gressklipperen nøye for å se om eventuell skade og reparasjoner må utføres før du kan ta utstyret i bruk igjen;

• hvis maskinen begynner med unormale vibrasjoner (dette må undersøkes øyeblikkelig).

• Slå av drivet til tilleggsutstyret mens gressklipperen transporteres eller ikke er i bruk.

• Slå av motoren og slå av drivet til tilleggsutstyret

- før du fyller opp med ny bensin;

- før du utfører høydejusteringer med mindre dette kan gjøres fra førersetet.

- Slå ned strupeinnstillingen hvis motoren løper ut, og hvis motoren er utstyrt med en avstengningsventil, slå av bensinen när du er ferdig med å klippe gresset.

• Pass på at alle skruer og bolter sitter godt fast for å kunne forsikre deg om at utstyrets driftsforhold er gode og trygge.
• Maskinen må aldri oppbevares med bensin i tanken innendørs hvor dunstene kan nå åpen flamme eller gnister.
• La motoren avkjøles før gressklipperen settes til oppbevaring hvor som helst.
• For å kunne redusere fare for brann, må motoren, lyddemperen, batteriseksjonen og bensinbeholderen holdes borte fra gressområder, løv, eller områder som er omgitt av meget olje.
• Sjekk gressfangeren ofte for å unngå slitasje eller skade.
• Slitte eller ødelagte deler må sjekkes ofte av sikkerhetsmessige årsaker.
• Hvis bensintanken må tømmes, må dette gjøres utendørs.
• På en maskin med flere blader, er det viktig å være forsiktig mens et blad roteres, da dette kan forårsake at andre blader også begynner å rotere.
• Når traktoren skal parkeres; settes til oppbevaring, eller ikke er i bruk, bør skjæremidlene senkes, med mindre en positiv mekanisk lås er i bruk.

ADVARSEL: Tennpluggkablen må alltid slås av, og kablen må plasseres der hvor det ikke er mulig å ta kontakt med tennplugger for å unngå tilfeldig oppstart i løpet av igangsetting, transport, justering eller reparasjon.

ADVARSEL: Les brukervelledningen for motoren

rannfare - giftig damp eller giftige gasser

ADVARSEL: Se I motorens manual

Brandians – Giftige dampe eller giftige gasser.

NO MERK: Hvis dette batteriet brukes etter utløpsfristen er slutt som vist på etiketten med måned og år, lad opp batteriet i minimum en time ved 6-10 ampere.

ADVARSEL: fjern armringer, klokkeremmer, ringer osv. av metall. Slike gjenstander kan forårsake brannskader om de komme i berøring med batteriet.

La dørene ved batteripolene stå åpne. Fjern polenes beskyttelseskapsler, og kast de. Tilslutt først den røde kabelen til (+), og deretter den svarte jordingskabelen til (-). Skru fast kablene. Smør batteripolene inn med vannfri fett (vaselin) for å forhindre korrosjon.

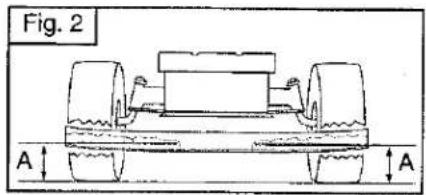

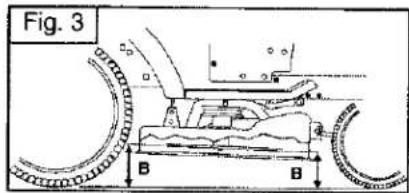

Målehjulene er riktig justert når de befinner seg like over bakken når klipperen er i ønsket klippehøyde i driftsstilling. Målehjulene holder bunnen i riktig stilling for å hindre for dyp klipping ved de fleste typer terreng.

• Juster målehjulene när traktoren står på et flattsted.
• Juster klipperen til ønsket klippehøyde.
• Målehjulene skal monteres slik at de befinner seg like over bakken när klipperen er i ønsket klippehøyde. Installer målehjulet i riktig hull.
• Gjenta prosedyren på motsatt side. Installer målehjulet i samme justeringshull.

MONTERING AF AFSTANDSHJUL

1. Monter forhjulet på klipperen ifølge figur ved å bruke bolt, pakning og låsemutter fra deleposen. Fest godt. INSTALLER KLIPPER OG DRIVREIM

Sørg for at traktoren står på rett overflate og sett på håndbrekkel.

1. Senk spaken for løftefestet til laveste posisjon.

▲ FORSIKTIG: Løftespaken har fjæring. Hold løftespaken godt fast, senk den sakte og sett den i laveste posisjon.

1. Vri rattet så langt som mulig mot venstre og sett klipperen i posisjon på høyre side av traktoren med defektorvern på høyre side.
2. Ta av plastikkbåndet som sikrer drivreimen, dra drivreimen fremover og sjekk at den fungerer godt i alle trinsesporene. NB: Sørg for at side-opphengsarmene (A) på klipperen peker forover før klipperen glis under traktoren.
3. Gli klipperen under traktoren inntil den er sentrert under traktoren.
4. INSTALLER F∅RST ANTIKRENGINGSSTANG.

- Fra høyre side av klipperen, stikk inn antikrengingsstan-gen (S) i hullet i transmisjonsarmen (T).

- Drei stangen mot deg og stikk den andre enden av stangen i hullet på klipperens bakarm (D). Beveg klipperen slik at stangen kan stikkes inn.

- Fest med pakningen og liten tilbakeholdsfjær slik figuren viser.

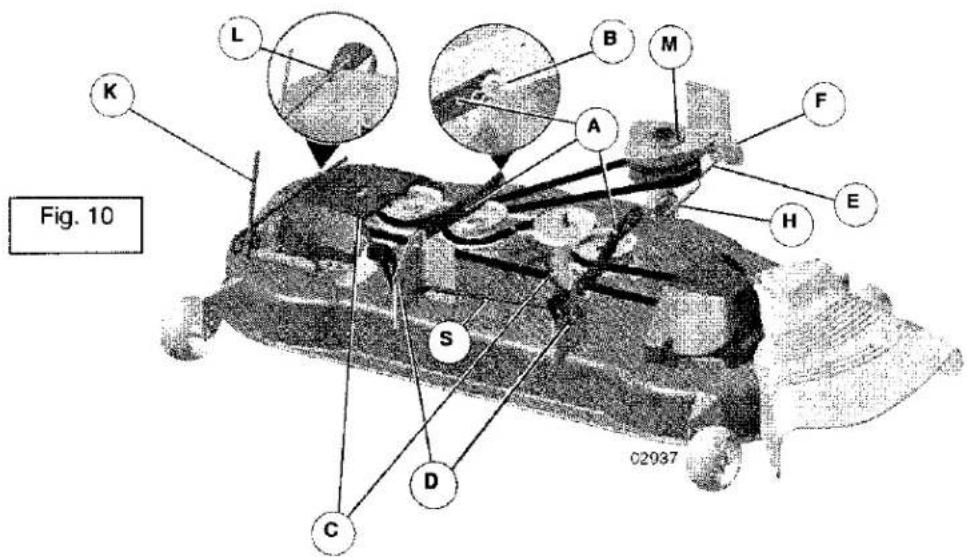

1. FEST KLIPPERENS SIDE-OPPHENGSARMER PÅ CHASSIET. - Plasser hullet i armen (A) over tappen (B) på utsiden av traktorchassiet og fest den med pakningen og stor tilbakeholdsfjær.
2. Gjenta på den andre siden av traktoren.
3. FEST BAKRE L∅FTEKOBLINGER. Løft bakre hjørne av klipperen og plasser sprekken i koblingsensemblet (C) over tappen på klipperens bakarm (D) og fest med pakningen og stor tilbakeholdsfjær.
4. Gjenta på den andre siden av traktoren.
5. Vri rattet slik at hjulene peker rett frem.
6. FEST FRONTKÖBLINGEN. - Start fra venstre side av traktoren. Stikk stangenden av koblingsensemblet (E) gjennom hullet i frontdelen av traktorens opphengsarm (F) og fest med stor tilbakeholdstjær (G) gjennom hullet i koblingen bak armen.
7. Stikk andre enden av frontkoblingen (E) i hullet i klipperens forarm (H) og fest med pakning og liten tilbakeholdsfjær (J).
8. Frigjør spenningsstangen for drivreimen (K) fra låsearmen (L).
9. Monter drivreimen på motorclutchtrinsen (M).
   VIKTIG: Sjekk at drivreimen fungerer godt i alle trinsesporene.
10. Fest spenningsstangen for drivreimen (K) på låsearmen (L). ⚠ FORSIKTIG: Spenningsstangen for drivreimen har fjæring. Hold stangen fast og beveg den sakte.
11. Hev spaken for løftefestet til høyeste posisjon.
12. Juster hjulene om nødvendig før du starter klipperen slik figuren viser i dette kapitlet av håndboken.

MONTERING AF FORHJUL PÅ SLÅMASKINE

Plassering av instrumentene

1. Belysningsstrømbryter.
2. Gassregulering.
3. Bremsepedal
4. Pedal bevegelse fremover/Pedal rygging
5. Til- og fraknbling av klippaggregatet.
6. Rask heving/senking av klippaggregatet.
7. Tenningslås.
8. Parkeringsbrems.
9. Chokeregulering
10. Kontrollspake hastighet
11. Service påminner / timemåler

Med gassreguleringen reguleres motorens turtall og dermed også rotasjonshastigheten på knivene.

= Fullgasstilling
= Tomgangsstilling

DK 2. Gashåndtag

Når pedalen trykkes ned, bremser traktoren. Samtidig fri-kobles motoren, og fremdriften opphører.

3. Bremse- og koblingspedal

4. Pedal bevegelse fremover/Pedal rygging

Bevegelsens retning og hastighet kontrolleres med pedalene for henholdsvis kjøring og rygging.

4. Speederpedal (fremadgående)/Bakkespeederpedal

1. Til- og frakobling av klippaggregatet

1. Rask heving/senking av klippaggregatet

Dra spaken bakover for å heve klippaggregatet raskt ved passering over ujevnheter i gressmatten etc.

Ved transport skal klippaggregatet stå i høyeste stilling. Dra spaken bakover til den låses.

For å senke aggregatet:

Dra spaken bakover (1). Trykk inn knappen (2) og før deretter spaken fremover (3).

Tenningsnøkkelen kan stå i tre ulike stillinger:

OFF All elektrisk strøm er brutt

ROS ON Systemet for Reversert Bruk (ROS) tilko- blet

ON Elstrømmen er innkoblet

START Startmotoren er innkoblet

Systemet for Reversert Bruk (ROS) Tillater bruk i revers av klipper-dekket og annet tilkoblet utstyr som drives (Se avsnitt 5 - "Kjøring")

ADVARSEL!

La aldri nøkkelen stå i tenningslåsen när maskinen forlates uten tilsyn.

7. Tændingslås

Når motoren er kald skal chokeregulatoren trekkes ut før startforsøk gjøres.

Når motoren har startet og går jevnt skal chokeregulatoren skyves inn.

11. Choker

Cruise Control kan kun brukes når traktoren kjører forover. SYSTEMKARAKTERISTIKKER

Cruise Control skal kun brukes under klipping eller transport på relativt jevne, rette overflater. Andre situasjoner slik som trimming ved lav hastighet kan forårsake utkoblingen av Cruise Control. Ikke bruk Cruise Control på skråninger, ujevnt terreng eller när du trimmer eller snur.

- Når pedalen er trykt ned til ønsket hastighet fremover, dra Cruise Control-spaken (12) opp og hold mens du løfter foten av pedalen, slipp deretter opp spaken.

For å avkoble Cruise Control, trykk bremsepedalen ned eller trykk lett på gasspedalen.

Lokket på bensintanken blir tilgjengelig når motordekslet felles fremover. Motoren skal kjøres på ren 87-oktan bensin (ikke oljeblandet), blyfri eller blyholdig.

ADVARSEL!

Bensin er svært brannfarlig. laktta forsiktighet, og fyll opp tanken utendors.

Påse at tanklokket er skikkelig tilskrudd etter tanking.

Oppbevar drivstoffet på et svalt sted i beholdere som er godkjent for motordrivstoff. Kontroller bensintank og ledninger.

Brændstofpåfyldning

Kombinert oljepåfyllingslokk og målepinne er tilgjengelig når motordekslet felles fremover.

Oljenivået i motoren skal kontrolleres får hver kjøring. Påse at klipperen står horisontalt. Skru av oljemålepinnen og tork den ren. Monter målepinnen igjen. Skru fast. Ta den av igjen og avles oljenivået.

Olieniveau

NO Lufttrykket i dekkene

Kontroller lufttrykket i dekkene regelmessig.

Trykket i fordekkene skal være 1 bar og i bakdekkene 0,8 bar.

DK Dæktryk

Sitt på setet i vanlig arbeidsstilling, hold inn bremsepedalen og sett på parkeringsbremsen. Påse at klippaggregatet er i transportstilling (øverste stiling) samt at spaken for inn/utkobling av klippaggregatet er i "utkoblingsstilling".

Start af motoren

Trekk ut chokeregulatoren (bare dersom motoren er kaid).

Vri tenningsnøkkelen til "START"-stilling.

MERK!

Kjør ikke startmotoren i mer enn ca. 5 sekunder om gangen. Dersom motoren ikke starter, vent i 10 sekunder før neste startforsøk.

Når motoren har startet, la tenningsnøkkelen gå tilbake til "ON"-stilling.

Skyv gasshåndtaket til ønsket motorturtall. Ved klipping: Full gass.

For å sikre tilfredsstillende drift og ytelse, anbefales det at girkassen blir utluftet før traktoren tas i bruk for første gang. Denne prosedyren vil fjerne eventuell luft i girkassen som kan ha utviklet seg under transport av traktoren.

VIKTIG: HVIS GIRKASSEN MÅ TAS UT P.G.A. REPARASJONER ELLER UTSKIFTNING, B∅R DEN LUFTES UT ETTER GJENINSTALLASJONEN F∅R TRAKTOREN TAS I BRUK IGJEN.

• Parker traktoren på et plant underlag på en forsvarlig måte, slik at den ikke kan trille verken forover eller bakover. Händbrekket må ikke være satt på när følgende arbeid skal utføres.
• Kople ut giret ved å sette frihjulskontrollen i frihjulsstilling.
• Start motoren og skyv gasspaken til sakte-stilling. Kontroller at håndbrekket ikke er satt på.
• Hold kjørepedalen helt inne i fem (5) sekunder og slipp den deretter helt opp. Hold ryggepedalen helt inne i fem (5) sekunder og slipp den deretter helt opp. Gjenta minst tre (3) ganger.
• Stopp traktoren ved å vri tenningsnøkkelsen til "OFF"-stilling.
• Kople inn giret ved å sette frihjulskontrollen i kjøre-stilling.
• Start motoren og skyv gasspaken til sakte-stilling.
• Kjør traktoren forover ca. 1,50 m og deretter bakover 1,50 m. Gjenta denne kjøreprosedyren tre ganger.
• Traktoren er nå klar til normal drift.

DK TRANSMISSIONSUDRENSNING

Maskinen er utstyrt med en sikkerhets-strømbryters om umiddelbart bryter strømmen til motoren dersom føreren forlater setet med motoren igang og med inn/utkoblings-spaken i "innkoblings-stilling".

BEMAERK!

For å bevege traktoren fremover og bakover

Bevegelsens retning og hastighet kontrolleres med pedalene for henholdsvis kjøring og rygging.

• Start traktoren og slipp opp parkeringsbremsen.
• Trykk sakte inn kjøre- eller ryggepedalen for å bevege traktoren. Hastigheten øker etter som man trykker pedalen mer og mer inn.

Bruk av kontrollspake hastighet

Denne spaken kan bare brukes for kjøring fremover.

• Trykk kjørepedalen inn til ønsket hastighet er nådd, før deretter kontrollspaken for hastighet fremover til "SET" og hold den inne mens du tar foten av pedalen, slipp deretter opp kontrollspaken.
• For å avkoble Cruise Control, trykk bremsepedalen ned eller trykk lett på gasspedalen.

Beskjæring

Senk beskjæringsenheten ved å fore spaken fremover og koble til beskjæringsenheten. Velg en kjørehastighet som egner seg for arbeidsområdet og de resultatene man vil oppnå.

• Rens gressmatten for stener og andre ting som kan slynges avsted av knivene.
• Lokaliser og marker steiner og andre faste gjenstander for å unngå påkjøring.
• Begynn med høy klipphøyde, og minsk etter hvert til ønsket klippresultat er oppnådd.
• Klippresultatet blir best ved høyt turtall (knivene roterer raskt) og lavt gear (maskinen går langsomt fremover). Dersom gresset ikke er ait for langt og tettvoksende kan kjørehastigheten økes ved å velge et høyere gear, eller motorturtallet kan senkes uten at resultatet blir dårligere.
• Gressplenen blir penest om den klippes ofte. Klippingen blir jevnere og det avklipte greset blir jevnere fordelt. Det totale tidsforbruket blir ikke større, ettersom man kan velge en høyere kjørehastighet uten at klippresultatet blir dårligere.
• Unngå å klippe en våt gressplen. Klippresultatet blir dårligere ettersom hjulene synker ned i den myke gressmatten.
• Skyll klippaggregatet rent med vann nedenfra etter bruk.

Klippetips

• Kjør ikke i terreng som heller mer enn maks. 5°. Risikoen for overslag bakover er da meget stor.
• Kjør ikke på skrå over hellende terreng, ettersom velterisikoen da er stor.
• Unngå å stoppe eller starte i hellende terreng.

ADVARSEL!

NO Kjør i høyrerunder slik at avklippet slynges bort fra rabatter, ganger etc.

Ved større gressmatter bør kjøreretningen endres etter2 - 3 runder slik at avklippet slynges ut mot den flaten som allerede er klippet, slik illustrasjonen viser.

NO Bruk maskinens venstre side for å kunne klippe nær trær, busker, gangveier etc. Kniven klipper ca. 15 mm innenfor kåpens kant.

Kobl ut klippaggregatet ved å føre inn/utkoblingsspaken nedover.

Før gasshåndtaket nedover til "♦".

Heis opp klippaggregatet og vri tenningsnøkkelen til "STOP"-stilling.

DK Stop af motor

Klipperen kobles fra ved at skyde ind/udkoblingsstangen nedad.

La aldri tenningsnøkkelen stå i når maskinen forlates uten tilsyn. Dette for å hindre barn og uvedkommede personer i å starte motoren.

DK ADVARSEL!

Før noen form for service foretas på motoren eller klipp-aggregatet må man gjøre følgende:

• Trykk ned bremsepedalen og kobl inn parke-ringsbrem-sen
• Sett inn/utkoblingsspaken i utkoblet stilling
• Stopp motoren
  • Ta tenningskabelen av fra tennpluggen.

ADVARSEL!

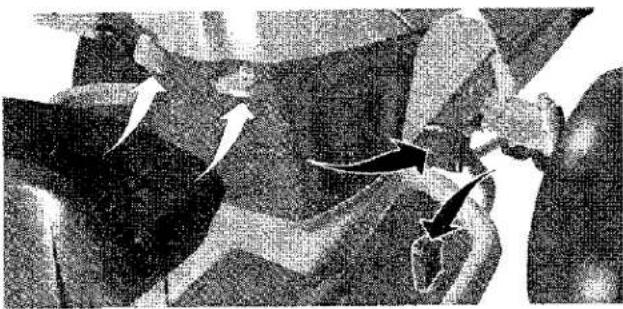

• Løft dekselet.
• Kopl fra ledningen til frontlysene.
- Stå foran traktoren. Ta tak i sidene på dekselet, vipp detframover og løft det av traktoren.
- Dekselet monteres igjen ved å skyve hengsiene inn i sporene i rammen.
• Kop! frontlysene til igjen, og lukk dekselet.

Motorhjelm

Ikke bruk høytrykksspyler for rengjøring. Vann kan komme inn i motoren og transmisjonen og forkorte levetiden på maskinen.

Vedligeholdelse

Slå opp i brukerhåndboken for motoren.

Tappeventil for olje

• Ta av lokket, og installer dreneringsrøret.
- Apne ventilen ved å skyve litt inn, vri mot solen og dra den ut.
- Lukk ventilen ved å skyve inn og vri med solen.
• Fjern dreneringsrøret, og sett på lokket.
1. Lokk
2. Dreneringsrør

Fyll inn datoene etterhvert som De utfører jevnlig vedlikehold

	Etterhvert som det trengs	Etter 8 timers drift	Etter 25 timers drift	Etter 50 timers drift	Etter 100 timers drift	Etter 200 timers drift
Skift motorolje (uten oljefilter)....			●
Skift motorolje (med oljefilter)....				●
Smør stifter....			●
Sjekk bremser....	●
Rengjør luftnett....		●
Rengjørluftfilteretog
forhåndsrenser....		●
Skift papirinnsatsen i luftfilteret....					●
Rengjør kjøleribbene i motoren....				●
Skift tennplugg....					●
Sjekk lufttrykket i hjulene....	●					●
Skift ut drivstofffilteret....
Rengjør batteri og terminaler....			●
Sjekk lydpotten....				●
Smør kuleddene....					●
Justering av spissingen....	●
Justering av forgasseren....	●

HUOLTOKIRJA

System for Operator Tilstede og System for Reversert Bruk (ROS)

Sørg for at systemene for Operator Tilstede og Reversert Bruk virker riktig. Dersom din traktor ikke virker som beskrevet, bør den repareres med en gang.

- Motorenbør ikke starte med mindre bremsepedalen er helt inne og kontrollen for utstyrsclutch er i frakoblet stilling.

• Når motoren er igang vil ethvert forsøk på å forlate førersetet uten først å sette på parkeringsbrems føre til at motoren avstenges.
• Når motoren er igang og utstyrsclutch er tilkobiet vil ethvert forsøk på å forlate førersetet føre til at motoren avstenges.
• Utstyrslutchen bør aldri være i bruk uten at operatøren sitter i førersetet.

• Når motoren er igang med tenningsnøkkelen i stillingen for Motor "På", og med utstyrsclutchen tilkoblet, vil ethvert forsøk på å sette giret i revers få motoren til å avstenges.
• Når motoren er igang med tenningsnøkkelen i stillingen ROS "På", og med utstyrsclutchen tilkoblet, vil operatørens forsøk på å sette giret i revers IKKE avstenge motoren.

System for Fører Til Stede og Bakmanøvresystem (ROS)

For å få best klipperesultat må klippe- knivene holdes skarpe. Skift ut bøyde eller skadde kniver. Sliping kan gjøres med fil eller slipeskive.

MERK!

For å forhindre ubalanse er det svært viktig at begge endene på kniven slipes like mye.

BYTTE KNIVER.

• Løft klippeaggregatet til høyeste klippehøyde for å komme til knivene.
  • Ta av skruene, låseskivene og underlagsskivene som holder knivene.
• Sett på nye eller nyslipte kniver, med blåsevingen opp mot dekslet som vist.

VIKTIG: For å sikre riktig montering, må senterhullet på knivene passe overens med stjerneformen på knivakselen.

• Sett på skruene, låseskivene og underlagsskivene i riktig rekkefølge som vist.
  • Trekk til skruene skikkelig (3,7-4,8kpm).

VIKTIG: Knivskruene er klasse 8.

Knive

Hvis traktoren behøver mer enn 1,5 meter for å stoppe ved høyeste hastighet på høyeste gir på et flatt, tört underlag av betong eller annet veidekke, må bremsene etterses.

Du kan også sjekke bremsene ved å:

1. Parkere traktoren på et flatt underlag av betong eller annet veidekke, trykke bremsepedalen helt inn og sette på håndbrekket.
2. Kople ut giret ved å sette frihjulskontrollen i frihjulsstilling.

OBS: Når traktorens bakhjul beveger seg fritt, er bakakslen i fri.

Bakhjulene må låse og slure når du forsøker å skyve traktoren manuelt fremover. Hvis bakhjulene roterer, må bremsene etterses. Kontakt et kvalifisert serviceverksted.

1. Parker traktoren på en jevn overflate. Dra i håndbrekket.
2. Senk spaken for løftefestet til laveste posisjon.
3. Frigjør stangen for drivreimspenning (K) fra låsearmen (L).
   FORSIKTIG: Spenningsstangen for drivreimen har fjæring. Hold stangen fast og frigjør den sakte.
4. Ta av skruene (P) fra sylinderhettene (Q) og ta av hettene.
5. Rens eventuelle urenheter og gress som kan ha oppsamlet seg rundt sylindrene og hele den øvre overflaten.
6. Fjern drivreimen fra den elektriske clutchtrinsen (M), begge sylindertrinsene (R) og alle stillestående trinser (S).

MONTERING AV DRIVREIM FOR KLIPPER

1. Monter drivreimen rundt begge sylindertrinsene (R) og rundt de stillestående trinsene (S) slik figuren viser.
2. Monter drivreimen på den elektriske clutchtrinsen (M).

VIKTIG: Sjekk at drivreimen fungerer godt i alle trinsesporene.

1. Sett sylinderhettene tilbake (Q). Fest alle skruene godt.

2. Fest stangen for drivreimspenning (K) på låsearmen (L). A FORSIKTIG: Spenningsstangen for drivreimen har fjæring. Hold stangen fast og beveg den sakte.

3. Hev spaken for løftefestet til høyeste posisjon.

Sørg for at dekkene er skikkelig pumpet til PSI-nivået vist på dekkene. Hvis dekkene er over- eller underpumpet, kan det gi utslag på plenens utseende og få deg til å tro at klipperen ikke er riktig justert.

VISUELL SIDE TIL SIDE JUSTERING

1. Hvis plenen ser ut til å være ujevnt klippet, og alle hjulene er riktig pumpet, fastslå hvilken side av klipperen klipper lavere.

NB: Du kan heve den lavere siden av klipperen eller senke den høyere siden etter ønske.

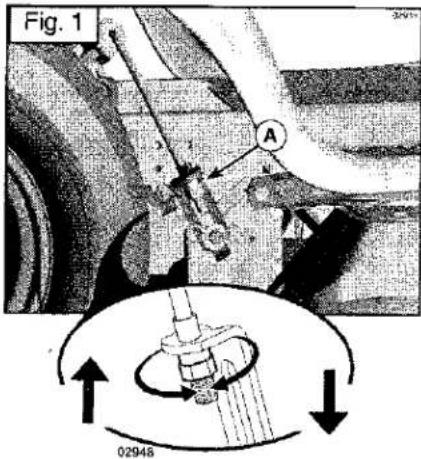

1. Gå til siden av klipperen som du vil justere.

2. Med en skiftenøkkel, skru justeringsmutteren for løftekoblingen (A) til venstre for å senke klipperen eller til høyre for å have klipperen.

NB: Hver hele omdreining av justeringsmutteren endrer klipperens høyde med omtrent 0,5 cm.

1. Test justeringen ved å klippe noe uklipt gress og se om resultatet er endret. Juster på nytt om nødvendig inntil du er fornøyd med resultatene.

SIDE TIL SIDE PRESIS JUSTERING

1. Når alle dekkene er skikkelig pumpet, parker traktoren på flat mark eller innkjørsel.
   FORSIKTIG: Bladene er skarpe. Beskytt hendene med hansker og/eller pakk inn bladet med tykt stoff.
2. Hev klipperen til høyeste posisjon.
3. På begge sidene av klipperen, skyv bladet mot siden og mål avstanden (A) fra nederste bladkant til bakken. Avstanden skal være den samme på hver side.
4. Hvis det er nødvendig med justering, se etappene 2 og 3 i instruksjonene for Visuell justering ovenfor.
5. Sjekk målene på nytt og juster om nødvendig inntil begge sidene er like.

JUSTERING FRAMDEL - BAKDEL

For å oppnå de beste klipperesultatene, skal klipperens blader justeres slik at fremspissen er 0,3 til 1,3 cm lavere enn bakspissen när klipperen står i høyeste posisjon.

A FORSIKTIG: Bladene er skarpe. Beskytt hendene med hansker og/eller pakk inn bladet med tykt stoff.

• Hev klipperen til høyeste posisjon.
• Spissen på alle bladene peker rett frem. Mål avstanden (B) til bakken ved bladets frem- og bakspiss.
• Hvis bladets fremspiss ikke er 0,3 – 1,3 cm lavere enn bakspissen, gå til fronten på traktoren.
• Løsne blokkeringsmutteren A flere omdreininger med en skiftenøkkel for å komme til justeringsnøkkel B.
• Vri fremre justeringsmutter for løftekoblingen (B) med sola (vri fast) for å heve fronten på klipperen, eller mot sola (løsne) for å senke klipperen.

NB: Hver hele omdreining av justeringsmutteren endrer klipperens høyde med omtrent 0,3 cm.

• Sjekk målene på nytt og juster om nødvendig inntil fremspissen av bladet er 0,3 til 1,3 cm lavere enn bakspissen.
• Hold justeringmutteren i posisjon med en skiftenøkkel og vri fast blokkeringsmutteren mot justeringsnøkkelen.

Viften og radiatoren på transmisjonen bør holdes rent for å sikre tilfredsstillende kjøling.

Prøv ikke å rengjøre viften eller transmisjonen mens motoren er i gang eller mens transmisjonen er varm.

• Kontroller kjøleviften for å være sikker på at viftebladene er intakte og rene.
• Kontroller radiatoren for skitt, gressavklipp og annet rusk.

SM∅RING AV KARDANGEN

Kardangen ble forseglet på fabrikken, og oljeettersyn er ikke nødvendig. Skulle det oppstå lekkasje eller behov for service på kardangen, kontakt nærmeste autoriserte service verksted/avdeling.

TRANSMISSIONSAKSEL-KÖLESYSTEM

7. Felsökning. 7. Feilsøking.

SE

Motorn startar inte

Motoren blir overopphetet

1. Motoren er overbelastet.
2. Luftinntaket eller kjøleribbene er tette.
3. Viften er skadet.
4. For lite eller ingen olje i motoren.
5. Feilaktig fortenning.
6. Feil på tennpluggen.

1. Sikringen er i ustand.
2. En eller flere celler er defekte.
3. Dårlig kontakt mellom batteripoler og kabel.

Ujevnt klippresultat

. Knivene er sløve.
2. Klippaggregatet er dårlig innstilt.
3. Langt eller vått gress.
4. Opphopning av gress under käpen.
i. Ulike lufttrykk i dekkene på venstre og høyre side.
6. For høyt gear er brukt.
7. Drivremmen slurrer.

Etter avsluttet klippesesong bør følgende tiltak foretas.

- Rengjør hele maskinen, spesielt under klippeaggre gatdekslet. Ikke bruk høytrykksspyler for rengjøring. Vann kan komme inn i motoren og transmisjonen og forkorte levetiden på maskinen.

Forbedre lakkskader for å unnvike rustan grep.

• Bytt olje i motoren.
• Tømm bensintanken. Start motoren og la den gå helt til forgasseren er tom for bensin.
• Ta bort tennpluggen og hell i ca. en matskjed motorolje i sylinderen. Dra motoren rundt slik at oljen fordeles og skru tennpluggen fast igjen.
• Ta bort batteriet. Ladd opp dette og oppbevar det på et svalt sted. Beskytt det mot sterk kulde.
• Oppbevar maskinen på tört sted innendørs.

ADVARSEL!

Bruk aldri bensin ved rengjøring. Den inneholder bly og bensin. Bruk et velegnet rengjøringsmiddel i stedet for.

Service

Ved bestilling av reservedeler skal klipperens navn og kjøpsår samt modell-, type og serienummer oppgis. Kontakt nærmeste autoriserte detaljist for garantiservice og reparasjoner. Originale reservedeler skal alltid brukes.
