Avvertenze e consigli importanti

È molto importante che questo libretto istruzioni sia conservato assieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attentamente prima d'installare e di utilizzare l'apparecchiatura.

Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest'ultima inservibile, prima di mettere da parte la vecchia apparecchiatura. Ciò eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.

Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).

Quest'apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l'intento di giocarvi.

Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico domestico, per poter installare l'apparecchiatura, dovrà essere eseguita solo da personale abilitato.

Assicurarsi, dopo aver installato l'apparecchiatura, che essa non appoggi sul cavo di alimentazione.

I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.

Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Per motivi di sicurezza la ventilazione deve essere come indicato nella relativa Figura.

Attenzione: mantenere le aperture per la ventilazione libere da ogni ostruzione.

Se l'apparecchiatura viene trasportata in posizione orizzontale è possibile che l'olio contenuto nel compressore defluisca nel circuito refrigerante.

Lasciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in fun- zione per dar modo all'olio di refluire nel compressore.

In tutte le apparecchiature di refrigerazione e congelazione ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina può essere eliminata automaticamente (sbrinamento automatico) oppure manualmente.

Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l'evaporatore. Utilizzare a tale scopo l'apposita paletta fornita con l'apparecchiatura.

Non usare alcun dispositivo meccanico o altro mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

Non mettere mai nello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.

Non introdurre mai liquidi o alimenti caldi e non riempire fino all'orlo i recipienti muniti di coperchio.

È pericoloso modificare o tentare di modificare le caratteristiche di quest'apparecchiatura.

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata esclusivamente da personale autorizzato dall'azienda.

Non usare mai oggetti metallici per pulire l'apparecchiatura; essa potrebbe venir danneggiata.

Mai riparare l'apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Questa apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, gas refrigeranti nocivi per l'ozono. L'apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriore vicino allo scambiatore. Informazioni sui centri di raccolta vengono forniti dall'autorità comunale

Prestare la massima cura nella movimentazione per non danneggiare parti del circuito refrigerante onde evitare possibili fuoriuscite di fluido.

L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.

Evitate ogni esposizione prolungata dell'apparecchiatura ai raggi solari.

La parte posteriore dell'apparecchiatura deve ricevere una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.

Solo per congelatori (escluso incassati): una collocazione ottimale è la cantina.

Non introdurre apparecchi elettrici all'interno dell'apparecchiatura (ad es. gelatiera) a meno che non siano approvati a tale scopo dal produttore.

Istruzioni per l'uso dei frigoriferi

Installazione

Premessa

Qualora questa apparecchiatura, munita di chiusura magnetica, venga usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest'ultima inservibile, prima di mettere da parte il vecchio apparecchio. Ciò eviterà che i bambini, giocando, vi rimangano intrappolati dentro, con grave pericolo per la loro vita.

Posizionamento

Collocare l'apparecchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscalda- mento, esposizione diretta ai raggi solari ecc.

Le migliori prestazioni si hanno con temperature dell'ambiente comprese tra +18°C e +43°C (classe T); +18°C e +38°C (classe ST); +16°C e +32°C (classe N); +10°C e +32°C (classe SN).

La classe di appartenenza è riportata sulla targhetta matricola.

Per l'incasso nei mobili componibili è necessario attenersi alle istruzioni specifiche relative alla incassabilità.

Collegamento elettrico

Assicurarsi, prima di inserire la spina di alimentazione, che la tensione e la frequenza; riportate sulla targhetta matricola corrispondano a quelle dell'impianto domestico. È ammessa una oscillazione di ±10% sulla tensione nominale. Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza non inferiore a 500 VA.

Importante: è indispensabile collegare l'apparecchio ad una efficiente presa di terra. A tale scopo la spina del cavo di alimentazione è dotata dell'apposito contatto. Qualora la presa di corrente dell'impianto domestico non sia collegata a terra, allacciare l'apparecchio ad un impianto di terra a parte, conformemente alle norme in vigore, consultando in proposito un tecnico specializzato.

La casa costruttrice declina ogni responsabilita qualora questa norma antinfortunistica non sia rispettata.

Questa apparecchiatura è conforme alla Direttiva Comunitaria CEE N. 87/308 del 2.6.87 relativa alla soppressione dei disturbi radio.

CE

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

Pulizia delle parti interne

Prima dell'uso lavare tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo, indi asciugare accuratamente. Non usare detersivi né polveri abrasive che sono dannose alle finiture.

Uso del frigorifero

La classificazione relativa alle prestazioni dei frigoriferi di cui questo opuscolo fornisce le istruzioni d'uso e di installazione è illustrata nella tabella che segue.

Indicazioni scomparto evaporatore o congelatore	Temperatura scomparti evaporatore congelatore	Produzione cubetti di ghiaccio	Conservazione		Congelazione cibi freschi
			Gelati	Surgelati
	inferiore o uguale a -18°C	Si	Si	Si^(1)	Si

(1) Le confezioni dei prodotti surgelati riportano sempre il periodo massimo di conservazione al quale attenersi.

Funzionamento

Introdurre la spina nella presa di corrente e controllare che la lampada per l'illuminazione interna si accenda, e che si spenga socchiudendo la porta. Aprire la porta del frigorifero e ruotare la manopola del termostato, collocata in alto sul lato destro dello scomparto, in senso orario in modo da spostare l'indice oltre la posizione «O» (arresto). Si otterrà così il funzionamento dell'apparecchiatura.

Regolazione della temperatura

La regolazione della temperatura si ottiene ruotando la manopola del termostato in senso orario fino a farne coincidere l'indice con la posizione desiderata. La posizione intermedia della scala è generalmente la più adatta. La posizione di minimo freddo si ottiene al n. 1 e quella di massimo freddo al n. 6. Il posizionamento della manopola del termostato va individuato tenendo conto che la temperatura ottenuta all'interno del refrigeratore dipende da diversi fattori, quali: la temperatura ambiente, la frequenza di apertura della porta, la quantità di alimenti e la collocazione dell'apparecchiatura stessa. La temperatura aumenta (meno freddo) ruotando la manopola del termostato in senso antiorario o diminuisce (più freddo) ruotandola in senso orario.

Refrigerazione dei cibi

Lo scomparto refrigeratore è adatto alla refrigerazione delle bevande e alla conservazione normale dei cibi. Per ottenere le migliori prestazioni è necessario: non introdurre vivande calde o liquidi in evaporazione, coprire o avvolgere gli alimenti (specie se contengono aromi), non disporre sulle griglie carte, cartoncini o plastiche che ostacolino la circolazione dell'aria attraverso le griglie stesse. Per un corretto uso diamo alcuni consigli pratici in merito:

cibi cotti, piatti freddi, gelatine, ecc.: devono essere conservati ben coperti e possono essere posti su qualsiasi griglia del frigorifero;

frutta e verdura: previa pulitura, va posta nel cassetto inferiore;

burro e formaggio: devono essere posti in appositi recipienti o avvolti in fogli di alluminio o politene, onde evitare il contatto con l'aria;

latte in bottiglia: va posto, ben tappato, sulla controporta;

carne cruda (bovina, suina, ovina e volatili) va avvolta in sacchetti di plastica e collocata nell'apposito cassetto o sulla griglia posta immediatamente sotto l'evaporatore.

La carne va sistemata sopra il cassetto verdura sul ripiano in vetro, essendo questa la parte più fredda.

In quest'ultima posizione la carne può essere conservata per uno o due giorni al massimo. Lasciare aperta la porta del frigorifero solo il tempo necessario. Aperture prolungate della porta non consentono di raggiungere la temperatura desiderata, senza contare che si ha un aumento nel consumo di energia elettrica.

Congelazione dei cibi freschi

Lo scomparto ✉*** è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

Per la congelazione non è necessario variare la posizione della manopola del termo- stato da quella di normale funzionamento.

Tuttavia, volendo ottenere una congelazione più rapida, ruotare la manopola del termostato verso la posizione di massimo freddo; con la manopola in quest'ultima posizione, la tempera- tura nello scomparto refrigerante potrebbe scendere al di sotto di 0°C.

Se ciò si verificasse riportare la manopola del termostato in corrispondenza di una posizione che consenta una temperatura meno fredda.

Per ottenere i massimi vantaggi dal processo di congelazione diamo alcuni consigli importanti:

la quantità massima di alimenti che possono essere congelati in 24 h è riportata sulla «targhetta matricola»;

il processo di congelamento dura 24 ore. In questo lasso di tempo non si dovrebbe aggiungere altro cibo da congelare;

congelare solo alimenti di ottima qualità, freschi e ben puliti;

dividere tutto in piccole parti, in modo da favorire la rapidità della congelazione e consen- tire lo scongelamento solo della quantità necessaria;

avvolgere gli alimenti in fogli di alluminio o politene. Gli stessi devono essere bene aderenti ai cibi e ben chiusi;

evitare di mettere i prodotti da congelare a contatto di quelli già congelati; ciò eviterà l'innalzamento della temperatura di questi ultimi;

tenere presente che gli alimenti magri si conservano meglio e più a lungo di quelli grassi e che il sale riduce il tempo di conservazione;

non consumare immediatamente i ghiaccioli prelevati dallo scomparto congelatore: possono provocare scottature da freddo;

è consigliabile indicare sulla confezione la data di inizio della congelazione al fine di poter controllare il tempo di conservazione;

sulla controporta oppure sulla scheda (se in dotazione) sono schematizzati alcuni animali e tipi di alimenti ed i mesi (numero) di conservazione dal momento della congelazione;

non mettere nello scomparto congelatore bevande gassate: possono esplodere.

Conservazione dei cibi surgelati

Al momento della messa in funzione o dopo un periodo di inattività, introdurre gli alimenti nell'apparecchio dopo averlo fatto funzionare per almeno due ore con la manopola del termo- stato sulla posizione di massimo freddo, quindi ruotare la manopola sulla posizione di funzionamento normale.

Per utilizzare nel modo migliore lo scomparto è necessario:

assicurarsi che i surgelati siano stati ben conservati dal rivenditore;

che il trasporto, dall'acquisto alla sistemazione nello scomparto, sia breve;

non aprire troppo frequentemente la porta dello scomparto e non lasciarla aperta più del necessario.

Una volta scongelati, gli alimenti si deteriorano in breve tempo e non possono venir ricon- gelati.

Non superare il periodo di conservazione indicato sulle confezioni dal produttore dei cibi.

Importante

In caso di interruzione di corrente durante la conservazione dei cibi congelati o surgelati, non aprire assolutamente la porta dello scomparto congelatore. I cibi non si deteriorano se l'interruzione è breve (fino a 6-8 ore) e lo scomparto congelatore è carico, diversamente è consigliabile consumarli al più presto (un innalzamento della temperatura dei surgelati abbrevia il periodo di conservazione).

Sbrinamento

Sull'evaporatore dello scomparto refrigerante la brina viene eliminata automaticamente ad ogni arresto del motocompressore. L'acqua di sbrinamento, tramite un apposito convogliatore, viene raccolta in una bacinella posta nella parte posteriore sopra il motocompressore dell'apparecchiatura, da dove evapora.

Si raccomanda di pulire periodicamente il foro di scarico dell'acqua di sbrinamento, posto nella parte centrale dell'apposito convogliatore nello scomparto refrigerante, utilizzando l'apposito «pulitore» che si trova nel foro, per evitare che l'acqua di sbrinamento cada sui cibi.

Diagram showing a hand holding a tool inside a circular device with directional arrows, connected to a wall (no text or symbols)

Fig. 1

Nello scomparto congelatore invece, la brina dovrà essere eliminata ognivalvolta si è formato uno spesso strato (4 mm circa) utilizzando l'apposito raschietto in plastica fornito con l'apparecchiatura.

Durante questa operazione non è necessario interrompere il collegamento elettrico o togliere gli alimenti contenuti nello scomparto.

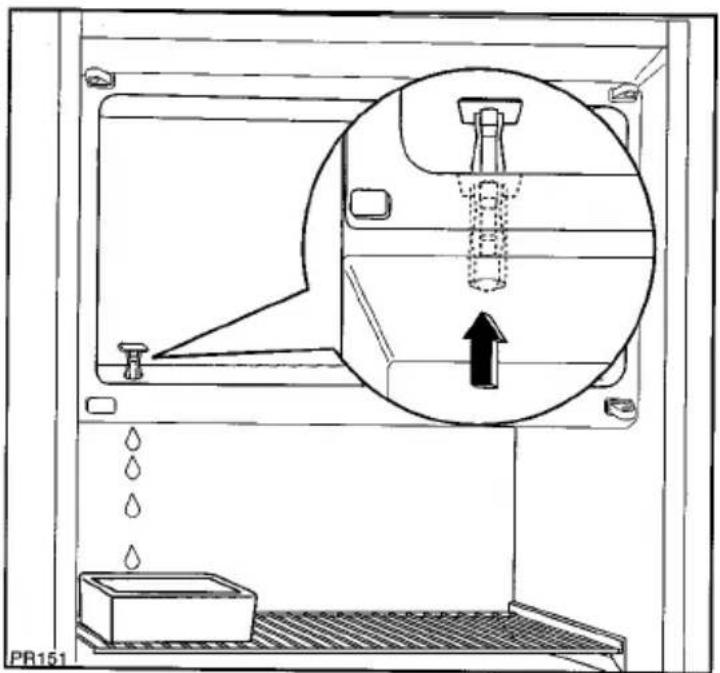

Si raccomanda di non impiegare utensili metallici per asportare la brina onde evitare gravi danni all'apparecchio.

Non usare alcun dispositivo meccanico o altro mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

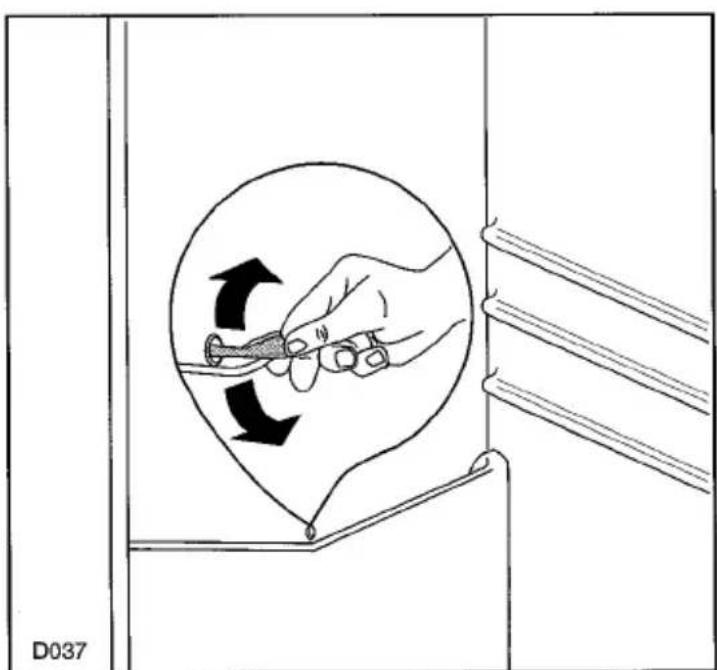

Qualora si formasse uno spesso strato di ghiaccio, sarà necessario effettuare uno sbrina- mento completo, procedendo come segue:

porre la manopola del termostato in posizione «O» o staccare la spina dalla presa di cor- rente;

avvolgere gli alimenti in parecchi fogli di giornale e riporli in un luogo molto fresco;

lasciare la porta aperta, porre una bacinella sulla prima griglia dello scomparto frigorifero in corrispondenza del foro di scarico, estrarre il tappo di chiusura come indicato in figura;

Technical diagram of a mechanical device with a magnified inset showing internal components and water flow (no text or symbols)

Fig. 2

a sbrinamento avvenuto asciugare accuratamente lo scomparto congelatore e inserire il tappo di chiusura;

riporre la paletta raschiabrina per utilizzi successivi;

riportare la manopola del termostato nella posizione desiderata o reinserire la spina nella presa. Dopo due o tre ore di funzionamento l'apparecchio è di nuovo pronto per la conservazione dei cibi surgelati.

Attenzione

Un innalzamento della temperatura dei surgelati durante lo sbrinamento potrebbe ridurne il tempo di conservazione.

Manutenzione e varie

Formazione dei cubetti di ghiaccio

I frigoriferi con prestazioni ✕*** sono equipaggiati con una o più bacinelle per la formazione dei cubetti di ghiaccio. Dette bacinelle vanno riempite di acqua potabile vanno riposte nello scomparto conservatore.

Inattività dell'apparecchio

Nei periodi di inattività, ad esempio durante le vacanze, consigliamo di usare i seguenti accorgimenti: staccare la spina dalla presa di corrente; togliere tutti gli alimenti dall'apparecchio; pulire accuratamente l'interno; lasciare la porta socchiusa per favorire la circolazione dell'aria all'interno, onde evitare la formazione di odori sgradevoli.

Pulizia periodica

Non usare mai oggetti metallici per pulire l'apparecchiatura; essa potrebbe venir danneggiata.

Pulire periodicamente l'interno con acqua tiepida e bicarbonato di soda, il mobile con acqua tiepida e sapone e di tanto in tanto con prodotti impiegati per la lucidatura della carrozzeria delle automobili (es. cera ai siliconi). Pulire ogni 3-4 mesi la bacinella di raccolta dell'acqua di sbrinamento e controllare che il foro del convogliatore sia pulito.

Lampada di illuminazione

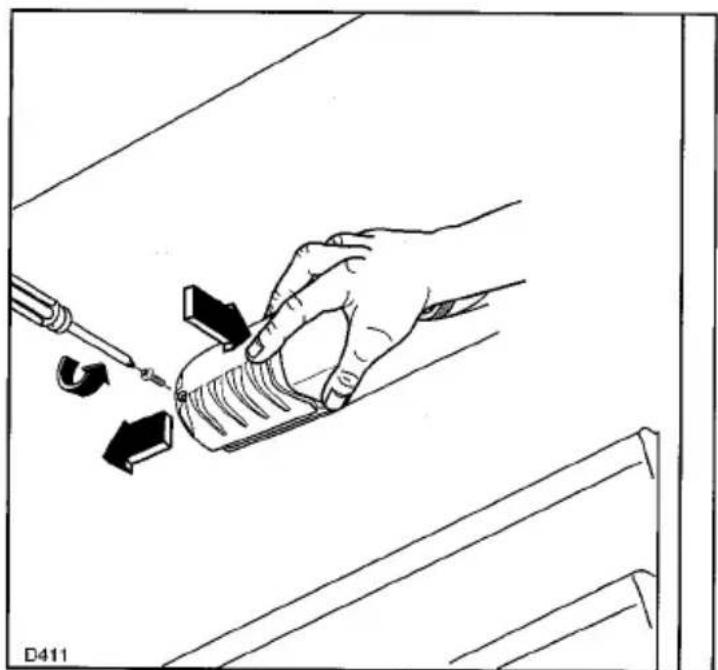

La lampada di illuminazione dello scomparto refrigerante è accessibile tramite le seguenti operazioni:

■ svitare la vite di fissaggio della plafoniera;
■ sganciare la parte mobile esercitando una pressione su di essa come indicato in figura.

Qualora, a porta aperta, la lampada non si accendesse, controllare che sia avvitata bene; se il difetto rimane sostituire la lampada con una di pari potenza.

La potenza massima è riportata sul diffusore.

Illustration of a hand using a screwdriver to adjust a cylindrical component with directional arrows (no text or symbols)

Fig. 3

Cosa fare se l'apparecchio non funziona

Qualora l'apparecchiatura presentasse qualche disfunzione, è bene controllare: che la spina del cavo di alimentazione sia inserita e l'interruttore dell'impianto elettrico sia chiuso; che non manchi l'energia elettrica; che la manopola del termostato non si trovi sullo «O»; se vi sono tracce di acqua sul fondo dello scomparto refrigeratore assicurarsi che il foro di deflusso dell'acqua di sbrinamento non sia ostruito.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza Tecnica più vicino. Per un sollecito intervento è importante, all'atto della chiamata, fornire la sigla del modello e il numero di matricola rilevati dal certificato di garanzia o dalla targhetta matricola.

Istruzioni per l'incasso integrale

Modello	Altezza vano	Profondità vano	Larghezza vano
AKE 8314 IW	880 mm	550 mm	560 mm
AKE 8317 IW	1030 mm
AKE 8321 IW	1225 mm

Le porte dell'apparecchiatura sono state bloccate per il trasporto con dei perni in entrambi i lati. Nel caso di apertura della porta a destra, togliere i rispettivi perni sopra e sotto. Nel caso di apertura a sinistra è necessario togliere i perni superiori e la porta, spostare la cerniera intermedia dal lato destro a quello sinistro, quindi, rimontare la porta e il rispettivo perno.

Fig. 4

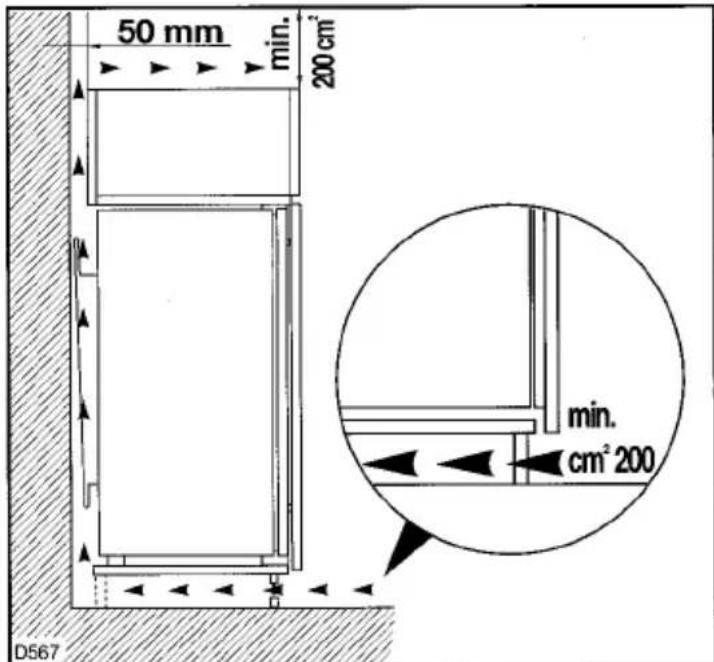

Per motivi di sicurezza la ventilazione deve essere come indicato nella Fig. 4.

Attenzione: mantenere le aperture per la ventilazione libere da ogni ostruzione.

Isometric line drawing of a rectangular cabinet with an arrow symbol on its side, mounted against a vertical wall (no text or labels)

Fig. 5

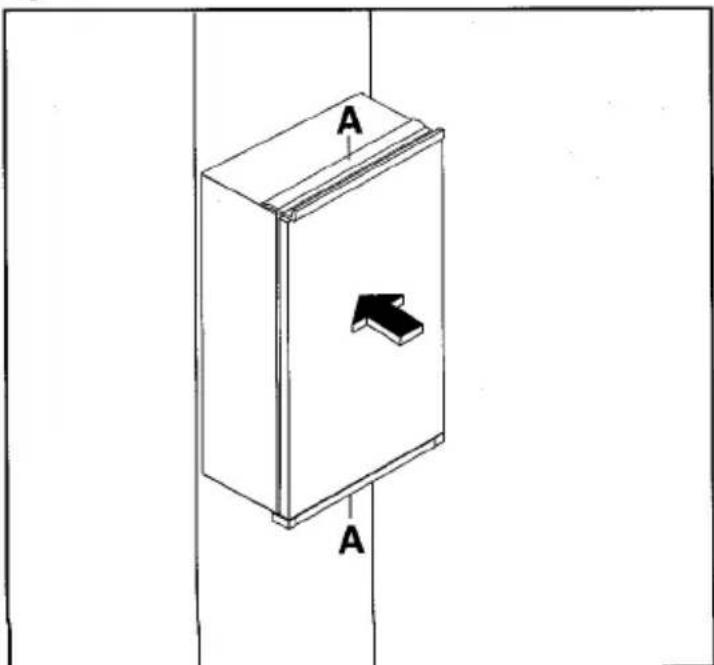

Spingere l'apparecchiatura nel vano fino a che i coprifuga (A) vanno in battuta con il mobile.

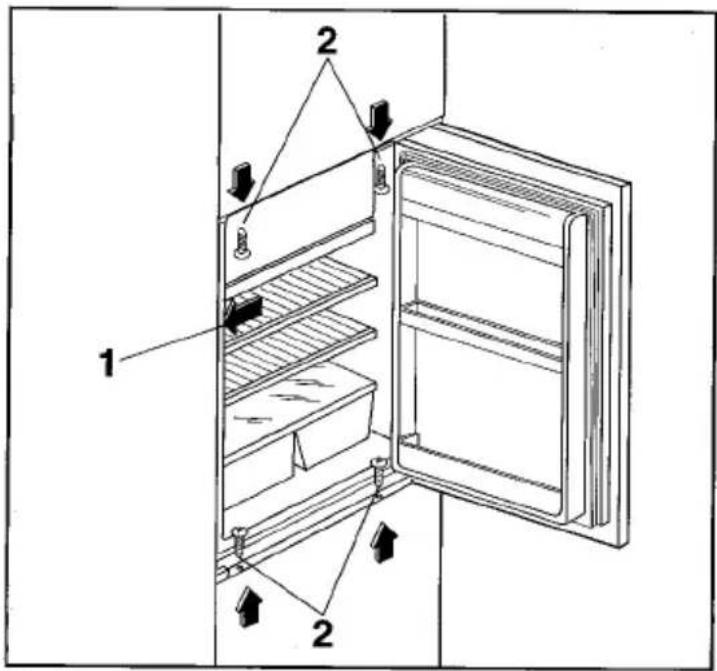

Fig. 6

Aprire la porta ed accostare l'apparecchiatura al fianco opposto alla cerniera porta. Fissare l'apparecchiatura con 4 viti in dotazione.

Line drawing of a staircase interior with a curved pipe opening, no text or symbols present

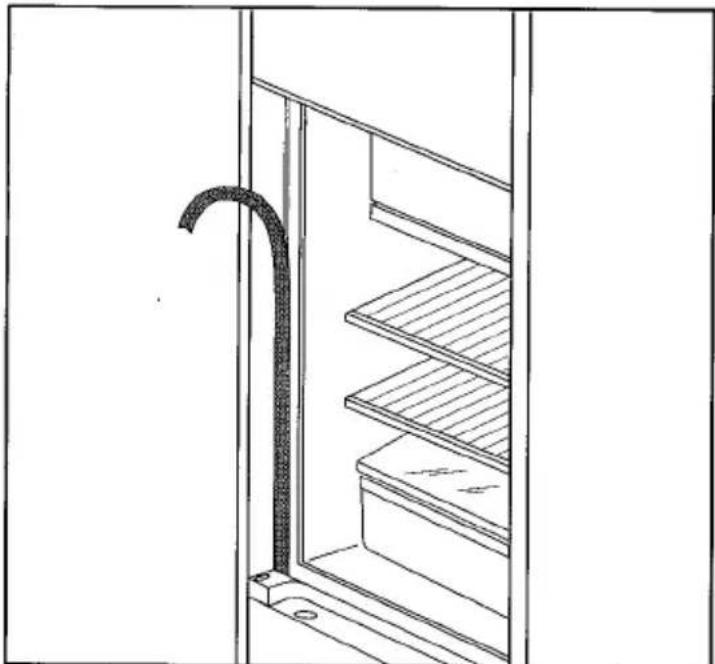

Fig. 7

Applicare a pressione il coprifuga, tra appa-recchiatura e mobile.

Fig. 8

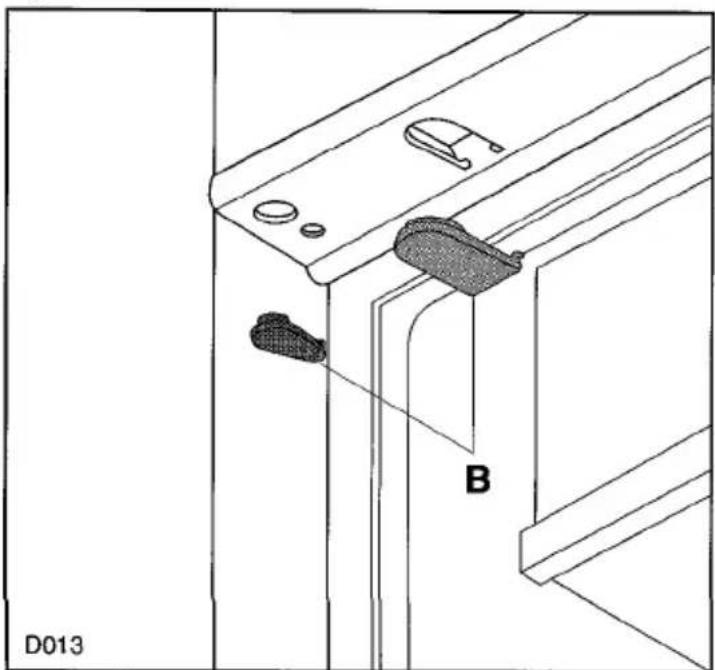

Applicare i coperchietti (B) sulle alette dei coprifuga e nei fori per cerniere.

Fig. 9

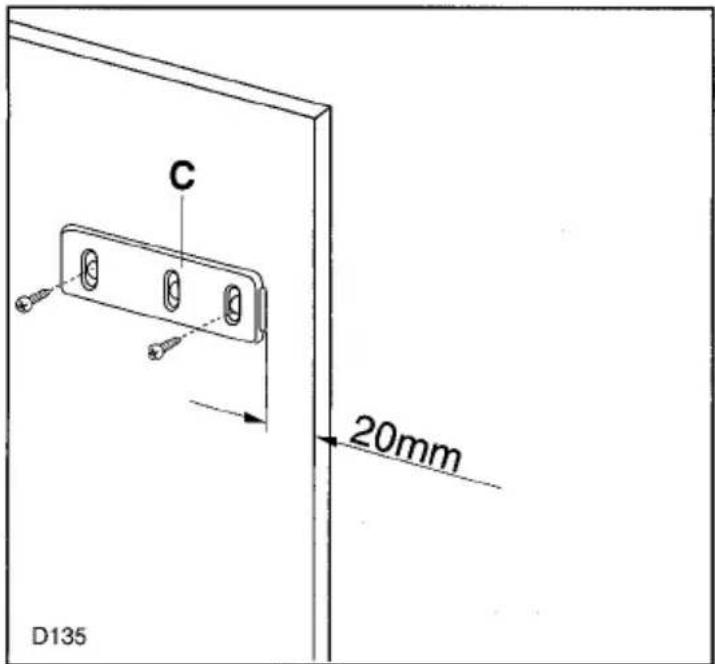

Appoggiare le guide (C) sulla parte interna superiore e inferiore della porta del mobile come indicato in Fig. 9 e segnare la posizione dei fori esterni.

Dopo aver preparato i fori avvitare le guide con viti 3,5x16 mm sulla porta del mobile.

Fig. 10

Aprire la porta dell'apparecchiatura e quella del mobile a 90° ca.

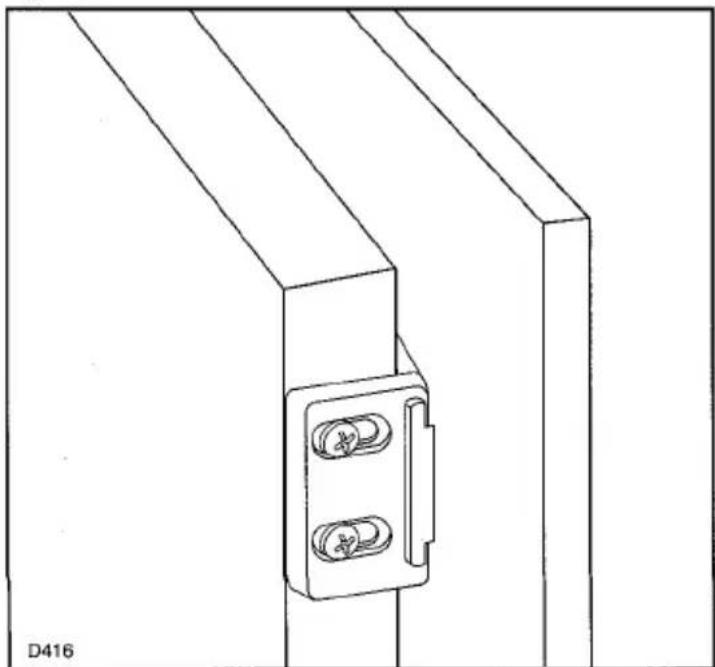

Posizionare le squadrette sopra le guide. Tenere insieme la porta dell'apparecchiatura e quella del mobile e segnare i fori.

Technical line drawing of a mechanical bracket or mounting bracket with two circular components, no text or symbols present.

Fig. 11

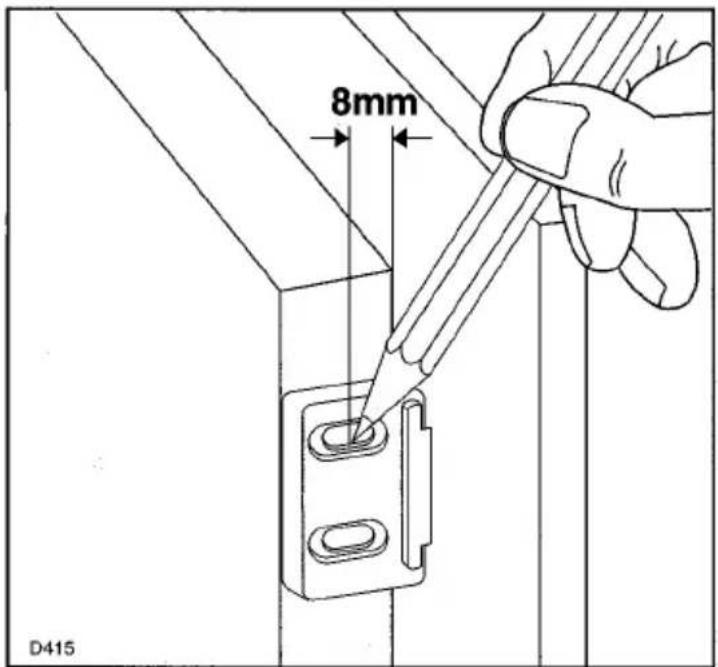

Togliere le squadrette ed eseguire i fori con ∅ 2 mm. Posizionare nuovamente le squadrette sopra le guide e avvitare con le viti in dotazione (3,5x16 mm).

Per l'eventuale operazione di allineamento della porta del mobile, utilizzare il gioco dei fori asolati.

A termine delle operazioni è necessario controllare l'esatta chiusura della porta del frigorifero.

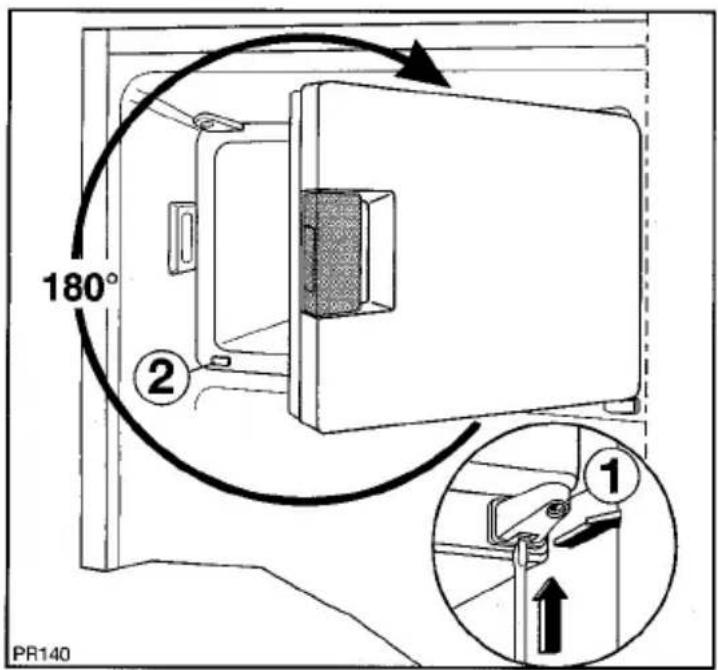

Inversione dell'apertura della portina interna

Con l'ausilio di un cacciavite sganciare il supporto (1) premendo sulla molla interna (Fig. 12) ed estrarlo dalla sede assieme alla portina;

togliere il tappo (2) e inserirlo sul lato opposto nell'apertura lasciata libera;

ruotare di 180° la portina, togliere il supporto (1) e rimontarlo sul lato opposto.

Rimontare la portina inserendo il perno superiore e il supporto inferiore (1) finché questo non sarà bloccato.

Fig. 12

Per garantire una corretta conservazione degli alimenti la portina è dotata di un semplice dispositivo a molla che la mantiene in posizione aperta finchè la stessa non venga accuratamente chiusa.
