BRUKSANVISNING AK 120 BORETTI

BORETTI

HANDLEIDING BORETTI AFZUIGKAPPEN

Technical diagram of a mechanical assembly with labeled components R and N, showing internal structure and motion direction (no text or symbols beyond labels)

Diagram of a mechanical component with arrows indicating flow or movement, labeled 'FIG. 2' (no text or symbols on the diagram itself)

Technical diagram of a mechanical device with labeled components (no readable text or symbols)

B M G H A D E FIG. 4

FIG. 5 A B

FIG. 6

INSTRUKTIES

VOOR INSTALLATIE,

ONDERHOUD EN

GEBRUIK VAN

DE KAP

BORETTI

AK 90 - 120 - 150

Isometric line drawing of a mechanical component with a cylindrical shaft and base (no text or symbols)

ALGEMEEN

Voordat men tot de installatie en/of het gebruiken van de kap overgaat is het noodzakelijk grondig de instrukties door te lezen. Teneerste moet men er zeker van zijn, voordat men begint, dat de spanning (V) en de frequentie (Hz), welke op het registerplaatje dat aan de binnenkant van het apparaat is bevestigd, overeenkomen met de spanning en frequentie die in het installatielokaal aanwezig zijn.

Registerplaatje en technische gegevens.

Het registerplaatje en de technische gegevens bevinden zich aan de binnenkant van het apparaat.

INSTALLATIE

De accessoires die voor het aanbrengen van de kap nodig zijn vind men in de kap zelf. De kap kan gebruikt worden zowel voor OPZUIGING als voor ZUIVERING. Als de kap wordt gebruikt voor opzuiging moet de opening (diameter 125 mm) verbonden worden met een uitlaat die direkt naar buiten leidt en een minimum doorsnede van 150 cm2 heeft. Het onderste deel van de kap moet zich tenminste 70 cm boven de kookplaat bevinden. In geen geval mag de kap verbonden worden aan uitlaat- plijpen van andere niet-elektrische apparaten (boilers, stoomketels, kachels enz.).

ELEKTRISCHE AANSLUITING

Het apparaat aan het elektrische net verbinden. Voor leidings- en frequentiespanning zie het registerplaatje aan de binnenkant van het apparaat. Het snoer moet aan een stekker vastgemaakt worden of het apparaat kan aan een éénpolige schakelaar met een contactafstand van tenminste 3 mm bevestigd worden. De constructeur wijst elke verantwoording af in het geval dat niet alle van kracht zijnde regels tegen ongelukken worden geobserveerd, noodzakelijk voor normaal gebruik en regelmatige funktie van het elektrische net. Het apparaat is conform de europeese voorschriften EMC 89/336 EEG, BT 73/23 EEG en 93/68 EEG.

WERKINGSMOGELIJKHEDEN

Opzuiging

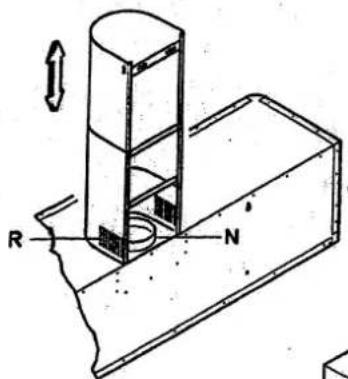

Het verbindingsstuk N boven op de kap vastmaken (fig. 1) door middel van een pijp (diameter 125 mm) en verbinden met de uitlaat voordampen en geuren (minimum doorsnede 150 cm2). Als men niet over deze uitlaat beschikt en de kap moet aan een buitenmuur van het gebouw worden bevestigd, is het nodig in deze buitenmuur een gat te maken (groot genoeg om een rol- luikje tegen regen en wind aan te brengen) met een minimum doorsnede van 150 cm2, waarna dit gat dan met een pijp aan de uitlaat van de kap kan worden verbonden.

Zulvering

De kap kan omgeschakeld worden voor zuivering indien het niet mogelijk is de lucht naar buiten af te voeren. In dit geval ontstaat een re-circulatie door de opening R (fig. 1). Om de kap op "zuivering" te laten werken moeten absoluut de twee aktieve koolfilters worden toegepast om de kookdampen te absorberen. Deze filters moeten steeds periodiek, tenminste om de 3 maanden worden vernieuwd om een goede werking te garanderen.

DE AKTIEVE KOOLFILTERS AANBRENGEN

1) Het snoer uit het stopcontact trekken. Als de aansluiting permanent is moet de twee-polige stekker op nul (0) gezet worden.

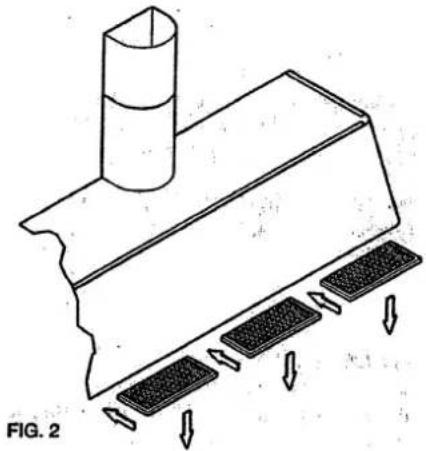

2) De hendel van de anti-vet filter naar de binnenkant van het apparaat drukken totdat deze geheel vrij komt; dan de filter naar beneden drukken en verwijderen (fig. 2).
3) De filter op de rechterkant van de opzuigingsgroep plaatsen en opletten dat de gaatjes van de filter precies op de pinnen van de groep passen, dan tegen de klok indraaien tot de filter vast-klikt (fig. 3).

MONTAGE INSTRUKTIES

De kap is bestemd voor montage aan een muur. De kap tegen de muur houden op tenminste 70 cm boven de kookplaat. Op de muur de positie van de twee steungaatjes (D) en de twee fixeergaatjes (E) (fig. 4) aangeven. De gaatjes in de muur boren met een 6 mm boorpunt.

De bijgeleverde expansiepluggen in de gaatjes doen, de kap aanbrengen en blokkeren met de steunen fixeerschroeven. Het snoer, voorzien van een stekker, in een stopcontact steken; indien de installatie voorzien is van een twee-polige schakelaar met een opening van tenminste 3 mm, kunnen de voedings-kabels hieraan verbonden worden.

MONTAGE VAN DE CARTER

De carters A + B in het bovenste deel van de kap schuiven totdat carter A op het verbindingsstuk N (fig. 1) rust. De mobiele carter B tegen het plafond aanbrengen, in loodrechte lijn op de kap (fig. 4). De zijkanten van de carter B op de muur aanlijnen en de carter dan laten zakken. De fixeerklem G tussen deze lijnen plaatsen, tegen het plafond aan en de fixeergaatjes aangeven (H). Deze met een 6 mm boorpunt boren. De pluggen in de gaatjes schuiven, de klem aanbrengen en de fixeerschroeven indraaien. Carter B tot het plafond optrekken en blokkeren met de juiste bijgeleverde schroeven in de gaatjes M op de klem G (fig. 4).

PANEEL COMMANDO KNOPPEN

Het paneel bevindt zich aan de binnenkant van de kap en behoudt: Een schakelaar met 4 posities voor de motor (0= uit, 1a - 2a - 3a snelheid) (fig. 5, ref. A). Schakelaar voor het lichtlampje (fig. 5, ref. B).

ONDERHOUD

Voordat men met onderhoud begint moet men zich verzekeren dat het elektrische snoer uit het stopcontact genomen is of dat de schakelaar op nul staat (0).

Schoonmaak

De buitenkant van de kap schoonmaken met een vloeibaar, niet bijtend wasmiddel; vermijd gebruik van schuurmiddelen of borstels.

Vervanging van de lamp

Voordat men hiermee begint moet de electriciteit uitgesloten worden. Het halogeenlampje bij een uiteinde vastpakken en naar beneden trekken. Nu kan een nieuw lampje aangebracht worden van hetzelfde type. De sluitveren van het lampje gesloten houden en weer op zijn plaats brengen. Opletten dat het lampje goed vast zit en daarna de elektriciteit aansluiten om vast te stellen dat alles goed functioneerd.

Vervanging van de koolfilter

Zie bijlage koolfilter.

Schoonmaak van de metalen anti-vet filter

Naar gelang het gebruik, maar in ieder geval elke drie maanden. De metalen anti-vet filters worden verwijderd (fig. 2) en kunnen in de afwasmachine of in warm water met een normaal afwas-middel gewassen worden. Goed spoelen en drogen en weer aan-brengen.

WAARSCHUWING

Opletten dat de vlammen altijd bedekt zijn om oververwarming van de filter onder de kap tegen te gaan. Nooit bakken zonder de pan in de gaten te houden: de olie in de pan kan oververhitten en brand veroorzaken. Als de olie al meerdere keren is gebruikt bestaat hiertoe meer gevaar. Het is beslist verboden te koken met een direkte vlam onder de filter (bv. Flambée).

De kap niet gebruiken voor afzuiging daar waar tegelijkertijd andere niet-elektrische apparaten aan staan (bv. Gaskachels, houtkachels, boilers, stoomketels), die een afvoer naar buiten hebben, mits het lokaal voorzien is van een uitstekende ventilatie.

Als de kap voor afzuiging wordt gebruikt moet de conditie van de schoorsteen gecontroleerd worden indien deze voor langere tijd niet is gebruikt.

Opletten dat de regels voor de luchtafvoer naar buiten de normen die bij u geldig zijn, nakomen. Al de suggesties die hier zijn weergegeven moeten strikt geobserveerd worden om brand te voorkomen.

De constructeur wijst elke verantwoording af in geval dat niet alle regels die hierboven zijn beschreven voor een goede installatie, het onderhoud en het juiste gebruik van de kap strikt worden opgevolgd.
