BRUKSANVISNING HG KLT 6750 Hoover-Grepa

■ Minimumsavstanden mellom overflaten på kokeplatenes kjelestøtte og den nederste delen av ventilatoren må være 65 cm. Dersom installasjonsinstruksjonene for kokeplatene spesifiserer større avstand, må man ta hensyn til denne.
■ Luften som suges opp må ikke föres opp i en avtrekkskanal som er beregnet for apparater som forsynes med ikke-elektrisk energi (sentralvarmeanlegg, sentralvarmeradiatorer, badeovner, o.s.v.).
M.h.t. utblåsningsluften må man respektere forskriftene fra kompetent myndighet. Dessuten må ikke utblåsningsluften föres ut gjennom noe hull i veggen, med mindre dette hullet ikke er ment som luftavtrekk.
Sørg for at rommet blir godt luftet når både en ventilator og apparater som forsynes med ikke-elektrisk energi (gassovner, oljeovner, kullovner, o.s.v.), brukes samtidig. Når kjøkkenventilatoren fører luften ut, kan den nemlig skape et undertrykk i rommet. Det negative trykket i rommet må ikke overgå 0,04 mbar, for å unngå at varmekildens utslippsgass blir suget opp igjen. Derfor må det lages luftuttak i rommet, slik at det stadig forsynes med frisk luft.
- Kontroller skiltet med tekniske data som sitter inne i apparatet; hvis skiltet har symbolet (☐), må man følge følgende instruksjoner: dette apparatet er produsert med tekniske foranstaltninger som plasserer det i isolasjonsklasse II, og derfor skal det ikke jordes.
- Kontroller skiltet med tekniske data som sitter inne i apparatet; hvis skiltet IKKE har symbolet (ID), må man følge følgende instruksjoner: VÆR OPPMERKSOM: dette apparatet må jordes. Når man gjør i stand for elektrisk tilslutning, må man forsikre seg om at strømkontakten er jordet.
Når man gjør i stand for elektrisk tilslutning, må man kontrollere at spenningen samsvarer med den som står på skiltet inne i apparatet. Dersom Deres apparat ikke er utstyrt med bøyelig, uadskillelig ledning og ledningsstikk, eller en annen anordning som garanterer omnipolar

frakobling fra strømnettet, med en åpningsavstand mellom kontaktene på minst 3 mm, må slike anordninger som frakobler fra strømnettet være forutsett i den faste installasjonen. Dersom Deres apparat er utstyrt med strømledning med ledningsstikk, må apparatet settes slik at ledningsstikket er tilgjengelig.

Før man foretar noen som helst rengjøring eller vedlikehold av ventilatoren må denne kobles fra strømnettet.

BRUK

■ Unngå bruk av materialer som skaper flammer (flambè) i umiddelbar nærhet av apparatet.
Når man steker mat, må man være spesielt oppmerksom på brannfaren forårsaket av olje og fett. Olje som allerede er brukt er spesielt brannfarlig. Ikke bruk utildekket elektrisk grill.
For å unngå mulig brannfare, må man holde seg til instruksjonene for rengjøring av fettfiltrene og fjerning av eventuelle fettavleiringer på ventilatoren.
Denne ventilatoren skal ikke brukes av personer (inkludert barn) med redusert fysisk, sensorisk eller mental kapasitet, eller med utilstrekkelig erfaring og kjennskap, med mindre disse ikke har blitt overvåket eller opplært av en person som er ansvarlig for deres sikkerhet när det gjelder bruk av apparatet. Barn må overvåkes for å være sikker på at de ikke leker med apparatet.
Vær oppmerksom: tilgjengelige deler kan bli varme när man bruker kokeapparater.
Denne kjøkkenventilatoren må installeres over komfyrer for husholdningsbruk, kokeanordninger og lignende kokeapparater.

VEDLIKEHOLD

Nøye vedlikehold garanterer god funksjon og godt resultat i lang tid.
Man må vise spesiell oppmerksomhet for fettfiltrene, som må rengjøres periodisk i forhold til brukshyppigheten (minst annenhver måned). Ta ut fettfiltrene og vask dem med nøytralt vaskemiddel enten for hånd eller i oppvaskmaskin.
Man må også fjerne eventuelle fettavleiringer fra apparatet periodisk i forhold til brukshyppigheten (minst annenhver måned). Unngå bruk av slipende eller etsende vaskemidler. Til ytre rengjøring av lakkerte apparater kan man bruke en klut fuktet med lunkent vann og nøytralt vaskemiddel; til ytre rengjøring av apparater i stål, kobber eller messing anbefaler vi å bruke spesifikke produkter og følge instruksjonene som er angitt på produktet; til indre rengjøring av apparatet brukes en klut/pensel fuktet med denaturert alkohol.

BESKRIVELSE

Avtrekkshetten kan installeres som filter- eller utblåsningsversjon. Filterversjon (bilde1): Avtrekkshetten suger inn kjøkkenluften med damper og lukter, rengjør den gjennom fett- og kullfiltrene og returnerer ren luft inn i rommet. Kullfiltrene må skiftes ut regelmessig for å opprettholde effektiviteten. Kullfiltrene er ikke inkluderte. Utblåsningsversjon (bilde 2): Avtrekkshetten suger inn kjøkkenluften med damper og lukter, sender den gjennom fettfiltrene og slipper den ut gjennom et avtrekksrør. I denne versjonen kreves det ingen kullfiltre.

Bestem deg for hvilken installasjon du skal bruke (filter eller utblåsning). Vi anbefaler at du installerer utblåsningsversjonen (hvis det er mulig) for å oppnå størst effektivitet.

INSTALLASJON

OBS: Avtrekkshetten bør installeres av en kvalifisert operatør.

For å gjøre installeringen lettere, fjern fettfilteret/filtrene før du begynner: Press klemmen på håndtaket innover og trekk filteret ned (bilde 3).

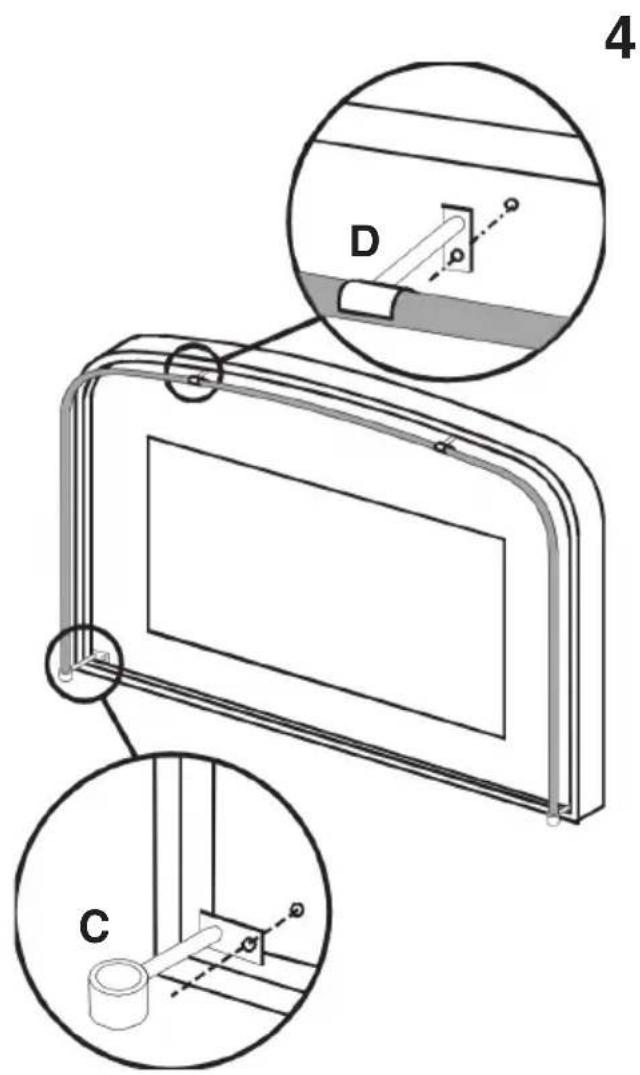

Installering av holder for redskaper (ved etterspørsel) - bilde 4. Installer redskapsholderen med 4 flathodede skruer (inkludert). Fastgjør de 2 støttene (C) med avtrekkshetten, en på venstre og en på høyre side; sett redskapsholderen inn på disse støttene. Hold et fast grep til du har installert og festet minst en av de 2 støttene (D) på toppen av avtrekkshetten.

INSTALLASJON I UTBLÅSNINGSVERSJON:

Før fastgjøring må luftavtrekket for luftutslippet installeres. Bruk et avtrekksrør med:

- så kort lengde som mulig;

- minst mulig bøyninger (maksimum bøyningsvinkel: 90°);

- sertifisert materiale (iht. landet);

- og en innside som er så glatt som mulig.

Det anbefales også å unngå enhver drastisk endring av rørseksjonen (anbefalt diameter: 150 mm). For luftavtrekk til utsiden må en følge alle andre instruksjoner på arket "Advarsel".

Forbered strømtilførselen i teleskopkanalene (for elektrisk tilførsel må du følge alle andre instruksjoner på arket "Advarsel").

1. Vegginstallasjon (bilde 5): Bruk den spesielle boresjablonen til å bore de nødvendige hullene i veggen. Som tidligere nevnt i arket "Advarsel" må du huske på at det må være minst 650 mm mellom avtrekkshettens bunn og komfyren. Fastgjør metallbeslaget (B) på veggen med skruene og pluggene (beslag, skruer og plugger er inkludert i leveringen). Bruk de 2 trianglene som er kuttet inn i beslaget for å plassere det nøyaktig langs avtrekkshettens vertikale akse. Så plasseres avtrekkshetten på beslaget. Juster den horisontale posisjonen, flytt avtrekkshetten til høyre eller venstre, slik at den er på linje med kjøkkenelementene. Hvis avtrekkshettens høyde også må justeres må du bruke de spesielle reguleringsskruene (V) (inkludert). Når justeringen er utført må du avslutte fastgjøringen av avtrekkshetten med 4 ytterligere skruer (M): Markere punktene for de 4 hullene på veggen, fjern avtrekkshetten og bor (8 mm diameter hull); så bruker du pluggene og skruene til å fullføre installasjonen.

2. Installasjon med bakpanel (ved etterspørsel) - bilde 6: Bakpanelet plasseres på toppen av komfyren, opp mot veggen. Den

nedre delen til panelet hviler bak ovnen, og den øverste delen festes med veggen ved å bruke de to hullene som finnes på panelet. Sett inn de inkluderte skruene og pluggene (A). Avtrekkshetten fastgjøres med bakpanelet som om den ble festet på veggen: Bruk metallbeslaget (B) og skruene og pluggene som ble levert sammen med panelet.

1. Montering av teleskopkanalene: - Juster bredden til støttebeslaget (E) på teleskopkanalen ved hjelp av skruene (F) som vist i bilde 7. – Så fastgjøres beslaget til taket, med skrueforankringene og skruene (G), slik at det posisjoneres langs aksen til avtrekkshetten din. - Avtrekksrøret forbindes med avtrekkshettens ventilator. - Bruk en fleksslange og fastgjør den med avtrekkshettens ventilator med en metallslangeklemme (slange og klemme er ikke inkludert). - Ved utblåsningshetter må den øvre kanalen vendes slik at luftutblåsningsgitteret er i nedre seksjon (bilde 8). Opprett strømtilførsel til avtrekkshetten. Sett inn utvidelseskanalene ved å sette dem på avtrekkshetten; vær svært forsiktig ved håndteringen av teleskopkanalene, spesielt når disse hviler på selve avtrekkshetten, for å unngå skraper. Skyv øvre kanal opp til taket og fastgjør med de 2 skruene (H) – bilde 9.

INSTALLASJON I FILTERVERSJON:

Forbered strømtilførselen i nærheten av teleskopkanalene (for elektrisk tilførsel må du følge alle andre instruksjoner på arket "Advarsel").

Montering på veggen: For veggmontering må du lese instruksjonene til utblåsningsversjonen (se punkt 1, 2), så fortsetter du med instruksjonene nedenfor.

hjelp av skruene (F) som vist i bilde 7.

- Så fastgjøres beslaget til taket, med skrueforankringene og skruene (G), slik at det posisjoneres langs aksen til avtrekkshetten din.

- Monter kontraspjeldet på avtrekkshetten i samsvar med avtrekksstedet (bilde 10).

- Bruk en fleksslange og fastgjør den med luftspjeldet (125 mm diameter), fest den med en metallslangeklemme (slange og klemme er ikke inkludert). Fest luftspjeldet i øvre kanal (bilde 11) med 4 skruer. Ta de 2 samlede teleskopkanalene og sett dem på avtrekkshetten; vær svært forsiktig ved

håndteringen av teleskopkanalene, spesielt när disse hviler på selve avtrekkshetten, for å unngå skraper. Skyv den øverste kanalen til taket og fastgjør med de 2 skruene (H) – bilde 9. Trekk ut den nederste kanaldelen og tape den på plass, så forbindes fleksslangen med avtrekkshettens kontraspjeld (bilde 12). Opprett strømtilførsel til avtrekkshetten. Trekk ned den nederstekanaldelen og plasser den mot avtrekkshetten.

Husk at ved resirkulasjon er det nødvendig å bruke kullfiltre; kontroller om filtrene allerede er installert. Eventuelt gå frem på følgende måte for å montere dem: sett inn et kullfilter ved siden av røret og la det rotere inntil de 3 taggene føyer seg inn i de 3 sprekkene på røret (Fig. 13); på dette punktet må man blokkere filteret ved å dreie det. Monter det andre kullfilteret på motsatt side av røret ved å gå frem på samme måte.

BETJENING

Betjeningsknapper vist i bilde 14:

Tast A = slår på/slår av lysene.

Tast B = kobler inn/frakobler TIMEREN: ved å trykke én gang aktiverer man timeren, derfor stopper motoren etter 5 minutter (samtidig blinker tallet for motorhastighet på displayet); timeren forblir aktiv hvis man skifter motorhastighet.

Display C = - viser valgt motorhastighet (fra 1 til 4); - viser aktivering av Timeren när tallet blinker; - viser FILTERALARMEN när det midtre segmentet slår seg på eller blinker.

Tast D = slår på motoren (på sist innstilte hastighet); ved å trykke på knappen enda en gang, velger man motorhastigheten fra 1 til 4 i sekvensiell rekkefølge; hvis man holder knappen inne i circa 2 sekunder, vil motoren stanse.

Tast R = resetting av fettfiltrene og kullfiltrene; når skriften FILTERALARM vises (på diplayet slår det midtre segmentet seg på), må man rengjøre fettfiltrene (etter 30 driftstimer); hvis derimot det midtre segmentet blinker, må man rengjøre fettfilteret og skifte ut kullfiltrene (etter 120 driftstimer). Dersom Deres kjøkkenventilator ikke fungerer med resirkulasjon og derfor ikke har kullfiltre, må man naturligvis kun rengjøre fettfiltrene, både når det midtre segmentet forblir påslått og når det blinker. Filteralarmen vises med avslått motor og er synlig i circa 30 timer. Hold

knappen nedtrykt i 2 sekunder mens alarmen vises for å gjeninnstille denne nedtellingen.

Fettfiltre: En må være spesielt oppmerksom på fettfiltrene, som må rengjøres regelmessig, når fettfilteralarmen går. Instruksjoner angående filteralarmen finnes i avsnittet om betjeningsknapper. Å fjerne filtrene: Press klemmene på håndtakene innover og trekk filteret ned (bilde 3). Vask filteret med nøytral såpe.

Kulfiltre: I filterversjonen må kullfiltrene skiftes ut regelmessig når kullfilteralarmen går. Instruksjoner angående filteralarmen finnes i avsnittet om betjeningsknapper.

Fjerne kullfilteret/filtrene: press klemmen innover og drei filteret nedover til de 2 klappene kan dras ut. (Fig. 13).

Lamper (bilde 15): Skru mot klokken for å fjerne halogenpærene. Skift med samme type pærer. FORSIKTIG: Ikke bruk bare hender når du håndterer lyspærer.

Dette apparatet er merket i samsvar med EU-direktiv 2002/96/EC om kasserte elektriske og elektroniske produkter (WEEE). Ved å forsikre deg om at dette produktet er avhendet på korrekt måte bidrar du til å hindre potensielle skader på miljø og andres helse. Det kan få negative følger hvis en kvitter seg med produktet på en uskikket måte.

Symbolet på apparatet viser at det ikke kan behandles som husholdningsavfall. Det skal i stedet leveres til resirkuleringspunktet for elektrisk og elektronisk utstyr. Avhending må skje i henhold til lokale miljøbestemmelser for avfallsdeponering. For mer informasjon om behandling, gjenvinning og resirkulasjon av dette produktet kan du kontakte kommunen din, det nærmeste renholdsverket eller butikken hvor du kjøpte produktet.
